#93002
FinalCaleb
tag
FinalCaleb
tag
Nemrég feltűnt kínai XT, 386-os laptop és "handheld" konstrukciók:
Bacsis, kiállításra esetleg...?
-
FinalCaleb
tag
válasz
envagyok
#90152
üzenetére
Szia!
Részben tudok infót adni régi driveokkal kapcsolatban. WD HDD nosztalgia
A driveok amiket említesz a WD Arch-0 családjába tartoznak.
1991-ben jelentek meg. Ezt megelőzően kicsit mélyebbre kell ásni.Kommersz, ATA csatoló felület, PC-be szánt család. Az újítás a Gray kódban felírt szervó jel volt ami minden használt lemezoldalra a gyártás során egy nagyon precíz külső szervójel-író fejegység vitt fel sávonként.
A központi vezérlője egy N80C196KB12 külső ROM-al megtámogatva. WD60C11A Előerősítő és fejkiválasztó fokozat, WD42C22C adaptálta ATA interfészre az adatokat.
Ez az integráltság jellemezte a többi gyártót is.A marketing "AT compatible intellegent drive'"-al fémjelezte őket.
LBA szektor címzést még nem tudnak csak Large CHS-t.
Ebből a korból a legnagyobb darabszám a WDC AC280 (80MB 3.5"-es) ~900 ezer készült 1993-ig. Minden más SCSI és XT interfész illetve más kiépítésű példányok. Összesen 2- milliós darabszám.
A neten biztos van fent a WD-nek is éves jelentése, még a 90-es évekből is. Ezekben leírják miből mennyi készült, került értékesítésere. Hihető még ha kicsit kozmetikázva is van.A színes csíkokról: Marketing. A mai napig visszatér erre a WD. A desktop/workstation, storage/nas, surveillance/long life; Zöld, kék, fekete, sárga, piros címke.
Jellemzően az Arch-0 nál a lemezcsomag kiépítése határozta meg a max kapacitást és ehhez társulnak csíkos jelölések, de mindig a modelszám és part number volt a mérvadó.
WD Caviar ARCH II és III-től (WDxxxAA, WDxxBA, BB, EB, JB, PB, DA) Nem ATA interfésszel meg a Spartan, Eagle, GD (Velociraptor), stb. variánsok.
Fekete fedlap, de pl.:WD70Cxx natúr (ezüst, nem anodizált) fedlap. Itt már inkább site kódtól és DCM számtól függ milyen a külső/belső, illetve a címke.CAVIAR CYL 16; 32 család volt az újabb ugrás 40-2500MB kiépítettség 2001-ig Aztán jöttek a natív SATA variációk Arch-III Arch-VI család lévén. 350GB max kiépítés (6 fej, 3 lemez max kiépítettség).
2002-ben jelent meg a Marvell család. (88i554, 654x vagy újabb központi vezérlőre épül)Ha gondolod hétvégén utána nézhetek a 80-as éveknek részletesebben is
-
#73686
FinalCaleb
tag
FinalCaleb
tag

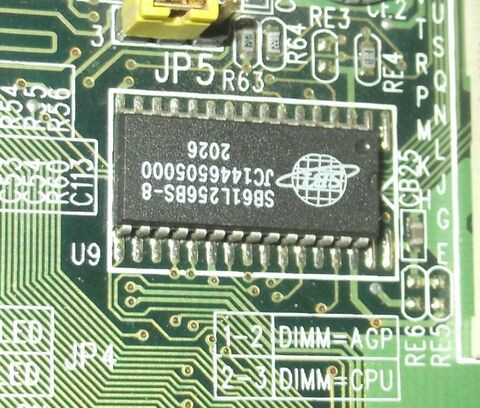

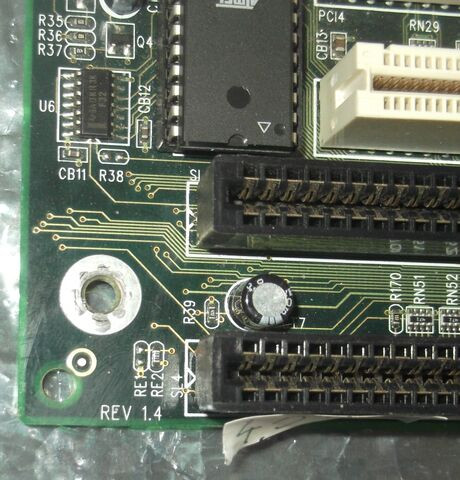

Ezekről lenne szó:
RD1, RD2, RD3
Ez valszeg nem kritikus mivel a tag nem kerül cserére, de azért leírom
RE3, RE4, RE5, RE6
RE1, RE2.
Elvileg csak a 1Mb vagy 2Mb bios méretek választására szolgálnak, de azért erre is kíváncsi lennék
Köszönöm!
-
#73685
FinalCaleb
tag
FinalCaleb
tag
Sziaszok!

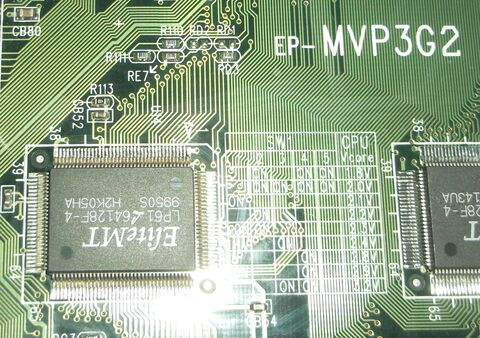

Egy kis segítséget kérnék egy modhoz. Kaptam egy Epox MVP3G2 lapot amit +1MB L2 cache -el kell bővítenem. Elvileg MVP3G5 lesz a lapból...
Csakhogy. Az 1MB SRAM rá is került, viszont a lapon is be kell konfigurálni az aktív cache méretét pár ellenálláson keresztül. Az egész neten nem találtam használható képet az alkatrészek pozíciójáról és értékéről. Nem szeretném elfüstölni a lapot
Ha esetleg valaki tudna lőni pár képet MVP3G5 lapról az szuper lenne!Köszönöm
-
FinalCaleb
tag
válasz
Sanchez638
#60197
üzenetére
100pF-os mehet oda, vagy max. 1nF... Ha szerencséd van nem zárlat miatt hiányzik csak letört. AGP 56A pin bypass kondija ez. Elvileg nélküle is mennie kéne...
Első három PCI portok működnek? -
FinalCaleb
tag
válasz
CaptainJoe47
#59236
üzenetére
A kerámiát citromsav+konyhasó majd desztillált vízzel öblíteni. Profi vegyszerrel pl. 3M Novec vagy Microcare ProClean...
-
FinalCaleb
tag
válasz
MasterDeeJay
#56609
üzenetére
A kutyaláb gondolom nem a csomag része
-
-
#55950
FinalCaleb
tag
izee
#55949
-
#54723
FinalCaleb
tag
The DJ
#54720
FinalCaleb
tag
válasz
The DJ
#54720
üzenetére
Exotikus "retró" táp, Topower belsővel. A névlegesnél még nagyobb teljesítményt is le tud adni, de átlagos 65%-os hatásfokkal. A belezsúfolt pfc áramkör is ront az amúgy is alacsony hatásfokán. A primer rész kivételével pocsék elektrolit kondikkal van szerelve. A főtrafó és a szekunder áramstabilizáló tekercse kompatibilis félhidas AT tápokkal!
-
FinalCaleb
tag
válasz
csabyka666
#47337
üzenetére
Hasonló drágaság 97-ből
-
#44860
FinalCaleb
tag
FinalCaleb
tag
Voodoo 2-t szokott valaki tuningolni? Úgy tűnik találtam 100, 110 és 125Mhz-es SOJ tokozású EDO ramot, sokat. Megpróbálok szerezni belőlük, feltéve, hogy nem kell minimum 10000 darabot rendelni egyszerre... ha aktuális lesz írok újra
-
#43927
FinalCaleb
tag
FinalCaleb
tag
Kézműves Sound Blaster hangkártya prototípus
Nem reklám
-
#43329
FinalCaleb
tag
PaulMP
#43328
FinalCaleb
tag
válasz
PaulMP
#43328
üzenetére
Ezt hiába melegíted. Szerintem delaminálódna a die majd szétreped/széttörik az egész. Ha mindenképp otthon akarod kivitelezni akkor kb. így lehetne. Salétromsavat nem fogsz tudni beszerezni engedély nélkül. Az elszívásról is gondoskodnod kell mert a gőzök amik kipárolognak feloldják a tüdődet. Ami még gond lehet, hogy felszakadhat a bondolás is a chipről amivel gyakorlatilag tönkremegy a cpu.
-
FinalCaleb
tag
válasz
Sebaj Fóbiás
#42997
üzenetére
2000-2005 körüli Teapo, Jackcon, G-luxon, Elite stb. kondikon ránézésre nem mindig látszik, hogy már erősen bomlik az elektrolit. Van ilyen Slot1 lapom amin már dagadtak voltak a vrm küröli kondik de még post-olt illetve random újraindult/nem indult. Érdemes lenne kicserélni a kritikus helyeken lévő kondikat, még a kis 470uF kapacitásúakat is.
-
FinalCaleb
tag
válasz
DarthSun
#41669
üzenetére
Sajnos Mr. Wang február 14 óta már nem árusít simmconn adaptereket. Viszont, elérhetővé tette a kapcsolási rajzokat és a GAL-ok tartalmát. Innentől gyakorlatilag bárki megépítheti illetve legyártathatja a pcb-t
Az Ebay-en is néha felbukkan egy-kettő adapter, természetesen horror áron... -
#41585
FinalCaleb
tag
FinalCaleb
tag
Sziasztok!
FIC 486-VIP-IO lapja akad valakinek? A VRM körüli alkatrészekről kéne egy éles makro. Konkrétan az ellenállások értékeire vagyok kíváncsi az R86; R87; R89; R92; R93; R113 poziciókon.
-
#40030
FinalCaleb
tag
gban
#40024
-
#40020
FinalCaleb
tag
gban
#40010
FinalCaleb
tag
Kicsit megkésve de megnéztem az "adatbázisomban" a noname tápod. Meglepő módon ez egy jó táp
Ismeretlen a gyártó. Trafókon XF-xxx jelölések, alaplapján PCB-060, 1996-07-24 felirat. Elégséges EMI szűrés, megfelelő méretű alkatrészek. 200 Wattot tud. A védelmek is megvannak LM339 komparátor és egy tirisztor által. Még a venti is hőfok szabályzott. -
#37912
FinalCaleb
tag
FinalCaleb
tag
...túl drága a GUS? Építsünk magunknak!
-
FinalCaleb
tag
válasz
Ganz-[HUN]
#35103
üzenetére
Néha azért feltűnök
-
#35102
FinalCaleb
tag
bacsis
#35099
FinalCaleb
tag
válasz
bacsis
#35099
üzenetére
Érdekes masina. Gondolom csak 8/16bites ISA busz van benne, esetleg PCI is?
A touchscreen-t valamilyen soros bemeneti eszköznek simán fel kellene ismernie a win95-nek. Látszólag, a kártya kiviteléből adódóan, a kijelző és a touchscreen is egy csatin megy ki/be. Az ST16C452 egy szinkron/aszinkron paralell vezérlő. A Gunze chip meg egy sima analóg touchscreen vezérlő. Szerintem megfelelő driver kell a kártyához... -
FinalCaleb
tag
válasz
Sanchez638
#34852
üzenetére
Van sok szerelt molex mx micro-fit csatim, kábelekkel. Konkrétan melyik típusra lenne szükséged?
-
#32550
FinalCaleb
tag
gban
#32549
FinalCaleb
tag
2.5 V-ot kell adnia a VDD ágakon amik a 7,15,22,30,38,46....164,172,180 érintkezők. VREF referencia feszültség az 1-es érintkező. 184-es pin az SPD romjának kell.
Én így sérülten nem járatnám. Először mérj rá a AMP9926 (jobbra négy közös) és a H9916 (középső) lábaira úgy, hogy egy föld ponthoz a viszonyítod. Ez valami DC-DC stepdown táp. Azok az OST kondik is szerintem elég szarok már. Ott is a - + oldalról mérhetsz. A lényeg ha nem nem 2.5V jön ki akkor a RAM bánja. -
FinalCaleb
tag
válasz
FinalCaleb
#32547
üzenetére
És nem az AGP-hez hanem a DDR1-3 slotokhoz tartozik!
-
FinalCaleb
tag
válasz
FinalCaleb
#32546
üzenetére
Bocs mégsem pwm szabi. Ez egy SO8 tokozású FET. APM9926.
-
#29330
FinalCaleb
tag
-
#20473
FinalCaleb
tag
FinalCaleb
tag
Kezembe került pár döglött 3dfx kari. Jelenleg 2 van amitől biztosan megválnék:
Megrázó képekkel! -
#19968
FinalCaleb
tag
FinalCaleb
tag
Figyelem Kedves leendő Awe64 Value/Gold simmcon tulajok!
Jelentem, megérkeztek a bővítőmudolok a hangkarikhoz
Aki péntekig szeretné átvenni a példányát az írjon egy pü.-t.Köszönöm!
-
#19768
FinalCaleb
tag
FinalCaleb
tag
Akinek kell simmcon dobjon egy privit. Írjátok le melyik fajta kell, esetleg hány darab. Jövő hét kedden adom le a rendelést.
-
#19726
FinalCaleb
tag
FinalCaleb
tag
Délelőtt még működtek a linkek, sorry
-
FinalCaleb
tag
válasz
pw12345
#19699
üzenetére
Itt le van írva miben tér el a SimmConn a Creative moduljaihoz képest.
Kétféle kivitelű nyák van. Az egyik az összes oem AWE64-hez és másik a GOLD-hoz. A memória merőlegesen fog állni a kártyán, így még egy bővítőhelyet elfoglal.
Ha többeket érdekel akkor a rendelést lebonyolítom én, aztán átvételkor (Budapest) kifizeti akinek kell. -
#19676
FinalCaleb
tag
FinalCaleb
tag
Üdvözlet Uraim!
Úgy döntöttem beszerzek egy simmconn bővítőkarit az AWE64 hangkarihoz. Szeretném hallani mit lehet kihozni nagyobb soundfontokkal. Fenyő kolléga azt mondja Őt is érdekelné a dolog. Lenne még valakinek kedve beszállni a rendelésbe? -
#17491
FinalCaleb
