• #24 bkercso nagyúr vodkaboy22 #23

  Új Válasz 2013-04-08 00:24:54 #24

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  bkercso

  nagyúr

  válasz vodkaboy22 #23 üzenetére

  Műveleti erősítő alapú korrektor (ugyan az a 2 rajz). Nyilván csak a műverősítőt kell belőle megcsinálni (javaslom stabil táppal), az előtte való szűrőt nem.

• #23 vodkaboy22 addikt bkercso #22

  Új Válasz 2013-04-08 00:23:27 #23

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  vodkaboy22

  addikt

  válasz bkercso #22 üzenetére

  De ezek mind riaa korrektorok azok nem bakellit forrásról torzítanak ?

• #22 bkercso nagyúr vodkaboy22 #21

  Új Válasz 2013-04-07 21:36:43 #22

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  bkercso

  nagyúr

  válasz vodkaboy22 #21 üzenetére

  Az jó. Meg ez is (1. hsz.).

• #21 vodkaboy22 addikt bkercso #20

  Új Válasz 2013-04-07 20:54:53 #21

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  vodkaboy22

  addikt

  válasz bkercso #20 üzenetére

  Az annyira jó lenne ?
  Ha csinálok még egy headamp-ot akkor az csöves lesz és beérem a kettővel egy félvezetős elég

• #20 bkercso nagyúr vodkaboy22 #19

  Új Válasz 2013-03-31 08:44:43 #20

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  bkercso

  nagyúr

  válasz vodkaboy22 #19 üzenetére

  Szép! Akkor most jöhet a CKKIII !

• #19 vodkaboy22 addikt

  Új Válasz 2013-03-31 00:02:59 #19

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  vodkaboy22

  addikt

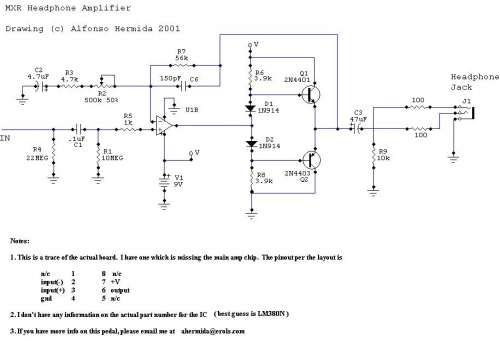

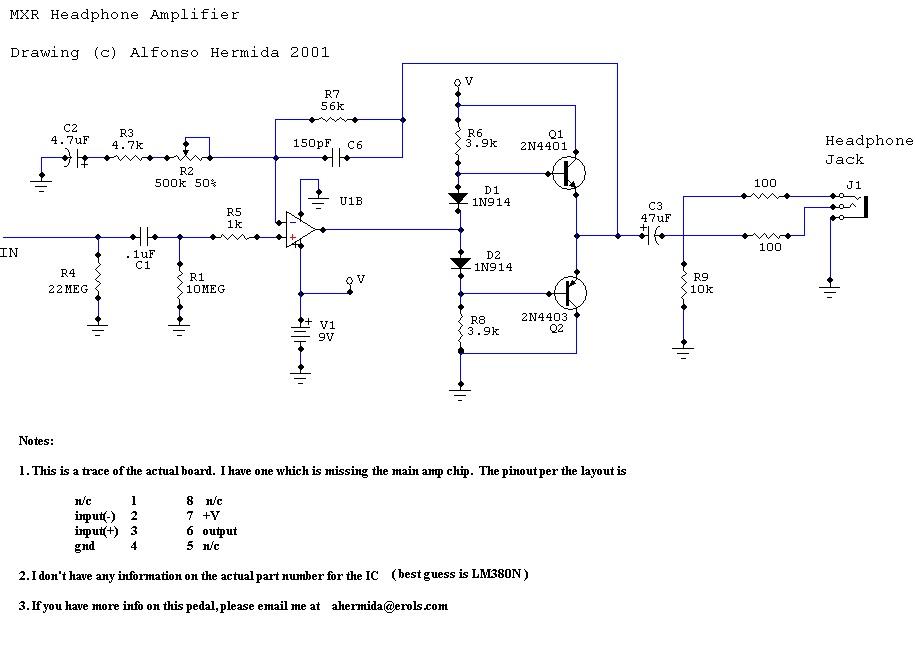

  Ezt is megcsináltam a kimeneti ellenállások nélkül, de nem tetszett a hangja igaz tlc072-vel csináltam és kimeneti kondival, de legalább 9V-os elemmel elment. Ja itt még annyit 1szerűsítettem, hogy a visszacsatolást lebutítottam.

• #18 vodkaboy22 addikt vodkaboy22 #17

  Új Válasz 2013-03-30 23:54:41 #18

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  vodkaboy22

  addikt

  válasz vodkaboy22 #17 üzenetére

  Végül a jlh-t megtudtam jól csinálni csak a végfokozat előtt hajtó bc546-ot kellett bd139-re cserélnem, de mégis elvetettem a magas nem stabil nyugalmi áram miatt. (Kb 30 perc felmelegédés alatt 2szer kellett utána állítani az offszetet mert több mint 50mV-al elmászott.)

• #17 vodkaboy22 addikt bkercso #16

  Új Válasz 2013-03-30 23:47:56 #17

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  vodkaboy22

  addikt

  válasz bkercso #16 üzenetére

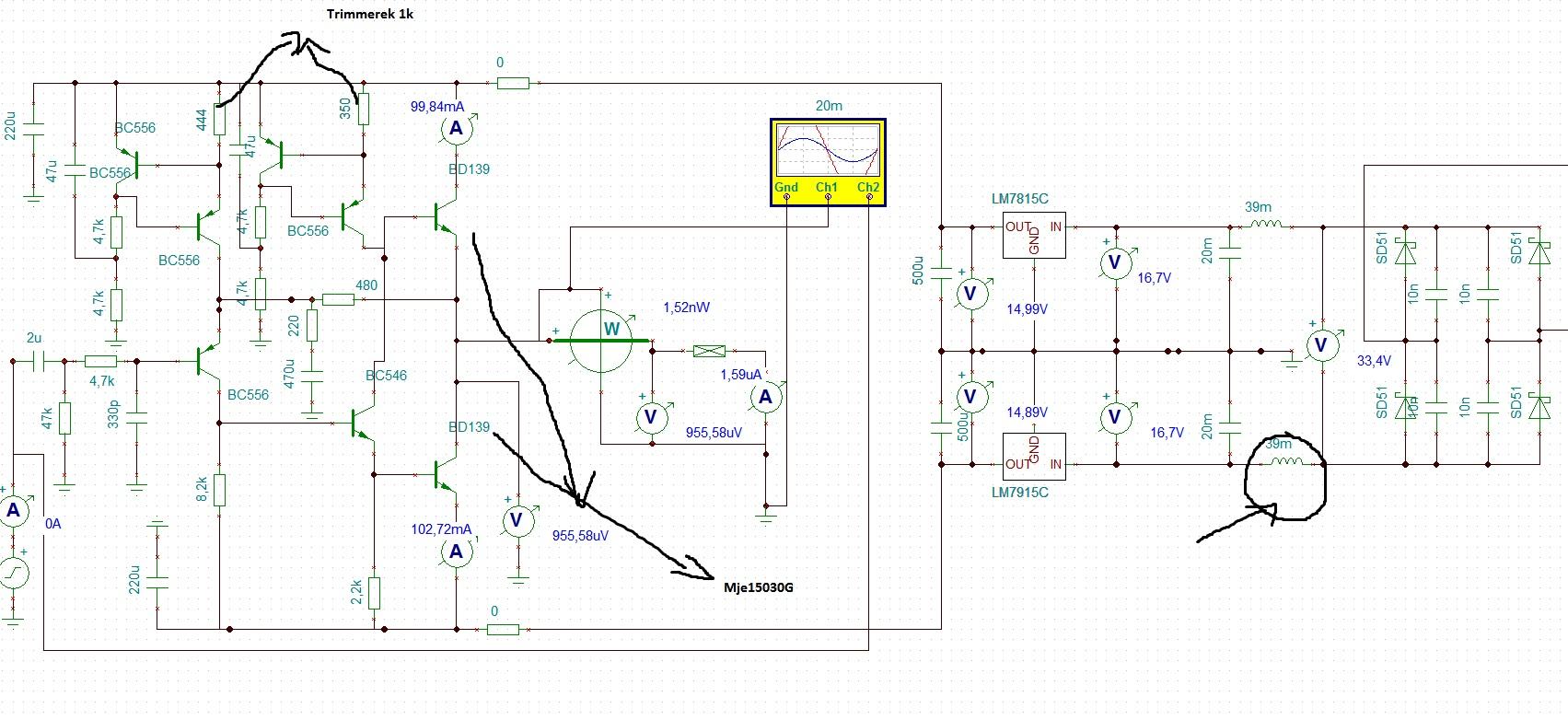

  A nagy ez :
  Dupla tápos JLH átalakítva csak lehet, hogy rossz volt a tranyo választás és gerjedt 200mA nyugalmi alatt mivel 100mA nyugalmi beállítása volt a cél ezért nem fejeztem be nem vacakoltam sokat vele.

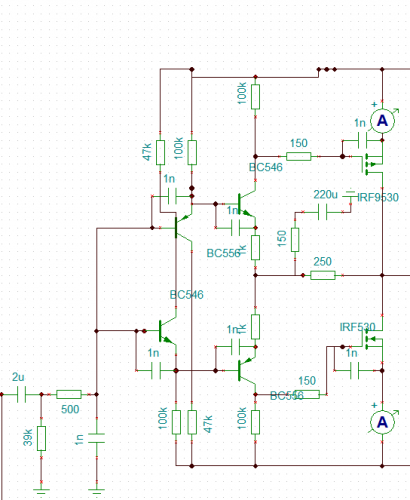

  A második egy ilyen az 1n-os kondik nélkül:
  Ennek 1szerűen nem hallottam jónak a hangját. Olyan fura volt kevés méllyel és nagyon erős magassal.

  A harmadik pici meg csupán 1 differenciál tag egy irf510-hez feszültség erősítésnek ott pedig a jelútban lévő 3 kondi miatt ítéltem halálra.

• #16 bkercso nagyúr

  Új Válasz 2013-03-25 19:36:05 #16

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  bkercso

  nagyúr

  Inkább a prototípusokról mesélj! Mik azok és miért ezt dobozoltad be végül?

• #15 bkercso nagyúr vodkaboy22 #14

  Új Válasz 2013-02-25 15:53:54 #15

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  bkercso

  nagyúr

  válasz vodkaboy22 #14 üzenetére

  Gyors opákra gerjedékeny lehet. OPA134 még határeset. Meg földhurokra vigyázz, csak egyik oldali tápot add neki.

• #14 vodkaboy22 addikt vodkaboy22 #13

  Új Válasz 2013-02-25 15:40:27 #14

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  vodkaboy22

  addikt

  válasz vodkaboy22 #13 üzenetére

  Bár eszembe ötlöt, hogy mi lenne, ha csinálnék egy átkábelezett din foglalatot 2 din foglalat összekötésére, így rakhatnék dual opampot is be.
  Elég közel van a 2 foglalatom egymáshoz.

• #13 vodkaboy22 addikt bkercso #12

  Új Válasz 2013-02-25 15:38:34 #13

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  vodkaboy22

  addikt

  válasz bkercso #12 üzenetére

  Ohh jó tudni Kár hogy nem volt nálam tablet, hogy megmondjam biztosat mondjak.

  A single disc-opad az milyen?

• #12 bkercso nagyúr vodkaboy22 #11

  Új Válasz 2013-02-25 15:23:15 #12

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  bkercso

  nagyúr

  válasz vodkaboy22 #11 üzenetére

  "(van 2db single is)"

  OPA2134: Az dual, miért nem OPA134-et kértél?

• #11 vodkaboy22 addikt bkercso #10

  Új Válasz 2013-02-25 13:40:21 #11

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  vodkaboy22

  addikt

  válasz bkercso #10 üzenetére

  Köszi a tippeket op27g ne5534-et próbáltam ki az op27g nagy fejlődés a tl071 után... a ne5534-el kicsit olyan érzésem van mintha a hangok nem lennének annyira "természetesek" mint amikor hallasz egy filmben egy mobilcsörgést és egyből arra gondolsz, hogy neked pont ilyen csörgés de mégse így csörög
  opa2134-et kértem majd ha lesz mondok véleményt.

  bkercso: Opa green-t láttam avx-en de sajnos látom dual. Van esetleg simple opa-d is?

• #10 bkercso nagyúr vodkaboy22 #9

  Új Válasz 2013-02-25 08:10:10 #10

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  bkercso

  nagyúr

  válasz vodkaboy22 #9 üzenetére

  Ok. OPA Green elérhető (van 2db single is). Anno a fórumba linkeltem diszkrét opa tervezéshez egy cikket, JLH írta.

• #9 vodkaboy22 addikt bkercso #8

  Új Válasz 2013-02-25 07:55:18 #9

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  vodkaboy22

  addikt

  válasz bkercso #8 üzenetére

  Köszi a válaszokat
  Akkor csak én voltam "béna", hogy amit eddig építettem az barátságtalanul gerjedt?
  Érdekes volt olyan prototipus ami 250mA nyugalmi fölött már nem gerjedt, de azt kicsit nehéz lett volna hűteni...
  De lehet a külön diszkrét opa + teljesítmény végtranyók kombó lenne a kifizetődő. Na majd ha megint lesz időm kísérletezni
  Addig is kipróbálom ezt a pár opampot.

• #8 bkercso nagyúr vodkaboy22 #6

  Új Válasz 2013-02-25 07:41:04 #8

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  bkercso

  nagyúr

  válasz vodkaboy22 #6 üzenetére

  Én variapanelen építettem az első OPA Green-t, 6x10 raszteren. A dual volt 2 panel egymással párhuzamosan..
  Az LM4562-nél nem tudom, a többinél OPA134, MC33077, TL071 és NE5534.

• #7 vodkaboy22 addikt Epf #4

  Új Válasz 2013-02-24 19:00:35 #7

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  vodkaboy22

  addikt

  válasz Epf #4 üzenetére

  Mivel single műverősítők kellenének ezért az lm4562 helyett ezt találtam lm49710 ez elméletileg a 4562-es single versioja.

• #6 vodkaboy22 addikt bkercso #3

  Új Válasz 2013-02-24 15:48:21 #6

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  vodkaboy22

  addikt

  válasz bkercso #3 üzenetére

  Íme a kapcsa rajz.
  Diszkrét elemekhez egyre jobban azt látom, kell a megfelelően maratott nyák. Így univerzálnyákkal nem biztos, hogy jók lennének.

  Különben a legjobban tetsző kapcsolásnak fogok majd maratni smd-s nyákot. Csak addig még ki kell szöszölni melyik opa tetszik legjobban meg milyen legyen az elrendezés.

• #5 vodkaboy22 addikt Epf #4

  Új Válasz 2013-02-24 15:45:12 #5

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  vodkaboy22

  addikt

  válasz Epf #4 üzenetére

  Köszi!

• #4 Epf tag

  Új Válasz 2013-02-23 21:54:08 #4

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Epf

  tag

  Első próba a TL071 után egy NE5532 legyen. Meg fogsz lepődni.
  Ki ne hagyd az LM4562 -t. Nekem az OPA 2134 -nél jobban bevált. Magasabb hangfekvésű, és részletesebb.

• #3 bkercso nagyúr

  Új Válasz 2013-02-23 21:25:11 #3

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  bkercso

  nagyúr

  Nem sok kapcsrajzot tettél föl.
  Vannak diszkrét műverősítő-kapcsolások a neten, ha kis helyre építed meg fesz-gokouatikat, nem lesz zajos. Főleg testelt alu házban nem. Nem kell nagy nyílthurkú erősítés, 30-40 dB elég.

• #2 Speeedfire félisten

  Új Válasz 2013-02-23 15:34:05 #2

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Speeedfire

  félisten

  Kísértetiesen hasonlít a heed féle canamp-ra.
  Bár biztos vannak eltérések benne. Használd egészséggel!



  Egy kérdés, miért nem marsz hozzá magadnak nyákot? Ezek a próbapanelek nem a legszebbek.

• #1 vodkaboy22 addikt

  Új Válasz 2013-02-23 14:50:30 #1

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  vodkaboy22

  addikt

  Ja a bulldog: King size Ego név barátnőmtől ered, megigérte, hogy csinál, hozzá pár művészi matricát és hát a kedvenc kutyám történetesen a bulldog
