A ledek energiahatékonyságuk és a tömeggyártás miatti egyre alacsonyabb árukkal mind népszerűbb fényforrások. A legelterjedtebb foglalatok (pl E14, E27) mellett a sokat használt foglalatokon (pl GU 10, GU 4, MR 16) át ma már a ritkán használt, speciális foglalatok (pl R7s) számára is van ledes alternatíva. A ledes fényforrások a fogyasztók megszokásainak megfelelően formájukat tekintve is igazodnak a korábbi technológiákon alapuló fényforrásokhoz, így találunk kompatibilis ledes alternatívákat pl halogén izzóink helyére is.
Új hozzászólás Aktív témák
-
Zsmester89
őstag
LEDVANCE SENSOR CEILING FLUSH kapcsán baromi idegesítő, hogy a gyakori rövid másodperes áramkimaradás aktiválja a 6 óra folyamatos világítást. Nem lehet ezt valahogy kikapcsolni? Köszönöm
-
Mtbsrác
senior tag
Sziasztok!
Kérdésem volna lehet valahol venni olyan led szalagot ami, 6mm széles szalagon van s legalább 180db/m smd led legyen rajta. Ilyen tudok beletenni a lámpába ez fér bele max. 12 vagy 24 volton. Leginkább 2835-ös leg érdekelne de meg hallgatok mást is. Ill hogy honnét lehetne venni. Alin csak vastagabb kivitelben van ilyen. Természetes fehér szin előnyben.
-
PetAd
tag
Sziasztok
Tud valaki fejből mondani magas színvisszaadású (CRI 95+) E27-es foglalatú, kb 1500lumenes lámpa beszerzési forrást?
Google nem a barátom, kb csak a VTAC-nek volt egy szériája, ami ezt tudta, de kivonták a forgalomból, mást nem találtam eddig.
Allegro-n meg nincs ilyen paraméter szerinti keresés, amikre eddig rákattintottam, azok nem feleleltek meg a kritériumnak.
Ennyire nem keresik az emberek ezt? -
balojazz
aktív tag
Neked van igazad. A LED-ek hatásfoka viszonylag alacsony előremenő áramnál éri el a csúcsát, majd az áram növekedésével csökken. Míg a nagyobb áram növeli a fényerőt, az elektromos energia fénnyé alakítása kevésbé lesz hatékony, és több energia vész el hőként. Az energiahatékonyság maximalizálása érdekében a LED-eknek a maximális névleges kapacitásuknál alacsonyabb áramerősséggel kell működniük. A nagyobb áram több hőt termel, és ahhoz képest, hogy mennyivel nő a fényerő, jóval többet. Szóval a több áram odab@sz a hatékonyságnak és az élettartamnak.
-
Petyb00
aktív tag
válasz
Viperator #22179 üzenetére
A következőt találtam (DIM-elés témakört tanulom), ami viszont pont azt írja, hogy fordítva hathat az áram csökkentése a hőmérsékletre nézve.
Lower Efficiency and Heat Generation: As the current is reduced, the LED’s efficiency can drop, and more heat may be generated.
https://mylikeled.com/efficient-led-control-a-deep-dive-into-pwm-dimming/ -
válasz
Petyb00 #22176 üzenetére
Nem dimmelésre gondoltam. Itt is erről beszélt valaki (hogy túl meleg a led), és azt javasolták, hogy vegye le kicsit a kimeneti áramból, annyival kevesebb lesz a fényereje, hogy elég lesz a világítás. Állítható vízálló tápegységről nem beszélt senki (hogy melyik gyártónak van ilyen. Vagy elkerülte a figyelmem). Köszönöm!
(utánanéztem, hogy a MeanWell-nek sincs dimmelhető tápegysége, főleg IP67-es változatnál) -
ViZion
félisten
-
Petyb00
aktív tag
válasz
ViZion #22175 üzenetére
Ez valóban igaz, az analóg esetében, de a digitális szalag esetében, az azon lévő chip felel ezért. Hiába az ESP alapú controller az csak a data jelet adja, a többit a chip végzi, ha jól olvastam, de ebben meg nincs tapasztalatom, ezért is kérdeztem.
Az a konkrét példát, ahol a chip data sheet szerint, más a frissítési sebesség, mint a Quinled-es csávó által mért, miért van? Hogy kell tekinteni, a LED chipek PWM értékeire, akkor már könyebben tudnék dönteni, vagy kiszámolni, hogy nekem mi kéne. -
Petyb00
aktív tag
válasz
Viperator #22172 üzenetére
MEAN WELL tápegységgel, nem tudsz mellé lőni. A keresőjükben tudsz mindenféle paraméterre szűrni, emlékeim szerint a működési hőmérsékletre is.
Ha jól értem te a táppal akarsz DIM-elni, és ezek szerint a kapcsolóval meg a tápot akarod kapcsolni? Nem a legjobb megoldás, de mindenki látott már ilyet.
Az a zselészerű anyag maga az IP védelme a szalagnak, fröccsenő víz és a párától hivatott védeni. Szerintem saját mérlegelés, hogy mennyire probléma neked. Vedd figyelembe ahol megtáplálod ott is kb, ez a helyzet, hiányzik a zselé... -
ViZion
félisten
-
Petyb00
aktív tag
válasz
ViZion #22171 üzenetére
Azt még az előtt megrendeltem, kisérletezéshez, hogy olvastam volna a PWM 'problémáról", szóval az már adottság. A világítás meg még tervezés alatt van...
Az anomália kérdésre meg nem a google fog választ adni, ahogyan a személyes tapasztalat(-ot sem váltja ki az LLM) XY szalaggal, főleg olyantól aki érzékeny a LED-ekre, az jöhet.
-
Szép napot, Urak!

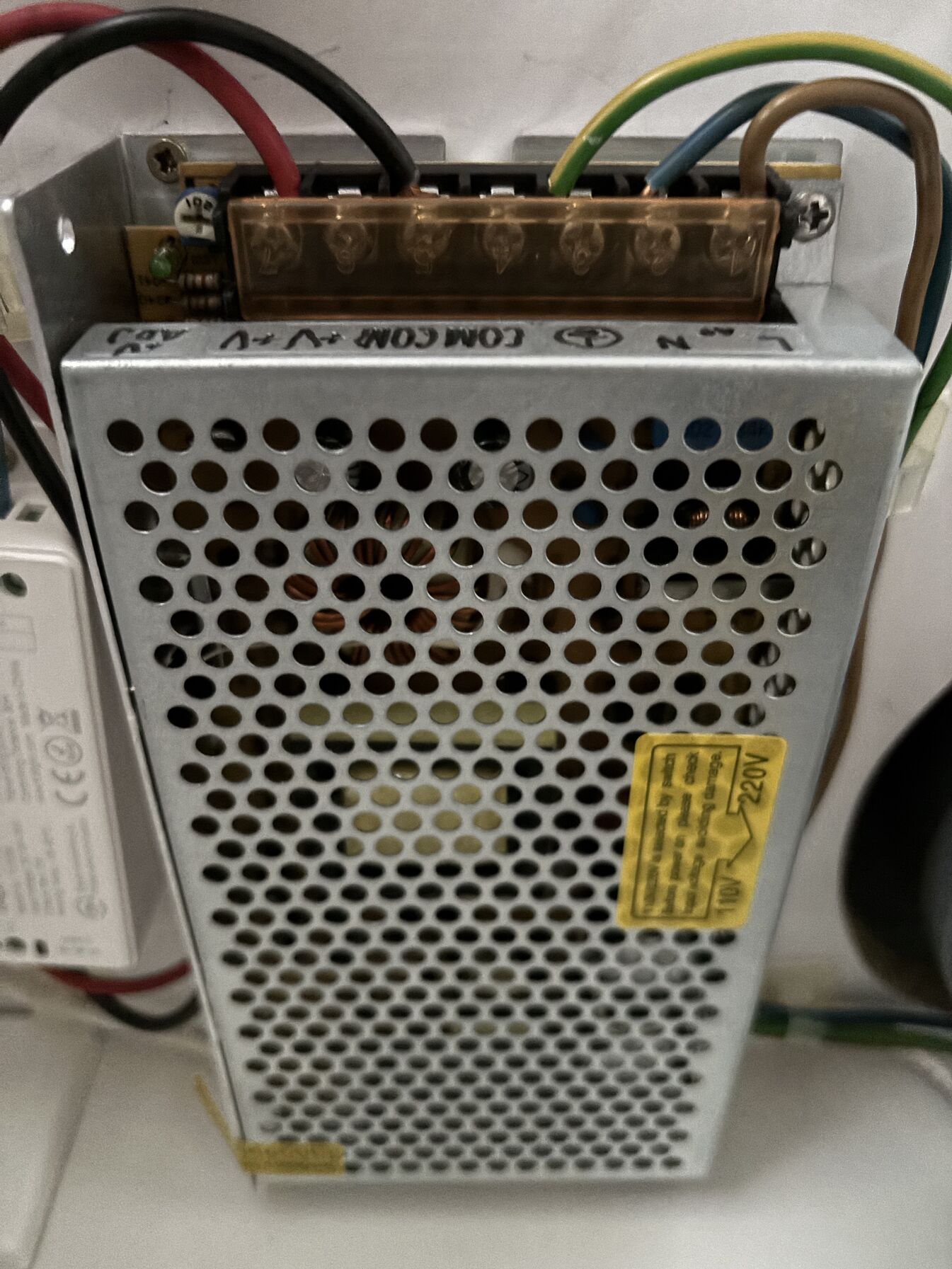

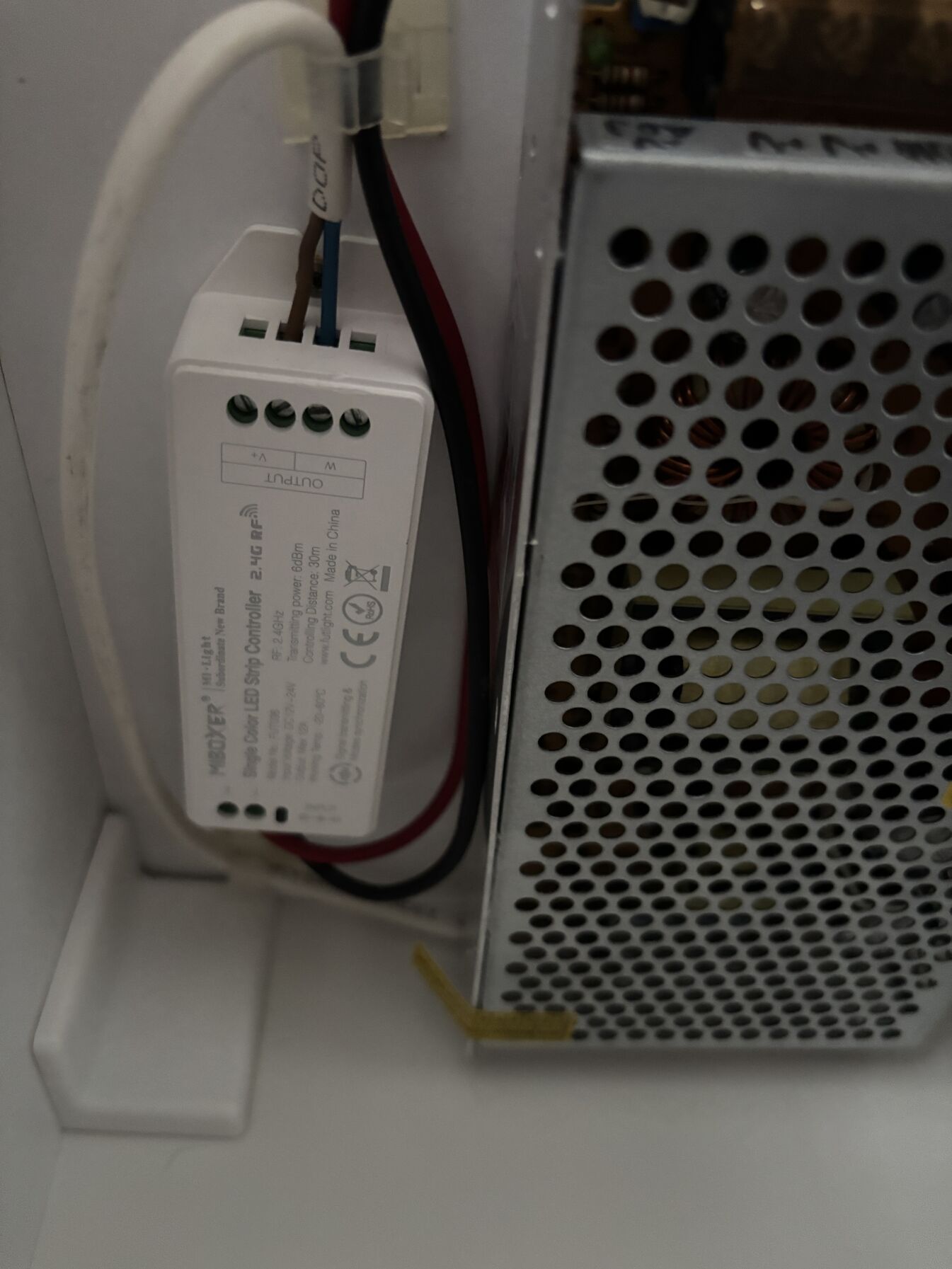

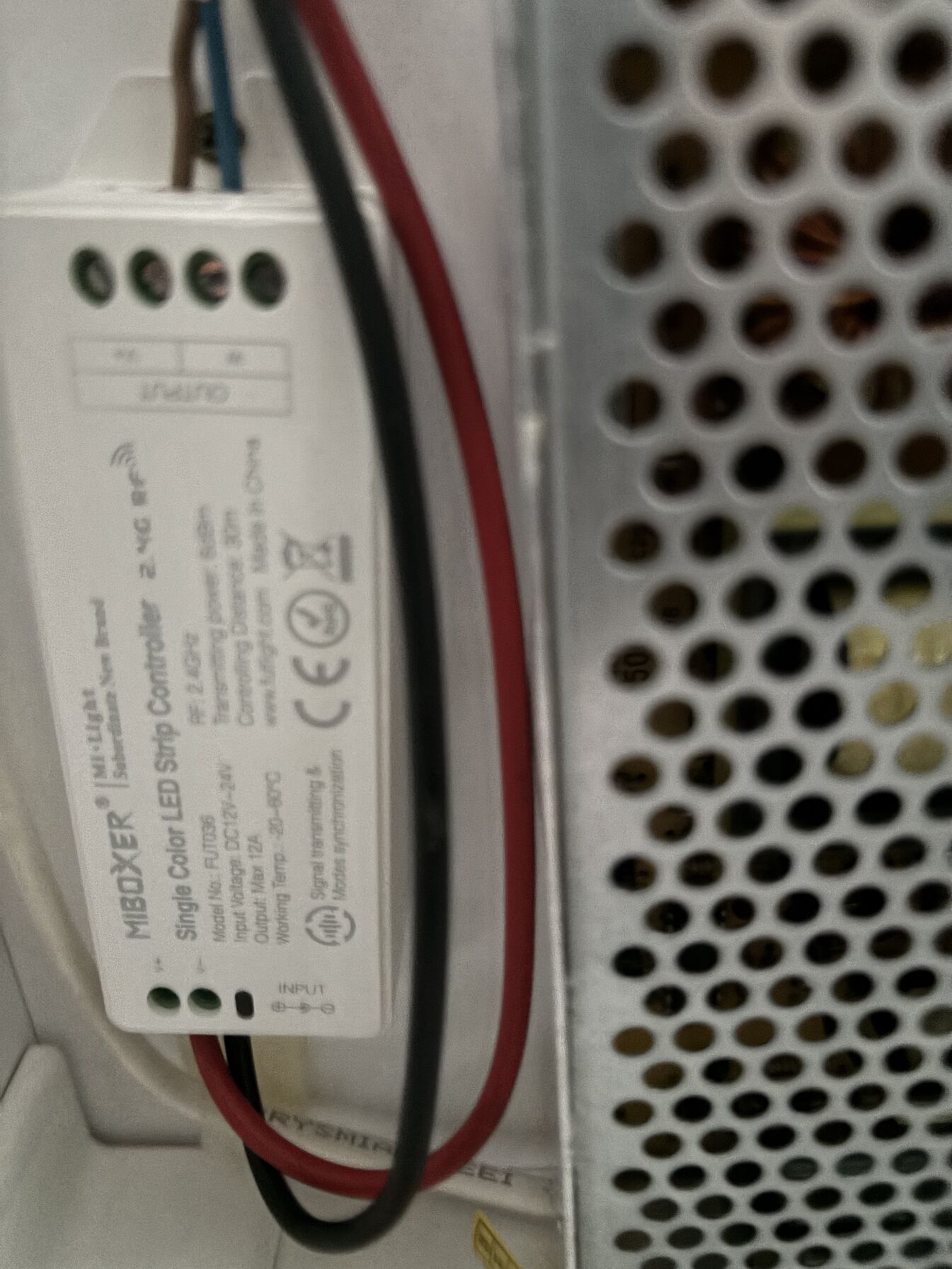

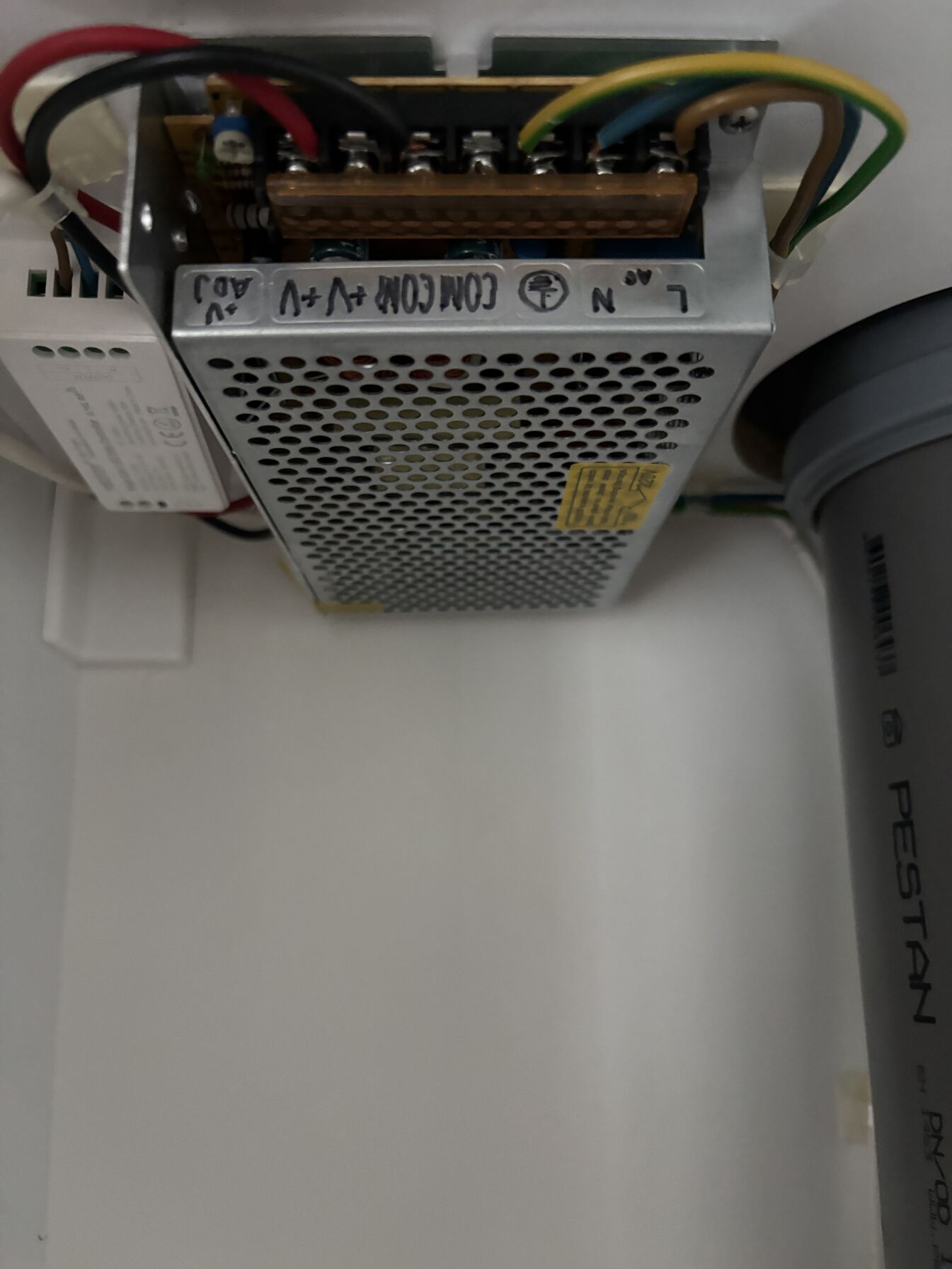

Adott egy GLP-60-12 tápegység, sajnos nem állítható kimenetű tápegység. (Olyat keresek, hogy tudjak beállítani, hogy ne legyen nagyon meleg a ledszalag) Tudtok olyan tápegységet? (IP67-es, hideg/meleg hely miatt, tetőtéri helyen lesz)
És még egy kérdés, a forrasztás miatt levált egy rész (nagyon minimális, a forrasztás melletti helyen) a ledszalagról, valami zselészerű színtelen anyag, ahol egy led szabadon van (azaz nincs takarva) és ez így nem gond a használata? (plafonon lesz a világítás, fürdőszoba és természetesen takaróprofil is van hozzá)
Előre is köszönöm a választ!
Üdv!
-
Petyb00
aktív tag
válasz
ViZion #22167 üzenetére
Igen, mindkettő ESP32-es WLED alapú kontroller.
Steady74 - köszi a táblázatot, megtaláltam ez eredeti forrásokat, és ott vannak tesztelt szalagok is.Az látszik, hogy nem nagyon van 12V-ban az ami nekem kéne. 12V, COB, CCT, Digitális
(új igény magad PWM Hz) Váltok 24V-re ha kell.
Eseleg valaki járatos PWM témában?
SK6812 -es ledet rendeltem, aminek a PWM értéke nem túl magas (800/1200), az említett táblázatban, meg 5500-as értékkel szerepel ami egész magas, de akkor most mi az igazság? Valaki foglalkozott már ezzel a témával komolyabban? Szeretném minimalizálni, a LED okozta villogásból eredő problémákat, lévén, hogy van pici gyerek a családban! -
Steady74
addikt
válasz
tibbike01 #22162 üzenetére

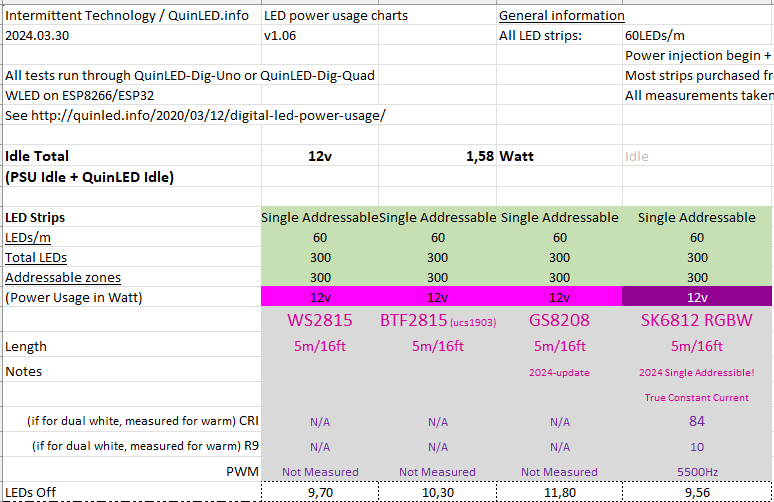

Itt vagy egy általam többször hivatkozott táblázat, ami mérések alapján összesíti a digitális led szalagokat. A táblázat szerint a maximális fogyasztása egy WS2805 led szalagnak 5m-es hosszban 83W, Neked 4m lesz, ami elvileg 66W-ra jön ki, de a 100W-os táppal tuti jó leszel. Teszek majd fel képeket, ha készen vagy? Érdekelne.
-
ViZion
félisten
válasz
Petyb00 #22166 üzenetére
nem néztem, nincs link. de ezek szerintem címezhető ledszalaghoz vannak. Amit leírtál, ahhoz nem kell feltétlenül ledenként címezhető szalag. Amit linkeltem, azt 12V rgb vezérlőre is kötheted. Annyi, h a red helyett pl. hideg fehér lesz, a green helyett a meleg fehér, blue helyén meg az éjjelre szánt szegmens, kész. ha az éjjelire is kell a kétféle fehér, akkor kétcsatornás vezérlő, kész.
De hátha vki talál olyant, amit keresel. kínaiaknál minden is van. -
Petyb00
aktív tag
válasz
ViZion #22165 üzenetére
Ezekkel a vezérlőkkel kísérletezem, építeni, nincs időm meg energiám.
athom.tech WLED PD Energy Meter ESP32 Sounds Reactive Addressable LED Strip Controller
GL-C-017WL-D GLEDOPTO
Nem tűnik rossznak, csak amiket írtál, azt nem tudom micsoda, nem vagyok ennyire haladó felhasználó. 5 méteres szalad esetében mennyire szívás ez a szegmensezés?
Esphome-al egyenlőre még kerüljük egymást, valami egyszerű megoldást keresek. -
Petyb00
aktív tag
Szeretnék segítséget kérni, mert nem találok megfelelő LED szalagot, és nem tudom, hogy egyáltalán létezik-e ilyen. (24V-osban találtam, de nekem, 12V-os táp van ahonnan ezt (is) akarom kezelni, tápokat meg nem akarom szaporítani, egy tápról megy 3 kör)
Wled-hez, keresem.
12V os, COB, CCT és (x)pixelenként tudjam vezérelni.
Amit szeretnék megvalósítani (wled+ha), ezt csak azért teszem, ide, hogy értsétek mire kell. Reggel natural-cold white, este meg warm white legyen, de éjszaka meg csak egy szakaszon kapcsol. RGB-re nincs szükségem.
Köszönöm! -
tibbike01
őstag
Meghoztam a döntést!

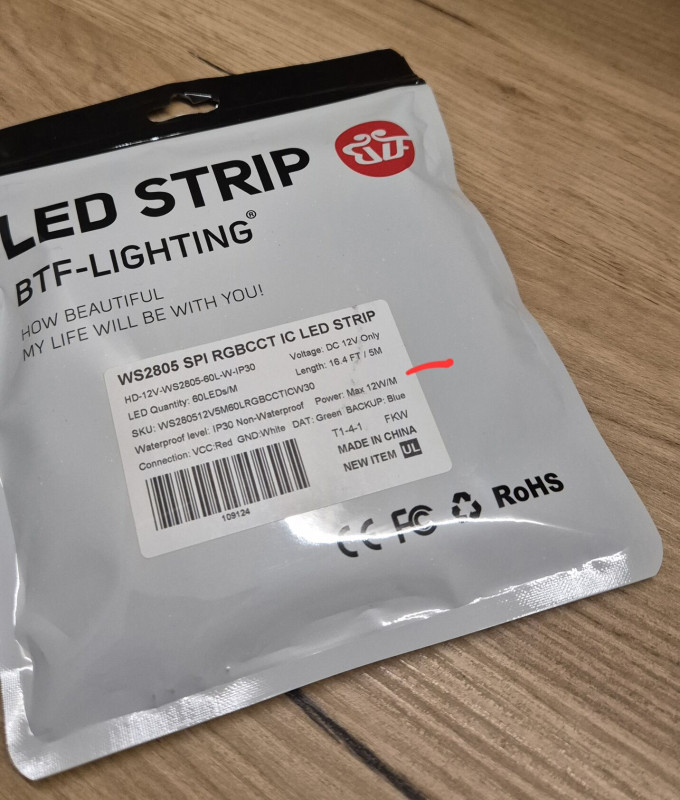

WS2805 szalagot veszek. A teljesítménynél ezt írják:
"Power: R+G+B=mixed white 0.3W/LED, Pure White : 0.1W/LED."4 méter szalagnál jól számolom, hogy 72W, amit kér?
Tehát 0.3W x 60 x 4 = 72WEgy egy jóképű 100W-os trafót tennék be neki.
-
Steady74
addikt
válasz
tibbike01 #22158 üzenetére
Nem tudom hová kerül a szalag, egy tipp a vezetékelésre, power balance-nak hívja az angol, ha a másik végén adsz plusz tápot. Egy tipp: ha bútorlapba kerül vagy fába vagy gipszkartonba, akkor a profil mögött el lehet vinni egy dupla eres kábelt és meg is vagy. Kb 3-4mm-rel kell mélyebbre kialakítani a profil helyét.
-
tibbike01
őstag
válasz
macilaci78 #22157 üzenetére
Ja 1 is elég, de akkor sem akarok vezetékezni.
-
tibbike01
őstag
válasz
macilaci78 #22155 üzenetére
Mert nincs rá lehetőségem, meg amúgy is. Minek szivassam magamat? Vegyek 2 trafót? Vezetékeljek, rejtsem el...stb. Az egyoldali tápláláshoz is vésni kellett a falat. Elengedten az 5v-ot.
-
Steady74
addikt
-
-
tibbike01
őstag
Sk6812
Ws2812b
Ws2805
Ws2814
Ws2811
Ws2813
Ws2815Igazából ezek vannak. Nem tudok dönteni, de 5v-ost nem igazán szeretnék tápot kínából nem rendelek itthon meg nehezen kapni 5v-osat.
Valaki végigjárta már az utat?
-
Steady74
addikt
válasz
ViZion #22145 üzenetére
ESPHome-ot nem szeretem, igazából ki nem állhatom. Egyrészt nem értek programozáshoz, másrészt ha még be is másolok egy kódsort vagy egy komplett yaml filet, és az nem működik, akkor fogalmam sincs miért. Elég ritkán frissítem, de mindig van valami breaking changes meg ilyenek, most sem futnak le a frissítések az ESP32 panelekre, amikkel a kocka Xiaomi hőmérők adatait szedem össze. Most az van, hogy ami 3 éve fut board és eddig jó volt, most valamit át kellene írni, de mivel nem akarom szétcseszni, inkább hagyom.
-
ViZion
félisten
válasz
Steady74 #22144 üzenetére
ESPHome... ez csak HA-val működik, nekem elég.
Kb. ennyi:
light:
- platform: neopixelbus
type: GRB
variant: WS2812
pin: 14
num_leds: 7
name: "pirlight"És HA alatt lesz a vezérlése, automatizmussal, manuálisan, vagy ahogy akarod.
Effectek meg ilyesmi nem használok, de van ezekhez is.
Visszajelzők, irányfények vagy ilyesmik nálam. A WLED-et meg Ambilight-nak használom. -
Steady74
addikt
válasz
tibbike01 #22139 üzenetére
értem. Fullos szalagot kerestél, ennek a fehérje tényleg fehér, a többi digitális szalagnak, amiknek nincs dedikált fehérje, azoknál borzasztóan csúnya a fehér szín. Másik opció a quinled szalag, az sem lesz olcsóbb, ott a szállítás a drága. Ezekkel van tapasztalatom, ezeket mertem ajánlani.
-
tibbike01
őstag
válasz
Steady74 #22137 üzenetére

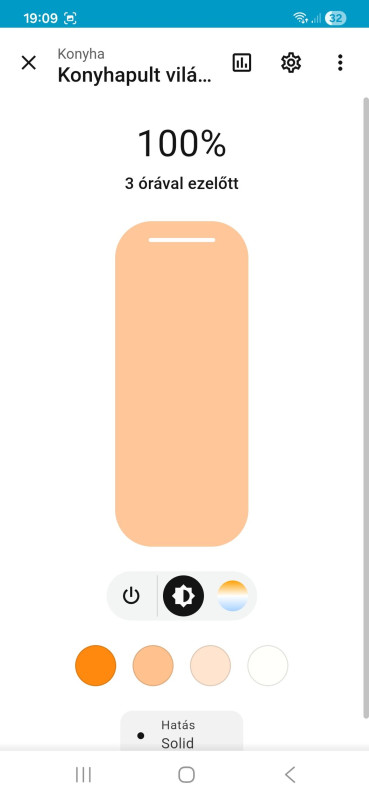

Nincs Home Assistantom. Csak egy mezei Zigbee hub-om van. Tuya az app, amivel konfigolom.
Csak a Zigbee-s eszközök automatizmusait tárolja locálban a hub, a wifis eszközök már a Tuya cloudon keresztül mennek. Ha kikapcsolom a routert, az automatizmus akkor is le fog futni (offline), az internet + wifi csak azért kell neki, hogy elérjem telóról.
Tehát, ha be van állítva a Zigbees redőnyöm, hogy minden reggel 7-kor menjen fel, az akkor is fel fog menni, ha a routert én kikapcsolom. Wifi esetében nem menne fel.21ezer + 2600ft postáért nagyon dárga az az 5m SK6812, amit linkeltél.
A WS2805 azért tetszik, mert CCT, tehát az összes szín kikeverhető vele, nem csak WW, CW, NW, amit választok.
-
Steady74
addikt
válasz
tibbike01 #22133 üzenetére
Szerk: Azokat a vezérlőket nem ismerem. Elvileg, ha elmegy a net, akkor a belső hálózatod működni fog, a wifi is, tudnak egymás között kommunikálni az eszközök, nem? Mármint mondjuk a HA elérhető belső hálóról, ha nem megy a net, el szoktam érni a shelly-ket, bár amiatt még nem nem húztam ki a net kábelt, hogy leteszteljek mindent
Kérdések:
1. 30/60/96 vagy COB led kellene?
2. ledenként vagy mondjuk kisebb zónánként kell, hogy vezérelhető legyen a szalag? Ahogy írtam, az SK6812 tud 96 led/m egyenként vezérelt, 12V-os, mondjuk 5m felett kell betáp plusz neki. A 24V-os szalagok 10mig tuti jók betáp nélkül, viszont egyet ismerek, amit linkeltem is, ami egyesével vezérelhetóő, az SMD ledes, viszont csak 60 led/m. A COB ledeknél van, hogy 630 meg 7xx led van egy méteren, viszont ezeket 5-6-7-8 cm-enként tudod vágni és vezérelni, ergó kis hosszba nem szép.
3. Legfullosabb szalag szerintem most ez.szerk+szerk: ezt az sk6812 szalagot linkeltem, ez 12V-os. 4m simán jó.
-
Gery15
addikt
válasz
ViZion #22130 üzenetére
Végeztem a és meg is találtam a hibát!
A teszt szalagokkal nagy meglepődésémre jól működött az egész rendszer. Végig mentem egyessével az összes erősítőn.

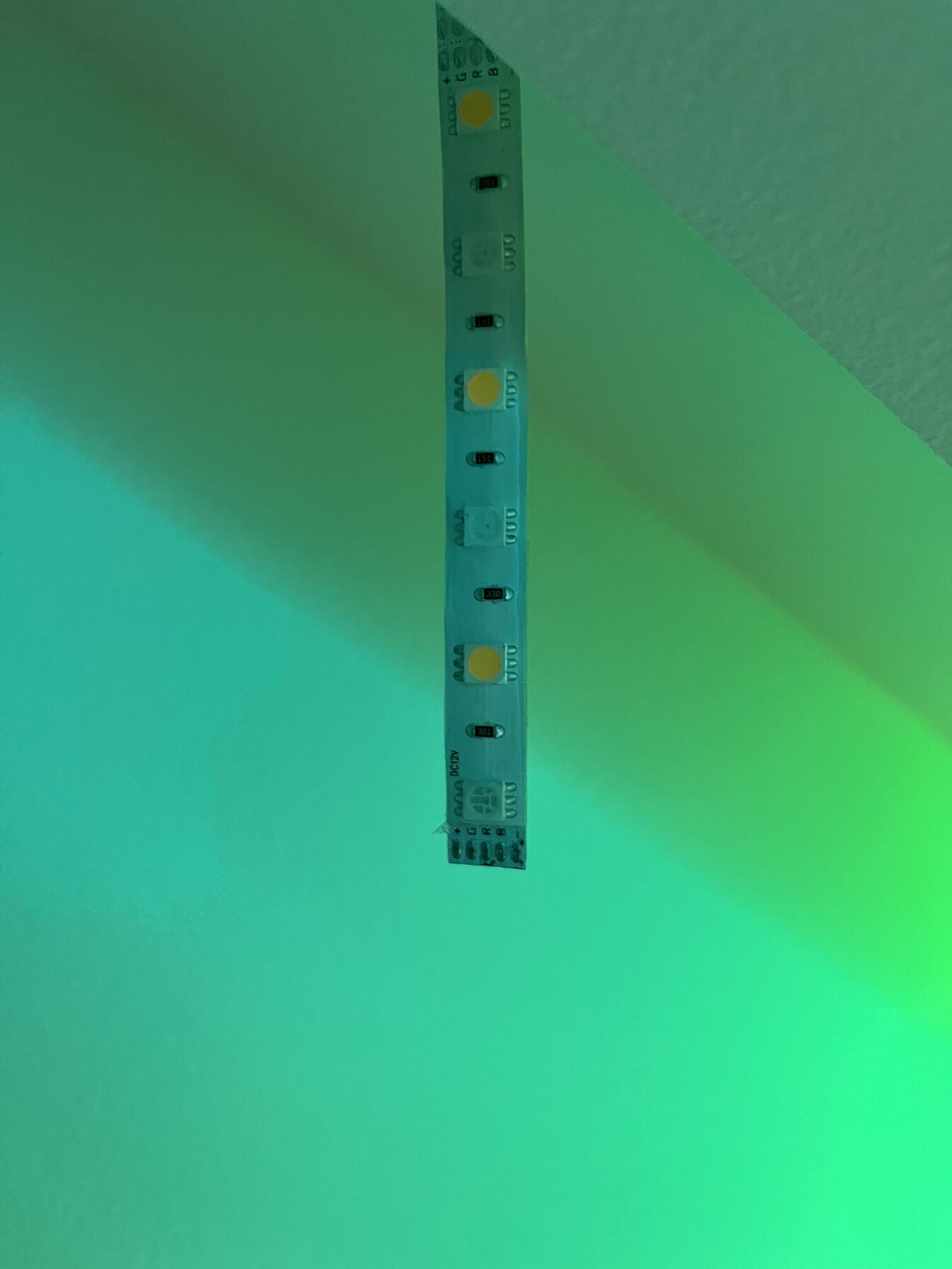

Folytattam a meglévő szalagok rákötésével majd az egyik csoportnál lett meg a probléma, amikor is a szalag egyik fele piros volt a másik pedig zöld.

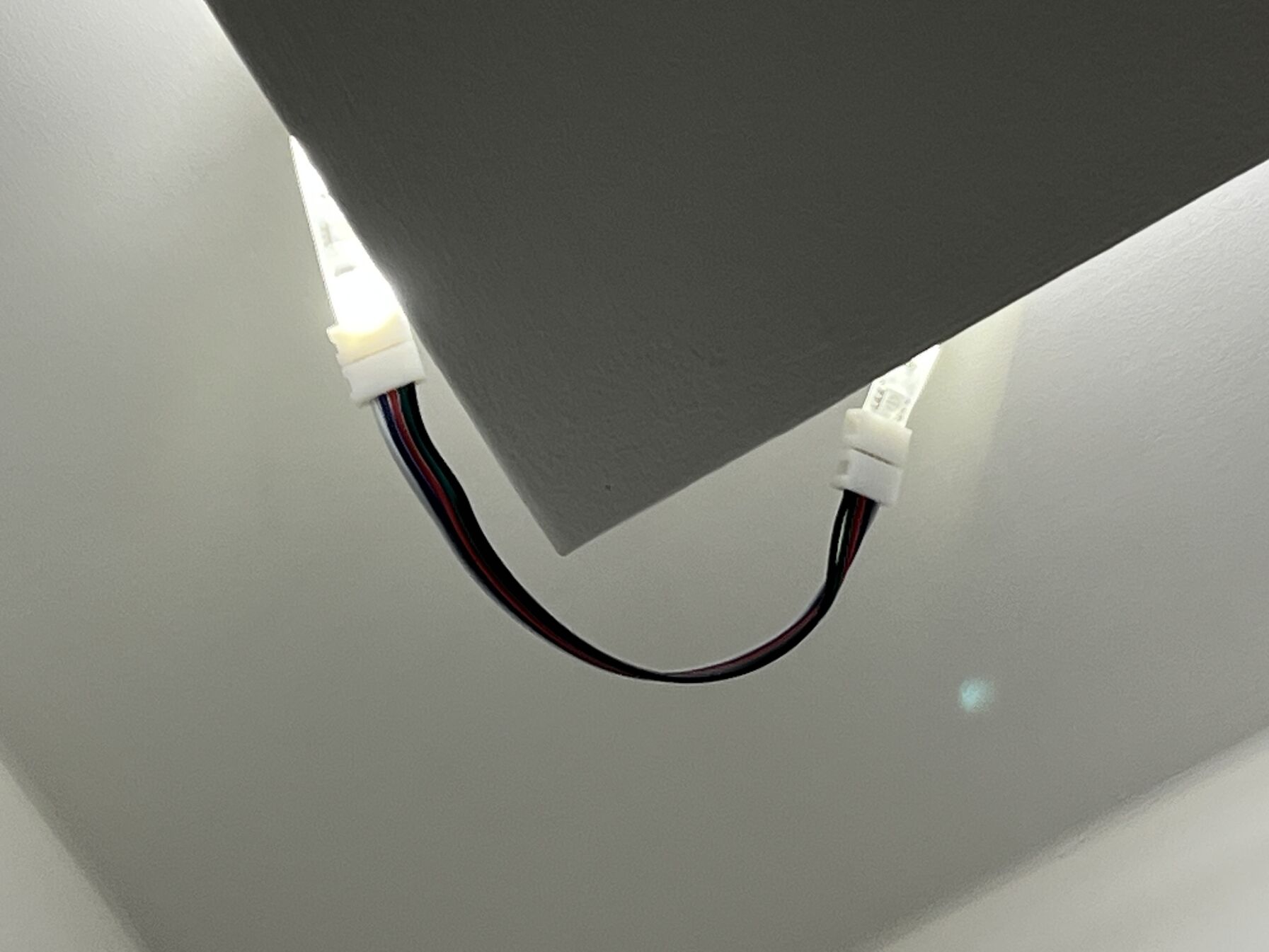

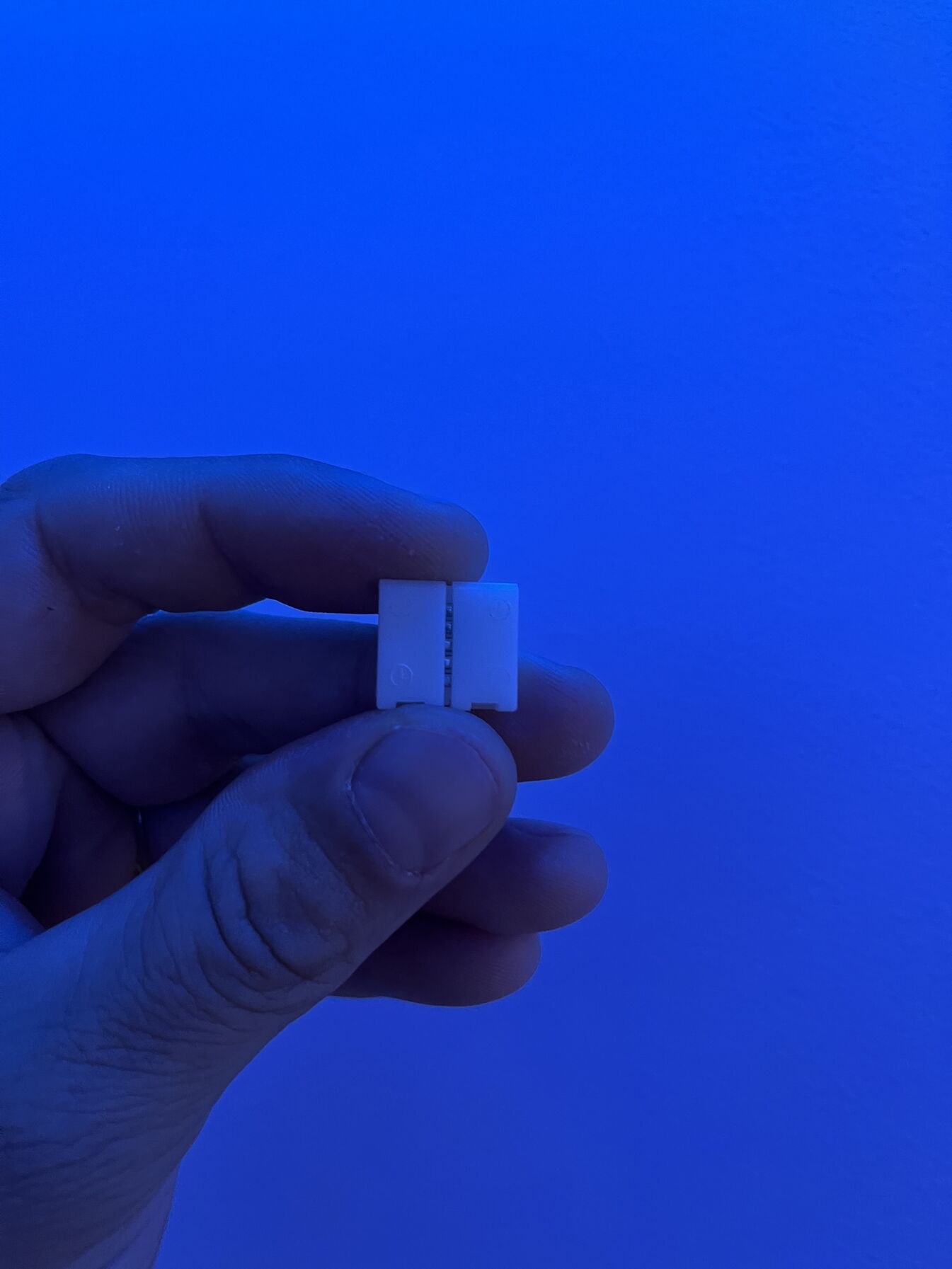

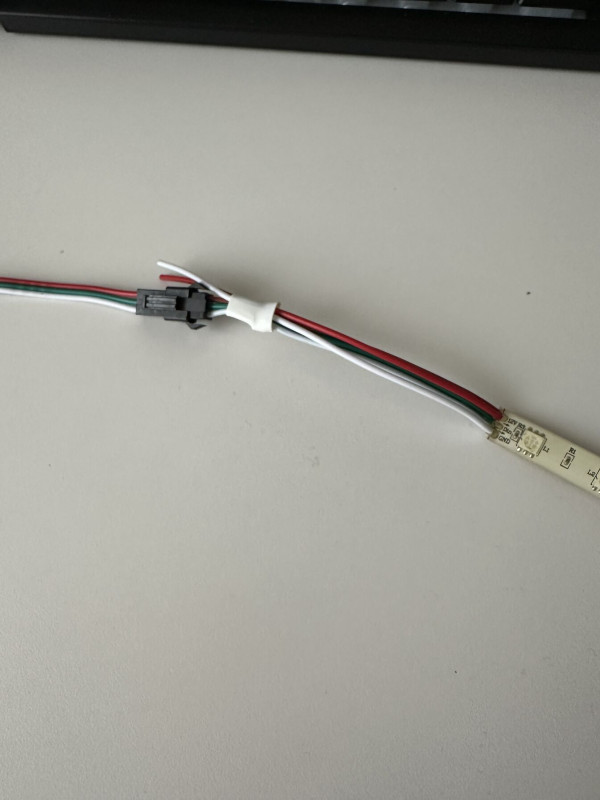

[kép] Nem maradt más megnéztem az állítólagos forrasztást, hát persze... forrasztásmentes toldókkal volt összerakva, amiket szétszedtem és újra összeraktam. Találtam még pár szigetelőszalagos toldást, illetve sarkoknál szintén forrasztásmentes toldóval, ami ismételten nem sikerült a legjobban összeraknia. [kép] [kép] A kedvencem az volt amikor annyira feszült a ledszalag, hogy lehetetlen volt már a sima toldóba újra összerakni, mert az egyik oldal mindig kicsúszott és csak a másik irány miatt működött, mert onnan is volt betáp. [kép] [kép] [kép] [kép]
Javítva lett az összes kötés, így már rendben van és teszi a dolgát, ahogy kell.
Szeretném megkösszöni a segítséget, ami között szerepelt már korábban az is, hogy nézzem végig a szalagot. Bíztam a villanyszerelőben, hogy végig forrasztotta hát nem kellett volna, mert végig sz*ptam egy hetet és szétkábeleztem mindent.
Köszönöm nektek!
Ui.: van a teraszon 230v-os spot lápma sor, amiben GU10-es dimmelhető spotok vannak egy Sonoff D1 vezérlővel. VIszont az a probléma, ha kb 40% alá vesszük a fényerőtt akkor vibrálnak a spotok. Ötlet?
-
tibbike01
őstag
válasz
Steady74 #22132 üzenetére
Köszi!
Azért kell a Zigbee mert így localban (nem a Tuya felhőn keresztül) tudok automatizmust futtatni, illetve szinte minden okos kütyüm Zigbee-s itthon. Tehát, ha nincs itthon internet vagy kikapcsolom a routert, akkor is lefut az adott automatizmus pl okosgomb a falon, ha megnyomom lemennek a redőnyök és piros fénnyel világítanak a ledek halványan (mozi üzem).12v vagy 24v szalagot keresek, kell a dedikált fehér is igen és az lenne a lényeg, hogy minél erősebb fénye legyen, de annyi féle, fajta van, hogy elvesztem.

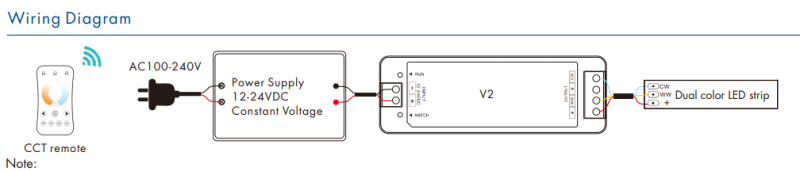

De úgy is mondhatjuk, hogy ehhez, vagy ehhez a vezérlőhöz keresem a legfullosabb szalagot.
-
Steady74
addikt
válasz
tibbike01 #22131 üzenetére
A Wled alapvetően ESP32 chip-en fut, ami (bár az újak már zigbee-t us tudnak), determinálja, hogy wifisek a jelenleg elérhető vezérlők, vagy LAN-on tudod elérni egyes modelleket. Miért szükséges a zigbee? Elkezdtem lecserélni a vezérlőket ezekre a vezérlőkre. Hibátlanul működnek, van kb 14-15 db itthon.
SPI szalag alatt mit értesz? Hány V-osat keresel? COB vagy SMD? Kell-e dedikált fehér vagy nem?
Én ezeket a szalagokat használom:

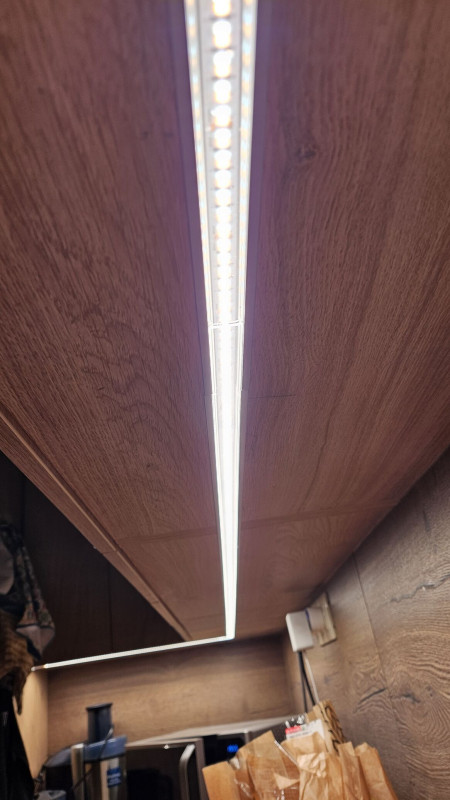

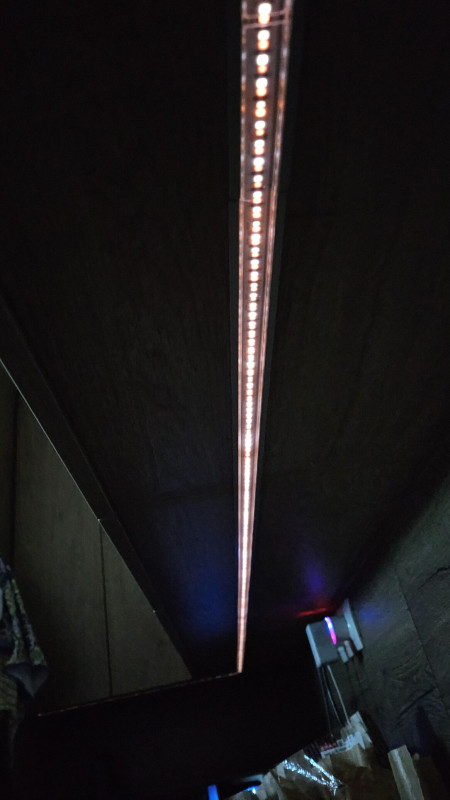

Konyhafiók világítás CCT
Lépcsővilágítás

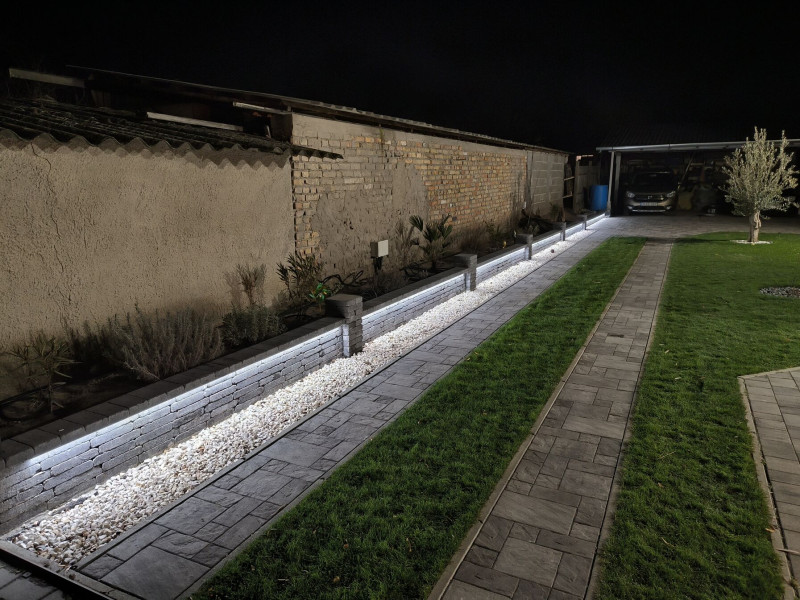

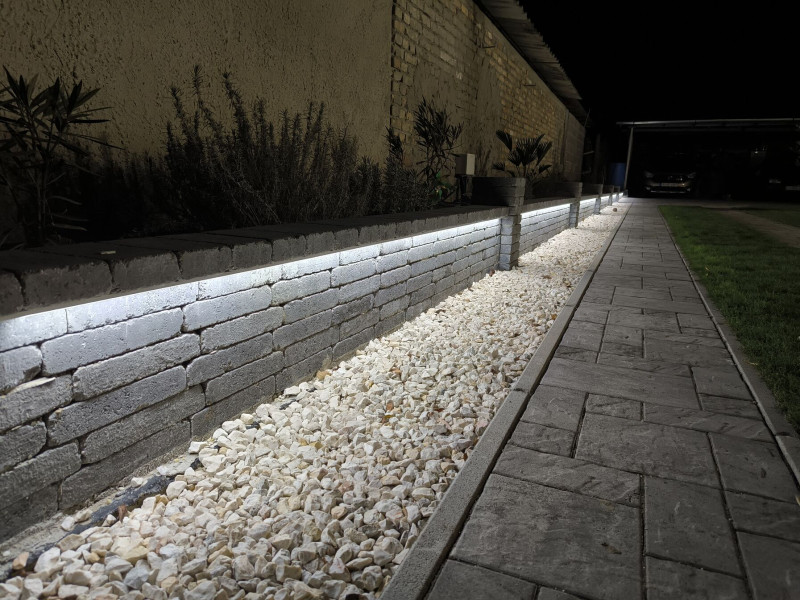

Ház külső világítás lábazatra
Függönykarnisok mögött beltérre

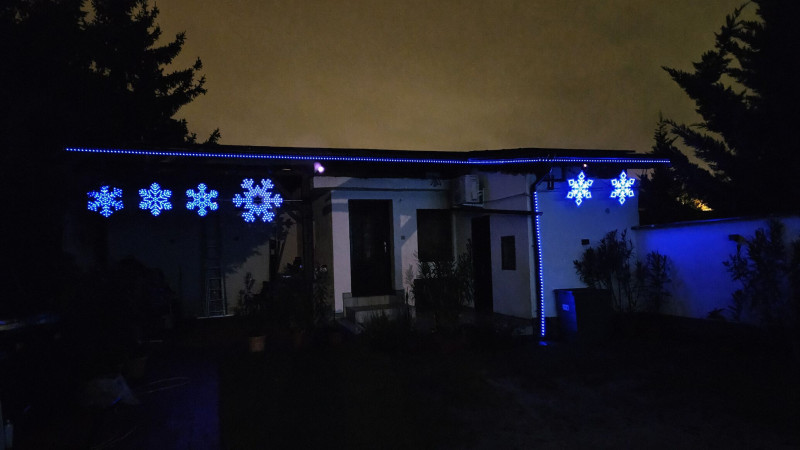

Ház külső világítás
Ezeket használom, bajom egyszer volt/van az SK6812-vel, az egyik led az egyik lépcsőfok alatt állandóan világít, de azt a szalagot ki fogom cserélni, ha lesz időm. -
tibbike01
őstag
Sziasztok,
Kicsit elakadtam a WLED (addressable led) világában. Alin keresek zigbee + rf tuya vezérlőt és valami fullos SPI led szalagot. Tudnátok ajánlani ilyet?
-
Gery15
addikt
válasz
ViZion #22128 üzenetére
Hogyan kapcsolom gnd-re az erősítő ch bemeneteit?
Azt próbáltam úgy, hogy mindent széthúztam és csak a vezérlőre kötött ledet hagytam rajta erősítők nélkül, így működik a dolog, de nem teljes fényerővel, hanem olyan 50% körül.
Veszek 5m rgbw led szalagot és elkezdem a tesztelést azzal. Jól gondolom a menetét?
Vezérlő - 1m szalag, ha rendben van megyek tovább
Vezérlő - 1m szalag - 1. erősítő inputjába beállok a vezérlő kimentéből és az erősítő kimenetére 1m szalag, ha ok megyek tovább
Vezérlő - 1m szalag - 1. erősítő inputjába beállok a vezérlő kimenetéből és az erősítő kimenetére 1m szalag - 2. erősítő inputjába is beállok a vezérlő kimenetéről és az erősítő kimenetére 1m szalag, ha ok így megyek tovább 4db erősítőig. -
ViZion
félisten
válasz
Gery15 #22127 üzenetére
Te esetedben a vezérlőnek az erősítőket kellene kapcsolnia.
Ki kellene már zárni lassan, h mi a hibás, napok óta nem lettünk beljebb...
A vezérlő kimenetre kötött szalagot (vmi teszt led szalag kell ide) jól kapcsolta? Igen: a vezérlő jó, 99%. Lehet, h valamelyik erősítő beteg...
De a vezérlő kimenetére is rá kellene márni, lehet, h "meggyengült" valami és nem akarja a sok erősítőt. Erre utal kicsit, hogy a 3.-at rákötve kezdett vacakolni.
Elvileg ha gnd-re kapcsolod az erősítő ch bemeneteit, akkor az a 100%, ezt nem próbáltad még?De tesztelheted a vezérlővel is:
Egyesével kösd rá az erősítőket, ha wagoztál ez nem lesz gond. Mindig csak egy erősítő bemenetére kapcsold a vezérlőt, többi bemenetét ne kösd be. Jó lenne ide is teszt led a kimenetre, nem az egybeforrasztott bármi.
Jól kapcsol? Igen: az az erősítő is jó, 99%.
Nem? Akkor a többit is hazavághatja pl. egy rövidzárral (már vezérlésileg, valami védelem biztos akad ezekben is).
Ha ezek jók, akkor a ledszalagnál is lehet valami rövidzár, szakaszokra kell bontani és tesztelni...Csak valahogy találjuk má' meg, h mi a jó és mi a kuka
-
Gery15
addikt
válasz
macilaci78 #22126 üzenetére
Próbálnám valahogy kiszámolni a W/m-re eső matekot, de mivel nem tudom a szalagot megnézni sem, így csak tippelni tudok. A villanyszerelő a mixvillből vásárolt elvileg
mindent, megtaláltam itt az erősítőt. [link] Ebből gondolva, 5050 led szalag lehet 8-10w körül van /m. Hogyan kell számolni tovább? 40m szalag van akkor 40*8=320W? Ezt egymagába kellene tudnia a vezérlőnek?Lehet jó a vezérlő csak kevés nem? A teljes szalag hosszával csak a fehérszerű megy, de akkor nem
tudja váltani. Nagyjából a felétől kicsit kevesebb, amivel elboldogul. -
macilaci78
nagyúr
válasz
Gery15 #22125 üzenetére
Gyakorlatilag a fehér és a GND (+) legyen a helyén, a színeket ha felcseréled, legfeljebb a kék helyett a zöld világít.
A fura, hogy volt olyan kombináció, hogy a vezérlőn lévő szalag az egyik erősítőn lévő szalaggal egyszerre jól működött. A további erősítők nem jelentenek terhelést a vezérlőre, ezért gondolom azt, hogy a vezérlő jó.
-
Gery15
addikt
válasz
macilaci78 #22121 üzenetére
Az probléma lehet, hogy a vezérlőnek onnan megy a tápja? Kellene neki is egy külön táp?
-
Gery15
addikt
válasz
macilaci78 #22119 üzenetére

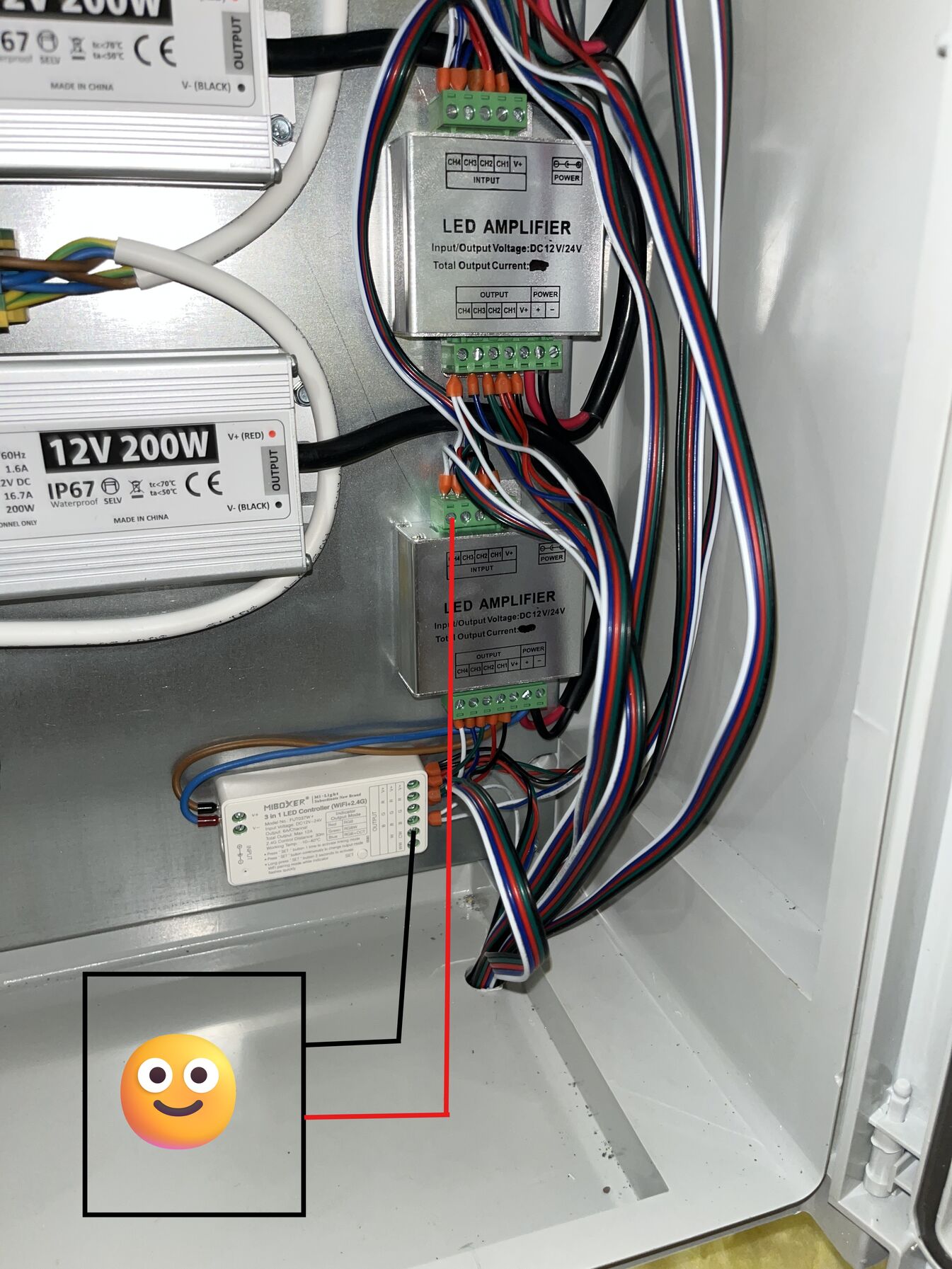

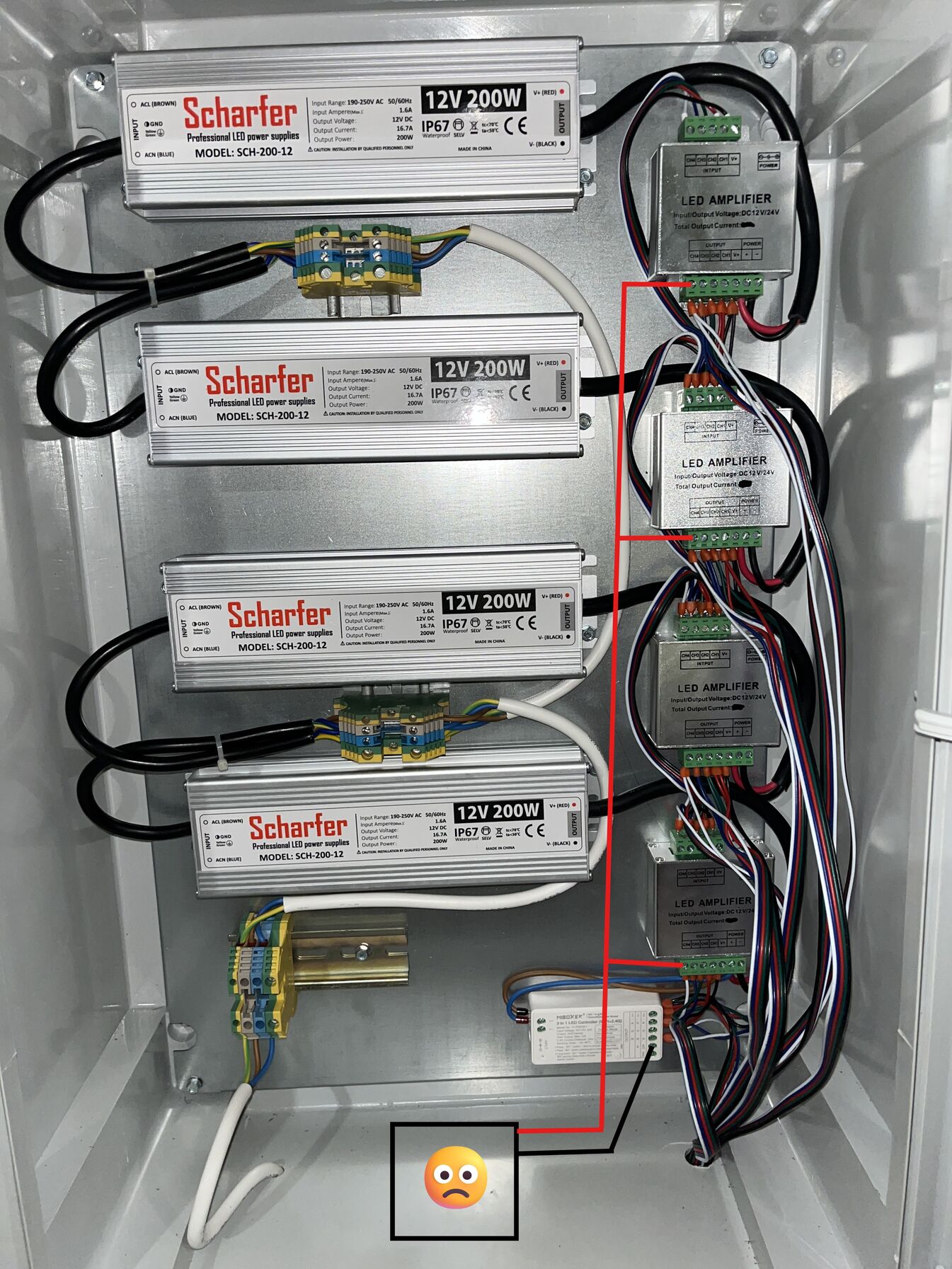

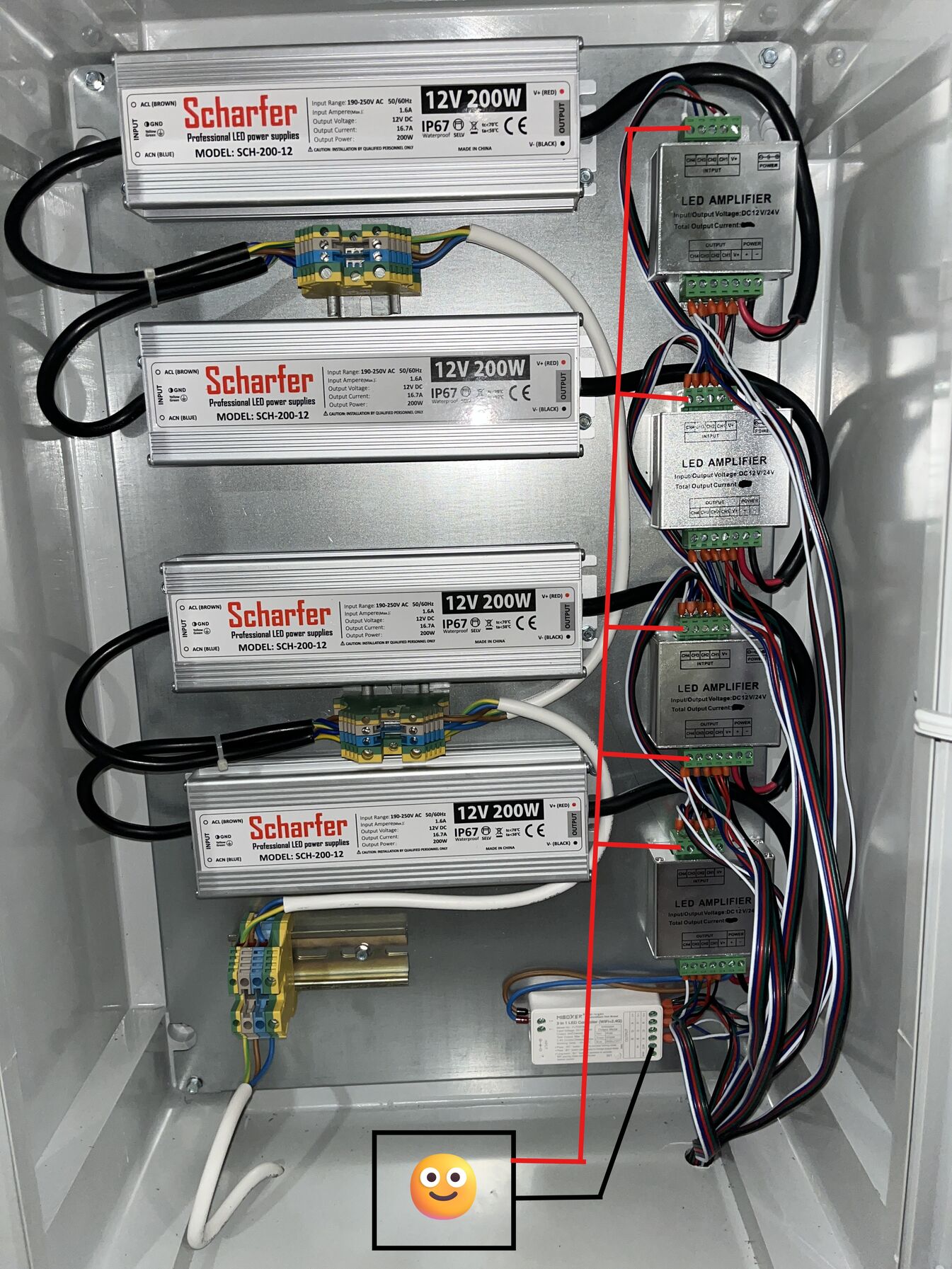

Próbáltam berajzolni a képeken a szakadásmérést, amit nem felkapcsolt állapotban végeztem. A mérést, ha felkapcsolt állapotban kell végezni akkor semmi értelme nincs a képeknek.
Ui.: nevetni nem ér a képeken.
A fekete kocka/téglalap a multiméter, ami szakadásvizsgálatra volt állítva. sípol >
nem sípol >
Képek:
Egyébként, azt tervezem, hogy akkor ma szétszedem az egészet és újrakábelezem a megbeszéltek szerint minden erősítő bementét összefogom egy 5-ös wagoba majd bekötöm a vezérlő kimenetére, egy szalaggal együtt. Az erősítőkön meglévő szalagokat hagyjam úgy?
-
Gery15
addikt
Igen, igen szakadásvizsgálat.
Lehet buta kérdés, de szakadásvizsgálatot lehet mérni ha feszültség alatt van a rendszer? Mert én úgy mértem meg jelenleg, hogy le van kapcsolva az áram és a vezérlő kimenetén csak egy szalag plusz első erősítő volt, így nem sípolt az erősítő outputja csak a második erősítő outputja.
Készítek valami rajzot hozzá.
-
macilaci78
nagyúr
válasz
Gery15 #22116 üzenetére
Sípolás alatt a szakadásvizsgálatot érted?
Az erősítőknek ugyanazt kell csinálnia, mint a vezérlőnek. A vezérlő kimenete az erősítő inputja és az outputja is egyben. Tehát a vezérlőn a piros kimenettel az összes erősítő piros kimenete és bemenete is jeleznie kell és ugyanígy a szalagokon is bármelyik mérési ponton. Már persze ha óhajod szerint a pirosnak világítania kell.
Lehet, végigmennék az erősítőkön egyesével. Egyszerre csak egy van a vezérlőre kötve.
A szalagok betápja a szalagtól függ. Ha az a 800W-nyi betáp 40 m szalagra indokolt, akkor a szalag elvileg kb 16W/m max fogyasztással rendelkezik. Ezt 3 méterenként illik betáplálni.
-
Gery15
addikt
válasz
macilaci78 #22115 üzenetére
A vezérlőről ha mondjuk elkezdem sípolni a pirosat akkor rendre mindenhol sípolni kellene? Multiméterrel gondolom a sípolást.
A vezérlőről az összes kimenet csak a 2. erősítőnél sípol az outputokon, amin ugyebár szalagok vannak illetve az összes inputon, de sehol mashol.Rendben. Holnap megpróbálom, szalagok maradjanak, így az erősítők outputjain?
Egyébként ott nem kell valami sorrendet betartani? Mindegy melyik erősítő hol táplál be a szalagba? -
Gery15
addikt
válasz
macilaci78 #22112 üzenetére
Nos hát a következő a helyzet...

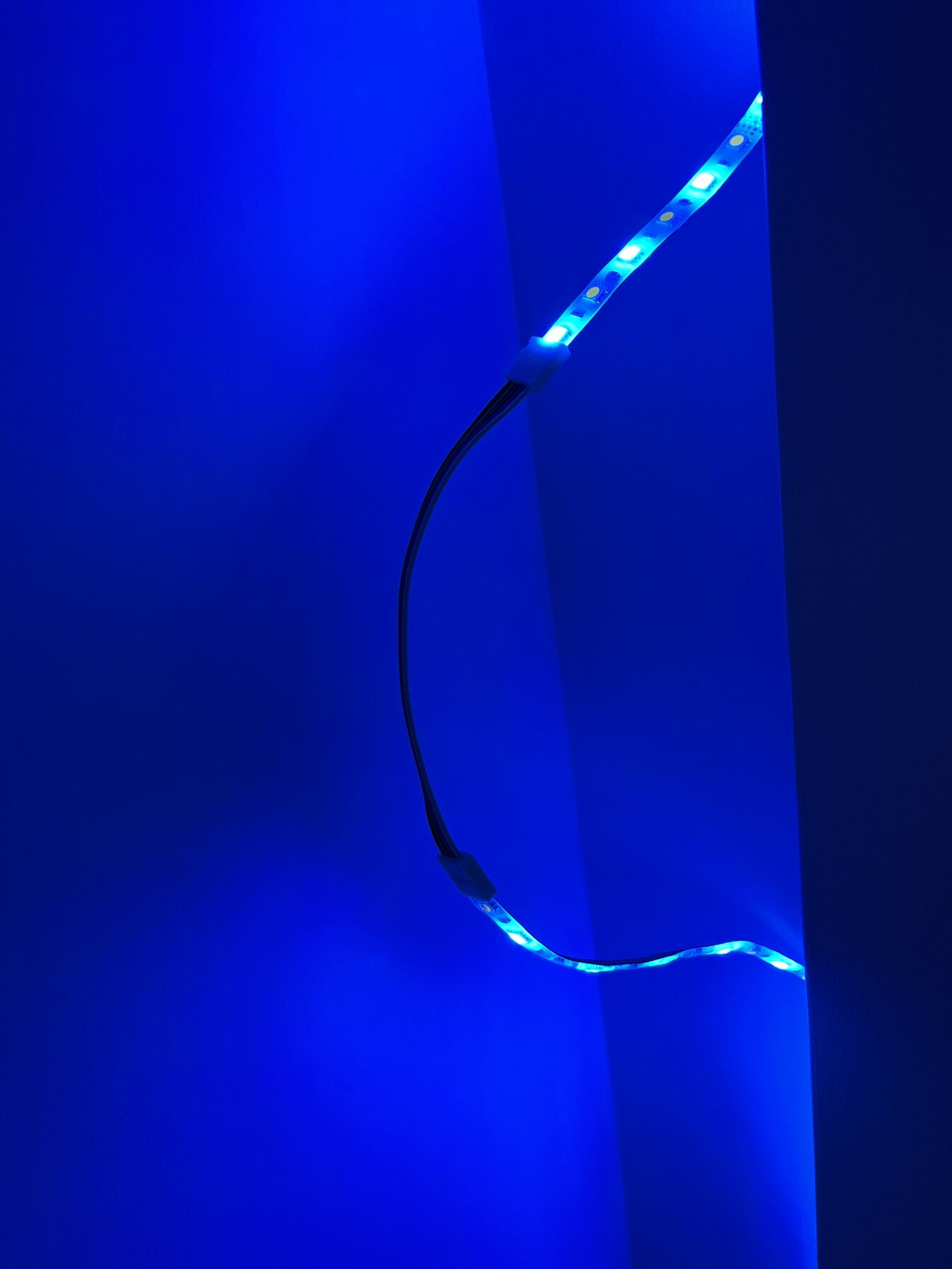

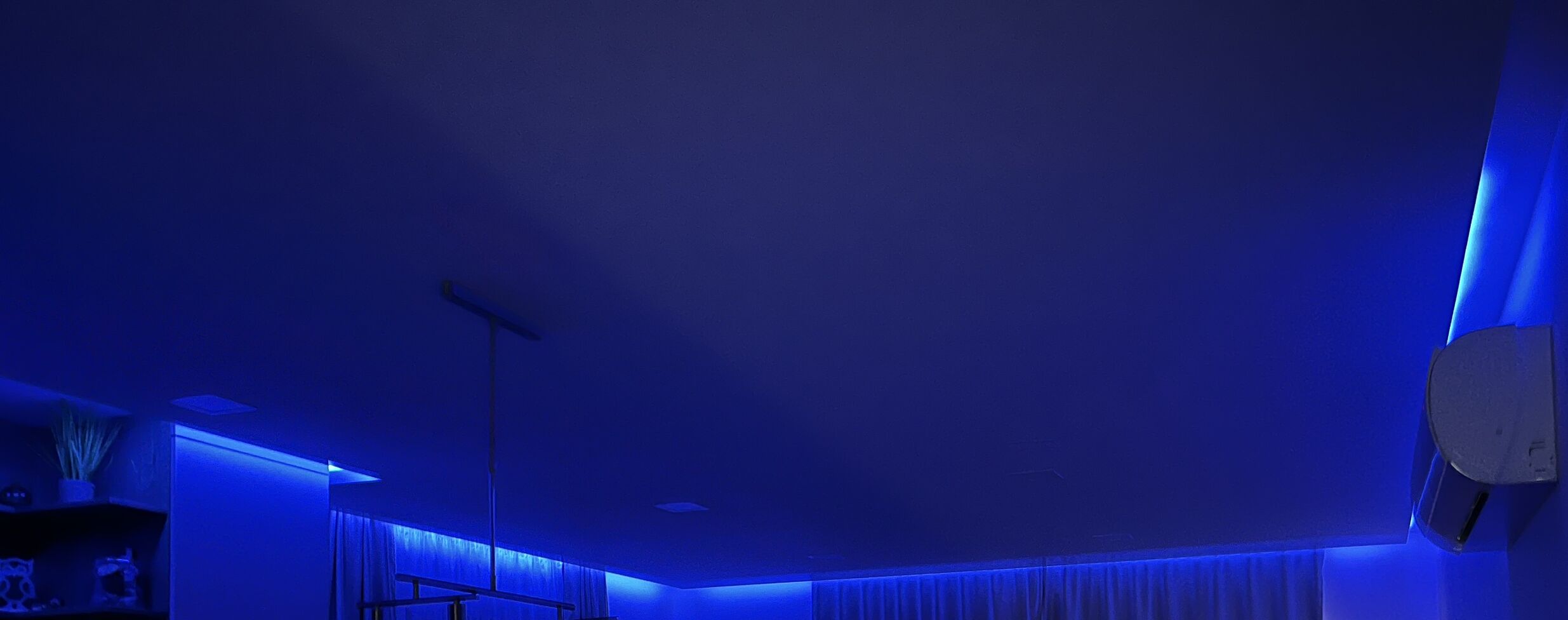

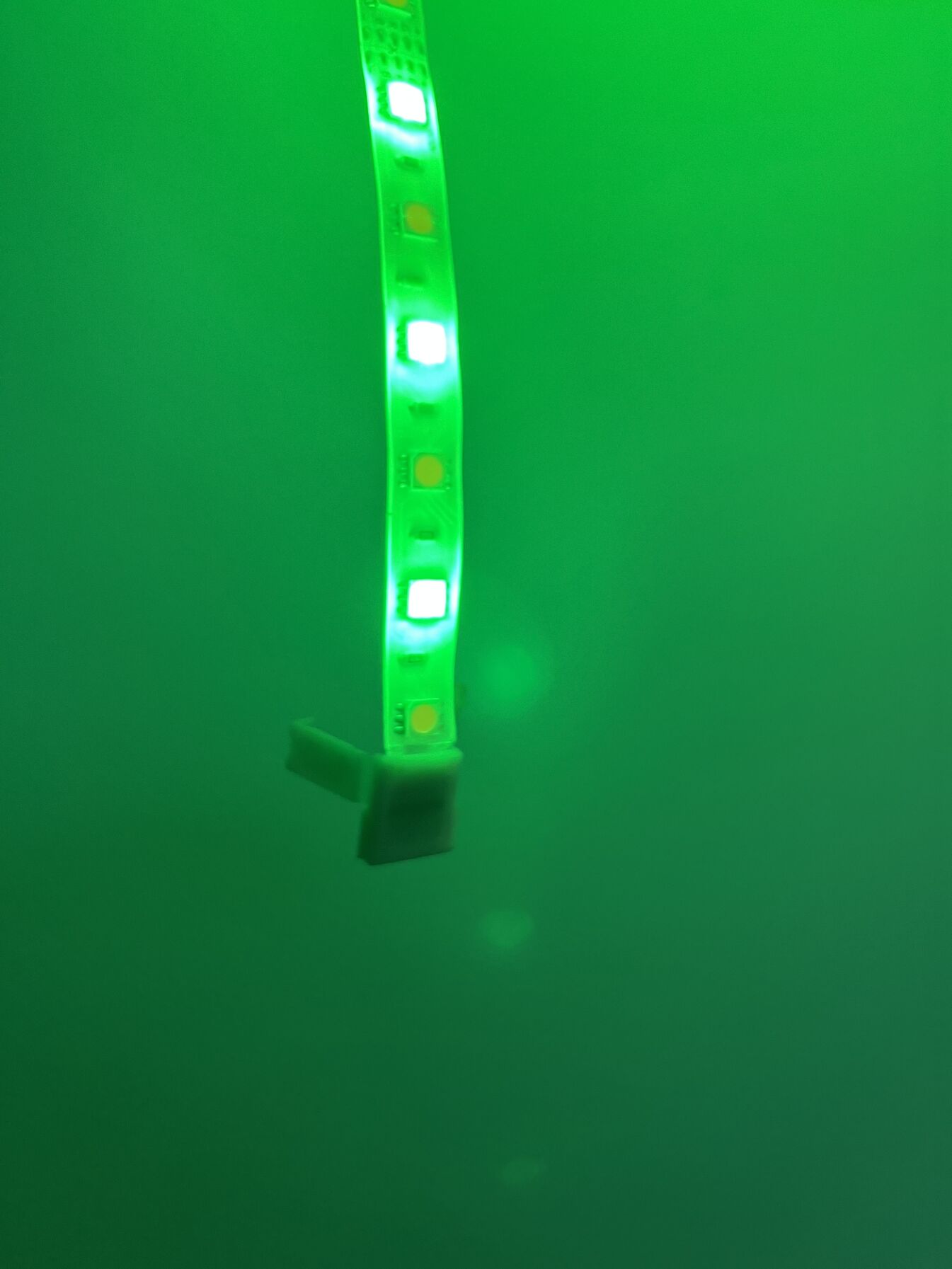

Szétszedtem mindent csak a vezérlőre kötött szalagot indítottam el és láss csodát a szalagnak egy részre életre kellt rendes fényerőn, amilyennek lennie kellene és tudtam a színét is változtatni, fényerőt mindent, aztán a nagy gyönyörködés közepette lejebb vette a fényerőt magától, de ugyanúgy tudtam színt váltani és a fényerőt is szabályozni, kb az 50% fényerő lett a 100%. Bármit is próbáltam már csak, így a kb 50%-os fényerővel ment, aminek tudtam váltani a színét vagy melegfehér, hidegfehér. Kevés lenne neki a vezérlő, ahogyan gondolod?
Folytattam tovább bedugtam az első erősítőt és a rajta lévő szalagot, elkezdett világítani a további része, normál fényerőn viszont az első rész ugyanúgy halvány maradt.
Bedugtam a 2. erősítőtő és a rajta lévő szalagot, felerősödött az első rész normál fényerőre, viszont ketté vált a szín, az egyik fele kék a másik fele pedig amolyan türkizkék lett.
3. erősítő bedugására nem igazán történt semmi csak még több szín jelent meg és már nem tudja mindenhol váltani a színeket, de mindenhol világít.
Ha bedugom a 4. erősítőt, akkor világít körbe minden, ahogy eddig is egy bizonyos fehér színen, amit nem lehet váltani és semmire sem reagál.
Vezérlő + 2. erősítő bedugva és minden más kihúzva világít a szalag eleje, tudom váltani bármire és fenyerőt is tudok állatani, ezt kellene valahogy tovább folytatni, de bármit csinálok borul az egész.
-
macilaci78
nagyúr
válasz
Gery15 #22111 üzenetére
Leveszed a búrát és a vágási pontokon tudsz mérni. Legalább kiderül, milyen szalag van fent. RGBW a vezérlő, de a szalag is?
Elvileg az összes szalagot ugyanaz a vezérlő vezérli az erősítőkön keresztül. Ha egy erősítő kimegy, akkor csak a rábízott szalagok viselkednek máshogy.
De itt az összes szalag huncut, így a vezérlőre tippelek.Ilyen jelerősítők vannak a tápegységeken, ez pedig a vezérlőd. A 200 W-os tápok hajtják a 288W-os erősítőt, tehát az erősítő nincs alulméretezve. A vezérlőd viszont csak 144W-os. Lehet, hogy nem bírja el egy erősítőre kötött kör egészét.
-
Gery15
addikt
válasz
ViZion #22109 üzenetére

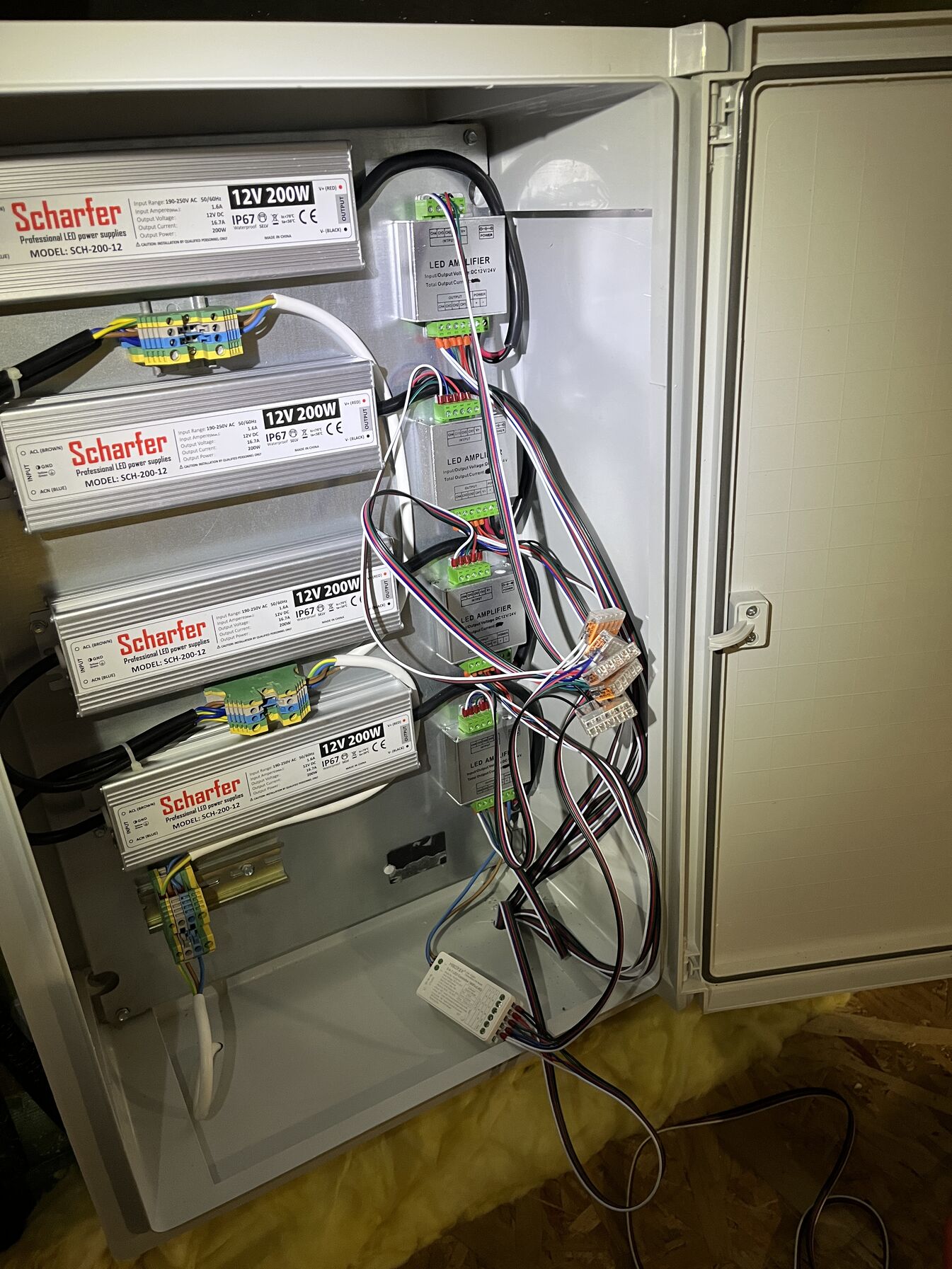

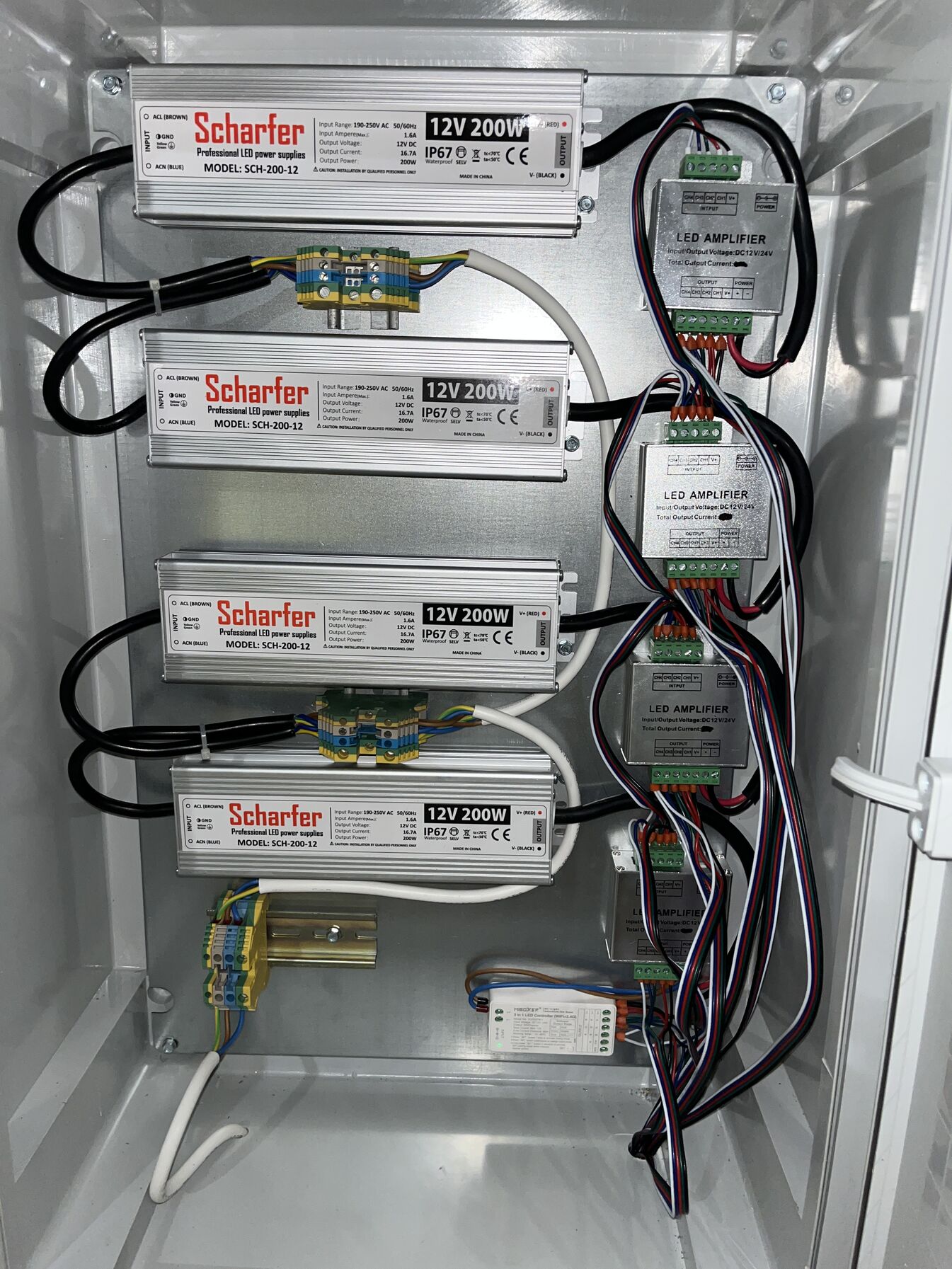

Igen az erősítők bemenetei vannak összekötve és a vezérlőből indul. A kimeneteken pedig az első és utolsó erősítő kivételével két-két szalag van rákötve.

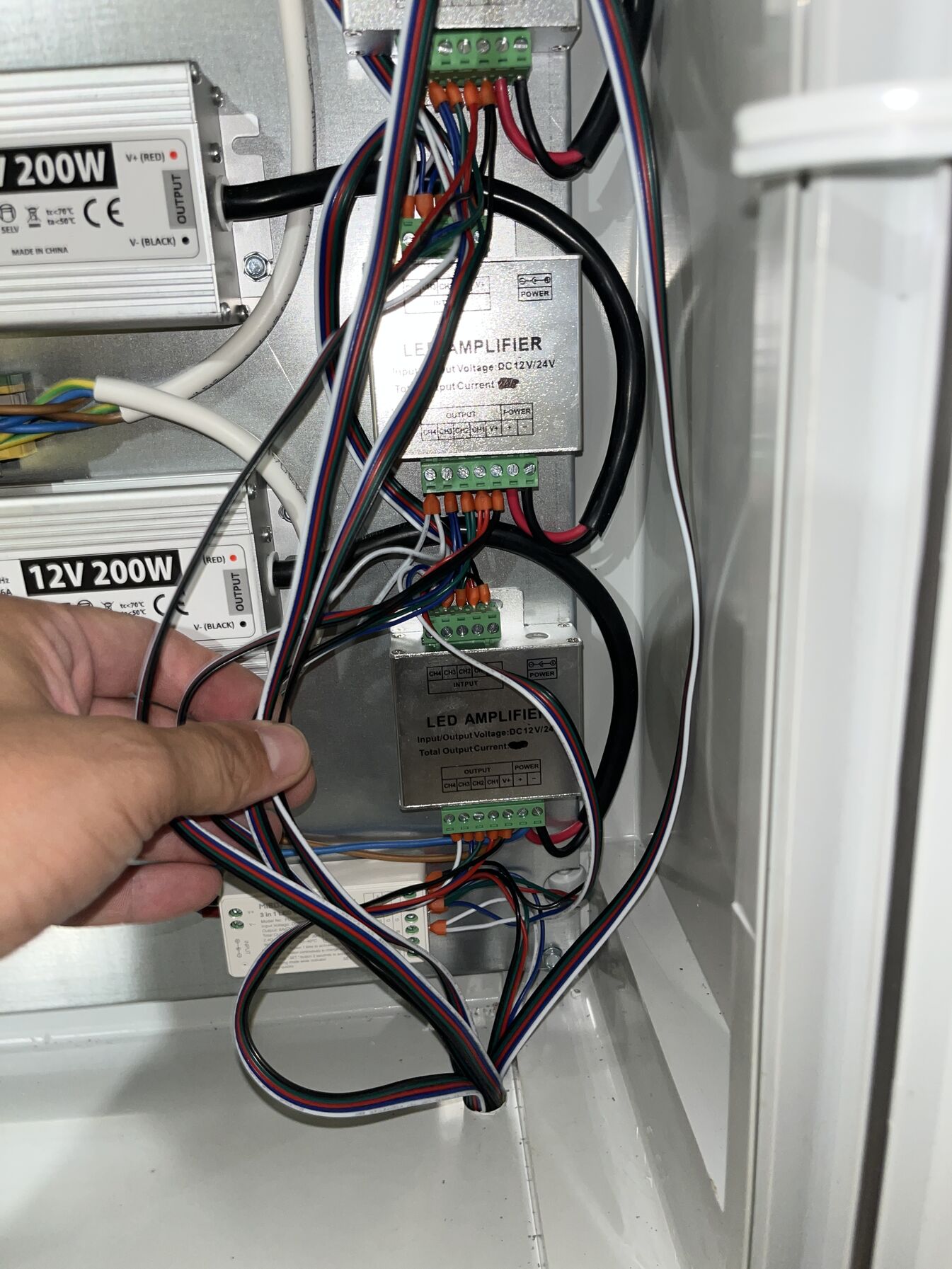

Később csinálok több, jobb képet.
A tápokat megmérte, mindenhol ott a 12v DC pontosabban az erősítőknél néztem meg és a ledvezérlő betápjánál. Az első tápegység az első erősítőt hajtja és onnan van párhuzamosítva a vezérlő.
Nem tudom, hogy pwm-es vagy sem, mert semmiféle beállításra nem reagál, így nem fogok tudni eltérő feszültséget mérni. Vagy ettől függetlenül az alkalmazásban állítsam mondjuka felére és mérjek rá?
Úgy gondolom, hogy munka után megnézem csak magában a vezérlőn egy szalagot, hogy annak váltja e a színét vagy működik-e.
#22110macilaci78: Elfogadom persze, nincs ezzel semmi gond csak szeretnék előtte megnézni minden lehetséges dolgot, mert fogalmam sincs, hogy mit kezdjek egy felragasztott, összeforrasztott szalaggal...
-
ViZion
félisten
válasz
Gery15 #22108 üzenetére
Az erősítők bemenetei vannak összekötve, nem? Akkor az nincs sorban. Ha az egyik kimenete a másik bemenete, akkor lenne sorban.
Kellene pár jobb kép, esetleg vmi rajz.
De a tápokat ki tudod mérni, ahhoz nem kell szerelni. A vezérlő pwm-es, de ha feszt adsz rá, az elvileg a 100% pwm, ha nem fordítva műXik. De azt is lehet mérni, h 100%-nál mi jelenik meg a vezérlő kimenetén, van-e változás. -
Gery15
addikt
válasz
macilaci78 #22107 üzenetére
Értem, de mégsem, hogy akkor nálam mi lehet a probléma, mert, hogy így van összekötve.
-
macilaci78
nagyúr
válasz
Gery15 #22106 üzenetére
Nézzük csak, mit ad elő a kereső!
jelerősítő + rendelkezzen képpel -
Gery15
addikt
válasz
macilaci78 #22105 üzenetére
Nem csillagpontosan kellene a vezérlőből az erősítők felé?
Nem lenne esetleg valami rajz?
-
Gery15
addikt
válasz
ViZion #22101 üzenetére
Szia!
Igen van, meg fogom nézni munka után, de azt gondolom, hogy mindenhol ott van a feszültség, mert körben világít a 40m szalag.
Úgy gondolom, hogy a 40m szalag össze van forrasztva végig és 5m-enként van betápolva, ezek a kábelek jönnek fel a dobozba jobb oldalon.
Vezérlőt, hogyan tudom kizárni?
Elindulásnak jó gondolat, hogy szétszedek mindent és csak a vezérlőre kötök egy szalagot, majd ha az világít akkor folytatom tovább erősítő>szalag>erősítő?
#22102macilaci78: Tudom nem látszik elég jól a képen, de szerintem fel vannak fűzve egymásra az erősítők, ez nem lehet gond? A vezérlőből beáll az első erősítőbe és onnan a többi erősítő bemenetei vannak összekötve egymással, majd a kimenetekre pedig a ledszalagok.

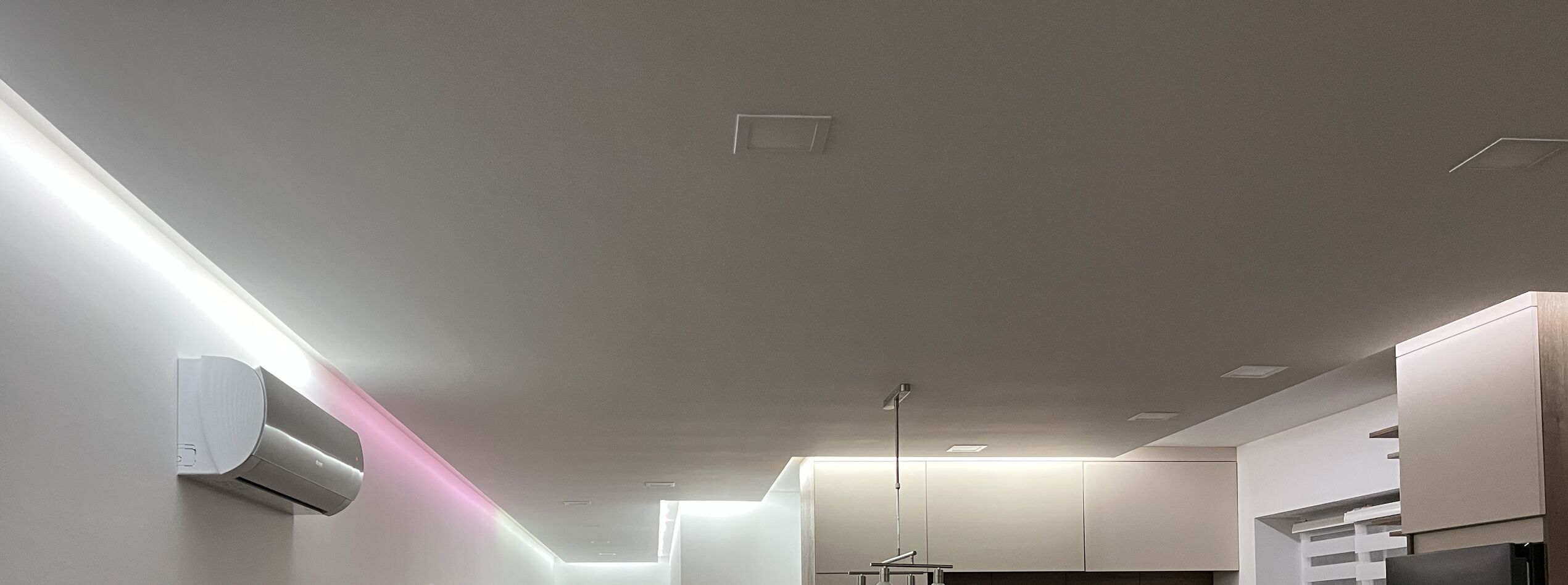

Ez csak fehéren világít és semmilyen színre nem vált, ha állítom csak néhol halványan látszik, hogy más színű, de nem elég erőteljes.
Nincs profil, csak a kartonra lett kétoldalúragasztóval ragasztva.
-
ViZion
félisten
válasz
macilaci78 #22102 üzenetére
A kép alapján szerintem több kör van, csak nem lettek csoportok programozva.
-
macilaci78
nagyúr
válasz
ViZion #22101 üzenetére

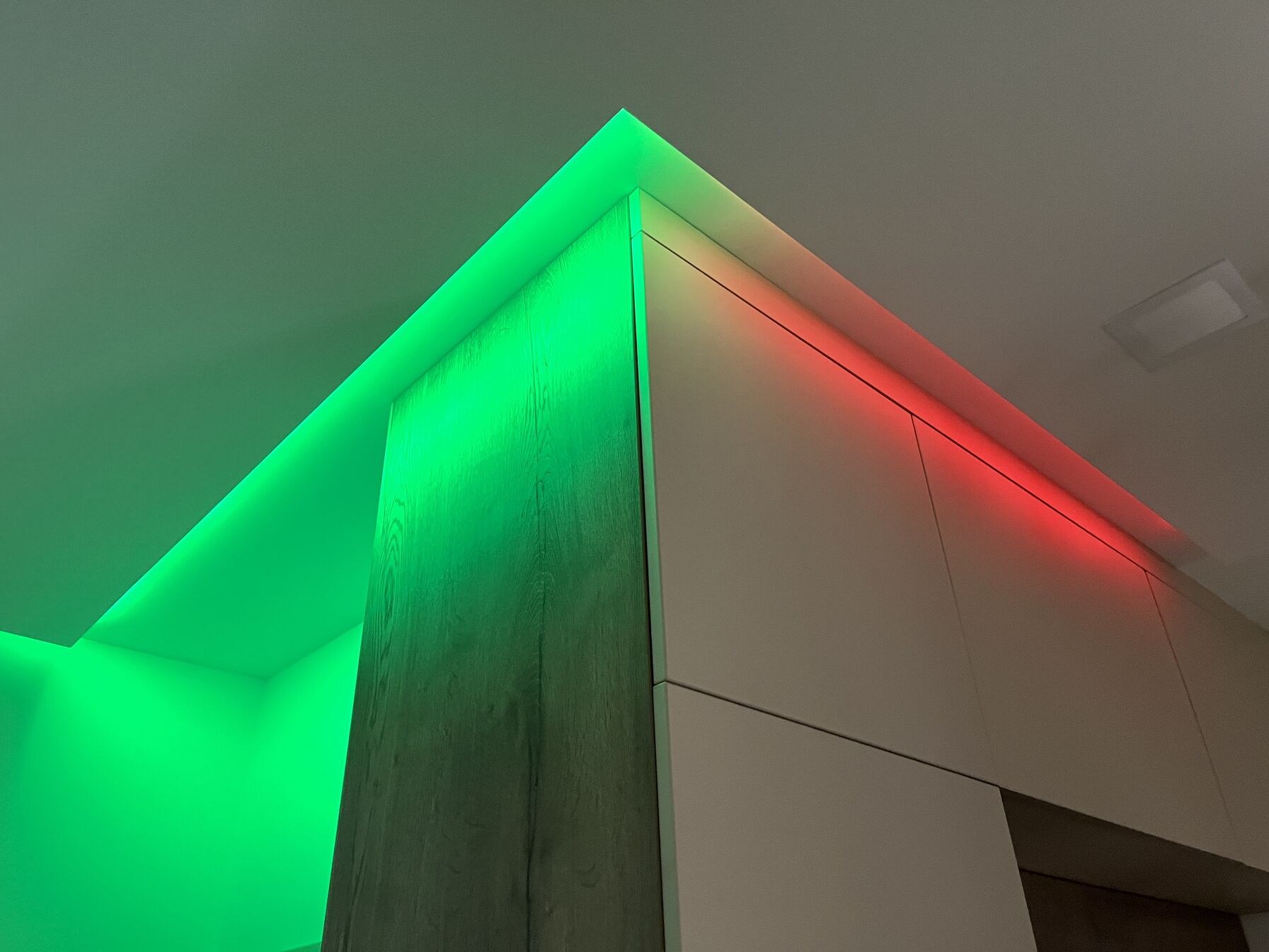

Ha az összes szalag egyforma és mind a vezérlőre van kötve, akkor az összes szalag ugyanazt csinálja. Az, hogy egyik így, a másik úgy dolgozik, arra utal, hogy valahol a kötéssel van gond.
Gery15: az RGB főszíneket kapcsolgasd. Ha például csak zölden kell világítani mindnek és az egyik nem világít, ott a zöld szál szakadt meg. Ha más főszín világít, akkor fel lett cserélve.
Tudni kéne a szalag típusát.
A javasolt méréshez a szalagon lévő közésekhez is hozzá kell férni.
Esetleg mérhetsz a profil és a GND között is, ha nem 0V, akkor valahol letestel. -
Új hozzászólás Aktív témák
HÁZIREND, kérem megszívlelni.
- Effektíve TKL méretűek a Corsair legújabb, numerikus paddal ellátott klaviatúrái
- iPhone topik
- Samsung Galaxy S25 Ultra - titán keret, acélos teljesítmény
- Melyik tápegységet vegyem?
- Azonnali alaplapos kérdések órája
- Facebook és Messenger
- Robot fűnyírók
- AMD Navi Radeon™ RX 9xxx sorozat
- Kínai és egyéb olcsó órák topikja
- Gaming notebook topik
- További aktív témák...
- BESZÁMÍTÁS! ASUS B760M i5 12400F 32GB DDR4 1TB SSD RTX 3070Ti 8GB Fractal Design R5 FSP 850W
- RÉSZLETFIZETÉS.SZLA.GAR. Új noblechairs Epic valódi bőr FEKETE - FEHÉR
- GYÖNYÖRŰ iPhone 13 mini 128GB Green -1 ÉV GARANCIA - Kártyafüggetlen, MS3333
- LG 27GN800P - 27" IPS - 2560x1440 - 144 hz 1ms - NVIDIA G-Sync - AMD FreeSync - HDR 10
- HIBÁTLAN iPhone 12 mini 64GB Green -1 ÉV GARANCIA - Kártyafüggetlen, MS3453
Állásajánlatok
Cég: Laptopműhely Bt.
Város: Budapest
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
