hát mást nem tudok rajta cserélni, de akkor miért felel az op-amp?
-
trufa12
addikt
Sziasztok, vagy egy gigabyte z97x gaming gt alaplapom, aminek a hangkártya részéhez cserélhető a műveleti erősítő, jelenleg egy opa2134pa van rajta , , azt szeretném kérdezni mire lehetne cserélni ??
melyik az a zenei műveleti erősítő ami mélyebb hangzást biztosít? mert ez tolja a magasat meg a közepet elég rendesen de a dinamika nem az előnye. meg a mély.
-
#67
tvamos
nagyúr
vodkaboy22
#65
tvamos
nagyúr
válasz
vodkaboy22
#65
üzenetére
Na... Hat az kevesebb, mint 1400 ev!
Es ebben mar van erosito is, vagy utana meg ezer evig hallgatni sem tudom?
Jo lesz nekem valami olcso cucc is, meg a 20-30 ezret is sajnalom ra!
De azert egyszer hallottam szolni egyet valami high end kiallitason.... Tudnak ezek valamit.
-
#62
#27483136
törölt tag
vodkaboy22
#61
#27483136
törölt tag
válasz
vodkaboy22
#61
üzenetére
Nem is a az a gond, hanem ha esetleg egy elég drága fülesnek akar valaki nekiugrani "vésővel és kalapáccsal", főleg a gari időn belül.
És tulkép mit nyer vele, ha megcsinálja? Mert jobb nem lesz tőle, az tuti.
A nagy impedanciájúak már pláne nem az olcsó kategória. -
#59
#27483136
törölt tag
vodkaboy22
#58
#27483136
törölt tag
válasz
vodkaboy22
#58
üzenetére

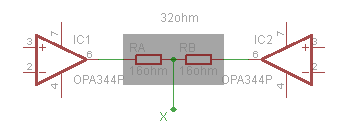

A hídkapcsolásnál át kell vezetékezni a fejhallgatót. Nem praktikus.
A hídkapcsolásnál a híd 1-1 erősítője fele ohmosnak látja a fejhallgatót. Vagyis a hídkapcsolás a 32 ohmos fülest 16 ohmosnak látja. Ez kb dupla torzítást is jelent. Nézd meg a torzítási méréseket, ahogy nő a füles impedanciája, úgy csökken a torzítás, szinte arányosan. -
#58
vodkaboy22
addikt
Lompos48
#43
vodkaboy22
addikt
-
buherton
őstag
Nem, hanem erre:
Matematikai Fourier transzformáció:Ai = 1/2To (integrál jel 0 -> To) i(t) cosi wo t dt
Bi = 1/2To (integrál jel 0 -> To) i(t) sini wo t dt
De ez ugye nem jó, mert két ábra kellene, továbbá az amplitúdó meghatározáshoz össze kell vetni a két ábrát, illetve nehezebb megvalósítani.
Méréstechnikai Fourier transzformáció:
j(t) = 1/To (integrál jel 0 -> To) j(t) dt + (szumma jel i = 1 végtelenig) Ci cos(i wo t + fí1)
Ci -> amplitúdó
Ez az ami kell nekünk hiszen továbbra is két ábra van, csak itt nem sin és cos jelekre fog bomlani, hanem amplitúdó és fázis eltolásra. Az utóbbival gyakorlatilag senki sem foglalkozik.
De még ez sem volt elég, így jött létre a
Komplex Fourier sor:
j(t) = (szumma jel n = -végtelen +végtelenig) Jn e^jnw0t
-
-
Lompos48
nagyúr

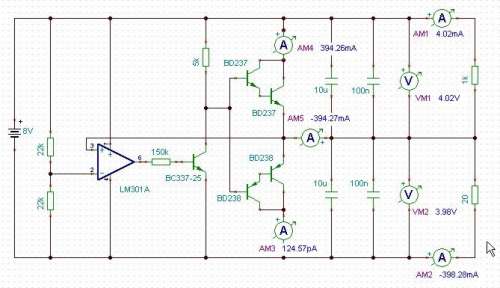

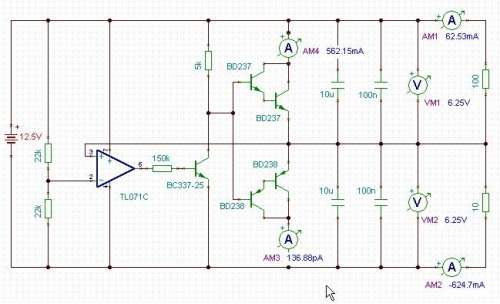

Kapásból átejtettél. Nem kell semmit felcserélni. Az opamp kimenetén ott van még egy "fejreállító" tranzisztor. És én hülye bekaptam a csalit és dolgoztam vele félórát. Szimuláld le Tinában és meglátod mennyire tökéletes akár asszimetrikus terheléssel is.
Szerencséd, hogy erre nincs találó smiley.
-
bkercso
nagyúr
válasz
#27483136
#39
üzenetére
Pont ezt modom, hogy a GND-n keletkező torzítás közös módusú tápingásként jelentkezik, hiszen nem csak a neminv. bemenetet mérem ehhez a gnd-hez, hanem a bemenetet és a kimenetet is.
http://tangentsoft.net/elec/bitmaps/vgrounds/rdiv.png 4,7k helyett a tizede is elég.
Lompos48: ha az opa bemeneteit felcserélted, nem?
-
#38
bkercso
nagyúr
wassermann
#33
bkercso
nagyúr
válasz
wassermann
#33
üzenetére
Nekem is! Ehhez pedig különösen egyszerű-de-jó megoldás egy virtual ground.
-
#34
#27483136
törölt tag
wassermann
#33
#27483136
törölt tag
válasz
wassermann
#33
üzenetére
Teljesen egyetértek.
Egyértelmű, hogy jobb minden "felesleges" alkatrészt eltávolítani az audió jel útjából, és inkább egy normális szimmetrikus tápba "befektetni". Úgy, ahogy az Erősítő-1-nél látható. -
#33
wassermann
addikt
wassermann
addikt
A kapcsolással szemben nekem egy dolog jut eszembe: sok az elem benne, sok tényező... nekem a direkt DC-csatolt invertáló erősítő a heppem. 1 IC, plussz 2 ellenállás a - bementen 1 a pozitívot húzza a földre. Az vajon, hogyan szólhat ugyanezzel az IC-vel ugyanekkora erősítést beállítva?
-
#27483136
törölt tag
Szia Lompos....
Tudom, hogy nem teljesen korrekt....de hát a lényeget meg kellett fogni valahogy (CMRR)Én a szoftveres mérésekkel nem vagyok annyira bizalmatlan. Mert az alapja a spektrum megmérése, a többi pedig számítás. ( Ha a szemünkkel is látszik a spektrumon, akkor pedig....)
-
bkercso
nagyúr

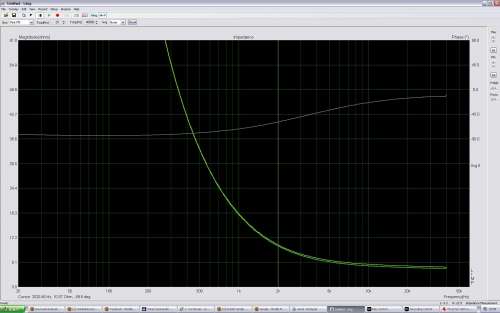

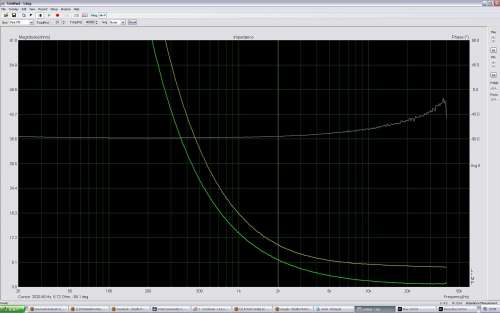

Csatolókondinak LowESR elkókat használok Hát még ha nem használnál semmit!
BTW, jók a gráfok!Buherton: Arra gondolsz, hogy a digitális világban a kernelt kicseréljük, hogy négyszögre bontson, ne szinuszra? No igen. Ettől még használható a Fourier is, csak lassabb a mi gépeinken. Analóg számítógépen meg az lenne a gyorsabb.
-
-
-
#27483136
törölt tag
Most látom, hogy a 3,3ohm beépítésének okára volt kérdés korábban, illetve félreértés.
Leginkább az az oka, hogy mikor bedugjuk a fülest, egy pillanatra zárlat lehet a kimeneten. Ezzel kiiktatjuk a visszacsatolást, ez időre nyílthurokban erősít az IC, majd magához is kell térnie ebből., Ez bajt nemigen okoz, csak így még ez is megszűnik.Én a LowESR kondik alkalmazását nem nagyon értem, bár jobb, azt meg kell hagyni, de mondjuk egy 8 ohmos hangszóró mellett teljesen mindegy, hogy 0,1ohm egy kondi soros ellenállása, vagy 0,04ohm. Az induktivitásuk is nyilván kisebb, de, hogy xxnH, vagy yynH, szerintem szintén nem döntő. A tgdeltájuk pedig teljesen azonos, a magas hang veszteségért pedig ez okolható. Az áramigénybevétel pedig nem akkora, hogy a hagyományos kondinak bármi gondot okozna.
-
-
#27483136
törölt tag
Nem szól olyan rosszul az a K77, bár a K121 sokkal jobb, 2 mp alatt kiderül. Érdekes, de a K77-nek van egy dobozhangja, ami viszont most mintha nem lenne. (???)
Mint észrevehetted, direkt szélsőségekre terveztem, hogy látszódjon, hogy a műveleti erősítő többre is képes, mint egy egyszerű erősítő.
A kondikorrigálásról azt gondolom: ha egy átlagostól 6szor jobb hangminőségű kicsatoló elkót akarsz venni, akkor vagy nincs olyan még feltalálva sem, vagy darabja 1000Ft. Így már megéri beáldozni egy kicsit a műveleti erősítő hangminőségéből.
Viszont arra is figyeltem, hogy ezek a frekvenciaátvitel "korrigálós" dolgok ne a hangfrekis tartományban legyenek. Vagy csak minimálisan.Persze, ha van egy kész kiforrott kapcsolás, akkor erősítést "csökkenteni" úgy érdemes, ahogy írtad. Ez végülis csak egy prototípus, egy demó.
Én arra gondoltam, hogy az R6 75-82k-ra növelésével megszüntetem a 2-4Hz körüli rezonanciát, és egy picit csökken ezzel a hangerő is. -
bkercso
nagyúr
válasz
#27483136
#12
üzenetére
Értem. Szerintem ez a kondikorigálás elviheti az IC-hangját, mivel messze nem lneáris erősítőként dolgozik így.
Egyébként én nem az erősítést szoktam piszkálni, hanem a potival kötök sorba ellenállást, így a hangkarakter nem változik.Hű, K77-em nekem is van. Iszonyú rossz hangú darab, ráadásul kényelmetlen is!
-
#27483136
törölt tag
Sziasztok, csak most kerültem elő...
A kimeneti ellenállás továbbra is csak a rövidzár miatti visszacsatolás-megszűnés ellen van.
@agressiv: igen, van is ilyen AC adapterem. Jó alternatív megoldás. Gondolkodtam rajta.
@bambano: Igen. De talán a szintetizátort leszámítva minden akusztikus hangszer szinuszos jelet produkál.
@bkercso: szubjektív az, hogy milyennek hallom (jónak
).... a fiam zenész, dicsérte.
Egyébként még így is foglalkoztat az erősítés visszavétele, mert életveszélyes, ahogy a 32ohmos (K77) AKG-vel tud szólni. Még az 55ohmosommal is az (K121). A kimenő kondi 2-4Hz-en 90fokos fázistolást csinál (vagyis 20Hz-en még kb alig10-20 fokot, de ezt az IC kiveszi). Ehhez jön az, amit a visszacsatolás okoz. E miatt van az a kis 2-4Hz-es jól csillapított rezonancia, ami kiemelést okoz, ez látszik a 32 ohmos mérésnél, ettől egyenesedik ki a frekiátvitel az 55ohmos mérésnél. Nagyfrekin nem okoz fázistolást a kicsatoló kondi. -
bkercso
nagyúr
magasabb tápfesz mellett, könnyű túlvezérelni egy fülest..
Azért azt észreveszed, miközben megsüketülsz.
Az lenne a lényeg, hogy nagyobb tápfesznél rosszabb az erősítő hatásfoka, és a többlethőt az erősítőről kell elvezetni.A ferrit torzíthatja a magasabb frekvenciájú jelet.
Ezt tapasztalatból mondod, vagy csak nagyon egyszerűsítesz? Egy kis 0805-ös SMD ferrit bead, amin 3-10 menet van csak semmit nem csinál 20kHz-en. Induktivitása 0,1uH körüli.
120 ohm @100 MHz -
#10
wassermann
addikt
wassermann
addikt
Nagyon régen nem foglalkoztam utoljára ilyesmivel - itthon egy gyufásskatulyányi "D" osztályú cucc muzsikál már. Ennek ellenére nagyon tetszett, a visszacsatolás megvalósítása pedig szuper!
-
agressiv
addikt
Szerintem az IC melegszik jobban, nem a fejes, mivel az erősítő kimenetén minden esetben a kívánt jel áll elő.
A kimenő teljesítményt a tápfeszültség határozza meg és magasabb tápfesz mellett, könnyű túlvezérelni egy fülest..
A kimeneti 3,3 ohm minek kell? Nagyfreki ellen ferrit bead-et szerencsésebbnek tartok, mivel hangfrekin az csak 0,05 ohm vagy ilyesmi.
A ferrit torzíthatja a magasabb frekvenciájú jelet.
-
bkercso
nagyúr
Ez is jó cikk lett, köszönjük!
Néhány észrevételt ha megengedsz/engedtek:A túl nagy táp veszélyezteti a fejhallgató életét, felesleges melegedést okoz. Szerintem az IC melegszik jobban, nem a fejes, mivel az erősítő kimenetén minden esetben a kívánt jel áll elő.

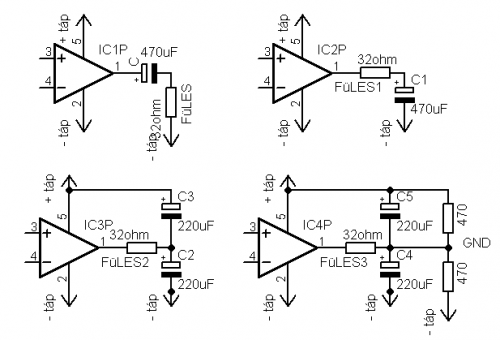

Csatolókondik helyett én jobban szeretek tápfelezést használni. Invertáló erősítőnél a tápfelező hibája a CMRR-el csökken.
Akimenőkondi utáni visszacsatolásnál nem forgat fázis nagy frekin a kimenőkondi? Nem lesz ettől gerjedés?A kimeneti 3,3 ohm minek kell? Nagyfreki ellen ferrit bead-et szerencsésebbnek tartok, mivel hangfrekin az csak 0,05 ohm vagy ilyesmi.
Az erősítő hangját milyennek hallottad?
-
Szép munka, korrekt, grat
-
#4
Ramachandra
csendes tag
Ramachandra
csendes tag
Koszonet mind a ket cikkert!
Érdekes biztos a bonyolultsága miatt de diszkrét vagy sima kis opa-s erősítők között a piacon nem látni hídba kapcsoltat. Drága vagy rossz lenne?
![;]](http://cdn.rios.hu/dl/s/v1.gif)
(Én se voltam biztos benne.
)
