Új hozzászólás Aktív témák
-
AKG
tag
Persze hogy van.

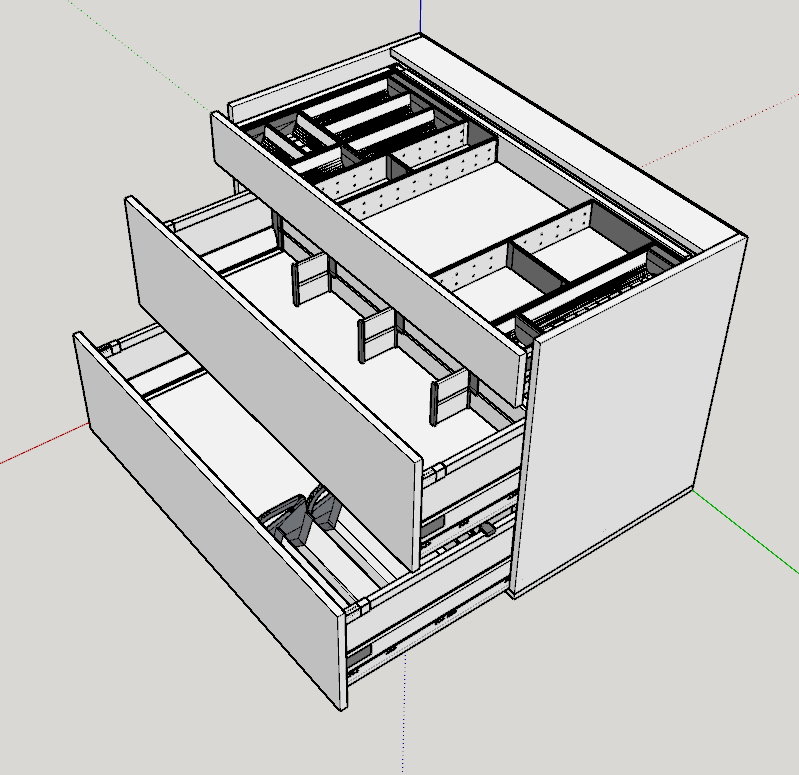

Én azt csináltam,hogy a kompett fiókot elhelyeztem a térben,azaz:

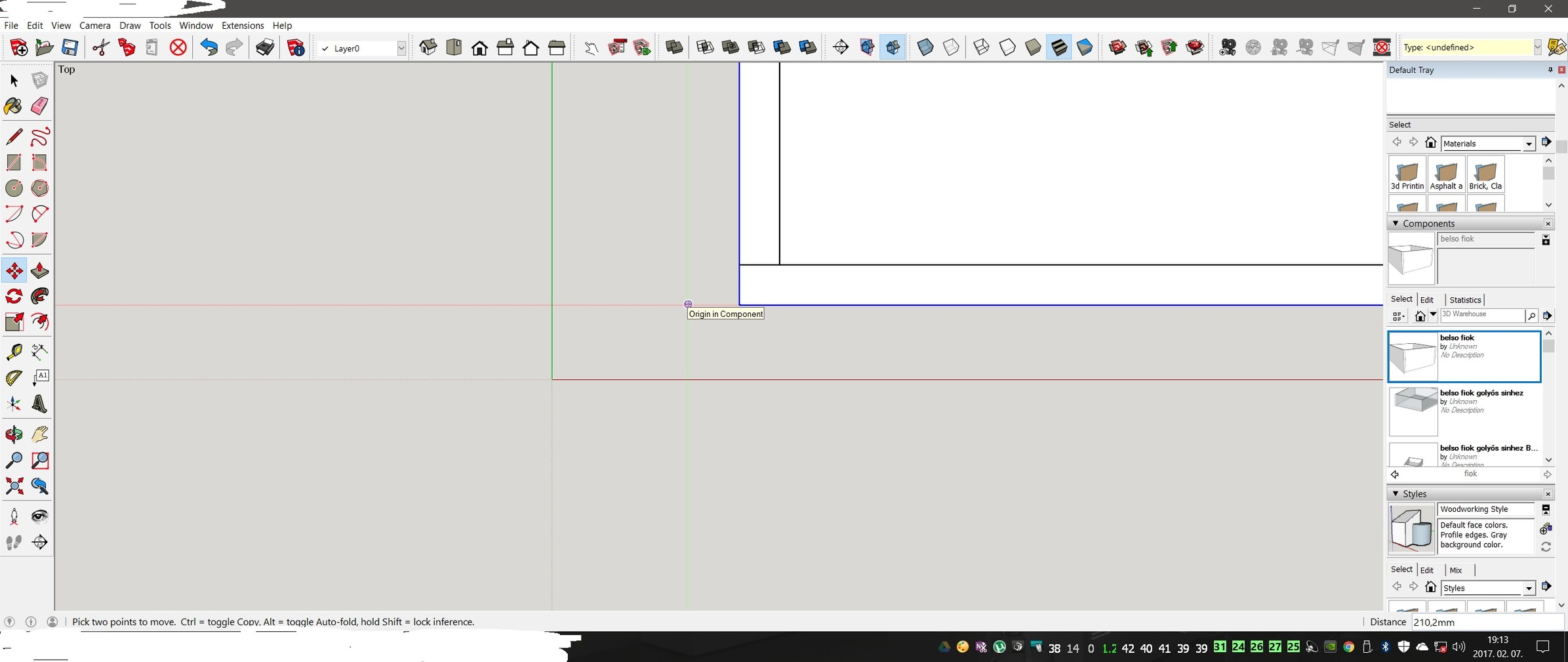

A kompell fiók a dinamikus komponens,és pl az x tengelyen az egészet eltoltam 18 mm re.
Így létrejön egy "fogáspont"
Haa ezt behúzod egy korpuszra,a fogáspontnál megfogva pontosan tud illeszkedni a korpusz külső síkjához.
Telefonról írok,este akár képet is készítek,hogy egy dologra gondoltunk? -
AKG
tag
Persze.
Asztalos vagy,az első szám a hossza,azaz a szálirány.
Dinamikus komponensnél add atribute,majd or enter other name alul.
Beírod hossz,majd egyenlő a száliránnyal.Utána mégegyszer a szélesség miatt.
Ha riportot csinálsz,a hosszt meg a szélesség-et engedélyezed.Valahogy így:
-
-
AKG
tag
Na most lett tele a hócipőm a programmal:
Elöljáróban annyit,hogy 8 év solidworks után tanultam meg ezt a programot 2 hét alatt.
Elkészítettem egy standard korpusz könyvtárat parametrizálva,anyagjegyzékkel.(kb 50 féle korpusz)
Alapban mm a mértékegység,0 a tűrés.
Ennek ellenére a képleteket csak centiben lehetett megadni.
Egye kukac,hiszen csak egy tizedesjegy

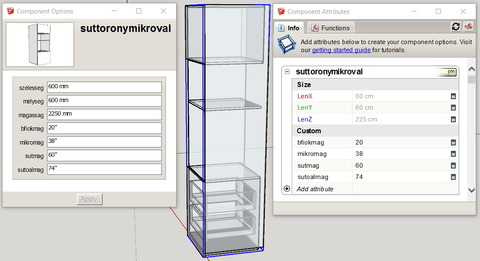

A component attributes alatt bizonyos etalon paraméterek is centiben szerepelnek(pl. a belső fiók magassága,ez alapján átszámolja a belső fiók lapalkatrészeit)És most jön a poén: Ugyanezek a paraméterek a component options ablakban már csak inch mértékegységgel helyesek
Ennek tényleg így kell működnie?
-
AKG
tag
Üdv mindenkinek.
Következő kérdésem lenne.
A neten láttam egy cutlist nevű plugint.
Ehhez hasonlót keresnék.
Adott egy modell,ami többféle alkatrészből épül fel.
A modell alkatrészei componensként vannak mentve,és a szükséges infók definiálva (név,cikkszám,eladási ár,tömeg,térfogat) vannak.
Azt szeretném elérni,hogy ha többféle modellt illesztek be egy tervbe,az ott szereplő alkatrészeket,modellszintre lebontva egy excelbe tudjam exportálni.Segítségeteket előre is köszönöm.
