#112

P.H. senior tag

2021-01-29 21:23:31 #112

P.H.

senior tag

Skeleton of code adjusted to Zen(1) and Zen+ (i. e. placeholder codes omitted).

Runs constantly at 3.4 IPC (of maximum 4.0 due to the 4 available ALU-s) for 50x50 matrices, this means 85% utilization.

Since more than 90% percent of instructions need ALU, so important theorem is the way of instruction distribution among the ALUs. This is true for all other microarchitectures as well.

{ } movsx ebx,byte ptr [eax+E.FIELD0+00h] { } mov esi,ebp { } xor edx,edx { } and esi,-8 { } mov [edi+__A],ebp { } mov ecx,ebp @init: { } mov [edi+esi*08h+(00h*08h)+__B],edx { } mov [edi+esi*08h+(04h*08h)+__B],edx { } sub esi,-8 { } jnz @init @@a: { } cmp ebx,ebp { } lea esi,[ebp+ebx*04h] { } movsx ebx,byte ptr [eax+E.FIELD0+01h] { } lea eax,[eax+01h] { } mov [edi+esi*08h+__B],ebp { } cmova esi,edx { } mov [edi+ecx*08h+__C],esi { } add ecx,04h { } jnz @@a { } mov eax,[edi+ebp*08h+__C] { } mov ebx,ebp { } mov edx,edi { } jmp @b @@ROWS: { } mov eax,[edi+ebx*08h+(04h*08h)+__C] { } add ebx,04h { } jz @@COLS @next0b: { } mov [edi+ebx*08h+__D],eax { } sub edx,ebp { } mov [edi+ebx*08h+R],eax { } add eax,ebp { } jc @@ROWS { } lea ecx,[ebp+04h] { } mov esi,[edx+ebp] { } or esi,[edi+ebp*08h+__B] { } and ecx,-8 { } mov ebp,[edi+ecx*08h+__B] @findr: { } or ebp,[edx+ecx+00h] { } cmp ebp,eax { } cmovb eax,ebp { } mov ebp,[edx+ecx+04h] { } or ebp,[edi+ecx*08h+(04h*08h)+__B] { } cmp ebp,esi { } cmovb esi,ebp { } mov ebp,[edi+ecx*08h+(08h*08h)+__B] { } add ecx,08h { } jnz @findr { } cmp eax,esi { } mov ebp,[edi+__A] { } cmovb esi,eax { } neg esi { } mov [edi+__L+ebx*08h+__F],esi { } jle @ROWS @@EXIT: { } mov esi,[esp+_X] { } mov [esi+E.O],7FFFFFFFh { } jmp @outside @free0col: { } add [edi+__0],ebp { } mov [edi+__Y],esi { } mov ecx,0FFFFFFFFh @@COLS: { } mov [edi+ebp*08h-(04h*08h)+__B],ebx @mark: { } mov [edi+__L+ebx*08h+__CC],esi { } mov esi,[edi+__L+ebp*08h+__F] { } mov edx,ebp @nextc: { } lea eax,[ebx-04h] { } mov [edi+__L+ebx*08h+__M],ecx { } mov ecx,[edi+ebx*08h-(04h*08h)+__B] { } mov ebx,eax { } sub eax,ebp { } jc @@init0 { } xor ecx,-1 { } jns @nextc @findc: { } add esi,[eax+edi] { } or esi,[edi+edx*08h+__D] { } lea edx,[edx+04h] { } jz @testr { } sub eax,ebp { } cmp esi,ecx { } cmovb ecx,esi { } mov esi,[edi+__L+edx*08h+__F] { **} cmp edx,00h { **} jnz @findc { } mov eax,ebx { } mov edx,ebp { } mov esi,ecx { **} cmp ecx,00h { **} js @@EXIT @seek0: { } mov ecx,[edi+__L+edx*08h+__F] { } sub eax,ebp { } add edx,04h { } jg @free0col { } add ecx,[eax+edi] { **} cmp ecx,esi { **} jnz @seek0 @testr: { } lea ecx,[edx-04h] { **} test [edi+edx*08h-(04h*08h)+__C],ebx { **} js @seek0col { } mov [edi+ebx*08h+__B],ecx { } mov [edi+edx*08h-(04h*08h)+__C],ebx { } xor ecx,ecx { } jmp @mark @@init0: { } mov [edi+__I],ecx { } mov eax,ecx { } sal ecx,10h { } jnz @scan { } mov eax,edi { } mov esi,[esp+_X] { } jmp outside @@1ST_STEP: { } movsx esi,ax { } mov esi,[edi+esi*08h+__C] { } neg edx @1ST_STEP: { } movsx ecx,byte ptr [edi+__L+ebx*08h+__S+__M] { } and ecx,edx { } sub [edi+__L+ebx*08h+__CC],ecx { } movsx ecx,byte ptr [edi+ebx*08h+__S+R] { } and ecx,edx { } sub [edi+__L+ebx*08h+__F],ecx { } add ebx,04h { } jnz @1ST_STEP { } mov ecx,[edi+__I] { } movsx ebx,ax { } sar eax,10h { **} test esi,esi { **} jz @@2ND_STEP { } add dword ptr [edi+__A],-1 { } mov [edi+ebx*08h+R],eax { } mov [edi+__L+esi*08h+__M],ebx { } cmp esi,ecx { } cmovb ecx,esi { } mov ebx,ebp { } mov [edi+__I],ecx { } jmp @@6TH_STEP @pass: { } mov eax,ecx { } sar ecx,10h { } cmovnc eax,[edi+__W] { } mov [edi+__W],eax { } lea ebx,[ebp+00h] { } mov [edi+__L+ecx*08h+__M],esi @nx: { } mov esi,[edi+__L+ecx*08h+__M +(04h*08h)] { } add ecx,04h { } jz @@1ST_STEP { **} cmp esi,[edi+__A] { **} jbe @nx @@6TH_STEP: { } mov esi,[edi+__L+ecx*08h+__CC] { } lea ebx,[ebp-04h] { } { x1 } nop { } mov eax,ecx { } mov [edi+__Y],esi @ffd: { } sal ecx,10h { } mov esi,[edi+__L+ebx*08h+(04h*08h)+__F] @z: { **} cmp ebx,-4 { **} jz @pass @scan: { } add ebx,04h { } sub eax,ebp { } sub esi,[edi+__Y] { } add esi,[edi+eax] { } or esi,[edi+ebx*08h+R] { } jz @@5TH_STEP { } cmp esi,edx { } cmovb cx,bx { } cmovb edx,esi { } mov esi,[edi+__L+ebx*08h+(04h*08h)+__F] { **} cmp ebx,-4 { **} jz @pass { } add ebx,04h { } sub eax,ebp { } sub esi,[edi+__Y] { } add esi,[edi+eax] { } or esi,[edi+ebx*08h+R] { } jz @@5TH_STEP { } cmp esi,edx { } cmovb cx,bx { } cmovb edx,esi { } mov esi,[edi+__L+ebx*08h+(04h*08h)+__F] { } db $66,$66,$66; nop { } jmp @zZ @@5TH_STEP: { } mov esi,ecx { } sar ecx,10h { } cmovnc esi,[edi+__W] { } mov [edi+__W],esi { } mov esi,[edi+ebx*08h+__C] { **} test esi,esi { **} jz @2ND_STEP { } mov [edi+ebx*08h+R],ecx { } mov [edi+__L+esi*08h+__M],0FFFFFFFFh { **} cmp word ptr [edi+__W],bx { **} jz @re { **} cmp esi,ecx { **} jae @ffd { } mov ecx,esi { } mov eax,[edi+__I] { } cmp esi,eax { } cmovb eax,esi { } mov [edi+__I],eax { } jmp @@6TH_STEP @re: { } mov ecx,[edi+__I] { } add dword ptr [edi+__A],-1 { } mov edx,esi { } cmp esi,ecx { } cmovb ecx,esi { } mov [edi+__I],ecx { } jmp @@6TH_STEP @@2ND_STEP: { } mov ecx,eax @2ND_STEP: { } mov [edi+ebx*08h+__C],ecx { } mov edx,[edi+ecx*08h+__B] { } mov [edi+ecx*08h+__B],ebx { } mov ecx,[edi+edx*08h+R] { } mov ebx,edx { } add edx,ebp { } jc @2ND_STEP { } mov ecx,esi { } sub [edi+__0],ebp { } jz @@outside @@9ST_STEP: { } mov eax,[edi+esi*08h-(04h*08h)+__B] { } xor eax,-1 { } mov [edi+__L+esi*08h-(04h*08h)+__M],eax { } lea esi,[esi-04h] { } cmovs ecx,esi { } mov ebx,[edi+esi*08h+__D] { } mov eax,[edi+esi*08h-(04h*08h)+__B] { } mov [edi+esi*08h+R],ebx { **} cmp ebp,esi { **} jz @i9 { } xor eax,-1 { } mov [edi+__L+esi*08h-(04h*08h)+__M],eax { } lea esi,[esi-04h] { } cmovs ecx,esi { } mov eax,[edi+esi*08h+__D] { } mov [edi+esi*08h+R],eax { **} cmp ebp,esi { **} jnz @@9ST_STEP @i9: { } mov [edi+__I],ecx {- } jmp @@6TH_STEP

#111

P.H. senior tag P.H. #105

2019-08-03 03:37:33 #111

P.H.

senior tag

válasz P.H. #105 üzenetére

Örömmel jelentem, hogy lassabb nem lett

............................. { } movsx ebx,byte ptr [edx] { } xor eax,eax { } mov esi,ebp { } mov [edi+__N],ebp { } and esi,-8 { } mov ecx,ebp @init: { } mov [edi+esi*08h+(00h*08h)+__K],eax { } mov [edi+esi*08h+(04h*08h)+__K],eax { } add esi,08h { } jnz @init @argument { } cmp ebx.00h { } lea eax,[ebp+ebx*04h] { } movsx ebx,byte ptr [edx+01h] { } lea edx,[edx+01h] { } mov [edi+eax*08h+__K],ebp { } cmovs eax,esi { } mov [edi+ecx*08h+__F],eax { } add ecx,04h { } jnz @argument { } mov [edi+ebp*08h-(04h*08h)+__K],esi { } lea edx,[ebp-04h] { } mov ebx,edi { } jmp @next0row @ROWS: { } mov [edi+__LEFT1+edx*08h+__W],esi @next0row: { } mov eax,[edi+edx*08h+(04h*08h)+__S] { } add edx,04h { } jz @@COLUMNS { } mov [edi+edx*08h+B],eax { } xor esi,esi { } mov [edi+edx*08h+_R],eax { } sub ebx,ebp { **} test eax,eax { **} jnz @@ROWS { } lea ecx,[ebp+04h] { } mov esi,[ebx+ebp] { } or esi,[edi+ebp*08h+__K] { } and ecx,-8 @findrowmin: { } mov eax,[ebx+ecx] { } or eax,[edi+ecx*08h+__K] { } add ecx,08h { } cmp eax,ebp { } cmovb ebp,eax { } mov eax,[ebx+ecx-04h] { } or eax,[edi+ecx*08h-(04h*08h)+__K] { } cmp eax,esi { } cmovb esi,eax { **} cmp ecx,00h { **} jnz @findrowmin { } cmp ebp,esi { } cmovb esi,ebp { } mov ebp,[edi+__N] { } neg esi { } jle @@ROWS @@XXX: { } mov esi,[esp+_A] { } mov ecx,[esp+_I] { } mov dword ptr [esi+A.OPTIMUM],? { } mov ebx,[esi+TRESULT.NEXT] { } jmp ecx @free0col: { } add dword ptr [edi+__0COUNTER],-1 { } mov [edi+__CCOLMIN],esi { } mov ecx,0FFFFFFFFh { } mov [edi+ebp*08h-(04h*08h)+__K],edx @0col: { } mov [edi+__LEFT1+edx*08h+__COLMOD],esi @@COLUMNS: { -} mov ebx,ebp @next0col: { } mov [edi+__LEFT1+edx*08h+__C],ecx { } mov ecx,edi+edx*08h-(04h*08h)+__K] { } lea eax,[edx-04h] { } sub eax,ebp { } js @@INIT0COL { } sub edx,04h { } xor ecx,-1 { } jns @next0col @findcolmin: { } mov esi,[eax+edi] { } add esi,[edi+__LEFT1+ebx*08h+__U] { } or esi,[edi+ebx*08h+__S] { } jz @test0row { } sub eax,ebp { } cmp esi,ecx { } cmovb ecx,esi { } add ebx,04h { } jnz @findcolmin { } mov eax,edx { } lea ebx,[ebp-04h] { } mov esi,ecx { } cmp ecx,00h { } js @@XXX @seek0col: { } mov ecx,[edi+__LEFT1+ebx*08h+(04h*08h)+__W] { } sub eax,ebp { } add ebx,04h { } jz @free0col { } add ecx,[eax+edi] { **} cmp ecx,esi { **} jnz @seek0col @test0row: { } mov ecx,[edi+ebx*08h+B] { **} test ecx,ecx { **} js @seek0col { } mov [edi+ebx*08h+B],edx { } mov [edi+edx*08h+__K],ebx { } jmp @0col @@INIT0COL: { } lea eax,[edi+ecx] { } mov [edi+__L],ecx { } neg ebp { } sal ecx,10h { } jnz @init2col { -} xor esi,esi { } jmp @@FINISHED @@5TH_STEP: { -} mov edx,esi { } movsx esi,si { } sar eax,10h @5TH_STEP: { } movsx ecx,byte ptr [edi+__LEFT1+ebx*08h+__SIGN+__C] { } and ecx,edx { } add [edi+__LEFT1+ebx*08h+__COLMOD],ecx { } movsx ecx,byte ptr [edi+ebx*08h+__SIGN+_R] { } and ecx,edx { } add [edi+__LEFT1+ebx*08h+__W],ecx { } add ebx,04h { } jnz @5TH_STEP { } mov edx,es:[edi+esi*08h+B] { } db $8B,$8C,$3B,__L,?,?,? { **} test edx,edx { **} jz @@4TH_STEP { } add dword ptr [edi+__PN],-1 { } mov [edi+esi*08h+_R],eax { } mov [edi+__LEFT1+edx*08h+__C],esi { } cmp edx,ecx { } cmovb ecx,edx { } sub ebx,ebp { } mov [edi+__L],ecx { } jmp @@9ND_STEP @fast6forward: { } mov esi,[edi+__LEFT1+ebx*08h+(04h*08h)+__W] { } add ebx,04h { } jz @pass8col { } sal ecx,10h { } jmp @loop @pass8col: { } mov eax,[edi+__N] { } sub ebx,ebp { } mov [edi+__LEFT1+ecx*08h+__C],eax @next20col: { } add ecx,04h { } jz @@5TH_STEP { clears ECX register { **} cmp [edi+__LEFT1+ecx*08h+__C],eax {0**} jbe @next20col @@8ND_STEP: { } mov esi,[edi+__LEFT1+ecx*08h+__COLMOD] { } lea eax,[edi+ecx] { } mov [edi+__CCOL],esi { } imul ecx,00010000h @init2col: { } add eax,ebp { } mov esi,[edi+ebx*08h+__W] @loop: { } sub esi,[edi+__COLMIN] { } add esi,[eax] { } lea eax,[eax+ebp] { } jo @over6flow { } or esi,[edi+ebx*08h+_R] { } jz @@11D_STEP { } cmp esi,edx { } cmovb edx,esi { } cmovb cx,bx @over6flow: { } mov esi,[edi+__LEFT1+ebx*08h+(04h*08h)+__W] { } add ebx,04h { } jnz @loop { -} mov eax,ecx { } sar ecx,10h { } cmovc esi,eax { } mov [edi+__MC],esi { } jmp @pass8col @@11D_STEP: { -} mov esi,ecx { } sar ecx,10h { } cmovnc esi,[edi+__M] { } mov [edi+__MC],esi { } mov esi,[edi+ebx*08h+B] { **} test esi,esi { **} jz @4TH_STEP { } mov [edi+ebx*08h+_R],ecx { } mov [edi+__LEFT1+esi*08h+__C],-1 { **} cmp word ptr [edi+__MC],bx { **} jz @re2start { **} cmp esi,ecx { **} jae @fast6forward { } mov ecx,esi { } xor ebx,ebx { } mov eax,[edi+__L] { } sub ebx,ebp { } cmp esi,eax { } cmovb eax,esi { } mov [edi+__L],eax { } jmp @@7ND_STEP @re2start: { } mov ecx,[edi+__L] { } xor ebx,ebx { } add dword ptr [edi+__PN],-1 { } mov edx,esi { } cmp esi,ecx { } cmovb ecx,esi { } sub ebx,ebp { } mov [edi+__L],ecx { } jmp @@6ND_STEP @@4TH_STEP: { } mov ecx,eax { } mov ebx,esi @4TH_STEP: { } mov [edi+ebx*08h+BB],ecx { } mov edx,[edi+ecx*08h+__K] { } mov [edi+ecx*08h+__K],ebx { } mov ebx,edx { } mov ecx,[edi+edx*08h+_R] { } sub edx,ebp { } jnc @4TH_STEP { } xor esi,esi { } mov ebx,edx { } sub dword ptr [edi+__0COUNTER],-1 { } jz @@FINISHED @@1ST_STEP: { } mov eax,[edi+esi*08h-(04h*08h)+__K] { } xor eax,-1 { } mov [edi+__LEFT1+esi*08h-(04h*08h)+__C],eax { } lea esi,[esi-04h] { } mov eax,[edi+esi*08h+__S] { } cmovs ecx,esi { } mov [edi+esi*08h+_R],eax { **} cmp edx,esi { **} jnz @@1ST_STEP { } nop { } mov [edi+__L],ecx { } jmp @@5ND_STEP @@FINISHED: { } mov eax,edi { } mov ecx,[esp+_KIMENET] { } mov ebp,edx @@results: { } mov ebx,[edi+edx*08h+__B] { } sub eax,ebp { } add esi,[eax+ebx] { } sub ebx,ebp { } shr ebx,02h { } mov [ecx],bl { } add ecx,01h { } add edx,04h { } jnz @@results (CODE)

#110

P.H. senior tag P.H. #108

2016-03-27 04:14:35 #110

P.H.

senior tag

válasz P.H. #108 üzenetére

Egy program sosincs befejezve, csak abbahagyva van.

@FIX_character: {@A2} {0} mov [edi],al {1-} mov ecx,edx {2} add edi,01h @@FIX_symbol: {@A9} {0} mov eax,(($1 shl ZFIX_aMAXBITS)-1) {1} shl ebp,cl {@B0} {2} xor ecx,(03h shl 03h) {0} and ax,bx {1} or edx,(03h shl 03h) {2} shr ecx,03h {0} or ebx,ebp {1} add esi,ecx @@FIX_code: {@C0} {2} mov ecx,dword ptr [ZFIXED_RELOC+eax*08h+_SIZE] {0} mov ebp,[esi] {1} mov eax,dword ptr [ZFIXED_RELOC+eax*08h+_CODE] {@D0} {2} shr ebx,cl {0*} sub edx,ecx {1*} jnc @FIX_character @FIX_length: {2} sar ecx,10h {0} and al,bl {1} sub dl,cl {2} shr ebx,cl {@FF} {0-} movzx ecx,al {@02} {1} sar eax,10h {2} jz @NXSECTION {0} sub eax,ecx {1-} movzx ecx,bl @FIX_distance: {@10} {2} sub edx,ZFIX_dBITS {0} mov [esp+_MOVELEN],eax {1} sub edi,eax {2} mov eax,dword ptr [ZFIXED_DISTx8+ecx*04h] {@20} {0-} movzx ecx,dl {1} shr ebx,ZFIX_dBITS @FIX_load: {2} or edx,(03h shl 03h) {0} shl ebp,cl {1} xor ecx,(03h shl 03h) {2} shr ecx,03h {@31} {0} or ebx,ebp {1} mov ebp,[esp+_MOVELEN] {2} movzx edx,dl {0} add esi,ecx {1-} mov ecx,eax {2} sar eax,10h {@41} {0} jns @FIX_movechar {1} jc @FIX_moveword {2} mov ebp,00000001h @FIX_movedword: {0} sub dl,cl {1} shl ebp,cl {2} add eax,edi {@50} {0} add ebp,0FFFFFFFFh {1} and ebp,ebx {2} shr ebx,cl {0} mov ecx,[esp+_MOVELEN] {1} sub eax,ebp @FIX_move4byte: {@60} {0} mov ebp,[ecx+eax+00h] {1} mov [edi+ecx+00h],ebp {2} mov ebp,[ecx+eax+04h] {0} mov [edi+ecx+04h],ebp {1*} add ecx,08h {@71} {2*} js @FIX_move4byte {0-} mov ecx,edx {1} mov ebp,[esi] {2} jmp @@FIX_symbol { x4 } lea eax,[edx+edx+01h] @FIX_movechar: {@60} {0} movzx eax,byte ptr [ebp+edi-01h] {0} imul ecx,eax {1-} mov eax,ebx @FIX_move1byte: {0} mov [edi+ebp+00h],ecx {@70} {1} mov [edi+ebp+04h],ecx {2*} add ebp,08h {0*} js @FIX_move1byte {1} and eax,(($1 shl ZFIX_aMAXBITS)-1) {2} jmp @@FIX_code @FIX_moveword: {@80} {0} add eax,edi @FIX_move2byte: {@82} {0} movzx ecx,word ptr [eax+ebp+00h] {1} mov [edi+ebp+00h],cx {2} movzx ecx,word ptr [eax+ebp+02h] {@8F} {0} mov [edi+ebp+02h],cx {@94} {1*} add ebp,04h {2*} js @FIX_move2byte {0-} mov eax,ebx {1} and eax,(($1 shl ZFIX_aMAXBITS)-1) {@A0} {2} jmp @@FIX_code

#109

P.H. senior tag

2015-11-07 03:23:40 #109

P.H.

senior tag

Procuction Code. P4 ready. Core2-n, K10-en, Bulldozeren, P4-en 12%-kal gyorsabb, mint a W..R.r.

@samechar: {@80} {0**} cmp edx,ebp {1**} jae @initrepeat @compression: {2} cmp cl,[esi+edx+01h] {0} lea edx,[edx+01h] {1} jz @samechar @initrepeat: { } { x1 } and ebp,00h {@90} { **} cmp edx,(03+01) { **} jae @special { long jump instruction } { } mov ch,cl { } { x1 } mov ss:[esp+_ENCODED],edi @repeat: {@A0} {0-} lea edi,[eax+ebx] {1} and eax,(__WINDOW-1) {2**} cmp edi,-(__WINDOW) {0**} jbe @pre_encode {@B0} {1} add edi,esi {2} mov eax,[esp+_PREV+eax*04h] {0**} cmp ch,[edi+ebp] {1**} jnz @repeat {2**} cmp cl,[edi+00h] {0**} jnz @repeat {@C0} {1-} xor edx,edx @length: {@C2} {0**} cmp edx,[esp+_MAXRANGE] {1**} jae @maximum_repeat {2} movzx ecx,byte ptr [esi+edx+01h] {0} cmp cl,[edi+edx+01h] {@D1} {1} lea edx,[edx+01h] {2} jz @length {0} movzx ecx,byte ptr [esi+00h] {1} mov ch,[esi+ebp] {2**} cmp edx,ebp {0**} jbe @repeat {@E0} {1-} mov ebp,edx {2} mov ch,[esi+edx] {0} mov [esp+_MOVEDIST],edi {2} jmp @repeat { x6 } test ebx,00000000h {@F0} { x4 } xor ebp,ebp; xor esi,esi @maximum_repeat: {@F4} {0} mov [esp+_MOVEDIST],edi {1} mov ebp,00000028 {2-} xor eax,eax {0-} xor ebx,ebx {@00} {1} mov edi,[esp+_ENCODED] {2**} cmp edx,00000258 {0**} jz @indexed {1} movzx ecx,byte ptr [esi+00h] {2-} mov ebp,edx @pre_encode: {@11} {0} mov edi,[esp+_ENCODED] {1-} xor ebx,ebx {2*} sub ebp,03h {0*} jb @encode_alpha {@20} {1-} movzx eax,bl {2} lea edx,[ebp+03h] { } jz @indexed @encode_length: {---} bsr ecx,ebp {0*} sub ecx,02h {1*} jle @indexed {@30} {2-} mov ebx,ebp {0} shr ebp,cl {1-} mov eax,ebp {2} lea ebp,[ebp+ecx*04h+00h] {0} shl eax,cl {1} xor ebx,eax {2-} mov eax,ecx @indexed: {@40} {0} mov ecx,dword ptr [ZFIXED_ENCODE+257*04h+ebp*0 {1} mov ebp,[esp+_ZIPPED] {2} add al,cl {0} shl ebx,cl {1} shr ecx,10h {@52} {2} or ebx,ecx {0-} mov ecx,edi {1} and ecx,07h {2} shr edi,03h {0} shl ebx,cl {1} or bl,[edi+ebp] {@61} {2} add ecx,eax {0} mov eax,[esp+_MOVEDIST] @writelength: {0} mov [edi+ebp],bl {1} add edi,01h {2} shr ebx,08h {0*} sub ecx,08h {@72} {1*} jge @writelength @encode_distance: { } { x3 } mov ebp,00000000h { } sub eax,esi { } xor eax,-1 {@80} { } lea edi,[edi*08h+ecx*08h+00] { } jz @distindexed {---} bsr ecx,eax {0*} sub ecx,01h {1*} js @distindexed {2-} mov ebx,eax {@90} {0} shr eax,cl {1-} mov ebp,eax {2} lea eax,[ecx*02h+eax] {0} shl ebp,cl {1} xor ebx,ebp {2-} mov ebp,ecx {0} shl ebx,05h @distindexed: {@A0} {0} or ebx,dword ptr [REVERSE2_5+eax*04h] {1-} mov ecx,edi {0} shr edi,03h {2} mov eax,[esp+_ZIPPED] {@B0} {1} and ecx,07h {2} shl ebx,cl {0} or bl,[edi+eax] {1} lea ecx,[ecx+ebp+05h] {2} mov ebp,[esp+_HASH] @writedistance: {@C0} {0} mov [edi+eax],bl {1} add edi,01h {2} shr ebx,08h {0*} sub ecx,08h {1*} jge @writedistance { } add edx,esi {@D0} { } lea edi,[edi*08h+ecx] { -} mov eax,ebp { } jmp @administration { x9 } xor eax,eax; xor ebp,ebp; mov edx,00000000h {@00} { x4 } xor edx,edx; xor ecx,ecx @encode_alpha: {@04} {0} mov ebp,[esp+_ZIPPED] {1-} movzx edx,cl {2-} mov ecx,edi {0} shr edi,03h {@10} {1} mov edx,dword ptr [ZFIXED_ENCODE+edx*04h] {2} and ecx,07h {0} movzx eax,dx {1} shr edx,10h {@20} {2} shl edx,cl {0} add ecx,eax {1} mov eax,[esp+_HASH] {2} or dl,[edi+ebp] @writechar: {0} mov [edi+ebp],dl {1} add edi,01h {@31} {2} shr edx,08h {0*} sub ecx,08h {1*} jge @writechar { } lea edx,[esi+01h] { } lea edi,[edi*08h+ecx+00h] @administration: {@20} {0} mov ecx,[esp+_LAST+eax*04h] {1} mov [esp+_LAST+eax*04h],esi {2} shl eax,__BITS {0} and eax,__LOOKUP-1 {1-} mov ebp,esi {2} xor al,[esi+03h] {0} add esi,01h {1} and ebp,(__WINDOW-1) {2} mov [esp+_PREV+ebp*04h],ecx {0**} cmp esi,edx {1**} jnz @administration @nextloop: {0} mov [esp+_HASH],eax {@70} {1} mov ebp,[esp+_LEN] {2} sub ebx,esi {0} mov eax,[esp+_LAST+eax*04h] {1-} xor edx,edx {2} movzx ecx,byte ptr [esi+00h] {0*} sub ebp,esi {1*} jz @finalize {2**} cmp ebp,00000258 {@90} {0**} jae @compression { } mov [esp+_MAXRANGE],ebp { } jmp @compression { x1 } nop {@80} { x1 } nop @special:

#108

P.H. senior tag

2015-11-07 02:54:34 #108

P.H.

senior tag

Production code. P4 ready. Core2-n, K10-en, Bulldozeren, P4-en 2.5x gyorsabb, mint a W..R.r.

@FIX_character: {@A1} {0} mov [edi],al {1} add edi,01h @@FIX_DECODE: { bpos >= 9 } {2} mov eax,[esi] {0-} mov ecx,edx {1} mov ebp,((-1 shl ZFIX_aMAXBITS) xor -1) {@AF} {2} shr edx,03h {@B2} {0} xor edx,03h {1} and ebp,ebx {2} shl eax,cl {0} add esi,edx {1} lea edx,[ecx+edx*08h] {2} or ebx,eax @FIX_code: {@C0} {0} mov eax,dword ptr [ZFIXED_RELOC+ebp*08h+_CODE] {1} mov ecx,dword ptr [ZFIXED_RELOC+ebp*08h+_SIZE] {2} sub edx,ecx {@D0} {0} shr ebx,cl {1**} cmp eax,00000100h {2**} jb @FIX_character @FIX_length: {0-} mov ecx,eax {1-} movzx ebp,ah {2} jz @SECTION { short jump instruction } {@E0} {0} and ebp,ebx {1} shr eax,10h {2} add ebp,eax {0-} mov eax,ebx {1} add edi,ebp @FIX_distance: {2} shr eax,cl {0} add cl,ZFIX_dBITS {@F0} {1} neg ebp {2} sub dl,cl {0} and eax,((-1 shl ZFIX_dBITS) xor -1) {1} shr ebx,cl {2} mov eax,dword ptr [ZFIXED_DIST+eax*04h] @FIX_load: {@00} {0} mov [esp+_MOVELEN],ebp {1} mov ebp,[esi] {2-} mov ecx,edx {0} shr edx,03h {1} xor edx,03h {2} shl ebp,cl {@10} {0} add esi,edx {1} lea edx,[ecx+edx*08h] {2} or ebx,ebp {0} mov ebp,[esp+_MOVELEN] {1**} test al,0FFh {2**} js @FIX_movechar {@20} {0} jz @FIX_moveword @FIX_movedword: {1} mov ebp,00000001h {2-} mov ecx,eax {0} sub dl,al {1} sar eax,10h {2} shl ebp,cl {@30} {0} xor ebp,0FFFFFFFFh {1} add eax,edi {2} and ebp,ebx {0} shr ebx,cl {1} mov ecx,[esp+_MOVELEN] {@40} {2} sub eax,ebp @FIX_move4byte: {0} mov ebp,dword ptr [ecx+eax+00h] {1} mov [edi+ecx+00h],ebp {2} mov ebp,dword ptr [ecx+eax+04h] {0} mov [edi+ecx+04h],ebp {@50} {1*} add ecx,08h {2*} js @FIX_move4byte { } jmp @@FIX_DECODE { x6 } cmp esi,00h; cmp edx,00h @FIX_moveword: {@60} {0} sar eax,10h {1} add eax,edi @FIX_move2byte: {@65} {0} movzx ecx,word ptr [eax+ebp+00h] {1} mov [edi+ebp+00h],cx {@6D} {2} movzx ecx,word ptr [eax+ebp+02h] {@72} {0} mov [edi+ebp+02h],cx {1*} add ebp,04h {2*} js @FIX_move2byte { } jmp @@FIX_DECODE @FIX_movechar: {@81} {1} movzx eax,byte ptr [ebp+edi-01h] @FIX_repeat: {@86} {0} mov [edi+ebp+00h],al {1} mov [edi+ebp+01h],al {2*} add ebp,02h {@90} {0*} js @FIX_repeat { } jmp @@FIX_DECODE

#107

P.H. senior tag P.H. #106

2015-08-08 22:37:32 #107

P.H.

senior tag

válasz P.H. #106 üzenetére

és befele:

@program: {0} movzx ecx,byte ptr [esi+00h] @x: {0**} cmp edx,ebp {1**} jae @init {2} add edx,01h {0**} cmp cl,[esi+edx] {1**} jz @x @init: { **} cmp edx,(03+01) { **} jae @long_jump { -} xor ebp,ebp { } mov [esp+_Q],edi { } mov ch,cl @repeat: {0-} mov edi,eax {1} and eax,(__WINDOW-1) {2} sub edi,ebx {0} mov eax,[esp+_PREV+eax*04h] {1**} cmp edi,-(__WINDOW) {2**} jbe @pre_encode { JLE = JBE for 2 negative numbers } {0} add edi,esi {1**} cmp ch,[edi+ebp] {2**} jnz @repeat {0**} cmp cl,[edi+00h] {1**} jnz @repeat {2-} xor edx,edx @length: {0**} cmp edx,[esp+...] {1**} jae @QQ {2} movzx ecx,byte ptr [esi+edx+01h] {0} cmp cl,[edi+edx+01h] {1} lea edx,[edx+01h] {2} jz @length {0} movzx ecx,byte ptr [esi+00h] {1} sub edi,esi {2} cmp edx,ebp {0} cmova ebp,edx {1} mov ch,[esi+ebp] {2} jbe @repeat {0} mov [esp+...],edi {1} jmp @repeat @QQ: {0} movzx ecx,byte ptr [esi+00h] {1} sub edi,esi {2} mov ebp,00000028 {0} mov [esp+...],edi {1} mov edi,[esp+_Q] {2-} xor eax,eax {0**} cmp edx,??? {1**} jz @QQQ {2-} mov ebp,edx @pre_encode: {0} mov edi,[esp+_Q] {1-} xor eax,eax {2*} sub ebp,03h {0*} jb @encode_alpha {1} lea edx,[ebp+03h] @QQQ: { } mov [esp+...],ebx { -} mov ebx,eax { } jz @indexed {---} bsr ecx,ebp {0*} sub ecx,02h {1*} jle @indexed {2} mov ebx,dword ptr [...+ecx*04h] {0-} mov eax,ecx {1} and ebx,ebp {2} shr ebp,cl {0} lea ebp,[ebp+ecx*04h+00h] @indexed: {0} mov ecx,dword ptr [...+ebp*04h] {1} mov ebp,[esp+_ZIPPED] {2} add al,cl {0} shl ebx,cl {1} shr ecx,10h {2} or ebx,ecx {0-} mov ecx,edi {1} and ecx,07h {2} shr edi,03h {0} shl ebx,cl {1} or bl,[edi+ebp] {2} add ecx,eax {0} mov eax,[esp+...] @write: {0} mov [edi+ebp],bl {1} add edi,01h {2} shr ebx,08h {0*} sub ecx,08h {1*} jge @write { } xor eax,-1 { } mov ebp,00000005h { } lea edi,[edi*08h+ecx] { } jz @distindexed {---} bsr ecx,eax {0*} sub ecx,01h {1*} js @distindexed {2} mov ebx,dword ptr [...+ecx*04h] {0} add ebp,ecx {1} and ebx,eax {2} shr eax,cl {0} lea eax,[ecx*02h+eax] {1} shl ebx,05h @distindexed: {0-} mov ecx,edi {1} or ebx,dword ptr [...+eax*04h] {2} mov eax,[esp+_ZIPPED] {0} shr edi,03h {1} and ecx,07h {2} shl ebx,cl {0} add ecx,ebp {1} or bl,[edi+eax+00h] {2} mov ebp,[esp+_HASH] @write: {0} mov [edi+eax],bl {1} add edi,01h {2} shr ebx,08h {0*} sub ecx,08h {1*} jge @write { } add esi,edx { } neg edx { } mov ebx,[esp+...] { -} mov eax,ebp { } lea edi,[edi*08h+ecx] { } jmp @administration @encode_alpha: {0} mov ebp,[esp+_ZIPPED] {1} movzx edx,cl {2-} mov ecx,edi {1} mov edx,dword ptr [...+edx*04h] {0} shr edi,03h {2} and ecx,07h {0-} mov eax,edx {1} shr edx,10h {2} shl edx,cl {0} add cl,al {1} mov eax,[esp+_HASH] {2} or dl,[edi+ebp] @write: {0} mov [edi+ebp],dl {1} add edi,01h {2} shr edx,08h {0*} sub ecx,08h {1*} jge @write { } xor edx,-1 { } mov ebp,eax { } add esi,01h { } lea edi,[edi*08h+ecx] @administration: {0} shl eax,__BITS {1} and eax,__LOOKUP-1 {2} xor al,[esi+edx+03h] {0} mov ecx,[esp+_LAST+ebp*04h] {1} mov [esp+_LAST+ebp*04h],ebx {2-} mov ebp,ebx {0} add ebx,01h {1} and ebp,(__WINDOW-1) {2} mov [esp+_PREV+ebp*04h],ecx {1} add edx,01h {0-} mov ebp,eax {2} jnz @administration { } mov [esp+_HASH],eax { } mov ebp,[esp+_LEN] { } mov eax,[esp+_LAST+eax*04h] { *} sub ebp,ebx { *} jz @finalize { **} cmp ebp,??? { **} jae @program { } mov [esp+...],ebp { } jmp @program @long_jump:

#106

P.H. senior tag P.H. #92

2015-07-23 21:34:57 #106

P.H.

senior tag

válasz P.H. #92 üzenetére

Egy Pentium 4 1 nagyságrenddel nagyobb teljesítményre képes, mint egy Java-ban írt program ARM-on (legalábbis mert léteznek pointerek, nincs szigorú típusosság, nincs byte-nál automatikus előjeles kiterjesztés 4 byte-ra, amit le kell küzdeni, stb.); még úgy is, hogy a branch prediction success rate 87% körüli.

A fő ciklus ASM-ben:

@character: {@65} { } mov [edi],al { } add edi,01h @@DECODE: {@6A} { } mov eax,[esp+_aMAXMINBITS] @read_raw: { BPOS may be 20h since decreased soon } { } movzx ebp,byte ptr [esi] {@70} { -} mov ecx,edx { } sub edx,(24+1) { } shl ebp,cl { } shr edx,1Fh { } add esi,edx { } lea edx,[ecx+edx*08h] { } or ebx,ebp {@81} { **} cmp dl,al { **} jb @read_raw @createABCcode: { } movzx ebp,bl { } movzx ecx,bh { } shr eax,10h { } { x1 } mov ebp,dword ptr es:[REVERSE2hi+ebp*04h] { } { x1 } add ebp,dword ptr es:[REVERSE2lo+ecx*04h] { -} mov ecx,eax {@A0} { } mov eax,offset(EXT_AMINMAXCODE) @seekABC: {@A5} {0**} cmp [eax+ecx*08h+00h+_MAX],ebp {1**} jnbe @foundABC {2} cmp [eax+ecx*08h-08h+_MAX],ebp {0} lea ecx,[ecx-02h] {@B1} {1} jbe @seekABC { } add ecx,01h @foundABC: {@B6} {0} mov eax,[eax+ecx*08h+_MIN] {1} shr ebp,cl {2} { x1 } mov eax,es:[eax+ebp*04h] {@C0} {0} neg ecx {1} add ecx,10h {2} sub edx,ecx {0} shr ebx,cl {1**} cmp eax,255 {2**} jna @character { SHORT jump instruction offset: -6Bh } @repeatABC: {@D0} {0-} mov ecx,eax {1} movzx ebp,ah {2} shr eax,10h {0} jz @@SECTION {1} sub dl,cl {@E0} {2} and ebp,ebx {0} shr ebx,cl {1} add ebp,eax {2} { x1 } mov eax,ss:[esp+_dMAXMINBITS] {0} add edi,ebp {1} neg ebp {2} mov [esp+_MOVELEN],ebp @read__raw: { BPOS may be 20h since decreased soon } {@F3} {0} movzx ebp,byte ptr [esi] {1-} mov ecx,edx {2} sub edx,(24+1) {0} shl ebp,cl {1} shr edx,1Fh {@00} {2} add esi,edx {0} lea edx,[ecx+edx*08h] {1} or ebx,ebp {2**} cmp dl,al {0**} jb @read__raw @createDISTcode: { } movzx ebp,bl { } movzx ecx,bh {@11} { } shr eax,10h { } { x1 } mov ebp,dword ptr es:[REVERSE2hi+ebp*04h] { } { x1 } add ebp,dword ptr es:[REVERSE2lo+ecx*04h] {@24} { -} mov ecx,eax { } mov eax,offset(EXT_DMINMAXCODE) @seekDIST: {0**} cmp [eax+ecx*08h+00h+_MAX],ebp {1**} jnbe @foundDIST {@90} {2} cmp [eax+ecx*08h-08h+_MAX],ebp {0} lea ecx,[ecx-02h] {1} jbe @seekDIST { } add ecx,01h @foundDIST: {0} mov eax,[eax+ecx*08h+_MIN] {@A0} {1} shr ebp,cl {2} mov eax,[eax+ebp*04h] {0} neg ecx {1} add ecx,10h {2} sub edx,ecx {0} shr ebx,cl {1**} cmp al,00h {@70} {2**} js @xxx {0} jz @yyy @DISTbits: { BPOS may be 20h since decreased soon } {0} movzx ebp,byte ptr [esi] {1-} mov ecx,edx {2} sub edx,(24+1) {@80} {0} shr edx,1Fh {1} add esi,edx {2} lea edx,[ecx+edx*08h] {0} shl ebp,cl {1} or ebx,ebp {2**} cmp edx,16 {0**} jb @DISTbits @srcposition: {@91} {1} movzx ecx,ax {2} sar eax,10h {0} mov ebp,dword ptr [OFF+ecx*04h] {1} sub edx,ecx {@A0} {2} add eax,edi {0} and ebp,ebx {1} shr ebx,cl @copy: ...

#105

P.H. senior tag

2015-06-04 19:02:58 #105

P.H.

senior tag

Nincs többé külön K10-nek tetsző és külön Core2-nek tetsző verzió: egyetlen van, amely mindkettőn jó, kb. 0.5% veszteséggel.

Core2 (2.5 GHz): 58 sec alatt megoldja a feladatot
K10 (2.9 GHz): 44 sec alatt megoldja a feladatot
Prescott (2.26 GHz): 60 sec alatt 220000 mátrix
Northwood (2.4 GHz): 60 sec alatt 248000 mátrix

{@04-} { x1 } movsx ebx,byte ptr es:[edx] {1-} mov esi,ebp {2-} xor eax,eax {0} and esi,-8 @init: {@0F} mov [edi+esi*08h+(00h*08h)+__0STARROW],eax {1} mov [edi+esi*08h+(04h*08h)+__0STARROW],eax {2*} add esi,08h {0*} jnz @init { clears ESI register } { } add edx,01h { -} mov ecx,ebp @@ARGUMENT: { K10:2.6 Core2:2.9 - 3.3 uop/clk - 1640*2+6550 } {@20} cmp ebx,esi { 4 AGU + 9 EX uops on Kaveri } {1} lea eax,[ebp+ebx*04h+00h] { 3 clk 8 ALU ops on Core 2 } {2} movsx ebx,byte ptr [edx] {0} lea edx,[edx+01h] { db $8D,$52,$00 } {1} mov [edi+eax*08h+__0STARROW],ebp { __0COUNTER <- EBP } {2} cmovs eax,esi {0} mov [edi+ecx*08h+__FIXEDROW],eax {1*} add ecx,04h {2*} jnz @@ARGUMENT { clears ECX register } { -} { x2 } xor ecx,ecx { -} mov eax,edi { -} push ebp {@40-} lea edx,[ebp-04h] @@REDUCE_ROWS: {@43} mov [edi+edx*08h+__ROWMODIFIER],ecx {1} mov esi,[edi+edx*08h+(04h*08h)+__FIXEDROW] {2*} add edx,04h {0*} jz @@REDUCE_COLUMNS {@50} mov [edi+edx*08h+__0STAR],esi {2-} xor ecx,ecx {0} sub eax,ebp {1**} test esi,esi { JS/JNS can only fuse with TEST } {2**} js @@REDUCE_ROWS { -} mov ebx,ebp { EBX < 0 for even minimum } { } mov ecx,[eax+ebp] {@61} or ecx,[edi+ebp*08h+__0STARROW] { } and ebp,04h { } add ebp,ebx {@69} @findrowmin: { K10:2.8 Core2:2.2 - 2.6 uop/clk - 1100*2+5000 } {0} mov esi,[eax+ebp] { 4 AGU + 8 EX uops on Kaveri } {1} or esi,[edi+ebp*08h+(00h*08h)+__0STARROW] { 3 clk 10 ALU ops on Core 2 } {2} add ebp,08h {@72} cmp esi,ebx {1} cmovb ebx,esi {2} mov esi,[eax+ebp-04h] {0} or esi,[edi+ebp*08h-(04h*08h)+__0STARROW] {1} cmp esi,ecx {@81} cmovb ecx,esi {0**} test ebp,ebp {1**} jnz @findrowmin { } mov ebp,[esp+00h] { } cmp ebx,ecx { } cmovb ecx,ebx {@90} neg ecx { } jle @@REDUCE_ROWS { -} { x1 } nop @@ABNORMAL_EXIT: {@95} pop eax {1} { x3 } or edx,0FFFFFFFFh {2} mov esi,[esp+__MARKS] {@A0} mov [esi+TRESULT.OPTIMUM],edx {1} mov ebx,[esi+TRESULT.NEXTIVALUE] {2} jmp dword ptr [esp+_INVALIDRESULT] { x1 } nop {@AB} @init0col: {0} mov [edi+__INITCOL],ecx {1-} mov esi,ebp {@B0} neg ebp {0} mov ebx,0FFFFFFFFh {1*} sub ecx,04h {2*} jnz @@1ST_STEP { long jump instruction } { forced conditional jump for Sandy Bridge } {@C0} { x2 } xor eax,eax {@C2} @free0col: { } mov [edi+edx*08h+__COLMODIFIER],esi { no need to initialize __COLMODIFIER of fixed column } { -} mov ecx,edx {@C8} @next0col: { **} cmp edx,ebp { **} jz @init0col @@REDUCE_COLUMNS: { no need to initialize -initcol in ECX } {0} mov eax,[edi+edx*08h-(04h*08h)+__0STARROW] {@D0} sub edx,04h {2*} sub eax,01h {0*} jnc @next0col { } { x1 } lea ebx,es:[edi+edx] { -} mov ecx,ebp { } sub ebx,ebp {@E0} @findcolmin: { K10:3.0 Core2:_._ - _._ uop/clk - ____*2+____ {0} mov esi,[ebx] { 3 AGU + 8 EX uops on Kaveri } {1} add esi,[edi+ecx*08h+__ROWMODIFIER] { 3 clk 9 ALU ops on Core 2 } {2} or esi,[edi+ecx*08h+__FIXEDROW] {0} jz @test0row {1} sub ebx,ebp {2} cmp esi,eax {@F0} cmovb eax,esi {1*} add ecx,04h {2*} jnz @findcolmin { } lea ecx,[ebp-04h] { -} mov esi,eax { } lea ebx,[edi+edx] {@00**} test eax,eax { JS/JNS can only fuse with TEST } { **} js @@ABNORMAL_EXIT {@04} @seekcol0: {0} mov eax,[edi+ecx*08h+(04h*08h)+__ROWMODIFIER] {1*} add ecx,04h {2*} jz @free0col {0} sub ebx,ebp {1} add eax,[ebx] {@11**} cmp eax,esi { maximum data value = 00FFFFFFh -> marked elements stay negative } {0**} jnz @seekcol0 @test0row: { **} test [edi+ecx*08h+__0STAR],ebp { JS/JNS can only fuse with TEST } { **} js @seekcol0 { } mov [edi+edx*08h+__0STARROW],ecx {@1E} mov [edi+ecx*08h+__0STAR],edx {@22} jns @free0col { forced conditional jump for Sandy Bridge } { ----------------------------------------------------------------------------------------------- } {@24} { x12 } mov eax,00000000h; mov edx,00000000h; xor ecx,ecx {@30} { x5 } mov esi,00000000h @@5TH_STEP: { K10:2.2 Core2:2.2 - 2.7 uop/clk - 3050*2+3700 } {@35} movsx esi,word ptr [edi+__MINCOLROW+00h] { } sub ebx,ebp { } movsx eax,word ptr [edi+ebx*08h+__SIGN-(04h*08h)+__COLMARK] {@40} @5th_step: { 5 AGU + 11 EX uops on Kaveri } {0} movsx ecx,word ptr [edi+ebx*08h+__SIGN+__0COLON___ROWMARK] { 4 clk 6 ALU ops on Core 2 } {1} mov [edi+ebx*08h-(04h*08h)+__COLMARK],eax {2} and eax,edx {0} add [edi+ebx*08h+__COLMODIFIER],eax {@4F} and ecx,edx {2} movsx eax,word ptr [edi+ebx*08h+__SIGN-(04h*08h)+(04h*08h)+__COLMARK] { __MINCOLROW col } {0} add [edi+ebx*08h+__ROWMODIFIER],ecx {1*} add ebx,04h {2*} jnz @5th_step { clears EBX register } {@5F} mov ecx,[edi+__INITCOL] {1-} mov edx,esi {2} mov esi,[edi+esi*08h+__0STAR] {0**} test esi,esi {1**} jz @@4TH_STEP { long jump instruction } {@70} mov [edi+edx*08h+__0COLON___ROWMARK],eax { set row mark } {0} mov dword ptr [edi+esi*08h-(04h*08h)+__COLMARK],-1 { unmark column with -1 } {1} jmp @test2col { x2 } xor esi,esi {@80} { x2 } xor eax,eax {@82} @fast2forward: { *} add ebx,04h { *} jnz @continue {@87} @pass2col: { } mov [edi+ecx*08h-(04h*08h)+__COLMARK],ecx { re-mark column with its index != -1 } {@8B} @next2col: {0*} add ecx,04h {1*} jz @@5TH_STEP { clears ECX register } @test2col: {@90**} cmp [edi+ecx*08h-(04h*08h)+__COLMARK],ecx {0**} jbe @next2col @@2ND_STEP: { } sub ebx,ebp { ordered for Core2 } { } lea eax,[ecx+edi] { ordered for Core2 } {@9B} @continue: { } mov esi,[edi+ecx*08h+__COLMODIFIER] { } push esi {@A0} sal ecx,10h { } mov esi,[edi+ebx*08h+__ROWMODIFIER] {@A7} @ZERO2col: { K10:3.0 Core2:2.5 - 2.9 uop/clk - 1500*2+5600 { 4 AGU + 11 EX uops on Kaveri } {0} sub esi,[esp+00h] { 4 clk 13 ALU ops on Core 2 } {1} add esi,[eax+ebp] {2} lea eax,[eax+ebp] {@B0} jo @over2flow { overflow: (-x)+(-y)=(+z) or (+x)+(+y)=(-z) } {1} or esi,[edi+ebx*08h+__0COLON___ROWMARK] {2} jz @@3RD_STEP {0} cmp esi,edx {1} cmovb edx,esi {2} cmovb cx,bx {@C1} @over2flow: {0} mov esi,[edi+ebx*08h+(04h*08h)+__ROWMODIFIER] {1*} add ebx,04h {2*} jnz @ZERO2col { clears EBX register } @@3RD_STEP: {@CA} pop esi { add esp,04h } { enforces ESP tracking to AGU/load pipe on Bulldozer/Core } {1-} mov esi,ecx {2} sar ecx,10h {@D0} cmovnc esi,[edi+__MINCOLROW] {1} mov [edi+__MINCOLROW],esi {2**} { x1 } cmp ebx,00h {0**} jz @pass2col {1} mov esi,[edi+ebx*08h+__0STAR] {@E0**} test esi,esi {0**} jz @4TH_STEP {1} mov [edi+ebx*08h+__0COLON___ROWMARK],ecx { set row mark } {2} mov dword ptr [edi+esi*08h-(04h*08h)+__COLMARK],-1 { unmark column with -1 } {@F0**} cmp word ptr [edi+__MINCOLROW],bx { STORE FORWARDED } {1**} jz @re2start {2**} cmp esi,ecx { jb = jl for 2 negative numbers } {0**} jae @fast2forward {1-} xor ebx,ebx {2-} mov ecx,esi {0} jmp @@2ND_STEP {@00} @re2start: {0} mov ecx,[edi+__INITCOL] {1-} mov edx,ebx {2-} mov ebx,ebp {0} neg ebx {@09} @init2col: {0} movsx eax,word ptr [edi+ebx*08h+__SIGN-(04h*08h)+__COLMARK] {1} mov [edi+ebx*08h-(04h*08h)+__COLMARK],eax {2*} add ebx,04h {0*} jnz @init2col { clears EBX register } { } jmp @test2col { long jump instruction } { } { x4 } lea eax,[ebp+ebp+00h] {@20} { x2 } test edi,edi @@4TH_STEP: {@22-} mov ecx,eax @re4order: {@24-} mov ebx,edx @4TH_STEP: {@26} mov edx,[edi+ecx*08h+__0STARROW] {2} mov [edi+ebx*08h+__0STAR],ecx {0} mov [edi+ecx*08h+__0STARROW],ebx {@30} mov ecx,[edi+edx*08h+__0COLON___ROWMARK] {2**} { x1 } cmp edx,00h {0**} jnz @re4order { clears EDX register } { } sub esi,ebp { } sub edx,ebp { } lea ecx,[esi-04h] @@1ST_STEP: { K10:2.8 Core2:2.9 - 3.2 uop/clk - 1500*2+6100 } {@40} mov eax,[edi+esi*08h+__0STARROW] { 4 AGU + 7 EX uops on Kaveri } {1} and ebx,eax { clears EBX at uncomplete calculation } { 3 clk 6 ALU ops on Core 2 } {2} not eax {0} mov [edi+esi*08h-(04h*08h)+__COLMARK],eax {1} mov eax,[edi+esi*08h+__FIXEDROW] {2} cmovs ecx,esi {0} mov [edi+esi*08h+__0COLON___ROWMARK],eax {1*} add esi,04h {2*} jnz @@1ST_STEP { clears ESI register [NOT USED] } { *} add ecx,04h { long jump instruction } { *} jnz @@2ND_STEP { ===>>> EBX: 00h EDX:negative = -EBP ECX:initcol (>= EBP) } { -} mov ebx,edi { work matrix unmodified } { [esp+__SAVE] } { } mov esi,[esp+04h+__MARKS] @@results: {@6A} mov eax,[edi+edx*08h+__0STAR] { 3 AGU + 8 EX uops on Kaveri } {1} add ebx,ebp {@70} add ecx,[ebx+eax] {0} add eax,ebp {1} shr eax,02h {2} mov [esi],al {0} add esi,01h {1*} add edx,04h {@80*} jnz @@results { clears EDX register ( DL=0 as head, DH=0 as length ) }

#104

P.H. senior tag

2015-05-17 16:07:54 #104

P.H.

senior tag

Több, mint 1 Kbyte-os (1124 karakter) Java utasítás: arg egész pozitív számot szöveggé konvertálja dest tömbbe i pozíciótól kezdődően, legfejlebb size karakter méretben; 0-k helyett space-ekkel felvezetve, ha a szám kevesebb karakterből áll, mint size.

public static byte[] inttoSPACEstr(int arg, int size, int i, byte[] dest) { int x, j, nr, z; dest[(i=(i=(i=(i=(i=(i=(i=( i+=((dest[i]=(byte)((((z =(j=((nr=1+(int)(((x=(int)(((arg=(arg^(x=arg>>31))-x)*0x00000000A7C5AC47L)>>>32)>>>16)*0x00000000D1B71759L)>>>30))>>>15)))-1)&0xFFFFFFF0)+j+48)) | (10-1-size))>>>31) +(((dest[i]=(byte)((((z|=(j=((nr=(nr&0x00007FFF)*5)>>>14)))-1)&0xFFFFFFF0)+j+48)) | (10-2-size)) >>>31)) +(((dest[i]=(byte)((((z|=(j=((nr=(nr&0x00003FFF)*5)>>>13)))-1)&0xFFFFFFF0)+j+48)) | (10-3-size)) >>>31)) +(((dest[i]=(byte)((((z|=(j=((nr=(nr&0x00001FFF)*5)>>>12)))-1)&0xFFFFFFF0)+j+48)) | (10-4-size)) >>>31)) +(((dest[i]=(byte)((((z|=(j=(( (nr&0x00000FFF)*5)>>>11)))-1)&0xFFFFFFF0)+j+48)) | (10-5-size)) >>>31)) +(((dest[i]=(byte)((((z|=(j=((nr=1+((int)(((arg-x*100000)*0x00000000D1B71759L)>>>30)))>>>15)))-1)&0xFFFFFFF0)+j+48)) | (10-6-size)) >>>31)) +(((dest[i]=(byte)((((z|=(j=((nr=(nr&0x00007FFF)*5)>>>14)))-1)&0xFFFFFFF0)+j+48)) | (10-7-size)) >>>31)) +(((dest[i]=(byte)((((z|=(j=((nr=(nr&0x00003FFF)*5)>>>13)))-1)&0xFFFFFFF0)+j+48)) | (10-8-size)) >>>31)) +(((dest[i]=(byte)((((z| (j=((nr=(nr&0x00001FFF)*5)>>>12)))-1)&0xFFFFFFF0)+j+48)) | (10-9-size)) >>>31)] =(byte)((((nr&0x00000FFF)*5)>>>11)+48); return dest; }

#103

P.H. senior tag P.H. #102

2015-05-13 18:53:08 #103

P.H.

senior tag

válasz P.H. #102 üzenetére

Core2 (2.5 GHz): 59 sec alatt megoldja a feladatot
K10 (2.9 GHz): Core2-nek tetsző ciklusverzióval 46 sec oldja meg a feladatot
Prescott (2.26 GHz): 60 sec alatt 220000 mátrix

{@04-} { x1 } movsx ebx,byte ptr es:[edx] {1-} xor eax,eax {2-} mov esi,ebp {0} and esi,-8 @init: {@0F} mov [edi+esi*08h+(00h*08h)+__0STARROW],eax {1} mov [edi+esi*08h+(04h*08h)+__0STARROW],eax {2*} add esi,08h {0*} jnz @init { clears ESI register } { } add edx,01h { -} mov ecx,ebp @@ARGUMENT: { K10:2.6 Core2:2.9 - 3.3 uop/clk - 1640*2+6550 } {@20} cmp ebx,esi { 4 AGU + 9 EX uops on Kaveri } {1} lea eax,[ebp+ebx*04h+00h] { 3 clk 8 ALU ops on Core 2 } {2} movsx ebx,[edx] {0} lea edx,[edx+01h] {1} mov [edi+eax*08h+__0STARROW],ebp { __0COUNTER <- EBP } {2} cmovs eax,esi {0} mov [edi+ecx*08h+__FIXEDROW],eax {1*} add ecx,04h {2*} jnz @@ARGUMENT { clears ECX register } { -} { x2 } xor ecx,ecx { -} mov eax,edi { -} push ebp {@40-} lea edx,[ebp-04h] @@REDUCE_ROWS: {@43} mov [edi+edx*08h+__ROWMODIFIER],ecx {1} mov esi,[edi+edx*08h+(04h*08h)+__FIXEDROW] {2*} add edx,04h {0*} jz @@REDUCE_COLUMNS {@50} mov [edi+edx*08h+__0STAR],esi {2-} xor ecx,ecx {0} sub eax,ebp {1**} test esi,esi { JS/JNS can only fuse with TEST } {2**} js @@REDUCE_ROWS { -} mov ebx,ebp { EBX < 0 for even minimum } { } mov ecx,[eax+ebp] {@61} or ecx,[edi+ebp*08h+__0STARROW] { } and ebp,04h { } add ebp,ebx {@69} @findrowmin: { K10:2.8 Core2:2.2 - 2.6 uop/clk - 1100*2+5000 } {0} mov esi,[eax+ebp+00h] { 4 AGU + 8 EX uops on Kaveri } {1} or esi,[edi+ebp*08h+(00h*08h)+__0STARROW] { 3 clk 10 ALU ops on Core 2 } {2} add ebp,08h {@72} cmp esi,ebx {1} cmovb ebx,esi {2} mov esi,[eax+ebp-04h] {0} or esi,[edi+ebp*08h-(04h*08h)+__0STARROW] {1} cmp esi,ecx {@81} cmovb ecx,esi {0**} test ebp,ebp {1**} jnz @findrowmin { } mov ebp,[esp+00h] { } cmp ebx,ecx { } cmovb ecx,ebx {@90} neg ecx { } jle @@REDUCE_ROWS { -} nop @@ABNORMAL_EXIT: {@95} pop eax {1} or edx,-1 {2} mov esi,[esp+__MARKS] {0} mov [esi+TRESULT.OPTIMUM],edx {@A0} mov ebx,[esi+TRESULT.NEXTIVALUE] {2} jmp dword ptr [esp+_INVALIDRESULT] { } { x6 } test ebp,0FFFFFFFFh {@AD} @init0col: {0} mov [edi+__INITCOL],ecx {@B0-} mov esi,ebp {2} neg ebp {0} or ebx,-1 {1*} sub ecx,04h {2*} jnz @@1ST_STEP { long jump instruction } { forced conditional jump for Sandy Bridge } {@C0} { x3 } cmp ebp,00h {@C3} @free0col: { -} mov ecx,edx {@C5} @setcolmod: { } mov [edi+edx*08h+__COLMODIFIER],esi @@REDUCE_COLUMNS: { no need to initialize -initcol in ECX } {0**} cmp edx,ebp {1**} jz @init0col {0} sub edx,04h {@D0-} xor esi,esi {1**} test [edi+edx*08h+__0STARROW],ebp {2**} js @setcolmod { } lea ebx,[edi+edx] { -} mov ecx,ebp { -} mov eax,ebp { } sub ebx,ebp {@E0} @findcolmin: { K10:3.0 Core2:_._ - _._ uop/clk - ____*2+____ {0} mov esi,[ebx] { 3 AGU + 8 EX uops on Kaveri } {1} add esi,[edi+ecx*08h+__ROWMODIFIER] { 3 clk 9 ALU ops on Core 2 } {2} or esi,[edi+ecx*08h+__FIXEDROW] {0} jz @test0row {1} sub ebx,ebp {2} cmp esi,eax {@F0} cmovb eax,esi {1*} add ecx,04h {2*} jnz @findcolmin { } lea ecx,[ebp-04h] { -} mov esi,eax { } lea ebx,[edi+edx] {@00**} test eax,eax { JS/JNS can only fuse with TEST } { **} js @@ABNORMAL_EXIT {@04} @seekcol0: {0} mov eax,[edi+ecx*08h+(04h*08h)+__ROWMODIFIER] {1*} add ecx,04h {2*} jz @free0col {0} sub ebx,ebp {1} add eax,[ebx] {@11**} cmp eax,esi { maximum data value = 00FFFFFFh -> marked elements stay negative } {0**} jnz @seekcol0 @test0row: { **} test [edi+ecx*08h+__0STAR],ebp { **} js @seekcol0 { } mov [edi+edx*08h+__0STARROW],ecx {@1E} mov [edi+ecx*08h+__0STAR],edx {@22} jns @free0col { forced conditional jump for Sandy Bridge } { ----------------------------------------------------------------------------------------------- } {@24} { x12 } test ebp,0FFFFFFFFh; test edi,0FFFFFFFFh {@30} { x9 } mov ecx,00000000h; xor esi,esi; xor edi,edi @@5TH_STEP: { K10:2.6 Core2:_._ - _._ uop/clk - ____*2+____ {@39} mov ecx,[edi+__MINCOLROW] { } sub ebx,ebp { } neg edx {@40} @DEC5_free_col: { 5 AGU + 11 EX uops on Kaveri } {0} mov eax,[edi+ebx*08h+__COLMARK] { 3 clk 8 ALU ops on Core 2 } {1} sar eax,1Fh {2} mov [edi+ebx*08h+__COLMARK],eax {0} and eax,edx {1} sub [edi+ebx*08h+__COLMODIFIER],eax {@51} mov eax,[edi+ebx*08h+__0COLON___ROWMARK] {0} sar eax,1Fh {1} and eax,edx {2} sub [edi+ebx*08h+__ROWMODIFIER],eax {0*} add ebx,04h {@61*} jnz @DEC5_free_col { clears EBX register [NOT USED] } {@63} movsx ebx,cx {1} sar ecx,10h {2} mov esi,[edi+ebx*08h+__0STAR] {0**} cmp esi,00h {@70**} jz @4TH_STEP { long jump instruction } {2} mov [edi+ebx*08h+__0COLON___ROWMARK],ecx { set row mark } {0} mov dword ptr [edi+esi*08h+__COLMARK],0FFFFFFFFh { unmark column with -1 } {1} mov esi,[edi+__INITCOL] {@85} @mark3row: { -} xor ebx,ebx { } lea ecx,[esi-04h] { } jmp @chk2col @pass2col: { } mov [edi+ecx*08h+__COLMARK],ecx { re-mark column with column index <> -1 } {@90} @chk2col: {0*} add ecx,04h {1*} jz @@5TH_STEP { clears ECX register } {2**} cmp [edi+ecx*08h+__COLMARK],ecx {0**} jbe @chk2col @@2ND_STEP: { } lea eax,[ecx+edi] { } sub ebx,ebp @continue: {@A0} { x1 } push dword ptr es:[edi+ecx*08h+__COLMODIFIER] { } sal ecx,10h { } mov esi,[edi+ebx*08h+__ROWMODIFIER] {@AC} @ZERO2col: { K10:3.0 Core2:2.5 - 2.9 uop/clk - 1500*2+5600 { 4 AGU + 11 EX uops on Kaveri } {0} sub esi,[esp+00h] { 4 clk 13 ALU ops on Core 2 } {@AF} add esi,[eax+ebp] {C2D} lea eax,[eax+ebp] {2} jo @over2flow { overflow: (-x)+(-y)=(+z) or (+x)+(+y)=(-z) } {0} or esi,[edi+ebx*08h+__0COLON___ROWMARK] {1} jz @@3RD_STEP {K10}// lea eax,[eax+ebp] {0} cmp esi,edx {@BF} cmovb edx,esi {@C2} cmovb cx,bx @over2flow: {0} mov esi,[edi+ebx*08h+(04h*08h)+__ROWMODIFIER] {1*} add ebx,04h {2*} jnz @ZERO2col { clears EBX register } @@3RD_STEP: {@CF} pop esi { add esp,04h } { enforces ESP handling to AGU/load pipe on Kaveri/Core } {@D0-} mov esi,ecx {2} sar ecx,10h {0} cmovnc esi,[edi+__MINCOLROW] {1} mov [edi+__MINCOLROW],esi {2**} test ebx,ebx {0**} jz @pass2col {@E0} mov esi,[edi+ebx*08h+__0STAR] {2**} test esi,esi {0**} jz @4TH_STEP {1} mov [edi+ebx*08h+__0COLON___ROWMARK],ecx { set row mark } {2} or dword ptr [edi+esi*08h+__COLMARK],-1 { unmark column with -1 } {@F1**} cmp word ptr [edi+__MINCOLROW],bx {1**} jz @re2start {2**} cmp esi,ecx { jb = jl for 2 negative numbers } {0**} jb @mark3row {1*} add ebx,04h {2*} jnz @continue {@00} jmp @pass2col {1} { x2 } xor eax,eax {@04} @re2start: {0} mov ecx,[edi+__INITCOL] {1-} mov ebx,ebp {2} neg ebx @initcol: {0} sar dword ptr [edi+ebx*08h+__COLMARK],1Fh {@10*} add ebx,04h {2*} jnz @initcol { clears EBX register } { } or edx,-1 { *} sub ecx,04h { *} jnz @chk2col { long jump instruction } {@20} { x4 } lea eax,[ebp+ebp+00h] @@4TH_STEP: { 5 AGU + 3 EX uops on Kaveri } {@24-} mov ebx,edx { 2 clk 2 ALU ops on Core 2 } @4TH_STEP: {@26} mov edx,[edi+ecx*08h+__0STARROW] {2} mov [edi+ebx*08h+__0STAR],ecx {0} mov [edi+ecx*08h+__0STARROW],ebx {@30} mov ecx,[edi+edx*08h+__0COLON___ROWMARK] {2**} cmp edx,00h {0**} jnz @@4TH_STEP { clears EDX register } { } sub esi,ebp { } sub edx,ebp { } lea ecx,[esi-04h] @@1ST_STEP: { K10:2.8 Core2:2.9 - 3.2 uop/clk - 1500*2+6100 } {@40} mov eax,[edi+esi*08h+__0STARROW] { 4 AGU + 7 EX uops on Kaveri } {1} and ebx,eax { 3 clk 6 ALU ops on Core 2 } {2} not eax {0} mov [edi+esi*08h+__COLMARK],eax {1} mov eax,[edi+esi*08h+__FIXEDROW] {2} cmovs ecx,esi {0} mov [edi+esi*08h+__0COLON___ROWMARK],eax {1*} add esi,04h {2*} jnz @@1ST_STEP { clears ESI register } { } { x3 } mov ebx,00000000h {@60*} add ecx,04h { long jump instruction } { *} jnz @@2ND_STEP { ===>>> EBX: 00h EDX:negative = -EBP ECX:initcol (>= EBP) } { } { x1 } mov esi,ss:[esp+04h+__MARKS] { -} mov ebx,edi { work matrix unmodified } { [esp+__SAVE] } @@results: {@70} mov eax,[edi+edx*08h+__0STAR] { 3 AGU + 8 EX uops on Kaveri } {1} add ebx,ebp {2} add ecx,[ebx+eax] {0} add eax,ebp {1} shr eax,02h {2} mov [esi],al {@80} add esi,01h {1*} add edx,04h {2*} jnz @@results { clears EDX register ( DL=0 as head, DH=0 as length ) }

#102

P.H. senior tag P.H. #101

2015-05-08 19:15:57 #102

P.H.

senior tag

válasz P.H. #101 üzenetére

Eheti 1000-mátrix-hetente rovat

Core2 (2.5 GHz): 60 sec alatt 510000 mátrix

{@04-} { x1 } movsx ebx,byte ptr es:[edx] {1-} xor eax,eax {2-} mov esi,ebp {0} and esi,-8 @init: {@0F} mov [edi+esi*08h+(00h*08h)+__0STARROW],eax {1} mov [edi+esi*08h+(04h*08h)+__0STARROW],eax {2*} add esi,08h {0*} jnz @init { clears ESI register } { } add edx,01h { -} mov ecx,ebp @@ARGUMENT: { K10:2.6 Core2:2.9 - 3.3 uop/clk - 1640*2+6550 } {@20} cmp ebx,esi { 4 AGU + 9 EX uops on Kaveri } {1} lea eax,[ebp+ebx*04h+00h] { 3 clk 8 ALU ops on Core 2 } {2} movsx ebx,[edx] {0} lea edx,[edx+01h] {1} mov [edi+eax*08h+__0STARROW],ebp { __0COUNTER <- EBP } {2} cmovs eax,esi {0} mov [edi+ecx*08h+__FIXEDROW],eax {1*} add ecx,04h {2*} jnz @@ARGUMENT { clears ECX register } { } add esp,ebp { -} mov eax,edi { -} push ebp {@40-} lea edx,[ebp-04h] @@REDUCE_ROWS: {@43} mov [edi+edx*08h+__ROWMODIFIER],ecx {1} mov esi,[edi+edx*08h+(04h*08h)+__FIXEDROW] {2*} add edx,04h {0*} jz @@REDUCE_COLUMNS {@50} mov [edi+edx*08h+__0STAR],esi {2-} xor ecx,ecx {0} sub eax,ebp {1**} test esi,esi { JS/JNS can only fuse with TEST } {2**} js @@REDUCE_ROWS { -} mov ebx,ebp { EBX < 0 for even minimum } { } mov ecx,[eax+ebp] {@61} or ecx,[edi+ebp*08h+__0STARROW] { } and ebp,04h { } add ebp,ebx {@69} @findrowmin: { K10:2.8 Core2:2.2 - 2.6 uop/clk - 1100*2+5000 } {0} mov esi,[eax+ebp+00h] { 4 AGU + 8 EX uops on Kaveri } {1} or esi,[edi+ebp*08h+(00h*08h)+__0STARROW] { 3 clk 10 ALU ops on Core 2 } {2} add ebp,08h {@72} cmp esi,ebx {1} cmovb ebx,esi {2} mov esi,[eax+ebp-04h] {0} or esi,[edi+ebp*08h-(04h*08h)+__0STARROW] {1} cmp esi,ecx {@81} cmovb ecx,esi {0**} test ebp,ebp {1**} jnz @findrowmin { } mov ebp,[esp+00h] { } cmp ebx,ecx { } cmovb ecx,ebx {@90} neg ecx { } jle @@REDUCE_ROWS @@ABNORMAL_EXIT: {@94} pop eax {1} sub esp,ebp {2} mov edx,0FFFFFFFFh {0} mov esi,[esp+__MARKS] {@A0} mov [esi+TRESULT.OPTIMUM],edx {2} mov ebx,[esi+TRESULT.NEXTIVALUE] {0} jmp dword ptr [esp+_INVALIDRESULT] { } { x6 } test ebp,0FFFFFFFFh {@90} @initcol: {0} neg dword ptr [esp+00h] {1-} mov esi,ebp {2} neg ebp {0} mov [edi+__INITCOL],ecx {1} or ebx,-1 {2} jmp @@1ST_STEP { long jump instruction } {@A2} @free0col: { } lea ecx,[edx-04h] {@A5} @setcolmod: { } mov [edi+edx*08h+__COLMODIFIER],esi @@REDUCE_COLUMNS: {1**} jz @initcol {0} sub edx,04h {@B0-} xor esi,esi {1**} test [edi+edx*08h+__0STARROW],ebp {2**} js @setcolmod { } lea ebx,[edi+edx] { -} mov ecx,ebp { -} mov eax,ebp { } sub ebx,ebp {@C0} @findcolmin: { K10:3.0 Core2:_._ - _._ uop/clk - ____*2+____ {0} mov esi,[ebx] { 3 AGU + 8 EX uops on Kaveri } {1} add esi,[edi+ecx*08h+__ROWMODIFIER] { 3 clk 9 ALU ops on Core 2 } {2} or esi,[edi+ecx*08h+__FIXEDROW] {0} jz @test0row {1} sub ebx,ebp {2} cmp esi,eax {@D0} cmovb eax,esi {1*} add ecx,04h {2*} jnz @findcolmin { } lea ecx,[ebp-04h] { -} mov esi,eax { } lea ebx,[edi+edx] {@E0**} test eax,eax { JS/JNS can only fuse with TEST } { **} js @@ABNORMAL_EXIT {@E4} @seekcol0: {0} mov eax,[edi+ecx*08h+(04h*08h)+__ROWMODIFIER] {1*} add ecx,04h {2*} jz @free0col {0} sub ebx,ebp {1} add eax,[ebx] {@F1**} cmp eax,esi { maximum data value = 00FFFFFFh -> marked elements stay negative } {0**} jnz @seekcol0 @test0row: { **} test [edi+ecx*08h+__0STAR],ebp { **} js @seekcol0 { } mov [edi+edx*08h+__0STARROW],ecx {@FE} mov [edi+ecx*08h+__0STAR],edx {@02} jns @free0col { forced conditional jump for Sandy Bridge } { ----------------------------------------------------------------------------------------------- } {@04} { x12 } mov eax,00000000h; mov edx,00000000h; xor ebp,ebp {@10} { x5 } mov ecx,00000000h @@5TH_STEP: { K10:2.6 Core2:2.4 - 2.8 uop/clk - 2000*2+5100 {@15} mov eax,[edi+__INITCOL] { lea eax,[ebp+04h]; neg eax } {1} mov esi,[esp+__SIZE] {2} movsx ebx,word ptr [edi+__MINCOLROW] {@20} @DEC5_free_col: { 3 AGU + 6 EX uops on Kaveri } {0} add [edi+eax*08h+__COLMODIFIER],ecx { 2 clk 5 ALU ops on Core 2 } {1} mov ecx,[edi+eax*08h+(04h*08h)+__COLMARK] {2} sar ecx,1Fh {0} and ecx,edx {1*} add eax,04h {@30*} jnz @DEC5_free_col { clears EAX register [NOT USED] } { } mov eax,[esp+__SIZE+esi*04h] { } movsx ecx,word ptr [edi+__MINCOLROW+02h] { } jmp @INC5_marked_row { x4 } xor ebp,ebp; xor esi,esi {@40} @inc5row: {0} add [edi+eax*08h+__ROWMODIFIER],edx { 4 AGU + 4 EX uops on Kaveri } {1-} mov eax,ebp @INC5_marked_row: {2} mov ebp,[esp+esi*04h] {0*} sub esi,01h {1*} jge @inc5row { sets ESI to 0FFFFFFFFh } @@3RD_STEP: {@4E*} and esi,[edi+ebx*08h+__0STAR] {@52*} jz @4TH_STEP { long jump instruction } {@58} @re3start: { } mov [edi+ebx*08h+__0COLON___ROWMARK],ecx { set row mark } { } { x1 } mov ecx,es:[edi+__INITCOL] { lea ecx,es:[ebp-04h] } {@60-} mov edx,ebx {@62} @mark3row: { } mov [esp+__OFFS+eax*04h],ebx { -} xor ebx,ebx { } mov [edi+esi*08h+__COLMARK],esi { unmark column with negative } { } inc eax { } mov [esp+__SIZE],eax {@71} @chk2col: {0*} add ecx,04h {1*} jz @@5TH_STEP { clears ECX register } {2**} test [edi+ecx*08h+__COLMARK],ecx { STORE FORWARDED from @mark3row } {0**} jns @chk2col @@2ND_STEP: {12} push dword ptr [edi+ecx*08h+__COLMODIFIER] {@80} lea eax,[ecx+edi] { } sub ebx,ebp { } sal ecx,10h { } mov esi,[edi+ebx*08h+__ROWMODIFIER] {@8C} @ZERO2col: { K10:3.0 Core2:2.5 - 2.9 uop/clk - 1500*2+5600 { 4 AGU + 11 EX uops on Kaveri } {0} sub esi,[esp+00h] { 4 clk 13 ALU ops on Core 2 } {@8F} add esi,[eax+ebp] {C2D} lea eax,[eax+ebp] { Core 2, Kaveri } {2} jo @over2flow { overflow: (-x)+(-y)=(+z) or (+x)+(+y)=(-z) } {0} or esi,[edi+ebx*08h+__0COLON___ROWMARK] {1} jz @zero {K10}// lea eax,[eax+ebp] { K10, Sandy Bridge, Ivy Bridge } {0} cmp esi,edx {@9F} cmovb edx,esi {@A2} cmovb cx,bx @over2flow: {0} mov esi,[edi+ebx*08h+(04h*08h)+__ROWMODIFIER] {1*} add ebx,04h {2*} jnz @ZERO2col { clears EBX register } {@AF} @zero: {0} pop eax { add esp,04h } { forces ESP handling to AGU/memory pipe on Kaveri/Core } {@B0-} mov eax,ecx {2} sar ecx,10h {0} cmovnc eax,[edi+__MINCOLROW] {1} mov [edi+__MINCOLROW],eax {2**} test ebx,ebx {0**} jz @chk2col {@C0*} add esi,[edi+ebx*08h+__0STAR] { zero found -> ESI=0 } {2*} jz @4TH_STEP {0} cmp ax,bx {1} { x1 } mov eax,ss:[esp+__SIZE] {2} jz @re3start {@D0} cmp esi,ecx {1} mov [edi+ebx*08h+__0COLON___ROWMARK],ecx { set row mark } {2} cmovl ecx,esi {0*} sub ecx,04h { never clears ECX register } {1*} jnz @mark3row { forced conditional jump for Sandy Bridge } { x2 } xor esi,esi {@E0} { x4 } lea eax,[ebp+ebp+00h] @@4TH_STEP: { 5 AGU + 3 EX uops on Kaveri } {@E4-} mov ebx,edx { 2 clk 2 ALU ops on Core 2 } @4TH_STEP: {@E6} mov edx,[edi+ecx*08h+__0STARROW] {2} mov [edi+ebx*08h+__0STAR],ecx {0} mov [edi+ecx*08h+__0STARROW],ebx {@F0} mov ecx,[edi+edx*08h+__0COLON___ROWMARK] {2**} cmp edx,00h {0**} jnz @@4TH_STEP { clears EDX register } { } sub esi,ebp { } sub edx,ebp { } lea ecx,[esi-04h] { mov ecx,[edi+__INITCOL] } @@1ST_STEP: { K10:2.8 Core2:2.9 - 3.2 uop/clk - 1500*2+6100 } {@00} mov eax,[edi+esi*08h+__0STARROW] { 4 AGU + 7 EX uops on Kaveri } {1} and ebx,eax { 3 clk 6 ALU ops on Core 2 } {2} not eax {0} mov [edi+esi*08h+__COLMARK],eax {1} mov eax,[edi+esi*08h+__FIXEDROW] {2} cmovs ecx,esi {0} mov [edi+esi*08h+__0COLON___ROWMARK],eax {1*} add esi,04h {2*} jnz @@1ST_STEP { clears ESI register } { } mov [esp+__SIZE],esi { -} xor ebx,ebx {@21*} add ecx,04h { long jump instruction } { *} jnz @@2ND_STEP { ===>>> EBX: 00h EDX:negative ECX:initcol (>= EBP) } { } mov esi,[esp+ebp+04h+__MARKS] { -} mov ebx,edi { work matrix unmodified } { [esp+__SAVE] } @@results: {@30} mov eax,[edi+edx*08h+__0STAR] { 3 AGU + 8 EX uops on Kaveri } {1} add ebx,ebp {2} add ecx,[ebx+eax] {0} add eax,ebp {1} shr eax,02h {2} mov [esi],al {@40} add esi,01h {1*} add edx,04h {2*} jnz @@results { clears EDX register ( DL=0 as head, DH=0 as length ) } {0} pop eax {1} add esp,ebp {2} neg ebp {0} or eax,-1 {@50} lea ebx,[edi+ebp*04h] {1} sar ebp,02h {2} mov [esi+ebp+TRESULT.OPTIMUM],ecx {0} add esi,ebp {1-} xor ecx,ecx {2} jmp @onchain

#101

P.H. senior tag

2015-05-02 21:29:47 #101

P.H.

senior tag

Továbbra is egy szálas program.

Core2 (2.5 GHz): 60 sec alatt 507000 mátrix
Sandy Bridge (G1620 2.7 GHz): a K10-es ciklusverzióval 59 sec, a Core2-essel 60 sec

Akkor is meg fogja oldani 2500 MHz-en bármely Core egy szálon ezt a feladatot; ha kell, fél évig mászok fel hetente 1000 mátrixot, de meg fogja.

{@04-} { x1 } movsx ecx,byte ptr es:[edx] {1-} xor eax,eax {2-} mov esi,ebp {0} and esi,-8 @init: {@0F} mov [edi+esi*08h+(00h*08h)+__0STARROW],eax {1} mov [edi+esi*08h+(04h*08h)+__0STARROW],eax {2*} add esi,08h {0*} jnz @init { clears ESI register } { } add edx,01h { -} mov ebx,ebp @@ARGUMENT: { K10:2.6 Core2:2.9 - 3.3 uop/clk - 1640*2+6550 } {@20} cmp ecx,esi { 4 AGU + 9 EX uops on Kaveri } {1} lea eax,[ebx+ecx*04h] { 3 clk 8 ALU ops on Core 2 } {2} movsx ecx,[edx] {0} lea edx,[edx+01h] { db $8D,$52,$00 } {1} mov [edi+eax*08h+__0STARROW],ebx { __0COUNTER <- EBP } {2} cmovs eax,esi {0} mov [edi+ebp*08h+__FIXEDROW],eax {1*} add ebp,04h {2*} jnz @@ARGUMENT { clears EBP register } { -} mov eax,edi { -} mov ebp,ebx { -} xor ecx,ecx {@40} add esp,ebx { } lea edx,[ebx-04h] @@REDUCE_ROWS: {@45} mov [edi+edx*08h+__ROWMODIFIER],ecx {1} mov esi,[edi+edx*08h+(04h*08h)+__FIXEDROW] {2*} add edx,04h {0*} jz @@REDUCE_COLUMNS {1} mov [edi+edx*08h+__0STAR],esi {2-} xor ecx,ecx {0} sub eax,ebp {1**} test esi,esi {2**} js @@REDUCE_ROWS {0-} mov ecx,ebp {@60} @findrowmin: { 2 AGU + 5 EX uops on Kaveri } {0} mov esi,[eax+ebx] { 2 clk 6 ALU ops on Core 2 } {1} or esi,[edi+ebx*08h+__0STARROW] {2} cmp esi,ecx {0} cmovb ecx,esi {1*} add ebx,04h {2*} jnz @findrowmin {@70-} mov ebx,ebp { } neg ecx { } jle @@REDUCE_ROWS @@ABNORMAL_EXIT: {@76} or edx,0FFFFFFFFh {1} sub esp,ebp {@7E} mov esi,[esp+__MARKS] {0} mov [esi+TRESULT.OPTIMUM],edx {1} mov ebx,[esi+TRESULT.NEXTIVALUE] {2} jmp dword ptr [esp+_INVALIDRESULT] { x4 } xor eax,eax; xor edx,edx {@90} @initcol: {0} mov [edi+__INITCOL],ecx {1-} mov esi,ebp {2} neg ebp {0} push ebp {1} or ebx,-1 {2} jmp @@1ST_STEP { long jump instruction } {@A0} { x2 } xor eax,eax {@A2} @free0col: { } lea ecx,[edx-04h] {@A5} @setcolmod: { } mov [edi+edx*08h+__COLMODIFIER],esi @@REDUCE_COLUMNS: { no need to initialize -initcol in ECX } {0**} cmp edx,ebp {1**} jz @initcol {0} sub edx,04h {@B0-} xor esi,esi {1**} test [edi+edx*08h+__0STARROW],ebp {2**} js @setcolmod { } lea ebx,[edi+edx] { -} mov ecx,ebp { -} mov eax,ebp { } sub ebx,ebp {@C0} @findcolmin: {0} mov esi,[ebx] { 3 AGU + 8 EX uops on Kaveri } {1} add esi,[edi+ecx*08h+__ROWMODIFIER] { 3 clk 9 ALU ops on Core 2 } {2} or esi,[edi+ecx*08h+__FIXEDROW] {0} jz @test0row {1} sub ebx,ebp {2} cmp esi,eax {@D0} cmovb eax,esi {1*} add ecx,04h {2*} jnz @findcolmin { } lea ecx,[ebp-04h] { -} mov esi,eax { } lea ebx,[edi+edx] {@E0**} test eax,eax { JS/JNS can only fuse with TEST } { **} js @@ABNORMAL_EXIT {@E4} @seekcol0: {0} mov eax,[edi+ecx*08h+(04h*08h)+__ROWMODIFIER] {1*} add ecx,04h {2*} jz @free0col {0} sub ebx,ebp {1} add eax,[ebx] {@F1**} cmp eax,esi { maximum data value = 00FFFFFFh -> marked elements stay negative } {0**} jnz @seekcol0 @test0row: { **} test [edi+ecx*08h+__0STAR],ebp { **} js @seekcol0 { } mov [edi+edx*08h+__0STARROW],ecx {@FE} mov [edi+ecx*08h+__0STAR],edx {@02} jns @free0col { forced conditional jump for Sandy Bridge } { ----------------------------------------------------------------------------------------------- } {@04} { x12 } mov eax,00000000h; mov edx,00000000h; xor ecx,ecx {@10} { x2 } xor ebp,ebp @@5TH_STEP: { K10:2.5 Core2:2.4 - 2.8 uop/clk - 1900*2+4800 {@12} mov eax,[edi+__INITCOL] { lea ebx,[ebp-04h] } {1} mov esi,[esp+__SIZE] {2} add eax,04h {0} movsx ebx,word ptr [edi+__MINCOLROW] {@20} @DEC5_free_col: { 3 AGU + 6 EX uops on Kaveri } {0} mov ebp,[edi+eax*08h+__COLMARK] { 2 clk 5 ALU ops on Core 2 } {1} sar ebp,1Fh {2} and ebp,edx {0} add [edi+eax*08h+__COLMODIFIER],ebp {1*} add eax,04h {@30*} jnz @DEC5_free_col { clears EAX register } { } mov eax,[esp+__SIZE+esi*04h] { } movsx ecx,word ptr [edi+__MINCOLROW+02h] { } jmp @INC5_marked_row { x4 } xor ebp,ebp; xor esi,esi {@40} @inc5row: {0} add [edi+eax*08h+__ROWMODIFIER],edx { 4 AGU + 4 EX uops on Kaveri } {1-} mov eax,ebp @INC5_marked_row: {2} mov ebp,[esp+esi*04h] {0*} sub esi,01h {1*} jge @inc5row { sets ESI to 0FFFFFFFFh } @@3RD_STEP: {@4E*} and esi,[edi+ebx*08h+__0STAR] {@52*} jz @4TH_STEP { long jump instruction } {@58} @re3start: { } mov [edi+ebx*08h+__0COLON___ROWMARK],ecx { set row mark } { } { x1 } mov ecx,es:[edi+__INITCOL] { lea ecx,es:[ebp-04h] } {@60-} mov edx,ebx {@62} @mark3row: { } mov [esp+__OFFS+eax*04h],ebx { -} xor ebx,ebx { } mov [edi+esi*08h+__COLMARK],esi { unmark column with negative } { } add dword ptr [esp+__SIZE],01h {@71} @chk2col: {0*} add ecx,04h {1*} jz @@5TH_STEP {2**} test [edi+ecx*08h+__COLMARK],ecx { STORE FORWARDED from @mark3row } {0**} jns @chk2col @@2ND_STEP: {12} push dword ptr [edi+ecx*08h+__COLMODIFIER] {@80} lea eax,[ecx+edi] { } sub ebx,ebp { } sal ecx,10h { } mov esi,[edi+ebx*08h+__ROWMODIFIER] {@8C} @ZERO2col: { K10:3.0 Core2:2.5 - 2.9 uop/clk - 1500*2+5600 { 4 AGU + 11 EX uops on Kaveri } {0} sub esi,[esp+00h] { 4 clk 13 ALU ops on Core 2 } {@8F} add esi,[eax+ebp] {C2D} lea eax,[eax+ebp] {2} jo @over2flow { overflow: (-x)+(-y)=(+z) or (+x)+(+y)=(-z) } {0} or esi,[edi+ebx*08h+__0COLON___ROWMARK] {1} jz @zero {K10}// lea eax,[eax+ebp] {0} cmp esi,edx {@9F} cmovb edx,esi {@A2} cmovb cx,bx @over2flow: {0} mov esi,[edi+ebx*08h+(04h*08h)+__ROWMODIFIER] {1*} add ebx,04h {2*} jnz @ZERO2col {@AF} @zero: {0} pop eax { add esp,04h } { forces ESP handling to AGU/memory pipe on Kaveri/Core } {@B0-} mov eax,ecx {2} sar ecx,10h {0} cmovnc eax,[edi+__MINCOLROW] {1} mov [edi+__MINCOLROW],eax {2**} test ebx,ebx {0**} jz @chk2col {@C0*} add esi,[edi+ebx*08h+__0STAR] { zero found -> ESI=0 } {2*} jz @4TH_STEP {0} mov eax,[esp+__SIZE] {1**} cmp word ptr [edi+__MINCOLROW],bx { STORE FORWARDED } {2**} jz @re3start {@D0} cmp esi,ecx {1} mov [edi+ebx*08h+__0COLON___ROWMARK],ecx { set row mark } {2} cmovl ecx,esi {0*} sub ecx,04h { never clears ECX register } {1*} jnz @mark3row { forced conditional jump for Sandy Bridge } { x2 } xor esi,esi {@E0} { x4 } lea eax,[ebp+ebp+00h] @@4TH_STEP: { 5 AGU + 3 EX uops on Kaveri } {@E4-} mov ebx,edx @4TH_STEP: {@E6} mov edx,[edi+ecx*08h+__0STARROW] {2} mov [edi+ebx*08h+__0STAR],ecx {0} mov [edi+ecx*08h+__0STARROW],ebx {@F0} mov ecx,[edi+edx*08h+__0COLON___ROWMARK] {2**} cmp edx,00h {0**} jnz @@4TH_STEP { } sub esi,ebp { } sub edx,ebp { } lea ecx,[esi-04h] { mov ecx,[edi+__INITCOL] } @@1ST_STEP: { K10:2.8 Core2:2.9 - 3.2 uop/clk - 1500*2+6100 } {@00} mov eax,[edi+esi*08h+__0STARROW] { 4 AGU + 7 EX uops on Kaveri } {1} and ebx,eax { 2 clk 6 ALU ops on Core 2 } {2} not eax {0} mov [edi+esi*08h+__COLMARK],eax {1} mov eax,[edi+esi*08h+__FIXEDROW] {2} cmovs ecx,esi {0} mov [edi+esi*08h+__0COLON___ROWMARK],eax {1*} add esi,04h {2*} jnz @@1ST_STEP { clears ESI register } { } mov [esp+__SIZE],esi { -} xor ebx,ebx {@21*} add ecx,04h { long jump instruction } { *} jnz @@2ND_STEP { ===>>> EBX: 00h EDX:negative ECX:initcol (>= EBP) } { } mov esi,[esp+ebp+04h+__MARKS] { -} mov ebx,edi { work matrix unmodified } { [esp+__SAVE] } @@results:

#100

P.H. senior tag P.H. #99

2015-04-28 19:21:11 #100

P.H.

senior tag

válasz P.H. #99 üzenetére

Nem ez a gond; bár a szimuláció a végrehajtásra jó, a Core-ok utasításdekódolása teljesen másképp működik, mint az AMD-knél a fixen egymás után következő 3 (K7/K8/K10) vagy 4 (Bulldozer-family) utasítás mint egy egység.

Az említett 12 utasításos (14 uop, ebből 13 ALU-érintett) ciklusmag 2.5 IPC-vel (2.9 uop/clk) fut (2.5 GHz mellett 1500 fused + 5600 non-fused uop = 3,44 művelet/órajel; tekintve, hogy tárolás nincs benne, azaz 4 pipe-ot mozgat (p2 mint load és a p015 3 ALU), ez nagyon közel van az elméleti maximumhoz; ennél több nehezen hozható ki belőle).

Nem is kellene említem, hogy K10-en a K10-utasítássorrendű ciklus természetesen 3.0 IPC-vel megy.

Bár még programot egyelőre nehéz írni/átrendezni rá, kezd kézzelfoghatóvá válni, hogy mit és hogyan dekódol a Core2 (és miért kellett a garantált 4 uop/clock a későbbi Core-verziókba). Pl. ezt a ciklusmagot 3 órajel alatt dekódolja a Core 2 (IPC 2.6, 3.0 uop/cycle), pedig ránézésre ráhúzható a 4-1-1-1 + 4-1-1-1 minta:

mov eax,[edi+esi*08h+__0STARROW] mov [edi+esi*08h+__COLMARK],eax and ebx,eax mov eax,[edi+esi*08h+__FIXEDROW] cmovs ecx,esi mov [edi+esi*08h+__0COLON___ROWMARK],eax add esi,04h jnz @@1ST_STEP

Érdekesebb, hogy ezt is 3 órajel alatt dekódolja (IPC 2.3, 2.9 uop/cycle), pedig 2-1-1 + 2-1-1 a mintája:

add [edi+ebx*08h+__COLMODIFIER],ebp mov ebp,[edi+ebx*08h+(04h*08h)+__COLMARK] xor ebp,edx cmovs ebp,ecx add ebx,04h jnz @DEC5_free_col

A cmovcc, a load-op-store mindenképpen a 0. dekóderre kell kerüljön, illetve csak egymás utáni utasításokat tud dekódolni a Core2.

#99

P.H. senior tag P.H. #98

2015-04-26 13:42:05 #99

P.H.

senior tag

válasz P.H. #98 üzenetére

Core2-n továbbra is 506000 mátrix oldódik meg 60 sec alatt. Meg is van a magyarázat, pipeline szimuláció szerint, a fő ciklusra, 5 db lefutás (tárolás nincs benne, azaz 4 pipe dolgozik csak):

27 órajel alatt indul el az 5 ciklus 60 utasítása, ez 2,22 IPC; pontosan annyi, amennyi a programon mérhető (a szimuláció 3 clock/load-dal történt). A "+x" jelölés azt jelenti, hogy az adott uop hány órajellel később indul el ahhoz képest , hogy a paraméterei rendelkezésre állnak, mivel van öregebb lefuttatni való uop, ami akadályozza. Nem csoda a 2,2 IPC és a "röcögés", mert főleg az add ebx,04h és kisebb mértékben a lea eax,[eax+ebp] az érintett, amelyek épp a következő ciklusmag lefutását késleltetik (a jcc utasítások ilyen szempontből lényegtelenek, mivel a decode fázisban "kezeli le" őket a branch prediction).

Ha az X*X méretű munkamátrix végére egy plusz sor kerülne, amely csupa nullát tartalmaz, akkor az add ebx,04h + jnz @zeroincol párosnak nem kellene lezárónak lennie a ciklusban, a felső jz @zero kiléptetné, így az add ebx,04h bárhol elhelyezhető lenne a ciklusban, ezzel az add ebx,04h "öregebb" lenne, így nagyobb IPC érhető el.
Meglátjuk.

#98

P.H. senior tag

2015-04-24 20:27:21 #98

P.H.

senior tag

Egy újabb lépcsőfok, még több shortcut-tal és mellékhatással.

K10 (2.9 GHz): Core2-nek tetsző ciklusverzióval 48 sec, K10-essel 47 sec alatt oldja meg a feladatot
Core2 (2.5 GHz): 60 sec alatt 506000 mátrix? vagy több
Ivy Bridge (3.8 GHz): 42 sec alatt végez a teljes feladattal (a K10-es ciklusverzió a gyorsabb rajta 1%-kal, de azonos másodperc-eredményt ad)

Egyre jobban körvonalazódik, hogy - akármilyen hajmeresztő, - átszámolás szerint azonos órajel mellett a Merom/Penryn (Core 2) gyorsabb ebben a programban, mint a Sandy/Ivy Bridge, kb 8%-kal. Egyetlen tényező indokolja ezt, a Core2 loop predictor-a: ez a számolt/for ciklusokat 64 lefutásig jól becsli (a program legfeljebb 60x60-as mátrixokat kezel, ennek megfelelőek a számolt ciklusai is), de ilyen csak a Core 2-kben van; se a későbbi Core-okban, se az AMD CPU-iban nincs.

{@04-} xor eax,eax {1-} mov esi,ebp {2} { x1 } movsx ecx,byte ptr es:[edx] {0} and esi,-8 @init: {@0F} mov [edi+esi*08h+(00h*08h)+__0STARROW],eax {1} mov [edi+esi*08h+(04h*08h)+__0STARROW],eax {2*} add esi,08h {0*} jnz @init { clears ESI register } { } add edx,01h { -} mov ebx,ebp @@ARGUMENT: {@20} cmp ecx,esi { 5 AGU + 10 EX uops on Kaveri } {1} lea eax,[ebx+ecx*04h] { 3 clk 8 ALU ops on Core 2 } {2} movsx ecx,[edx] {0} mov [edi+eax*08h+__0STARROW],ebx { __0COUNTER <- EBP } {1} cmovs eax,esi {2} inc edx {0} mov [edi+ebp*08h+__FIXEDROW],eax {1} mov [edi+ebp*08h+__0STAR],eax {2*} add ebp,04h {0*} jnz @@ARGUMENT { clears EBP register } { -} mov eax,edi { -} mov ebp,ebx {@40} { x1 } lea edx,es:[ebx-04h] { } { x1 } and ecx,00h { } add esp,ebx @@REDUCE_ROWS: {@49} mov [edi+edx*08h+__ROWMODIFIER],ecx {1*} add edx,04h {@50*} jz @@REDUCE_COLUMNS {0-} xor ecx,ecx {1} sub eax,ebp {2**} test [edi+edx*08h+__0STAR],ebp {0**} js @@REDUCE_ROWS { -} mov ebx,ebp { -} mov ecx,ebp {@60} @findrowmin: { 2 AGU + 5 EX uops on Kaveri } {0} mov esi,[eax+ebx] { 2 clk 6 ALU ops on Core 2 } {1} or esi,[edi+ebx*08h+__0STARROW] {2} cmp esi,ecx {0} cmovb ecx,esi {1*} add ebx,04h {2*} jnz @findrowmin {@70} neg ecx {1} jle @@REDUCE_ROWS @@ABNORMAL_EXIT: {@74} or edx,-1 {1} sub esp,ebp {2-} { x3 } cmp edi,00h {0} mov esi,[esp+__MARKS] {@80} { x6 } test ebp,0FFFFFFFFh {2} mov [esi+TRESULT.OPTIMUM],edx {0} mov ebx,[esi+TRESULT.NEXTIVALUE] {1} jmp dword ptr [esp+_INVALIDRESULT] {@90} @initcol: {0} mov [edi+__INITCOL],ecx {1-} mov esi,ebp {2} neg ebp {0} push ebp {1} or ebx,-1 {2} jmp @@1ST_STEP { long jump instruction } {@A0} { x2 } xor eax,eax {@A2} @free0col: { } lea ecx,[edx-04h] {@A5} @setcolmod: { } mov [edi+edx*08h+__COLMODIFIER],esi @@REDUCE_COLUMNS: { no need to initialize -initcol in ECX } {0**} cmp edx,ebp {1**} jz @initcol {0} sub edx,04h {@B0-} xor esi,esi {1**} test [edi+edx*08h+__0STARROW],ebp {2**} js @setcolmod { } lea ebx,[edi+edx] { -} mov ecx,ebp { -} mov eax,ebp { } sub ebx,ebp {@C0} @findcolmin: {0} mov esi,[ebx] { 3 AGU + 8 EX uops on Kaveri } {1} add esi,[edi+ecx*08h+__ROWMODIFIER] { 3 clk 9 ALU ops on Core 2 } {2} or esi,[edi+ecx*08h+__FIXEDROW] {0} jz @test0row {1} sub ebx,ebp {2} cmp esi,eax {@D0} cmovb eax,esi {1*} add ecx,04h {2*} jnz @findcolmin { } lea ecx,[ebp-04h] { -} mov esi,eax { } lea ebx,[edi+edx] {@E0**} test eax,eax { JS/JNS can only fuse with TEST } { **} js @@ABNORMAL_EXIT {@E4} @seekcol0: {0*} add ecx,04h {1*} jz @free0col {2} sub ebx,ebp {0} mov eax,[ebx] {@ED} add eax,[edi+ecx*08h+__ROWMODIFIER] {@F1**} cmp eax,esi { maximum data value = 00FFFFFFh -> marked elements stay negative } { **} jnz @seekcol0 @test0row: { **} test [edi+ecx*08h+__0STAR],ebp { **} js @seekcol0 { } mov [edi+edx*08h+__0STARROW],ecx {@FE} mov [edi+ecx*08h+__0STAR],edx {@02} jns @free0col { forced conditional jump for Sandy Bridge } { --------------------------------------------------------------------------------------------- } {@04} { x12 } mov eax,00000000h; mov edx,00000000h; xor ecx,ecx {@10} { x3 } cmp ebp,00h @@5TH_STEP: {@13} mov ebx,[edi+__INITCOL] { lea ebx,[ebp-04h] } {1} mov esi,[esp+__SIZE] {2-} xor ebp,ebp {0} mov eax,[esp+__SIZE+esi*04h] {@20} @DEC5_free_col: { 3 AGU + 6 EX uops on Kaveri } {0} add [edi+ebx*08h+__COLMODIFIER],ebp { 2 clk 6 ALU ops on Core 2 } {1} mov ebp,[edi+ebx*08h+(04h*08h)+__COLMARK] {2} xor ebp,edx { EDX > 0 EBP <= 0 } {0} cmovs ebp,ecx {1*} add ebx,04h {@30*} jnz @DEC5_free_col { clears EBX register } { } mov ecx,[edi+__MINCOLROW] { } movsx ebx,cx { } sar ecx,10h { } jmp @INC5_marked_row { x3 } xor ebp,ebp; nop {@40} @inc5row: {0} add [edi+eax*08h+__ROWMODIFIER],edx { 4 AGU + 4 EX uops on Kaveri } {1-} mov eax,ebp @INC5_marked_row: {2} mov ebp,[esp+esi*04h] {0*} sub esi,01h {1*} jge @inc5row { sets ESI to 0FFFFFFFFh } @@3RD_STEP: {@4E*} and esi,[edi+ebx*08h+__0STAR] {@52*} jz @4TH_STEP { long jump instruction } {@58} @re3start: { } mov [edi+ebx*08h+__0COLON___ROWMARK],ecx { set row mark } { } { x1 } mov ecx,es:[edi+__INITCOL] { lea ecx,es:[ebp-04h] } {@60-} mov edx,ebx {@62} @mark3row: { } mov [esp+__OFFS+eax*04h],ebx { -} xor ebx,ebx { } add dword ptr [esp+__SIZE],01h { } mov [edi+esi*08h+__COLMARK],ebx { unmark column with ZERO } {@71} @chk2col: {0*} add ecx,04h {1*} jz @@5TH_STEP {2**} test [edi+ecx*08h+__COLMARK],ecx { STORE FORWARDED from @mark3row } {0**} js @chk2col @@2ND_STEP: {12} push dword ptr [edi+ecx*08h+__COLMODIFIER] {@80} lea eax,[ecx+edi] { } sub ebx,ebp { } sal ecx,10h { } mov esi,[edi+ebx*08h+__ROWMODIFIER] {@8C} @ZERO2col: { 4 AGU + 11 EX uops on Kaveri } {0} sub esi,[esp+00h] { 4 clk 13 ALU ops on Core 2 } {@8F} add esi,[eax+ebp] {C2D} lea eax,[eax+ebp] {2} jo @over2flow { overflow: (-x)+(-y)=(+z) or (+x)+(+y)=(-z) } {0} or esi,[edi+ebx*08h+__0COLON___ROWMARK] {1} jz @zero {K10}// lea eax,[eax+ebp] {0} cmp esi,edx {@9F} cmovb edx,esi {@A2} cmovb cx,bx @over2flow: {0} mov esi,[edi+ebx*08h+(04h*08h)+__ROWMODIFIER] {1*} add ebx,04h {2*} jnz @ZERO2col {@AF} @zero: {0} pop eax { add esp,04h } { enforce ESP handling from to AGU/memory pipe on P4/Kaveri/Core } {@B0-} mov eax,ecx {2} sar ecx,10h {0} cmovnc eax,[edi+__MINCOLROW] {1} mov [edi+__MINCOLROW],eax {2**} test ebx,ebx {0**} jz @chk2col {@C0*} add esi,[edi+ebx*08h+__0STAR] { zero found -> ESI=0 } {2*} jz @4TH_STEP {0} mov eax,[esp+__SIZE] {1**} cmp word ptr [edi+__MINCOLROW],bx { STORE FORWARDED } {2**} jz @re3start {@D0} cmp esi,ecx {1} mov [edi+ebx*08h+__0COLON___ROWMARK],ecx { set row mark } {2} cmovl ecx,esi {0*} sub ecx,04h { never clears ECX register } {1*} jnz @mark3row { forced conditional jump for Sandy Bridge } { x2 } xor esi,esi {@E0} { x4 } lea eax,[ebp+ebp+00h] @@4TH_STEP: { 5 AGU + 3 EX uops on Kaveri } {@E4-} mov ebx,edx @4TH_STEP: {@E6} mov edx,[edi+ecx*08h+__0STARROW] {2} mov [edi+ebx*08h+__0STAR],ecx {0} mov [edi+ecx*08h+__0STARROW],ebx {@F0} mov ecx,[edi+edx*08h+__0COLON___ROWMARK] {2**} cmp edx,00h {0**} jnz @@4TH_STEP { } sub esi,ebp { } sub edx,ebp { } lea ecx,[esi-04h] { mov ecx,[edi+__INITCOL] } @@1ST_STEP: { 4 AGU + 6 EX uops on Kaveri } {@00} mov eax,[edi+esi*08h+__0STARROW] {1} mov [edi+esi*08h+__COLMARK],eax {2} and ebx,eax {0} mov eax,[edi+esi*08h+__FIXEDROW] {1} cmovs ecx,esi {@10} mov [edi+esi*08h+__0COLON___ROWMARK],eax {0*} add esi,04h {1*} jnz @@1ST_STEP { clears ESI register } { } { x1 } mov ss:[esp+__SIZE],esi { -} xor ebx,ebx {@20*} add ecx,04h { long jump instruction } { *} jnz @@2ND_STEP { ===>>> EBX: 00h EDX:negative ECX:initcol (>= EBP) } { } mov esi,[esp+ebp+04h+__MARKS] { -} mov ebx,edi { work matrix unmodified } { } pop eax @@results: {@30} mov eax,[edi+edx*08h+__0STAR] { 3 AGU + 8 EX uops on Kaveri } {1} add ebx,ebp {2} add ecx,[ebx+eax] {0} add eax,ebp {1} shr eax,02h {2} mov [esi],al {@40} add esi,01h {1*} add edx,04h {2*} jnz @@results { clears EDX register ( DL=0 as head, DH=0 as length ) }

#97

P.H. senior tag

2015-04-17 17:35:07 #97

P.H.

senior tag

A "simítások" célja - ha nem lenne egyértelmű - az IPC növelése; ez jórészt sikerült is. Ezen szakaszban az algoritmikus megoldások már tisztázottak, a lényeg, a minél kevesebb utasítás + minél több mellékhatás = minél kevesebb órajel alatt tegye meg ugyanazt a CPU. És itt jönnek ki leginkább a microarch. különbségek és főleg a gyengeségek. Azaz az utasítássorrend.

Szem előtt mindig azt tartom, hogy a kód legyen mindenen jó, ne legyen egy kiszemelt microarch, amin jól fut, a többi rovására, de a lehető legkevesebb kompromisszummal.

Ivy Bridge (3.8 GHz): 43 sec alatt végez a teljes feladattal
P4 Northwood (2.4 GHz): 60 sec alatt 225000 mátrix
Kaveri (3.8 GHz): 54 sec alatt végez a teljes feladattal
Core2 (2.5 GHz): 60 sec alatt 463000 mátrix
K10 (2.9 GHz): 48 sec alatt oldja meg a teljes feladatot

Mint látható, Ivy Bridge-en és a Northwood-on gyorsabb lett a program, a Kaveri-n nem változott a lefutás sebessége (a fő korlátozó tényező még mindig a 2 db EX);

Core2-n lassabb lett, K10-en viszont "fénysebességre" kapcsolt, folyamatos 2.6 IPC-vel fut le a korábbi 2.4-gyel szemben. Az ok is megvan: az utasítássorrend. A program "mindent vivő", fő meghatározó ciklusa:

@ZERO2col: sub esi,[esp+00h] add esi,[eax+ebp] {C2} lea eax,[eax+ebp] jo @over2flow or esi,[edi+ebx*08h+__0COLON___ROWMARK] jz @zero {K10} lea eax,[eax+ebp] cmp esi,edx cmovb edx,esi cmovb cx,bx @over2flow: mov esi,[edi+ebx*08h+(04h*08h)+__ROWMODIFIER] add ebx,04h jnz @ZERO2col

A ciklus Core2 CPU-kon 13 ALU műveletet jelent (a cmovcc-k duplázása miatt), K10-en 11-et; a dekódolás sebessége mindkettőn 4 clock/ciklus.
A lea eax,[eax+ebp] utasítás felső elhelyezése esetén a Core2-n 2.2 IPC (= 2.6 uop/clock) mérhető és 60 sec alatt 492000 mátrixot számol ki, viszont a K10 visszaesik 2.5 IPC-re és 50 sec alatt végez a feladattal. Az említett utasítás alsó elhelyezésével a fent írt eredmények jönnek ki.

K10 esetén nem nagy talány, hogy az utasítássorrend adja, hogy mely utasítás mely pipeline-ra kerülhet, és ezek akadályozhatják egymást, viszont Core2 esetén annál inkább, mivel a lea utasítást csakis az 1. ALU tudja végrehajtani (ahogy az ugrásokat csak az 5.). Nem kizárt, hogy a ciklus első 4 utasításával a Core2 ROB-read korlátozásába (3 reg/clock, ebből az egyik kötelezően index-regiszter) sikerült belefutni.
Bár a Sandy/Ivy Bridge is a Core2-éhez hasonló pipe-elrendezéssel rendelkezik, ott nem akadályozó tényező ez, mivel egyrészt a cikluszáró add+jnz egyetlen belső művelet (macro-fusion), másrészt ROB-read korlátja nem létezik.

{@04-} xor eax,eax {1-} mov esi,ebp {2} { x1 } movsx ecx,byte ptr es:[edx] {0} and esi,-8 @init: {@0F} mov [edi+esi*08h+(00h*08h)+__0STARROW],eax {1} mov [edi+esi*08h+(04h*08h)+__0STARROW],eax {2*} add esi,08h {0*} jnz @init { clears ESI register } { } add edx,01h { -} mov ebx,ebp @@ARGUMENT: {@20} cmp ecx,esi { 5 AGU + 10 EX uops on Kaveri } {1} lea eax,[ebx+ecx*04h] {2} movsx ecx,[edx] {0} mov [edi+eax*08h+__0STARROW],ebx { __0COUNTER <- EBP } {1} cmovs eax,esi {2} inc edx {0} mov [edi+ebp*08h+__FIXEDROW],eax {1} mov [edi+ebp*08h+__0STAR],eax {2*} add ebp,04h {0*} jnz @@ARGUMENT { clears EBP register } { -} mov eax,edi { -} mov ebp,ebx {@40} { x1 } lea edx,es:[ebx-04h] { } { x1 } and ecx,00h { } add esp,ebx @@REDUCE_ROWS: {@49} mov [edi+edx*08h+__ROWMODIFIER],ecx {1*} add edx,04h {@50*} jz @@REDUCE_COLUMNS {0-} xor ecx,ecx {1} sub eax,ebp {2**} test [edi+edx*08h+__0STAR],ebp {0**} js @@REDUCE_ROWS { -} mov ebx,ebp { -} mov ecx,ebp {@60} @findrowmin: { 2 AGU + 5 EX uops on Kaveri } {0} mov esi,[eax+ebx] {1} or esi,[edi+ebx*08h+__0STARROW] {2} cmp esi,ecx {0} cmovb ecx,esi {1*} add ebx,04h {2*} jnz @findrowmin {@70-} neg ecx {1} jle @@REDUCE_ROWS @@ABNORMAL_EXIT: {@74} or edx,-1 {1} sub esp,ebp {2-} { x3 } cmp edi,00h {0} mov esi,[esp+__MARKS] {@80} { x6 } test ebp,0FFFFFFFFh {2} mov [esi+TRESULT.OPTIMUM],edx {0} mov ebx,[esi+TRESULT.NEXTIVALUE] {1} jmp dword ptr [esp+_INVALIDRESULT] {@90} @initcol: {0} { x1 } mov es:[edi+__INITCOL],ecx {1-} mov eax,ebp {2} neg ebp {0} push ebp {1-} xor ebx,ebx {2} jmp @@1ST_STEP { long jump instruction } {@A0} { x2 } xor eax,eax {@A2} @free0col: { } lea ecx,[edx-04h] {@A5} @setcolmod: { } mov [edi+edx*08h+__COLMODIFIER],esi @@REDUCE_COLUMNS: { no need to initialize -initcol in ECX } {0**} cmp edx,ebp {1**} jz @initcol {0} sub edx,04h {@B0-} xor esi,esi {1**} test [edi+edx*08h+__0STARROW],ebp {2**} js @setcolmod { } lea ebx,[edi+edx] { -} mov ecx,ebp { -} mov esi,ebp { } sub ebx,ebp {@C0} @findcolmin: {0} mov eax,[ebx] { 3 AGU + 7 EX uops on Kaveri } {1} add eax,[edi+ecx*08h+__ROWMODIFIER] {2} or eax,[edi+ecx*08h+__FIXEDROW] {0} sub ebx,ebp {1} cmp eax,esi {2} cmovb esi,eax {0*} add ecx,04h {1*} jnz @findcolmin { } lea ecx,[ebp-04h] { } lea ebx,[edi+edx] { **} test esi,esi { JS/JNS can only fuse with TEST } { **} js @@ABNORMAL_EXIT {@E0} @findcol0: {0*} add ecx,04h {1*} jz @free0col {2} sub ebx,ebp {0} mov eax,[ebx] {1} add eax,[edi+ecx*08h+__ROWMODIFIER] {2**} cmp eax,esi { maximum data value = 00FFFFFFh -> marked elements stay negative } {@EF**} jnz @findcol0 { **} test [edi+ecx*08h+__0STAR],ebp { **} js @findcol0 { } mov [edi+edx*08h+__0STARROW],ecx { } mov [edi+ecx*08h+__0STAR],edx { } jmp @free0col { --------------------------------------------------------------------------------------------- } {@00} { x16 } test ebp,0FFFFFFFFh; cmp edx,00h; cmp ecx,00h; xor eax,eax; xor edi,edi {@10} { x3 } cmp ebp,00h @@5TH_STEP: {@13} mov ebx,[edi+__INITCOL] { lea ebx,[ebp-04h] } {1} mov esi,[esp+__SIZE] {2-} xor ebp,ebp {0} mov eax,[esp+__SIZE+esi*04h] {@20} @DEC5_free_col: { 4 AGU + 6 EX uops on Kaveri } {0} add [edi+ebx*08h+__COLMODIFIER],ebp {1-} mov ebp,ecx {2} test [edi+ebx*08h+(04h*08h)+__COLMARK],ebx {0} cmovns ebp,edx {1*} add ebx,04h {@30*} jnz @DEC5_free_col { clears EBX register } { } mov ecx,[edi+__MINCOLROW] { } movsx ebx,cx { } sar ecx,10h { } jmp @INC5_marked_row { x3 } xor ebp,ebp; nop {@40} @inc5row: {0} add [edi+eax*08h+__ROWMODIFIER],edx {1-} mov eax,ebp @INC5_marked_row: { 4 AGU + 4 EX uops on Kaveri } {2} mov ebp,[esp+esi*04h] {0*} sub esi,01h {1*} jge @inc5row { sets ESI to 0FFFFFFFFh } @@3RD_STEP: {@4E*} and esi,[edi+ebx*08h+__0STAR] {@52*} jz @4TH_STEP { long jump instruction } {@58} @re3start: { } mov [edi+ebx*08h+__0COLON___ROWMARK],ecx { set row mark } { } { x1 } mov ecx,es:[edi+__INITCOL] { lea ecx,[ebp-04h] } {@60-} mov edx,esi {@62} @mark3row: { } mov [esp+__OFFS+eax*04h],ebx { } mov [edi+esi*08h+__COLMARK],eax { clear _COLMARK sign = store positive value to _COLMARK } { } inc eax { add eax,01h } { -} xor ebx,ebx @@2ND_STEP: {@6D} mov [esp+__SIZE],eax @chk2col: {@71*} add ecx,04h {1*} jz @@5TH_STEP {2**} test [edi+ecx*08h+__COLMARK],ecx { STORE FORWARDED from @mark3row } {0**} js @chk2col {12} push dword ptr [edi+ecx*08h+__COLMODIFIER] {@80} sub ebx,ebp { } lea eax,[ecx+edi] { } mov esi,[edi+ebx*08h+__ROWMODIFIER] { } sal ecx,10h {@8C} @ZERO2col: { 4 AGU + 11 EX uops on Kaveri } {0} sub esi,[esp+00h] {@8F} add esi,[eax+ebp] {0} jo @over2flow { overflow: (-x)+(-y)=(+z) or (+x)+(+y)=(-z) } {1} or esi,[edi+ebx*08h+__0COLON___ROWMARK] {2} jz @zero {K10} lea eax,[eax+ebp] {0} cmp esi,edx {@9F} cmovb edx,esi {@A2} cmovb cx,bx @over2flow: {0} mov esi,[edi+ebx*08h+(04h*08h)+__ROWMODIFIER] {1*} add ebx,04h {2*} jnz @ZERO2col {@AF} @zero: {0} pop eax {@B0-} mov eax,ecx {2} sar ecx,10h {0} cmovnc eax,[edi+__MINCOLROW] {1} mov [edi+__MINCOLROW],eax {2**} test ebx,ebx {0**} jz @chk2col {@C0*} add esi,[edi+ebx*08h+__0STAR] { zero found -> ESI=0 } {2*} jz @4TH_STEP {0} mov eax,[esp+__SIZE] {1**} cmp word ptr [edi+__MINCOLROW],bx { STORE FORWARDED } {2**} jz @re3start {@D0} cmp esi,ecx {1} mov [edi+ebx*08h+__0COLON___ROWMARK],ecx { set row mark } {2} cmovl ecx,esi {0*} sub ecx,04h { never clears ECX register } {1*} jnz @mark3row { forced conditional jump for Sandy Bridge } { x2 } xor esi,esi @@4TH_STEP: { 5 AGU + 3 EX uops on Kaveri } {@E0-} mov ebx,edx @4TH_STEP: {@E2} mov edx,[edi+ecx*08h+__0STARROW] {2} mov [edi+ebx*08h+__0STAR],ecx {0} mov [edi+ecx*08h+__0STARROW],ebx {1} mov ecx,[edi+edx*08h+__0COLON___ROWMARK] {@F0**} cmp edx,00h {0**} jnz @@4TH_STEP { -} mov eax,esi { } mov ecx,[edi+__INITCOL] { lea ecx,[ebp-04h] } { } sub edx,ebp { } sub eax,ebp { -} mov ebx,esi @@1ST_STEP: { 4 AGU + 6 EX uops on Kaveri } {@00} mov esi,[edi+eax*08h+__0STARROW] {1} mov [edi+eax*08h+__COLMARK],esi {2} and edx,esi {0} mov esi,[edi+eax*08h+__FIXEDROW] {1} cmovs ecx,eax {@10} mov [edi+eax*08h+__0COLON___ROWMARK],esi {0*} add eax,04h {1*} jnz @@1ST_STEP { clears EAX register } { } xor edx,ecx { long jump instruction } { } js @@2ND_STEP { ===>>> EBX: 00h EAX:00h EDX:negative ECX:initcol (>= EBP-4) } {@21} pop esi { } neg ebp { -} xor ecx,ecx { -} mov edx,ebp { } sub esp,ebp { -} mov ebx,edi { } mov esi,[esp+__MARKS] @@results: {@30} mov eax,[edi+edx*08h+__0STAR] { 3 AGU + 8 EX uops on Kaveri } {1} sub ebx,ebp {2} add ecx,[ebx+eax] {0} sub eax,ebp {1} shr eax,02h {2} mov [esi],al {@40} add esi,01h {1*} add edx,04h {2*} jnz @@results

#96

P.H. senior tag P.H. #95

2015-04-11 21:19:53 #96

P.H.

senior tag

válasz P.H. #95 üzenetére

Simitgatva:

K10 (2.9 GHz): 53 sec alatt oldja meg a teljes feladatot
Ivy Bridge (3.8 GHz): 45 sec alatt végez a teljes feladattal
Core2 (2.5 GHz): 60 sec alatt 479000 mátrix
P4 Northwood (2.4 GHz): 60 sec alatt 221000 mátrix

Core-családhoz kis adalék:

PerfMonitor Record file Counter 0 : Non-halted clock cycles Counter 1 : Instructions per cycle (IPC) Counter 2 : Retired fused uops Counter 3 : Retired non-fused uops T(ms) c0(M/s) c1(i/c) c2(M/s) c3(M/s) 50 2500.0 2.2 1323.7 4871.0 100 2500.0 2.1 1312.8 4842.1 150 2500.0 2.1 1312.8 4843.9 200 2500.0 2.1 1305.8 4808.1 250 2500.0 2.2 1322.9 4882.0 300 2500.0 2.2 1324.7 4874.4 350 2500.1 2.1 1301.2 4800.0 400 2499.9 2.1 1317.3 4851.5 450 2500.0 2.1 1317.9 4858.3 500 2500.0 2.1 1316.3 4849.7

Ez a 2.5 GHz-es Core2 mérése:
- ami nem látszik, 2.1 IPC mellett 2.5 uop/cycle (cmovcc...)
- ami látszik: stabilan 4800 feletti non-fused és 1300 feletti fused uop/cycle (utóbbi 2 végrehajtót dolgoztat), azaz 4800+1300*2 = 7400, a branch misprediction-ok mellett is minden órajelben 3 feldolgozó dolgozik a 6-ból.

{@08} { x1 } and eax,00h {1-} mov esi,ebp {2} movsx ecx,byte ptr [edx] @init: {@10} mov [edi+esi*08h+__0STARROW],eax {1} mov [edi+esi*08h+__COLMODIFIER],eax {2*} add esi,04h {0*} jnz @init { clears ESI register } inc edx { x1 } lea ebx,[ebp+00h] @@ARGUMENT: {@20} cmp ecx,esi { 5 AGU + 10 EX uops on Kaveri } {1} lea eax,[ebx+ecx*04h] {2} movsx ecx,[edx] {0} mov [edi+eax*08h+__0STARROW],ebx { __0COUNTER <- EBP } {1} cmovs eax,esi {2} inc edx {0} mov [edi+ebp*08h+__FIXEDROW],eax {1} mov [edi+ebp*08h+__0STAR],eax {2*} add ebp,04h {0*} jnz @@ARGUMENT { clears EBP register } { -} mov edx,ebx { -} mov eax,edi {@40*} add ebp,ebx { *} jnz @chk0row { forced conditional jump for Sandy Bridge } { x5 } mov ecx,00000000h @@REDUCE_ROWS: {@49} mov [edi+edx*08h+__ROWMODIFIER],ecx {1*} add edx,04h {@50*} jz @@REDUCE_COLUMNS @chk0row: {0-} xor ecx,ecx {1} sub eax,ebp {2**} test [edi+edx*08h+__0STAR],ebp {0**} js @@REDUCE_ROWS { -} mov ebx,ebp { } not ecx {@60} @findrowmin: { 2 AGU + 5 EX uops on Kaveri } {0} mov esi,[eax+ebx] {1} or esi,[edi+ebx*08h+__0STARROW] {2} cmp esi,ecx {0} cmovb ecx,esi {1*} add ebx,04h {2*} jnz @findrowmin {@70-} neg ecx {1} jle @@REDUCE_ROWS @@ABNORMAL_EXIT: {@74} { x2 } mov edx,0FFFFFFFFh {1} mov esi,[esp+__MARKS] {2-} { x3 } cmp edi,00h {@80} { x6 } test ebp,0FFFFFFFFh {1} mov [esi+TRESULT.OPTIMUM],edx {2} mov ebx,[esi+TRESULT.NEXTIVALUE] {0} jmp dword ptr [esp+_INVALIDRESULT] {@90} @initcol: {0} mov [edi+ebp*08h+__INITCOL],ecx {1} add esp,ebp {2-} mov eax,ebp {0} push ebp {1} jmp @@1ST_STEP { long jump instruction } { x2 } xor edx,edx {@A0} { x6 } test ebp,0FFFFFFFFh {@A6} @setcolmod: { } mov [edi+edx*08h+__COLMODIFIER],ecx @@REDUCE_COLUMNS: {@AA} lea ecx,[edx-04h] { negative for minimum } {@AD} @chk0col: {0} sub edx,04h {@B0**} cmp edx,ebp {2**} jb @initcol { EDX always negative } { jb = jl for 2 negative numbers } {0**} test [edi+edx*08h+__0STARROW],ebp {1**} js @chk0col { } lea ebx,[edi+edx] { -} mov esi,ebp { } sub ebx,ebp {@C0} @findcolmin: {0} mov eax,[ebx] { 3 AGU + 7 EX uops on Kaveri } {1} add eax,[edi+esi*08h+__ROWMODIFIER] {2} or eax,[edi+esi*08h+__FIXEDROW] {0} sub ebx,ebp {1} cmp eax,ecx {2} cmovb ecx,eax {0*} add esi,04h {1*} jnz @findcolmin { } lea esi,[ebp-04h] { } lea ebx,[edi+edx] { **} test ecx,ecx { JS/JNS can only fuse with TEST } { **} js @@ABNORMAL_EXIT {@E0} @subcol: {0*} add esi,04h {1*} jz @setcolmod {2} sub ebx,ebp {0} mov eax,[ebx] {1} add eax,[edi+esi*08h+__ROWMODIFIER] {2**} cmp eax,ecx {@EF**} jnz @subcol { **} test [edi+esi*08h+__0STAR],ebp { **} js @subcol { } mov [edi+edx*08h+__0STARROW],esi { } mov [edi+esi*08h+__0STAR],edx { } jmp @setcolmod { --------------------------------------------------------------------------------------------- } {@00} { x16 } ... @@5TH_STEP: {@10} mov ebx,[edi+ebp*08h+__INITCOL] {1-} xor eax,eax {2} mov esi,[esp+__SIZE] {0-} xor ebp,ebp {1} mov ecx,[edi+__MINCOLROW] {2-} { x1 } nop {@20} @DEC5_free_col: { 4 AGU + 6 EX uops on Kaveri } {0} add [edi+ebx*08h+__COLMODIFIER],ebp {1-} mov ebp,eax {2} test [edi+ebx*08h+04h*08h+__COLMARK],ebx {0} cmovns ebp,edx {1*} add ebx,04h {@30*} jnz @DEC5_free_col { clears EBX register } { } mov eax,[esp+__SIZE+esi*04h] { } movsx ebx,cx { } sar ecx,10h { } jmp @INC5_marked_row { x2 } nop; nop {@40} @inc5row: {0} add [edi+eax*08h+__ROWMODIFIER],edx {1-} mov eax,ebp @INC5_marked_row: { 4 AGU + 4 EX uops on Kaveri } {2} mov ebp,[esp+esi*04h] {0*} sub esi,01h {1*} jge @inc5row { sets ESI to 0FFFFFFFFh } @@3RD_STEP: {@4E*} and esi,[edi+ebx*08h+__0STAR] {@52*} jz @4TH_STEP { long jump instruction } {0} mov [edi+ebx*08h+__0COLON___ROWMARK],ecx { set row mark } {@5C} @re3start: {0} mov ecx,[edi+ebp*08h+__INITCOL] { lea ecx,[ebp-04h] } {@60-} mov edx,ebp {@62} @mark3row: {0} mov [esp+__OFFS+eax*04h],ebx {1} mov [edi+esi*08h+__COLMARK],eax { clear __COLMARK sign = store positive value to __COLMARK} {2} add eax,01h @@2ND_STEP: {@6D} mov [esp+__SIZE],eax @chk2col: {@71*} add ecx,04h {1*} jz @@5TH_STEP {2**} test [edi+ecx*08h+__COLMARK],ecx { STORE FORWARDED from @mark3row } {0**} js @chk2col {12} push dword ptr [edi+ecx*08h+__COLMODIFIER] {@80-} mov ebx,ebp {0-} mov eax,ecx {1} sal ecx,10h {2} sub eax,ebp {@89} @ZERO2col: { 4 AGU + 11 EX uops on Kaveri } {0} mov esi,[edi+ebx*08h+__ROWMODIFIER] {1} sub esi,[esp+00h] {@90} add esi,[edi+eax] {0} jo @overflow { overflow: (-x)+(-y)=(+z) or (+x)+(+y)=(-z) } {1} or esi,[edi+ebx*08h+__0COLON___ROWMARK] {2} jz @zero {0} sub eax,ebp {1} cmp esi,edx {@9F} cmovb edx,esi {@A2} cmovb cx,bx @over2flow: {1*} add ebx,04h {2*} jnz @ZERO2col {@AB} @zero: {0} add esp,04h {1-} mov eax,ecx {@B0} sar ecx,10h {0} cmovnc eax,[edi+__MINCOLROW] {1} mov [edi+__MINCOLROW],eax {2**} test ebx,ebx {0**} jz @chk2col {@BE*} add esi,[edi+ebx*08h+__0STAR] { zero found -> ESI=0 } {@C2*} jz @4TH_STEP {0} mov eax,[esp+__SIZE] {1} mov [edi+ebx*08h+__0COLON___ROWMARK],ecx { set row mark } {2**} cmp word [edi+__MINCOLROW],bx { STORE FORWARDED } {@D0**} jz @re3start {1} cmp esi,ecx {2} cmovl ecx,esi {0*} sub ecx,04h { never clears ECX register } {1*} jnz @mark3row { forced conditional jump for Sandy Bridge } @overflow: sub eax,ebp jmp @over2flow @@4TH_STEP: { 5 AGU + 3 EX uops on Kaveri } {@E0-} mov ebx,edx @4TH_STEP: {@E2} mov edx,[edi+ecx*08h+__0STARROW] {2} mov [edi+ebx*08h+__0STAR],ecx {0} mov [edi+ecx*08h+__0STARROW],ebx {1} mov ecx,[edi+edx*08h+__0COLON___ROWMARK] {@F0**} cmp edx,00h {0**} jnz @@4TH_STEP { } mov ecx,[edi+ebp*08h+__INITCOL] { lea ecx,[ebp-04h] } { -} mov eax,ebp { } { x2 } mov edx,0FFFFFFFFh @@1ST_STEP: { 4 AGU + 6 EX uops on Kaveri } {@00} mov ebx,[edi+eax*08h+__0STARROW] {1} mov [edi+eax*08h+__COLMARK],ebx {2} and edx,ebx {0} mov ebx,[edi+eax*08h+__FIXEDROW] {1} cmovs ecx,eax {@10} mov [edi+eax*08h+__0COLON___ROWMARK],ebx {0*} add eax,04h {1*} jnz @@1ST_STEP { clears EAX register } { } xor edx,ebp { long jump instruction } { } js @@2ND_STEP { ===>>> EAX:00h EDX:negative ECX:initcol (>= EBP-4) } {@21} lea eax,[ebp-04h] {1-} mov edx,ebp {2-} xor ecx,ecx {0} sub esp,eax {1-} mov ebx,edi { work matrix unmodified } { [esp+__SAVE] } {2} mov esi,[esp+__MARKS] @@results: {@30} mov eax,[edi+edx*08h+__0STAR] {1} sub ebx,ebp {2} add ecx,[ebx+eax] {0} sub eax,ebp {1} shr eax,02h {2} mov [esi],al {@40} add esi,01h {1*} add edx,04h {2*} jnz @@results

#95

P.H. senior tag

2015-04-04 17:15:03 #95

P.H.

senior tag

Innen már csak apróbb simítások maradnak egy szálon, tényleg jöhet a többszálas megvalósítás.

- a kód negyede eltűnt, felesleges, mivel:
- a write-through L1D-vel ellátott microarch-ok kedvéért a program mindent fejben számol, magába a mátrixba semmit sem ír vissza; n*n méretű mátrix esetén két db n méretű vektor az írt terület
- a ciklusok utasítássorrendjében kiemelkedő fontosságú, hogy a ciklusszámláló és a pointer-aritmetika (a következő cikluslefutáshoz) ne legyen akadályozva a ciklustörzs számításai által; a.k.a. a lehető leghamarabb megtörténjenek.

K10 (2.9 GHz): 55 sec alatt oldja meg a teljes feladatot
Kaveri (3.8 GHz): 54 sec alatt végez a teljes feladattal
Core2 (2.5 GHz): 60 sec alatt 472000 mátrix
P4 Northwood (2.4 GHz): 60 sec alatt 218000 mátrix (megvan az 1.0 IPC)

{0-} xor eax,eax {1-} mov esi,ebp {2-} mov ebx,ebp {0} add ebp,ebp {1} movsx ecx,byte ptr [edx] @mark0: {0} mov [edi+esi*08h+__0STARROW],eax {1} mov [edi+esi*08h+__COLMODIFIER],eax {2*} add esi,04h {1*} jnz @mark0 { clears ESI register } { -} { x5 } mov eax,00000000h { } add esp,ebp { -} mov ebp,ebx @@ARGUMENT: {@20} cmp ecx,esi {1} lea eax,[ebx+ecx*04h] {2} movsx ecx,[edx+01h] {0} mov [edi+eax*08h+__0STARROW],ebx {1} cmovs eax,esi {2} inc edx {@30} mov [edi+ebp*08h+__FIXEDROW],eax {1} mov [edi+ebp*08h+__0STAR],eax {2*} add ebp,04h {0*} jnz @@ARGUMENT {0} { x1 } nop {1-} mov ebp,ebx {@40-} mov edx,ebx {0-} mov eax,edi {1} jz @chk0row { forced conditional jump for Sandy Bridge } { x1 } nop @@REDUCE_ROWS: {@47} neg ecx {1} mov [edi+edx*08h+__ROWMODIFIER],ecx {2*} add edx,04h {@50*} jz @@REDUCE_COLUMNS @chk0row: {0-} xor ecx,ecx {1} sub eax,ebp {2**} test [edi+edx*08h+__0STAR],ebp {0**} js @@REDUCE_ROWS {1} or ecx,-1 {2-} { x1 } nop {@60} @findrowmin: {0} mov esi,[eax+ebp] {1} or esi,[edi+ebp*08h+__0STARROW] {2} cmp ecx,esi {0} cmova ecx,esi {1*} add ebp,04h {2*} jnz @findrowmin {@70-} mov ebp,ebx {1**} test ecx,ecx { JS/JNS can only fuse with TEST } {2**} jns @@REDUCE_ROWS push ebx { x3 } cmp edi,00h @@ABNORMAL_EXIT: {@7A} pop eax {1} sub esp,ebp {2} or edx,-1 {@80} sub esp,ebp {1} mov esi,[esp+__MARKS] {0} mov [esi+TRESULT.OPTIMUM],edx {1} mov ebx,[esi+TRESULT.NEXTIVALUE] {2} jmp dword ptr [esp+_INVALIDRESULT] {@90} @initcol: {0} push ebp {1-} mov eax,ebp {2} mov [edi+ebp*08h+__INITCOL],ecx {0} jmp @@1ST_STEP {@9C} { x4 } lea eax,[ebp+ebp+00h] {@A0} { x1 } nop {@A1} @setcolmod: { } pop eax { } mov [edi+edx*08h+__COLMODIFIER],ecx @@REDUCE_COLUMNS: {@A6} lea ecx,[edx-04h] { negative for minimum } {@A9} @chk0col: {0} sub edx,04h {1**} cmp edx,ebp {2**} jb @initcol { EDX always negative } { jb = jl for 2 negative numbers } {@B0**} test [edi+edx*08h+__0STARROW],ebp {1**} js @chk0col { -} mov ebx,eax { } mov esi,0FFFFFFFCh { -4 } { } push eax { } { x3 } cmp edi,00h {@C0} @findcolmin: {0} mov eax,[ebx+edx] {1} add eax,[edi+esi*08h+__ROWMODIFIER] {2} or eax,[edi+esi*08h+__FIXEDROW] {0} cmp ecx,eax {1} cmova ecx,eax {@D0} sub esi,04h {0} add ebx,ebp {1**} cmp esi,ebp {2**} jge @findcolmin {0} { x3 } cmp esi,00h {1**} test ecx,ecx { JS/JNS can only fuse with TEST } {2**} js @@ABNORMAL_EXIT {@E0} @subcol: {0*} add esi,04h {1*} jz @setcolmod {2} sub ebx,ebp {1} mov eax,[ebx+edx] {0} add eax,[edi+esi*08h+__ROWMODIFIER] {2**} cmp eax,ecx { maximum data value = 00FFFFFFh -> marked elements stay negative } {@F0**} jnz @subcol {1**} test [edi+esi*08h+__0STAR],ebp {2**} js @subcol {0} mov [edi+edx*08h+__0STARROW],esi {1} { x1 } mov es:[edi+esi*08h+__0STAR],edx {@00} jns @setcolmod { forced conditional jump for Sandy Bridge } { ----------------------------------------------------------------------------------------------} {@02} @DEC5_free_col: { 3 AGU + 6 EX uops on Kaveri } {0} mov ebp,[edi+esi*08h+__COLMARK] {1} mov ecx,[edi+esi*08h+__COLMODIFIER] {2} cmp ebp,00h {0} lea ebp,[ecx+edx] {@10} cmovs ebp,ecx {2} mov [edi+esi*08h+__COLMODIFIER],ebp {0*} add esi,04h {1*} jnz @DEC5_free_col { clears ESI register } { x1 } mov ecx,[edi+esi+__MINCOLROW] @INC5_marked_row: { 4 AGU + 5 EX uops on Kaveri } {@20} mov ebp,[esp+ebx*08h] {1*} sub ebx,01h {2*} jnge @@3RD_STEP {0} add [edi+eax*08h+__ROWMODIFIER],edx {1-} mov eax,ebp {2} jmp @INC5_marked_row @@5TH_STEP: {@30} mov esi,[edi+ebp*08h+__INITCOL] {1-} mov ebx,eax {2} mov eax,[esp+__SIZE+eax*08h] {0*} add esi,04h {1*} jnz @DEC5_free_col { forced conditional jump for Sandy Bridge } { x1 } nop {@40} { x6 } test ebp,0FFFFFFFFh @@3RD_STEP: {@46} movsx ebx,cx {1} sar ecx,10h {2*} add esi,[edi+ebx*08h+__0STAR] {@50*} jz @4TH_STEP { long jump instruction } {1} mov [edi+ebx*08h+__0COLON___ROWMARK],ecx { set row mark } {@5A} @re3start: {0} mov ecx,[edi+ebp*08h+__INITCOL] {1-} mov edx,ebp {@60} @mark3row: {0} mov [edi+esi*08h+__COLMARK],eax {1} mov [esp+__OFFS+eax*08h],ebx {2} { x2 } db $2D,$FF,$FF,$FF,$FF { add eax,01h } @@2ND_STEP: {@6D} mov [esp+__SIZE],eax @chk2col: {@71*} add ecx,04h {1*} jz @@5TH_STEP {2**} test [edi+ecx*08h+__COLMARK],ecx { STORE FORWARDED from @mark3row } {0**} js @chk2col {12} push dword ptr [edi+ecx*08h+__COLMODIFIER] {@80-} mov ebx,ebp {0-} mov eax,ecx {1} sal ecx,10h {2} sub eax,ebp {@89} @ZERO2col: { 4 AGU + 11 EX uops on Kaveri } {0} mov esi,[edi+ebx*08h+__ROWMODIFIER] {1} sub esi,[esp+00h] {@90} add esi,[edi+eax] {0} jo @overflow { overflow: (-x)+(-y)=(+z) or (+x)+(+y)=(-z) } {1} or esi,[edi+ebx*08h+__0COLON___ROWMARK] {2} jz @zero {0} sub eax,ebp {1} cmp esi,edx {@9F} cmovb edx,esi {@A2} cmovb cx,bx @over2flow: {1*} add ebx,04h {2*} jnz @ZERO2col {@AB} @zero: {0} add esp,04h {1-} mov eax,ecx {@B0} sar ecx,10h {0} cmovnc eax,[edi+__MINCOLROW] {1} mov [edi+__MINCOLROW],eax {2} mov eax,[esp+__SIZE] {0**} test ebx,ebx {@C0**} jz @chk2col {2*} add esi,[edi+ebx*08h+__0STAR] { zero found -> ESI=0 } {0*} jz @4TH_STEP {1} mov [edi+ebx*08h+__0COLON___ROWMARK],ecx { set row mark } {2**} cmp word [edi+__MINCOLROW],bx { STORE FORWARDED } {@D0**} jz @re3start {1} cmp esi,ecx {2} cmovl ecx,esi {0*} sub ecx,04h { never clears ECX register } {1*} jnz @mark3row { forced conditional jump for Sandy Bridge } @overflow: sub eax,ebp jmp @over2flow @@4TH_STEP: { 5 AGU + 3 EX uops on Kaveri } {@E0-} mov ebx,edx @4TH_STEP: {@E2} mov edx,[edi+ecx*08h+__0STARROW] {2} mov [edi+ebx*08h+__0STAR],ecx {0} mov [edi+ecx*08h+__0STARROW],ebx {1} mov ecx,[edi+edx*08h+__0COLON___ROWMARK] {@F0**} cmp edx,00h {0**} jnz @@4TH_STEP { } mov ecx,[edi+ebp*08h+__INITCOL] { -} mov eax,ebp { } { x3 } mov edx,0FFFFFFFFh @@1ST_STEP: { 4 AGU + 6 EX uops on Kaveri } {@00} mov ebx,[edi+eax*08h+__0STARROW] {1} mov [edi+eax*08h+__COLMARK],ebx {2} and edx,ebx {0} mov ebx,[edi+eax*08h+__FIXEDROW] {1} cmovs ecx,eax {@10} mov [edi+eax*08h+__0COLON___ROWMARK],ebx {0*} add eax,04h {1*} jnz @@1ST_STEP { clears EAX register } { } xor edx,-1 { } js @@2ND_STEP { ===>>> EAX:00h EDX:negative ECX:initcol (>= EBP-4) } {@22} lea eax,[ebp+ebp-04h] {1-} mov edx,ebp {2-} xor ecx,ecx {0} sub esp,eax {1-} mov ebx,edi { work matrix unmodified } {2} mov esi,[esp+__MARKS] @@results: {@32} mov eax,[edi+edx*08h+__0STAR] {1} sub ebx,ebp {2} add ecx,[ebx+eax] {0} sub eax,ebp {1} shr eax,02h {@40} mov [esi],al {0} add esi,01h {1*} add edx,04h {2*} jnz @@results

#94

P.H. senior tag P.H. #93

2015-03-29 17:25:21 #94

P.H.

senior tag

válasz P.H. #93 üzenetére

Kaveri (3.8 GHz): 60 sec alatt 448000 mátrix

#93

P.H. senior tag

2015-03-27 16:54:13 #93

P.H.

senior tag

Újabb, még gyorsabb változat.

Core2 (2.5 GHz): 60 sec alatt 370000 mátrix
K10 (2.9 GHz): 60 sec alatt 483000 mátrix
Ivy Bridge (3.8 GHz): immár 50 sec alatt oldja meg a feladatot (60 sec alatt kb. 600000 mátrixot oldana meg)

{0-} xor eax,eax {1-} mov esi,ebp {2} { x1 } lea ebx,[ebp+ebp+00h] {0} and esi,-8 {1} movsx ecx,byte ptr [edx] {2} add esp,ebx {@F0} @mark0: {0} mov [edi+esi*04h+00h+__0STARROW_COLMARK],eax { __0STARROW = -1 means FIXEDCOL } {1} mov [edi+esi*04h+10h+__0STARROW_COLMARK],eax { __0STARROW = -1 means FIXEDCOL } {2*} add esi,08h {0*} jnz @mark0 { -} mov ebx,ebp { } not eax @@ARGUMENT: { initialize __0COUNTER variable to -1 } {@00} sub edx,eax {1} cmp ecx,esi {2} lea ecx,[ebx+ecx*04h] {0} mov [edi+ecx*04h+__0STARROW_COLMARK],eax { __0STARROW = -1 means FIXEDCOL } {1} cmovs ecx,esi {2} mov [edi+ebp*04h+__FIXEDROW],ecx {0} mov [edi+ebp*04h+__0STAR],ecx {1} movsx ecx,byte ptr [edx] {2*} add ebp,04h {0*} jnz @@ARGUMENT {0} push ebx {1-} mov ebp,ebx {@20-} mov edx,ebx {0-} mov eax,edi {1} jmp @chk0row @@ABNORMAL_LEAVE: {0} mov [esi+TRESULT.OPTIMUM],edx {1} mov ebx,[esi+TRESULT.NEXTIVALUE] {2} jmp dword ptr [esp+_INVALIDRESULT] @@REDUCE_ROWS: {0*} add edx,04h {1*} jz @@REDUCE_COLUMNS @chk0row: {2} sub eax,ebp {0**} test [edi+edx*04h+__0STAR],ebp {1**} js @@REDUCE_ROWS {2} or ecx,-1 {@40} @findrowmin: {0} mov esi,[eax+ebp] {1} or esi,[edi+ebp*04h+__0STARROW_COLMARK] {2} cmp ecx,esi {0} cmova ecx,esi {1*} add ebp,04h {2*} jnz @findrowmin {@50-} mov ebp,ebx {1**} { x4 } test ecx,0FFFFFFFFh { JS/JNS can only fuse with TEST } {2**} js @@ABNORMAL_EXIT {0} sar ebx,03h {1} jc @oddrow {2} { x1 } nop @subrow: {@60} sub [eax+ebx*08h+00h],ecx { max. data value = 00FFFFFFh -> marked elements stay negative } @oddrow: {1} sub [eax+ebx*08h+04h],ecx { max. data value = 00FFFFFFh -> marked elements stay negative } {2*} add ebx,01h {0*} jnz @subrow { -} mov ebx,ebp { } jz @@REDUCE_ROWS { forced conditional jump for Sandy Bridge } @@ABNORMAL_EXIT: {@70} pop esi {1} sub esp,ebp {2} or edx,-1 {0} sub esp,ebp {1} mov esi,[esp+__MARKS] {2} jmp @@ABNORMAL_LEAVE { } { x2 } xor ecx,ecx {@80} { x12 } mov eax,00000000h; mov edx,00000000h; xor ecx,ecx {@6C} @initcol: {0} mov [edi+ebp*04h+__INITCOL],ecx {@70-} mov ebx,ebp {2} or esi,-1 {0} jnz @@1ST_STEP { forced conditional jump for Sandy Bridge } { x1 } nop {@7C} @0counter: { } sub [edi+ebp*04h+__0COUNTER],ebx @@REDUCE_COLUMNS: lea ecx,[edx-04h] {@83} @chk0col: {0} sub edx,04h {1**} cmp edx,ebp {2**} jb @initcol { EDX always negative } { jb = jl for 2 negative numbers } {0**} test [edi+edx*04h+__0STARROW_COLMARK],ebp {1**} js @chk0col { -} { x1 } nop {@90-} xor ecx,ecx { -} mov esi,ebp {@94} @findcolmin: {0} mov ebx,[eax+edx] {1} or ebx,[edi+ecx*04h-10h+__FIXEDROW] {2} sub ecx,04h {0} cmp esi,ebx {@A0} cmova esi,ebx {2} add eax,ebp {0**} cmp ecx,ebp {1**} jnz @findcolmin {0} sub ecx,04h {1**} test esi,esi { JS/JNS can only fuse with TEST } {2**} js @@ABNORMAL_EXIT {@B0-} or ebx,-1 {@B3} @subcol: {0*} add ecx,04h {1*} jz @0counter {2} sub eax,ebp {0} sub [eax+edx],esi { maximum data value = 00FFFFFFh -> marked elements stay negative } {1} jnz @subcol { } { x1 } nop {@C0**} cmp [edi+ecx*04h+__0STAR],ebx {1**} jle @subcol {2} mov [edi+edx*04h+__0STARROW_COLMARK],ecx {0} mov [edi+ecx*04h+__0STAR],edx {1} xor ebx,-1 { clears CF } {@D0} jnc @subcol { x1 } nop @@3RD_STEP: {0} movsx edx,cx {1} lea eax,[ebp-04h] {2} sar ecx,10h {0} mov esi,[edi+edx*04h+__0STAR] {@00} sub eax,edx {2**} { x4 } test esi,0FFFFFFFFh {0**} jz @@4TH_STEP {1} sar eax,02h {2} mov [edi+edx*04h+__0COLON___ROWMARK],ecx {0} imul eax,ebp {1} add eax,edi @re3start: {@FA-} mov ecx,[edi+ebp*04h+__INITCOL] { lea ecx,[ebp-04h] } {1} mov edx,ebp {@00} @mark3row: {0} and dword ptr [edi+esi*04h+__0STARROW_COLMARK],00FFFFFFh { clear __0STARROW_COLMARK sign } {1} mov [esp+__OFFS+ebx*08h],eax {2} add ebx,01h {0-} { x2 } xor esi,esi @@2ND_STEP: {@10} mov [esp+__SIZE],ebx @chk2col: {@14*} add ecx,04h {1*} jz @@5TH_STEP {2**} test [edi+ecx*04h+__0STARROW_COLMARK],ecx {0**} js @chk2col {0-} mov ebx,ebp {@20} lea eax,[ecx+edi] {1} sal ecx,10h {2} sub eax,ebp {@28} @zeroincol: { IPC: 3.0 } { 2 AGU + 8 EX uops on Kaveri } {0} mov esi,[edi+ebx*04h+__0COLON___ROWMARK] {1} or esi,[eax] {2} jz @zero {@30} cmp esi,edx {1} cmovb edx,esi {2} cmovb cx,bx {0} sub eax,ebp {1*} add ebx,04h {2*} jnz @zeroincol {@40} @zero: {0-} mov esi,ecx {1} sar ecx,10h {2} cmovnc esi,[edi+00h] { matrix[0,0] } {0} mov [edi+00h],esi { matrix[0,0] } {1**} test ebx,ebx {2**} jz @chk2col {@4E} mov esi,[edi+ebx*04h+__0STAR] {1**} test esi,esi {2**} jz @4TH_STEP {0} mov [edi+ebx*04h+__0COLON___ROWMARK],ecx { set row mark } {1} sub eax,ecx {@60} mov ebx,[esp+__SIZE] {0**} { x1 } db $66,$39,$5F,$00 { cmp word [edi+00h],bx { matrix[0,0] } { STORE FORWARDED } {1**} jz @re3start {2} cmp esi,ecx {0} cmovl ecx,esi {1*} sub ecx,04h { never clears ECX register } {2*} jnz @mark3row { forced conditional jump for Sandy Bridge } @@5TH_STEP: { STACK: [2N:offs]...[6:offs] [4:offs] [2:size] [0:EBP] [2N+1:colN] ... [5:col2] [3:col1] [1:col0] } {0} mov eax,[esp+__SIZE] {1} mov esi,[edi+ebp*04h+__INITCOL] { lea esi,[ebp-04h] } {01} push dword ptr [edi+00h] {1} jmp @INC5_marked_row {@80} @row5parity: { IPC: 2.3 } {0} mov ecx,ebp {1} sar ecx,03h {2} jc @odd5row @inc5row: { 4 AGU + 8 EX uops on Kaveri } {0} add [ebx+ecx*08h+00h],edx {1} jc @restore_ @odd5row: {2} add [ebx+ecx*08h+04h],edx {0} jc @restore__ @even5row: {@90*} add ecx,01h {2*} jnz @inc5row @INC5_marked_row: {0} mov ebx,[esp+__SIZE+eax*08h+__PUSHED] {1*} dec eax { sub eax,01h } {2*} jge @row5parity {0-} mov ecx,ebp {@A0*} add ebp,ebp {2*} jnz @CHK5col { forced conditional jump for Sandy Bridge } @restore_: {@A4} sub [ebx+ecx*08h+00h],edx jc @odd5row { forced conditional jump for Sandy Bridge } @restore__: {@A9} sub [ebx+ecx*08h+04h],edx jc @even5row { forced conditional jump for Sandy Bridge } @CHK5col: {@AF*} add esi,04h {1*} jz @zero5item { clears ESI register } {2**} test [edi+esi*04h+__0STARROW_COLMARK],esi { __0STARROW = -1 means FIXEDCOL [NOT USED] } {0**} js @CHK5col {1} add esi,edi {2-} mov eax,ecx @DEC5_free_col: { IPC: 2.3 } {0} imul eax,eax {@C0} add ecx,esi {2} sar eax,02h {@C5} @dec5row: { 4 AGU + 8 EX uops on Kaveri } {0} sub [esi+eax],edx {1} jo @recover_ @dec5_1: {2} sub [ecx+eax],edx {0} jo @recover__ {1*} add eax,ebp {@D1*} jg @dec5row {0} sub ecx,esi {1} sub esi,edi {2**} cmp eax,ebp {0**} jc @CHK5col {1} add [esi+edi],edx {2} jmp @CHK5col {@E0} @recover_: mov dword ptr [esi+eax],0FF000000h { leave OF } jo @dec5_1 @recover__: {@E9} add [ecx+eax],edx {1*} add eax,ebp {2*} jg @dec5row {@F0} sub ecx,esi {1*} sub esi,edi { never clears ESI register } {2*} jnz @CHK5col { forced conditional jump for Sandy Bridge } @zero5item: {@F4} pop ecx {1} sar ebp,01h {2-} xor esi,esi {0} jmp @@3RD_STEP @@4TH_STEP: { 5 AGU + 4 EX uops on Kaveri } {@E0-} mov ebx,edx @4TH_STEP: {@E2} movsx edx,word ptr [edi+ecx*04h+__0STARROW_COLMARK] {2} mov [edi+ebx*04h+__0STAR],ecx {0} mov [edi+ecx*04h+__0STARROW_COLMARK],ebx {1} mov ecx,[edi+edx*04h+__0COLON___ROWMARK] {2**} test edx,edx {0**} jnz @@4TH_STEP { } dec esi { } mov ecx,[edi+ebp*04h+__INITCOL] { lea ecx,[ebp-04h] } { -} mov ebx,ebp { } add [edi+ebp*04h+__0COUNTER],esi @@1ST_STEP: { IPC: 3.0 } { 4 AGU + 5 EX uops on Kaveri } {@00} movsx eax,word ptr [edi+ebx*04h+__0STARROW_COLMARK] {1} mov [edi+ebx*04h+__0STARROW_COLMARK],eax {2} add ebx,04h {0} mov eax,[edi+ebx*04h-10h+__FIXEDROW] {1} mov [edi+ebx*04h-10h+__0COLON___ROWMARK],eax {2} jnz @@1ST_STEP { clears EBX register } { -} mov edx,ebp { **} cmp [edi+ebp*04h+__0COUNTER],esi {= -1 } { **} jnz @@2ND_STEP { ===>>> EBX:00h EDX:negative ECX:initcol (>= EBP-4) } {@20} lea eax,[ebp+ebp-04h] {1-} xor ecx,ecx {0} sub esp,eax {1} mov ebx,[esp+__SAVE] {2} mov esi,[esp+__MARKS] @@results: {@30} mov eax,[edi+edx*04h+__0STAR] {1} sub ebx,ebp {2} add ecx,[ebx+eax] {0} sub eax,ebp {1} shr eax,02h {2} mov [esi],al {@40} add esi,01h {1*} add edx,04h {2*} jnz @@results

#92

P.H. senior tag

2015-03-24 19:57:45 #92

P.H.

senior tag

A géphez legközelebb levő ASM-től látszatra a lehető legtávolabb áll a Java, de a látszat csal: mivel a Java is gépen - csak virtuális gépen - alapul, virtuális architektúrával, arra is lehet optimalizálni; sőt, eléggé jól (meghálálja).
Csak úgy említem: HSA...
Viszont meglehetősen nehéz egy ósdi, regiszter nélküli, stack-rendszerű (~x87, csak itt a regiszterek kizárólag az aktuális műveletekhez szükséges értékeket tudják tárolni (azaz minden művelet pop is egyben) és nincs "FXCH").

Az alábbi kód kitömörít, olyasmi fajtát, amifélét felhasználók vagy programok elég gyakran szoktak kitömöríteni.
Egy szálas algoritmus, egy Samsung Galaxy SIII egy 1.4 GHz-es magján kb. fele olyan gyors, mint a W****r ugyanerre a file-ra egy 2.26 GHz-es Prescott-on.

A fő cél az volt, hogy a lefordított Java bytecode minél kevesebb utasításból álljon, ezen ok miatt több utasítás is egy sorba került a Java bytecode LINENUMBER "utasítása" miatt (val'szeg egy számlálót állít be annak érdekében, hogy hiba/exception esetén meg tudja mondani, hanyadik sorban történt a hiba).

Ezen fő cél elérése nem öncélú, mivel a lefutás is egyre gyorsult. Így a leggyorsabb, kb. fél év ráfordított szabadidő elteltével:

for(--pos;;) if ((type&0x00000001) == 0) { if (bpos < 3) { s+=((data[++pos]&bFF)<<bpos); bpos+=b8; } if ((type=s&((1<<3)-1)) >= 3<<1) { return invalid_encoding; } bpos-=3; s>>=3; if (type >= 2<<1) { for (;;) if (bpos < 5+5+4 +3) { s+=((data[++pos]&bFF)<<bpos); bpos+=b8; } else break; HLIT=257+(movelen=(s&((1<<5)-1))); HDIST=(s>>5+0)&((1<<5)-1); clen=4+((s>>5+5)&((1<<4)-1)); bpos-=(5+5+4); s>>=(5+5+4); cMAXBITS=maxLENVALUE; i=maxLENVALUE; do { count[--i]=0; } while (i > 0); // a ciklus után i=0 j=maxLENGTHCODE-1; do { clens[j]=0; } while (--j >= 0); // a ciklus után j=-1 for (;;) if (--clen >= 0) { count[clens[zigzag[++j]]=(s&((1<<3)-1))]++; s>>=3; if ((bpos-=3) < 3) { s+=(data[++pos]&bFF)<<bpos; bpos+=b8; } } else { break; } for (;count[++i] == 0;); for (;count[--cMAXBITS] == 0;); j=cMAXBITS-(cMINBITS=(--i)); lookupsize=0; symbol=0; clen=0; do { dmin[++i]=symbol-lookupsize; dmax[i]=(symbol=(symbol+(clen=count[i])))<<(--j); symbol<<=1; count[i]=(lookupsize+=clen); } while (j > 0); for (dmax[i+1]=(1<<16)-1, count[0]=maxLENGTHCODE, i=maxLENGTHCODE; (lookup032[--count[clens[--i]]]=i) > 0;); aMAXBITS=alphabetMAXencodeLENGTH; i=alphabetMAXencodeLENGTH; do { count[--i]=0; } while (i > 0); // a ciklus után i=0; j=HLIT-1; do { clens[j]=0; } while (--j >= 0); // a ciklus után j=-1; for (crepMAXBITS=cMAXBITS+repMAXBITS, dMAX8=b8-cMAXBITS;;) if (++j < HLIT) { for (;;) if (bpos < crepMAXBITS) { s+=((data[++pos]&bFF)<<bpos); bpos+=b8; } else break; for (symbol=t[s&bFF]>>dMAX8, clen=cMINBITS; (symbol >= dmax[++clen]);); bpos-=clen; s>>=clen; if ((symbol=lookup032[(symbol>>(cMAXBITS-clen))-dmin[clen]]) <= 15) { ++count[clens[j]=symbol]; } else if (symbol == 17) { j+=(03-1)+(s&((1<<3)-1)); bpos-=3; s>>=3; } else if (symbol == 18) { j+=(11-1)+(s&((1<<7)-1)); bpos-=7; s>>=7; } else { count[clen=clens[--j]]+=(i=3+(s&((1<<2)-1))); bpos-=2; s>>=2; do { clens[++j]=clen; } while (--i > 0); } } else { break; } for (;count[++i] == 0;); for (;count[--aMAXBITS] == 0;); j=aMAXBITS-(aMINBITS=(--i)); lookupsize=0; symbol=0; clen=0; do { amin[++i]=symbol-lookupsize; amax[i]=(symbol=(symbol+(clen=count[i])))<<(--j); symbol<<=1; count[i]=(lookupsize+=clen); } while (j > 0); for (amax[i+1]=(1<<16)-1, count[0]=maxALPHA;;) if (movelen > 0) { lookup288[--count[clens[--HLIT]]]=lengthdata[--movelen]; } else break; for (;(lookup288[--count[clens[--HLIT]]]=HLIT) > 0;); dMAXBITS=alphabetMAXencodeLENGTH; i=alphabetMAXencodeLENGTH; do { count[--i]=0; } while (i > 0); // a ciklus után i=0; j=HDIST; ++HDIST; do { clens[j]=0; } while (--j >= 0); // a ciklus után j=-1; for (;;) if (++j < HDIST) { for (;;) if (bpos < crepMAXBITS) { s+=((data[++pos]&bFF)<<bpos); bpos+=b8; } else break; for (symbol=t[s&bFF]>>dMAX8, clen=cMINBITS; (symbol >= dmax[++clen]);); bpos-=clen; s>>=clen; if ((symbol=lookup032[(symbol>>(cMAXBITS-clen))-dmin[clen]]) <= 15) { ++count[clens[j]=symbol]; } else if (symbol == 17) { j+=(03-1)+(s&((1<<3)-1)); bpos-=3; s>>=3; } else if (symbol == 18) { j+=(11-1)+(s&((1<<7)-1)); bpos-=7; s>>=7; } else { count[clen=clens[--j]]+=(i=3+(s&((1<<2)-1))); bpos-=2; s>>=2; do { clens[++j]=clen; } while (--i > 0); } } else { break; } for (; count[++i] == 0;); for (;count[--dMAXBITS] == 0;); j=dMAXBITS-(dMINBITS=(--i)); lookupsize=0; symbol=0; clen=0; do { dmin[++i]=symbol-lookupsize; dmax[i]=(symbol=(symbol+(clen=count[i])))<<(--j); symbol<<=1; count[i]=(lookupsize+=clen); } while (j > 0); dmax[i+1]=(1<<16)-1; count[0]=maxDISTANCE; do lookup032[--count[clens[--HDIST]]]=distancedata[HDIST]; while (HDIST > 0); for (alenMAXBITS=aMAXBITS+lenMAXBITS, aMAXhi=b8-(aMAX8=aMAXBITS-b8), dMAXhi=b8-(dMAX8=dMAXBITS-b8);;) { for(;;) if (bpos < alenMAXBITS) { s+=(bFF&data[++pos])<<bpos; bpos+=b8; } else break; symbol=(aMAX8 > 0) ? (t[bFF&s]<<aMAX8)+(t[bFF&(s>>b8)]>>aMAXhi) : t[bFF&s]>>(-aMAX8); for (clen=aMINBITS; (amax[++clen] <= symbol);); s>>=clen; bpos-=clen; if ((symbol=lookup288[(symbol>>(aMAXBITS-clen))-amin[clen]]) <= 255) { dest[++dpos]=(byte)(symbol); continue; } if ((movelen=(symbol>>16)) > 0) { if ((symbol=(byte)symbol) > 0) { movelen+=s&((-1)>>>(32-symbol)); bpos-=symbol; s>>=symbol; } for (;;) if (bpos < dMAXBITS) { s+=(bFF&data[++pos])<<bpos; bpos+=b8; } else break; symbol=(dMAX8 > 0) ? (t[bFF&s]<<dMAX8)+(t[bFF&(s>>b8)]>>dMAXhi) : t[bFF&s]>>(-dMAX8); for (clen=dMINBITS; (dmax[++clen] <= symbol);); bpos-=clen; s>>=clen; i=dpos-(char)(clen=lookup032[(symbol>>(dMAXBITS-clen))-dmin[clen]]); if ((clen>>=16) > 0) { for (;;) if (bpos < clen) { s+=(bFF&data[++pos])<<bpos; bpos+=b8; } else break; i-=s&((-1)>>>(32-clen)); bpos-=clen; s>>=clen; } do { dest[++dpos]=dest[++i]; } while (--movelen > 0); } else { break; } } } else if (type >= 1<<1) { for (;;) { for (;;) if (bpos < (ZFIX_aMAXBITS+lenMAXBITS+ZFIX_dBITS)) { s+=((data[++pos]&bFF)<<bpos); bpos+=b8; } else break; symbol=(t[s&bFF]<<(ZFIX_aMAXBITS-b8))+(t[(s>>b8)&bFF]>>(b8-(ZFIX_aMAXBITS-b8))); for (clen=ZFIX_aMINBITS-1; (amaxFIX[++clen] <= symbol);); bpos-=clen; s>>=clen; if ((symbol=lookupFIX[(symbol>>(ZFIX_aMAXBITS-clen))-aminFIX[clen]]) <= 255) { dest[++dpos]=(byte)(symbol); continue; } if ((movelen=(symbol>>16)) > 0) { if ((symbol=(byte)symbol) > 0) { movelen+=s&((-1)>>>(32-symbol)); bpos-=symbol; s>>=symbol; } i=dpos-(char)(clen=distancedata[t[s&bFF]>>(b8-ZFIX_dBITS)]); s>>=ZFIX_dBITS; bpos-=ZFIX_dBITS; if ((clen>>=16) > 0) { for (;;) if (bpos < clen) { s+=((data[++pos]&bFF)<<bpos); bpos+=b8; } else break; i-=s&((-1)>>>(32-clen)); bpos-=clen; s>>=clen; } do { dest[++dpos]=dest[++i]; } while (--movelen > 0); } else { break; } } } else { pos-=(bpos>>3); if ((clen=(bFF&data[++pos])|((bFF&data[++pos])<<8)) == ((~(((bFF&data[++pos])<<16)|(data[++pos]<<24)))>>16)) { System.arraycopy(data,pos+1,dest,dpos+1,clen); pos+=clen; dpos+=clen; bpos=0; s=0; } } } else break;

#91

P.H. senior tag

2015-03-20 17:29:51 #91

P.H.

senior tag

Titkon, álmomban reméltem, hogy eljön ez a pillanat, de nem volt valós alapja. De(!) eljött.

Core2 (2.5 GHz): 60 sec alatt 344000 mátrix
K10 (2.9 GHz): 60 sec alatt 450000 mátrix
Ivy Bridge (3.8 GHz): nem mérhető, 53 sec alatt megoldja a feladatot (a teljes lefutást 510000 mátrix kiszámolása jelenti); ez több, mint 13%-os gyorsulás a legutóbbi programhoz képest; számításaim szerint 60 sec alatt kb. 570000 mátrixot oldana meg a 3770K.
Nem kérdés, ~~új tesztfeladatot kell keresni~~, most jöhet a többszálú algoritmus újraelkészítése.

A store-to-load forwarding kulcskérdéssé vált, az @@5TH_STEP két egymást követő ciklusa részben azonos elemeken dolgozik, mindkettő load-op-store műveletekkel.

Ez a program nagyon meghálálja, ha órajelenként két jcc feltételes ugrás kerülhet végrehajtásra; erre a K8/K10-en kívül egyedül a Haswell képes. El se merem képzelni, ott mit mutatna...

A Pentium 4-eken természetesen lassult így a program a write-through L1D miatt; a 3.8 GHz-es Kaveri-n (ugyancsak write-through L1D) legutóbb 425000 mátrix volt az eredmény 60 sec alatt, tehát hozta a 2.9 GHz-es K10 sebességét 31%-kal nagyobb órajelen, 2 EX végrehajtóval; azt, hogy az ez a kód mit tud, még nem tiszta, de első látásra gyorsabb nem lett.

Mint látható, számos utasítás mellékhatása erőteljesen ki van használva (egy ciklus nulláz egy regisztert, shift utasítás CF-be teszi az utolsó kitolt bitet, jmp helyett feltételes ugrás egy sosem létrejövő értékre, ...) az utasításszám csökkentése végett. Ez most így K10-en 2.2 IPC.

{0-} xor eax,eax {1-} mov esi,ebp {2} { x1 } lea ebx,[ebp+ebp+00h] {0} and esi,-8 {1} movsx ecx,byte ptr [edx] {2} add esp,ebx {@F0} @mark0: {0} mov [edi+esi*04h+00h+__0STARROW_COLMARK],eax { __0STARROW = -1 means FIXEDCOL } {1} mov [edi+esi*04h+10h+__0STARROW_COLMARK],eax { __0STARROW = -1 means FIXEDCOL } {2*} add esi,08h {0*} jnz @mark0 { -} mov ebx,ebp { } not eax @@ARGUMENT: { initialize __0COUNTER variable to -1 } {@00} sub edx,eax {1} cmp ecx,esi {2} lea ecx,[ebx+ecx*04h] {0} mov [edi+ecx*04h+__0STARROW_COLMARK],eax { __0STARROW = -1 means FIXEDCOL } {1} cmovs ecx,esi {2} mov [edi+ebp*04h+__FIXEDROW],ecx {0} mov [edi+ebp*04h+__0STAR],ecx {1} movsx ecx,byte ptr [edx] {2*} add ebp,04h {0*} jnz @@ARGUMENT { } push ebx { -} mov ebp,ebx {@20-} mov edx,ebx { -} mov eax,edi { } jmp @chk0row {@26} @subrow: {0} sub [eax+ebx],ecx { maximum data value = 00FFFFFFh -> marked elements stay negative } {1*} add ebx,04h {2*} jnz @subrow {0-} mov ebx,ebp @@REDUCE_ROWS: {@30*} add edx,04h {1*} jz @@REDUCE_COLUMNS @chk0row: {2} sub eax,ebp {0**} test [edi+edx*04h+__0STAR],ebp {1**} js @@REDUCE_ROWS {2} or ecx,-1 {@40} @findrowmin: {0} mov esi,[eax+ebp] {1} or esi,[edi+ebp*04h+__0STARROW_COLMARK] {2} cmp ecx,esi {0} cmova ecx,esi {1*} add ebp,04h {2*} jnz @findrowmin {@50-} mov ebp,ebx {1**} test ecx,ecx { JS/JNS can only fuse with TEST } {2**} jns @subrow @@ABNORMAL_EXIT: {@56} pop esi sub esp,ebp or edx,-1 sub esp,ebp mov esi,[esp+__MARKS] mov [esi+TRESULT.OPTIMUM],edx mov ebx,[esi+TRESULT.NEXTIVALUE] jmp dword ptr [esp+_INVALIDRESULT] {@6C} @initcol: {0} mov [edi+ebp*04h+__INITCOL],ecx {@70} or esi,-1 {2-} mov ebx,ebp {0} jmp @@1ST_STEP { x2 } xor eax,eax {@7C} @0counter: { } sub [edi+ebp*04h+__0COUNTER],ebx @@REDUCE_COLUMNS: {@80} lea ecx,[edx-04h] {@83} @chk0col: {0} sub edx,04h {1**} cmp edx,ebp {2**} jb @initcol { EDX and EBP always negative } { jb = jl for 2 negative numbers } {0**} test [edi+edx*04h+__0STARROW_COLMARK],ebp {1**} js @chk0col { -} { x1 } nop {@90-} xor ecx,ecx { -} mov esi,ebp {@94} @findcolmin: {0} mov ebx,[eax+edx] {1} or ebx,[edi+ecx*04h-10h+__FIXEDROW] {2} sub ecx,04h {0} cmp esi,ebx {@A0} cmova esi,ebx {2} add eax,ebp {0**} cmp ecx,ebp {1**} jnz @findcolmin {0} sub ecx,04h {1**} test esi,esi { JS/JNS can only fuse with TEST } {2**} js @@ABNORMAL_EXIT {@B0-} or ebx,-1 {@B3} @subcol: {0*} add ecx,04h {1*} jz @0counter {2} sub eax,ebp {0} sub [eax+edx],esi { maximum data value = 00FFFFFFh -> marked elements stay negative } {1} jnz @subcol { } { x1 } nop {@C0**} cmp [edi+ecx*04h+__0STAR],ebx {1**} jle @subcol {2} mov [edi+edx*04h+__0STARROW_COLMARK],ecx {0} mov [edi+ecx*04h+__0STAR],edx {1} xor ebx,-1 {@D0} jmp @subcol { x14 } lea edi,[ebp+ebp+00h]; mov eax,00000000h; mov edx,00000000h {@E0} { x9 } lea edi,[ebp+ebp+00h]; mov ecx,00000000h @@3RD_STEP: {@E9} lea eax,[ebp-04h] {1} sub eax,edx {2} mov [edi+edx*04h+__0COLON___ROWMARK],ecx {0} imul eax,ebp {1} sar eax,02h {2} add eax,edi @re3start: {@FA-} mov edx,ebp {1} mov ecx,[edi+ebp*04h+__INITCOL] {@00} @mark3row: {0} and dword ptr [edi+esi*04h+__0STARROW_COLMARK],00FFFFFFh {1} mov [esp+__OFFS+ebx*08h],eax {2} add ebx,01h {0-} { x2 } xor esi,esi @@2ND_STEP: {@10} mov [esp+__SIZE],ebx @chk2col: {@14*} add ecx,04h {1*} jz @@5TH_STEP {2**} test [edi+ecx*04h+__0STARROW_COLMARK],ebp {0**} js @chk2col {0-} mov ebx,ebp {@20} lea eax,[ecx+edi] {1} sal ecx,10h {2} sub eax,ebp {@28} @zeroincol: { 2 AGU + 8 EX uops on Kaveri } {0} mov esi,[edi+ebx*04h+__0COLON___ROWMARK] {1} or esi,[eax] {2} jz @zero {@30} cmp esi,edx {1} cmovb edx,esi {2} cmovb cx,bx {0} sub eax,ebp {1*} add ebx,04h {2*} jnz @zeroincol {@40} @zero: {0-} mov esi,ecx {1} sar ecx,10h {2} cmovnc esi,[edi+00h] { matrix[0,0] } {0} mov [edi+00h],esi { matrix[0,0] } {1**} test ebx,ebx {2**} jz @chk2col {@4E} mov esi,[edi+ebx*04h+__0STAR] {1**} test esi,esi {2**} jz @4TH_STEP {0} mov [edi+ebx*04h+__0COLON___ROWMARK],ecx {1} sub eax,ecx {@60} mov ebx,[esp+__SIZE] {0**} { x1 } db $66,$39,$5F,$00 { cmp word [edi+00h],bx { matrix[0,0] } { STORE FORWARDED } {1**} jz @re3start {2} cmp esi,ecx {0} cmovl ecx,esi {1*} sub ecx,04h {2*} jnz @mark3row { forced conditional jump for Sandy Bridge } @@5TH_STEP: { STACK: [2N:offs]...[6:offs] [4:offs] [2:size] [0:EBP] [2N+1:colN] ... [5:col2] [3:col1] [1:col0] {@74} mov esi,[edi+ebp*04h+__INITCOL] {1} mov ebx,[esp+__SIZE] {01} push dword ptr [edi+00h] {1} jmp @chk5col {@80} @recover: {0} sub [esi+ecx],edx {1-} mov ecx,ebp {2} jmp @INC5_column {@87} @inc5col: { 4 AGU + 5 EX uops on Kaveri } {0} add [esi+ecx],edx {1} jc @recover {2-} mov ecx,ebp @INC5_column: {@8E} mov ebp,[esp+ebx*08h+__PUSHED] {@92*} sub ebx,01h {1*} jge @inc5col { } cmp eax,00h { -} mov ebx,ecx { -} mov eax,ebp { } jns @DEC5_free_col @CHK5col: {@A0} mov eax,[edi+esi*04h+04h*04h+__0STARROW_COLMARK] {1*} add esi,04h {2*} jz @zero5item { clears ESI register } {0**} db $3D,$FF,$FF,$FF,$FF { cmp eax,-1 } { __0STARROW = -1 means FIXEDCOL } {1**} jz @chk5col {@B0} mov ecx,[esp+__SIZE+ebx*08h+__PUSHED] {0} jmp @INC5_column @DEC5_free_col: {@B6} imul eax,ebp {1-} mov ecx,ebp {2} add esi,edi {0} sar eax,02h {@C0} add eax,esi {2} add ecx,ecx {@C4} @dec5row: { 4 AGU + 8 EX uops on Kaveri } {0} sub [eax],edx {1} jo @recover_ @dec5_1: {2} sub [eax+ebp],edx {0} jo @recover__ @dec5_2: {1} add eax,ecx {2**} cmp eax,esi {@D1**} ja @dec5row { } jz @basestate { } sub eax,ebp { } add [eax],edx @basestate: { *} sub esi,edi { *} jnz @chk5col { forced conditional jump for Sandy Bridge } { } { x3 } cmp edi,00h {@E0} @recover_: add [eax],edx jmp @dec5_1 @recover__: add [eax+ebp],edx jmp @dec5_2 { x6 } mov eax,00000000h; nop @zero5item: {@EF} pop ecx {@F0} movsx edx,cx {2} sar ecx,10h {0*} add esi,[edi+edx*04h+__0STAR] {1*} jnz @@3RD_STEP @@4TH_STEP: { 5 AGU + 4 EX uops on Kaveri } {@E0-} mov ebx,edx @4TH_STEP: {@E2} movsx edx,word ptr [edi+ecx*04h+__0STARROW_COLMARK] {2} mov [edi+ebx*04h+__0STAR],ecx {0} mov [edi+ecx*04h+__0STARROW_COLMARK],ebx {1} mov ecx,[edi+edx*04h+__0COLON___ROWMARK] {2**} test edx,edx {0**} jnz @@4TH_STEP { } dec esi { } mov ecx,[edi+ebp*04h+__INITCOL] { -} mov ebx,ebp { } add [edi+ebp*04h+__0COUNTER],esi @@1ST_STEP: { 4 AGU + 5 EX uops on Kaveri } {@00} movsx eax,word ptr [edi+ebx*04h+__0STARROW_COLMARK] {1} mov [edi+ebx*04h+__0STARROW_COLMARK],eax {2} add ebx,04h {0} mov eax,[edi+ebx*04h-10h+__FIXEDROW] {1} mov [edi+ebx*04h-10h+__0COLON___ROWMARK],eax {2} jnz @@1ST_STEP { clears EBX register } { -} mov edx,ebp { **} cmp [edi+ebp*04h+__0COUNTER],esi {= -1 } { **} jnz @@2ND_STEP { ===>>> EBX:00h EDX:negative ECX:initcol (>= EBP-4) } {@20} lea eax,[ebp+ebp-04h] {1-} xor ecx,ecx {0} sub esp,eax {1} mov ebx,[esp+__SAVE] {2} mov esi,[esp+__MARKS] @@results: {@30} mov eax,[edi+edx*04h+__0STAR] {1} sub ebx,ebp {2} add ecx,[ebx+eax] {0} sub eax,ebp {1} shr eax,02h {2} mov [esi],al {@40} add esi,01h {1*} add edx,04h {2*} jnz @@results

#90

P.H. senior tag

2015-03-06 22:38:00 #90

P.H.

senior tag

Mint a zipzár, az alábbi kód úgy zárt össze a K10 és a Core2 fogaskerekeivel.

Core2 (2.5 GHz): 60 sec alatt 290000 -> 308000 mátrix
K10 (2.9 GHz): 60 sec alatt 390000 -> 428000 mátrix
Ivy Bridge (3.8 GHz): 60 sec alatt 480000 -> 497000 mátrix

A tesztfeladat teljes lefutásához ~565000 mátrix megoldására van szükség; már nincs messze, hogy valamelyiken 60 sec alatt meglegyen.
Sikerült újra elérni a K10-en a lefutás alatti folyamatos 2.3-2.4 IPC-t, illetve Core2-n a 2.2 IPC-t (ami a ciklusonkénti legalább 1 cmovcc miatt ~2.5-2.6 fused uop/clock); illetve a Core2 miatt eliminálásra került az összes load-op-store művelet a ciklusokból, meg is hálálta.

A K10-ben rengeteg potenciál van (3 ALU, 2 L1D-olvasás/clock, cmovcc=1 uop, 3 clock L1D-latency), csak nagyon nehéz eltalálni a megfelelő decode miatti utasításelrendezést (a K8-on 2 db 16 byte-os instruction buffer volt az L1C után, a K10-ben viszont egyetlen 32 byte-os buffer van), illetve azt, hogy a "számítási" utasítások ne ütközzenek a 3 ALU-ban a statikus leosztás miatt (itt főleg a sok movsx reg,mem okoz gondot).
A Core2 attól szenved, hogy a cmovcc utasítások nemcsak hogy 2 végrehajtót igényelnek, de az utasításdekódolást is befolyásolják, mert ezen utasítások csak az első dekóderbe mehetnek, a 4-1-1-1 minta szerint, ezért a legtöbb 8 utasításos ciklus is csak 3 órajel alatt dekódolható.
A Bulldozer-alapú CPU-k is szenvednek a K10-hez képest, ott viszont az a gond, hogy magonként csak 2 számítási végrehajtó (EX0 és EX1) van a két AGU mellett (míg K7-ben, K8-ban, K10-ben, Core2-Ivy Bridge-ben 3, Haswell-ben 4), ebbe kell beletuszkolni a 8 utasításos ciklusok 7-8 számítási uop-ját, ezért ezek lefutása nem tud kevesebb lenni, mint 4 órajel; ehhez viszont kevés a ~4 GHz órajel, 1.5x akkora frekvencia kellene, mint a K10-nél (vagy legalább egy igazi AGLU).
Az Ivy Bridge kiegyensúlyozottan teljesít, az uop-cache miatt a dekódolás nem szűk keresztmetszet és a kódban elég sok macro-op fusion is van, de azért a folyamatos, garantált 4 uop/clock kicsit sovány a Core 2 4-1-1-1 mintájából kinyerhető 7 uop/clock-hoz képest. Mindenesetre itt a legkisebb a nyereség, mi azt mutatja, hogy alapvetően itt volt a legnagyobb a hatékonyság.

{0-} mov ecx,esp {1-} xor ebx,ebx {2} add esp,ebp {0-} mov esi,ebp {1} or eax,-1 {2} add esp,ebp {@F1} @mark0: {0} mov [edi+esi*04h+__0STARROW],ebx {1} mov [ecx+esi*02h],eax {2*} add esi,04h {0*} jnz @mark0 mov eax,ebp { x1 } nop @@ARGUMENT: {@00} movsx ecx,byte ptr [edx] {1} mov [esp+ecx*08h],ebx {2} cmp ecx,ebx {0} lea ecx,[eax+ecx*04h] {1} mov [edi+ecx*04h+__0STARROW],ebp {@0F} cmovs ecx,ebx {0} mov [edi+ebp*04h+__COLROWMARK],ecx {1} inc edx {2} mov [edi+ebp*04h+__0STAR],ecx {0*} add ebp,04h {1*} jnz @@ARGUMENT {0 } push eax {@20-} mov ebp,eax {2-} mov edx,eax {0-} mov eax,edi {1} jmp @chk0row {@28} @subrow: {0} sub [eax+esi],ecx {1*} add esi,04h {2*} jnz @subrow @@REDUCE_ROWS: {0*} add edx,04h {1*} jz @@REDUCE_COLUMNS @chk0row: {2} sub eax,ebp {0**} cmp [edi+edx*04h+__0STAR],esi {1**} jnz @@REDUCE_ROWS {2} or ecx,-1 {@40-} mov esi,ebp {@42} @findrowmin: {0} mov ebx,[eax+ebp] {1} or ebx,[edi+ebp*04h+__0STARROW] {2} cmp ecx,ebx {0} cmova ecx,ebx {1*} add ebp,04h {2*} jnz @findrowmin {0-} mov ebp,esi {1} test ecx,0FFFFFFFFh { JS/JNS can only fuse with TEST } {2} jns @subrow @@ABNORMAL_EXIT: {@5D} pop esi sub esp,ebp {@60} or edx,-1 sub esp,ebp mov esi,[esp+__MARKS] mov [esi+TRESULT.OPTIMUM],edx mov ebx,[esi+TRESULT.NEXTIVALUE] jmp dword ptr [esp+_INVALIDRESULT] {@83} @initcol: mov [esp+00h*08h+__FIXCOL],ecx jmp @@1ST_STEP { x2 } xor ecx,ecx @@REDUCE_COLUMNS: mov esi,ebp {@90} lea ecx,[edx-04h] @chk0col: {0} sub edx,04h {1**} cmp edx,ebp {2**} jb @initcol {0**} test [edi+edx*04h+__0STARROW],ebp {1**} js @chk0col {@A0} { x1 } xor ecx,ecx; nop @findcolmin: {0} { x1 } db $8B,$5C,$02,$00 { mov ebx,[eax+edx+00h] } {1} or ebx,[edi+ecx*04h-10h+__COLROWMARK] {2} sub ecx,04h {0} cmp esi,ebx {@B0} cmova esi,ebx {2} add eax,ebp {0**} cmp ecx,ebp {1**} jnz @findcolmin {0-} xor ebx,ebx {1} sub ecx,04h {2} test esi,0FFFFFFFFh { JS/JNS can only fuse with TEST } {0} js @@ABNORMAL_EXIT {@C6} @subcol: {0*} add ecx,04h {1*} jz @@REDUCE_COLUMNS {2} sub eax,ebp {0} sub [eax+edx],esi {@D0} jnz @subcol {0**} cmp ebx,[edi+ecx*04h+__0STAR] {1**} jnz @subcol {2} mov [edi+edx*04h+__0STARROW],ecx {0} mov [edi+ecx*04h+__0STAR],edx {@E0} not ebx {2} jmp @subcol { x2 } cmp edi,edi @3RD_STEP_rowaddr: {0} lea eax,[ebp-04h] {1} sub eax,ebx {2} mov [edi+ebx*04h+__COLON],ecx {0} imul eax,ebp {@F2} sar eax,02h {2} add eax,edi @@3RD_STEP: {@F7-} mov edx,ebp {1} mov ecx,[esp+00h*08h+__FIXCOL] {@FD} @mark2row: {0} mov byte ptr [edi+esi*04h+__COLMARK],000h {@02} mov esi,[esp+__SIZE] {2} mov byte ptr [edi+ebx*04h+__ROWMARK],0FFh {0} mov [esp+__OFFS+esi*08h],eax {1} add esi,01h {@11-} { x1 } nop @@2ND_STEP: {@12} mov [esp+__SIZE],esi @chk2col: {@16*} add ecx,04h {1*} jz @@5TH_STEP {2**} test [edi+ecx*04h+__COLROWMARK],ebp {0**} js @chk2col {@20} lea eax,[ecx+edi] {1} sal ecx,10h {2-} mov ebx,ebp {0} sub eax,ebp {@2A} @zeroincol: {0} movsx esi,byte ptr [edi+ebx*04h+__ROWMARK] {1} or esi,[eax] {@30} jz @zero {0} cmp esi,edx {1} cmovb edx,esi {2} cmovb cx,bx {0} sub eax,ebp {1*} add ebx,04h {@40*} jnz @zeroincol {@42} @zero: {0-} mov esi,ecx {1} sar ecx,10h {2} cmovnc esi,[edi+00h] {0} mov [edi+00h],esi {1**} test ebx,ebx {2**} jz @chk2col {@50} mov esi,[edi+ebx*04h+__0STAR] {1**} test esi,esi {2**} jz @@4TH_STEP {0} mov [edi+ebx*04h+__COLON],ecx {@60} sub eax,ecx {2**} { x1 } db $66,$39,$5F,$00 { cmp word [edi+00h],bx {0**} jz @@3RD_STEP {1} cmp esi,ecx {2} cmovl ecx,esi {0*} sub ecx,04h {@70*} jnz @mark2row @@5TH_STEP: {0} mov esi,[esp+00h*08h+__FIXCOL] {1} mov ebx,[esp+__SIZE] {2} push dword ptr [edi+00h] {0} jmp @chk5col { x2 } xor eax,eax {@80} @inc5mark: {0} mov eax,[esi+ebx] {1} add eax,edx {2} cmovc eax,[esi+ebx] {0} mov [esi+ebx],eax {1-} mov ebx,ebp @inc5_marked_col: {2} mov ebp,[esp+ecx*08h+__PUSHED] {@92*} sub ecx,01h {1*} jnc @inc5mark {@97} @chk5col: {0} lea eax,[esi+04h] {1-} mov esi,eax {2**} test eax,eax {0**} jz @zero5item {@A0} mov ecx,[edi+eax*04h+__COLROWMARK] {2} sub eax,ebp {0**} test [esp+eax*02h+__FIXCOL+__PUSHED],esi {1**} jns @chk5col {2} cmp ecx,00h {0-} mov ecx,ebx {@B0} mov ebx,[esp+__SIZE+ebx*08h+__PUSHED] {2} js @inc5_marked_col {0} movsx ebx,byte ptr [edi+ebp*04h+__ROWMARK] {1} add eax,edi {2-} mov ecx,ebp {0} neg edx {@C0} @dec5free: {0} or ebx,[eax] {1} lea ebx,[ebx+edx] {2} cmovs ebx,[eax] {0} mov [eax],ebx {1} movsx ebx,byte ptr [edi+ecx*04h+04h*04h+__ROWMARK] {2} sub eax,ebp {@D1*} add ecx,04h {1*} jnz @dec5free {0} neg edx {1} mov ebx,[esp+__SIZE+__PUSHED] {2} jmp @chk5col { x1 } nop {@DF} @zero5item: {0} pop ecx {@E0} movsx ebx,cx {2} sar ecx,10h {0*} add esi,[edi+ebx*04h+__0STAR] {1*} jnz @3RD_STEP_rowaddr @@4TH_STEP: {0} mov [edi+ebx*04h+__0STAR],ecx {1-} mov edx,ebx {2} mov ebx,[edi+ecx*04h+__0STARROW] {0} mov [edi+ecx*04h+__0STARROW],edx {@FE} mov ecx,[edi+ebx*04h+__COLON] {@02**} test ebx,ebx {0**} jnz @@4TH_STEP mov ecx,[esp+00h*08h+__FIXCOL] mov esi,ebp @@1ST_STEP: {@0C} mov ebx,[edi+esi*04h+__0STARROW] {1} and edx,ebx {2} movsx bx,byte ptr [edi+esi*04h+__FIXEDROW] {1} mov [edi+esi*04h+__COLROWMARK],ebx {0*} add esi,04h {2*} jnz @@1ST_STEP {@20-} xor edx,ebp {1} { x5 } mov edx,0FFFFFFFFh {2} js @@2ND_STEP {0} lea eax,[ebp-04h] {1-} xor edx,edx {2-} mov ecx,ebp {0} sub esp,eax {1} sub esp,ebp {2} mov ebx,[esp+__SAVE] {0} mov esi,[esp+__MARKS] @@results: {@40} mov eax,[edi+ecx*04h+__0STAR] {1} sub ebx,ebp {2} add edx,[ebx+eax] {0} sub eax,ebp {1} shr eax,02h {2} mov [esi],al {@50} add esi,01h {1*} add ecx,04h {2*} jnz @@results

#89

P.H. senior tag P.H. #88

2015-02-13 19:18:56 #89

P.H.

senior tag

válasz P.H. #88 üzenetére

.

#88

P.H. senior tag

2015-02-13 19:09:19 #88

P.H.

senior tag

Tovább zajlik az ötletcunami, az egy héttel ezelőtti verzió óta ennyivel gyorsult (már 60x60-as mátrixokon tesztelem, kisebben okafogyottá válik; 60 másodpercnyi számítási ideje van):

Core2 (2.5 GHz): +9% (60 sec alatt 266000 -> 290000 mátrix)
K10 (2.9 GHz): +8% (60 sec alatt 360000 -> 390000 mátrix)
Ivy Bridge (3.8 GHz): +6% (60 sec alatt 450000 -> 480000 mátrix)

(a * jelölés a lehetséges macro-fusion min. Sandy Bridge-n, a ** jelölés a lehetséges macro-fusion Core2-n ill. Bulldozeren, a - jelölésű utasítások nem igényelnek végrehajtót min. Sandy Bridge-en)

xor ebx,ebx
mov esi,ebp
mov ecx,ebp
and esi,-8
add esp,ebp
mov eax,edi
{@F1} @mark0:
{0} mov [edi+esi*04h+00h+__0STARROW],ebx
{1} mov [edi+esi*04h+10h+__0STARROW],ebx
{2*} add esi,08h
{0*} jnz @mark0
push edi
@@ARGUMENT:
{ EDX: ARGUMENT memory address
{@00} movsx esi,byte ptr [edx]
{1} cmp esi,ebx
{2} lea esi,[ebp+esi*04h]
{0} mov [edi+esi*04h+__0STARROW],ecx
{1} cmovs esi,ebx
{@10} mov [edi+ecx*04h+__COLROWMARK],esi
{0} inc edx
{1} mov [edi+ecx*04h+__0STAR],esi
{2*} add ecx,04h
{0*} jnz @@ARGUMENT
mov edx,ebp
{@20} jmp @freerow
{@25} @subrow:
{0} sub [eax+ecx],esi
{1*} add ecx,04h
{2*} jnz @subrow
@@REDUCE_ROWS:
{0*} add edx,04h
{1*} jz @@REDUCE_COLUMNS
@freerow:
{2} sub eax,ebp
{0**} cmp [edi+edx*04h+__0STAR],ecx
{1**} jnz @@REDUCE_ROWS
{2} or esi,-1
{@40-} mov ecx,ebp
{@42} @findrowmin:
{0} mov ebx,[eax+ebp]
{1} or ebx,[edi+ebp*04h+__0STARROW]
{2} cmp esi,ebx
{0} cmova esi,ebx
{1*} add ebp,04h
{2*} jnz @findrowmin
{0-} mov ebp,ecx
{1**} cmp esi,00h
{2**} jns @subrow
@@ABNORMAL_EXIT:
{@5A} pop esi
mov edx,0FFFFFFFFh
{@60} sub esp,ebp
mov esi,[esp+__MARKS]
mov [esi+TRESULT.OPTIMUM],edx
mov ebx,[esi+TRESULT.NEXTIVALUE]
jmp dword ptr [esp+_INVALIDRESULT]
@@REDUCE_COLUMNS:
{0} sub edx,04h
{1} sub eax,04h
{2**} cmp edx,ebp
{0**} jb @@1ST_STEP
{1**} cmp [edi+edx*04h+__0STARROW],ecx
{2**} jnz @@REDUCE_COLUMNS
{@A0-} mov esi,ebp
{@A2} @findcolmin:
{0} mov ebx,[eax]
{1} or ebx,[edi+ecx*04h-10h+__COLROWMARK]
{2} sub ecx,04h
{0} cmp esi,ebx
{1} cmova esi,ebx
{@B0} add eax,ebp
{0**} cmp ecx,ebp
{1**} jnz @findcolmin
{0-} xor ebx,ebx
{1} sub ecx,04h
{2**} cmp esi,00h
{0**} js @@ABNORMAL_EXIT
{@C0} @subcol:
{0*} add ecx,04h
{1*} jz @@REDUCE_COLUMNS
{2} sub eax,ebp
{0} sub [eax],esi
{1} jnz @subcol
{0**} cmp ebx,[edi+ecx*04h+__0STAR]
{@CF**} jnz @subcol
{@D1} mov [edi+edx*04h+__0STARROW],ecx
not ebx
mov [edi+ecx*04h+__0STAR],edx
jmp @subcol

@@3RD_STEP:
{@E0} mov [edi+ebx*04h+__COLON],ecx
{1-} mov edx,ebp
{2} lea ecx,[ebp-04h]
{@E9} @mark2row:
{0} mov byte ptr [edi+ebx*04h+__ROWMARK],80h
{1-} xor ebx,ebx
{2} mov [edi+esi*04h+__COLMARK],bl
@@2ND_STEP:
{@F3*} add ecx,04h
{1*} jz @@5TH_STEP
{2**} test [edi+ecx*04h+__COLROWMARK],ebp
{0**} js @@2ND_STEP
{0} push ecx
{1-} mov ebx,ebp
{@00} sub ecx,ebp
{@02} @zeroincol:
{0} movsx esi,byte ptr [edi+ebx*04h+__ROWMARK]
{1} or esi,[edi+ecx]
{2} jz @zero
{0} cmp esi,edx
{1} cmovb edx,esi
{@10} cmovb eax,ebx { >= EBP }
{0} sub ecx,ebp
{1*} add ebx,04h
{2*} jnz @zeroincol
{@1A} @zero:
{0} pop esi
{1-} mov ecx,esi
{2} shl esi,10h
{@20} cmp eax,ebp
{1} mov si,ax { ESI < EBP }
{2} cmovge eax,esi
{0**} test ebx,ebx
{1**} jz @@2ND_STEP
{2} mov esi,[edi+ebx*04h+__0STAR]
{@30**} test esi,esi
{1**} jz @@4TH_STEP
{2**} cmp ax,bx
{0**} jz @@3RD_STEP
{1} cmp esi,ecx
{2} mov [edi+ebx*04h+__COLON],ecx
{0} cmovl ecx,esi
{1} sub ecx,04h
{2} jmp @mark2row
@@5TH_STEP:
{0} mov [edi+00h*04h+__COLROWMARK],eax
{1-} mov ecx,edi
{2-} mov esi,ebp
{@66} @markedrows:
{0} sub ecx,ebp
{1-} xor eax,eax
{2} cmp [edi+esi*04h+__ROWMARK],ax
{0} setg al
{1} mov [esp+__OFFS+ebx*04h],ecx
{2} add ebx,eax
{0*} add esi,04h
{1*} jnz @markedrows
{0} mov [esp+__SIZE],ebx
{@80} lea esi,[ebp-04h]
{2} jmp @check5column
{@8A} @inc5mark:
{0-} xor ecx,ecx
{1} test [esi+ebx],ebp
{2} cmovns ecx,edx
{@92} add [esi+ebx],ecx
{1-} mov ebx,edi
@inc5_marked_col:
{2} mov edi,[esp+eax*04h]
{0*} sub eax,01h
{1*} jns @inc5mark
{@A0} @check5column:
{0-} mov eax,ebx
{1} mov ecx,[edi+esi*04h+10h+__COLROWMARK]
{2} mov ebx,[esp+__SIZE+ebx*04h]
{0*} { x3 } db $81,$C6,$04,$00,$00,$00 { add esi,00000004h }
{@B0*} jz @zero5item
{2**} { x4 } test ecx,80000000h
{0**} js @inc5_marked_col
{@BA} @dec5_free_col:
{0-} mov ecx,edi
{1-} mov ebx,ebp
{2} sub ecx,ebp
{@C0} @dec5free:
{0} movsx eax,byte ptr [edi+ebx*04h+__ROWMARK]
{1} or eax,[esi+ecx]
{2} mov eax,00000000h
{0} cmovns eax,edx
{1} sub [esi+ecx],eax
{@D2} sub ecx,ebp
{0*} add ebx,04h
{1*} jnz @dec5free
{0} mov ebx,[esp+__SIZE]
{1} jmp @check5column
{@E0} @zero5item:
{0} movsx ebx,cx
{1} sar ecx,10h
{2*} add esi,[edi+ebx*04h+__0STAR]
{0*} jnz @@3RD_STEP
@@4TH_STEP:
{0} mov [edi+ebx*04h+__0STAR],ecx
{1-} mov edx,ebx
{2} mov ebx,[edi+ecx*04h+__0STARROW]
{0} mov [edi+ecx*04h+__0STARROW],edx
{1} mov ecx,[edi+ebx*04h+__COLON]
{2**} test ebx,ebx
{0**} jnz @@4TH_STEP
@@1ST_STEP:
{ EDX: negative
{@07-} mov ebx,ebp
{@09} @restructure:
{0} mov esi,[edi+ebx*04h+__0STARROW]
{1} and edx,esi
{2} add ebx,04h
{0} movsx si,byte ptr [edi+ebx*04h-10h+__FIXEDROW]
{1} mov [edi+ebx*04h-10h+__COLROWMARK],esi
{2} jnz @restructure { clears EBX register }
{0} xor edx,ebp
{@20} lea ecx,[ebp-04h]
{2} js @@2ND_STEP

{0} sub esp,ecx
{1-} xor edx,edx
{2-} mov ecx,ebp
{0} mov ebx,[esp+__SAVE]
{1} mov esi,[esp+__MARKS]
@@results:
{@37} mov eax,[edi+ecx*04h+__0STAR]
{1} sub ebx,ebp
{2} add edx,[ebx+eax]
{@40} sub eax,ebp
{1} shr eax,02h
{2} mov [esi],al
{0} add esi,01h
{1*} add ecx,04h
{2*} jnz @@results

A legutolsó mért eredmény 25x25-ös mátrixra 71000/sec, a fenti kód most 105000 mátrix/sec az azonos tesztadatra (+47,8%).

#87

P.H. senior tag P.H. #83

2015-02-06 23:58:11 #87

P.H.

senior tag

válasz P.H. #83 üzenetére

A gulács megszá'tta a lélkömet, oszt' ezör fontosabb dolgom volt eddig, mint hajlítani ezen a programon.

De "új év, új szemlélet", hülyébbek meg nem lettünk, szóval ugyan kisebb IPC, de okosabb megközelítés.

Van benne egy csomó NOP is, az arra fogékonyak kedvéért.

Sebességnövekedés:
Pentium 4: +6%
K10: +20,5%
Core2 +32,4%

xor ebx,ebx mov esi,ebp mov ecx,ebp and esi,-8 add esp,ebp mov eax,edi {@F1} @mark0: {0} mov [edi+esi*04h+00h+__0STARROW],ebx {1} mov [edi+esi*04h+10h+__0STARROW],ebx {2*} add esi,08h {0*} jnz @mark0 { x2 } nop; nop @@ARGUMENT: {@00} movsx esi,byte ptr [edx] {1} cmp esi,ebx {2} lea esi,[ebp+esi*04h] {0} mov [edi+esi*04h+__0STARROW],ecx {1} cmovs esi,ebx {@10} mov [edi+ecx*04h+__COLROWMARK],esi {0} inc edx {1} mov [edi+ecx*04h+__0STAR],esi {2*} add ecx,04h {0*} jnz @@ARGUMENT { x1 } nop mov edx,ebp {@20} jmp @freerow { x3 } add eax,00h {@25} @subrow: {0} sub [eax+ecx],esi {1*} add ecx,04h {2*} jnz @subrow { x3 } add ebx,00h @@REDUCE_ROWS: {0*} add edx,04h {1*} jz @@REDUCE_COLUMNS @freerow: {2} sub eax,ebp {0**} cmp [edi+edx*04h+__0STAR],ecx {1**} jnz @@REDUCE_ROWS {2} or esi,-1 {@40-} mov ecx,ebp @findrowmin: {@42} mov ebx,[eax+ebp] {1} or ebx,[edi+ebp*04h+__0STARROW] {2} cmp esi,ebx {0} cmova esi,ebx {1*} add ebp,04h {2*} jnz @findrowmin {0-} mov ebp,ecx {1**} cmp esi,00h {2**} jns @subrow @@ABNORMAL_EXIT: {@5A} sub esp,ebp mov esi,[esp+__MARKS] or edx,-1 {@60} mov [esi+TRESULT.OPTIMUM],edx mov ebx,[esi+TRESULT.NEXTIVALUE] jmp dword ptr [esp+_INVALIDRESULT] { x3 } add ebp,00h @@REDUCE_COLUMNS: {0} sub edx,04h {1} sub eax,04h {2**} cmp edx,ebp {0**} jb @@1ST_STEP {1**} cmp [edi+edx*04h+__0STARROW],ecx {2**} jnz @@REDUCE_COLUMNS {@80-} mov esi,ebp {@82} @findcolmin: {0} mov ebx,[eax] {1} or ebx,[edi+ecx*04h-10h+__COLROWMARK] {2} sub ecx,04h {0} cmp esi,ebx {1} cmova esi,ebx {@90} add eax,ebp {0**} cmp ecx,ebp {1**} jnz @findcolmin {0-} xor ebx,ebx {1} sub ecx,04h {2**} cmp esi,00h {0**} js @@ABNORMAL_EXIT {@A0} @subcol: {0*} add ecx,04h {1*} jz @@REDUCE_COLUMNS {2} sub eax,ebp {0} sub [eax],esi {1} jnz @subcol {0**} cmp ebx,[edi+ecx*04h+__0STAR] {@AF**} jnz @subcol {@B1} mov [edi+edx*04h+__0STARROW],ecx not ebx mov [edi+ecx*04h+__0STAR],edx jmp @subcol @@3RD_STEP: {@C0} mov [edi+ebx*04h+__COLON],ecx @re2start: {@C4-} mov edx,ebp lea ecx,[ebp-04h] @mark2row: {@C9} mov byte ptr [edi+ebx*04h+__ROWMARK],0FFh {?-} xor ebx,ebx mov [edi+esi*04h+__COLMARK],bl @@2ND_STEP: {@D3} add ecx,04h {1*} jz @@5TH_STEP {2**} test [edi+ecx*04h+__COLROWMARK],ebp {0**} js @@2ND_STEP push ecx mov ebx,ebp {@E0} sub ecx,ebp {@E2} @zeroincol: {0} movsx esi,byte ptr [edi+ebx*04h+__ROWMARK] {1} or esi,[edi+ecx] {2} jz @zero {0} cmp esi,edx {1} cmovb edx,esi {@F0} cmovb eax,ebx { >= EBP } {0} sub ecx,ebp {1*} add ebx,04h {2*} jnz @zeroincol {@FA} @zero: {0} pop esi {1-} mov ecx,esi {2} shl esi,10h {@00} cmp eax,ebp {1} mov si,ax { ESI < EBP } {2} cmovge eax,esi {0**} test ebx,ebx {1**} jz @@2ND_STEP {2} mov esi,[edi+ebx*04h+__0STAR] {@10**} test esi,esi {1**} jz @@4TH_STEP {2} cmp esi,ecx {0} mov [edi+ebx*04h+__COLON],ecx {1} cmovl ecx,esi {2**} cmp ax,bx {@20**} jz @re2start {1} sub ecx,04h {2} jmp @mark2row @@5TH_STEP: {0} mov [edi+00h*04h+__COLROWMARK],eax { matrix[0, {1-} mov esi,ebp {2F} @markedrows: {0} sub ecx,ebp {@31} movsx eax,byte ptr [edi+esi*04h+__ROWMARK] {2} mov [esp+ebx*04h+04h],ecx {0} sub ebx,eax {1*} add esi,04h {2*} jnz @markedrows {@40} mov [esp+00h],ebx {1} lea esi,[edi+ebp-04h] {2} jmp @chk5col @increase: {@49-} xor ecx,ecx {1} test [esi+ebx],ebp {2} cmovns ecx,edx {0} add [esi+ebx],ecx {1} mov ebx,[esp+eax*04h] @increase_marked_col: {2*} sub eax,01h {0*} jns @increase {1-2} { x4 } xor eax,eax; xor ecx,ecx @chk5col: {@60} sub esi,edi {1-} mov eax,ebx {2} mov ecx,[edi+esi*04h+04h*04h+__COLROWMARK] {0} mov ebx,[esp+ebx*04h] {1*} add esi,04h {2*} jz @zero5item {@70} add esi,edi {1} sar ecx,1Fh {2} js @increase_marked_col @decrease_free_col: { IPC: 2.6 } {@77} sub ecx,ebp {1} { x5 } mov eax,00000000h {2-} mov ebx,ebp @decrease: {@80} movsx eax,byte ptr [edi+ebx*04h+__ROWMARK] {1} or eax,[esi+ecx] {2} mov eax,00000000h {0} cmovns eax,edx {1} sub [esi+ecx],eax {2} sub ecx,ebp {0*} add ebx,04h {1*} jnz @decrease {0} mov ebx,[esp+00h] {1} jmp @chk5col @zero5item: {@9E} mov edx,ebp {@A0} movsx ebx,cx sar ecx,10h add esi,[edi+ebx*04h+__0STAR] jnz @@3RD_STEP @@4TH_STEP: {0} mov [edi+ebx*04h+__0STAR],ecx {1-} mov edx,ebx {2} mov ebx,[edi+ecx*04h+__0STARROW] {0} mov [edi+ecx*04h+__0STARROW],edx {1} mov ecx,[edi+ebx*04h+__COLON] {2**} test ebx,ebx {0**} jnz @@4TH_STEP @@1ST_STEP: {@86-} mov ebx,ebp @restructure: {@88} mov esi,[edi+ebx*04h+__0STARROW] {1} and edx,esi {2} movsx si,byte ptr [edi+ebx*04h+__FIXEDROW] {0} mov [edi+ebx*04h+__COLROWMARK],esi {1*} add ebx,04h {2*} jnz @restructure xor edx,ebp {9E} lea ecx,[ebp-04h] js @@2ND_STEP xor edx,edx sub esp,ebp mov ecx,ebp mov ebx,[esp+__SAVE] mov esi,[esp+__MARKS] @@results: {@B5} mov eax,[edi+ecx*04h+__0STAR] {1} sub ebx,ebp {2} add edx,[ebx+eax] {0} sub eax,ebp {@C0} shr eax,02h {2} mov [esi],al {1} add esi,01h {2*} add ecx,04h {0*} jnz @@results

#86

P.H. senior tag

2013-10-22 22:42:04 #86

P.H.

senior tag

{@50} { x1 } nop @ENTRY: {@51} mov ebp,[esi-08h+_PRIO] movd edi,mm4 mov ecx,[esi-08h+_DIST] or eax,-1 mov edi,[edi+ebp*04h] {@60} movq mm1,[esi+ebx*08h] sub ebx,eax jg @finish movd mm2,[esi-08h+_DIST] jz @descriptor {@6E} prefetchnta [edi] {@71} jmp @down @movedown: {0}mov ebp,[esi+eax*08h+_PRIO] {1}mov [esi+ecx*08h+_DIST],edx {2}mov [esi+ecx*08h+_PRIO],ebp @down: {0}mov [esi+ebp*04h+_CONN],ecx {@80}{1}mov ecx,eax {2}add eax,eax {0}cmp eax,ebx {1}jb @INSERTDOWN {2}mov edx,[esi+eax*08h-00h+_DIST] {0}cmp [esi+eax*08h-08h+_DIST],edx {@90}{1}cmovb edx,[esi+eax*08h-08h+_DIST] {2}sbb eax,00h {0}cmp edx,[esi+ebx*08h-08h+_DIST] {1}jb @movedown {2}{ x2 } xor eax,eax @INSERTDOWN: {@A0} movd ebp,mm1 movq [esi+ecx*08h],mm1 @descriptor: movzx edx,word ptr [edi+HEADER.RCSIZE] lea edx,ds:[edi+HEADERSIZE+edx-RECORDSIZE] {@B0} add edi,HEADERSIZE mov [esi+__COUNTER],edx mov [esi+ebp*04h+_CONN],ecx jmp @nxrecord { x6 } mov eax,00000000h; nop @INSERTUP: {@C0} mov [esi+ebp*08h+_PRIO],ecx mov [esi+ebp*08h+_DIST],edx movd ebx,mm0 mov [esi+ecx*04h+_CONN],ebp @CONNECTS: cmp edi,[esi+__COUNTER] {@CF} jae @entry {@D1} add edi,TMAPRECORDSIZE @nxrecord: {@D4} mov ecx,ds:[edi+RECORD.LINKED] mov eax,[esi+ecx*04h+_CONN] cmp eax,01h jge @connects {@E0} movzx edx,word ptr [edi+RECORD.FIELD0] movd ebp,mm2 lea edx,ds:[ebp+edx] sbb ebp,ebp xor edx,ebp {@EF} cmp edx,[esi+eax*08h+_DIST] {@F3} jge @connects add ebx,ebp xor edx,ebp and ebp,ebx add eax,ebp movd mm0,ebx @moveup: {@00}{0}mov ebp,eax {1}sar eax,01h {2}adc eax,00h {0}cmp edx,[esi+eax*08h+_DIST] {1}jae @INSERTUP {2}mov ebx,[esi+eax*08h+_PRIO] {@10}{0}movq mm1,[esi+eax*08h] {1}movq [esi+ebp*08h],mm1 {2}mov [esi+ebx*04h+_CONN],ebp {0}jmp @moveup

#85

P.H. senior tag P.H. #84

2013-10-05 02:28:34 #85

P.H.

senior tag

válasz P.H. #84 üzenetére

A vonalakhoz tartozó koordináták kiszámolása (a gráf sajátosságai szerint) és a látható pontok összegyűjtése:

push eax or ebp,-1 mov edx,00000001h xorps xmm2,xmm2 {@4F} mov ebx,[source] cvtsi2ss xmm1,edx movlps xmm2,[eax+TMAP.NX] xorps xmm3,xmm3 {@60} mov esi,[destination] divss xmm1,[eax+TMAP.ZOOM] xorps xmm0,xmm0 mov edi,[ebx+04h] {@70} cvtpi2ps xmm3,[eax+TMAP.BITMAP+TBITMAPFILE.XSIZE] shufps xmm1,xmm1,10100000b jmp @storecoor { x6 } add eax,00h; add edx,00h { x1 } nop @SSEcoor: {@81}{0}movlps xmm0,[edi+HEADER.X] {1}movzx eax,byte ptr [edi+HEADER.FIELD0] {2}movaps xmm5,xmm1 {0}movzx ebx,word ptr [edi+HEADER.SIZE] {@90}{1}mulps xmm5,xmm0 {2}movaps xmm4,xmm3 {0}subps xmm5,xmm2 {1}add eax,eax {2}sub ebx,01h {0}movlhps xmm4,xmm5 {@A1}{1}movsx ebp,al {2}or ebp,ebx {0}cvtps2pi mm0,xmm5 {1}sar ebp,1Fh {2}cmp byte ptr [edi+HEADER.FIELD1],01h {@B0}{0}subps xmm4,xmm5 {1}mov [esi],edi {2}movmskps edx,xmm4 {0}sbb ebp,edx {1}movq [edi+HEADER.XCOOR],mm0 {2}sar ebp,1Fh {@C0}{0}rcr al,01h {1}mov [edi+HEADER.FIELD0],al {2}lea edi,[edi+ebx+HEADERSIZE+01h] @storecoor: {0}lea esi,[esi+ebp*04h+04h] {1}sub ecx,01h {@D0}{2}jnle @SSEcoor pop eax xor ecx,ecx emms mov [esi],ecx

#84

P.H. senior tag P.H. #39

2013-10-05 01:48:05 #84

P.H.

senior tag

válasz P.H. #39 üzenetére

SSE1 line algoritmus azonos stílusú vonalak láncolt listájára, a #39-hez képest megtáltosítva; align/cím- és Northwood + Merom + K10 portelemzéssel.

Intel processzorokon Core2 óta a MOVD reg,mmreg (2 órajel) gyorsabb, mint az L1D-olvasás (3-4 órajeé), a Sandy Bridge óra pedig kvázi +regiszterkészletként használhatóak az MMX és XMM regiszterek (1 órajel a MOVD oda-vissza). K10-en sem lassabb a MOVD reg,mmreg, mint az L1D-hozzáférés.

{@31} lea edi,[esi+TBITMAPFILE.IDATA+_ADDER] // p01 d (1) alu p0 1 (1) p012 1 (1) ALU xorps xmm1,xmm1 // p1 2 (1) mmxalu p015 1 (1) p34 2 (1) FA/M mov eax,[esi+TBITMAPFILE.IDATA+_DX] // p2 2 (1) load p2 2 (1) p012 3 (1) MEM {@40} cvtpi2ps xmm3,[edi-_ADDER+_TOPLEFT0] // p1+2 10 (4) mmx+load p1+2 (1) p34+5 7 (2) FPU+MEM pcmpeqd xmm4,xmm4 // p1 2 (1) mmxalu p01 1 (1) p34 2 (1) FA/M cvtpi2ps xmm2,[edi-_ADDER+_RIGHT] // p1+2 10 (4) mmx+load p1+2 (1) p34+5 7 (2) FPU+MEM pcmpeqd xmm7,xmm7 // p1 2 (1) mmxalu p01 1 (1) p34 2 (1) FA/M {@50} mov ecx,[edi-_ADDER+_PEN] // p2 2 (1) load p2 2 (1) p012 3 (1) MEM pslld xmm4,25 // p1 2 (1) mmxshf p0 1 (1) p34 3 (1) FA/M mov esi,[esi+TBITMAPFILE.BITS] // p2 2 (1) load p2 2 (1) p012 3 (1) MEM pslld xmm7,1Fh // p1 2 (1) mmxshf p0 1 (1) p34 3 (1) FA/M {@60} movd mm2,[edi-_ADDER+_COLOR] // p2 8 (1) mmxalu p2 2 (1) p345 4 (1) FANY shl eax,10h // p1 4 (1) mmxshf p05 1 (1) p012 1 (1) ALU movlhps xmm3,xmm2 // p1 2 (1) mmxshf p0 1 (1) p34 3 (1) FA/M add eax,01h // p01 d (1) alu p015 1 (1) p012 1 (1) ALU sub edi,ecx // p01 d (1) alu p015 1 (1) p012 1 (1) ALU {@6F} psrld xmm4,02h // p1 2 (1) mmxshf p0 1 (1) p34 3 (1) FA/M movd mm0,eax // p1 2 (2) mmxalu p05 2 (1) p012 6 (2) ALU jmp @1stline // p1 0 (1) branch p5 1 (1) p012 2 (1) ALU { x7 } mov eax,00000000h; mov edx,ecx // @reorder: // {@80} shufps xmm0,xmm0,11011000b // p1 4 (1) mmxshf p1 3 (3) p34 3 (1) FA/M @setpixels: // {@84} cvtps2pi mm1,xmm5 // p0+1 7 (3) fp-mmx p1 3 (1) p5 4 (1) FMISC movaps xmm2,xmm3 // p0 6 (1) mov p015 1 (1) p345 2 (1) FANY mov ebx,ecx // p01 d (1) alu p015 1 (1) p012 1 (1) ALU pshufw mm1,mm1,11011000b // p1 2 (1) mmxshf p5 1 (1) p34 2 (1) FA/M {@90} cmpltps xmm2,xmm5 // p1 4 (1) fpadd p1 3 (1) p3 (1) FADD addps xmm5,xmm0 // p1 4 (1) fpadd p1 3 (1) p3 4 (1) FADD pmaddwd mm1,mm0 // p1 6 (1) fpmul p1 3 (1) p4 3 (1) FMUL movmskps edx,xmm2 // p1 6 (2) fp p0 1 (1) p34 3 (1) FA/M cmp edx,03h // p01 d (1) alu p015 1 (1) p012 1 (1) ALU {@A0} jnz @continueLINE // p0 2 (1) alu p5 1 (1) p012 1 (1) ALU movd edx,mm1 // p0 5 (2) fp p015 2 (1) p3 3 (1) FADD @round: // add edx,[edi+ebx] // p01+2 d+2(2) alu+load p015+2 (1) p012 4 (1) ALU+MEM mov [esi+edx],al // p0+3 2 (3) store p 34 3 (1) p012 3 (1) MEM add ebx,04h // p01 d (1) alu p015 1 (1) p012 1 (1) ALU js @round // p0 0 (1) branch p5 1 (1) p012 1 (1) ALU @continueLINE: // {@B0} sub ebp,01h // p01 d (1) alu p015 1 (1) p012 1 (1) ALU jge @setpixel // p0 0 (1) branch p5 1 (1) p012 1 (1) ALU @nxline: // {@B5} movd ebx,mm3 // p0 5 (2) fp p015 2 (1) p3 3 (1) FADD @1stline: // {@B8} cmp ebx,00h // p01 d (1) alu p015 1 (1) p012 1 (1) ALU jz @return // p0 0 (1) branch p5 1 (1) p012 1 (1) ALU mov eax,[ebx+TMAPRECORD.REF] // p2 2 (1) load p2 2 (1) p012 3 (1) MEM {@C0} mov edx,[ebx+TMAPRECORD.SELF] // p2 2 (1) load p2 2 (1) p012 3 (1) MEM mov ebp,[eax+TMAPHEADER.YCOOR] // p2 2 (1) load p2 2 (1) p012 3 (1) MEM cvtpi2ps xmm5,[edx+TMAPHEADER.XCOOR] // p1+2 10+2(4) mmx+load p1+2 (1) p34+5 7 (2) FPU+MEM mov eax,[eax+TMAPHEADER.XCOOR] // p2 2 (1) load p2 2 (1) p012 3 (1) MEM sub ebp,[edx+TMAPHEADER.YCOOR] // p01+2 d+2(2) alu+load p015+2 (1) p012 4 (1) ALU+MEM sub eax,[edx+TMAPHEADER.XCOOR] // p01+2 d+2(2) alu+load p015+2 (1) p012 4 (1) ALU+MEM {@D0} xor edx,edx // p0 d (1) logic p015 1 (1) p012 1 (1) ALU movlhps xmm5,xmm5 // p1 2 (1) mmxshf p0 1 (1) p34 3 (1) FA/M movd mm3,ds:[ebx+TMAPRECORD.NX] // p2 8 (1) mmxalu p2 2 (1) p345 4 (1) FANY xor ebx,ebx // p0 d (1) logic p015 1 (1) p012 1 (1) ALU sub edx,ebp // p01 d (1) alu p015 1 (1) p012 1 (1) ALU cmovs edx,ebp // p0+1 6 (3) alu p015 2 (2) p012 1 (1) ALU {@E0} sub ebx,eax // p01 d (1) alu p015 1 (1) p012 1 (1) ALU cmovs ebx,eax // p0+1 6 (3) alu p015 2 (2) p012 1 (1) ALU cmp edx,ebx // p01 d (1) alu p015 1 (1) p012 1 (1) ALU mov ebx,ebp // p01 d (1) alu p015 1 (1) p012 1 (1) ALU cmovb ebx,eax // p0+1 6 (3) alu p015 2 (2) p012 1 (1) ALU cmovb eax,ebp // p0+1 6 (3) alu p015 2 (2) p012 1 (1) ALU cmovb ebp,ebx // p0+1 6 (3) alu p015 2 (2) p012 1 (1) ALU {@F2} sbb edx,edx // p1 5 (3) alu p015 2 (2) p012 1 (1) ALU neg ebx // p0 d (1) alu0 p015 1 (1) p012 1 (1) ALU mov ecx,ecx // cvtsi2ss xmm0,eax // p1 10 (3) fp-mmx p1 4 (1) p345 14 (v) FPU+ALU cvtsi2ss xmm1,ebp // p1 10 (3) fp-mmx p1 4 (1) p345 14 (v) FPU+ALU {@00} movaps xmm2,xmm1 // p0 6 (1) mov p015 1 (1) p345 2 (1) FANY divss xmm0,xmm1 // p1 23 (1) fpdiv p0 17 (1) p4 16 (1) FMUL cmovns ebp,ebx // p0+1 6 (3) alu p015 2 (2) p012 1 (1) ALU shufps xmm2,xmm2,00000000b // p1 4 (1) mmxshf p1 3 (3) p34 3 (1) FA/M test edx,edx // p0 d (1) logic p015 1 (1) p012 1 (1) ALU {@10} andps xmm2,xmm7 // p1 2 (1) mmxalu p015 1 (1) p34 2 (1) FA/M shufps xmm0,xmm4,00000000b // p1 4 (1) mmxshf p1 3 (3) p34 3 (1) FA/M movd eax,mm2 // p0 5 (2) fp p015 2 (1) p3 3 (1) FADD xorps xmm0,xmm2 // p1 2 (1) mmxalu p015 1 (1) p34 2 (1) FA/M {@1D} jz @reorder // p0 0 (1) branch p5 1 (1) p012 2 (1) ALU {@23} shufps xmm0,xmm0,01110010b // p1 4 (1) mmxshf p1 3 (3) p34 3 (1) FA/M jmp @setpixels // p1 0 (1) branch p5 1 (1) p012 2 (1) ALU @return: popad emms

#83

P.H. senior tag

2013-09-20 19:41:57 #83

P.H.

senior tag

A mátrixokat kiszámoló algoritmus is kis átszervezésen esett át.

AMD CPU-k 2 órajelenként tudnak végrehajtani egy ugrást, így a 3 utasításból álló ciklusok nem hatékonyak, egy-egy ciklus ugyanúgy legalább 2 órajel alatt fog lefutni, mint a 4-5-6 utasításból állóak; így érdemes ezekbe beletuszkolni további műveleteket, pl. hogy a ciklus feleannyiszor fusson le.

Továbbá Intel processzorokon nem mindegy, hogy a kizárólag align-ra szolgáló, soha le nem futó átugrott kódrészek NOP-ból vagy más, nagyobb utasításból állnak (pl. 8 NOP vagy csak 3 utasítás, mint mov esi,esi; nop; mov eax,7FFFFFFFh): The maximum throughput of the predecoders is 16 bytes or 6 instructions per clock cycle, whichever is smallest. The throughput of the rest of the pipeline is typically 4 instructions per clock cycle, or 5 in case of macro-op fusion.[...] The predecoder throughput can also be reduced if there are more than 6 instructions in a 16-bytes block of code. The reason for this is that the predecoder will not load a new 16-bytes block of code until the previous block is exhausted. If there are 7 instructions in a 16-bytes block then the predecoders will process the first 6 instructions in the first clock cycle and 1 instruction in the next clock cycle.
Emellett az uop-cache-sel rendelkező Intel CPU-knál 1-1 32 byte-os kódrészhez maximum 3x6 uop tartozhat; amely kódrész ebben nem fér bele (pl. mert 16-nál több - akár le nem futó - NOP-ot tartalmaz), az nem kerül be ebbe a cache-be. Nem tisztázott, hogy ezek a NOP-ok beleszámítanak-e itt a 3x6 uop-számba.

xor ebx,ebx mov esi,ebp mov ecx,ebp and esi,-8 {@F1} @mark0: {0} mov [edi+esi*04h+00h+__0STARROW],ebx {1} mov [edi+esi*04h+10h+__0STARROW],ebx {2*} add esi,08h {0*} jnz @mark0 { x2 } nop; nop @@ARGUMENT: {@00} movsx esi,byte ptr [edx] {1} cmp esi,ebx {2} lea esi,[ebp+esi*04h] {0} mov [edi+esi*04h+__0STARROW],ecx {1} cmovs esi,ebx {@10} mov [edi+ecx*04h+__COLROWMARK],esi {0} inc edx {1} mov [edi+ecx*04h+__0STAR],esi {2*} add ecx,04h {0*} jnz @@ARGUMENT { x1 } nop mov eax,edi {@20} lea edx,[ebp-04h] jmp @@REDUCE_ROWS { x3 } nop; nop; nop {@28} @subrow: {0} sub [eax+ecx],esi {1*} add ecx,04h {2*} jnz @subrow @@REDUCE_ROWS: {0*} add edx,04h {1*} jz @@REDUCE_COLUMNS {2} sub eax,ebp {0} or esi,-1 {1*} cmp [edi+edx*04h+__0STAR],ecx {2*} jnz @@REDUCE_ROWS {@40} mov ecx,ebp @findrowmin: {@42} mov ebx,[eax+ebp] {1} or ebx,[edi+ebp*04h+__0STARROW] {2} cmp esi,ebx {0} cmova esi,ebx {1*} add ebp,04h {2*} jnz @findrowmin {0} mov ebp,ecx {1*} test esi,esi {2*} jns @subrow @@ABNORMAL_EXIT: {@59} mov esi,[esp+__MARKS] or edx,-1 {@60} mov [esi+TRESULT.OPTIMUM],edx mov ebx,[esi+TRESULT.NEXTIVALUE] jmp dword ptr [esp+_INVALIDRESULT] { x2 } mov edi,edi @@REDUCE_COLUMNS: {@6C} sub edx,04h {1} sub eax,04h {2*} cmp edx,ebp {0*} jb @@1ST_STEP {1*} cmp [edi+edx*04h+__0STARROW],ecx {2*} jnz @@REDUCE_COLUMNS {@80} or esi,-1 {@83} @findcolmin: {0} mov ebx,[eax] {1} or ebx,[edi+ecx*04h-10h+__COLROWMARK] {2} sub ecx,04h {0} cmp esi,ebx {1} cmova esi,ebx {2} add eax,ebp {0*} cmp ecx,ebp {1*} jnz @findcolmin xor ebx,ebx sub ecx,04h test esi,esi js @@ABNORMAL_EXIT {@A0} @subcol: {0*} add ecx,04h {1*} jz @@REDUCE_COLUMNS {2} sub eax,ebp {0} sub [eax],esi {1} jnz @subcol cmp ebx,[edi+ecx*04h+__0STAR] {@AF} jnz @subcol {@B1} mov [edi+edx*04h+__0STARROW],ecx not ebx mov [edi+ecx*04h+__0STAR],edx jmp @subcol {@BD} { x3 } nop; nop; nop {@C0} { x11 } mov eax,7FFFFFFFh; add edx,00h; add ecx,00h { x12 } mov eax,7FFFFFFFh; add edx,00h; lea esi,[esi+00h] @@3RD_STEP: {0} mov [edi+ebx*04h+__COLON],ecx {1} or eax,-1 {2} mov ecx,ebp @markrow: {@E0} mov byte ptr [edi+ebx*04h+__ROWMARK],0FFh mov byte ptr [edi+esi*04h+__COLMARK],00h @@2ND_STEP: sub ecx,04h @chk2mtx: {@EC} mov esi,edi mov ebx,ebp {@F0} @check2col: {0*} add ecx,04h {1*} jz @@5TH_STEP {2} cmp byte ptr [edi+ecx*04h+__COLMARK],00h {0} jnz @check2col {0} sub ecx,ebp {1} add esi,ecx {@00} push ecx {@01} @zeroincol: {0} movsx ecx,byte ptr [edi+ebx*04h+__ROWMARK] {1} or ecx,[esi] {2} jz @zero {0} cmp ecx,eax {1} cmovb eax,ecx {2} cmovb edx,ebx {0} sub esi,ebp {1*} add ebx,04h {2*} jnz @zeroincol {@18} @zero: {0} pop esi {1} lea ecx,[esi+ebp] {2} shl esi,10h {0} cmp edx,00h {1} mov si,dx {2} cmovs edx,esi {0*} test ebx,ebx {1*} jz @chk2mtx {2} mov esi,[edi+ebx*04h+__0STAR] {@30*} test esi,esi {1*} jz @@4TH_STEP {2} cmp esi,ecx {0} mov [edi+ebx*04h+__COLON],ecx {1} cmovl ecx,esi {2} cmp dx,bx {@40} cmovz ecx,ebp {1} cmovz eax,ebp {2} jmp @markrow { x8 } mov esi,esi; nop; mov eax,7FFFFFFFh @@5TH_STEP: {@50} push edx {@51} @nx5row: {0} movsx edx,byte ptr [edi+ebx*04h+__ROWMARK] {1} sub esi,ebp {2} sub ecx,eax {0} xor edx,eax {1} cmovs eax,ecx {2} mov ecx,ebp {@60} @decrease_row_free: {0} mov edx,[edi+ecx*04h+__COLROWMARK] {1} xor edx,eax {2} or edx,[esi+ecx] {0} mov edx,00000000h {1} cmovns edx,eax {@70} sub [esi+ecx],edx {0*} add ecx,04h {1*} jnz @decrease_row_free {0*} add ebx,04h {1*} jnz @nx5row {@7D} pop ecx { x2 } nop; nop {@80} movsx ebx,cx shr ecx,10h add ecx,ebp mov esi,[edi+ebx*04h+__0STAR] test esi,esi {@8E} jnz @@3RD_STEP @@4TH_STEP: {0} mov [edi+ebx*04h+__0STAR],ecx {1} mov edx,ebx {2} mov ebx,[edi+ecx*04h+__0STARROW] {0} test ebx,ebx {@A0} mov [edi+ecx*04h+__0STARROW],edx {2} mov ecx,[edi+ebx*04h+__COLON] {0} jnz @@4TH_STEP @@1ST_STEP: {@AA} mov ecx,ebp @restructure: {0} mov ebx,[edi+ebp*04h+__0STARROW] {@B0} and edx,ebx {2} movsx bx,byte ptr [edi+ebp*04h+__FIXEDROW] {0} mov [edi+ebp*04h+__COLROWMARK],ebx {1*} add ebp,04h {2*} jnz @restructure {@C0} mov ebp,ecx or eax,-1 test edx,edx jns @@2ND_STEP {@CD} mov ebx,[esp+__SAVE] {@D1} xor edx,edx mov esi,[esp+__MARKS] @@results: {@D7} mov eax,[edi+ecx*04h+__0STAR] {1} sub ebx,ebp {2} add edx,[ebx+eax] {@E0} sub eax,ebp {1} shr eax,02h {2} mov [esi],al {0} lea esi,[esi+01h] {1*} add ecx,04h {2*} jnz @@results {@F0} ...

#82

P.H. senior tag P.H. #80

2013-09-06 22:27:55 #82

P.H.

senior tag

válasz P.H. #80 üzenetére

Egy év eltelt, kissé változott a kódolás, de még fontosabb, hogy elkészült a hozzá tartozó egy szálas kiszolgáló kód - amely előkészíti a kiszámolandó mátrixokat - végleges(?) 32 bites változata. Ennek teljes kidolgozása +8-9% sebességnövekedést okozott K10-en.

jmp @@NEXTMATRIX @terminate: { x1 } nop jmp @@READY @@NEXTMATRIX: {align $34} nop; mov eax,[APPLICATION]; call TAPPLICATION.PROCESSMESSAGES {align $40} mov [ebx+TTSP30.COLLECTOR],edi or ecx,-1 mov eax,[ebx+TTSP30.MEMORY] test cl,[ebx+TTSP30.CIRCLESTOP] jnz @terminate add [ebx+TTSP30.GLOBALSIZE],eax {align $50} mov [ebx+TTSP30.MEMORY],ecx mov edx,esi mov ebp,[esi+TCIRCLE.NEXT] cmovc edx,ebp mov eax,[edi+TCIRCLE.NEXT] cmovc ebp,eax {align $5F} mov [ebx+TTSP30.ENTRY],edx {align $62} cmovc eax,esi mov [esi+TCIRCLE.NEXT],ebp mov [edi+TCIRCLE.NEXT],eax lea esi,[ebx+TTSP30.RESULTS] cmp edx,ebp jz @terminate {align $70} mov ebx,[edx+TCIRCLE.QUANTITY] add dword ptr [edx+TCIRCLE.QUANTITY],02h mov ebp,[esp+_ROWSIZE4] mov edi,[esp+_CMTX] shr ebx,03h @createBASE: {align $81} mov eax,[edx+ebx*08h+04h] mov [esp+_BASEELEMENT+ebx*08h+04h],eax mov eax,[edx+ebx*08h+00h] mov [esp+_BASEELEMENT+ebx*08h+00h],eax {align $90} dec ebx jnz @createBASE {align $93} add edx,offset(TCIRCLE.SUGGESTED) movzx eax,al mov [esp+_BASEELEMENT+TCIRCLE.NEXT],edx cmp [edx+eax],bl {align $A0} jl @matrix0 mov [esp+_CDEST],ebx @INVALIDmatrix: {align $A6} mov dword ptr [esi+TRESULT.OPTIMUM],0FFFFFFFFh inc ebx mov ecx,eax @create_matrixes: {align $B0} movzx eax,byte ptr [esp+_BASEELEMENT+TCIRCLE.SHORTEST+ebx+00h] cmp al,byte ptr [edx-TCIRCLE.SUGGESTED+TCIRCLE.SHORTEST+00h] jz @@CHECKRESULTS mov [edx+ecx],al add esi,TRESULTSIZE {align $C0} cmp byte ptr [edx+eax],0FFh jnz @INVALIDmatrix @matrix0: movzx ebx,byte ptr [esp+_BASEELEMENT+TCIRCLE.SHORTEST+ebx+01h] mov ecx,[esp+_SIZE2BYTE] imul eax,ebp shl ebx,02h mov [esp+_CDEST],esi sub ebx,eax mov eax,[esp+_SAVEMTX] mov [esi+TRESULT.NXTILTED],ebx @copyMTX: {align $E2} mov esi,[eax+ecx+04h] mov [edi+ecx+04h],esi mov esi,[eax+ecx] mov [edi+ecx],esi {align $F0} sub ecx,08h jns @copyMTX {align $F5} lea ecx,[esp+_BASEELEMENT+TCIRCLE.TILTEDS] mov eax,[esp+_COUNT386] @tilt: {align $00} mov [edi+ebx],ebp movzx ebx,word ptr [ecx] add ecx,02h test ebx,ebx jnz @tilt jmp eax { x1 } nop @VALIDmatrix: {align $10} mov ebx,[esi+TRESULTSIZE+TRESULT.IVALUE] mov [esi+TRESULT.OPTIMUM],edx mov [esi+TRESULT.CCIRCLE],ecx mov edx,[esp+_BASEELEMENT+TCIRCLE.NEXT] {align $20} movzx ecx,byte ptr [esp+_BASEELEMENT+TCIRCLE.SHORTEST+ebx-01h] jmp @create_matrixes { x2 } nop; nop @@CHECKRESULTS: {align $29} add [CIRCLEVAR],ebx mov ebx,offset(TSP30) mov ebp,offset(TSP30.RESULTS) mov edi,[ebx+TTSP30.COLLECTOR] @@AFTERCIRCLE: mov eax,[esp+_BASEELEMENT+TCIRCLE.QUANTITY] { x1 } nop @@HEADMATRIX: {align $40} mov esi,[ebx+TTSP30.ENTRY] @next: cmp ebp,[esp+_CDEST] ja @@NEXTMATRIX mov ecx,[ebp+TRESULT.OPTIMUM] {align $50} add ebp,TRESULTSIZE { x1 } nop cmp ecx,[ebx+TTSP30.GLOBALOPTIMUM] jae @next mov edx,[ebp-TRESULTSIZE+TRESULT.CCIRCLE] cmp edx,[esp+_MTXSIZE] {align @60} jz @@CIRCLE0 { x1 } nop cmp dword ptr [edi+TCIRCLE.NEXT],00h jz @@PLUSMEM @enqueue: add dword ptr [ebx+TTSP30.MEMORY],01h {align $70} cmovnz esi,[edi+TCIRCLE.NEXT] { x1 } nop cmovnz edi,esi mov [esi+TCIRCLE.RESULT],ecx movzx ecx,dl shr edx,08h {align $80} lea ebx,[esi+TCIRCLE.SHORTEST+ecx] neg ecx mov [ebx],dl @shortest: mov [ebx+ecx],dl movzx edx,byte ptr [ebp-TRESULTSIZE+TRESULT.ORDERSET+edx] {align $90} add ecx,01h jnz @shortest movzx edx,byte ptr [esp+_BASEELEMENT+TCIRCLE.SHORTEST+00h] lea ebx,[eax-TCIRCLE.QUANTITY] shr ebx,03h @clone: {align $A0} mov eax,[esp+_BASEELEMENT+ebx*08h+04h+TCIRCLE.QUANTITY] mov [esi+ebx*08h+04h+TCIRCLE.QUANTITY],eax mov eax,[esp+_BASEELEMENT+ebx*08h+00h+TCIRCLE.QUANTITY] mov [esi+ebx*08h+00h+TCIRCLE.QUANTITY],eax {align $B0} dec ebx jns @clone mov ebx,[ebp-TRESULTSIZE+TRESULT.NXTILTED] mov [esi+eax-02h],ebx lea ebx,[TSP30] @suggest: {align $C0} cmp ecx,[ebp-TRESULTSIZE+TRESULT.IVALUE] jae @@HEADMATRIX movzx ebx,byte ptr [esp+_BASEELEMENT+TCIRCLE.SHORTEST+ecx+01h] add ecx,01h mov byte ptr [esi+TCIRCLE.SUGGESTED+edx],bl mov edx,ebx mov ebx,offset(TSP30) jmp @suggest {align $DE} { x3 } nop; nop; nop { x8 } nop; nop; nop; nop; nop; nop; nop; nop @@PLUSMEM: {align $E9} lea eax,[ebx+TTSP30.WORKAREAS]; xor edx,edx; call _ADDINT mov edx,[ebx+TTSP30.STRUCTURESIZE]; mov ecx,3000; call _REALLO {align $00} add [ebx+TTSP30.COLLECTED],ecx dec ecx @setmem: {align $04} mov [eax+edx+TCIRCLE.NEXT],eax add eax,edx sub ecx,01h jnz @setmem {align $0E} mov edx,[ebp-TRESULTSIZE+TRESULT.CCIRCLE] mov ecx,[ebp-TRESULTSIZE+TRESULT.OPTIMUM] mov [edi+TCIRCLE.NEXT],eax mov eax,[esp+_BASEELEMENT+TCIRCLE.QUANTITY] jmp @enqueue { x1 } nop @@CIRCLE0: ...

#81

P.H. senior tag

2012-11-09 19:48:51 #81

P.H.

senior tag

Miért is kell(ene) az AGLU a Bulldozer-be?
"And two which handle address generation and simple ALU operations (AGLU)."

Nézzük ezt az egyszerű for-ciklust:
@decrease_free_row: mov edx,[edi+ecx*04h+__COLROWMARK] xor edx,eax or edx,[esi+ecx] mov edx,00000000h cmovns edx,eax sub [esi+ecx],edx add ecx,04h jnz @decrease_row_free

Tegyük fel, hogy rendesen igazított a kód, azaz teljesen belefér egy 32 byte-os aligned memóriaterületre, így a dekódolás nem szűk keresztmetszet.

A következő lefutási képe van 4 cikluslefutásnak K10-en (K10-en kénytelen azon az ALU/AGU-n futni az utasítás, amelyre a dekódolás során esik az adott órajelben dekódolt utasításhármasban):
decode: 00 (1)mov edx,[edi+ecx*04h+__COLROWMARK] (1)xor edx,eax (1)or edx,[esi+ecx] 01 (1)mov edx,00000000h (1)cmovns edx,eax (1)sub [esi+ecx],edx 02 (1)add ecx,04h (1)jnz @decrease_row_free (1) 03 (2)mov edx,[edi+ecx*04h+__COLROWMARK] (2)xor edx,eax (2)or edx,[esi+ecx] 04 (2)mov edx,00000000h (2)cmovns edx,eax (2)sub [esi+ecx],edx 05 (2)add ecx,04h (2)jnz @decrease_row_free (2) 06 (3)mov edx,[edi+ecx*04h+__COLROWMARK] (3)xor edx,eax (3)or edx,[esi+ecx] 07 (3)mov edx,00000000h (3)cmovns edx,eax (3)sub [esi+ecx],edx 08 (3)add ecx,04h (3)jnz @decrease_row_free (3) 09 (4)mov edx,[edi+ecx*04h+__COLROWMARK] (4)xor edx,eax (4)or edx,[esi+ecx] 10 (4)mov edx,00000000h (4)cmovns edx,eax (4)sub [esi+ecx],edx 11 (4)add ecx,04h (4)jnz @decrease_row_free (4) exec: clk 1. ALU 1.AGU | 2. ALU 2.AGU | 3. ALU 3.AGU ---------------------------------------- | ------------------------------------- | ----------------------------------- 01 (1)mov edx,[esi+ecx*4] | | (1)ld x1,[esi+ecx] 02 (1)mov edx,0 | | (1)ld y1,[esi+ecx] 03 (1)add ecx,4 | | 04 (2)mov edx,[esi+ecx*4] | (1)xor edx,eax | (2)ld x2,[esi+ecx] 05 (2)mov edx,0 | (1)jnz @decrease_free_row | (1)or edx,x1 (2)ld y2,[esi+ecx] 06 (2)add ecx,4 | (1)cmovns edx,eax | 07 (3)mov edx,[esi+ecx*4] | (2)xor edx,eax | (1)sub y1,edx (3)ld x3,[esi+ecx] 08 (3)mov edx,0 | (2)jnz @decrease_free_row | (2)or edx,x2 (1)st [esi+ecx],y1 09 (3)add ecx,4 | (2)cmovns edx,eax | (3)ld y3,[esi+ecx] 10 (4)mov edx,[esi+ecx*4] | (3)xor edx,eax | (2)sub y2,edx (4)ld x4,[esi+ecx] 11 (4)mov edx,0 | (3)jnz @decrease_free_row | (3)or edx,x3 (2)st [esi+ecx],y1 12 (4)add ecx,4 | (3)cmovs edx,eax | (4)ld y4,[esi+ecx] 13 | (4)xor edx,eax | (3)sub y3,edx 14 | (4)jnz @decrease_free_row | (4)or edx,x4 (3)st [esi+ecx],y3 15 | (4)cmovns edx,eax | 16 | | (4)sub y4,edx 17 | | (4)st [esi+ecx],y4

AGLU-val (ADD + logic képesség az AGU-knak) felszerelt esetben ez lenne a lefutási kép (a decode azonos):

K10-en a 17. órajelben indul az utolsó utasítás, Bulldozeren a 20. órajelben, AGLU esetén pedig a 16. órajelben.

A cikluslefutásoknak függetlenek egymástól, csakis az ADD ECX,00000004h utasítás lefutásán múlik, hogy mikor indulhatnak el a következő ciklusmag utasításai. Az ütemező erről mit sem tud, szabálya, hogy ha több utasításnak áll készen az összes bemeneti paramétere, akkor kötelező neki a programsorrendben korábbiakat indítani.
Viszont mivel a Bulldozerben csak két végrehajtó képes az ADD műveletet fogadni, ezért a 3. cikluslefutás ADD ECX,4 művelete 5 órajellel később indul, mint mire ismert a bemenő paramétere, annyi végrehajtható utasítás gyűlik össze a két ALU számára; emiatt viszont a 13-15. órajelben egy buborék keletkezik az ALU-kban, nincs mit csinálniuk, meg kell várniuk az L1-ból az adatokat.
Ha az AGU-k képesek lennének végrehajtani csak az összeadást, akkor 20 helyett 17 órajel alatt elindulhatna az összes utasítás; ha a logikai (XOR) műveletet is végre tudják hajtani, akkor 16 órajelre csökken ez az érték: ez egyenlő vagy gyorsabb, mint a K10 3 ALU + 3 AGU + 3 clock L1 load-to-use latency sebessége, 2 ALU + 2 AGLU + 4 clock L1 load-to-use latency felépítés mellett is.

#80

P.H. senior tag

2012-08-31 21:41:08 #80

P.H.

senior tag

K10: az integer-része egy klasszikus VLIW-felépítés, annak minden előnyével és hátrányával együtt: 3 ALU+3AGU párhuzamosan működve. Az utasítás elrendezés alapvető fontosságú, mégsem lehet kikerülni azt az alapvető tényt, hogy a 3. pipe-ra (és sokszor a másodikra is) kevesebb utasítás jut, mint az elsőre. Ezért nem volt multithread a Bulldozer előtt:
- ahhoz, hogy a 3. pipe-ra megfelelő számú utasítást küldjünk, egy-egy ciklust is meg kell tűzdelni NOP-okkal: nem elég, ha $20-ra alignált utasítás van a ciklusban; ez ugyan nem okoz késleltetést, viszont megint az 1. pipe kapja a rajta levő utasítást
- az utasításdekódolás nagyon érzékeny: ha egy ciklus csak 8 utasításból áll, akkor az azt követő 9. utasításnak is be kell férni a ciklus elejétől számított 32-aligned byte-ba; ha csak 7-ből, akkor a következő kettőnek kell beférni. 3-6-9 utasításból álló ciklus nem kell figyelni a következő utasításra

Ezért növelte a K10-zel az AMD a K8 16-járól 32-re az órajelenként beolvasott L1I-byte-ok számát: ugyanez a legnagyobb gondja a Pentium M-nek is, a Core2-nél viszont a 64 byte-os Loop Stream Detector megszüntette ezt a problémát; a Bulldozer/Piledriver-be került egy - szálankénti - x16*16 byte-os Instruction Byte Buffer ugyanebből az okból kifolyólag.

A Steamroller nagy előrelépés lesz a két megegyező dekóderével: a Bulldozer/Piledriver maximum 2 órajelenként tud 4 utasítást küldeni egy-egy magnak modulonként 2 szál végrehajtása esetén, azaz órajelenként legfejlebb 2-2-t. És amennyi bemegy, annál több nem is tud kijönni/végezni... (az IPC mindig a ténylegesen végrehajtott utasítások száma, nem azoké, amik bekerültek).
Ami viszont még ennél is nagyobb jelentőségű: "Although AMD doesn’t like to call it a cache, Steamroller now features a decoded micro-op queue. As x86 instructions are decoded into micro-ops, the address and decoded op are both stored in this queue. Should a fetch come in for an address that appears in the queue, Steamroller’s front end will power down the decode hardware and simply service the fetch request out of the micro-op queue. This is similar in nature to Sandy Bridge’s decoded uop cache, however it is likely smaller. AMD wasn’t willing to disclose how many micro-ops could fit in the queue, other than to say that it’s big enough to get a decent hit rate. "
A mérete nem ismert, aligha nagyobb sokkal, mint a Nehalem uop-okra átformázott LSD-je (az uop-ok igen nagyok és az AMD-é sokkal nagyobb, mint az Intelé, valószínűleg jóval 12 byte felett vannak: a micro- és macroop-fusion nélküli Northwood-é 54 bit volt, az x64-képes Prescotté volt 64 bit), viszont ez egy tényleges evolúvió első lépcsője: a végleges cél egy 1000 db körüli uop-cache lehet. Már csak 2 AGLU kell a 2 ALU helyett (Excavator talán), és minden rendben lesz.

Addig is programozói álmodozás vége, a rideg valóság a K10.5. Újratervezett align -> 71K mátrix/ezredmásodperc:
xor ebx,ebx mov esi,ebp mov eax,edi @mark0: {0} mov [edi+esi*04h+__0STARROW],ebx {1*} add esi,04h {2*} jnz @mark0 mov ecx,ebp @@ARGUMENT: {0} movsx esi,byte ptr [edx] {1} cmp esi,ebx {2} lea esi,[ebp+esi*04h] {0} mov [edi+esi*04h+__0STARROW],ecx {1} cmovs esi,ebx {2} mov [edi+ecx*04h+__COLROWMARK],esi {0} add edx,01h {1} mov [edi+ecx*04h+__0STAR],esi {0*} add ecx,04h {1*} jnz @@ARGUMENT lea ebx,[ebp-04h] @@REDUCE_ROWS: add ebx,04h jz @@REDUCE_COLUMNS sub eax,ebp cmp [edi+ebx*04h+__0STAR],ecx jnz @@REDUCE_ROWS mov ecx,ebp or esi,-1 @findrowmin: {@29} mov edx,[eax+ebp] {1} or edx,[edi+ebp*04h+__0STARROW] {2} cmp esi,edx {0} cmova esi,edx {1*} add ebp,04h {2*} jnz @findrowmin {0*} cmp esi,ebp {1*} js @@ABNORMAL_EXIT {2} mov ebp,ecx {@40} @subrow: {0} sub [eax+ecx],esi {1*} add ecx,04h {2*} jnz @subrow jmp @@REDUCE_ROWS; nop; nop { 2x } @@REDUCE_COLUMNS: {0} sub ebx,04h {1} sub eax,04h {2*} cmp ebx,ebp {0*} jl @@1ST_STEP {1*} cmp [edi+ebx*04h+__0STARROW],ecx {2*} jnz @@REDUCE_COLUMNS or esi,-1 {@60} @findcolmin: {0} mov edx,[eax] {1} or edx,[edi+ecx*04h-10h+__COLROWMARK] {2} sub ecx,04h {0} cmp esi,edx {1} cmova esi,edx {2} add eax,ebp {0*} cmp ecx,ebp {1*} jnz @findcolmin xor edx,edx sub ecx,04h test esi,esi js @@ABNORMAL_EXIT {@80} @subcol: {0*} add ecx,04h {1*} jz @@REDUCE_COLUMNS {2} sub eax,ebp {0} sub [eax],esi {1} jnz @subcol cmp edx,[edi+ecx*04h+__0STAR] jnz @subcol mov [edi+ebx*04h+__0STARROW],ecx not edx mov [edi+ecx*04h+__0STAR],ebx jmp @subcol; nop; nop; nop; { 3x } @@ABNORMAL_EXIT: {@A0} mov esi,[esp+__MARKS] or edx,-1 jmp dword ptr [esp+_INVALIDRESULT] @@3RD_STEP: {@AB} mov [edi+ebx*04h+__COLON],ecx {1} cmp esi,ecx {2} mov byte ptr [edi+ebx*04h+__ROWMARK],0FFh {0} mov byte ptr [edi+esi*04h+__COLMARK],00h {1} cmovl ecx,esi {2} or esi,-1 {@C0} nop {1} cmp dx,bx {2} cmovz ecx,ebp {0} cmovz eax,esi @@2ND_STEP: sub ecx,04h @chk2mtx: {0} mov esi,edi {1} mov ebx,ebp @check2col: {0*} add ecx,04h {1*} jz @@5TH_STEP {2} cmp byte ptr [edi+ecx*04h+__COLMARK],00h {0} jnz @check2col {0} sub ecx,ebp {1} add esi,ecx {2} push ecx {@E2} @zeroincol: {0} movsx ecx,byte ptr [edi+ebx*04h+__ROWMARK] {1} or ecx,[esi] {2} jz @zero {0} cmp ecx,eax {1} cmovb eax,ecx {2} cmovb edx,ebx {0} sub esi,ebp {1*} add ebx,04h {2*} jnz @zeroincol @zero: {0} pop esi {1} lea ecx,[esi+ebp] {2} shl esi,10h {@00} test edx,edx {1} mov si,dx {2} cmovs edx,esi {0*} test ebx,ebx {1*} jz @chk2mtx {2} mov esi,[edi+ebx*04h+__0STAR] {0*} test esi,esi {1*} jnz @@3RD_STEP {2} jmp @@4TH_STEP @@5TH_STEP: push edx sub esi,ebp {@19} @nx5row: {0} movsx edx,byte ptr [edi+ebx*04h+__ROWMARK] {1} sub ecx,eax {0} xor edx,eax {1} cmovs eax,ecx {2} mov ecx,ebp {@26} @decrease_row_free: {0} mov edx,[edi+ecx*04h+__COLROWMARK] {1} xor edx,eax {2} or edx,[esi+ecx] {0} mov edx,00000000h {1} cmovns edx,eax {2} sub [esi+ecx],edx {0*} add ecx,04h {1*} jnz @decrease_row_free {0} sub esi,ebp {1*} add ebx,04h {2*} jnz @nx5row pop ecx movsx ebx,cx movsx edx,cx shr ecx,10h add ecx,ebp mov esi,[edi+ebx*04h+__0STAR] test esi,esi jnz @@3RD_STEP @@4TH_STEP: {@5D} mov [edi+ebx*04h+__0STAR],ecx {0} mov edx,ebx {1} mov ebx,[edi+ecx*04h+__0STARROW] {2} cmp ebx,esi {0} mov [edi+ecx*04h+__0STARROW],edx {1} mov ecx,[edi+ebx*04h+__COLON] {2} jnz @@4TH_STEP lea eax,[eax+7FFFFFFFh] { x6 } lea esi,[esi*08h+7FFFFFFFh] { x7 } {@80} mov ecx,7FFFFFFFh { x5 } @@1ST_STEP: {@85} mov eax,ebp {1} or edx,-1 {2} mov ecx,ebp @restructure: {0} mov ebx,[edi+ebp*04h+__0STARROW] {1} and edx,ebx {2} movsx bx,byte ptr [edi+ebp*04h+__FIXEDROW] {0} mov [edi+ebp*04h+__COLROWMARK],ebx {1*} add ebp,04h {2*} jnz @restructure {@A0} mov ebp,eax cmp edx,00h jns @@2ND_STEP mov ebx,[esp+__SAVE] xor edx,edx mov esi,[esp+__MARKS] @results: {@B5} mov ecx,[edi+eax*04h+__0STAR] {1} sub ebx,ebp {2} add edx,[ebx+ecx] {0} sub ecx,ebp {@C0} shr ecx,02h {2} mov [esi],cl {0} add esi,01h {1*} add eax,04h {2*} jnz @results

#79

P.H. senior tag P.H. #77

2012-08-25 21:53:37 #79

P.H.

senior tag

válasz P.H. #77 üzenetére

xor ebx,ebx mov esi,ebp mov eax,edi @mark0: {0} mov [edi+esi*04h+__0STARROW],ebx {1*} add esi,04h {2*} jnz @mark0 mov ecx,ebp @@ARGUMENT: {0} movsx esi,byte ptr [edx] {1} cmp esi,ebx {2} lea esi,[ebp+esi*04h] {0} mov [edi+esi*04h+__0STARROW],ecx {1} cmovs esi,ebx {0} mov [edi+ecx*04h+__COLROWMARK],esi {2} add edx,01h {1} mov [edi+ecx*04h+__0STAR],esi {0*} add ecx,04h {1*} jnz @@ARGUMENT lea ebx,[ebp-04h] @@REDUCE_ROWS: add ebx,04h jz @@REDUCE_COLUMNS sub eax,ebp cmp [edi+ebx*04h+__0STAR],ecx jnz @@REDUCE_ROWS mov ecx,ebp or esi,-1 @findrowmin: {0} mov edx,[eax+ebp] {1} or edx,[edi+ebp*04h+__0STARROW] {2} cmp esi,edx {0} cmova esi,edx {1*} add ebp,04h {2*} jnz @findrowmin {0*} cmp esi,ebp {1*} js @@ABNORMAL_EXIT {2} mov ebp,ecx @subrow: {0} sub [eax+ecx],esi {1*} add ecx,04h {2*} jnz @subrow jmp @@REDUCE_ROWS; @@REDUCE_COLUMNS: {0} sub ebx,04h {1} sub eax,04h {2*} cmp ebx,ebp {0*} jl @@1ST_STEP {1*} cmp [edi+ebx*04h+__0STARROW],ecx {2*} jnz @@REDUCE_COLUMNS or esi,-1 @findcolmin: {0} mov edx,[eax] {1} or edx,[edi+ecx*04h-10h+__COLROWMARK] {2} sub ecx,04h {0} cmp esi,edx {1} cmova esi,edx {2} add eax,ebp {0*} cmp ecx,ebp {1*} jnz @findcolmin xor edx,edx sub ecx,04h test esi,esi js @@ABNORMAL_EXIT @subcol: {0*} add ecx,04h {1*} jz @@REDUCE_COLUMNS {2} sub eax,ebp {0} sub [eax],esi {1} jnz @subcol cmp edx,[edi+ecx*04h+__0STAR] jnz @subcol mov [edi+ebx*04h+__0STARROW],ecx not edx mov [edi+ecx*04h+__0STAR],ebx jmp @subcol @@ABNORMAL_EXIT: mov esi,[esp+__MARKS] or edx,-1 jmp dword ptr [esp+_INVALIDRESULT] @@3RD_STEP: mov [edi+ebx*04h+__COLON],ecx cmp esi,ecx mov byte ptr [edi+ebx*04h+__ROWMARK],0FFh mov byte ptr [edi+esi*04h+__COLMARK],00h cmovl ecx,esi or esi,-1 cmp dx,bx cmovz ecx,ebp cmovz eax,esi @@2ND_STEP: sub ecx,04h @chk2mtx: mov esi,edi mov ebx,ebp @check2col: {0*} add ecx,04h {1*} jz @@5TH_STEP {2} cmp byte ptr [edi+ecx*04h+__COLMARK],00h {0} jnz @check2col sub ecx,ebp add esi,ecx push ecx @zeroincol: {0} movsx ecx,byte ptr [edi+ebx*04h+__ROWMARK] {1} or ecx,[esi] {2} jz @zero {0} cmp ecx,eax {1} cmovb eax,ecx {2} cmovb edx,ebx {0} sub esi,ebp {1*} add ebx,04h {2*} jnz @zeroincol @zero: {0} pop esi {1} lea ecx,[esi+ebp] {2} shl esi,10h {0} cmp edx,00h {1} mov si,dx {2} cmovs edx,esi {0*} cmp ebx,00h {1*} jz @chk2mtx {2} mov esi,[edi+ebx*04h+__0STAR] {0*} cmp esi,00h {1*} jnz @@3RD_STEP {2} jmp @@4TH_STEP @@5TH_STEP: push edx @nx5row: {0} mov edx,[edi+ebx*04h+__COLROWMARK] {1} sub ecx,eax {2} sub esi,ebp {0} xor edx,eax {1} cmovs eax,ecx {2} mov ecx,ebp @decrease_row_free: {0} movsx edx,byte ptr [edi+ecx*04h+__COLMARK] {1} xor edx,eax {0} or edx,[esi+ecx] {1} mov edx,00000000h {2} cmovns edx,eax {0} sub [esi+ecx],edx {1*} add ecx,04h {2*} jnz @decrease_row_free add ebx,04h jnz @nx5row pop ecx movsx ebx,cx movsx edx,cx shr ecx,10h add ecx,ebp mov esi,[edi+ebx*04h+__0STAR] test esi,esi jnz @@3RD_STEP @@4TH_STEP: mov [edi+ebx*04h+__0STAR],ecx mov edx,ebx mov ebx,[edi+ecx*04h+__0STARROW] cmp ebx,esi mov [edi+ecx*04h+__0STARROW],edx mov ecx,[edi+ebx*04h+__COLON] jnz @@4TH_STEP @@1ST_STEP: {0} mov eax,ebp {1} mov dl,0FFh {cdq ?} {2} mov ecx,ebp @restructure: {0} movsx ebx,byte ptr [edi+ebp*04h+__FIXEDROW] {1} mov bx,[edi+ebp*04h+__0STARROW+02h] {2} and dl,bl {0} mov [edi+ebp*04h+__COLROWMARK],ebx {1*} add ebp,04h {2*} jnz @restructure mov ebp,eax cmp dl,00h jz @@2ND_STEP mov ebx,[esp+__SAVE] xor edx,edx mov esi,[esp+__MARKS] @results: mov ecx,[edi+eax*04h+__0STAR] sub ebx,ebp add edx,[ebx+ecx] sub ecx,ebp shr ecx,02h mov [esi],cl add esi,01h add eax,04h jnz @results

Kis átszervezés:
- a paraméterként megkapott EDI pozitív oldalán a mátrix van, negatív oldalán a(z N x N méretű bemeneti mátrix esetén N x 16 byte méretű) munkaterület.
- a szintén paraméterként EDX-ben megkapott leírás bárhol lehet

Elsősorban a 4 utasítás/órajel dekódolóképességű CPU-kat vettem figyelembe (Core2 és újabb Intel CPU-k, Bulldozer), de adott órajelen a Sandy/Ivy Brigde-en a leggyorsabb, a K10-es Opteron a 2. a sorban, Core2-őn kb. 15-12% a lemaradás.

60x60-as mátrixon tesztelve jellemzően 2.4 IPC:
- az egyszálas algoritmus lefutása K10-en
- a többszálas algoritmus - egy magra kényszerítve - lefutása K10-en

A Core2-k ciklusfelismerése nagyon rendben van: "A branch instruction is recognized as having loop behavior if it goes one way n-1 times and then goes the other way one time. A loop counter makes it possible to predict branches with loop behavior perfectly if the period nis no longer than 64." Mivel maximum 60 x 60-as mátrixokról van szó, a branch prediction success rate Core2-n 99.5%; K10 esetében 98.5% körül mozog, sajnos Sandy Bridge-nél is: "There appears to be a two-level predictor with a 32-bit global history buffer and a history pattern table of unknown size. There is no specialized loop predictor."

Az Intel-eket többé-kevésbé visszahúzza a CMOV és a load-op-store utasítások 'lassú' kezelése: ez elsősorban ezen utasítások lassú dekódolása miatt van (Core2), de a Sandy Bridge esetében igen nagy az előrelépés ezen a téren. (Arra viszont jó lenne fényt deríteni, hogy a Sandy Bridge uop-cache-e hány uop-ot tud a végrehajtó egységekhez juttatni órajelenként: úgy tűnik, a 4 nem igaz, 5 vagy 6 a valóság, észben tartva, hogy a raw dekóder 4+1+1+1 = 7-et tud szolgáltatni).
In Haswell we trust...

A futásai idő mostmár 60%-a a @decrease_row_free ciklusban, és immár csak 25%-a a @zeroincol ciklusban megy el; a maradék a többi kód és az (itt nem leírt) adminisztráció.

A fent leírt jelölés + mátrix memóriaelrendezést alkalmazva egy 60x60-as mátrix 15KB összefüggő memóriaterületet igényel, ez megfelel minden modern CPU-nak.

Core2 óta minden Intel CPU-ban van LSD/loop-puffer az utasításoknak; K10 esetében nincs. Viszont ez sem helytálló teljesen: "The minimum execution time per iteration for a loop is approximately equal to the number of 32-byte boundaries on K10, or 16-byte boundaries on K8, in the code plus 2 times the number of taken branches and jumps."
K10-en ha egy rövid ciklus 3-többszöröse (3-6-9) utasításból áll, akkor nincs helye játéknak, bele kell férnie egy 32 byte-os területbe. Viszont úgy veszem észre, hogy ha kevesebb (4, 5, 7, 8) utasításból áll a ciklus, akkor a $10-re alignált utasítások nem okoznak késleltetést, viszont új hármast kezdenek; ezzel a statikus 3-as utasításleosztást lehet befolyásolni (lásd @decrease_row_free ciklust: egyetlen 32 byte-os egységbe rendezve lassabb a 8 utasítás lefolyása, mintha az első utasítás $3A-ra - azaz a 3. utasítás $40-re, ezzel indul a következő triplet - van rendezve, így a 3 integer-pipe más utasításokat kap meg, amelyek nem akadályozzák egymást).
Az utasítások/ciklusok rendezésének (alignálásának) hiánya vagy figyelmen kívül hagyása 15-20% visszaesést jelent a K10-es teljesítményben.

#78

P.H. senior tag P.H. #39

2012-07-27 19:06:31 #78

P.H.

senior tag

válasz P.H. #39 üzenetére

Line algoritmus nagy mennyiségű vonalhoz, új megfogalmazásban:

bemenő paraméterek: EAX: X0 coordinate EDX: Y0 coordinate ECX: X1 coordinate EBP: Y1 coordinate ESI: BITS array EDI: _ADDER array MM7: [$0000][$0000][width][ 1] // image width + 1 (UINTs) XMM5 [ CHS][ CHS][ CHS][ CHS] // sign change constants XMM6: [bttom][right][ top][ left] // image boundaries XMM7: [-----][-----][-----][ 1.0]

cvtsi2ss xmm2,eax sub ecx,eax sub ebp,edx push ebx mov eax,ecx mov ebx,ecx sar eax,1Fh cvtsi2ss xmm3,edx xor ebx,eax mov edx,ebp sub ebx,eax mov eax,ebp sar eax,1Fh xor edx,eax sub edx,eax cmp edx,ebx jae @movement xchg ebp,ecx @movement: cvtsi2ss xmm1,ebp shufps xmm2,xmm3,01000100b test ebp,ebp jz @return cvtsi2ss xmm0,ecx rcpss xmm1,xmm1 shufps xmm2,xmm2,10001000b mulss xmm0,xmm1 shufps xmm0,xmm7,00000000b jns @direction neg ebp xorps xmm0,xmm5 @direction: cmp edx,ebx mov ebx,[edi+_PENWIDTH] jae @inlineCOORDINATES shufps xmm0,xmm0,11000110b @inlineCOORDINATES: mov al,[edi+_DRAWCOLOR] sub edi,ebx shufps xmm0,xmm0,10001000b @setpixel: cvtps2pi mm0,xmm2 movaps xmm4,xmm6 cmpltps xmm6,xmm2 pshufw mm0,mm0,11111000b addps xmm2,xmm0 movmskps edx,xmm6 movaps xmm6,xmm4 pmaddwd mm0,mm7 cmp edx,03h jnz @continueLINE movd edx,mm0 mov ecx,ebx @rounds: add edx,[edi+ecx] add ecx,04h mov [esi+edx],al js @rounds @continueLINE: sub ebp,01h jge @setpixel add edi,ebx @return: pop ebx

#77

P.H. senior tag

2012-06-18 19:22:17 #77

P.H.

senior tag

Egy, az algoritmus által adott lehetőséget kihasználva (a szabad 0 keresését - @@2ND_STEP - nem kell mindíg a mátrixban elölről kezdeni) az egyszálas 25x25-ös mátrixszámítás tempóját sikerült 69,5 mátrix/ezredmásodpercre feltornászni.

PerfMonitor egyszálas elemzés az új kódra alapuló teljes lefutásról a maximális 60x60-as mátrixméretre: K10-en sikerült ráérezni a hardware prefetcher-ekre, szinte a teljes lefutás (a tesztadaton 1,5 perc) tisztán L1I-ből és L1D-ből fut (cache success rate 100%).

xor ecx,ecx lea ebx,[ecx+ebp*04h] @mark0: {0} mov [edi+ebx+__0STARROW],ecx {1} add ebx,10h {2} jnz @mark0 mov ecx,ebp @@ARGUMENT: {0} movsx esi,byte ptr [edx] {1} cmp esi,ebx {2} lea esi,[ebp+esi*04h] {0} mov [edi+esi*04h+__0STARROW],ecx {1} cmovs esi,ebx {2} add edx,01h {0} mov [edi+ecx*04h+__COLROWMARK],esi {1} mov [edi+ecx*04h+__0STAR],esi {2} add ecx,04h {0} jnz @@ARGUMENT lea ebx,[ebp-04h] @@REDUCE_ROWS: add ebx,04h jz @@REDUCE_COLUMNS sub eax,ebp cmp [edi+ebx*04h+__0STAR],ecx jnz @@REDUCE_ROWS mov ecx,ebp or esi,-1 @findrowmin: {0} mov edx,[eax+ecx] {1} or edx,[edi+ecx*04h+__0STARROW] {2} cmp esi,edx {0} cmova esi,edx {1} add ecx,04h {2} jnz @findrowmin {0} cmp esi,ecx {1} js @@ABNORMAL_EXIT {2} mov ecx,ebp @subrow: {0} sub [eax+ecx],esi {1} add ecx,04h {2} jnz @subrow jmp @@REDUCE_ROWS @@REDUCE_COLUMNS: {0} sub ebx,04h {1} sub eax,04h {2} cmp ebx,ebp {0} jl @@1ST_STEP {1} cmp [edi+ebx*04h+__0STARROW],ecx {2} jnz @@REDUCE_COLUMNS or esi,-1 @findcolmin: {0} sub ecx,04h {1} mov edx,[eax] {2} or edx,[edi+ecx*04h+__COLROWMARK] {0} cmp esi,edx {1} cmova esi,edx {2} add eax,ebp {0} cmp ecx,ebp {1} jnz @findcolmin xor edx,edx sub ecx,04h test esi,esi js @@ABNORMAL_EXIT @subcol: {0} add ecx,04h {1} jz @@REDUCE_COLUMNS {2} sub eax,ebp {0} sub [eax],esi {1} jnz @subcol cmp edx,[edi+ecx*04h+__0STAR] jnz @subcol mov [edi+ebx*04h+__0STARROW],ecx not edx mov [edi+ecx*04h+__0STAR],ebx jmp @subcol @@ABNORMAL_EXIT: mov esi,[esp+__MARKS] or edx,-1 jmp dword ptr [esp+_INVALIDRESULT] @@3RD_STEP: {0} mov byte ptr [edi+ebx*04h+__ROWMARK],0FFh {1} mov [edi+ebx*04h+__COLON],ecx {2} mov byte ptr [edi+esi*04h+__COLMARK],00h @@2ND_STEP: {0} xor esi,esi {1} mov ecx,ebp {2} or edx,-1 {0} xor eax,eax @restart: {0} cmp esi,ecx {1} cmovl ecx,esi {2} sub ecx,04h @chk2mtx: {0} mov esi,[esp+__MTX] {1} mov ebx,ebp @check2col: {0} add ecx,04h {1} jz @@5TH_STEP {2} cmp byte ptr [edi+ecx*04h+__COLMARK],00h {0} jnz @check2col {0} sub ecx,ebp {1} push ecx {2} add esi,ecx @zeroincol: {0} movsx ecx,byte ptr [edi+ebx*04h+__ROWMARK] {1} or ecx,[esi] {2} jz @zero {0} cmp ecx,edx {1} cmovb edx,ecx {2} cmovb eax,ebx {0} sub esi,ebp {1} add ebx,04h {2} jnz @zeroincol @zero: {0} pop esi {1} lea ecx,[esi+ebp] {2} shl esi,10h {0} test eax,eax {1} mov si,ax {2} cmovs eax,esi {0} test ebx,ebx {1} jz @chk2mtx {2} mov esi,[edi+ebx*04h+__0STAR] {0} test esi,esi {1} jz @@4TH_STEP {2} mov byte ptr [edi+ebx*04h+__ROWMARK],0FFh {0} mov [edi+ebx*04h+__COLON],ecx {1} mov byte ptr [edi+esi*04h+__COLMARK],00h {2} cmp ax,bx {0} jnz @restart {0} jmp @@2ND_STEP @@5TH_STEP: push eax @nx5row: {0} mov eax,[edi+ebx*04h+__COLROWMARK] {1} sub ecx,edx {2} sub esi,ebp {0} xor eax,edx {1} cmovs edx,ecx {2} mov ecx,ebp @decrease_row_free: {0} movsx eax,byte ptr [edi+ecx*04h+__COLMARK] {1} xor eax,edx {2} or eax,[esi+ecx] {0} mov eax,00000000h {1} cmovns eax,edx {2} sub [esi+ecx],eax {0} add ecx,04h {1} jnz @decrease_row_free {0} add ebx,04h {1} jnz @nx5row pop ecx xor esi,esi movsx ebx,cx shr ecx,10h add ecx,ebp add esi,[edi+ebx*04h+__0STAR] jnz @@3RD_STEP @@4TH_STEP: {0} mov [edi+ebx*04h+__0STAR],ecx {1} mov edx,ebx {2} mov ebx,[edi+ecx*04h+__0STARROW] {0} test ebx,ebx {1} mov [edi+ecx*04h+__0STARROW],edx {2} mov ecx,[edi+ebx*04h+__COLON] {0} jnz @@4TH_STEP @@1ST_STEP: {1} mov eax,ebp {2} mov edx,[esp+__SYS0] @restructure: {0} movsx ebx,byte ptr [edi+ebp*04h+__FIXEDROW] {1} movzx ecx,byte ptr [edi+ebp*04h+__0STARROW+03h] {2} shl ebx,10h {0} add dl,cl {1} add ecx,ebx {2} mov [edi+ebp*04h+__COLROWMARK],ecx {0} add ebp,04h {1} jnz @restructure mov ebp,eax test edx,edx jnz @@2ND_STEP mov ebx,[esp+__SAVE] mov esi,[esp+__MARKS] @results: {0} mov ecx,[edi+eax*04h+__0STAR] {1} sub ecx,ebp {2} add edx,[ebx+ecx] {0} shr ecx,02h {1} sub ebx,ebp {2} mov [esi],cl {0} add esi,01h {1} add eax,04h {2} jnz @results

#76

P.H. senior tag P.H. #72

2012-06-14 19:19:42 #76

P.H.

senior tag

válasz P.H. #72 üzenetére

Minor optimalizáció kifejezetten a többszálú alkalmazáshoz, nagy (50x50 méretnél nagyobb) mátrixokhoz: a bemenő memóriaparaméter-terület lehet különálló és a két kulcsciklusban némi +ILP érhető el.
0-2% gyorsulás többszálas esetben; lassulás egyetlen szálnál vagy kis mátrix esetén sincs.

xor ecx,ecx lea ebx,[ecx+ebp*04h] @mark0: {0} mov [edi+ebx+__0STARROW],ecx {1} add ebx,10h {2} jnz @mark0 mov ecx,ebp @@ARGUMENT: {0} movsx esi,byte ptr [edx] {1} cmp esi,ebx {2} lea esi,[ebp+esi*04h] {0} mov [edi+esi*04h+__0STARROW],ecx {1} cmovs esi,ebx {2} add edx,01h {0} mov [edi+ecx*04h+__COLROWMARK],esi {1} mov [edi+ecx*04h+__0STAR],esi {2} add ecx,04h {0} jnz @@ARGUMENT lea ebx,[ebp-04h] @@REDUCE_ROWS: add ebx,04h jz @@REDUCE_COLUMNS sub eax,ebp cmp [edi+ebx*04h+__0STAR],ecx jnz @@REDUCE_ROWS mov ecx,ebp or esi,-1 @findrowmin: {0} mov edx,[eax+ecx] {1} or edx,[edi+ecx*04h+__0STARROW] {2} cmp esi,edx {0} cmova esi,edx {1} add ecx,04h {2} jnz @findrowmin {0} cmp esi,ecx {1} js @@ABNORMAL_EXIT {2} mov ecx,ebp @subrow: {0} sub [eax+ecx],esi {1} add ecx,04h {2} jnz @subrow jmp @@REDUCE_ROWS @@REDUCE_COLUMNS: {0} sub ebx,04h {1} sub eax,04h {2} cmp ebx,ebp {0} jl @@1ST_STEP {1} cmp [edi+ebx*04h+__0STARROW],ecx {2} jnz @@REDUCE_COLUMNS or esi,-1 @findcolmin: {0} sub ecx,04h {1} mov edx,[eax] {2} or edx,[edi+ecx*04h+__COLROWMARK] {0} cmp esi,edx {1} cmova esi,edx {2} add eax,ebp {0} cmp ecx,ebp {1} jnz @findcolmin xor edx,edx sub ecx,04h test esi,esi js @@ABNORMAL_EXIT @subcol: {0} add ecx,04h {1} jz @@REDUCE_COLUMNS {2} sub eax,ebp {0} sub [eax],esi {1} jnz @subcol cmp edx,[edi+ecx*04h+__0STAR] jnz @subcol mov [edi+ebx*04h+__0STARROW],ecx not edx mov [edi+ecx*04h+__0STAR],ebx jmp @subcol @@ABNORMAL_EXIT: mov esi,[esp+__MARKS] or edx,-1 jmp dword ptr [esp+_INVALIDRESULT] @@3RD_STEP: {0} mov byte ptr [edi+eax*04h+__ROWMARK],0FFh {1} mov [edi+eax*04h+__COLON],ecx {2} mov byte ptr [edi+ebx*04h+__COLMARK],00h @@2ND_STEP: {0} lea ecx,[ebp-04h] {1} mov edx,00FFFFFFh @chk2mtx: {0} mov ebx,eax {1} sub eax,ebp {2} mov esi,[esp+__MTX] {0} shl eax,10h {1} mov ax,cx {2} test ebx,ebx {0} cmovns eax,ebx {1} mov ebx,ebp @check2col: {0} add ecx,04h {1} jz @@5TH_STEP {2} cmp byte ptr [edi+ecx*04h+__COLMARK],00h {0} jnz @check2col {0} push ecx {1} add esi,ecx {2} neg ebp @zeroincol: {0} movsx ecx,byte ptr [edi+ebx*04h+__ROWMARK] {1} or ecx,[esi+ebp] {2} add esi,ebp {0} cmp ecx,edx {1} cmovb edx,ecx {2} cmovb eax,ebx {0} add ebx,04h {1} jnz @zeroincol {0} pop ecx {1} neg ebp {2} cmp edx,ebx {0} jnz @chk2mtx {0} add ebx,[edi+eax*04h+__0STAR] {1} jnz @@3RD_STEP {2} jmp @@4TH_STEP @@5TH_STEP: push eax @nx5row: {0} mov eax,[edi+ebx*04h+__COLROWMARK] {1} sub ecx,edx {2} sub esi,ebp {0} xor eax,edx {1} cmovs edx,ecx {2} mov ecx,ebp @decrease_row_free: {0} movsx eax,byte ptr [edi+ecx*04h+__COLMARK] {1} xor eax,edx {2} or eax,[esi+ecx] {0} mov eax,00000000h {1} cmovns eax,edx {2} sub [esi+ecx],eax {0} add ecx,04h {1} jnz @decrease_row_free {0} add ebx,04h {1} jnz @nx5row pop eax movsx ecx,ax shr eax,10h add eax,ebp add ebx,[edi+eax*04h+__0STAR] jnz @@3RD_STEP @@4TH_STEP: {0} mov [edi+eax*04h+__0STAR],ecx {1} mov edx,eax {2} mov eax,[edi+ecx*04h+__0STARROW] {0} cmp eax,ebx {1} mov [edi+ecx*04h+__0STARROW],edx {2} mov ecx,[edi+eax*04h+__COLON] {0} jnz @@4TH_STEP @@1ST_STEP: {1} mov eax,ebp {2} mov edx,[esp+__SYS0] @restructure: {0} movsx ebx,byte ptr [edi+ebp*04h+__FIXEDROW] {1} movzx ecx,byte ptr [edi+ebp*04h+__0STARROW+03h] {2} shl ebx,10h {0} add dl,cl {1} add ecx,ebx {2} mov [edi+ebp*04h+__COLROWMARK],ecx {0} add ebp,04h {1} jnz @restructure mov ebp,eax test edx,edx jnz @@2ND_STEP mov ebx,[esp+__SAVE] mov esi,[esp+__MARKS] @results: {0} mov ecx,[edi+eax*04h+__0STAR] {1} sub ecx,ebp {2} add edx,[ebx+ecx] {0} shr ecx,02h {1} sub ebx,ebp {2} mov [esi],cl {0} add esi,01h {1} add eax,04h {2} jnz @results

#75

P.H. senior tag P.H. #74

2012-05-11 23:22:57 #75

P.H.

senior tag

válasz P.H. #74 üzenetére

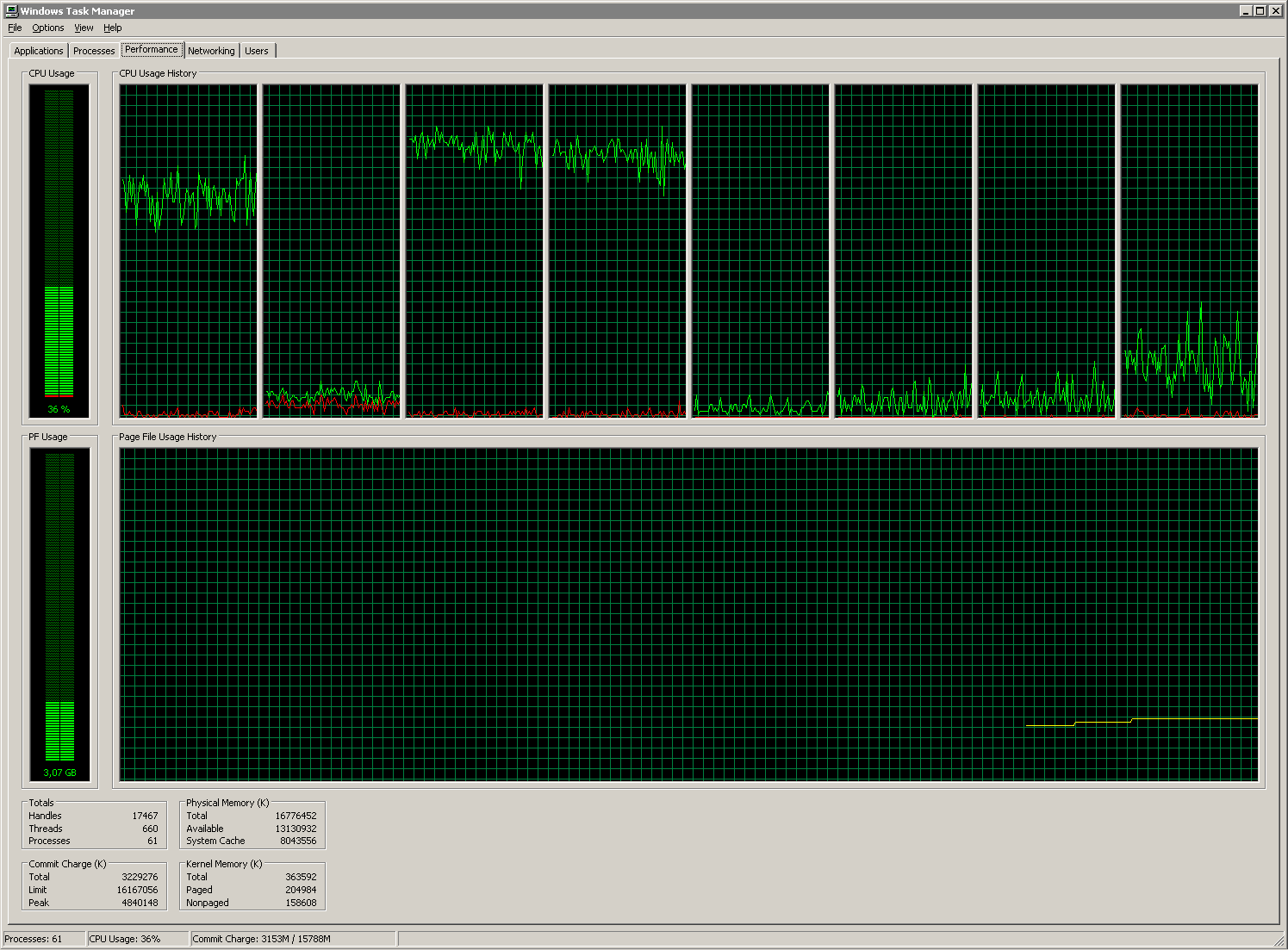

Tipikus CPU-terhelés:

(4 másodperces frissítésű Task Manager XP x64-en, 2 db 4 magos Opteron, 32+1 szál, 50x50-es mátrixok)

Több dolog is leolvasható róla:
- szerver magos Windows (jelen esetben Windows Server 2003 kernelű XP x64) nem dobálja a szálakat
- szerver magos Windows esetén a legtöbbet 'használt' szálak egy foglalaton maradnak (NUMA) ("Az alap algoritmus sajátossága, hogy NxN méretű kiindulási mátrixra lépésenként legalább 2, legfejlebb N/2 új mátrixot generál és számoltat, törekedve arra, hogy minél kisebb legyen ez a szám")
- a fő szál, ami osztja a kiszámolandó mátrixokat a többi szálnak, a 2. magon fut (nem számol mátrixot, viszont nagy a kernel-terhelése), a mindig meglevő 2 mátrixot az 3. és 4. mag, a 3. mátrixot az 1. mag számolja. 4 vagy több kiszámolandó mátrix ritkábban keletkezik, azok kerülnek át a másik CPU-ra.

#74

P.H. senior tag

2012-05-11 22:40:49 #74

P.H.

senior tag

A multithread-kód egy szálának 3. verziója, teljesen igazítva: az előző v1 verzió 8 magnyi Opteronon 125 db 25x25 mátrixot oldott meg ezredmásodpercenként, ez a v3 (több feladatot átvéve többszálra a koordináló száltól) 161 mátrix/millisec sebességgel fut.
(A mátrixok megoldásáért felelős kód 99.5%-ban ugyanaz; több kiskapu is nyitva maradt benne, ami lehetővé tette az átkonfigurálását méretnövekedés nélkül, csupán 1-1 utasítás megváltoztatásával/hozzáadásával)

... jmp @@THREADLOOP @VALIDresult: {at $38}or ebp,ebx mov ebx,[esi+TRESULT.DEST] movzx eax,ch {at $40}mov [esi+TRESULT.CCIRCLE],ebp mov [ebx+TCIRCLE.CIRCLESIZE],cl xor ebp,ebp mov byte ptr [ebx+TCIRCLE.SHORTEST+00h],al mov [ebx+TCIRCLE.NEXT],ebp @createSHORTEST: {at $4D}movzx eax,byte ptr [esi+TRESULT.ORDERSET+eax] add ebp,01h mov byte ptr [ebx+TCIRCLE.SHORTEST+ebp],al sub cl,01h jnz @createSHORTEST mov [ebx+TCIRCLE.RESULT],edx add dword ptr [ebx+TCIRCLE.QUANTITY],02h @INVALIDresult: mov [esi+TRESULT.OPTIMUM],edx mov ebp,[esp+_MTXSIZE] push dword ptr [esi+TRESULT.READY]; call WINDOWS.SETEVENT @@THREADLOOP: mov edi,[esi+TRESULT.IVALUE] push INFINITE; push dword ptr [esi+TRESULT.STARTER]; call WINDOWS.WAITFORSINGLEOBJECT {at $80}mov ebx,[esi+TRESULT.SOURCE] and ebp,-4 mov edx,[esi+TRESULT.DEST] cmp [esi+TRESULT.TERMINATOR],al jnz @return mov esi,[esp+_SIZE2BYTE] @createARGUMENT: {at $92}mov eax,dword ptr [ebx+TCIRCLE.SUGGESTED+ebp] mov dword ptr [edx+TCIRCLE.SUGGESTED+ebp],eax sub ebp,04h jns @createARGUMENT movzx eax,word ptr [ebx+TCIRCLE.SHORTEST+edi+00h] add edx,offset(TCIRCLE.SUGGESTED) mov ecx,eax @extendARGUMENT: {at $A9}movzx ebp,byte ptr [ebx+TCIRCLE.SHORTEST+edi-01h] sub edi,01h js @matrix mov byte ptr [edx+ebp],al mov eax,ebp jmp @extendARGUMENT @matrix: {at $BA}mov ebp,[esp+_SAVEMTX] mov eax,[esp+_CMTX] @copyMTX: {at $C1}mov edi,[esi+ebp+04h] mov [eax+esi+04h],edi mov edi,[esi+ebp] mov [eax+esi],edi sub esi,08h jns @copyMTX {at $D4}mov ebp,[esp+_MTXSIZE] movzx esi,cl shr ecx,08h imul esi,ebp mov edi,[ebx+TCIRCLE.QUANTITY] shl ebp,02h add esi,ecx mov [edx-TCIRCLE.SUGGESTED+TCIRCLE.QUANTITY],edi @tilt: {at $EC}mov word ptr [edx-TCIRCLE.SUGGESTED+TCIRCLE.TILTEDS+edi],si mov byte ptr [eax+esi*04h+03h],__INVALID movzx esi,word ptr [ebx+TCIRCLE.TILTEDS+edi-02h] sub edi,02h jns @tilt {at $00}lea edi,[esp+_THREADMARKS+ebp*04h+20h] neg ebp jmp _OPTCOUNTPPRO @return: {at $12}lea eax,[esi+TRESULT.CMTX]; xor edx,edx; call _REALLOCARRAY add esp,_STACK+_SAVE popad ret 04h

#73

P.H. senior tag P.H. #72

2012-05-05 21:25:24 #73

P.H.

senior tag

válasz P.H. #72 üzenetére

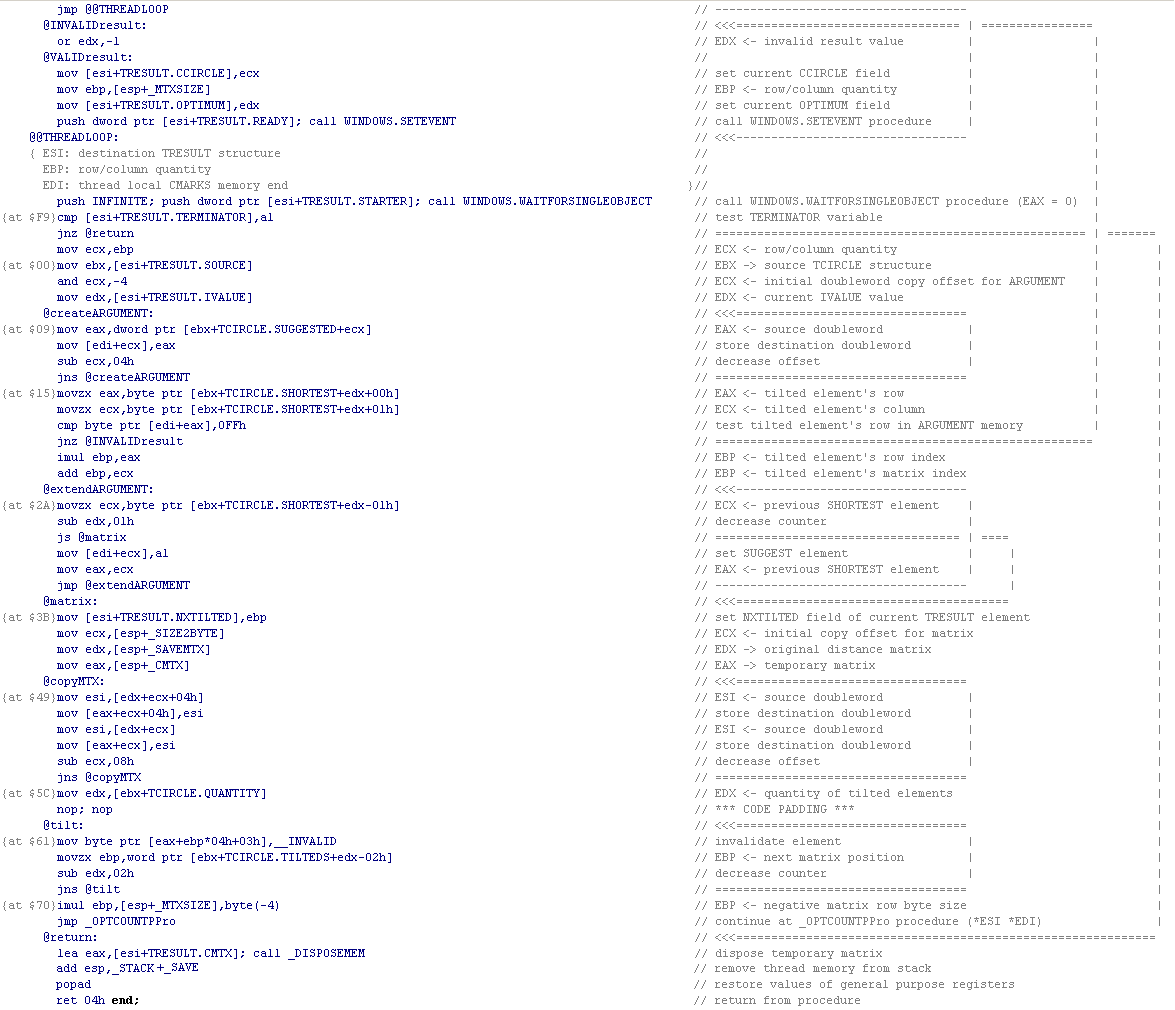

A hozzá készített multithread-hívó kód egy szálának részlete, ahogy én látom/írom:

Az alap algoritmus sajátossága, hogy NxN méretű kiindulási mátrixra lépésenként legalább 2, legfejlebb N/2 új mátrixot generál és számoltat, törekedve arra, hogy minél kisebb legyen ez a szám; így többszálúsítással legalább 2x-esre gyorsul az algoritmus, a 2 magos CPU-kat teljesen kihasználja. (Efelett azonban nem skálázódik a magszámmal: bár 60x60-as mátrix esetén már 30 szálról van szó, 8 magos gépen kb. 40-60%-os tipikus terhelést produkál.)
Ebből a természetéből kifolyólag célravezetőbb minél kisebb terhelésre optimalizálni a teljes algoritmust, így ha bármi más program is fut mellette, akkor is hozza a legjobb eredményeket.

A többszálú kód tesztelését ezért először egymagos Prescott Celeron D-n csináltam, hogy kiderüljön, a szinkronizációs overhead mellett mennyit jelent az, hogy minden egyes szál saját munkaterületen (2 Kb) és saját munkamátrixon (NxNx4 byte, 25x25-ös mátrix esetén legrosszabb esetben 12x2.5 Kb) dolgozik, míg az egyszálas a cache-elés miatt célszerűen ugyanarra az egyetlen (2+2.5 KB-os) területre:
- az eredeti egyszálas algoritmus 18,5 mátrix/ezredmásodperc sebességgel dolgozik
- a többszálas verzió 16,5 mátrix/millisec-et teljesít

#72

P.H. senior tag

2012-04-27 21:20:34 #72

P.H.

senior tag

'Kész' sosem lesz, de ez egy erős lokális minimum. Megfelelő padolással 25x25 mátrixméretre:
- K10 Opteron 2650 MHz 65 mátrix/ezredmásodperc, X2 2900 MHz-en 72 mátrix/millisec
- Core2 igényeit (4-1-1-1 fused) figyelembe véve az utasítássorrend kialakításánál E3300 2500 MHz-en 58,5 mátrix/ezredmásodperc (a korábbi 44 mátrix/millisec helyett)
- PentiumM és P3 (3-1-1) utasítássorrend is lehetőség szerint figyelembe lett véve
- Bulldozer is valószínűleg szeretni fogja, a kulcsfontosságú ciklusok lehetőleg 8 utasításból állnak; ez ugyan lecsökkenti a lehetséges K10-es maximális IPC-t 2.6-ra viszont ezt jól közelíti 2.2-2.3 IPC-vel
- Prescotton 18,5 mátrix/ezredmásodperc sebességgel megy, rá figyelve a minimálisra csökkentettem a szükséges memóriaírások számát de még nincs meg a bűvös 1.0 IPC.

Most mehet a kód megint többszálúsításra.

xor edx,edx mov ecx,ebp lea ebx,[edx+ebp*04h] @mark0: {0} mov [edi+ebx+__0STARROW],edx {1} add ebx,10h {2} jnz @mark0 @@ARGUMENT: {0} movsx esi,byte ptr [edi+edx] {1} cmp esi,ebx {2} lea esi,[ebp+esi*04h] {0} mov [edi+esi*04h+__0STARROW],ecx {1} cmovs esi,ebx {2} add edx,01h {0} mov [edi+ecx*04h+__COLROWMARK],esi {1} mov [edi+ecx*04h+__0STAR],esi {2} add ecx,04h {0} jnz @@ARGUMENT lea ebx,[ebp-04h] @@REDUCE_ROWS: add ebx,04h jz @@REDUCE_COLUMNS sub eax,ebp cmp [edi+ebx*04h+__0STAR],ecx jnz @@REDUCE_ROWS mov ecx,ebp or esi,-1 @findrowmin: {0} mov edx,[eax+ecx] {1} or edx,[edi+ecx*04h+__0STARROW] {2} cmp esi,edx {0} cmova esi,edx {1} add ecx,04h {2} jnz @findrowmin {0} cmp esi,ecx {1} js @@ABNORMAL_EXIT {2} mov ecx,ebp @subrow: {0} sub [eax+ecx],esi {1} add ecx,04h {2} jnz @subrow jmp @@REDUCE_ROWS @@REDUCE_COLUMNS: {0} sub ebx,04h {1} sub eax,04h {2} cmp ebx,ebp {0} jl @@1ST_STEP {1} cmp [edi+ebx*04h+__0STARROW],ecx {2} jnz @@REDUCE_COLUMNS or esi,-1 @findcolmin: {0} sub ecx,04h {1} mov edx,[eax] {2} or edx,[edi+ecx*04h+__COLROWMARK] {0} cmp esi,edx {1} cmova esi,edx {2} add eax,ebp {0} cmp ecx,ebp {1} jnz @findcolmin xor edx,edx sub ecx,04h test esi,esi js @@ABNORMAL_EXIT @subcol: {0} add ecx,04h {1} jz @@REDUCE_COLUMNS {2} sub eax,ebp {0} sub [eax],esi {1} jnz @subcol cmp edx,[edi+ecx*04h+__0STAR] jnz @subcol mov [edi+ebx*04h+__0STARROW],ecx not edx mov [edi+ecx*04h+__0STAR],ebx jmp @subcol @@ABNORMAL_EXIT: mov esi,[esp+__MARKS] jmp dword ptr [esp+_INVALIDRESULT] @@3RD_STEP: {0} mov byte ptr [edi+eax*04h+__ROWMARK],0FFh {1} mov [edi+eax*04h+__COLON],ecx {2} mov byte ptr [edi+ebx*04h+__COLMARK],00h @@2ND_STEP: {0} lea ecx,[ebp-04h] {1} mov edx,00FFFFFFh @chk2mtx: {0} mov ebx,eax {1} sub eax,ebp {2} mov esi,[esp+__MTX] {0} shl eax,10h {1} mov ax,cx {2} test ebx,ebx {0} cmovns eax,ebx {1} mov ebx,ebp @check2col: {0} add ecx,04h {1} jz @@5TH_STEP {2} cmp byte ptr [edi+ecx*04h+__COLMARK],00h {0} jnz @check2col {0} push ecx {1} add esi,ecx @zeroincol: {0} sub esi,ebp {1} movsx ecx,byte ptr [edi+ebx*04h+__ROWMARK] {2} or ecx,[esi] {0} cmp ecx,edx {1} cmovb edx,ecx {2} cmovb eax,ebx {0} add ebx,04h {1} jnz @zeroincol {0} pop ecx {1} cmp edx,ebx {2} jnz @chk2mtx {0} add ebx,[edi+eax*04h+__0STAR] {1} jnz @@3RD_STEP {2} jmp @@4TH_STEP @@5TH_STEP: push eax @nx5row: {0} mov eax,edx {1} sub ecx,edx {2} xor eax,[edi+ebx*04h+__COLROWMARK] {0} cmovs edx,ecx {1} mov ecx,ebp {2} sub esi,ebp @decrease_row_free: {0} movsx eax,byte ptr [edi+ecx*04h+__COLMARK] {1} xor eax,edx {2} or eax,[esi+ecx] {0} mov eax,00000000h {1} cmovns eax,edx {2} sub [esi+ecx],eax {0} add ecx,04h {1} jnz @decrease_row_free {0} add ebx,04h {1} jnz @nx5row pop eax movsx ecx,ax shr eax,10h add eax,ebp add ebx,[edi+eax*04h+__0STAR] jnz @@3RD_STEP @@4TH_STEP: {0} mov [edi+eax*04h+__0STAR],ecx {1} mov edx,eax {2} mov eax,[edi+ecx*04h+__0STARROW] {0} cmp eax,ebx {1} mov [edi+ecx*04h+__0STARROW],edx {2} mov ecx,[edi+eax*04h+__COLON] {0} jnz @@4TH_STEP @@1ST_STEP: {1} mov eax,ebp {2} mov edx,[esp+__SYS0] @restructure: {0} movsx ebx,byte ptr [edi+ebp*04h+__FIXEDROW] {1} movzx ecx,byte ptr [edi+ebp*04h+__0STARROW+03h] {2} shl ebx,10h {0} add dl,cl {1} add ecx,ebx {2} mov [edi+ebp*04h+__COLROWMARK],ecx {0} add ebp,04h {1} jnz @restructure mov ebp,eax test edx,edx jnz @@2ND_STEP mov ebx,[esp+__SAVE] mov esi,[esp+__MARKS] @results: {0} mov ecx,[edi+eax*04h+__0STAR] {1} sub ecx,ebp {2} add edx,[ebx+ecx] {0} shr ecx,02h {1} sub ebx,ebp {2} mov [esi],cl {0} add esi,01h {1} add eax,04h {2} jnz @results

#71

P.H. senior tag

2012-04-14 14:31:31 #71

P.H.

senior tag

Még kisebb kód:

pushad shl ebp,02h xor ecx,ecx lea edx,[ebp-01h] nop lea edi,[ebx+ebp*04h] neg ebp @mark0: mov [ebx+edx*04h],ecx sub edx,01h jns @mark0 @@REDUCE_ROWS: mov [edi+00h+__0STARROW],edx mov ebx,ebp @rowmin: mov esi,02000000h mov ecx,ebp xor edx,edx @findrowmin: cmp esi,[eax] cmova esi,[eax] cmovz edx,ecx add eax,04h add ecx,04h jnz @findrowmin cmp esi,02000000h jz @specific mov ecx,ebp @subrow: xor edx,edx cmp byte ptr [eax+ecx+__MARKBYTE],00h cmovz edx,esi sub [eax+ecx],edx add ecx,04h jnz @subrow add ebx,04h jnz @rowmin jmp @@RECUDE_COLUMNS @specific: xor [edi+edx*04h+__0STARROW],ebx jns @@ABNORMAL_EXIT mov [edi+ebx*04h+__0STAR],edx add ebx,04h jnz @rowmin @@RECUDE_COLUMNS: sub ebx,04h sub eax,04h cmp ebx,ebp jl @@1ST_STEP cmp dword ptr [edi+ebx*04h+__0STARROW],00h jnz @@RECUDE_COLUMNS mov esi,02000000h mov ecx,ebp @findcolmin: cmp esi,[eax] cmova esi,[eax] add eax,ebp add ecx,04h jnz @findcolmin lea ecx,[ebp-04h] cmp esi,02000000h jz @@ABNORMAL_EXIT @subcol: xor edx,edx add ecx,04h jz @@RECUDE_COLUMNS sub eax,ebp cmp dl,[eax+__MARKBYTE] cmovz edx,esi sub [eax],edx jnz @subcol mov edx,[edi+ecx*04h+__0STAR] add edx,[edi+ebx*04h+__0STARROW] jnz @subcol mov [edi+ebx*04h+__0STARROW],ecx mov [edi+ecx*04h+__0STAR],ebx jmp @subcol @@ABNORMAL_EXIT: add esp,20h xor eax,eax mov edx,7FFFFFFFh stc ret @@3RD_STEP: mov byte ptr [edi+eax*04h+__ROWMARK],0FFh mov byte ptr [edi+ebx*04h+__COLMARK],00h mov [edi+eax*04h+__COLON],ecx @@2ND_STEP: lea ecx,[ebp-04h] mov edx,00FFFFFFh @chk2mtx: mov ebx,eax sub eax,ebp mov esi,[esp+__MTX] shl eax,10h mov ax,cx test ebx,ebx cmovns eax,ebx mov ebx,ebp @check2col: add ecx,04h jz @@5TH_STEP cmp byte ptr [edi+ecx*04h+__COLMARK],00h jnz @check2col add esi,ecx sal ecx,08h @zeroincol: sub esi,ebp mov cl,[edi+ebx*04h+__ROWMARK] cmp edx,[esi] sbb cl,00h cmovz eax,ebx cmovz edx,[esi] add ebx,04h jnz @zeroincol sar ecx,08h cmp edx,00h jnz @chk2mtx add ebx,[edi+eax*04h+__0STAR] jnz @@3RD_STEP jmp @@4TH_STEP @@5TH_STEP: mov [edi+__FREE0],eax @nx5row: mov eax,edx sub ecx,edx xor eax,[edi+ebx*04h+__COLROWMARK] cmovs edx,ecx mov ecx,ebp sub esi,ebp @decrease_row_free: bt dword ptr [edi+ecx*04h+__COLMARK],00h mov al,[esi+ecx+__MARKBYTE] adc al,[edi+ebx*04h+__ROWMARK] mov eax,00000000h cmovz eax,edx sub [esi+ecx],eax add ecx,04h jnz @decrease_row_free add ebx,04h jnz @nx5row movzx eax,word ptr [edi+__FREE0+02h] movsx ecx,word ptr [edi+__FREE0+00h] add eax,ebp add ebx,[edi+eax*04h+__0STAR] jnz @@3RD_STEP @@4TH_STEP: mov [edi+eax*04h+__0STAR],ecx mov edx,eax mov eax,[edi+ecx*04h+__0STARROW] mov [edi+ecx*04h+__0STARROW],edx mov ecx,[edi+eax*04h+__COLON] test eax,eax jnz @@4TH_STEP @@1ST_STEP: mov edx,ebp mov ecx,[esp+__SYS0] @restructure: mov eax,[edi+edx*04h+__0STARROW] shr eax,1Fh sub ecx,eax mov [edi+edx*04h+__COLROWMARK],eax add edx,04h jnz @restructure test ecx,ecx jnz @@2ND_STEP @count_result_STACK: mov eax,ebp mov esi,[esp+__SAVE] neg ebp xor ecx,ecx mov ebx,[esp+__MARKS] add esp,20h @results: mov edx,[edi+eax*04h+__0STAR] add edx,ebp add ecx,[esi+edx] shr edx,02h add esi,ebp mov [ebx],dl add ebx,01h add eax,04h jnz @results

#70

P.H. senior tag P.H. #51

2012-04-13 19:11:41 #70

P.H.

senior tag

válasz P.H. #51 üzenetére

Ennyit jelent 1 év...
Újra elővettem (most már nem hagyok kritikus kódokat évekre elsüllyedni), kicsit átszerveztem a memóriahasználatot, a @@4TH_STEP-et és az elejét.

63 db 25x25 mátrix/ezredmásodperc (K10 Opteron @2640 Mhz) így is megvan, jóval kisebb kóddal, IMUL+IDIV nélkül és kevesebb memóriaírással (jobban szereti a Celeron D @2266 Mhz, ő így 13,6 mátrixot számol ki ezredmásodpercenként):

mov eax,edi pushad shl ebp,02h xor ecx,ecx lea edx,[ebp-01h] mov eax,edi lea edi,[ebx+ebp*02h] neg ebp @mark0: mov [ebx+edx*04h],ecx sub edx,01h jns @mark0 @@REDUCE_ROWS: mov [edi+00h],edx mov ebx,ebp @rowmin: mov esi,02000000h mov ecx,ebp xor edx,edx @findrowmin: cmp esi,[eax] cmova esi,[eax] cmovz edx,ecx add eax,04h add ecx,04h jnz @findrowmin mov ecx,ebp cmp esi,02000000h jz @specific @subrow: xor edx,edx cmp byte ptr [eax+ecx+__MARKBYTE],00h cmovz edx,esi sub [eax+ecx],edx add ecx,04h jnz @subrow add ebx,04h jnz @rowmin jmp @@RECUDE_COLUMNS @specific: xor [edi+edx*02h+__0STARROW],ebx jns @@ABNORMAL_EXIT neg ecx mov [edi+ebx*02h+__COLROWMARK],edx add ecx,ebx mov [edi+ecx*02h+__0STAR],edx add ebx,04h jnz @rowmin @@RECUDE_COLUMNS: sub ebx,04h sub eax,04h cmp ebx,ebp jl @@1ST_STEP cmp dword ptr [edi+ebx*02h+__0STARROW],0 jnz @@RECUDE_COLUMNS mov esi,02000000h mov ecx,ebp @findcolmin: cmp esi,[eax] cmova esi,[eax] add eax,ebp add ecx,04h jnz @findcolmin lea ecx,[ebp-04h] cmp esi,02000000h jz @@ABNORMAL_EXIT @subcol: xor edx,edx add ecx,04h jz @@RECUDE_COLUMNS sub eax,ebp cmp dl,[eax+__MARKBYTE] cmovz edx,esi sub [eax],edx jnz @subcol mov edx,[edi+ecx*02h+__COLROWMARK] or edx,[edi+ebx*02h+__0STARROW] mov edx,ecx jnz @subcol mov [edi+ebx*02h+__0STARROW],edx sub edx,ebp mov [edi+ecx*02h+__COLROWMARK],ebx mov [edi+edx*02h+__0STAR],ebx jmp @subcol @@ABNORMAL_EXIT: add esp,20h xor eax,eax mov edx,7FFFFFFFh stc ret @@3RD_STEP: mov byte ptr [edi+edx*02h+__ROWMARK],0FFh mov byte ptr [edi+ebx*02h+__COLMARK],00h mov [edi+eax*02h+__COLON],ecx @@2ND_STEP: lea ecx,[ebp-04h] mov edx,00FFFFFFh @chk2mtx: mov ebx,eax sub eax,ebp mov esi,[esp+__MTX] shl eax,10h mov ax,cx test ebx,ebx cmovns eax,ebx mov ebx,ebp @check2col: add ecx,04h jz @@5TH_STEP cmp byte ptr [edi+ecx*02h+__COLMARK],00h jnz @check2col add esi,ecx sal ecx,08h @zeroincol: sub esi,ebp mov cl,[edi+ebx*02h+__ROWMARK] cmp edx,[esi] sbb cl,00h cmovz eax,ebx cmovz edx,[esi] add ebx,04h jnz @zeroincol sar ecx,08h test edx,edx jnz @chk2mtx mov edx,eax sub eax,ebp add ebx,[edi+eax*02h+__0STAR] jnz @@3RD_STEP jmp @@4TH_STEP @@5TH_STEP: mov [esp+__FREE0],eax @nx5row: mov eax,edx sub ecx,edx xor eax,[edi+ebx*02h+__COLROWMARK] cmovs edx,ecx mov ecx,ebp sub esi,ebp @decrease_row_free: bt dword ptr [edi+ecx*02h+__COLMARK],00h mov al,[esi+ecx+__MARKBYTE] adc al,[edi+ebx*02h+__ROWMARK] mov eax,00000000h cmovz eax,edx sub [esi+ecx],eax add ecx,04h jnz @decrease_row_free add ebx,04h jnz @nx5row movzx eax,word ptr [esp+__FREE0+02h] movsx ecx,word ptr [esp+__FREE0+00h] lea edx,[eax+ebp] add ebx,[edi+eax*02h+__0STAR] jnz @@3RD_STEP @@4TH_STEP: mov [edi+eax*02h+__0STAR],ecx mov eax,[edi+ecx*02h+__0STARROW] mov [edi+ecx*02h+__0STARROW],edx mov edx,eax sub eax,ebp mov ecx,[edi+eax*02h+__COLON] test edx,edx jnz @@4TH_STEP @@1ST_STEP: mov edx,ebp mov ecx,[esp+__SYS0] @restructure: mov eax,[edi+edx*02h+__0STARROW] shr eax,1Fh sub ecx,eax mov [edi+edx*02h+__COLROWMARK],eax add edx,04h jnz @restructure test ecx,ecx jnz @@2ND_STEP @count_result_STACK: neg ebp xor eax,eax mov esi,[esp+__SAVE] mov ebx,[esp+__MARKS] add esp,20h @results: mov edx,[edi+ecx*02h+__0STAR] add ecx,04h add edx,ebp add eax,[esi+edx] shr edx,02h add esi,ebp cmp ecx,ebp mov [ebx],dl lea ebx,[ebx+01h] jnz @results

#69

P.H. senior tag

2012-03-23 21:44:35 #69

P.H.

senior tag

Lassan, de biztosan elkezdett nőni az utasítások száma és vele együtt bizonyos utasítások hossza is. Ennek eredménye a mindezidáig leghatékonyabb kód K10-en (2.6 GHz + DDR2) és Prescott-on (2.26 GHz Celeron + DDR1).

@entry: mov eax,[esi-04h+__PRIO] // 3/0.5 AGU 2/1 ---2-- 6(1) 4/1 --2- LOAD mov ebx,[esp+__TMP0] // 3/0.5 AGU 2/1 ---2-- (1) 4/1 --2- LOAD or edx,-1 // 1/0.33 ALU 1/0.33 015--- (1) 1/d 0--- LOGIC mov ebx,[ebx+eax*04h] // 3/0.5 AGU 2/1 ---2-- (1) 4/1 --2- LOAD cmp eax,[esp+__ARGUMENT0] // 4/0.5 AGU ALU 3/1 0152-- (2) 5/1 012- ALU+LOAD jz @finish // 1/0.33 ALU 0/1 --5--- 6(1) 0/4 0--- BRANCH sub edi,edx // 1/0.33 ALU 1/0.33 015--- (1) 1/d 01-- ALU jg @finish // 1/0.33 ALU 0/1 --5--- (1) 0/4 0--- BRANCH mov [esp+__TMP1],eax // 4/0.5 AGU 3/1 ----34 (2) 1/2 0--3 STORE+STA jz @label2 // 1/0.33 ALU 0/1 --5--- (1) 0/1 0--- BRANCH mov ebp,[esi+edi*04h-04h+__PRIO] // 3/0.5 AGU 2/1 ---2-- 6(1) 4/1 --2- LOAD prefetchnta [ebx] // 1/0.5 AGU 1/1 ---2-- (1) 1/1 --2- LOAD mov [esi+__TMP2],ebx // 4/0.5 AGU 3/1 ----34 (1) 1/2 0--- STORE @movedown: // {0} add edx,edx // 1/0.33 ALU 1/0.33 015--- (1) 1/d 01-- ALU {1} mov ebx,edx // 1/0.33 ALU 1/0.33 015--- (1) 1/d 01-- ALU {2} cmp edi,edx // 1/0.33 ALU 1/1 --5--- (1) 1/d 01-- ALU {0} ja @label1 // 1/0.33 ALU fused ------ 6(1) 0/1 0--- BRANCH {1} mov ecx,[esi+edx*04h+00h+__PRIO] // 3.0.5 AGU 2/1 ---2-- (1) 4/1 --2- LOAD {2} mov eax,[esi+ecx*08h+__DIST] // 3/0.5 AGU 2/1 ---2-- (1) 4/1 --2- LOAD {0} jz @label0 // 1/0.33 ALU 0/1 --5--- (1) 0/1 0--- BRANCH {1} mov ecx,eax // 1/0.33 ALU 1/0.33 015--- (1) 1/d 01-- ALU {2} mov edx,[esi+edx*04h-04h+__PRIO] // 3/0.5 AGU 2/1 ---2-- (1) 4/1 --2- LOAD {0} neg eax // 1/0.33 ALU 1/0.33 015--- 6(1) 1/d 01-- ALU {1} add eax,[esi+edx*08h+__DIST] // 4/0.5 AGU ALU 3/1 0152-- (2) 5/1 012- ALU+LOAD {2} cdq // 1/0.33 ALU 1/0.5 0-5--- (1) 1/d 01-- ALU {0} and eax,edx // 1/0.33 ALU 1/0.33 015--- (1) 1/d 0--- LOGIC {1} add edx,ebx // 1/0.33 ALU 1/1 015--- (1) 1/d 01-- ALU {2} add eax,ecx // 1/0.33 ALU 1/1 015--- 4(1) 1/d 01-- ALU {0} mov ecx,[esi+edx*04h+__PRIO] // 3/0.5 AGU 2/1 ---2-- (1) 4/1 --2- LOAD @label0: // {1} cmp eax,[esi+ebp*08h+__DIST] // 4/0.5 AGU ALU 3/1 0152-- (2) 5/1 012- ALU+LOAD @label1: // {2} cmovge ecx,ebp // 1/0.33 ALU *2/2 015--- 5(3) 10/d 01-- ALU {0} mov [esi+ebx*02h+__PRIO],ecx // 4/0.5 AGU 3/1 ----34 (2) 1/2 0--3 STORE+STA {1} mov [esi+ecx*08h+__CONN],ebx // 4/0.5 AGU 3/1 ----34 6(2) 1/2 0--3 STORE+STA {2} jnge @movedown // 1/2 ALU 0/1 --5--- (1) 0/4 0--- BRANCH mov ebx,[esi+__TMP2] // 1/0.5 AGU 2/1 ---2-- 6(1) 4/1 --2- LOAD @label2: // movzx eax,byte ptr [ebx+STRUCT0.FIELD0] // 1/0.5 AGU 2/1 ---2-- (1) 4/1 --2- LOAD movzx ecx,byte ptr [ebx+STRUCT0.FIELD1] // 3/0.5 AGU 2/1 ---2-- (1) 4/1 --2- LOAD cmp byte ptr [esp+__ARGUMENT1+eax],00h // 4/0.5 AGU ALU 1/1 0152-- (2) 5/1 012- ALU+LOAD jz @entry // 1/0.33 ALU 0/1 --5--- (1) 0/4 0--- BRANCH mov [esi+__TMP2],ecx // 4/0.5 AGU 3/1 ----34 (1) 1/2 0--- STORE @label3: // {0} sub dword ptr [esi+__TMP2],01h // 7/2.5 AGU ALU *6/1 015234 6(3) 5/2 012- LOAD+ALU+STORE {1} js @entry // 1/0.33 ALU 0/1 --5--- (1) 0/4 0--- BRANCH {2} add ebx,STRUCT1SIZE // 1/0.33 ALU 1/0.33 015--- (1) 1/d 01-- ALU @highway: // {0} movzx ecx,byte ptr [ebx+STRUCT1.FIELD0] // 3/0.5 AGU 2/1 ---2-- (1) 4/1 --2- LOAD {1} mov ebp,[ebx+STRUCT1.FIELD1] // 3/0.5 AGU 2/1 ---2-- 6(1) 4/1 --2- LOAD {2} mov edx,10000*1000 // 1/0.33 ALU 1/0.33 015--- (1) 1/d 01-- ALU {0} cmp ecx,11 // 1/0.33 ALU 1/0.33 015--- (1) 1/d 01-- ALU {1} cmovnz edx,ebp // 1/0.33 ALU *2/2 015--- (3) 10/d 01-- ALU {2} mov al,[ebx+STRUCT1.FIELD2] // 3/0.5 AGU 2/1 ---2-- 6(1) 5/1 --2- LOAD {0} add edx,ebp // 1/0.33 ALU 1/0.33 015--- (1) 1/d 01-- ALU {1} or al,[ebx+STRUCT1.FIELD3] // 4/0.5 AGU ALU 3/1 0152-- (2) 5/1 0-2- LOGIC+LOAD {2} test [esp+__ARGUMENT2+ecx],al // 4/0.5 AGU ALU 3/1 0152-- (2) 5/1 0-2- LOGIC+LOAD {0} movzx eax,byte ptr [ebx+STRUCT1.FIELD4] // 3/0.5 AGU 2/1 ---2-- 6(1) 4/1 --2- LOAD {1} mov ecx,[ebx+STRUCT1.FIELD5] // 3/0.5 AGU 2/1 ---2-- (1) 4/1 --2- LOAD {2} cmovnz ebp,edx // 1/0.33 ALU *2/2 015--- (3) 10/d 01-- ALU {0} cmp al,0FFh // 1/0.33 ALU 1/0.33 015--- (1) 1/d 01-- ALU {1} jnz @label4 // 1/0.33 ALU 0/1 --5--- 6(1) 0/4 0--- BRANCH @label5: // {2} mov al,[ebx+STRUCT1.FIELD6] // 3/0.3 AGU 2/1 ---2-- (1) 5/1 --2- LOAD {0} lea edx,[ebp+1000*1000] // 2/0.33 AGU 1/1 0----- (1) 1/d 01-- ALU {1} cmp al,[esp+__ARGUMENT3] // 4/0.5 AGU ALU 3/1 0152-- (2) 5/1 012- ALU+LOAD {2} mov eax,[esp+__TMP1] // 3/0.5 AGU 2/1 ---2-- (1) 4/1 --2- LOAD {0} cmova edx,ebp // 1/0.33 ALU *2/2 015--- 5(3) 10/d 01-- ALU {1} cmp dword ptr [esi+ecx*08h+__CONN],01h // 4/0.5 AGU ALU 3/1 0152-- (2) 5/1 012- ALU+LOAD {2} sbb ebp,ebp // 1/0.33 ALU *2/2 015--- 6(3) 10/10 -1-- ALU 1 {0} add edx,[esi+eax*08h+__DIST] // 4/0.4 AGU ALU 3/1 0152-- (2) 5/1 012- ALU+LOAD {1} or ebp,edx // 1/0.33 ALU 1/0.33 015--- (1) 1/d 0--- LOGIC {2} cmp ebp,[esi+ecx*08h+__DIST] // 4/0.5 AGU ALU 3/1 0152-- 6(2) 5/1 012- ALU+LOAD {0} jge @label3 // 1/0.33 ALU 0/1 --5--- (1) 0/4 0--- BRANCH {1} mov ebp,[esp+__ARGUMENT4] // 3/0.5 AGU 2/1 ---2-- (1) 4/1 --2- LOAD {2} mov [ebp+ecx*04h],eax // 4/0.5 AGU 3/1 ----34 (2) 1/2 0--3 STORE+STA mov eax,[esi+ecx*08h+__CONN] // 3/0.5 AGU 2/1 ---2-- 6(1) 4/1 --2- LOAD jc @moveup // 4/0.5 AGU ALU 3/1 0152-- (2) 5/1 012- ALU+LOAD lea eax,[edi*02h-00000002h] // 2/0.33 AGU 1/1 0----- (2) 2/1 01-- ALU sub edi,01h // 1/0.33 ALU 1/0.33 015--- (1) 1/d 01-- ALU @moveup: // {0} mov ebp,eax // 1/0.33 ALU 1/0.33 015--- 5(1) 1/d 01-- ALU {1} add eax,02h // 1/0.33 ALU 1/0.33 015--- (1) 1/d 01-- ALU {2} and eax,-4 // 1/0.33 ALU 1/0.33 015--- (1) 1/d 0--- LOGIC {0} mov ecx,[esi+eax+__PRIO] // 3/0.5 AGU 2/1 ---2-- (1) 4/1 --2- LOAD {1} sar eax,01h // 1/0.33 ALU 1/0.5 0-5--- (1) 1/d -1-- SHIFT {2} cmp edx,[esi+ecx*08h+__DIST] // 4/0.5 AGU ALU 3/1 0152-- 6(2) 5/1 012- ALU+LOAD {0} cmovae ecx,[ebx+STRUCT1.FIELD5] // 4/0.5 AGU ALU *4/2 0152-- (4) 10/3 012- ALU+LOAD {1} mov [esi+ebp*02h+__PRIO],ecx // 4/0.5 AGU 3/1 ----34 5(2) 1/2 0--3 STORE+STA {2} mov [esi+ecx*08h+__CONN],ebp // 4/0.5 AGU 3/1 ----34 (2) 1/2 0--3 STORE+STA {0} jnae @moveup // 1/2 ALU 0/1 --5--- (1) 0/4 0--- BRANCH mov [esi+ecx*08h+__DIST],edx // 4/0.5 AGU 3/1 ----34 (2) 1/2 0--3 STORE+STA jmp @label3 // 1/2 ALU 0/1 --5--- (1) 0/1 0--- BRANCH @label4: // lea edx,[eax+eax*04h] // 2/0.33 AGU 1/1 0----- (2) 2/1 01-- ALU add edx,edx // 1/0.33 ALU 1/0.33 015--- (1) d/d 01-- ALU sub eax,100 // 1/0.33 ALU 1/0.33 015--- (1) 1/d 01-- ALU cmovbe eax,edx // 1/0.33 ALU *2/2 015--- (3) 10/3 01-- ALU cmp eax,[esp+__ARGUMENT5] // 4/0.5 AGU ALU 3/1 0152-- (2) 5/1 012- ALU+LOAD lea edx,[ebp+1000*1000] // 2/0.5 AGU 1/1 0----- (1) 1/d 01-- ALU cmovna ebp,edx // 1/0.33 ALU *2/2 015--- (3) 10/d 01-- ALU jmp @label5 // 1/2 ALU 0/1 --5--- (1) 0/1 0--- BRANCH

Összehasonlításképp a tesztbemeneten:
- [link] ez a kód vitte le K10-en 1 milliárd órajelről 850 millió órajelre, a Prescott-on valamivel 3 milliárd órajel alá a lefutást
- [link] ez K10-en 760 millió órajel alatt fut le, a Prescott-on 2.7 milliárd órajel alatt
- a fenti kód K10-en 725 millió, Prescott-on 2.46 milliárd órajel

#68

P.H. senior tag

2012-03-16 20:47:58 #68

P.H.

senior tag

Sikerült megtalálni azt a megoldást, ami K8/K10-en, Prescott-on és Core2-n egyaránt a leghatékonyabb. Ezzel egyidőben azt a jelölésrendszert is, amellyel könnyedén nyomonkövethető mindhármuk viselkedése és "gyenge" pontjaik.

@entry: // mov eax,[esi-04h+__PRIO] // 3/0.5 AGU 2/1 ---2-- 6(1) 4/1 --2- LOAD mov ebx,[esp+__TMP0] // 3/0.5 AGU 2/1 ---2-- (1) 4/1 --2- LOAD or ecx,-1 // 1/0.33 ALU 1/0.33 015--- (1) 1/d 0--- LOGIC mov ebx,[ebx+eax*04h] // 3/0.5 AGU 2/1 ---2-- (1) 4/1 --2- LOAD mov ebp,[esi+edi*04h+__PRIO] // 3/0.5 AGU 2/1 ---2-- (1) 4/1 --2- LOAD cmp eax,[esp+__ARGUMENT0] // 4/0.5 AGU ALU 3/1 0152-- (2) 5/1 012- ALU+LOAD jz @finish // 1/0.33 ALU 0/1 --5--- 6(1) 0/4 0--- BRANCH sub edi,ecx // 1/0.33 ALU 1/0.33 015--- (1) 1/d 01-- ALU jg @finish // 1/0.33 ALU 0/1 --5--- (1) 0/4 0--- BRANCH mov [esp+__TMP1],eax // 4/0.5 AGU 3/1 ----34 (2) 1/2 0--3 STORE+STA jz @label2 // 1/0.33 ALU 0/1 --5--- (1) 0/1 0--- BRANCH prefetchnta [ebx] // 1/0.5 AGU 1/1 ---2-- 6(1) 1/1 --2- LOAD mov [esi+__TMP2],ebx // 4/0.5 AGU 3/1 ----34 (1) 1/2 0--- STORE @movedown: // {0} mov edx,[esi+ecx*08h+00h+__PRIO] // 3/0.5 AGU 2/1 ---2-- 6(1) 4/1 --2- LOAD {1} mov ebx,ecx // 1/0.33 ALU 1/0.33 015--- (1) 1/d 01-- ALU {2} add ecx,ecx // 1/0.33 ALU 1/0.33 015--- (1) 1/d 01-- ALU {0} cmp ecx,edi // 1/0.33 ALU 1/0.33 015--- (1) 1/d 01-- ALU {1} jl @label1 // 1/0.33 ALU 0/1 --5--- (1) 0/4 0--- BRANCH {2} mov eax,[esi+edx*08h+__DIST] // 3/0.5 AGU 2/1 ---2-- (1) 4/1 --2- LOAD {0} jz @label0 // 1/0.33 ALU 0/1 --5--- 6(1) 0/4 0--- BRANCH {1} mov edx,[esi+ecx*04h-04h+__PRIO] // 3/0.5 AGU 2/1 ---2-- (1) 4/1 --2- LOAD {2} mov ecx,eax // 1/0.33 ALU 1/0.33 015--- (1) 1/d 01-- ALU {0} neg eax // 1/0.33 ALU 1/0.33 015--- (1) 1/d 0--- LOGIC {1} add eax,[esi+edx*08h+__DIST] // 4/0.5 AGU ALU 3/1 0152-- (2) 5/1 012- ALU+LOAD {2} cdq // 1/0.33 ALU 1/1 0-5--- 6(1) 1/d 01-- ALU {0} and eax,edx // 1/0.33 ALU 1/0.33 015--- (1) 1/d 0--- LOGIC {1} add eax,ecx // 1/0.33 ALU 1/0.33 015--- (1) 1/d 01-- ALU {2} lea ecx,[edx+ebx*02h] // 2/0.33 AGU 1/1 0----- (2) 2/1 01-- ALU {0} mov edx,[esi+ecx*04h+__PRIO] // 3/0.5 AGU 2/1 ---2-- (1) 4/1 --2- LOAD @label0: // {1} cmp [esi+ebp*08h+__DIST],eax // 4/0.5 AGU ALU 3/1 0152-- 5(2) 5/1 012- ALU+LOAD @label1: // {2} cmovbe edx,ebp // 1/0.33 ALU *2/2 015--- (3) 10/d 01-- ALU {0} mov [esi+edx*08h+__CONN],ebx // 4/0.5 AGU 3/1 ----34 5(2) 1/2 0--3 STORE+STA {1} mov [esi+ebx*04h+__PRIO],edx // 4/0.5 AGU 3/1 ----34 (2) 1/2 0--3 STORE+STA {2} jnbe @movedown // 1/2 ALU 0/1 --5--- (1) 0/4 0--- BRANCH mov ebx,[esi+__TMP2] // 1/0.5 AGU 2/1 ---2-- 6(1) 4/1 --2- LOAD @label2: // movzx eax,byte ptr [ebx+STRUCT0.FIELD0] // 1/0.5 AGU 2/1 ---2-- (1) 4/1 --2- LOAD movzx ecx,[ebx+STRUCT0.FIELD1] // 1/0.5 AGU 2/1 ---2-- (1) 4/1 --2- LOAD cmp byte ptr [esp+__ARGUMENT1+eax],00h // 4/0.5 AGU ALU 1/1 0152-- (2) 5/1 012- ALU+LOAD jz @entry // 1/0.33 ALU 0/1 --5--- (1) 0/4 0--- BRANCH mov [esi+__TMP2],ecx // 4/0.5 AGU 3/1 ----34 (1) 1/2 0--- STORE @label3: // {0} sub dword ptr [esi+__TMP2],01h // 7/2.5 AGU ALU *6/1 015234 6(3) 5/2 012- LOAD+ALU+STORE {1} js @entry // 1/0.33 ALU 0/1 --5--- (1) 0/4 0--- BRANCH {2} add ebx,STRUCT1SIZE // 1/0.33 ALU 1/0.33 015--- (1) 1/d 01-- ALU {0} movzx ecx,byte ptr [ebx+STRUCT1.FIELD0] // 3/0.5 AGU 2/1 ---2-- (1) 4/1 --2- LOAD {1} mov ebp,[ebx+STRUCT1.FIELD1] // 3/0.5 AGU 2/1 ---2-- 6(1) 4/1 --2- LOAD {2} mov edx,10000*1000 // 1/0.33 ALU 1/0.33 015--- (1) 1/d 01-- ALU {0} cmp ecx,11 // 1/0.33 ALU 1/0.33 015--- (1) 1/d 01-- ALU {1} cmovnz edx,ebp // 1/0.33 ALU *2/2 015--- (3) 10/d 01-- ALU {2} mov al,[ebx+STRUCT1.FIELD2] // 3/0.5 AGU 2/1 ---2-- 6(1) 5/1 --2- LOAD {0} add edx,ebp // 1/0.33 ALU 1/0.33 015--- (1) 1/d 01-- ALU {1} or al,[ebx+STRUCT1.FIELD3] // 4/0.5 AGU ALU 3/1 0152-- (2) 5/1 0-2- LOGIC+LOAD {2} and al,[esp+__ARGUMENT2+ecx] // 4/0.5 AGU ALU 3/1 0152-- (2) 5/1 0-2- LOGIC+LOAD {0} movzx eax,byte ptr [ebx+STRUCT1.FIELD4] // 3/0.5 AGU 2/1 ---2-- 6(1) 4/1 --2- LOAD {1} mov ecx,[ebx+STRUCT1.FIELD5] // 3/0.5 AGU 2/1 ---2-- (1) 4/1 --2- LOAD {2} cmovnz ebp,edx // 1/0.33 ALU *2/2 015--- (3) 10/d 01-- ALU {0} cmp al,0FFh // 1/0.33 ALU 1/0.33 015--- (1) 1/d 01-- ALU {1} jnz @label4 // 1/0.33 ALU 0/1 --5--- 6(1) 0/4 0--- BRANCH @label5: // {2} mov al,[ebx+STRUCT1.FIELD6] // 3/0.3 AGU 2/1 ---2-- (1) 5/1 --2- LOAD {0} lea edx,[ebp+1000*1000] // 2/0.33 AGU 1/1 0----- (1) 1/d 01-- ALU {1} cmp al,[esp+__ARGUMENT3] // 4/0.5 AGU ALU 3/1 0152-- (2) 5/1 012- ALU+LOAD {2} mov eax,[esp+__TMP1] // 3/0.5 AGU 2/1 ---2-- (1) 4/1 --2- LOAD {0} cmova edx,ebp // 1/0.33 ALU *2/2 015--- 5(3) 10/d 01-- ALU {1} cmp dword ptr [esi+ecx*08h+__CONN],01h // 4/0.5 AGU ALU 3/1 0152-- (2) 5/1 012- ALU+LOAD {2} sbb ebp,ebp // 1/0.33 ALU *2/2 015--- 6(3) 10/10 -1-- ALU 1 {0} add edx,[esi+eax*08h+__DIST] // 4/0.4 AGU ALU 3/1 0152-- (2) 5/1 012- ALU+LOAD {1} or ebp,edx // 1/0.33 ALU 1/0.33 015--- (1) 1/d 0--- LOGIC {2} cmp ebp,[esi+ecx*08h+__DIST] // 4/0.5 AGU ALU 3/1 0152-- 6(2) 5/1 012- ALU+LOAD {0} jge @label3 // 1/0.33 ALU 0/1 --5--- (1) 0/4 0--- BRANCH {1} mov ebp,[esp+__ARGUMENT4] // 3/0.5 AGU 2/1 ---2-- (1) 4/1 --2- LOAD {2} mov [ebp+ecx*04h],eax // 4/0.5 AGU 3/1 ----34 (2) 1/2 0--3 STORE+STA lea eax,[edi-01h] // 1/0.33 ALU 1/1 0----- 5(1) 1/d 01-- ALU cmovc eax,[esi+ecx*08h+__CONN] // 4/0.5 AGU ALU *4/2 0152-- (4) 10/3 012- ALU+LOAD adc edi,-1 // 1/0.33 ALU *2/2 015--- (3) 10/10 -1-- ALU 1 @moveup: // {0} mov ebp,eax // 1/0.33 ALU 1/0.33 015--- 6(1) 1/d 01-- ALU {1} add eax,01h // 1/0.33 ALU 1/0.33 015--- (1) 1/d 01-- ALU {2} sar eax,01h // 1/0.33 ALU 1/0.5 0-5--- (1) 1/d -1-- SHIFT {0} mov ecx,[esi+eax*04h+__PRIO] // 3/0.5 AGU 2/1 ---2-- (1) 4/1 --2- LOAD {1} cmp edx,[esi+ecx*08h+__DIST] // 4/0.5 AGU ALU 3/1 0152-- (2) 5/1 012- ALU+LOAD {2} cmovae ecx,[ebx+STRUCT1.FIELD5] // 4/0.5 AGU ALU *4/2 0152-- 6(4) 10/3 012- ALU+LOAD {0} mov [esi+ebp*04h+__PRIO],ecx // 4/0.5 AGU 3/1 ----34 (2) 1/2 0--3 STORE+STA {1} mov [esi+ecx*08h+__CONN],ebp // 4/0.5 AGU 3/1 ----34 3(2) 1/2 0--3 STORE+STA {2} jnae @moveup // 1/2 ALU 0/1 --5--- (1) 0/4 0--- BRANCH mov [esi+ecx*08h+__DIST],edx // 4/0.5 AGU 3/1 ----34 (2) 1/2 0--3 STORE+STA jmp @label3 // 1/2 ALU 0/1 --5--- (1) 0/1 0--- BRANCH @label4: // lea edx,[eax+eax*04h] // 2/0.33 AGU 1/1 0----- (2) 2/1 01-- ALU add edx,edx // 1/0.33 ALU 1/0.33 015--- (1) d/d 01-- ALU sub eax,100 // 1/0.33 ALU 1/0.33 015--- (1) 1/d 01-- ALU cmovbe eax,edx // 1/0.33 ALU *2/2 015--- (3) 10/3 01-- ALU cmp eax,[esp+__ARGUMENT5] // 4/0.5 AGU ALU 3/1 0152-- (2) 5/1 012- ALU+LOAD lea edx,[ebp+1000*1000] // 2/0.5 AGU 1/1 0----- (1) 1/d 01-- ALU cmovna ebp,edx // 1/0.33 ALU *2/2 015--- (3) 10/d 01-- ALU jmp @label5 // 1/2 ALU 0/1 --5--- (1) 0/1 0--- BRANCH

#67

P.H. senior tag

2012-02-25 13:25:11 #67

P.H.

senior tag

A Carry Flag a programozó legjobb barátja; utána jön a sorban az SBB same_reg és az ADC. 1-2% is valami, főleg ~3 másodperces lefutás mellett.
Az utasítás-alignment AMD CPU-k számára talán még csiszolható kicsit.

#66

P.H. senior tag

2012-02-17 18:27:52 #66

P.H.

senior tag

A téma ugyanaz, a fejlesztés "látszólag" kicsi, valójában több 10%-os. A CPU így látja a kódot:
cím - gép kód - disassembly; a fekete nyíl ciklusugrás, a halványabb feltételes (ami itt szinte sosem irányít át, viszont a helyességhez kell), a leghalványabb a feltétel nélküli ugrás.
280 byte, 92 utasítás: 3.03 byte átlagos utasításhossz.

#65

P.H. senior tag P.H. #63

2011-11-25 17:52:33 #65

P.H.

senior tag

válasz P.H. #63 üzenetére

Még pár 10 millió órajelnyi csökkentés benne volt Netburst-ön, a @down ciklus kisebbre vételének (20 » 16 utasítás) köszönhetően.

Utasításadatok a 2 konkrét gépre immár az AIDA64 Instruction Dump-nak megfelelően (Northwood és Prescott):

mov eax,[esi-08h+__PRIO] // (1) 2/1 p2 LOAD (1) 4/1 p2 LOAD mov ebx,[esi+__PACKADAT2] // (1) 2/1 p2 LOAD (1) 4/1 p2 LOAD or edx,-1 // (1) d/d p0 LOGIC (1) 1/d p0 LOGIC cmp eax,[esp+__STOPINDEX] // (2) 3/1 p01+2 ALU+LOAD (2) 5/1 p01+2 ALU+LOAD mov ebp,[esi+edi*08h+__PRIO] // (1) 2/1 p2 LOAD (1) 4/1 p2 LOAD mov ebx,[ebx+eax*04h] // (1) 2/1 p2 LOAD (1) 4/1 p2 LOAD jz @finish // (1) 0/4 p0 BRANCH (1) 0/4 p0 BRANCH mov [esi+eax*08h+__CONN],eax // (2) 1/2 p0+3 STORE+STA (2) 1/2 p0+3 STORE+STA sub edi,edx // (1) d/d p01 ALU (1) 1/d p01 ALU jg @finish // (1) 0/4 p0 BRANCH (1) 0/4 p0 BRANCH mov [esi+__RELAXED],eax // (1) 1/2 p0 STORE (1) 1/2 p0 STORE jz @block // (1) 0/1 p0 BRANCH (1) 0/1 p0 BRANCH prefetchnta [ebx] // (6) 6/6 p2 LOAD (1) 1/1 p2 LOAD mov ebp,[esi+ebp*08h+__DIST] // (1) 2/1 p2 LOAD (1) 4/1 p2 LOAD mov [esi+__HEADER],ebx // (1) 1/2 p0 STORE (1) 1/2 p0 STORE @down: // lea eax,[edx+edx] // (1) d/d p01 ALU (1) 1/d p01 ALU mov ecx,[esi+eax*08h-08h+__PRIO] // (1) 2/1 p2 LOAD (1) 4/1 p2 LOAD cmp eax,edi // (1) d/d p01 ALU (1) 1/d p01 ALU jl @insertdown // (1) 0/4 p0 BRANCH (1) 0/4 p0 BRANCH mov ebx,[esi+eax*08h+00h+__PRIO] // (1) 2/1 p2 LOAD (1) 4/1 p2 LOAD mov ecx,[esi+ecx*08h+__DIST] // (1) 2/1 p2 LOAD (1) 4/1 p2 LOAD jz @child // (1) 0/4 p0 BRANCH (1) 0/4 p0 BRANCH cmp ecx,[esi+ebx*08h+__DIST] // (2) 3/1 p01+2 ALU+LOAD (2) 5/1 p01+2 ALU+LOAD sbb eax,00h // (3) 7/7 p1 ALU 1 (3) 10/10 p1 ALU 1 mov ebx,[esi+eax*08h+__PRIO] // {1) 2/1 p2 LOAD (1) 4/1 p2 LOAD @child: // cmp ebp,[esi+ebx*08h+__DIST] // (2) 3/1 p01+2 ALU+LOAD (2) 5/1 p01+2 ALU+LOAD @insertdown: // cmovbe ebx,[esi+edi*08h-08h+__PRIO] // (4) 6/1 p01+2 ALU+LOAD (4) 10/3 p01+2 ALU+LOAD mov [esi+edx*08h+__PRIO],ebx // (2) 1/2 p0+3 STORE+STA (2) 1/2 p0+3 STORE+STA mov [esi+ebx*08h+__CONN],edx // (2) 1/2 p0+3 STORE+STA (2) 1/2 p0+3 STORE+STA mov edx,eax // (1) d/d p01 ALU (1) 1/d p01 ALU jnbe @down // (1) 0/4 p0 BRANCH (1) 0/4 p0 BRANCH mov ebx,[esi+__HEADER] // (1) 2/1 p2 LOAD (1) 4/1 p2 LOAD @block: // movzx eax,byte ptr [ebx+STRUCT0.FIELD0] // (1) 2/1 p2 LOAD (1) 4/1 p2 LOAD movzx ecx,byte ptr [ebx+STRUCT0.FIELD1] // (1) 2/1 p2 LOAD (1) 4/1 p2 LOAD add ebx,STRUCT0SIZE-STRUCT1SIZE // (1) d/d p01 ALU (1) 1/d p01 ALU cmp byte ptr [esp+WORKAREA0+eax],00h // (2) 3/1 p01+2 ALU+LOAD (2) 5/1 p01+2 ALU+LOAD jz @entry // (1) 0/4 p0 BRANCH (1) 0/4 p0 BRANCH mov [esi+__HEADER],ecx // (1) 1/2 p0 STORE (2) 1/2 p0 STORE @connects: // sub dword ptr [esi+__HEADER],01h // (3) 9/2 p01+2 ALU+LOAD+STORE (3) 5/2 p01+2 ALU+LOAD+STO js @entry // (1) 0/4 p0 BRANCH (1) 0/4 p0 BRANCH mov ecx,[ebx+STRUCT1SIZE+STRUCT1.FIELD0] // (1) 2/1 p2 LOAD (1) 4/1 p2 LOAD add ebx,STRUCT1SIZE // (1) d/d p01 ALU (1) 1/d p01 ALU movzx edx,byte ptr [ebx+STRUCT1.FIELD1] // (1) 2/1 p2 LOAD (1) 4/1 p2 LOAD cmp dword ptr [esi+ecx*08h+__CONN],00h // (2) 3/1 p01+2 ALU+LOAD (2) 5/1 p01+2 ALU+LOAD jg @connects // (1) 0/4 p0 BRANCH (1) 0/4 p0 BRANCH @label1: // mov al,[ebx+STRUCT1.FIELD2] // (1) 3/1 p2 LOAD (1) 5/1 p2 LOAD mov ebp,[ebx+STRUCT1.FIELD3] // (1) 2/1 p2 LOAD (1) 4/1 p2 LOAD or al,[ebx+STRUCT1.FIELD4] // (2) 3/1 p0+2 LOGIC+LOAD (2) 5/1 p0+2 LOGIC+LOAD and al,[esp+WORKAREA1+edx] // (2) 3/1 p0+2 LOGIC+LOAD (2) 5/1 p0+2 LOGIC+LOAD cmp edx,11 // (1) d/d p01 ALU (1) 1/d p01 ALU mov edx,10000*1000 // (1) d/d p01 ALU (1) 1/d p01 ALU cmovnz edx,ebp // (3) 6/1 p01 ALU (3) 10/d p01 ALU add edx,ebp // (1) d/d p01 ALU (1) 1/d p01 ALU cmp al,00h // (1) d/d p01 ALU (1) 1/d p01 ALU movzx eax,byte ptr [ebx+STRUCT1.FIELD5] // (1) 2/1 p2 LOAD (1) 4/1 p2 LOAD cmovnz ebp,edx // (3) 6/1 p01 ALU (3) 10/d p01 ALU @label2: // cmp al,0FFh // (1) d/d p01 ALU (1) 1/d p01 ALU jnz @label4 // (1) 0/4 p0 BRANCH (1) 0/4 p0 BRANCH @label3: // mov al,[ebx+STRUCT1.FIELD6] // (1) 2/1 p2 LOAD (1) 5/1 p2 LOAD lea edx,[ebp+1000*1000] // (1) d/d p01 ALU (1) 1/d p01 ALU cmp al,[esp+ARGUMENT1] // (2) 3/1 p01+2 ALU+LOAD (2) 5/1 p01+2 ALU+LOAD mov eax,[esi+__RELAXED] // (1) 2/1 p2 LOAD (1) 4/1 p2 LOAD cmova edx,ebp // (3) 6/1 p01 ALU (3) 10/d p01 ALU sub ebp,ebp // (1) d/d p01 ALU (1) 1/d p01 ALU cmp ebp,[esi+ecx*08h+__CONN] // (2) 3/1 p01+2 ALU+LOAD (2) 5/1 p01+2 ALU+LOAD rcl ebp,01h // (1) 4/4 p1 ALU 1 (1) 7/7 p1 ALU 1 sub ebp,01h // (1) d/d p01 ALU (1) 1/d p01 ALU add edx,[esi+eax*08h+__DIST] // (2) 3/1 p01+2 ALU+LOAD (2) 5/1 p01+2 ALU+LOAD or ebp,edx // (1) d/d p0 LOGIC (1) 1/d p0 LOGIC cmp [esi+ecx*08h+__DIST],ebp // (2) 3/1 p01+2 ALU+LOAD (2) 5/1 p01+2 ALU+LOAD jle @connects // (1) 0/4 p0 BRANCH (1) 0/4 p0 BRANCH mov ebp,[esi+ecx*08h+__CONN] // (1) 2/1 p2 LOAD (1) 4/1 p2 LOAD mov [esi+ecx*08h+__DIST],edx // (2) 1/2 p0+3 STORE+STA (2) 1/2 p0+3 STORE+STA neg ecx // (1) d/d p0 LOGIC (1) 1/d p0 LOGIC cmp ebp,00h // (1) d/d p01 ALU (1) 1/d p01 ALU mov [esi+ecx*08h+__PREV],eax // (2) 1/2 p0+3 STORE+STA (2) 1/2 p0+3 STORE+STA jnz @moveup // (1) 0/4 p0 BRANCH (1) 0/4 p0 BRANCH sub edi,01h // (1) d/d p01 ALU (1) 1/d p01 ALU mov ebp,edi // (1) d/d p01 ALU (1) 1/d p01 ALU @moveup: // mov eax,ebp // (1) d/d p01 ALU (1) 1/d p01 ALU sar ebp,01h // (1) 4/1 p1 MMX_SHIFT (1) 1/d p1 SHIFT mov ecx,[esi+ebp*08h+__PRIO] // (1) 2/1 p2 LOAD (1) 4/1 p2 LOAD cmp eax,-2 // (1) d/d p01 ALU (1) 1/d p01 ALU ja @insertup // (1) 0/4 p0 BRANCH (1) 0/4 p0 BRANCH cmp edx,[esi+ecx*08h+__DIST] // (2) 3/1 p01+2 ALU+LOAD (2) 5/1 p01+2 ALU+LOAD @insertup: // cmovae ecx,[ebx+STRUCT1.FIELD0] // (4) 6/1 p01+2 ALU+LOAD (4) 10/3 p01+2 ALU+LOAD mov [esi+eax*08h+__PRIO],ecx // (2) 1/2 p0+3 STORE+STA (2) 1/2 p0+3 STORE+STA mov [esi+ecx*08h+__CONN],eax // (2) 1/2 p0+3 STORE+STA (2) 1/2 p0+3 STORE+STA jnae @moveup // (1) 0/4 p0 BRANCH (1) 0/4 p0 BRANCH jmp @connects // (1) 0/1 p0 BRANCH (1) 0/1 p0 BRANCH @label4: // lea edx,[eax+eax*04h] // (2) 4/1 p01 ALU (2) 2/1 p01 ALU add edx,edx // (1) d/d p01 ALU (1) d/d p01 ALU sub eax,100 // (1) d/d p01 ALU (1) 1/d p01 ALU cmovbe eax,edx // (3) 6/1 p01 ALU (3) 10/3 p01 ALU cmp eax,[esp+ARGUMENT1] // (2) 3/1 p01+2 ALU+LOAD (2) 5/1 p01+2 ALU+LOAD lea edx,[ebp+1000*1000] // (1) d/d p01 ALU (1) 1/d p01 ALU cmovna ebp,edx // (3) 6/1 p01 ALU (3) 10/d p01 ALU jmp @label3 // (1) 0/1 p0 BRANCH (1) 0/1 p0 BRANCH

#63

P.H. senior tag

2011-11-12 19:44:36 #63

P.H.

senior tag

Néhány 10 millió órajellel (~1-2%) csökkenthető a milliárd órajel nagyságrendű Netburst-lefutás úgy, hogy a módosítások (egyszerűbb címzések; port 0-ra kötött test reg,reg helyett általánosabb, port 0/1-es cmp reg,00h használata; a __QUEUESIZE marad végig register-ben, más érték jellemzően csak olvasott és ritkábban van rá szükség) a fejlettebbek mikroarch-okat sem hátráltatják.

@entry: mov eax,[esi-08h+__PRIO] mov ebx,[esi+__PACKADAT2] mov edx,0FFFFFFF8h cmp edi,[esp+__STOPINDEX] mov ebp,[esi+edi+__PRIO] mov ebx,[ebx+eax*04h] jz @finish sub edi,edx mov [esi+eax*08h+__CONN],eax jg @finish mov [esi+__RELAXED],eax jz @block prefetchnta [ebx] mov [esi+__HEADER],ebx @down: mov ecx,edx add edx,edx mov ebx,ebp cmp edx,edi jl @insertdown mov eax,[esi+edx+00h+__PRIO] mov ebx,[esi+edx-08h+__PRIO] mov eax,[esi+eax*08h+__DIST] jz @child mov ebx,[esi+ebx*08h+__DIST] cmp eax,ebx cmovnbe eax,ebx lea ebx,[edx-08h] cmovnbe edx,ebx @child: cmp [esi+ebp*08h+__DIST],eax mov ebx,[esi+edx+__PRIO] cmovbe ebx,ebp @insertdown: mov [esi+ecx+__PRIO],ebx mov [esi+ebx*08h+__CONN],ecx jnbe @down mov ebx,[esi+__HEADER] @block: movzx eax,byte ptr [ebx+STRUCT0.FIELD0] movzx ecx,byte ptr [ebx+STRUCTO.FIELD1] add ebx,STRUCT0SIZE-STRUCT1SIZE cmp byte ptr [esp+WORKAREA0+eax],00h jz @entry mov [esi+__HEADER],ecx @connects: sub dword ptr [esi+__HEADER],01h js @entry add ebx,STRUCT1SIZE mov eax,[ebx+STRUCT1.FIELD0] movzx edx,byte ptr [ebx+STRUCT1.FIELD1] cmp dword ptr [esi+eax*08h+__CONN],00h jg @connects @label1: mov al,[ebx+STRUCT1.FIELD2] mov ebp,[ebx+STRUCT1.FIELD3] or al,[ebx+STRUCT1.FIELD4] and al,[esp+WORKAREA1+edx] cmp edx,11 mov edx,10000*1000 cmovnz edx,ebp add edx,ebp cmp al,00h movzx eax,byte ptr [ebx+STRUCT1.FIELD5] cmovnz ebp,edx @label2: cmp al,0FFh jz @label3 lea edx,[eax+eax*04h] add edx,edx sub eax,100 cmovbe eax,edx cmp eax,[esp+ARGUMENT0] lea edx,[ebp+1000*1000] cmovna ebp,edx @label3: mov al,[ebx+STRUCT1.FIELD6] lea edx,[ebp+1000*1000] cmp al,[esp+ARGUMENT1] mov eax,[esi+__RELAXED] cmova edx,ebp sub ebp,ebp cmp ebp,[esi+ecx*08h+__CONN] rcl ebp,01h sub ebp,01h add edx,[esi+edi*08h+__DIST] or ebp,edx cmp [esi+ecx*08h+__DIST],ebp jle @connects mov ebp,[esi+ecx*08h+__CONN] mov [esi+ecx*08h+__DIST],edx neg ecx cmp ebp,00h mov [esi+ecx*08h+__PREV],eax jnz @moveup sub edi,08h mov ebp,edi @moveup: mov eax,ebp sar ebp,04h cmp eax,-2*8 mov ecx,[esi+ebp*08h+__PRIO] ja @insertup sal ebp,03h cmp edx,[esi+ecx*08h+__DIST] @insertup: cmovae ebp,[ebx+STRUCT1.FIELD0] mov [esi+eax+__PRIO],ebp mov [esi+ebp*08h+__CONN],eax jnae @moveup jmp @connects

#62

P.H. senior tag

2011-11-05 15:21:22 #62

P.H.

senior tag

Eddig sosem sikerült igazán hatékonyan kihasználnom a prefetch-utasításokat, most viszont a legjobbkor, a megfelelő algoritmusnál sikerült ráérezni: az egész kód elejére (amikor még nem függ tőle semmi egy ideig) áttéve a legvéletlenszerűbb betöltést és előbetöltve az az által címzett adatot kb. 20% gyorsulást eredményezett a teljes lefutási időt tekintve.

Így, ameddig a @down ciklus (előre meg nem jósolható számú, de biztosan 1-21 közötti) lefutása megtörténik, addig az esetek egy nem elhanyagolható részében kényelmesen megérkezik az utána következő @block-rész és @connects-ciklus által feldolgozott adat az L1D-be.

Így a program mostantól legalább Pentium3-at igényel az SSE miatt.

@entry: mov edi,[esi-08h+__PRIO] mov ecx,[esi+__QUEUESIZE] ---> mov ebx,[esi+__PACKADAT2] or edx,-1 mov ebp,[esi+ecx*08h+__PRIO] ---> mov ebx,[ebx+edi*04h] cmp edi,[esp+__STOPINDEX] jz @finish sub ecx,edx mov [esi+edi*08h+__CONN],edi jg @finish mov [esi+__QUEUESIZE],ecx jz @block mov [esi+__HEADER],ebx ---> prefetchnta [ebx] @down: mov ecx,edx add edx,edx mov ebx,ebp cmp edx,[esi+__QUEUESIZE] jl @insertdown mov eax,[esi+edx*08h+00h+__PRIO] mov ebx,[esi+edx*08h-08h+__PRIO] mov eax,[esi+eax*08h+__DIST] jz @child mov ebx,[esi+ebx*08h+__DIST] cmp eax,ebx cmovnbe eax,ebx lea ebx,[edx-01h] cmovnbe edx,ebx @child: cmp [esi+ebp*08h+__DIST],eax mov ebx,[esi+edx*08h+__PRIO] cmovbe ebx,ebp @insertdown: mov [esi+ecx*08h+__PRIO],ebx mov [esi+ebx*08h+__CONN],ecx jnbe @down mov ebx,[esi+__HEADER] @block: movzx eax,byte ptr [ebx+STRUCT0.FIELD0] movzx ecx,byte ptr [ebx+STRUCTO.FIELD1] add ebx,STRUCT0SIZE-STRUCT1SIZE cmp byte ptr [esp+WORKAREA0+eax],00h jz @entry mov [esi+__HEADER],ecx @connects: sub dword ptr [esi+__HEADER],01h js @entry add ebx,STRUCT1SIZE mov eax,[ebx+STRUCT1.FIELD0] movzx edx,byte ptr [ebx+STRUCT1.FIELD1] mov ecx,[esi+eax*08h+__CONN] test ecx,ecx jg @connects @label1: mov al,[ebx+STRUCT1.FIELD2] mov ebp,[ebx+STRUCT1.FIELD3] or al,[ebx+STRUCT1.FIELD4] and al,[esp+WORKAREA1+edx] cmp edx,11 mov edx,10000*1000 cmovnz edx,ebp add edx,ebp test al,al movzx eax,byte ptr [ebx+STRUCT1.FIELD5] cmovnz ebp,edx @label2: cmp al,0FFh jz @label3 lea edx,[eax+eax*04h] add edx,edx sub eax,100 cmovbe eax,edx cmp eax,[esp+ARGUMENT0] lea edx,[ebp+1000*1000] cmovna ebp,edx @label3: mov al,[ebx+STRUCT1.FIELD6] cmp al,[esp+ARGUMENT1] lea edx,[ebp+1000*1000] mov eax,[ebx+STRUCT1.FIELD0] cmova edx,ebp sub ebp,ebp cmp ecx,01h rcl ebp,01h neg ebp add edx,[esi+edi*08h+__DIST] or ebp,edx cmp [esi+eax*08h+__DIST],ebp jle @connects mov [esi+eax*08h+__DIST],edx neg eax cmp ecx,00h mov [esi+eax*08h+__PREV],edi jnz @moveup mov ecx,[esi+__QUEUESIZE] sub ecx,01h mov [esi+__QUEUESIZE],ecx @moveup: mov eax,ecx sar ecx,01h mov ebp,[esi+ecx*08h+__PRIO] cmp eax,-2 ja @insertup cmp edx,[esi+ebp*08h+__DIST] @insertup: cmovae ebp,[ebx+STRUCT1.FIELD0] mov [esi+eax*08h+__PRIO],ebp mov [esi+ebp*08h+__CONN],eax jnae @moveup jmp @connects

#61

P.H. senior tag

2011-11-04 20:29:36 #61

P.H.

senior tag

Egy, az eredeti irodalmihoz képest szinte teljesen átfogalmazott, egy szálas algoritmus; régi fejlesztés legfrissebb állomása.
Ennél randomabb és nagyobb mennyiségű adattal dolgozó algoritmust nehéz elképzelni: ideiglenes munkaterülete és forrásadata is 100 MB nagyságrendű, cache-éhsége nem ismer határokat (2.6 GHz-es, 6 MB L3-mal ellátott K10.5 Opteronon közel 2x gyorsabb, mint 2.9 GHz-es X2 245-ön).

Az egész ~200 byte, futásideje bemeneti paraméterektől függően mégis hosszú másodpercekben mérhető; pedig van itt minden:
- a végletekig kiegyenesített kód (a megmaradt feltételes ugrások előre kiszámíthatóan "always not taken" vagy "always taken" kategóriájúak
- 4, több millió 32 bites elemből álló tömb címzése egyetlen bázisregiszterrel (pozitív és negatív oldalon egyaránt 2-2 egymás mellett, elemenként váltva)
- cache-optimalizáció 2 tömbre: az egyik olvasása/írása általában maga után vonja a másik tömb azonos elemének hozzáférését
- függőségek és decode-limitációk figyelembevételével utasítássorrend-optimalizálás AMD-re, Netburst-re és Core2-re (nem külön-külön, hanem mindenen a lehető legjobb megoldás)

Így K10.5-ön produkál X2 245-ön 0.2-0.3 IPC-t. Ennél jobbat nem is lehet elvárni tőle 32 biten; +5 register-rel még tovább lehetne gyorsítani.

(Northwood és Prescott)
@entry: // mov edi,[esi+(-1*08h)+__PRIO] // (1) 2/1 p2 LOAD (1) 2/1 p2 LOAD mov ebx,[esi+__QUEUESIZE] // (1) 2/1 p2 LOAD (1) 2/1 p2 LOAD or edx,-1 // (1) d/d p0 LOGIC (1) 1/d p0 LOGIC cmp edi,[esp+__STOPINDEX] // (2) 2/1 p01+2 ALU+LOAD (2) 1/1 p01+2 ALU+LOAD jz @finish // (1) 0/4 p0 BRANCH (1) 0/4 p0 BRANCH mov ebp,[esi+ebx*08h+__PRIO] // (1) 2/1 p2 LOAD (1) 2/1 p2 LOAD mov [esi+edi*08h+__CONN],edi // (2) 1/2 p0+3 STORE+STA (2) 1/2 p0+3 STORE+STA sub ebx,edx // (1) d/d p01 ALU (1) 1/d p01 ALU jg @finish // (1) 0/4 p0 BRANCH (1) 0/4 p0 BRANCH mov [esi+__QUEUESIZE],ebx // (2) 1/2 p0+3 STORE+STA (2) 1/2 p0+3 STORE+STA jz @block // (1) 0/1 p0 BRANCH (1) 0/1 p0 BRANCH @down: // mov ecx,edx // (1) d/d p01 ALU (1) 1/d p01 ALU add edx,edx // (1) d/d p01 ALU (1) 1/d p01 ALU mov ebx,ebp // (1) d/d p01 ALU (1) 1/d p01 ALU cmp edx,[esi+__QUEUESIZE] // (2) 2/1 p01+2 ALU+LOAD (2) 1/1 p01+2 ALU+LOAD jl @insertdown // (1) 0/4 p0 BRANCH (1) 0/4 p0 BRANCH mov eax,[esi+edx*08h+00h+__PRIO] // (1) 2/1 p2 LOAD (1) 2/1 p2 LOAD mov ebx,[esi+edx*08h-08h+__PRIO] // (1) 2/1 p2 LOAD (1) 2/1 p2 LOAD mov eax,[esi+eax*08h+__DIST] // (1) 2/1 p2 LOAD (1) 2/1 p2 LOAD jz @child // (1) 0/4 p0 BRANCH (1) 0/4 p0 BRANCH mov ebx,[esi+ebx*08h+__DIST] // (1) 2/1 p2 LOAD (1) 2/1 p2 LOAD cmp eax,ebx // (1) d/d p01 ALU (1) 1/d p01 ALU cmovnbe eax,ebx // (3) 6/3 (3) 10/3 lea ebx,[edx-01h] // (1) 2/d p01 ALU (1) 3/d p01 ALU cmovnbe edx,ebx // (3) 6/3 (3) 10/3 @child: // cmp [esi+ebp*08h+__DIST],eax // (2) 2/1 p01+2 ALU+LOAD (2) 1/1 p01+2 ALU+LOAD mov ebx,[esi+edx*08h+__PRIO] // (1) 2/1 p2 LOAD (1) 2/1 p2 LOAD cmovbe ebx,ebp // (3) 6/3 (3) 10/3 @insertdown: // -POS < -QSIZE -> UNSIGNED(-POS) < UNSIGNED(-QSIZE) mov [esi+ecx*08h+__PRIO],ebx // (2) 1/2 p0+3 STORE+STA (2) 1/2 p0+3 STORE+STA mov [esi+ebx*08h+__CONN],ecx // (2) 1/2 p0+3 STORE+STA (2) 1/2 p0+3 STORE+STA jnbe @down // (1) 0/4 p0 BRANCH (1) 0/4 p0 BRANCH @block: // mov ebx,[_POINTERARRAY] // (1) 2/1 p2 LOAD (1) 2/1 p2 LOAD mov ebx,[ebx+edi*04h] // (1) 2/1 p2 LOAD (1) 2/1 p2 LOAD movzx eax,byte ptr [ebx+STRUCT0.KOD] // (1) 2/1 p2 LOAD (1) 2/1 p2 LOAD mov cl,[ebx+STRUCT0.COUNT] // (1) 2/1 p2 LOAD (1) 2/1 p2 LOAD add ebx,STRUCT0SIZE-STRUCT1SIZE // (1) d/d p01 ALU (1) 1/d p01 ALU cmp byte ptr [esp+__WORKAREA1+eax],00h // (2) 2/1 p01+2 ALU+LOAD (2) 1/1 p01+2 ALU+LOAD jz @entry // (1) 0/4 p0 BRANCH (1) 0/4 p0 BRANCH mov [esi+__STRUCT1COUNT],cl // (1) 1/2 p0 STORE (1) 1/2 p0 STORE @connects: // sub byte ptr [esi+__STRUCT1COUNT],01h // (3) 8/4 p01+2 ALU+LOAD+STORE (3) 5/2 p01+2 ALU+LOAD+STORE js @entry // (1) 0/4 p0 BRANCH (1) 0/4 p0 BRANCH add ebx,STRUCT1SIZE // (1) d/d p01 ALU (1) 1/d p01 ALU mov eax,[ebx+STRUCT1SIZE.FIELD1] // (1) 2/1 p2 LOAD (1) 2/1 p2 LOAD movzx edx,byte ptr [ebx+STRUCT1.FIELD2] // (1) 2/1 p2 LOAD (1) 2/1 p2 LOAD mov ecx,[esi+eax*08h+__CONN] // (1) 2/1 p2 LOAD (1) 2/1 p2 LOAD test ecx,ecx // (1) d/d p0 LOGIC (1) 1/d p0 LOGIC jg @connects // (1) 0/4 p0 BRANCH (1) 0/4 p0 BRANCH @label1: // mov al,[ebx+STRUCT1.FIELD3] // (1) 2/1 p2 LOAD (1) 2/1 p2 LOAD mov ebp,[ebx+STRUCT1.FIELD4] // (1) 2/1 p2 LOAD (1) 2/1 p2 LOAD or al,[ebx+STRUCT1.FIELD5] // (2) 2/1 p0+2 LOGIC+LOAD (2) 1/1 p0+2 LOGIC+LOAD and al,[esp+__WORKAREA2+edx] // (2) 2/1 p0+2 LOGIC+LOAD (2) 1/1 p0+2 LOGIC+LOAD cmp edx,11 // (1) d/d p01 ALU (1) 1/d p01 ALU mov edx,10000*1000 // (1) d/d p01 ALU (1) 1/d p01 ALU cmovnz edx,ebp // (3) 6/3 (3) 10/3 add edx,ebp // (1) d/d p01 ALU (1) 1/d p01 ALU test al,al // (1) d/d p0 LOGIC (1) 1/d p0 LOGIC cmovnz ebp,edx // (3) 6/3 (3) 10/3 @label2: // movzx eax,byte ptr [ebx+STRUCT1.FIELD6] // (1) 2/1 p2 LOAD (1) 2/1 p2 LOAD cmp al,0FFh // (1) d/d p01 ALU (1) 1/d p01 ALU jz @label3 // (1) 0/4 p0 BRANCH (1) 0/4 p0 BRANCH lea edx,[eax+eax*04h] // (2) 5/1 p01 ALU (2) 4/1 p01 ALU add edx,edx // (1) d/d p01 ALU (1) d/d p01 ALU sub eax,100 // (1) d/d p01 ALU (1) 1/d p01 ALU cmovbe eax,edx // (3) 6/3 (3) 10/3 cmp eax,[esp+ARGUMENT0] // (2) 2/1 p01+2 ALU+LOAD (2) 1/1 p01+2 ALU+LOAD lea edx,[ebp+1000*1000] // (1) 2/d p01 ALU (1) 3/d p01 ALU cmovna ebp,edx // (3) 6/3 (3) 10/3 @label3: // mov al,[ebx+STRUCT1.FIELD7] // (1) 2/1 p2 LOAD (1) 2/1 p2 LOAD cmp al,[esp+__ARGUMENT1] // (2) 2/1 p01+2 ALU+LOAD (2) 1/1 p01+2 ALU+LOAD lea edx,[ebp+1000*1000] // (1) 2/d p01 ALU (1) 3/d p01 ALU mov eax,[ebx+STRUCT2SIZE.FIELD1] // (1) 2/1 p2 LOAD (1) 2/1 p2 LOAD cmova edx,ebp // (3) 6/3 (3) 10/3 cmp ecx,01h // (1) d/d p01 ALU (1) 1/d p01 ALU sbb ebp,ebp // (8) 6/6 p1 ALU 1 (3) 10/10 p1 ALU 1 add edx,[esi+edi*08h+__DIST] // (2) 2/1 p01+2 ALU+LOAD (2) 1/1 p01+2 ALU+LOAD or ebp,edx // (1) d/d p0 LOGIC (1) 1/d p0 LOGIC cmp [esi+eax*08h+__DIST],ebp // (2) 2/1 p01+2 ALU+LOAD (2) 1/1 p01+2 ALU+LOAD jle @connects // (1) 0/4 p0 BRANCH (1) 0/4 p0 BRANCH mov [esi+eax*08h+__DIST],edx // (2) 1/2 p0+3 STORE+STA (2) 1/2 p0+3 STORE+STA neg eax // (1) 2/d p0 LOGIC (1) 1/d p0 LOGIC cmp ecx,00h // (1) d/d p01 ALU (1) 1/d p01 ALU mov [esi+eax*08h+__PREV],edi // (2) 1/2 p0+3 STORE+STA (2) 1/2 p0+3 STORE+STA jnz @moveup // (1) 0/4 p0 BRANCH (1) 0/4 p0 BRANCH mov ecx,[esi+__QUEUESIZE] // (1) 2/1 p2 LOAD (1) 2/1 p2 LOAD sub ecx,01h // (1) d/d p01 ALU (1) 1/d p01 ALU mov [esi+__QUEUESIZE],ecx // (1) 1/2 p0 STORE (2) 1/2 p0+3 STORE+STA @moveup: // mov eax,ecx // (1) d/d p01 ALU (1) 1/d p01 ALU sar ecx,01h // (1) 4/1 p1 MMX_SHIFT (1) 1/d p1 ALU 1 mov ebp,[esi+ecx*08h+__PRIO] // (1) 2/1 p2 LOAD (1) 2/1 p2 LOAD cmp eax,-2 // (1) d/d p01 ALU (1) 1/d p01 ALU ja @insertup // (1) 0/4 p0 BRANCH (1) 0/4 p0 BRANCH cmp edx,[esi+ebp*08h+__DIST] // (2) 2/1 p01+2 ALU+LOAD (2) 1/1 p01+2 ALU+LOAD @insertup: // cmovae ebp,[ebx+STRUCT1.FIELD1] // (4) 6/3 p01+2 ALU+LOAD (4) 10/3 p01+2 ALU+LOAD mov [esi+eax*08h+__PRIO],ebp // (2) 1/2 p0+3 STORE+STA (2) 1/2 p0+3 STORE+STA mov [esi+ebp*08h+__CONN],eax // (2) 1/2 p0+3 STORE+STA (2) 1/2 p0+3 STORE+STA jnae @moveup // (1) 0/4 p0 BRANCH (1) 0/4 p0 BRANCH jmp @connects // (1) 0/1 p0 BRANCH (1) 0/1 p0 BRANCH

#60

P.H. senior tag

2011-09-30 18:15:09 #60

P.H.

senior tag

Kép forgatása a saját középpontja körül megadott szöggel. Itt már mindenképpen ügyelni kell arra, hogy a forrásképen kapott koordináta nem legyen a képen kívül. Az x87 megvalósítás régóta kész, a főciklus (az inicializáslás nem publikus ):

@rotaterowX87: mov ecx,ebx fld st(2) fsub st,st(2) not ecx fxch st(3) lea eax,[eax+ebx*04h] fld st(4) sal ecx,02h fsub st,st(2) fxch st(5) @destX87: add ecx,04h fist dword ptr [esp] mov ebp,ebx fadd st,st(3) jns @nxrotateX87 fxch imul ebp,[esp] fist dword ptr [esp] fsub st,st(2) cmp edx,ebp fxch jbe @destX87 cmp ebx,[esp] jbe @destX87 add ebp,[esp] mov ebp,[esi+ebp*04h] mov [eax+ecx],ebp jmp @destX87 @nxrotateX87: sub dword ptr [edi+_ESP],01h fcompp jg @rotaterowX87 jmp @returnROTATE

SSE2-variációban most ugyanez:

@rotateSSE2: sub dword ptr [edi+_ESP],01h mov ecx,ebx js @returnROTATE movapd xmm0,xmm5 not ecx subpd xmm5,xmm4 lea eax,[eax+ebx*04h] sal ecx,02h @destSSE2: cvtpd2dq xmm1,xmm0 add ecx,04h movd ebp,xmm1 pshuflw xmm1,xmm1,10001000b jns @rotateSSE2 pmaddwd xmm1,xmm7 addpd xmm0,xmm6 cmp ebx,ebp jbe @destSSE2 movd ebp,xmm1 cmp edx,ebp jbe @destSSE2 mov ebp,[esi+ebp*04h] mov [eax+ecx],ebp jmp @destSSE2

Prescott Celeron-on futtatva 1100*1100-as képre az x87-megoldás 55M órajel alatt fut le, az SSE2-es 49M órajel alatt.
Mindkét kód hátránya, hogy nem színhelyesek: a forrásképen a tört koordinátához legközelebbi pixelt teszik rá a célképre. Az SSE2-es program kibővíthető úgy, hogy teljesen színhelyes legyen:

uop latency/throughput subunit @rotateSSE2: // --- NORTHWOOD --- --- K8 --- sub dword ptr [edi+_ESP],01h // 3 8/4 mov ecx,ebx // 1 d/d p0/1 ALU 0/1 1 1/1 p012 ALU 012 js @returnROTATE // 1 -/4 p0 BRANCH 1 1/1 p012 ALU 012 movapd xmm0,xmm5 // 1 6/1 p0 MOV 2 2/1 p34 FA/M not ecx // 1 d/d p0/1 ALU 0/1 1 1/1 p012 ALU 012 subpd xmm5,xmm4 // 1 5/2 p1 FP_ADD 2 4/2 p3 FADD lea eax,[eax+ebx*04h] // 2 4/1 p1 ALU 1 sal ecx,02h // 1 4/1 p1 MMX_SHIFT 1 1/1 p012 ALU 012 @destSSE2: // cvttpd2dq xmm1,xmm0 // 2 9/2 p1 FP_MMX 4 8/3 p5 FMISC add ecx,04h // 1 d/d p0/1 ALU 0/1 1 1/1 p012 ALU 012 movd ebp,xmm1 // 2 11/1 p0+1 MOV+FP_MISC 3 2/2 p5 FMISC+ALU movapd xmm3,xmm1 // 1 6/1 p0 MOV 2 2/1 p34 FA/M pshuflw xmm1,xmm1,10001000b // 1 3/2 p1 MMX_SHIFT 2 2/1 p45 FA/M jns @rotateSSE2 // 1 -/4 p0 BRANCH 1 1/1 p012 ALU 012 pmaddwd xmm1,xmm7 // 1 7/2 p1 FP_MUL 2 3/2 p4 FMUL movapd xmm2,xmm0 // 1 6/1 p0 MOV 2 2/1 p34 FA/M addpd xmm0,xmm6 // 1 5/2 p1 FP_ADD 2 4/2 p3 FADD cmp ebx,ebp // 1 d/d p0/1 ALU 0/1 1 1/1 p012 ALU 012 jbe @destSSE2 // 1 -/4 p0 BRANCH 1 1/1 p012 ALU 012 movd ebp,xmm1 // 2 11/1 p0+1 MOV+FP_MISC 3 2/2 p5 FMISC+ALU cmp edx,ebp // 1 d/d p0/1 ALU 0/1 1 1/1 p012 ALU 012 jbe @destSSE2 // 1 -/4 p0 BRANCH 1 1/1 p012 ALU 012 mov ebp,[esi+ebp*04h] // 1 2/1 p2 LOAD 1 3/1 p012 AGU 0/1/2 mov [eax+ecx],ebp // 1 1/2 p0 STORE 1 3/1 p012 AGU 0/1/2 @4squareSSE2: // cvtdq2pd xmm1,xmm3 // 3 10/4 p1 FP_MMX 2 5/2 p5 FMISC lea ebp,[esi+ebp*04h] // 2 4/2 p1 ALU 1 1 2/1 p012 AGU 0/1/2 subpd xmm2,xmm1 // 1 5/2 p1 FP_ADD 2 4/2 p3 FADD cvtpd2ps xmm2,xmm2 // 2 11/2 p1 FP_MMX 2 5/2 p5 FMISC movaps xmm3,[esp+00h] // 1 7/1 p2 LOAD 2 -/2 FMISC movaps xmm1,xmm2 // 1 6/1 p0 MOV 2 2/1 p34 FA/M shufps xmm2,xmm2,11000000b // 1 5/2 p1 MMX_SHIFT 3 3/2 p4 FMUL shufps xmm1,xmm1,11010101b // 1 5/2 p1 MMX_SHIFT 3 3/2 p4 FMUL movaps [esp+10h],xmm2 // 2 7/1 p0 STORE 2 -/2 FMISC subps xmm3,xmm2 // 1 5/2 p1 FP_ADD 2 4/2 p3 FADD movaps [esp+20h],xmm1 // 2 7/1 p0 STORE 2 -/2 FMISC movaps xmm2,[esp+00h] // 1 7/1 p2 LOAD 2 -/2 FMISC movaps [esp+30h],xmm3 // 2 7/1 p0 STORE 2 -/2 FMISC subps xmm2,xmm1 // 1 5/2 p1 FP_ADD 2 4/2 p3 FADD pxor xmm3,xmm3 // 1 3/2 p1 MMX_ALU 2 2/1 p34 FA/M movaps [esp+40h],xmm2 // 2 7/1 p0 STORE 2 -/2 FMISC @toprowSSE2: // movd xmm2,[ebp+00h] // 1 8/1 p2 LOAD 2 -/1 p345 FANY movd xmm1,[ebp+04h] // 1 8/1 p2 LOAD 2 -/1 p345 FANY punpcklbw xmm2,xmm3 // 1 3/2 p1 MMX_SHIFT 2 2/2 p34 FA/M punpcklbw xmm1,xmm3 // 1 3/2 p1 MMX_SHIFT 2 2/2 p34 FA/M punpcklwd xmm2,xmm3 // 1 3/2 p1 MMX_SHIFT 2 2/2 p34 FA/M punpcklwd xmm1,xmm3 // 1 3/2 p1 MMX_SHIFT 2 2/2 p34 FA/M cvtdq2ps xmm2,xmm2 // 1 5/2 p1 FP 2 5/2 p5 FMISC cvtdq2ps xmm1,xmm1 // 1 5/2 p1 FP 2 5/2 p5 FMISC mulps xmm2,[esp+30h] // 2 13/2 p1+2 FP_MUL+LOAD 2 4/2 p3 FMUL mulps xmm1,[esp+10h] // 2 13/2 p1+2 FP_MUL+LOAD 2 4/2 p3 FMUL mulps xmm2,[esp+40h] // 2 13/2 p1+2 FP_MUL+LOAD 2 4/2 p3 FMUL mulps xmm1,[esp+40h] // 2 13/2 p1+2 FP_MUL+LOAD 2 4/2 p3 FMUL addps xmm2,xmm1 // 1 5/2 p1 FP_ADD 2 4/2 p3 FADD @leftbottomSSE2: // movd xmm1,[ebp+ebx*04h] // 1 8/1 p2 LOAD 2 -/1 p345 FANY punpcklbw xmm1,xmm3 // 1 3/2 p1 MMX_SHIFT 2 2/2 p34 FA/M punpcklwd xmm1,xmm3 // 1 3/2 p1 MMX_SHIFT 2 2/2 p34 FA/M cvtdq2ps xmm1,xmm1 // 1 5/2 p1 FP 2 5/2 p5 FMISC mulps xmm1,[esp+30h] // 2 13/2 p1+2 FP_MUL+LOAD 2 4/2 p3 FMUL mulps xmm1,[esp+20h] // 2 13/2 p1+2 FP_MUL+LOAD 2 4/2 p3 FMUL addps xmm2,xmm1 // 1 5/2 p1 FP_ADD 2 4/2 p3 FADD @rightbottomSSE2: // movd xmm1,[ebp+ebx*04h+04h] // 1 8/1 p2 LOAD 2 -/1 p345 FANY punpcklbw xmm1,xmm3 // 1 3/2 p1 MMX_SHIFT 2 2/2 p34 FA/M punpcklwd xmm1,xmm3 // 1 3/2 p1 MMX_SHIFT 2 2/2 p34 FA/M cvtdq2ps xmm1,xmm1 // 1 5/2 p1 FP 2 5/2 p5 FMISC mulps xmm1,[esp+10h] // 2 13/2 p1+2 FP_MUL+LOAD 2 4/2 p3 FMUL mulps xmm1,[esp+20h] // 2 13/2 p1+2 FP_MUL+LOAD 2 4/2 p3 FMUL addps xmm2,xmm1 // 1 5/2 p1 FP_ADD 2 4/2 p3 FADD @sumSSE2: // cvtps2dq xmm2,xmm2 // 1 5/2 p1 FP 2 5/2 p5 FMISC packssdw xmm2,xmm2 // 1 5/2 p1 MMX_SHIFT 3 3/2 p34 FA/M packuswb xmm2,xmm2 // 1 5/2 p1 MMX_SHIFT 3 3/2 p34 FA/M movd [eax+ecx],xmm2 // 2 8/2 p0+1 1 -/1 p5 FMISC jmp @destSSE2 // 1 0/1 p0 BRANCH 1 -/2 p012 ALU 0/1/2

Így színhelyesen ugyan 48 utasítás fut le a korábbi 3 helyett pixelenként (mindezt 3 XMM register-ből megoldva), viszont a korábbi 49M órajel csak 2.5x-ére (120M órajel) nőtt.
A kis Prescott villantott egyet, SSE2-kódban nehéz (volt) megverni: a K8-on a 128 bites műveletek dekódolása limitált 1/órajelre, mivel mindegyik DirectPath Double (2 uop), míg a P4 22 órajel alatt lekéri az 1 pixelre vonatkozó összes uop-ot a trace cache-ből úgy is, hogy csak 2 órajelenként kap 6-ot.
Mind a 4 pixelre a színcsatornánkénti int8->int16->int32->single konvertálási utat be kell járni a számításhoz, ezt nagyon jól kezeli a Netburst.

#59

P.H. senior tag

2011-09-30 17:38:00 #59

P.H.

senior tag

Az SSE2 egyetlen IMAC utasítást tartalmaz, 16 bites számokra használható SIMD PMADDWD-t. Mivel ez képeknél bőven elég (hacsak nem akarunk 32767x32767-nél nagyobb méretű képekkel dolgozni), ezért az előző algoritmus minden további nélkül átírható hozzá.
Azért nem csak mindegy a használata, mivel az összes Pentium 4 generáció sokkal lassabban szoroz a MUL/IMUL párossal (Nortwood: 15 órajel, Prescott: 10 órajel), mint SIMD vagy FP szinten (7-8 órajel). XMM register-ből kinyerni adatot integer register-be (pl. címzéshez) elég lassú metódus (MOVD), viszont még igy is megéri.

fcom st(2) pushad mov esi,eax fnstsw ax fld1 sub esp,_ARCSTACK fld st(2) fist dword ptr [esp] fpatan mov ecx,esp fld1 fxch st(5) fstp qword ptr [esp+_ARCCX] fld st(2) fmul st,st(0) fadd st,st(5) fsqrt sahf fdivp st(5),st fst qword ptr [ecx+_ALPHACHG] fld st(4) fst qword ptr [ecx+00h] fmul st,st(3) fst qword ptr [ecx+08h] fxch st(6) fstp qword ptr [ecx+_ARCCY] fxch st(3) fst qword ptr [ecx+_ARCERAD] jbe @initARC fxch @initARC: fld st(1) fsincos mov edi,offset(IDATA-_IDATASTART) cmp byte ptr [WDATA+_INSSET+__SSE2],0 fxch mov al,-1 fmul st,st(4) fst qword ptr [ecx+10h] fxch st(4) fst qword ptr [ecx+_ARCRADIUS] fmul fst qword ptr [ecx+18h] fxch st(2) jz @initX87 nop; nop; nop @initSSE2: mov edx,[edi+_DX] movupd xmm6,[ecx+00h] movsd xmm5,[ecx+10h] movupd xmm0,[ecx+_ARCCY] movapd xmm3,xmm6 movsd xmm4,[ecx+18h] mov [ecx+04h],offset(@arcSSE2) shufpd xmm3,xmm6,0001b unpcklpd xmm5,xmm4 movapd xmm7,xmm0 shl edx,12h xorpd xmm3,[SSE2SIGN] add edx,04h mov ecx,ebp movd xmm4,edx @arcSSE2: addpd xmm0,xmm5 test al,01h fadd st,st(4) pshufd xmm1,xmm5,01000100b cvtpd2dq xmm0,xmm0 jz @returnARC pshuflw xmm0,xmm0,00100010b movd ebp,xmm0 fcomi st,st(1) shufpd xmm5,xmm5,11b pmaddwd xmm0,xmm4 rcl al,01h movd edx,xmm0 mulpd xmm1,xmm3 mulpd xmm5,xmm6 movapd xmm0,xmm7 addpd xmm5,xmm1 jmp ecx @returnARC: fninit popad add esp,_ARCSTACK ret

Prescott Celeronon a váz lefutása ugyanarra a tesztadatra 60000 órajel helyett 52000 (13% gyorsulás), K10.5-ön 33000 órajel helyett 30000 órajel (9% gyorsulás).

#58

P.H. senior tag

2011-09-23 21:13:05 #58

P.H.

senior tag

Egy adott középpontú, adott sugarú körív összes koordinátájának (32 bites registerben 16 bit x + 16 bit y koordináta) és 32 bites képen a pixelek címeinek SSE2 kiszámítása.

bemenet:

EBP: az eljárás címe, amit minden koordinátára "meghív" EAX: a paraméter, amit átad a meghívott eljárásnak ST(0): kiindulási szög ST(1): sugár ST(2): befejezési szög ST(3): a középpont x koordinátája ST(4): a középpont y koordinátája

Az eljárás callback helyett "jumpbank", hívás és visszatérés helyett ugrás történik, az @@ARCSSE2 címre visszaugrással.

fcom st(2) pushad mov esi,eax fnstsw ax fld1 sub esp,_ARCSTACK fld st(2) fpatan mov ecx,esp fld1 fxch st(5) fstp qword ptr [esp+_ARCCX] fld st(2) fmul st,st(0) fadd st,st(5) fsqrt sahf fdivp st(5),st fst qword ptr [ecx+_ALPHACHG] fld st(4) fst qword ptr [ecx+00h] fmul st,st(3) fst qword ptr [ecx+08h] fxch st(6) fstp qword ptr [ecx+_ARCCY] fxch st(3) fst qword ptr [ecx+_ARCERAD] jbe @initARC fxch @initARC: fld st(1) fsincos mov edi,offset(IDATA-_IDATASTART) cmp byte ptr [WDATA+_INSSET+__SSE2],0 fxch mov ah,-1 fmul st,st(4) fst qword ptr [ecx+10h] fxch st(4) fst qword ptr [ecx+_ARCRADIUS] fmul fst qword ptr [ecx+18h] fxch st(2) jz @initX87 @initSSE2: movupd xmm6,[ecx+00h] movsd xmm5,[ecx+10h] movupd xmm0,[ecx+_ARCCY] movapd xmm3,xmm6 movsd xmm4,[ecx+18h] mov [ecx+04h],offset(@arcSSE2) shufpd xmm3,xmm6,0001b unpcklpd xmm5,xmm4 movapd xmm7,xmm0 xorpd xmm3,[SSE2SIGN] @arcSSE2: addpd xmm0,xmm5 test ah,41h fadd st,st(4) pshufd xmm1,xmm5,01000100b cvtsd2si ebp,xmm0 mov edx,[edi+_DX] jz @returnARC unpckhpd xmm0,xmm0 fcomi st,st(1) unpckhpd xmm5,xmm5 cvtsd2si ecx,xmm0 lahf imul edx,ebp shl ebp,10h mulpd xmm5,xmm6 add edx,ecx mulpd xmm1,xmm3 or ebp,ecx movapd xmm0,xmm7 shl edx,02h addpd xmm5,xmm1 jmp dword ptr [esp+_ARCSTACK+_EBP] @returnARC: fninit popad add esp,_ARCSTACK ret

A váz időigénye K10.5-ön 340 sugarú körre TSC-vel mérve 33000 órajel, Prescott-on 60000 órajel, ehhez jön még a jumpback eljárás lefutása.
Az @ARCSSE2 ciklus 22 utasításból áll, a 340 sugarú körön ~2150 lefutás.

Az eljárás 255000-szer kerül meghívásra különböző középpontokkal és sugarakkal egy-egy futtáskor, így összesen kb. 25 másodpercet igényel nagyon random jumpback-eljárással (ami rá is olvas a képre pixeleire).

#57

P.H. senior tag P.H. #56

2011-08-03 20:58:47 #57

P.H.

senior tag

válasz P.H. #56 üzenetére

Mindez a gyakorlatban:

#56

P.H. senior tag

2011-07-31 01:06:44 #56

P.H.

senior tag

Netburst integer optimization:

- 2 órajelenként 6 uop küldhető a Trace Cache-ből a végrehajtó egységekhez: ezt a 6 uop-ot kell a lehető legtöbb valós x86 utasításnak megfeleltetni: olyan utasításokat kell alkalmazni, amelyek 1 uop-ot generálnak. Így sem éri el a PIII szintjét sem az "utasításdekódolás" sebessége, de 1-nél magasabb uop/utasítás átlagnal nagyon esik a végrehajtás sebessége.

- ugrásmentesíteni kell mindent, amit lehet: nem csak a ciklusokat, hanem a köztük levő IF-ELSE elágazokat is, akkor is, ha ez sokkal több utasítás árán kivitelezhető; csak így lehet minimalizásni a 128 elemű (OoO-előrelátást biztosító) ROB törlésének számát.

- az ugrásmentesítéshez nem lehet használni az ADC/SBB (3-4+microcode uop, 6-10 órajel), SETcc (3 uop, 5-9 órajel) , CMOVcc (3 uop, 6-9.5 órajel) utasításokat, túl sok uop-ot (és akár microcode-kérést is) generálnak, hanem:

- az EFLAGS-hez csakis RCL reg,1 utastással szabad hozzáférni, mert a Carry Flag-et ezzel Northwood-on (4 órajel) és Prescott-on is (7 órajel) 1 uop-pal lehet előzőleg nullázott register-be írni:
xor reg,reg // clear register cmp xxx, 1 // compare values rcl reg,1 // reg <- (xxx = 0) : 1 ? 0

xor reg,reg // clear register cmp xxx, yyy // compare values rcl reg,1 // reg <- (xxx < yyy) : 1 ? 0

Ezekből egy neg vagy sub utasítással lehet FFFFFFFFh vagy 00000000h and-maskot létrehozni a további feldolgozáshoz.

- Minden memóriaírási írási művelet legalább L2 írási késleltéssel történik, mivel az L1D write-through, a módosítás »azonnal« megjelenik az L2-ben is (nincs olyan egység, ami kiszűri az azonos 64 byte-os L1D cache-line többszöri írását; ); azaz azonos adat sokszori felülírásának esélyénél érdemes tesztelni, hogy az adott terület nem tartalmazza-e már az kiírandó értéket.
Ha egy aligned 64 byte-os tartományt byte-onként írunk, akkor 64x fog kikerülni az L2-be, így érdemes a lehető legnagyobb méretben írni.

- LEA utasítások kerülendők, hacsak nem LEA reg, [reg+reg] vagy LEA reg,[reg+imm] formájúak; de inkább alkalmazandóak, mint:

- Az MUL/IMUL egész szorzások (valami x 6 érték pl.): Northwood esetén 15, Prescott esetén 10 órajelbe kerülnek ... FP-szorzás 6-8 órajel.

#55

P.H. senior tag

2011-05-17 21:47:35 #55

P.H.

senior tag

How to write 3.0 IPC code on AMD K10, avagy mit rejtenek a micro-arch leírásokban az "egyéb IPC-növelő módosítások".

A példakód (nem átfedő) memóriamásolás, ennek okáról később. A kiindulási kód:
// ESI: forráscím // EDI: célcím // ECX: a memória mérete byte-ban sub ecx,04h @copy: mov eax,[esi+ecx] mov [edi+ecx],eax sub ecx,04h jns @copy

Maximális IPC-t kizárólag akkor érhetünk el, ha csak az L1D-ben dolgozunk, ez nem kérdés. Ezt vagy azzal érhetjük el, hogy kellően kicsi a munkaterület, vagy a prefetch-re hagyatkozunk.

Ugyancsak akkor elérhető az elméleti maximum, ha csak egyszerű utasítások vagy double (itt már fontos az utasítássorrend: 1 double - 1 egyszerű - 1 double - 1 egyszerű a minta) vannak a ciklusban, semmi microcode.

Lemérve a kód K10-en 2.0 IPC. Olyan ciklusokban, ahol a következő lefutás minimálisan függ az előző eredményétől (számolt - for - ciklus), a retirementen mért IPC megegyezik az órajelenként elindított utasítások átlagával. A K10 képes órajelenként 2 load és 1 store utasításra, itt 1 load + 1 store van, miért mégis épp 2.0 az IPC? Azaz miért 2 byte/cycle a másolás sebessége?
Igen súlyos decode bottleneck van jelen: egy 3 utasítás széles microrch órajelenként 3 szekvenciális utasítást tud küldeni végrehajtásra, ezért az 1. órajelben a load+store+sub kerül küldésre, a 2. órajelben önmagában a js ugrás... és más semmi, ezzel párhuzamosan az elágazásbecslés átirányítja a végrehajtást a ciklus elejére, azaz a 3. órajelben megint a load+store+sub triót dekódolja a CPU, a 4. órajelben megint a js ugrást magában, és így tovább. Általánosságban: a rövid ciklusoknak mindig 3-mal oszható számú utasításból kell állnia , különben az elméletileg elérhető maximális IPC csökken (bármely 4 utasításos ciklusnál (3+1)/2 = 2.0 IPC-re).
Ha 4 utasításra szélesítjük a felépítést, akkor a fenti gond elfelejthető, az Intel a Core2-től kezdve nem véletlenül alkalmazza ezt (és érdemes végiggondolni, hogy a 4-ről 5-re szélesítés mennyivel kevesebb kézzelfogható előnnyel járna a befektetett bonyolultsághoz képest).

Meg kell tehát próbálni +2 hasznos utasítást belepasszírozni a ciklusba, amitől nő a teljesítőképessége. Ha pl. ilyenre írjuk át, akkor nem fog nőni, ugyanúgy 4 byte/2 órajel lesz, hiába értük el a 3.0 IPC mostmár:
sub ecx,04h add esi,ecx add edi,ecx @copy: mov eax,[esi] sub esi,04h mov [edi],eax sub edi,04h sub ecx,04h jns @copy

Viszont írjuk át erre:
sub ecx,04h and ecx,-8 @copy: mov eax,[esi+ecx] mov [edi+ecx],eax mov eax,[esi+ecx+04h] mov [edi+ecx+04h],eax sub ecx,08h jns @copy

1. órajelben a load+store+load kerül dekódolásra, a 2. órajelben a store+sub+js. Ugyancsak 3.0 IPC-nél vagyunk, viszont megnőtt a teljesítmény 8 byte/2 órajelre, duplájára.
Elvileg, mert gyakorlatilag megintcsak 2.0 IPC-t mérünk...

Ennek okáért tovább kell lapozni az opt. manualban, de még maradunk a decode-nál: a K10 aligned 32 byte-os csomagokat olvas be az L1I-ből: abban az esetben, ha az utolsó utasítás átlóg a következő 32 byte-os csomagban, akkor a decode 1 órajel késleltetést szenved el. A fenti ciklus 3+3+4+4+3+2 = 19 byte hosszú. Bármit teszünk a kóddal, akárhogy egyszerűsítjük az utasításokat, legalább 17 byte-os lesz a ciklus.
Ha a kódot nem pad-oltuk vagy nem oly módon, hogy teljesen beleférjen egy aligned 32 byte-os csomagba, akkor a dekódolás 2 helyett 3 órajelet vesz igénybe, azaz a 6 utasítás 3 órajel alatt kerül le a végrehajtó egységekhez, azaz 2.0 az elméleti maximális IPC-nk megint. Ez akár 16 byte-nál nagyobb pad-ot is jelent egy-egy ciklus előtt.
A Core2-ben egy 64 byte-os, utasításokat tartalmazó Loop Stream Detector-t alkalmaztak ezen jelenség megszüntetésére, a Nehalemben már dekódolt micro-opokat tartalmaz ugyanez az egység (ezzel onnantól megszűnik a 4-1-1-1 fused micro-op/cycle decode-megkötés is, de ez most itt nem fontos), Sandy Bridge-ben pedig nagyméretű micro-op cache van.
Mivel a K7/K8, a P3 és a PentiumM felépítés aligned 16 byte-os csomagokat olvas az L1I cache-ből, és a fenti(vel akármilyen egyenértékű) kód legalább 17 byte-os, ezért ezeken nagyon beszűkült azon algoritmusok köre, amelyek kihasználhatják az elméleti maximális 3.0 IPC végrehajtást: mindenképp bele kell férnie a ciklusnak 16 byte-be és 3 többszöröse egyszerű utasítást kell tartalmazzon; tehát a K10-nél a 32 byte-ra növelt L1I-betöltés kifejezetten ezt az IPC-növelési célt szolgálta (mindemellett csökkentette az is L1I-hozzáférések számát, azaz egy kezdetleges LSD-nek is felfoghatjuk).

Ha padding-gel megfelelően elhelyezzük a kódot, akkor K10-en a következő eredményt kapjuk:

PerfMonitor Record file Counter 0 : Non-halted clock cycles Counter 1 : Retired instructions Counter 2 : Instructions per cycle (IPC) Counter 3 : L1 Data cache accesses 50 2593.7 7746.2 3.0 5169.7 100 2564.7 7616.0 3.0 5079.9 150 2580.3 7673.6 3.0 5119.1 200 2571.2 7631.9 3.0 5090.3 250 2571.0 7649.8 3.0 5103.2 300 2571.0 7649.8 3.0 5103.2 350 2595.4 7751.0 3.0 5172.8 400 2583.2 7687.8 3.0 5128.5 450 2578.5 7671.7 3.0 5117.8 500 2582.9 7685.7 3.0 5127.1 550 2582.9 7685.7 3.0 5127.1 600 2598.1 7759.2 3.0 5178.3 650 2581.1 7681.4 3.0 5124.2 700 2587.1 7699.6 3.0 5136.3 750 2582.4 7685.6 3.0 5127.0 800 2582.4 7685.6 3.0 5127.0 850 2596.6 7754.7 3.0 5175.3 900 2528.1 7516.7 3.0 5014.3 950 2570.9 7640.2 3.0 5096.8 1000 2584.0 7689.7 3.0 5129.7 1050 2579.8 7677.3 3.0 5121.5 1100 2579.8 7677.3 3.0 5121.5 1150 2596.5 7754.4 3.0 5175.1 1200 2575.8 7665.4 3.0 5113.5 1250 2576.7 7664.7 3.0 5113.1 1300 2584.2 7691.2 3.0 5130.8 1350 2584.2 7691.2 3.0 5130.8 1400 2600.4 7765.7 3.0 5182.6 1450 2581.1 7680.9 3.0 5123.9 1500 2586.0 7696.8 3.0 5134.5 1550 2579.2 7676.2 3.0 5120.7 1600 2579.2 7676.2 3.0 5120.7 1650 2596.0 7751.1 3.0 5172.8 1700 2586.1 7698.7 3.0 5135.9 1750 2434.3 7218.5 3.0 4815.4 1800 2575.1 7652.8 3.0 5105.2 1850 2574.7 7659.2 3.0 5109.5 1900 2574.7 7659.2 3.0 5109.5 1950 2597.0 7755.8 3.0 5176.1 2000 2584.3 7690.7 3.0 5130.4

Ha a forrás és a cél memóriaterület címe 8- vagy 16-aligned, akkor alkalmazható MMX (MOVQ) vagy SSE (MOVAPS) utasítás is memóriahozzáférésre, így 8 vagy 16 byte/órajel sebesség érhető el, de ezzel még tovább nő a ciklus mérete, így még kényesebb a pad-olásra.

Igen, a fenti sima x86 ciklusban is legfejlebb 8 byte-tal többet másolunk, mint amennyi valójában a megadott méret, ezért elsősorban dinamikusan allokált memóriára alkalmazható, a stack-ből/-be másolás körülményesebb: a saját megírt memóriafoglaló eljárásunkban viszont lehetőség van minden esetben +8 dummy byte-ot foglalni; illetve akkor már 8, 16 vagy 32 byte-ra is igazítani a lefoglalt tömb címét bármely OS alatt.

#54

P.H. senior tag

2011-05-15 17:31:44 #54

P.H.

senior tag

Igencsak amatőr, soha többé el nem követendő hiba: a bt dword ptr [mem32],imm utasítás a a megadott címtől kezdve olvas be négy byte-ot, semmi esetre sem a befoglaló aligned 32 bitet.

Azaz tilos vele byte-ot címezni: pl. egy 32 bites szám előjelének Carry Flag-be másolásához a bt dword ptr [mem32+03h],07h helyett csakis a bt dword ptr [mem32],1Fh alkalmazható. Az előbbi akár 0.2-0-3 IPC-vel is visszavetheti tömör kód végrehajtását (a cachevonal-határ keresztezésekből adódó dupla L1-olvasások miatt).

#53

P.H. senior tag

2011-05-07 01:53:40 #53

P.H.

senior tag

Kissé módosítva: a verembeli változókat a hívó algoritmus kezeli/tölti fel, és némi dummy store-ral a kód is egyen(let)esebb.

lea edx,[ebp+ebp*02h-04h] xor ecx,ecx lea edi,[ebx+ebp] neg ebp @mark0: mov [ebx+edx],ecx sub edx,04h jns @mark0 mov byte ptr [edi+00h],01h @@REDUCE_ROWS: mov ebx,ebp @rowmin: mov esi,02000000h mov ecx,ebp xor edx,edx @findrowmin: cmp esi,[eax] cmovz edx,ecx cmova esi,[eax] add eax,04h add ecx,04h jnz @findrowmin sub ecx,ebp cmp esi,02000000h jz @specific add eax,ebp @subrow: xor edx,edx cmp byte ptr [eax+03h],00h cmovz edx,esi sub [eax],edx add eax,04h sub ecx,04h jnz @subrow add ebx,04h jnz @rowmin jmp @@RECUDE_COLUMNS @specific: cmp byte ptr [edi+edx],00h mov byte ptr [edi+edx],01h jnz @@ABNORMAL_EXIT add ecx,ebx sub dword ptr [esp+__SYS0],04h mov byte ptr [edi+ebx+02h],01h mov [edi+ecx*02h+__0STAR],edx jz @count_result_STACK add ebx,04h jnz @rowmin @@RECUDE_COLUMNS: sub ebx,04h sub eax,04h cmp ebx,ebp jl @@2ND_STEP test byte ptr [edi+ebx],01h jnz @@RECUDE_COLUMNS mov esi,02000000h mov ecx,ebp @findcolmin: cmp esi,[eax] cmova esi,[eax] add eax,ebp add ecx,04h jnz @findcolmin cmp esi,02000000h lea ecx,[ebp-04h] jz @@ABNORMAL_EXIT @subcol: xor edx,edx add ecx,04h jz @@RECUDE_COLUMNS sub eax,ebp cmp [eax+03h],dl cmovz edx,esi sub [eax],edx jnz @subcol mov dl,[edi+ecx+02h] or dl,[edi+ebx] mov edx,ecx jnz @subcol mov byte ptr [edi+ebx],01h sub edx,ebp mov byte ptr [edi+ecx+02h],01h sub dword ptr [esp+__SYS0],04h mov [edi+edx*02h+__0STAR],ebx jnz @subcol jmp @count_result_STACK @@ABNORMAL_EXIT: mov ebx,[esp+__MARKS] stc ret @@2ND_STEP: xor ebx,ebx xor edx,edx xor eax,eax @@3RD_STEP: mov byte ptr [edi+ebx],0FFh xor ebx,ebx mov byte ptr [edi+edx],00h mov edx,00FFFFFFh mov [edi+eax*02h+__COLON],ecx lea ecx,[ebp-04h] @chk2mtx: mov esi,eax sub eax,ebp sub ebx,ebp imul eax,ebx add ebx,ecx test esi,esi lea eax,[eax+ebx] cmovns eax,esi mov esi,[esp+__MTX] @check2col: add ecx,04h jz @@5TH_STEP cmp byte ptr [edi+ecx],00h jnz @check2col add esi,ecx sal ecx,08h mov ebx,ebp @zeroincol: sub esi,ebp mov cl,[edi+ebx+03h] cmp edx,[esi] sbb cl,00h cmovz edx,[esi] cmovz eax,ebx add ebx,04h jnz @zeroincol sar ecx,08h test edx,edx jnz @chk2mtx lea ebx,[eax+03h] sub eax,ebp add edx,[edi+eax*02h+__0STAR] jnz @@3RD_STEP sub edx,ebp jmp @newstar @@5TH_STEP: lea ebx,[ebp+03h] mov [esp+__FREE0],eax @nx5row: mov eax,edx sub ecx,edx xor eax,[edi+ebx-03h] cmovs edx,ecx mov ecx,ebp @decrease_row_free: bt dword ptr [edi+ecx],00h mov al,[esi+03h] adc al,[edi+ebx] mov eax,00000000h cmovz eax,edx sub [esi],eax add esi,04h add ecx,04h jnz @decrease_row_free add ebx,04h js @nx5row mov eax,[esp+__FREE0] xor edx,edx sub ecx,ebp div ecx lea ecx,[edx+ebp] xor edx,edx lea ebx,[ebp+eax+03h] add edx,[edi+eax*02h+__0STAR] jnz @@3RD_STEP @@4TH_STEP: sub edx,ebp jmp @newstar @0_star: mov [edi+ebx*02h+__0STAR],ecx mov ecx,[edi+eax*02h+__COLON] @newstar: mov ebx,eax lea eax,[edx-04h] @starincol: cmp [edi+eax*02h+__0STAR],ecx jz @0_star sub eax,04h jns @starincol mov [edi+ebx*02h+__0STAR],ecx @@1ST_STEP: sub dword ptr [esp+__SYS0],04h lea ebx,[edi+__0STAR] mov ecx,ebp jz @count_result_STACK @restructure: mov esi,[ebx] mov byte ptr [edi+ecx+03h],00h add ebx,08h mov byte ptr [edi+esi],01h add ecx,04h jnz @restructure jmp @@2ND_STEP @count_result_STACK: xor ecx,ecx neg ebp mov esi,[esp+__SAVE] xor eax,eax mov ebx,[esp+__MARKS] @results: mov edx,[edi+ecx*02h+__0STAR] add ecx,04h add edx,ebp add eax,[esi+edx] shr edx,02h add esi,ebp cmp ecx,ebp mov [ebx],dl lea ebx,[ebx+01h] jnz @results

#52

P.H. senior tag

2011-05-07 01:27:03 #52

P.H.

senior tag

Naívan feltételeztem, hogy itt a

"Sandy Bridge also improves performance for certain security primitives, such as the microcoded AES instructions that were added with Westmere and large number arithmetic. Sandy Bridge improves SHLD (shift left double) performance, which is used for SHA-1 hashing. The throughput for ADC (add with carry) doubled, which is used for large number routines calculations such as RSA."

félmondat azt jelenti, hogy a Physical Register File (Netburst utáni) újraélesztésével az Intel a Sandy Bridge-nél szakít a végre a (Pentium Pro óta létező) 2-forrás/uop megkötéssel, kiterjesztik 3-forrásúra őket. Sajnos nem így történt, ráadásul az összes ilyen jellegű utasításnál (ADC, SBB, SETcc, CMOVcc) majdnem ugyanúgy szenved, mint a Core2, már a decode-ot is limitálva (akár órajelenként 1 utasításra).

"Use the SETCC and CMOV instructions to eliminate unpredictable conditional branches where possible. Do not do this for predictable branches. Do not use these instructions to eliminate all unpredictable conditional branches (because using these instructions will incur execution overhead due to the requirement for executing both paths of a conditional branch). In addition, converting a conditional branch to SETCC or CMOV trades off control flow dependence for data dependence and restricts the capability of the out-of-order engine. When tuning, note that all Intel 64 and IA-32 processors usually have very high branch prediction rates. Consistently mispredicted branches are generally rare. Use these instructions only if the increase in computation time is less than the expected cost of a mispredicted branch."

"Software should follow these additional decoder guidelines:
• If you need to use multiple μop, non-microsequenced instructions, try to separate by a few single μop instructions. The following instructions are examples of multiple-μop instruction not requiring micro-sequencer:
- ADC/SBB
- CMOVcc
- Read-modify-write instructions
• If a series of multiple-μop instructions cannot be separated, try breaking the series into a different equivalent instruction sequence. For example, a series of read-modify-write instructions may go faster if sequenced as a series of readmodify + store instructions. This strategy could improve performance even if the new code sequence is larger than the original one."

A megelőző kód (63 mátrix/ezredmásodperc @ 2640 MHz) AMD-s teljesítménye ellen mutatott gyenge Intel (44 mátrix/ezredmásodperc @ 2500 MHz Core2; korábbi, még "ugrálós" kódnál ez 55 mátrix/ezredmásodperc volt) hátterében egyértelműen ez áll; és ez a Sandy Bridge-dzsel sem fog alapvetően változni (bár sokat segíthet az add/sub-macrofusion és a decode-limitet eltörlő uop-cache).
Ilyen kódoknál felértékelődik az AMD (remélhetőleg a jövőben is megtartott) "single-cycle execution" integer-felépítése.

#51

P.H. senior tag

2011-04-29 22:32:18 #51

P.H.

senior tag

mov eax,edi pushad xor ecx,ecx lea edx,[ebp+ebp*02h] lea edi,[ebx+ebp] neg ebp @mark0: sub edx,04h mov [ebx+edx],ecx jg @mark0 mov byte ptr [edi+00h],01h @@REDUCE_ROWS: mov ebx,ebp @rowmin: mov esi,02000000h mov ecx,ebp xor edx,edx @findrowmin: cmp esi,[eax] cmovz edx,ecx cmova esi,[eax] add eax,04h add ecx,04h jnz @findrowmin sub ecx,ebp cmp esi,02000000h jz @specific add eax,ebp @subrow: xor edx,edx cmp byte ptr [eax+03h],00h cmovz edx,esi sub [eax],edx add eax,04h sub ecx,04h jnz @subrow add ebx,04h jnz @rowmin jmp @@RECUDE_COLUMNS @specific: cmp byte ptr [edi+edx],00h mov byte ptr [edi+edx],01h jnz @@ABNORMAL_EXIT add ecx,ebx sub dword ptr [esp+__SYS0],04h mov byte ptr [edi+ebx+02h],01h mov [edi+ecx*02h+__0STAR],edx jz @count_result_STACK add ebx,04h jnz @rowmin @@RECUDE_COLUMNS: sub ebx,04h sub eax,04h cmp ebx,ebp jl @@2ND_STEP test byte ptr [edi+ebx],01h jnz @@RECUDE_COLUMNS mov esi,02000000h mov ecx,ebp @findcolmin: cmp esi,[eax] cmova esi,[eax] add eax,ebp add ecx,04h jnz @findcolmin cmp esi,02000000h lea ecx,[ebp-04h] jz @@ABNORMAL_EXIT @subcol: xor edx,edx add ecx,04h jz @@RECUDE_COLUMNS sub eax,ebp cmp [eax+03h],dl cmovz edx,esi sub [eax],edx jnz @subcol mov dl,[edi+ecx+02h] or dl,[edi+ebx] mov edx,ecx jnz @subcol mov byte ptr [edi+ebx],01h sub edx,ebp mov byte ptr [edi+ecx+02h],01h sub dword ptr [esp+__SYS0],04h mov [edi+edx*02h+__0STAR],ebx jnz @subcol jmp @count_result_STACK @@ABNORMAL_EXIT: add esp,20h xor eax,eax mov edx,7FFFFFFFh stc ret @@3RD_STEP: mov byte ptr [edi+ebx],0FFh mov byte ptr [edi+edx],00h mov [edi+eax*02h+__COLON],ecx @@2ND_STEP: lea ecx,[ebp-04h] xor ebx,ebx mov edx,00FFFFFFh @chk2mtx: mov esi,eax sub eax,ebp sub ebx,ebp imul eax,ebx add ebx,ecx test esi,esi lea eax,[eax+ebx] cmovns eax,esi mov esi,[esp+__MTX] @check2col: add ecx,04h jz @@5TH_STEP cmp byte ptr [edi+ecx],00h jnz @check2col add esi,ecx sal ecx,08h mov ebx,ebp @zeroincol: sub esi,ebp mov cl,[edi+ebx+03h] cmp edx,[esi] sbb cl,00h cmovz edx,[esi] cmovz eax,ebx add ebx,04h jnz @zeroincol sar ecx,08h test edx,edx jnz @chk2mtx lea ebx,[eax+03h] sub eax,ebp add edx,[edi+eax*02h+__0STAR] jnz @@3RD_STEP sub edx,ebp jmp @newstar @@5TH_STEP: lea ebx,[ebp+03h] mov [esp+__FREE0],eax @nx5row: mov eax,edx sub ecx,edx xor eax,[edi+ebx-03h] cmovs edx,ecx mov ecx,ebp @decrease_row_free: bt dword ptr [edi+ecx],00h mov al,[esi+03h] adc al,[edi+ebx] mov eax,00000000h cmovz eax,edx sub [esi],eax add esi,04h add ecx,04h jnz @decrease_row_free add ebx,04h js @nx5row mov eax,[esp+__FREE0] xor edx,edx sub ecx,ebp div ecx lea ecx,[edx+ebp] xor edx,edx lea ebx,[ebp+eax+03h] add edx,[edi+eax*02h+__0STAR] jnz @@3RD_STEP @@4TH_STEP: sub edx,ebp jmp @newstar @0_star: mov [edi+ebx*02h+__0STAR],ecx mov ecx,[edi+eax*02h+__COLON] @newstar: mov ebx,eax lea eax,[edx-04h] @starincol: cmp [edi+eax*02h+__0STAR],ecx jz @0_star sub eax,04h jns @starincol mov [edi+ebx*02h+__0STAR],ecx @@1ST_STEP: sub dword ptr [esp+__SYS0],04h mov ebx,edi mov ecx,ebp jz @count_result_STACK @restructure: mov esi,[ebx+__0STAR] mov byte ptr [edi+ecx+03h],00h add ebx,08h mov byte ptr [edi+esi],01h add ecx,04h jnz @restructure jmp @@2ND_STEP @count_result_STACK: xor ecx,ecx neg ebp xor eax,eax mov esi,[esp+__SAVE] mov ebx,[esp+__MARKS] add esp,20h @results: mov edx,[edi+ecx*02h+__0STAR] add ecx,04h add edx,ebp add eax,[esi+edx] shr edx,02h add esi,ebp cmp ecx,ebp mov [ebx],dl lea ebx,[ebx+01h] jnz @results

#50

P.H. senior tag

2011-04-14 20:32:34 #50

P.H.

senior tag

Két kódrészt az utolsó kódból - ellátva a megfelelő code-padding-gal - lemértem, a következők adódtak:

2ND_STEP: 2.0 IPC
@@2ND_STEP: lea ecx,[ebp-04h] mov edx,00FFFFFFh jmp @c2col @zeroincol: cmp edx,[esi] mov bl,[edi+eax+03h] sbb bl,00h jz @@DECIDE_NEXT_STEP @nx2mtx: sub esi,ebp add eax,04h jnz @zeroincol @c2col: mov esi,ecx add esi,[esp+__MTX] sub esi,ebp @check2col: add esi,04h add ecx,04h jz @@5TH_STEP cmp byte ptr [edi+ecx],00h mov eax,ebp jnz @check2col jmp @zeroincol

5TH_STEP: 2.7 IPC
@@5TH_STEP: lea ebx,[ebp+03h] mov esi,[esp+__MTX] @nx5row: mov eax,[edi+ebx-03h] sub ecx,edx xor eax,edx cmovs edx,ecx mov ecx,ebp @decrease_row_free: bt dword ptr [edi+ecx],00h mov al,[esi+03h] adc al,[edi+ebx] mov eax,00000000h cmovz eax,edx sub [esi],eax add esi,04h add ecx,04h jnz @decrease_row_free add ebx,04h js @nx5row

Az elsőben elég gyakoriak az (ki)ugrások, a második szinte folyamatos lefutású (mátrixsoronként 1 elágazás-tévesztés van csak)
K10.5-ön mérve:
- az overall IPC 2.4 (nem végtelen ciklusban, ezért az tartalmazza a hívó algoritmus kb. 3x ekkora kódját is), ami 80% kihasználtsága a lehetséges maximumnak
- a @@2ND_STEP 2.0 IPC, ami 66%-os kihasználtság
- a @@5TH_STEP 2.7 IPC, ez 90% kihasználtság
(Vajon ezeket az értékeket mennyiben befolyásolja, hogy a @@2ND_STEP sszámolós ciklusa 7 utasításos, a @@5TH:STEP-é pedig 9, ami passzol a K10.5 3 pipe-jához?)

A @@2ND_STEP-en lehetne javítani, de ahhoz még +1 32 bites regiszter kellene, az meg nincs; 64 biten lesz

#49

P.H. senior tag

2011-04-12 20:25:16 #49

P.H.

senior tag

Küzdök a 2 GB/32-bit thread kihasználásával régóta: pár KB-énti (egyszerre 1 struktúra) lefoglalással lassú az algoritmus (16 GB memória mellett, x64 OS alatt is), 1000-3000 db struktúra egyszerre lefoglalása esetén 1.0-1.1 GB-ig lehet elmennem (XP x64 alatt), aztán annyira menthetetlenül defragmentálódik a címtér, hogy nem lehet több ilyet egyben lefoglalni. Vajon ezen javítottak Vista/Win7 alatt?

Megoldás lehet:
- unlock-olt (movable) memóriafoglalás, de ennek túl sok költsége lesz minden hozzáféréskor lockolni (és az algoritmus olyan, hogy nem is lehet előre kiszámolni, hogy mit lehet lockolni egyszerre, tehát lock/unlock kellene elemenként)
- külön x64 process-re átírni a programrészt, de ennek felhasználhatósága korlátozott, és nem is elegáns
- egyre csökkenő struktúranagyságú memóriát lefoglalni egyszerre

Valószínűleg a legutolsó az általánosan célravezető. Meglátjuk.

#48

P.H. senior tag

2011-04-12 17:42:29 #48

P.H.

senior tag

Macro-op fusion

The Sandy Bridge can fuse two instructions into one µop in more cases than previous processors can [...].

The decoders will fuse an arithmetic or logic instruction and a subsequent conditional jump instruction into a single compute-and-branch µop in certain cases. The compute-and-branch µop is not split in two at the execution units but executed as a single µop by the branch unit at execution port 5.
The CMP, ADD and SUB instructions can fuse with signed and unsigned branch instructions. INC and DEC can fuse with signed branch instructions, and TEST and AND instructions can fuse with all branch instructions (including useless combinations), [...]
The first instruction can have an immediate operand or a memory source operand, but not both. It cannot have memory destination operand.

Megcsillagoztam azokat az utasításpárokat, amelyek elméletileg egysíthetők, nem véve figyelembe a szükséges 3 utasításos teret köztük (egyrészt az elágazás-tévesztések miatt, másrészt nem nagyon lehet előre kiszámolni, mi tartozik decode-nál ugyanabba a 4-es utasításcsoportba):

The programmer should keep fuseable arithmetic instructions together with a subsequent conditional jump rather than scheduling other instructions in-between; and there should preferably be at least three other instructions between one fuseable pair and the next fuseable pair in order to take advantage of macro-op fusion.

Az ADD és SUB bevonása a Sandy Bridge-nél a macro-op fusion-be igen hatékony lépés volt az Intel-től.

mov eax,edi pushad shl ebp,02h xor ecx,ecx lea edx,[ebp+ebp*02h] lea edi,[ebx+ebp] neg ebp @mark0: sub edx,04h mov [ebx+edx],ecx jg @mark0 mov byte ptr [edi+00h],01h @@REDUCE_ROWS: mov ebx,ebp @rowmin: mov esi,02000000h mov ecx,ebp xor edx,edx @findrowmin: cmp esi,[eax] cmovz edx,ecx cmova esi,[eax] add eax,04h * add ecx,04h * jnz @findrowmin sub ecx,ebp * cmp esi,02000000h * jz @specific add eax,ebp @subrow: xor edx,edx cmp byte ptr [eax+03h],00h cmovz edx,esi sub [eax],edx add eax,04h * sub ecx,04h * jnz @subrow * add ebx,04h * jnz @rowmin jmp @columns @specific: cmp byte ptr [edi+edx],00h mov byte ptr [edi+edx],01h jnz @@ABNORMAL_EXIT add ecx,ebx sub dword ptr [esp+__SYS0],01h mov byte ptr [edi+ebx+02h],01h mov [edi+ecx*02h+__0STAR],edx jz @count_result_STACK * add ebx,04h * jnz @rowmin @columns: mov [edi+00h],bl @@RECUDE_COLUMNS: sub ebx,04h sub eax,04h * cmp ebx,ebp * jl @@2ND_STEP test byte ptr [edi+ebx],01h jnz @@RECUDE_COLUMNS mov esi,02000000h mov ecx,ebp @findcolmin: cmp esi,[eax] cmova esi,[eax] add eax,ebp * add ecx,04h * jnz @findcolmin cmp esi,02000000h lea ecx,[ebp-04h] jz @@ABNORMAL_EXIT @subcol: xor edx,edx * add ecx,04h * jz @@RECUDE_COLUMNS sub eax,ebp cmp [eax+03h],dl cmovz edx,esi * sub [eax],edx * jnz @subcol mov dl,[edi+ecx+02h] mov byte ptr [edi+ecx+02h],01h or dl,[edi+ebx] mov edx,ecx jnz @subcol mov byte ptr [edi+ebx],01h sub edx,ebp mov byte ptr [edi+ecx+02h],01h sub dword ptr [esp+__SYS0],01h mov [edi+edx*02h+__0STAR],ebx jnz @subcol jmp @count_result_STACK @@ABNORMAL_EXIT: add esp,20h xor eax,eax mov edx,7FFFFFFFh stc ret @@3RD_STEP: mov byte ptr [edi+ebx+03h],0FFh mov byte ptr [edi+edx],00h mov [edi+eax*02h+__COLON],ecx @@2ND_STEP: lea ecx,[ebp-04h] mov edx,00FFFFFFh jmp @c2col @zeroincol: cmp edx,[esi] mov bl,[edi+eax+03h] sbb bl,00h jz @@DECIDE_NEXT_STEP @nx2mtx: sub esi,ebp * add eax,04h * jnz @zeroincol @c2col: mov esi,ecx add esi,[esp+__MTX] sub esi,ebp @check2col: add esi,04h * add ecx,04h * jz @@5TH_STEP cmp byte ptr [edi+ecx],00h mov eax,ebp jnz @check2col jmp @zeroincol @@5TH_STEP: lea ebx,[ebp+03h] mov esi,[esp+__MTX] @nx5row: mov eax,[edi+ebx-03h] sub ecx,edx xor eax,edx cmovs edx,ecx mov ecx,ebp @decrease_row_free: bt dword ptr [edi+ecx],00h mov al,[esi+03h] adc al,[edi+ebx] mov eax,00000000h cmovz eax,edx sub [esi],eax add esi,04h * add ecx,04h * jnz @decrease_row_free * add ebx,04h * js @nx5row mov eax,[esp+__FREE0] xor edx,edx mov esi,eax sub eax,[esp+__MTX] idiv ebp neg eax lea ecx,[ebp+edx] lea eax,[ebp+eax*04h] @@DECIDE_NEXT_STEP: xor edx,edx mov [esp+__FREE0],esi * add edx,[esi] * jnz @nx2mtx mov ebx,eax sub eax,ebp * add edx,[edi+eax*02h+__0STAR] * jnz @@3RD_STEP @@4TH_STEP: sub edx,ebp jmp @newstar @0_star: mov [edi+ebx*02h+__0STAR],ecx mov ecx,[edi+eax*02h+__COLON] @newstar: mov ebx,eax lea eax,[edx-04h] @starincol: * cmp [edi+eax*02h+__0STAR],ecx * jz @0_star * sub eax,04h * jns @starincol mov [edi+ebx*02h+__0STAR],ecx @@1ST_STEP: sub dword ptr [esp+__SYS0],01h mov ebx,edi mov ecx,ebp jz @count_result_STACK mov edx,[edi] @restructure: mov esi,[ebx+__0STAR] mov byte ptr [edi+ecx+03h],00h add ebx,08h mov byte ptr [edi+esi],01h * add ecx,04h * jnz @restructure mov [edi],edx jmp @@2ND_STEP @count_result_STACK: xor ecx,ecx neg ebp xor eax,eax mov esi,[esp+__SAVE] mov ebx,[esp+__MARKS] add esp,20h @results: mov edx,[edi+ecx*02h+__0STAR] add ecx,04h add edx,ebp add eax,[esi+edx] shr edx,02h add esi,ebp cmp ecx,ebp mov [ebx],dl lea ebx,[ebx+01h] jnz @results

#47

P.H. senior tag P.H. #46

2011-04-08 19:06:27 #47

P.H.

senior tag

válasz P.H. #46 üzenetére

Némi módosítással mostmár az elvárható szintet hozza a kód, folyamatosan tartja a 2.4 IPC-t.

PerfMonitor Record file Counter 0 : Non-halted clock cycles Counter 1 : Retired instructions Counter 2 : Instructions per cycle (IPC) Counter 3 : L1 Data cache refill from RAM 1000 2602.3 6239.3 2.4 0.0 1050 2625.0 6279.9 2.4 0.0 1100 2622.7 6217.2 2.4 0.0 1150 2624.9 6212.2 2.4 0.0 1200 2607.5 6200.2 2.4 0.1 1250 2626.4 6246.8 2.4 0.0 1300 2621.9 6223.3 2.4 0.0 1350 2625.4 6207.1 2.4 0.0 1400 2607.3 6176.2 2.4 0.1 1450 2624.8 6223.7 2.4 0.1 1500 2593.0 6160.8 2.4 0.1 1550 2625.6 6257.4 2.4 0.1 1600 2610.2 6214.2 2.4 0.0 1650 2621.0 6224.5 2.4 0.1 1700 2621.6 6254.4 2.4 0.0 1750 2624.4 6201.1 2.4 0.0 1800 2610.4 6156.3 2.4 0.0 1850 2625.9 6208.6 2.4 0.0 1900 2622.2 6224.9 2.4 0.0 1950 2626.3 6263.7 2.4 0.0 2000 2610.2 6255.1 2.4 0.1 2050 2625.3 6284.7 2.4 0.0 2100 2618.1 6281.4 2.4 0.0 2150 2601.0 6225.6 2.4 0.1 2200 2620.6 6289.6 2.4 0.1

Mivel korábban nem vettem figyelembe, hogy bár a LEA utasítás K10-en és Core2/Nehalem/Sandy Bridge-en 1 órajel, viszont K7/K8-on 2 órajel, Atom-on 4, Prescott-on 2.5, így ezeken nagyon nem egyenértékű a sima összeadással, ezért kivettem a felesleges LEA utasításokat; Prescott-on 10%-kal gyorsult.
Ennek további hozadéka, hogy mivel a Sandy Bridge már az ADD/SUB + Jcc párokat is tudja egyesíteni (macro-fusion), az Atom szintén tudja párosítani ezeket (én pedig korábban minden ilyen pár közé tettem a LEA utasításokat, mert nem szeretem az egymást közvetlenül követő függő integer-kódokat), ezért szinte minden ciklus profitál ebből mindkettőn.

Érdekes lesz a Bulldozer, mivel ahhoz, hogy ez a kód 2.4 IPC felett tudjon futni, a következők kellenek:
1. 3 ALU
2. legalább 2 load/cycle/thread (pl. a @@5ST_STEP 9 utasításos ciklusában 3 load, 1 load+store, 1 ugrás és 4 regiszter-utasítás van)
3. CMOVcc, ADC és SBB utasítások végrehajtása 1 órajel alatt
3. a cikluszáró ADD+Jcc párosok fúziója igencsak gyorsít (szinte minden ciklus így zárul)
4. a teljes kód elfér egy pár 100 elemű uop cache-ben

Jelen pillanatban úgy tudni, az első kettővel a Sandy Bridge és a K7-K10 sorozat rendelkezik, a harmadikkal csak a K7-K10, az utolsó 2 pedig a Sandy Bridge sajátja.
(Elvileg a kód az első 754/939 K8-as generációkon gyorsabb is, mint K10-en, mivel akkor az L1-latency csak 2 órajel volt.)
A Bulldozer 1. generációjában az első kettő kizárt, a 3. szinte biztos, az utolsó kettő lehetséges, de az eddigi információk nem említik őket. Persze ha a maximum 2.0 IPC/thread megfelelő órajellel párosul, akkor nem lehet gond.

mov eax,edi pushad shl ebp,02h xor ecx,ecx lea edx,[ebp+ebp*02h] lea edi,[ebx+ebp] neg ebp @mark0: sub edx,04h mov [ebx+edx],ecx jg @mark0 mov byte ptr [edi+00h],01h @@REDUCE_ROWS: mov ebx,ebp @rowmin: mov esi,02000000h mov ecx,ebp xor edx,edx @findrowmin: cmp esi,[eax] cmovz edx,ecx cmova esi,[eax] add eax,04h add ecx,04h jnz @findrowmin sub ecx,ebp cmp esi,02000000h jz @specific add eax,ebp @subrow: xor edx,edx cmp byte ptr [eax+03h],00h cmovz edx,esi sub [eax],edx add eax,04h sub ecx,04h jnz @subrow add ebx,04h jnz @rowmin jmp @columns @specific: cmp byte ptr [edi+edx],00h mov byte ptr [edi+edx],01h jnz @@ABNORMAL_EXIT add ecx,ebx sub dword ptr [esp+__SYS0],01h mov byte ptr [edi+ebx+02h],01h mov [edi+ecx*02h+__0STAR],edx jz @count_result_STACK add ebx,04h jnz @rowmin @columns: mov [edi+00h],bl @@RECUDE_COLUMNS: sub ebx,04h sub eax,04h cmp ebx,ebp jl @@2ND_STEP test byte ptr [edi+ebx],01h jnz @@RECUDE_COLUMNS mov esi,02000000h mov ecx,ebp @findcolmin: cmp esi,[eax] cmova esi,[eax] add eax,ebp add ecx,04h jnz @findcolmin cmp esi,02000000h lea ecx,[ebp-04h] jz @@ABNORMAL_EXIT @subcol: xor edx,edx add ecx,04h jz @@RECUDE_COLUMNS sub eax,ebp cmp [eax+03h],dl cmovz edx,esi sub [eax],edx jnz @subcol mov dl,[edi+ecx+02h] or dl,[edi+ebx] mov edx,ecx jnz @subcol mov byte ptr [edi+ebx],01h sub edx,ebp mov byte ptr [edi+ecx+02h],01h sub dword ptr [esp+__SYS0],01h mov [edi+edx*02h+__0STAR],ebx jnz @subcol jmp @count_result_STACK @@ABNORMAL_EXIT: add esp,20h xor eax,eax mov edx,7FFFFFFFh stc ret { CODE PADDING } @@3RD_STEP: mov byte ptr [edi+ebx+03h],0FFh mov byte ptr [edi+edx],00h mov [edi+eax*02h+__COLON],ecx @@2ND_STEP: {0} lea ecx,[ebp-04h] {1} mov edx,00FFFFFFh {2} jmp @c2col @zeroincol: {0} cmp edx,[esi] {1} mov bl,[edi+eax+03h] {2} sbb bl,00h {0} jz @@DECIDE_NEXT_STEP @nx2mtx: {1} sub esi,ebp {2} add eax,04h {0} jnz @zeroincol @c2col: {0} mov esi,ecx {1} add esi,[esp+__MTX] {2} sub esi,ebp @check2col: {0} add esi,04h {1} add ecx,04h {2} jz @@5TH_STEP {0} cmp byte ptr [edi+ecx],00h {1} mov eax,ebp {2} jnz @check2col {0} jmp @zeroincol @@5TH_STEP: lea ebx,[ebp+03h] mov esi,[esp+__MTX] @nx5row: mov eax,[edi+ebx-03h] sub ecx,edx xor eax,edx cmovs edx,ecx mov ecx,ebp @decrease_row_free: {0} bt dword ptr [edi+ecx],00h {1} mov al,[esi+03h] {2} adc al,[edi+ebx] {0} mov eax,00000000h {1} cmovz eax,edx {2} sub [esi],eax {0} add esi,04h {1} add ecx,04h {2} jnz @decrease_row_free add ebx,04h js @nx5row mov eax,[esp+__FREE0] xor edx,edx mov esi,eax sub eax,[esp+__MTX] idiv ebp neg eax lea ecx,[ebp+edx] lea eax,[ebp+eax*04h] @@DECIDE_NEXT_STEP: xor edx,edx mov [esp+__FREE0],esi add edx,[esi] jnz @nx2mtx mov ebx,eax sub eax,ebp add edx,[edi+eax*02h+__0STAR] jnz @@3RD_STEP @@4TH_STEP: sub edx,ebp jmp @newstar @0_star: mov [edi+ebx*02h+__0STAR],ecx mov ecx,[edi+eax*02h+__COLON] @newstar: mov ebx,eax lea eax,[edx-04h] @starincol: cmp [edi+eax*02h+__0STAR],ecx jz @0_star sub eax,04h jns @starincol mov [edi+ebx*02h+__0STAR],ecx @@1ST_STEP: sub dword ptr [esp+__SYS0],01h mov ebx,edi mov ecx,ebp jz @count_result_STACK mov edx,[edi] @restructure: {0} mov esi,[ebx+__0STAR] {1} mov byte ptr [edi+ecx+03h],00h {2} add ebx,08h {0} mov byte ptr [edi+esi],01h {1} add ecx,04h {2} jnz @restructure mov [edi],edx jmp @@2ND_STEP @count_result_STACK: xor ecx,ecx neg ebp xor eax,eax mov esi,[esp+__SAVE] mov ebx,[esp+__MARKS] add esp,20h @results: {0} mov edx,[edi+ecx*02h+__0STAR] {1} add ecx,04h {2} add edx,ebp {0} add eax,[esi+edx] {1} shr edx,02h {2} add esi,ebp {0} cmp ecx,ebp {1} mov [ebx],dl {2} lea ebx,[ebx+01h] {0} jnz @results

#46

P.H. senior tag

2011-04-06 22:31:54 #46

P.H.

senior tag

Szinte minden lépésben többé-kevésbé módosított, működő kód, de még nem végleges.

60 db 25x25 mátrix-ot old meg ezredmásodpercenként.
60x60-as bemeneti mátrixméretnél átlagos 2.4 IPC is mérhető tartósan, ilyen méretnél legalább 2-3x a gyorsulás az előző kódhoz képest..

mov eax,edi pushad shl ebp,02h xor ecx,ecx lea edx,[ebp+ebp*02h] lea edi,[ebx+ebp] neg ebp @mark0: sub edx,04h mov [ebx+edx],ecx jg @mark0 mov byte ptr [edi+00h],01h @@REDUCE_ROWS: mov ebx,ebp @rowmin: mov esi,02000000h mov ecx,ebp xor edx,edx @findrowmin: cmp esi,[eax] cmovz edx,ecx cmova esi,[eax] add ecx,04h lea eax,[eax+04h] jnz @findrowmin sub ecx,ebp cmp esi,02000000h jz @specific add eax,ebp @subrow: xor edx,edx cmp byte ptr [eax+03h],00h cmovz edx,esi sub [eax],edx sub ecx,04h lea eax,[eax+04h] jnz @subrow add ebx,04h jnz @rowmin jmp @columns @specific: cmp byte ptr [edi+edx],00h mov byte ptr [edi+edx],01h jnz @@ABNORMAL_EXIT add ecx,ebx sub dword ptr [esp+__SYS0],01h mov byte ptr [edi+ebx+02h],01h mov [edi+ecx*02h+__0STAR],edx jz @count_result_STACK add ebx,04h jnz @rowmin @columns: mov [edi+00h],bl @@RECUDE_COLUMNS: sub ebx,04h sub eax,04h cmp ebx,ebp jl @@2ND_STEP test byte ptr [edi+ebx],01h jnz @@RECUDE_COLUMNS mov esi,02000000h mov ecx,ebp @findcolmin: cmp esi,[eax] cmova esi,[eax] add eax,ebp add ecx,04h jnz @findcolmin cmp esi,02000000h lea ecx,[ebp-04h] jz @@ABNORMAL_EXIT @subcol: xor edx,edx add ecx,04h jz @@RECUDE_COLUMNS sub eax,ebp cmp [eax+03h],dl cmovz edx,esi sub [eax],edx jnz @subcol mov dl,[edi+ecx+02h] mov byte ptr [edi+ecx+02h],01h or dl,[edi+ebx] mov edx,ecx jnz @subcol mov byte ptr [edi+ebx],01h sub edx,ebp mov byte ptr [edi+ecx+02h],01h sub dword ptr [esp+__SYS0],01h mov [edi+edx*02h+__0STAR],ebx jnz @subcol jmp @count_result_STACK @@ABNORMAL_EXIT: add esp,20h xor eax,eax mov edx,7FFFFFFFh stc ret @@3RD_STEP: mov byte ptr [edi+ebx+03h],0FFh mov byte ptr [edi+edx],00h mov [edi+eax*02h+__COLON],ecx @@2ND_STEP: mov ecx,ebp mov esi,[esp+__MTX] mov edx,00FFFFFFh @nxcol: cmp byte ptr [edi+ecx],00h mov eax,ebp jnz @check @zeroinrow: cmp edx,[esi] mov bl,[edi+eax+03h] sbb bl,00h jz @minimum @nx2col: sub esi,ebp add eax,04h jnz @zeroinrow mov esi,ecx add esi,[esp+__MTX] sub esi,ebp @check: add ecx,04h lea esi,[esi+04h] jnz @nxcol @@5TH_STEP: lea ebx,[ebp+03h] mov esi,[esp+__MTX] @nx5row: mov eax,edx sub ecx,edx xor eax,[edi+ebx-03h] cmovs edx,ecx mov ecx,ebp @decrease_row_free: bt dword ptr [edi+ecx],00h mov al,[esi+03h] adc al,[edi+ebx] mov eax,00000000h cmovz eax,edx sub [esi],eax add ecx,04h lea esi,[esi+04h] jnz @decrease_row_free add ebx,04h js @nx5row mov eax,[esp+__FREE0] xor edx,edx mov esi,eax sub eax,[esp+__MTX] idiv ebp neg eax lea ecx,[ebp+edx] lea eax,[ebp+eax*04h] @minimum: xor edx,edx mov [esp+__FREE0],esi add edx,[esi] jnz @nx2col @@DECIDE_NEXT_STEP: mov ebx,eax sub eax,ebp add edx,[edi+eax*02h+__0STAR] jnz @@3RD_STEP @@4TH_STEP: sub edx,ebp jmp @newstar @0_star: mov [edi+ebx*02h+__0STAR],ecx mov ecx,[edi+eax*02h+__COLON] @newstar: mov ebx,eax lea eax,[edx-04h] @starincol: cmp [edi+eax*02h+__0STAR],ecx jz @0_star sub eax,04h jns @starincol mov [edi+ebx*02h+__0STAR],ecx @@1ST_STEP: sub dword ptr [esp+__SYS0],01h mov ebx,edi mov ecx,ebp jz @count_result_STACK mov edx,[edi] @restructure: mov esi,[ebx+__0STAR] mov byte ptr [edi+ecx+03h],00h add ecx,04h lea ebx,[ebx+08h] mov byte ptr [edi+esi],01h jnz @restructure mov [edi],edx jmp @@2ND_STEP @count_result_STACK: xor ecx,ecx neg ebp xor eax,eax mov esi,[esp+__SAVE] mov ebx,[esp+__MARKS] add esp,20h @results: mov edx,[edi+ecx*02h+__0STAR] add ecx,04h add edx,ebp add eax,[esi+edx] shr edx,02h add esi,ebp cmp ecx,ebp mov [ebx],dl lea ebx,[ebx+01h] jnz @results

#45

P.H. senior tag

2011-04-01 22:27:27 #45

P.H.

senior tag

Critital path kitakarítva, avagy egy DIV sok store-t győz.

Counter 0 : Non-halted clock cycles
Counter 1 : Retired instructions
Counter 2 : Instructions per cycle (IPC)
Counter 3 : L1 Data cache refill from RAM

223800 2616.4 5604.4 2.1 0.0 223850 2625.1 5869.5 2.2 0.0 223900 2607.2 5824.5 2.2 0.0 223950 2624.8 5906.3 2.3 0.0 224000 2621.1 5887.6 2.2 0.0 224050 2625.6 5880.5 2.2 0.0 224100 2605.2 5845.0 2.2 0.0 224150 2625.5 5871.4 2.2 0.0 224200 2621.6 5850.6 2.2 0.0 224250 2625.0 5846.2 2.2 0.0 224300 2605.7 5783.7 2.2 0.0 224350 2626.4 5367.4 2.0 0.0 224400 2607.9 5825.7 2.2 0.0 224450 2625.3 5696.0 2.2 0.0 224500 2611.4 5796.3 2.2 0.0 224550 2623.1 5902.6 2.3 0.0 224600 2621.8 5889.7 2.2 0.0 224650 2625.6 5879.4 2.2 0.0 224700 2612.9 5871.2 2.2 0.0 224750 2620.6 5908.6 2.3 0.0 224800 2622.8 5893.5 2.2 0.0

A kód, zárójelben a critical path-ok AMD-s integer port-leosztásával:

mov eax,edi pushad shl ebp,02h xor ecx,ecx lea edx,[ebp+ebp*02h] lea edi,[ebx+ebp] neg ebp @mark0: sub edx,04h mov [ebx+edx],ecx jg @mark0 @@REDUCE_ROWS: mov ebx,ebp @rowmin: mov esi,02000000h mov ecx,ebp xor edx,edx @findrowmin: cmp esi,[eax] cmovz edx,ecx cmova esi,[eax] add ecx,04h lea eax,[eax+04h] jnz @findrowmin sub ecx,ebp cmp esi,02000000h jz @specific add eax,ebp @subrow: xor edx,edx cmp byte ptr [eax+03h],00h cmovz edx,esi sub [eax],edx sub ecx,04h lea eax,[eax+04h] jnz @subrow jmp @reducenxrow @specific: test edx,edx jz @@ABNORMAL_EXIT bts dword ptr [edi+edx],00h jnc @mark @@ABNORMAL_EXIT: add esp,20h xor eax,eax mov edx,7FFFFFFFh stc ret @mark: add ecx,ebx sub dword ptr [esp+__SYS0],01h mov byte ptr [edi+ebx+02h],01h mov [edi+ecx*02h+__0STAR],edx jz @count_result_STACK @reducenxrow: add ebx,04h jnz @rowmin @@RECUDE_COLUMNS: sub ebx,04h sub eax,04h cmp ebx,ebp jl @@2ND_STEP test byte ptr [edi+ebx],01h jnz @@RECUDE_COLUMNS mov edx,02000000h mov ecx,ebp @findcolmin: cmp edx,[eax] cmova edx,[eax] add eax,ebp add ecx,04h jnz @findcolmin cmp edx,02000000h lea ecx,[ebp-04h] jz @@ABNORMAL_EXIT @subcol: xor esi,esi add ecx,04h jz @@RECUDE_COLUMNS sub eax,ebp cmp byte ptr [eax+03h],00h cmovz esi,edx sub [eax],esi jnz @subcol bts dword ptr [edi+ecx],10h jc @subcol bts dword ptr [edi+ebx],00h mov esi,ecx jc @subcol sub esi,ebp sub dword ptr [esp+__SYS0],01h mov byte ptr [eax+03h],02h mov [edi+esi*02h+__0STAR],ebx jnz @subcol jmp @count_result_STACK @@3RD_STEP: mov byte ptr [esi+03h],08h mov byte ptr [edi+ebx+03h],0FFh mov byte ptr [edi+edx],00h mov [edi+eax*02h+__COLON],ecx @@2ND_STEP: mov eax,ebp mov esi,[esp+__MTX] mov edx,00FFFFFFh @nx2row: mov bh,[edi+eax+03h] mov ecx,ebp @zeroinrow: {0} cmp edx,[esi] {1} mov bl,bh {2} sbb bl,[edi+ecx] {0} jz @minimum @nx2col: {1} add ecx,04h {2} lea esi,[esi+04h] {0} jnz @zeroinrow add eax,04h jnz @nx2row @@5TH_STEP: mov ebx,ebp mov esi,[esp+__MTX] @nx5row: mov eax,edx sub ecx,edx xor eax,[edi+ebx] cmovs edx,ecx mov ecx,ebp @decrease_row_free: {0} bt dword ptr [edi+ecx],00h {1} mov al,[esi+03h] {2} adc al,[edi+ebx+03h] {0} mov eax,00000000h {1} cmovz eax,edx {2} sub [esi],eax {0} add ecx,04h {1} lea esi,[esi+04h] {2} jnz @decrease_row_free add ebx,04h jnz @nx5row mov eax,[esp+__FREE0] xor edx,edx mov esi,eax sub eax,[esp+__MTX] idiv ebp neg eax lea ecx,[ebp+edx] lea eax,[ebp+eax*04h] @minimum: xor edx,edx mov [esp+__FREE0],esi add edx,[esi] jnz @nx2col @@DECIDE_NEXT_STEP: mov ebx,eax sub eax,ebp add edx,[edi+eax*02h+__0STAR] jnz @@3RD_STEP @@4TH_STEP: mov edx,[esp+__MTX] jmp @colon_to_star @0_star: mov ebx,eax mov byte ptr [esi+03h],00h sub esi,ecx sub eax,ebp sub esi,ebp mov ecx,[edi+eax*02h+__COLON] lea esi,[esi+ecx] @colon_to_star: mov [edi+eax*02h+__0STAR],ecx sub ecx,ebp mov byte ptr [esi+03h],02h lea esi,[edx+ecx] mov eax,ebp @search_star_in_column: cmp eax,ebx jz @nxstar test byte ptr [esi+03h],02h jnz @0_star @nxstar: sub esi,ebp add eax,04h jnz @search_star_in_column @@1ST_STEP: sub dword ptr [esp+__SYS0],01h mov ecx,ebp mov ebx,edi jz @count_result_STACK push dword ptr [edi] @restructure: {0} mov esi,[ebx+__COLON] {1} sub edx,ebp {2} mov [edi+ecx+03h],al {0} and byte ptr [edx+esi+03h],11110111b {1} mov esi,[ebx+__0STAR] {2} add ecx,04h {0} mov [ebx+__COLON],eax {1} lea ebx,[ebx+08h] {2} mov byte ptr [edi+esi],01h {0} jnz @restructure pop dword ptr [edi] jmp @@2ND_STEP @count_result_STACK: xor ecx,ecx neg ebp xor eax,eax mov esi,[esp+__SAVE] mov ebx,[esp+__MARKS] add esp,20h @results: {0} mov edx,[edi+ecx*02h+__0STAR] {1} add ecx,04h {2} add edx,ebp {0} add eax,[esi+edx] {1} shr edx,02h {2} add esi,ebp {0} cmp ecx,ebp {1} mov [ebx],dl {2} lea ebx,[ebx+01h] {0} jnz @results

#43

P.H. senior tag

2011-03-26 08:51:59 #43

P.H.

senior tag

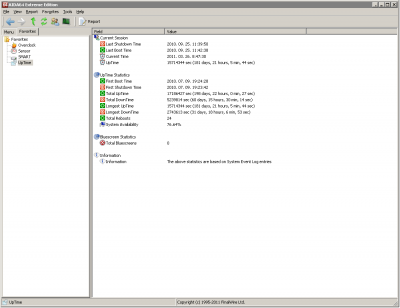

Fél év, Windows XP x64.

#42

P.H. senior tag

2011-03-25 22:25:29 #42

P.H.

senior tag

Ha ilyen nehéz 1.2 IPC fölé menni K10-en (és K10-5-ön is) FPU-ban ([link]) és integerban se nagyon könnyű olyan hasznos kódot írni, ami 2.0 IPC felett van ([link]), ésszerű döntésnek tűnik szálanként ("magonként"?) 2.0 IPC-re maximalizálni az amúgy 4 IPC-re feelkészített hardvert.

Kérdés, hogy ez mennyire használja ki a kész, meglevő software-eket. Hiszen igazán nagyot villlantani kétféleképpen lehet:
- ugyanazt a teljesítményt hozni kisebb termáis kereten belül
- jóval nagyobb terljesítményt mutatni az adott termális keretek közt
Mivel a butított Brazos-on az 1.5 IPC elérhető integerben a korábbi optimalizációs irányvonalak mentén, a minimális elvárás az 1.5 IPC a Bulldozeren is meglevő kódok esetén.

(v.ö. korábbi FPU kódok pl. itt).

#41

P.H. senior tag P.H. #39

2011-03-25 18:48:58 #41

P.H.

senior tag

válasz P.H. #39 üzenetére

a #39-beli összehasonlításban használt vonalankénti x87 kód:

sub ebp,edx sub ecx,eax pushad lea edi,[esi+...+DATA2] fild dword ptr [esp+_ECX] shl eax,10h fild dword ptr [esp+_EBP] mov esi,[esi+...DEST] fld st(1) mov ebx,[edi-..._DATA1] fabs fld st(1) fabs fcompp sub edi,ebx fnstsw ax sahf ja @inlineMOVEX mov ebp,ecx fxch @inlineMOVEX: test ebp,ebp fdiv fld1 jz @return jns @inlineSETDIR neg ebp fchs @inlineSETDIR: sahf fmul st(1),st jbe @inlineCOORDINATES fxch @inlineCOORDINATES: fild dword ptr [esp+_EDX] sar eax,10h fild dword ptr [esp+_EAX] @setpixel: cmp edx,[edi-...+_TOPLEFT] fadd st,st(2) setl cl cmp edx,[edi-...+_BOTTOM] setge ch imul edx,[edi-...+_DX] or ch,cl cmp eax,[edi-...+_RIGHT] setge cl add edx,eax or ch,cl cmp eax,[edi-...+_TOPLEFT] mov [esp+_ECX],ebx setl cl mov al,[edi+ebx-_ADDER+_DRAWCOLOR] or cl,ch jnz @continueLINE @round: add edx,[edi+ebx] add ebx,04h mov [esi+edx],al js @round mov ebx,[esp+_ECX] @continueLINE: fxch fadd st,st(3) sub ebp,01h fist dword ptr [esp+_ECX] fxch mov edx,[esp+_ECX] fist dword ptr [esp+_ECX] mov eax,[esp+_ECX] jge @setpixel fcompp @return: popad fcompp

#40

P.H. senior tag

2011-03-25 17:41:48 #40

P.H.

senior tag

Gyors o(log n) rendezési algoritmus 64 bites lebegőpontos számokra:

inicializálás:
kimenet:
ESI: az ideiglenes,32 bites elemekből álló munkatömb címe
EDI: a 32 bites munkatömb mérete
bemenet:
EAX: a 64 bites számok tömbjére mutató pointer
EDX: az értékek száma a tömbben
ESI: az ideiglenes,32 bites elemekből álló munkatömb címe
lea edx,[eax+edx*08h] fldz mov ecx,esi xor edi,edi @insert: mov [ecx],edx sub edx,08h lea ebp,[edi+01h] cmp edx,[esp+_EAX] fstp st(0) jbe @return add edi,01h fld qword ptr [edx] @moveup: lea ecx,[esi+ebp*04h] shr ebp,01h mov ebx,[esi+ebp*04h] jz @insert fcom qword ptr [ebx]; fnstsw ax; sahf jae @insert mov [ecx],ebx jmp @moveup @return:

A következő legkisebb elem lehívása:
kimenet:
EDX: a legkisebb elem pozíciója az eredeti tömmben
EDI: a 32 bites munkatömb új mérete
bemenet:
EAX: a 64 bites számok tömbjére mutató pointer
EDI: a 32 bites munkatömb jelenlegi mérete
ESI: az ideiglenes,32 bites elemekből álló munkatömb címe
or edx,-1 sub edi,01h js @invalid pushad mov edx,[esi+01h*04h] mov ebp,00000001h mov ecx,[esi+edi*04h+04h] fld qword ptr [edx] sub edx,eax fld qword ptr [ecx] mov [esp+_EDX],edx @down: mov edx,ebp lea eax,[esi+ebp*(04h*2)] add ebp,ebp cmp ebp,edi ja @insertdown mov ebx,[eax+00h] mov edx,[eax+04h] jz @child fld qword ptr [edx] fcomp qword ptr [ebx]; fnstsw ax; sahf cmovb ebx,edx {cmovb = cmovc} adc ebp,00h @child: fcom qword ptr [ebx] mov edx,ebp fnstsw ax shr edx,01h sahf mov [esi+edx*04h],ebx ja @down @insertdown: fstp st(0) mov [esi+edx*04h],ecx popad sar edx,03h @invalid: popad

A rendezés végét a negatív (-1) visszaadott pozíció jelzi, nem szükséges tesztelni a lépések számát.

#39

P.H. senior tag

2011-03-25 16:44:00 #39

P.H.

senior tag

SSE1 line algoritmus azonos stílusú vonalak láncolt listájára + 1st gen. Nerburst és K10 port elemzés:
(»port latency (uops) subunit« formában)

K10-en kb. 10%-kal gyorsabb, mint az x87-es megvalósítás, Prescott-on a sebességnövekedés több, mint kétszeres az x87-hez képest.
K10-en 1.6 IPC mérhető (kb. 30000 vonalas tesztadaton 10,5M órajel), Netburst-re visszaszámolva (ugyanazon a tesztadaton 26M órajel) 0.65 IPC.

mov ecx,[esi+_DATA1] // p2 2 (1) load p012 3 (1) AGU pushad // -vector- -vector- xorps xmm0,xmm0 // p1 2 (1) mmxalu p34 2 (1) FA/M lea edi,[esi+DATA2] // p0/1 d (1) alu p012 3 (1) AGU pcmpeqw xmm7,xmm7 // p1 2 (1) mmxalu p34 2 (1) FA/M cvtpi2ps xmm3,[edi-...+_TOPLEFT] // p1+2 10 (4) mmx+load 7 (2) xorps xmm1,xmm1 // p1 2 (1) mmxalu p34 2 (1) FA/M mov esi,[esi+...DEST] // p2 2 (1) load p012 3 (1) AGU pslld xmm7,1Fh // p1 2 (1) mmxshf p34 3 (1) FA/M cvtpi2ps xmm2,[edi-...+_RIGHTBOTTOM] // p1+2 10 (4) mmx+load 7 (2) xorps xmm5,xmm5 // p1 2 (1) mmxalu p34 2 (1) FA/M shufps xmm3,xmm2,01000000b // p1 4 (1) mmxshf p34 3 (1) FA/M sub edi,ecx // p0/1 d (1) alu p012 1 (1) ALU xorps xmm6,xmm6 // p1 2 (1) mmxalu p34 2 (1) FA/M shufps xmm3,xmm3,11011000b // p1 4 (1) mmxshf p34 3 (1) FA/M @nxline: test ebx,ebx // p0/1 d (1) alu p012 1 (1) ALU jz @return // p0 2 (1) alu p012 1 (1) ALU mov eax,[ebx+TRECORD.REF] // p2 2 (1) load p012 3 (1) AGU pcmpeqw xmm2,xmm2 // p1 2 (1) mmxalu p34 2 (1) FA/M mov ecx,[ebx+TRECORD.SELF] // p2 2 (1) load p012 3 (1) AGU mov ebp,[eax+THEADER.YCOOR] // p2 2 (1) load p012 3 (1) AGU pcmpeqw xmm4,xmm4 // p1 2 (1) mmxalu p34 2 (1) FA/M mov edx,[ecx+THEADER.YCOOR] // p2 2 (1) load p012 3 (1) AGU psrld xmm2,01h // p1 2 (1) mmxshf p34 3 (1) FA/M mov eax,[eax+THEADER.XCOOR] // p2 2 (1) load p012 3 (1) AGU mov ecx,[ecx+THEADER.XCOOR] // p2 2 (1) load p012 3 (1) AGU sub ebp,edx // p0/1 d (1) alu p012 1 (1) ALU movaps xmm6,xmm2 // p0 6 (1) mov p345 3 (1) FANY sub eax,ecx // p0/1 d (1) alu p012 1 (1) ALU pslld xmm4,25 // p1 2 (1) mmxshf p34 3 (1) FA/M cvtsi2ss xmm1,ebp // p1 10 (3) fpmmx 14 (3) mov ebx,[ebx+TRECORD.NX] // p2 2 (1) load p012 3 (1) AGU cvtsi2ss xmm0,eax // p1 10 (3) fpmmx 14 (3) andps xmm6,xmm1 // p1 2 (1) mmxalu p34 2 (1) FA/M andps xmm2,xmm0 // p1 2 (1) mmxalu p34 2 (1) FA/M psrld xmm4,02h // p1 2 (1) mmxshf p34 3 (1) FA/M comiss xmm6,xmm2 // p1 6 (2) fpadd p3 (1) FADD mov [esp+_EBX],ebx // p0+3 2 (3) alu+store p012 3 (1) AGU cmovbe ebp,eax // 6 (3) p012 1 (1) ALU cvtsi2ss xmm6,edx // p1 10 (3) fpmmx 14 (3) setbe al // p1 5 (3) alu p012 1 (1) ALU jae @inlineMOVEX // p0 2 (1) alu p012 1 (1) ALU movaps xmm2,xmm0 // p0 6 (1) mov p345 3 (1) FANY movaps xmm0,xmm1 // p0 6 (1) mov p345 3 (1) FANY movaps xmm1,xmm2 // p0 6 (1) mov p345 3 (1) FANY @inlineMOVEX: test ebp,ebp // p0/1 d (1) alu p012 1 (1) ALU cvtsi2ss xmm5,ecx // p1 10 (3) fpmmx 14 (3) jz @nxline // p0 2 (1) alu p012 1 (1) ALU divss xmm0,xmm1 // p1 23 (1) fpdiv p4 16 (1) FMUL mov ebx,[esp+_ECX] // p2 2 (1) load p012 3 (1) AGU shufps xmm4,xmm0,00000000b // p1 4 (1) mmxshf p34 3 (1) FA/M jns @inlineSETDIR // p0 2 (1) alu p012 1 (1) ALU neg ebp // p0 d (1) alu p012 1 (1) ALU xorps xmm4,xmm7 // p1 2 (1) mmxalu p34 2 (1) FA/M @inlineSETDIR: test al,al // p0/1 d (1) alu p012 1 (1) ALU mov al,[edi+ebx-_ADDER+_DRAWCOLOR] // p2 2 (1) load p012 3 (1) AGU shufps xmm5,xmm6,00000000h // p1 4 (1) mmxshf p34 3 (1) FA/M jnz @setpixel // p0 2 (1) alu p012 1 (1) ALU shufps xmm4,xmm4,00001010b // p1 4 (1) mmxshf p34 3 (1) FA/M @setpixel: movaps xmm2,xmm3 // p0 6 (1) mov p345 3 (1) FANY imul edx,[edi+ebx-_ADDER+_DX] // p1+2 15 (4) fpmul+load p0 6 (1) ALU0+AGU cmpltps xmm2,xmm5 // p1 4 (1) fpadd p3 (1) FADD add edx,ecx // p0/1 d (1) alu p012 1 (1) ALU addps xmm5,xmm4 // p1 4 (1) fpadd p3 4 (1) FADD movmskps ecx,xmm2 // p1 6 (2) fp p34 3 (1) FA/M movhlps xmm0,xmm5 // p1 4 (1) mmxshf cmp cl,05h // p0/1 d (1) alu p012 1 (1) ALU cvtss2si ecx,xmm5 // p1 8 (2) fp p3+5 8 (2) FADD+FMISC jnz @continueLINE // p0 2 (1) alu p012 1 (1) ALU @round: add edx,[edi+ebx] // p1+2 d (2) alu+load p012 4 (2) ALU+AGU add ebx,04h // p0/1 d (1) alu p012 1 (1) ALU mov [esi+edx],al // p0+3 2 (3) store p012 3 (1) AGU js @round // p0 2 (1) alu p012 1 (1) ALU mov ebx,[esp+_ECX] // p2 2 (1) load p012 3 (1) AGU @continueLINE: sub ebp,01h // p01 d (1) alu p012 1 (1) ALU cvtss2si edx,xmm0 // p1 8 (2) fp p3+5 8 (2) FADD+FMISC jge @setpixel // p0 2 (1) alu p012 1 (1) ALU mov ebx,[esp+_EBX] // p2 2 (1) load p012 3 (1) AGU jmp @nxline // p1 0 (1) alu p012 1 (2) ALU @return: popad // -vector- -vector-

#38

P.H. senior tag

2011-03-22 21:31:38 #38

P.H.

senior tag

1 GHz-es Brazos (max. 2 utasítás/órajel micro-arch) az utoljára írt kóddal: átlagosan 1.5 IPC

PerfMonitor Record file Counter 0 : Non-halted clock cycles Counter 1 : Retired uops Counter 2 : Instructions per cycle (IPC) Counter 3 : L1 Data cache misses

65950 881.3 1379.8 1.6 0.2 66000 821.5 1163.5 1.4 0.5 66050 820.2 1261.3 1.5 0.3 66100 737.5 994.7 1.3 0.8 66150 737.5 994.7 1.3 0.8 66200 842.2 1192.9 1.4 0.7 66250 801.5 1210.0 1.5 0.3 66300 767.6 994.4 1.3 1.1 66350 840.1 1273.6 1.5 0.3 66400 855.2 1334.0 1.6 0.3 66450 823.4 1196.1 1.4 0.7 66500 733.6 1016.0 1.4 0.7 66550 787.5 1134.9 1.4 0.6 66600 828.6 1204.5 1.4 0.5 66650 909.5 1380.5 1.5 0.4 66700 781.3 1157.5 1.5 0.5 66750 816.6 1163.7 1.4 0.6 66800 805.0 1149.6 1.4 0.6 66850 777.0 1089.3 1.4 0.6 66900 815.3 1205.9 1.5 0.5 66950 804.8 1222.9 1.5 0.4 67000 790.1 1026.5 1.3 0.7 67050 737.5 983.0 1.3 0.8 67100 826.8 1275.2 1.5 0.3 67150 795.9 1153.1 1.4 0.6 67200 760.8 1068.4 1.4 0.6 67250 822.5 1218.7 1.5 0.5 67300 828.5 1223.5 1.5 0.5 67350 817.5 1150.6 1.4 0.4 67400 811.8 1214.2 1.5 0.4 67450 755.6 1051.2 1.4 0.7 67500 858.5 1315.3 1.5 0.4 67550 754.6 1080.0 1.4 0.6 67600 863.4 1195.5 1.4 0.6 67650 750.7 1065.4 1.4 0.6

#37

P.H. senior tag

2011-03-19 16:40:01 #37

P.H.

senior tag

Az 5. és az 1. lépés finomhangolása után, valamint a munkaterület címe bemeneti paraméter lett (a hívó algoritmus többszálúsítása okán):

2.0 IPC-vel, 38 25x25 mátrix-ot old meg ezredmásodpercenként.

pushad shl ebp,02h xor ecx,ecx lea edx,[ebp+ebp*02h] lea edi,[ebx+ebp] neg ebp @mark0: sub edx,04h mov [ebx+edx],ecx jg @mark0 @@REDUCE_ROWS: mov ebx,ebp @rowmin: mov esi,02000000h mov ecx,ebp xor edx,edx @findrowmin: cmp esi,[eax] cmovz edx,ecx cmova esi,[eax] add ecx,04h lea eax,[eax+04h] jnz @findrowmin sub ecx,ebp cmp esi,02000000h jz @specific add eax,ebp @subrow: xor edx,edx cmp byte ptr [eax+03h],00h cmovz edx,esi sub [eax],edx sub ecx,04h lea eax,[eax+04h] jnz @subrow jmp @reducenxrow @specific: test edx,edx jz @@ABNORMAL_EXIT bts dword ptr [edi+edx],00h jnc @mark @@ABNORMAL_EXIT: add esp,20h xor eax,eax mov edx,7FFFFFFFh stc ret @mark: add ecx,ebx sub dword ptr [esp+__SYS0],01h mov byte ptr [edi+ebx+02h],01h mov [edi+ecx*02h+__0STAR],edx jz @count_result_STACK @reducenxrow: add ebx,04h jnz @rowmin @@RECUDE_COLUMNS: sub ebx,04h sub eax,04h cmp ebx,ebp jl @@2ND_STEP test byte ptr [edi+ebx],01h jnz @@RECUDE_COLUMNS mov edx,02000000h mov ecx,ebp @findcolmin: cmp edx,[eax] cmova edx,[eax] add eax,ebp add ecx,04h jnz @findcolmin cmp edx,02000000h lea ecx,[ebp-04h] jz @@ABNORMAL_EXIT @subcol: xor esi,esi add ecx,04h jz @@RECUDE_COLUMNS sub eax,ebp cmp byte ptr [eax+03h],00h cmovz esi,edx sub [eax],esi jnz @subcol bts dword ptr [edi+ecx],10h jc @subcol bts dword ptr [edi+ebx],00h mov esi,ecx jc @subcol sub esi,ebp sub dword ptr [esp+__SYS0],01h mov byte ptr [eax+03h],02h mov [edi+esi*02h+__0STAR],ebx jnz @subcol jmp @count_result_STACK @@3RD_STEP: mov byte ptr [esi+03h],08h mov byte ptr [edi+ebx+03h],0FFh mov byte ptr [edi+edx],00h mov [edi+eax*02h+__COLON],ecx @@2ND_STEP: mov eax,ebp mov esi,[esp+__MTX] mov edx,00FFFFFFh @nx2row: mov bh,[edi+eax+03h] mov ecx,ebp @zeroinrow: cmp edx,[esi] mov bl,bh sbb bl,[edi+ecx] jz @minimum @nx2col: add ecx,04h lea esi,[esi+04h] jnz @zeroinrow add eax,04h jnz @nx2row @@5TH_STEP: mov ebx,ebp mov esi,[esp+__MTX] @nx5row: mov eax,edx sub ecx,edx xor eax,[edi+ebx] cmovs edx,ecx mov ecx,ebp @decrease_row_free: bt dword ptr [edi+ecx],00h mov al,[esi+03h] adc al,[edi+ebx+03h] mov eax,00000000h cmovz eax,edx sub [esi],eax add esi,04h add ecx,04h jnz @decrease_row_free add ebx,04h jnz @nx5row mov eax,[esp+__FREE0ROW] xor edx,edx mov ecx,[esp+__FREE0COL] mov esi,[esp+__FREE0] jmp @@DECIDE_NEXT_STEP @minimum: xor edx,edx mov [esp+__FREE0ROW],eax add edx,[esi] mov [esp+__FREE0COL],ecx mov [esp+__FREE0],esi jnz @nx2col @@DECIDE_NEXT_STEP: mov ebx,eax sub eax,ebp add edx,[edi+eax*02h+__0STAR] jnz @@3RD_STEP @@4TH_STEP: mov edx,[esp+__MTX] jmp @colon_to_star @0_star: mov ebx,eax mov byte ptr [esi+03h],00h sub esi,ecx sub eax,ebp sub esi,ebp mov ecx,[edi+eax*02h+__COLON] lea esi,[esi+ecx] @colon_to_star: mov [edi+eax*02h+__0STAR],ecx sub ecx,ebp mov byte ptr [esi+03h],02h lea esi,[edx+ecx] mov eax,ebp @search_star_in_column: cmp eax,ebx jz @nxstar test byte ptr [esi+03h],02h jnz @0_star @nxstar: sub esi,ebp add eax,04h jnz @search_star_in_column @@1ST_STEP: sub dword ptr [esp+__SYS0],01h mov ecx,ebp mov ebx,edi jz @count_result_STACK push dword ptr [edi] @restructure: mov esi,[ebx+__COLON] sub edx,ebp mov [edi+ecx+03h],al and byte ptr [edx+esi+03h],11110111b mov esi,[ebx+__0STAR] add ecx,04h mov [ebx+__COLON],eax lea ebx,[ebx+08h] mov byte ptr [edi+esi],01h jnz @restructure pop dword ptr [edi] jmp @@2ND_STEP @count_result_STACK: xor ecx,ecx neg ebp xor eax,eax mov esi,[esp+__SAVE] mov ebx,[esp+__MARKS] add esp,20h @results: mov edx,[edi+ecx*02h+__0STAR] add ecx,04h add edx,ebp add eax,[esi+edx] shr edx,02h add esi,ebp cmp ecx,ebp mov [ebx],dl lea ebx,[ebx+01h] jnz @results

#36

P.H. senior tag

2011-01-12 17:59:27 #36

P.H.

senior tag

- a VectorPath PUSHAD kiváltható 3 tárolással
- a @@2ND_STEP-ben levő, körülugrált kicsi valószínűségű ág máshová került
- plusz 2 utasítás többletadminisztációval 2 keresőciklus feleslegessé vált
- a sorok és oszlopok, valamint a speciális mátrixelemek jelölő byte-értékeinek összehangolása után (mely érték 1, azaz közvetlenül másoható Carry Flag-be BT-vel regiszterhasználat nélkül; mely jelölések összege milyen esetekben pontosan 0) a @@5TH_STEP fele feleslegessé vált

2.0 IPC-vel, 36 25x25 mátrix-ot old meg ezredmásodpercenként.

pushad shl ebp,02h mov ebx,offset(MARKS) xor ecx,ecx lea edx,[ebp+ebp*02h] lea edi,[ebx+ebp] neg ebp @mark0: sub edx,04h mov [ebx+edx],ecx jg @mark0 @@REDUCE_ROWS: mov ebx,ebp @rowmin: mov esi,02000000h mov ecx,ebp xor edx,edx @findrowmin: cmp esi,[eax] cmovz edx,ecx cmova esi,[eax] add ecx,04h lea eax,[eax+04h] jnz @findrowmin sub ecx,ebp cmp esi,02000000h jz @specific add eax,ebp @subrow: xor edx,edx cmp byte ptr [eax+03h],00h cmovz edx,esi sub [eax],edx sub ecx,04h lea eax,[eax+04h] jnz @subrow jmp @reducenxrow @specific: test edx,edx jz @@ABNORMAL_EXIT bts dword ptr [edi+edx],00h jnc @mark @@ABNORMAL_EXIT: add esp,20h xor eax,eax mov edx,7FFFFFFFh stc ret @mark: add ecx,ebx sub dword ptr [esp+__SYS0],01h mov byte ptr [edi+ebx+02h],01h mov [edi+ecx*02h+__0STAR],edx jz @count_result_STACK @reducenxrow: add ebx,04h jnz @rowmin @@RECUDE_COLUMNS: sub ebx,04h sub eax,04h cmp ebx,ebp jl @@2ND_STEP test byte ptr [edi+ebx],01h jnz @@RECUDE_COLUMNS mov edx,02000000h mov ecx,ebp @findcolmin: cmp edx,[eax] cmova edx,[eax] add eax,ebp add ecx,04h jnz @findcolmin cmp edx,02000000h lea ecx,[ebp-04h] jz @@ABNORMAL_EXIT @subcol: xor esi,esi add ecx,04h jz @@RECUDE_COLUMNS sub eax,ebp cmp byte ptr [eax+03h],00h cmovz esi,edx sub [eax],esi jnz @subcol bts dword ptr [edi+ecx],10h jc @subcol bts dword ptr [edi+ebx],00h mov esi,ecx jc @subcol sub esi,ebp sub dword ptr [esp+__SYS0],01h mov byte ptr [eax+03h],02h mov [edi+esi*02h+__0STAR],ebx jnz @subcol jmp @count_result_STACK @@3RD_STEP: mov byte ptr [esi+03h],08h mov byte ptr [edi+ebx+01h],0FFh mov byte ptr [edi+edx],00h mov [edi+eax*02h+__COLON],ecx @@2ND_STEP: mov eax,ebp mov edx,00FFFFFFh mov esi,[esp+__MTX] @nx2row: mov ecx,ebp mov bh,[edi+eax+01h] @zeroinrow: cmp edx,[esi] mov bl,bh sbb bl,[edi+ecx] jz @minimum @nx2col: add ecx,04h lea esi,[esi+04h] jnz @zeroinrow add eax,04h jnz @nx2row @@5TH_STEP: mov ebx,ebp mov esi,[esp+__MTX] @nx5row: movsx eax,byte ptr [edi+ebx+01h] mov ecx,ebp xor eax,edx jns @decrease_row_free neg edx @decrease_row_free: bt dword ptr [edi+ecx],00h mov al,[esi+03h] adc al,[edi+ebx+01h] mov eax,00000000h cmovz eax,edx sub [esi],eax add esi,04h add ecx,04h jnz @decrease_row_free add ebx,04h jnz @nx5row mov eax,[esp+__FREE0ROW] xor edx,edx mov ecx,[esp+__FREE0COL] mov esi,[esp+__FREE0] jmp @@DECIDE_NEXT_STEP @minimum: xor edx,edx mov [esp+__FREE0ROW],eax add edx,[esi] mov [esp+__FREE0COL],ecx mov [esp+__FREE0],esi jnz @nx2col @@DECIDE_NEXT_STEP: mov ebx,eax sub eax,ebp add edx,[edi+eax*02h+__0STAR] jnz @@3RD_STEP @@4TH_STEP: mov edx,[esp+__MTX] jmp @colon_to_star @0_star: mov ebx,eax mov byte ptr [esi+03h],00h sub esi,ecx sub eax,ebp sub esi,ebp mov ecx,[edi+eax*02h+__COLON] lea esi,[esi+ecx] @colon_to_star: mov [edi+eax*02h+__0STAR],ecx sub ecx,ebp mov byte ptr [esi+03h],02h lea esi,[edx+ecx] mov eax,ebp @search_star_in_column: test byte ptr [esi+03h],02h jz @nxstar cmp eax,ebx jnz @0_star @nxstar: sub esi,ebp add eax,04h jnz @search_star_in_column @@1ST_STEP: sub dword ptr [esp+__SYS0],01h lea ebx,[edi+__COLON] mov ecx,ebp jz @count_result_STACK @restructure: mov esi,[ebx] sub edx,ebp mov [edi+ecx],eax and byte ptr [edx+esi+03h],11110111b add ecx,04h mov [ebx],eax lea ebx,[ebx+08h] jnz @restructure mov ebx,edi mov eax,ebp mov ecx,[edi+00h] @markcol: mov edx,[ebx+__0STAR] add eax,04h lea ebx,[ebx+08h] mov byte ptr [edi+edx],01h jnz @markcol mov [edi+00h],ecx jmp @@2ND_STEP @count_result_STACK: xor ecx,ecx neg ebp xor eax,eax mov esi,[esp+__SAVE] mov ebx,[esp+__MARKS] add esp,20h @results: mov edx,[edi+ecx*02h+__0STAR] add ecx,04h add edx,ebp add eax,[esi+edx] shr edx,02h add esi,ebp cmp ecx,ebp mov [ebx],dl lea ebx,[ebx+01h] jnz @results

#35

P.H. senior tag

2011-01-09 15:39:43 #35

P.H.

senior tag

Korrekció: benne maradt néhány letiltott utasítás.
A @@2ND_STEP így néz ki:

@@2ND_STEP: mov esi,[esp+__MTX] sub esp,20h mov eax,ebp mov edx,00FFFFFFh @nx2row: mov ecx,ebp @zeroinrow: mov bl,[edi+ecx] cmp edx,[esi] adc bl,[edi+eax+01h] jnz @nx2col xor edx,edx add esp,20h add edx,[esi] jz @@DECIDE_NEXT_STEP pushad @nx2col: add ecx,04h lea esi,[esi+04h] jnz @zeroinrow add eax,04h jnz @nx2row

#34

P.H. senior tag

2011-01-09 15:27:04 #34

P.H.

senior tag

Nem hagy(ott) nyugodni a kisördög. A teljesen 32 bitesre átírással megnyílt pár lehetőség: külön jelölő byte az oszlopnak, külön a sornak, külön a bevezető sorjelölésnek, így sikerült drasztikusan csökkenteni a load-op-store utasításokat, sima store-ral helyettesítve őket.

Kombinálva ezt az AMD 2 load/cycle felépítésével, sikerült elérni a 30 db 25x25-ös mátrix per ezredmásodperc teljesítményt, 2.6 GHz-es Shanghai-on.

Csak Intel-en ne lenne fele ilyen gyors így, 2.5 GHz Core2-n tesztelve... (Sandy Bridge-ig, ami ugyancsak 2 load/cycle felépítésű - lesz -).

Az algoritmuson látható, hogy egyetlen szorzáson kívül összeadás, kivonásnál és bitmanipulációknál bonyolultabb utasítás nincs benne benne (ADC, SBB és CMOVcc viszont elég sok van), a skálázott memóriahozzáférést sem használom már ki, viszont egy pointer-rel két adatterületet is címzek, egyet-egyet a pozitív és a negatív oldalán.

pushad lea edx,[ebp*08h] mov ebx,offset(MARKS) xor ecx,ecx lea edi,[ebx+ebp*04h] imul ebp,BYTE(-4) @mark0: sub edx,04h mov [ebx+edx],ecx jg @mark0 @@REDUCE_ROWS: mov ebx,ebp @rowmin: mov esi,01000000h mov ecx,ebp xor edx,edx @findrowmin: cmp esi,[eax] cmovz edx,ecx cmova esi,[eax] add ecx,04h lea eax,[eax+04h] jnz @findrowmin sub ecx,ebp cmp esi,01000000h jz @specific add eax,ebp @subrow: xor edx,edx cmp byte ptr [eax+03h],00h cmovz edx,esi sub [eax],edx sub ecx,04h lea eax,[eax+04h] jnz @subrow jmp @reducenxrow @specific: test edx,edx jz @@ABNORMAL_EXIT bts dword ptr [edi+edx],00h jnc @mark @@ABNORMAL_EXIT: add esp,20h xor eax,eax mov edx,7FFFFFFFh stc ret @mark: add ecx,ebx sub dword ptr [esp+__SYS0],01h mov byte ptr [edi+ebx+02h],01h mov [edi+ecx],edx jz @count_result_STACK @reducenxrow: add ebx,04h jnz @rowmin @@RECUDE_COLUMNS: sub ebx,04h sub eax,04h cmp ebx,ebp jl @@2ND_STEP test byte ptr [edi+ebx],01h jnz @@RECUDE_COLUMNS mov edx,01000000h mov ecx,ebp @findcolmin: cmp edx,[eax] cmova edx,[eax] add eax,ebp add ecx,04h jnz @findcolmin cmp edx,01000000h lea ecx,[ebp-04h] jz @@ABNORMAL_EXIT @subcol: xor esi,esi add ecx,04h jz @@RECUDE_COLUMNS sub eax,ebp cmp byte ptr [eax+03h],00h cmovz esi,edx sub [eax],esi jnz @subcol bts dword ptr [edi+ecx],10h jc @subcol bts dword ptr [edi+ebx],00h mov esi,ecx jc @subcol sub esi,ebp sub dword ptr [esp+__SYS0],01h mov byte ptr [eax+03h],01h mov [edi+esi],ebx jnz @subcol jmp @count_result_STACK @@3RD_STEP: mov byte ptr [esi+03h],02h mov byte ptr [edi+ebx+01h],01h mov byte ptr [edi+edx],00h @@2ND_STEP: mov esi,[esp+__MTX] sub esp,20h mov eax,ebp mov edx,00FFFFFFh @nx2row: mov bh,[edi+eax+01h] mov ecx,ebp @zeroinrow: mov bl,[edi+ecx] and bl,01h cmp edx,[esi] adc bl,[edi+eax+01h] jnz @nx2col xor edx,edx add esp,20h add edx,[esi] jz @@DECIDE_NEXT_STEP pushad @nx2col: add ecx,04h lea esi,[esi+04h] jnz @zeroinrow add eax,04h jnz @nx2row @@5TH_STEP: mov ebx,ebp mov esi,[esp+_SAVE+__MTX] @nx5row: cmp byte ptr [edi+ebx+01h],00h mov ecx,ebp jnz @increase_double_markeds @decrease_row_free: bt dword ptr [edi+ecx],00h mov al,[esi+03h] adc al,00h mov eax,00000000h cmovz eax,edx sub [esi],eax add ecx,04h lea esi,[esi+04h] jnz @decrease_row_free jmp @step5row @increase_double_markeds: mov al,[esi+03h] and al,11111100b bt dword ptr [edi+ecx],00h sbb al,00h mov eax,00000000h cmovc eax,edx add [esi],eax add ecx,04h lea esi,[esi+04h] jnz @increase_double_markeds @step5row: add ebx,04h jnz @nx5row popad xor edx,edx @@DECIDE_NEXT_STEP: mov ebx,eax sub eax,ebp add edx,[edi+eax] jnz @@3RD_STEP @@4TH_STEP: mov edx,[esp+__MTX] @colon_to_star: mov [edi+eax],ecx sub ecx,ebp mov byte ptr [esi+03h],01h lea esi,[edx+ecx] mov eax,ebp mov byte ptr [edi+ebx+01h],00h @search_star_in_column: test byte ptr [esi+03h],01h jz @nxstar cmp eax,ebx jnz @0_star @nxstar: sub esi,ebp add eax,04h jnz @search_star_in_column jmp @@1ST_STEP @0_star: mov ebx,eax mov byte ptr [esi+03h],00h sub eax,ebp sub esi,ecx mov dword ptr [edi+eax],00000000h mov ecx,ebp @search_colon_in_row: test byte ptr [esi+03h],02h jnz @colon_to_star add ecx,04h lea esi,[esi+04h] jnz @search_colon_in_row @error: nop @@1ST_STEP: sub dword ptr [esp+__SYS0],01h jz @count_result_STACK mov ebx,ebp mov ecx,[edi+00h] jmp @nxclear @clear_colon: and byte ptr [esi+03h],11111101b add eax,04h lea esi,[esi+04h] jnz @clear_colon @nxclear: mov eax,ebp @markedrow: cmp byte ptr [edi+ebx+01h],00h mov esi,edx mov dword ptr [edi+ebx],00000000h jnz @clear_colon sub edx,ebp add ebx,04h jnz @markedrow @markcol: mov edx,[edi+ebx] add eax,04h lea ebx,[ebx+04h] mov byte ptr [edi+edx],01h jnz @markcol mov [edi+00h],ecx jmp @@2ND_STEP @count_result_STACK: xor ecx,ecx neg ebp xor eax,eax mov esi,[esp+__SAVE] mov ebx,[esp+__MARKS] add esp,20h @results: mov edx,[edi+ecx] add ecx,04h add edx,ebp add eax,[esi+edx] shr edx,02h add esi,ebp cmp ecx,ebp mov [ebx],dl lea ebx,[ebx+01h] jnz @results

#33

P.H. senior tag

2011-01-08 16:46:46 #33

P.H.

senior tag

Kissé átszerkesztve a teljes algoritmust (teljesen 32 bites adatokon dolgozik) az utasításszám csökkent.
Generálisan AMD-re és Intel-re:

pushad mov ebx,offset(MARKS) lea edx,[ebp+ebp] xor ecx,ecx lea edi,[ebx+ebp*04h] imul ebp,BYTE(-4) @mark0: sub edx,01h mov [ebx],ecx lea ebx,[ebx+04h] jg @mark0 @@REDUCE_ROWS: mov [esp+__SYS0],ebp mov ebx,ebp @rowmin: mov ecx,ebp mov esi,01000000h xor edx,edx @findrowmin: cmp esi,[eax] cmovz edx,ecx cmova esi,[eax] add ecx,04h lea eax,[eax+04h] jnz @findrowmin sub ecx,ebp cmp esi,01000000h jz @specific add eax,ebp @subrow: xor edx,edx cmp byte ptr [eax+03h],00h cmovz edx,esi sub [eax],edx sub ecx,04h lea eax,[eax+04h] jnz @subrow jmp @reducenxrow @specific: test edx,edx jz @@ABNORMAL_EXIT test byte ptr [edi+edx],01h jz @mark @@ABNORMAL_EXIT: add esp,20h stc ret @mark: or byte ptr [edi+ebx],10h add ecx,ebx or byte ptr [edi+edx],01h add dword ptr [esp+__SYS0],04h mov [edi+ecx],edx jz @count_result_STACK @reducenxrow: add ebx,04h jnz @rowmin @@RECUDE_COLUMNS: sub ebx,04h sub eax,04h cmp ebx,ebp jl @@2ND_STEP test byte ptr [edi+ebx],01h jnz @@RECUDE_COLUMNS mov edx,01000000h mov ecx,ebp @findcolmin: cmp edx,[eax] cmova edx,[eax] add eax,ebp add ecx,04h jnz @findcolmin cmp edx,01000000h lea ecx,[ebp-04h] jz @@ABNORMAL_EXIT @subcol: xor esi,esi add ecx,04h jz @@RECUDE_COLUMNS sub eax,ebp cmp byte ptr [eax+03h],00h cmovz esi,edx sub [eax],esi jnz @subcol bts dword ptr [edi+ecx],04h jc @subcol bts dword ptr [edi+ebx],00h mov esi,ecx jc @subcol sub esi,ebp add dword ptr [esp+__SYS0],04h mov byte ptr [eax+03h],01h mov [edi+esi],ebx jnz @subcol jmp @count_result_STACK @@3RD_STEP: or byte ptr [edi+ebx],02h mov byte ptr [esi+03h],02h and byte ptr [edi+edx],11111110b @@2ND_STEP: mov esi,[esp+__MTX] sub esp,20h mov ebx,ebp mov edx,00FFFFFFh @nx2row: bt dword ptr [edi+ebx],01h mov ecx,ebp setc ah @zeroinrow: mov al,[edi+ecx] and al,01h cmp edx,[esi] adc al,ah jnz @nx2col xor edx,edx add esp,20h add edx,[esi] jz @@DECIDE_NEXT_STEP pushad @nx2col: add ecx,04h lea esi,[esi+04h] jnz @zeroinrow add ebx,04h jnz @nx2row @@5TH_STEP: mov esi,[esp+_SAVE+__MTX] mov ebx,ebp @nx5row: test byte ptr [edi+ebx],02h mov ecx,ebp jnz @increase_double_markeds @decrease_row_free: bt dword ptr [edi+ecx],00h mov al,[esi+03h] adc al,00h mov eax,00000000h cmovz eax,edx sub [esi],eax add ecx,04h lea esi,[esi+04h] jnz @decrease_row_free jmp @step5row @increase_double_markeds: mov al,[esi+03h] and al,11111100b bt dword ptr [edi+ecx],00h sbb al,00h mov eax,00000000h cmovc eax,edx add [esi],eax add ecx,04h lea esi,[esi+04h] jnz @increase_double_markeds @step5row: add ebx,04h jnz @nx5row popad xor edx,edx @@DECIDE_NEXT_STEP: mov eax,ebx sub eax,ebp add edx,[edi+eax] jnz @@3RD_STEP @@4TH_STEP: mov edx,[esp+__MTX] @colon_to_star: mov [edi+eax],ecx sub ecx,ebp mov byte ptr [esi+03h],01h lea esi,[edx+ecx] mov eax,ebp and byte ptr [edi+ebx],11111101b @search_star_in_column: test byte ptr [esi+03h],01h jz @nxstar cmp eax,ebx jnz @0_star @nxstar: sub esi,ebp add eax,04h jnz @search_star_in_column jmp @@1ST_STEP @0_star: mov ebx,eax mov byte ptr [esi+03h],00h sub eax,ebp sub esi,ecx mov dword ptr [edi+eax],00000000h mov ecx,ebp @search_colon_in_row: test byte ptr [esi+03h],02h jnz @colon_to_star add ecx,04h lea esi,[esi+04h] jmp @search_colon_in_row @@1ST_STEP: add dword ptr [esp+__SYS0],04h jz @count_result_STACK mov ebx,ebp mov ecx,[edi+00h] jmp @nxclear @clear_colon: and byte ptr [esi+03h],11111101b add eax,04h lea esi,[esi+04h] jnz @clear_colon @nxclear: mov eax,ebp @markedrow: test byte ptr [edi+ebx],02h mov esi,edx mov byte ptr [edi+ebx],00h jnz @clear_colon sub edx,ebp add ebx,04h jnz @markedrow @markcol: mov edx,[edi+ebx] add eax,04h lea ebx,[ebx+04h] mov byte ptr [edi+edx],01h jnz @markcol mov [edi+00h],ecx jmp @@2ND_STEP @count_result_STACK: xor ecx,ecx neg ebp xor eax,eax mov esi,[esp+__SAVE] mov ebx,[esp+__MARKS] add esp,20h @results: mov edx,[edi+ecx] add ecx,04h add edx,ebp add eax,[esi+edx] shr edx,02h add esi,ebp cmp ecx,ebp mov [ebx],dl lea ebx,[ebx+01h] jnz @results

#32

P.H. senior tag

2011-01-06 18:02:48 #32

P.H.

senior tag

Kód, még jobban kiegyenesítve, mostmár a teljes mártix egy ciklus, egy-egy sora helyett. AMD-n 2.3 IPC.

@@2ND_STEP: neg ebp mov esi,[esp+__MTX] sub esp,20h mov ebx,ebp mov edx,00FFFFFFh mov ecx,ebp @zeroinrow: bt dword ptr [edi+ebx],01h setc ah mov al,[edi+ecx] and al,01h cmp edx,[esi] adc al,ah jnz @nx2col xor edx,edx add esp,20h add edx,[esi] jz @@DECIDE_NEXT_STEP pushad @nx2col: add cl,01h lea esi,[esi+04h] cmovz ecx,ebp adc ebx,00h jnz @zeroinrow

Most szembesültem először azzal igazán, hogy az AMD féle generális "single cycle execution" + a 2 loads/cycle felépítésre megírt program Intel-en (Core2) fájóan lassabb, mint AMD-n. No ekkor mit lehet csinálni? Az általános gyors vagy AMD-specializált (de az általánosan elterjedt CPU-kon lassabb) megoldás a jobb?

#31

P.H. senior tag

2011-01-06 14:58:15 #31

P.H.

senior tag

@@2ND_STEP újra módosítva, mostmár az Intel CPU-kon is hozza a 2.0 IPC-t, így a teljes algoritmus is (Intel esetében az ADC és SBB legalább Pentium Pro óta, a CMOVcc legalább Core2 óta 2 micro-op, egészen Nehalem-ig :(( , AMD-nél K7 óta 1 micro-op, 1 órajel lefutási idővel; pedig ezek az ugrásmentesítés és az ILP-kihasználás alapkövei a SETcc mellett).

Mivel az utasításszám is csökkent és a belső ciklustörzsből is kiemelhető pár utasítás, így AMD-n is gyorsabb az előzőnél egy kicsivel.

Az első adandó alkalommal lemér(et)em Bobcat-on is. Ha ott is tudja hozni a 2 körüli IPC-t, akkor mivel nagyon hasonlóak felépítésben - a Bulldozer az emelt órajeleivel valóban speed racer lesz integer-ben - ha marad a legtöbb integer utasítás 1 órajeles lefutási értéke.

@@2ND_STEP: xor ebx,ebx xor ecx,ecx mov esi,[esp+_SAVE+__MTX] sub ebx,ebp mov edx,00FFFFFFh @free0: bt dword ptr [edi+ebx],01h setc ah sub ecx,ebp @zeroinrow: mov al,[edi+ecx] and al,01h cmp edx,[esi] adc al,ah jnz @nx2col xor edx,edx add esp,20h add edx,[esi] pushad jz @@DECIDE_NEXT_STEP @nx2col: add ecx,01h lea esi,[esi+04h] jnz @zeroinrow add ebx,01h jnz @free0

#30

P.H. senior tag P.H. #29

2011-01-04 19:10:20 #30

P.H.

senior tag

válasz P.H. #29 üzenetére

Lemérve.

Előző:
"Algoritmusban felhasználásra kihegyezve (több 100000 lefutás); Shanghai-on 1.4 IPC, ezredmásodpercenként legalább 20 db 25x25-ös mátrix megoldása."

Az újjal:
"Algoritmusban felhasználásra kihegyezve (több 100000 lefutás); Shanghai-on 1.9 IPC, ezredmásodpercenként legalább 28 db 25x25-ös mátrix megoldása."

#29

P.H. senior tag P.H. #28

2011-01-04 18:58:54 #29

P.H.

senior tag

válasz P.H. #28 üzenetére

@@2ND_STEP lecserélve, "kiegyenesítve", így már 0.9 IPC helyett hozza a 2.0 IPC-t, kevesebb utasítással.
A teljes, előzőekben említett algoritmus IPC-je így már (mivel a 2. step lefutása a leggyakoribb) 1.9 körüli.

Carry Flag a programozó legjobb barátja ... legalábbis AMD-n

@@2ND_STEP: xor ecx,ecx xor ebx,ebx mov esi,[esp+_SAVE+__MTX] mov edx,00FFFFFFh sub ebx,ebp @free0: sub ecx,ebp @zeroinrow: bt dword ptr [edi+ebx],01h setc al bt dword ptr [edi+ecx],00h adc al,00h cmp edx,[esi] adc al,00h jnz @nx2col xor edx,edx add esp,_SAVE add edx,[esi] pushad jz @@DECIDE_NEXT_STEP @nx2col: add ecx,01h lea esi,[esi+04h] jnz @zeroinrow add ebx,01h jnz @free0

#28

P.H. senior tag

2010-11-08 19:03:15 #28

P.H.

senior tag

Utolsó felvonás, két bevezető ciklus összevonása után.

Néhány IPC-mérés a lépések ciklusaira (végtelen ciklusban mérve):
@@REDUCE_ROWS:1.8 IPC
@@REDUCE_COLUMNS:1.6 IPC
@@2ND_STEP: 0.9 IPC (ez a leggyakrabban lefutó ciklus)
@@5TH_STEP: 2.2 IPC
@@1ST_STEP: 1.5 IPC

Úgy tűnik, az AMD-n (a Bulldozer-ig bezárólag) a legjobb stratégia az, ha a ciklusokban az utasítások fele [ ] referenciát tartalmaz, azaz a memóriahivatkozások mellett bizonyos ADD reg,imm és MOV reg,reg utasítások helyett azok LEA reg,[reg+imm] vagy LEA reg,[reg] megfelelőiket használom, ezek méretre ugyanakkorák, viszont a 3 AGU valamelyikében futnak az ALU-k helyett.

pushad mov ebx,offset(MARKS) lea edx,[ebp+ebp] xor ecx,ecx lea edi,[ebx+ebp] neg ebp @mark0: sub edx,04h mov [ebx],ecx lea ebx,[ebx+04h] jg @mark0 @@REDUCE_ROWS: mov [esp+__SYS0],ebp mov ebx,ebp sub esp,_SAVE @rowmin: mov ecx,ebp mov esi,01000000h xor edx,edx @findrowmin: cmp esi,[eax] cmovz edx,ecx cmova esi,[eax] add ecx,01h lea eax,[eax+04h] jnz @findrowmin sub ecx,ebp cmp esi,01000000h jz @specific lea eax,[eax+ebp*04h] @subrow: xor edx,edx cmp byte ptr [eax+03h],00h cmovz edx,esi sub [eax],edx sub ecx,01h lea eax,[eax+04h] jnz @subrow jmp @reducenxrow @specific: test edx,edx jz @@ABNORMAL_EXIT test byte ptr [edi+edx],01h jz @mark @@ABNORMAL_EXIT: add esp,40h xor eax,eax mov edx,7FFFFFFFh stc ret @mark: or byte ptr [edi+ebx],10h add ecx,ebx or byte ptr [edi+edx],01h add dword ptr [esp+_SAVE+__SYS0],01h mov [edi+ecx],dl jz @count_result_STACK @reducenxrow: add ebx,01h jnz @rowmin @@RECUDE_COLUMNS: neg ebp @nxcolmin: mov edx,ebp sub ebx,01h sub eax,04h add edx,ebx js @@2ND_STEP test byte ptr [edi+ebx],01h jnz @nxcolmin neg ebp mov edx,01000000h mov ecx,ebp @findcolmin: cmp edx,[eax] cmova edx,[eax] add ecx,01h lea eax,[eax+ebp*04h] jnz @findcolmin lea ecx,[ebp-01h] neg ebp cmp edx,01000000h jz @@ABNORMAL_EXIT @subcol: xor esi,esi add ecx,01h jz @nxcolmin lea eax,[eax+ebp*04h] cmp byte ptr [eax+03h],00h cmovz esi,edx sub [eax],esi jnz @subcol bts dword ptr [edi+ecx],04h jc @subcol bts dword ptr [edi+ebx],00h lea esi,[ecx+ebp] jc @subcol add dword ptr [esp+_SAVE+__SYS0],01h mov byte ptr [eax+03h],01h mov [edi+esi],bl jnz @subcol jmp @count_result_STACK @@3RD_STEP: or byte ptr [edi+ebx],02h mov byte ptr [esi+03h],02h and byte ptr [edi+edx],11111110b @@2ND_STEP: xor ebx,ebx mov esi,[esp+_SAVE+__MTX] xor ecx,ecx mov edx,00FFFFFFh sub ebx,ebp @free0: sub ecx,ebp @freerow: test byte ptr [edi+ebx],02h jz @zeroinrow add ebx,01h lea esi,[esi+ebp*04h] jnz @freerow jmp @@5TH_STEP @zeroinrow: xor eax,eax test byte ptr [edi+ecx],01h jnz @nx2col add eax,[esi] jz @@DECIDE_NEXT_STEP cmp edx,eax jbe @nx2col add esp,_SAVE lea edx,[eax] //mov edx,eax pushad @nx2col: add ecx,01h lea esi,[esi+04h] jnz @zeroinrow add ebx,01h jnz @free0 @@5TH_STEP: xor ecx,ecx mov esi,[esp+_SAVE+__MTX] sub ebx,ebp @nx5row: sub ecx,ebp test byte ptr [edi+ebx],02h jnz @increase_double_markeds @decrease_row_free: bt dword ptr [edi+ecx],00h mov al,[esi+03h] adc al,00h mov eax,00000000h cmovz eax,edx sub [esi],eax add ecx,01h lea esi,[esi+04h] jnz @decrease_row_free jmp @step5row @increase_double_markeds: mov al,[esi+03h] and al,11111100b bt dword ptr [edi+ecx],00h sbb al,00h mov eax,00000000h cmovc eax,edx add [esi],eax add ecx,01h lea esi,[esi+04h] jnz @increase_double_markeds @step5row: add ebx,01h jnz @nx5row jmp @@5TH_STEP popad sub esp,20h @@DECIDE_NEXT_STEP: mov edx,0FFFFFF00h lea eax,[ebx+ebp] add dl,[edi+eax] jnz @@3RD_STEP @@4TH_STEP: mov edx,[esp+_SAVE+__MTX] @colon_to_star: mov [edi+eax],cl add ecx,ebp mov byte ptr [esi+03h],01h xor eax,eax lea esi,[edx+ecx*04h] shl ecx,02h and byte ptr [edi+ebx],11111101b sub eax,ebp @search_star_in_column: test byte ptr [esi+03h],01h jz @nxstar cmp eax,ebx jnz @0_star @nxstar: add eax,01h lea esi,[esi+ebp*04h] jnz @search_star_in_column jmp @@1ST_STEP @0_star: mov ebx,eax mov byte ptr [esi+03h],00h add eax,ebp sub esi,ecx xor ecx,ecx mov byte ptr [edi+eax],00h sub ecx,ebp @search_colon_in_row: test byte ptr [esi+03h],02h jnz @colon_to_star add ecx,01h lea esi,[esi+04h] jnz @search_colon_in_row @error: nop @@1ST_STEP: xor ebx,ebx xor eax,eax add dword ptr [esp+_SAVE+__SYS0],01h jz @count_result_STACK sub ebx,ebp mov cl,[edi+00h] jmp @nxclear @clear_colon: and byte ptr [esi+03h],11111101b add eax,01h lea esi,[esi+04h] jnz @clear_colon @nxclear: sub eax,ebp @markedrow: test byte ptr [edi+ebx],02h mov esi,edx mov byte ptr [edi+ebx],00h jnz @clear_colon add ebx,01h lea edx,[edx+ebp*04h] jnz @markedrow @markcol: movsx edx,byte ptr [edi+ebx] add eax,01h lea ebx,[ebx+01h] mov byte ptr [edi+edx],01h jnz @markcol mov [edi+00h],cl jmp @@2ND_STEP @count_result_STACK: { EDI -> MARKS memory end EBP: row/column quantity add esp,_SAVE xor ecx,ecx xor eax,eax mov esi,[esp+__SAVE] mov ebx,[esp+__MARKS] add esp,20h @results: movsx edx,byte ptr [edi+ecx] lea ecx,[ecx+01h] add edx,ebp add eax,[esi+edx*04h] cmp ecx,ebp mov [ebx],dl lea esi,[esi+ebp*04h] lea ebx,[ebx+01h] jnz @results

#27

P.H. senior tag

2010-11-04 22:48:11 #27

P.H.

senior tag

Algoritmusban felhasználásra kihegyezve (több 100000 lefutás); Shanghai-on 1.4 IPC, ezredmásodpercenként legalább 20 db 25x25-ös mátrix megoldása.

pushad mov ebx,offset(MARKS) lea ecx,[ebp+ebp] xor edx,edx lea edi,[ebx+ebp] neg ebp @mark0: sub ecx,04h mov [ebx],edx lea ebx,[ebx+04h] jg @mark0 @@REDUCE_ROWS: mov [esp+__SYS0],ebp mov ebx,ebp @rowmin: mov esi,01000000h xor edx,edx mov ecx,ebp @findrowmin: cmp esi,[eax] cmovz edx,ecx cmova esi,[eax] add ecx,01h lea eax,[eax+04h] jnz @findrowmin sub ecx,ebp cmp esi,01000000h jz @specific lea eax,[eax+ebp*04h] @subrow: xor edx,edx cmp byte ptr [eax+03h],00h cmovz edx,esi sub [eax],edx sub ecx,01h lea eax,[eax+04h] jnz @subrow jmp @reducenxrow @specific: test edx,edx jz @@ABNORMAL_EXIT test byte ptr [edi+edx],01h jz @mark @@ABNORMAL_EXIT: add esp,20h xor eax,eax mov edx,7FFFFFFFh stc ret @mark: or byte ptr [edi+ebx],10h add ecx,ebx or byte ptr [edi+edx],01h add dword ptr [esp+__SYS0],01h mov [edi+ecx],dl @reducenxrow: add ebx,01h jnz @rowmin @@REDUCE_COLUMNS: mov ebx,ebp mov esi,[esp+__MTX] @colmin: mov ecx,ebp xor eax,eax mov edx,01000000h neg ebp @findcolmin: cmp edx,[esi] cmovz eax,ecx cmova edx,[esi] add ecx,01h lea esi,[esi+ebp*04h] jnz @findcolmin neg ebp cmp edx,01000000h mov ecx,ebp jb @subcol test eax,eax jz @@ABNORMAL_EXIT @subcol: lea esi,[esi+ebp*04h] xor eax,eax cmp byte ptr [esi+03h],00h cmovz eax,edx sub [esi],eax add ecx,01h jnz @subcol add ebx,01h lea esi,[esi+04h] jnz @colmin mov eax,00000001h neg ebp @@START0_SYSTEM: xor ecx,ecx sub esi,04h sub ebx,eax sub ecx,ebp mov edx,esi @findfree0: cmp [esi],eax jb @markitem @nxrow: add ecx,eax lea esi,[esi+ebp*04h] jnz @findfree0 jmp @nxcol @markitem: bts dword ptr [edi+ecx],04h jc @nxrow add ecx,ebp mov [esi+03h],al add [esp+__SYS0],eax mov [edi+ecx],bl or [edi+ebx],al @nxcol: lea ecx,[ebx+ebp] mov esi,edx test ecx,ecx jnz @@START0_SYSTEM cmp [esp+__SYS0],ecx jz @count_result_MTX sub esp,_SAVE jmp @@2ND_STEP @@3RD_STEP: mov byte ptr [esi+03h],02h and byte ptr [edi+edx],11111110b @@2ND_STEP: xor ebx,ebx mov esi,[esp+_SAVE+__MTX] xor ecx,ecx mov edx,00FFFFFFh sub ebx,ebp @free0: sub ecx,ebp @freerow: test byte ptr [edi+ebx],02h jz @zeroinrow add ebx,01h lea esi,[esi+ebp*04h] jnz @freerow jmp @@5TH_STEP @zeroinrow: xor eax,eax test byte ptr [edi+ecx],01h jnz @nx2col add eax,[esi] jz @@DECIDE_NEXT_STEP cmp edx,eax cmova edx,eax jbe @nx2col add esp,_SAVE pushad @nx2col: add ecx,01h lea esi,[esi+04h] jnz @zeroinrow add ebx,01h jnz @free0 @@5TH_STEP: xor ecx,ecx mov esi,[esp+_SAVE+__MTX] sub ebx,ebp @nx5row: sub ecx,ebp test byte ptr [edi+ebx],02h jz @decrease_row_free @increase_double_markeds: mov al,[esi+03h] and al,11111100b bt dword ptr [edi+ecx],00h sbb al,00h sbb eax,eax and eax,edx add [esi],eax add ecx,01h lea esi,[esi+04h] jnz @increase_double_markeds jmp @step5row @decrease_row_free: bt dword ptr [edi+ecx],00h mov al,[esi+03h] adc al,00h mov eax,00000000h cmovz eax,edx sub [esi],eax add ecx,01h lea esi,[esi+04h] jnz @decrease_row_free @step5row: add ebx,01h jnz @nx5row popad sub esp,20h @@DECIDE_NEXT_STEP: mov edx,0FFFFFF00h lea eax,[ebx+ebp] or byte ptr [edi+ebx],02h add dl,[edi+eax] jnz @@3RD_STEP @@4TH_STEP: mov edx,[esp+_SAVE+__MTX] @colon_to_star: mov [edi+eax],cl add ecx,ebp mov byte ptr [esi+03h],01h xor eax,eax lea esi,[edx+ecx*04h] shl ecx,02h and byte ptr [edi+ebx],11111101b sub eax,ebp @search_star_in_column: test byte ptr [esi+03h],01h jz @nxstar cmp eax,ebx jnz @0_star @nxstar: add eax,01h lea esi,[esi+ebp*04h] jnz @search_star_in_column jmp @@1ST_STEP @0_star: mov ebx,eax mov byte ptr [esi+03h],00h add eax,ebp sub esi,ecx xor ecx,ecx mov byte ptr [edi+eax],00h sub ecx,ebp @search_colon_in_row: test byte ptr [esi+03h],02h jnz @colon_to_star add ecx,01h lea esi,[esi+04h] jnz @search_colon_in_row @error: nop @@1ST_STEP: xor ebx,ebx xor eax,eax add dword ptr [esp+_SAVE+__SYS0],01h jz @count_result_STACK sub ebx,ebp mov cl,[edi+00h] jmp @nxclear @clear_colon: and byte ptr [esi+03h],11111101b add eax,01h lea esi,[esi+04h] jnz @clear_colon @nxclear: sub eax,ebp @markedrow: test byte ptr [edi+ebx],02h mov esi,edx mov byte ptr [edi+ebx],00h jnz @clear_colon add ebx,01h lea edx,[edx+ebp*04h] jnz @markedrow @markcol: movsx edx,byte ptr [edi+ebx] add ebx,01h add eax,01h mov byte ptr [edi+edx],01h jnz @markcol mov [edi+00h],cl jmp @@2ND_STEP @count_result_STACK: add esp,_SAVE @count_result_MTX: xor ecx,ecx xor eax,eax mov esi,[esp+__SAVE] mov ebx,[esp+__MARKS] add esp,20h @results: movsx edx,byte ptr [edi+ecx] add ecx,01h add edx,ebp add eax,[esi+edx*04h] cmp ecx,ebp mov [ebx],dl lea esi,[esi+ebp*04h] lea ebx,[ebx+01h] jnz @results

#26

P.H. senior tag

2010-10-25 21:10:53 #26

P.H.

senior tag

Magyar módszer, legfejlebb 126x126-os mátrixokra, a mátrixelemek nagysága legfeljebb 00FFFFFFh. A sebességkülönbség kb. 3-szoros az új kód javára úgy, hogy a mátrix teljesen belefér (és belefért régen is) az L1D-be.

Jelenlegi kód:
pushad @@REDUCE_ROWS: mov esi,00FFFFFFh mov edi,eax mov edx,ebp @rowmin: mov eax,esi mov ebx,edi mov ecx,ebp @findrowmin: cmp eax,[edi] cmova eax,[edi] sub ecx,01h lea edi,[edi+04h] jnz @findrowmin cmp eax,esi mov ecx,ebp jz @@ABNORMAL_EXIT @decrow: xor edi,edi cmp [ebx],esi cmovbe edi,eax sub [ebx],edi sub ecx,01h lea ebx,[ebx+04h] jnz @decrow sub edx,01h mov edi,ebx jnz @rowmin jmp @@REDUCE_COLUMNS @@ABNORMAL_EXIT: add esp,20h xor eax,eax mov edx,7FFFFFFFh stc ret @@REDUCE_COLUMNS: mov ebx,ebp mov edi,[esp+__MTX] @colmin: mov eax,esi mov ecx,ebp @findcolmin: cmp eax,[edi] cmova eax,[edi] sub ecx,01h lea edi,[edi+ebp*04h] jnz @findcolmin neg ebp cmp eax,esi mov ecx,ebp jz @@ABNORMAL_EXIT @deccol: lea edi,[edi+ebp*04] xor edx,edx cmp [edi],esi cmovbe edx,eax sub [edi],edx add ecx,01h jnz @deccol neg ebp sub ebx,01h lea edi,[edi+04h] jnz @colmin @@INITMARKS: mov ebx,offset(MARKS) lea ecx,[ebp+ebp] xor eax,eax lea edi,[ebx+ebp] mov esi,[esp+__MTX] @clrmark: sub ecx,04h mov [ebx],eax lea ebx,[ebx+04h] jg @clrmark @@START0_SYSTEM: xor ebx,ebx lea esi,[esi+ebp*04h] add eax,01h xor ecx,ecx @start0system: sub esi,04h xor edx,edx sub ebx,eax push esi sub edx,ebp @findfree0: cmp [esi],eax jb @markitem @nxrow: add edx,eax lea esi,[esi+ebp*04h] jnz @findfree0 jmp @nxcol @markitem: bts dword ptr [edi+edx],01h jc @nxrow add edx,ebp mov [esi+03h],al add ecx,eax mov [edi+edx],bl or [edi+ebx],al @nxcol: lea edx,[ebx+ebp] pop esi test edx,edx jnz @start0system mov [esp+__SYS0],ecx @@CLEARROWMARKS: cmp ebp,ecx jz @count_result_MTX @clear_row_mark: and [edi+ebx],al add ebx,eax jnz @clear_row_mark sub esp,_SAVE jmp @@2ND_STEP @@3RD_STEP: mov byte ptr [esi+03h],02h and byte ptr [edi+edx],11111110b @@2ND_STEP: xor ebx,ebx mov esi,[esp+_SAVE+__MTX] xor ecx,ecx mov edx,00FFFFFFh sub ebx,ebp @free0: sub ecx,ebp @freerow: test byte ptr [edi+ebx],02h jz @zeroinrow add ebx,01h lea esi,[esi+ebp*04h] jnz @freerow jmp @@5TH_STEP @zeroinrow: test byte ptr [edi+ecx],01h jnz @handlecol cmp edx,[esi] jbe @handlecol mov edx,[esi] test edx,edx jz @@DECIDE_NEXT_STEP add esp,_SAVE pushad @handlecol: add ecx,01h lea esi,[esi+04h] jnz @zeroinrow add ebx,01h jnz @free0 @@5TH_STEP: xor ecx,ecx mov esi,[esp+_SAVE+__MTX] sub ebx,ebp @nx5row: sub ecx,ebp test byte ptr [edi+ebx],02h jz @decrease_row_free @increase_double_markeds: mov al,[esi+03h] and al,11111100b bt dword ptr [edi+ecx],00h sbb al,00h sbb eax,eax and eax,edx add [esi],eax add ecx,01h lea esi,[esi+04h] jnz @increase_double_markeds jmp @step5row @decrease_row_free: bt dword ptr [edi+ecx],00h mov al,[esi+03h] adc al,00h mov eax,00000000h cmovz eax,edx sub [esi],eax add ecx,01h lea esi,[esi+04h] jnz @decrease_row_free @step5row: add ebx,01h jnz @nx5row popad sub esp,20h @@DECIDE_NEXT_STEP: mov edx,0FFFFFF00h lea eax,[ebx+ebp] or byte ptr [edi+ebx],02h add dl,[edi+eax] jnz @@3RD_STEP @@4TH_STEP: mov edx,[esp+_SAVE+__MTX] add dword ptr [esp+_SAVE+__SYS0],01h @0colon: mov [edi+eax],cl add ecx,ebp mov byte ptr [esi+03h],01h xor eax,eax lea esi,[edx+ecx*04h] shl ecx,02h sub eax,ebp @search_star_in_column: test byte ptr [esi+03h],01h jz @nxstar cmp eax,ebx jnz @0_star @nxstar: add eax,01h lea esi,[esi+ebp*04h] jnz @search_star_in_column jmp @@1ST_STEP @0_star: mov ebx,eax mov byte ptr [esi+03h],00h add eax,ebp sub esi,ecx xor ecx,ecx mov byte ptr [edi+eax],00h sub ecx,ebp @search_colon_in_row: test byte ptr [esi+03h],02h jnz @0colon add ecx,01h lea esi,[esi+04h] jnz @search_colon_in_row @error: nop @@1ST_STEP: cmp ebp,[esp+_SAVE+__SYS0] jz @count_result_STACK lea edx,[edx+ebp*04h] push ebp @remove_row_marks_set_cols: lea esi,[edx-04h] sub edi,01h xor bl,bl mov ecx,ebp sub edx,04h @chkstarmark: mov al,[esi+03h] and al,11111101b mov [esi+03h],al and al,01h or bl,al sub ecx,01h lea esi,[esi+ebp*04h] jnz @chkstarmark sub dword ptr [esp],01h mov [edi],bl jnz @remove_row_marks_set_cols pop ebx add edi,ebp jmp @@2ND_STEP @count_result_STACK: add esp,_SAVE @count_result_MTX: xor ecx,ecx xor eax,eax mov esi,[esp+__SAVE] mov ebx,[esp+__MARKS] @results: movsx edx,byte ptr [edi+ecx] mov byte ptr [edi+ecx],00h add ecx,01h add edx,ebp add eax,[esi+edx*04h] cmp ecx,ebp mov [ebx],dl lea esi,[esi+ebp*04h] lea ebx,[ebx+01h] jnz @results

6-7 évvel ezelőtti kód:
mov ecx,[mtxdblsize] mov edi,[marks] xor eax,eax mov ebp,[mtxsize] mov edx,ecx rep stosd lea edi,[tempmarks] mov ecx,edx rep stosd @reduce_rows_with_minimum: mov edi,[mtx] mov edx,ebp mov esi,00FFFFFFh @row_minimum: mov ecx,ebp mov ebx,edi mov eax,esi mov ch,cl @find_row_minimum: scasd jb @after_row_test mov eax,[edi-04h] @after_row_test: dec cl jnz @find_row_minimum @start_reduce_row: test eax,eax jnz @force_reduce_row dec edx jnz @row_minimum jmp @reduce_columns_with_m @force_reduce_row: cmp eax,esi jz @abnormal_exit @reduce_row_elements: cmp [ebx],esi ja @after_row_reduction sub [ebx],eax @after_row_reduction: add ebx,04h dec ch jnz @reduce_row_elements dec edx jnz @row_minimum @reduce_columns_with_minimum mov esi,[mtx] mov ebx,ebp lea edi,[ebp*04h] @column_minimum: mov ecx,ebp mov eax,00FFFFFFh mov edx,esi mov ch,cl @find_column_minimum: cmp [esi],eax ja @after_column_test mov eax,[esi] test eax,eax jz @next_decrease_column @after_column_test: add esi,edi dec cl jnz @find_column_minimum @start_reduce_column: cmp eax,00FFFFFFh jz @abnormal_exit mov esi,edx @reduce_column_elements: cmp dword ptr [esi],00FFFF ja @after_column_reduction sub [esi],eax @after_column_reduction: add esi,edi dec ch jnz @reduce_column_element @next_decrease_column: lea esi,[edx+04h] dec ebx jnz @column_minimum @determine_start0_system: mov [sys0],ebx mov edi,[marks] mov ebx,ebp mov eax,0102h mov esi,[mtx] xor ecx,ecx dec ebx push esi xor edx,edx @start_0system: lea esi,[esi+ebx*04h] @find_free0: test [edi+edx],al jnz @check_next_item cmp [esi],ecx jnz @check_next_item or [edi+edx],al or [edi+ebx],ah or [esi+03h],ah inc [sys0] jmp @next_column @check_next_item: inc edx lea esi,[esi+ebp*04h] cmp edx,ebp jnz @find_free0 @next_column: mov esi,[esp] xor edx,edx dec ebx jns @start_0system pop ebx cmp ebp,[sys0] jz @count_result mov ecx,[mtxdblsize] mov eax,01010101h @clear_line_marks: and [edi],eax add edi,04h dec ecx jnz @clear_line_marks pushad jmp @@2nd_step @@1st_step: mov edi,[marks] cmp ebp,[sys0] jz @count_result_with_POPA mov ebx,ebp add edi,ebp mov al,0FDh lea edx,[edx+ebx*04h-01h] dec edi @remove_line_marks_set_cols: mov esi,edx mov [edi],bh mov ecx,ebp @check_star_mark: and [esi],al jz @marks_tested mov ah,[esi] and ah,01h or [edi],ah @marks_tested: lea esi,[esi+ebp*04h] dec ecx jnz @check_star_mark @star_next_column: sub edx,04h dec edi dec ebx jnz @remove_line_marks_set @@2nd_step: mov esi,[mtx] mov ecx,ebp mov ebx,[marks] mov edx,00FFFFFFh @search_free0: mov edi,[marks] xor eax,eax mov ch,byte ptr [mtxsize] @search_free0_prev_marked: test byte ptr [ebx],02h jz @look_for_zero inc ebx dec cl jz @@5th_step lea esi,[esi+ebp*04h] jmp @search_free0_prev_mar @look_for_zero: test byte ptr [edi],01h jnz @handle_column_counter cmp edx,[esi] jle @handle_column_counter mov edx,[esi] test edx,edx jz @decide_next_step add esp,20h pushad jmp @step_next_item @handle_column_counter: test byte ptr [esi+03h],01 jz @step_next_item mov eax,edi @step_next_item: add esi,04h inc edi dec ch jnz @look_for_zero inc ebx dec cl jnz @search_free0 jmp @@5th_step @decide_next_step: mov edx,0102h or [ebx],dl test eax,eax jz @continue_search @@3rd_step: and byte ptr [eax],0FEh mov [esi+03h],dl jmp @@2nd_step @continue_search: mov ebx,ecx lea eax,[esi+03h] dec ch jz @@4th_step add esi,07h inc edi @search_0star: test [esi],dh jz @next_0star_test and byte ptr [edi],0FEh or [eax],dl jmp @@2nd_step @next_0star_test: add esi,04h inc edi dec ch jnz @search_0star @@4th_step: or [eax],dh xor ecx,ecx xor edx,edx inc [sys0] mov cl,bl mov edi,ebp mov dl,bh sub edi,ecx mov ecx,ebp mov eax,[mtx] lea ebx,[ebp*04h] sub ecx,edx mov dl,01h push eax @check_column: shl ecx,02h lea esi,[eax+ecx+03h] xor eax,eax @search_star_in_column: test [esi],dl jz @prepare_for_next_item cmp eax,edi jnz @found_0_star @prepare_for_next_item: inc eax add esi,ebx cmp ebp,eax jnz @search_star_in_column pop edx jmp @@1st_step @found_0_star: mov byte ptr [esi],00h sub esi,ecx mov edi,eax xor ecx,ecx mov eax,0102h @search_colon_in_row: test [esi],al jnz @found_0_colon inc ecx add esi,04h cmp ecx,ebp jnz @search_colon_in_row @found_0_colon: mov [esi],ah mov eax,[esp] mov dl,01h jmp @check_column @@5th_step: mov esi,[mtx] sub ebx,ebp mov ecx,ebp mov al,01h mov ebp,ebx add esi,03h @decrease_next_row: mov ch,[esp+08h] mov edi,ebp test byte ptr [ebx],02h jz @start_decrease_current mov ah,0FCh @increase_double_markeds: test [edi],al jz @step_next_element test [esi],ah jnz @step_next_element add [esi-03h],edx @step_next_element: add esi,04h inc edi dec ch jnz @increase_double_marke inc ebx dec cl jnz @decrease_next_row popad pushad jmp @decide_next_step @start_decrease_current_row: mov ah,0FFh @decrease_current_row: test [edi],al jnz @jump_next_element test [esi],ah jnz @jump_next_element sub [esi-03h],edx @jump_next_element: add esi,04h inc edi dec ch jnz @decrease_current_row @step_on_next_row: inc ebx dec cl jnz @decrease_next_row popad pushad jmp @decide_next_step @count_result_with_POPAD: add esp,20h @count_result: mov esi,[save] shl ebp,02h mov ebx,edi xor ecx,ecx mov edi,[mtx] mov eax,01000000h push edi mov edx,[sys0] @count_optimum: @test_elements: scasd jnz @test_elements @increase_optimum: sub edi,04h sub edi,[esp] add [esp],ebp add ecx,[esi+edi] add esi,ebp shr edi,02h mov [ebx],edi inc ebx dec edx mov edi,[esp] jnz @count_optimum @store_optimum: pop eax shr ebp,02h mov eax,ecx

#25

P.H. senior tag

2010-10-15 22:25:14 #25

P.H.

senior tag

Közismert és általános algoritmushoz tartozó kód legalább 6-7 éve és ma

Első rész, a főciklus előtti inicializációs részek:

Régen:
mov ecx,[MTXDBLSIZE] mov edi,[MARKS] xor eax,eax mov ebp,[MTXSIZE] mov edx,ecx rep stosd lea edi,[tempmarks] mov ecx,edx rep stosd @reduce_rows_with_minimum: mov edi,[mtx] mov edx,ebp mov esi,00FFFFFFh @row_minimum: mov ecx,ebp mov ebx,edi mov eax,esi mov ch,cl @find_row_minimum: scasd jb @after_row_test mov eax,[edi-04h] @after_row_test: dec cl jnz @find_row_minimum @start_reduce_row: test eax,eax jnz @force_reduce_row dec edx jnz @row_minimum jmp @reduce_columns_with_minimum @force_reduce_row: cmp eax,esi jz @abnormal_exit @reduce_row_elements: cmp [ebx],esi ja @after_row_reduction sub [ebx],eax @after_row_reduction: add ebx,04h dec ch jnz @reduce_row_elements dec edx jnz @row_minimum @reduce_columns_with_minimum: mov esi,[mtx] mov ebx,ebp lea edi,[ebp*04h] @column_minimum: mov ecx,ebp mov eax,00FFFFFFh mov edx,esi mov ch,cl @find_column_minimum: cmp [esi],eax ja @after_column_test mov eax,[esi] test eax,eax jz @next_decrease_column @after_column_test: add esi,edi dec cl jnz @find_column_minimum @start_reduce_column: cmp eax,00FFFFFFh jz @abnormal_exit mov esi,edx @reduce_column_elements: cmp dword ptr [esi],00FFFFFFh ja @after_column_reduction sub [esi],eax @after_column_reduction: add esi,edi dec ch jnz @reduce_column_elements @next_decrease_column: lea esi,[edx+04h] dec ebx jnz @column_minimum @determine_start0_system: mov [sys0],ebx mov edi,[marks] mov ebx,ebp mov eax,0102h mov esi,[mtx] xor ecx,ecx dec ebx push esi xor edx,edx @start_0system: lea esi,[esi+ebx*04h] @find_free0: test [edi+edx],al jnz @check_next_item cmp [esi],ecx jnz @check_next_item or [edi+edx],al or [edi+ebx],ah or [esi+03h],ah inc [sys0] jmp @next_column @check_next_item: inc edx lea esi,[esi+ebp*04h] cmp edx,ebp jnz @find_free0 @next_column: mov esi,[esp] xor edx,edx dec ebx jns @start_0system pop ebx cmp ebp,[sys0] jz @count_result mov eax,01010101h mov ecx,[MTXDBLSIZE] @clearrowmark: and [edi],eax sub ecx,01h lea edi,[edi+04h] jnz @clearrowmark pushad jmp @@2nd_step

Mai termés (kb. 10% gyorsulás a teljes lefutásra vetítve)
mov ebp,[MTXSIZE] @reduce_rows_with_minimum: mov esi,00FFFFFFh mov edi,[MTX] mov edx,ebp @rowmin: mov eax,esi mov ebx,edi mov ecx,ebp @findrowmin: cmp eax,[ebx] jb @nxrowmin mov eax,[ebx] @nxrowmin: sub ecx,01h lea ebx,[ebx+04h] jnz @findrowmin cmp eax,esi mov ecx,ebp jz @abnormal_exit @decrow: cmp [edi],esi sbb ebx,ebx and ebx,eax sub [edi],ebx sub ecx,01h lea edi,[edi+04h] jnz @decrow sub edx,01h jnz @rowmin @reduce_columns_with_minimum: mov ebx,ebp shl ebp,02h mov edi,[MTX] @colmin: mov ecx,ebp mov eax,esi @findcolmin: cmp [edi],eax ja @nxcolmin mov eax,[edi] @nxcolmin: sub ecx,04h lea edi,[edi+ebp] jnz @findcolmin neg ebp cmp eax,esi mov ecx,ebp jz @abnormal_exit @deccol: add edi,ebp cmp [edi],esi sbb edx,edx and edx,eax sub [edi],edx add ecx,04h jnz @deccol neg ebp sub ebx,01h lea edi,[edi+04h] jnz @colmin shr ebp,02h imul ecx,[MTXDBLSIZE],BYTE(4) xor eax,eax mov edi,[MARKS] mov edx,offset(TEMPMARKS) mov esi,[MTX] @clrmark: sub ecx,04h mov [edi+ecx],eax mov [edx+ecx],eax jg @clrmark @determine_start0_system: lea ebx,[ebp-01h] add eax,01h push esi @start0system: lea esi,[esi+ebx*04h] xor edx,edx @findfree0: cmp dword ptr [esi],00h jz @markitem @nxrow: add edx,eax lea esi,[esi+ebp*04h] cmp edx,ebp jnz @findfree0 jmp @nxcol @markitem: bts [edi+edx],eax jc @nxrow or [edi+ebx],al add ecx,eax or [esi+03h],al @nxcol: sub ebx,eax mov esi,[esp] jns @start0system pop ebx mov [SYS0],ecx cmp ebp,ecx mov eax,01010101h jz @count_result mov ecx,[MTXDBLSIZE] @clearrowmark: and [edi],eax sub ecx,01h lea edi,[edi+04h] jnz @clearrowmark pushad jmp @@2nd_step

#24

P.H. senior tag

2010-09-28 19:34:24 #24

P.H.

senior tag

Pufferenként 1-1 előre elindított végtelenített szál + pufferenként 2 event:
- Erase: automatikusan resetelt, 0 kezdőértékkel
- Ready: kézileg resetelt, 0 kezdőértékkel

procedure _ZTHREAD; { [ESP+04h]: TBUFFER address asm mov edx,[esp+04h] pushad mov edi,[edx+TBUFFER.BIT] mov esi,edx mov ebp,[edx+TBUFFER.ERASE] mov ebx,offset(BUFFERS) xor edi,-1 @loop: push INFINITE; push ebp; call WINDOWS.WAITFORSINGLEOBJECT mov eax,[esi+TBUFFER.ADDR]; mov edx,[esi+TBUFFER.SIZE]; call _ZEROMEM push dword ptr [esi+TBUFFER.READY]; call WINDOWS.SETEVENT lock and [ebx+_LOCKBITS],edi lock and [ebx+_PENDINGS],edi jmp @loop popad ret 04h end; procedure _FREEBUFFER(Value:pHGLOBAL); asm mov edx,eax xor ecx,ecx mov eax,[eax] mov [edx],ecx mov cl,cBUFFER test eax,eax mov edx,offset(BUFFERS) jz @return @search: sub cl,01h lea edx,[edx+TBUFFERSIZE] js @error cmp eax,[edx+TBUFFER.ADDR] jnz @search @freebuffer: cmp byte ptr [_INSSET+__CPUs],01h mov ecx,[edx+TBUFFER.BIT] jbe @oneCPU lock or dword ptr [BUFFERS+_PENDINGS],ecx push dword ptr [edx+TBUFFER.ERASE]; call WINDOWS.SETEVENT ret @oneCPU: xor ecx,-1 mov eax,[edx+TBUFFER.ADDR]; mov edx,[edx+TBUFFER.SIZE] and dword ptr [BUFFERS+_LOCKBITS],ecx jmp _ZEROMEM @error: mov eax,[_NOFREE] jmp ERRORFORM @return: end; procedure _RESTARTBUFFERS; asm pushad mov edx,offset(BUFFERS); or ecx,-1 xor edi,edi mov eax,[edx+_PENDINGS]; call _WAITFORBUFFER mov esi,edx mov ebp,[edx+_LOCKBITS] mov bl,cBUFFER mov [edx+_LOCKBITS],edi mov [edx+_PENDINGS],edi add edi,01h @search: sub bl,01h lea esi,[esi+TBUFFERSIZE] js @return test ebp,edi lea edi,[edi+edi] jz @search mov eax,[esi+TBUFFER.ADDR]; mov edx,[esi+TBUFFER.SIZE]; call _ZEROMEM jmp @search @return: popad end; function _WAITFORBUFFER: DWORD; asm test eax,eax pushad mov edi,ecx mov ebx,esp jz @return xor ebp,ebp @threadarray: shr eax,01h lea edx,[edx+TBUFFERSIZE] jnc @threadarray lea ebp,[ebp+01h] push dword ptr [edx+TBUFFER.READY] jnz @threadarray mov edx,esp push INFINITE; push edi; push edx; push ebp; call WINDOWS.WAITFORMULTIPLEOBJECTS mov esp,ebx @return: popad test eax,eax end; function _GETBUFFER(Dest:pHGLOBAL): HGLOBAL; asm pushad mov esi,offset(BUFFERS) mov edi,eax @testbuffers: mov ebp,[esi+_LOCKBITS] mov ebx,00000001h mov edx,esi mov cl,cBUFFER mov eax,[esi+_PENDINGS] @search: test ebp,ebx lea esi,[esi+TBUFFERSIZE] jz @lock sub cl,01h lea ebx,[ebx+ebx] jg @search cmp ebp,[edx+_LOCKBITS] mov esi,edx jnz @testbuffers xor ecx,ecx; call _WAITFORBUFFER jnz @testbuffers @error: mov eax,[_NOGET]; call ERRORFORM xor ebx,ebx mov edx,esi @lock: mov eax,[esi+TBUFFER.ADDR] lock or [edx+_LOCKBITS],ebx mov [edi],eax push dword ptr [esi+TBUFFER.READY]; call WINDOWS.RESETEVENT popad mov eax,[eax] end;

#23

P.H. senior tag

2010-09-24 23:56:56 #23

P.H.

senior tag

Többszálú pufferkezelési kód. Lehetne jobb is... (?)

function _WAITTHREADS: DWORD; asm test eax,eax pushad mov ebx,esp jz @return xor ebp,ebp @threadarray: shr eax,01h lea edx,[edx+TBUFFERSIZE] jnc @threadarray lea ebp,[ebp+01h] push dword ptr [edx+TBUFFER.THREAD] jnz @threadarray mov edx,esp push INFINITE; push ecx; push edx; push ebp; call WINDOWS.WAITFORMULTIPLEOBJECTS mov esp,ebx @return: popad test eax,eax end; procedure _RESTARTBUFFERS; asm pushad mov edx,offset(BUFFERS) mov bl,cBUFFER xor ebp,ebp mov eax,[PENDINGS]; mov ecx,01h; sub edx,TBUFFERSIZE; call _WAITTHREADS mov esi,edx mov edi,eax @init: sub bl,cl lea esi,[esi+TBUFFERSIZE] js @return shr edi,cl jc @init mov edx,esi; call _BUF0 jmp @init @return: mov [PENDINGS],ebp mov [LOCKBITS],ebp popad end; procedure _ZEROBUFFER(Blank,Buffer:pointer); asm cmp byte ptr [_INSSET+__CPUS],01h mov ecx,[edx+TBUFFER.BIT] ja @moreCPU xor ecx,-1 and [LOCKBITS],ecx jmp _BUF0 @moreCPU: push ebx lea ebx,[edx+TBUFFER.THREAD] lock or [PENDINGS],ecx push ebx; push 00h; push edx; push offset(@ZTHREAD); push 60h; push 00h; call CREATETHREAD mov [ebx],eax pop ebx ret @ZTHREAD: { ESP+04h: TBUFFER structure mov edx,[esp+04h] or ecx,-1 xor ecx,[edx+TBUFFER.BIT] call _BUF0 lock and [LOCKBITS],ecx lock and [PENDINGS],ecx ret 04h end; procedure _FREEBUFFER(Value:pHGLOBAL); asm mov edx,eax xor ecx,ecx mov eax,[eax] mov [edx],ecx test eax,eax mov edx,offset(BUFFERS) jz @return @search: cmp eax,[edx+TBUFFER.ADDR] jz _ZEROBUFFER add ecx,01h add edx,TBUFFERSIZE cmp ecx,cBUFFER jb @search mov eax,[_NOFREE] jmp ERRORFORM @return: end; function _GETBUFFER(Dest:pHGLOBAL): HGLOBAL; asm pushad mov esi,offset(BUFFERS) mov edi,_hINV sub esi,TBUFFERSIZE @testbuffers: mov ebp,[LOCKBITS] mov ebx,00000001h mov edx,esi mov cl,cBUFFER mov eax,[PENDINGS] @search: test ebp,ebx lea edx,[edx+TBUFFERSIZE] jz @lock sub cl,01h lea ebx,[ebx+ebx] jg @search xor ecx,ecx; call _WAITTHREADS jnz @testbuffers popad mov eax,[_NOGET]; call ERRORFORM xor eax,eax ret @lock: mov esi,[esp+_EAX] mov eax,[edx+TBUFFER.ADDR] mov ecx,[edx+TBUFFER.THREAD] mov [edx+TBUFFER.THREAD],edi mov [esi],eax lock or [LOCKBITS],ebx push ecx; call WINDOWS.CLOSEHANDLE popad mov eax,[eax] end;

#22

P.H. senior tag

2009-04-30 20:08:57 #22

P.H.

senior tag

Valamiért a K8 is jobban szereti, ha az utasítások konstans paramétere nem azonnali érték, hanem regiszter, az előforduló függőségek ellenére is; talán az utasításhossz-csökkenés miatt? (a Netburst-ön még jobban kijön a plusz, ennek a trace-cache felépítése lehet az oka)

K8-on még 1% van benne, egy-egy felesleges, de csak ritkán lefutó utasítás eltávolításával és egy ugráscél áthelyezésével: 513M clock

gépi kód:

@copyarraySSE: movd xmm0,[eax+04h] 660F6E4004 @zoomvertSSE: mov [esp],edi 893C24 xor ebx,ebx 31DB mov esi,[esp+_STRROWS] 8B74242C and edi,-64 83E7C0 sub edx,[esp+_STRLEFT] 2B542430 movd ebp,mm7 0F7EFD pshufd xmm0,xmm0,00000000b 660F70C000 movd ecx,mm6 0F7EF1 lea edi,[edi+40h] 8D7F40 mov esi,[esi] 8B36 cmovge edx,ebx 0F4DD3 movaps xmm1,[edi] 0F280F @sourceLEFT: mov bl,[esi] 8A1E add esi,02h 83C602 add edx,ebx 01DA jle @sourceLEFT 7EF7 mov bl,[esi-01h] 8A5EFF jmp @initpixelSSE EB09 @newpixelSSE: movzx edx,word ptr [esi] 0FB716 add esi,02h 83C602 movzx ebx,dh 0FB6DE @initpixelSSE: movaps xmm3,xmm0 0F28D8 shl ebx,04h C1E304 add ebx,[esp+_STRCOLORS] 035C2428 mulps xmm3,[ebx] 0F591B @prevHpixelSSE: sub dl,01h 80EA01 jc @newpixelSSE 72E5 pshufd xmm2,[ecx+00h],10010101b 660F701195 movaps xmm4,xmm3 0F28E3 mov ebx,[ecx+00h] 8B19 @pixelSSE: mulps xmm4,xmm2 0E59E2 sub ebx,01h 83EB01 @1pixelSSE: addps xmm1,xmm4 0F58CC jz @nextHpixelSSE 7413 movaps [edi],xmm1 0F290F js @stepHelementSSE 781A add edi,10h 83C710 movaps xmm4,xmm3 0F28E3 sub ebx,01h 83EB01 movaps xmm1,[edi] 0F280F jnz @1pixelSSE 75E8 @nextHpixelSSE: pshufd xmm2,xmm2,11111111b 660F70D2FF cmp ebx,[ecx+08h] 3B5908 jnz @pixelSSE 75D8 not ebx F7D3 @stepHelementSSE: add ebp,ebx 01DD lea ecx,[ecx+10h] 8D4910 jnz @prevHpixelSSE 75C0 mov edi,[esp] 8B3C24 xor edx,edx 31D2 add [eax+00h],ebx 0118 jg @cvtROW 7F26 jl @stepVelementSSE 7C0F @moreVrowsSSE: mov [eax+00h],edx 8910 add ebp,[eax+08h] 036808 movd xmm0,ebp 660F6EC5 jnz @zoomvertSSE 0F855CFFFFFF @stepVelementSSE: add dword ptr [esp+_STRROWS],04h 8344244C04 add [esp+_VSIZE],ebx 015C2414 lea eax,[eax+10h] 8D4010 jnz @copyarraySSE 0F8545FFFFFF sub eax,10h 83E810 @cvtROW: mov esi,edi 89FE mov ebp,[esp+_INCREASE] 8B6C2418 and esi,-64 83E6C0 sub edi,ebp 29EF @cvtRGB: add esi,40h 83C640 cvtps2dq xmm1,[esi+00h] 660F5B0E cvtps2dq xmm2,[esi+10h] 660F5B5610 cvtps2dq xmm3,[esi+20h] 660F5B5E20 cvtps2dq xmm4,[esi+30h] 660F5B6630 movaps [esi+00h],xmm5 0F290E packssdw xmm1,xmm2 660F6BC6 movaps [esi+10h],xmm5 0F296E10 packssdw xmm3,xmm4 660F0BCD movaps [esi+20h],xmm5 0F296E20 packuswb xmm1,xmm3 660F67CB movaps [esi+30h],xmm5 0F296E30 movups [edi+ebp],xmm1 0F110C2F add ebp,10h 83C510 js @cvtRGB 78C6 add ebx,[eax+00h] 0318 jz @moreVrowsSSE 7493 divss xmm0,xmm0 F30F5EC0 jg @zoomvertSSE 0F8FF4FEFFFF

#21

P.H. senior tag

2009-04-26 22:16:05 #21

P.H.

senior tag

SSE2-kód AMD-re egy kicsit kevesebb utasítással, kis utasítássorrend-módosítással (körvonalazódik, hogy VectorPath célszerűen feltételes ugrás után vagy ugrás céljaként rendezendő)

K8 Opteron: 517M clock (-10%), átlagosan 1.3 IPC

@copyarraySSE: movd xmm0,[eax+04h] @zoomvertSSE: mov [esp],edi xor ebx,ebx mov esi,[esp+_STRROWS] and edi,-64 sub edx,[esp+_STRLEFT] movd ebp,mm7 pshufd xmm0,xmm0,00000000b movd ecx,mm6 lea edi,[edi+40h] mov esi,[esi] cmovge edx,ebx movaps xmm1,[edi] @sourceLEFT: mov bl,[esi] add esi,02h add edx,ebx jle @sourceLEFT mov bl,[esi-01h] jmp @initpixelSSE @newpixelSSE: movzx edx,word ptr [esi] add esi,02h movzx ebx,dh @initpixelSSE: movaps xmm3,xmm0 shl ebx,04h add dl,01h add ebx,[esp+_STRCOLORS] mulps xmm3,[ebx] @prevHpixelSSE: sub dl,01h jz @newpixelSSE pshufd xmm2,[ecx+00h],10010101b movaps xmm4,xmm3 mov ebx,[ecx+00h] @pixelSSE: mulps xmm4,xmm2 sub ebx,01h @1pixelSSE: addps xmm1,xmm4 jz @nextHpixelSSE movaps [edi],xmm1 js @stepHelementSSE add edi,10h movaps xmm4,xmm3 sub ebx,01h movaps xmm1,[edi] jnz @1pixelSSE @nextHpixelSSE: pshufd xmm2,xmm2,11111111b cmp ebx,[ecx+08h] jnz @pixelSSE not ebx @stepHelementSSE: add ebp,ebx lea ecx,[ecx+10h] jnz @prevHpixelSSE mov edi,[esp] xor edx,edx @moreVrowsSSE: add [eax+00h],ebx jg @cvtROW jl @stepVelementSSE add ebp,[eax+08h] movd xmm0,ebp jnz @zoomvertSSE @stepVelementSSE: add dword ptr [esp+_STRROWS],04h add [esp+_VSIZE],ebx lea eax,[eax+10h] jnz @copyarraySSE sub eax,10h mov [eax+00h],ebx @cvtROW: mov esi,edi mov ebp,[esp+_INCREASE] and esi,-64 sub edi,ebp @cvtRGB: add esi,40h cvtps2dq xmm1,[esi+00h] cvtps2dq xmm2,[esi+10h] cvtps2dq xmm3,[esi+20h] cvtps2dq xmm4,[esi+30h] movaps [esi+00h],xmm5 packssdw xmm1,xmm2 movaps [esi+10h],xmm5 packssdw xmm3,xmm4 movaps [esi+20h],xmm5 packuswb xmm1,xmm3 movaps [esi+30h],xmm5 movups [edi+ebp],xmm1 add ebp,10h js @cvtRGB cmp dword ptr [eax+00h],01h jz @moreVrowsSSE divss xmm0,xmm0 jg @zoomvertSSE

#20

P.H. senior tag

2009-04-19 19:24:37 #20

P.H.

senior tag

Perfmonitor: x87-kód - K10.5 - végtelen ciklusban

PerfMonitor Record file Counter 0 : Non-halted clock cycles Counter 1 : Instructions per cycle (IPC) (átlag: 2.1 IPC) Counter 2 : Retired x87 instructions Counter 3 : Retired uops (átlag: 2.16 uop/cycle) T(ms) c0(M/s) c1(i/c) c2(M/s) c3(M/s) 50 3285.4 2.2 3529.4 7076.8 100 3063.2 2.0 3099.1 6264.5 150 3284.3 2.2 3543.0 7099.7 200 3188.5 2.1 3319.6 6680.5 250 3272.3 2.1 3450.2 6938.7 300 3255.9 2.2 3497.3 7011.3 350 3173.4 2.0 3247.4 6558.3 400 3285.2 2.1 3496.2 7020.2 450 3133.1 2.0 3214.7 6477.7 500 3241.0 2.1 3432.2 6899.0 550 3162.5 2.1 3294.7 6630.9 600 3282.7 2.1 3463.3 6967.7 650 3143.3 2.0 3247.2 6534.4 700 3279.9 2.1 3463.5 6966.5 750 3168.5 2.1 3330.2 6697.5 800 3160.7 2.1 3303.5 6645.5 850 3257.3 2.1 3398.0 6837.9 900 3286.2 2.1 3517.0 7055.1 950 3156.7 2.0 3244.1 6546.1 1000 3286.9 2.1 3495.6 7020.8 1050 3147.3 2.0 3259.4 6566.0 1100 3284.1 2.1 3478.9 6992.5 1150 3157.7 2.0 3279.2 6601.2 1200 3282.2 2.1 3461.4 6964.0 1250 3142.5 2.0 3248.9 6537.4 1300 3248.4 2.1 3428.5 6896.7 1350 3168.8 2.0 3285.2 6617.9 1400 3276.6 2.1 3488.3 7006.2 1450 3160.6 2.0 3217.0 6490.4 1500 3283.6 2.2 3526.5 7071.4 1550 3164.2 2.0 3229.8 6524.4 1600 3280.5 2.2 3538.5 7090.2 1650 3160.1 2.0 3219.3 6506.2 1700 3277.7 2.2 3538.4 7089.3 1750 3227.3 2.1 3442.4 6909.4 1800 3140.5 2.0 3214.9 6486.7 1850 3284.8 2.1 3499.9 7027.2 1900 3164.0 2.0 3272.6 6594.4 1950 3246.3 2.1 3346.8 6746.4 2000 3283.9 2.2 3539.6 7093.4

Perfmonitor: SSE2-kód - K10.5 - végtelen ciklusban
(ott fut a tisztán kód, ahol a counter 2 oszlop 0.0)

PerfMonitor Record file Counter 0 : Non-halted clock cycles Counter 1 : Instructions per cycle (IPC) (átlag: 1.7 IPC) Counter 2 : Retired x87 instructions Counter 3 : Retired uops (átlag: 1.67 uop/cycle) T(ms) c0(M/s) c1(i/c) c2(M/s) c3(M/s) 50 3110.8 1.7 0.0 5212.7 100 3119.8 1.6 219.1 5110.6 150 3138.6 1.6 195.4 5217.6 200 3280.6 1.6 23.5 5409.9 250 3163.5 1.6 219.1 5193.5 300 3291.7 1.7 0.0 5519.1 350 3125.2 1.6 219.4 5141.1 400 3299.2 1.7 0.0 5514.0 450 3175.4 1.6 218.8 5266.7 500 3279.5 1.7 0.0 5465.3 550 3145.7 1.6 219.0 5146.2 600 3296.9 1.7 0.0 5542.1 650 3172.3 1.6 218.8 5205.1 700 3172.6 1.6 218.7 5211.1 750 3275.5 1.7 0.0 5503.3 800 3167.4 1.6 220.0 5211.2 850 3296.8 1.7 0.0 5519.2 900 3146.2 1.6 219.0 5161.8 950 3299.9 1.7 0.0 5507.0 1000 3157.2 1.6 218.6 5227.3 1050 3300.9 1.7 0.0 5518.8 1100 3175.5 1.6 218.9 5230.2 1150 3200.4 1.6 141.9 5361.2 1200 3227.2 1.6 77.2 5275.1 1250 3167.0 1.6 218.9 5195.1 1300 3294.7 1.7 0.0 5516.8 1350 3159.2 1.6 218.8 5212.8 1400 3298.6 1.7 0.0 5512.2 1450 3169.7 1.6 218.9 5254.5 1500 3300.2 1.7 0.0 5509.1 1550 3089.0 1.6 216.1 5077.3 1600 3297.4 1.7 0.0 5527.0 1650 3173.8 1.6 219.0 5221.7 1700 3137.5 1.6 217.2 5211.7 1750 3293.4 1.7 1.6 5442.9 1800 3157.7 1.6 218.7 5185.6 1850 3292.4 1.7 0.0 5518.1 1900 3142.9 1.6 219.0 5171.3 1950 3298.1 1.7 0.0 5506.7 2000 3174.0 1.6 218.8 5261.2

#19

P.H. senior tag

2009-04-17 17:22:38 #19

P.H.

senior tag

Perfmonitor: x87-kód - K8 - végtelen ciklusban

PerfMonitor Record file Counter 0 : Non-halted clock cycles Counter 1 : Instructions per cycle (IPC) (átlag: 1.6 IPC) Counter 2 : Retired x87 instructions Counter 3 : Retired uops (átlag: 1.67 uop/cycle) T(ms) c0(M/s) c1(i/c) c2(M/s) c3(M/s) 50 2147.3 1.7 1764.7 3557.5 100 2144.6 1.7 1789.1 3574.9 150 2148.1 1.6 1743.1 3523.0 200 2144.3 1.6 1737.0 3516.0 250 2145.9 1.6 1749.0 3534.2 300 1951.9 1.5 1518.6 3068.6 350 1951.9 1.5 1518.6 3068.6 400 2166.6 1.6 1784.2 3573.8 450 2145.0 1.6 1740.0 3515.3 500 2148.4 1.6 1739.3 3521.1 550 2080.0 1.7 1728.9 3469.3 600 2080.0 1.7 1728.9 3469.3 650 2174.7 1.7 1815.4 3625.6 700 2146.9 1.6 1735.7 3510.5 750 2153.0 1.6 1739.5 3522.5 800 2146.5 1.7 1776.5 3573.7 850 2146.5 1.7 1776.5 3573.7 900 2161.3 1.7 1810.6 3611.2 950 2145.1 1.6 1735.2 3509.7 1000 2143.9 1.6 1736.8 3513.5 1050 2149.8 1.7 1766.1 3560.8 1100 1901.3 1.4 1373.4 2820.3 1150 1901.3 1.4 1373.4 2820.3 1200 2170.7 1.6 1773.8 3565.8 1250 2149.7 1.6 1745.0 3526.8 1300 2146.6 1.6 1754.7 3542.4 1350 1917.8 1.4 1437.8 2919.8 1400 1917.8 1.4 1437.8 2919.8 1450 2175.2 1.7 1794.4 3596.8 1500 2143.4 1.6 1739.3 3513.9 1550 2146.2 1.6 1739.8 3521.4 1600 2007.6 1.6 1621.3 3281.0 1650 2007.6 1.6 1621.3 3281.0 1700 2168.2 1.7 1806.2 3609.1 1750 2147.8 1.6 1742.8 3521.1 1800 2146.3 1.6 1732.0 3508.8 1850 2148.4 1.7 1782.0 3582.2 1900 1912.0 1.4 1362.6 2799.5 1950 1912.0 1.4 1362.6 2799.5 2000 2173.2 1.6 1776.2 3570.1

Perfmonitor: SSE2-kód - K8 - végtelen ciklusban
(ott fut a kód, ahol a counter 2 oszlop 0.0)

PerfMonitor Record file Counter 0 : Non-halted clock cycles Counter 1 : Instructions per cycle (IPC) (átlag: 1.2 IPC) Counter 2 : Retired x87 instructions Counter 3 : Retired uops (átlag: 1.89 uop/cycle) T(ms) c0(M/s) c1(i/c) c2(M/s) c3(M/s) 50 2144.4 1.2 0.0 3937.9 100 2124.2 1.2 0.0 3932.0 150 2124.2 1.2 0.0 3932.0 200 2163.4 1.3 0.0 4087.8 250 2151.2 1.2 0.0 3928.3 300 2148.1 1.2 0.0 3949.5 350 2150.4 1.3 0.0 4026.4 400 2150.4 1.3 0.0 4026.4 450 2113.7 1.3 0.0 3985.9 500 2145.0 1.2 0.0 3944.8 550 2140.1 1.2 0.0 3936.2 600 1997.1 1.2 91.2 3642.2 650 1997.1 1.2 91.2 3642.2 700 2169.1 1.2 0.0 4043.4 750 2145.4 1.2 0.0 3945.1 800 2145.3 1.2 0.0 3987.8 850 1915.7 1.1 269.3 3111.7 900 2146.0 1.3 0.0 4045.9 950 2146.0 1.3 0.0 4045.9 1000 2170.9 1.2 0.0 4005.7 1050 2141.6 1.3 0.0 4013.2 1100 1906.3 1.1 269.3 3077.8 1150 2148.3 1.3 0.0 4031.8 1200 2148.3 1.3 0.0 4031.8 1250 2170.4 1.2 0.0 3984.1 1300 1972.1 1.2 140.0 3523.7 1350 2086.6 1.2 129.3 3613.1 1400 2144.9 1.2 0.0 3973.6 1450 2144.9 1.2 0.0 3973.6 1500 2163.4 1.2 0.0 4044.9 1550 1376.2 1.1 128.3 2225.5 1600 2077.9 1.2 141.0 3582.1 1650 2149.2 1.2 0.0 3983.2 1700 2150.4 1.2 0.0 3957.1 1750 2150.4 1.2 0.0 3957.1 1800 1931.8 1.1 269.2 3197.0 1850 2151.3 1.3 0.0 4054.5 1900 2148.0 1.2 0.0 3947.1 1950 2142.7 1.2 0.0 3929.8 2000 2142.7 1.2 0.0 3929.8

#18

P.H. senior tag

2009-04-17 17:08:24 #18

P.H.

senior tag

A dolog befejettnek tekinthető, végső stat:

- SSE2-kód Prescott CeleronD + DDR: 630M clock
- SSE2-kód Northwood Celeron + SDRAM: 635M clock
- SSE2-kód K8 Opteron + DDR2: 585M clock
- SSE1-kód P3 Coppermine + SDRAM: 670M clock
- x87-kód Prescott CeleronD + DDR: 950M clock
- x87-kód K8 Opteron + DDR2: 590M clock

#17

P.H. senior tag

2009-04-17 17:08:05 #17

P.H.

senior tag

.

#16

P.H. senior tag

2009-04-17 17:04:05 #16

P.H.

senior tag

.

#15

P.H. senior tag

2009-04-15 22:25:30 #15

P.H.

senior tag

Azt hiszem, elérhetetlen céljaim egyike, hogy a Netburst-öt megértsem...

Prescott CeleronD: 630M clock (-4%)
K8 Opteron: 585M clock (+4%)

Csupán két utasítás sorrendjének felcserélésével (melynek mellékhatásaként a memóriaparaméteres PSHUFD 3 millió helyett 6 milliószor fut le).

K8 analízis (túl sok a VectorPath):

@copyarraySSE: // movd xmm0,[eax+04h] // 9/- FPUvector @zoomvertSSE: // mov [esp],edi // 3/1 p0/1/2 ALU 0/1/2 xor ebx,ebx // 1/1 p0/1/2 ALU 0/1/2 mov esi,[esp+_STRROWS] // 3/1 p0/1/2 ALU 0/1/2 and edi,-64 // 1/1 p0/1/2 ALU 0/1/2 sub edx,[esp+_STRLEFT] // 4/1 p0/1/2 ALU 0/1/2 movd ebp,mm4 // 4/- FPUvector pshufd xmm0,xmm0,00000000b // 4/- FPUvector movd ecx,mm6 // 4/- FPUvector lea edi,[edi+40h] // 1/1 p0/1/2 ALU 0/1/2 mov esi,[esi] // 3/1 p0/1/2 ALU 0/1/2 cmovge edx,ebx // 1/1 p0/1/2 ALU 0/1/2 movaps xmm1,[edi] // 4/- p5 FSTORE @sourceLEFT: // mov bl,[esi] // 4/1 p0/1/2 ALU 0/1/2 add esi,02h // 1/1 p0/1/2 ALU 0/1/2 add edx,ebx // 1/1 p0/1/2 ALU 0/1/2 jle @sourceLEFT // 1/1 p0/1/2 ALU 0/1/2 mov bl,[esi-01h] // 4/1 p0/1/2 ALU 0/1/2 jmp @initpixelSSE // 1/1 p0/1/2 ALU 0/1/2 @newpixelSSE: // movzx edx,word ptr [esi] // 1/1 p0/1/2 ALU 0/1/2 add esi,02h // 1/1 p0/1/2 ALU 0/1/2 movzx ebx,dh // 1/1 p0/1/2 ALU 0/1/2 @initpixelSSE: // movaps xmm3,xmm0 // 2/1 p3/4 FADD/FMUL shl ebx,04h // 1/1 p0/1/2 ALU 0/1/2 add dl,01h // 1/1 p0/1/2 ALU 0/1/2 add ebx,[esp+_STRCOLORS] // 4/1 p0/1/2 ALU 0/1/2 mulps xmm3,[ebx] // 7/2 p4 FMUL @prevHpixelSSE: // sub dl,01h // 1/1 p0/1/2 ALU 0/1/2 pshufd xmm2,[ecx+00h],10010101b // 4/- FPUvector jz @newpixelSSE // 1/1 p0/1/2 ALU 0/1/2 movaps xmm4,xmm3 // 2/1 p3/4 FADD/FMUL mov ebx,[ecx+00h] // 4/1 p0/1/2 ALU 0/1/2 @pixelSSE: // mulps xmm4,xmm2 // 7/2 p4 FMUL test ebx,ebx // 1/1 p0/1/2 ALU 0/1/2 @1pixelSSE: // addps xmm1,xmm4 // 5/2 p3 FADD jz @nextHpixelSSE // 1/1 p0/1/2 ALU 0/1/2 movaps [edi],xmm1 // 3/- p5 FSTORE js @stepHelementSSE // 1/1 p0/1/2 ALU 0/1/2 add edi,10h // 1/1 p0/1/2 ALU 0/1/2 movaps xmm4,xmm3 // 2/1 p3/4 FADD/FMUL sub ebx,01h // 1/1 p0/1/2 ALU 0/1/2 movaps xmm1,[edi] // 4/- p5 FSTORE jnz @1pixelSSE // 1/1 p0/1/2 ALU 0/1/2 @nextHpixelSSE: // cmp ebx,[ecx+08h] // 4/1 p0/1/2 ALU 0/1/2 pshufd xmm2,xmm2,11111111b // 4/- FPUvector lea ebx,[ebx-01h] // 1/1 p0/1/2 ALU 0/1/2 jnz @pixelSSE // 1/1 p0/1/2 ALU 0/1/2 @stepHelementSSE: // add ebp,ebx // 1/1 p0/1/2 ALU 0/1/2 lea ecx,[ecx+10h] // 1/1 p0/1/2 ALU 0/1/2 jnz @prevHpixelSSE // 1/1 p0/1/2 ALU 0/1/2 mov edi,[esp] // 4/1 p0/1/2 ALU 0/1/2 xor edx,edx // 1/1 p0/1/2 ALU 0/1/2 @moreVrowsSSE: // add [eax+00h],ebx // 4/1 p0/1/2 ALU 0/1/2 jns @cvtROW // 1/1 p0/1/2 ALU 0/1/2 cmp ebx,[eax+00h] // 4/1 p0/1/2 ALU 0/1/2 jnz @stepVelementSSE // 1/1 p0/1/2 ALU 0/1/2 add ebp,[eax+08h] // 4/1 p0/1/2 ALU 0/1/2 movd xmm0,ebp // 9/- FPUvector jnz @zoomvertSSE // 1/1 p0/1/2 ALU 0/1/2 @stepVelementSSE: // add dword ptr [esp+_STRROWS],04h // 4/1 p0/1/2 ALU 0/1/2 add [esp+_VSIZE],ebx // 4/1 p0/1/2 ALU 0/1/2 lea eax,[eax+10h] // 1/1 p0/1/2 ALU 0/1/2 jnz @copyarraySSE // 1/1 p0/1/2 ALU 0/1/2 sub eax,10h // 1/1 p0/1/2 ALU 0/1/2 mov [eax+00h],ebx // 3/1 p0/1/2 ALU 0/1/2 @cvtROW: // mov esi,edi // 1/1 p0/1/2 ALU 0/1/2 mov ebp,[esp+_INCREASE] // 4/1 p0/1/2 ALU 0/1/2 and esi,-64 // 1/1 p0/1/2 ALU 0/1/2 sub edi,ebp // 1/1 p0/1/2 ALU 0/1/2 @cvtRGB: // add esi,40h // 1/1 p0/1/2 ALU 0/1/2 cvtps2dq xmm1,[esi+00h] // 7/2 p5 FSTORE cvtps2dq xmm2,[esi+10h] // 7/2 p5 FSTORE cvtps2dq xmm3,[esi+20h] // 7/2 p5 FSTORE cvtps2dq xmm4,[esi+30h] // 7/2 p5 FSTORE movaps [esi+00h],xmm5 // 3/- p5 FSTORE packssdw xmm1,xmm2 // 2/- p3/4 FADD/FMUL movaps [esi+10h],xmm5 // 3/- p5 FSTORE packssdw xmm3,xmm4 // 2/- p3/4 FADD/FMUL movaps [esi+20h],xmm5 // 3/- p5 FSTORE packuswb xmm1,xmm3 // 2/- p3/4 FADD/FMUL movaps [esi+30h],xmm5 // 3/- p5 FSTORE movups [edi+ebp],xmm1 // add ebp,10h // 1/1 p0/1/2 ALU 0/1/2 js @cvtRGB // 1/1 p0/1/2 ALU 0/1/2 cmp [eax+00h],edx // 4/1 p0/1/2 ALU 0/1/2 jz @moreVrowsSSE // 1/1 p0/1/2 ALU 0/1/2 divss xmm0,xmm0 //16/- p4 FMUL jns @zoomvertSSE // 1/1 p0/1/2 ALU 0/1/2

Nem látom Netburst-ön tovább az utat: a 19 clock/forráspixeles globális sebességet PSHUFD-MOVAPS-MULPS-ADDPS kvartett kifeszíti, a többi utasítás futását szinte teljesen elrejti.

Most már kíváncsi vagyok, hogy egy P3-on mit lehet kihozni.

#14

P.H. senior tag

2009-04-14 18:44:25 #14

P.H.

senior tag

Harmadik felvonás, az előző már érdemes volt egy gyors első generációs Netburst port issue elemzésre és TSC-mérésekre.

Előző (Prescott CeleronD): 735M clock
Az alábbi (Prescott CeleronD): 670M clock (-10%)
Az alábbi (K8 Opteron): 565M clock

movd xmm0,[eax+04h] // 6+6/2 p1+1+2 MMX_MSC+MMX_SH+LOAD @zoomvertSSE: // mov [esp+_DESTROW],edi // 2/d p3 STORE xor ebx,ebx // d/d p0/1 ALU 0/1 mov esi,[esp+_STRROWS] // 2+d/d p0/1+2 ALU 0/1+LOAD and edi,-64 // d/d p0/1 ALU 0/1 sub edx,[esp+_STRLEFT] // 2+d/d p0/1+2 ALU 0/1+LOAD movd ebp,mm4 // 10/1 p0+1 FP_MOV+FP_MISC pshufd xmm0,xmm0,00000000b // 4/2 p1 MMX_SH movd ecx,mm6 // 10/1 p0+1 FP_MOV+FP_MISC lea edi,[edi+40h] // d/d p0/1 ALU 0/1 mov esi,[esi] // 2+d/d p0/1+2 ALU 0/1+LOAD cmovge edx,ebx // movaps xmm1,[edi] // 6+6/1 p0+2 FP_MOV+LOAD @sourceLEFT: // mov bl,[esi] // 2+d/d p0/1+2 ALU 0/1+LOAD add esi,02h // d/d p0/1 ALU 0/1 add edx,ebx // d/d p0/1 ALU 0/1 jle @sourceLEFT // -/d p0 ALU 0 mov bl,[esi-01h] // 2+d/d p0/1+2 ALU 0/1+LOAD jmp @initpixelSSE // -/d p0 ALU 0 @newpixelSSE: // movzx edx,word ptr [esi] // 2+d/d p0/1+2 ALU 0/1+LOAD add esi,02h // d/d p0/1 ALU 0/1 movzx ebx,dh // d/d p0/1+2 ALU 0/1 @initpixelSSE: // movaps xmm3,xmm0 // 6/1 p0 FP_MOV shl ebx,04h // 4/1 p1 CMPXALU add dl,01h // d/d p0/1 ALU 0/1 add ebx,[esp+_STRCOLORS] // 2+d/d p0/1+2 ALU 0/1+LOAD mulps xmm3,[ebx] // 6+6/2 p1+2 FP_MUL+LOAD @prevHpixelSSE: // sub dl,01h // d/d p0/1 ALU 0/1 jz @newpixelSSE // -/d p0 ALU 0 pshufd xmm2,[ecx+00h],10010101b // 6+4/2 p1+2 MMX_SH+LOAD movaps xmm4,xmm3 // 6/1 p0 FP_MOV mov ebx,[ecx+00h] // 2+d/d p0/1+2 ALU 0/1+LOAD @pixelSSE: // mulps xmm4,xmm2 // 6/2 p1+2 FP_MUL test ebx,ebx // d/d p0/1 ALU 0/1 @1pixelSSE: // addps xmm1,xmm4 // 4/2 p1 FP_ADD jz @nextHpixelSSE // -/d p0 ALU 0 movaps [edi],xmm1 // 6+6/1 p0+3 FP_STR+STORE js @stepHelementSSE // -/d p0 ALU 0 add edi,10h // d/d p0/1 ALU 0/1 movaps xmm4,xmm3 // 6/1 p0 FP_MOV sub ebx,01h // d/d p0/1 ALU 0/1 movaps xmm1,[edi] // 6+6/1 p0+2 FP_MOV+LOAD jnz @1pixelSSE // -/d p0 ALU 0 @nextHpixelSSE: // cmp ebx,[ecx+08h] // 2+d/d p0/1+2 ALU 0/1+LOAD pshufd xmm2,xmm2,11111111b // 4/2 p1 MMX_SH lea ebx,[ebx-01h] // d/d p0/1 ALU 0/1 jnz @pixelSSE // -/d p 1 ALU 0 @stepHelementSSE: // add ebp,ebx // d/d p0/1 ALU 0/1 lea ecx,[ecx+10h] // d/d p0/1 ALU 0/1 jnz @prevHpixelSSE // -/d p0 ALU 0 mov edi,[esp+_DESTROW] // 2+d/d p0/1+2 ALU 0/1+LOAD xor edx,edx // d/d p0/1 ALU 0/1 @moreVrowsSSE: // add [eax+00h],ebx // 2+2+d/d p0+2+3 ALU 0/1+LOAD+STORE jns @cvtROW // -/d p0 ALU 0 cmp ebx,[eax+00h] // 2+d/d p0/1+2 ALU 0/1+LOAD jnz @stepVelementSSE // -/d p0 ALU 0 add ebp,[eax+08h] // 2+d/d p0/1+2 ALU 0/1+LOAD movd xmm0,ebp // 6/2 p1 MMX_MSC+MMX_SH jnz @zoomvertSSE // -/d p0 ALU 0 @stepVelementSSE: // add dword ptr [esp+_STRROWS],04h // 2+2+d/d p0+1+3 ALU 0/1+LOAD+STORE add [esp+_VSIZE],ebx // 2+2+d/d p0+1+3 ALU 0/1+LOAD+STORE lea eax,[eax+10h] // d/d p0/1 ALU 0/1 jnz @copyarraySSE // -/d p0 ALU 0 sub eax,10h // d/d p0/1 ALU 0/1 mov [eax+00h],ebx // 2/d p3 STORE @cvtROW: // mov esi,edi // d/d p0/1 ALU 0/1 mov ebp,[esp+_INCREASE] // 2+d/d p0/1+2 ALU 0/1+LOAD and esi,-64 // d/d p0/1 ALU 0/1 sub edi,ebp // d/d p0/1 ALU 0/1 @cvtRGB: // add esi,40h // d/d p0/1 ALU 0/1 cvtps2dq xmm1,[esi+00h] // 6+5/1 p1 FP_ADD+LOAD cvtps2dq xmm2,[esi+10h] // 6+5/1 p1 FP_ADD+LOAD cvtps2dq xmm3,[esi+20h] // 6+5/1 p1 FP_ADD+LOAD cvtps2dq xmm4,[esi+30h] // 6+5/1 p1 FP_ADD+LOAD movaps [esi+00h],xmm5 // 6+6/1 p0+3 FP_STR+STORE movaps [esi+10h],xmm5 // 6+6/1 p0+3 FP_STR+STORE movaps [esi+20h],xmm5 // 6+6/1 p0+3 FP_STR+STORE movaps [esi+30h],xmm5 // 6+6/1 p0+3 FP_STR+STORE packssdw xmm1,xmm2 // 2/1 p1 MMX_SHF packssdw xmm3,xmm4 // 2/1 p1 MMX_SHF packuswb xmm1,xmm3 // 2/1 p1 MMX_SHF movups [edi+ebp],xmm1 // 6/1 p0 FP_MOV add ebp,10h // d/d p0/1 ALU 0/1 js @cvtRGB // -/d p0 ALU 0 cmp [eax+00h],edx // 2+d/d p0/1+2 ALU 0/1+LOAD jz @moreVrowsSSE // -/d p0 ALU 0 divss xmm0,xmm0 // 23/23 p1 FP_DIV jns @zoomvertSSE // -/d p0 ALU 0

#13

P.H. senior tag P.H. #12

2009-04-12 23:12:03 #13

P.H.

senior tag

válasz P.H. #12 üzenetére

hotfix:

Ennek ellentmond, hogy a (dinamikusan allokált tömb méretének lekérdezése, ha a tömb nem NULL):

test eax,eax cmovnz eax,[eax-04h]

kód EAX = 0 esetben védelmi hibával leáll, tehát a cmovcc függ mindkét bemeneti értékétől.

#12

P.H. senior tag

2009-04-12 22:57:03 #12

P.H.

senior tag

Under investigation: K8 utasítássorrend

ad 1:

@rewrite: xor eax,eax sub ecx,01h js @finished mov dl,[ebx+ecx] add eax,[edi+ecx*04h] mov ebp,[esi+edx*04h] cmovz eax,ebp test dl,dl cmovz ebp,eax mov [ebx+ecx*04h],ebp jmp @rewrite

ad 2: @rewrite: xor eax,eax sub ecx,01h mov dl,[ebx+ecx] js @finished add eax,[edi+ecx*04h] mov ebp,[esi+edx*04h] cmovz eax,ebp test dl,dl cmovz ebp,eax mov [ebx+ecx*04h],ebp jmp @rewrite

ECX = 2 853 960 bemeneti értékkel az első ciklus lefutása 25M clock (~9 clock/pixel), a 2. ciklusé 30M clock (~10-11 clock/pixel). Az első cmovz általi átírás sosem fut le, a másodiké 90%-ban.

Ennek ellentmod, hogy a

test eax,eax cmp eax,[eax-04h]

kód abban az esetben, ha EAX = 0, védelmi hibával leáll, tehát a cmovcc függ mindhárom bemeneti értékétől.

A referencia x86 kód 32M órajel:

@rewrite: xor eax,eax sub ecx,01h mov dl,[ebx+ecx] js @finished add eax,[edi+ecx*04h] mov ebp,[esi+edx*04h] jz @store test dl,dl xchg ebp,eax jz @store mov ebp,eax @store: mov [ebx+ecx*04h],ebp jmp @rewrite @finished:

#11

P.H. senior tag

2009-04-12 21:23:40 #11

P.H.

senior tag

Alakulgat:

@copyarraySSE: pshufd xmm0,[eax],01010101b @zoomvertSSE: mov [esp+_DESTROW],edi mov esi,[esp+_STRROWS] xor ebx,ebx and edi,-32 sub edx,[esp+_STRLEFT] movd ebp,mm4 movd ecx,mm6 lea edi,[edi+20h] mov esi,[esi] movaps xmm1,[edi] jge @newpixelSSE @sourceLEFT: mov bl,[esi] add esi,02h add edx,ebx js @sourceLEFT mov bl,[esi-01h] jnz @initpixelSSE @newpixelSSE: movzx edx,word ptr [esi] add esi,02h movzx ebx,dh @initpixelSSE: shl ebx,04h add ebx,[esp+_STRCOLORS] movaps xmm7,[ebx] jmp @nxpixelSSE @prevHpixelSSE: sub dl,01h jz @newpixelSSE @nxpixelSSE: movaps xmm4,xmm7 movlps xmm6,[ecx+04h] mov ebx,[ecx+00h] mulps xmm4,xmm0 pshufd xmm2,xmm6,01000000b shufps xmm6,xmm6,01010101b movaps xmm3,xmm4 @pixelSSE: test ebx,ebx mulps xmm4,xmm2 @1pixelSSE: addps xmm1,xmm4 jz @nextHpixelSSE movaps [edi],xmm1 js @stepHelementSSE add edi,10h movaps xmm4,xmm3 sub ebx,01h movaps xmm1,[edi] jnz @1pixelSSE @nextHpixelSSE: cmp ebx,[ecx+08h] movaps xmm2,xmm6 lea ebx,[ebx-01h] jnz @pixelSSE @stepHelementSSE: add ebp,ebx lea ecx,[ecx+10h] jnz @prevHpixelSSE mov edi,[esp+_DESTROW] xor edx,edx @moreVrowsSSE: add [eax+00h],ebx jns @cvtROW cmp [eax+00h],ebx jnz @stepVelementSSE cmp ebp,[eax+08h] pshufd xmm0,[eax],10101010b jnz @zoomvertSSE @stepVelementSSE: add dword ptr [esp+_STRROWS],04h add [esp+_VSIZE],ebx lea eax,[eax+10h] jnz @copyarraySSE sub eax,10h mov [eax+00h],ebx @cvtROW: mov esi,edi mov ebp,[esp+_INCREASE] and esi,-32 sub edi,ebp @cvtRGB: add esi,20h cvtps2dq xmm3,[esi+00h] movaps [esi+00h],xmm5 cvtps2dq xmm1,[esi+10h] movaps [esi+10h],xmm5 packssdw xmm3,xmm1 packuswb xmm3,xmm1 movq [edi+ebp],xmm3 add ebp,08h js @cvtRGB cmp [eax+00h],edx jz @moreVrowsSSE divps xmm0,xmm0 jns @zoomvertSSE

x87:

fldz @copyarray: fadd dword ptr [eax+04h] @zoomvert: mov edi,[esp+_DESTROW] mov ecx,[esp+_STRVAR+_ECX] xor ebx,ebx mov esi,[esp+_STRROWS] mov ebp,[ecx-04h] fld dword ptr [edi+00h] mov esi,[esi] fld dword ptr [edi+04h] add ecx,[esp+_XADD] xor edx,edx sub ebx,[esp+_STRLEFT] fld dword ptr [edi+08h] jge @newpixelx86 @sourceLEFTx86: mov dl,[esi] add esi,02h add ebx,edx js @sourceLEFTx86 mov dl,[esi-01h] jnz @initpixelx86 @newpixelx86: movzx ebx,word ptr [esi] add esi,02h movzx edx,bh @initpixelx86: mov [esp+_TMPCOLOR],bl shl edx,04h add edx,[esp+_STRCOLORS] jmp @nxpixelx86 @prevHpixel: sub byte ptr [esp+_TMPCOLOR],01h jz @newpixelx86 @nxpixelx86: fld dword ptr [ecx+04h] mov ebx,[ecx+00h] @HANDLEPIXEL: fmul st,st(4) test ebx,ebx fld dword ptr [edx+00h] fmul st,st(1) faddp st(4),st fld dword ptr [edx+04h] fmul st,st(1) faddp st(3),st fmul dword ptr [edx+08h] fadd js @stepHelement fld1 jz @nextHpixel fxch st(3) fstp dword ptr [edi+00h] fstp dword ptr [edi+08h] fstp dword ptr [edi+04h] add edi,0Ch sub ebx,01h fld dword ptr [edi+04h] fld dword ptr [edi+08h] fld dword ptr [edi+00h] fxch st(3) jnz @HANDLEPIXEL @nextHpixel: cmp [ecx+08h],ebx lea ebx,[ebx-01h] fmul dword ptr [ecx+08h] jnz @HANDLEPIXEL fstp st(0) @stepHelement: add ebp,ebx lea ecx,[ecx+10h] jnz @prevHpixel fstp dword ptr [edi+08h] fstp dword ptr [edi+04h] fstp dword ptr [edi+00h] @moreVrows: add [eax+00h],ebx fsub st,st(0) mov edi,[esp+_DESTROW] jns @cvtROWx86 @nextVrow: cmp [eax+00h],ebx jnz @stepVelement cmp ebp,[eax+08h] fadd dword ptr [eax+08h] jnz @zoomvert @stepVelement: add dword ptr [esp+_STRROWS],04h add eax,10h add [esp+_VSIZE],ebx fsub st,st(0) jnz @copyarray sub eax,10h mov [eax+00],ebx @cvtROWx86: mov ecx,[esp+_INCREASE] mov esi,edi lea edx,[edi+ecx] mov [esp+_DESTROW],edx @cvtRGBx86: fld dword ptr [esi+08h] mov [esi+00h],ebp fld dword ptr [esi+00h] mov [esi+08h],ebp fld dword ptr [esi+04h] mov [esi+04h],ebp fistp word ptr [esp+_TMPCOLOR] add esi,0Ch fistp word ptr [edi+00h] mov dl,[esp+_TMPCOLOR] sub ecx,04h fistp word ptr [edi+02h] mov [edi+01h],dl lea edi,[edi+04h] jnz @cvtRGBx86 fld1 cmp [eax+00h],ebp fadd jz @moreVrows js @removeTEMP jmp @zoomvert

#10

P.H. senior tag

2009-04-10 20:25:04 #10

P.H.

senior tag

A korábbi pár munkaórás skiccek után egy valódi nagypálya, amelyben már több 10 munkaóra fekszik: a következő kódnak 100 megapixeles képeket kellene kezelnie 1 másodpercen belüli időhatárral; jelenleg 32 megapixeles képen tesztelve bőven megvan az 1 másodperc, de gyorsabbnak érződik 2.26 GHz-es CeleronD-n, mint 2.2 GHz-es Opteron-on. Első lépésben a kép erőteljesen tömörítve lesz, és talán vissza lesz az algoritmus írva integer alapra (MMX/SSE2), a színhelyesség megtartásával.

A kiindulási kód:

@decode: movd esi,mm5 movd edx,mm4 movd ecx,mm7 movd ebx,mm6 movss xmm0,[ebp] @temprow: movzx eax,byte ptr [esi] add esi,01h shl eax,04h sub edx,01h movaps xmm3,[ecx+eax] movaps [ebx],xmm3 lea ebx,[ebx+20h] jg @temprow add esi,[esp+_SROW] mov ecx,edi movd mm5,esi mov edx,[ebp+08h] @zoomvertSSE: and edi,-32 movd esi,mm6 add edi,20h shufps xmm0,xmm0,00000000b movd eax,mm4 movaps xmm1,[edi] @prevHpixelSSE: movaps xmm4,[esi-00h] movlps xmm2,[esi-10h] mov ebx,[esi-10h+08h] mulps xmm4,xmm0 shufps xmm2,xmm2,01000000b movaps xmm3,xmm4 @pixelSSE: test ebx,ebx mulps xmm4,xmm2 @1pixelSSE: addps xmm1,xmm4 jz @nextHpixelSSE movaps [edi],xmm1 js @stepHelementSSE add edi,10h movaps xmm4,xmm3 sub ebx,01h movaps xmm1,[edi] jnz @1pixelSSE @nextHpixelSSE: { EBX = 0 } shufps xmm2,xmm2,11111111b cmp [esi-10h+04h],ebx lea ebx,[ebx-01h] jnz @pixelSSE @stepHelementSSE: { EBX = -1 } add eax,ebx lea esi,[esi+20h] jnz @prevHpixelSSE mov edi,ecx @moreVrowsSSE: { EAX = 0 és EBX = -1 } add edx,ebx jns @cvtROW cmp edx,ebx jnz @stepVelementSSE add eax,[ebp+04h] movd xmm0,eax jnz @zoomvertSSE @stepVelementSSE: add [esp+_VSIZE],ebx lea ebp,[ebp+20h] jnz @decode mov edx,ebx @cvtROW: mov esi,ecx mov eax,[esp+_INCREASE] and esi,-32 sub edi,eax @cvtRGB: add esi,20h cvtps2dq xmm0,[esi+00h] movaps [esi+00h],xmm5 cvtps2dq xmm1,[esi+10h] movaps [esi+10h],xmm5 packssdw xmm0,xmm1 packuswb xmm0,xmm1 movq [edi+eax],xmm0 add eax,08h js @cvtRGB test edx,edx mov ecx,edi jz @moreVrowsSSE divss xmm0,xmm0 jns @zoomvertSSE

#9

P.H. senior tag

2009-03-16 22:10:18 #9

P.H.

senior tag

Under investigation: 2D gráfpont koordinátaszámítás (nagyítás + eltolás) és vágás több százezer ponton.

- x87-es kiindulási megoldás (extended precision):

@init: fldz @coor: movzx eax,word ptr [edi+STRUCTURE.RSIZE] mov cx,[LIMIT] sub edx,01h lea edi,[edi+eax+STRUCTURESIZE] fstp st(0) jle @sections or byte ptr [edi+STRUCTURE.BITFIELD],$80 cmp [edi+STRUCTURE.RSIZE],cx fld dword ptr [edi+STRUCTURE.X] jle @coor fmul st,st(3) mov al,[BITFILTER] fld dword ptr [edi+STRUCTURE.Y] xor ecx,ecx mov [esi],edi fmul st,st(4) fxch test [edi+STRUCTURE.BITFIELD],al fsub st,st(3) mov eax,[IMAGEWIDTH] fistp dword ptr [edi+STRUCTURE.XCOOR] mov ebp,[IMAGEHEIGHT] fsub st,st(1) mov [esi+04h],ecx fist dword ptr [edi+STRUCTURE.YCOOR] jnz @coor sub eax,[edi+STRUCTURE.XCOOR] mov ecx,[edi+STRUCTURE.YCOOR] or eax,[edi+STRUCTURE.XCOOR] sub ebp,ecx or eax,ecx or eax,ebp js @coor and byte ptr [edi+STRUCTURE.BITFIELD],$7F add esi,04h jmp @coor @sections: ...

- SSE2 (double precision):

@initSSE: mov bp,[LIMIT] mov cl,[BITFILTER] mov bl,[edi+STRUCTURE.BITFIELD] @coorSSE: movzx eax,word ptr [edi+STRUCTURE.RSIZE] sub edx,01h mov [edi+STRUCTURE.BITFIELD],bl movapd xmm3,xmm4 lea edi,[edi+eax+STRUCTURESIZE] mov bl,$80 jle @sectionSSE cvtps2pd xmm0,[edi+STRUCTURE.X] or bl,[edi+STRUCTURE.BITFIELD] cmp [edi+STRUCTURE.RSIZE],bp mulpd xmm0,xmm2 jle @coorSSE subpd xmm0,xmm1 cvtpd2dq xmm0,xmm0 test bl,cl psubd xmm3,xmm0 movq [edi+STRUCTURE.XCOOR],xmm0 jnz @coorSSE por xmm3,xmm0 pmovmskb eax,xmm3 test al,88h jnz @coorSSE and bl,$7F movnti [esi],edi add esi,04h jmp @coorSSE @sectionSSE: xor eax,eax sfence mov [esi],eax ...

- 3DNow! (single precision):

@init3DNow: mov bp,[LIMIT] mov cl,[BITFILTER] mov bl,[edi+STRUCTURE.BITFIELD] @coor3DNow: movq mm0,mm2 movzx eax,word ptr [edi+STRUCTURE.RSIZE] sub edx,01h mov [edi+STRUCTURE.BITFIELD],bl movq mm3,mm4 lea edi,[edi+eax+STRUCTURESIZE] mov bl,$80 jle @section3DNow pfmul mm0,[edi+STRUCTURE.X] or bl,[edi+STRUCTURE.BITFIELD] cmp [edi+STRUCTURE.RSIZE],bp pfsub mm0,mm1 jle @coor3DNow pf2id mm0,mm0 test bl,cl psubd mm3,mm0 movq [edi+STRUCTURE.XCOOR],mm0 jnz @coor3DNow por mm3,mm0 pmovmskb eax,mm3 test al,88h jnz @coor3DNow and bl,$7F mov [esi],edi add esi,04h jmp @coor3DNow @section3DNow: xor eax,eax emms mov [esi],eax ...

A sorrend (TSC alapján):
- K8: 1.SSE2 2:3DNow! 3:x87 (kb. 5% eltéréssel)
- Netburst: 1:x87 2.SSE2 (elhanyagolható eltéréssel)

#8

P.H. senior tag

2008-11-28 19:36:13 #8

P.H.

senior tag

Minő örömmel töltheti el a felhasználót, hogy amennyiben a Microsoft nem unicode-os API-hívásokkal fordítja saját software-eit (pl. a Windows Explorer, Live Messenger, ...cmd.exe), úgy néha megáll az élet 256 hosszú path-ok felett...

Eset: Windows Live Messenger, Shared Folder-be jönne egy file, ez először egy ideiglenes helyre kerül, majd a teljes átvitel után kerül a valós Shared Folder-be, aminek útvonala ezen a gépen a

H:\Documents and Settings\Administrator\Local Settings\Application Data\Microsoft\Messenger\ph2000@axelero.hu\Sharing Folders\xxxxxxxx@xxxxxxxx.hu

Ám a Windows kellemetlen szokása, hogy szereti az ideiglenes file-okat kvázi véletlenszerűen elnevezett vagy class ID-t tartalmazó mappákban/file-okban tárolni, jelen esetben a

H:\Documents and Settings\Administrator\Local Settings\Application Data\Microsoft\Messenger\ph2000@axelero.hu\SharingMetaData\xxxxxxxx@xxxxxxxx.hu\DFSR\Staging\CS{CA0CF46C-3723-B71A-CE04-F0655DF3F9BE}\48\

mappa alatti

48-{B287AD73-60BB-4C0A-9DD7-E10CE71C4C9D}-v48-{B287AD73-60B8-4C0A-9DD7-E10CE71C4C9D}-v48-Partial.frx

nevű file lenne az. Mivel a mappa neve még 256 karakternél rövidebb, viszont a file-névvel együtt az útvonal már messze hosszabb, ezzel maga a Live Messenger sem tud mit kezdeni az átvitel után, egyszerűen nem tudja áttenni a végleges helyére, pedig a partner szerint 100% feltöltöttséget mutat. A file-on sem Cut/Paste, sem Rename, sem Delete nem segít, sem az, ha a partner törli a Shared Folder-éből, csak a következő utasítássorozat:

subst z: H:\Documents and Settings\Administrator\Local Settings\Application Data\Microsoft\Messenger\ph2000@axelero.hu\SharingMetaData\xxxxxxxx@xxxxxxxx.hu\DFSR\Staging\CS{CA0CF46C-3723-B71A-CE04-F0655DF3F9BE}\48

del *.*

subst z: /d

#7

P.H. senior tag P.H. #6

2008-11-05 19:05:19 #7

P.H.

senior tag

válasz P.H. #6 üzenetére

hotfix:

{ EAX: src0 string address EDX: src1 string address } pushad xor esi,esi xor edi,edi mov ebx,offset(_uppercase) add esi,eax jz @finalize add edi,edx jz @finalize @compare: xor eax,eax xor edx,edx xor ecx,ecx add al,[esi] lea esi[esi+01h] mov dl,[edi] mov al,[ebx+eax] jz @final add cl,[ebx+edx] lea edi,[edi+01h] jz @finalize cmp al,cl mov dl,cl jz @compare @finalize: cmp eax,edx popad setz al ; elhagyható ASM szinten ret

A "viszont a kisebb/nagyobb relációt is az EFLAGS-ben" törölve (_uppercase átszerkesztés kell hozzá, mert z<ő)

#6

P.H. senior tag

2008-11-05 18:38:32 #6

P.H.

senior tag

Két PCHAR vagyis null-terminated karaktersorozat kisbetű/nagybetű azonosságú összehasonlítására Windows alatt az lstrcmpi utasítás helyett (ami Windows NT-k alatt a lokalizáció miatt a natív unicode-formátumára konvertálja belül a két forrás string-et az összehasonlításhoz minden hívás alkalmával, ehhez előtte végigmegy rajtuk a hosszuk meghatározásához, stb.) célszerűbb a következő:

1. valahol a program indításakor elhelyezni egy 256 elemű _uppercase karakterbömtöt, feltölteni a 256 karakterrel, majd rá kiadni a

CHARUPPERBUFF(@_uppercase,256) ;

utasítást,

2. a programban elhelyezni a következő függvényt:

{ EAX: src0 string address EDX: src1 string address } pushad xor esi,esi xor edi,edi mov ebx,offset(_UPPERCASE) add esi,eax jz @finalize add edi,edx jz @finalize @compare: xor eax,eax xor edx,edx xor ecx,ecx add al,[esi] lea esi[esi+01h] mov dl,[edi] mov al,[ebx+eax] jz @final add cl,[ebx+edx] lea edi,[edi+01h] jz @finalize cmp al,cl jz @compare @finalize: cmp eax,edx popad setz al ; elhagyható ASM szinten ret

- procedure STREQUAL(src1,src2: PCHAR): boolean; magas szinten
- csak a string egyenlőséget/nemegyenlőséget adja vissza BOOL formában, viszont a kisebb/nagyobb relációt is az EFLAGS-ben
- a NULL pointer mindig a legkisebb a relációban
- ha egyik bemenő paramétere NULL, a másik egy 00h byte-ra mutató érvényes pointer, akkor nem egyenlőek, a NULL kisebb

#5

P.H. senior tag P.H. #3

2008-10-29 22:49:37 #5

P.H.

senior tag

válasz P.H. #3 üzenetére

Update:

K8:
- előkészített REP STOSD: 153M órajel
- @unpackSSE2 (movnti [edi],eax): 68M órajel
- @unpack (mov [edi],eax): 62M órajel
Netburst (Prescott):
- előkészített REP STOSD: 410M órajel
- @unpackSSE2 (movnti [edi],eax): 110M órajel
- @unpack (mov [edi],eax): 150M órajel

Ez némi gondolkodnivalót ad a VectorPath, illetve úgy általában a microcode alapú utasításokról. A REP STOSD legrosszabb esetben is egyenértékű a

@stosd: jcxz @done dec ecx mov [edi],eax lea edi,[edi+04h] jmp @stosd @done:

sorozattal akár micro-op szinten is: a "service pending interrupts (if any);" lépést és (a debugger-ek tanulsága szerint) ESP-t befolyásoló ugrást mindkettő tartalmaz. A microcode-on alapuló utasítások micro-opjai a microarchitecture szélességére optimalizáltak, de mennyi az az ismétlésmennyiség, aminél a REP STOSD gyorsabb, mint a klasszikus legalapvetőbb egyszerű ciklus? Van egyáltalán ilyen eset?

#4

P.H. senior tag

2008-10-23 01:53:10 #4

P.H.

senior tag

32->8 bit signed szaturált érték létrehozása ugrással hatékonyabb, mint anélkül. A

{input:EAX output:AL} mov edx,000000FFh cmp eax,edx jc @done shr eax,1Fh add al,cl @done:

kód gyorsabb K8-on és Netburst-on egyaránt, mint a

{input:EAX output:DL} mov ecx,000000FFh cmp eax,ecx mov edx,ecx sbb ebx,ebx adc dl,cl and ebx,eax add eax,eax adc dl,bl

Netburst-ön érthető, hogy miért gyorsabb, de K8-on? Ott 5 órajel lenne az utóbbi.

MMX nélkül nehéz az élet.

Az előző kérdésre a válasz: nincs, az sfence sorbarendező utasítás.

#3

P.H. senior tag

2008-10-21 20:15:20 #3

P.H.

senior tag

A 32 bites non-temporal store-ok K8-as megvalósítása hagy némi kívánnivalót, a sima x86 tárolássorozat gyorsabb (VectorPath REP STOSD kizárt).

@unpackSSE2: movnti [edi],eax add edi,04h add ebp,ecx jnz @unpackSSE2 @unpckSSE2: add ebx,04h mov eax,edx mov ebp,[esi+ebx] jg @fenceUNPACK and eax,ebp and ebp,ecx jmp @unpackSSE2 @@UNPACKBMP: <<- entry lea eax,{tömörített adatra mutató pointer} cmp dword ptr [eax],00h jz @exitUNPACK pushad mov edi,{célkép} mov esi,[eax] mov ecx,0FF000000h mov ebx,[esi-04h] lea esi,[esi+ebx-04h] neg ebx cmp {van_SSE2?},cl jnz @unpckSSE2 jmp @unpck @unpack: mov [edi],eax add edi,04h add ebp,ecx jnz @unpack @unpck: add ebx,04h mov eax,edx mov ebp,[esi+ebx] jg @returnUNPACK and eax,ebp and ebp,ecx jmp @unpack @fenceUNPACK: sfence @returnUNPACK: popad @exitUNPACK: ret 00h

8 megapixeles kép esetén:
K8:
- előkészített REP STOSD: 153M órajel
- @unpackSSE2 (movnti [edi],eax): 68M órajel
- @unpack (mov [edi],eax): 62M órajel
Netburst (Prescott):
- előkészített REP STOSD: 410M órajel
- @unpackSSE2 (movnti [edi],eax): 110M órajel

64 byte-os cache-line jutó 3-nál több ugró utasítás hatása elhanyagolható, a code-padding befolyása jelentősebb nála.

kérdés: esetleges téves elágazásbecslés miatt lefutott sfence-eknek van teljesítményvisszafogó hatásuk, vagy el kell távolítani az ágat a critical path közeléből?

#2

P.H. senior tag

2008-10-15 20:46:35 #2

P.H.

senior tag

A Write-Combining pufferekből privát cache-be csak a rendszermemórián kereszül kerülhet adat, oda és vissza egyaránt, közvetlen kapcsolat nincs ~ olvasott cache-line felülírása non-termporal módon tilos.

@SSE2rewriteALPHA: add ebp,ebx jns @retirePERFORM cmp [esi+ebp],eax jz @SSE2rewriteALPHA movd xmm2,[esi+ebp] movd xmm3,[edi+ebp] punpcklbw xmm2,xmm7 punpcklbw xmm3,xmm7 punpcklwd xmm2,xmm7 punpcklwd xmm3,xmm7 cvtdq2ps xmm2,xmm2 mov [esi+ebp],eax <<<---- cvtdq2ps xmm3,xmm3 mulps xmm2,xmm0 mulps xmm3,xmm1 addps xmm2,xmm3 cvtps2dq xmm2,xmm2 packssdw xmm2,xmm2 packuswb xmm2,xmm2 movd [edi+ebp],xmm2 jmp @SSE2rewriteALPHA

K8 lefutás ~2 megapixeles képen 5% layer-kitöltöttség mellett 9M órajel, mov [esi+ebp],eax utasítás helyett movnti [esi+ebp],eax írva 11M órajel.

Vajon
- ez igaz a hardware prefetch-elt cache-vonalakra is?
- az L3-mak jelenléte változtat a dolgon K10 és főleg Nehalem (inclusive) esetén?
- ez csak az DL1-re igaz, vagy a VIA-féle prefetch cache tartalmára is?

#1

P.H. senior tag

2008-10-14 00:40:45 #1

P.H.

senior tag

Blog.

Magamnak.

Sok dolog elveszett már az elmúlt évek alatt.

Tehát mondjuk online archiválok. Mondjuk ide. Próba szerencse.

Adott egy feladat: talán kétrétegű rajzolás lehetne a neve. Adott egy NxM pixel méretű 32 bites kép, amelyre rajzolni kell, de csak bizonyos mintában, amelyet egy 8x4 bites érték ír le: minden sorhoz egy 8 bites minta tartozik, amely ahol 1, az adott pixelen felül kell írni az eredeti képet a layeren lévő rajzzal, hacsak az nem egy előre kijelölt 'háttérszín'; és minden 4 sorhoz tartozik egy ismétlődő minta.

A megvalósítási ötlet szerint mivel egy kép nem tartalmazhat 32 bites negatív pixel értéket (32 bites megjelenítés megkövetelt, ez alatt nincs értelme a SETDIBITSTODEVICE forrásadatában negatív értéket megadni), így a kisegítő layer (amire első körben a rajzolás történik) háttérszíne tetszőleges negatív szám lehet. A kisegítő layer legyen ugyancsak NxM-es tömb, erre lefutnak a módosítás nélküli rajzolási eljárások a kívánt pixeleket felülírva benne a megfelelő színre, ezután fésüljük össze a két 'képet' az adott minta szerint.

pushad mov ecx,{képszélesség} mov ebx,{rajzolási maszk} mov esi,{layer címe} push {képmagasság} shl ecx,02h mov edi,{célkép címe} mov edx,ecx mov ebp,ebx @inner: sub ecx,04h js @outer ror bl,01h mov eax,[esi+ecx] mov dword ptr [esi+ecx],-1 jnc @inner test eax,eax jl @inner mov [edi+ecx],eax jmp @inner @outer: ror ebp,08h add edi,edx add esi,edx sub dword ptr [esp],01h mov ecx,edx mov ebx,ebp jnz @inner @exit: add esp,04h popad ret

Több ponton is bele lehet kötni a fentiekbe:
- a Core 2 processzorok LSD-je 4x16 byte-nyi utasítást tud tárolni, benne legfejlebb 4 ugró utasítással, ret nélkül; a fenti @inner ciklus az @outer ciklussal együtt is bőven beleférne a 64 byte-ba, viszont 5 ugró utasítás van benne; ha egyet eliminálni lehetne, akkor a szükséges adatok egyszeri beolvasása után sosem kell a teljes kép feldolgozása során az L1 I-cache-hez fordulni.
- a K8 CPU-k optimalizálási leírását bogarászva kitűnik, hogy a hardware prefetcher-e a cache-vonalakat csak növekvő sorrendben tudja előbetölteni, a fenti eljárás viszont egy adott képsoron visszafelé halad, mivel az @inner ciklusban az offszet (ecx) csökken.

pushad mov ecx,{képszélesség} xor edx,edx mov ebx,{rajzolási maszk} mov esi,{layer címe} push {képmagasság} shl ecx,02h mov edi,{célkép címe} not ebx sub edx,ecx mov ebp,ebx @outer: sub edi,edx sub esi,edx sub dword ptr [esp],01h mov ebx,ebp lea ecx,[edx-04h] ror ebp,08h js @exit @inner: or eax,-1 add ecx,04h jns @outer xor eax,[esi+ecx] mov dword ptr [esi+ecx],-1 ror bl,01h jbe @inner not eax mov [edi+ecx],eax jmp @inner @exit: add esp,04h popad ret

A következő változások történtek:
- a korábbi "a layer háttérszíne tetszőleges negatív szám lehet" feltétel szűkült arra, hogy csakis -1 lehet
- az @outer ciklus is elöltesztelős lett: átlép a következő sor elejére, így az @inner 0 felé egyre közelítő negatív offszettel fér a két tömb pixeleihez.
- az @inner ciklusban eggyel kevesebb ugrás található, viszont miután az XOR -1,x utáni ROR reg,01h nem változtatja a ZF-et (sem, csak az OF-et és CF-et), így a JBE (jump if below or equal = jump if CF = 1 or ZF = 1) mindkét feltételt egyszerre kezeli; ehhez viszont bit-negálni kell a maszkot a ciklusok előtt.
Ilyen jellegű megoldás nem létezik magas szintű programozási nyelvekben.

A következőkben nem történt változás:
- a 8 használható regiszter közül csak háromnak változik az értéke az @inner ciklusban, ezért képsoronként egyszer a Core 2 belefut az @outer ciklus elején a registerfile-olvasási korlátjába, mivel EDI, ESI, EDX, ESP és EBP is 'befagyott' register-nek tekinthető.
- ha lenne még egy szabad register, amelyben a -1 konstans tárolható lenne, akkor 1+1+2 byte-tal kisebb lenne a két ciklus kódja, ez x64 alatt megoldható lenne.

Az elméleti nyereség:
- bármilyen egyszerű hardware prefetcher-rel ellátott microarchitecture esetén a két tömbön végigmenni minimális L1/L2 cache-tévesztéssel jár (az is nagyrészt csak a 4 KB-os lapok miatt van)
- teljesen üres layer esetén csakis a jns @outer ugrásánál lehet téveszteni (soronként egyszer)
- teljesen kitöltött layer esetén a ror bl,01h bizonyos, 8 esetenként ismétlődő minta szerint dolgozik, amit a többszintű ugrás-előrejelzőknek illik lekezelni
- az algoritmus jól kezeli a layer folyamatos huzamosabb háttér- ill. előtér sorozatait, viszont a gyakori váltásokat nem (ott jobban teljesít az első algoritmus).

A gyakorlati nyereség: K8 és két, különböző (Kb. 80% és 10%) kitöltöttségű ~2 megapixeles kép+layer esetén TSC-rel kimérve 25M/33M-ról 15M/24M órajel.

Aktív témák

Aktív témák

Állásajánlatok

Cloud Support Specialist / Account Manager

LOGOUT - lépj ki, lépj be!

GAMEPOD - játék fórumok

Mobilarena - mobil fórumok

PROHARDVER! - hardver fórumok

IT café - infotech fórumok

FÁRADT GŐZ - közösségi tér szinte bármiről

Blokkméret

Rendezés

Aktív témák

Aktív témák

LOGOUT - lépj ki, lépj be!

GAMEPOD - játék fórumok

Mobilarena - mobil fórumok

PROHARDVER! - hardver fórumok

IT café - infotech fórumok

FÁRADT GŐZ - közösségi tér szinte bármiről

Blokkméret

Rendezés

Állásajánlatok

Cloud Support Specialist / Account Manager
