• #87452 And veterán lanszelot #87449

  Új Válasz 2022-12-11 21:38:07 #87452

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  And

  veterán

  válasz lanszelot #87449 üzenetére

  Lehet, hogy rossz a szemem, meg a pcb-k is a te kezedben vannak, de én egyszerűen nem látok semmi problémát. A kis pcb bekötése és a sávok elvezetése teljesen megfelel a rajznak:
  - pin1 (F2): CD4011 / pin 10,
  - pin2 (GND): 0 V / 'tele' fólia,
  - pin3: nincs bekötve / NC,
  - pin4 (OUT): Q1 bázisa,
  - pin5: nincs bekötve / NC,
  - pin6 (F1): CD4066 / pin10,
  - pin7 (VCC): pozitív táp, D3 - fordított polaritás ellen védő dióda - katódja,
  - pin8: CD4066 / pin8, valamint R2 (aminek a 'túloldala' a CD4066 pin 2, 3 és 9),
  - pin9: R1, R4 és R5.
  Szóval látszólag semmilyen bekötési gond nem lehet ott, a kis pcb 8-as és 9-es pin-jét - az első héttel ellentétben - nem közvetlenül kell a fő pcb-hez forrasztani, hanem rövid vezetékkel. A C104-nek pedig valóban nincs kialakított helye / furata, azt a legegyszerűbben a forrasztási oldalra tudod feltenni a kis pcb pin2-ese és a D3 katód közé, ahogy az ebay-fotón is van.

• #87450 demars addikt lanszelot #87449

  Új Válasz 2022-12-11 20:52:36 #87450

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  demars

  addikt

  válasz lanszelot #87449 üzenetére

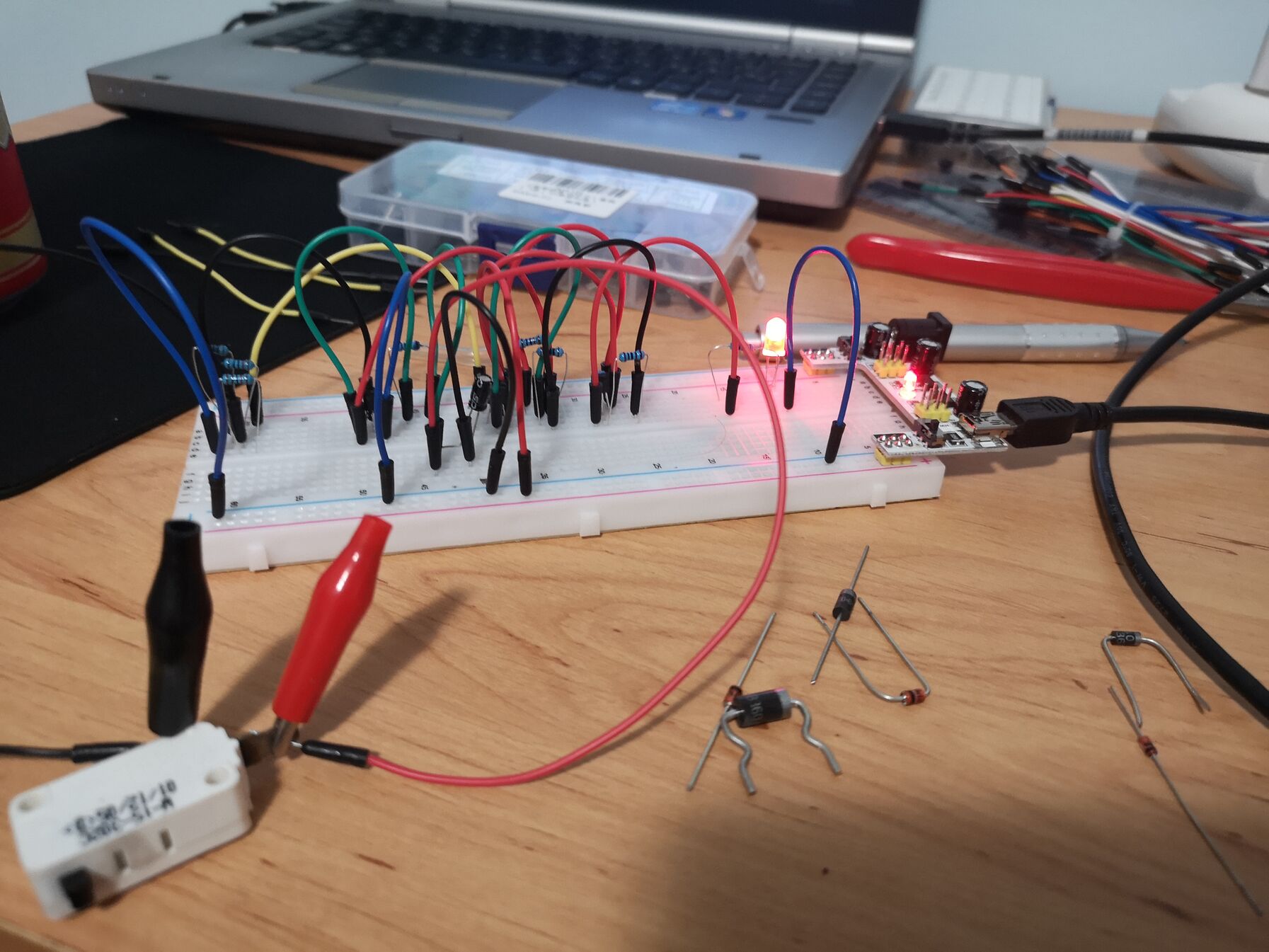

  Most dobtam össze próba panelen ezt a kapcsolást. Szuperül működik, először nyomógomb nélkül próbáltam, aztán kukáztam gyorsan egy mikro nyomót (Végálláskapcsolóban volt)

  Ebben 3 tranzisztor van, pnp, npn, ellenállás, kondi... Egy kis ledet dobtam a végére, 220 ohm ellenállással.
