Új hozzászólás Aktív témák
-
Kernel
nagyúr
válasz
ZTE_luky
#167
üzenetére
Ea kérdés akkor már csak az, hogyhogyan lehetne kimérni a led fogyasztását.
A szalag DC áramfelvételét kell mérni, tehát a 12V-os oldalon, az sokkal egyértelműbb. AC-oldalon több probléma merülhet fel: fázisszög, a tápegység szinuszjelet torzító hatása, a fogyasztásmérő minősége, hogy mindezeket jól dolgozza-e fel. Hatásfok is természetesen bejön a képbe.
...elég profi lehet a cucc
A sokak által ismert tömegtermék, az agyonverhetetlen 75 W-os szlovák pillanatpáka nem egy különös eszköz:
Nem sokban különbözik a cikkben látottól:
Talán utóbbi 100 W-os lehet (létezik olyan is). Akárhogy is, vékonyabb és/vagy hosszabb heggyel, kíméletesebben lehet vele forrasztani. LED-szalaghoz inkább vékony rézhuzalból, ami nem tárol sok hőt. Akár tömör UTP-kábelből bontott rézszál, de abból rövidebb, hogy azért fűtsön is.
Tehát arra próbálok kilyukadni, hogy a meglévő páka is alkalmas a célra.
Azt mondjuk nem gondoltam volna, hogy nem max. fényerőn mérted a fogyasztást, pedig akartam is rá utalni, csak el is elfelejtődött közben.
-
ZTE_luky
aktív tag
Köszi neked is a pákával kapcsolatos tanácsod, ezt szerintem ember válogatja, kinek mi.. Valószínű amint lesz pákám én is ügyeskedek majd, kitapasztalam mi hogyan jó
Namost, a fogyasztással kapcsolatos gyorstalpalód elég sokat segített, voltak téveszmélyim vele kapcsolatban. Általában hangvezérlésen van azaz össze vissza változtatja a színét, és a fényerősséget is, főleg kisebb fényerőn van. Minden tiszta már, már csak az a kérdésem ha nagy teljesítmény van egy kisebb teljesítményű tápon, akkor mi baj érheti a tápot, gondolom szépen lassan következik be a baj.
Ez a bemelegedsi idő mennyi körülbelül? mrt ugye én átlagosan 1-2 órát használom.. Arra gondolom már bemelegszik rendesen.
Köszi, azóta megrendeltem a vastagabb vezetéket, nem mertem beszerelni inkább legyen tuti jó, várok rá 1-2 hónapot. Bár nagyon jó lett volna beszerelni a másikat, jobban elfért volna a csatornában..
Lehet simán jó is lett volna, hisz tényleg pár méter kerül majd rá.
Értem Dremel páka. Valami ilyesmire gondoltál?
-
ZTE_luky
aktív tag
Igen, valóban lecsökken az áramfelvétel az esetemben, és lehet a fogyasztásmérő is csal, a kérdés akkor már csak az, hogyhogyan lehetne kimérni a led fogyasztását. De meg is válaszolom helyetted a kérdést, egyszerűbb fogni egy jó nagy tápot és berakni a rendszerbe és akk nincs gond. A tpom elég idős, nem tudom kép alapján felismeri valaki a szakmába njártas, elvileg 20 éves kb, és kegyetlen nehéz ami a tekercs nagyságára utal. Nevetséges a hatásfoka elvileg, 100W-ot vesz fel és 50W-ot ad le a rá írt adatok alapján.
Akitől kaptam, mondta mneki hogy kb 250W-os rendszerbe kellene, és mondta hogy ezt tegyem be ez 100% hogy nem fog tönkremenni mert profi cucc.. hát nem tudom..A pákáról meg köszönöm szépen a tanácsot, elég profi lehet a cucc, a kommented meg elolvastam, minden elismerésem, nagyon szépen dolgozhatsz.
-
Rycki
csendes tag
válasz
ZTE_luky
#164
üzenetére
Megpróbálok minden kérdésedre, észrevételedre választ adni.
Én nem használok folyasztószert, pedig javítások esetén amikor ilyen 3-as szakaszokat kell javítani azt több esetben is a helyén végeztem függőlegesen vagy éppen a fejem felett elég kellemetlen helyzetben.
Ha kicsit meg van kaparva a forrasztási pont akkor a megfelelő ÓN normálisan elterül, anélkül hogy átégne a szalag.A fogyasztást nagyban befolyásolja a használat. Az 5050es RGB 60led/m szalagnál a 800mA - 1A fogyasztás az a maximális fényerő és fehér színnél van amikor a Kék, Zöld, Piros ág egyszerre világít.
Függ még attól hogy a ledszalagon milyen RGB led van, mert RGB led és RGB led között is van különbség.
Ha nem használod teljes fényerőn és mondjuk csak Piros vagy Kék színnel világít akkor kevesebb a fogyasztás.
Neked 18 métered van. Ha a papírforma szerint számolunk akkor 18méter X 12Watt = 216Watt papíron maximális fényerőn fehér fénynél megközelítőleg ennyit eszik a rendszered.
Ha mondjuk csak a piros színed világít maximális fényerővel akkor 18 méter X 4Watt = 72Watt, ha lejjebb veszed a fényerőt akkor ez is csökken.És akkor még figyelembe kell venni hogy amíg bemelegszik a led addig nő a fogyasztása.
Anno még az elején mértem a ledszalagokat. 5 méteres RGB szalag feltekerve a tekercsre Fehér fénynél maximális fényerőnél 4,4 A-t vett fel a bekapcsolás pillanatában 5 perc működés után 4,7 A-nél állt meg.Ez abból a szempontból rossz hogy amit lehet kapni kínában SZETTet 5 méter RGB szalag, 5A táp és vezérlő, ha itt folyamatosan fehér színnel működik maximális fényerővel a szett akkor igen gyorsan feladja a harcot a táp, mivel jócskán maximumon van használva és azt nem szeretik.
A tápokat 15-20%-al túl kell méretezni a maximális fogyasztáshoz képest.A kábellel kapcsolatban én a lapított verziót ajánlanám, mivel a szalagoknál könnyebb őket szerelni.
Kép alapján én is vastagabbnak látom a lapítottat főágnál ez javallott.Forrasztáshoz aki nem napi szinten forrasztgat annak bőven megfelel szerintem egy Dremel páka.
-
Kernel
nagyúr
válasz
ZTE_luky
#164
üzenetére
Egyrészt a szalagok valós áramfelvétele kisebb a névlegesnél, amit tovább csökkent a vezetékezés, illetve csatlakozási pontok ellenállása is, amivel itt láthatóan problémák is akadtak.
Utána következik hálózati fogyasztásmérő kérdése, ami nem biztos, hogy jól mér.
Láttam egyik fotón a pillanatforrasztó pákát (nem pontforrasztó egyébként, olyan nincs, ponthegesztő van, ami más műfaj).
Amit én használok több évtizede, nem pont úgy néz ki, de hasonló, a klasszikus szlovák páka. Ne tudd meg, hogy mi mindent megcsinálok vele.
Noha én elég jól tudom szabályozni a hőfokát kézzel is, LED-szalag sem akadály, de ha nem akar sikerülni, célszerű vékonyabb rézhuzalból készült hegyet rakni a pákára, amivel csökken a teljesítmény, nem tud annyira égetni.
Használni kell gyantát is, illetve folyasztószert, hogy jobban fusson az ón. Ha oxidált a rézfelület, meg is lehet kapirgálni szikével, fémtisztára.
-
ZTE_luky
aktív tag
Tény hogy a led rendszer elkészülte után egyből írtam a cikket, ezért nem is volt semmi tapasztalatom vele kapcsolatban a kivitelezésen kívül. Idővel egyre többminden ment szét, romlott el, így már én is be tudom látni szinte az összes hibámat mind anyaghasználat, kivitelezési mód, beszerelés terén.
Igen én is nagyon örülök, lényeg h működik majd a következő és az azutáni mindig egyre jobb lesz.
Elég hasznos a te hozzászólásod is (#70), mint sokaké. Így visszatekintve, és újra végig olvasva bevallom őszintén sokkal nagyobb hangsúlyt adtam a ponjaidnak.
Igen a rendszeremet nem a legegyszerűbbnek nevezném, ha valakit érdekel egy PONTOS, PRECÍZ kapcsolási rajz nagyon szívesen veszem a fáradságot és rajzolok egyet, ami már az utóbbival ellentétben ÉLETHŰEN VALÓSAN adja meg a paramétereket.
----------------------------------------------------------------------
A régi hozzászólásodhoz:
Igen, belátom hogy a forrasztás a legjobb módszer. Hosszútávon az ember forrasztási tapasztalától függetlenül a leggyorsabb és a legeffektívebb kötés, hisz a kínai csatlakozók előbb vagy utóbb kevesebbszer vagy többször mindneképp elromlanak, azzal maradandó problémát is okozhatva.
DE! Pont ezért írtam hogy aki teheti, ne ezeket hazsnálja.. Sajnos mint sokan mások, én se rendelkezek profi forraszpákával, ónnal, és forraszfolyadékkal. Még mindig keresem az igazit, mert szerintem már az esetemben is megérné egy komoylabb darabra beruházni.
A másik az anyagminőség. Így hogy már jópár méter szalagot fogtam a kezemben, elmondhatom hogy HATALMAS különbségek vannak minőségben minden téren! Az én szalagjaimat én szerintem egy profi pákával se tudtam volna forrasztani, mert ha jól számolom jóval több mint 100 pontot kellett volna forrasztanom, és a szalag vastagsága akr mint a hajszál...
A hőtermeléssel kapcsolatban megfogtál már akkor is. Fel nem fogo maz enyémek hogy lehetnek jég hidegek. akár mennyt használtam még csak annyit se mondhatok hogy kellemesen voltak melegek. Abszolút sobahőmérsékletűek voltak, szóval ezt passzolom.. TAlán azért mert nem kap teljes feszültséet, talán azért mert rendkívül keveset használom. Nem átlag felhazsnálásra csináltam ezt a rendszert, azaz nemidőzítőt, vagy non-stop, hanem kizárólag addig meg amíg bekapcsolom majd ki. EZ eddig max 4 órát takart.
"1 méter 5050 szalag áram felvétele fehér színnél ~ 800mA - 1A. Célszerű jóval nagyobb táppal működtetni a szalagokat, hogy ne menjen szét a táp."
- A ez az amit még mindig nem fogok fel. Hogy 18 métert hazsnáltam 5050-es 60led/m RGB ledből, ami méterenként 70W-ot kóstálna, így lenne gömbökkel együtt egy kb 260W-os rendszerem, és a táp fogyasztása alig több mint 50W.... Ez mind a mai napig rejtély számomra.."A szilikon borítással is elég hazsnos volt a hozzászólásod, szerintem ha nem szükséges a vízhatlanság, mindenki távolítsa el mert csak hatrányokkal jár.
Ad4: Ilyen toldó elemeket én személy szerint nem használnék mert képes elolvadni és zárlatot okozni.
Azokon a vékony kis szar tüskéken rosszabb esetben 5A körül áram is mehet és vussss volt nincs."-Ez az ami ellen megint nem tudok semmit csinálni felszerelés nélkül. Ha lenne pákám én lennék az első aki szórná a szemétbe ezeket a hulladékokat
Mégegyszer köszönöm mindnekien ka hazsnos segítséget, lényeg hogy újra megy a zene, és villog rá a led
---------------------------------------------------------------
Rycki:
neked is feltenném a kábel-es kérdésemet, hogy melyik vezetéket kössem főágnak, mennyire befolyásolja a vezeték keresztmetszete a bekötést. Feljebb megtalálod a teljes kérdést, köszi!!
-
Rycki
csendes tag
válasz
ZTE_luky
#160
üzenetére
Hát igen ez sajnos előfordul.
Erre csak az első hozzászólásomat tudom idézetként beszúrni. Viszont örülök hogy megoldódott a probléma. Sajnos az ilyen kis nüansznyi hülyeségek szokták a legbosszantóbb és legnagyobb hibát okozni.
És ezeket a hibákat a legszarabb megtalálni egy ekkora rendszerben.(#70) Rycki
Jó a kivitelezés. Szép és igényes lett.
Jó pár éves szakmai tapasztalattal a hátam mögött a következőket javasolnám annak aki a közeljövőben ilyen ledezésre adja a fejét.
Ad1: Miden csatlakozásnál forrasztás ajánlott. Ahogy írtad, hogy nehéz forrasztani és még a réz forrpontok is elégnek és ilyenek... Úgy kell csinálni, hogy a szilikon borításos ledszalagnál szikével a szilikont eltávolítani, a forrpontokat szabaddá tenni, ezután a forrpontokat óvatosan meg kell kapargatni a szikével, hogy a felesleges szilikont leszedjük. És mivel a szilikonban levő anyagok minimális reakcióba lépnek a rézzel így az oxid réteget is le kell kicsit kaparni hogy az ón egyből elterüljön rajta. Nem kell évekig ott tartani a pákát ha rendesen meg van tisztítva a felület, megfelelő hőfoknál 2 sec alatt elterül rajta az ón.
Ez után célszerű a kész csatlakozási pontot meleg ragacs pisztollyal vissza nyomni és akkor nem marad szabadon.

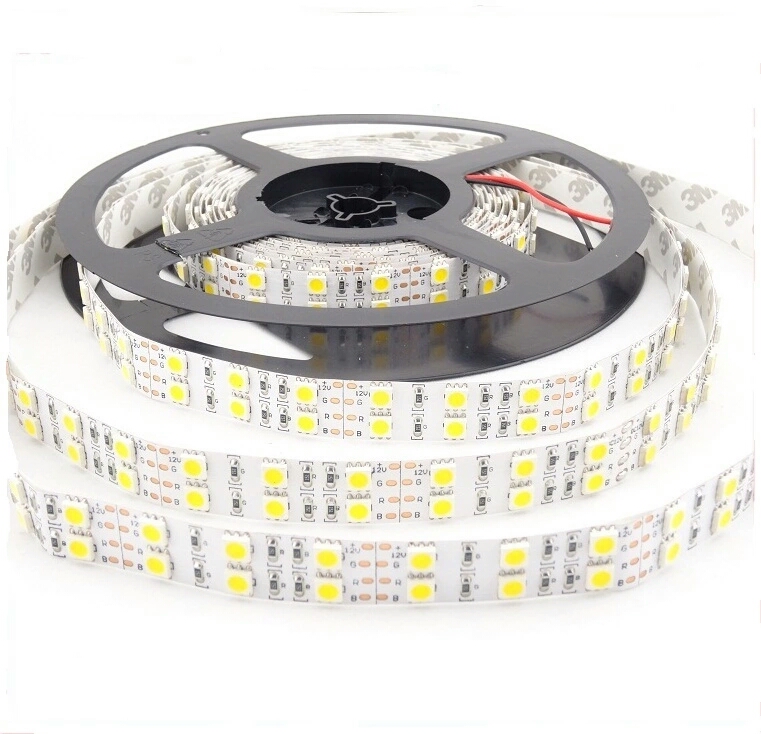

Ad2: Az 5050 ledek termelnek hőt. Ezért célszerű alumínium ledprofilba rakni, még akkor is ha rejtve van. Maga az hogy jól szellőző helyen van az vajmi kevés ha a szilikon réteg miatt sem tud távozni a hő.
Az 5050 ledek maximális áramfelvétele a fehér színnél van. Ilyenkor működik a három alapszín egyszerre.
1 méter 5050 szalag áram felvétele fehér színnél ~ 800mA - 1A. Célszerű jóval nagyobb táppal működtetni a szalagokat, hogy ne menjen szét a táp.
Ad3: A szilikon borítás több esetben nem a ledek miatt sárgul be, hanem maga a szilikon miatt ahogy öregszik. Ha gagyi minőségű a szilikon akkor 1 év alatt az állásban, a saját csomagolásában képes besárgulni és megkeményedni. (tapasztalat).
Ad4: Ilyen toldó elemeket én személy szerint nem használnék mert képes elolvadni és zárlatot okozni.
Azokon a vékony kis szar tüskéken rosszabb esetben 5A körül áram is mehet és vussss volt nincs. -
Kernel
nagyúr
válasz
ZTE_luky
#160
üzenetére
Nekem az ilyen bontható érintkező eleve nem szimpatikus (inkább forrasztok), de be kell látni azt is, hogy nem mindenki rutinos forrasztó.
Vezetéknek a keresztmetszete számít ebben az esetben, ami így képről nem dönthető el. A szigetelés minősége a törpefeszültség miatt mellékes, kettős szigetelésre sincs szükség.
Vagy azonos hosszúságú darab ellenállását lehetne összehasonlítani, de minél hosszabb, annál jobban mérhető a különbség. Vagy mérni rajta a feszültségesést.
-
ZTE_luky
aktív tag
Kernel:
Köszönöm szépen neked a segítséget, nagyon sok időmet spóroltad meg!!
Igen, való igaz, csak nem mertem kontakthibára gyanakodni, mert össze vissza világott minden fényerőn, és én időhöz kötöttem a kialvását.. Lényegtelen hogy mit hittem én és te, a lényeg hogy most már jó.------------------------------------------------------------------------
A következő tancsot mindenkinek mondanám akinek megfordult az eszében vagy esetleg már használt kis kínai csatlakozókat.
MEGOLDVA:

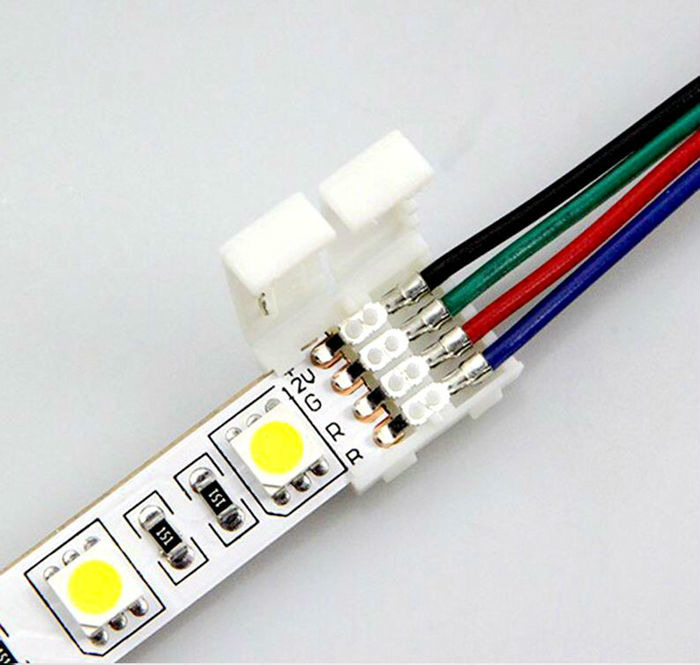

Szóval ez az egész világítok-nem világítok probléma két kis kínai csatlakozófej miatt volt.. Fel tudtam volna robbanni az idegtől amikor kiderült, de inkább örültem hogy nem kell szalagot cserélnem mindenhol. Semmi köze nem volt se a dimmernek, se a vezérlésnek se a tápnak a problémához. egyszeűen csak kontaktos volt a csatlakozó ahonnan bejön az áram.
Egész pontosan erre gondolok. A kontaktra egy baromi egyszerű ok van. A kis saruk amik bele vannak kapaszkodva a vezetékbe, azok lógnak át egy és ugyanazon vezetőn, ami később továbbmegy a szalagba. Namost.. HA a vezeték nincs kisúlyozva (lenyomva teljesen a talapzathoz, földhöz, akkor felemelkedik (esetemben is ez történt mert egy nem túl nagy súllyal rendelkező vezetékről beszélünk..
A vezeték lóg a levegőbe, ezzel mozgatva a szalag vezetőibe érőtüskéket, amik persze nem értek hozzá a szalaghoz.A pislákoló, valamint alig világító ledek teljes magyarázatot adtak arra hogy azo ka tüskék valamikor csak épp hogy valamikor egyátalán nem értek hozzá a szalaghoz.
Mindneki okuljon a hibámból és mellőzze az olcsó kínai gyártmányú vezetékek, csatlakozók, szalagok alkalmazását, mert hosszú távon 100% hogy nem éri meg jobban!
Ezúton is szeretném mindenkinek megköszönni a segítséget!
-----------------------------------------------------------
Új kérdés:

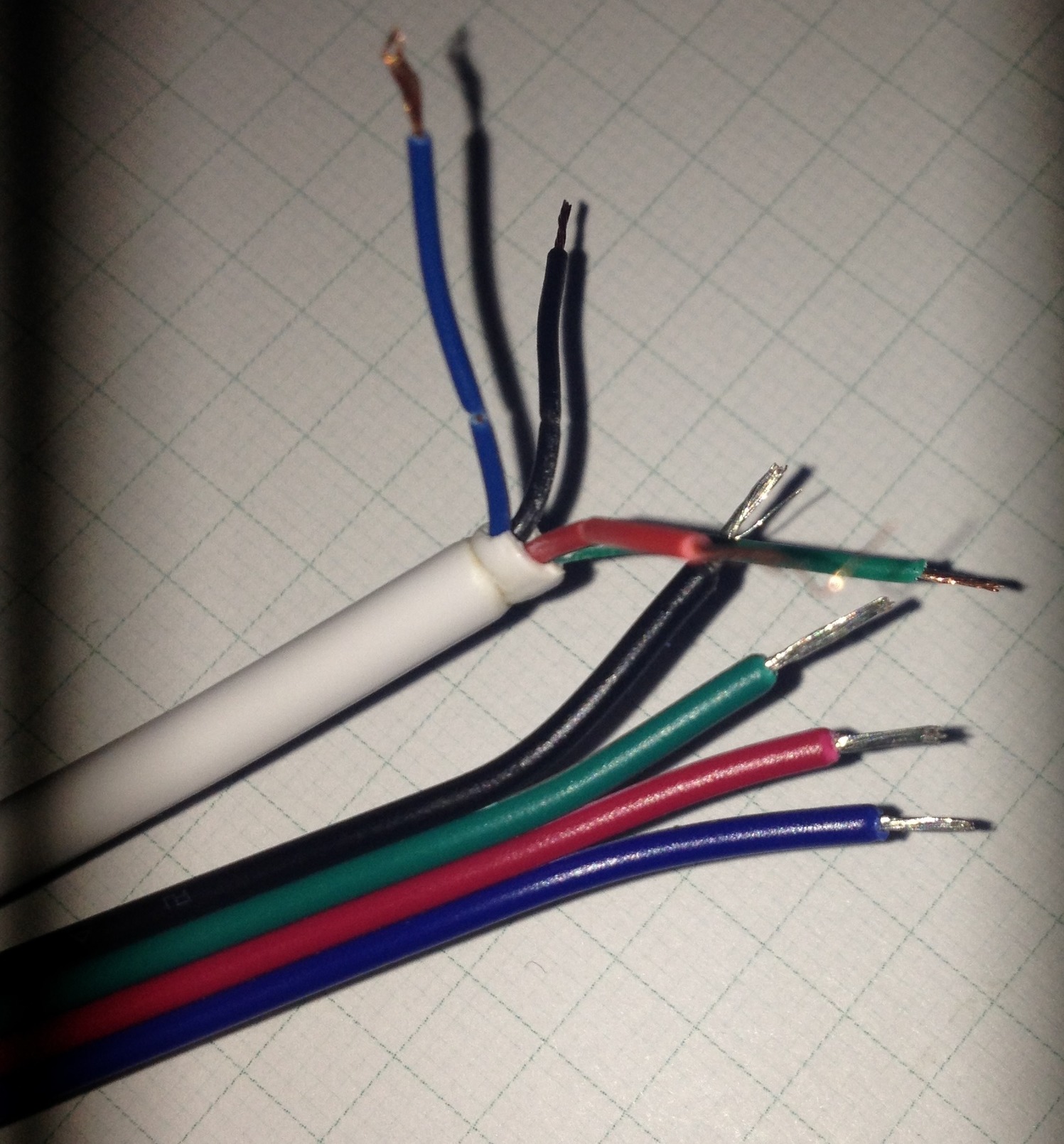

Kétféle vezetéket rendeltem be, jobb minőségűt nem találtam. Minőségre van különbség a képen látható két kábel között? Én a hengerré sodrottat jóval vékoyabbnak látom, nem tudom arra köthetek e 5m led szalagot.
Esetleg tudnátok javasolni egy online shop-ot ahol találok MINŐSÉGI vezetékeket (most nem olyanra gondolok hogy ugyan azt az ebay-es minőséget veszem meg csak 500 forint helyett 2000 forintért..)
Egész pontosan 3 méteren ki szeretném húzni a tápból egy 3. ágat, ami majd megy egy újabb elágazóba diódák, szalagok, és a főág lenne ez 3m, és a két vezeték közül kéne választanom, mert ezek vannak itthon jelenleg..
Köszi! -
ZTE_luky
aktív tag
a tápegység kimenetén SOHA nam tűnik el a feszültség állandóan megvan a stabil 12V.
minden színen ugyan az e helyzet amit korábban leírtam, nem csak a piroson.
A mérés pillanatában gondosan odafigyeltem arra hogy a színek se, de főleg a + - ág ne érjen össze a vezető hozzáértetésekor.
Igen, én is ezt furcsálom, elég gyenge az a 9V. Nem tudom fényerőkülönbségen kívül mekkora hátránya lehet annak hogy 6-7V-ot ad le a szalagnak, de engem jobban aggaszt az h össze vissza világít a rendszer valamikor igen valamikor nem.
-
Kernel
nagyúr
válasz
ZTE_luky
#154
üzenetére
Ha ilyenkor a tápegység kimenetén is eltűnik a feszültség, azt okozhatja zárlat, mondjuk a piros ágon valahol, de meg kell nézni a többi színt is. Szakaszos leválasztással is lehet próbálkozni a behatároláshoz.
Olyan is előfordulhat, hogy a mérés pillanatában ér össze valami, nyilván erre is figyelni kell.
Egyébként a betápnál még 12V-hoz közeli feszültségnek kellene lenni, az elég kevésnek tűnik.
-
ZTE_luky
aktív tag
Újabb mérés:
Ugye 4 helyen jön be az áram, körülbelül 7-9V feszültséggel átlagban.
Gyönyörűen világít a led, kb 10 percig méregettem különböző helyeken, legtragikusabb érték 6V. ELérek a kövi kis oszlophoz (ahol bejön a feszültség vezetéken) és hopp korom sötét... Megint ugyan az. Kimérek minden újra sehol semmi feszültség.. Nem tudom mitől mehet el minden, ezúton csak közvetlen tápra kötöttem a szalagokat, + -ba és piros - -ba... -
ZTE_luky
aktív tag
Többszöri újramérés után kijelenthetem hogy teljes a káosz. Csak egy tippem van hogy mi lehet a baj, ha nincs igazam javítsatok ki. Szerintem a +,- valamilyen módon egybefut, és rövidre zárja az egész rendszert.
Lehet hogy őrült nagy baromság, de uygan ez a rendszer másik táppal, vezérlés nélkül se működik. a táp, a másik táp mással viszont igen.. a vezrlés is tökéletes mással..
Ez az egész a dimmer vezérlés elé való bekötése után következett be amit már beláttam igen nagy baromság volt elkövetni..
Fogalmam sincs hogy mi baja van, valamikor bedugom és szépen maxon világít egy percet vagy -et, valamikor nagyon halványan jlenleg sehogy. Valamikor 6-7Voltot megkap, valamikor csak 4-et, és alig pislákol.
Jelenleg egy ponton kimértem a 4V-ot máshol inkább közelít a 0-hoz..
Össze vissza mindig más feszt kap és máshogy világít, fogalmam sincs mi lehet.. az az igazság tele van szemét kínai kütyüvel lásd a cikkben..
-
ZTE_luky
aktív tag
Igen próbáltam. Elég furcsán reagál amúgy. Most már tudom h a vezérlés a ludas, csak megtévesztett mert mási krendszert meg vitt.. furi
Külön színenkénti tápra dugás után szépen világítanak, és működik minden, kicsit bevillog, de az érintkezéshiba miatt szerintem.
Eleinte igen kis idő múlva halt meg, aztán már ha bedugom vezérlővel egyből nem is világít hanem eleinte is már csak nagyon halványan..
És tényleg nem tudom m ilehet a baj, a vezérlő elvileg vinne nagyobb rendszert is, és hibátlanul működik..
Egy 13m-es rendszerre lis kipróbáltam gyönyörűen vitte...
Rákötöm a szobában találhatót és nem produkál semmit..
Érdekes. -
Kernel
nagyúr
válasz
ZTE_luky
#148
üzenetére
Próbáltad színenként külön-külön is tesztelni?
Ezek a szalagok nem bonyolult áramkörök, a hibát meg kellene tudni találni. Épp így, amikor már ki van iktatva a vezérlő (nincsenek PWM-impulzusok, ami a multimétert is "megtéveszti"), most már csak sima DC táp van, lehet mérésekkel jól behatárolni a problémát.
Kicsit furcsa, mindig pontosan azonos idő után halványul el? A LED-szalag nem időzítő. Nem mondom, léteznek melegedési problémák is, de aki ismeri a szalag felépítését, az tudhatja, hogy paralel ágakból tevődik össze, az egyes ágak pedig sorba három LED + egy ellenállás.
Ha egy ág megszakad, 3 LED kialszik, a többi megy tovább. Ha egy LED zárlatossá válik, a vele soros másik kettő erősebben világít, esetleg kiég (és/vagy az ellenállás).
Mi az, hogy egyformán halványul el az egész, ez így logikailag nem áll össze.
-
-
Rycki
csendes tag
válasz
ZTE_luky
#146
üzenetére
Akkor ott a szalag a ludas.
Ha esetleg van még maradék szalagod, akkor csinálj egy kisebb 1 méteres szálat és kösd rá a vezérlőre. Az volna a legjobb ha abból a tekercsből, rendelésből származna amiből a rendszert építetted.
Előfordulhat hogy hibás volt egy az egybe a szalag.
Ilyenbe is futottam már nem is egyszer.Vissza térve nekem attól mentek szét a vezérlők, hogy folyamatosan kapcsolgatta egy időben a szolgáltató az áramot és ilyen 2-3 másodperces áramszünetek voltak és ahogy vissza jött az áram maga a táp is el hullott és a vezérlő is.
-
ZTE_luky
aktív tag
bocsi az előzőért, semmi rosszat nem akartam mondnai, legalábbis én nem.
A képen látható vezérlőt használom. A led rendszerem körülbelül 50W-ot eszik, igaz kb 200W-ot kéne a kínai leírása szerint.
A vezérlőnek nem 246W-ot, azaz 20,5A kéne bírnia? Neked is uygan ilyened volt és tönkrement? MEnnyi ideig bírta, milyen igénybevételnek volt kitéve?
értem, köszi szépen mindkettőtöknek a + - egybekötős tanácsot, ki fogom próálni, s úgy elég haar kiderül mi a probléme. A vezérlés elvileg tökéletes mert van egy másik rendszerem (8méter) amibe van most uygan az a vezérlés és tökéletesen működik 10 órán keresztül is akár.
-
ZTE_luky
aktív tag
Azért két vezetékes mert gondoltam nem fogom a 3 színt külön lerajzolgatni mert felesleges, de ha könnyebben átláthaó rajzolok egy minden részletet ábrázolót is.
Én csak a feszültséget mértem, semmi mást.
Nem az a gond hogy többet kap a szalag hanem az hogy nem kap eleget.
Tápegységgel elvielg nincs gond, működik rendesen
-
Rycki
csendes tag
válasz
ZTE_luky
#141
üzenetére
Nem tudom hogy megszólalhatok-e vagy ismét kapok egy két ironikus megjegyzést....
Ha azt az egy darab vezérlőt használod amit a képeken is láttam az összeállításnál akkor vedd ki az áramkörből.. Az a vezérlő csak maximum 5A vagy 5méter RGB-t tud elvinni. Teljesen mindegy hogy több helyen táplálod meg a ledszalagokat, az a vezérlő gyenge.
Nekem olyan vezérlőből több tucat ment tönkre úgy hogy csak 5 méter RGB volt rákötve, de még azt sem bírta.

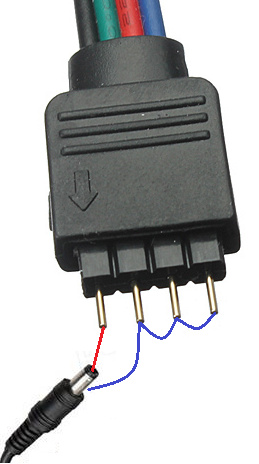

Ha kivetted a vezérlőt akkor kösd össze a ledszalagoknál levő R-G-B szálat és kösd rá a táp negatívjára, a fekete +12V os szálat pedig a táp pozitívjára, ekkor fehér színt kapsz az egész ledszalag hosszon.
És letudod tesztelni, hogy 10-15 perc után ugyan úgy világít-e fehéren a ledszalag. -
Kernel
nagyúr
válasz
ZTE_luky
#141
üzenetére
A képen mondjuk csak egy kétvezetékes rendszert látok, míg a klasszikus RGB-szalag négyvezetékes.
A vezérlő utáni PWM-jel mérése szokványos multiméterrel problémás, illetve nem lehetséges.
Előbbi kommentekben is látható, az volt az előzmény hogy pwd dimmer-t a vezérlés elé kötöttem, nem pedig utána, lehetséges hogy megöltem a szalagot?
Ez sem lehetséges, ha a táp 12V-ot ad le, a szalag sem tud többet kapni.
Tápot nem tudom, mikor mérted, de a hiba jelentkezésekor is kellene, nem csak előtte. Másik topikban volt egy eset, ott eleve hibás tápegység jött Kínából. Akkor csináltam ezt a rajzot, teszt a vezérlő kiiktatásával:
Az RGB-szalagnál közös a pozitív, a vezérlőben FET-ek kapcsolgatnak a negatívra (GND).
A full terhelési próbához mindhárom színt egyszerre rá kellene kötni valahogy. Lehet színenként külön-külön tesztelni, de az csak részleges terhelés a tápegység számára, ami nem feltétlenül hozza ki a hibát.
-
ZTE_luky
aktív tag
Most vagyok itthon. A helyzet ugyan az, csak dimmer nélkül már.
A táp leadja a 12V - ot, A vezérlés megkapja, és uyganúgy le is adja a 12V-ot. VIszont a szalag csak 6-7-8V-okat kap meg.
Furcsa mert ezelőtt meg is kapta a 10 - 11V-ot viszont ugyanúgy csak pislákolt. Most is ugyan azt csinálja, kb 10 percig világít, teljes fényerőn, akár milyen programot választok. 10-15 perc után lekapcsolt az egész, azan 0 fényerő. kikapcsolom a tépot és vissza, akkor meg alig korom sötétben alig lehet észrevenni...
Én ebből annyit vettem le hogy a szalagok mentek tönkre, mert a táp is és a vezérlés is tökéletesen működik, leadja az áramot, csak a szalagon nem mérhető ki.
Előbbi kommentekben is látható, az volt az előzmény hogy pwd dimmer-t a vezérlés elé kötöttem, nem pedig utána, lehetséges hogy megöltem a szalagot?
-
Kernel
nagyúr
Az egy dolog, hogy párszavas leírások alapján nem mindig egyszerű vizualizálni a helyzetet, de ekkora teljesítményre lineáris szabályzó érdekes lenne, disszipáció, illetve méretek szempontjából.
Míg az adott téma kapcsán elterjedtnek számító PWM-dimmer adja magát.
Hogy a vezérlő eddig bírta az impulzusokat, míg kinyíródott benne valamelyik kondenzátor, vagy bármi, az meg a másik dolog. Szerintem nem épp azt vetíti előre, hogy tovább kellene folytatni a hibás gyakorlatot.
(#136) ZTE_luky
...maximum egy RGB dimmerrel lehetne kivetelezhető?
Ezt még vizualizálni sem tudom, hogyan gondoltad, de a vezérlő táplálásra az vonatkozik, amit írtam. Az nem arra van kitalálva, hogy PWM-dimmeljék.
-
Rycki
csendes tag
Azért írtam mert nem tudom, nem láttam hogy milyen eszközökből van összeszerelve az egész rendszer...
Csak a hiba leírásból tudok következtetni, találgatni arra hogy mi lehet a baj...Nincs szó sehol sem, hogy a rendszerben PWM vagy analóg dimmer lenne... (hozzá teszem rengetegszer találkoztam silány kínai dimmerrel ahol ugyan olyan kinézetű dimmerben PWM míg egy másikban analóg elektronika lapult).
Nem szeretek elsőre olyat mondani egy rendszerre ami "eddig" működött, hogy dobjon ki belőle dolgokat, mert ismétlem nem láttam, nem tudom miből épül fel a rendszer.
És mivel az elmondottak alapján a rendszer működik bekapcsolásnál amíg el nem kezd bemelegedni, uram bocsá, hogy próbálom körbe járni a hibát...
Ezért írtam hogy rakjon majd fel képeket. -
-
Kernel
nagyúr
Azért is kérdeztem előbb, mert ha tisztában vagy vele, akkor máris adódik a többi kérdés:
- Miért gondolod, hogy a zenevezérlő tápját PWM-dimmelni elfogadható / szakszerű dolog?
- Miért nem azt írod, hogy dobja ki onnan a dimmert?
- Hogyan méred közönséges multiméterrel a dimmelt áramot / feszültséget, mit fog mutatni szerinted a négyszögjeltől? -
Rycki
csendes tag
válasz
ZTE_luky
#131
üzenetére
Azt hogy mi a szar a dimmer vagy a vezérlő csak méréssel tudod meghatározni.
Célszerű lenne egy multimétert bekötni először a táp és a dimmer közé addig amíg fel nem melegszik és produkálja a hibát.
Majd következőleg a dimmer és a vezérlő közé. Minden esetben mérj feszültséget és áramot is, hogy hogyan változnak az értékek.Nekem Németországban rengeteg dimmerem ment tönkre abból adódóan, hogy egy időben folyamatosan kapcsolgatták az áramot (értsd: út felújítás volt a városban és reggel illetve esete más hálózatról jött az áram), és a vissza kapcsolás pillanatában levő "rúgást" nem bírták a dimmerek. És nem 230V os dimmerek voltak hanem 12V-os dimmerrek amik előtt ott volt a tápegység. De még is a dimmerekben ugrott le a panelről a fesz.stab.
Ez csak egy példa volt. -
Rycki
csendes tag
Nem feltétlen értem a szarkasztikus kérdésed
Én tisztában vagyok vele hogy rengeteg dimmer létezik, rengeteg felépítéssel és megoldással.
Ezért is írtam feljebb hogy jó lenne 1-2 kép az összeállításról.De hogy a te kíváncsiságodat kielégítsem. Pl. egy PWM típusú 12V 8A dimmerben ott lapul egy 7805-ös feszültség stabilizátor ami biztosítja az 5V-ot egy LM358 műveleti erősítőnek, és az 555 IC-nek.
https://www.circuitlab.com/circuit/c8m48y/screenshot/540x405/
-
ZTE_luky
aktív tag
Kernel
a hangvezérlésemen 2 féle fő program van, az alap programok, plusz a hangvezéreltek. az alapokat lehet dimmerelni, a hangvezérelteket nem, mert azt a hang erőssége teszi. Házimozira kötött gép, két erősítővel, és általában túl sok feszültséget kap, ezért kellett a dimmer.
Miért nem lehet elékötni a vezérlésnek? Mi baj lehet belőle?
Rycki
"Jó lenne mondjuk 1-2 kép a tápról, dimmerről, vezérlőről és mondjuk a kötésről is."
Ez sajnos most nem kivitelezhető, nem vagyo kotthon.
A tápról rámegy a immer inputba a +,-, onnan a dimmer outból pedig a vezérlés in-be. a vezérlés otput-ja pedig 2 csatornás, és 4-4 ér fut ki belőle, immár a külön színek.
"Én arra gyanakszom, hogy egy feszültség stabilizátor felmelegszik és az okozza a hibát...
Ez lehet a dimmerben is, vezérlőben is. Az hogy a feszültség meg van nem jelenti azt hogy az áramerősség is ugyan annyi mint a bekapcsolás pillanatában."Ezt nekem se túl tiszta...
-
Rycki
csendes tag
válasz
ZTE_luky
#127
üzenetére
Jó lenne mondjuk 1-2 kép a tápról, dimmerről, vezérlőről és mondjuk a kötésről is.
Én arra gyanakszom, hogy egy feszültség stabilizátor felmelegszik és az okozza a hibát...
Ez lehet a dimmerben is, vezérlőben is. Az hogy a feszültség meg van nem jelenti azt hogy az áramerősség is ugyan annyi mint a bekapcsolás pillanatában. -
ZTE_luky
aktív tag
Hali, a jelenlegi szituáció az hogy a táp rá van kötve egy dimmerre, az a vezérlő panelra, majd az két csatornáról rá a szalagokra. Eddig tökéletesen működött, most pár percig üzemel, majd hatalmas fényerőveszteség, és úgy működik tovább.
Feszültség végig megvan, a szalagon is, a ledek is megkapják. és nagyon halványan villog/világít csak. fogalmam sincs mi lehet a probléma.
Én a trafora gyanakszom. Lehetséges h nem elég a teljesítménye? Mégiscsak egy elvileg 200W körüli rendszerről van szó, legalábbis a kínai oldalakon ezt írták róla..
Tényleg bekapcsolom minden tökéletes, egyszer csak egyik pillanatban elveszik a fényerő, de feszültség marad?! Kikapcsolo maz egészet hagyom pihenni egy fél órát, és újra ugyan ez a helyzet...
Van valakinek ötlete mi lehet a probléma?
-
ZTE_luky
aktív tag
TÖbbet már írtátok h zavaró lehet ez a nagy intenzítású villogás. Azóta raktam rá egy dimmert, és az intenzív villogáson kívül észrevehető még egy adott pulzálás, üktetés, ami alapjáraton is villogtatja a ledetek, mintha mindig változtatná a feszültséget de minimális mértékben. mi lehet a gond, esetleg tudtok erre valam imegoldást? Nem a legjobb ötlet rá a dimmer, mr beláttam, ugyan a fényerőn csökkent, de megmarad az az örökös lüktetés
-
-
vadkörte
addikt
Szerintem jó lesz ez a dimmer.
Asztali PC tápja is jó lehet, de a benne lévő venti miatt elég zajos lesz. Ha nem lenne más rákötve csak a szalagok, akár ki is lehetne kötni a ventilátort, de ez nem a leg szakszerűbb...
"Természetes"fehér szalag: LINK
Dugvillás táp: LINK 5630-60-ból elvisz ~2 métert.
A ménkü levételéhez kell még egy anya tápbalun. -
KisDre
senior tag
válasz
vadkörte
#118
üzenetére
Köszönöm a segítséget-tanácsot
Ez a drimmer vajon megfelel? [link]
Illetve LED szalagnak ez: [link] (Ez, vagy a természetes fehéren gondolkozok, sajna a megfelelő színhőmérséklet pont kiesik, de annyira talán nem is lényeg).Tápegységet illetően gondolkozok, ha az 5630-at választom, sajna fölös laptop töltőm nincs, egy mezei 300W-os ATX táp 12V-os ágát meg csak-csak sok lenne ilyen célra használni, gondolom.
Ha ez a ledszalag méterenként 14,4W -ot fogyaszt, akkor 28,8W a max 2 méter esetében? Meg persze ott van az is hogy nem használom fel mind a két métert.
[link] Egyelőre ezt nézegettem, de hiába a 30W csupán 1,5 méterre jelzi ki a honlap a 5630 esetében, ennek mi az oka? Gondolom elég laikus kérdésszerk.: Bocsi hogy itt rontom a levegőt, de On Topik témát nem találtam a fórumon vagy amire azt hittem hogy led ÉS led szalagos ott nem válaszoltak. Jó lett az írás
-
vadkörte
addikt
Az 5050 helyett én inkább az 5630-ast használnám. Elméletileg ez rendelkezik az egyik legnagyobb fényteljesítménnyel. A vékonyabb tejopál lemez nem biztos, hogy eléggé szór, a vastagabb ront a fényteljesítményen. Ezért én hanyagolnám a 3528-ast. Az effekt és- vagy díszítőfénynek jó.
Az A/3 méret annyira nem nagy - ugyebár 29,7 cm x 42 cm - én a szalagokat a rövidebbik oldallal párhuzamosan rendezném el. A hosszukat kb. 25 cm-ben határoznám meg (vagy amennyit a szalag kiad, a 25 cm-hez közelebb) 5-6 sor elég is lenne. 6 sorral számolva 150 cm LED-re lenne szükséged amihez egy 36W-os ipari- vagy notebook tápot társítanék.
Hűtésnek alu lapokat, vagy akár teljes felületű alu lemezt használnék, a tejopál lemezre egy 2-3 mm-es üveglemezt tennék, a tejopál nem valószínű, hogy eléggé bírná a nyüstölést. Hőálló (kandalló)üveg, vagy bontott A/3-as fénymásoló üvegasztala jó is lehet.A T_chis által említett LED panel sem rossz ötlet! (végülis Te is azt építenél
)A szükséges szalagokat, szerelési és egyéb kellék anyagokat pl. ITT is megtalálhatod.
(#115) T_chris:
Nem rossz ötlet a panel sem, valahol ez is egy LED panel
-
KisDre
senior tag
válasz
vadkörte
#112
üzenetére
+(#113) T_chris
Tejszínű (/tejopál) plexi lap, viszonylag vékonyat, a búra alatt meg fehér festés vagy fényt visszaverő ragasztószalag.
Nem nagy méretben gondolkozok, A3-as de lehet kisebb is lesz, nem mérnöki-tervezői munkához hanem animációhoz lenne inkább. Igazából eddig az áruk plusz a tekerhető dimmer miatt a 5050-es és a 3528 -as LED szalagokat néztem. Ha karácsonyi ajándéknak akarom akkor netről (ebay vagy más) rendelve már nincs időm szóval maradtak a hazai led üzletek. -
Írtam egy bejegyzést (a végén van videó is) a saját, vezérlésben is DIY rendszemről. Szerintem sokkal jobb, mint bármilyen gyári villogtató izé
-
#33253120
törölt tag
válasz
vadkörte
#114
üzenetére
És mire led, ledszalag, tápegység, egyedi opál plexi lap, addigra ott vagyunk, hogy a kiválasztás, tervezés, kivitelezés ideje, az asztal kiesett munkaórái, stb.... annyi pénzt,és energiát emészt fel, hogy hogy gyakorlatban lehet jobban jár egy led panellel ha a csak a meglévő asztalt kell átszerelni.
Szerk.
Mea culpa. Az állítható fényerőn átsiklottam. Így a te megoldásod lesz a nyerő. -
#33253120
törölt tag
válasz
vadkörte
#112
üzenetére
Saccra olyan asztalt akar csinálni amivel kissebb rajzokat, egyebeket lehet úgy másolni, hogy hátulról van átvilágítva a cucc. És ez azért jobb mint a fénymásolás, mert itt akár egymásra tehetsz több rajzot egy bizonyos fokig, és látható lesz az esetleges összeférhetetlenség.
Ehhez a nagy fényerő fontos. Pár ilyen asztalt már láttam, a régiek 4*18w-4*36w fénycsövet tartalmaztak mérettől függően.
Én ebbe szögletes led paneleket raknék. Van álmennyezeti lap helyére rakható ami sacc 595*595mm... Ez kb akkora mint a régi 4*18w lámpatest. Átvilágítóasztalhoz megfelelően homogén a fénye minden előtétüveg nélkül. A kérdés max annyi lehet, hogy ha több darab kell belőle akkor egymás mellé rakásnál mekkora lesz a fényvesztés a fizikai kialakítás miatt. (Szerintem elhanyagolható)
Szerk. Ez a téma inkább a led, vagy a házi barkács topicba illik.
-
vadkörte
addikt
Mit világítasz át? Mennyire fontos a nagy fényerő? Szórt, diffúz semleges fény a cél?
Ha az utóbbi kérdésre a válasz igen, én tejopál "búra" alá natúrfehér (nem színez) 5630-as SMD CoB led-eket tennék. Elvileg dimmelhető is.
(az okosok, majd kijavítanak, ha nagy hülyeséget írtam) -
Rycki
csendes tag
válasz
ZTE_luky
#107
üzenetére
Kinek mi, és milyen sűrűn, mire használja. Ezt így nehéz megválaszolni.
Mivel én heti szinten többször is forrasztok így nekem Pl a Dremel forrasztó páka nem jön be. Egy kézzel nehéz begyújtani. Nekem Weller Portasol Super Pro van.Ragasztópisztoly az szinte teljesen mindegy mindegyik ugyan olyan.
Bár nekem ebből is piezo gázos van, mert munka közben szar úgy ragasztani hogy lóg belőle a 220as vezeték.Ón ból a Fahrenheit az jó szokott lenni. Illetve ami made in germany..
Ilyet viszont soha ne használjon senki. Ez valami rettenet. Teljesen mind egy mit csinál az ember, legurul a forr felületről. Tök mindegy hogy mennyire tisztítják meg előtt, használnak egy forrasztó zsírt, vagy gyantát...
Ez az ón még a páka végéről is legurul... Munkatársam kibaszásból adott egy ilyet hogy nézzem meg
-
Teasüti
nagyúr
Ha nem a fogyasztás az oka, akkor miért létezik egyáltalán WRGB?
Bármilyen színhőmérsékletű fehéret ki lehet keverni RGB-ből is (tapasztalat).
Én csak arra tudok gondolni, hogy miért égjen 3, ha 1 is elég?
Legalábbis nekem, mint vásárlónak ez az egyedüli ráció benne, csak ezért vennék ilyet.A WWRGB smart égők is ezen az elven léteznek tudtommal. Ha a fogyasztás nem volna szempont, akkor a sima RGB is untig elég lenne bármilyen szín kikeverésére.
-
Rycki
csendes tag
Amit írtál az akkor lenne igaz ha nem COB chipekkel lenne megoldva a fehér kör.
De mivel ezeknél már a fehér színhőmérsékletét is lehet állítani, így itt csak a COB jöhetett szóba, és annak sokkal nagyobb a fogyasztása mint mondjuk egy sima 3528 as fehér led.Itt jelzem hogy még nem mértem ilyen WRGB szalag fogyasztását.
-
#101
Plasticbomb
addikt
Plasticbomb
addikt
Néhány hete olvasgatok a témában, láttam már pár ötletet, de...csinált már valaki karácsonyfaégő sor helyett ilyet?
Régen volt egy égősorunk, ami szekvenciákra volt osztva, amiket egy "speciális" égő vezérelt, hogy milyen ütemben gyulladt fel, és aludt ki. (A díszítés a foglalaton olyan volt, mint a bogáncs, baromira szúrt, ha rosszul fogtad meg.. ) Az évek folyamén tönkrement, elfogytak az égők, akármi, gyerek voltam még akkor. Viszont most...
Most szeretnék valami hasonlót, LED alapon, hogy sokkal erőteljesebb-teltebb színeket kapjak, (festett üveg vs LED), természetesen szekvenciákra osztva, amik különböző "programokat játszanak". WS2812B ledeket nézegettem hozzá, mint egyedileg címezhető ledek (pluszba multirotor építés közben ez került elém, és ebből van is 5 méter most itthon), láttam arduino alapú vezérlést is (ambilight témában került elém), de nem tudom, hogy lehetne ezt összehozni. Van ötletetek? -
Teasüti
nagyúr
Szvsz WRGB-nél kár egyszerre hajtani az összes komponenst, ha változtatni akarjuk a színhőmérsékletet.
Az én értelmezésemben a fehér komponens önálló használata az energiahatékonyság jegyében született.
Színkeverésre bőven elég volna az RGB is, hisz azzal is bármilyen színhőmérséklet előállítható.
Csak nem mindegy, hogy a fehéret 20 vagy 60 mA-rel érem el az én olvasatomban. -
#28752640
törölt tag
Én egy ilyet szereltem be vagy is még nem mert nincs internet egyelőre. Ez itthon arany áron mehet. Mivel nem fontos a fehér ezért nem érdekelt a szeparált.
Ezeket lehet valamennyire sarokra hajlítani? Mert akkor nem kellene vagdosni a sarkoknál. Nem fektetve telepíteném, hanem az oldalfalra ragasztanám.
-
Rycki
csendes tag
Megbízható kínai eladó
Ez jó. Minden kínai megbízható. Csak az nem amit csinálnakKomolyra fordítva, sajnos a régi kontaktom már nincs meg. Ott is változások voltak és elszarták a minőséget.
Amikor jön egy 500 méteres pack és minden második szalag hibás vagy sérült ott azért megrendül a bizalom főleg ha nincs egy köztes portál mint mondjuk az alibaba és nem lehet refoundolni. Akkor elég szar utólag futni a pénzért ami már yuanban manifesztálódik.
Szóval már sajnos nincs meg.
Mostanában meg kicsit offoltam a szalagokat, így nem rendelgettem. -
Rycki
csendes tag
Ott van a ~ jel a 800mA és az 1A előtt. És nem hasra ütés mivel azért már felpattintottam pár km szalagot hogy tisztában legyek a számokkal. Azért írtam ezt az értéket, mert minden RGB ledszalag más és más... Más gyártja a ledeket és ahogy melegszik a ledszalag úgy változik az áramfelvétel ez okoz bennük ekkora szórást. Mindezt a fehér színnél ahol mind a 3 alapszín egyszerre ég, tehát az áramfelvétel maximális.
Ha más színt használunk értelemszerűen az érték az kisebb.
Az értéket 1 méterre írtam, igaz elfelejtettem oda írni hogy ez a méterenkénti 60 ledes RGB szalagoknál van.
Az 1 méteres szakaszon 20 darab 3 ledes szakasz van. ~1000mA / 20= ~50mA. (hozzávetőlegesen).
Egy 5 méteres RGB szalaghoz szettben adott 5A-es tápegység ha folyamatosan fehér színnel megy hamar kifingik.Sajnos volt dolgom már szar tervezésű szalagokkal.
Én már ott fogtam a fejem amikor kínaiak az olcsóság jegyében kihozták a 3528-as "RGB" szalagot. Amikor minden szín kapott egy különálló ledet. Most el lehet képzelni hogy míg az 5050RGB ben minden kis 3 ledes szakaszban mind a 3 led pirosan világított, úgy a 3528-ban szakaszonként csak pl. 1 piros led kapott helyet, így elég szarul terítette az adott színeket. És a kevert színekről már ne is beszéljünk.A WRGB-vel személyes tapasztalatom nem volt.
Pl ez a WRGB ahogy a képen is lehet látni egy ledben tartalmazza az RGB alapszíneket plusz egy COB (chip on board) ledet. Valószínűleg nagyon erős fehér fénye van. És szerintem marhára melegszik pont a COB miatt. Minden led külön ellenállás kört kapott. Ugyan annyit fogyaszt mint a normál 5050-es.
Annyi a különbség hogy itt a fehér szín is állítható úgy mint hideg, meleg, vagy éppen naturális színhőmérséklet. Jah igen és ehhez minden képen WRGB vezérlő kell a plusz fehér kör miatt.
-
Teasüti
nagyúr
1 méter 5050 szalag áram felvétele fehér színnél ~ 800mA - 1A.
Ezt így hasra ütésre?
60 mA-rel szokás méretezni a tápot a három színű 5050-es ledekkel darabonként és 20 mA-rel az egyszínűekkel.
Aztán ugye nyilvánvaló, hogy tudni kéne azt is hány darabról van szó.
30 db/m, 60 db/m, 144 db/m?(#77) Rycki
Kaphatók WRGB szalagok is már.
Arról mi a tapasztalat? -
#28752640
törölt tag
Én értem mások érveit is és még egyszer bocs, de már kezdem megszokni, hogy mindig a végén csattan az ostor. Én egy egyszerű melós vagyok. Nincs vállalkozásom és nem sürgős az utánpótlás sem. A biztosító meg úgy is kitalál valamit egy lakás kiégésnél ha van ha nincs számla csak ne keljen fizetni.
Engem csak az bosszant hogy a kereskedőnek sem kára a selejt mert ő is a gyártótól hajtja be, de ne árulja már 4x es áron ugyan vagy majdnem ugyan azt a vackot. Persze mindenki onnan szerzi be ahonnan akarja. De csak hogy egy picit a témánál maradjunk a vállalkozónak sem jó, vagy is neki majdnem, csak a megrendelőnek szívás teszem azt nekem, ha mesterrel csináltatom. Mert hozza a mester a számlát hogy hát ennyi meg annyi. Ezért és azért sok én meg fizessem.Ha meg beüt a gebasz megy az egymásra mutogatás. Erre is van egy pont velem megesett példa. Távhős radiátort tetettem arrébb. Leeresztették a rendszert fizettem érte egy ötöst. Jött a mester arrébb rakta de nem tette fel mondván glettelek. Viszont a csapot nem zárta el. Én nem néztem meg mert gondoltam minek. Egy 5öst fizettem azért a (neki) 20 perces melóért elvárja az ember a rendes melót.Én 7et keresek 8órával. Felhívtam a távhőt, hogy lehet visszatölteni a rendszert, de hívjanak előtte ha ott vannak mert átküldöm apósom hogy figyeljen, ha van valami gebasz. Nem nagyon törték magukat, teltek múltak a napok. Egyszer csak hív a gondnok, hogy már a földszinten áll a víz. Hazahajtom az asszonyt, én szakács vagyok nem hagyhattam ott csapot papot pont délidőben. Három lakás ázott rommá alattunk. Nálunk két szobában gatya a laminált parketta. Hívom a távhőt, erre azt mondják, kibiggyesztettek egy cetlit a bejárati ajtóra. Úgy hogy nem lakunk ott és többször megkértem őket, hívjanak. Aztán ment az egymásra mutogatás. A biztosító nekünk nem fizet mert mi okoztuk a kárt. Hajtsuk be vagy a mesteren vagy a távhőn. Mivel a mestert komáltam nem volt szivem kibaszni vele mert feketén dolgozott, hogy mindenkinek jó legyen. A távhő meg azt mondta ott a cetli. Mindenki elvégezte a munkáját és mégsem. Mindenkinek fizettem búsásan egy semmi melóért és a végén még is nekem lett 150 ezre károm.Szal én már a mesterekkel is úgy vagyok, ha lehet a környékre sem engedek csak ha nagyon muszáj. Inkább leszek mekk elek és igyekszem betartani a legfontosabb biztonsági előírásokat. -
#33253120
törölt tag
válasz
#28752640
#78
üzenetére
Te vettél 10m ledszalagot, én meg felforrasztok ha a havi bontást nézzük hetente 10m ledszalagot. És nem én vagyok egyedül ott ahol dolgozom.
Jó az olcsó kínai, de ha nem magadnak rakod össze, hanem ebből profitot termelsz, akkor kell valaki akinél lehet verni az asztalt, hogy az utánrendelésnek rossz a színe, a 4000K szalag színe elüt az előző rendelés 4000K-s szalagjától, ha bedöglik a táp kell az azonnali csere, mert van ahol a látvánnyal termelnek, ha megoldást kell szállítani akkor agyaljanak, és szállítsák le, stb... Ha kiderül, hogy az első 120m szalagnak volt nem gyári színe, akkor a plusz 20 beépítésénél cserélje garban a 120-at emiatt.
Érted miért drága a normálisan beszerezhető magyar forrás? -
Rycki
csendes tag
Itt egy kis segítség:
Őszinte leszek annyi szar ledszalag van már a piacon hogy alig lehet nyomon követni.
Kezdetben volt a 3528 és az 5050 aztán jöttek a nagyobb fényerővel rendelkező COB (chip on board) technológiás ledek nagyobb fényerővel. stb stb stb.
Anno vettem ilyeneket is megnézni, tesztelni, kipróbálni... Mivel tudtam hogy jobban fog melegedni mint a rendes led így alapból aluprofilba raktam, de tök mindegy volt neki..15 nap nonstop világítás mellett elkezdték megadni magukat a ledek rajta. Az volt a tapasztalatom még akkor hogy kell nekik jó pár év mire kiküszöbölik a széria hibákat. Pont akkor dobták őket a piacra mikor a 3528 és az 5050 ben nagyjából "kiküszöböltek" a hibákat. Gondolok itt az elrendezésre, gyártás technológiai hibákra, szóval mindenre.
A lényeg a Shenzeni meg a GuhangDong-i gyárakban nincs akkora termék fejlesztési háttér mint mondjuk egy Philips vagy egy Osramnál. Ott van pénz hogy fejlesszenek. Ezeknél meg csinálnak valamit eladják és ha sok a negatív tapasztalat akkor abba fejezik. Pl. hogy amikor a villanykörtébe raktak ilyen vékony Led szálakat és elkezdték önteni a piacra. Majd amikor az első vásárlók megkapták szóltak, hogy ez még sem olyan fasza mert a sugárzási szög lófa*z és pont oda nem megy fény ahova kéne....Szóval én a helyedben ha fehéret szeretnél 3528 as szalagot vennék, ha erősebb fehéret szeretnél akkor is 3528as szalagot de 120led / méter sűrűségűt... Ha meg RGB-t akkor 5050; 30 vagy 60 led/m amilyen erőset szeretnél.
-
#87
macilaci78
nagyúr
#28752640
#78
macilaci78
nagyúr
válasz
#28752640
#78
üzenetére
Van, aki vállalkozásban akarja elszámolni, esetleg szeretné, ha biztosító fizetné a tűzkárt...
A kínai inportokon a CE nem az európai szabványoknak való megfelelőség jele, hanem a China Export-é.
Te is hoztál egy döntést, más is fog, de fogadjuk el egymás véleményét.
Személy szerint ami leddel kapcsolatos dolgot eddig ebay-ről rendeltem (trafó, szalag, IR, RF vezérlők, csatlakozók, kábelek, stb), kevés kivételtől eltekintve elégedetlen vagyok. Az a kevés, amivel mégis elégedett vagyok, a rászánt teljes összeg csupán kis részét teszik ki.
-
Rycki
csendes tag
válasz
#28752640
#78
üzenetére
Mit szólsz Németországhoz ahol sokkal sokkal többe kerülnek a sima boltokban a ledszalagok
Amúgy itthon azért kötik mindenféle feltételhez a garanciát mert köztudott hogy a magyar nép szeret barkácsolni... És ha nem megfelelő cuccokkal használják a ledszalagot ugyan úgy tönkre megy.
Volt anno olyan vásárlóm aki Spot lámpa trafóra kötötte a ledszalagot...Váltó feszre
.OFF: Mint riasztó szerelő szeretem amikor kihívnak egy helyre ahol villanyszerelő rakta fel a rendszert és azt mondják hogy nem működik...Mindig elcsodálkozom azon amikor kinyitom a központot és tele van szórva "csokikkal". A vezetékek összesodorva leszigetelő szalagozva, persze nem forrasztva mert azt nem ismerik...
(Tisztelet a kivételnek)
Mindenki maradjon a kaptafánál.. Én sem szerelek klímát, vagy épp turbo gáz kazánt. -
#28752640
törölt tag
válasz
#28752640
#78
üzenetére
Ez már tényleg nagyon off, de annyira be tud pörgetni ez a magyar kereskedő mentalitás és elnézést kérek minden érzékenyebb lelkű olvasótól, de jó példa erre a sertés hús ára. Lecsökkentették az áfát. Mindenki örült, hogy végre megmozdul valami. Mitörtént? Szép lassan sunyi módon visszacsúszott az eredeti árra. Hol maradt a haszon? Nem a termelőnél aki dolgozik vele, hanem a lusta, semmirekellő, zsivány kereskedőnél aki nemdolgozott vele csak kicsapta a pultra. Én azt mondom tűzre velük, tőlem éhenhalhat az összes.
-
#78
#28752640
törölt tag
macilaci78
#73
#28752640
törölt tag
válasz
macilaci78
#73
üzenetére
Én is értem.
De:
10m 220v os DIMMELHETŐ, 120 led/m,vízálló szalagot vettem 20$ ért ami 5400ft. Szerelve driverrel, dugóval, rögzítő pántokkal(10db). Ingyen az ajtómig hozták.
Itthon 2000 ért adják a dimmelhető de csak 60led/m est, szereletlenül és pénzér hozzák házhoz.
Szalag 20000
Driver és dugó 1200
Házhoz száll. 1500
Rögzítő pánt 500
Összesen: 23200ft
És akkor vegyél forrasztó pákát, forrasz anyagot, szigeteld vissza.
Köszi de kihagyom az itthoni kereskedőket és másnak sem ajánlom mert Magyarországon mindenhol csak le akarnak húzni.
Ha véletlenül minden évben beszarik ami közel sem biztos, hisz már ők is kezdik kapizsgálni, hogy ha nagyon fos minőséget árulnak, becsukhatják a boltot akkor is csak a kínai árnál fogok tartani. Ez pedig világviszonylatban nagyon nagy biznisz.
Ráadásul az itthoni kereskedők vannak ojan ravaszak, hogy garanciánál hablatyolnak minden félét. Nem a dalai láma szerelte be, nem húztad végig a szomszéd macskájának a végbelén. Stb. Stb stb. -
Rycki
csendes tag
válasz
#28752640
#72
üzenetére
Kínában is ezer és egy féle gyárban nyomatják a ledeket. Nehéz rátalálni arra a pár cégre akik minőségi anyagokkal dolgoznak. Volt olyan nagy tételű rendelésem ahol majdnem minden második csomag RGBben nem világítottak 3 darabos szakaszok. Ezeket utólag cserélni "nem esztétikus".
Rengeteg hiba fenn áll ezeknél. Led silány minősége, a gép szarul forrasztja fel a ledeket és ahogy melegszik a szalag elengedi a forrasztást. És akkor ne is beszéljünk a szilikon rétegről stb stb stb.A lényeg 5050es RGB ledszalag és 5050es RGB ledszalag között is annyi különbség szokott lenni hogy az embernek nem elég hozzá a két keze hogy összeszámolja a különbségeket.
Az olyan cégek akik itthon ledszalagokat árulnak, valószínűleg úgy mint én rengeteg próba rendelést csináltak, hogy felmérjék a minőségi eltéréseket. Ezután aki a legjobb volt, tőlük kezdték el rendelni a cuccokat.
Alibabán, ebayon, stb stb oldalakon nem fogják megnézni minden egyes embernek hogy amit megrendel az nem-e hibás. Vagy hogy nem fog-e 2 hónapon belül tönkre menni.
A vibrálás több dolog miatt is lehet, én elsőre a Szinuszos 230V ra tippelnék.
A ledszalag 12V on is tud vibrálni ha nem kapcsolóüzemű tápegységre van kötve.
Nem tudom pontosan hogy van nálad kötve a ledszalag, de ha megtudod tenni hogy kiveszed az áramkörből és csak simán 230V ba bedugod akkor próbáld le úgy. Úgy ki tudod zárni az áramkör hibáját.
A ledszalag nem érzékeny az alacsony feszültségre.
Volt hogy biciklire szereltem 12Vos szalagot és 7V-al működtettem és nem vibrált.
Szóval a vibrálást valami olyan dolog okozza szerintem ami rajta ül a feszültségen. -
-
ZTE_luky
aktív tag
köszönöm szépen, próbáltam törekedni a részletekre.
Köszi a tanácsokat, igen, valóban én is célszerűbbnek tartottam a forrasztást, igaz ha lett is volna rendes felszerelésem, akkor is csak a vezetékeket forrasztottam volna, de persze nem tudhatom mikor fognak meghibásodni a kis kínai csatik.Szilikonos ledek esetében én kézzel gyönyörűen le tudtam húzni a szilikont teljes vastagságában, csak a réz érintőkig húztam majd ott vágtam el szikével, és nem maradt ott szilikon felesleg. Viszont a kapargatáshoz: Én hozzá se mertem érni a szalagokhoz mert egyből lekoptak az vezető felületek, és nem vitte át az adott szín az egész szalag, és ilyenkor mindig le kellett csípnem a hosszukból.
5050hez már lett is volna kérdésem, amit majd a későbbiekben fogalmazok meg..
Igen, olvastam róla, ezért sem értem h az enyém hogy nem melegszik, ahogy már említettem valószínűleg ez annak tudható le, hogy maximum pár órát üzemelnek a ledek, majd "szezonban" kiteszem nagyon terhelésnek, gondolom akkor már fog melegedni bőven.
Továbbá a kérdésem mindenkihez:
Talán erre a célra nekem 5050 rgb led felelt meg legjobban, mert szebb, és nem gond a melegedés. viszont hangulatvilágításnak fehér és rgb színekből egyaránt miket javasoltok? először is hasonló, kábelcsatorna, vagy szekrény/polc körbehúzás céljából?
-
#73
macilaci78
nagyúr
#28752640
#6
macilaci78
nagyúr
Értem, amiért lelkendezel.
Akkor nézzük csak: számla van-e? Esetleg érvényesíthető garancia? Mi van, ha egy év után bővítenéd a rendszer és mondjuk ugyanabban a helyiségben újabb szalagokat tennél fel? Egyezni fog a színhőmérséklet?
Egy év? Miket is írok, egy hét után mi van?![;]](//cdn.rios.hu/dl/s/v1.gif)
Aki külföldről rendel, az jó, ha magában ezeket a kérdéseket tisztázza.
-
#28752640
törölt tag
Van egy ledes magyar honlap ahol "ezer" féle 5050 es ledet árulnak. Van amelyik épp, hogy pilácsol van amelyik szembántóan káprázik. Akkor mi dönti el mi melyik ha nem a tipus szám. Vagy csak ugyan azt a f. talicskát árulják csak az egyiket 1000/m, a másikat meg 3500/m?
Illetve nálam a spot és a 220v os led egy áramkörön van. Alacsony erősségen a led vibrál. Ez a kapcsoló hibája vagy a ledszalag nem bírja már azt az alacsony teljesítményt. A kapcsoló min. 40 wattig szabályozható. Vagy olyan kellene ami lentebb is megy? -
Rycki
csendes tag
Jó a kivitelezés. Szép és igényes lett.
Jó pár éves szakmai tapasztalattal a hátam mögött a következőket javasolnám annak aki a közeljövőben ilyen ledezésre adja a fejét.
Ad1: Miden csatlakozásnál forrasztás ajánlott. Ahogy írtad, hogy nehéz forrasztani és még a réz forrpontok is elégnek és ilyenek... Úgy kell csinálni, hogy a szilikon borításos ledszalagnál szikével a szilikont eltávolítani, a forrpontokat szabaddá tenni, ezután a forrpontokat óvatosan meg kell kapargatni a szikével, hogy a felesleges szilikont leszedjük. És mivel a szilikonban levő anyagok minimális reakcióba lépnek a rézzel így az oxid réteget is le kell kicsit kaparni hogy az ón egyből elterüljön rajta. Nem kell évekig ott tartani a pákát ha rendesen meg van tisztítva a felület, megfelelő hőfoknál 2 sec alatt elterül rajta az ón.
Ez után célszerű a kész csatlakozási pontot meleg ragacs pisztollyal vissza nyomni és akkor nem marad szabadon.
Ad2: Az 5050 ledek termelnek hőt. Ezért célszerű alumínium ledprofilba rakni, még akkor is ha rejtve van. Maga az hogy jól szellőző helyen van az vajmi kevés ha a szilikon réteg miatt sem tud távozni a hő.
Az 5050 ledek maximális áramfelvétele a fehér színnél van. Ilyenkor működik a három alapszín egyszerre.
1 méter 5050 szalag áram felvétele fehér színnél ~ 800mA - 1A. Célszerű jóval nagyobb táppal működtetni a szalagokat, hogy ne menjen szét a táp.
Ad3: A szilikon borítás több esetben nem a ledek miatt sárgul be, hanem maga a szilikon miatt ahogy öregszik. Ha gagyi minőségű a szilikon akkor 1 év alatt az állásban, a saját csomagolásában képes besárgulni és megkeményedni. (tapasztalat).
Ad4: Ilyen toldó elemeket én személy szerint nem használnék mert képes elolvadni és zárlatot okozni.
Azokon a vékony kis szar tüskéken rosszabb esetben 5A körül áram is mehet és vussss volt nincs. -
-
Teasüti
nagyúr
Na jó, de addigra lekésem a beérkező jelet. Még a lassú soros átvitelnél is hibázik szinte az összes üzenetben, ami nagyobb, mint egy-két bájt (jellemzően a leghosszabb parancsaim 15 bájtosak). Persze függ attól is mennyi időt töltök a szalaggal és mondjuk 300 ledet frissíteni eltart egy ideig, főleg másodpercenként legalább 60x. És ezen nem segít a nagyobb számítási teljesítmény se.
Na jólvan, offtopic.Az érdekel inkább, hogy akkor most létezik 5630-as címezhető szalag?
-
Nem tudom, hogy az Arduino hogy működik, de MSP430-cal ez a probléma egyszerűen megodlható, s szerintem az Atmel chipnél meg úgy kb minden MCU-nál így van. Szóval a lényeg, hogy amikor kikapcsolod az interruptokat, akkor csak azt akadályozod meg, hogy a rutinok megszakítsák a kódot, s lefussanak. VIszont az interrupt flag bitek ugyanúgy átbillennek. Ebből adódóan a feladatod mindössze annyi, hogy a led megetetése után az interruptokat visszakapcsolod, s a rutinok le fognak futni, ha az etetés közben az interrupt flagek esetlegesen 1-esre billentek át.
-
Teasüti
nagyúr
Igen, én is a chip-en matekozok és a ws2812 library kikapcsolja a megszakításokat, ami meg alapkövetelmény bármilyen beérkező vezérlőbájt elkapásához. Vagyis le lehet mondani a távirányításról. Ha viszont te adod az órajelet is a szalagnak, akkor nem kell lemondani a megszakításokról se.
Megkerülhető a dolog az animáció felfüggesztésével az első beérkező jelnél, vagy egy második mcu-val, ami a kommunikációért felelős és az elsőnek kérésre továbbítja az üzenetet. Mondjuk olcsóbb két MCU, mint a drágább szalagnak méterenkénti többlet költsége. De nagyobb meló is. -
ZTE_luky
aktív tag
Spuri2000
értem,kösz a tippetT_chris
köszi a hasznos linket, majd körbenézek.
igen, valószínű beszerzek egy teljes forrasztó készletet, ami sokba lesz majd, ha komoly munkákat is szeretnék velük végezni.
valóban. javítva, köszi szépenatike
köszi szépen hát igen sokszor clubban érzem magamnemlehet
Igen, valóban, konkrétan hívjuk a nevén ez az. ez egy nyári helység, erre a célra van.
Igen, pontosan ezen a véleményen vagyok én isMurphy(O.o)
-
Hm, ez az APA102 már átgondoltabb, de nem feltétlenül jobb. Technikailag mi a gond a megszakításokkal? Én nem használok. Nálam a WS2812B egy MSP430-cal van vezérelve (Arduino szintű), de úgy, hogy egy SRAM chipből streamelem az adatokat a LED-ekre, valós időben multiplexelve az SPI adatlábat (!), 16 MHz-es órajellel, ami ledszalagnak ugye "csak" 2 Mbps.
Nem használhatok megszakítást, mert az időzítések utasításszintűek. De azt is lehet, hogy dedikált felprogramozott chippel vezérelteted a szalagot. -
-
Teasüti
nagyúr
Nem mondtam, h nem jó. De ha van nála jobb, akkor azért ránéznék.
Főleg, ha jobb hatásfokú, na meg a nagyobb "látószög" jól jönne, meg a nagyobb fényerő is.
Én is WS2812-ket használok, bár egy APA102 jobb volna a megszakítás nélküli vezérléshez (Arduino), de az ígéretek ellenére mocskos drága.
De ha véletlen létezne ebből az 5630/5730-ból egy 144/m-es szalag ne adj isten APA102-vel, akkor azért egy métert berendelnék.
Járműre irányjelzőnek már fasza lehetne lencse nélkül is, amit most szeretnék készíteni. -
Teasüti
nagyúr
Most hallok először 5630-as ledről. Van ebből egyenként címezhető led szalag?
MÁS:
Amúgy én Aliexpressről rendeltem eddig 3x5 méter szalagot - két rgb és egy wwa -, sajnos mindegyiknél volt "pixelhiba". Ha darabolja az ember, akkor nem probléma. De ha az egész szalag egyben kerül telepítésre, akkor azért idegesítő egy-egy döglött led.Írta vki, hogy Alibabáról töredék áron lehet venni. Nos onnan hogy lehet egyáltalán rendelni?
Nekem úgy tűnik az nem webshop és nagytételben lehet rendelni közvetlenül a gyártótól árajánlattal. -
nemlehet
őstag
Kicsit ilyen legénylakásos, de jópofa. Biztos jó tapasztalat volt amíg átrágtad magad rajta.
Amúgy a kínai vs itthoni led kérdéskörben én sem tudom mit gondoljak. Rendeltem kintről és itthonról is már, vegyesek a tapasztalatok. Volt, hogy kintről nagyon jó cuccot kaptam, és itthon is hozott a futár olyat aminek a dobozán még ott volt az alis kínai matrica. Szerintem nyugodtan lehet kintről rendelni, csak rendesen bele kell olvasni a hozzászólásokba, megnézni az értékeléseket az eladóról. Itthon is úgy ver át az eladó ahogy akar és többnyire sokkal kevésbé lehet megoldást találni a szar termékre mint a kintiekkel.
-
#33253120
törölt tag
Itt van pár fajta, tudsz nézni méretet.
[link]Az eloxálás ami rajta van nem hülyeség. Segít elkerülni a zárlatot, ha átsül a forrasztás.
Szóba volt a pillanatpáka.
Nincs azzal semmi baj ha már szereztél vele rutint. Egy jól méretezett heggyel, ha benne van a kezedben a megfelelő sebességű ravasz csattogtatás, akkor lehet vele szépen dolgozni. Sokat segít az is a forrasztásnál, ha a szalagokat ráragasztod valamire. Akár egy testesebb fogó is elég lehet.4. oldalon a "sorba" kötött szalag az elektromosan párhuzamos.
-
-
vadkörte
addikt
válasz
#28752640
#34
üzenetére
"De én sem vágom igazán mert azt írják a ledről, hogy nagyon minimális a hőtermelése."
Talán mert sokan a LED említésére még mindig a DIP LED-ekre asszociálnak.Mondjuk a csak dekorációs fényre elég 3528-as SOC LED-eknek valóban minimális a hőtermelése. Élfényre, díszítőfényre - ha nem elvárás a színesség - inkább ezt használnám. Helyiség világításra meg a nagy fényerejű szalagokat, esetleg paneleket.
Pár éve egy konyhai neoncsöves lámpát beleztem ki mert zabálta a csövet. Átlag 3 hétig húzta egy cső.
2x30 cm 5630-as natúr fehér szalag került a cső helyére. Azélrt ezek pirítanak rendesen, így a szalagok 20x2mm-es alu lapokra vannak ragasztva. Sokszor napi 6-8 órát üzemelnek és sem kiégés, sem markánsabb fényerővesztés nem tapasztalható. Pedig bazári kínai szalag. -
krx21
nagyúr
válasz
#28752640
#34
üzenetére
Ezt mondom én is. Meg kell vizsgálni. Nekem ez a szalag szinte semmit nem melegszik. Bár vannak igen nagy teljesítményű ledek melyek melegszenek. Azt hűteném.
Szerintem a jó minőségű otthoni dekor szalagok nem igényelnek + hűtést... Erről meg lehet győződni, érintéssel... Pláne ha betartja az ember azt a szabályt, hogy nem a maximális teljesítményen küldi, hanem kb. 80%-on... -
krx21
nagyúr
Nekem nem kell bizonygatni, van nekem is tapasztalatom... Biztos van hőre érzékenyebb szalag, nem tudom Te mit használtál, nekem semmi probléma nem volt 3 év alatt. Sőt, most megnéztem a főtés csőtől 1cm-re! (felette) fehéren több órája üzemelő szalagot kb. 80%-os fényerőn, a hőmérséklet még langyosnak is alig mondható...
Egyszerűen nem érzem miért kellene hűteni??? A vilany körében lévő ledek sincsenek hűtve, pedig zárt üvegbúra alatt vannak. Evvel nem azt akartam mondani, hogy biztos nincs hőre érzékeny szalag, hanem hogy én mielőtt hűtenék elötte kézzel megnézem az üzemi hőfokot és nem indokolt. (60/méter, rgb)
A melegedés nem általánosítható, méretezés kérdése... -
#28752640
törölt tag

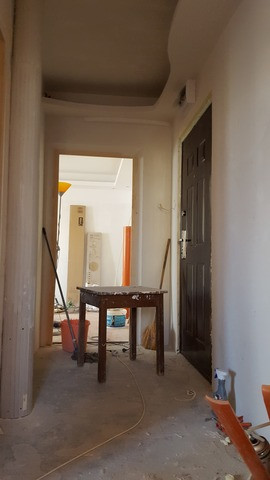

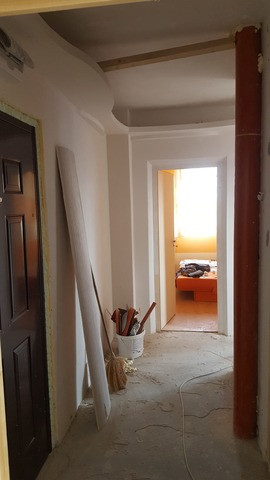

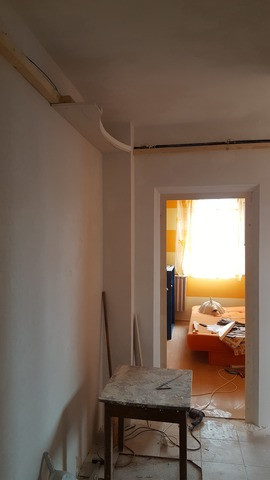

Eddig jutottam egyenlőre. Nem itt lakunk szerencsére, szal meló után tudok egy kicsit mindig ügyködni.

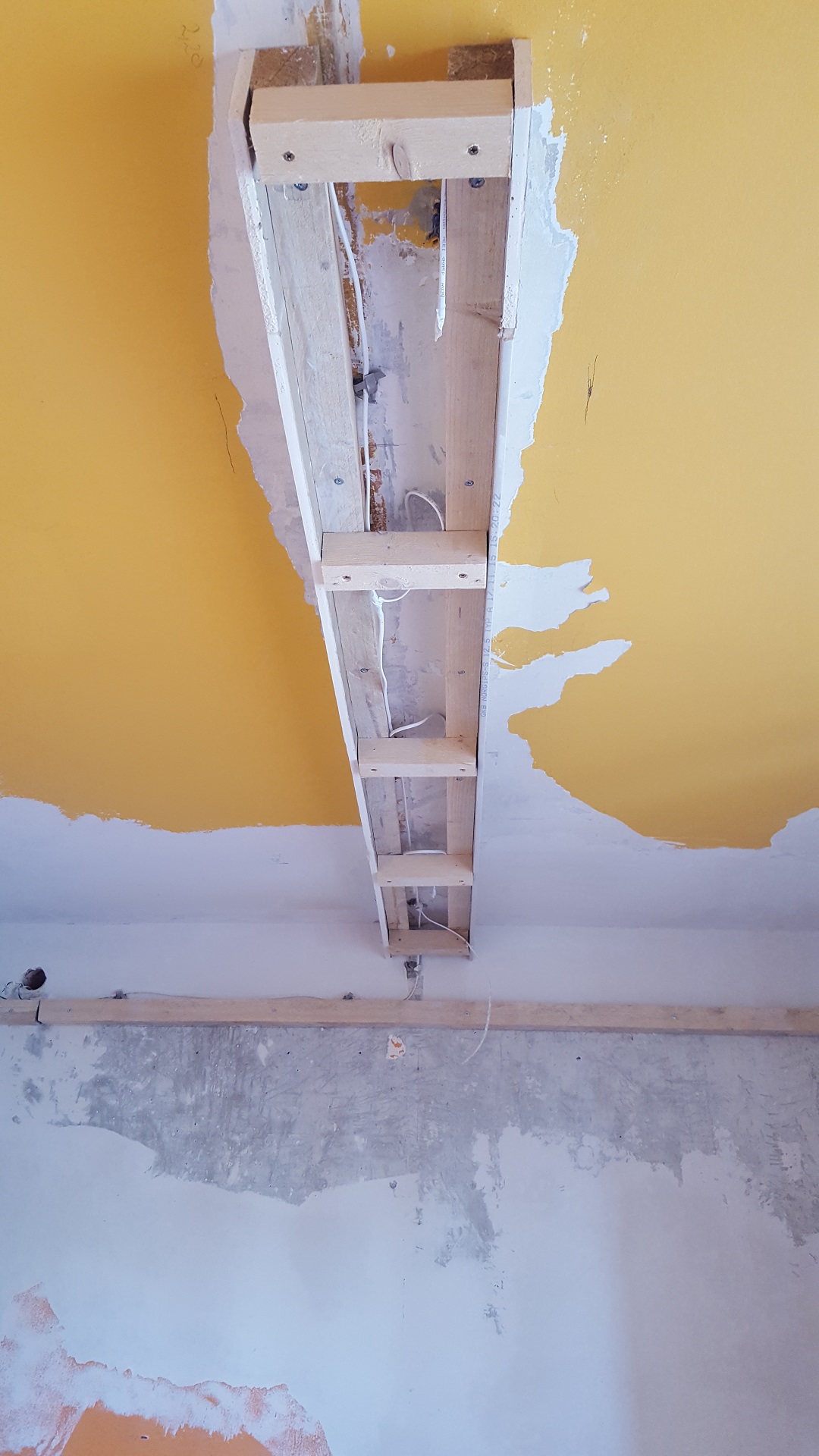

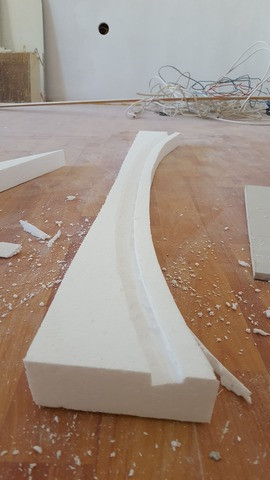

Itt egy pár kép, ha valaki kedvet kapna panelfelújításhoz. Kábeleket csak kevés helyen véstem falba, így a kábelsínek eltakarását egybekötöttem a rejtett világítással. A bolti megoldásokat nagyon gyárinak tartottam és elég drágák. Ezért beütő dűbellel 5x5 ös stafnikat raktam fel a konyháig. Ahol kellet kivastagítottam 20 és 5cm es darabokkal, ahol a pozitív hullámok vannak a kellő tartás végett. 4es nikecelből megformáztam a világítás tartóját illetve ez adja a polc vastagságát is. Könnyű, ezért nem okoz gondot a kartonnak. A nikecelbe vájút alakítottam ki, követve a hullám irányát. Itt lehetett volna még variálni, esetleg egy mélyebb vájú, és akkor feltehetőleg a plafonra is hullám formában vetette volna a fényt.A konyhában kiütöttem az ajtót és levágtam a kilógó 5cm es falat. Így egy légtérbe került az előszoba és a konyha.
-
aszamóca
aktív tag
Egy hónap alatt kidőlt a munkalapra ragasztott LED-szalag napi húsz harminc perctől.
A hagyományos 5mm-es LED sorból egy minden éjszaka alkonykapcsolóval bekapcsol, míg a többi csak kézi indításra. Egy év elteltével a harminc %-át ha világítja fényerőben. Tehát van ellenpélda.
De határérték közelében, magas hőmérsékleten, csökkenni fog az élettartam, ha elhiszed, ha nem. -
krx21
nagyúr
Én most szereltem újra a led világításomat. Az előző sem ment tönkre, csak lakásfelújítás volt...
Szóval nálam nehogy nincs +hűtés, de az egyik szakasz egy magas fűtés csőre van rögzítve és csak egy vékony műanyag kábel csatorna van köztük... Minden nap volt használva. 3 év alatt semmi probléma nem volt... -
aszamóca
aktív tag
Célorientált hűtés a legjobb, de megoldható alulemezzel is, bár esztétikailag, méretileg a közelébe nincs. Kímélés, hosszabb élettartam miatt érdemes a megadott áram alatt tartani a meghajtást, Ha csak villogtatod, az impulzusüzem miatt többet bír, de ha folyamatos világításra is használod, akkor a hűtésre, és az üzemi áramra (tápfeszültségre) nagyon oda kell figyelni. Közel sem olyan hosszú életűek a gyakorlatban ezek, mint ahogy reklámozzák, pláne ha az üzemeltetési körülmények nem megfelelőek.
-
GIJoe
addikt
válasz
Atomgeszi
#24
üzenetére
58-75 lumen/watt az 5050es SMD, na most ezt 85%on hajtod 63,75 az nem hogy nem hatékony hanem szégyenletes pláne LEDtől....(szerintem) úgy értem hogy brutálisan sok hőt ad le, raktam fémet alá, de még többet kellet volna, meg besárgult durván a műanyag tartó...
-
pchuszar
csendes tag
Először is gratula a megvalósításhoz!
Én ezzel kb. egy évvel ezelőtt szívtam, és hát nem kis meló volt megcsinálni egy nappalit, ami három körös lett kapásból...
A hűtés tényleg nagyon fontos, mert egy egésznapos használat mellett 22-25 fokot pluszban változik a fém hőmérséklete. Nyárról nem is beszélve.
Én a vetülési szöget is másképp csináltam, az oldalsó falakra vetíttettem a fényt, így gyakorlatilag a teljes oldalfal színes. A plafont egy másik körrel oldottam meg.
A táp talán az egyik legfontosabb dolog az erősítőkkel. Érdemes a tápból mindenképp nagyobbat venni, illetve hosszú kábel elvezetéseket erősítökkel és tápkábelekkel megtámogatni.
Legvégezetül, aki tervez ilyet, és szeretnék kiváltani a helység teljes világítását is ezzel a megoldással, 25m2 helységnél mindenhol 2 sorral számoljon, mert a fehér színnél az egy sor kevés. Ya, és persze a meleg fehér megoldás javasolt, a másik nagyon műtős nekünk... -
ZTE_luky
aktív tag
Először is köszönöm szépen mindenkinek a dicsérő szavakat, remélem hasznos lett a cikk, és sokan tanulnak belőle.
JasL
Köszi, igen valóban vannak elég durva programok is, én általában az egyszínű, a hangerő növekedésre a feszültséget változtatót szoktam használni, az egész szembarátlanszlo
aszamóca
Köszi szépen a tippet, és hogy oldjam meg a hűtést? elég jól szellőző helyen van, hisz a csatorna teljesen nyitott, és átjárja a levegő. Aktív hűtésre gondolsz, vagy ogyan lehetne orvosolni a problémát?Valamint: Elvileg ezeknek a ledeknek kb 75W teljesítménye van 5 méterenként, és a rendszer mint egy körülbelül 15 métert tesz ki, így az összteljesítmény 225W-ot tenne ki, de ezzel ellentétben a tápom 100W nál többet soha nem vesz, és a hatásfoka is tragikus, szóval az előírt teljesítmény töredékét hozza a led.
Duracellm...
Nem, egyáltalán nem bánom. Egy rémálom akármelyik kínai vacakkal dolgozni, nem tagadom, körülbelül kismilliószor forrasztottam újra az egészet mert itt ott ez az elszakadt, a T és X elosztók megtörtek, kontaktosak lettek, a színek átfolytak egymásba, egy rémálom volt, remélem nem kell vele többet játszanom.Igen, valóban igazad van, az a baj h ez egy már mindent megélt trafó az őskorból, régen 0-24-ben üzemelt, és nem nagyon tudok semmit se állítani rajra. A ledeket mindenképp dimmelném, mondjuk elindulnék ott h. a snowboard mögött futóra switch-et raknék, az egész sort mondjuk 50% dimmelném, a gömbök meg mennének maxon.
A villogás élőben nem ilyen vészes, a videón látszik csak ilyen vészesnek.
Viszont a hűtés hiánya elkezdett aggasztani, arra várnék tanácsokat, hogy mit kéne kiagyalni.medekedem
Sok sikert a munkához, majd küldhetnél képeket ha kész lesz. Igen valóban hatalmas árkülönbségek vannak, és messze nem akkora az eltérés minőségre. Szerintem megoldottam a 2,5 méterenkénti betáplálást, viszont nem hinném h bármi problémát okozna egy kis feszültség=fényerőcsökkenésnél.Danex
Ezt sajnos messze ne ilyen egyszerű kiszűrni. A legtöbb hazai piacon kapható led is ugyan azt az "ebay"-es minőséget hozza kb 3-4x áron. Én is elég keveset használom a sort, nem tudom hogy mikor lesz vele baj, én is nevetséges áron rendeltem be.xedos
valóban, el kell dönteni több-e az előny mint a hátrány. a fényszórása is teljesen más a kettőnek, főleg egymás mellett üt el nagyon.McSico
Köszönöm szépen! Sok sikert hozzá, de ne feledd, hatalmas nagy kitartás, vér és verejték kell hozzá, De a türelem meghozza a gyümölcsétAtomgeszi
Köszi szépen,hát igen az elején azt hittem én nem tudok forrasztani, aztán hamar rájöttem h. a páka/pisztoly se hoz túl sokat a minőségben, az ónról nem is beszélve, akkor meg a szalagot még nem is említettem Köszi, javítva!e=mc²
Jól van, majd pótlom a hiányosságot, úgy gondoltam Google Képek-kel mindenki rá tud keresni, függetlenül attól h magyar vagy külföldi oldalon böngészget.demagóg
Köszi szépen! Igen, valóban, igazad van. Szerencsére nálam nem volt gond a kompatibilitással, de lehetett volna.
Igen, valóban, az a legelső elképzelés volt, azóta már rég cserélve lett adapterre. A Korrózióval most megfogtál. Nem is gondoltam rá, Nagyon ellene nem tudok mit csinálni, max várni és majd cserélni/javítani.
Igen, tökéletesen rátapintottál a lényegre, ez volt életem első ilyen munkája, mindenféle tapasztalat és felszerelés hiányában, nem nagyon volt lehetőségem precízebb munkára. Utánajártam bővebben a dolgoknak, teljesen igazad van, ha lesz időm beszerzek minden szükségszerű cuccot, és nekiállok egy új projektnek, ami már tényleg tökéletes lesz Még egyszer köszi a tippeket!ceia
Köszi a kritikát, bár jobban örültem volna ha értelmeset írszGIJoe
Korábban dolgoztam már 5050-nel pozitív tapasztalataim voltak vele, ezért esett rá a választás. -
TÍpusfüggő. Nekem a sima RGB led szalagjaim, ami kínából rendeltem, kb 10 métert, 10k ft-ért táppal, távnyomóval, na azok förtelmesek. Már gyárilag volt benne halott rész, ami azóta romlott, szóval elégg inhomogén, s a színe se túl jó, "fehéren" valójában inkább kékeszöld.
Amit ajánlok kínából, az a WS2812B-vel szerelt szalag. Persze nem olcsó (2-3k / m), s kell neki vezérlő, mivel digitális, illetve ez 12 V helyett 5 V-ról megy. Cserébe minden led egy-egy függetlenül vezérelhető IC, 24 biten. A színek nagyon jók, a fényerő is, a fehér az fehér, teljesen homogén, s kis fényerőn is stabil. Ezzel csináltam futófényes zenevizualizációt.
-
#28752640
törölt tag
Sokan gondolhatják így, de egy kis munkával hatalmasat lehet változtatni egy lakáson. Sokkal hangulatosabb lesz. Nagyon zsír dolgokat lehet művelni a fénnyel és ez még csak most fog igazán beindulni, hogy a földi halandók számára is elérhetőbb áron árulják, de azért így sem kevés. Nálunk egy 55nm es pecóban az anyagköltség (csak a fénytechnika) kb 150 ezer úgy hogy kínából és ott is a lehető legolcsóbbat, persze ár érték arányban.

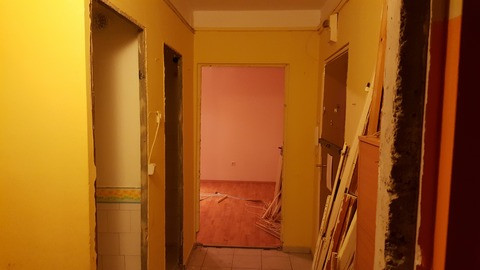

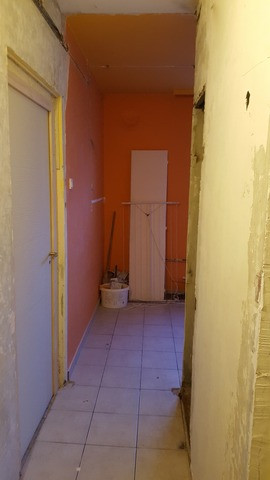

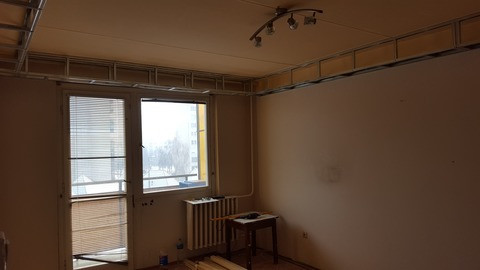

Előtte.

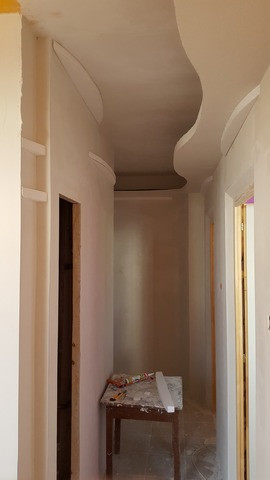

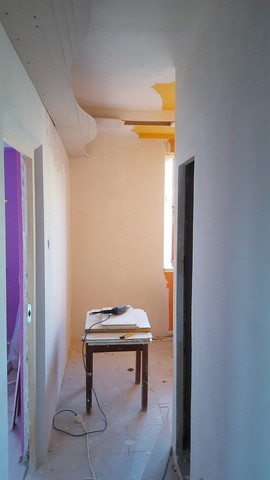

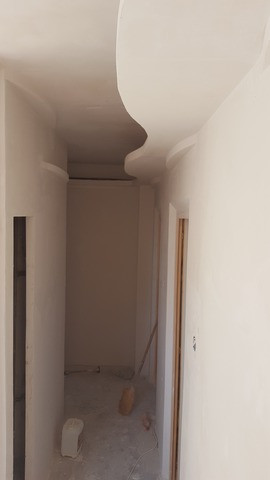

Utánna. A fény azért foltos mert még csak hányavetin felhajintottam festés előtt.És itt még nem üzemelnek az oldalsó szpotok. Illetve a középsőben lesz majd a színváltós hangvezérlős rgb.
És akkor ez még nem is olyan nagy szám. Pénz, agyalás, idő és durva dolgokat lehet kihozni. -
Na, végre, valami ilyesmi. Nekem is van hasonló projektem, kb kész van, de abban 300 db függetlenül vezérlehető 5050 led van. S a szín nem ilyen random valami, hanem rendes fényorgona. Nem is értem miért nem meri egyik gyártó sem meglépni, baromi jó, ha a színek és a ritmus 1:1 a zenét mutatja.
-
demagóg
aktív tag
Szép munka, tetszik az igényes kivitelre való törekvés. Csak néhány észrevételem, ötletem van, hogy a következő alkalommal már ne kelljen megint belefutni ugyanabba a problémába.
-Lehet, hogy a "kínai" minőség is nehezítette a kivitelezést, de némi rutinnal már elég biztosra lehet menni a kínai netes vásárlásokkal is. Írod, hogy "vagy 20 csomagban" jöttek az alkatrészek. Ha nem is egy, de mindössze néhány eladótól is be lehetett volna szerezni az alkatrészeket. Ha mindenhonnan csak egy-két bizbaszt rendelsz akkor könnyű belefutni az inkompatibilitásba. Ha egy eladótól jött sok-sok csomag, akkor ő csak közvetítő volt valódi raktárkészlet nélkül. Ilyenbe belefutottam már én is, készletet rendeltem, mégsem voltak kompatibilisek egymással az egyes elemek. A reklamálással se mentem sokra, ráadásul az elvesztegetett energia miatt ráfizetéses lett volna a hercehurca.
-Szerintem gond lehetett az alkatrészek kezelésével, nem úgy használtad ahogy azt megtervezték. Itt gondolok arra, hogy normál vezetéket akartál befogatni a szalaghoz tervezett csati alá. Értem a problémát, hirtelen nekem sincs jobb ötletem a forrasztásnál, ha az adott eladónál nem volt csatlakozó adapter a szalagról normál vezetékre (amúgy más gyártónál létezik ilyen is). Létezik vezető ragasztó, azzal a kötés hidegen is elvégezhető, kis rutin kell hozzá, a kötést mindenképpen tehermentesíteni kell (ragasztópisztollyal pl.). A LED szalagra amúgy közvetlenül is lehet vezetéket forrasztani. Elnézve a képeket, én még a csatlakozó érintkezőket is hozzáforrasztottam volna a LED szalag csatlakozó pontjaihoz, mert a szalag réz vezetője nincs ónozva, a csatlakozó pedig ónozott. Ez hosszú távon kontakthibássá válhat. A réz oxidálódni fog, nem biztos, hogy a csati érintkező ónozás időben és biztosan bele tud ötvöződni a tiszta rézbe. Tiszta rezet csak akkor használnak ha van öntisztítás (pl. egy kapcsoló érintkezői), de egy csatlakozás két felének is általában azonos anyagúnak kell lennie (furcsa, de nem lehet pl. az egyik oldal aranyozott, a másik meg ónozott, de az arany-nikkel kombináció is probléma lehet némely esetben)
-A legfontosabb ami a meló legélvezetesebb része, mert megadja az alkotás örömét, az a forrasztás mikéntje. Nem látom a képeken, bár lehet, hogy volt, az a rendes folyasztószer használata (nem a bádogos savra gondolok). Nagyon fontos a forrasztóón típusa, minősége, ezekhez a hőre lágyuló házas csatikhoz bizony az alacsony olvadáspontú ólmos, vékony (nem ami a képen van) forrasztóón való (60/40-es). Ha valaki teheti akkor a forrasztópaszta még jobb a 150 ºC olvadásponttal, ebben a folyasztószer elegyítve van az apró alacsony olvadáspontú forraszanyag gömbökkel. De mindennek kár nekiállni, ha nincs egy rendes forrasztó páka. A képen látható pillanatpáka (kettő is!) nem az. Azzal csak barmolni lehet, elégetni a forrasztóónt és az alkatrészeket, miközben összeolvad, megég minden a forrasztás környezetében. Esetenként talán lehet véletlenül szép és valóban jó minőségű kötést csinálni a pillanatpákával is. De profi munkára alkalmatlan (bár szerintem hobbi célra is, a hobbi az alkalomszerűt és a gyárinál szebbet jelenti nálam és nem az igénytelent.) A forrasztópákának mindenképpen hőfok-szabályozósnak kell lenni. Ehhez a munkához ráadásul egy finom változat kellene, nagyon vékony heggyel. Ha a későbbiekben is lesznek hasonló munkák akkor érdemes beruházni egy rendes forrasztópákára, de persze nem egy professzionális ipari forrasztóállomásra. A Conrad 14ezer forintos már megfelelő otthoni használatra, mi a 26ezer forintosat már ipari környezetben használjuk. Ez a páka 10 év múlva is páka lesz, esetleg néhány tartalék hegyet érdemes betárolni, habár mi 8 éveshez még most is tudtunk venni hegyeket. Még a 35 éves hőfokszabályozós Wellerhez is beszerezhetők hegyek. És tapasztalat, hogy a kínai forrasztóállomásokkal szintén óvatosnak kell lenni (szerintem nem éri meg azokkal vacakolni), ha valaki végigjárta a szamárlétrát akkor az már amúgy is kerüli a kínai szerszámokat (kivétel azért van, pl. az akkupakk alkalmi ponthegesztéséhez a kínai eszköz rendkívül költséghatékony).
Tehát röviden, pillanatpákákat a kukába kell hajítani (vagy haragosnak elajándékozni, úgyis jön a karácsony), folyasztószer, rendes forrasztóón nem a barkács- vagy villanyszerelőboltból, hőfokszabályozós forrasztópáka (nem kell digitális, bár már azok sem drágák), és rendes műszerészcsipesz, ha még nincs. -
Atomgeszi
nagyúr
Így van, a forrasztással jobban jársz, tartósabb lesz, mint ezek a gyors csatik, az hol fog érintkezni, hol nem.
Az tény, hogy egy 15-20 ezres pont forrasztóval nagyobb sikereid lettek volna. De így is le a kalappal, Én is mikor itthon csináltam sokszor voltam úgy, hogy letépem és hagyom a gecibe.Látom ugyanolyan stukkóval csináltad Te is, mint Én is.
Ja, egyik oldalon el van írva,hogy Kütyök és nem kütyük
-
#28752640
törölt tag
Az itthoni kereskedők is kínából rendelnek, illetve mindenki. Szerinted van magyar vagy német ledszalag gyár. Amit ebayen rendelsz ugyan az. Amit itthon veszel, a kereskedő ugyan úgy kínából rendeli csak tripla áron árulja.
És a legnagyobb pofátlanság, hogy 1800 ért hozzák házhoz Pestről. Kínából harmad annyiért meg ingyen. Na ez a vicc. -
#9
kormoskandur
tag
kormoskandur
tag
jó cikk jó fotók jó video
-
xedos
addikt
Gratula a munkádhoz :-)
Én vásároltam itthon is és kínából is. Az itthoniak is többségében kitről rendelik...
Van olyan szalagom, amely több éves, de volt amely fél év után 1-3 LED kiesett :-(
Forrasztás vagy csatlakozó - használom mind a kettőt - szívás!
Az RGB-m csatival van és néha kiesik egy-egy szín! A tv szekrény alatt van U alakban 2 L idommal. Van, hogy az eleje OK, közepén már csak két csatorna a végén meg már csak 1megy. Ráadásul fel van ragasztva, és teli van pakolva a szekrény. Általában inkább forrasztok. Újabban 5050-es szilikonosat használok - könnyebb portörölni- de: Sokkal nehezebb és nem tud hűlni :-( Szóval spéci ragasztó és alu sín. Van 2szalagom, amely hol világít hol- nem :-( Forrasztva van és nem engedett el - hogy miért???? -
Danex
addikt
Kínai ledekkel vigyáznék.
Ismerős mondta milyen bizniszt csinált, 800Ft volt méretje az rgb ledszalagnak én meg hülye vettem 1600-ért méterjét. Sikeresen beépítette üvegélvilágításnak, meg végtelentükörbe.
3/4 év után kezdenek a 5-10cm-es szakaszokból kiégni bizonyos sínesz, de már szét kéne bontani az egészet...
Nekem meg 3 év alatt mindennapi használat mellett is bőven üzemelnek, ellenben az övéi mikor heti 2-4órát mennek...
-
#28752640
törölt tag
Kafa lett. Én is pont ezt bütykölöm lakásfelújítás alkalmából. Csak az egész pecóban. Nemtom az ebayen milyen áron mennek, de alibabáról töredék áron lehet megrendelni mindent. Az a wifis hangvezérlő amit telóról lehet irányítani, így nem kell hozzá plusz távirányító, itthon 16eft ért van képük árulni. Alin ugyanaz 5eft és ingyé házhoz hozzák. A dimmelhető 9w os ledspot itthon kb tokkal vonóval 2500-3000ft. Alin 800ft. Nem mindegy pláne, ha 40-50 el felszorozza az ember.
Bár nem figyeltem a kapcsolási rajzot, de fontos az 5050 est 2,5 méterenként betáplálni. Alin duplasoros 5050 est "fillérekért" az itthoni szimplához viszonyítva. Rejtett világításhoz, fő fényforrásnak a ledspotot kiegészítve, érdemesebb 220v osat venni. Nincs vele macera, nem kell vagdosni, betáplálni csak rádugod a 220ra és kalap. Teljes hosszában egyenletesen világít. Ráadásul ez is dimmelhető. Egyszerre halványul a spotokkal. -
#16939776
törölt tag
Szerintem ne bánd, hogy ezen kellett megtanulni forrasztani a pillanat pákával.
Végtelen szop@'s időszakát hoztak volna el azok a bontható csatlakozók, aminek az lett volna a vége, hogy letéped az egészet a falról idegességedben, vagy újra nekiállsz és kicseréled az összes kötést forrasztottra.Használhatósággal kapcsolatban: érdemes kicsit visszavenni a tápegységen a feszt, egyrészt nem olyan lesz egy-egy színváltás mint az atomvillanás, a dimm tartománynak 100%-át ki tudod használni, anélkül, hogy kiégne a szemed a fényerőtől, és közben megőrülnél a PWM villogásától. Természetesen ez a melegedésnek, élettartamnak is kedvez.
Jó kis cikk, csak így tovább!
Különben az, hogy Jól sikerült, gratulálok! Mennyivel hasznosabb? Az is egy vélemény, az enyém is.
)
szerintem ne hagyj fel a ledekkel
Bármilyen színhőmérsékletű fehéret ki lehet keverni RGB-ből is
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Igaz buliba, kellő segítség mellett már megszoknám az tuti!
.
Néhány bájt esetén is millisec alatt marad a kihagyás.
Új hozzászólás Aktív témák
- Home server / házi szerver építése
- exHWSW - Értünk mindenhez IS
- Milyen billentyűzetet vegyek?
- Luck Dragon: Asszociációs játék. :)
- Vicces képek
- PROHARDVER! feedback: bugok, problémák, ötletek
- Battlefield 6
- Elektromos autók - motorok
- Sorozatok
- Kormányok / autós szimulátorok topikja
- További aktív témák...
- Thermaltake Toughpower SFX Platinum 1000W
- Gigabyte B650M Aorus Elite AX ICE + 3 év garancia
- Sony DSC-HX300 digitális fényképező + 3 extra akksi + 8GB memóriakártya + Hama Star 700 állvány
- BESZÁMÍTÁS! LENOVO LOQ 15APH8 15 notebook - R7 7840HS 16GB DDR5 1TB SSD RTX 4060 6GB WIN11
- BESZÁMÍTÁS! ASUS TUF A15 FA507NV 15 notebook - R7 7735HS 32GB DDR5 512GB SSD 1TB SSD RTX 4060 6GB W
- GYÖNYÖRŰ iPhone 16 128GB Ultramarine -1 ÉV GARANCIA - Kártyafüggetlen, MS3097, 100% Akkumulátor
- Apple iPhone 8 64GB, Kártyafüggetlen, 1 Év Garanciával
- Apple iPhone 13 Pro Max 128GB, Kártyafüggetlen, 1 Év Garanciával
- Vállalom FRP Lock os telefonok javítását ingyen kiszálással és akár helyszíni javittással
- ASUS ZenBook 14 OLED UM3402 - 14"2.8K OLED - Ryzen 7 7730U - 16GB - 512GB - Win11 - 1,5 év garancia
Állásajánlatok
Cég: FOTC
Város: Budapest
