CPT.Pirk
Jómunkásember
Ez elvileg egy 1 fázisú aszinkron motor a fürdőszobai szellőztetőben, 3 vezetéke van:
Jól gondolom, hogy a kis fekete valami a 3. vezetéken lesz a fázistoló kondenzátor az indító tekercsen?
Ez esetben nyilván azt is a fázisra kellene kötnöm.
Eredetileg arra gondoltam, hogy ez egy két sebességes motor, de így két vezetéket bekötve nem tud elindulni, csak próbálkozik. -
#75410
CPT.Pirk
Jómunkásember
tordaitibi
#75409
CPT.Pirk
Jómunkásember
válasz
tordaitibi
#75409
üzenetére
Köszi, de ezt építeni, meg éleszteni kellene. Amit AND linkelt, az pont az amire szükségem van és nem is drága, csak beépítem és már kész is. Árban se jönnék ki jobban az építettel, meg amúgy is kell vennem egy-két légtechnikai kiegészítőt ugyanonnan ahol ezt a CS3-1 -et is árulják.
-
CPT.Pirk
Jómunkásember
Szerintetek hol lehet készen venni ilyen, vagy ehhez hasonló időzítő áramkört ventilátor működtetésére? https://www.electroschematics.com/auto-bathroom-fan-control/
ebayen láttam pár IC-t, max megépítem ha más nincs, de jobb lenne valami kész megoldás...
-
CPT.Pirk
Jómunkásember
-
CPT.Pirk
Jómunkásember
válasz
#90088192
#75004
üzenetére
Igen, de ugyanakkor valamit kezdeni kell a leírt problémával... Most éppen begrebbeltem 1 DVD-t mert anno pocsék módon masterelték, majd gépen ki fogom szedni belőle a hangsávot, azt normalizálom valamivel aztán visszarakom a videóba. Ugyanakkor ez egy kivételes eset a film egyéb úton beszerezhetetlen volta miatt.
Az erősítő karakterisztikájába beavatkozást természetesen csak ilyen esetekben használnám, mert pl. haverjaim hajlamosak rá, hogy nem napközben, hanem késő estére jönnek át filmet nézni amikor már azért a hangerővel gondolni kell másokra is a társasházban, főleg a mélyek miatt.
-
CPT.Pirk
Jómunkásember
válasz
CPT.Pirk
#75002
üzenetére
Közben eszembe jutott, hogy lehet egyszerűbb és célravezetőbb odatenni az erősítő alá a grafikus equalizeremet, amin állítani is tudok mindent, normál esetben meg nem nyúl bele a hangba, csak kijelzőként működik, ha bekapcsolom.
Bár ettől függetlenül még lehet értelme egy általános mély vágó funkciónak az erősítőben...
-
CPT.Pirk
Jómunkásember
Különösen jó mély átvitele van az elkészült erősítőmnek, viszont az késő éjjel illetve rosszul hangosított filmeknél probléma, mert az effektek ütnek de a beszéd meg halk...
RC felül áteresztő szűrő lenne a megoldás, az erősítőm bemenetén egy 1uF soros kondi és 470k ellenállás van, ami közel 0Hz vágási frekit jelent.
A kalkulációim szerint ha bekötök sorba egy 4.7nF kondit (valami Wima mkp / mks típust, ami hang célokra is fasza) az 1uF-al, akkor 72Hz lesz a vágási frekvencia. Abban vagyok kicsit tanácstalan, hogy hová méretezzem a vágási frekit, menjek-e el pl. 200Hz-ig.
-
CPT.Pirk
Jómunkásember
válasz
darvinya
#74478
üzenetére
Végül arra jutottam, hogy valami felcsavarozható USB-s aljzatot rakok a hátfalra és LDO-ról fog kimenni a táp oda. Így nem kell akkora lukat vágni...
Amúgy az egésznek csak annyi szerepe van, hogy a DAC csak akkor kapjon áramot, ha az erősítő is megy. Ezért jó nekem az USB kimenet is.
-
CPT.Pirk
Jómunkásember
Segítsetek kicsit, mert megy fel a pumpa...
Europlug Type C, vagyis villás dugó:
Amit nem tudok megmagyarázni a farnell keresőjének, hogy ehhez keresek beépíthető aljzatot, mert kellene egy olyan kimenetet tennem az erősítőm hátára, ami akkor ad csak áramot az ide csatlakoztatott DAC-nak, ha megy az erősítő is.
-
#73330
CPT.Pirk
Jómunkásember
tordaitibi
#73329
CPT.Pirk
Jómunkásember
válasz
tordaitibi
#73329
üzenetére
Nekem most szerelt be ÁVK-t rendes szakember. Azt viszont nem mondta, hogy tesztelni kellene rajta bármit is, pedig végig ott voltam és segítettem amiben tudtam.
-
#73299
CPT.Pirk
Jómunkásember
Csabesz666
#73298
CPT.Pirk
Jómunkásember
válasz
Csabesz666
#73298
üzenetére
Azt mondja, hogy 100V-os kondik mellett lehet maximum 95V a táp. Akkor az 67V AC körül van.
Hogy a puffer kondi mennyire elég vagy nem elég, azt igazából nem tudom. Rendes terhelés mellett fog kijönni, hogy bírja-e a nagyobb dob rugásokat. Azért keveslem a 2x4700uF-et tápáganként, mert ennyi vagy ennél több szokott lenni sima egyszerű szobai erősítőkben is.
-
#73297
CPT.Pirk
Jómunkásember
Csabesz666
#73292
CPT.Pirk
Jómunkásember
válasz
Csabesz666
#73292
üzenetére
Ahha. Akkor úgy csinálnám ahogy Agyturbina írta, de kicserélném a nyákon a puffer kondikat nagyobbakra, ebben simán oda lehet tenni a dupláját, hogy ne fulladjon ki a táp nagyobb igénybevételnél.
-
#73290
CPT.Pirk
Jómunkásember
Csabesz666
#73275
CPT.Pirk
Jómunkásember
válasz
Csabesz666
#73275
üzenetére
Szkeptikus vagyok a ráírt nagy wattszámmal kapcsolatban, mert a PCB huzalozása nem igazán támasztja alá. Oké, a végtranyók le vannak párhuzamosítva aminek van sok előnyös tulajdonsága, de ez így szerintem kevés. Pár száz wattnál nagyobb toroidot nem vennék hozzá, a rajta lévő pufferkondikat se tartom elégségesnek ennél nagyobb teljesítményhez.
Az meg más kérdés, hogy a kiszedett teljesítmény legalább 2.5x szeresét kellene tudnia a hangfalaknak, az meg már a zenekari kategória lesz...
-
CPT.Pirk
Jómunkásember
válasz
Aethel
#73266
üzenetére
Az a kondi a tápágban van, amit fázisnak hívnak, de gyakorlatilag egy DC-DC konverter. A kondiban jönne létre a feszültség, kondi nélkül nehéz kitalálni, hogy mi fog történni. Láttam már ilyen tápot kis terhelésen tekercs nélkül működni (zárlat volt helyette), de ezeket az ágakat az alaplap figyeli, simán lehet, hogy letiltja az egészet mert olyan feszültséget mér rajta, amit nem lenne szabad.
Valószínüleg csak a procira hat ki ez a hiba, ha kihat. Elképzelhető, hogy a többi tápág elviszi a procit legalább terhelés nélküli állapotban, de ki tudja...
-
CPT.Pirk
Jómunkásember
-
-
CPT.Pirk
Jómunkásember
válasz
kmisi99
#73256
üzenetére
Igen, azoknak a 12V-s ventiknek olyan kevés a fogyasztása, hogy ráköthetsz párhuzamosan többet is. Ha picit melegedne a FET, arra meg bármikor rá tudsz csavarozni egy kis hűtőzászlót, akár csak valami hulladék fémből is, de nem nagyon fog kelleni.
Viszont ha nem egyformák a ventik, akkor nem ugyanakkor fognak elkezdeni forogni, szóval célszerű azonos ventiket használni.
-
CPT.Pirk
Jómunkásember
válasz
kmisi99
#73254
üzenetére
"A zaj nem gond" - megértelek, haver PS4-e is zúg mint állat kis játék után.
- igaz ő még egyszer nem próbálta meg legalább a port kiporszívózni belőle...Ha úgy tekered be a potit, hogy pl. 28 fokig ne induljon el a venti, akkor nem fog forogni, csak ha megy a PS4. Ha az áramfogyasztásra gondolsz, az a pár mA amit ilyen nem forgó állapotban felvesz a kapcsolás és a venti, az semmi.
-
CPT.Pirk
Jómunkásember
válasz
kmisi99
#73252
üzenetére
Nem kell relé, az csattog.
Ezt építsd meg, 3 alkatrész: [link] Betekered a potit oda, hogy idle állapotban még éppen ne forogjon a venti, így csak akkor és csak annyira fog menni, ahogy megtartsa a termisztor körül a kívánt hőmérsékletet. Ha kevesebb hőt termel a PS, akkor visszábbveszi a ventit. Ha többet, akkor meg emeli a fordulatot.
Kipróbált kapcsolás, egy időben a gépemben mindent ilyen vezérelt, így netezés közben teljes volt a csönd. -
CPT.Pirk
Jómunkásember

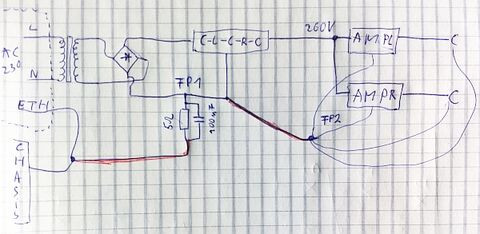

Valamit nem jól csinálok. Ez az épülő csöves erősítőm táp + földelési + bemenet vázlata és eddig azt hittem mentes a brumm-tól, de ha PC-ről hajtom meg vagy PC-re kötött külső DAC-ról, akkor hallom a sercegéseken, hogy hogy dolgozik a proci. - Tipikus földhurok jelenség szerintem, mert telefonról hajtva minden jó. Rövidre zárt bemenetekkel is teljese hangtalan az erősítő, nincs brumm.
Az erősítő fém házban van, a fém ház közvetlen rá van kötve a hálózati védőföldre (ETH) egy rövid vezetékkel. Ez az összekötés ÉV előírás is.
A CLCRC a pufferelés, alatta az FP1 nagy áramú földpont van helyileg kialakítva, ami 5ohm + 100nF-on keresztül van összekötve a hálózati védőfölddel, a pirossal jelzet szakasszal.
Az erősítők egy külön nyákon vannak, ezt szimbolizálja az FP2 kis áramú földpont. Az FP2 az
FP1-re egy szál vezetékkel van rákötve.A bejövő RCA aljzatok szigetelt típusúak, a fém házhoz nem érnek hozzá. Az FP2-re vannak földelve, közvetlen az erősítőpanelen.
Szerintetek mit csináltam rosszul? -
-
CPT.Pirk
Jómunkásember
válasz
ecaddsell
#72792
üzenetére
Nem megy sehova a 125MHz, a PLL az IC-n belül van, mint minden lan IC-nél. Az IC és a quartz között van mindössze 1cm távolság.
A quartz -> oszcillátor csere azért érdekes, mert a cpu panelen oszcillátort használnak a lan IC-nél (igaz az másik fajta lan IC), és ott semmilyen kisugárzást nem mértem működés közben.
-
CPT.Pirk
Jómunkásember
válasz
ecaddsell
#72788
üzenetére

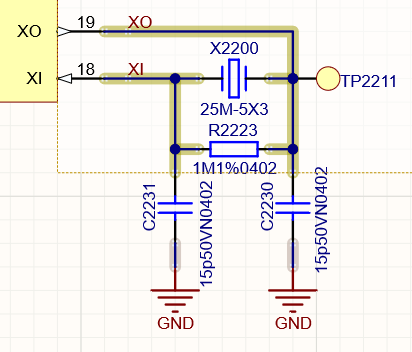

Ehhez hasonló megoldás van megcsinálva:
Egyrészt trafós csatolás egyszerűen nem fér el magasság korlát miatt, másrészt ez robbanásbiztos eszköz, nem lehet benne trafó a külvilág felé, mert akkor világvége van. Viszont a jelvezetékeken nincs mérhető tüske, és az áramkör tápjain sem mérem a tüskét, csak a quartz-on és az XI-XO vezetékeken.
és mezis,
A Quartz XO lábával sorban egy 499Ohm némileg csökkentette a mérhető tüskét, viszont most az ellenállás sugároz jobban (ezt javasolta a LAN IC egyik adatlapja). Most azon gondolkodunk, hogy Quartz helyet oszcillátort kellene feltenni, csak éppen nem találunk 25 megás példányt... -
CPT.Pirk
Jómunkásember
És ecaddsell,
Nem, ez egy hordozható eszköz, műanyag házban. Gyakorlatilag egy komplett érintőképernyős számítógép alacsony fogyasztású procival, plusz két mikrovezérlővel meg a körítésükkel a nyákon. Maga a nyák 8 réteges, külön GND layerekkel ahol nem viszünk jeleket.
*igen, az ethermet kondis leválasztással jut be, azon kívül csak táp megy be a készülékbe.
Csináltam egyszerű EMC szondát meg spektrum analizátort egy DVB-T tunerből és koax kábelből, azzal sikerült is mérni 125MHz-en csúcsokat. Az említett LAN IC-nél egy kisebb csúcsot magán az IC-n, egy nagyobbat meg a quartzon mértem. A Quartzon magán a 25MHz-et is mértem, ami elvileg normális.
Ezen kívül még a pcb túloldalán lévő SSD egyik pontján mértem 125MHz-et, még egy kicsit nagyobb amplitúdóval is, mint a quartzon.
Most a gond az, hogy nem tudom, hogy pontosan honnan mérték a 125MHz-et, még az sem 100%, hogy ez az alaplap a forrás. -
CPT.Pirk
Jómunkásember

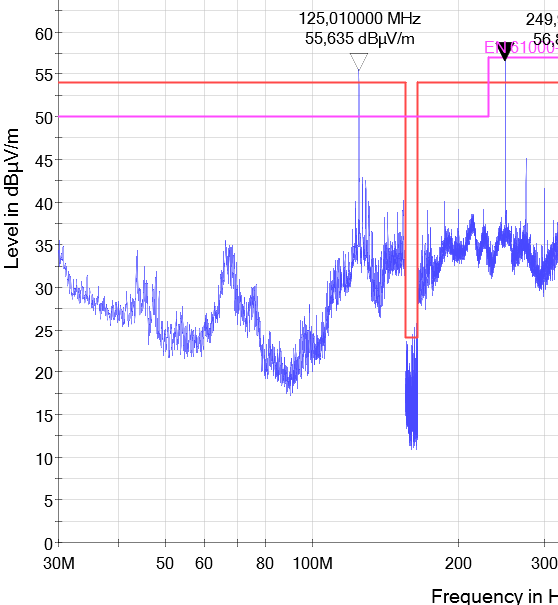

EMC mérésen jött elő, hogy 125 és 250MHz-en kisugárzása van a készüléknek, pontosabban ez egy 3 elemes készülék lánc, amelyek között 100MBit-es Ethernet a kapcsolat.
25MHz-es Quartz(ok) lehetnek a források, amik Ethernet IC-ket hajtanak, azokban PLL csinálja a 125MHz-et. Még nem találtuk meg melyik IC lehet a felelős, de a quarzt rész azonos, csak az IC-k térnek el.Nincs EMC-s tapasztalatom, mi lehet ilyenkor? Mit lehet érdemes csinálni?
A PCB-ken az Ethernet huzalozás mindenhol differenciális párként volt víve, az adott rétegvastagsághoz kiszámolt optimális vezető szélesség és távolság paraméterekkel, hogy ne legyen impedancia gond. A tápok is alaposan meg vannak szűrve. -
#72264
CPT.Pirk
Jómunkásember
tordaitibi
#72262
CPT.Pirk
Jómunkásember
válasz
tordaitibi
#72262
üzenetére

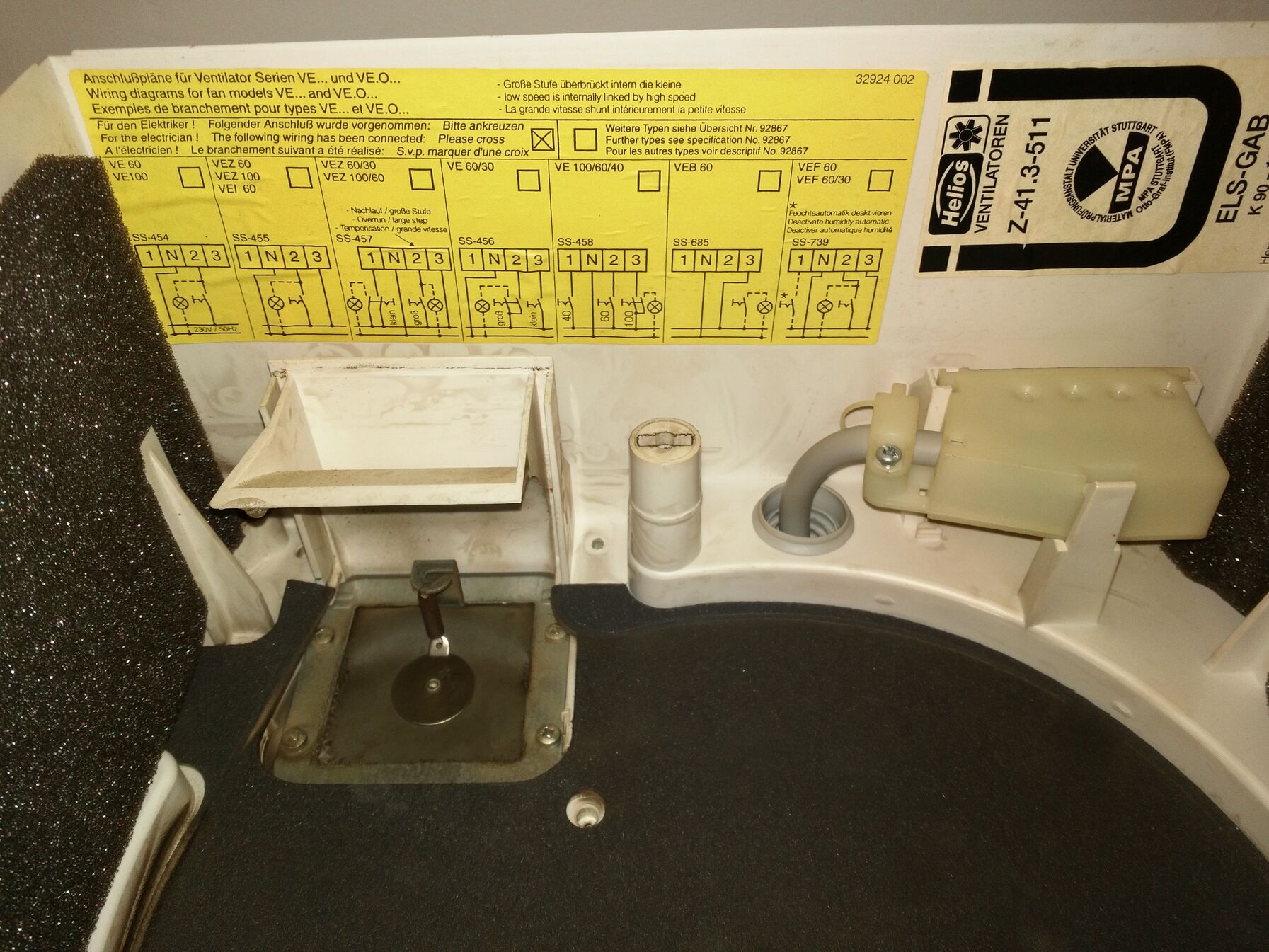

Igen, Helios. Az a bajom, hogy én már csak szétszedve láttam... Valahogy úgy tudom elképzelni, hogy fürdés után (villanyoltás?) kellene mennie x ideig, hogy kivigye a párás levegőt, de fürdés alatt nem.
PitLee: uhh köszi, átböngészem!
-
#72260
CPT.Pirk
Jómunkásember
tordaitibi
#72248
CPT.Pirk
Jómunkásember
válasz
tordaitibi
#72248
üzenetére
Hmm, ezt ki kell majd próbálnom. Majd még megvizsgálom, hogy a bejövő 2 fázis közül melyik miként működik.
Jarod1: nem tudom annnak mi haszna lenne egy fürdőszobában.
-
CPT.Pirk
Jómunkásember
Kérdés. Milyen hálózati villanymotor lehet az, aminek 3 vezetéke van és mindhárom között mértem ellenállást?
Egy fürdőszobai szellőző ventillátora volt, ahová bejön 2 fázis, egy nulla és egy föld. Az egyik fázis az lehet, hogy időzített.Sosem láttam működni, és a google se segített a beazonosításban... Kép a motorról: [link]
-
CPT.Pirk
Jómunkásember

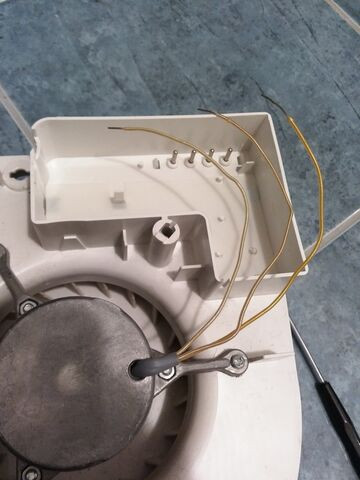

Megörököltem lakással együtt egy szagelszívót. Kettő van belőle, de persze nem egyformák. Ezt itt szerintetek hogyan kellene bekötni? Mintha hiányozna valami a dobozból.
Ide csatlakozik be 4 tűvel a motor.
Ezzel a három, leheletnyit eltérő színű vezetékkel viszont nem tudom mit kezdjek. Sajnos nem volt nálam multi, hogy legalább egy védőföldet kimérjek rajta.
-
-
-
CPT.Pirk
Jómunkásember
válasz
Lompos48
#70295
üzenetére
A normál 2 diódás előfeszítéssel frankó. Csak az a gondom, hogy a kapcsolás végén a DC leválasztásra kell kondi, amit itt a szabvány elvárásai nem engednek meg, nevetségesen kicsi érték felett.
Létezik 1 tápfeszültséges kivitelben olyan erősítő kapcsolás, ami nem igényel dc leválasztó kondit a kimeneten? Én azt hiszem ilyen nincs. -
CPT.Pirk
Jómunkásember

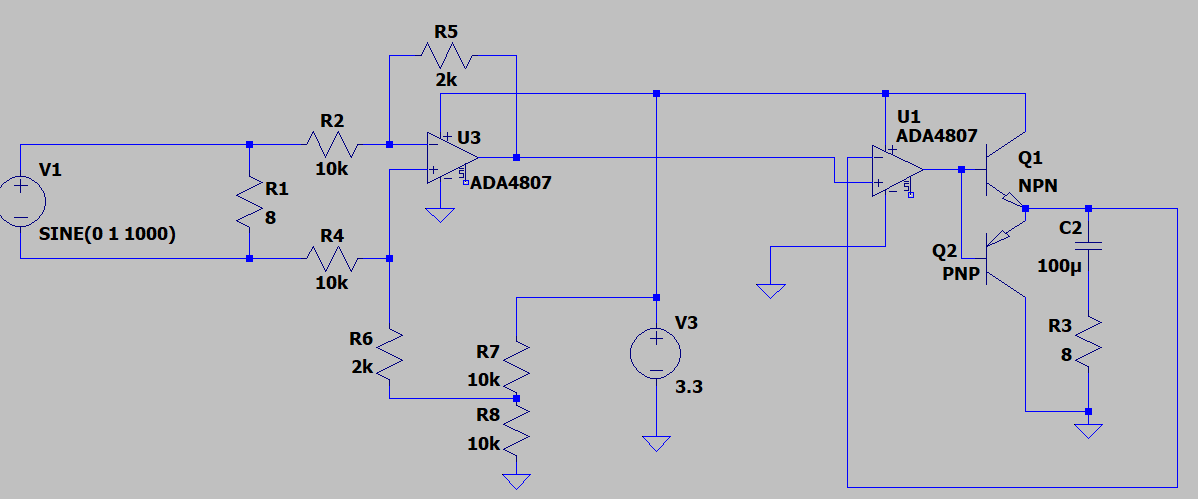

Kérdés:
Van egy audio codec, beépített erősítővel. Meg kellene oldanom, hogy a codec erősített kimenetéről lejövő differenciális jelet egy saját erősítőn vigyem keresztül, és úgy menjen hangszóróra.
Erre jutottam:
Ez megcsinálja, de ha pl. konkrét típust állítok be a tranzisztoroknál, akkor képtelen leszimulálni, szóval lehet, hogy gáz van.
Erre az egészre nem elektronikai, hanem szabványügyi dolgok miatt van szükség.
-
CPT.Pirk
Jómunkásember
válasz
szoke12
#69020
üzenetére
Le kellene rajzolnod a kapcsolást, hogy most hogy van. Elég, ha felskicceled egy papírra és lefényképezed.
Egyébként mi az, hogy fogja a Rádió 1-et? Olyat már láttam, hogy hosszú kábellel egy erősítő demodulálta és így vette az egyik hazai AM rádiót, de az R1 az csak FM-en jön, azt így nem lehet venni.
-
-
CPT.Pirk
Jómunkásember
Amíg nem jött be az IP kamera korszak, ipari környezetben koaxon vittünk kamerák képét igen nagy távolságokra, nem voltak érzékenyek külső zavarokra. Olyan is volt, hogy 4 kamera képét balun trafókkal Cat5e lan kábelekkel vittük nagyon sok méterre, azok se szedtek össze zavarásokat.
Amire a koaxos rendszer érzékeny volt, az a tápegység milyensége. Onnan tudott zavart összeszedni, ha gagyi volt a táp, de az olyanokat kukáztuk.
-
CPT.Pirk
Jómunkásember
-
-
CPT.Pirk
Jómunkásember
válasz
szoke12
#68907
üzenetére
A kimenetre raktál fólia kondit a szűrésre, azt nyugodtan használhatod a tápban is. Kerámia kondit azért szoktunk használni, mert jelentősen kisebb.
Audió célra meg pl. polipropilén tömb kondikat szokás használni, mint Wima MKP, MKT, MKS... Elég messzemenő fizikája van, hogy melyik kondit milyen célra és körülmények közé érdemes használni, de ha érdekel a dolog akkor a googleben sok infót találsz. [https://www.analog.com/media/en/technical-documentation/application-notes/AN-1099.pdf] [http://www.cde.com/resources/catalogs/AEappGUIDE.pdf] -
CPT.Pirk
Jómunkásember
válasz
szoke12
#68905
üzenetére
2-es és 4-es láb, csak elírtam, a C9-et meg fizikailag tedd oda, ha bejön a táp. Az értéke a 100uF maradhat, csak felesleges nagy, mert egyébként nagyjából szűrt táp jön ki az adapterből, a cuccod áramfelvétele meg nagyon alacsony... Ha hullámzó egyenfeszültséget kellene simítani a táplábon, oda kellene ilyen, vagy nagyobb kondi, de itt nem ez a helyzet.
Jó az most oda, csak legyen ott az IC-n az a "kis kerámia" kondi is amit mondtam. -
CPT.Pirk
Jómunkásember
válasz
szoke12
#68903
üzenetére
Jól látom, hogy le van monósítva a kapcsolás? Ez esetben a nem használt bemenetet le kellene kötni földre, vagy ki kellene huzaloznod a potira úgy, mint a másikon, csak jelvezetéket ne vigyél rá. Nem szabad erősítő bemeneteket lebegni hagyni. - valszeg ettől vannak a gondjaid.
A 100uF C9-en meg kicsit sok, azt hiszem 140uF a maximum, amit rárakhatsz egy USB tápvonalra, bár itt ez nem gond, de 10uF elég lenne, gyári adatlapban is az szerepel. Viszont 100nF kondit ettől még rá kellene kötni közvetlen a 9-es és a 4-es lábra.
-
CPT.Pirk
Jómunkásember
válasz
szoke12
#68901
üzenetére
A 7805 nem fog menni 5V-ról, neki magasabb táp kell.
Először egy 9V-os elemről járasd meg az áramkört, hogy a táp dolgait kizárd. Másrészt az erősítő ic bemenetét tedd közel a jack bemenethez, mert most messze van tőle és a breadboard nem audio célokra készült.
Aztán 100nF kerámia kondit tegyél közvetlen az IC + és gnd lábára (akár rá is forraszthatod, az a legjobb), meg egyet közvetlen oda, ahol bejön a táp.Egyébként nem baj, ha felrakod a kapcsolási rajzot képként.
-
CPT.Pirk
Jómunkásember
Jack aljaztoknál mint ez: https://hu.mouser.com/datasheet/2/670/sj1-353xng-1313133.pdf a tip switch, ring switch, tip and ring switch az hogyan működik? Fizikailag a tip meg a ring kivezetésre kerül a switch láb(ak)ra is a csatlakozó bedugásakor?
Azért nem egyértelmű ez nekem, mert láttam olyat, ahol izolált switch volt az aljzatban, csak az más szempontból nem felelt meg nekem.
Olyan aljzat kellene ami THT, és egy elkülönített kapcsolóval rendelkezik, amivel tudok aktiválni egy mute bemenetet mikor bedugnak egy jack kábelt. -
CPT.Pirk
Jómunkásember
Ez nem dc-dc, hanem flyback konverter LM2587-tel. Neki van olyan kapcsolása, ahol 12V +-néhány volt lehet a bemenetén, de 12V jön ki belőle. Az adatlapja tartalmazza: https://www.jameco.com/Jameco/Products/ProdDS/1291137.pdf
-
CPT.Pirk
Jómunkásember
-
CPT.Pirk
Jómunkásember
Csinálnék régi erősítőbe új nyákot a táphoz, mert a régi tropa. A táp két részből áll, van egy sima diódás-kondis táp a végfokoknak és van egy precíz külön táp az equalizer és minden más számára.
Rendes, minőségi kétoldalas nyákban gondolkodom csak azt nem tudom, hogy a két táp földjét válasszam-e külön, vagy egy nagy egybefüggő gnd felülettel és sok gnd viával oldjam-e meg. Nekem ez utóbbi megoldás a szimpatikusabb.
-
CPT.Pirk
Jómunkásember
-
-
CPT.Pirk
Jómunkásember
válasz
#90088192
#66217
üzenetére
Hy!
Jól van, de azt hiszem az igények kicsit mások.
Itt mondjuk csak olyan 2x80mA az áramfelvétel, még akár combosabb ellenállással önmagában is megoldhattam volna az RC szűrést, de érdekelt a gyakorlatban is ez a kapcsolás, kíváncsi voltam mit tud. Kis méretű LC szűrőt amúgy szintén használok, csöves erősítőben anódtáp szűrésre, ahol hagyományos fénycső balaszt és 330uF kondik alkotják az LC szűrést, nagyon jól bevált eddig.
-
#66216
CPT.Pirk
Jómunkásember
tordaitibi
#66215
CPT.Pirk
Jómunkásember
válasz
tordaitibi
#66215
üzenetére
Ismerem őt és olvastam is pár cikkét, de ezt szerintem pont nem.
-
CPT.Pirk
Jómunkásember
Kicsit régebben itt kutattam, hogy mi a tök miatt van egy állandó brum az erősítőben, amihez végfokokat csináltam... Aztán végül a napokban eljutottam oda, hogy tuti az előerősítő / hangszín panel környékén jön be a maci, azok meg egy külön tápról járnak. Méricskéltem egy kicsit szkóppal és mit látok? 25mV körüli brumm volt a tápvonalakon!
A megoldást a "kapacitás sokszorozó" jelentette, amivel én megmondom őszintén korábban nem találkoztam.
[teljes cikk róla] Ez került megépítésre és beépítésre.Az eredmény totál kuss lett és teljesen sima tápvonalak.
Akit érdekel a működése a kapcsolásnak, itt Dave elmagyarázza videóban. [link]
A lényeg dióhéjban annyi, hogy a kapcsolás lehetőséget ad RC szűrők használatára olyan tápvonalon is, ahol egyébként ellenállás nem alkalmazható, mert itt az áram jóval nagyobb része az eredő áramerősítési tényezőnek (nagyjából) megfelelően az áteresztő tranzisztorokon folyik át, kikerülve az ellenállásokat amik így nem fognak elfüstölni.
A kapcsolás egyetlen hátránya, hogy pár volt feszültség esik rajta, de valamit valamiért. -
CPT.Pirk
Jómunkásember
válasz
Attix70
#64552
üzenetére
70-es évekről van szó, meg merem kockáztatni, hogy soha nem készült D osztályú erősítő germánium tranzisztorral.
Ez egy kis szobai erősítő, egy-egy 20..50W terhelhetőségű hangszóróhoz pont jó lehetett anno. Már ha a GE tranyó munkapontja kellően stabil maradt a melegedés ellenére.
Egyébként csak annyit írtam, hogy a végtranyók 4W-os példányok, nem magára a végfokra értettem.
-
CPT.Pirk
Jómunkásember
Került hozzám egy ilyen erősítő régiség:
Az egyik kondi alapján 1974 utáni, de nem sokkal. AD161 - 162 !Germánium! tranzisztorokkal készítették, amik erős 4W-os tranyók.
A korabeli lehetőségekhez képest nagyon ügyesen meg van csinálva, külön érdekes az a burkolt trafó. Jó állapotban van, egyedül a lemez festése pattogzik kicsit az éleknél.Ki még nem próbáltam de a biztik épek, még akár jó is lehet.
-
CPT.Pirk
Jómunkásember
válasz
Kernel
#63950
üzenetére
Régen voltak wobbler szkópok, illetve bonyolultabb digitális műszerekben ma is van wobbler funkció, az azért nem lenne rossz erősítő mérésekhez. A lehetséges hibák egy részét nem lehet füllel, vagy más egyszerű méréssel kimutatni, viszont ha valami csúnyaság van az átviteli karakterisztikán, akkor el lehet gondolkodni a probléma forrásán.
Még a szakdoga idején csináltam átviteli karakterisztika rajzolót az amplitúdómenet mérésére (leginkább csak egyszerű passzív körökhöz készült "proof of concept" jelleggel), de az akkor nem foglalkozott a fázismenettel.
Ráraktam egy gyári erősítőre kíváncsiságból, na annak olyan szép fázistolásai voltak, hogy nem is lehetett vele kirajzolni az amplitúdómenetet.Azóta is tervezgetem a "wobbler" szerkezetem utódját ami korrekt módon (két jel összehasonlításával) mér fázismenetet is és amplitúdót. Találtam erre való cél IC-t és tervek is viszonylag jól készen vannak csak még nem álltam neki megvalósítani, meg kellene hozzá egy rakás vhdl kódot is írnom, plusz még hozzá egy GUI-t pc-re... Még pár év és kész is lesz.
-
CPT.Pirk
Jómunkásember
válasz
Attix70
#63882
üzenetére

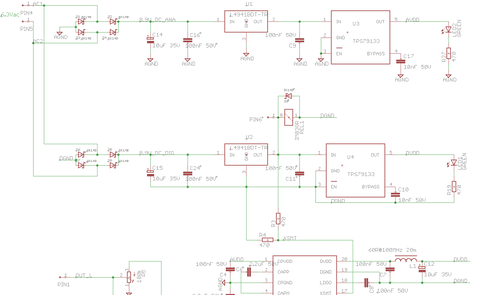

No megoldottam, a graezt puffer kondikat kicseréltem 150uF smd-re. Igaz a nyákon nem fértek el így lábra kellett állítani őket, de annyi baj legyen...
Dupla LDO-t meg azért használok, mert egyrészt kellett külön 5V, másrészt a tényleg jóféle LDO-k betápja gyakran csak 6V-ot bír, ilyen az is amiről az IC-t járatom. [link]
A digit és az analóg részek meg per pillanat teljesen külön vannak, ez majd ki fog derülni, hogy jó-e így. Az IC-n is külön van Vdd és Dgnd, meg Vana és AGnd, a műszer szerint nem is kötődnek össze sehol.
A digit rész egyébként kap valamilyen földet a meghajtó USB-s hangkártyáról az I2S összeköttetés miatt, amihez meg van egy USB leválasztóm szükség esetére, ha olyan gond lenne. Tesztelés alatt majd kiderül, mi a jó megoldás.
darvinya: 5.3x5.3-as konidkat használtam eredetileg.
Ribi: dróttal légszerelve bármit.
-
CPT.Pirk
Jómunkásember
Hmm, igazatok van, a relé többlet fogyasztását nem kalkuláltam bele. Helyhiány miatt oda nem tudok nagyobb kondit betenni, de szerintem a relét átkötöm közvetlen a pufferre az LDO elé és kap egy külön kondit. Mondjuk lehet emiatt cserélem majd nagyobb feszültségű típusra a relét.
tordaitibi: Schottky diódákat használtam puffernek, úgy egyébként meg minimális a terhelés mind az analóg, mind a digitális ágon, mindössze egy DAC-ot látnak el táppal, meg 1-1 ledet. Az LDO nagyon alacsony dropoutos, az analóg ágban lévő LDO kimenetén 5..5.1V-ot mértem.
-
CPT.Pirk
Jómunkásember
Milyen hibát követtem itt el? A felső, analóg ág működik ahogy kell. Az alsó digitális ágon már az első puffernél is csak 6V körül van, az 5V-os ldo kimenetén meg csak 4.3V körül. Ez az ág helyreáll, ha kiveszem a relét a körből.
A relé egy IM13GR, 240ohm tekercs ellenállással, 5V-os, nem jelenthet túl nagy terhelést. Az egész táp masszív tekercsről jár, a relén meg nem mértem problémát.
-
CPT.Pirk
Jómunkásember
Hátőőőő ez egy kicsit overkill.
Maga a cucc mindössze ekkora: https://www.adafruit.com/product/3078
Ráadásul valamilyen körsugárzó antennára lenne szükségünk hozzá, ami többet tud, mint egy darab negyedhullámos drót de mégsem kerül komoly pénzbe. -
CPT.Pirk
Jómunkásember
900MHz-re van valamilyen "tuti" antenna terv? Lora pont-pont kapcsolathoz kellene.
Eddig 865,2MHz-en (Lora CH 10) maximális teljesítményre és leglassabb adásra állított rádióval városban házak között kb. 400m-t tudtam átlőni, kicsit nyíltabb terepen 500m körül alakult, negyedhullámú antennával, vagyis egy darab 8.64cm-es dróttal...
Gyári egyszerű botantennával és érdekesen felteker gyári antennával is csak 100..150m jött össze.
-
CPT.Pirk
Jómunkásember
-
CPT.Pirk
Jómunkásember
válasz
Teasüti
#62452
üzenetére
Ohh bazz, tranzisztort olvastam. P-N átmenettel is csinálnak ilyesmit, ezért nem lett gyanús hirtelenjében.
Amúgy eddig még csak nem forrfüles termisztorral volt dolgom, de ha mellé rakod a mérendő felületnek, már úgy is működnek, közvetlen fizikai kontaktus nélkül is.
Egy kis proci hűtőpaszta meg némi pillanatragasztóval meg is tudod csinálni fixre. -
CPT.Pirk
Jómunkásember
válasz
Teasüti
#62450
üzenetére
Furat szerelt tranzisztorra gondolsz. Van egy rakás olyan, aminek kívül forrasztható fém része van, de ezeket nem lehet "csak úgy" odaforrasztani a gnd-hez, mert azok a felületek jellemzően össze vannak kötve az egyik lábbal.
Szóval kellene ismerni a kapcsolást, amibe az a tranzisztor kerül.
-
CPT.Pirk
Jómunkásember
válasz
Kloden
#62431
üzenetére
Ahogy Kernel mondta, földhurok. Neked ilyet kellene keresned boltban és betenni oda, ahová a dobozt tervezted: [link] Annál jobb, minél nagyobb frekvencia van ráírva.
Valamint igen, ha egy mód van rá, akkor a monitorodat ne analóg kábelen hajtsd meg. Még a színei is jobbak lesznek nem vga kábelt használva...
-
CPT.Pirk
Jómunkásember
válasz
Kloden
#62429
üzenetére
Már akkor szokott kép lenni a TV-n, ha csak a koax belső ere érintkezik, így inkább azt kellene kapcsolgatni de az meg nagyfrekvenciás kapcsolót igényel, ami pl. a viszonylag drága IM43TS relé személyében létezik, de még ez is éppen csak tud 900MHz-et (ami még éppen elég lehet).
Viszont egy ilyen megoldás biztosan ront valamennyit a jelerősségen / jel minőségen, nem tudom megéri-e foglalkozni vele.Mire kell ez? Valamilyen szülői felügyelet dologra? Ha igen, lehet egyszerűbb lenne azt a TV-n beállítani, ha lehet.
- igaz ő még egyszer nem próbálta meg legalább a port kiporszívózni belőle...
Új hozzászólás Aktív témák
ekkold- gban: Ingyen kellene, de tegnapra
- EAFC 25
- HiFi műszaki szemmel - sztereó hangrendszerek
- Megjelent a Red Magic kompakt OLED kijelzős gaming táblagépe
- Teljes verziós, ingyenes mobil játékok és alkalmazások
- Álláskeresés, interjú, önéletrajz
- Milyen okostelefont vegyek?
- The Elder Scrolls V: Skyrim
- Stellar Blade
- Spórolós topik
- További aktív témák...
- Szinte új, minőségi, állítható ritkítóolló
- ÁRGARANCIA! Épített KomPhone Ryzen 7 9700X 32/64GB RAM RX 7800 XT 16GB GAMER PC termékbeszámítással
- Akció! Újra Gamer EGEREK! Glorious , Endgamer XM1R , Nibio
- Bomba ár! Lenovo ThinkPad P50 - i7-HQ I 16GB I 256SSD I Nvidia I 15,6" FHD I Cam I W10 I Gari!
- AKCIÓ! Apple MacBook Pro 13 2022 M2 8GB 256GB SSD garanciával hibátlan működéssel
Állásajánlatok
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
