Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#99547
CPT.Pirk
Jómunkásember
tordaitibi
#99537
CPT.Pirk
Jómunkásember
válasz
tordaitibi
#99537
üzenetére
Jah jogos, ez egy PTC szenzor. Megfűtve öngyújtóval ment felfelé az értéke és az előlapon a kijelzés is mutatta a melegedést, szóval akkor nem ezzel van a gond.
leweegee: egyébként tényleg az a típusszáma, de valamiért a felette lévő E-NR számra lehet megtalálni, ami hB86k572
-
CPT.Pirk
Jómunkásember

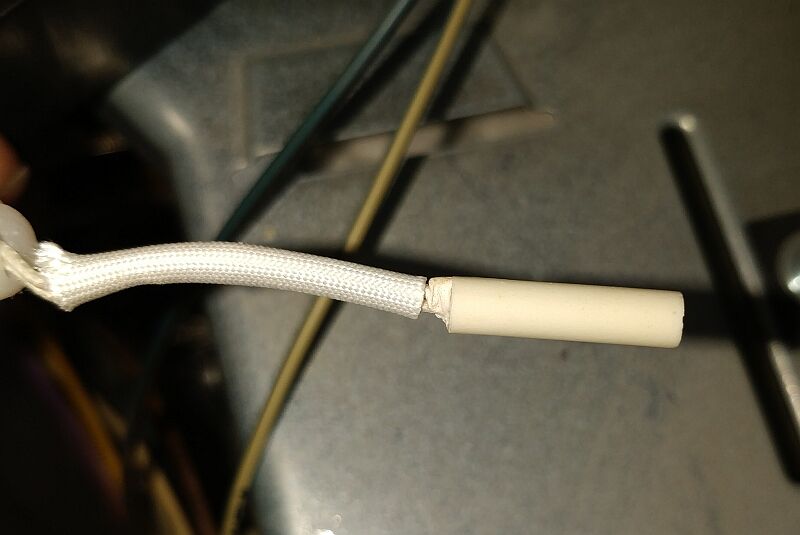

Segítség kellene beaszosítani legalább nagyjából ezt a hőérzékelőt, nekem nem sikerült:
Samsung ht5hb86k sütő + mikró kombó belső hőmérője és nekem gyanús, hogy szobahőmérsékleten 560ohm, egy pohár hideg vízben meg 530ohm körül van. Az ntc-k jóval nagyobb átfogásban szoktak működni.A sütő amiben megjavítottam a relé meghajtást és kapott új reléket az működött egy fél napig, most zongorázik a reléken ha elindítok egy programot, kivéve az előmelegítést 60 fokon, ott megy a fűtés. Ha felteszem 70-re akkor már ott is zongorázik a reléken, innen lett gyanús hogy mintha nem lenne jó a hőmérséklet érzékelése.
-
CPT.Pirk
Jómunkásember
válasz
ViZion
#99327
üzenetére
Na basszus, sikerült megcsinálni.
Vettem új darlington IC-ket, a felirat szövege stimmelt a régivel rajtuk, de az írás stílusa nem, mondjuk ettől még lehetett eredeti a régi is. Viszont kivettem a két totál azonos Hangbo vagy milyen relét, egyiknek 150ohm, másiknak 240ohm a tekercs ellenállása, de még a hangjuk sem volt egyforma, mentek a kukába.
Betettem az új Omron reléket, most minden pöpec, megy a kályha. -
CPT.Pirk
Jómunkásember
válasz
ViZion
#99325
üzenetére
Holnap bent a rendes eszközökkel még körülnézek a nyákon, de smd kerámia kondik mind egészségesek, azokon túl meg van 1 darab elkó. Amennyire látom, nem is igazán van más ezen a részen, csak GPIO-k amik közvetlen mennek a darlington IC-re, azok mellett van 1-1 smd kondi.
Miután levettem ezt az IC-t, a relét összehasonlítom egy társával aki ugyanilyen típusú. A társa most nyeli be az áramot, de ő is a megdöglött IC-re van kötve.
-
CPT.Pirk
Jómunkásember
válasz
ViZion
#99271
üzenetére
Digitális. Na de most eljutottam odáig, hogy nem a korábban feltétezett dolgok, mint a klixon, a lámpa trafó az ok, valamint az összes fűtőszálat is kimértem, mindegyik jó és egyik sem vezet a védőföld felé.
Hanem a vezérlőpanelen az MCU mellett van két darlington IC (NCV1413B) a relék meghajtására, abból az egyik az szikrázott és egy lába meg van feketedve. Viszont a relé amit kapcsol az erre nem ad okot, az szépen működik ha adok rá 9V-ot akkor felvesz 70mA-t.
Ez az IC körül egyik-másik kondi lábán a védőföldet mértem, azt nem tudom mit keres ott de ha valami az IC-ben ment el akkor ott lehet az a testre zárás probléma amit vizsgáltam pénteken.Egyszer szerzek IC-t és kicserélem, aztán meglátjuk. Mert egyébként b. drágán adják ezt a panelt ha meg kéne venni.
-
CPT.Pirk
Jómunkásember
-
CPT.Pirk
Jómunkásember
válasz
ViZion
#99262
üzenetére
Igen, gondoltam h. így működik... Viszont ha be van kötve és hozzá van csavarozva a házhoz, akkor levágja a fi relét... De van mellette egy 230V -> 12V trafó az égőnek, attól is lemegy a fi relé, ha az be van kötve, ezek ugyanazon vezetéken vannak.
Szóval nem tudom tud-e úgy tönkre menni ez a klixon, hogy a ház felé valamennyire átvezet. Ez utóbbit majd még vizsgálnom kell mert éppen nem akadt normális multi használható 9V elemmel a kezem ügyébe.
-
CPT.Pirk
Jómunkásember

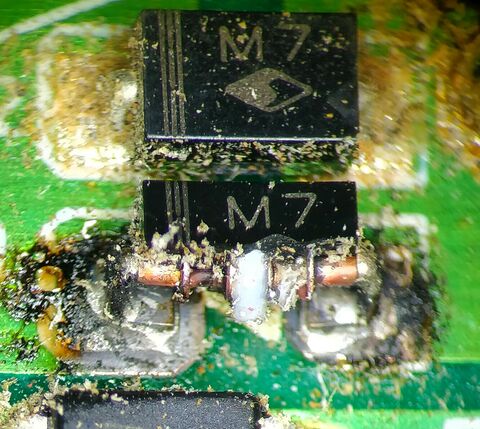

Én lőttem ezt a képet, szépen látszik a felrobbant dióda belseje
Valami oknál fogva egy nagyobb helyett két kisebbet raktak párhuzamba... Ez diódáknál kerülendő, mert sosem fog rajtuk 50/50 arányban megoszlani a teljesítmény. Itt mondjuk nem ezért haltak meg, hanem kapott a panel egy fordított betápot.
-
CPT.Pirk
Jómunkásember
A diódák azért vannak ott, mert az érzékelő ágból van 15 másik és így vannak szétbontva, a rajzra csak 1 ágat tettem fel. A cél az, hogy egy berendezés sok pontján mérjen és ha valahol túllép egy határt a hőmérséklet, akkor kapcsoljon a kimenet.
Viszont igen, ha az RF1-et a dióda mögé, a nem inv lábra kötöm, akkor működik a szimuláció. Ugyanakkor a valóságban úgy is működik, ahogy a rajzon van. -
CPT.Pirk
Jómunkásember
Ez egy komparátor lenne, hiszterézissel. Ha az RF1 ellenállás nincs bekötve, akkor jól működik, olyankor akkor kapcsol, mikor találkozik a zöld a kékkel, ahogy kell.Ebből a szempontból mindegy, hogy a diódák és az 1MoHm ellenállások bent vannak-e az áramkörben, valamint több komparátort megnézve is ezt tapasztalom, pedig a nem invertáló lábra ellenállással visszavezetve kell hiszterézises komparátort csinálni.
Én rontok el valamit, vagy az LTSpice nem tudja ezt szimulálni?
-
CPT.Pirk
Jómunkásember
válasz
aujjobba
#86888
üzenetére
Nekünk ennek a PQ verziója van, az digitális beállítású, encoderes tekerővel. Az áramkorlát megadása kicsit ostoba, de élhető. Leterhelve zajos.
Könnyű megnyomni menet közben a mem gombokat amivel ráküldesz 30V-ot a kimenetre.Van még egy AX-6003P tápunk is tőlük, az komolyabb minden téren, de ez meg mindig 5V-ról indul, nem jegyzi meg a beállított értéket.
*Amúgy a vezeték végén természetesen kisebb feszt fogsz mérni, itt mire gondoltál?
DonThomasino: az AX-60003P az 60V / 3A. Szerintem jó cucc. -
#86885
CPT.Pirk
Jómunkásember
DonThomasino
#86884
CPT.Pirk
Jómunkásember
válasz
DonThomasino
#86884
üzenetére
Feszültség, áram? Úgy egyébként pl. az Axiomet cuccait nézd meg, mi azokat használjuk melóban.
-
CPT.Pirk
Jómunkásember
-
CPT.Pirk
Jómunkásember
válasz
aujjobba
#86595
üzenetére
Nézve a TPS79133 3.3V-os RF minősítésű LDO-t, az 10kHz-ig tud -70dB ripple elnyomást, de 10kHz fölött ez drasztikusan csökken.
Össze kell nézned, hogy olyan ferrite bead-et tegyél a cucc kimenetére, ami úgymond szinkronban van az LDO képességeivel. Még az sem lehetetlen, hogy adott esetben akár két LC-LC tag is követheti egymást.Motor esetében szerintem sima fojtó tekercsről volt szó, jelentős induktivitással és méretes vasmaggal.
-
CPT.Pirk
Jómunkásember
válasz
aujjobba
#86591
üzenetére
A 7805 egy nagyon egyszerű cucc, helyette vannak RF LDO-k amiknél az értékelhető mértékű zavar elnyomási képesség magasabb frekvencia tartományban megvan, de még azok sem tudnak mindent megoldani, a ripple meg jellemzően jó magas frekis. Itt segít, ha az LDO kimenete kap egy ferrit bead-et, így ahol az RF-es LDO kifullad, ott a ferrit bead veszi át a zavar elnyomást.
A sima 7805 helyett amúgy szerintem érdemes megnézni az LD1117 szériát. Nekem jó tapasztalatim vannak vele.
-
CPT.Pirk
Jómunkásember
válasz
TheProb
#86522
üzenetére
Annak a hegynek vége van. Ha annyira megcsiszolod, hogy látsszon a réz, akkor még egy kicsit lehet használni. Apámnak is van ilyen a garázsában, az is csak csiszolás után működik. Nem egy jó találmány, csak alkalmi munkákra alkalmas.
Rendes alkalmi forrasztásra keress eredeti Csehszlovák TRP pisztoly pákát, azok nagyon jók és a hegyük sima rézdrót, pikk-pakk cserélhető.
-
CPT.Pirk
Jómunkásember
-
#86508
CPT.Pirk
Jómunkásember
fatpingvin
#86507
CPT.Pirk
Jómunkásember
válasz
fatpingvin
#86507
üzenetére
Persze, az még oké, én is megcsinálom ha úgy van... A 0402-nél már szoktam szentségelni, azokat tré kézzel csinálni.
Amúgy általában a széles lapos pákahegy jó mindenre, azzal szeretek leginkább dolgozni. -
#86506
CPT.Pirk
Jómunkásember
fatpingvin
#86505
CPT.Pirk
Jómunkásember
válasz
fatpingvin
#86505
üzenetére
Igen, csak ezeket a mütyür ufl csatikat nem könnyű forrasztani, főleg ha nincs minőségi pákád meg rendes asztali nagyítód.
-
CPT.Pirk
Jómunkásember
válasz
#70211840
#86501
üzenetére
Igen, én így próbálnám. Mondjuk kb. mindegy, hogy milyen tömör rézhuzalból csinálod, de a koaxból bontott is jó. Az se kritikus, hogy pont hová és hány menet kerül.
Tekertem már pár ilyen antennát wifinek úgy nagyjából ránézésre a képek alapján, mindegyik ment faszán.
-
CPT.Pirk
Jómunkásember
válasz
#70211840
#86498
üzenetére
Az jó, amit fatpingvin mond.
Egyébként ez az antenna sem valami nagy szám, ezeknek csak minimális nyeresége van, bár még így is jobb annál, amit a nyákra forrasztottak. Csinálhatsz kézzel tekert antennát, fogj egy kb. 10..15 centis réz vezetéket, az aljára tekerj 3-4 menetet és a azt forraszd be az L2 tekercs helyére. Pl így: [link] Ez van a jobb wifi antennákban is.
-
#86490
CPT.Pirk
Jómunkásember
fatpingvin
#86488
CPT.Pirk
Jómunkásember
válasz
fatpingvin
#86488
üzenetére
A lényeg annyi, hogy egyéb védelmi áramkörök és összetevők maximális hőmérsékletét garantálja.
Ez most itt egy valóban pici nyákra született meg, mert egy már amúgy kész termékbe kellett elhelyezni, meg behuzalozni egy tucat ntc-t utólag. -
#86487
CPT.Pirk
Jómunkásember
fatpingvin
#86486
CPT.Pirk
Jómunkásember
válasz
fatpingvin
#86486
üzenetére
Na igen, kb. erre jutottam én is.
Tervben van a jóval összetettebb TLV1701 beszerzése, az lábkompatibilis, csak az még pár nap sajnos. -
CPT.Pirk
Jómunkásember
Adott egy komparátor, ami adott hőmérséklet felett tiltja egy áramkör működését.
A diódák azért vannak ott, mert több NTC-s mérő ág is van, de most a példában csak 1 ágról van szó.
Ez az asztalon jól működik, a kalkulációnak megfelelő hőmérsékleten kapcsol.
Viszont ha a TS391 IC-t felmelegítem, akkor a TP5 ponton felszökik a feszültség és így a kapcsolási pont is eltolódik felfelé. Csak a TP5-ön változik meg a feszültség, de akkor is, ha kiveszem az RX14, RX16-ot és átkötöm a két diódát.Van ötletetek rá, hogy mi történik az invertáló bemenettel melegítés hatására? 2 másik típusú komparátorral is ez van, abból az egyik szintén PNP tranzisztoros bemenetű, a másik viszont ismeretlen, az adatlapja nem írja.
-
CPT.Pirk
Jómunkásember
válasz
CPT.Pirk
#86182
üzenetére
Hmm, az OPA2355-ben írják, hogy ESD diódák vannak clamping célra, és 10mA-ig bírják. A 2357 adatlapjában is szerepel a 10mA adat a bemenetre, de a diódákat nem említik. Viszont igen hasonló a két opamp, így biztos vagyok benne, hogy itt is ez a helyzet.
Szóval ha megfelelő értékű soros ellenállás védi a bemenetet, akkor egyéb dolgom nincs vele.
-
CPT.Pirk
Jómunkásember
Kérdés, van OPA2357 op-amp, ami FET-es bemenetű. [link]
Azt nem találtam meg, hogy milyen jellegű védelem van a bemenetén. Szóval a konkrét kérdésem az, hogy mi történik, ha 1x-es erősítésű buffer kapcsolásban mondjuk egy 10k-n keresztül találkozik 50V-tal a nem invertáló bemenete.
Konkrétan egy analóg frontendben szeretném használni, ahová nem igazán passzolnak a clamping diódák, mert olyan 2-300MHz sávszélre törekszem.
-
#85354
CPT.Pirk
Jómunkásember
Dr. Szilikát
#85353
CPT.Pirk
Jómunkásember
válasz
Dr. Szilikát
#85353
üzenetére
Ó, ezen átsiklottam az adatlapban!
Na az enable lábak be vannak kötve közvetlen az MCU-ba, ami 3.3V-ról megy. Vagyis akkor itt a -2.75V-ot kellene az enable lábakra kapcsolnom, hogy biztosan le legyenek kapcsolva ha jól értem. -
CPT.Pirk
Jómunkásember

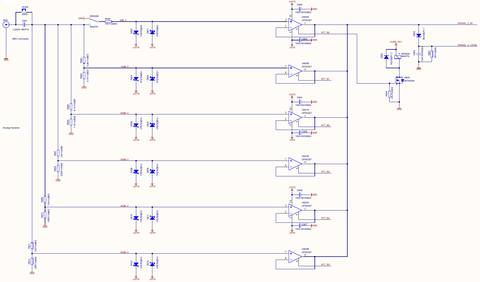

Ez egy állítható csillapítású analóg frontend a készülő műszeremben. Az lenne a cél, hogy az aktuális jelszint értékének megfelelő legkisebb csillapítású ág hajtsa meg a mögötte lévő mérő áramkört, ezt egy MCU állítaná menet közben így bizonyos határok között bármire rá lehetne kötni.
Viszont a művernyők így zabálják az áramot, feltételezem a közös vonalra dolgozást nem jól csináltam meg. Az elképzelésem az volt, hogy egyszerre csak 1 erősítő van engedélyezve minden körülmények között és akkor nem kell ezzel foglalkozni.
Az OPA2357 adatlapja: [link]
Push-pull mosfetes kimenete van. Gondolom ellenállásokat kellene beiktatnom a kimenetekre, a visszacsatolások után. -
CPT.Pirk
Jómunkásember
válasz
xcom169
#84994
üzenetére
Igen. De ha egyszerű az áramkör meg lábas alkatrészeket használsz, akkor vegyél "szigetes próbanyákot" bármelyik elektronikai boltban, azon forraszd össze ami kell és ha frankó, akkor fújd le nyák védő lakkal. Így tök egyszerűen lesz kvázi nyákod. - a nyákvédő lakkból meg van olyan, amit át lehet forrasztani ha kellene, így akár bele is tudsz nyúlni később.
-
#84928
CPT.Pirk
Jómunkásember
Dr. Szilikát
#84894
CPT.Pirk
Jómunkásember
válasz
Dr. Szilikát
#84894
üzenetére
Ehh, kisebb osztóval is azt tapasztaltam, hogy szimulátor szerint ott kapcsol a TL431 ahol kell, a valóságban meg 15 volttal alatta.
-
#84901
CPT.Pirk
Jómunkásember
Dr. Szilikát
#84894
CPT.Pirk
Jómunkásember
válasz
Dr. Szilikát
#84894
üzenetére
Köszi! Kisebb osztót még megnézem holnap.
-
CPT.Pirk
Jómunkásember

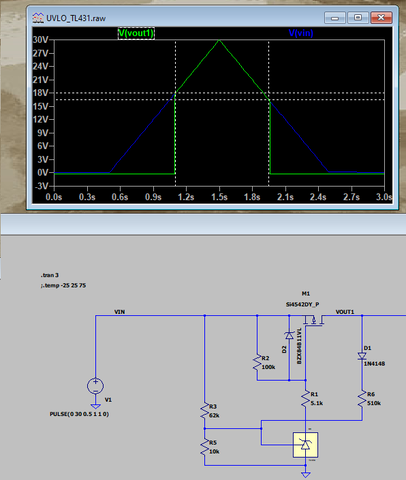

Hiszterézises UVLO kapcsolás 24V-ra TL431-el, ami 18V körül kapcsol be, és 15V körül kapcsol ki. - Elméletben, LTSpice szerint.
A javás circuit szim. szerint nem, az kb. hozza a valóságot, miszerint ha az R3-at 62k-ról 150k-ra módosítom, akkor 22V körül kapcsol be és 18 körül meg le. Ha 62k van bent, akkor 11V-8.5V körül adódnak ezek az értékek.Szóval a kapcsolás 150k-val megcsinálja amit szeretnék, de nem biztos, hogy megfelelő módon használom a TL431-et. Azt biztosítja a katódköri 5.1k, hogy mindig legyen elég áram a TL működéséhez.
Nem szokott tévedni az LTSpice... Mi a véleményetek?
-
CPT.Pirk
Jómunkásember
Akartam venni LED-es FT5 fénycsövet, de ebből végül is T5 fénycső lett mert benéztem... Tök egyforma a kettő, de az FT5-ös az egy kb. 3 centivel rövidebb.
FT5 fénycsőből nem találtam LED-es verziót, viszont akkor már valahová el kellene használni a T5-ös ledes fénycsövet. Jól értem a feliratot a fénycsövön, hogy csak egy fázis és egy nulla kell neki a jelzett oldalán, a másik oldalán az érintkezők meg sehova se vannak kötve?
-
#81025
CPT.Pirk
Jómunkásember
DonThomasino
#81023
CPT.Pirk
Jómunkásember
válasz
DonThomasino
#81023
üzenetére
Azért olyan hengeres, mert el kell férnie valahol a füstnek is, ami kijön belőle.
![;]](//cdn.rios.hu/dl/s/v1.gif)
-
#81014
CPT.Pirk
Jómunkásember
DonThomasino
#81012
CPT.Pirk
Jómunkásember
válasz
DonThomasino
#81012
üzenetére
Akkor 1W fölöttinek kell lennie. Vehetsz készen nem induktív példányt pl. az ebayről: [link] Biztos van még sok másik, ez csak az első találat volt amit néztem.
-
#81009
CPT.Pirk
Jómunkásember
DonThomasino
#81006
CPT.Pirk
Jómunkásember
válasz
DonThomasino
#81006
üzenetére
Mekkora teljesítményre kell?
-
#81003
CPT.Pirk
Jómunkásember
DonThomasino
#81002
CPT.Pirk
Jómunkásember
válasz
DonThomasino
#81002
üzenetére
Természetesen mindenféle kivitelben kapsz 10mOhm értékű ellenállást a boltban.
Huzalból tekerni ilyen kis értéket otthoni eszközökkel nem igazán fog menni.
-
CPT.Pirk
Jómunkásember
válasz
KaiotEch
#80951
üzenetére
Nem, ez a töltöttséggel függ össze. Az az egy az jobban fel van töltve, mint a többi.
Ráadásul a kapocsfeszből nem tudsz állapotra vonatkozó információkat levonni, de még a töltöttségre se könnyen, mert amper szintű terhelés mellett kellene nézni.
Akku %-os állapotát a benne lévő fuel-gauge IC méri folyamatosan, azt az SMBusz-on keresztül kiolvassa a laptop és az azon futó diagnosztikai progik mint pl. az Aida, azok megmondják neked.
-
CPT.Pirk
Jómunkásember
válasz
CPT.Pirk
#80837
üzenetére
Hirtelen nem tudom ki javasolta, de a PC táp bemenetéről bontott közös módusú fojtó tekercs bevált!
Tudtam bontani egy 3 és egy 13mH-s példányt. A kettőjük közül a 3-as vált be, azzal a kimeneten mérve éppen csak 50mV körül vannak az említett tüskék, nélküle meg 3-400mV-on.
A nagyobb fojtóval rosszabb a helyzet, szóval most majd rendelek kisebb példányokat is aztán majd kiadja, hogy melyikkel a legjobb. -
CPT.Pirk
Jómunkásember
válasz
ecaddsell
#80834
üzenetére
Ahh tényleg, a spektrum analizátort még nem vetettem be, pedig van egy fasza műszerünk.
Bár a szkóp feje is elég jól összeszedi a dolgokat, de valszeg arra fogok jutni vele, hogy mindenütt is szór.
Hát, a koncepció az, hogy kell egy táp, ami lead 4-5 ampert, de legyen izolált, mert az iparban ez elvárás... Vagyis mivel a konkurens termékek ilyenek, így a vevőnek is ilyen kell... Szóval kilyukadtunk az izolált SMPS-nél, 4 darab párhuzamosan kapcsolt 24V POE trafóval, mert olyan nincs készen, ami ennyi áramot tudna leadni. A terhelést bírja is, csak van olyan erre kapcsolódó modul, aminél nagyon számít a tápfesz milyensége mert nagyon precíz AD méréseket kell majd csinálnia.
A fetek lassítása nem igen hozott eredményt, csak melegedést. A primer fet-nél az RCD snubber a bekapcsolási tüske + ringingből csak tüskét hagyta meg, a szekunder mosfetnél meg a kikapcsolási ringinget tüntette el.
Majd hétfőn próbálkozunk tovább...
Agyturbina:
Ahh, ahhoz be kellene zárni a dobozt. Csináltunk ilyen teszteket, pl. egy fél centis résen már bement az ajtónyitó kulcstartó jele a masszív fém dobozba.
-
CPT.Pirk
Jómunkásember
válasz
#90088192
#80814
üzenetére
Ilyenem tényleg van, de batár nagy, 400VA-s toroidokból. Ez annyira nem praktikus.
"Az nem lehet, hogy a FET Frekvencia mente miatt szalad meg? Vagyis a a Gate kapacitást próbáltad "növelni/csökkenteni" - a gate-en a jel szép négyszög, nincs benne érdemi csúcs vagy ringing. A primer oldalinál volt, de az RCD snubber kiszedte a ringinget, egy kis tüske maradt csak ott.
A G-D kapacitás növelésével próbálkoztunk, most 100pF van bent ott mindkét fetnél.leweegee2: igen, és be is kell kapcsolni a 20MHz bw szűrőt a szkópon, mert különben látom az FM adást a mért jelen az egyik helyi rádióból.
"Nincs valamilyen kapcsolóüzemű tápegységed? A legtöbben a primer oldal ilyen fojtóval van ellátva, egy próba erejéig szedd ki belőle, ha beválik meg majd veszel." - de, bontani tudok. Ez jó ötlet! Tankblock: az lesz a következő, csak vagy bontanom, vagy rendelnem kell.
-
CPT.Pirk
Jómunkásember
válasz
#85619712
#80808
üzenetére
Mindkét esetben ott van, nem is nagyon függ a terheléstől. Mindenféle kondit raktunk már a kimenetre (és alapból is ott van egy jó adag kerámia kondi a tápban, hogy ki legyen szolgálva az alacsony ESR igény) hátha segít valamit de nem.
Plusz a másodfokú LC szűrő is úgy van méretezve, hogy elég nagy csillapítása van magasabb frekvenciákon de nem igen volt hatása ezekre a tüskékre.Szerintem szórt dologgal állok szemben, mert a GND-n is ugyanazt a tüskét mérem, csak nincs kéznél ilyen közös modusu fojtó, hogy tudjam tesztelni.
-
CPT.Pirk
Jómunkásember
Kérdés. Van egy izolált tápegység: ADP1071-2 - érdemi kapcsolási rajz hozzá itt: [link]
Működik, precízen tartja a feszültségét. 4 darab párhuzamosan kapcsolt POE trafóval 24V-ot állít elő és bírja a 6A-t is.A problémám az, hogy a kimeneten a kapcsolási frekvencia (240kHz) le és felfutó élénél is látni egy-egy tüske jellegű zavart, mint a linkelt kapcs. rajz 6. oldalán az output ripple alatti két képen. Az amplitúdó nem túl nagy (140mVpp), kisebb mint az eval board esetében de ezeket a tüskéket nem tudtuk megszüntetni, pedig már kb. mindent megpróbáltunk a kapcsoló feteknél (kondik, gate ellenállás...).
A kapcsolási rajzot kiegészítettük LC szűréssel (az a táp saját tekercsével és kondijaival így 2. fokú szűrőt alkot), ami része a szabályzási körnek. A tüskéket leszámítva a kimenő fesz. teljesen sima.
A primer és a szekunder oldalon is van 1-1 RCD snubber (ahogy a linkelt rajzon is), az értékük pedig be van úgy állítva, hogy magán a kapcsoló feteken és a gate jeleken nem látni semmilyen zavart, szép négyszög jellegű jelek vannak, nincs ringing.Ugyanakkor a kimeneti feszültségen ott vannak a tüskék, de magán a GND-is mérem őket és a szkóp mérőfeje is össze tudja szedni az áramkörhöz közelítve. Ha az áramkör után kötök egy precíz, RF minősítésű LDO-t egy külön nyákon, akkor az sem csinál semmit ezekkel a tüskékkel, mindegy melyik nyákra van kötve a mérőfej GND-je.
Most azt feltételezem, hogy a tápegység kimenetét és a kimenő GND-t is keresztül kellene vinnem egy közös módusu fojtón, de annak a méretezésével tanácstalan vagyok. Na meg nem tudom, hogy az lenne-e a megoldás a problémára.
Szóval 4-5A áramra és a kapcsolási freki fel-le futására kellene valami common mode choke.Kinek van ötlete?
-
#79901
CPT.Pirk
Jómunkásember
tordaitibi
#79900
CPT.Pirk
Jómunkásember
válasz
tordaitibi
#79900
üzenetére
Nem kell megmozgatni. Ezeket a cellákat a töltés és kisütés ciklusok szép lassan teszik tönkre, szóval ha csak ott hagyod a 4.2V-on, akkor azzal nem ártasz neki mert a töltőáram az egyszeri feltöltés végén szépen lemegy 0 körülre.
-
-
CPT.Pirk
Jómunkásember
Kérdés, MAX13256 izolált H-híd meghajtónál a transzformátor kiváltható 2 darab 10uF elkóval, amiknél a az elkók + fele az IC felé néz, negatív pedig a graetz felé?
Most nem részletezett okból a transzformátor használatát szeretnénk elkerülni.
-
CPT.Pirk
Jómunkásember
válasz
CPT.Pirk
#79556
üzenetére
Szimulálgatva (a munkát
) arra jutottam, hogy a tápfeszültség felfutásának meredeksége is befolyásolja az áramkör működését. 1ms -nél gyorsabb felfutás esetén nem lesz jó a szimuláció.
Picit változtatva a designon, ez már normálisan szimulálható:
De erre is igaz, hogy 1ms-re kell tenni a felfutást, valamint kell egy ellenállás a felső tranyó emitterébe.
-
#79556
CPT.Pirk
Jómunkásember
Dr. Szilikát
#79555
CPT.Pirk
Jómunkásember
válasz
Dr. Szilikát
#79555
üzenetére
Igen, alkalmaztunk mi is ilyen tranzisztorból épített tirisztort már. Itt inkább az a kérdés nálam, hogy mi történik 20ms-nél, ebben az áramkörben ami fix DC-ről megy és nem változhatna meg semmi.
Mondjuk kis tirisztort nem próbáltam meg ez helyett, de majd megnézem, van hozzá spice modellem.
-
CPT.Pirk
Jómunkásember

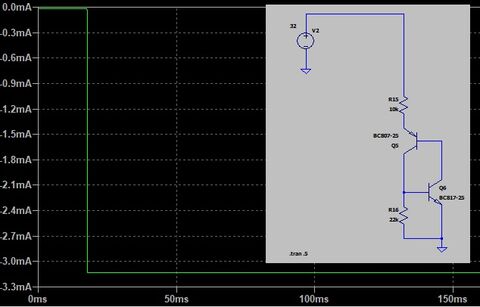

Egyszerű öntartó működését próbálom szimulálni LTSpice-ban, ahol a sokkal bonyolultabb dolgokat simán tudtam szimulálni...
Ha 32V a táp, akkor x idő után elkezd fogyasztani. Ha 20V körül vagy alatta van, akkor meg ugyanennyi ideig -3uA áramot mér, majd felmegy 0-ra.
Kellene öntartást tennem egy bonyolultabb áramkörbe, de ezzel itt elakadtam. Némi hatása van a látott dolgokra a nooptimer meg a skip gmin hackek kapcsolgatása a programban.
-
-
CPT.Pirk
Jómunkásember
A kék kondi oldalán van felirat, azt leolvashatod. Valahol pár nF körül lesz, de nagyfeszt tűrő kivitelben. Mellette az ellenállás is kuka, az 0.33Ohm, 2-3W teljesítményű kivitelben.
Ezt a két alkatrészt forraszd ki, aztán ha szakadásmérővel nem mérsz zárlatot a fet lábai között, akkor rendben van. Vigyázz, mert a szakadásvizsgáló feltöltheti a fet gate-jét, kinyitva így a fetet, ami így zárlatot mutathat, holott csak bekapcsolt. Ilyen esetben a gate-et földeld egy pillanatra.
*a D9105 diódát is ellenőrizd szakadásvizsgálóval, mert kicsit kormos. - bár valszeg csak rákerült, nem ő füstölt.
-
CPT.Pirk
Jómunkásember
1: működhet, de:
-230V-ot fogsz kapcsolni, oda kell figyelni a szigetelésekre, javaslom vegyél ilyen pár száz forintos kötődobozt és abban valósítsd ezt meg.
-a relé ne csak a fázist, a nullát is szakítsa meg.
-a relé + és - lábai közé tegyél egy akármilyen diódát, hogy a tekercs önindukciója ne ölje meg az USB portot.2:
-DC lévén a relé induktivitása itt nem igazán játszik (a fentebb írt dióda itt is kell, minden relére), de a fogyasztása igen , 100..200mA simán meglehet egy relé áramfelvétele. Javaslom, hogy valami egyszerű tranyós vagy mosfetes megoldással kapcsolj egy 12 voltos tápot a reléknek. Már amennyire értem, hogy mit szeretnél. Én fognám azokat a kész modulokat, mert egyébként nem triviális úgy megoldani a késleltetést, hogy bekapcsoláskor késleltessen, de kikapcsoláskor rögtön engedje el a reléket.Egyik itt írt dolognak sem lehet kihatása a zenére.
-
CPT.Pirk
Jómunkásember
A Pieoenar 800 Watts "Full stereo" autórádió, amiben egy mono erősítő IC foglal helyet és rendelkez "bal", azaz balfasz állító potméterrel.
http://www.szetszedtem.hu/017pieonearautoradiomagno/radiomagno.htm -
CPT.Pirk
Jómunkásember
válasz
#85619712
#77885
üzenetére
Igen, Béka oldala. Bírom nagyon, a szétszedtem írásainak többségét olvastam. Kedvencem nála az "Ákosmesék"
Most megjöttek a mikrofonok Kínából, de ezek USB-sek AGC-t tudó erősítő IC-vel, egész normálisan szólnak. Mondjuk ettől függetlenül majd az egyiket szétszedem, csak itthon hiányzik a céges páka, a céges alkatrészkészlet, stb.
Meg tudom oldani a saját cuccokkal is, csak így kicsit nehézkesebb. -
CPT.Pirk
Jómunkásember
Szerintem meghalt a mikrofon, bár az adatlapja szerint 2..10V között bírnia kell. Azt hiszem az lesz a jó megoldás, ha felteszek egy 3.3V-os LDO-t a táp ágba, és az egészet járatom USB-ről. Most elvileg megjött Kínából pár asztali mikrofon amit szétszedhetek, így van csere mikrofon. Eleve arra készült ez a kis erősítő áramkör, hogy beleteszem a vacak asztali mikrofon alapzatába.
-
CPT.Pirk
Jómunkásember
válasz
#85619712
#77876
üzenetére

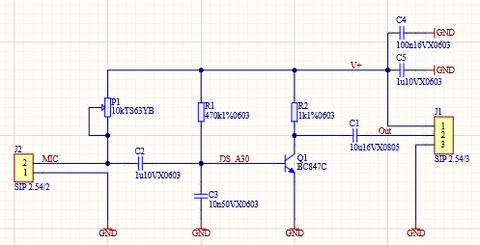

Na ezt kipróbáltam. De nem értem a dolgot mert a potival oda tudom állítani a tápot ahová akarom a mikrofonnak, a tranyónak meg mindegy, viszont sehogy se volt jó. Szerintem földhurok alakult ki, de nem tudom biztosra mert Windows alatt próbálkoztam ahol valami okból az "eszköz figyelése" nem csinál semmit, így csak a hangerő jelző sáv ugrálását láttam.
Azzal is próbálkoztam, hogy honnan kapja a földet az áramkör, hogy a hangkártyából vagy az USB aljzatból, de nem láttam különbséget.
PROTRON: egy régi, PCI-os Audigy1-es. Most már csak PCIe van az alaplapon. Mondjuk megérett a pihenőre, mert bár Linux alatt gond nélkül tudtam és még mindig tudnám használni, de Win10 alatt állandó kínlódás volt olyan drivert felrakni hozzá, amivel meg is szólal, legalább a következő nagyobb W10 frissítésig...
-
CPT.Pirk
Jómunkásember
Na ilyennel se találkoztam eddig. Miután az új alaplapomba már nem lehet betenni a megszokott hangkártyámat, rámentem az alaplapi realtek hangkártya használatára és rádugtam a mikrofon erősítőmet is.
Aztán szembesültem vele, hogy csak fullra kitekert potival van valami hang, aminek az az oka, hogy 1.4V-nál többet nem ad ki a hangkártya tápnak. Más alaplapoknál, hangkártyáknál ugyanez 3V vagy felette van, ott működik is jól ez az áramkör, jut elég táp a kapszula mikrofonnak.
Szóval vagy veszek egy USB-s mikrofont, vagy egy dzsunka USB-s hangkártya jellegű cuccot, vagy egy új, PCIe-s hangkártyát... Ehh.
-
#77645
CPT.Pirk
Jómunkásember
Dr. Szilikát
#77643
CPT.Pirk
Jómunkásember
válasz
Dr. Szilikát
#77643
üzenetére
Igaz, így a pontos ahogy írtad.
Egyik előző cégemnél ahol nagy iroda csarnok volt sok számítógéppel meg tetején hálózatba visszatáplálós napelem farm, ott építettünk teljesítmény mérőt 3 fázisra (mert kellett korlátozni az inverterek teljesítményét, különben jött a bünti az EON-tól ha túllépted az amúgy hónapokra előre -nem vicc- lejelentett visszatáplálni tervezett mennyíséget), na ott a feszültség jelalak valami borzasztó volt. Ha szkóppal néztem, akkor szó szerint "szőrös" volt a jel.
Végül is egy cél mikrovezérlővel oldottuk meg a feladatot, az valahogy fel tudta dolgozni ezt a jelalakot és ha túl sok volt az össz teljesítmény, akkor az egyik invertert lekapcsolta modbuszon kersztül. -
CPT.Pirk
Jómunkásember
válasz
#85619712
#77641
üzenetére
Igen, de 4-600uF ott van minden PC táp elején. Irodákban, ahol sok számítógép meg modern lámpa van felszerelve, ott komoly probléma az eredően kapacitív fogyasztás.
Anno mikor fősulin méréseket végeztünk, ott külön AC generátort kellett használni, annyira torz volt a hálózati feszültség jelalakja a sok kapacitív fogyasztó miatt.
-
-
CPT.Pirk
Jómunkásember
válasz
#90088192
#77573
üzenetére
A doboz teljes egészében bútorlap, kivéve azt a kis részt, ahol az IEC táp aljzat van, az fém lap. Az én értelmezésemben ez annyit jelent, hogy a fém lapot is be kell kötni védőföldre.
Zsugorcső meg nem probléma. Itt az IEC aljzat és a táp között viszont ha jól értem nem kell dupla szigetelésű vezetéknek lennie, hanem jó a szokásos barna meg kék vezeték amivel 230-at húznak.Dr. Szilikát: igen, a LED panelt egy buck/boost konverter hajtja majd meg áramgenerátoros módon. A teljes fényerőhöz tartozó feszültség a 49..50V (80..100W), 44V körül kezd el világítani.
-
CPT.Pirk
Jómunkásember
válasz
#90088192
#77567
üzenetére
Igen, ez nagyon jó infó. Szóval azt semmi nem tiltja, hogy ilyen calss II tápegység után a LED panel 50V-ról menjen?
Még az a kérdésem, hogy a beszerelésre mi az előírás? Egy fém lemezen lenne a szokásos IEC (pc táp dugó) aljzat. A fém lemezt egyszer hozzá kell kötni a védőföldhöz, aztán a tápba is be kell kötni a fázist, a nullát meg a védőföldet. De pl. az IEC aljzatra forrasztott vezetéket zsugorcsövezni kell a forrasztásnál? Ha igen, elég az egyszeres zsugorcsövezés? Ez mind a szerkezeten belül van, amit a felhasználó nem érinthet meg.
tordaitibi: annak kell lennie. Az adatlapja szerint csak AC összeköttetés van a ki és a bemenet "földje" között, kondenzátoron keresztül.
-
#77564
CPT.Pirk
Jómunkásember
Dr. Szilikát
#77560
CPT.Pirk
Jómunkásember
válasz
Dr. Szilikát
#77560
üzenetére
Igen, értem mire gondolsz. A szerkezet nem fém házas, bútorlapból álló torony. Gyakorlatilag nem is lesz tapintható része az elektronikának, csak a LED panel.
Tulajdonképpen azt mondod, hogy mivel a táp egyben leválasztó is, így gyakorlatilag már mindegy, hogy a led panel mit csinál? -
#77559
CPT.Pirk
Jómunkásember
Dr. Szilikát
#77556
CPT.Pirk
Jómunkásember
válasz
Dr. Szilikát
#77556
üzenetére
Igen, közben a nap végén ez nekem is beugrott. Azt nem tudom, hogy ha 48V-os kimenetű tápból ha 49V-ot csinál a LED meghajtó, akkor az melyik 3-as al kategóriába tartozik, melyikben engedett meg a feszültség növelés mert nem teljesen egyértelmű a szövegezés ezen a téren.
Lehet lemegyünk 36V-ra a táp kimenetével, ha a 49..50V-re növelt LED tápfeszültség még elfogadható.PitLee: köszi, azt is láttam de ott a posztok többségében a FI relé működésén vitatkoznak.
-
CPT.Pirk
Jómunkásember
válasz
JóGéza
#77553
üzenetére
A limitfeszültség érdekes lehet, itt a 3. oldal írja:
"A magyar előírások, amelyek megegyeznek a nemzetközi előírásokkal, alapját az képezi, hogy az áramütéses baleset semmiképpen nem okozzon halált. Ezért az emberi testet tartósan érő áramerősség legnagyobb értékét jóval a szívkamralebegést kiváltó határ alatt választotta meg. Ez pedig 50 mA. időn át érheti az emberi szervezetet
Ue = Ie .Re = 50 . 10-3 . 1.103 = 50 V
Ezt a feszültséget limitfeszültségnek(UL) nevezik és ez az érintési feszültség tartósan megengedett határértéke 100 Hz-nél nem nagyobb frekvenciájú, szinuszos váltakozó áram esetén, amelyet az embernek tartósan (súlyosabb károsodás nélkül) el kell viselni. Állandó egyen feszültség esetén – az egyenáram már tárgyalt okok miatt - UL = 120 V. 100-1000 Hz frekvenciájú váltakozó áram, valamint szaggatott egyenáram esetén az UL értékét a szabvány nem írja elő pontosan, csak azt, hogy kísérleti vagy irodalom adatok alapján 50 és 120 V között kell meghatározni." [link]
-
CPT.Pirk
Jómunkásember
válasz
JóGéza
#77551
üzenetére
Üdv!
Igen, eddig én is eljutottam.
A "meghatározott feszültséghatárok" a kérdés, amire még nem jöttem rá. Amiket találok ÉV törpefeszültség meg hasonló dolgokat, azok mind leválasztótrafó utáni feszültségszintekről beszélnek.Dr. Szilikát: nincs leválasztó trafó. A szokásos, fém burkolatú beépíthető tápegységet tervezzük használni, vagy esetleg olyan külső tápot mint amiről a laptopokat töltjük, de per pillanat az előbbi van a tervben a teljesítmény igény nagysága miatt.
Igazából az a kérdés, hogy mi az a feszültség szint, ami felett a LED panelt mondjuk plexi lap mögé kell helyezni. Ha legalább 50V-ig nincs gond, akkor már mindegy is a kérdés, mert több nem lenne. -
CPT.Pirk
Jómunkásember
Ki tudja, hogy milyen előírások vonatkoznak olyan berendezés tervezésére, amit aztán forgalomba is szeretnénk hozni?
Konkrétan a berendezés egy kapcsoló üzemű tápegységgel kezdődne, aztán a végén LED panel lennne LED meghajtóval, aminek viszont 49..50V-ot elő kell állítania a maximális fényerőhöz. Ő egy buck-boost táp, szóval 24, 36 vagy 48V-ból is meg tudja ezt csinálni.Erre kellene nekem valami szakirodalom, hogy ez a berendezés így megvalósítható-e, vagy gondoskodni kell pl. érintés elleni védelemről a LED panel környékén és úgy általában, hogy hogyan vannak ezek a szabályok a világban.
-
CPT.Pirk
Jómunkásember
Igen.
Az volt az adásvétel feltétele, hogy üres legyen a lakás... Így is lett, de a "pereputty" búcsúzóul még elvágta a kaputelefon és az internet kábelét is ajtó fölötti kötődobozban...
Meg összehoztak egy brutál nagy villanyszámlát az utolsó hónapra a tulajnak, amit nem tudunk elképzelni hogyan csináltak, mert nem volt érdemi fogyasztó a lakásban egy sütőn meg egy hűtőn kívül. Mindegy, ez már nem az én gondom lett.
Mondjuk még a teljes felújítás költségével együtt is jól jártam.
-
CPT.Pirk
Jómunkásember
Hoztam kondit otthonról, egy 1uF 400V kondi amit anno eleve valami motorról mentettem meg, az itt most tökéletesen bevált, úgy szív mint állat.
Hogy az elektronikával eredetileg mi történt, az már nem fog kiderülni. Albérlő maga helyett a khm. színes pereputtyát költöztette ebbe a lakásba, akik lelaktak mindent... Én a tulajdonostól vettem meg a lakást aztán a teljes felújítás során derültek ki az ilyen apró hiányosságok.
A gyártónál készségesen adtak volna pót elektronikát, valami 15..20e forintos áron... Mondom kösz nem, akkor inkább megépítem magam, miután 3-4e forintért kapni azt a CS3-1B időkapcsolót, amit mondtatok.
-
-
#75876
CPT.Pirk
Jómunkásember
Dr.Szilícium
#75873
CPT.Pirk
Jómunkásember
válasz
Dr.Szilícium
#75873
üzenetére
És mezis,
Igen erre is gondoltam de ha az a hőbiztosíték, akkor az a két tekercselés közös pontján van, ami a nullára kötődik?
Véleményetek szerint akkor itt az egyik tekercsel sorba kellene kötnöm egy üzemi kondit? Az értékével kapcsolatban kicsit tanácstalan vagyok. A motor valahol 100W körül lehet maximum.
A hőbiztinak nincs baja, a szelőzőből a motorvezérlést lopta ki valaki valamiért, amit most pótoltam.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Új hozzászólás Aktív témák
ekkold- Microsoft Surface Pro 7 - Újszerű, dobozban, gyári töltővel, billentyűzettel
- Epson Workforce DS-530II Dokumentum szkenner
- Samsung Flip 2.0 PRO 65" WM65R + Connectivity tray + Gurulós állvány
- Wacom Cintiq DTK-2260 - Digitális rajztábla
- Macbook Pro 13" 2020, M1, 16GB RAM, 256 GB SSD, Touchbar, tökéletes álapot!
- DELL Universal Dock D6000 docking station (452-BCYH) (DisplayLink)
- Bomba ár! Lenovo ThinkPad L390 - i7-8GEN I 8GB I 256SSD I 13,3" HD I HDMI I Cam I W11 I Gari!
- Samsung Odyssey G6 S27BG650EU - 27" QHD 2K 240Hz Ivelt - Gaming monitor - 1,5 év Gyári garancia
- Telefon felvásárlás!! Xiaomi Redmi Note 12, Xiaomi Redmi Note 12 Pro, Xiaomi Redmi Note 12 Pro+
- BESZÁMÍTÁS! Microsoft XBOX Series S 512GB játékkonzol garanciával hibátlan működéssel
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
