#60252516
törölt tag
Tegnap próbálgattam pár kisebb kijelzővel a yoradio -t.

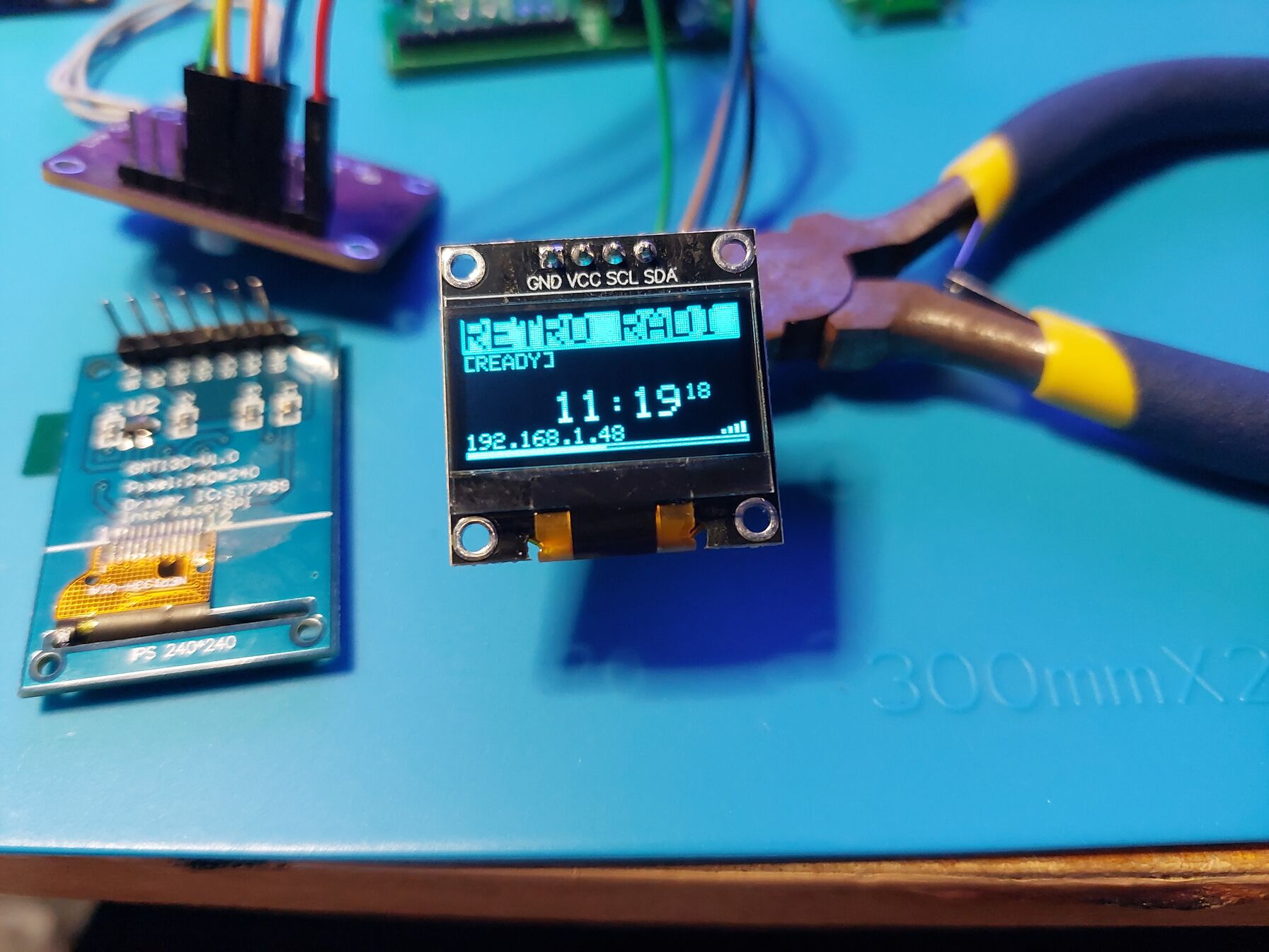

- SSD1306 kép, kép. Ezekkel egyből indult a kijelzés, nem kellet semmit átírni sehol.
- ST7789 240x240 kép. Ezzel kellet foglalkozni a legtöbbet hogy működjön. Pár helyen szerkeszteni kellet a libeket.
- 1602 I2C LCD kép. Ezzel is kellet foglalkozni, az I2C címet átírni a megfelelő helyen. -
bimbula53
tag
válasz
vottokar
#297
üzenetére
Arduinoban az ESP32 board könyvtár már a 2.0.14 -nél tart ami némelyik rádió projektnél zavarokat okoz. Érdemes a 2.0.6-ra visszamenni. Maga az arduinonál is érdemes az
1.8.19 -s verziot használni.
Legegyszerübb programozás terén a "karadio32" ha nem váltosztatsz az ő általa javasolt pin csatlakozáson akkor csak a "bin" kiterjesztésű fájlokat kell feltölteni, weben beállitani, és müködik.
Melyik szebb "hangú" az szubjektív! A karadio szereti a vs1053-t. A yoradio-nál ez nyügössebb, pcm5102-vel kevesebb gond van. -
vottokar
senior tag
válasz
bimbula53
#294
üzenetére
Köszönöm, elolvastam már az itteni fórumot még beleolvastam a hobbiel**ika.hu aktuális fórumába is. Azért érdeklődtem, hogy főleg programozás téren melyik a kb. legegyszerűbben megvalósítható, mert mostanság sűrűn belefutottam abba, hogy régi cuccaimat nem sikerült feltölteni általam készített eszközökre, mert azóta változott valami vagy az arduino ide-ben, vagy a hozzáadott board könyvtáraiban és már fogalmam nincs, hogy anno milyen verziószámmal működött.
Látom a githubos leírásokban, hogy itt is mik az elvárások, most legalább tudom, hogy miből melyik verzió kell.
Amúgy melyik dac a szebb "hangú" ? Rendeltem vs1053-at, de ha a pcm5102 jobb, akkor az is jöhet próbára. -
bimbula53
tag
válasz
vottokar
#292
üzenetére
Minimális összeállítás:
ESP32 - esp32 d1 mini, de bármelyik lehet
Kijelző - 2,8" TFT 240x320 SPI ILI9341, ez már jól olvasható
Encoder - KY-040 Rotary encoder
I2S DAC - PCM5102A - A karadio esetében ez csak MP3-at játszik le.
Van akinek a VS1053B is bejön.
Projektek terén ajánlani tudom:
1. "KARADiO32" link: https://github.com/karawin/Ka-Radio32
2. " YORADIO" link: https://github.com/e2002/yoradio -
vottokar
senior tag
Sziasztok! Mivel sikerült beszednem karácsony előtt egy kis betegséget, meg most is itthon ülök tavalyi szabikivétel okán, még a kölkök mellett is volt időm egy kicsit olvasgatni.
Megtetszett ez az internet rádió projekt és elgondolkodtam, hogy egy ilyen kellene nekem(ünk) is. Melyik javasolt nekem? (hardware megy, "aktív" műszerész is lennék, van pár arduinos, msp-s egyszerűbb project mögöttem, önállóak is, de "programozni" anno csak arduino ide-ben, meg energiában "tudtam") Sajnos pár évig nem tudtam ilyenekkel foglalkozni és szinte újra kell még azt is tanulnom.
A rádióról: Kellene egy olvasható kijelző, és kezelőszervek (pl enkóder) is rá, mert akár a család is használná. Többféle ESP32 fejlesztőpanelem is akad, enkóderek és kijelzők is vannak a szekrényemben. Elméletileg rendeltem egy VS1053-as panelt is. Sima vonalkimenet is elég lenne, mert egy soundbarra kötném rá véglegesben.
Jövő héten megyek csak dolgozni, ott tudom pontosan megnézni, hogy mi is lapul a tarsolyomban. Először szerintem a javaslatotok után összedugdosom próbapanel, drótozós verzióban, aztán jöhet valamiféle paneles verzió. (ha egyáltalán sikerül alapverzióban egy működőképes példányt összehoznom.) -
#60252516
törölt tag
válasz
bimbula53
#290
üzenetére
Alakul...
- Dobozra van egy elborult ötletem...
- Az alkotás öröme, az agyvérzés közeli élmény, mikor be van minden alkatrész forrasztva, azt mégse jó. Jöhet a mérés, hiba keresés és persze minden jó. Akkor... akkor feltűnik hogy a panelen az RX és TX felirat fel van cserélve. Ezt át kell élni. (Tegnap vót....)
- A panel gyártótól lehet kérni készre szerelést is, még nem foglalkoztam vele.
- Az ESP32 -ök a TME -töl vannak, az apró alkatrészek Aliexpress. -
jogibeer
csendes tag
válasz
#60252516
#270
üzenetére
Bocsi! Csak most volt időm foglalkozni a témával, mert a másik működik. A serial monitorból eltűnt a "trigger", viszont ugyanúgy újra indulgat. Kérdés az, hogy van e értelme szórakozni vele, vagy vegyek egy másikat. Mivel eléggé belemélyedtem a dologba ( panelt marattam, csecse házat rendeltem) ezért arra gondoltam, hogy simán veszek egy másikat. Kérdés az, hogy itthonról honnét érdemes beszerezni a 30 lábas kiadást, amivel kis százalékban lehet baj.
-
bimbula53
tag
válasz
DonJoker
#282
üzenetére
BUÉK
Előszőr azt kell eldönteni mit szeretnél: 1 egyszerű minimalista rádiót vagy némi plusz szolgáltatást hozzá.
Én 2 féle webrádió programozásában tudok segédkezni.
1. "KARADiO32" link: https://github.com/karawin/Ka-Radio32
2. " YORADIO" link: https://github.com/e2002/yoradio
Olvasd át őket!
Hardveresen átjárhatóak. Ez azt jelenti, hogy elkészítesz 1 hardvert és bármelyiket rá tudod tölteni. Konfigurációt kell hozzá igazitani.Minimális: ESP32 + DAC + Kijelző + Encoder (vagy 3 nyomógomb)
-
#60252516
törölt tag
válasz
bimbula53
#274
üzenetére
Üdv.
Magam forrasztom az egészet.
A kép készítése előtt letakarítottam a panelt, nem maradt rajta forrasztást segítő anyag.
A wrover azért, mert nem került sokkal többe mint a wroom.
A yoradio tényleg nem használja a psram -ot (még változhat), a karadio meg igen (szemezek azzal is). -
Jól értem, hogy ehhez a panelhez "csak" a D/A és az erősítő kellene? Tehát benne van minden az ESP32-höz szükséges alkatrész/periféria?
Egyáltalán megfelelő lenne ez valamelyik rádióhoz?
Valamennyit tudok angolul, de ravaszok ezek a kici kínaiak a leírásokban...
Mi a különbség, használatban, kényelemben a kapacitív és a rezisztív érintésérzékelés között? -
#60252516
törölt tag
Jó reggelt.
Ezt azoknak írom, akik az én megosztásomat töltötték le.
Én (egyelőre) nem használok kijelzőt, ezért akik igen azoknak még a következőt meg kell tenni:
"Replace file */lib/Adafruit_GFX_Library/glcdfont.c with file yoRadio/fonts/glcdfont.c". -
#60252516
törölt tag
válasz
jogibeer
#269
üzenetére
Na igen, "Brownout detector was triggered" üdv a klubban.
Úgy érzékeli hogy a tápfesz leesik boot közben és ezért újraindul, és újra, és újra...
A Brownout detector -t kilehet kapcsolni szoftveresen, csak pár sort kell hozzá adni lásd itt.
Lehet hardveresen is próbálkozni, extra kondi a táp oldalra.Egyik se 100% -os megoldás, pláne ha gyártási hibás az esp32, mint nálam.
-
jogibeer
csendes tag
válasz
#60252516
#268
üzenetére
Azt benéztem. Talán ez beszédesebb. Ha be van kötve minden, akkor is ezt kapom.
ets Jul 29 2019 12:21:46rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode
IO, clock div:2
load:0x3fff0030,len:1344
load:0x40078000,len:13936
load:0x40080400,len:3600
entry 0x400805f0
##[BOOT]# ************************************************
##[BOOT]# * ёPadio v0.9.300 *
##[BOOT]# ************************************************
##[BOOT]# ------------------------------------------------
##[BOOT]# arduino: 10819
##[BOOT]# compiler: 8.4.0
##[BOOT]# esp32core: 2.0.14
##[BOOT]# chip: model: ESP32-D0WD-V3 | rev: 3 | id: 10138244 | cores: 2 | psram: 0
##[BOOT]# display: 2
##[BOOT]# audio: I2S (27, 26, 25)
##[BOOT]# audioinfo: false
##[BOOT]# smartstart: 0
##[BOOT]# vumeter: false
##[BOOT]# softapdelay: 0
##[BOOT]# flipscreen: false
##[BOOT]# invertdisplay: false
##[BOOT]# showweather: false
##[BOOT]# buttons: left=255, center=255, right=255, up=255, down=255, mode=255, pullup=true
##[BOOT]# encoders: l1=255, b1=255, r1=255, pullup=true, l2=33, b2=32, r2=35, pullup=true
##[BOOT]# ir: 255
##[BOOT]# ------------------------------------------------
##[BOOT]# SPIFFS mounted
##[BOOT]# display.init done
##[BOOT]# player.init done
##[BOOT]# network.beginBrownout detector was triggered
-
jogibeer
csendes tag
Valaki találkozott már ilyennel? 30 tűs verzió állandóan újraindul és ezzel szemeteli tele a serial monitort:
n:1344
load:0x40078000,len:13936
load:0x40080400,len⸮l⸮⸮Z[⸮⸮⸮⸮⸮K⸮⸮⸮=αKӄ⸮⸮α[⸮i⸮5⸮⸮⸮Ml⸮⸮⸮⸮⸮⸮⸮⸮⸮⸮[⸮⸮⸮⸮⸮⸮[⸮⸮⸮ϳ⸮⸮⸮⸮⸮⸮⸮⸮⸮⸮⸮⸮γJ⸮⸮⸮Σ⸮⸮⸮⸮⸮⸮⸮⸮⸮⸮⸮⸮⸮⸮h
⸮_⸮K⸮⸮^γ⸮⸮⸮⸮^⸮⸮⸮⸮⸮d_⸮⸮⸮⸮⸮⸮⸮⸮Ż⸮⸮⸮⸮⸮⸮⸮⸮⸮⸮⸮⸮⸮⸮⸮⸮⸮Z⸮⸮=⸮⸮⸮⸮⸮F⸮⸮⸮⸮⸮⸮G⸮⸮⸮[⸮⸮⸮⸮⸮⸮⸮⸮⸮⸮⸮⸮⸮⸮⸮E⸮⸮⸮⸮⸮_⸮⸮⸮H⸮⸮_⸮⸮Z⸮⸮⸮⸮⸮Z⸮⸮⸮⸮⸮⸮⸮⸮⸮⸮⸮⸮⸮[⸮⸮V⸮⸮⸮]⸮⸮Csak az e betű jelenik meg.
Érdekes, mert a led villogtatás működik, de a KaRadio32 és a YoRadio is ezt produkálja. -
jogibeer
csendes tag
válasz
bimbula53
#263
üzenetére
Köszönöm a kiegészítést. Hát ha elsőre működőképes alkatrészeket kapok, akkor tuti nem lettem volna szomorú, de ezt majd megpróbálom a céggel lerendezni. Addig nem nyugszom, míg a másik szettre fel nem rakom a KaRadio32- t is. Aztán lehet felszívom magam és csinálok egy nagy kijelzőset is.
-
bimbula53
tag
válasz
jogibeer
#262
üzenetére
Gratula a kitartásért
ami meghozta a sikert. A következő már pofon egyszerű lesz.Egy picike aproságal had egészitsem ki. A myoptions.h fájlba írd be a következőt:
#define RSSI_DIGIT true - és forditsd le majd töltsd fel. Arduino - Vázlat - Lefordított bináris exportálása opciót kell választani. A yoradio.ino mellett találod meg.
Ezt már OTA -n keresztűl webes felületen meglehet tenni.Ez a jobb alsó sarokba lévő kriksz-kraksz helyet a wifi erőssége számokban jelenik meg. Ha még mindig kriksz-kraksz jeleink meg írjál.
-
jogibeer
csendes tag
Nagyon szépen szeretném megköszönni @bimbula53 kitartó segítségét.
Sikerült beindítanom a készüléket.
A legnagyobb nehézséget az alkatrészek okozták. Sajnos a Hestore működésképtelen encoder- t és kijelzőt küldött.

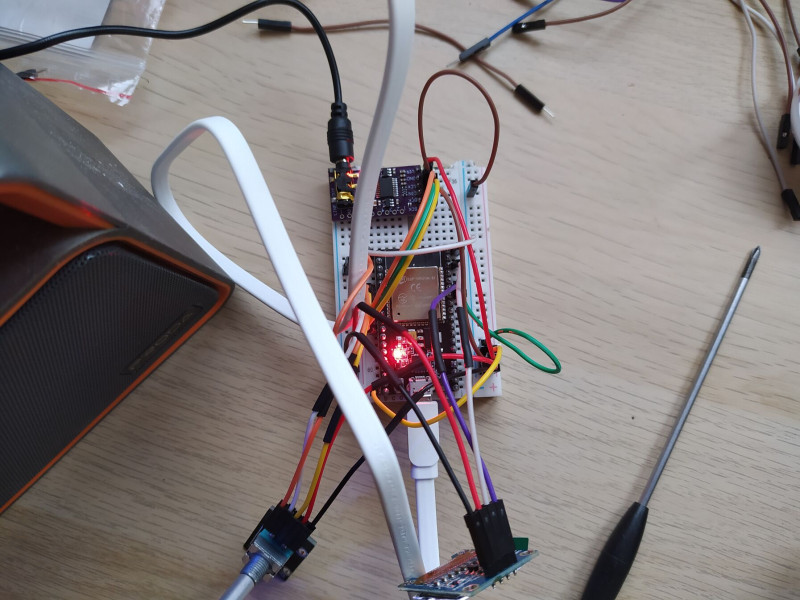

A mellékelt képen látható, hogy szépen üzemel, az encoder teszi a dolgát és végre olvasható a kijelző is.
Terveim szerint két ünnep között készítek egy panelt, ami magába foglalja a mikrovezérlőt anya csatlakozóban és a szükséges lábak onnét lesznek kivezetve külön beforrasztott tüskesorokra modulonként. Aztán az egész beköltözik egy extrudált alu, vagy vastag plexi házba.
-
Janaboy
veterán
válasz
bimbula53
#256
üzenetére
Van fent kép asszem
Én amúgy karadio32t raktam össze.De érdemes alap dolgokkal kezdeni, csak kijelző és az MP3 shielddel.
Utána jöhet az extra, kapcsolók, IR ilyesmiNálam pl az szívás volt hogy az egyik pin out elvileg ad ki áramot, gyakorlatilag nem tette, így osztozni kellett.
-
bimbula53
tag
válasz
jogibeer
#253
üzenetére
Mivel a Karadio és a Yoradio hardver beállitásai átjárhatoak igy sok a közös benük.
A Karadio rákfenéje a *.csv fájlokban van, de ugyebár *.bin fájlá kell konvertalni.
Nadim nevezető uriember megoldotta 1 rövid egyszerű kis programmal.
Yorádionál a myoption.h fájl a rákfene.
Egy kis mult: karadioval kezdtem yoradionál tartok. 3féle változatban más-más hardverrel.
Közben megemlitem, hogy "ESPFlashDownloadTool" programmal és a "blank4M.bin" fájlal tisztára lehet törőlni az esp32-t.
1. esp32/38pin + 1 encoder + tft 2,4" kijelző + MAX98357a
2. esp32 mini v1 + 1 encoder + tft2,8" kijelző +UDA1334a
3. esp32 mini v1 + 6 nyomogomb(bár 3 felesleges, csak a karadio vázra épült) + 0,96" oled kijelző + PCM5102
Ezekről hiába adnék bekőtési rajzot ha nálatok más a hardver.
Viszont abban tudok segíteni ha kapok pontos tiszta hardver beállitásról 1 myoption.h fájlt, leforditom *.bin fájlra amit espflashdownloadtools-sal írható az esp32-re(bár idáig csak 2szer csináltam proba képen magamnak) -
jogibeer
csendes tag
Nyugi! Én is itt tartok. Minden cuccomat odaadnám egy kész működő darabért. Nem lustaságból, de a berendezési tárgyak épsége többet ér
De ha valaki egy működő készülékről tudna csinálni egy rendes bekötési rajzot és egy tömörített fájlba bele tudná tenni a saját beállított működő programját, azért nagyon hálás lennék. Nagyon sok bosszúságot okozott már a dolog. Yoradio és a KaRadio sem akar rendeltetés szerűen működni. Vagy az encoder nem megy, vagy be sem indul. Jelenleg Ka radio- n a kijelző nem akar működni. A hétvégén megint vár rám egy panel forrasztás, mert a kábelek a második lehúzás után már kontaktosak. Nem vagyok rossz google kereső, de egyre butább az oldal és azt sem találom, hogyan lehetne teljesen gyári állapotba állítani az esp32- t, hogy tiszta lapról indulhassak. -
bobi22
csendes tag
xtensa-esp32-elf-g++: error: unrecognized command line option '-std=gnu++2b'; did you mean '-std=gnu++2a'?
exit status 1
hibát dob ki az andurio
Valaki esetleg tud megoldást?
xtensa-esp-elf-13.2.0_20230928-x86_64-w64-mingw32.zip ---elvileg ez oldaná meg de nem tudom hogy kell telepíteni -
bobi22
csendes tag
válasz
#60252516
#246
üzenetére
Köszi neked is a linket de szerintem maradok arduino nál persze ha sikerül össze hozni.mert már átrágtam az egészen de mindíg hiba van benne.Telepítem Arduinot beállítom ahogy kell ,megcsinálom a myoptions a tervezőbe azt bemásolom ahova kell -telepítem a amit kér Adafruit_GFX_Library-Adafruit_ST7735_and_ST7789_Library-OneButton és itt el akadok.Mert gondolom kell még állítani ezt azt még.
-
bimbula53
tag
válasz
jogibeer
#243
üzenetére
Küld el a myoptions.h fájlt amit szerkesztettél!!! Ezen sok mulik! Megnézem, s ha kell javitom, utána vissza a feladonak.
Kijelzönél - D0 = SCK - ESP = P18 pin
- D1= MOSI - ESP = P23 pin
- RES = RESET(RST) - ESP = EN pin
- DC = Data Com. - ESP = P4 pin
- CS = Chip Select - ESP = P5 pin
Jelen esetben a MISO kimarad.
Az encodert is ott lehet beállítani, hogy milyen funkciora akarod használni.
A DAC-nál mi volt a probléma? Mind két oldaláról készíts képet. Melyik 2 érintkező nem volt összezárva? De, az eszköz sztereo!

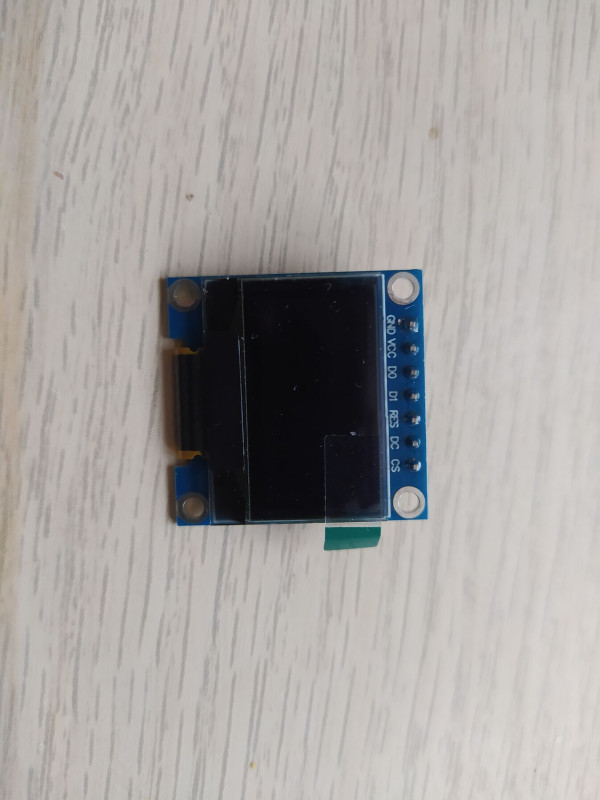

Kedvcsinálonak ez a 0,96" -os kijelző kinézete.
-
jogibeer
csendes tag
válasz
bimbula53
#242
üzenetére
Szól a rádió. Webes felületen elérem, ott én voltam a béna. A kijelző beállításaiban semmi idepasszoló dolgot nem találtam. Nem bírom összefésülni, mert akárhogy keresem nekem a mosi, meg a miso sehogy nem akar összeállni. Simán lehet, hogy a 3,3V nem tetszik neki. Holnap folytatom, mert ez belépett a kilencedik órás szenvedésbe és nem fog az agyam. Az encoder nem megy, de az is lehet elkötés. Pont azok a funkciók nem indulnak, amit miatt ezt meg akartam építeni. Holnap este talán nálam lesz a 4 pines kijelző. Lehet myoptions.h miatt szarakodik, mert ott nincs megadva, hogy milyen vezérléssel megy. A DAC se szólalt meg, mert nem volt összezárva két érintkező rajta. Még az se biztos, hogy sztereo.
-
-
jogibeer
csendes tag
válasz
bimbula53
#240
üzenetére
Sikerült lefordítanom és fel is tudtam tenni a lapra. A kijelző bekötése nem tiszta még mindig. Két féle jelölésből nem jövök rá a jóra. Ha segítenél összepárosítani kijelző jelöléseit a pinekkel. Feljött az AP mód, fel is csatlakoztam. Beállítottam a wifit, újra indult és eltűnt az AP. Kijelző nélkül meg kb. nem jövök rá, hogy mi is történik.
-
jogibeer
csendes tag
válasz
bimbula53
#238
üzenetére
Minden le van töltve, be van állítva ezen videó alapján: https://www.youtube.com/watch?v=Njl1TSDbicI
Egyedül az ESP32-audioI2s.zip importálásánál kapok egy hibaüzenetet, amiben ascii dolgokra hivatkozik. myoptions.h nélkül meg csont nélkül lefordítja. Esetleg töröljem a nem használt fájlokat, amire hivatkozik? Négyszer gyalultam le a programot minden sallanggal együtt.
Hol keressem a hibát? Vasárnap van, de privátban kaphatok egy telefonszámot? -
jogibeer
csendes tag
válasz
bimbula53
#235
üzenetére
Pontosan ez a hibaüzenet:
In file included from E:\Programs\Radio\yoradio-main\yoRadio\src\displays\displaySSD1306.h:6,
from E:\Programs\Radio\yoradio-main\yoRadio\src\displays\dspcore.h:12,
from E:\Programs\Radio\yoradio-main\yoRadio\src\core\display.h:9,
Multiple libraries were found for "SD.h"
from E:\Programs\Radio\yoradio-main\yoRadio\yoRadio.ino:23:
Used: C:\Users\User\AppData\Local\Arduino15\packages\esp32\hardware\esp32\2.0.13\libraries\SD
C:\Users\User\Documents\Arduino\libraries\Adafruit_GFX_Library/Adafruit_GFX.h:12:10: fatal error: Adafruit_I2CDevice.h: No such file or directory
Not used: C:\Program Files (x86)\Arduino\libraries\SD
#include <Adafruit_I2CDevice.h>
Multiple libraries were found for "WiFi.h"
^~~~~~~~~~~~~~~~~~~~~~
Used: C:\Users\User\AppData\Local\Arduino15\packages\esp32\hardware\esp32\2.0.13\libraries\WiFi
compilation terminated.
Not used: C:\Program Files (x86)\Arduino\libraries\WiFi
exit status 1
Error compiling for board ESP32 Dev Module. -
-
bimbula53
tag
válasz
jogibeer
#232
üzenetére

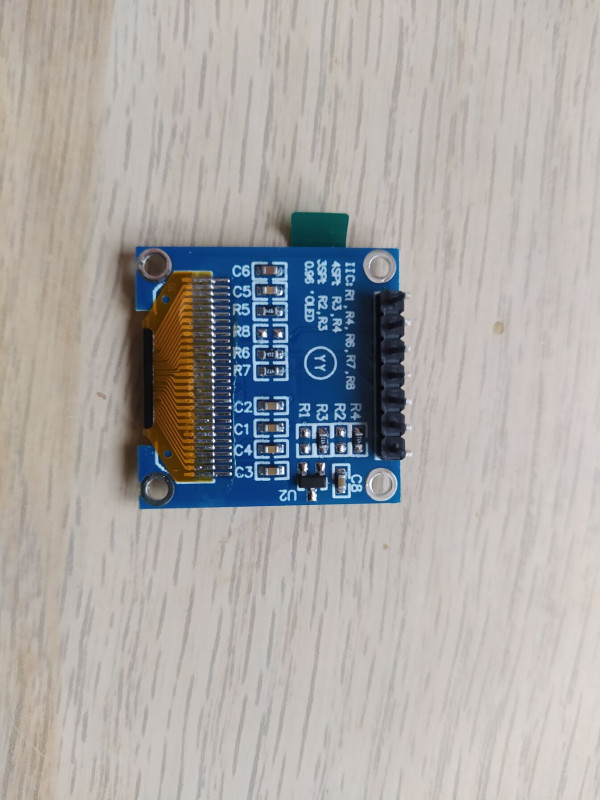

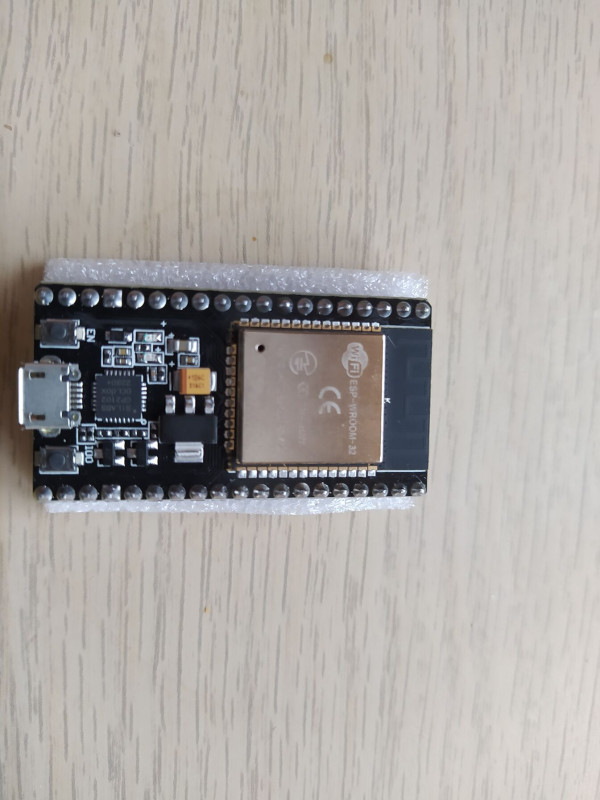

A 38 pines esp32 is jó. A 7 pines kijelző is tökéletes. A különbség az SPI és az I2C között, hogy az elöbbi gyorsabb megjelenést produkál. Hamár uton van a 4 pines akkor nincs értelme a forrasztgatásnak(igen smd tologatás), de a képen látható minden információ.
Kapcsolásnál nem a programra ha nem az eszközök bekötésére tenék javaslatot, hogy mit hova ha bizonytalan lennél.
Egyébként platformio-ra is elkészült a program. -
jogibeer
csendes tag
válasz
bimbula53
#231
üzenetére
Arduino IDE fog maradni, mert minden abban van írva. Kapcsolás terén a programra gondolsz? Igazából úton van egy 30 lábas esp32 és egy négy lábas kijelző is. Windows van terítéken. A kapcsolási rajzot sikerülni fog a tervező programmal megoldanom szerintem. Ha forrasztgatásnál arra gondolsz, hogy pár smd ellenállást odébb kell tenni, akkor az nem probléma.
-
bimbula53
tag
válasz
jogibeer
#230
üzenetére
Bocsi a buta kérdésért de minek a rövidítése a "KSGER".
A videotonosat én is láttam, ügyes. Sajnos még nem sikerült az eszköz programozojához eljutni, pedig nagyon kiváncsi lennék a tapasztalataira.
A Yoradio szép, sok oldalú, sok különböző eszközt tud kezelni. Jó magam 3 változatban is elkészitettem.
A kijelzőt érdemes elöször gyári beállításban kiprobálni(nem kell forrasztgatni).
Abban tudok segíteni, hogy összeállitok neked 1 kapcsolást.
Programozáshoz Arduino IDE 1.8.19 -s verzió kell vagy Platformio szükséges.
Windows vagy Linux amit használsz?
Kapcsolásirajzal nem tudok szolgálni(nem erőségem). -
jogibeer
csendes tag
válasz
bimbula53
#229
üzenetére
Akkor a DAC- al egyezik a véleményünk. Forrasztással nincs bajom, KSGER tulaj vagyok és tudom is használni. Gyakorlatilag az encoderrel csak a csatornákat szeretném váltogatni. A kijelző sem kell, hogy többet mutasson a kelleténél. A github- os e2002/yoradio megoldása tetszik. Szoftveresen még nem használok semmit. Ez csak úgy szembejött velem, mert keresgéltem ilyen rádiófajtát. Ez az egész új nekem egy kicsit, kitartó vagyok. Youtubon láttam egy Videoton RA6363S- be volt belerakva. Én arra gondoltam, hogy egy KSGER házba raknám bele és mehet az erősítő tetejére. Ha fizikai összeállításra gondolsz, akkor először összekötök és felprogramozom, utána az alkatrészeket forrasztható próbapanelen kötném véglegesre és úgy építeném a házba.
-
bimbula53
tag
válasz
jogibeer
#228
üzenetére

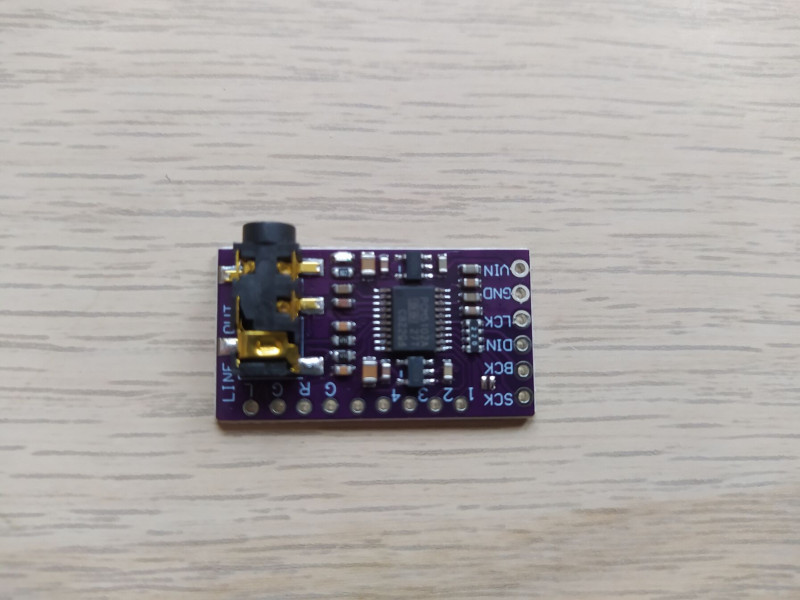

Elöször is a PCM5102-vel kevesebb gond van. Rögtön megszolal. A VS1053b -vel szemben jobban preferálom.Amennyivel többet tud azt a Yoradio szofveresen megoldja az I2S-en lévő DAC-oknál(PCM5102).

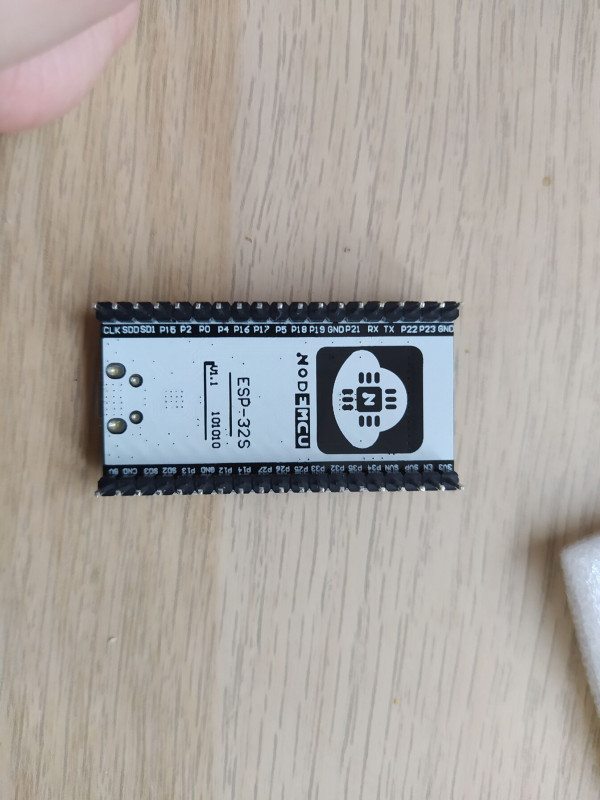

Az esp32 hátoldalán vannak a feliratok azt kell szemelött tartani. Az encodernél írtakat itt tudod azonositani.
A kijelző SPI protokolon van, vagyis 4vezetékes csatlakozást igényel.( gondolom nem akarsz forrasztgatni).
Igen van élet usb -n kivül is.

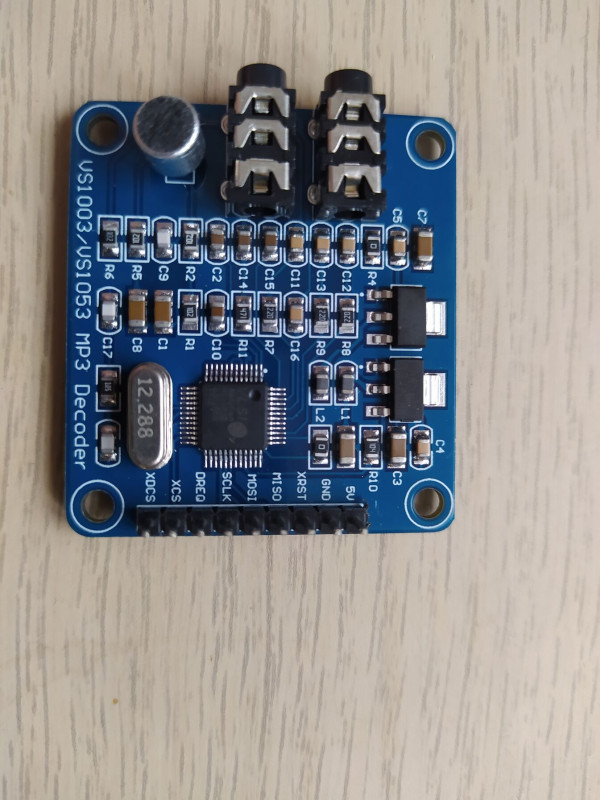

Ha a Hestortól vetted a VS1053-at akkor az nem VS1053, ha nem VS1003. Nagyitoval nézd meg a chippet. A kép VS1003-t mutat.
Ehez képest a PCM5102 jobb választás. (Én ezt is használom és nincs semmi bajom vele.)
Végezetül írd meg hogy gondoltad az összeállítást.
Szoftveresen Arduino IDE -t használod? -
jogibeer
csendes tag
válasz
bimbula53
#227
üzenetére
Rakok be képeket és alkatrész linkeket, ahonnét rendeltem.
https://www.hestore.hu/prod_10037961.html
https://www.hestore.hu/prod_10035572.html
https://www.hestore.hu/prod_10035611.html
https://www.hestore.hu/prod_10043341.html
https://www.hestore.hu/prod_10036444.html
A pcm1052 szerintem jobb választás lenne.
Kapcsolási rajzot tudok olvasni, de ezen nem igazodok ki.
Előre is köszönöm a szájbarágós segítséget.
És még egy kérdés: meg lehet ezeket tápolni valahogy usb-n kívül?
-
bimbula53
tag
válasz
jogibeer
#226
üzenetére
Az alkatrész oldala lett volna érdekes. Onnan lehet megtudni, hogy gyárilag mire van beállítva. Ha azt látom tudok segíteni a bekötésnél.
Az esp32-ről is csinálj képet a beazonosításhoz.
Az encoder bekötéshez csak 1 példa: 16, 17, 5, pinek.
A 16-17 D1 és CLK, az 5 - SW.
A vs1053b-ről is kell kép, mivel több féle változata van forgalomba. -
jogibeer
csendes tag
-
bimbula53
tag
válasz
jogibeer
#224
üzenetére
Szia!
A 7 pines 0,96" oled kijelzöd bekötése a hátoldalon található. 4 féle üzemodban lehet használni. I2C valamint SPI protokollon müködik. Tegyél fel 1 fényképet a hátoldalról.
Az Encoderrel mi a bajod?
Switch= BTNB, Output B= BTL, A=BTR
Olvasd el a program írójának a [link] -jét. Természetesen ha valami nem tiszta kérdez segitünk! -
jogibeer
csendes tag
Nem tudom mennyire pörög még a topic. Vettem egy VS1053B- t egy ESP32 Wroom 38 tűs változatot és egy 7 pines 0,96" oled kijelzőz és egy encodert. Sajna már a bekötésnél leakadok, mert az encoder lábai nagyon nem stimmelnek és a 7 pines kijelzőé sem. Sajna a kijelzővel és a 38 tűs ESP- vel sem nagyon atlálok semmit.
Ha valaki bekötéssel tudna segíteni azt megköszönném. yoraido- t szeretnék üzemeltetni. -
bimbula53
tag
Gondolom a kódot letöltötted. "Ka-Radio32-master/boards/standard_adb.csv"
Ezt kell szerkeszteni. Kb. 51. sortól kezd az ir. Ezeket a sorokat kell kitölteni az általad kiolvasot hexa kódokkal, mentés-forditás-feltöltés és végül tesztelés.
Az általad megadott linken minden infot megtalálsz. Megy a privi. -
Saua
tag
válasz
bimbula53
#218
üzenetére
Köszi a választ! A gombokhoz tartozó kódokat már sikerült kiolvasni. Négy .bin fájlt, köztük a standard_adb.bin fájt kellett feltölteni, az alábbi linken ilyen standard_adb.csv fájlt nem találok
[link]
És még azt szeretném kérdezni csv-ből bin-t milyen programmal lehet csinálni, esetleg egy leírást hol találok? -
bimbula53
tag
Szia!
Ha megnézed a standard_adb.csv fájlt láthatód az ir résznél üresek az érték helyei. Előfordulhat, hogy először külön programmal teszteled és felírod magadnak a gombokhoz tartozókódokat ezután kitöltöd a csv fájlt a megfelelő helyen. ha ez megvan akkor a csv-ből bin-t kell fordítani és ezután fel kell tölteni. -
#215
bimbula53
tag
Charly Fil
#214
bimbula53
tag
válasz
Charly Fil
#214
üzenetére
Ezek szerint neked nem sikerült megoldani?
-
#213
bimbula53
tag
Charly Fil
#212
bimbula53
tag
válasz
Charly Fil
#212
üzenetére
Szia! Igen érdekel. Köszönöm, hogy megosztod velünk.
-
bimbula53
tag
válasz
franci78
#210
üzenetére
Szia!
Legegyszerűbb régi telefon felhasználása. Ha szeretsz elektronikával foglalkozni, barkácsolni (fúrni, faragni, forrasztani) akkor jó helyen jársz.
Legtöbbször ESP32-vel készítenek net rádiót. Ehhez társul 1 DAC + Kijelző ne adj isten 3db nyomógomb (ezt 1db forgó encoderrel kilehet váltani. Arduino, Platformio, ezek valamelyikével kell programozni.
Maga a program hát az elég változatos. Lehet őket Webes felületen és Android telefonokon is kezelni.
A modul beépítése és a dizájn csak rajtad múlik.
Számomra a "Yoradio" program jött be. Ezen a linken találsz több infót a programról: https://github.com/e2002/yoradio
Ha úgy gondolód, hogy belevágsz várunk vissza!Remélem más is leírja véleményét. Én is kíváncsi vagyok rá.
-
franci78
újonc
Sziasztok!
Laikus vagyok a kérdésemmel. Van itthon egy Régi/retro reciverem. Arra gondoltam építettnék bele egy NET radió modult , egy lehetőleg minél részletdusabb illetve leginformáltabb kijelzővel! Aki már készített ilyet kérem irja meg tapasztalatait, vagy akár a beépítés rejtelmeibe. Vagy , egy régebbi okostelefont belekötni, és kész. Gondolom. Utóbbi beépítésre is kíváncsi lennék. Mit, miért, hogyan, mivel stb. Köszönöm megtisztelő válaszaitokat !! Várom. -
bimbula53
tag
Igen. A "myoptions.h" fájlban található.
1." Yoradio - example - myoptions.h " ez a minta amit lehet szerkeszteni, és a megfelelő helyre bemásolni a szerkesztett fájlt.2. Webes felületen lehet egyszerűbben beállítani.
https://e2002.github.io/docs/myoptions-generator.html
kódolóknál az internal pullup -ot bejelölöd.
Az itt szerkesztett fájlt másolod a megfelelő helyre. -
bimbula53
tag
ENC2_INTERNALPULLUP true /* Enable the weak pull up resistors */
ENC2_HALFQUARD false /* (true, false, 255) Experiment with it */ENC_INTERNALPULLUP true /* Enable the weak pull up resistors */
ENC_HALFQUARD true /* Experiment with it */Ezeket vedd figyelembe! Attól függ mit szeretnél használni.
-
-
#60252516
törölt tag
Üdv.
Nekem lefordul hiba nélkül a v0.9.300 verzió arduino és VSCode/PlatformIO használatával is.
Librari -k csak azok vannak használva amik kellenek a yoradio -nak, az arduino által telepítettek is törölve vannak nálam.Szerk.
Arduino alatt a "https://espressif.github.io/arduino-esp32/package_esp32_index.json" alaplap csomag van telepítve.
. Doboz is van már hozzá? Miért választotad az előre gyártott panelt? Létezik olyan változat ahol az smd-k is rajta vannak? Az alkatrészeket is kintről rendelted?
BCK/BCLK = 26, DIN/DOUT = 27, LCK/LRC = 25 az SCK = GND
Használnám a tool- t, ami a leírásban van. Az nem tiszta, hogy vannak közös csatlakozási pontok is. Azt szét kell osztani valószínűleg.
Új hozzászólás Aktív témák
- Fortnite - Battle Royale & Save the World (PC, XO, PS4, Switch, Mobil)
- Teljes verziós játékok letöltése ingyen
- Házi barkács, gányolás, tákolás, megdöbbentő gépek!
- Adventi kalendáriumok
- Diablo IV
- AMD Ryzen 9 / 7 / 5 9***(X) "Zen 5" (AM5)
- Robotporszívók
- Most már tényleg itt az Ítéletnap, premier előzetesen a Terminator 2D: NO FATE
- Fujifilm X
- Warhammer 40.000
- További aktív témák...
- HIBÁTLAN iPhone 14 Pro Max 128GB Purple -1 ÉV GARANCIA - Kártyafüggetlen, MS3918
- 175 - Lenovo Legion Pro 7 (16IAX10H) - Intel Core U9 275HX, RTX 5070Ti (ELKELT)
- ÚJ Asus V16 V3607VM - 16" WUXGA 144Hz - Core 5 210H - 16GB - 1TB - Win11 - RTX 5050 - 3 év garancia
- BESZÁMÍTÁS! ASUS H510M i7 10700 16GB DDR4 512GB SSD RTX 3060 Ti OC 8GB Zalman Z1 PLUS ADATA 600W
- Apple iPhone 13 256GB / Kártyafüggetlen / 12Hó Garancia / 100% Akku
Állásajánlatok
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
Cég: BroadBit Hungary Kft.
Város: Budakeszi
