• #2003 daemonfool1 újonc axlrose32 #1965

  Új Válasz 2013-11-20 16:12:05 #2003

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  daemonfool1

  újonc

  válasz axlrose32 #1965 üzenetére

  Szia Axl
  Írtam mailt, kérlek válaszolj, már célegyenesben vagyok
  Attila

• #1989 daemonfool1 újonc axlrose32 #1965

  Új Válasz 2013-11-19 17:29:01 #1989

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  daemonfool1

  újonc

  válasz axlrose32 #1965 üzenetére

  Szia Axl!
  Válaszolsz majd kérlek, írtam maileket Köszi!

• #1963 daemonfool1 újonc axlrose32 #1956

  Új Válasz 2013-11-16 19:38:57 #1963

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  daemonfool1

  újonc

  válasz axlrose32 #1956 üzenetére

  Szia Axlrose32!
  A legutolsó mailemre válaszolsz kérlek? Ill. van vmi ötleted a továbbiakban, h hogy pakoljam össze?
  Üdv:Attila

• #1955 daemonfool1 újonc

  Új Válasz 2013-11-15 19:31:36 #1955

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  daemonfool1

  újonc

  Köszönöm szépen axlrose! Kíváncsian várom a diagnózisod Az lvds kábel mikor szétszedtem csak a tconba volt bedugva.

• #1947 daemonfool1 újonc

  Új Válasz 2013-11-14 23:12:59 #1947

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  daemonfool1

  újonc

  A lemaradt képek:











• #1946 daemonfool1 újonc

  Új Válasz 2013-11-14 23:05:56 #1946

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  daemonfool1

  újonc

  Kedves Axlrose32!
  Sokat olvasgattam itt a fórumon, és bízom a szakértelmedben.
  Helyzet a következő, van egy SEG 7320-S 32colos LCD tv-m. Így került hozzám ahogy majd lentebb sorolom.

  Alaplap: 17MB22-2
  T-con : V320B1-L01C
  Inverter: CMO VIT 70002.00 Rev:5
  Tápegység: 17PW15-9
  LVDS kábel: Teleset A.S 30053924

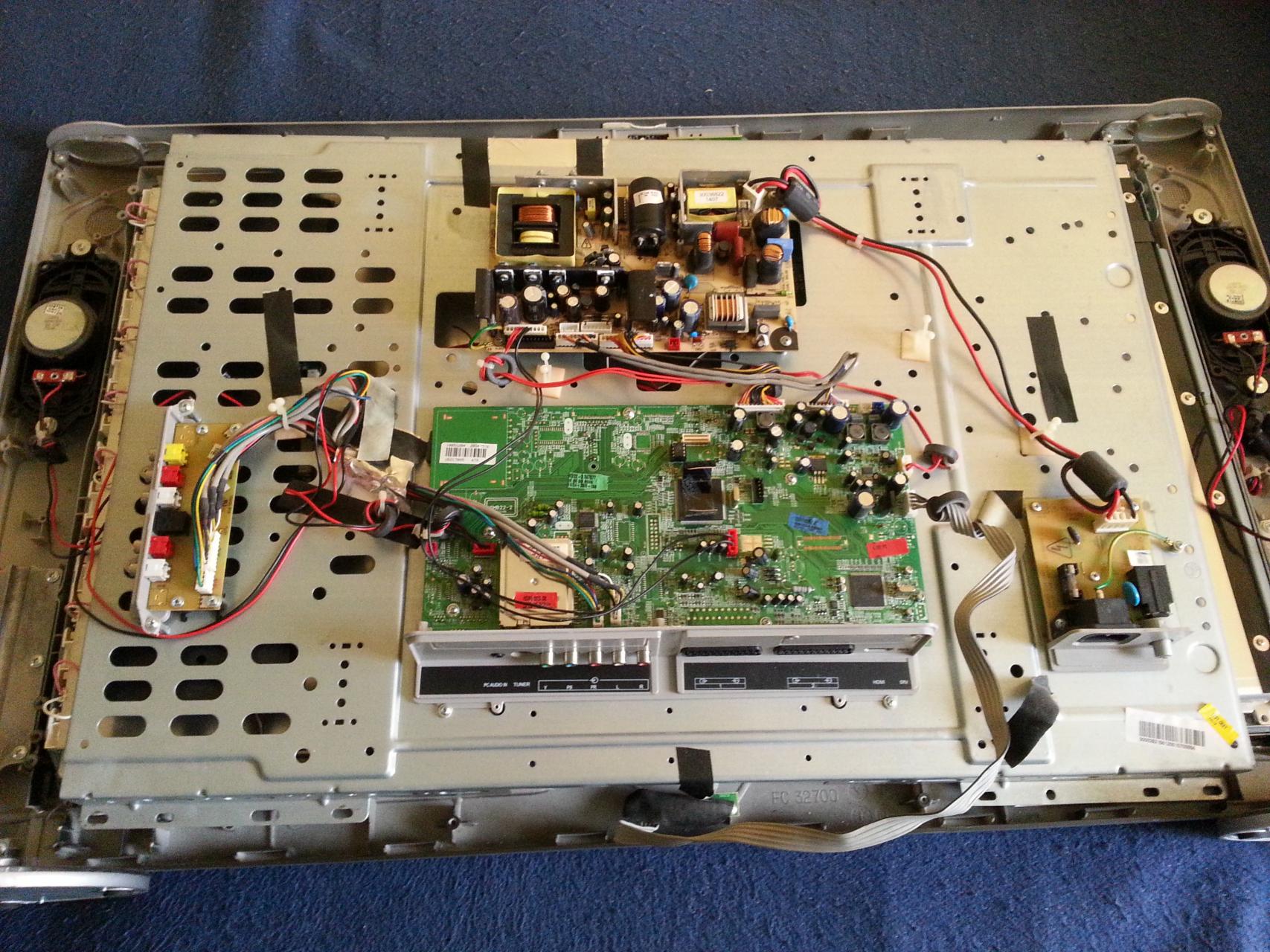

  Fogalmam sincs, hogy mit csináltak a tévével, de a belsejében valami gyalázat volt, lentebb csatolok majd képeket. Ebben az állapotában ahogy hozzámkerült (nem csoda, hogy ezt a jelenséget produkálta) bekapcsolt, halvány szürkén volt háttérvilágítás, hang vagy bármi ami arra utal, hogy be van kapcsolva nem volt, úgy emlékszem, hogy a bekapcsolt állapotot jelző LED is világított, valamint halk búgás a jobbos hangszóróból.

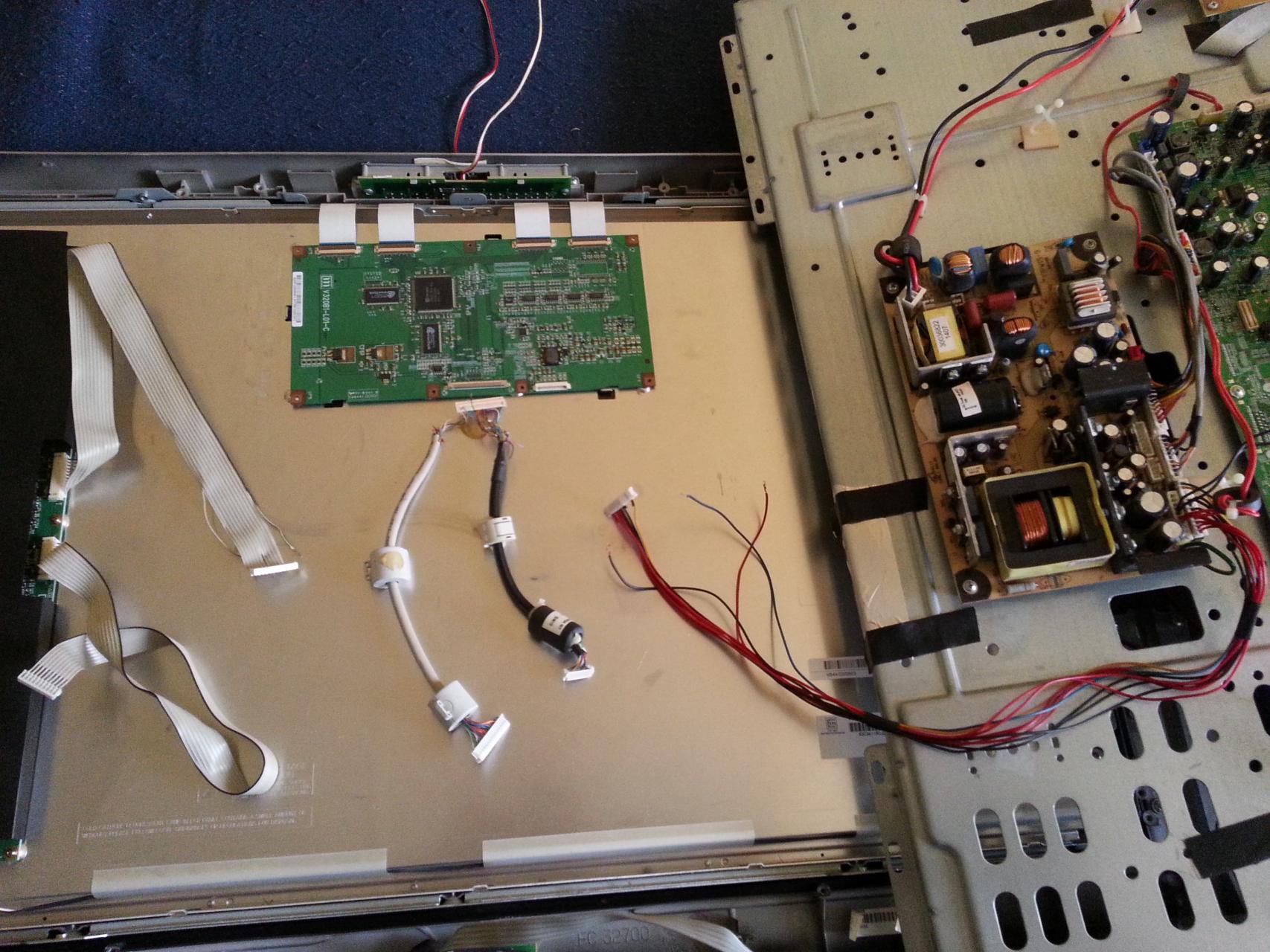

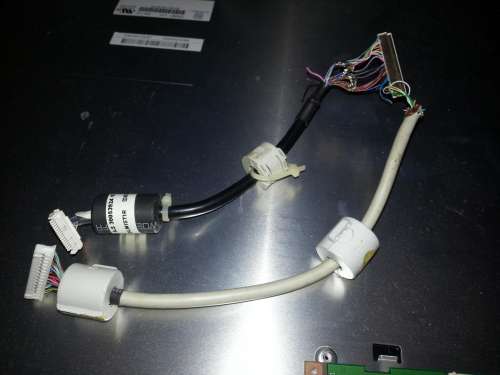

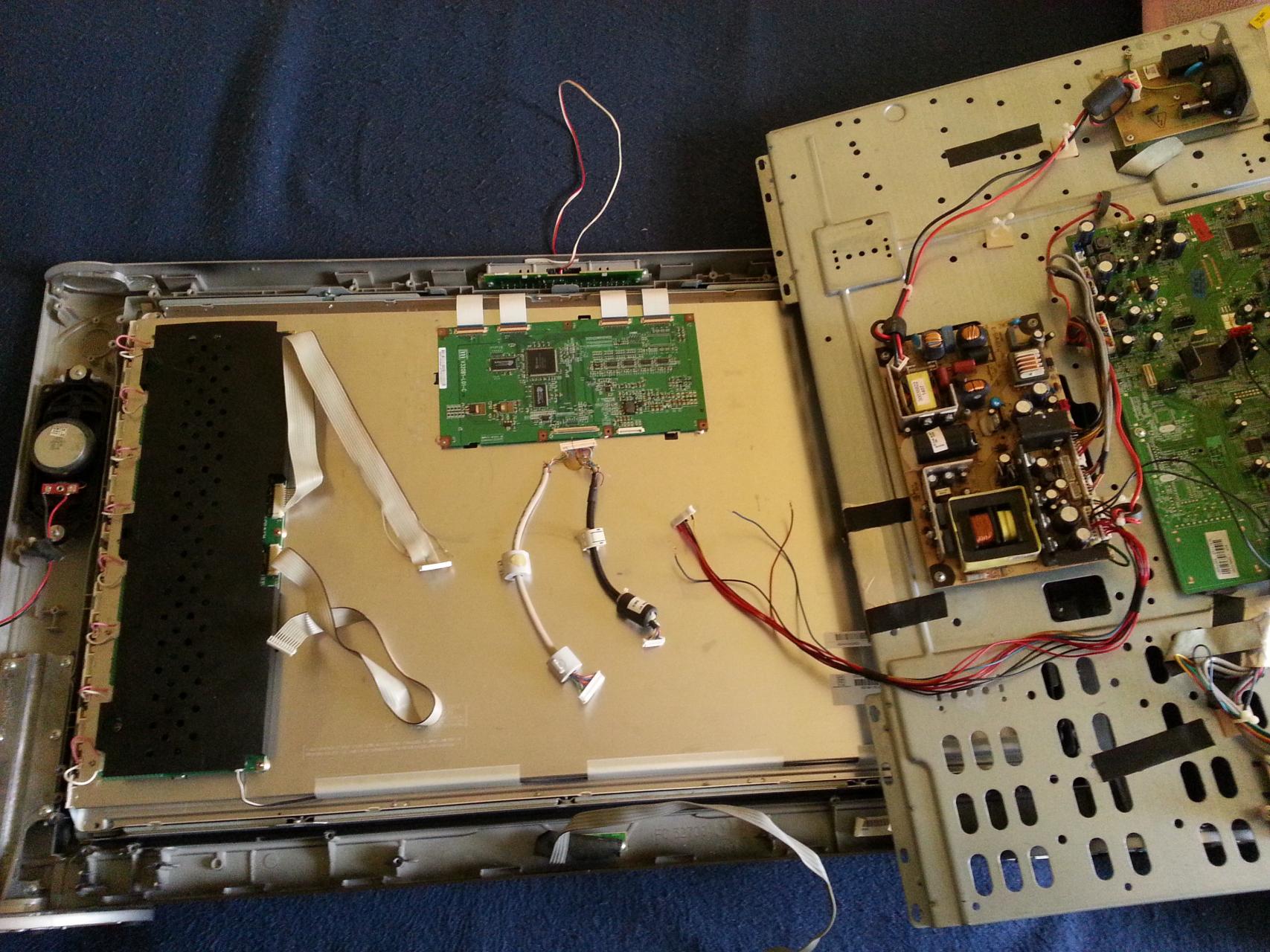

  Szétszedtem, és érdekes dolgok fogadtak, az lvds kábel be volt dugva a t-con-ba, viszont volt egy másik ága a kábelnek amiről egy halom levágott vezeték figyelt, sose láttam még ilyen lvds kábelt ami 3 csatlakozó lett volna, sőt nagynehezen ezt a kábelt googleban megtaláltam, és 2 csatlakozós, viszont ezen van egy 3.-ik fehér kábelen, ami mintha gyárilag lenne így összerakva. Összevissza forrasztgatások vannak rajta, visszatudom alakítani gyári helyzetébe, viszont mit csináljak a 3. gyanús csatlakozóval a kábelen?!

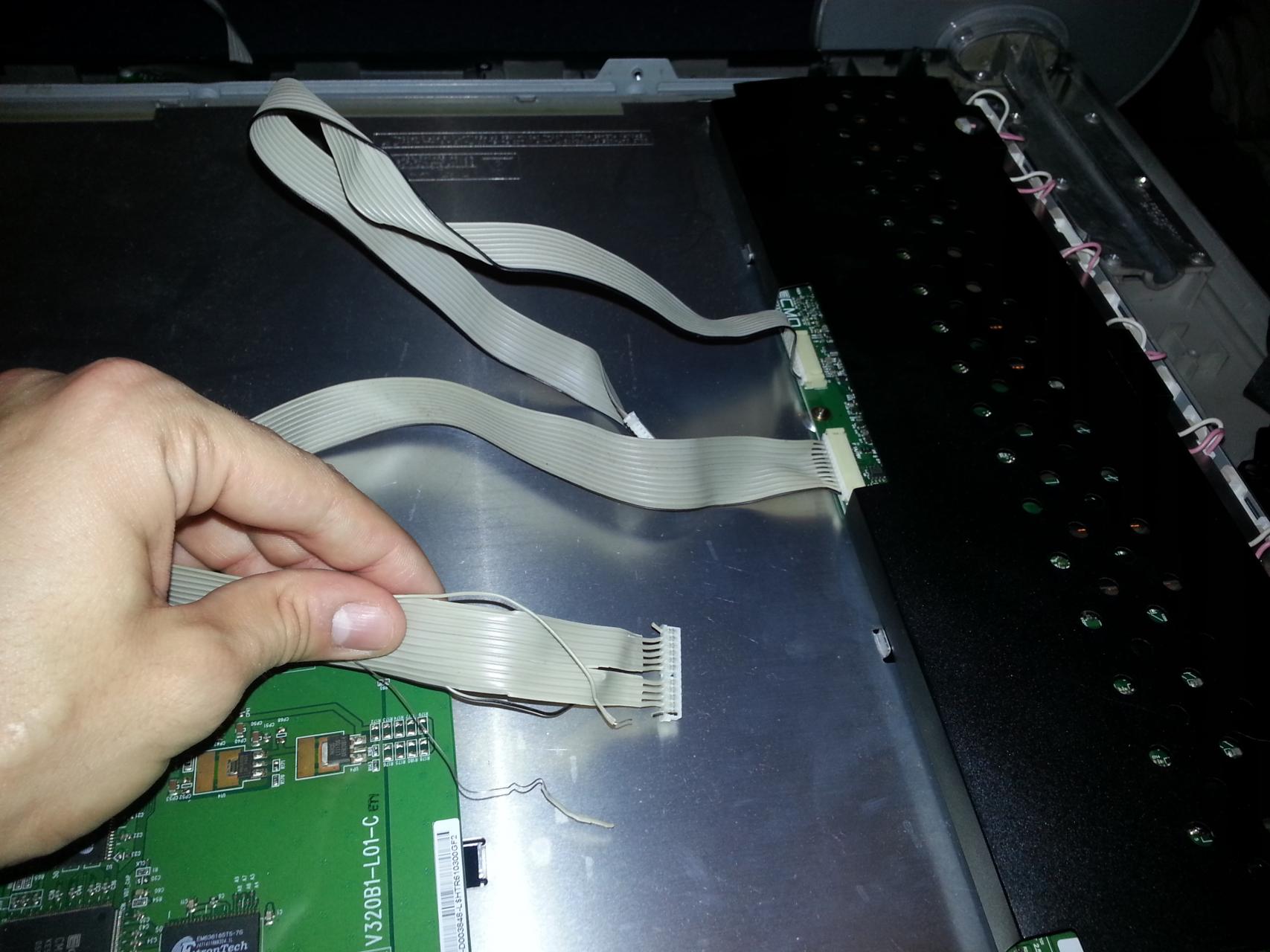

  A másik: az inverter nyákon ugye két csatlakozó van az "alsó" CN2 jelzésűn kapja a feszültséget a földet és a kapcsolójelet ha jóltudom. a másik fölötte levőből kiáll egy szalagkábel viszont, én úgy figyeltem, hogy a legtöbb lcd tv-ben, az a kábel nem szerepel, tehát nem kell.
  Viszont ez a CN2-es csatlakozó ha minden igaz a tápra csatlakozik a PL802 csatlakozóra, igenám de abból is kijön egy vezetékköteg ami nem passzol ebbe az inverter CN2-jébe. az inverter lábkiosztását nem tudom, így sok képet átnézve tudtam csak eldönteni, hogy kössem össze a táppal, így felvillannak a CCFL csövek, viszont 3 cső nem, pont szimmetikus, gondolom miután a TV elindul bekapcsol a többi is mégnagyobb fényerőn.

  Tehát ez lenne a kérdésem mégegyszer, hogy az LVDS kábellel miújság ez embertelenség műve, vagy ilyen?
  Az invertert hogyan kössem össze a táppal, a táp-iverter csatlakozó lábkiosztásai megvannak, csak az inverteré nem, így a citromsárga vezeték ami elvileg a PWM lenne nemtudom hova kerüljön.

  Hirtelen ennyi, biztos kifelejtettem valamit...
  Előre is hálás köszönet amiért veszed a fáradtságot, semmi más reményem nincs már Rajtad kívül.
