• #42877 CPT.Pirk Jómunkásember Lompos48 #42867

  Új Válasz 2014-09-21 16:24:08 #42877

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  CPT.Pirk

  Jómunkásember

  válasz Lompos48 #42867 üzenetére

  Az az érdekes, hogy így is a negatív ág máshogy működik, ha lemész 5 ohm alá a terhelésnél. Míg a + ág megfogja az áramot, addig a negatívban simán 6A fölé megy, pont mint az én korábbi fájlomban.

  Valamint nem tudom, de az R5 és R6 miatt nem egészen úgy működik ez a cucc, ahogy szeretném. 1K-s értéknél megy az áram korlát, de kb. 16V a maximum, amit ki lehet venni. Ha lejjebb viszem az értékét akkor emelkedik a kimenő feszültség, de akkor természetesen szabályzás válik működés képtelenné.

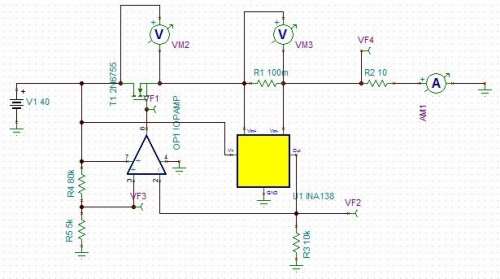

  Valami egyszerűbben gondolkodom. Ha csak az áramkorlát funkciót nézzük, mi a véleményed egy INA138 és egy művernyő házasságáról?



  Így kisebb értékű sense ellenállás kell, kevesebb lenne a veszteség. Az értékek még nem véglegesek, a Tinának vannak gondjai az INA munkapont számításával, bár igaz ez papíron is könnyen számolható.
  *a beállító láb feszültségét lehet valami referenciáról kellene leosztanom, nem a betápról.

• #42868 CPT.Pirk Jómunkásember Lompos48 #42867

  Új Válasz 2014-09-21 12:46:29 #42868

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  CPT.Pirk

  Jómunkásember

  válasz Lompos48 #42867 üzenetére

  Köszönöm!

  Nem válogattam még tranyókat, mert majd olyanok fognak bekerülni, amit amúgy is használunk a cégnél. Az ottani nyáktervezőt használom, így kevesebb munka mintha még azoknak is meg kellene csinálom a footprintjét.
