  Így sejtettem én is, hogy nem kell vastagabb null vezető, mivel a 3 fázis nem egy időben jelentkezik, vagyis nem egyszerre folyna a null vezetékben sem, hanem időben eltolva.

  Eltolva sem folyik arra semmi áram, ideális eseten. Egyszerűen képzelj el 3 db húzórugót, ami csillagban felszögelve, szabályosan húzza egymást, 3 irányba:



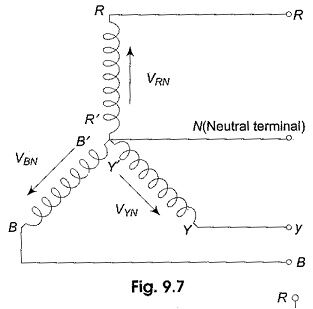

  Ez történik, ha három fázist csillagban "egymásnak engedsz". A középpont beáll 0 potenciálra anélkül, hogy te "erővel" (nullavezetővel) oda kötnéd. Ezért nem kell a motorok tekercsének csillagpontját sem kötni sehová, mert úgyis nullára áll be, egyforma tekercsek esetén.

  Most képzeld el, hogy egyik rugó megszakad! A másik két rugó behúzza magát egyenesbe, 400 V vonali "húzóerő" hat rájuk, amit megosztanak 200-200 V arányban:

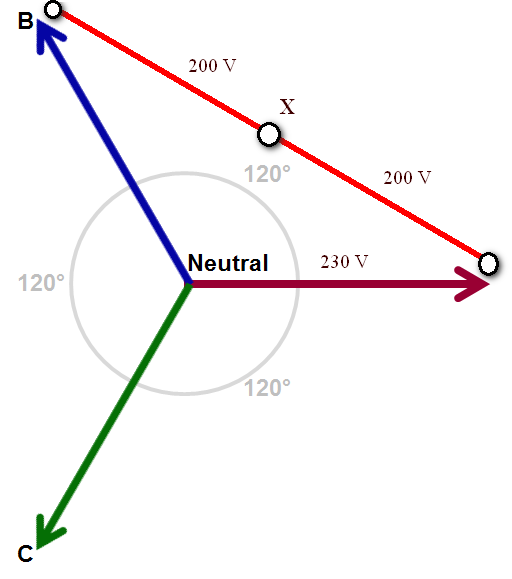

  Két piros vonallal ábrázoltam a maradék kettő fűtőszálad, a zöld ágon szakadt meg a fogyasztó.

  Pitagorasz-tétel alapján az X pont 113 V potenciálra került a neutrális középpontól, ami esetünkben a földpotenciált jelképezi. Tehát ebből már látszik, hogy feszültség állt elő, amit áramot fog létrehozni, ha leföldeled.

  Te most lazán bekötsz egy rövidzárat, amivel az X-pontot elkezded húzni középre, a föld felé. Végén rá fogsz jönni, hogy pont akkora erő (áram) kell hozzá, ami zöld ágon eredetileg is folyt, mielőtt megszakadt. Tehát van például 3 x 10 A fűtőszálad. Ha egyik megszakad, akkor azon ág 10 A árama pont áttevődik a nullavezetőre, csak így tud fennmaradni az adott helyzet.

  Ez volt az eredeti kép, amit felhasználtam:



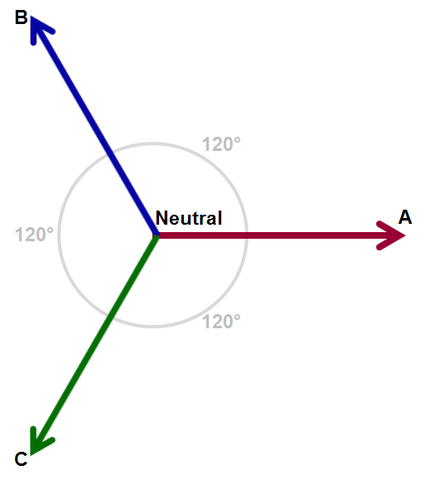

• #75682 tordaitibi veterán Batman2 #75680

  Új Válasz 2020-11-24 14:12:49 #75682

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  tordaitibi

  veterán

  válasz Batman2 #75680 üzenetére

  Nem kell a nulla.
  Bár nem olyan magától értetődő de a fázis és vonali feszültség egymással gyök3 azaz 1,73 viszonyban van.
  Vagyis bármely fázis és a nulla között 230V van, ha a terhelések teljesen egyformák akkor a nulla áram és feszültségmentes, a 2 sorbakötött fogyasztón a vonali feszültség 400V ami pontosan megegyezik gyök3x230 volttal. Vagyis a fogyasztók a 230-at kapják meg fejenként.

  Ha deltába kötnéd akkor természetesen durva túlfeszültség és túláram lenne. Ekkor kellene a 400 voltos kivitel.

  Az a tévhit hogy a nullának 3x vastagabbnak kell lennie, remélem ezután megoldást nyer és végleg elfelejtődik.
  A nullán akkor folyik a legnagyobb áram ha 1 fázist terhaeünk 230 voltos fogyasztóval, ekkor a fázis és a nulla árama megegyezik.
  Ha a másik fázist is terheljük, az áram áttevődik arra is, a nulla az áramok arányában tehermentesül, mindhárom fázisnál ugyanez játszódik le.
  pl csak az R fázis 10A, nulla 10A
  R-S fázis 5-5A, nullán 0A folyik.
  RST-10-10-10A, a nullán 0A
  R-5A, S-10A, nullán 5A
  R-5A, S-10A, T-15A, nullán 10A
  Vagyis a nullát ugyanolyan vastaggal kell kivitelezni mint a fázisokat, felesleges 2-3x nagyobb keresztmetszet.
