#49157
vodkaboy22
addikt
vodkaboy22
addikt
Úgy gondolom, hogy megérett egy ilyen topik nyitása:
Minden ami elektroncsőves HIFI és studio téma!
-
#41537
vodkaboy22
addikt
vodkaboy22
addikt
Üdvüdv
van valakinek tippje hol lehet trafó lemezeket venni? Kicsi mikrofon trafó vagy line trafó méretben. (Ferrit nem jó kicsi maximális telítés miatt.)
-
#41224
vodkaboy22
addikt
#22145024
#41218
vodkaboy22
addikt
válasz
#22145024
#41218
üzenetére
Kösz a tippet hogy biztos ferrit!
Az lehet számomra nem ideális és maradok a légmagosnál. Csak rengeteg menet kell.Nem Hok 80 -2 driverét fogom beletenni egy ilyen Kínai donorba superlux HD660 és el fogok vele játszadozni hogy jó hangja legyen
Gondoltam hogy ilyen soros alul áteresztőt rakok bele, persze a már amúgy is rossz érzékenységét még jobban elrontom így, de ez nem érdekel van pár W-os kis csövesem amivel tudom majd hallgatni. (ECL86) Újratekerem majd a sekunderét olyan 120Ohm-hoz valónak és tadaaa.
Most már csak azon bajlódom hogy milyen dumping anyagot tegyek majd a kosárba. Pamut meg hasonló jár a fejemben de arra is gondoltam, hogy az egész belső tér falát valami vékony gumival is kiragasztom és arra még a belső térbe a pamut. -
#41213
vodkaboy22
addikt
vodkaboy22
addikt
Találtam ilyet is ez vajon milyen anyagra lett tekerve?
Nekem 20Hz-től 20kHz-ig kellene szűrőként. Low-pass filter-be ezzel párhuzamosan teszek 100Ohm-ot utána egy isodinamikus(orthodinamikus) driver lesz (totálisan rezisztív 60Ohm ellenállás 10-40kHz-ig.) -
#41208
vodkaboy22
addikt
vodkaboy22
addikt
Kis légmagos tekercset mire érdemes tekerni? Én kezdetnek egy ceruca darabkára tekertem 0.2mm-es huzalból 315 menetet. Van jobb megoldás?
-
#41156
vodkaboy22
addikt
Dark Archon
#41154
vodkaboy22
addikt
válasz
Dark Archon
#41154
üzenetére
Szigszallaggal óvatosan le tudja oldani a réz gyantáját és menetrövidzárat okoz.
-
#41153
vodkaboy22
addikt
vodkaboy22
addikt
Van valakinek tippe honnan szerezzek 1Gohm 100Mohm 470Mohm ellenállásokat?
Mikrofonhoz kell kapszula előfeszítő ellenállás és bias ellenállás. -
#41077
vodkaboy22
addikt
Kernel
#41076
vodkaboy22
addikt
válasz
Kernel
#41076
üzenetére
Nem kell ponthegesztéshez akkor szekunder fesz mint 3*3V az már tényleg füstölni.
Elég egy 230V-os normál mikrosütő trafó 2000V+-os szekunderét leszedni helyére betenni egy éppen beférő baromi vastag kábelt 1 menettel. Máris 500A+ -t ki lehet csikarni a trafóból. Én csináltam ilyet és meglepően jól tudtam vele hegeszteni 2* 0.75-1.2-es Acél lemezeket. Csak nagyon jó CuZr ponthegesztő áramátadó kell és megfelelő nyomást is ki kell tudni fejteni az elektródákkal. -
#40986
vodkaboy22
addikt
#22145024
#40985
vodkaboy22
addikt
-
#40984
vodkaboy22
addikt
vodkaboy22
addikt
Persze azt is hozzá kell tenni, hogy még könnyen ki is nyírhatod őket, ha vesekarakterisztikájúak, mivel akkor a fantom táp rossz helyre kerülhet!
-
#40900
vodkaboy22
addikt
PHM
#40899
-
#40858
vodkaboy22
addikt
vodkaboy22
addikt
Halihó RLC mérőt (Komplex értékek mérésére és induktivitás kapacitásmérés állítható frekvencia mellett) milyet ajánlatok?
-
#40843
vodkaboy22
addikt
vodkaboy22
addikt
Haliho
Tud valaki egy komplett kapcsolási rajzot adni ami jó is 200-700W-os trueSinus-t előállító inverterhez ami a fali ingadozó 220-230-ból csinál stabil tiszta 50Hz-es 230-at? (Tennék még utána egy 500W-os biztonsági transzformátort.) Mielőtt kérdezitek speciális mérőműszerhez kell. (e-miki.) -
#39545
vodkaboy22
addikt
CPT.Pirk
#39536
vodkaboy22
addikt
válasz
CPT.Pirk
#39536
üzenetére
Ilyet csináltam már lovasismerősömnek.
Az +-41V-ról ment.
De kell egy kis módosítás.
Az végMosfet-eket duplázd. Mindegyik gate-jére egyenként tegyél 150Ohm-ot. Illetve mindegyik source oldalára 0.22Ohm/5W-ot tegyél.
A kimenet 10Ohm/68nF + soros L tagot hagyd ki nyugodtan... Tehetsz viszont a kimenetre 2-3kOhm/2W-os ellenállást. Kicsit lehet növelni a nyugalmi áramát de csak óvatosan mert hamar sok sok ampert fog kajolni...
Tápra elég érzékeny így ajánlom hogy használj fojtót és lehetőleg oldalanként 10mF kondit.
Mondjuk így.
Dióda > 470-1000uF > L tag (40-60W-os trafó 3-6V-os szekundere lehetőleg 1Ohm alatt Rdc-vel. ) > 10mF > wima 1uF
Nagyon jól szolt egy pár mission 703-massal. -
#37994
vodkaboy22
addikt
vodkaboy22
addikt
Na jönnek az érdekes kérdések:
Teljesen differenciál erősítőt akarok építeni (bemenet kimenet) csövest...
Tehát bemenet + - föld kimenet + - (hangszóró)
Ezt két egymásba forgatott sima erősítővel akarom elérni, magyarul hídkapcsolásba akarok csövest csinálni.1. Mivel csöves és OTL ezért a végére kell kondi 40-80uF fólia kondit akarok tenni, de ha jól gondolom elég csak az egyik oldalra tennem (már így se folyik DC a hangszórón)? Jól gondolom? Persze a bedugás miatt koppanást elkerülendő az egyik oldalt amit kondenzátor csatolok azt egy 100-200kOhm-al összekötném a másik oldallal. (Gyakorlatilag ezzel az ellenállással lenne párhuzamosan kötve a hangszóró.)
2. Ha a bemenet is differenciált ugye, akkor hogy a manóba tegyek pótmétert?! 2db Stereo pótméter ?
Csak van jobb megoldás. (Hogy érdekes legyen a két csatorna még galvanikusan is el lesz választva, tehát 2 táp 4 db erősítő egy dobozban
6 vagy 8 cső + 2 dióda cső )Válaszokat köszi?
Aki tudja mi annak leírom, hogy 2db Morgan Jones-t akarok hídba kötni
-
#37937
vodkaboy22
addikt
Lompos48
#37916
vodkaboy22
addikt
válasz
Lompos48
#37916
üzenetére
Mi volt mi volt egyértelmű... Elektroncsöves táp
Sima analog-tárolós tektronix 464-es skópom van.
És számomra induktivitás mérés lenne a fontos, meg kapacitás.
Na most induktivitásra mérési módszer amit kiötlöttem.Multiméterrel sima DC ellenállás tekercsen lemér > R valós elem.
50-1000-10000 Hz-es 2Vrms mérőjel (szinusz) mellett és egy jól ismert ellenállás érték (1k 0.1% ) skóppal rámérek az induktivitásra és az amplitúdóból Vrms-t számolok az ellenálláson folyó áramból meg megkapom az áram értékét > Ohm törvény > tekercs impedancia megvan. > Impedanciából és DC ellenállásból hogyan tovább? Fázist így hogy tudnék mérni? -
#37911
vodkaboy22
addikt
Lompos48
#37909
vodkaboy22
addikt
válasz
Lompos48
#37909
üzenetére
A héten legalább 3szor mértem 700Vdc körül...
De ezt jó tudni, hogy a kés multimanok tranyó mérése inkább blöff...Értelmesebb RLC mérő hol kezdődik? (több száz ezres agilent 4-5 kábeles mérőt nem akarok venni az valahogy nem fér bele a keretbe... és in-circuit mérést se kell nagyon csinálnom... viszont jó lenne pontosabban mérni hogy pontosan tudjak rezonancia értékeket)
Esetleg scope mellé van valami kiegészítő "felszerelés" módszer? -
#37409
vodkaboy22
addikt
tornas
#37408
vodkaboy22
addikt
válasz
tornas
#37408
üzenetére
Mint hegesztős szaki és mint villanyos mondom hogy elég nagy fába vágnád a fejszéd ha ezt akarod...
Normál passzív egyenirányítás nem jó több szempontból is...
Gondolom MMA eljáráshoz lenne a dolog. Na most a probléma hogy a hegesztő berendezés Ívhossz/feszültség karakterisztikája és az Ívhossz/áramkarakterisztikája egy nagyon fontos dolog. Ha ezek nem az adott eljáráshoz az adott módon vannak optimalizálva akkor nem hegeszteni de még taknyolni sem fogsz...
Érdekes módon az egyszeri trafó MMA-hoz megfelelő karakterisztikát ad. Ha ezen javítani akarsz akkor lehet Dióda hidas egyenirányítást alkalmazni, de a kondit felejtsd el mert változtat a karakterisztikán rossz módon.
MIndenesetre a tuti az Tirisztoros aktív szabályozás építése lenne. De ezt mire megtervezed megcsinálod ... Olcsóbb 100 000ért egy jó inverteres hegesztőt venni...
Sajnos tapasztalatból mondom, hogy értelmes hegesztő elektronikát nem tudsz anyagáron se olcsóbban venni mint már egy kész jó ESAB- REHM- GYSMI gépet venni.
Ha nem is 100km-eket de 5-10km varratot lehúztam már pár sűrű év alatt sokféle eljárással és oktattam is a dolgot. De a műegyetem pont azon a tanszékén vagyok amely egyedül foglalkozik az egyetemen ezzel a témával. Nem akarok neked rosszat így azt kell ajánlanom, hogy inkább gyűjts egy jobb inverterre...
140A folyamatos hegesztéshez 300A/80V/6kW tirisztor kell ilyenből nem is egy. Nem egyszerű ilyet egyáltalán beszerezni is... -
#37369
vodkaboy22
addikt
vodkaboy22
addikt

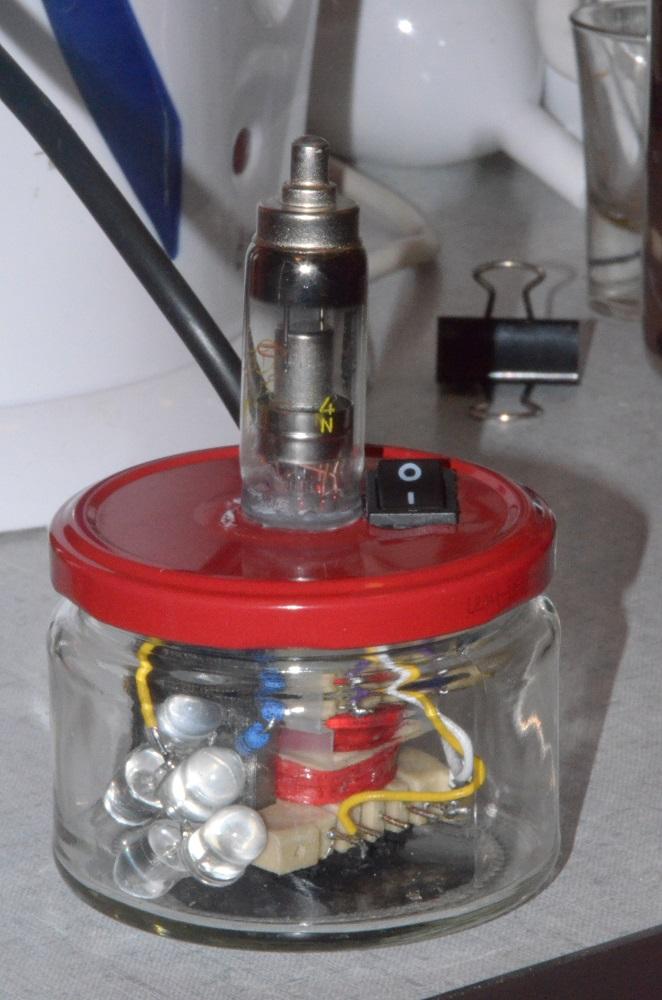

Hehe megcsináltam a trafó led-es kis díszvilágítást aranyos lett és nem villog észrevehetően.
Igen a cső is bevan kötve sorba a led-ekkel. De hidegen nem sem ránt többet a cső mint 0.11A. Felmelegedve meg 0.09A-ra áll be. (6.3V-on ennek a csőnek ennyi is a fűtése.)
Kis dísz lett ismerősnek. -
#37356
vodkaboy22
addikt
vodkaboy22
addikt
Ha 12Vac-s trafó után egyenirányítás nélkül led-et rakok (persze megfelelő előtét ellenállással) akkor az 50Hz-en vajon idegesítően fog villogni?
Vagy ha teszek egy 1 - 2 uF fólia kondit az előtét ellenállással párhuzamosan az mennyire fogja lassítani/változtatni a villogást? -
#37193
vodkaboy22
addikt
Kernel
#37192
vodkaboy22
addikt
válasz
Kernel
#37192
üzenetére
Nem szereti értem ok !
(Az a baj ez nekem is rég volt és én se akarom felfrissíteni, most úgy is le vagyok kötve olyannal amit lehet fel se tudok fogni elektron-diffrakció-t befolyásoló tényezők feltérképezése titán felületen )
Különben egy elég komoly kis Miyachi Unitek géppel dolgozom az egyetemen, így a ponthegesztéshez elég jól értek. Számomra 1-2 másodperc 500A már bőven elég lenne. -
#37188
vodkaboy22
addikt
Lompos48
#37186
vodkaboy22
addikt
válasz
Lompos48
#37186
üzenetére
De sejtem, hogy csak pulzáló egyenáram megy sőt ez nyilvánvaló is volt. Nem ez a lényeg, sőt!. Egy trafó átvitele a változó mágneses tértől függ. Elméletben ha egy végtelen hosszan és erősen eső sima jelünk van akkor azt is át tudjuk transzformálni. Nem kell a transzformátornak 0-án való kereszteződés. Sőt több kapcstáp is csak pulzáló egyenfeszről megy. (Spektrális felbontásban is szokták jelölni a DC-t ha van és precízek, persze nem az log0-ban
) Elvégre még az FFT is tudja a 0 a frekvenciás komponenst. És a fourier transzformációban ez egyértelmű is. De nem ez a kérdés.
A kérdés, hogy folyamatos lemágnesezettlenség okozza-e a problémát vagy nem? -
#37184
vodkaboy22
addikt
Lompos48
#37183
vodkaboy22
addikt
válasz
Lompos48
#37183
üzenetére
Az jogos, hogy pulzált egyenáram lesz de annak a spektrális felbontásában nincs DC komponens. Vagy a mag folyamatos lemágnesezettlenségéből lenne a gond?
Itt egy fullwave rectified sine spectrális felbontása ebben honnan lenne DC komponens?
Persze hogy szaggatná a biztit sokkal többet kajolna... Mivel 100Hz-en már sokkal effektívebb egy sima hálózati trafó akár lágyvasmaggal is.
-
#37180
vodkaboy22
addikt
Lompos48
#37178
-
#37173
vodkaboy22
addikt
vodkaboy22
addikt
[link] Pl fogok 2db nagy 24-36V/230V 500W-os trafót (Ilyen van. ) A 2 secundert egymás felé forgatom és közéjük graetz hidat rakok. A második trafó után még egy graetz híd és a harmadik a hegesztő trafó. Így van 200Hz/230V-om ugye?
Már csak jó nagy graetz és trafók kellenek.
De ha a hálózatra primer oldalra teszek graetz-et és utána a hegesztő trafót az is már 100Hz/230V-ugye? -
#37172
vodkaboy22
addikt
PH-User
#37167
vodkaboy22
addikt
válasz
PH-User
#37167
üzenetére
Lemaradtam volna?! hihi lehet.
És mire jutottál csinálsz egyet?
Én mint hegesztési szaki számolgattam és nem rossz ötlet. Bár a tuti akkor lenne, ha valahogy ezt a trafót 200-400Hz-es 230V-os tápfesszel tudnám megtáplálni. Erre ötlet?
Különben vastag réz kábelem van. Trafóm van. CériumRéz hegesztő elektródám van. Egy vacak relés primer oldali megszakítót meg tudok csinálni pikpak -
#37166
vodkaboy22
addikt
vodkaboy22
addikt
Van egy kicsit elvetemült ötletem.
Van egy mikroból kihentelt nagy 5-6kg os trafóm.
Kiszedném a 2kV-os szekunderét és helyére begyömöszölnék kb 1 menet 7-10mm-es sodrott réz vezetéket.
A trafó primerjét egy 16Amperes relével szabályoznám. És kész a kb 500A-es ponthegesztő. Vélemény? -
#37124
vodkaboy22
addikt
vodkaboy22
addikt
Üdv üdv Lenne egy merész kérdésem
Van egy QQE06/40 -es nagy dubla tetrodám. Ezt akarom csöves stabilizátortápban a soros elemként használni.
Tetrodát használnak, így regulálásra? Nem lesz az túl zajos? Illetve mivel OA3 csövet (voltage regulator) nem találok 63V-os vagy hasonló Zener diódát tennék stabil fesznek ez mennyi zajt jelentene? Vagy van más jobb megoldás? -
#36969
vodkaboy22
addikt
vodkaboy22
#36967
vodkaboy22
addikt
válasz
vodkaboy22
#36967
üzenetére
Én novemberben cseréltettem a betört nexus 7 kijelzőmet 45k volt...
-
#36967
vodkaboy22
addikt
gyenesmartin
#36966
vodkaboy22
addikt
válasz
gyenesmartin
#36966
üzenetére
Nem hiszem hogy lehet mert itt a hajlékony részek könnyen lehet hogy poliamidból vannak amit ha megsütsz... Illetve sok olyan alkatrész van az FR4+ HDI nyákra integrálva amit te nem vagy nehezen tudsz leforasztani de le kell mert azokat nem sütheted meg.
-
#36965
vodkaboy22
addikt
Lompos48
#36964
vodkaboy22
addikt
-
#36522
vodkaboy22
addikt
moha21
#36521
-
#36048
vodkaboy22
addikt
Lompos48
#36046
-
#35993
vodkaboy22
addikt
szoke12
#35992
vodkaboy22
addikt
válasz
szoke12
#35992
üzenetére
Referencia ? Egyáltalán az hogy 1 vezetéket odakötsz egy másik cucchoz referencia nélkül az mit is ér?!
Bemenet ha asszimetrikus (az mert csak ' 1' bemenetet látsz valóságban a másik a föld.) akkor arra kell a jel forró pontját kötni a hideg pontot meg a földre.
Kimenetet szintén így mert az is asszimetrikus. -
#35991
vodkaboy22
addikt
szoke12
#35990
-
#35923
vodkaboy22
addikt
CPT.Pirk
#35922
vodkaboy22
addikt
válasz
CPT.Pirk
#35922
üzenetére
Én pont hogy ha olcsót akarok akkor lomex 5000-6000 ft körül már nagyon korrekt fekete fém műszerdobozok vannak.
Csak ha komolyabbat akarok látok neki egyedinek. (Fa vagy sárgaréz dobozlás.)
Az anyagár a munkaidő mind mind több az 5000ft műszerdoboz minőség eléréséhez... Ha olyat akarnák saját magam akkor legalább 9-10k lenne munkával. -
#35578
vodkaboy22
addikt
vodkaboy22
addikt
Na ez mi?!

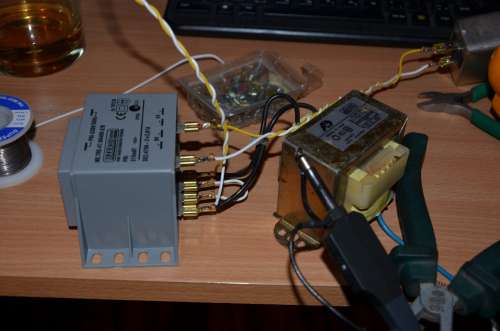

Összeraktam a következő kis csöves erősítőm trafóit és ezt mértem...
Az első trafó 45VA 2*9V sekunder ezeket sorosan kötöttem és rájuk agattam egy kb 50W-os halogénlámpa trafót aminek 12Vos oldalára ragtam a 18V-ot, így a második halogén trafó kimenetén terheletlenül 287Vac-t mértem ez még ok, de a trafó elég jól remegett...
[/L(L:/dl/upc/2013-10/03/187109_ghtxkno53uorpqdl_dsc_0252.jpg)
(/L)

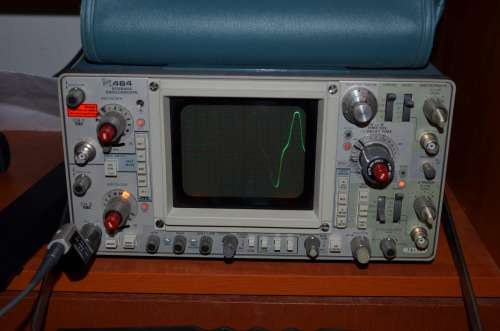

EZért skóppal rá mértem a 287Vac-s kimenetre és ezt láttam:
Ok hogy pont rosszkor fogtam el már szétszereltem a skópot nem csinálok új képet, de szerintem látszik itt valami gikszer van mer ez nagyon távol van a sinustól... Az egész rendszer elé a hálozat felé egy EMI filter volt még téve azt slusz, az nem hiszem hogy ennyit változást okozna...Az érdekes az hogy maga a hálózat ennél szebb (szokásos magyar csonka tetős szinusz)
-
#35481
vodkaboy22
addikt
szaszayanou
#35478
vodkaboy22
addikt
válasz
szaszayanou
#35478
üzenetére
10/150k-ban inkább romlik a helyzet.
10k/100k-t tudom csak ajánlani.
Csöveket újonnan e88cc-t 7-8000 ezer ecc88-at 3-5ezer. Foglalat 400-800. Használtan persze a többi is olcsó és NOS e88cc-k is vannak, vagy alig használtak. -
#35480
vodkaboy22
addikt
darvinya
#35477
-
#35476
vodkaboy22
addikt
darvinya
#35474
vodkaboy22
addikt
-
#35472
vodkaboy22
addikt
szaszayanou
#35471
vodkaboy22
addikt
válasz
szaszayanou
#35471
üzenetére
Én csináltam, ha visszacsatolás akkor 10k-100k-val érdemes csak. Mással nem ajánlott (Próbáltam.)
10k-68któl erősen növekszik az alapzaj. 10k-150k-tól meg kisimpedanciás fejes felé erősen növekszik a kimeneti impedancia, így csökken a damping. Nem jó
10k-100k vagy nagy impedanciáshoz építve a morganjones-t visszacsatolás nélkül 20-40uF fóliával elektrolit kondi nélkül a végén! -
#35430
vodkaboy22
addikt
vodkaboy22
addikt
Ha van egy telepem ami fix bias feladatot látna el egy áramkörben és ezen a NiMh telepet konstans 7mA-t akarok folyton átengedni akkor mekkora legyen az a AA telep? És ha ilyet alkalmazok akkor az miért jó/nem jó?
-
#35397
vodkaboy22
addikt
vodkaboy22
addikt

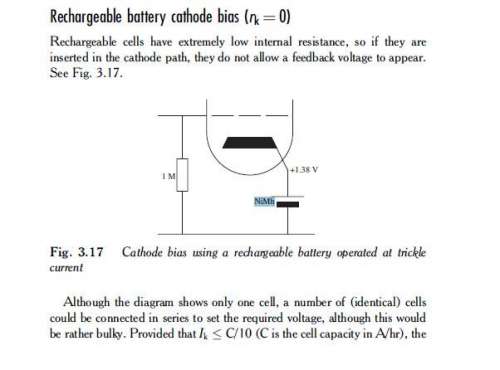

Halihó csöves erősítőben katód-bias ellenállást akarom cserélni NiMh akksira. Ha kb 7mA-re számolok akkor mekkora kapacitású 1.2V-os AA akksit tegyek? (És ha 2db akksit teszek 2.4V akkor mekkorát? )
Köszi a válaszokat. -
#35278
vodkaboy22
addikt
sketchifun
#35277
vodkaboy22
addikt
válasz
sketchifun
#35277
üzenetére
Veszek 2őt!
Tényleg vegyek? vajon kiküldik ennyiért??? -
#35262
vodkaboy22
addikt
vodkaboy22
addikt
-
#35164
vodkaboy22
addikt
CPT.Pirk
#35163
vodkaboy22
addikt
válasz
CPT.Pirk
#35163
üzenetére
Ötletek
Fütés 0-át és anódtáp 0-át 1-Ohm-on kapcsold össze.
Lehet 170Vdc-ről is és 280Vdc-ről is üzemeltetni a morgan jones-t gyakorlatilag változtatás nélkül. (Hangban kicsit eltér a 2-ő de, ha kisimpedanciás fejest használsz akkor ajánlom a nagyobb feszkót. )
Schootky-k elhelyezését okosan könnyen kinyírhatja a közelid dióda cső melege. (honnan szereztél nagy feszkos schottkyt??? )
Rakjál minden egyes diódával párhuzamosan egy 1-10nF-os fóliát (4db).
Fűtés legyen tényleg jól szűrt, mert stabilabb lesz a cső hőegyensúlya.
Én azért az anódtápba a legelső kondi után egy nagy trafó primerjét fojtónak beraknám!
U / I ripple-t nagyban csökkenti és az jó!
Tápba minden elektrolittal párhuzamosan rakj egy fóliát is!
Ha nagyimpedanciás fejest használsz akkor 20-40uF fóliát tegyél csak a kimenetre ne elektrolitot! Megdöbbentően jó ! (min 150Ohm-os fejes kell.)De szép remek rajz és hajrá! Én most kezdtem neki a többedik Morgan jones-omnak
-
#35128
vodkaboy22
addikt
Lompos48
#35119
vodkaboy22
addikt
válasz
Lompos48
#35119
üzenetére
De a trimmerben nem a zaja miatt nem hiszek hanem abban hogy hamar tönkre megy és akkor lesz zajos (hallhatóan is.) Föleg egy csövesben ahol lehet jó pár fok van
(nem vagyok audiofool, hogy ellenállások közti hangot különböztessek meg péntek este két sör után és erről utána világot akarjak megdönteni. ) -
#35116
vodkaboy22
addikt
CPT.Pirk
#35114
vodkaboy22
addikt
válasz
CPT.Pirk
#35114
üzenetére
Én hogy biztos nem tennék jelútba zajos trimmert az biztos...
MJ-nek visszacsatolását ne zavard próbálkoztam vele nem tesz jót neki. (Vagy 10k/100k )
Amit megtehetsz kisebb probléma nélkül
1M-val párhuzamosan 47k és DAC kimenetre 22k. Így nem fog a visszacsatolásba beleszólni.
Vagy 1:10-es jó trafó
De szép lesz a kapcsolás. -
#35024
vodkaboy22
addikt
CPT.Pirk
#35020
vodkaboy22
addikt
válasz
CPT.Pirk
#35020
üzenetére
De quartz oszcillátor már ehhez a projecthez elég jó.
Annyira nagy elkó azért kell (Low ESR & IMP kell ráadásul), mivel a digit IC-k tápvonalon kihathatnak egymásra és erre a DAC IC "nem jól reagál" (Növeli a mintavételi hiba esélyét és zajosabb jelet fog adni a konverter a belső analog részének). Ha megnézel egy profi labor DAC-ot. Ott minden digit IC-hez közvetlen közel van saját stab kocka nagy kondival párosítva ott egy műszerben akár 10-20db stabIC is lehet. (Láttam hasonlót.)
Én sem hiszem, hogy a felsorolt dolgok mind ég és föld különbséget adnak csupán leírtam azt amit olvastam és tapasztaltam. Nem tudom, hogy ezek többsége mekkora különbséget adnak hallható szinten mindenesetre én maximalista módon sokat megfogadnék belőle. -
#35017
vodkaboy22
addikt
CPT.Pirk
#35014
vodkaboy22
addikt
válasz
CPT.Pirk
#35014
üzenetére
Saját tapasztalat és utánolvasással összegyűjtött tippek trükkök usb-s DAC-hoz, hogy profi legyen.
1: USB 5V-át ne használd semmire (maximum jelszinten, hogy be van dugva-e vagy nem)
2: 2db galvanikusan is független táp Digital oldal DAC és IC-khez és Analog oldal. (Ha trafós leválasztás után kell még egy analog fokozat akkor annak is még egy galvanikusan független táp) Magyarul min 2trafó.
3. Legtöbb fő IC-nek saját stab IC! (Pl DIR9001, PCM290x, jelútban lévő más IC-k is.) Analog oldalán nem kell azért minden műverősítőnek saját stabIC. (Ez azért van mert ezek a digit eszközök a tápvonalat nagyon zajossá tehetik és ha párhuzamosan vannak egymással tápon kapcsolatban egymásra hatással lehetnek.)
4. Használj saját oszcillátort! (Ne műverősítőset hanem kvarcosat, hogy meglegyen a korrekt órajel és így minimális legyen a jitter.)
5. A digit IC-ket SMD-vel old meg és egymáshoz minél közelebb kis helyen legyenek rövid kapcsolatokkal.
(itt előny a 3 rétegű nyák ugye a középső GND-nek.)
6. Tápokban a stab IC-k után tegyél legalább 1000uF kondit és közvetlen a digitIC-khez tantál 10uF + kerámia X7R 10-100nF
7. Ajánlatos táplábhoz az ICknél közvetlen közel 100Ohm/100Mhz-es ferritbeed tétele.
8. Ha 3.3V-os táp kell akkor azt ajánlatos megoldani 2 stabIC-vel. 2 lépcsőben és a két IC közé is tegyél 1000uF kondit.
9. Analog oldalt érdemes 24V-ról FET-el megoldani ha feszültségjeles a DAC kimeneted, vagy +-12V-al jó műverősítővel neminvertáló kapcsolásban (OPA2134, LM4562) Az LM mivel nagyon gyors körültekintett körítést igényel ne gerjedjen de megéri használni mivel audiofrekvenciás célokra van kifejezetten tervezve.
(LM4562 = Lm49720 csak más név de ugyanaz a monolit)
10. Minden jelkábel legyen rövid árnyékolt.
11. 2db csillagponti földelést igényel (egy digit egy analog), ha gondolod 1Ohm+ 100ohm/100Mhz-es ferritbeadel sorosan összeköthető (ez elrendezés függő és ide már hogy jó legyél kell scope.)
12. Érdemes Balanced csatlakozást is kitennék (XLR), ha van hozzá erősítőd. (Jobb jelzaj viszonyt ad többek között.)
13. Analog táp Digit táp között is legyen árnyékolt fal illetve ők a kapcsolástól is legyenek árnyékolva.Korrektebb táp elrendezés de még nem 2trafós.
Természetesen ez már komolyabb drágább út is lehet de amit tudsz és megvalósítasz belőle az segíthet.
Sok kicsi sokra megy -
#35007
vodkaboy22
addikt
CPT.Pirk
#35003
vodkaboy22
addikt
válasz
CPT.Pirk
#35003
üzenetére
Az és kapu ha nincs USB bedugva folyamatos jelet ad, így a dac önkényesen nem szál el valahova... Hanem garantálhatod, hogy egy pontra áll mindig (hardveres mute, ha nincs bedugva az USB). És az NAND kapu.
Két galvanikusan is független táp kell.
De ha ajánlhatok akkor legyen az 3 is
és a DAC-ból kijövő jelre a kondik után tegyél egy-egy kis kicsat trafót ami után ha kell analog erősítés még akkor ugye a harmadik tápot oda. (1Vrms-nél már biztos nem kell.)
Trafónak: Monacor Ezekből 2 van otthon nagyon jók én is majdani saját DAC-omnak tartogatom! (Phono fokozat után illetve gyári DAC után próbáltam!)
De ha a DAC chip a 600 Ohm-ot nem bírná (adatlap) akkor tegyél elé egy kis FET-es sourcekövető fokozatot.
Nyáron tervben saját DAC-ommat ugyan megterveztem és rengeteg hasonló ötletet szereztem innen onnan csak még nem építettem meg.
A morganjones-nak meg 1Vpp jel már bőven elég ezt is érdemes figyelembe venni mer ha szegényke 2.5Vrms-t kap akkor baromira le kell majd tekerni a potit ott meg már nagyon kevés poti szimmetirkus. -
#34919
vodkaboy22
addikt
Lompos48
#34918
vodkaboy22
addikt
válasz
Lompos48
#34918
üzenetére
Nem kell nagy cég elég egy jól felszereltebb egyetemi tanszék... Éhbérért megcsinálják
Hasonló munkát IC-set nem csináltam de mikrohegesztéseset igen. Találd ki mi is volt a technólogia és a végén még egy köszönömöt is alig kapsz érte mert ugye ez sunyi munka... Te meg csak pislogsz a sok EM előtt töltött óra miatt. -
#34917
vodkaboy22
addikt
Reggie0
#34915
vodkaboy22
addikt
válasz
Reggie0
#34915
üzenetére
A másik módszer kicsit drágább de FPGA-ra is sokszor biztos módszer.
Elektronmikroszkópia vegyítve Atomerő mikroszkópiával. (Nem sima AFM detectort használnak hanem vagy alagút detektort vagy mikro elektromágneses érzékelő detektort. EM-nél se SE-t vagy BSE-t ott is vannak speciális IC vizsgáló detektorok. ) Persze ezek a drága módszerek már azt a kérdést is felhozzák megéri-e?
Nyílván egy AMD-nek vagy éppen egy Intelnek megéri egymástól "tanulni" de ők okosan csinálják és nem másolnak egy az egybe.
De állítólag volt idő amikor a xilinx őtleteit lelopták más FPGA gyártók is.
Erre egyik ismerősőm azt mondta, hogy 1szerűbb egy 15fős jól felszerelt csoporttal megtudni pontosan mi is van egy csipben mint egy 500 fős csoporttal csinálni egy hasonlót. -
#34886
vodkaboy22
addikt
Lompos48
#34885
vodkaboy22
addikt
válasz
Lompos48
#34885
üzenetére
Én meg friss "szaki" vagyok mint a frissen sült kenyér és engem is felháborít az, hogy egy vacak mikrovezérlő hiba miatt már teljes panel lapot kell cserélni! Bakker hol van itt a "greenpeace" hehe mármint hol van itt az értelmes nyersanyag megtakarítás amiről annyit "papolnak", nem ha meghal valahol egy tranyo akko vegyél még egy teljesen új eszközt gipszjakabkám...
Az lehet számomra nem ideális és maradok a légmagosnál. Csak rengeteg menet kell.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
[/L
(/IMG)[/L]](http://cdn.rios.hu/dl/upc/2013-09/29/187109_wsadu9zxyeh0fn2g_bias.jpg "[L:/dl/upc/2013-09/29/187109_wsadu9zxyeh0fn2g_bias.jpg](IMG:/dl/upc/2013-09/29/187109_wsadu9zxyeh0fn2g_bias.thumb.jpg)(/IMG)[/L]")
és a DAC-ból kijövő jelre a kondik után tegyél egy-egy kis kicsat trafót ami után ha kell analog erősítés még akkor ugye a harmadik tápot oda. (1Vrms-nél már biztos nem kell.)
Új hozzászólás Aktív témák
ekkold- GOPRO Hero 11 BLACK - 5.3k akciókamera - 2 akku, tartozékok (5.)
- DJI AVATA 2 Fly More Combo 1 akku - drón szett DJI Goggles N3 FPV szemüveggel
- Sony PlayStation 5 ( PS5 ) Sony PlayStation VR2 Csomag
- Dell Precision 7680 Eco FHD+ 13600HX 14C / 16G D5 / 1T G4 workstation
- Gigabyte GA-Z68A-D3-B3 LGA 1155 alaplap
- BESZÁMÍTÁS! Samsung T22E390EW TV monitor garanciával hibátlan működéssel
- Gyors, Precíz, Megbízható TELEFONSZERVIZ, amire számíthatsz! Akár 1 órán belül
- VÉGKIÁRUSÍTÁS - REFURBISHED - HP Elite / ZBook Thunderbolt 3 docking station
- BESZÁMÍTÁS! ASUS TURBO RTX 3090 24GB GDDR6X videokártya garanciával hibátlan működéssel
- Targus Universal USB 3.0 DV1K-2K Compact docking station (DisplayLink)
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
