bizarr
újonc
Jó napot kívánok mindenkinek.
Úgy ahogy a tv vásárlásnál rengeteg tanácsot adnak de a vége az: menj be a boltba és amelyiknek a legjobban tetszik a képe vedd meg..................
Tehát akkor ha amatőr hobbista vagy a legegyszerűbb ha következő képen építesz zárt hangfalat. A hangfal szélessége a mélysugárzó átmérőjénél legyen 8-10cm-rel szélesebb. A magasságát úgy kell megválasztani, hogy oda férjen(nek) a közép és magas sugárzó. A két oldal ne legyen maradék nélkül egymással osztható. (Természetesen sosem a kül. hanem a jelméretre értendők a méretek). A mélységét a nagyjából kiszámolt mérethez képest 15cm-rel mélyebbre kell hagyni. Old meg, hogy a doboz hátulja ki- be húzogatható legyen.
( A legegyszerűbb ha nagyon pontosan összecsiszolod az elejét meg a hátulját és úgy rakd össze hogy a hátulját ne csavarod be csak távtartónak használd). Addig mozgatod a hátulját előre hátra amíg a leg optimálisabb lesz a hangja . Amatőr módon, hogy biztos jól tömített legyen a doboz amíg állítgatod tegyél kívülre körbe gyurmát és mindég nyomd jól oda. Bejelölöd, a fölösleget levágod és véglegesen rögzíted a hátulját.
Akár komolyabban is meg lehet építeni egy ilyen állítható zárt dobozt és bármilyen ismert- ismeretlen mélysugárzónak be lehet lőni a doboz térfogatát.
Az enyém nagyon jól szól és nincs a "bogár" , hogy hátha lehetett volna jobbat..................A hangfalat ugyanúgy kell behangolni mint a hangszert.....................Üdvözlettel Vastag Zsolt
-
Rover623
félisten
Ez az "éles" egy gyerekkori berögződés... kis kölyökként neveztük mindig így a kis piezzokat, nem hiszem más hívja így.
Nekem az volt az első gondolatom, hogy nem teljesen magyarajkú környéken nőttél fel...valamelyik határközeli szlovák településre tippeltem...
(És nem is tévedtem sokat, csak az oldalt vétettem el...
)Amúgy: gratula a kitartásodhoz és riszpekt a kreativitásodnak!
-
#77
PR0JECTNR56
addikt
PR0JECTNR56
addikt
Szép munka, külsőre roppant megnyerő lett.
-
Daffchy
őstag
HCgamer: Köszönöm, örülök, hogy tetszett!
djgeg: Köszi!
Jim Tonic:
-Nálunk sajnos nem lehetett kapni ilyen ragasztót, ajánlották nekem is, de egy hetet kellet volna rá várni anno.
-Az előlap ragasztva van, a csavarozás díszítés, nem véletlenül van annyi csavarral körberakva, ha süllyesztem semmi értelme, épp ez a lényeg, hogy látszódjon...
-A magas sugárzót nagyon sokan nehezményezik, arra fentebb már megválaszoltam mi a terv.Aftereffect: Ha elolvasod a cikk legelejét rájössz miért OSB lapból készült!
ELP: Köszi!
Igen a magas... néhánnyal fentebb megválaszoltam! domperke: Köszönöm!
shalafi66: Igazad van, ez nem DIY, Media-ban vettem karácsonyi akcióban...
-
8th
addikt
válasz
shalafi66
#67
üzenetére
Mindjárt az elején így kezdi: "Előre leszögezem, nem vagyok "audiophile" emberke, sem hangfaltervező, sem asztalos, semmi egyéb ami kapcsolódna hangfalkészítéshez. Ezért kérek mindenkit, úgy tekintsen a cikk szerzőjére, mint hobby barkácsolóra és zeneszerető emberre! Köszönöm!"
Nem kell egyből a vérét szívni.
-
Bogyo72
csendes tag
Sziasztok!
Aki esetleg komolyan érdeklődik, az itt nézzen szét:
http://www.troelsgravesen.dk/Diy_Loudspeaker_Projects.htmTeljes leírás, képek a készítésről, keresztváltók, hangszórók, mérések. Persze ezek nem magyar pénztárcához mért rendszerek, de nézegetni is gyönyörűség egyiket-másikat!
Egyébként én is saját készítésű rendszeren hallgatok zenét, Monacor hangszórókkal.
http://monacor.bolt.hu/879-hangtechnika/982-hangszorok -
ceia
őstag
Jó lett a cikk, pláne, hogy az első! Én is csináltam már néhány hangfalat, persze csak nagyon amatőr szinten.
![;]](//cdn.rios.hu/dl/s/v1.gif)
Bár én megrögzött sztereó párti vagyok, jó volt olvasni a hangfalak készítéséről. Ez a magassugárzó elhelyezés tényleg nem szerencsés megoldás. Így nem kiegyenlítetten hallod a hangját. Viszont neked kell elégedettnek lenni vele, tehát ha számodra így is szép a hangzás, használd így, és legyen benne sok örömed! -
#63
franconero
csendes tag
franconero
csendes tag
15-20 éve én is építettem saját hangdobozt, egy 9. emeleti panellakásban. Óriási és hosszantartó meló volt megfelelő szerszámok és megfelelő hely hiányában. Videoton mély, Orion közép és noname magassugárzó van benne, a hangváltót magam forrasztottam tekercsekből, kondenzátorokból. Commodore 64-re írtam programot, amivel változó frekvenciájú hangot tudtam kiadni, hogy kikísérletezhessem a reflexnyílás méretét. Az én hangfalam nem lett ilyen szép, de hallgatható hangja van, a 2-es számú lakásomban máig is ez szól, természetesen nem egy high-end színvonal. Bulit viszont lehet vele tartani, egy kisebb kocsmát egyszer behangosítottam, ill. egyszer egy magánlakásban szilvesztereztünk, ki is jöttek a rendőrök...
A legfőbb tapasztalásom egyébként az volt, hogy a hangfalat készen kell venni.Ezt így életem közepe táján audiofil mániásként meg is tettem, ma a B&W régebbi felsőkategóriás állódobozai szólnak nálam. Egyébként az egyik legjobb hangfalmárka szerintem. A Rotel pedig szuper erősítőket gyárt, a fiamnak vettem egy RA-01-est használtan, 3 hétig nálam volt karácsony előtt, és meglepően elégedett voltam vele, pedig a sajátom 20-szor annyiba került.
Valaki írta, hogy a legtöbb megrögzött audiofil nem merne egy vaktesztre benevezni. Hát én be mernék, pedig voltam már jópár hazai és külföldi high-end kiállításon, van viszonyítási alapom.
Az viszont igaz, hogy a kiadott pénz legtöbbször nincs arányban a hangjavulással, egy szint után már csillagászati összegeket kell beinvesztálni minimális javuláshoz. -
#27483136
törölt tag
Szia

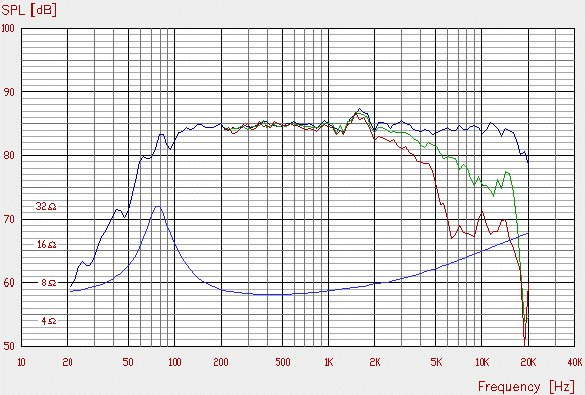

És először is gratula.Az alábbi képen láthatod, hogy egy hangdoboznál mit okoz, ha különböző szögekből hallgatod. A mély hangok terülnek, szinte mindegy is merre áll a hangszóró. A magasak viszont kifejezetten nyalábban terjednek, ezért fontos, hogy feléd nézzen a magas sugárzó.
-
#60
Aftereffect
tag
Aftereffect
tag
Kár, hogy nem rétegelt lemezből csináltad..
Előlapi duplázás és oldalsó filc se kellett volna. -
Melóban vagyok, részletesen még nem végeztem az olvasással, de pár jó tanácsot adnék, ha elfogadsz, az én építési tapasztalataim alapján:
- Létezik ragasztó aeroszol. Nem folyik, nem fújod vastagon, tized annyi idő, stb. Kb. 100x jobb vele dolgozni. Én ezt használtam. Van olcsóbb is, akár negyedáron.
- Az előlapot ne csavarozd szemből! Ha mindenképpen úgy akarod, akkor tessék besüllyeszteni. Az belső kulcsnyílású csavar használata esztétikus, de ezt is illik besüllyeszteni. Azonban sokkal-sokkal szebb, jobb megoldás, ha előbb kerül fel a front, hátulról csavarozva, a hátlapot meg már bárhogyan felrakhatod. Akár a mostani megoldással is, ilyenkor a kárpitot csak félig ragasztjuk fel.Még valami, ami nem tartozik az építéshez, de szerintem hiba (vagy csak én nem értem). A magas-sugárzóknál a legfontosabb, hogy rád nézzen. Miért a mennyezetet nézi? Ilyenkor csak verődve fog eljutni hozzád, ami agyoncsapja az élményt.
-
Daffchy
őstag
válasz
Sennalacy
#50
üzenetére
Köszi! Milyen linkekre gondolsz? Igazából nem akartam még részletesebben leírni, mert így is 9 oldal lett, tudom, hogy sok minden nincs megmagyarázva, de akkor baromi hosszúra sikeredett volna. Ha elkezdem taglalni, hogy ragasztásnál először átkentem ragasztóval az egészet, azt beszívta a fa, így másodszori kenésre már rá lehetett rakni a kárpitot stb. akkor kb 15-16 oldal lett volna.
agressiv: Ránézek majd mi jót írnak...
RohamDroid: Köszönöm!
trufa12: Ááá, nem akartam Én gúnyolódni!
A magassal még boltolok valamit...tjozsi: Köszönöm hozzáértő hozzászólásodat!
Autodidakta módon egyszerűen nem tudom megtanulni ezeket, pl a linked ahol segítenek meghatározni a hangszóró paramétereit, sosem tudnám használni, ha valaki részletesen nem magyarázza el és ilyen ismerősöm nincs aki ezt ennyire vágná ezt a témát. Jó lett volna, ha tudom a B&W-k paramétereit, de akkor sem lettem volna sokkal előrébb, mert tervezni hozzá se ládát, se hangváltót nem tudtam volna... sajnos! A magashoz egyébként már a készítésnél is volt tervbe két darab 15x9cm-es üveglap ami kb 45'-os szögben lenne fel rakva és így sugározza a hangot előre, de a felfogatását még nem csináltam meg mindig. Bár csak magamat tudom ismételni, nekem így nagyon jól szól, szóval feleslegesnek éreztem és emiatt nem is nagyon szántam rá időt. A keményfa golyós megoldást Én is láttam már (rengeteget nézelődök net-en a high-end ládák között) és azt is fontolóra vettem. Esetleg még valami tölcsérszerű dolgot felé "eszkábálni" ami szétvetné a hangot. Majd egyszer kipróbálom...hcl:
-
Szép munka!
-
#53
tjozsi
csendes tag
RohamDroid
#51
tjozsi
csendes tag
válasz
RohamDroid
#51
üzenetére
Tisztelt Daffchy!
Most olvastam színvonalas cikkedet. A hangfal nagyon szép és biztosan jól is szól.
Valamikor (kb. 50 évvel ezelőtt), mikor elkezdtem hangfalakat építgetni, én is így csináltam. Vettem valami hangszórót - amit egyáltalán kapni lehetett - elképzeltem hozzá valami dobozt, megépítettem, aztán néhány heti hallgatás után kiderült, hogy valami nem az igazi. Vagy a mély volt kevés, vagy a közép volt sok, de valami rendszerint nem stimmelt.
Majd próbáltam gyári hangfalakat lekoppintani és ez esetben is hasonló tapasztalatra jutottam. Vettem könyveket és azokból kiderült, hogy a hangfal tulajdonképpen egy hangszer, csak úgy ritkán sikerül jót csinálni. Persze véletlenek vannak!
Ma már nagyon kiváló hangfalméretező programok érhetők el a neten Pl: http://www.linearteam.dk/default.aspx?pageid=winisd, csak hát ezek használatához alapból ismerni kell a használni kívánt hangszóró paramétereit (Thiele-Small).
Egy meglévő hangszóró Thiele-Small paramétereit házilag is meg lehet határozni, csak az egy kicsit macerás: http://sound.westhost.com/tsp.htm
Ha adott a doboz, akkor ahhoz kell hangszórót választani, ha van hangszóró, ahhoz kell dobozt méretezni. A program kiadja a bass-reflex nyílás méreteit is. Méretezni kell a hangváltót is, csak így lehet reménykedni a sikerben, ami még mindég nem biztos.
A hangfalad tetején fekvő csipogó a plafon felé sugároz, így kevés lehet a magasod. Ezt azért írom, mert a csipogók igencsak irányított karakterisztikájúak. Hogy előre is sugározzon, vagy legalábbis a vízszintes síkban, fölé kell lógatni egy 20-30 mm átmérőjű keményfa golyót kb. 100-150 mm távolságban. A távolságot legjobb kísérlettel beállítani. A hatás meglepő lehet! Ezt a módszert gyári hangfalaknál is alkalmazzák, pl: http://www.duevel.com/Produkte/EPlanets.shtml
Üdv: tjozsi
-
trufa12
addikt
Véleményen szerint ott jó a magas ahol van
érdekes koncepció
de ha azt vesszük el terjed a hang ,szóval lehet ez jóegyébként semmi gond sem a munkával sem a képekkel (OMG)
szerintem a végén az az írás nagyon önbizalom hiányos
v kicsit rejtettem gúnyos?
mert szerintem semmi gond nincs ezzel (és szerintem nem is volt olcsó )ezt összehozni ! -
#51
RohamDroid
aktív tag
RohamDroid
aktív tag
Nagyon jó lett !! Gratula hozzá : D
-
Sennalacy
aktív tag
Jó cikk gratulálok! Csak azt hiányoltam, hogy folyton a nálad hozzáértőbbek előtt szabadkoztál viszont a kedvet kapó esetleges lelkes amatőrökre nem gondoltál linkekkel, kicsit bővebb magyarázatokkal. Te is látod, hogy a profik az amatőröknek szánt tanácsaikkal is pillanatok alatt átmennek "kínaiba" és ha egyszer az ember fonalat veszít akkor könnyen elszáll a kezdeti lelkesedés.
-
agressiv
addikt
Teljesen máshogy szólt, főleg a közép és mély tartományban. Persze, ha egy igazán hozzáértő egyén hallgatná, akinek több százezres vagy milliós rendszere van, valószínűleg lesajnálná, de véleményem szerint nagyon korrekt kis hangja lett.
Egy mikrofonos mérés és behangolás hiányzik neki és máris jó lenne. A magasak viszont szemben a hallgatóval kell álljanak, mert nagyon irányított a hangjuk.
Ja és a Design az nagyon zsír.
-
-
fri
tag
Mintha a hangszóró oldalán lenne a csati a képeken...de lehet én látom rosszul.
Ha úgy gondolod, hogy érdemes a közzétételre, mindenképpen tegyél fel azokról is képeket !
Sokszor a nem mindennap építők, jobb cuccokat csinálnak mint azok akik már nagy pénzekért "dizájnolnak"
Sok sikert a továbbiakhoz ! -
Daffchy
őstag
tmarkee, vally: Köszönöm szépen a dicsérő szavakat!
raus: Köszönöööm!
Csak nagyjából értem amit mondasz. Ha a magas cseréjére szánom rá magam akkor megkereslek, ha nem gond és akkor részletesebben elmagyarázhatod a dolgot. Egyébként a magasak nem SAL márkájúak, ALDA magasak.fri: Köszönöm neked is. A mélyen egyébként alul van a csati és a hangszóró, elnézted szerintem.
A front részen csak a hangolócső van semmi más.
Ezután még barkácsoltam házilag egy PC házat, meg XBOX360 MOD-ot követtem el. Ha megtalálom a képeket, arról is megírom a cikket. -
fri
tag
Gratula !
Házilag, a leírtak szerint kezdőként, nagyon-nagyon nagy munkát végeztél !
A magasat én is furcsállom, de mai jobban meglepett, hogy a mélyen miért nem alulra tetted a csatlakozót. Akkor talán még letisztultabb lenne a mély.
Amúgy tök jó lett, kimondottan szép és a magasakkal tényleg egyedi lett.
Remélem nem hagyod itt abba a barkácsolást és láthatunk még több igényes kivitelelzést tőled.
-
raus
aktív tag
Nagyon nagy gratula a projektedhez
Király lett, öröm nézni hogy igényesen állsz hozzá és meg is valósítod az elképzelésedet nem kötve kompromisszumokat a műveletek alatt. Későbbiekre tanácsolnám egy pár jobb dóm magas sugárzó beszerzését, akár Tesla is lehet azok is nagyon jók és sokkal jobbak mint a Somogyi félék, pár ezer JMF darabjuk, vagy akár használtan valami jót idővel. Ha el tudsz csípni K szériás régi Focal inverz kevlár dómokat na azok kiválóak és jól együtt futnának a B&W-el. Valamint egy korrekt kis kétutas hangváltó építése, mondjuk egy egyszerű akár 6db/oktáv meredekségűt a mélynek. a Ká-Csa Audiónál lehet Bennic kondikat kapni azok jó hangúak, esetleg túrni is lehet légmagos tekercseket hozzá valamint MOX ellenállásokat a magashoz. fontos hogyszerintem elég érzékenyek a B&W hangszórók(90-91db/1W) ezért érdemes szintén hasonló érzékenységű dómokat keresni hozzá.Mivel írod hogy sokáig eldolgozik a B&W mélyközép ezért szépen megvágja magát úgyis. A dómot viszont szigorúan meredeken vágd meg legalább 12db/oktávval hisz garantáltan torzítani fog ha "leengeded". Szembe fordítsd inkább, hiszen tengelyirányban jobb a frekimenetük(lineárisabbak) tengelytől elfelé egyre furcsább anomáliákat produkálnak a dómok valamint a térleképezés a sztereó is jobb lesz, pontosabb. Lehet hogy most éteri sejtelmes tereket vélsz hallani néha ezzel az elrendezéssel de hidd el pontosabb a színpad ha feléd néznek a dómok.
Esetleg valami havert megkérhetsz aki az említett elektronikai fogalmakkal jobban tisztában van és segít összehozni a dolgokat. -
-
fasza lett
-
Daffchy
őstag
Köszi!
A magasnál elgondolkodtam Én is rajta. Csak az baj, hogy nagyon nagy az átmérője(105mm) és hülyén nézett ki.
Először más magassal számoltam és a terv nálam is egy kúpos különálló részben lett volna.
Nem nagyon tudta miből csináljak ilyen kúp alakú valamit, úgyhogy ez lett volna az alapanyag (csak a kupak rész, a henger PVC lett volna)
De sajnos nagy az átmérő... ez van, majd egy másik projektbe, tervben van két kis polchangfal.
beni18, Ed3r_X_: Köszönöm szépen!
-
xedos
addikt
Előszőr is gratulálok!
Nagy munka egy hangfal építés! Aki nem csinált, az nem tudja :-)
Én is építettem egyet a házimozimohoz vagy 6éve. Nagyon meg voltam vele elégedve, egészen addig amíg a szomszéd át nem hozta a Zsolt Audio egyedi gyártású hangfalát :-)
Mondjuk az enyém akkor SAL hangváltóból és hangszórókból állt.
Most Mission hangfal szettem van, de többet már nem költenék rá. nem vagyok "vájt" fülü :-)
Amin viszont meglepődtem: szereztem egy régi 2003-as lámpa iMac-et és a hozzá tartozó 10cm átmérőjű hangfalakkal. Az egész átlátszó és egy db kb 5-6cm átmérőjű hangszóró van benne... igaz Harman Kardon :-) de szépen szól és nagyot!Visszatérve a hangfaladra: a magasat lehetne valami kicsi kúpba, vagy háromszügbe rakni, mint az igazi B&W-nél...
De ha egyszer gazdag leszek -ilyet akarok :-)
-
Daffchy
őstag
Köszönöm az észrevételt!
Ahogy a cikkben említettem is a garázsban talált OSB lapokból készült kb 6 éve, 17 éves voltam akkor és csak össze lett dobva.
Ha most kellene teljesen nulláról építeni egyet biztos, hogy MDF-ből készülne.A magas elhelyezésének okát megválaszoltam fentebb.
-
Athus
csendes tag
Nagy UP a cikknek!Kicsit nehezményezem,hogy OSB lapból csináltál hangfalat,de tudom,hogy anyagilag megkönnyíti az életünket,így elnézek felette.A végeredmény kinézetre 5/5 Nálam.Nagyon szépen megcsináltad,csak gratulálni tudok.Én a magasat nem raktam volna külön,főleg nem az égnek fordítva,de ez csak az én véleményem
Várom a további építéseidet!Gratulálok és használd egészséggel -
Daffchy
őstag
Köszönöm a gratulációt és az észrevételeket is!
Elnézést a hibás információért, Én ezt egy cikkben olvastam amit a B&W-ről írtak.
Azt tudom, hogy más is alkotja a mellényeket nem csak ez az egy anyag.
Nem okoskodni szerettem volna, csak mint általam olvasott érdekességet említettem meg.Bocs!
-
Gratulálok, szép munka.
Egy-két megjegyzés:
Tudtommal az egyetlen cég a világon, amelyik ténylegesen a golyóálló mellénynél is alkalmazott kevlárt használ membránjai előállítására, mert a GE csak nekik adta el a licencet.
Nos itt két hiba is van, az egyik az, hogy nem GE, hanem DuPont ( A B&W oldalán is ez olvasható ). A másik nem igazi hiba, csak megjegyzés: a ballisztikai mellényeknél másfajta anyagokat is használnak, pl. Twaron, Dyneema vagy Spectra.
A harmadik már csak kötekedés egy, a cikk tartalmához nem tartozó szakmai okból: nem golyóálló mellény, hanem ballisztikai mellény, esetleg lövedékálló mellény.
Persze, ha egy igazán hozzáértő egyén hallgatná, akinek több százezres vagy milliós rendszere van, valószínűleg lesajnálná, de véleményem szerint nagyon korrekt kis hangja lett.
Szigorúan saját vélemény, de a magukat audiofilleknek tartók jó része csak költi a pénzt a méregdrága cuccokra, ám vaktesztet nem merne csinálni, mert félne az eredménytől.
Ahogy alant is írták, a lényeg, hogy neked tetsszen a hangfal, ráadásul a hogy a saját kezeddel építetted, így a kutya nem szólhat meg érte.
Még egyszer: szép munka!
-
#16
kingstone1
csendes tag
kingstone1
csendes tag
gratula érte
-
#9
Speeedfire
félisten
Speeedfire
félisten
Szép cucc, és nap up a B&W sugárzóknak.
-
Daffchy
őstag
Köszi mindenkinek a pozitív hozzászólásokat!
fi:zi'k: A magas már nem fért el a B&W felett, mivel annak az eredeti láda miatt már adott volt a helye, nem tudtam lentebb tolni. Egyébként is szerettem volna valami egyediséget belecsempészni, úgyhogy alapból úgy terveztem, hogy felfele néz. De így szerintem elég letisztult lett szemből, felülről meg kicsit feldobja. Hangzásban véleményem szerint nem vesz vissza semmit, sőt, kipróbáltam persze úgy is, hogy előre néz, de úgy még talán sok is a magas. Így számomra nagyon jó, és aki eddig hallotta mindenki hasonló véleményem volt.
Ez az "éles" egy gyerekkori berögződés... kis kölyökként neveztük mindig így a kis piezzokat, nem hiszem más hívja így.
Sajnálom, ha nem használtam megfelelő szakszavakat.
)
Igen a magas... néhánnyal fentebb megválaszoltam!
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Bár én megrögzött sztereó párti vagyok, jó volt olvasni a hangfalak készítéséről. Ez a magassugárzó elhelyezés tényleg nem szerencsés megoldás. Így nem kiegyenlítetten hallod a hangját. Viszont neked kell elégedettnek lenni vele, tehát ha számodra így is szép a hangzás, használd így, és legyen benne sok örömed!
