Új hozzászólás Aktív témák
-
#34
tordaitibi
veterán
gilfoyle
#33
Nem
Nagy sikerélmény volt a szinuszinverter.
Én 60 éves vagyok, csövön meg analógon nőttem fel és kb. 3 éve kezdtem el aktívan foglalkozni HF tápokkal, inverterekkel, kapcsolóüzemű tápokkal, digitális vezérlésekkel.
Ez az első saját gyártású inverter amit összedobáltam egy bakelit lapra, és várakozáson felül tökéletesen működik. -
#33
gilfoyle
őstag
tordaitibi
#32
gilfoyle
őstag
válasz
tordaitibi
#32
üzenetére
Hát te aztán nem vagy az az unatkozós fajta!
-
#32
tordaitibi
veterán
Undoroid
#31
Már kész van, [parancsolj]
Ezt tényleg fel lehetne dobni az ajánlott kokány topikba, amúgy azóta is hibátlanul működik, napok óta tesztelem. -
#31
Undoroid
őstag
tordaitibi
#27
Undoroid
őstag
válasz
tordaitibi
#27
üzenetére
Mi lesz a következő projekted?
-
#30
gilfoyle
őstag
tordaitibi
#25
gilfoyle
őstag
válasz
tordaitibi
#25
üzenetére
Köszi a képet! Szerintem sincs ezzel gond, ez egy tökéletes hobbiprojekt kivitelezéssel együtt!
-
#29
Undoroid
őstag
tordaitibi
#25
Undoroid
őstag
válasz
tordaitibi
#25
üzenetére
Ez pont annyira beteg, mint amennyire lennie kell! Mégis egyszerűen áttekinthető és teljesen logikusan épül fel!
Sokan megcsodálhatnák ITT is!
Nem rosszindulatból jeleztem! Egy proto-nak nem kell tökéletesen kivitelezettnek lennie! Jól működik és az építő, majd eldönti, hogy véglegesíti az egészet vagy megmarad a jelenlegi állapotnál?! Bedobozolva úgysem látszik...Le a kalappal!
-
#28
sidi
aktív tag
tordaitibi
#27
sidi
aktív tag
válasz
tordaitibi
#27
üzenetére
Köszönöm. Az SMD-k amiket használtam elég nagyok: 1206 méret, kisebbet én sem szeretem, de ugyanígy jó lett volna helyette furat szerelt ellenállás is, az is elfért volna odafent, bár pont a kábelek alatt.
Légszereléshez csak a precíziós IC foglalat használható azokkal nincs probléma,
de a mai lemezes foglalatok is jobbak már mint a nagyon régiek voltak, az a tapasztalatom, hogy az XT és 286-os számítógépekben lévő lemezrugós IC foglalatokkal már nem sok gond volt, csak a még régebbiekkel, jellemzően műszerekben.4017-et sikerült tönkretenni egy kis túlterheléssel, futófényhez kimenetenként több LED volt rajta párhuzamosan 90 mA körül hajtva és csak egyszer futott végig, az egyik kimeneten pedig csak 1 LED, no az villogott tovább 1/10 kitöltéssel, ja és nem volt foglalatban az IC
Igen, 5-30 pF trimmer kondival szokták hangolni a 32kHz-es kvarcot.
-
#27
tordaitibi
veterán
sidi
#26
Jesszusom, még tetszik is
A tiéd 100x szebben van megcsinálva és némileg könnyebb 1 pillantással leolvasni az időt.
Congratula az smd-hez a panel nyák oldalán, nekem a romló szemem miatt sajnos az smd nem megy nagyon, még nagyítóval sem.
Nem szeretem az ic foglalatot. 40 éves hobbim alatt jópárszor futottam bele javításoknál emiatti kontakthibákba, igaz a legalja minőségű foglalatok voltak.
A 4017 mindent kibír, dacára hogy cmos.
Dehogy vagyok zseni de köszönöm jólesett
Addig amíg nem testeltem le a kvarc házát, nálam is mindenféle anomáliákat produkált. Dupla frekóvencia, gondolom valamelyik egész számú felharmonikuson gerjedt be, vagy szimplán nem indult el.
Hozzáértő ha olvassa a topikot,
az órám elég sokat siet. kb. 2 hete van folyamatos használatba és ezalatt 16 másodpercet sietett.
Nagyobb kondenzátorral belassítható, még pluszba 5-10pF? -
#26
sidi
aktív tag
tordaitibi
#25
sidi
aktív tag
válasz
tordaitibi
#25
üzenetére
Köszönöm / köszönjük
Meg kell mondjam pozitív meglepetés, szép rendezett, tényleg.
Mondjuk csodálom, hogy foglalat nélkül merted szerelni az IC-ket, nagyon bíztál benne, hogy nem teszed tönkre véletlen, de ebből is látszik, hogy zseni vagy

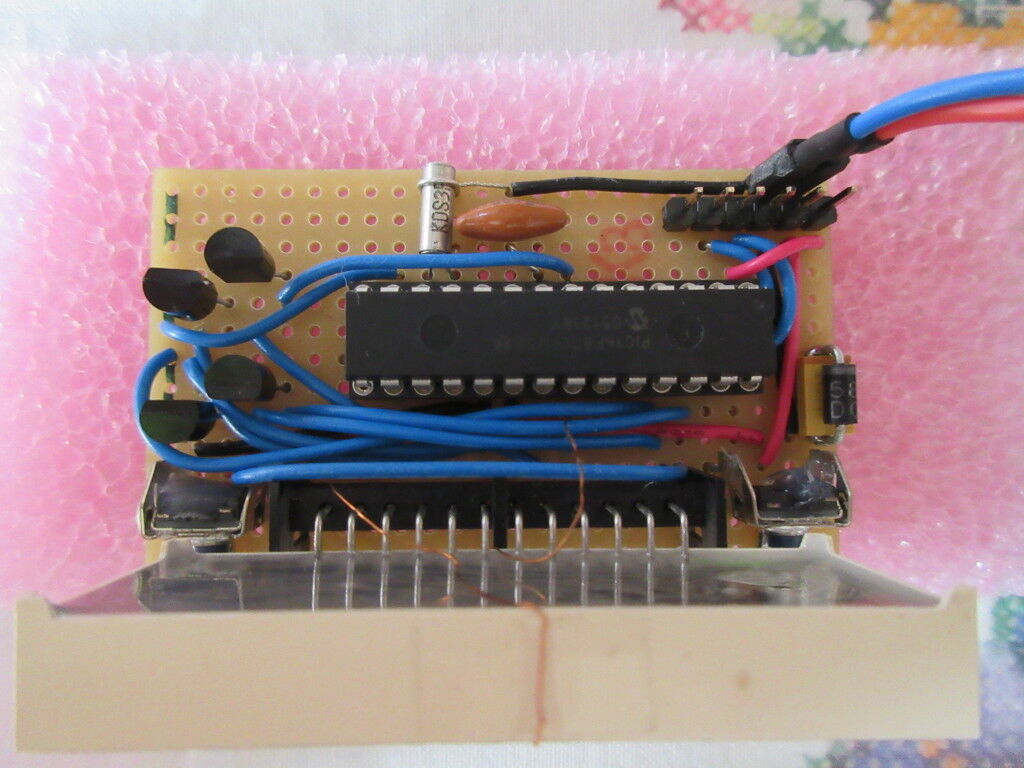

Ha már óra itt az enyém, 6 évvel ezelőttről: [kép] [kép] [kép]
Én sem szeretek panelt készíteni így próbapanelon van, kedvencem a három pontonként összekötött szigetes típus, ezzel a legegyszerűbb dolgozni.
Azóta a barna rezonátor elszállt és az is kvarc lett végül, amit különös módon szintén földelni kellett, a fém házát.
Erről is érdemes lenne blogot írnom, egy LED-es óra javítás -ról már írtam.
PicKit2 Clone is próbapanelon van, az azért durvább lett, ha érdekel előkeresem -
#25
tordaitibi
veterán

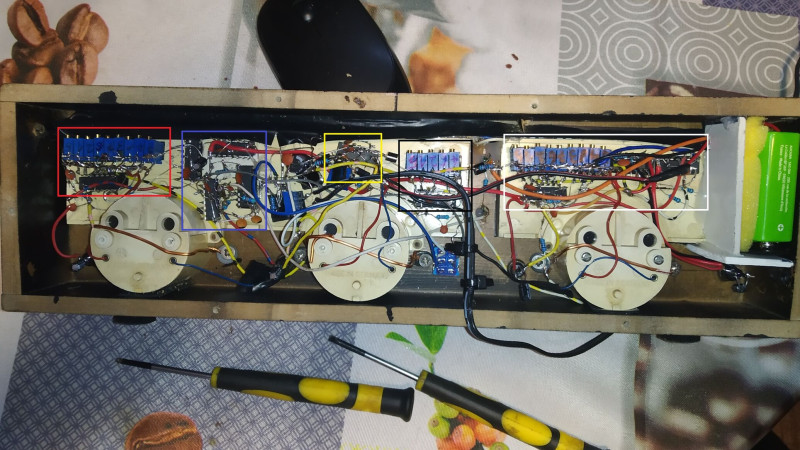

Közkívánatra, egyenesen Barbáriából, Kókányfalva Gány utcai műhelyből. Vadszerelés a javából.
A kékkel keretezett rész a 4060 órajel ic, és a 3db 4017 adja a perc alapot.
Pirossal a percek osztója, 9 trimmerrel.
Sárga a 723, 5.00V stab.
Fekete, 10 perc osztó, 5 trimmerrel.
Fehér, az 1 óra osztó + a 10 óra osztó és a 4093 ami 23:59-nél nulláz.
Jobb oldalon a szünetmentesítő 9V batéria.
Maradékok, a led világítás tápja és az elemes standby esetén a "nagyfogyasztókat" lekapcsoló alkatrészek,.
Kapcsoló és nyomógombok, az óra beállításához és a háttérvilágítás kapcsolhatósága miatt.
Kritikát óvatosan, én is emberből vagyok.
Csak nem tudok/akarok/nincskedvem nyákot csinálni. -
#23
sidi
aktív tag
tordaitibi
#11
sidi
aktív tag
válasz
tordaitibi
#11
üzenetére
A hobbielektronika oldalán lévő az valóban bináris, az tényleg elég "beteg".
Érdekes, a bináris LED-es órát könnyebben olvasom mint a hexadecimálist
Nekem csak 3db TIL311-em van, így hexadecimális lett egy próba erejéig,
amúgy feszültségmérő lett belőle persze decimális számrendszerbenAmit pedig Undoroid linkelt karórát, az hasonló logikájú mint a Tiéd, ott is van 10 perc kijelzés, viszont nincs 10 óra kijelzés, helyette 11 és 12 van meg AM. Szóval az is csak decimális, de valóban helytálló rá, hogy a "legfurább LED-es kijelzőjű karóra".
-
#22
Undoroid
őstag
tordaitibi
#18
Undoroid
őstag
válasz
tordaitibi
#18
üzenetére
Így lesz csak teljesen 'beteg' ez a projekt!
Kíváncsian várom a képeket, akárcsak a többiek! -
#21
sidi
aktív tag
tordaitibi
#18
sidi
aktív tag
válasz
tordaitibi
#18
üzenetére
Már engem is kezd így érdekelni a kép
-
#20
tordaitibi
veterán
gilfoyle
#19
-
#19
gilfoyle
őstag
tordaitibi
#18
gilfoyle
őstag
válasz
tordaitibi
#18
üzenetére
Én komolyan gondoltam a fotót a kivitelezésről...
-
#18
tordaitibi
veterán
sidi
#17
-
#16
tordaitibi
veterán
#02705152
#15
-
#14
tordaitibi
veterán
ekkold
#13
Én is pont erre gondoltam, 2 oka van hogy nem ilyen lett.
9-es skála lenne az igazi, 2 műszeren ugye 9 az utolsó kijelezni kívánt érték. (egy műszeren meg 5) Eredetileg meg 10.
Ezért nem rajzolok másik skálát,
és nagyon rossz úgy megtanulni messzebbről leolvasni hogy nem egyformán állnak a mutatók.
Pl. 5:55 percnél a középső műszer végkitérésen állna, a másik kettő meg félig tér ki holott minden szám ötös.
A másik, nyomós érv hogy nem tudok szép skálát készíteni.
Próbálkoztam tervezni és kinyomtatni de feladtam.
Lett volna egy megoldás, nagyon szép, OpenOffiszhoz letöltöttem egy makrót direkt skálarajzoláshoz.
Viszont, a makró elég régi és nem engedi se Win se Linux alatt futni az Office.
Maradt így gyári skálával.
Köszi az elismerést, duplának számít ha a Hobbielektronika topikgazdájától való -
#12
Undoroid
őstag
tordaitibi
#11
Undoroid
őstag
válasz
tordaitibi
#11
üzenetére
Nekem ez jobban tetszik, mert egy analóg mérő műszert alkalmazol időmérésre! Egyszerűen nem arra van kitalálva és mégis használható erre is...az emberi fantázia végtelen! Megoldja -ez esetben megoldottad- a dolgot és kész, működik! Tényleg kellene oda az a negyedik műszer! Nagyot dobna az összképen!
Szerintem nem volt kár ennyi alkatrészt- és időt ellőni erre a célra! -
#11
tordaitibi
veterán
Undoroid
#10
Köszönöm!
És a bináris óra...? Az szerintem még "betegebb" megvalósítás.
Az első linkeden asszem pont az van megvalósítva, 2-es számrendszer ismerete elég nagy előny.
[pl. itt ez is ilyen] -
#10
Undoroid
őstag
tordaitibi
#7
Undoroid
őstag
válasz
tordaitibi
#7
üzenetére
Ez pont annyira "beteg" projekt így, amennyire lennie kell!
Le a kalappal!Egyszer talán ez is forgalomba kerület úgy, mint a legfurább LED-es kijelzőjű karóra, a forgó lapátos időmérő vagy a halott vinyós (hirtelen nem találtam képet) változat! Ezt az ötletet még nem láttam sehol, de tetszik az ötlet!
-
#9
tordaitibi
veterán
laed
#6
-
#8
tordaitibi
veterán
Temerti
#5
-
#7
tordaitibi
veterán
gilfoyle
#4
-
#4
gilfoyle
őstag
tordaitibi
#3
gilfoyle
őstag
válasz
tordaitibi
#3
üzenetére
Jó projekt, grat! Én a szerelt részre is kíváncsi lennék... Nem mindig az agyontervezett a szép.
-
#3
tordaitibi
veterán
Szóval nem említettem hogy praktikus
, a hobbi lényege nem is mindig ez a törekvés.
Pár napja már használom, ennyi tréning elég hogy kb. 2 másodperc alatt leolvassam Lesz ez még jobb részidő is. -
#2
Jack Hunter
tag
Jack Hunter
tag
Négyszer néztem meg a művet, hogy hogyan jött ki a 14 óra 28 perc.
Az biztos, hogy ez nem az a kategória,amit hajnali kettőkor felriadva azonnal le tudsz olvasni.
Kritikát óvatosan, én is emberből vagyok.
Az biztos, hogy ez nem az a kategória,amit hajnali kettőkor felriadva azonnal le tudsz olvasni.
