#6799
Janos250
őstag
MasterMark
#6798
Janos250
őstag
válasz
MasterMark
#6798
üzenetére
Azt hiszem, hogy at RTS-et és CTS-et is rx, Tx-ként használja, ami szoftver kérdése.
http://rtfm.vtt.net/pinouts/images/ericsson_cable4.gif -
#6797
Janos250
őstag
MasterMark
#6795
Janos250
őstag
válasz
MasterMark
#6795
üzenetére
Azt a konkrét átalakítót nem ismerem, de hátha más ismeri.
-
Janos250
őstag
válasz
vargalex
#6791
üzenetére
Én mindkettőt használom feltöltésre, adatgyűjtésre.
A client módszerre a "telnetserver" jó keresőszó. (ESP32-re a multitelnetre leggyakrabban bejövő program hibás! A for ciklusban break kell)
A webszervert is használom adatgyűjtésre, mind get, mind post módszerrel.
Az ő feladatára:
- a feltöltéshez a client,
- lekérdezéshez a webes módszert gondolom jobbnak, de ha csak az egyiket akarja megtanulni, akkor a web mindkettőre jó. -
#6795
MasterMark
titán
Janos250
#6794
MasterMark
titán
válasz
Janos250
#6794
üzenetére
A NodeMCU kap áramot USB-ről. Akkor keresztbe kell kötni, jól gondoltam.
Maga az átalakítónak kell áram?
szerk.: Megakadtam, mert mindkettő vége anya, nem tudom összedugni...
Ezt már másodszor szívom be.szerk.2: Ja igen, és 2 sor érintkező van, és az alsó és a felső sorhoz is ugyanúgy VCC-TX-RX-GND van írva. Most akkor hova dugjam?
-
#6794
Janos250
őstag
MasterMark
#6793
Janos250
őstag
válasz
MasterMark
#6793
üzenetére
NodeMCU Rx-e kötve a konverter Tx-hez és aTx az Rx-hez.
Föld mindenképpen összekötve, a NodeMCU fogyasztása kicsi, elég lesz neki a konverter VCC-je is.
Vigyázz, a NodeMCU 3.3 V-os, nem 5!
Sok láb: mert mindenféle kontroll lábak is ki vannak vezetve. -
#6793
MasterMark
titán
MasterMark
titán
Van egy ilyenem: [link] Miért van rajta ilyen sok láb? Ha NodeMCU-val kötöm össze, akkor RX-TX-et fel kell cserélni, vagy nem?
Illetve kell neki VCC-t is adni? Vagy azt kap a soros port felöl? -
fo_di
őstag
válasz
Janos250
#6789
üzenetére
én is ilyesmi infókat találtam róla, és az a 6 dollár, amit rászántam, úgy gondolom, megéri majd (már megvettem, mikor megírtam a kérdést)
a védelmi része volt a fő kérdés, de ahhoz kéne keresnem egy olyan gépet, amit nem feltétlen sajnálok, ha átjut az usbn, vagy egy megfelelően szigetelt hubot -
#6791
vargalex
félisten
BTminishop
#6788
vargalex
félisten
válasz
BTminishop
#6788
üzenetére
Ha feltölteni kell az adatokat, akkor oda neked nem web server kell, hanem client.
-
#6790
Janos250
őstag
BTminishop
#6788
Janos250
őstag
válasz
BTminishop
#6788
üzenetére
Most mennem kell, de estére, vagy holnap írok több infót. Nagyon egyszerű.
-
Janos250
őstag
Én is leírom a véleményemet, és annak hiszel, akinek akarsz.
Igen használjuk már jó ideje, és nagyon meg vagyunk vele elégedve.
Az, amit linkeltél az egy kínai klón, én is ezt használom otthon is, melóban is.
Ugyanaz a szoftver működteti mint az eredetit. Tehát akik azt mondják, hogy ez nem ér semmit, nem tudom, hogy azok próbálták-e.
Tehát ez egy kínai klón 1500 Ft-ért, UGYANAZ a kínai klón, amit itthon több mint négyezerért vennél meg. Nehogy már négyezret adj érte!
Ez
http://www.ebay.com/itm/New-USB-Logic-100MHz-16Ch-Logic-Analyzer-for-ARM-FPGA-/381278899456?hash=item58c5fe4d00:g:37AAAOSwYIxX83rW
ugyanannak a cégnek a gyorsabb, többcsatornás verziójú terméke. A szoftver gyakorlatilag ugyanaz.
Nekem ez is megvan, de az én - amatőr - gyakorlatomban fehér holló az az eset, amikor a gyorsabbat használom.
Egyébként ugyanazt tudja. Természetesen vannak szituációk, amikor semmire nem megy vele az ember: nekem most pl. egy 15 V-ra szuperponált 1-2 V-os jelet kell kimérnem, na ahhoz ez nem lesz jó.
Tehát nem analóg szkóp, hanem digitális analizátor, nagyon sok tudással.
Hogy nagyobb feszültséget tud-e, azt nem tudom, mert nem mertem kipróbálni.
Ha a letöltött szoftverrel nem menne, akkor írj privátot, és megmondom, hogy ugyanazon az oldalon hol találod, ami biztosan működik. (nem installálós, és béta)
Én win 8.1-el használom, 10-el nem próbáltam.Ha nagyon bizalmatlan vagy és pesti, 1-2 napra kölcsönadok egyet, hogy kipróbáld. Utána biztosan rendelsz egyet.
-
#6788
BTminishop
aktív tag
Janos250
#6783
BTminishop
aktív tag
válasz
Janos250
#6783
üzenetére
Web server?!
Megínditottatok bennem valamit, akkor kérnék tippeket is.
A projektem az ugye 2 modulos időjárás állomás.
1 modul, amin vannak a szenzorok.
1 modul, amin van egy LCD display meg diagnosztika led-ek.A kinti modul a bentivel ugye bluetooth (nRF24L01) kapcsolaton keresztül kommunikál. A kapott adatokat megjeleníti az LCD-n. Ez így nagyon szimpatikus meg aranyos feladat de ez nekem kevés egy verseny projekthez. Ezért kitaláltam, hogy fejlesztek hozzá egy .net app-ot, amin lehet konfigurálni az lcd kinézetét ( mi hol jelenjen meg stb. stb.) meg a kinti modulban egy SD kártya modul meg egy real time modul és logolja a mért adatokat, amit aztán az app-ban meglehet nézni meg feltudja dolgozni. Csak ez a módszer kicsit fapadosnak tűnik. De ha egy webszerver folyamatosan tudná feltölteni az adatokat, akkor sok kínlódást megspórolnék meg tetszetősebb lenne a megoldás.
Véleményeket kérnék az esetemről, köszi.
-
fo_di
őstag
sziasztok, valaki próbálta már ezeket a 6-10 dolláros logic analyzereket?
Elvileg 5 volt van rájuk írva, van-e bennük vajon annyi védelem, hogy rendes rs232-t is elbírjanak? Az eredeti Saleae, amit koppint, azt írja, hogy abban van, de ezekről a kínaiakról nem találni semmit (150 dollárt meg 10-hez képest sokallok kiadni :p )
-
#6783
Janos250
őstag
BTminishop
#6780
Janos250
őstag
válasz
BTminishop
#6780
üzenetére
Én is azt javasolom, hogy az arduinon csinálj egy WEB szervert, ahhoz egy WEB lappal könnyen tudsz csatlakozni, és könnyen tudod kezelni. Egyszerűbb mint az app, és univerzálisabb. Nem kell semmit feltölteni a telefonra, böngészőből működik. Ez sokkal könnyebb, mint appot írni.
ESP8266-on a ESP8266WebServer.h
ESP32-n a WebServer.h (az ESP8266WebServer-ból átírtat!)
szervereket használjuk. (ez nem annyira egyértelmű, mert többféle is van, de ezek a legjobbak.)
Én mindenkinek javasolom az ESP32-t. Már az ára is lement 2eFt alá, és már az arduino rendszerbe illesztés is elég tűrhetően meg van oldva. Akár az UNO-ra írt programok is - többnyire - változtatás nélkül futnak rajta, nagy sebességgel. -
#6782
Tankblock
aktív tag
BTminishop
#6780
Tankblock
aktív tag
válasz
BTminishop
#6780
üzenetére
Hello,
Igen, ha weben keresztül csinálod, akkor platform függetlenül meg lehet oldani.
Bluetooth az egy másik világ, abban még nem vagyok otthon. -
#6781
robohw
aktív tag
BTminishop
#6780
robohw
aktív tag
válasz
BTminishop
#6780
üzenetére
Lehetséges. Mindjárt iPhone-ra, kicsit kemény dió.
-
#6780
BTminishop
aktív tag
BTminishop
aktív tag
Sziasztok,
Valaki foglalkozott már olyannal, hogy Arduino vezérléshez írt telefon applikációt? Nálam Iphoneról lenne szó.
Egyáltalán ilyesmi lehetséges?
-
gyapo11
őstag
Meg nem is a teljesítmény számít, hanem a hőfok. Rengeteg ic-t forrasztottam pisztolypákával, ami simán fölmegy 500 fokra, cigarettára rá lehet gyújtani vele, de persze nem kell addig nyomni a gombot.
Szerintem ma már elég olcsók a szabályozható pákák, csak azt szabad venni. A kevésbé jó megoldás a vezérelt, ami nem méri a hőfokot, a jobb a szabályozott, ami hőfok méréssel működik. -
#6778
R̲e̲m̲
senior tag
gyáliSanyi
#6777
R̲e̲m̲
senior tag
válasz
gyáliSanyi
#6777
üzenetére
Szia
én 130w-os JBC-vel forrasztottam fel, nem kell túl sokáig rajtatartani, és nem égeti szét -
#6777
gyáliSanyi
őstag
gyáliSanyi
őstag
Sziasztok!
Milyen alap forrsztót ajánlanátok Arduino pin felforrasztásához?
Van itthon ilyen 80W-os de az szerintem szétégetné. -
válasz
Teasüti
#6775
üzenetére
Volt ráérő kb. 5 percem, meg egy tippem, mi lehet a gond. 4 percen keresztül próbáltam megnyitni a linket, telefonon, mert hogy általában arról szoktam fent lenni, ha ráérek, de csak reklám jött be. Kizárólag.
A képről elkezdtem bepötyögni a címet, váltogatva telefonon két böngészőlap közt, de vagy elrontottam, vagy csak simán arra is reklám jött be, mindenesetre telefonon ezt sem túl kényelmes csinálni, ráadásul buszon voltam és mobilnetről. Itt már kb. a 10. percet töltöttem csak az oldal megnyitásával. Itt lett elegem. Kérek engedélyt meghunyászkodni. -
-
Saua
tag
Ha észrevetted feltetten egy print screent is, ha úgy tetszik 38 karaktert bepötyögtethesz kézzel is, nem ammyira fárasztó, de elnézést ha zavar ha olyan oldalt tesznek közzé amelyik tele van arduinós sketch-ekkel és "csak" odaírták, hogy melyik példaprogramról van szó.
Ezúton is kérem a moderátort, hogy törölje a 6752-es hozzászólásomban levő linket.
-
-
Janos250
őstag
Igen, mint írtam, bocs, nem Te vagy a hunyó, hanem az oldal.
Azóta már többször próbáltam több gépen ezt az oldalt. Az esetek 90 százalékában valóban az az oldal jön be,
de kb. tíz százalékban átirányít mindenféle mocsok oldalakra, amik ilyesmiket kérnek, mint küldjek emeltdíjas SMS-t, regisztráljak "ingyen" de a bankkártyám, bankszámlám hozzáférési adatait kéri, stb.Tehát mégegyszer bocs.
A programodhoz érdemileg nemigen tudok hozzászólni, szerintem működni kéne.
Ugye nem az van, hogy az alap dolgokból véletlen elfelejtettél valamit:
- föld a SIM900 és arduino között összekötve?
- a SIM900 tápja ugye elbír 2A-e rántást? Igen, gyári leírás ide, vagy oda, kell neki erős táp!
- én még annyit próbálnék, hogy az idézőjeleken belül kihagynám a szóközöket
- biztos ugye, hogy az Rx a Tx-hez van kötve és fordítva (mivel egy halom SIM900-as panel van, a lábszámok nekem semmit nem mondanak, hacsak nem arduino shieldről van szó)
- tápok ugye mindenütt rendben vannak?
- a kapcsolódást jelző led (be van kötve?) mit jelez? Kapcsolódott, vagy nem?
- adnék sima AT-t, és figyelném serial monitoron, hogy válaszol-e rá (sikerült-e az autobaudrate szinkronizáció) ? -
Saua
tag
válasz
Janos250
#6758
üzenetére
ezt az oldalt linkeltem be
de mi a probléma a szoftver változattal (IDE 1.0.5-r2 ), nekem tökéletesen működik ehhez vannak a könyvtáraim és a kódok amiket próbálgatok azok is legalább 2-3 évesek. Szóval a tesztelt kódok 90% -a jól megy ez kívétel, szerintem a kódban klehet valami... igaz nem vagyok nagy szakértője a programozásnak. -
Janos250
őstag
Örömmel látom, hogy egyre többen használják az Arduinot.
Most voltam a BME V1 nagyfesz laborjában a Kutatók éjszakája bemutatón, ahol a bejáratnál egy bicikli meghajtású generátort is egy Arduino due(?) vezérelt. Arrébb menve az udvaron a srácok a pheumatika hajtású kiskocsijukat próbálták, amit egy nano vezérel. -
-
Janos250
őstag
"Milyen macerára gondolsz?"
Én régen, amikor foglalkoztam vele, jó időbe telt, mire rájöttem, hogyan is kell programozni. Más is panaszkodott rá. Én végül rájöttem, de azóta már nem emlékszem, hogyan. A múltkor, mikor valaki kérdezte, elővettem egyet, megpróbáltam programozni. Nem ment, hagytam a csudába. Pedig emlékszem, hogy régebben végül símán ment.Az unon van polyfuse? Ezt eddig nem is tudtam. Igaz, ezer éve nem vettem a kezembe unot. Már jó ideje csak ESP-t és STM-et használok.
Nemrég jött meg ez a lap:
http://www.ebay.com/itm/Open407V-D-Core407V-Development-Board-Standard-STM32F4-DISCOVERY-ARM-Cortex-M4-/172740399220?var=&hash=item2838215074:m:mXcPXqbE1cuL4cDPC68OwOg2600 Ft-ért, de még nem próbáltam. Most erre leszek kiváncsi, de nincs rá időm kipróbálni. Ennyiért STM32F407 ajándék, ha rendesen megy.
-
Janos250
őstag
Na, mostmár érdekelt, mi ez a mocsok oldal.
Ez egy olyan banda, akikkel meg lehet állapodni, hogy ilyen lehúzós oldalt üzemeltessenek a Te hasznodra. Annyit kell tenni, hogy valamilyen módon átírányítod az internetezőt az oldalra. talán a legmocskosabb ez: (NEHOGY MEGADD A TELEFONSZÁMOD!)
http://m.hu.prizes4me.com/#/iphoneNekem egyébként a megadoot linkre kattintva elsőre ez jött be:
http://ilovemobi.com/hu/videostream/?affl=464Szándékosan nem linkként adtam meg, hogy ne lehessen VÉLETLENÜL rákattintani.
Szóval, ha tényleg az a problémád, amit leírtál, akkor:
1. Keress újabb IDE-t
2. A SoftwareSerial helyett az újabb verziókban használd a síma serialt, mert már az is rendbe van téve, rég. -
Janos250
őstag
"Ez egy előfizetéses tartalomszolgáltatás (video) amelynek díja heti 3sms/960Ft/SMS-ként mindaddig, amíg nem küldöd el a STOP szót a 16036 számra"
Küldtél nekünk egy linket, aminél - ha nem vagyunk eléggé figyelmesek - havi háromezer forintunk bánja.
Ügyes!
Egyébként egy kissé kilóg a lóláb, az "Arduino IDE 1.0.5-r2 változatot használok" miatt! Akkor legalább nézz utána, hogy manapság milyen verziókat használnak!
Ha esetleg mégis csak tökéletlenség, akkor bocs.
Kösz.
-
Teasüti
nagyúr
Jó cucc, ahova elég a 8bit és a 2/32 KB. Na meg az 5V megkönnyíti az életet a ledes vonalon.
Gondolom az Uno amolyan első verzió, DIP tokozással könnyű hack lehetőségekkel, na meg a shield koncepció is hatalmas siker.
Szerintem az utóbbi miatt futhatott így be, boldog boldogtalan shield-eket gyárt hozzá.
Mondjuk én még egyet sem használtam, jobb szeretem magam összedrótozni ami kell.
Ha rögtön a Nano-val indítanak, akkor szerintem egészen más sorsa lett volna.
Nekem is van egy doboz Nano-m, várják a sorsukat. Évekre előre megvannak a projektjeim - ami amúgy fél év lenne, de ezzel a tempóval mire minddel elkészülök... -
válasz
Janos250
#6693
üzenetére
Ma kaptam meg én is a csomagot, én csak 2db-ot rendeltem, hogy legyen itthon ilyen is. Most már bánom, hogy nem sokkal többet... Egyszerűen nem fér a fejembe, hogy hogy tud ez ennyire olcsó lenni?!? Itthon csak a hozzá adott, beforrasztandó tüskesor, vagy ad abszurdum, a bélelt boríték, amiben utazott, csak az többe került volna.
Az ingyen postáról nem is beszélve...Mellesleg ha ezt ilyen piciben meg lehet csinálni, ch340 chipestől, feszszabályzóstól , mindenestől, miért nem eleve ilyennek találták ki? Minek kellett az a nagy nyák?
-
Saua
tag
Sziasztok,
egy SIM900 -as GSM modult próbálgatok, az [itt] található 55.3 -as példaprogrammal próbálkozom, Arduino IDE 1.0.5-r2 változatot használoka SIM900 így van összekötve az arduinóval: SIM900 7pin - Arduino7pin és SIM900 8 pin -Arduino 8 pin ... SIM900 -an a SW serial van kiválasztva
// Example 55.3
#include <SoftwareSerial.h>
SoftwareSerial SIM900(7, 8);
int x,y;
String textForSMS;
void setup()
{
SIM900.begin(19200);
SIM900power();
delay(20000); // give time to log on to network.
randomSeed(analogRead(0));
}
void SIM900power()
// software equivalent of pressing the GSM shield "power" button
{
digitalWrite(9, HIGH);
delay(1000);
digitalWrite(9, LOW);
delay(7000);
}
void sendSMS(String message)
{
SIM900.print("AT+CMGF=1\r"); // AT command to send SMS message
delay(100);
SIM900.println("AT + CMGS = \"+12128675309\""); // recipient's mobile number, in international format
delay(100);
SIM900.println(message); // message to send
delay(100);
SIM900.println((char)26); // End AT command with a ^Z, ASCII code 26
delay(100);
SIM900.println();
delay(5000); // give module time to send SMS
SIM900power(); // turn off module
}
void loop()
{
x = random(0,255);
y = random(0,255);
textForSMS = "Your random numbers are ";
textForSMS.concat(x);
textForSMS = textForSMS + " and ";
textForSMS.concat(y);
textForSMS = textForSMS + ". Enjoy!";
sendSMS(textForSMS);
do {} while (1);
}a telefonszámot változtattam meg a sebességet állítottam 9600 -ra
a szoftveres bekapcsolást nem használtam void SIM900power(), a lapon levő gombbal kapcsolom be... nem akar működni. Tanácsokat szeretnék kérni a probléma megoldására. Esetleg a SoftwareSerial.h könyvtárral lehet a gond?
Ugyanzen az oldalon levő másik program Making a telephone call from your Arduino (Example 55.1) jól működik. -
-
R̲e̲m̲
senior tag

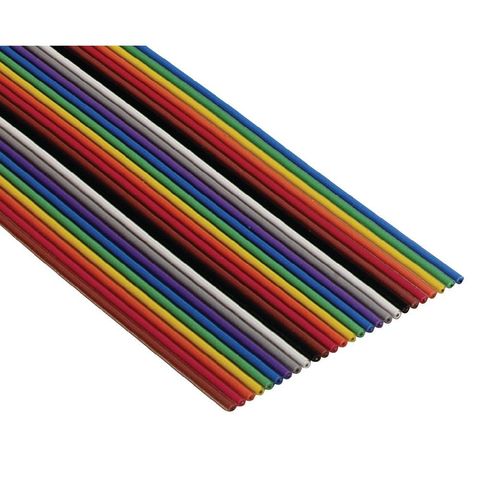

olyan szalagkábel, aminek 1,27mm.re vannak egymásól az erei
vagy esetleg még keskenyebbel is lehet próbálkozni, ha nem kell nagy áram
ilyet használok szinte mindenhez, vagy szilikonborításút, az még hajlékonyabb, és nehezebben is törik
szálanként szétszedhető, és ha csak 5 ér kell, annyit választ le az ember -
Pro micro-val csinálnék egy gamepad-et, ahol egy (vagy több) axis egy gyro szenzortól kapná a jelet. Kesztyűre szerelhető kis dobozkát akarok csinálni.
Ha mindent egybe szerelnék, túl nagy lenne, ezért gondoltam, hogy külön lenne a szenzor, ami picike, egy vékony flexi kábellel, ami nem akadályoz a mozgásban, és külön a gép "agya", a vastag és nehezen mozgatható usb kábellel. -
-
-
JozsBiker
aktív tag
Sziasztok !

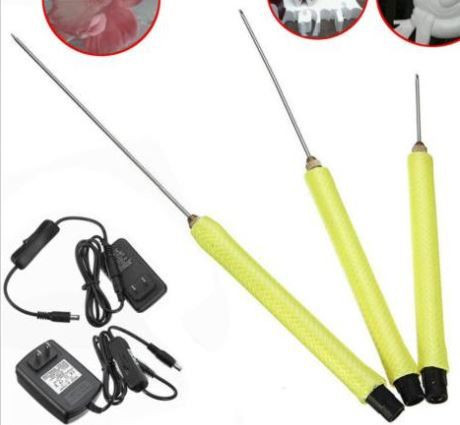

Habvágó szál hőmérsékletét kellene valahogy kordában tartanom. A szál igazából egy 2 mm -es fémrúd. A hőmérséklete szerintem 200-300 körülre is felmegy. Épp az lenne a feladat, hogy a megtáplálását úgy megoldjam, hogy nem menjen fel túlságosan. Erre a célra milyen hőérzékelőt ajánlotok ? Köszi.
-
PHM
addikt
válasz
Teasüti
#6725
üzenetére
Erről szívesen fogadnék egy linket, ha lehetséges.
Közben kicsit nyomoztam én is, konkrétan az Atmel Atmega328P
adatlapját nézegettem. Eddig nem találtam benne ajánlást a portok
párhuzamos kötésére, ami persze nem jelenti azt, hogy ezt ne
lehetne megtenni. Van viszont egy abszolút maximum áram a
VCC-GND vonatkozásában, s ez 200mA. Ennyi lehet az össz
bemenő áram...
Hobbiprojektnél ráadásul a párhuzamosan kötött portokkal pont a
duplájára növeljük a hibalehetőségek számát. Gondolok itt az elkufircolt
szoftverre, ami kezdőként valljuk be, óhatatlanul becsúszik.(#6726) aryes: Itt elsősorban hobbiprojektről van szó, ahol azért
inkább a biztonság a fontos. Nem?
Persze a szükség/spúrság nagy úr, én is láttam már gyári kapcsolásban
olyat, amitől a hajam is égnek állt. -
Ahhoz, hogy korrekt, vagy nem korrekt megoldás, nem tudok hozzászólni, viszont azt tudom, hogy ha a készülék üzembiztosan működik, akkor felesleges kiadás lenne egy plusz tranzisztor beépítése. Akár piaci pozíció is múlhat egy ilyen döntésen. A számítástechnika története tele van ilyen sztorikkal.
-
-
gyapo11
őstag
tranyót meg nem kötünk soha bázisellenállás nélkül

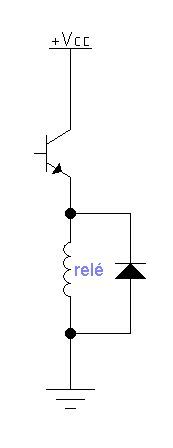

Ebben a földelt emitteres kapcsolásban. De pl. emitterkövetőben meg igen. Csak akkor az emitteren nem lesz több 4.3 V-nál, és a kollektorra is kell a 4.3+szaturációs feszültség, ami összesen valószínűleg több 5 V-nál, szóval nem kényelmes ide.
-
tvamos
nagyúr
válasz
Teasüti
#6715
üzenetére
Igen, egy kis relet.
Biztosan mukodik ez a kapcsolas.
Nekem nem tetszik, mert ha a kimenet 5V, feltoltodik a kondi 4.3V-ra, es amikor a kimenet 0V-lesz, akkor a tranzisztor bazisa -4.3V, ami nem jo. De mondjuk kibirja, baja nem lesz.
Miert kell ez a hoka-moka? Ha elromlik a kapcsolas, ne vilagitson folyamatosan a feklampa?
-
Teasüti
nagyúr
Szóval közvetlenül a két GPIO-val hajtottad a tekercset?
Mi a te álláspontod a tranyó bázis ellenállásáról?
Korábban kaptam egy kapcsolást, amit ki is próbáltam és szépen teszi a dolgát.
Itt nincs bázisellenállás, csak egy lehúzó.
Köszönöm! -
tvamos
nagyúr
Erdekes, hogy mennyi helyen, es milyen hosszan irkaljak ezt az interneten, de nekem tobb gyarto is ajanlotta ezt a modszert, es bele is terveztem egy elektronikaba ilyet. (El is adtuk par millio peldanyban ezt a megoldast.)
Ergo semmi gond nincs ezzel. oda kell figyelni!
A freewheeling diodat meg nem szabad elhagyni. -
R̲e̲m̲
senior tag
inkább úgy mondanám, hogy akkora előtét kell neki, ami:
Ice/β=Ib, ahol Ib= (5v-Ub)/rb
tehát a tevezett kollektor-emitter áramot elosztod a tranyó β-jával, megkapod a nyitáshoz stzükséges bázisáramot, amit ki lehet matekozni abból, hogy az IO-d 5v-ot ad ki, kb 0,7 leesik a bázis-emitteren, tehát 4,3V-ra kell ellenállást számolni az Ib-hez -
PHM
addikt
válasz
Teasüti
#6705
üzenetére
Nem pontosan. Kb úgy viselkedik, mint egy nyitóirányú dióda.

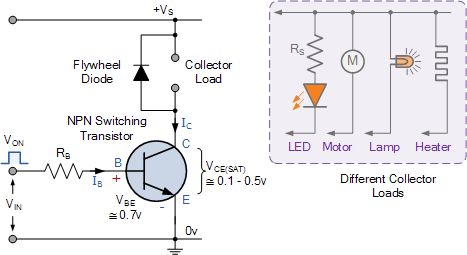

Kapcsoló üzemben egy bipoláris tranzisztor bázisára legalább
annyi áramot kell adni, mint a kollektoráram és az áramerősítés
hányadosa. A gyakorlatban ennél többet szoktak adni a
bázisra, hogy a tranzisztor biztosan "leüljön".
Tehát még egyszer:
A bipoláris tranzisztorok áramvezéreltek, fix feszültségű
meghajtás esetén fennáll a hőmegfutás, illetve a báziskör
megszakadásának veszélye. -
R̲e̲m̲
senior tag
válasz
Teasüti
#6701
üzenetére
ha nem teszel bázisellenállást, lehúzhatja a kimenetedet földre, az adott io átmegy áramgenerátorba, és rosszabb esetben meghal. 5,6k 5V-on 0,89mA áramot húz ki az arduinodbol, de tehetsz 1k-t is, akkor 5mA fog kifolyni
adatlap szerint a bc337-nek valahol 100 és 630 közt van a β-ja, worst case is legalább 80mA-t tud kapcsolni azzal a bázisárammal, ami 5,6k-n folyik, nyilván belemehetünk a matekba, és lehet számolni a b-e, c-e feszekkel, de kapcsolóüzemben nem szoktam foglalkozni vele, a CE-áramot úgyis korlátozza a relé ellenállása.
tranyonal nem érdekes a baziskapacitas, mert nagyonhamar "kisül", a fetnél már érdekesebb a dolog, amikor a "millerkapacitás" miatt nem zár le a feted, miután elvetted a vezérlést...
nem csak a gate-ellenállás lényeges, hanem a gate-source is, ahol kisülhet a "kondi" a vezérlés megszűnése után.
Ez abbol is ered, hogy a fet nem áram, hanem feszültségvezérelt (térvezérelt), és gate-source irányban nem igazán folyik áram nem tud hol kisülni az a kapacitás. -
Teasüti
nagyúr
Ilyen parányi töltésnél is kötelező a bázisellenállás?
Még rövidre zárva se hinném, hogy bajt okozna.
Főleg 5,6k?
Mosfet kapcsán volt téma nálam a gate ellenállás nem olyan rég, arra jutottam, hogy igen kell gate ellenállás, de bővel elég néhány Ohm. Én pl az IRL2203N és a a hozzá választott driver közé nem is rakok külön ellenállást, elég a driver pár Ohm-os kimenete.
És ha nem tévedek a tranyónak legalább 3 nagyságrenddel kisebb "bázis kapacitása" van, mekkora áram tud ott kialakulni?
Ezt már másodszor szívom be.
Az ingyen postáról nem is beszélve...
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Új hozzászólás Aktív témák
ekkold- Motoros topic
- Kerti grill és bográcsozó házilag (BBQ, tervek, ötletek, receptek)
- Genshin Impact (PC, PS4, Android, iOS)
- Zelda Játékok
- Házimozi belépő szinten
- Xbox Series X|S
- Futás, futópályák
- Telekom otthoni szolgáltatások (TV, internet, telefon)
- NVIDIA GeForce RTX 5080 / 5090 (GB203 / 202)
- Azonnali VGA-s kérdések órája
- További aktív témák...
- Ryzen 3 3200g, Gigabyte A520M K V2, 16GB ram, 512Verbatim Vi560S2 M. 2 ssd+256 GB ssd
- HP EliteBook 850 G8 Fémházas Multimédiás Laptop 15,6" -65% i7-1185G7 16/512 Iris Xe FHD Magyar
- ELADÓ ASUS Vivobook 15 (X1504VA) Notebook - 15,6" Intel i5-1335U, 8GB, 512GB SSD, Win11
- Szép! HP EliteBook 850 G8 Fémházas Multimédiás Laptop 15,6" -65% i7-1185G7 32/512 Iris Xe FHD Magyar
- HP EliteBook 850 G7 Fémházas Szuper Strapabíró Laptop 15,6" -65% i7-10610U 16/512 FHD IPS Magyar
- BESZÁMÍTÁS! MSI Z370 i5 9500 16GB DDR4 512GB SSD RX6600 8GB Cooler Master MB510L Chieftec 500W
- LG 55B4 - 55" OLED - 4K 120Hz 1ms - NVIDIA G-Sync - FreeSync Premium - HDMI 2.1 - PS5 és Xbox Ready
- AKCIÓ! Lenovo Thinkpad P15 Gen1 15 FHD notebook - i7 10750H 16GB RAM 512GB SSD Quadro T1000 W11
- Csere-Beszámítás! Playstation 4 Gold Edition! Olvass!
- BESZÁMÍTÁS! Gigabyte B760M i5 14600KF 32GB DDR4 1TB SSD RX 6700XT 12GB Zalman Z1 Plus Seasonic 650W
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: PC Trade Systems Kft.
Város: Szeged
