• #5 debianos aktív tag

  Új Válasz 2014-10-28 19:04:11 #5

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  debianos

  aktív tag

  Sziasztok! Ugyanez a problémám, mint a topic nyitónak. Ugyanilyen lappal szenvedek 2 napja. Sajnos valóban nincs fent a manual. Egy-két külföldi fórumon említik a dolgot, de vagy ők sem tudják, vagy már olyan régi bejegyzésekre utalnak ,hogy halottak a linkek.

  Az rendben van, hogy ott a PW+, de PW- nincs. Sajnos kábelem sincs, így rövidre kellene zárnom jumper segítségével.De mivel kellene a PW+ t ? A földeléssel(GND)? Mert hiába próbáltam bármivel a PW-t, meg sem moccant az alaplap. A földelés vajon hol van kivezetve a lapból? A tápon keresztül, vagy a gépházra ?Mert ugye nekem most csak úgy lóg a levegőben az egész(nincs gépházban). Azt nekem is sikerült kiderítenem, hogy a CI a ház kinyitását érzékeli,DE! Ezzel több gond is van. Most akkor ezt is rövidre kellene valamivel zárni? A másik meg az, hogy az F_PANEL felett van egy másik CI port(fehér, a topic nyitó első képén tisztán látszik). Kérem, aki tud valami információval szolgálni, az segítsen! Köszönöm előre is!

• #4 sonicman89 csendes tag

  Új Válasz 2013-03-02 13:10:18 #4

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  sonicman89

  csendes tag

  Üdv mindenkinek!
  Gigabyte GA-8siml típusú alaplapon hogy van az usb-tüskék kiosztása? megnéztem a gyári manual-t, de teljesen másképp néz ki. A másik kérdésem, hogy miért nincs a gyári helyén a Front Audio kivezetés?

• #3 Viktor77 titán sonicman89 #1

  Új Válasz 2012-04-03 06:55:13 #3

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Viktor77

  titán

  válasz sonicman89 #1 üzenetére

  Pedig ott a PW feliratú tüske. Balról a 3., rögtön a kék-fehér kábeltől jobbra. PW+ alatta GND.
  Amiket felsoroltál, az SLP a Sleep kapcsoló, az IRxx-ek az infravörös cuccok, a GND mindig a föld. Az NC a Not Connected (nem használt) jelzése. Ahogy olvasom a CI a ház kinyitását érzékelő tüske. A HD a vinyóé, az RST pedig a reset gomb. A TELE valószínűleg a Telephone-ra utal, talán a modem csatlalkozója lesz.

• #2 sonicman89 csendes tag

  Új Válasz 2012-04-01 13:44:20 #2

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  sonicman89

  csendes tag

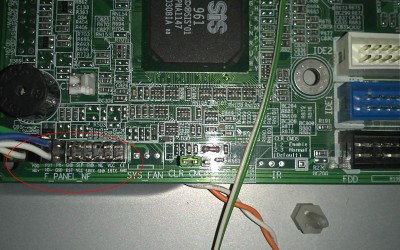

  Töltök fel 2 képet, hátha segít.

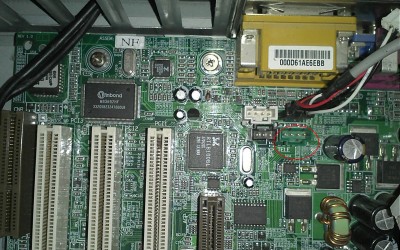

  Az alsó képnél a TELE feliratú csatlakozó (kevésbé látszik, de) szaggatott vonallal körbe van rajzolva.

• #1 sonicman89 csendes tag

  Új Válasz 2012-04-01 13:25:31 #1

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  sonicman89

  csendes tag

  Üdv mindenkinek!
  Nemrég kaptam egy Gigabyte GA-8SIML rev1.0 típusú alaplapot. Megnéztem az interneten a Gigabyte honlapján a manual-t és egy teljesen más elrendezésű alaplapot dobott ki erre a típusra, valószínűleg rev1.1 vagy magasabb típusszámra írták a manual-t. Én meg itt vagyok leírás nélkül.
  A problémám a következő: nem tudom, hova dugjam be a power switch connector-t. Az alaplapon a következő csatlakozók vannak, amik még szabadok: SLP, IRRX, IRTX, CI. Ezek a Panel1 csatlakozósoron vannak, amik a manual-lal ellentétben nem fekve, hanem állítva helyezkednek el az alaplapon. A feljebb felsorolt csatlakozók mellett vagy GND vagy VCC csatlakozó szerepel. Ezek között lehet a Power Switch? Amúgy mi a szerepük ezeknek a csatlakozók? csak mert még nem láttam ilyeneket a Panel1 soron.
  Egy másik kérdés: Van az alaplapi hangkártya Aux, illetve CD bemeneténél egy olyan csatlakozó, amire az van írva, hogy TELE. Ennek mi a szerepe? amúgy 4 tűs.
  Köszi a segítségeket.
