Röviden, nem.
Bővebben igen, bizonyos feltételek mellett párhuzamosan lehet kapcsolni trafókat.
-
CPT.Pirk
Jómunkásember
válasz
_ATi_1
#22616
üzenetére
Valamilyen védelem lesz a prt (protection) led. Nincs hozzá kézikönyved, amiben leírták, hogy mi ellen van védve az erősítő? Tipikusan túlmelegedés, meg kimeneti rövid zár esetén szokott a védelem közbelépni.
A fogyasztás csökkentésnek meg jobb módja lenne egy kikapcsoló gomb, úgy az üres járási áramfelvételt is megszüntetnéd.
Tehát akkor tegnap óta folyamatosan áram alatt volt a végfok, csak ki volt húzva a bemeneti rca? Ha igen, akkor egyszerűen áramtalanítsd egy jó időre, hogy mindenhol ki tudjon hűlni, mert valszeg túlmelegedett.
-
-
CPT.Pirk
Jómunkásember
válasz
totya694
#22558
üzenetére
Vietnam felett az AC-130 specter gunship gépek is erre vadásztak, mert az akkori szovjet járművek gyújtás kábele sem volt árnyékolva, ilyeneket használt a vietkong. Elég volt beindítani a motort, kapták az áldást az égből.
Amúgy ilyen régi autó még időnként előfordul faluhelyen, tapasztaltam én is ilyet.
Egyébként jó régen egy autórádióval nézegettem mit lehet befogni, a számgépem HDD kaparását több helyen is befogta.
Lompos48: ha azt nézzük nekünk sem, mert dízelben nincs gyújtógyertya.
-
-
CPT.Pirk
Jómunkásember
válasz
PH-User
#22552
üzenetére
A kazettás dolog a legegyszerűbb, ahogy totya mondta, nem fogod észrevenni menet közben, hogy a jel átment egy trafón. De ha van kedved, nyugodtan forrasztgathatsz.
És Lompos48:
Ilyen FM tansmittert többet is próbáltam már, de mindegyik nagyon zajos volt, mindenféle zavart összeszedtek. Szóval kvázi használhatatlan megoldások. Használtam lakáson belül elemről is, ott nem volt zavar, de a minőségük nem valami csúcs.
-
CPT.Pirk
Jómunkásember
válasz
PH-User
#22543
üzenetére
Nem tökéletes, de ha kibontod és a két mágnesfejet fizikailag megfelelően összerögzíted egymással szemben (ragasztó), akkor elég jó lesz. Viszonylag könnyen be tudod építeni a fejet a magnóba.
Sőt akár még azt is meg lehet próbálni, hogy leforrasztod a vezetékeket a magnó belső olvasófejéről, és kivezeted előre árnyékolt kábellel az RCA csatlakozókat. Tulajdonképpen ezt csinálja a kazetta is, csak közbeiktat 2 mágnesfejet, amik nem lineáris alkatrészek.
Balázs1621: a táp fém burkolatának árnyékoló szerepe is van, nem csak érintésvédelmi.
-
CPT.Pirk
Jómunkásember
válasz
PH-User
#22541
üzenetére
Van erre a célra olyan kazetta, amiben nincs szalag, hanem egy mágnesfej van benne, ami egy jack kábelről kapja a jelet. Így tulajdonképpen 1:1 áttételű transzformátor jön létre a mágnesfejekből. A jack kábelt meg át tudod alakítani RCA-ra könnyen.
Mondjuk persze megpróbálhatod a rádiót megbütykölni, de ennél jóval nehezebb és nem is igazán éri meg egy autórádió esetében.
-
-
CPT.Pirk
Jómunkásember
válasz
szoke12
#22476
üzenetére
Csak tölteni ne kezdj el vele dolgokat.
A gond az, hogy a ceruza AA akkuk feltöltve 1.2V-t hoznak, ami a merülés közben csökkenni kezd, így előállhatnak furcsa dolgok.
Pl. telefont töltöttem ilyen cuccról mint amit te is csináltál, olyan 5 percig töltött, aztán bár ment a töltés jelző a telefonon, elég gyors ütemben csökkent az aksi szintje, kvázi a töltés elindult kifelé a telefonból az akkuk irányába.
A biztos megoldás több cella használata, vagy 5 darab AA-s cella, vagy több, egy olyan stabilizátorral, mint amit használtál. Idővel egyébként szerezhetsz kapcsoló üzemű stabilizátor IC-t is, azoknak jobb a hatásfoka, mint a sima 7805-nek. Van 90% feletti is.
-
CPT.Pirk
Jómunkásember
Vehetsz új tv-t, azok már szoftveresen tudják.
![;]](//cdn.rios.hu/dl/s/v1.gif)
Amúgy próbanyák és nyák lakk spray az 1-2000Ft-ból megvan, a spray meg jó lesz később is, ha csinálsz valamit.
szoke12: sok sikert!
Lompos48: na ezért gyűjtöm a dolgokat digitális formában. Meg azért, mert máshogy többnyire hozzá sem lehet jutni.
-
-
-
CPT.Pirk
Jómunkásember
válasz
szoke12
#22459
üzenetére
Ezek a stabilizátorok úgy vannak megcsinálva, hogy szemből nézve a bal lábra megy a bement, középső a föld, jobb oldali meg a kimenet. Ezen túl csak 1-2 apró alkatrészt illik még odatenni, ahogy a pdf-ben is látod: [link]
a Figure 10. Fixed Output Regulator képen.A fogyasztás fogja eldönteni, kell-e hűtés. Ha melegszik nagyon, akkor igen.
-
CPT.Pirk
Jómunkásember
válasz
szoke12
#22456
üzenetére
Nem 1A-t ad le, annyit tud maximum leadni. A rákötött terhelés szabja meg, mennyi áramot fog felvenni.
Pendrive 400mA-t nem fog enni, max a billentyűzet. A telefon ezekből az eszközökből nem kaphat 5V-t, mert ha nem telefon lenne, hanem egy átlagos USB port, akkor annak kellene táplálnia az eszközöket.
Ha a telefon 5V-t érzékel az USB porton, akkor elkezd tölteni, az meg hamar le fogja rántani az elemet.Legegyszerűbb ha megszakítod a teló felé menő pozitív ágat az USB kábelben.
szerk: amit találtál, az jó, n+1 cég gyártja.
-
CPT.Pirk
Jómunkásember
Találtam erre egy egyszerű áramkört: [link]
Ha jól értem a szöveget, akkor azt csinálja, hogy a P1 potméterrel beállított jelszint alatti jeleket felerősíti, a magasabbakat meg a csillapító tag korlátozza, a végeredmény pedig 0dB-s erősítés és ezzel kvázi állandó hangerő.#22439-re senki? Akár egy jó leírás, könyv, vagy valami...
szoke12: 9V-s elem hozzá egy 7805-ös olcsó 5V-s stabilizátorral, azt könnyen beszerzed és bekötheted. Arra figyelj, hogy a telefon felé ne menjen az 5V, csak a pendrive felé.
-
CPT.Pirk
Jómunkásember
Ha szeretném tovább fejleszteni az fpga-m A/D-s képességeit, hogyan induljak el?
A kis AD panelt nem használnám tovább, az SMD cuccokat nem akarom megbuzerálni rajta pákával.
Szóval csinálnék egy külső AD-t, ehhez kellene némi kiinduló pont.
Pl. milyen típusú AD-t (flash / szubprox / más) érdemes választani szinusz hullám csúcsainak méricskélésére (ami kiskerben is beszerezhető) és milyen alul áteresztő szűrőt a bemenetre?
Elolvastam 1-2 leírást már, de sok a lukas pont, némi magyarázat jó lenne.
szerk:
AD7476 van gyárilag az AD panelon, ami szubprox. aprom. típusú AD. A tanultak szerint a multiméterekben használnak ilyen AD-t..Fast throughput rate: 1 MSPS
70 dB SNR at 100 kHz input frequency
[link] -
CPT.Pirk
Jómunkásember
Led az led, az izzó meg izzó. Hagyományos foglalatba csavarható ledet még nem láttam, sokkal egyszerűbb venni valami olcsó, eleve ledes lámpát a bicajra, azt meg átalakítani.
Az elképzelésed viszont ebben a formában nem jó. A led fényerejét, miután a kapocsfeszültség elérte a kinyitási feszültséget (~4V a fehér lednek), az átfolyó áram értéke adja meg, de azzal meg nem lépheted túl a maximális értéket, mert akkor a led tönkremegy rövid úton.
Ezt az áramot a leddel sorba kötött ellenállás szabja meg. R = (Utáp - Uled) / I led
A fényteljesítmény növelésének módja a ledek sorba kapcsolása, ameddig a tápfeszültség engedi. 3 lednél már 12V-s tápra van szükség, de 3*4 akku cella összekapcsolásánál már azok belső ellenállása is rontja a dolgot, akkor már inkább valami step-up konverter IC-t kellene használni.
No, egyébként amiket így gyorsan találtam googleben, azok a nagy fényerejű fehér ledek 20mA áramot kérnek. Ebből már tudsz számolni. 1 darab led és 4.2V táp mellett a soros ellenállás 40ohm.
-
CPT.Pirk
Jómunkásember
válasz
jozsi252
#22400
üzenetére
Egyenáram (DC) esetében P = U * I képletből az áram ( I ) 3A, azaz 3000mA.
Arra tippelek, hogy kevesebb is elég neki, de ilyen tápot is találni nem túl sok pénzért: [link], vagy használhatsz egy máshol már fölöslegessé vált számítógépes tápot is, ha megoldható az elhelyezése v. gyorsan kell valami.
szerk: hoppá, a fórum nem töltötte be a 20:15 utáni hozzászólásokat...
-
-
CPT.Pirk
Jómunkásember
válasz
Lompos48
#22336
üzenetére
Január? Mikre nem emlékszel!
Ez most még mindig az wobbler project, megpróbálom elérni a 100-200kHz-es felső határfrekit rendesen. A jelszint maximum 3.3V, de esetleg ezt csökkenthetem.
Most ami még motoszkál bennem, hogy ilyenkor milyen bemeneti alul áteresztő szűrőt tervezzek az analóg sávhatárolásra. A korábban tárgyalt Bessel szűrőt szoktam látni ilyen célra, de nem találtam olyan leírást, ahol érdemben megindokolnák, hogy adott körülmények között hány fokozat kell belőle.
Az AD-m bemenetén egy 1 fokozatú szűrő volt. -
CPT.Pirk
Jómunkásember
Akartam venni valami jóféle rail-to-rail opampot, de amiket a google talált, abból semmit nem lehetett venni a kiskerben, kivéve 1-2 smd és/vagy bitang drága példányt. Úgyhogy per pill maradtam a 100Ft-s LM324N-nél.

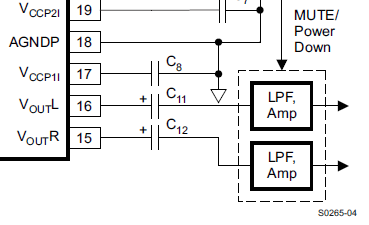

Ha jól értem a datasheetjében ezt a rajzot:
Ez 1MHz-ig használható feszültség követő kapcsolásban?
Amúgy milyen opampot érdemes nézni kiskerben, ami megfizethető, de jobb tulajdonságokkal bír mint ez és még be is lehet szerezni?
-
#22318
CPT.Pirk
Jómunkásember
Dr. Romano
#22317
CPT.Pirk
Jómunkásember
válasz
Dr. Romano
#22317
üzenetére
A keletkező szikra tulajdonképpen EM zavar forrás, így az elektromágneses hullámterjedés fizikája szerint alakul az, hogy hová milyen "intenzitással" jutnak el.
Amellett az is számít, hogy min keresztül jutnak be az adott eszközbe. Ha van kéznél nem használt, de kicsit jobb fajta számgép tápegység, abból ki tudod szedni a hálózati zavarszűrőt, azzal fel tudod javítani a Geniust, vagy egy átlagos elosztót. Ha nincs kéznél, akkor építhetsz ilyet könnyen. [link]
Még megoldás lehet egy kondi beépítése a kapcsoló két lába közé. Viszont ezt majd a többiek megmondják, milyen értékű legyen. A linkelt rajz alapján 100nF 250V megteszi.
-
#22315
CPT.Pirk
Jómunkásember
Dr. Romano
#22314
CPT.Pirk
Jómunkásember
válasz
Dr. Romano
#22314
üzenetére
A jelenség a kapcsoló prell jelensége miatt következik be, mikor átbillen a kapcsoló, akkor az érintkező nyelv a rugalmassága miatt többször visszapattan a nyugalmi helyzetből, mire megállapodik, de ez közben rongálja az érintkezőt mert szikra képződéssel jár.
Igazából baromi nehezen kivédhető probléma, a pc-s hangfalak erősítőjét nem igen szokták árnyékolni, a jelvezetékek árnyékolása is kérdéses. Ha van kéznél másik fajta fali kapcsoló, érdemes lehet azt feltenni, hátha kevésbé erős a prellegése.
-
CPT.Pirk
Jómunkásember
válasz
Batman2
#22278
üzenetére
Az nem is paszta, hanem olyan szürkés lapocska. Egyébként igen, megkeményedik és átmegy hőszigetelőbe. Ismerősöm HP pav. DV-5 gépét szét kellett ez miatt szednem az utolsó csavarig, mert állandóan 90-100 fok fölé ment a proci és fagyott a gép.
Kapott friss pasztát, azzal megállt 70 foknál. Igaz, a szétszedés és összerakás kegyetlen egy dolog, ha HP gépről van szó, valami idióta tervezhette a hűtés köré a gépet. [link érdemes megnézni]Most is itt járt a gép, mert megint melegedett, és bár kívülről nem látszott kosz, de a porszívó szép porcicákat húzott ki belőle, azóta megint visszaállt 70 fok körülre. Mondjuk az a laptop egy régi fajta, 45W TDP-s procival készült, szal van mit elfűtenie.
-
CPT.Pirk
Jómunkásember
válasz
_ATi_1
#22232
üzenetére
A TDA2030 pont ilyenre való, 1000Ft-ért egységcsomagban kapni, elkészített nyákkal, csak össze kell rakni. Amúgy meg elpusztíthatatlan erősítő, gyak. zárt térben hűtés nélkül is vígan elvan.
Mondjuk nem is a minőségéről híres, de fel lehet vele dobni passzív dobozokat...
-
#22180
CPT.Pirk
Jómunkásember
MasterMark
#22179
CPT.Pirk
Jómunkásember
válasz
MasterMark
#22179
üzenetére
Kevés az információ.
-
#22117
CPT.Pirk
Jómunkásember
Speeedfire
#22116
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#22116
üzenetére
Ez az erősítés dB-ben. Jól van, csak hirtelen kevésnek tűnt. A JLH pl. 20dB-re van belőve. A 11-et viszont kicsit megemelném. Tegyél be 1-1 trimert Ra helyére, úgy könnyen tudnád állítani a kellő értéket.
-
#22114
CPT.Pirk
Jómunkásember
Speeedfire
#22113
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#22113
üzenetére
Hát nem gain (azaz erősítés), mert az dB-ben méretik. Mivel / hol állítod ezt be?
-
#22112
CPT.Pirk
Jómunkásember
Speeedfire
#22111
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#22111
üzenetére
11 krumpli vs. 23 alma. dB nem lehet, mert ahhoz túl kicsi mindkettő.
-
#22110
CPT.Pirk
Jómunkásember
Speeedfire
#22109
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#22109
üzenetére
És ezek milyen értékek?
-
CPT.Pirk
Jómunkásember
-
CPT.Pirk
Jómunkásember
Akár 16-ot is ráköthetsz, mindegyiket meg fogja hajtani, legfeljebb a nagyobb hangerőn már torzulást fogsz tapasztalni.
Mivel nem tudni a rövid leírásból, hogy a 16 hangszórót 16 különálló végfok, vagy kevesebb, osztott hajtja meg, így pontosabbat nehéz mondani. Mivel amúgy is csak sztereó bemenete van, 2, vagy 2*2 hangfalnál nem látom értelmét többet rákötni.
A hangszóró watt száma meg teljesen mindegy, ha 10W felett van, az csak a villamos terhelhetőségét jelenti. Az elérhető hangerőt a végfok kimeneti teljesítménye és a hangszóró érzékenysége együtt határozzák meg. Ez utóbbi értéket viszont ritkán írják rá a cuccokra, vagy ha rá is írják, gyakran csak egy egy kamu érték.
Az egésznek az a lényege, hogy kösd rá a hangfalaidat, és vagy tudják a számodra elég magas hangerőn a tiszta hangzást ezzel a nem túl nagy teljesítményű erősítővel, vagy nem. Utóbbi esetben még kereshetsz jobb fajta, érzékenyebb hangfalakat vagy másik erősítőt a meglévő hangfalakhoz.
-
CPT.Pirk
Jómunkásember
A leírás szerint 4-16 darab széles sávú (80Hz - 16kHz) BOSE hangszórót hajt meg, amik 8W-sek. A cucc teljes felvétele maximum 140W, szóval ha 100% hatásfokkal működne, 16 hangszóró esetén akkor is csak maximum 8.75W teljesítmény menne ki csatornánként.
Ez nem hangzik soknak, de kellően érzékeny hangszóróval teljesen elég egy lakásba. Magyarul kb. 10W felett bármilyen hangfalat ráköthetsz, de több utas példányokat keress, hogy legyen magas mély meg közép is.
A PC-t meg az "unballanced" bemenetekre kötheted, mint bármi más kommersz audio eszközt.
-
#21965
CPT.Pirk
Jómunkásember
Speeedfire
#21945
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#21945
üzenetére
Tina + WINE? Hiba nélkül működik. Konkrétan TINA jellegű progit nem találtam. A java-s áramkör-szimulátor viszont simán megy mindenen, igaz nem annyira egyszerű az áramkör építése, de nem is pilótavizsgás.
-
CPT.Pirk
Jómunkásember
Megnézve pár izzót, 2-500mA között fogyasztanak. Ha összeraksz 4 darab 2000mAh-s tölthető akkut, 500-al számolva is több mint 4 órát fog világítani.
Modernebb ledes lámpáknak meg valszeg még kevesebb áram kell...Amúgy az nem drót, ami kijön az elemtartóból, hanem vezeték. Elemtartót kapsz bármelyik elektronikai boltba, aztán felszerelheted magadnak a bicajra.
-
CPT.Pirk
Jómunkásember
válasz
Lompos48
#21767
üzenetére
Ajj de szép!
Valami ilyet, beszerelhető kivitelben tervezek majd a csöves előlapjára beültetni, és rányomni az anódtápra.
Meg lesz két hagyományos mutatós műszer is az előlapon, hogy legyen valami, ami ugrál a hangra.
Azokat már beszereztem egy régebbi deckből. Névtelen szerkezet volt, de lett belőle két méter profi árnyékolt kábel, alps váltó kapcsolók, dupla tengelyes potméter, stb. -
CPT.Pirk
Jómunkásember
válasz
ozzy711
#21764
üzenetére
Igen, egyértelműen. Ennyi, kb. 70 év alatt mindössze a hálózati puffer kondi 2*50uF adta fel a harcot, és brummos volt. Most majd rajtam a sor, hogy újra lelakkozzam, mert szépen lecsiszoltuk már róla a többszöri lakkozás nyomait..
Kicsit kevés adót lehet vele fogni, de működik. Jah annyit módosítottam benne, hogy földelt hálózati csatlakozót tettem be, és ez megadja a rádiónak is a földelést. Régebben egy darab földbe szúrt drót volt a földelés.
Valamint az egymásutáni kötés helyett csillagpontos fűtést tettem be alaposan összesodort vezetékekkel.totya694: szép cucc!
-
-
#21693
CPT.Pirk
Jómunkásember
Speeedfire
#21691
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#21691
üzenetére
21669-ben linkeltem egy jó könyvet, azt érdemes megnézni.
Lompos48: igen, meg a munkapont beállító tagokat úgy szokták csinálni, hogy ellene hassanak a tranyó változásainak.
Egy másik kérdés, 18V-s kézi cségépé akut töltök, de 22V mellett 0.92A megy bele. Nem sok ez egy kicsit? A töltő talpban lévő töltést jelző áramkörben volt egy soros 7 ohm 2W ellenállás, de az kisütötte magát a nyákból. Most 2 darab 20ohm 5W van bent párhuzamosan, de ezek is elég forróak.
-
#21690
CPT.Pirk
Jómunkásember
Speeedfire
#21688
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#21688
üzenetére
A tranyók áramerősítése erősen hőmérséklet függő mennyiség, ráadásul a hőmérséklet növekedésével az áramerősítés is nő, nagyobb áramerősítés meg tovább melegíti a tranyót ami még nagyobbat erősít... Ennek a következményét már szerintem kitaláltad.
Javaslom elolvasásra valamelyik elektrós könyvet, mert ez nem mítosz volt, hanem hülyeség volt.
-
CPT.Pirk
Jómunkásember
válasz
dudika10
#21668
üzenetére
Ez egy jó kérdés. Valamint itt Linuxon a VLC fölé tud menni 100%-nak (azt hiszem a wines nem tud, de ebben nem vagyok biztos), ahol már hallod, hogy torzul a hang. Ez is jó kérdés, hogy milyen úton csinálja ezt.
A Tina valóban jó, elkezdtem az The_Art_of_Electronics könyvet olvasgatni, tök jó Tinában is szimulálni a kapcsolásokat. Egyébként sokkal jobb ez a könyv, mint a Tietze-Schenk könyv, ehhez képest az tényleg mesekönyv. Itt a tranzisztoros dolgok nem az alapkapcsolásokkal kezdődnek, hanem rögtön emitter követő, meg a belőle készült áramgenerátorokkal.
-
#21667
CPT.Pirk
Jómunkásember
Speeedfire
#21666
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#21666
üzenetére
Szinusznál a félperiódus amplitúdóját (0V <-> csúcs) el kell osztani 1,41-el, és megkapod az RMS értékét a jelnek. Gyak. ez az egyenáramú középérték, mérőműszerek is többnyire ezt mérik.
Lompos48 és dudika10: a csöves számolásánál 0.316V RMS-re számoltam ki az előfokot, ami 0.9V cs-cs mindössze, ehhez képest eléggé többet kap a gépről, 1.5-2V cs-cs, ezért érdekes a dolog.
Majd megmérem még egy két dolog kimenetét, most már kíváncsi vagyok.
-
#21661
CPT.Pirk
Jómunkásember
Speeedfire
#21659
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#21659
üzenetére
Konszumer cuccoknál a line level az -10dBV, ami 0.316V RMS (0.447V csúcs).
A profi cuccoknál fordul elő +4dBu maximum, ami 1.737V csúcsnak felel meg.
[link]A leírtak szerint a PC-s vonali kimenet elérheti az 1V csúcsot (0-hoz képest nézve, szóval 2V csúcs-csúcs), ehhez képest a csövesem bemenetét precízen kiszámoltam 0.316V RMS-re úgy, hogy ekkora fesz mellett még nem vezérelje túl a végerősítő pentóda bemenetét, ami az adatlapon meg volt adva, hogy mekkora feszültség.
Ebből az lett, hogy bemeneti osztó nélkül van a gépre kötve a csöves, és nem vezérli túl. Más eszközök sem. Egy kicsit a CD lejátszóm nagyobb szintet ad ki, mint a többi eszköz, de az a "még belefér" kategória.
-
#21658
CPT.Pirk
Jómunkásember
Speeedfire
#21655
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#21655
üzenetére
Ilyet olvastam én is, de a Line kimenet az kötött szintű. Ott 2V azt jelenti, hogy igencsak túlvezérled a következő fokozatot.
Szóval fasságnak tartom. -
#21633
CPT.Pirk
Jómunkásember
Speeedfire
#21632
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#21632
üzenetére
A munkapontot az egyenáramú dolog, valamint a tranyók bázisán állítják be. Ergó egészen biztosan nem arra van az a tag.
Csak tippeltem egyébként a korral, nem tudtam milyen régi a kapcsolás. Mondom, csak tegyél oda még két lukat a nyákra, egy próbát megér a dolog, rögtön kiderül, melyik kondival jobb a hang,
-
#21629
CPT.Pirk
Jómunkásember
Speeedfire
#21623
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#21623
üzenetére
Csináld úgy a nyákot, hogy ki tudj próbálni benne más fajta kondit is. Valszeg lesz értelme a dolognak. Lehet olyan prózai magyarázata van, hogy mikor tervezték, nem volt alkalmas méretű másik kondi, csak elkó...

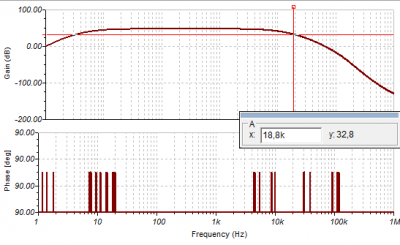

A Tina szerint amúgy az az előfok, amit én szimuláltam a HTA-dban, az jó, 100kHz-ig átvisz. A problémát a kapcsolás alján lévő 556B és 546B tranyók közé bekötött 68p - 150ohm tag okozza, ha kiveszem onnan, akkor a frekimenet rögtön 70kHz-ig tart a 8kHz helyett.
Kellene valaki, aki vágja, hogy mire szolgál ez a két alkatrész, mert ha feleslegesek, akkor kuka...
-
CPT.Pirk
Jómunkásember
válasz
moha21
#21579
üzenetére
Kezdésnek az egész invertert pucold le valamivel. Az jellemzően egy kis modul szokott lenni. Attól független, hogy nem látszik, ki tudja mivel jár az uborkalé rászáradása.
totya694: igen, fenn áll a lehetősége a maradandó problémának is, de az csak takarítás után fog biztosra kiderülni.
-
CPT.Pirk
Jómunkásember
válasz
moha21
#21577
üzenetére
Van ilyen "break cleaner" fék felület tisztító szer, spray formában is, az ilyen azonnal párolgó szer, jó eséllyel ki tudod vele pucolni az uborkalé maradékát. Csak persze szét kell szedni a gépet elemeire...
A tulajnak meg mond meg, hogy ha továbbra is ilyet művel, akkor vegyen ThinkPad-et, annak nem árt a folyadék, alul kifolyik belőle. -
CPT.Pirk
Jómunkásember
válasz
Lompos48
#21566
üzenetére
Egyéb tulajdonságokkal mi a helyzet? Olyat láttam már több esetben is, hogy elkóval párhuzamba kötöttek egy pici, pF - nF értékű kondit, hogy a kis és nagyfrekis jeleknek is "legyen kedvező út", de olyat még nem, hogy bármit is variálni kellett volna egy méretes mkp "tömb" kondenzátor átvitelén.
-
CPT.Pirk
Jómunkásember
válasz
14adam
#21531
üzenetére
Dobjál fel valami kapcsolási rajzot, mert nem igazán értem, hogy most a venti forgását írod oknak, vagy a táp szűrése nem elég?
totya694: "bolti" erősítőknél elég gyakori ez a megoldás. Igazából ettől nem lesz különösebben rossz konstrukció, arra a szintre, ahová azokat készítik, teljesen megfelelő.
-
CPT.Pirk
Jómunkásember
-
-
#21508
CPT.Pirk
Jómunkásember
Speeedfire
#21506
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#21506
üzenetére
Mivel a HTA fázistolását nem tudja leszimulálni a Tina, így nehéz elfogadni, hogy a szimulált amplitúdó menet megfelelő. Ezért mondtam, hogy jó lenne találni valakit, aki lemérte a HTA-t.
Nem kell hozzá sok cucc, egy jelgenerátor, (bemeneti osztó), meg egy szkóp.
A Tinához még annyit mondanék, hogy annak a műszernem, ami nem kell, az I/O módját tedd none-ra, így nem lesznek fölösleges görbék a karakterisztikában.
-
#21505
CPT.Pirk
Jómunkásember
Speeedfire
#21504
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#21504
üzenetére
Tényleg, a 150ohm kimaradt, egyébként semmit nem befolyásolt.
Valamint nyomd meg a RUN gombot a szkópon.
szerk: a msáik csatornát meg érdemes a bemenetre kötni, hogy egyszerre tudd nézni a be és kimenő jelalakot. Persze csatornánként megfelelően beállított v/div érték mellett.
-
#21503
CPT.Pirk
Jómunkásember
Speeedfire
#21499
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#21499
üzenetére
Elrontottam valamit? A te rajzod alapján mentem a #21443-ból.
Ha kötsz egy oszcilloszkópot a be és a kimenetre, akkor a T&M menüben meg tudod nyitni (csak be kell állítani, mint egy valódi szkópot), tudod nézni a jelalakokat, a generátor menüben meg tudod változtatni a bementi jel paramétereit.
Az átviteli karakterisztikát meg az analízis menüben egy AC transzfer karaterisztikát vizsgálva tudod megnézni.
ozzy711: igen. Sajnos Tina esetében nem tudom, hogy milyen kondenzátorral számol, így ezeket a dolgokat szimulálni nem igazán lehet.
-
#21492
CPT.Pirk
Jómunkásember
Speeedfire
#21491
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#21491
üzenetére
Nézd meg a kapcsolást, ha gondolod: [link] feltettem a tina fájlt. 8-9 kHz-ig szép egyenes a frekimenet, onnan viszont nem. Nem hiszem, hogy a valóságban ez ennyire rossz lenne, de valaki csak kimérte a HE topicban, hogy mit tud igazából...
ozzy711: nézegettem picit, de a kimeneti csatoló kondi érték változtatásával nem igen tudtam befolyásolni a magas frekis dolgokat.
-
CPT.Pirk
Jómunkásember
válasz
ozzy711
#21488
üzenetére
Mindkettőt tervezi, először tranyóst csinál. Csövessel lesznek azért finomságok még ott.
Amúgy unalmamban bedobtam ezt az alkatrésztemető HTA-30 -at a Tinába, de a fázismenet szimulátor megőrült tőle, valszeg túl komplex a kapcsolás. Az erősítést legalább leszimulálta, 40dB körül erősít a kapcsolás és a tina szerint 10kHz-től kezd csökkenni az erősítés.
Ez nem tudom mennyire reális, meg nem is minden félvezető volt fellelhető a Tinában, különösen a vég darlingtonok nem. -
CPT.Pirk
Jómunkásember
válasz
ozzy711
#21479
üzenetére
Az érdekes felépítés. Olyat láttam azt hiszem az Ágoston könyben, ki van emelve a leírásban, hogyha megfelelően meg van csinálva az átviteli lánc, és így nem lép fel földhurok, akkor el lehet hagyni a bemenetről a csatoló kondit, de ez nagyon esetleges, és helyhez köti a cuccost.
Az Alexandernél mindegy volt mi megy a bemenetre, kondi nélkül volt használható?
-
CPT.Pirk
Jómunkásember
válasz
ozzy711
#21471
üzenetére
Na ez komoly! Mindig is érdekelt, hogy mitől döntenek elkó és mkp / mks kondi között. Szerencsére ilyesmivel nem találkoztam, eddig minden erősítőm bemenetei és köztes csatoló részén Wima mkp "téglák" kerültek felhasználásra, vettem egyszerre 10-et, hogy később is legyen.
-
#21461
CPT.Pirk
Jómunkásember
Speeedfire
#21460
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#21460
üzenetére
Amin átmegy a jel. C1, C3 mindenképpen. Kimenetivel nem tudom mi a helyzet.
-
CPT.Pirk
Jómunkásember
válasz
szeva000
#21427
üzenetére
Jájjj!
Olyat láttam TV-ben, hogy a Mythbustersesek v. Jackassesek kipróbálták, rápisilve is üt-e a cucc. Ütött.
Lompos48: A triacos telj. szabályzásra nincs valami korlátozás az EU által? Valami olyat tanítottak még régebben, hogy 60W felett tilos ilyet használni. Kicsit ködös már a dolog, a részletek homályosak.
-
#21347
CPT.Pirk
Jómunkásember
DonThomasino
#21346
CPT.Pirk
Jómunkásember
válasz
DonThomasino
#21346
üzenetére
Gondolom addig tart, amíg nem követünk el valami olyat, ami méltatlanná tesz erre a klubra.
Amúgy igen, az 1 fórumra jutó szakértők száma itt elég magas lett.
-
#21344
CPT.Pirk
Jómunkásember
DonThomasino
#21341
CPT.Pirk
Jómunkásember
válasz
DonThomasino
#21341
üzenetére
Azt, hogy amit írunk, az a szentírás!
-
#21276
CPT.Pirk
Jómunkásember
Speeedfire
#21275
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#21275
üzenetére
Egyenlőre ott vagy, hogy a két régi Tesla szól még, nem? Először a leggyengébb láncszemen kellene variálni, ez(ek) a hangszóróid, meg a rosszul méretezett Csebisev a DAC-od után.
-
#21251
CPT.Pirk
Jómunkásember
Speeedfire
#21250
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#21250
üzenetére
Igen, zenekari erősítő, aminek ilyen bemenete van, tranyós, vagy opampos differenciál erősítővel kialakítva.
Esetleg átalakítod a HTA bemenetét ilyenre. -
#21248
CPT.Pirk
Jómunkásember
Speeedfire
#21246
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#21246
üzenetére
Ilyen formában egy INA nem nagyon befolyásolja a hangot. Viszont ha ezt is ki akarod kerülni, akkor kénytelen vagy olyan DAC IC-t választani, aminek normális kimenete van.
Lompos48: de lelkileg jobb érzés, hogy kívülről nem látni.
Egyébként ez mennyire általános megoldás? -
#21245
CPT.Pirk
Jómunkásember
Speeedfire
#21243
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#21243
üzenetére
Félreérted, ami az i/v konverter, az maga az INA cucc. Az tartalmazza a kellő műveleti erősítőt, így annak a kimenete közvetlen kapcsolható erősítőre.
-
#21242
CPT.Pirk
Jómunkásember
Speeedfire
#21241
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#21241
üzenetére
Akkor viszont olyan DAC-ot keress, aminek sima kimenete van. Arra nem igen kellene semmi.
-
#21240
CPT.Pirk
Jómunkásember
Speeedfire
#21239
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#21239
üzenetére
Hová kötnéd az erősítő RCA bemenetén a +, -, és gnd kábel hármast?
A kommersz hangtechnika aszimmetrikus jelátvitelt használ, a profi, zenekari meg szimmetrikusat. A te DAC-od kimenete szimmetrikus. Azt vissza kell alakítani aszimmetrikussá, hogy használni tudd.
Ez angolul az unbalanced / balanced line dolog. [link]
A PDF-ben van is bonyolult, 3 opampos kapcsolás ezt megoldandó, de erre való az INA-ic sorozat, amit linkeltem korábban.
-
#21238
CPT.Pirk
Jómunkásember
Speeedfire
#21237
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#21237
üzenetére
Tényleg jó paraméterei vannak. Ahogy nézem, nincs olyan társa, amibe be lenne építve a vonali meghajtó, így mögé kell tervezned egy meghajtót, ezek közül: [link]
-
#21236
CPT.Pirk
Jómunkásember
Speeedfire
#21235
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#21235
üzenetére
Azt hittem, még az előzővel kapcs. kérdezed.
Ez egy szimmetrikus kimenetű dac. Na ha nem ipari környezetben, vagy sok sok méter kábellel használod, akkor nem sok értelme van, mert az erősítő előtt vissza kell alakítani a jelet aszimmetrikusra, az meg olcsó opampal simán megoldható, de a hangja nem lesz valami szép. Csináltam ilyet TL071 meg társaival, elég vacak lett.
Mi a gond a mostani DAC-al, hogy cserélni akarod erre?
-
#21234
CPT.Pirk
Jómunkásember
Speeedfire
#21232
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#21232
üzenetére
De én nem azt mondom, hogy hasonló lesz, mert nem lesz hasonló, csak simán jó!
Amúgy tervezem már az új dac-t is, de ott a kimeneten nem szívesen használnék opákat. Mivel lehetne az helyettesíteni? Esetleg lehet oda valami diszkrét félvezetős kimenetet rakni? Illetve mi annak a pontos neve? "Előfok"?
Megnézve a használt DAC-ot, a kimenete vonali szintű kimenet, oda pont, hogy semmit nem kellene kötni.
A datasheet ugyan említ feltételes módban egy LPF, AMP blokkot, de szerintem a DAC-od tervezője ezt félreértette, én úgy értelmezem, hogy csak mint lehetőség van ott, kvázi felhasználási példának.
Megnézve a karakterisztikákat, 45kHz-ig nincs látványos minőség romlás, miközben a gépről elvileg nem is igen fog 22-24kHz feletti jelet kapni, mert nincs olyan forrás. Ergó nincs mit kiszedni a szűrővel.
Amennyiben a DAC-odat követő erősítőnek a bemenetén van csatoló kondenzátor, akkor még az elkókat is szedd ki a 15 és 16-os lábról, mert teljesen feleslegesek.
-
#21228
CPT.Pirk
Jómunkásember
Speeedfire
#21225
CPT.Pirk
Jómunkásember
válasz
Speeedfire
#21225
üzenetére
Valószínűleg jól fogsz járni ezzel a cuccal, de a a JLH-t nem venném vele egy kalap alá, mert az tisztán A osztály, más célokra és igényekre készült.
Cső jellegű hangja nem lesz (a tranyós kivitelnek), inkább olyan jellemzőket lehetne használni, hogy részletesség, stb. megközelíti a csöveseknél megszokottakat.Egyszer tényleg csinálj egy csövest, legalább az itt már többünk által megépített OTL füles erősítőt E88CC-vel, az olcsón megvan.
Engem most a totya féle Neelson-Pass erősítő érdekel, csak az tart vissza, hogy nem lenne hova használni, így is 3 fölös sztereó erősítő van a szobámban...
Amúgy megnézted a DAC-od Csebisev nélkül?
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Új hozzászólás Aktív témák
ekkold- DDR5 16GB 8GB 32GB 4800MHz 5600MHz RAM Több db
- 129 - Lenovo Legion Pro 7 (16ARX8H) - AMD Ryzen 9 7945HX, RTX 4080
- Bomba ár! Dell Latitude 7320 - i5-11GEN I 8GB I 256SSD I HDMI I 13,3" FHD I Cam I W11 I Garancia!
- Telefon felvásárlás!! iPhone 15/iPhone 15 Plus/iPhone 15 Pro/iPhone 15 Pro Max
- BESZÁMÍTÁS! ASRock A520M R3 3100 16GB DDR4 512GB SSD RX 6500XT 4GB BitFenix Neos Thermaltake 500W
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
