Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
Lompos48
nagyúr
válasz Speeedfire #15452 üzenetére
Ha nem hiszel/hiszünk az utolsó információnak, ki lehet várni, amíg kezedben lesznek az ICk, akkor meg rámérsz ohmmérővel a tok radiátora és V- láb között.
Ha csak -30V volt lenne rajta... 42V lesz ugye,
Azt ne csináld, mert az IC a V+ és V- között max. 60V-ot bír. 30V KELL legyen!
[ Szerkesztve ]
-
Lompos48
nagyúr
válasz Batman2 #15455 üzenetére
Nincs, sajnos. Egy fordított táplálás az IC-kben egy hatalmas lavinát indít el a substrate és az áramkör többi része között. Egy elektronikus cunamit, sajnos. Kuka lesz. Az ilyen védelmet nem az IC-be, hanem a készülékbe szokás beépíteni, ha fennáll a veszélye.
[ Szerkesztve ]
-
Lompos48
nagyúr
válasz Speeedfire #15457 üzenetére
Talán 2 napja került szóba a kacs. rajz kapcsán, CPT.Pirk vagy moha21 írta, miután kijavítottad a jelzéseket (váltó meg egyen), hogy ha a bemenő váltó ~30V, akkor a kimenő egyen az 42V= lesz. Erre te kellett volna felfigyelj, hogy ezt az ICd nem viseli el (adatlap). Tehát a váltófesz. értéke 30/1.41 kell legyen.
-
Lompos48
nagyúr
válasz Speeedfire #15459 üzenetére
OK minden, visszanéztem a rajzodat, valamiért 2x30V~ -re emlékeztem. Igazad van, mert 42<60V.
És akkor az IC-k hátán is csak -21V lesz, ami már nem csíp, de el kell szigetelni.
+VCC és a -VCC helyett +VCC és a -VEE a helyes.
[ Szerkesztve ]
-
Lompos48
nagyúr
válasz Speeedfire #15461 üzenetére
Mind igaz, amiket írtál. Annyi az egész - de ez nem kell érdekeljen -, hogy bent az IC-ben van egy virtuális föld (kb. a 2 tápvonal közti féltávon), ami körül minden forog/mozog, itt áll a bemenet és kimenet is jel hiányában, ez pedig 0-42V-os táplálásnál fecsúszik 21V-ra (a táp fele). Ez kifelé nem érzékelhető mert be- és kimenet le van kondenzátorral választva. Ha nem szigeteled el az ICket a bordától, az -VEEvel lesz egy potenciálon, azaz így gyakorlatilag 0V-on, aminek szerepe lehet esetleg földhurok kialakulásában, ha valami áram(ocska) csak szivárogna arra. Ezt csak, hogy ijesztgesselek.
-
Lompos48
nagyúr
válasz Speeedfire #15463 üzenetére
A virtuális nem azt jelenti, hogy van/lenne egy olyan pont az IC kapcsolásában, amit ki lehetne vezetni egy plusz lábra. De ha a táplálás tényleg szimmetrikus, akkor az áramkör konstrukciója miatt, minden a "közép" körül mozog. Mint írtam, jel nélkül kimenet és bemenet is a középen áll. Emiatt lehet ilyen táplálásnál a hangszórót kondenzátor nélkül a kimenetre kötni.
Asszimetrikus táplálásnál ez a pont felköltözik a táp felére, ami természetes, és minden az 1/2 táp körül fog történni. Ezért kell a kondenzátor, hogy a hangszóró pl. ne kapja meg ezt a relatíve nagy egyenfeszültséget (21V= miatt egy 4Ω/os hangszóró kénytelen lenne 5.25A egyenáramot elviselni, ugye még nulla bemeneti jel esetén is). Pluszban a kondenzátor impedanciája frekvenciafüggő. Tehát módosít a jelen. És még sorolhatnám. Nem egetverő, tragikus hatások, de léteznek.pont hogy elég a trafó 2*17-18Wattra 8ohmon
Tudod, hogy ennyi hogy tud bömbölni/dübörögni?
[ Szerkesztve ]
-
Lompos48
nagyúr
válasz Batman2 #15474 üzenetére
Most sokan kezdik majd el csattogtatni az agyaraikat, hogy leharapják a fejem, de akkor is: elfogadható. Nem hiszem, hogy stúdióminőséget várnál el tőle sem azt, hogy külön akusztikára kihegyezett szobában hallgatnád. Én ajánlom, jól működik, védelmei vannak (fordított betáplálás kivételével , bocs ), olcsó. Bármikor cserélhető, ha baj torténik.
[ Szerkesztve ]
-
Lompos48
nagyúr
válasz Speeedfire #15479 üzenetére

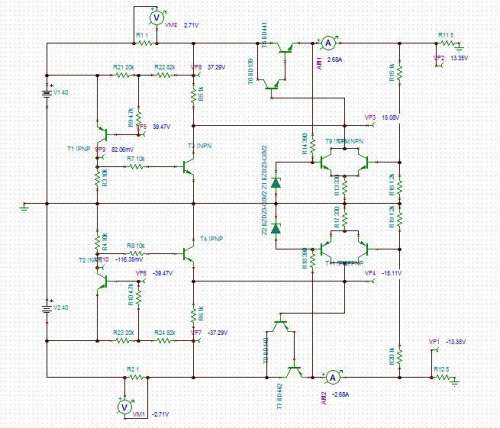

Ha arról a kapcsolásról beszélünk, ami 2 tranzisztoros és az adatlapban szerepel, akkor az a híres "farok csóválja a kutyát" kapcsolás, ahol a teljesítményt növelő tranzisztorok a vezérlő jelet egy-egy ellenállásról az IC tápvonalaiból kapják.
Kimondottan teljesítménynövelés a tranzisztorok szerepe. Olyan pedig, hogy miattuk kellemesebb lenne a hangja egyszerűen nincs.
-
Lompos48
nagyúr
válasz Speeedfire #15482 üzenetére
Ennyire nem ismerem az ic múltját.
A "kutya..." nem ennek az IC-nek a múltja. Először egy fantasztikus analóg áramkörös szakember, Bob Pease, a National Semiconductors-tól "követte el" a μA741-gyel (!). Az idén halt meg 71 évesen 1969-es Volkswagen Beetle-jében. Mindezt csak az érdekesség kedvéért.
...kicsit színezik a hangképet...[/I
Ilyen nincs a fizikában és az elektronika szépen visszavezethető fizikai folyamatokra. Színezés annyi mint hozzáadni valamit. Mit? A legrosszabb esetben torzítást, zajt. Az meg nem hiányzik senkinek.
[ Szerkesztve ]
-
Lompos48
nagyúr
válasz Speeedfire #15484 üzenetére
Ugyan nem értek ezzel se egyet, de mondjuk, hogy tudomásul veszem más véleményét. Akkor is inkább az IC fog elvenni belőle nem a tranzisztor hozzáadni. Ha pedig az itt tárgyalt áramkört vesszük, itt "elől" van az IC. Ha már az "elvesz" belőle a tranzisztorok nincs mit hozzá- vagy viszaadjanak.
De hagyjuk ezt, mert csak egy steril spekuláció, falhoz ütögetés. -
Lompos48
nagyúr
válasz totya694 #15487 üzenetére
Ha belenézel egy régi csöves rádióba kauktikusnak tűnhet az alkatrészek elhelyezkedése(a lég szerelt) készülékeknél.Pedig nem véletlen lettek anno úgy elhelyezve ahogy odakerültek.
Tényleg nem. Két fő oka volt: nagyok voltak az alkatrészek (nem lehetett volna 250-300V-os anódfeszültségnél SMD méretű alkatrészeket használni ), nem volt feltalálva a nyomtatott áramkörös technológia. Egy 1W-os ellenállás értékét előbb nikkelkarbonil párologtatással célozták meg utána pedig egy spirál beleköszörülésével hozták pontossági osztályba. Egyenként. (Ha találsz egy zöldre festett NDK ellenállást valahol, megnézheted a spirált a festék alatt). Amikor megjelent a NYÁK, az alkatrészek kezdtek csoportosulni, a csövek kivételével, mert azoknak a melegét az első generációk nem bírták. Nem lehetett kisméretű elkókat se gyártani 300V-os változatban az akkori technológiával. Folytathatnám.
Majd máskor még mesélek...
-
Lompos48
nagyúr
válasz CPT.Pirk #15503 üzenetére
Nem tamáskodásból, de megkommentálnám.
Nagyon régen volt, teszteltük, hogy egy 2N3055 mekkora teljesítményt bír disszipálni csak úgy magára. Nem nagyon bírta 1W fölött. Onnan már egy lavinafolyamat indul: melegszik, növekednek a reziduális áramok, mégjobban melegszik stb, amíg tönkremegy. Ha képzeletben összehasonlítod mekkora felülettel érintkezik a környező levegővel egy 2N3055 (TO3 tok) és egy TDA 2030 (Pentawatt tok), akkor az utóbbi nagyon veszít, még azzal a csavarral, alátéttel, anyákkal együtt is.
Most ide beszúrok egy grafikont a Pentawatt (Heptawatt) tokról, ami a termikus ellenállást mutatja a disszipált teljesítmény függvényében:A felső görbéből kiindulva (free air) spekulálhatunk. 5W-ból kiindulva, ahol az Rth értéke olyan 95C/W, ami kapásból 475 fokra melegítené. 10W-nál már 850 fok lenne. Ez nonszensz, persze. Ellenkező irányba (a görbe baloldali végén) 1W-nál kb 115 fok.
Ezeket összevetve a következő képpel:
kiderül, hogy halkan hallgathattátok, márcsak azért is, mert az IC melegedéskor önmagát is "lelövi".
[ Szerkesztve ]
-
Lompos48
nagyúr
válasz pumatom #15511 üzenetére
1. LED típustól függő az egyre eső feszültségesés (VF)
2. 6V-ról még meg tudsz "gyújtani" 3 pirosat, de kéket vagy fehéret csak 2-t.
3. 12V-ról mondjuk 6-7 pirosat vagy max 5 fehéret/kéketMindez sorba kötött LEDekre vonatkozott
4. 10db LEDet úgy tudsz táplálni 12V-ról, hogy csinálsz két 5-ös sorozatot külön előtétellenállással, majd mindenestől párhuzamosan kötöd őket.
Ha visszakeresnél pár hete a topikban, sok szó volt LEDekról, ellenállásokról és egyéb konex kérdésekről.
-
Lompos48
nagyúr
válasz pumatom #15513 üzenetére
Mindenekelőtt: a LED egy dióda, aminek nyitó irányú karakterisztikája exponenciális. Nem lehet feszültséggel vezérelni, hanem csak árammal. Ezért kell az előtétellenállás.
Érdemes ezt elolvasgatni (angolul van),
...hogy 3v-ról nyílik...
Ez kapásból félrevezető. A kiválasztott áram alapján görbéből saccolni lehet a VF (nyitóirányú feszültség) értékét. Ohm törvénye alapján számolsz ellenállást annak függvényében, hogy mekkora feszültségről akarod használni.
Egy kis normál LED 10mA-t igényel. 12V-nál sorbaköthetsz mondjuk 5 darabot, ezek min ugyanabból a 10mA-ból táplálkoznak. Aztán 500mA/10mA=50. Tehát így gyakorlatilag 50 sor 5 diódából álló fűzért a hozzájuk tartozó 50 ellenállással Tehát 250 dióda fog világítani.
Abban az esetben ha mondjuk 1-2 ledre van 12v-os 1A-es adapter az okoz valami károsodást, melegedést a ledekben, vagy csak egyszerűen felesleges rá?
Károsodást semmiképp, ha van előtétellenállás. Mondhatjuk felesleges, mint ahogy autóakkuról is lehetne táplálni, de minek.
[ Szerkesztve ]
-
Lompos48
nagyúr
válasz Speeedfire #15540 üzenetére
Az alkatrészek (ellenállások) lábtávolsága nem kötelezően egyenlő és az elrendezés sem muszáj tökéletesen szimmetrikus legyen. Ha nem akarsz dupla oldalú NYÁKot, kis alkatrésztologatással és vonalkerülgetéssel simán megy 5 áthidalás eltűntetése (2 perc bámulás után). Ne várd, mert nem tudom részletezni, túl bonyolult lenne leírni alkatrészenként. Maradhat híd is, ha más megoldást nem találsz.
-
Lompos48
nagyúr

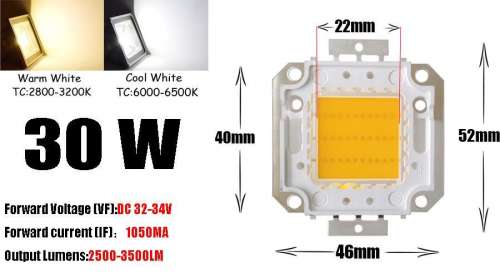

Egyre többen érdeklődnek a LEDek iránt és egyre többen vannak, akik nem néznek utána sem interneten, sem visszaolvasva a fórumban, ahol legalább 3.-4. alkalommal térnek most vissza az alapkérdések.
Melegen ajánlom mindenkinek egy honlap áttanulmányozását, ami sok mindenben képes megvilágosítani az érdeklődőket (még ha angolul is van írva).

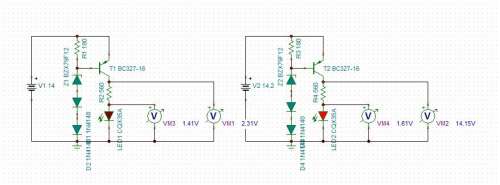

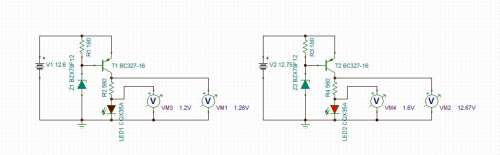

Ugyanakkor összedobtam egy kis rajzot, amit ha megépít akárki pár alkatrészből minden alapkérdésre választ fog kapni.
Az alkatrészszükséglet gondolom teljesen tiszta. Az áramkört be kell táplálni a feltüntetett feszültséggel (5V akár USB kábelen, vagy USB töltőből). Kell még hozzá egy mérőműszer, aminek legyen 1V-os skálája (nem láttam még olyat, aminek ne lett volna).
Működés egész röviden.
A LEDet az áramkörbe helyezve (helyes polaritással) és az emitterbe egyetlen ellenállást kötve gyakorlatilag 10mA fog átfolyni a LEDen. Két ellenállást párhuzamosan kötve 20mA, hárommal 30mA stb. És ez függetlenül attól, hogy 5 vagy 12V-ról van táplálva. Nagyobb teljesítményű dióda esetén akár még néhány ellenállás beköthető, az algoritmus nem változik.
12V esetén akár több sorbakötött dióda is tesztelhető, az áram nem változik, majd a fényerő függvényében lehet tetsző áramértéket választani. 12V-nál a zárójeles értékeket kell az áramkörbe szerelni.
A műszerrel a kiválasztott üzemmődban mérhető a VF feszültsége a diódáknak, amely érték Ohm törvényének ismeretében hasznos (szükséges) lesz az előtétellenállás kiszámolásához.
-
Lompos48
nagyúr
válasz Speeedfire #15551 üzenetére
Gyakorlatilag is, csak nem ilyen egyszerű kis cuccoknak találták ki. Aki begyakorolja, annak fázisonként percek alatt megy és ez nem túlzás. Ugyanakkor bele kell gondolni milyen lehet egy 8 rétegű NYÁKot megtervezni számítástechnika nélkül.
Igaz az, hogy kondi alatt nem viszünk vezetéket?
Egyszerűen nem igaz. Ha nagyon szigorú akarnék lenni, és óvatos is, akkor 2 oldalú NYÁK esetében esetleg az alkatrészoldalon nem vinnék vezetéket a tökig beültetett elkó lábai között, mert mi lesz, ha elpukk és odapisál?
Hát, vegyesen vannak. Elkó, kerámia, tantál.
Amilyen a te áramköröd - igaz más technológiával - vihetsz akár 3 párhuzamos szálat is, ha tudsz egy kondi lábai közt..
[ Szerkesztve ]
-
Lompos48
nagyúr
válasz Speeedfire #15555 üzenetére

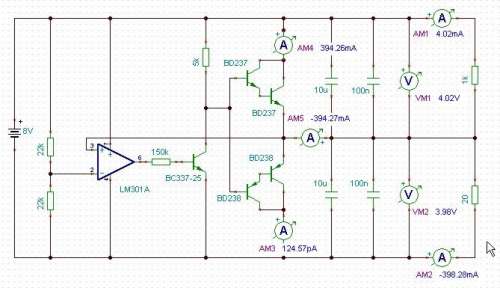

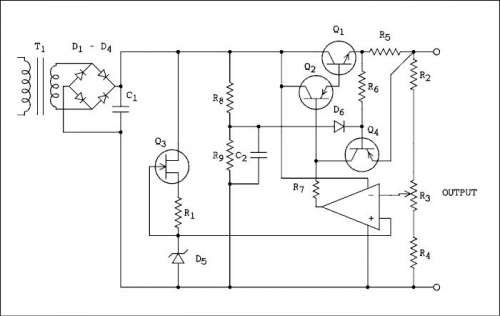

Ez így nagyon szép. Tényleg. A kettő közé még majd jön a táp rész, amit mindkét csatornához el kell vinni. Akkor vigyázz, hogy ne csinálj földhurkot. Ellenőrizd majd, hogy a szűrőkondiknak elég-e a hely. A nagyáramú szálakat (tápvezetékek, kimenetek) szélesre kell rajzol(tat)ni, hogy az áram "elférjen".
-
Lompos48
nagyúr
válasz Latency #15564 üzenetére
Nincs 24 órája annak, hogy ezeket írtam. A beszúrt linket olvashatod te is.
A LED-nek nincs ellenállása. Illetve vagy végtelenül nagy (szakadás) vagy végtelenül kicsit (rövidzár) attól függően, hogy nyitva vagy zárva van-e.
Ez nem így van. A LED egy dióda, karakterisztikája ugyancsak egy diódáé. Van ellenállása, csak nem lehet csak differenciális ellenállásnak definiálni (nyitóirányban), minden pontban más az értéke. Csak példának: egy kis piros LED ellenállása 10mA-nél olyan 150Ω körül van.
@PHM:
[ Szerkesztve ]
-
Lompos48
nagyúr
válasz DarkByte #15563 üzenetére
Két változat lehetséges:
1. Ha nem pont az általad birtokolt típusé a linkelt adatlap. Több típusnál a családból a 15, 16 lábak NC (not connected) vannak jelölve és akkor a LED kontaktusai máshol vannak.
2. Ha az és a kötéseket/forrasztásokat jól csináltad, akkor sajnos hibás a háttérvilágítás.
-
Lompos48
nagyúr
válasz Speeedfire #15568 üzenetére
Nem tudom, de az adatlapjában kellene szerepeljen. Még fontos a 2 láb közötti távolság is meg a láb vastagsága (elképzelhető, hogy vastagabb, mint a kicsiké, furat is nagyobb kell neki).
[ Szerkesztve ]
-
Lompos48
nagyúr
válasz Speeedfire #15570 üzenetére
Várd ki, amíg megérkeznek az alkatrészek. Másképp esetleg eldobhatod, vagy gányolhatod a szép NYÁKjaidat.
-
Lompos48
nagyúr
válasz 14adam #15576 üzenetére
Valószínű differenciális erősítőfokozatok vannak abban az erősítőben. Az ilyen dupla tranzisztor sajnos nagyon egymáshoz közelire válogatott 2 chipből (vagy egy chipen 2 struktúra) van szerelve. A válogatásnál fontos, hogy több a pontban is mért HFE (áramerősítési tényező) nagyon közeli értékű legyen. Ha ez nem teljesül, akkor sajnos elég komoly egyenszinteltolódások születnek. De ez függ a kapcsolási rajztól is. Kiváltani sikeresen csak duplával, vagy ha van rá lehetőséged, akkor egyéni méricskéléssel össze lehet egy-két maréknyi szimplából válogatni, ha van hozzá dedikált műszered is.
Az árán ne csodálkozz, a fenti leírást, military specifikációt, extrém műveleti hőmérsékleteket figyelembe véve teljesen normális.
-
Lompos48
nagyúr
válasz 14adam #15580 üzenetére
Írtam, hogy a kapcsolás elvárásaitól/szzükségleteitől függ. A műszerrel való válogatás nem biztos, hogy elég. Adatlap szerint 4 különböző kollektoráramon (10μA, 100μA, 1mA és 10mA) van mérve a HFE és a 2-2 érték közötti eltérés nem lehet nagyobb 10%-nál. A kézi műszer egyetlen áramon (valószínűleg 1mA) mér, a HFEvsIC görbe pedig nagyon eltérő lehet tranzisztorokként. Próba-szerencse, de inkább csak az első fele.
-
Lompos48
nagyúr
válasz Speeedfire #15595 üzenetére
Én azt hiszem, hogy nem segít és nem ront. Egyszerűen fölösleges.
CPT.Pirk: a réz mintázottsága az üvegszál textúrájának a nyoma. Azt nem tudom hogy jön létre.
[ Szerkesztve ]
-
Lompos48
nagyúr
válasz Batman2 #15598 üzenetére
Szívesen bármikor. Csak olyan kérdéseket ne tegyé' fel, amikre nem tudjuk a választ és itt kell megszégyenüljünk.
A fordított betáplálás ellen már tettem egy 5A-es Sottky formájában
Erre egy - inkább rosszmájú - megjegyzésem van. A Schottky jobb, mint a mezei dióda, mert kisebb rajta a feszültségesés és így kevesebb tejesítményt kajál meg az erősítőéből. Pedig utánaszámolva előző hsz. váltások alapján: a dióda 2A körül/fölött (maximumon) el fog fűteni kb 1W-ot. Ha ezt az erősítőnek maradna, fele kijöhetne hangban, fele a levegőbe a hűtőborda útján. De ne legyek már annyira szőrszálhasogató!
Ha a táp és erősítő külön-külön dobozban lesz, inkább keress valami olyan konnektort a tápláláshoz, ami nem csatlakoztatható fordítva. Akkor nem kellene a dióda. -
Lompos48
nagyúr
válasz atesss #15610 üzenetére
A dBm mérés egy illesztett tehelésen történik. Nem tudom a Maxwell műszeren melyik értéket választották. Az egyik ilyen szokványos impedanciaérték például a 600Ω. Ebben az esetben a mért jel a műszer bemenetén már eleve 600Ω-ot "lát", így a mérés egyértelmű.
Ami a PC-kapcsolatot illeti kissé szkeptikusabb vagyok. Erről se találtam leírást. Sajnos van egy nem túl kielégítő tapasztalatom hasonló műszerrel. Igen, rendelkezik egy soros porttal, adnak hozzá szoftvert (én floppin kaptam), amivel tényleg a mért értékek a PC-re jutnak, sőt grafikont is rajzol belőle olyan DOS 6.0 szintű grafikával. Másra képtelenség használni az adatokat, nem lehet a műszert utasítani/vezérelni. Kellene ismerni hozzá, a műszerben használt protokollt, de a vezérlés akkor se lehetséges. Protokoll ismeretében talán az adatokkal több mindent lehetne kezdeni.
Tehát nézegesd meg alaposan az igényeid függvényében.Viszont akkor már olyan kellene, ami tényleg tud mindent amit ebben a kategóriában lehet: frekvencia min. 1Mhz-ig, kitöltési tényező, hőmérséklet, Min - Max data hold.
Ez már a Fluke kategória.
[ Szerkesztve ]
-
Lompos48
nagyúr
válasz totya694 #15613 üzenetére
Jókat kérdezel!
Elsősorban eltitkoltad (önzésből ), hogy mit rejt az előlap. Ezért dühömben nem is mondom meg hol található a Users Guide-ja.
Van benne pumpa, klassz hátlapi hálózati csatlakozás kapcsolóval, fogadok rá, hogy hálózati szűrő is van a dobozban. Nehéz lesz kitalálni mit tegyél az előlap helyére és hogy, mert a kijelző nagyon dedikáltnak tűnik. Hálózati trafó, minőségi, biztos stb.
De csak törd a fejecskédet, megérdemled!
-
Lompos48
nagyúr
válasz Speeedfire #15619 üzenetére
Táp vagy trafó ami szakadást mutat?
-
Lompos48
nagyúr
válasz Speeedfire #15621 üzenetére
Az tényleg gáz. Ha nem vagy az a trafótekercselgetős fajta, akkor tényleg túl nagy a befektetés.
-
Lompos48
nagyúr
válasz Speeedfire #15623 üzenetére
Ha egy egyszerű trafóról van szó (1 primér és 1 szekunder tekercs), akkor annak 4 szála van. Ha semmiféle kombinációban nem mérsz valamelyik 2 szál között ellenállást, akkor mindkettő szakadt (nem egy szokásos jelenség). Ha mégis, akkor újra kell tekerni és 2 út áll előtted: újraszámolni, vagy bontáskor megszámolni a letekert meneteket. Kis trafónál a primérnél elég sok lesz. De inkább keress a környezetedben valakit, aki már csinálta. Távvezérléssel nagyon nehezen menne az első trafó újratekerése.
Amit CPT.Pirk ír tökéletesen igaz, a baj akkor lehet, ha a hőbiztosíték a menetek közt van és onnan kell előbányászni.
[ Szerkesztve ]
-
Lompos48
nagyúr
válasz Speeedfire #15627 üzenetére
A vastagság alapján pont a piros a szekunder márcsak azért is, mert általában belül tekerik a primért, kívül a szekundert.
-
Lompos48
nagyúr
És ami még érdekes: túlságosan vastag a szekunder drótja, az nem olvad el csak úgy, nyomtalanul a képeken pedig eléggé makulátlanul néz ki a tekercs. A jobboldali képen talán látható egy kis mechanikai behatás egy meneten, de attúl még műkodhetne.
-
Lompos48
nagyúr
válasz moha21 #15636 üzenetére
Rendesen kihajtva (bár nem tudom honnan lehetne 2 ohmos hangfalakat keríteni belső használatra) izgalmas egy kütyü, valószínű jócskán 10A fölött kér. Én szívem szerint egy kegyetlen egyenirányítóval etetném jó nagy befőttesüvegnyi szűrőkondikkal, Mivel itt próba/tesztelés lehetősége ki van zárva ki kell választani egy legalább 15A-es 12V-os tápot, az a teljesítményveszteség, ami a 14.x-12V fesz. különbségből születne nem lesz világvége.
@adyh: az közel sem elég.
[ Szerkesztve ]
-
Lompos48
nagyúr
válasz Speeedfire #15646 üzenetére
Persze. Csak nem kimenet, hanem szekunder.
-
Lompos48
nagyúr
válasz Speeedfire #15648 üzenetére
Nem hagyom! Nyugodtan lehet bemenet is. Ha mondjuk 30V~ -t kötsz egy ilyen trafó "vastag" drótos tekercsére, a másikon 230V~ -t fog adni (az lesz a kimenet), mert a trafók reverzibiisek.
-
Lompos48
nagyúr
válasz Speeedfire #15650 üzenetére
Ohmmérővel mérsz a tekercseken valamennyi ellenállást?
-
Lompos48
nagyúr
válasz Speeedfire #15655 üzenetére
Kis hamis! Szerintem feszültséget mértél az ohmmérővel. Csak egy biztosíték lesz (remélhetőleg). Mással is megtörténik (egyszer ).
-
Lompos48
nagyúr
válasz Batman2 #15695 üzenetére
Ez teljesen igaz, csak egy kicsi bibi azért van. Az IC nagyon jó, de egy valamire való műszert készíteni vele olyan bonyodalmakat jelent skálaválasztási, konnektikai meg egyéb szempontokból, hogy az emberfia beleőszül és a felénél feladja. Csak egy példa: 20-30 állású többszegmenses kapcsoló beszerzése. Akkor már inkább jó spórolni egy bótira.
-
Lompos48
nagyúr
válasz DonThomasino #15697 üzenetére
Erre nem tudok válaszolni, nem ismerem a magyar piacot, árakat. De lesz biztos ajánlatot tevő.
-
Lompos48
nagyúr
válasz moha21 #15707 üzenetére
Mondjuk maga a feszültség önmagában nem veszélyes...
Inkább ne mondjuk... Mert ellenállás mindenhol van, s akkor már jön Ohm bácsi a törvényével és mint folyamodvány az áram is.
lazán kiad 15-30 kV-ot mégis lehet fogdosni. / fasza villanypásztort lehet építeni vele...
Ha így lenne, akkor inkább villanyvágóhíd. Kicsi túlzásnak találom ezt az értéket.
-
Lompos48
nagyúr
válasz moha21 #15713 üzenetére
Azért írtam, mert rám nézve se veszélyes a 2 km-re haladó 110kV-os távvezeték az erdő mellett, mert nem vagyok ott. De ha közeledek, a veszély is nő. Van az a közmondás, hogy jobb félni, mint megijedni. És csak olyanokat és akkor bátorítani, ha ők tudják, hogy mi történhet. Nem az ellentmondás ördöge szólt belőlem.
Van itthon tápom amiről sorkimenőt táplálva 1-2 cm-es ívet húz mégis annyira érződik, mintha csikizne valami.
Igen, mert ott van jó feszültség. Már a fekete-fehér TVkben is 18kV volt a sorfesz, színesben pedig akár 24-27kV is előfordul. Még ha kicsi áramot is tudnak, szívbetegeknél ez is fatális lehet, bár más fiziológiai hatás eredményeként..
[ Szerkesztve ]
-
Lompos48
nagyúr
válasz Speeedfire #15725 üzenetére
Nna, az úgy nem lesz jó! A diódák nem tudnak csak 1A-t. A 10kΩ-os ellenálláshoz pedig hatalmas feszültség kellene akár a 100mA-es (1kV), akár az 1.34A-es értéket (13.4kV) helyettesítem be Ohm törvényébe. Ugyanakkor a 100mA-es áramgenerátor sincs mit keressen az áramkörben. Nem rosszmájúan írom, csak hogy figyelj kicsit jobban oda.
