PH-User
addikt
válasz Lompos48 #9225 üzenetére
Köszi, erre még visszatérek, de most egy fontos kérdés!
Feljebb írtam a csatlakozót, ami 6 DIN-es.
A fémkereső kábel külső burkolatát lebontva találtam 6 szál vezetéket.
Két fekete színűt; Ezekben selyemszerű anyag van.
Egy fehéret; Ebben fut még egy vezeték.
Egy kéket; Ebben is fut még egy vezeték.
Azt, amiben selyem van, kell használni valamire?''Amíg szól a zene muszáj felkelni és táncolni.''
-
AtiBoy
csendes tag
-
mezis
nagyúr
-
-
CPT.Pirk
Jómunkásember
válasz Lompos48 #9371 üzenetére
Per pilanat csak erre tudtam reagálni, többire majd, ha megjöttem délután.
Szóval, ez az erősítőm, ami leginkább hozza a zajt, abban ha lekapom a földelést, és magában áll, iszonyat 50Hz-es brummos. Ha nincs meg a föld, akkor nem is szól semmi rajta, kivéve a belső rádiójának a kimenetét, ha rákötöm a bemenetre.
Mikor van föld, és hozzáérintem a jelvezetéket a gépből jövő kábel külső részéhez, ami elvileg föld, már rögtön hallom a zavarást, nem is kell összekapcsolódnia a jel vezetékeknek.Most fogtam a csövest, és a jelútban lévő erősítőmből (amit csak bemenetválasztásra használok jelenleg) kihúztam a tápot, így a csövesből nem hallom a zajt. A csöves csak az említett 2 vezetékes tápot kapja.
Nincs más - csak egy szál gitár - szidom a rendszert - forradalmár. - Én vagyok egyedül 88 telén. (Auróra)
-
CPT.Pirk
Jómunkásember
válasz Lompos48 #9374 üzenetére
Igen, a 3. szálat. Anno úgy kaptam meg az erősítőt, hogy nem volt bekötve a tápcsati, azt valaki kitermelte belőle, mert be volt kapcsolva a mute funkció, amit a távja nélkül nem lehet kikapcsolni. Anno én kiszedtem 6 tranzisztort a mute körből, és áthidaltam, így végre megszólalt, a mute mód ellenére is. A földet én kötöttem be, mert nélküle csak a benne lévő rádió panel kimenetéről hajtva szólalt meg a végfoka. Külön helye nincs a földnek, oda kötöttem, ahová más áramkörrész földje is van, a fém belső vázon.
Ebben az esetben mit tudok csinálni, egyszer kössem vissza a földet, aztán nézzem meg, mi a helyzet a bemeneti jelvezetékkel? Ahogy néztem, tiszta oxid az árnyékoló réz, meg a kábel is ultra gagyi, anno a lehető legócskábbat tettem be...
Elképzelhető, hogy ennek az erősítőnek a hibája hatott a többi erősítőmre is? Nem esküszöm meg rá, de mikor mind az 5 csatornám a csövesről szólt, aminél ugye nincs hálózati föld, ott nem volt meg a zavarás. De erre nem esküszöm meg.
Nincs más - csak egy szál gitár - szidom a rendszert - forradalmár. - Én vagyok egyedül 88 telén. (Auróra)
-
CPT.Pirk
Jómunkásember
válasz Lompos48 #9376 üzenetére
Hallod, neked szobrot állíttatok!
Az volt a gond, hogy az egészségesnek kinéző jelvezeték földje belül szakadt volt, így tényleg a lakás földjén keresztül kóricált a jel. Kiszedtem tehát a hálózati földet, most "lebeg" a cucc, egyetlen gnd-t a gépből kap, és megszűnt a zavarás!!!!!!
Sőt továbbmegyek. ugye mondtam, hogy a csöves erősítő egy másik erősítőn keresztül kapja a jelet, hogy tudjak pl. cd-t hallgatni a csövesen, amíg nem készül el annak a doboza, meg a bemenetválasztó. Kihúztam tehát a köztes erősítőből a tápdugót, így a csöves is csak a gépből kap gnd-t, így ott is megszűnt a zavarás.
Még van egy erősítőm, ami a hátsó hangfalakat hajtja meg, ott még van zavarás, elvileg ott is csak meg kell szüntetnem a hálózati földet. Ott is én kötöttem be anno, mert bár tökéletesen működik az erősítő és karcmentes, valaki kibontotta belőle a tápaljzatot kompletten...Szóval meglett a hiba, köszönöm neked, és mindenkinek a segítséget!
Nincs más - csak egy szál gitár - szidom a rendszert - forradalmár. - Én vagyok egyedül 88 telén. (Auróra)
-
atesss
addikt
válasz Lompos48 #9382 üzenetére
Akkor most biztatót mondotok, mert akkor talán van esélyem hogy újra működjön.
Hát első rénézésre semmi más nincs megpörkölődve, legalábbis külsérelmi nyoma nincsen.
De honnan tudhatom, hogy belül nem-e sérült valamelyik IC ?A nyákon néhány mm-es körzetben is van egy kis barnulás, 2 vagy 3 SMD ellenáll vagy kondi is beletartozik ebbe, de szerintem túlélhették.
Vagy mennyire bírják ezek a meleget ?Körbenézek hova is lehet bekötve.
A nyákon "D4" név alatt fut, ebből (vagy abból hogy egyébként tudjátok hogyan működik ez / mi szokott lenni) akkor biztos hogy sima dióda és nem zener ?
A zenerenek mindig "Z" -s nevet adnak a nyákon (ill. van-e erre valami "szabvány", vagy csak elég valószinű) ? -
atesss
addikt
válasz Lompos48 #9390 üzenetére
Valószinűleg csak kapták a meleget.
Ha maguk termelték volna, akkor a közelében is barnultabb lenne a nyák, így meg a diódától távolabbi oldalukon már kevésbé fekete a nyák - pont beleillik a "kisugárzási" körbe.
A szinűket ugye nehéz már megállapítani (hogy mennyire is volt szürke / barna), de a másik nyákról lenézve a háromból kettő (pont a közelebbiek) kondi, egy ellenállás.
Mondjuk ez nem elektrolitos, de attól még az ilyen kondi is kevésbé bírja a meleget, nem ?hosszabb időtartam alatt akér kamikadze-vé válnak.
Ez alatt mit értesz ? Hogy ha nem csak statikus kisülés (pár μs), hanem tartós, akkor beáldozzák magukat ?
És ilyenkor tényleg meg is szokták védeni az utána következő fokozatot ?Egyenlőre annyit látok a nyákból, hogy a nulla után van egy smd kondi, és utána következik ez a dióda, a dióda másik oldalán kondi + ellenáll sorban, és utána az 5V.
De van egy alsó érintkező (asszem 8 pólusú), ami a vinyó-testbe megy, ide mennek vezetékek a dióda 5V felőli részéről.
Ez az éritkezősor egyébként félig a dióda alatt van, féltem is tőle hogy a melegtől nem-e sérült meg az érintkező vagy belül a vinyóban ahova megy, de nem valószinű.De megyek leforrasztani, és utána már jobban átlátom a nyákot.
-
atesss
addikt
válasz Lompos48 #9395 üzenetére
No kiforrasztottam.
Úgy tűnik, hogy mégiscsak mindkét "pólus" (mivel anód-katódot nem nagyon lehet itt mondani) az 5V-on van.
De ez nem biztos, meg kéne még jobban néznem, kell találnom egy nagyítót + le kéne tisztítanom a nyákot a feketüléstől - már amennyire lehet. Alkohollal lehet ezt tisztani ?Szoktak lenni SMD biztosítékok is
Ez kb. hogy néz ki ?De akkor az lenne az igazi megoldás, ha az összes környező alkatrészt kivenném, és úgy nézném meg a nyákot ?
Meg az alkatrészértékeket is, illetve azt még jobb lenne a működőről leszedett elektronikáról is leszedni, és összehasonlítani a kettőt ? -
atesss
addikt
válasz Lompos48 #9397 üzenetére
Nem, ezt csak szemre mondtam egyenlőre.
Elvileg van még párhuzamosan vele kondi, de először inkább tisztítok, és nagyítózok, utána mondok biztosabbat. Illetve mérek is.Lehet, de nem biztos, hogy elég. Ha a NYÁK nagyon megégett, akkor nagy baj van, mert vezet.
Áh nem, közel sem ilyen vészes a helyzet.
Ezért bízok benne hogy az alkohol leszedi.Mint egy smd kondi!?
Na az jó... De kiszedve ha rámérek annak is ki kellene derülnie.
De azért inkább nagyobb fajta lehet ehhez az áramerősséghez (adatlap alapján: [link] 5V-on 1,3A a startup current; bár az állandó csak 690mA), nem ?Mi lesz az SMD alkatrészekkel? Van hozzá szerszámod?
Egy Weller TCP-24 pákám van, egy elég kicsi, SMD-hez is használható PTS7 fejjel [link]
De ez sajnos nem az igazi erre a célra... -
atesss
addikt
válasz Lompos48 #9399 üzenetére
Alkohollal letisztítottam, tökéletesen sikerült, azaz teljesen zöld a nyák, és az összes alkatrész eredeti színű, a feketedés teljesen eltűnt, úgy tűnik abszolút csak koromlerakódás volt.
Találtam is (még)egy ilyen vinyót: [link]
Bár ez még részben működik, de 44%-os kondícióval megpróbálom jól lealkudni.Sajnos ebből is valoszeg csak max. a diódát tudnám kivenni, az egész elektronikával sajnos valószinűleg ugyanúgy nem menne, mint ahogy az én másik ugyanilyen vinyómnál is ez volt a helyzet (pedig az csak 2 hónappal régebbi, 2006 novemberi).
Mivel ez azt mondja az eladó, 2008-as gyártású, azaz sokkal újabb, és ennek már az MLC száma is más (ez amúgy mit jelent pontosan ?).De találtam ilyen diódát (illetve majdnem ilyet, SMBJ5.0CA) a RET-nél, csak ott 2000 nettó a min. rendelési érték.
A szegedi kisker boltjukban meg pont ez épp csak rendelésre van (1 nap), pedig apám épp ott van holnap du.-ig. De azért felhívom őket reggel, hátha mégis lenne.[ Szerkesztve ]
-
atesss
addikt
-
atesss
addikt
válasz Lompos48 #9411 üzenetére
Köszi hogy utánanéztél.
Hát amivel én megpróbáltam működésre bírni, annak ugyanaz volt az MLC-je.
Model: HSD721616PLA380
P/N (0A32728) és MLC (BA1957) azonos.
A fölső, hosszú vonalkód melletti szám más (0A32728BA19570C6B helyett 71 a vége).
Persze a sorozatszám (Z20648EF és Z20BL9WF).
A motor alsó csatlakozásánál lévő matricán lévő számok közt van még különbség:
"0A31983 212 6451 AXX71U" vs.
"0A31983 212 6486 AXX2Y1".
Illetve a Molex csatlakozó alatt a műanyagon van még egy matrica:
"0A29530 BA1790_Z37646 027X" vs.
"0A29530 BA1790_Z3A650 03Z2"A levett elektronika alatt a 22 érintkezős csatlakozó, ami a fémtestbe megy (fej + érzékelők + stb.-hez ), azon is van egy szám:
"E0E Z8T" vs.
"E0W CP3"A nyák úgy néz ki ugyanaz, csak pár alkatrész kicsit más, pl. B1412 helyett A1242 tranzisztor(?); "100 MX" helyett "100 MY" tekercsek; egy másik tranzisztor is más; a 12V-on és az 5V-on lévő ESD védődióda (ugye amiből az 5V-os az égett) is más; meg még 1-2 ilyesmi.
És a motorba menő fólianyák (4 érintkezős) más egy kicsit, a forrpont ugyanott van, de más szélességű a "rajzolat", az újabbon szélesebbek a vezetősávok a csatlakozó környékén; vagyis több a réz benne.Ram: Etrontech EM638165TS-6G [link] - Azonos
Na ez így már kicsit off is lett, de akkor ha ezt már ilyen részletesen leírtam, felteszem egy vinyós topicban is.
-
Boci_83
őstag
válasz Lompos48 #9420 üzenetére
Köszi!
Na ma volt egy kis időm foglalkozni a témával.
Eddig arra jutottam hogy a 640N és a 9640 jelzésű tranzisztorok NPN tranyók.
Ezeknél egyik oldalon mérek mind BE mind BC irányban zárlatot, másik oldalon egyik irányban zárlat, másik irányban 600 körüli értéket. Előző esetben mindkét irányban zárlatos, második esetben csak az egyik irányban.A 3205 típ jelzésű tranyók PNP itt egyik irányban 490, másik irányban 860 körüli értéket mérek, mind a 8 db esetében, C-E irányban pedig egyértelműen 319 minden esetben. Tehát szerintem ezek jók.
Bajban vagyok a K D3055 és a K B2955.ös számú alkatrészekkel, mert ezek nyitnak mind negatív. mind pozitív töltésre.Úgy gondolom ezek is rosszak ez esetben.
A táptranyók YG225N2 YG225C2 viszont E-C irányban zárlatosak.
Ha összeadom, akkor ez pontosan 20dbNa már most kérdésem az lenne, hogy a K2955 és a D3055 tranzisztorok szándékosan különböznek a többitől, vagy ezek már utólagos javítás során kerülhettek be 640N helyett?
Valamint a táptranzisztorokat mivel tudom helyettesíteni, mert ilyet, netet bújva az országban sem találok.
Szerk.: Bocsi ha hosszúra sikerült...
[ Szerkesztve ]
**********
-
Boci_83
őstag
válasz Lompos48 #9423 üzenetére
Nézd el nekem kérlek, hogy nem tudom mi a különbség a dióda és a tranyó között. Valahol el kell kezdeni ezt a szép szakmát!
Nem forrasztottam ki egyenlőre egyiket sem. Az majd most következik, és újra kezdem akkor az egészet.Akkor kell lennie benne ferritmagos nagyfrekvenciás trafónak is.
Az van jah![ Szerkesztve ]
**********
-
Boci_83
őstag
válasz Lompos48 #9432 üzenetére
Ha épp most kisebb nincs itthon, amin gyakorolhatnék, akkor azzal kell gazdálkodni ami van. Igen, ez valóban elég nagy teljesítményű erősítő, A 2db nagy kondi kicsit gyanús nekem, mert kissé puklis, de nem vészes. A többire megpróbálok odafigyelni!
Köszi a biztatást is, meg a segítséget is!**********
-
Vasinger!
nagyúr
válasz Lompos48 #9440 üzenetére
Értem, résen leszek, bár én is igencsak laikus vagyok.
De ha végül is nem találok ilyet, akkor a forrasztásos módszer is jónak tűnik?
Igazából ott csak a prioritással lennék bajba, meg ilyet sosem csináltam.
Forrasztani viszont jól tudok, de főként áramköröket csináltam.Az okoz bennem kételyt, hogy nem láttam még szétbontva RCA kábelt.
-
Vasinger!
nagyúr
válasz Lompos48 #9444 üzenetére
Rendben, akkor egyben ezt is megcsinálom. Már többször ónoztam be vezetéket, remélem most sem lesz probléma.
Akkor még egy utolsó kérdés:
Nagyításhoz katt a képreA képen bejelöltem, hogy hova melyik drótot fogom forrasztani. Ez így helyes? A nyilak pont oda mutatnak, ahova forrasztani fogok.
[ Szerkesztve ]
-
Vasinger!
nagyúr
válasz Lompos48 #9448 üzenetére
Persze, csak mono jel jönne át rajta, de azért mégis csak célszerű színkódhelyesen bekötni őket, akkor biztos nem lesz baj a bekötésnél.
A felcserélem a +,- vezetéket, akkor a hangfal tönkre mehet?mezis: Szerintem is célszerűbb lenne a fülre forrasztani, de az eladó nekem a közepét mondta. Megpróbálok minél gyorsabban forrasztani, ahogy csak tudok.
Na most nekem van itthon forrasztó ónom, amire azt írja, hogy folyadékot tartalmaz. (ez nem tudom mit jelent)
Van forrasztózsírom és szétválasztó sodratom is amket még fel sem bontottam, nem tudom mire jók.Megpróbálom előtte forró vízzel lemosni a csatlakozókat, akkor talán nem lesz annyira zsíros.
Elvileg holnap megyek venni forrasztó szivacsot (hőálló szivacs), de ha nem lesz anélkül is lehet forrasztani nem? (Én csak akkor használtam suliba, mikor több alkatrész után már sok volt rajta az ón, vagy az oxidációt szedtem le róla)
-
ett
aktív tag
válasz Lompos48 #9471 üzenetére

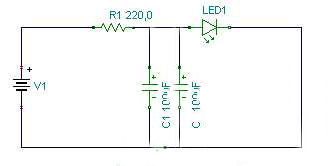

A gyári reléről leszeded a két érintkezőt és átrakod erre. A ledek pedig rendesen bekerülnek az izzós indexek helyére. A moci elektromos rendszere 12 voltról működik. Az lenne a lényeg, hogy tovább világítson az index mielőtt kialszik, aztán ugye megint világít. Tehát a két villanás közti időtartam már elég sokat javult, de a potméterrel nem tudom állítani, hogy meddig világítson, ezért gondoltam, hogy a kondenzátoron kéne variálni.
Here's a little song I wrote, I hope you learn it note for note. Don't worry, be happy.
-
ett
aktív tag
válasz Lompos48 #9476 üzenetére
A dolog úgy van, hogy van a gyári kábelköteg. Van egy kombinált relé, ami az oldalsztender és az indexrelé is, de csak a dobozuk egy, belül két külön áramkör a kettő. Ebbe a dobozba megy azt hiszem 6 vezeték, amiből kettő az indexrelének van. Ezt a két tüskét kiszedem és erre kötöm az X1-1 és X1-2 érintkezőket az új relénél. A villogást hagyományos izzókkal és ezzel a relével még nem néztük, de nehéz is lesz, mert a csatit le kellett szedni róla, hogy átbuheráljuk a ledes indexre. Ennyit amit elértünk, az az ellenállás nagyobbra cserélése volt, ami ugye így jó is, már csak az kéne, hogy amikor villog, akkor tovább tartson picit a kialvás előtt az az idő amíg világít.
Here's a little song I wrote, I hope you learn it note for note. Don't worry, be happy.
-
PH-User
addikt
válasz Lompos48 #9489 üzenetére
Szia!

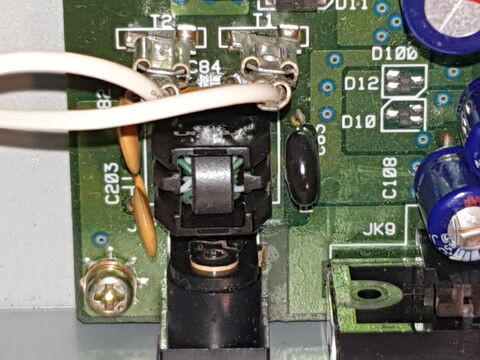

Sikerült szétszedni épségben, ha letekerem a rajta lévő rézdrótot, a szigetelés nem fog sérülni? Utána lehet újra használni?
Vagy mit gondolsz, hogy csináljam?Egy TDA7375 végfok IC-s erősítőhöz készíteném.
Annyit fog tudni teljesítményben?''Amíg szól a zene muszáj felkelni és táncolni.''
-
mezis
nagyúr
válasz Lompos48 #9493 üzenetére
Üdv.!
Ha nem akarsz falakat döngetni az erősítőddel és olcsón akarod megoldani a trafót (és nem sajnálod rá az időt), akkor induláshoz ez is megteszi. Legfeljebb nem jön ki a 2x25 Watt a hangszórókon amikor egy szinusz generátorral hajtod. A zenei üzemmódnál (beszédnél) a kondenzátorokban tárolt energia rövid időkre pótolja a trafó hiányzó teljesítményét.
mezis
-
Speeedfire
nagyúr
válasz Lompos48 #9506 üzenetére
Ezt örömmel hallom, ezek szerint csak annyit kellene tennem, hogy az opa-kat valahogy felapplikálom rá. Minden ki és bemenetre rakni kell, csak mert 3*2 ki és bementem van, így 6 db kellene. Bár szerintem ezt is megtudom még rendelni sample-ként. Igazából nem tudom mennyi a keret. Eddig csak a pcm2902e-t és a reg103ga-a -t rendeltem tőlük.
Illetve érdemes-e külön tápot használni vagy elég az usb feszültsége? Van itthon egy 2A-es tápom, még a mobil rackhez volt. 12V és 5V -on is 2A-t ad le (ami szerintem bőven sok is).
Most nézem az OPA-k csak az analog oldalon vannak, spdif alatt nem kell, akkor gondolom nem kell az optikai ki/bemenethez sem.
[ Szerkesztve ]
Fotóim https://fb.com/toth.szabolcs.art || IG: http://instagram.com/_tothszabolcs_ || Weblapom http://szabolcs-toth.com
