#80635
Lompos48
nagyúr
Dr. Szilikát
#80525
Lompos48
nagyúr
válasz
Dr. Szilikát
#80525
üzenetére
LED-es világítás figyelésére tökéletes. Izzó esetében gond lehet bekapcsoláskor az akár 10x kisebb hidegellenállás, tehát nagyobb áram, feszültségesés stb, ami "stresszelheti"
a kis LEDet. -
#75659
Lompos48
nagyúr
DonThomasino
#75657
Lompos48
nagyúr
válasz
DonThomasino
#75657
üzenetére
Öregedés már nem játszik. Maximum kapcsolók kopása. Vagy a teljes exitus.
Digitális szkóp lényege a mintavételezés. Amit nem lát(hat)sz rajta az, ami 2 mintavétel között történik. Egy elég gyors szkópnál, főleg hobbiméréseknél, nem fogsz kiakadni egy ns nagyságrendű tüske elszalasztása miatt. Azt egy nem túl gyors analóg szkópon se látnád.
Hatalmas előnye ellenben a hullámformák memorizálása, ami az analógok között csak a csúcskészülékeknél megtalálható. -
#75656
Lompos48
nagyúr
DonThomasino
#75654
Lompos48
nagyúr
válasz
DonThomasino
#75654
üzenetére
Természetesen nem hobbistának való a Tektronix.
Figyelni? Jó kérdés! Ha a csöves csak a CRT-re vonatkozik, akor a fényerő OK. Ha a szkóp csövekkel van építve, akkor már bonyolultabb a helyzet. A csövek öregednek, míg a félvezetők nem. Az öregedés paraméterváltozással jár. Ezt nem fogod felfedezni. Azt sem szabad elfelejteni, hogy cserealkatrészt is nehéz vagy egyenesen lehetetlen beszerezni. -
#75653
Lompos48
nagyúr
DonThomasino
#75652
Lompos48
nagyúr
válasz
DonThomasino
#75652
üzenetére
Az se megy. Van a Tektronix és van a többi. Fél évszázada vannak a topon.

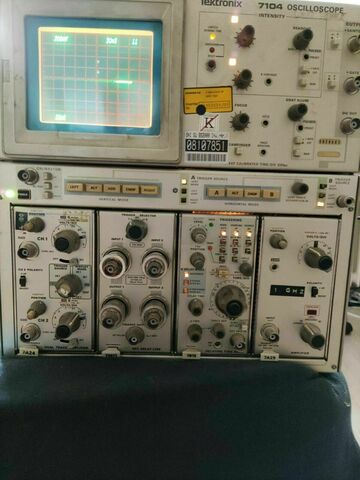

40 éve ilyen (1 GHz analóg sávszélesség)
volt a laborom asztalán: -
#75651
Lompos48
nagyúr
DonThomasino
#75647
Lompos48
nagyúr
válasz
DonThomasino
#75647
üzenetére
Nem egy név a sztárszkópok között. De ha az árát nézzük (400+ USD), az nem rossz egy 50MHZ-es szkóp esetében. Tektronix-hez hasonlítgatni értelmetlen.
-
Lompos48
nagyúr

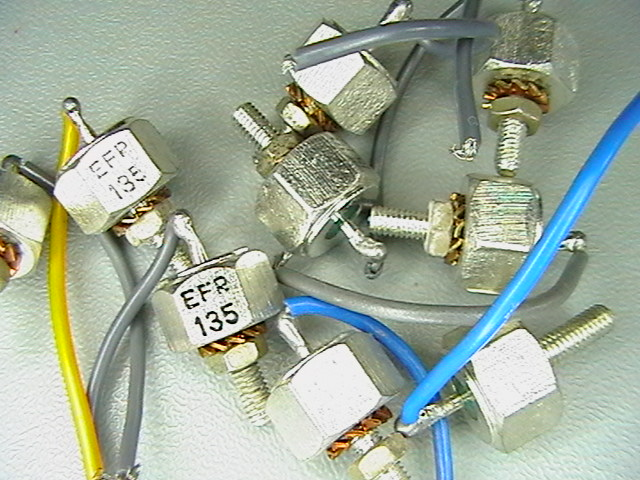

A '70-es években a bukaresti IPRS-ben gyártottunk 15A-es Ge egyenirányítókat. Visszfeszültság 100V, aminek max 1 mA visszáram felelt meg. Max. IF-nél a VF 1V. Ha memóriám nem csal, a "neve" EFR135 volt. Hatszögű tokban, egyik felületén anód, tok katód egy M5-ös apacsavarral hűtőbordára szereléshez. És itt is vannak:
-
Lompos48
nagyúr
válasz
Batman2
#75029
üzenetére
A szelénes egyenirányítóhoz hasonló volt szerintem a germánium karakterisztikája is, én azzal láttam régi akku töltőt.
Nem nagyon hasonlíthatók. A szelén jóval öregebb valami, vannak előnyei és hátrányai. Előnyei: 1. hihetetlenül bírják a túláramot, nem ütnek át, még a Se réteg felhólyagzása után is működőképesek, gyikolhatatlanok. 2. Nem kell rájuk hűtőborda, maga a cella már eleve egy bordának tekinthető lemez.
Hátrányai: 1. Nagy (néhány voltos) nyitórányú feszültség (VF) és 2. Nagyon kicsi (25V körüli) visszfeszültség (VR). Ezért használnak több cellát sorbakötve. -
#72411
Lompos48
nagyúr
Csabesz666
#72406
Lompos48
nagyúr
válasz
Csabesz666
#72406
üzenetére
Korábbi ötletem nem vált be, mert nincs ott, amit feltételként írtam. Itt pedig nem tudod használni a DC adaptert, mert - ha jól sejtem a hiányzó részeket - pozitív és külön negatív tápfeszt vagy egyebet (lásd PHM) állít elő az AC-ből.
-
#72405
Lompos48
nagyúr
Csabesz666
#72399
Lompos48
nagyúr
válasz
Csabesz666
#72399
üzenetére
14V ac egyenirányítva és "csúcsra" szűrve 19,6V, amiből a híd 2 diódányit (1,2...1,4V) még lenyúl.
-
#72397
Lompos48
nagyúr
Csabesz666
#72395
Lompos48
nagyúr
válasz
Csabesz666
#72395
üzenetére
Ha a kütyün belül az elektronika Graetz híddal kezdődik, majd szűrókondenzátor következik, akkor akár direkt is tudná táplálni a DC adapter. Ráadásul a polaritásra sem kellele figyelni.
-
#72251
Lompos48
nagyúr
Steve_Brown
#72249
Lompos48
nagyúr
válasz
Steve_Brown
#72249
üzenetére

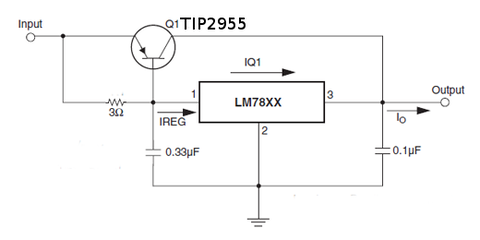

Nem megoldás. A két példánynak különbözhet a kimeneti feszültsége. Inkább használj bypass tranzisztort. -
#72246
Lompos48
nagyúr
Steve_Brown
#72244
Lompos48
nagyúr
válasz
Steve_Brown
#72244
üzenetére
Nem tudja. Ráadásul még a 19V bemeneti feszültségnél is el kellene
fűtenie (19-6)*1.6, azaz 20,8W teljesítményt! -
Lompos48
nagyúr
válasz
Barret001
#70557
üzenetére
Mindenképp kell még legalább egy soros dióda is, mert a LED egyenáramot igényel. A LED színe hálózati feszültség esetében már alig számít valamit. Mindegy, hogy 1,5 vagy 3V-ot "lopunk el" a LEDdel a hálózati feszültségből. A melegedés mindenképp jelen lesz, csak a megoszlása más a neon (glimm) vagy LED és ellenállás között. Mindkét esetben mA nagyságrendű az áram. Feltételezve (egy nagyonis életszerű) 5mA-es értéket, a disszipáció 1W körüli. Az pedig havonta 1kWh fogyasztással jár!!!.Természetesen széles határok között.
-
Lompos48
nagyúr
-
-
Lompos48
nagyúr
Ha jól emlékszem, valamikor a híres 2716-os EPROM-ot (és családot) a gyártó (Intel?) minimum 100 óra intenzív napfényre is garantálta kitakart ablakkal. Annak idején utcai lámpák (jód, nátrium...) fluoreszcens búráját eltávolítva gyártottunk "törlőt", csak a belső kvarcbúrával használva azt.
-
#69541
Lompos48
nagyúr
tordaitibi
#69540
Lompos48
nagyúr
válasz
tordaitibi
#69540
üzenetére
Az is. Csak a tirisztor a lányneve.
-
#69533
Lompos48
nagyúr
tordaitibi
#69530
Lompos48
nagyúr
válasz
tordaitibi
#69530
üzenetére
SCR = Silicon Controlled Rectifier.
-
Lompos48
nagyúr
-
#69124
Lompos48
nagyúr
tordaitibi
#69122
Lompos48
nagyúr
válasz
tordaitibi
#69122
üzenetére
Igen. A hirtelen megjelenő elektromos tér "cibálja" a táplált csövek még hideg katódjainak emissziós rétegét.
A 30-40 másodperc késleltetés túlzás. A katódok felfűtése nem nagyon haladja meg a kb. 10 másodpercet.
-
#69114
Lompos48
nagyúr
W. A. Lacky
#69112
Lompos48
nagyúr
válasz
W. A. Lacky
#69112
üzenetére
Igen. Kb. 50 éve. Egy szuperheterodin rádióban. Működött. Igaz a Graetz híd nem szilíciumdiódákból állt, hanem szeléncellás volt. Ezért érdemes összevetni a szűrőkondi(ko)n keletkező feszültségértéket, a táplált elektronika feszültségtűrésével.
-
#69034
Lompos48
nagyúr
tordaitibi
#69033
Lompos48
nagyúr
válasz
tordaitibi
#69033
üzenetére
-
Lompos48
nagyúr
válasz
Cicero
#68973
üzenetére

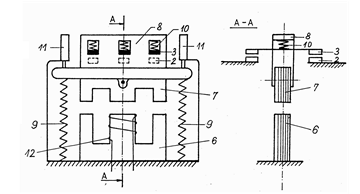

A háztartási gépek nagy hányadában ilyen relék vannak (cirkó, mosógép, klíma stb.). A kiszerelt alkatrésszel kell bemenni és keresni egy szaküzletben. A legtöbb-ben van. A 12V fontos. Ez már nagyjából definiálja azt, amit bemeneti impedanciának kereszteltél. A 250V is fontos. Egyébként még a lábkiosztást kell összehasonlítani.
-
-
#68275
Lompos48
nagyúr
Fejlesztő13
#68272
Lompos48
nagyúr
válasz
Fejlesztő13
#68272
üzenetére
A mért értékek változhatnak a mérési technika függvényében (Dc, vagy AC, sőt az AC frekvenciájától is. Alumínium elkók esetében a tolerancia (bizony) mozoghat a -50% +100% sávban (is). Információnak elég lehet ez is: [link]
-
Lompos48
nagyúr
válasz
darvinya
#68127
üzenetére
1. Illik forrást megjelölni.
2. Sehol nem állítja, hogy a "stabil és nagy hatótávolságú állóhullámok"-kal energiát lehetne szállítani.Csak zárójelben. Az állóhullám áll! Lásd akár mit jelent/mi a hatása egy koaxiális távvezetékben az állóhullámok jelenlétének. Ugyanazt az "éterben" is.
-
#67577
Lompos48
nagyúr
DonThomasino
#67576
Lompos48
nagyúr
válasz
DonThomasino
#67576
üzenetére
Egynek sikerült megszakadni.
-
#67542
Lompos48
nagyúr
DonThomasino
#67539
Lompos48
nagyúr
válasz
DonThomasino
#67539
üzenetére
Nem izzószál van benne, hanem egy félvezetőmorzsa. Szakadás csak nagy áramoknál jelentkezhet, amikor az anódhoz vezető szál nem bírja a túláramot.Maga a p-n átmenet egyszerűen átüt.
-
#67538
Lompos48
nagyúr
DonThomasino
#67537
Lompos48
nagyúr
válasz
DonThomasino
#67537
üzenetére
Ha megszakadnak, rövidre kell/lehet zárni azokat (is).
-
#67536
Lompos48
nagyúr
DonThomasino
#67534
Lompos48
nagyúr
válasz
DonThomasino
#67534
üzenetére
Kérdés, hogy hányból és mennyire voltak "meghajtva" eredetileg árammal. Nagyon csúnya megközelítéssel: 100-ból 3 kiég, a többi mondjuk 3%-kal többet kap.
-
#67533
Lompos48
nagyúr
DonThomasino
#67532
Lompos48
nagyúr
válasz
DonThomasino
#67532
üzenetére
Akkor nem szakadt meg, hanem zárlatos lett. Mérhető.
-
#67531
Lompos48
nagyúr
DonThomasino
#67528
Lompos48
nagyúr
válasz
DonThomasino
#67528
üzenetére
Hány voltos?
-
#67313
Lompos48
nagyúr
tordaitibi
#67309
Lompos48
nagyúr
válasz
tordaitibi
#67309
üzenetére
A 4000-es CMOS sorozat 20V-ot "tűr" tápként. Ha a határon lenne, akkor 1-2-3 soros diódával csökkenthető a táp. Ezzel a nyugalmi fogyasztás sem nő.
-
#67152
Lompos48
nagyúr
gyenesmartin
#67151
Lompos48
nagyúr
válasz
gyenesmartin
#67151
üzenetére
Alkohol.
-
#66875
Lompos48
nagyúr
pellesmartin
#66873
Lompos48
nagyúr
válasz
pellesmartin
#66873
üzenetére
2 megoldást látok:
1. A fűtőellenállással sorbakötött monitorellenállás. Számításaim szerint 0,25 ohm és legalább 20W. Vele párhuzamosan köthető egy LED (akár kis előtétellenállással). Amíg áram folyik feszültségesés van, ami vezérli a LEDet. Nagyon fontos a pontos ellenállásérték és a nagyon jó szerelési kontaktusok. Elméletileg megoldás, védelmi szempontból nem tudom, mert nem tud(hat)om, hogy mi van ott.
2. Áramtrafóval. A linkelt bigyó 50A mellett 10mA-t ad a szekunderén. 5 menetet fűzve a 18kW (7,826A) nagyjából a 10 mA-t hozza egy LEDre, amivel illik ellenpolaritásban egy diódával, vagy akár egy másik LEDdel védeni. -
#66453
Lompos48
nagyúr
[CS]Blade2
#66452
Lompos48
nagyúr
válasz
[CS]Blade2
#66452
üzenetére
1, Egy alaplapokon használatos lítium elemről (pl. CR2032 stb) egyenként tesztelni.
2. Hálózatról táplálva műszerrel mérni a végekhez képest, hol jelenik meg/tűnik el a feszültség.
-
Lompos48
nagyúr
Nem tudom milyen érzékelőt használnál. Általában a tulajdonképpeni érzékelő után még kell egy fokozat, ami a "munkát" (kapcsolást) végzi.
Ami még feltételezhető: az elektronika még igényel egy, az elemektől érkező kisebb feszültségű leágazást. Én óra/hőmérő/nedvességmérő kombóban találkoztam ilyennel.
-
Lompos48
nagyúr
Töltőtől, illetve az általa adott feszültség hullámosságától függ. Azaz a mozgásérzékelő hullámossággal szemben tanúsított "kényességétől".
Én az ellenállás elé tenném (ha tenném...) a kondenzátorokat.Sajnos a mozgásérzékelő nem megy csak egyenáramon ..(gondolom mert a ledek így folyamatosan világítanak)
Ez úgy természetes. De hol lehetne váltóáram?
-
-
-
Lompos48
nagyúr
válasz
darvinya
#65913
üzenetére
És hogyan számoltad ki, ha 1db elektront nem látod/fogod/stb.
Az elméleti képlet bizonyítása sokszor mérésen alapul, de ha már mérő fals értéket ad, akkor kapot képlet is fals.Tegnap már említettem: mi is az áram és elektromos töltés. Meg az elektron töltését is. Innen már egyszerű fizika és kis számtan. Ennyi.
Tudom vannak alap törvények totál ideális helyzetben.
A fizika remélem megmarad annak, ami. Még sokáig. Törvényei is. Sokak bánatára.
-
Lompos48
nagyúr
válasz
darvinya
#65898
üzenetére
Kérdés, hogy pA mérésnél maga a műszer mennyire szól bele a mért értékben, és ebből mennyi belső elektronikai anyag eltérésből adodó eleltron hordozó.?
Ez a mondat remekre sikerült!
Köztudott (?) hogy minden mérés, észlelés megváltoztatja a megfigyelt folyamatot. De nem a mért értéket. A "gond", hogy a mért érték valamicskét más, mint az, amit nem figyelek, mérek, mert beleavatkoztam.
Csak szemléltetésnek: valamikor kiszámoltam, hogy mekkorák is ezek a pici áramok (aA, fA, pA...). Azóta tudom, hogy 1pA kb. 500000 elektron áramlását jelenti másodpercenként.
A korábban linkelt Keithley pikoampermérő alsó méréshatára pedig 10fA, azaz 5000 elektronnyi.
Ha ilyet lehet mérni, gondolom nem túl jelentős a hiba pA-ek mérésében, ami még 500x nagyobb. -
#65897
Lompos48
nagyúr
terapeuta007
#65896
Lompos48
nagyúr
válasz
terapeuta007
#65896
üzenetére
A neutronokat inkább hagyjuk ki a játékból. Nem polarizálhatók. Csak!
A pontos szakmai képzésem fizikus mérnök, ami fizikát és félvezetőtechnikát (ki)szolgáló elektronikát jelentett annak idején.
-
Lompos48
nagyúr
válasz
darvinya
#65890
üzenetére
"Elektrongyorsítóban vákuum van, s két végéről.indított atom ütköztessél szakítanak le elektronoknak."
Erről még olvasgass!
Nyelvtanilag: Ha elektrongyorsító, akkor elektronokat gyorsít. Fizikailag: akkor a gyorsított részecskékből mit is szakítunk le?
Ha atomokat ütköztetünk, az akkor nem elektrongyorsító.
Atomokat nincs hogy gyorsítani, mert - ugye - azok nem rendelkeznek elektromos töltéssel. Akkor meg hogy?
Tehát gyorsítani csak töltéssel rendelkező részecskéket lehet.
Igaz, a téma meghaladja a hobby-elektronika területét, de ha már szóba került belementem a vitába, mert 20 évig nagyjából ezzel (is) foglalkoztam. Mer' ez a mesterségem. És lehet érdekel kollégákat.
Innen feledom a fallabdázást. Ha van, akit foglalkoztat a mikroamper vagy kisebb áram, az majd úgyis jelzi, Aki nem, az nem.
-
Lompos48
nagyúr
válasz
darvinya
#65888
üzenetére
Elektrongyorsítóban elektronokat gyorsítanak és nem atomokat ütköztetnek. Az elektronok áramlása pedig egyszerűen elektromos áram. Azt tudjuk mérni. Már rég. Ha leszakadó elektronokról beszélünk, azokat egy eletróda befogja (mint egy triódában a rács) és elvezeti valamerre, onnan lásd az előző mondatot.
A számolásuk pedig még egyszerűbb: az áram egységnyi idő alatt áramló töltésmennyiség, azt már csak el kell osztani az elektron töltésével.Ha pedig ismét előkaptad a háztartási kellékeket. légkondiban, bojlerben, mosógépben stb van (és nem csak egy) olyan alkatrész, ami ha nem felel meg bizonyos nanoamper nagyságrendő követelménynek, akkor rossz. Ilyenek a műveleti erősítők, amiket a hőmérséklet mérésben (is) használnak.
-
Lompos48
nagyúr
válasz
darvinya
#65881
üzenetére
Furcsa, de nem csak háztartási gépekből áll az elektronika világa. Sőt az itt felvetett problémák zöme sem. Vannak/vagyunk többen, akiknek okoztak álmatlan éjszakákat a mikro-, nano-, esetleg még a fránya pikoamperek is. De lehet velük élni vagy nem. Mindenki döntse el magával.
Atomszámoláshoz semmi közük. Pedig egy rezsó akár 10 000 000 000 000 pA áramot is fogyaszthat.
Na! Magyarázzad már el nekünk is!
