Új hozzászólás Aktív témák
-
fgabor87
tag
Sziasztok! Van két mennyezeti led lámpánk, amiket ma felraktam, de az egyik enyhén vibrál. Ha mind a kettő ilyen lenne, kuka, de így megpróbálkoznék a javítással, ha egyszerű.
Mit lenne érdemes cserélni a tápegységében? Kondikat? Már régen lettek véve, és bontatlanul a polcon álltak.

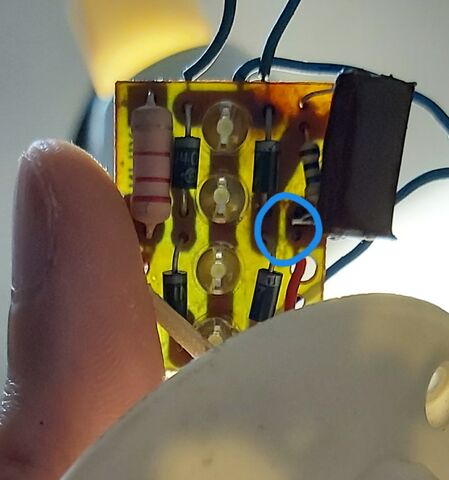

Így néz ki a tápja.
-
fgabor87
tag
válasz
tordaitibi
#75482
üzenetére
Szoftverfejlesztő vonal.
Akkor megpróbálok ezekből összeforrasztani egy rendezettebb valamit...
-
-
fgabor87
tag
válasz
tordaitibi
#75473
üzenetére
Nem azért írtam, hogy felrobban, mert nem bíznék benne, hanem mert fogalmam nincs, mennyi áramot vesz fel ez a cucc, az ellenállás meg nagyon picike, nem tudom, hány wattos lehet. Én csak egy egyszerű informatikus vagyok, ehhez nem igazán értek.
Na de a lényeg, csináltam egy prototípus áramkört, 6,8 K Ohm, 22uF kondi, és úgy tűnik, bevált. Gyújtásnál semmi, rükvercnél meg azonnal ugrik is elő a kamera. Bulb check is működik, ha lehúzom a csatit a lámpáról, jelez, ha rá van kötve, nem.
10 volt körüli feszültséget mértem így a kamera irányába.
Azért prototípus, mert mind a két elem egy nyákból lett kiforrasztva, nagyon rövid lábakkal, alig tudtam vezetéket forrasztani rá.Veszek mind a kettőből újat, és összerakom a véglegest. Tantál kondi is jó ugye? A formája miatt azt jobbnak találom valamiért.
Köszönöm a segítséget! -
fgabor87
tag
válasz
razorbenke92
#75468
üzenetére
Akkor ez egészen biztosan így működik 6-os Golf-nál is. Akkor most legalább már tudjuk, mivel állok szemben. Tehát impulzusokat kéne blokkolni.
Ha egyszerűen csak egy kondit iktatok be, aminek a pozitív lába a vezérlő vezetékhez csatlakozik, a negatív pedig a földhöz, azaz párhuzamosan kötöm be a kamera relével. Ez azt eredményezi, hogy amíg a kondi nem töltődött fel, addig átvezeti a feszt a földre, de amint feltöltődött, szakadásként viselkedik, és az áram megindul a kamera felé. Így csak azt a kapacitás értéket kéne belőni, ami elég ahhoz, hogy a leghosszabb impulzus se töltse fel.
Ha berakok a kondi elé még sorosan egy ellenállást, az miben fog segíteni? Kell az is? Bocs, ha hülyeséget írok/kérdezek, de nem sokat foglalkozom elektronikával... csak ami rám ragad.leweegee2: Fotoellenállás is jó lehet, csak nem tudom, be tudom-e vezetni az izzó mellett, illetve szerintem a lámpatestbe bejutó természetes fény már elég neki fényes nappal.
-
fgabor87
tag
válasz
tordaitibi
#75465
üzenetére
Sajnos ez a multiméter nem tud ilyet, a lehető legegyszerűbb, amit kapni lehet. Van rajta egy Hold gomb, de az csak annyit tud, hogy ami érték épp a kijelzőn van, azt tartja meg. Aminek őszintén nem sok értelmét látom.
Igazából azt sem tudni, hogyan történik az izzó ellenőrzés, milyen hosszan, mekkora feszültséget ad az áramkörnek. A két elmélet, hogy alacsony feszültséget ad rövid ideig, vagy 12 voltot ad, de olyan rövid impulzusokban, hogy az izzószál nem tud felmelegedni, és izzani (ezért hívják cold bulb test-nek).Van itthon egy 6,8 KOhmos ellenállásom, meg egy 22 uF-es kondom. Ezek vannak paraméterben legközelebb ahhoz, amit írtál. Ha nem jó, akkor vennem kell, de legközelebbi bolt 30 km.
Bár az ellenállás lehet robbanni fog, elég apró, és ugye nem ismert az áramfelvétel (de van kettő, párhuzamba rakom). Bár ez csak egy késleltető relé(?). Annyit csinál, hogy amikor feszt kap, összezár egy másik áramkört, amikor meg megszűnik a fesz, még 5 másodpercig zárva tartja a másik áramkört, majd nyitja. Meg vezérel mellette egy motort, de azt is a másik áramkörből, ugyan így késleltetve. -
fgabor87
tag
válasz
tordaitibi
#75462
üzenetére
Köszi, megmérem, de szerintem sem lehet nagy.
A másik irány, amin gondolkodtam, csak hiányosak az ismereteim (nem elektronikával foglalkozom), hogy ha azt vesszük alapul, hogy az izzóellenőrzéshez alacsony feszültséget használ az autó (multiméter 0,28 Voltot mért, de szerintem pontatlan ilyen rövid idejű impulzusnál), nem lehet valami olyat bekötni a kamera ágába, ami csak pl 6 vagy 8 Volt felett enged át áramot? A Z-dióda nem valami hasonlót tud?
-
fgabor87
tag
Nincs ellenállás, vagy ha van, akkor az már bent van a kamera házában. Én is azon gondolkodtam, hogy vagy simán egy ellenállás, vagy egy ellenállás kondi kombóval kéne kiszűrni az impulzust. Próbálok utánanézni, hogyan is megy a tesztelés, de nem sok infó van róla. Elméletben nem is 12V-on tesztel, hanem jóval alacsonyabb feszültséggel, hogy az izzó még csak fel se villanjon. De pontos adat sehol.
Multiméterem meg szerintem ilyen rövid impulzust nem fog kimérni. -
fgabor87
tag
Sziasztok, egy kis segítségre lenne szükségem. Röviden a szitu: az autóba bekerült egy tolatókamera, ami kap egy tápot, illetve ez vezérjelet. Vezérjelet a tolatólámpától kapja, ha feszültség alá kerül, bekapcsol a kamera.
A probléma az, hogy ha ráadom a gyújtást, az autó ellenőrzi az izzókat, ezt vagy alacsonyabb feszültséggel, vagy impulzusokkal teszi, ezt sajnos nem tudom pontosan. Valószínűbb az impulzus, mert valahol azt olvastam, hogy ha LED izzót raksz be, akkor előfordul, hogy ilyenkor villog. A gond az, hogy az az impulzus elég ahhoz, hogy bekapcsoljon a tolatókamera. Mi lehet erre a megoldás? Sajnos szoftveresen nem engedi kikapcsolni a cold bulb check-et. -
fgabor87
tag
válasz
fgabor87
#73921
üzenetére
Elkezdtem lebontani ezt a részt, kiszedtem a Z diódát, az jónak tűnik, kiszedtem 2 kondit, az egyik össze van horpadva, de jónak tűnik (de cserélem majd), a másik viszont zárlatos: 0,6 ohm az ellenállása. Rendelek kondikat, addig nem tudok tovább haladni, mert közeli értékűm sincs itthon.
-
fgabor87
tag
válasz
tordaitibi
#73919
üzenetére
11-est nézem először. Elég nehezen kivehető, hova is van kötve, mert jó vékonyan fut a nyákon, és persze rá is van nyomtatva helyenként fehérrel. Egy kondi pozitív lábába fut bele. Ez így lehetséges? Mert idáig még azért viszonylag jól követhető. Viszont ez az egész... ha mérek egy ellenállást földre, akkor szinte 0. Amúgy feszültség így nyilván nincs rajta, mert földhöz mértem. Valami itt zárlatos lenne?
Én is nézem ezt a pdf-et, amiből ezt a képet vetted, most a 13.1-es fejezet ábráján próbálom nézni, hova is van ez bekötve. -
fgabor87
tag
válasz
tordaitibi
#73916
üzenetére
Köszi!
Új infó, hogy a "kicsik" sem szólnak. Aki az infót adta, úgy gondolta, hogy másik erősítőre kötve szólnak. Csak ezt elfelejtette hozzátenni.
Bemenő jel eljut hozzá, azt kimértem, tehát az IN-eken van feszültség (ha jól emlékszem 3 V körüli). Az erősítő tápot is megkapja, 20 Volt van a 3-as és a 16-os pineken is.
Mode1-en 18,5 V, mode2-n 19,2 V feszültség van.

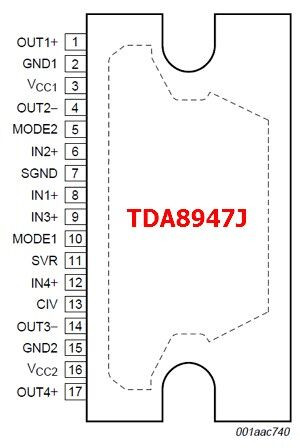

Az 1-4 és a 14-17 lábak között feszültség nem mérhető. Az 1-es láb és a föld között 0,07 V fesz. van (tehát 0).
Ezeken kívül nem tudom, mit lehetne még megnézni. Ezek a vezérlőjelek nem teljesen tiszták, mind a kettőhöz azt írja, hogy max 18V, mind a kettő fölötte van. De ez lehet mérési pontatlanság is, meg nem olyan durva az eltérés. -
fgabor87
tag
Sziasztok. Tudna nekem valaki segíteni? Van egy 4 csatornás erősítő, amire sztereo bemenet, és 2 magassugárzó illetve 1 mélysugárzó van kötve a kimeneten. A mély nem szól. Van egy poti, ami ennek a hangerejét állítaná, ott sincs feszültség. Valaki a rajz alapján meg tudná mondani, hogy az egyes hangszórókra jutó feszültséget melyik lábakon tudnám mérni, illetve hogy a potméter hova lehet bekötve? Sajnos a nyákon nem követhető le.
-
fgabor87
tag
Köszi! Viszont jut eszembe, ehhez még tartozik egy kis vezérlő, amin van egy fényérzékelő. Nappal nem világít, csak sötétbe. Ahogy egyre kevesebb a fény, úgy erősödik a ledek fényereje. Lehet, hogy itt egyszerűbb módosítani valamit? Alapból a szétszedés oka az volt, hogy egyik napról a másikra elkezdett sokkal erősebben világítani, szóval lehet, hogy itt valami nem stimmel.
-
fgabor87
tag
Sziasztok. Egy kis segítséget szeretnék kérni. Adott a képen látható minőségi éjjeli fény lámpa. A bekarikázott részen a nyák hátulján a két forrasztás között áthúz a feszültség csattogás és szikrázás kíséretében. Az alulról jövő piros vezetéken kapja a 230-at jobb és bal oldalt (balt pont takarom az ujjammal). Szerintetek melyik alkatrésszel lehet a gond? Kiegészítésként annyi, hogy a bal oldali ellenállás gyárilag 1kOhm volt, most egy 2500-as került be, de előtte is rossz volt már. A fényerő csökkentése reményében került be a nagyobb.
-
fgabor87
tag
válasz
darvinya
#72745
üzenetére
Másik is rendben.. picit meg volt szorulva, nehezebben jött ki, de semmi baja. Kifújtam kompresszorral, kis fekete por jött ki, de nem vészes. Összeraktam, még egy próba, megint elégette a biztosítékot. Egyébként 10A-es van benne. Úgyhogy ez a motor megy szervizbe úgy látom. Köszi a segítséget!
-
fgabor87
tag
válasz
darvinya
#72743
üzenetére
Köszi, akkor azt még megnézem... valószínű ki kell szedni hozzá a motort. Gondolom a két szénkefe egymással szembe kell, hogy legyen, egy van a felső oldalán, azzal szembe alul pedig a vezetékek mennek be... de ott csak tapogatni tudok így... nem nagyon éreztem semmit. Holnap kiszedem az egész motort, és megnézem.
-
fgabor87
tag
Egy darab van benne, de azt megnéztem, tökéletes állapotban van. És amúgy most este derült ki, hogy a ma délutáni próbámnál nem csak a gépben lévő olvadót égette el, hanem leverte a kismegszakítót is, ami legalább 16 amper, de lehet, hogy több(nem néztem meg mekkora). Csak este vettük észre, hogy men megy a fűtés, akkor kezdtük keresgélni, hogy mi lehet.
-
fgabor87
tag
Áhh úgy néz ki a motor zárlatos. Ha azt lekötöm, rendesen bekapcsol a pad, lehet nyomkodni a gombokat, elindítani, és rendesen adja is a feszültséget a motor felé. Amint rádugom a motort, csak simán a pad áram alá helyezése (ilyenkor a motor nem is menne) kiégeti az olvadóbiztosítékot. A sajátja nem tudom mekkora, de leverte már a 16 amperes kismegszakítót is. Nem szorul semmi, kézzel tudom tekerni nagyon könnyen.
A multiméter már öreg, és néha picit pontatlan, de most a beindítási próbálkozás után már csak 0,6 ohmos ellenállást írt a motorra. -
-
-
fgabor87
tag

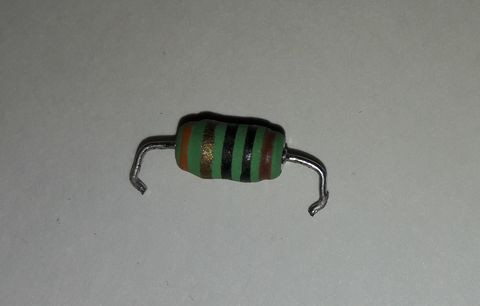

Valaki esetleg tudna segíteni abban, hogy ez milyen/mekkora ellenállás?
Bevittem a Lomex-be, ott nem tudták megállapítani, sőt, azt mondták, hogy ez nem is ellenállás. Pedig a nyákon R1 felirat szerepel mellette.
Mondjuk azt is mondták, hogy ha ellenállás, nem lehet rossz, mert nincs szétnyílva vagy megégve, de aztán közölte velem, hogy tényleg rossz. De nem tud adni semmit, mert nem tudja, hogy mi ez és mekkora.
-
fgabor87
tag
válasz
Lompos48
#42821
üzenetére
A Z1 dióda kiszedése után újra végigmértem a többi diódát.
D1-D4-ig a műszer dióda mérési módban egyik irányba 500-600-at, másikban végtelent mért (tegnap mind a 4 dióda mind a két irányban 500-600-at mutatott).
D5-D7-ig még mindig van 2 dióda, ami mást mutat.
D5 egyik irányba végtelen, másikba -250
D6 egyik irányba 500-600 között, másikba 1300.
Holnap kiszedem ezeket, és úgy is rájuk mérek, lehet nem ártana cserélni ezt a kettőt is. -
fgabor87
tag
válasz
Lompos48
#42819
üzenetére
A melegedés annyit jelent, hogy a műanyag tok hátulja érezhetően meleg volt, ami olyan 35 fokot jelenthet kb.
Ha néhány alkatrész működése kérdéses, inkább megveszem, és kicserélem feleslegesen. Ezen ne múljon, mert én Pesttől messze lakok, kb 1 hét beszerezni egy alkatrészt.
-
fgabor87
tag
válasz
Kernel
#42813
üzenetére
Pont ugyan ilyet nem találtam Lomex-ben, 47 V 1.3 W BZX85C47 jó lesz helyette?
A kiszedett az 47V 1W elvileg. A száma 1N4756AAmúgy a nyáklap picit meg van barnulva alatta. Vagy ez lehet a kiforrasztás miatt? A kelleténél többet szenvedtem vele, mert az ónszippantó vége már nagyon el van égve, és alig szív. Póthegyem meg elfogyott.
Bár nem a furatoknál barna, hanem pont középen. -
fgabor87
tag
válasz
fgabor87
#42807
üzenetére
Ha jól értem Lompos48 hozzászólását, jelenleg az lehet a gond, hogy a 0,33-as kondi hibás, így az áram a vele párhuzamosan kötött, 1Mohmos ellenálláson át érkezik meg a Graetz-híd AC-bemenetéhez. Itt jelenleg 1,6V AC van, az egyenirányító diódák után pedig 0,44V DC, ami század annyi, mint kéne. Az ellenállás pedig pont 100x akkora, mint a kondi váltóáram ellenállása.
Ez arra utal, hogy hibás a kondi.
Lehet-e olyat csinálni, hogy kiforrasztom az 1Mohmos ellenállás, és utána mérek feszültséget a Graetz-híd AC-bemenetén. Ha helyes a gondolatmenetem, akkor azt várnám, hogy itt 0 V-ot kellene mérnem. -
fgabor87
tag
válasz
Kernel
#42804
üzenetére
Igen, párhuzamosan van kötve. Ma már nem forrasztgatok, majd holnap.
Relétekercs ellenállása: 2,81 (20k állásban).
Kollektor feszültség (remélem jól mértem
): 0,48 V, ugyan annyi, mint az elkóban. Század annyi, mint kéne.
Erre kellett táplálás nélkül is? Mert akkor egy nagy semmi.Egyébként azt is lemértem, hogy táplált állapotban, manuális ON állapotban a relétekercsben a feszültség 0.
-
fgabor87
tag
válasz
Kernel
#42802
üzenetére
Egyáltalán nem melegszik, most be volt dugva fél órát, és semmi.
Elkó ellenállása mindkét irányban 26 ohm. 47 uF-os, és 63V-os.A sárga kondit amúgy rettentő hamar feltöltötte a műszer, alig 1 másodpercre villant fel 1300-1600 a kijelzőn 2000k állásban, utána végtelent mutatott, átkapcsolva feszültség mérésre meg kb 1-2 másodperc alatt le is merült. A másik kondi, amin kipróbáltam, hogy ez a viselkedés helyes-e, egy picit nagyobb
, 390uF-es, ott nem volt türelmem megvárni, míg feszültségmérés közben lemerül. 0,1 volt kb 1-2 perc alatt tűnt el belőle.
Sajnos a multiméteremmel nem tudok kapacitást mérni. -
fgabor87
tag
válasz
Kernel
#42799
üzenetére
A puffer kondiban kemény 0,48 volt mérhető. A relé a kék doboz, akkor 48VDC van ráírva. A puffer kondiban pont század annyi van, mint ami a relére van írva.
A 150 ohmos ellenálláson ha a két lábához teszem a műszert (valaki erősítsen már meg, hogy így kell mérni ) 2,6 volt mérhető.Akkor lehet, hogy mégis a sárga kondi lesz a hunyó? Most ez a 0,48 voltos pufferkondi feszültség, és a sárga kondi és a párhuzamosan kötött ellenállás közötti 100X-os különbség szöget ütött a fejembe.
-
fgabor87
tag
válasz
fgabor87
#42795
üzenetére
Kondit kiszedve először ellenállását mérve 1 másodpercig felvillan egy érték, majd szakadást jelez. Ezután átkapcsolva feszültség mérésre, mérhető benne feszültség, ami szép lassan elfogy.
Ebből nekem úgy tűnik, hogy működik.
Ellenállás mérés után percekig magára hagyva is megtartja a töltést. -
-
fgabor87
tag
válasz
fgabor87
#42792
üzenetére
Lehet, hogy szarul mértem, bocsánat, de az összes elektronikai ismeretem az általános és középiskolában fizikaórán megtanult anyag.
Ráadásul az sem ma volt már.
Ezt a 4 voltot úgy mértem, hogy az ellenállás aranyszínű végére tettem az egyik mérőkábelt, a másikat pedig a kék színű kábelre, ami a 230-ból jön.
Ha úgy mérem, hogy egyik zsinór az ellenállás egyik lábához, másik a másikhoz, akkor ugyan úgy 239-240 körül van, mint a hálózati.
Nem tudom ,melyik a helyes. -
fgabor87
tag
Köszönöm szépen.
Diódákat lemértem D1-től D4-ig. Mind a 4-en, mind a 2 irányban 500-600-at mért. Vagy 10x megismételtem a mérést, mindig ugyan ez jött ki.
Lemértem a D5-D7-ig is:
- D5 pedig egyik irányba -280
másikba végtelen, bár ez az akksi miatt lehet, hogy áram alatt van, nem értek hozzá.
- D6 egyik irányban 500 körül, másikba 1300
- D7 egyik irányba 500 körül, másikba végtelenIlyenműszerem van, váltófeszültségnél 500 a legnagyobb. Azzal lehet mérni? Azt írja, 500V, 200mA MAX.
-
fgabor87
tag
válasz
Kernel
#42786
üzenetére
A sárga kondit gondolom csak úgy tudom lemérni, ha kiforrasztom. Mivel párhuzamosan van kötve az ellenállással, ha mérni próbálom, ugyan úgy 1MOhmot ír.
Amúgy kb 3 éves lehet a cucc, és napi 24 órát be van dugva.Most azt mértem, nem tudom van-e értelme, hogy bedugott állapotban a D5-ön mennyi áram folyik át, 0,2 V. Ez lehet azért is, mert az akksi még egész jó állapotban van, így nem igazán kell tölteni.
Forrasszam ki a sárga kondit, és mérjem meg az ellenállást a két lába között?
-
fgabor87
tag
válasz
Kernel
#42784
üzenetére
Közbe már rájöttem én is, hogy fordítva vannak a színek.
Nem nagyon merem így méregetni, mert nem értek hozzá. A Q1-nél lévő, talán műveleti erősítőn (?) kihúzott állapotban nem mérhető feszültség, ha áram alatt van a ketyere, akkor a 2 szélső lábán van 0,8 V. Máshova nem mertem nyúlni. -
-
fgabor87
tag
válasz
Kernel
#42775
üzenetére
Az ellenállást megmértem műszerrel. Nem nagyon értek hozzá, a műszert a 200-asra állítottam, ott 149,5-öt, 2000-en pedig 150-et írt ki.
Az akku feszültségét még reggel lemértem, 1,31V volt, konnektorba bedugva ez semmit nem változott. Azért csináltam ilyen mérést, mert én úgy tudom, hogy a töltési áram rendszerint nagyobb, tehát ha helyes az elméletem, és töltődni kezdett volna, akkor nagyobb feszültséget mértem volna a két lábán.
Máshol nem mertem mérni, mert nem tudom, hol mennyi áram szaladgál benne. -
fgabor87
tag
Sziasztok.
Van egy digitális időkapcsolóm, ami pár napja megadta magát. Este, mikor már OFF állásban volt, jött egy áramszünet, ami nálunk rendszerint úgy indul, hogy párszor másodpercenként visszajön az áram, majd elmegy. Gondolom ez tehetett be neki.
Maga a vezérlő része tökéletesen működik, de sajnos nem kapcsolja az áramot sem az időzítőre, sem a manuális ON-ra. Nem is kattan, meg sem nyikkan.
Amit még észrevettem, hogy régen folyamatosan langyos volt a hátulja, most jég hideg.
Esetleg van valakinek valami ötlete, hogy mi mehetett tönkre benne? Mit lenne érdemes műszerrel mérni?
-
fgabor87
tag
válasz
Lompos48
#39970
üzenetére

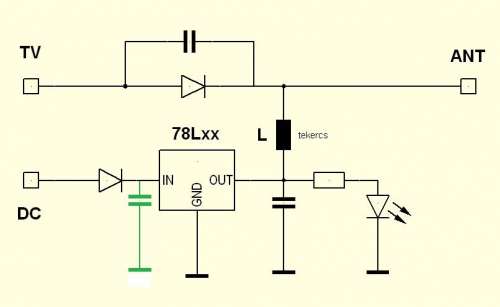

Annyit hozzátennék, hogy a hidegítő kondi (ezen a rajzon 0,01) ugye a +12-t köti össze a föld-el, és a koax kábel árnyékoló rétege is ugyan ide van kötve, plusz a tápegység kábele is működhet nemkívánatos antennaként.
Parasztiasan megfogalmazva, jól értem, hogy a tekercs szerepe, hogy csak az áram menjen át rajta, a frekvenciák meg nem? Azaz ne kerülhessen zavaró jel a koax belső erére? -
fgabor87
tag
válasz
Jim Tonic
#39962
üzenetére
Arra nem a kondenzátor van?
A tekercs a tápegység felől jövő pozitív ágat, és a koax belső erét köti össze.Jahh, közbe rájöttél te is látom.
És van valami jelentősége, hogy 1uH vagy 100? Mert egy kapcsolási rajzban azt találtam, hogy 10-100 uH az ajánlott, az enyémben meg csak 1uH-s van. Nem okoz ez gondot? -
fgabor87
tag
válasz
Lompos48
#39690
üzenetére
Ja, ez nem most volt, hanem kb 3 hete. Azért mondom, mert simán lehetett akkor zárlat, ami betett a stabilizátornak.
A mostani kábelezéssel működik, ezek biztosan jó kábelek, és a csatlakozások is rendben vannak. A múltkori egy ideiglenesen összedobott kábelezés volt, abba simán belecsúszhatott valami hiba, ami hazavágta.
Most elvagyok így, hogy betettem egy kábelt a TV és a tápfeladó közé, plusz beforrasztottam a hiányzó kondenzátort. A vicc, hogy a nyáklapon a helye (furatai) megvolt, csak a nyákra már nem volt felrajzolva (összes alkatrész helye fel van rajzolva/írva), és így beszerelve sem.
Amint Pesten járok, veszek egy másik stabilizátort, és kicserélem. Ha azzal is gerjed, az sem probléma, mert ez egy ideiglenes tápfeladó, nem ehhez a tv-hez/antennához használom eredetileg. De ha már szétszedtem, legyen megcsinálva rendesen.Esetleg érdemes lenne a hidegítő kondit előrébb venni?
Az IC felső lába az OUT, látható, hogy először a tekercs kapcsolódik rá, majd egy ellenállás, és csak utána jön a hidegítő. Esetleg megoldható, hogy a hidegítőt kiforrasztom, ellenállás meg a tekercs egyel jobbra csücsül, és a sor elejére veszem a hidegítőt (tehát ahol most a tekercs van). Ez jelenthet valamit? -
fgabor87
tag
válasz
Lompos48
#39685
üzenetére
Amit ma beforrasztottam kondit, az gyakorlatilag az IC lábánál van, pontosabban a nyák hátoldalán egy forrasztási csomóban van az IC lába, és a kondi lába. Csak külön lukban. Huh, remélem érthető.
A másik, gyárilag bent lévőnél nem ez a helyzet, ott úgy van, hogy IC láb, kb 1 centi nyomtatott áramkör, majd egy tekercs láb, egy ellenállás láb, majd a kondi láb. Esetleg itt lehetne akkor módosítani, bár itt talán annyit tudok csak tenni, hogy a lábakat felcserélgetni a lukakban kondi, tekercs, ellenállás sorrendbe, ha elférek. Közvetlen az IC lábáig biztosan nem tudom elvinni a kondi lábát sajnos.
A zárlatot és a károsodást nem zárnám ki, mert mikor először próbáltam a TV-vel, akkor még működött, aztán hoztam egy hosszabb koax kábelt, és azzal már teljes feketeség, és azóta nem jó. Mivel ezek használt kábelek voltak, és akkor tettem rá a menetes F csatikat is, simán elképzelhető egy zárlat.
-
fgabor87
tag
Fejlemények 2 :
Egy hosszabbító kábel segítségével kb 1 métert távolabb raktam a tv-től a tápfeladót. Bithiba:0-3 Jelerő 65-70
Ez már majdnem eléri a tegnap a padláson mért értékeket.
Érdekes, hogy közvetlenül a tv-re kötve mennyire gerjed, valami nagyon zavarja.Fizikai elhelyezkedésre nem érzékeny. Tehát ha továbbra is bent hagyom ezt a kb másfél méteres koax hosszabbító kábelt, de a tápfeladót a tv mögé helyezem, ugyan úgy jó a kép. Tehát csak a tápfeladó és a tv közti kábel hosszúsága változtatja a helyzetet.
Tehát nem zaj jut a tápfeladóba, hanem valóban valami gerjedésről lehet szó. Gondolom én.
-
fgabor87
tag
Sajnos ide kell. Igazából csoda, hogy bármit is veszek.
Kb 50-60 km-re van az adótorony, ami csak 2,7kW-os, ráadásul erre sincs semmi rálátásom, visszavert jeleket veszek. Másik torony meg még ennyire sem jó. Lefedettségi térkép sajnos teljesen hibás adatokat mutat ide. Olyan adót ajánl, amit egy kb 200 méter magas domb takar, de az is úgy, hogy kb 100 méterre van a házunktól. Az adótorony meg ezen túl kb 5-6 km-re, de csak 400m magasan. Teljes a takarás, analóg tv-t sem lehetett erről fogni soha, most sincs egy apró jel sem, hiába teszem az antennát nagyon magasra.
Ez egy régebbi Samsung monitor TV, sajnos nem tud 5V-ot kiadni.Helyzetjelentés: betettem a 104-es feliratú kondit, ugyan úgy gerjed az analóg tv, DE annyit javult a helyzet, hogy ha hozzáérek a tápfeladó és a TV közötti kábel tápfeladóhoz közeli részéhez, akkor szinte teljesen eltűnik a gerjedés.
Digitális tv-nél annyit jelent, hogy ha hozzáérek a kábelhez, megjön a hang és a kép is, bár a jelerősségen és a bithiba arányon is látszik, hogy még nem teljesen ok. Ha padláson van a tápfeladó, akkor bithiba 0-2, jelerő 70, így most bithiba 6-7, jelerő 55-60. Kondi nélkül akárhogy markolásztam tegnap a kábelt, a hang is csak akadozva jött. Ha elengedem a kábelt, teljes sötétség.
Mondhatjuk, hogy félsiker. Valamit még hátha lehet tenni az ügy érdekében. Nagyobb és/vagy másmilyen kondi? Stabilizátor csere? -
fgabor87
tag
válasz
Lompos48
#39675
üzenetére
Köszönöm a válaszokat.
Akkor elég a 100nF-os? Nincs előnye a nagyobbnak?Igen, ez a bemenő ág, közben már rájöttem, elvileg 8-24V-ig bármit rá lehet kötni, nekem egy 12V-os tápom van hozzá. Tehát akkor ideálisan 24V fölötti kondi kéne.
Találtam itthon egyet, szintén 104-es felirattal egy régi antenna erősítőbe. Csak az a baj, hogy nem tudom hány volt-os.
Meg egy másikat is, az egy picit máshogy néz ki, nem szabályos kör alakú, inkább téglalap, és fényes a felülete. Miben különbözik attól, ami szabályos kör alakú, és matt a felülete? 104K 5vD a felirata. Ez 5V-ot jelentene?Elvileg elég kell hogy legyen a 140mA, mert az erősítő adatlapján az van, hogy 22mA, bár az is, hogy feszültségtartomány 5-24V. Akkor a 22mA az lehet, hogy a 24V-ra vonatkozik, akkor az 528mW. Ha az én 5V-ommal számolunk az 105mA, tehát belefér. Ha jól gondolkodtam.
-
fgabor87
tag
Sziasztok!
Van egy elég egyszerű kis tápfeladóm (antenna erősítő tápfeladó). A TV-vel nem igazán akar működni, és azt sikerült kisakkozni, hogy nagy valószínűséggel a stabilizátor (78L05) gerjed.
Kernel azt tanácsolta, próbáljak meg hidegítő kondit beforrasztani. A kimenő ágon gyárilag van egy, de az túl picike, 104-es felirat van rajta, úgyhogy szerintem 104 pF lehet. Ide jó lenne egy több száz nF-os, vagy egy 10-100 µF-os. A bemeneten egyáltalán nincs. Kernel egy kapcsolási rajzot is készített a kütyüről fényképek alapján, ebbe belekontárkodtam, és zölddel berajzoltam, hogy az én értelmezésem szerint hova kéne a plussz kondi:
Jól értelmeztem?
A másik kérdésem, hogy nagyjából milyen kondenzátor kéne? A ki és bemeneten lehet ugyan akkora? Ez egy 5V-os stabilizátor, akkor gondolom már egy 6,3V-os kondi is elég, de ha olyat pont nem kapok, akkor jó a 10V-os is? Milyen fajtát lehet (érdemes) ide használni? Tantál, kerámia?
Remélem nem írtam túl sok hülyeséget, nem igazán értek az elektronikához.
10 volt körüli feszültséget mértem így a kamera irányába.
Multiméterem meg szerintem ilyen rövid impulzust nem fog kimérni.
másikba végtelen, bár ez az akksi miatt lehet, hogy áram alatt van, nem értek hozzá.
