Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
Hujikolp
őstag
válasz
#68216320
#77796
üzenetére
Milyen áramkörben szerepelnek ezek? Publikus?
Az LVC adatlapból (NXP):
Inputs can be driven from either 3.3 V or 5 V devices. This feature allows the use of these devices as translators in mixed 3.3 V and 5 V applications. Magyarán, 3.3V mellett tudod a bemenetét akár 5V-os jellel is vezérelni. Kimenet pedig Vcc feszültségű.HC(T) tápfeszültségei: HC támogatja a 3.3V tápot (2-6V), a HCT csak az 5V-ot (4.5-5.5V).

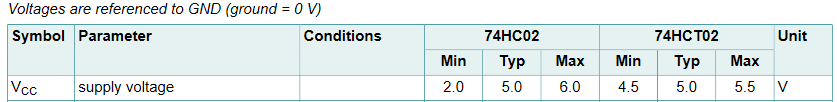

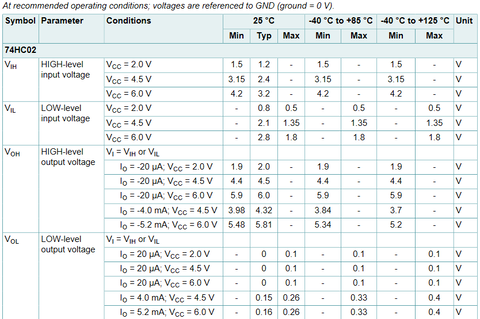

bemeneti jelek: HC-nél:
• For 74HC02: CMOS level
https://eu.mouser.com/datasheet/2/916/74HC_HCT02-1517193.pdf
Ezek szerint, neked a HC-s lenne jó: (mind van a HESore-ban)
1. 74LVC86 -> 74HC86 SMD
2. 74LVC574 -> 74HC574 SMD
3. TLV74333PDBVR -> MIC5504-3.3YM5-TR -
Hujikolp
őstag
válasz
#68216320
#77788
üzenetére
Esetleg ezek?
1. 74LVC86 -> 74HCT86-SMD
2. 74LVC574 -> 74HCT574/SMD
3. TLV74333PDBVR -> MIC5504-3.3YM5-TR3.3V-ot mással is elő lehet állítani. Az IC-k paramétereit azért ellenőrizd le, a biztonság kedvéért, hogy neked jó-e így.
-
#69493
Hujikolp
őstag
csabyka666
#69484
Hujikolp
őstag
válasz
csabyka666
#69484
üzenetére
Esetleg ezt a kábelt cseréled hosszabbra? Csatlakozó végét szétszedni, kábelt róla leszerelni, majd a kapcsolóból is kiszerelni és egy hosszabb kábellal összeépíteni. Szép, "gyári".
-
Hujikolp
őstag
válasz
alienpapa
#67223
üzenetére
Ha nagyon pontosan szeretnéd beállítani, akkor igen. Ha elég kisebb pontossággal, akkor telefonra letöltöd pl a Spectroid-ot vagy Advanced Spectrum Analyzer PRO, majd csendes környezetben megcsinálod azt, amit fent írtál. Ha tiszta a hang, akkor nem lesz harmónikus mellette (kis tüske). Ha a tüske mellett látsz más tüskét is, akkor torzít, szóval visszább kell venni.
-
Hujikolp
őstag
válasz
moha21
#66342
üzenetére
Oké, frekvenciaváltóval.
És azt tudja-e valaki, hogy amir lead frekvenciaváltó feszültségeket, ott mit lehet mérni?Megbeszélve! Vonali 230-akat . A fázisfeszültség mégiscsak 132V LENNE matematikailag, de gyarolatban nem lehet frekvenciaváltónál fázisfeszültséget mérni, csak vonalit. Akkor csakis így korrekt DELTA kapcsolásra? :
És csakis így korrekt csillag kapcsolásra? :
-
Hujikolp
őstag
válasz
GZoli7
#66336
üzenetére
Tisztában vagyok a fázisfeszültség és a vonali feszültség fogalmával. Pont ezért kérdem, hogy az otthon lévő 3x 230V-ból hogyan lesz Vonali 230?
Addott akkor a kérdés, hogyan lehet előállítani a deltához szükséges 3 fázisú 230V-ot. (trafó nélkül sehogy, szóval kb deltában nem is üzemeltethető)Tisztában vagyok vele, hogy nincs nulla és be se lehet kötni. Azért rajzoltam oda a kapcsolásra, hogy lehessen látni, hogy melyik feszültség mihez képest mekkora. (ha valamelyik rossz lenne, valaki kérem javítsa ki a tudásom, szívesen venném).
"Csillagban mehet rá a 400V" Mihez képest? Nem kekeckedés miatt, de én úgy tudom, hogy a 230V-os hálózaton az egyik fázis a másik fázishoz képest van 400V-on. Namármost csillag kapcsolásban 2 fázis között mindig 2 tekercs van, s így tekercsenként csak 230V kap, nem 400-at. Egyedül delta kapcsolásban kap 1 tekercs 2 fázist, s emiatt van ott 400V.
Ha 400 Volt a Fázisfeszültség, akkor 690 a Vonali feszültség.
""A motor egy tekercse 230V-ra van méretezve. 2 fázis között pedig 400V van. egyetértek
A 660/400V-os motort lehet simán hálózatra kötni. Tehát, csak azt a motort lehet csillag-delta kapcsolással 3x 230V-ról üzemltetni, ahol ez az érték szerepel? -
Hujikolp
őstag
válasz
moha21
#66329
üzenetére
Tehát ha jól értem, akkor deltában csak úgy üzemeltethető a motor, ha elötte van egy transzformátor, ami a 3x 230V-os fázisfeszültséget letranszformálja 3x 132V-ra (gyök(3)). Ez a 3x 132V pedig delta bekötéssel a trafó után:
Így a 3x 132V-os fázisfeszültség, 3x 230V-os vonali feszültségű lett, s ezt kapja meg a tekercs? Így értendő?
Csillagban bekötve pedig szimplán a 3x 230V-ot ráadva az alábbi kapcsokra:
Eszerint, effektíve nem is kap 400V-ot a motor soha? Avagy a 3x230V-ot szokás akkor 400V-nak hívni?
-
Hujikolp
őstag
válasz
GZoli7
#66318
üzenetére
Lehet, nálam lesz valami elméleti hiány, de ha csillagba van kötve a motor (3x230V fázisonként), akkor sose kap 400V-ot,mert a csillagpontban virtuális nullapont lesz. Ennek eredménye, hogy a tekercseken mindig csak 230V lesz.
Ha a fazorábrába gondolok bele, akkor is csak 230-at kap csillagban, s delta bekötésben lesz 400V az egyes tekercseken.
Mivel a motor deltában lett bekötve a kapcsolás szerint (amit mellékeltek) és leégett, akkor deltában hogyan kell helyesen bekötni? A kapcsolás jó, csak a plusz segédkondit és a fázist hagyták le a kapcsolásról? -
Hujikolp
őstag
válasz
Hujikolp
#63021
üzenetére
Előzmény
Egy kis update a project-tel: Szerencsére működik a busz!
100 kHz-en és 1 MHz-en is szépen muzsikál, írtam egy ki-be kapcsoló rutint!
Egy videó a működésről, félkész állapotban: [link]

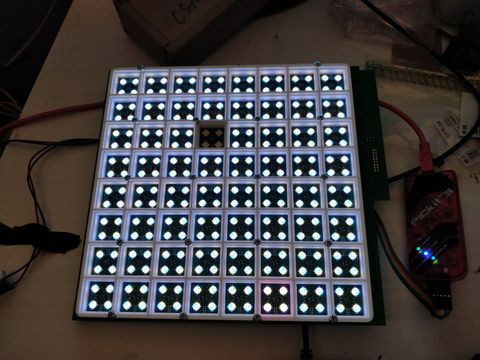

Egy életlen kép a teljesről (félkész állapotban):
Sajnos az egyik LED-et fordítva forrasztottam be, így azt még cserélnem kell, s egyik piros ellenállásnál kissebbet tettem, azért világít kicsit erősebben
Majd folyt kötv...
(diplomamunka: Sakk Asszisztens, HALL elemes detektálás, LED megvilágítás, PIC µC.)
-
#63042
Hujikolp
őstag
csabyka666
#63039
Hujikolp
őstag
válasz
csabyka666
#63039
üzenetére
Esetleg ki kinyitod, akkor a belsejéből ki lehet még találni, hogy mi is lehet az.
-
#63038
Hujikolp
őstag
csabyka666
#63037
Hujikolp
őstag
válasz
csabyka666
#63037
üzenetére
Régi egér port, szerintem
RS232 amúgy. -
Hujikolp
őstag
Sziasztok!
I2C busz mennyire érzékeny vonalvezetésre? 1MHz-en, 200 x 200 mm-es panelen 4x4 eszköz van. Viszonylag egyenes, de van benne pár törés. [link] SCL, SDA feltüntetve. És erre még másik nyáklapon jön rá a vezérlő IC, szóval ott is lesz majd még egy kis hozalozás. AZ IC 4000 pF-ig bírja, remélem ez nincs akkora
-
Hujikolp
őstag
Üdv!
Elméleti kérdés iránt érdeklődnék.
Ha van egy négyszögjelem, 50% kitöltéssel, 885 Hz frekvenciával, s a végére teszek egy LC rezgőkört, mely szintén 885 Hz-re van méretezve (rezonancia) akkor a tekercs és a kondenzátornak milyen viszonyban kellene lennie? Itt mértékegységre gondolok, pl mindkettőnek legyen hasonló értéke? Jelen esetben 180 uF és 180 uH?
Vagy a kettőnek inkább az energiája kell, hogy kb hasonló legyen? W=1/2U * C^2 = 1/2 I * L^2
Ha ezt a szinuszt hangszóra kívánom tenni, akkor pl egy potival leveszdm a kondiról, s utána egy kicsatoló kondi? (dc leválasztás miatt sorosan a hamgszóróval) -
Hujikolp
őstag
válasz
Lompos48
#58137
üzenetére
Vezetett zaj a hálózatból?
szomszédságban pl ki-be kapcsolgatják a körfűrészt, amit Józsi tákolt össze.
Itthon a rádió szokott pattogni ilyenkor.
Ha semmire nem javul, akkor lehet ilyenre gyanakodni. Ezért is javasoltam egy másik helyszínt is, igy hamar kiderül, hogy a hálózat a hibás-e. -
Hujikolp
őstag
Lehet EMC probléma is. Ha teheted, akkor vidd el máshova, valakihez és ott is próbáld ki. Ha nem jön elő, akkor a hálózattal lesz a gond. Lehet, hogy a készüléknek rossz az elektromágneses kompatibilitása. Ekkor egy általános szűrő lehet, hogy segít a dolgon. Ezt a 230V-ra kell tenni, tekercs, k9ndenzátor. Van készre szerelt változat is. (most épp nem találom)
A hiba lehet, hogy a szomszédoktól jön, amikor kapcsolgatnak valamit, vagy másnál egy rossz készülék, rádió. -
#57352
Hujikolp
őstag
DrojDtroll
#57351
Hujikolp
őstag
válasz
DrojDtroll
#57351
üzenetére
Budapesten szerintem a legolcsóbb a lomex. Esetleg sos electronic, vagy hestore.Hu
-
#57350
Hujikolp
őstag
DrojDtroll
#57348
Hujikolp
őstag
válasz
DrojDtroll
#57348
üzenetére
Én vonalzó mellett sniccerrel többszőr jól erősen átkarcolnám, majd utána az éles asztal sarkához tenném a levágandó részt, s az egészet egyszerre letörném. Nekem eddig bevált
-
Hujikolp
őstag
Üdv!
Van egy 10W-os TDA erősítő alap kapcsolás, mely 100-al erősít. A kéddésem az lenne, hogy ennél a 10W-os limitet hogyan lehet értelmezni, számolni? Ez a leadott maximális teljesítmény?
Tehát, ha a kimenetem pl 3.5 Ohm, akkor a korlátozás nélküli maximális teljesítménynél Ucs-cs ~= 5.9V? (ha a táp nem korlátoz) E felett torzítana? -
Hujikolp
őstag
Egy picit off, de szerintem hasznos lehet itt is.
Készítettem egy táblázatot, mely 2%-os (1-20%) feszültségesés mellett adja meg a maximális vezeték hosszát [ m ] a villanyórától a fogyasztóig a terhelés függvényében. Több keresztmetszetre, réz és alu vezetővel. A sárgában lévő adatok módosíthatóak, utána a táblázat újraszámolja az értékeket. Mivel sokszor hallottam, hogy "jóaz, belefér" és hasonlóakat, így leginkább magamnak készítettem, de szívesen megosztom másokkal. A használt képletek mellette fellelhetőek.
Használt képletek: Rkábel=U/I, U=230*0.02 (4.6V kábelen eső feszültség, ami 2%) R=(ro)*L/A, ro=réz 1/56 OHM*mm2/m, és L/2 mivel a fázis és nulla vezetéken is átfolyik és így lesz a villanyórától való távolság.
Hogy tetszik?
[link] -
Hujikolp
őstag
válasz
Kernel
#49582
üzenetére
Köszönöm mindenkinek!
Mivel a hálózat nem ohm-os, így fáziseltéreés van. Melyik ajánlottabb, a feszültség vagy az áram null átmeneténél az áramkör szakítása. 16A-nál nem nagyobb áram, 230V.
Amin gondolkodok: 3 fázisú rendszer időnként egy fázissal való helyettesítése. Mindhárom fázis külön-külön lekapcsolása (null átmenetnél) majd az egy fázis rákapcsolása, minimális idő ráhagyásával.
Relével is gondolkodtam, de meghúzási időt meg ilyet meg kellene mérnem (csak lusta vagyok).
4x NC pogácsával egy-egy fázist szakítani, illetve rácsapatni.
Míg a tirisztort és a ssr-t is állandóan vezérelni kell (bekapcsolni Matt nden fázis nullátmenete után, addig a relénél elég az NC pogácsát széthúzni.
Maradjon valami jófajta relé inkább? -
Hujikolp
őstag
Napi gyöngyszem
12:25 -nél visítottam! SMD ram forrasztás -
Hujikolp
őstag
Sziasztok!
Van egy termék nálam, aminek a vezérlő IC-je egy ATXMEGA32D4. Ennek az egyik lába tönkrement. Milyen programozóval lehet ebből az IC-ből kinyerni a forráskódot, hogy ha a helyébe egy másikat forrasztok, akkor utána azt fel tudjam programozni vele? Ha esetleg van védelem, attól még a teljes területet ki lehet vele olvasni és azt átemelni egy ugyan olyan vezérlőbe?
Nincs valakinek véletlen egy napra kölcsön egy ilyen programozója?
Hálás lennék érte!
-
Hujikolp
őstag
5050 Pure White LED Module
SpecificationInput voltage: 12VDC 50-60Hz
-
Hujikolp
őstag
Üdv!
Van egy merész ötletem, elméletig működik is, de azért megkérdezlek titeket!
A routertől a gépig elég hosszú UTP kábel jön. Még egy kábel behúzása macera lenne, emiatt jött az ötlet, hogy akkor használjuk egy kábelt 2 interfész vezérlésére! Ugyebár csak a gigabithez kell a 8 ér, a 100 megás hálózathoz elég a 4 ér is. Namármost, készítek két darab összefűzőt. Az összefűző egyik felében 2 kábel jön ki, amik a routerhez mennek, pólushelyesen, a másik végén meg az összefűzött kábel megy ki. Az UTP kábel végére egy másik összefűzőt, ami kettébontja a kábelt.
Az egyik fele megy a PC-be, a másik egy PIC-es alkalmatosághoz, nagyon ritka kommunikációhozSzerintetek megoldható, nem fog összeakadni a jel?
-
Hujikolp
őstag
válasz
Kernel
#34177
üzenetére
LED-szalagnál a külső áramgenerátor nem nagyon játszik, mert már bele van építve, ellenállások formájában.
Azt csak a 12V-os feszültséggenerátor miatt teszik bele, hogy tuti működjön. (nélküle ugye füstel)
Árammal is lehet szabályozni. Max nem 12V fog rajta esni, hanem 9-10V. 12V-on a legnagyobb teljesítményt és fényt tudja leadni károsodás nélkül. Ha előre nem tudod meghatározni a feszültségforrást, akkor jó az áramgenerátor, majd az úgyis a kellő feszt ejti rajta. Kocsinál se lesz 12V, hanem 13-14, esetenként 15V is előfordulhat. Stab kockának kicsi a feszültség különbség 12V-hoz, így nem jöhet szóba. Low drop sem az igazi, mert neki is kell 1-1.5V az ejtéshez, utána leáll, nem világít a led. A legtutibb, lekapcsolni 5V-ra, majd vissza 12V-ra, így közel 100%ban meg lesz a kellő feszültség minden esetben.
Áramgenerátor módban, ha magasabb a feszültség nem baj, mert akkor van feszültség tartalék, a kívánt beállított értéket hajtja át rajta. Ha lecsökken a feszültség pl 12V-ra akkor a feszültségszint fog korlátozni és kevesebb áramot hajt át rajta. (ugye esik feszültség FET-en, tekercsen, soros ellenálláson is. Némi veszteség van, 1-2V)Tehát, ha változó erős* feszültségünk van, (10-15V) akkor jobb megoldás az áramgenerátor.
*adott feszültségen nagy teljesítmény
máshogy: terhelésre nem esik le a fesz. -
Hujikolp
őstag
válasz
moha21
#34174
üzenetére
Ilyen körülmények között igen. Ahol erős táp van, ott mehet feszültségre is, mert van előtét ellenállás. A táp meg nagy valószínűséggel tudni fogja tartani a 12V-ot, így ha melegszik a LED és nőne rajta az áram, akkor sem lesz gond. Egyébként igen, nagy áramoknál illik áramgenerátort használni. (pláne power LED-ek éss barátai)
-
Hujikolp
őstag
Sikerült az első helyet megcsípnem, nyereményem egy nagytudású multiméter, HE bögre + póló.

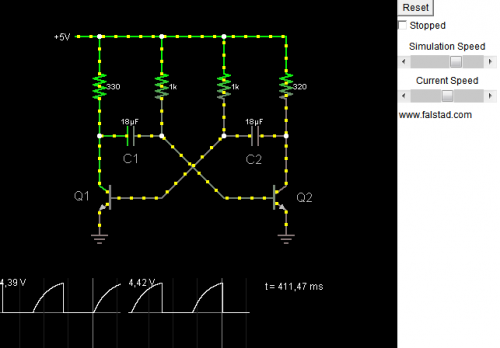

Pár szkóp kép:
Hangszórón mért jel
555-ös kondin mért jelalakkék szín a GND
A hangszórón képen látható, hogy a nagyfrekvenciás jel (egybefolyt jel) meg van szaggatva kb 10 Hz-el. És még ezt szaggatja meg az 555-ös 1.5-2 másodpercenként.
Az 555-nél lévő kondin látható a feltöltés és a kisülés. Ezt a feszültségszint változást használva vezérlem a hangszóróval sorba kötött ellenállás mértékét egy tranzisztoron keresztül. Emiatt halkabb / hangosabb a hangszóró. (A képen a nagyfrekis jel laposodik a végére)
Videót sajnos most nem tudok mutatni. -
Hujikolp
őstag
válasz
Lompos48
#33995
üzenetére
Köszönöm szépen!
Fórumban megkérdeztem a kondis dolgot még előtte és azt mondták, hogy elfogadott. A T2 tranzisztor diódaként működik, így nincs használva a kollektora. Szükséges, mert a táp különben főldre lenne kötve. A másik két 4148 hasonlószerepet tölt be. A T1 tranzisztor pedig hangerőszabályzást hajt végre, ami hallható is a hangszórón.A bal nyomógomb tiltja a hangszorót, a jobb oldali a hangerőt maximalizálja. videó este vagy holnap -
Hujikolp
őstag
Ajánlom a következő videót mindenkinek! Fantasztikusan javít a csávó, látszik rajta, hogy nagyon régóta a szakmában van és következetesen elmagyarázza a dolgokat, hogy mi miért lehet. A többi videót is érdemes megnézni, mert nagyon jó anyagot tölt fe!
http://www.youtube.com/watch?v=QfHU97FmdU4tudom hosszú, de akkoris... van pár rövidebb videója is
-
Hujikolp
őstag
Sziasztok!

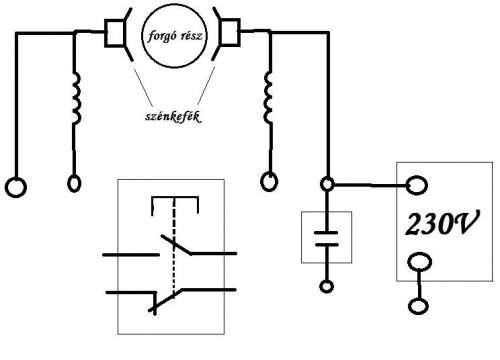

Egy motor bekötésére lennék kíváncsi, mert szétszereléskor nem jegyezték fel, hogy mi hova volt kötve. A motor működése: kapcsoló kapcsolásakor felpörög gyorsan, majd működik rendesen. ha kikapcsolják akkor gyorsan leáll. Ez egy gérvágó. Amit tudok róla: a kapcsoló jobb oldalán van elvileg a nulla, a kondi másik fele bal oldalt.
Köszönöm előre is!
-
Hujikolp
őstag
-
Hujikolp
őstag

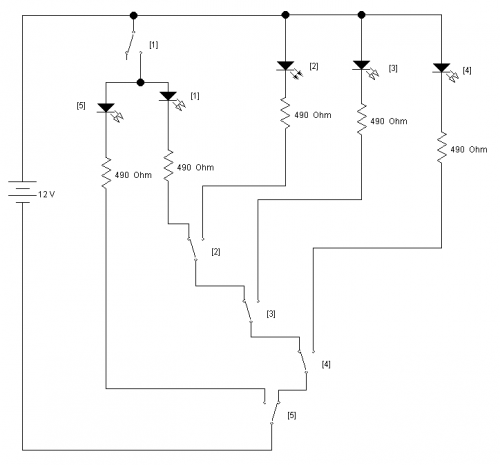

Egy fejtörő feladvány:
- van 5db 3 érintkezős kapcsolód és 5db lámpád 1 tápforrással.
- kössed be úgy, hogy alapból egyik sem világít.- az egyes kapcsolóra csak az egyes lámpa világít
- utána kettes kapcsolóra csak a kettes világít
- utána hármas kapcsolóra csak a hármas világít
- utána négyes kapcsolóra csak a négyes világít
- utána ötös kapcsolóra csak az ötös világít- utána egyes kapcsoló ismételt állapotváltozására egyik sem világít
A kapcsolást a valóságban működőképesnek kell, hogy legyen. -
Hujikolp
őstag
-
Hujikolp
őstag
válasz
Lompos48
#29716
üzenetére
Köszönöm a részletes választ!
Mint kiderült, egy korábbi kapcsolásban már használtam ezt az alkatrészt, ott is direkt hajtott meg zöld LED-eket, probléma nem volt vele. Csak valami miatt megnéztem, hogy mégis mit tud ez a jószág és nem volt egyértelmű. Majd még legfeljebb számolgatok egy kicsit
Majd azért még deszkamodellel kipróbálom! -
#28613
Hujikolp
őstag
DonThomasino
#28605
Hujikolp
őstag
válasz
DonThomasino
#28605
üzenetére
Egyszerűbben is megoldható. A pákával simán sorba kötsz egy 1 Ohm-os ellenállást, és ezzel párhuzamosan a piros LED-et. Ha fűt a páka, akkor a kb 2 A átmegy az ellenálláson is, és kb 2 V-ot ejt rajta. Így már meg is van a LED számára a feszültség. A 1 Ohm-os ellenállás legyen 10 W-os. Ha szeretnéd, hogy ne süljön be a páka kapcsolója, akkor érdemes a pákával párhuzamosan tenni egy 470 nF (XL=3.4 k, 100 Hz) vagy 680 nF-os (XL=2.3 k, 100 Hz) 50 V-os unipoláris kondit, (kerámia, fólia stb...) ami a szikrákat hivatott elkapni. (nem szenesedig úgy a kontakt)
Ha azt szeretnéd, hogy a LED ne villogjon úgy, akkor simán egyenirányítod a váltót, és jobb lesz.
Az 1N4148 dióda egyenirányításra itt nem alkalmas, mert azt maximálisan 200mA-el terhelhető. Inkább BY500-t használj, ez 4A-es. (A kép módosítva lett)
[ Módosította: CoolMan ]
-
Hujikolp
őstag
válasz
darvinya
#27518
üzenetére
Jól alulméretezett táp, látszik a diódáknál, hogy a panel is megégett. Ha szűrni akarsz, szerintem cseréld ki a puffer kondit, nagyobb értékre, de minimum azonos feszültségűre, de nagyobb is lehet, ha méretekben elfér. Egy 100nF-os szűrő kondit még bele lehet tenni, és esetleg a Greatz híd minden eleméhez egy 47nF-os kerámia kondit is.
Az ellenállás kevés zajt okoz. (van, de elhanyagolható)Ha a kondi öregszik, akkor veszít a jóságából, nem tud már úgy simítani, így a "búgás" átjut rajta. Nagyobb soros ellenállás, kapacitás vesztés stb...
-
Hujikolp
őstag
válasz
Lompos48
#26152
üzenetére
Ehh, azt el is felejtettem írni, 7812-essel van megoldva 28V-ról. Az egész dolog megy bele egy Genius 5.1-es erősítőbe. Ha ki van kapcsolva akkor egy piros led világít, ezt figyeli a tranzisztor. Meghúz egy relét, az pedig megszakítja a hangszórók kábeleit (a negatív közösítve van)
-
Hujikolp
őstag
-
#25751
Hujikolp
őstag
vodkaboy22
#25745
Hujikolp
őstag
válasz
vodkaboy22
#25745
üzenetére
Szerintem valami nincs összekötve. Nézd át azokat a pontokat, ahol csatlakozás kell, hogy legyen. Ott legyen csatlakozási pont (pötty) a vezetékek érintkezéseinél.
-
-
#25301
Hujikolp
őstag
vodkaboy22
#25298
Hujikolp
őstag
válasz
vodkaboy22
#25298
üzenetére
-
#25296
Hujikolp
őstag
vodkaboy22
#25292
Hujikolp
őstag
válasz
vodkaboy22
#25292
üzenetére
7xS15 [2 A] vagy
7xT15 [3 A] táp IC-t javaslok, ha van.
-
#23459
Hujikolp
őstag
csabyka666
#23458
Hujikolp
őstag
válasz
csabyka666
#23458
üzenetére
Ha van a LED-nek adatlapja, akkor abból érdemes kinézni az adatait, ha nincs, akkor meg kell állapítani milyen. (szinte biztos, hogy kis áramút fogsz ki, és nem power ledet) A kis áramúaknak, álltalában 20mA-re van megadva a nyitó feszültsége az adatlapokban.
Legjobb előtét számoló: Hobbielektronikán
Illetve, a különböző színű LED-eknek más és más a nyitó feszültségük 10-20mA-en. E honlapon alul. De vannak más táblázatok is.
A power ledeknél pedig már csak áramgenerátoros üzemmóddal illik meghajtani, mivel ha feszültségre stabilizálunk, akkor akár 0.1V-os feszültség esés/ növekedés a led-en akár +-100-200mA értéket is változtat. És ez változhat a led melegedése miatt is. Áramgenerátornál, pedig a beállított áram halad át, és esik valamekkora feszültség rajta.
-
-
#22607
Hujikolp
őstag
DonThomasino
#22606
Hujikolp
őstag
válasz
DonThomasino
#22606
üzenetére
Nincs hát. Digitális cucc mi?
-
#22605
Hujikolp
őstag
DonThomasino
#22592
Hujikolp
őstag
válasz
DonThomasino
#22592
üzenetére

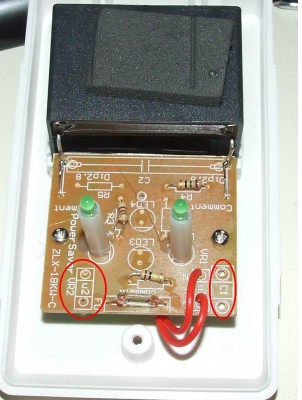

Ilyet rejthet a doboz, én is rendeltem még eBay-en párat. (elég occó)
És hiányoznak belőle alkatrészek. (pl varisztor)
Jó nagy kalap sz*r az egész.
-
Hujikolp
őstag
Egy videó a működésről, félkész állapotban:
szomszédságban pl ki-be kapcsolgatják a körfűrészt, amit Józsi tákolt össze.
Hálás lennék érte!
és köszönöm szépen!!
