Az ITX szabványt a VIA alkotta meg 2001-ben, mely eredetileg 21,5x19,1 cm volt, mára 17x17 cm-re redukálódott. Felhasználási területe igen széles, egyformán alkalmazzák otthoni felhasználók, mind nagy cégek különböző beágyazott rendszerekhez. Ipari területen különböző célokra felhasznált gépekhez szolgálnak alapul pl. CNC maró gépekhez, vagy ATM automatákhoz stb. A szabvány leírása a formfactors.org-on található meg. Amit érdemes kiemelni, hogy a mini-ITX kompatibilis az ATX és mATX szabványokkal - a csavarhelyek, a hátlapi panel és a bővítőkártya elhelyezése is megegyezik -, így egy mITX alaplap gond nélkül beszerelhető szabványos mATX és ATX házakba is.
Új hozzászólás Aktív témák
-
Sziasztok!
Egy kis segítséget kérnék. Van egy Asus Rog X870-I Gaming lapom...ahol a csatlakozókat eléggé szorosan sikerült egymásra pakolniuk.
Próbálnék valami értelmes kábelrendezést csinálni...de lyukra futottam.
A 24 pines csatlakozóra rendeltem egy [90 fokos adaptert] és egy [180 fokos adaptert] is. A 90 fokos nem megy rá mert ütközik a RAM modullal. A 180 fokos meg ütközik alatta az USB-C 10Gbps kivezetéssel.
A sima 19 pines USB 3-as alaplapihoz, meg vettem egy [90 fokos adaptert] Ez alapvetően jó lenne, viszont ház kivezetés kábele 2 kellően merev és rugalmatlan kábel összefűzése. Így az adapter után már nem fér el kényelmesen az átvezető nyíláson, mert a kábel csatlakozó túl lóg rajta... Arra gondoltam még, hogy az adataptert kiegészítendő, vesztek egy rugalmasabb apa-anya kábelt és akkor működhet a dolog.
Szóval most kicsit falba ütköztem. Van valakinek valami jó ötlete ugyan tudnám kicsit rendezni a kábeleket...lehetőleg hátrafelé?
-
Az AIO Pump defaulton maxos profilt kapott. Nem néztem ennél tovább még mert nem érint. De az biztos, hogy alapból olyan a beállítás, hogy maxon megy...
A CPU és case fan csatlakozókkal lehet játszani. Ez nekem kicsit meglepő volt, hogy csak ennyi csatlakozó van és ezt kell beosztani. Gondolom az ITX méret miatt van, de legalább még egyet tehettek volna rá. -
válasz
TurboK0
#66740
üzenetére
Van valami abban amit írsz. Jobb lenne már a visszajelzés miatt is, mert a két eltérő méret nem ugyanannyit fordul... így meg nem a valóságot látom.
Annyi a hátránya, hogy jobban szeretem külön profilozni a ház ventit és a cpu hűtőt... Gyakorlati oldalról viszont lehet jobb ha a bejövő levegő és a cpu venti egy profilon működik...és egyszerre reagálnak ha emelkedik a hőmérséklet. -
-
válasz
MrSealRD
#66730
üzenetére
Sikerült...életre kelt... Bár vannak további megoldandó apróságok.

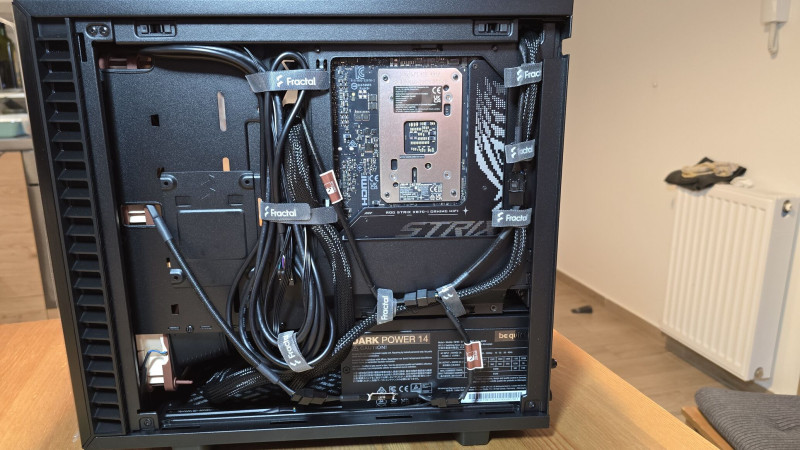

Ebben kérném is a segítségetek, mert most így néz ki a kábelezés.

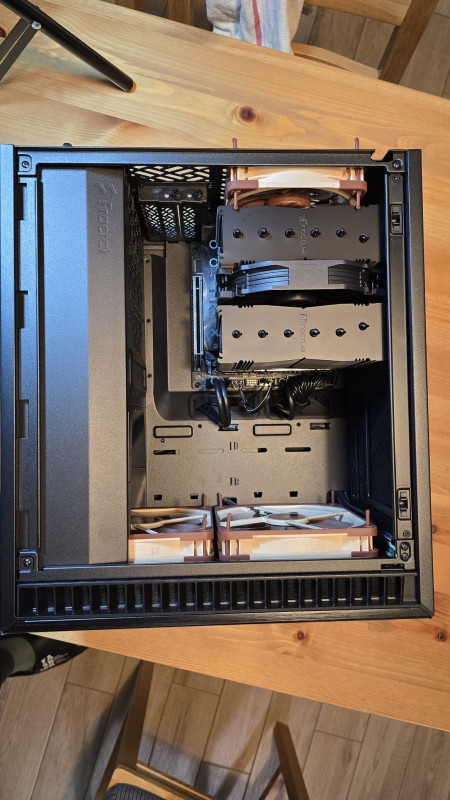

A belső oldalon akárhogy vakarom a fejem ennél letisztultabb nem tud lenni csak ha kihúzom a kábeleket...
A másik oldalon a kábeleknél viszont kicsit feszes a helyzet és az oldallapot kicsit feszíti is... Ott is gondolkodtam, de egyelőre nem látom merre lehetne elvezetni.
A másik problémám a PWM vezérlés és az 1 szál ház ventilátor csatlakozó ami az alaplapon van. A notcua gyári Y kábeleivel úgy játszottam, hogy az előlapon a 2db 14 cm-es ventit kapcsoltam össze, majd ezt az összekapcsolást húztam össze a hátsó 12cm-es ventivel. És végül ezt kötöttem rá az alaplapra.
Viszont valami nagyon nem oké, mert az első ventilátorok süvítenek mint az őrült, miközben biosban 500-600 rpm-et ír...Találkozott már valaki hasonló problémával?
-
válasz
MrSealRD
#66712
üzenetére

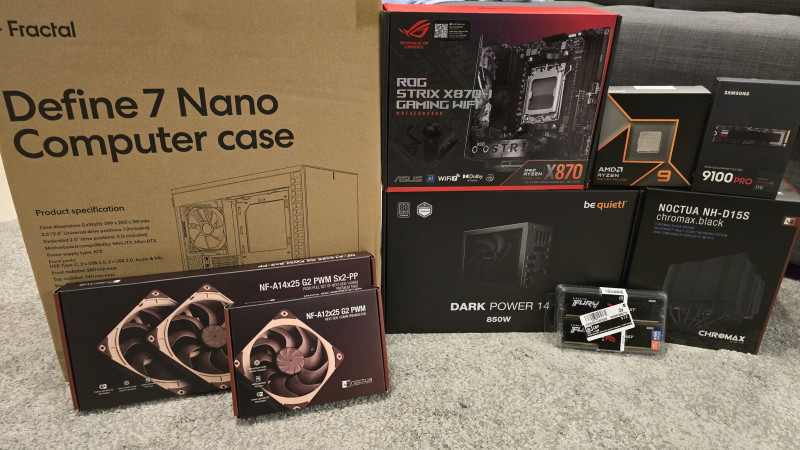

Tegnap kb este 8-kor összehordtam a dobozokat, meg szépen kicsomagoltam mindent, hogy tényleg nem hiányzik semmi, majd elkezdtem összerakni. Szerettem volna fázis fotókat, de aztán már nem volt kedvem hozzá. Fél kettőkor úgy döntöttem inkább alszom rá egyet...
A lefogatót cseréltem egy Thermalright frame-re.
Az SSD-t beraktni az alaplapba az már kevésbé volt egyszerű. Nem tudom miért gondolták azt az Asus-nál, hogy jó ötlet ezt az egymás alá/fölé rendezett szendvics kialakítást erőltetni. De ez még nem is legnagyobb gond, mert raktak oda bordát gazdagon...viszont alulra rakták a PCIE 5.0 portot, így plusz egy réteget kel kellett szedni. Ezen felül mindent is kihangsúlyoztak, csak azt nem, hogy a single side SSD-k esetében kell a kiegészítő pad mert nem ér hozzá az alap alátámasztáshoz... Viszont még az extra paddal sem az igazi, de ez már inkább csak az én szőrszálhasogatásom.
Ami jobban zavar, hogy a Samsung vezérlőjére csak félig ér rá, bordára rakott hővezető pad...
Lehet ebből így melegedési problémám?
A másik nehézség az Arctic MX-6 paszta felvitele. Olyan kemény, hogy alig akar kijönni a fecskendőből. Egy picit ki is nyomtam belőle, hátha csak zárazabb a vége. De nem... Nem tudom mennyire lett jó, mert nem akartam már visszaszedni.
És rögtön itt jött a következő finomság, a Noctua nh-d15s felhelyezése. Mert a hűtőn lévő 2 csavarral betalálni a mounting kit kiálló két részébe ilyen pici helyen 0 rálátással... picit csúszkált, ami nem biztos, hogy jót tett a pasztázásnak...A házat totál kel kellett bontani, anélkül esélytelen betenni az összerakott lap + hűtő kombót...
Viszont... amit nagyon benéztem, hogy a bal felső sarokra esik az CPU tábkábel, amit egy kis lyukon tudok átfűzni amin éppen átfér... De csak akkor ha nincs bent az alaplap... A táp egy be quiet dark power 14... és olyan merev, kemény kábeleket adnak hozzá, hogy esélytelen utólag csatlakoztatni...Konklúzió: Vissza kell bontani a házat, ki kell venni az alaplapot és a későbbi csatlakozási pontokhoz igazodva be kell fűzni előre a megfelelő kábeleket.
Bónusz: Egyetlen venti csatlakozó van a ház ventiknek az alaplapon... CPU_FAN, AIO_PUMP, és CASE_FAN... jó, persze a pump is befogható, de eleve szét kell ipszilonozni hogy bekösem a ráom ventit... hát kettőt azért tehettek volna legalább.
-
Elengedem a témát. Elértem a ráfordított időben is a határt. Ennél többet nem érdemes ezzel foglalkozni. Az NH-D15S chromax.black biztosan jó lesz, így azzal megyek tovább. Ahogy néztem, olyan őrületes nagy különbség nem lesz az én szempontomból. Nem tuningra lesz... valószínűleg egy 9900X-re kerül majd rá.
Köszi mindenkinek az ötletelést és a gondolatokat.
-
Igen onnan indultam ki én is...hogy ez mennyire vehető szigorúan.
flashpointer: Hát... azért nem feltétlenül szeretnék ezen rulettezni.
Azért mégiscsak egy 50-60 rugós hűtőkről beszélgetünk.
Ha biztosan tudnám, hogy van 1mm helyem még...ami pont annyi, hogy hozzáér, de nem nyomja, akkor vállalnám. De látatlanban papírkutya vagyok. -
-
Bocs, ha rossz helyen teszem fel a kérdést...de ez tűnt a legközelebbinek...
Lenne egy Fractal Design Define 7 Nano ház (ITX) . A leírás szerint max 167mm magas CPU hűtő megy bele. Viszont ezzel pont kiesik több potenciális hűtő is ami 168mm magas.Mennyire kell ezt szigorúan venni. Lehet ott még 1-2 mm gap? Vagy ezt vegyem úgy mint a svájci órát, meg a japán vasutat és engedjem el? ( keressek másik hűtőt)
-
Sajnos pont ebben nem vagyok teljesen elégedett az Alis kész géppel. Az Nvme x1-es ezen kívül egy SATA van mindössze. Arra amire nekem kell talán elég lehet... De jó lett volna ha tudok egy nagyon gyorsan üzemkész routert... x1 estén kb 800-900MB/s a teteje. A proxmox menne a SATA meghajtóra... Talán az is képes lenne néhány másodperc alatt elindulni.
Igen, azok az aranyárú Alis lapok zsákutca az áruk miatt. Ott már nagyon nem éri meg ez az irány.
-
válasz
sasNAXO
#66132
üzenetére
Alaplap meg építés esetén nem korlátoznám Ali-ra. Csak a kompakt megoldás az ami Aliról bukkant fel. Az viszont szomorú, hogy nincs több integrált N100 vagy N150-es lap. De innentől jogos, hogy ízlés kérdése...viszont ha már építenem kellene és kb azonos áron kapom meg a kész gépet, akkor utóbbi felé hajlok. Főleg, ha még rászámolom a 4db 2.5gb portot is.
-
Átalakulóban van az itthoni hálózat és a jelenleg "nagy" szerveres koncepciót szeretném elbontani. Ennek egyik lépése, hogy a router feladatokat kiszervezem egy kisebb ITX alapú gépre... Ez annyit jelent, hogy Proxmox-on telepítenék egy Opnsense virtuális gépet, és egy Pihole-t konténerben. Ha a jövőben jönne még domain szinten ide tartozó funkció akkor az is ide lenne telepítve...de nem várható sok minden.
Itt 2 alternatíva van versenyben. Az egyik a kvázi kész megoldás.: [link] A második, hogy építek egy ITX alapú gépet.
Nem kell extra teljesítmény. Ilyen Intel N150-es szint bőven elég... ezért ha van ilyen integrált alaplap jó áron az külön öröm...
De ami miatt írok, hogy megerősítést vagy cáfolatot kapjak arra vonatkozóan amit az első vizsgálatom alapján látok...Passzív hűtéses megoldást szeretnék. Még ha nyitott is a ház, vagy van rajta szellőzés nem szeretnék ventilátort tenni bele... Ez prioritás, de ha nagyon izomszagú akkor el tudom engedni. Viszont a konfig és a felhasználás nem indokolja.
Összenézve a ház+alaplap(integrált cpu) + hálózati kártya + táp együttest, én úgy láttam, hogy költségben és így ár/érték arányban az épített megoldás messze rosszabbul jön ki mint az Aliexpresses változat.
Igaz, hogy utóbbi hordoz némi kompromisszumot. Mert nem tudok 2 teljes értékű, nvme ssd-t beletenni amit belemegy az x1 nvme + sata. Igazából a többi tulajdonságával meg tudok békélni...TL;DR: Ki lehet hozni szerintetek építéssel egy N150-es passzív ITX gépet nem durván elszállt áron az Aliexpresses megoldáshoz képest?
-
válasz
#25954560
#50299
üzenetére
Köszi.
Utazó homelab lenne belőle. Valamilyen hypervisor futna rajta tervek szerint. 2 VM biztosan(opnsense vagy pfsense, pihole) De könnyen hozzájöhet még 1-2.
45-60W TDP fölé nem mennék, így hűtés is elég lehet egy standard. Venti nem gond...
Memória is vagy 1x8 vagy 2x8. Az m.2 is cél a helytakarékosság és az egyszerűbb építés miatt. Így egy egészen pici házban is elfér. A táp rész még ugye itt elég erősen kérdéses... HDPlex is jónak tűnik. -
Sziasztok!
Gondolkodom, egy kompakt méretű mITX-re alapozó Xeon-os mini szerver építésén. Aztán lehet nem ez lesz belőle...
Szóval volt már valaki annyira elvetemült, hogy ilyet építsen?Az első vázlatok alapján valami low power cpu, 4mag 8szál. 8-16GB RAM, 250GB SSD.
És ehhez kérnék valami nagyon-nagyon pici házikó, meg táp ajánlást.
Köszi.
