#15946
Aryes
nagyúr
tonermagus
#15943
válasz
tonermagus
#15943
üzenetére
Esetleg a molex micro-latch? Az elég jó minőségű.
-
#15945
tonermagus
aktív tag
cidalain
#15944
tonermagus
aktív tag
válasz
cidalain
#15944
üzenetére
Ez így van... Ha összerakom a kütyüt (ami ha minden igaz nagy tételben fog készülni) akkor nemigen szeretnék kontakthibás csatlakozókat keresni... Nyilván kihagyhatnám a csatlakozót, és rögtön a forrasztópadra forraszthatnám a vezetéket, de az úgy igénytelen
Egyébként nem a krimpeléssel volt a gond eddig, hanem a vezetőérintkező nem helyezkedett el megfelelően a műanyag házban/ esetleg nem volt elég magas a "hasa", és az érintkező nem ért hozzá a nyáklapba forrasztott házban lévő tüskével.... stb... -
#15944
cidalain
veterán
tonermagus
#15943
cidalain
veterán
válasz
tonermagus
#15943
üzenetére
erre szokta mondani a kollégám, hogy krimpelés után nem szabad sajnálni tőle a cint, szóval oda kell utána forrasztani is. ez a tuti. minden más csak látszatmegoldás, ami pont akkor nem fog működni (=lesz kontaktos), amikor pont nem kéne.
(a betűzés után az érintkezőt ettől függetlenül ki lehet venni a csatiházból, és szükség esetén újra rányomsz a krimpelésnél fogóval. szóval a javítás nem olyan nagy tragédia. az a tragédia, ha 345 kábelből ki kell keresni melyik az, ami rossz)
-
#15943
tonermagus
aktív tag
tonermagus
aktív tag
Sziasztok!
Tudtok ajánlani olyan Wire To Board csatlakozópárost, aminek a tüskéjét könnyedén rá tudok krimpleni egy 26AWG kábelre és kicsi az esélye a kontkathibának?
Történt ugyanis hogy otthon volt pár NSK25 érintkezőm és a hozzá tartozó NSG25 csatlakozóházam, és betűzés után az egyik ér kontakthibás lett. Sajna már nem először fordul elő... De pl. NSR-NDR párost már nagyon sokat csináltam és egy sem volt kontakt hibás, de az nem WireToBoard
Tudtok ennél megbízhatóbbat? A lényeg hogy 2,5mm-es lábtávolságú legyen -
gyapo11
őstag
válasz
Janos250
#15941
üzenetére
Banggood szerintem most szakít ezzel a futáros postázással. Más európai országok is most álltak át júliusban az áfás témára, bár lehet normálisan is meg tudták oldani, mert ami itt megy a postán az párját ritkítja.
Én is csak BG-ról vásárolok azóta. Egyes alis csomagküldések is futárral jönnek, de nem lehet tudni előre, hogy futár lesz vagy posta. Elég borzasztó, hogy egy ország fönntart egy csomagszállító céget, milliárdokért ráfejleszt az áfás mókára, és kerülni kell mint az ördögöt, ha nem akarja az ember kitépni a maradék haját. -
Janos250
őstag
válasz
vegyszer
#15940
üzenetére
Tényleg fentebb ment az ára :-( . Így már drágább, mint ez:
https://www.banggood.com/ESP-32S-ESP32-Development-Board-Wireless-WiFi+Bluetooth-2-in-1-Dual-Core-CPU-Low-Power-Control-Board-ESP-32S-p-1883630.html?cur_warehouse=CN&DCC=HU
Én egyébként ezeket használom, ehhez tervezem a paneljaimat is.
Bangood:
Én most már azért nem Aliról EB-ről vásárolok, mert:
1. Elintézik vámolást áfázást, és ez benne van az árban, nem kell külön a postával nyűglődnöm VÁM és ÁFA ügyben, meg fizetni nekik. 2.Általában 2 héten belül megvan, futár hozza csomagpontra, nem kell sorbaállni a postánál. -
vegyszer
addikt
válasz
Janos250
#15938
üzenetére
Nevezzetek fillérb@szónak, de én mostanában nem vásároltam a BG oldalán (SE)
De ezt nézegetem, és új user kap 2$ kedvezményt. A múlt héten még nem 7.99$ volt az ára, hanem 6.99$. Így szállítással együtt 5.06$ lett.
Bár nekem nagyon tetszik, lehet, hogy elhamarkodottan döntöttem mellette, mert a programozásához kell egy külön eszköz. -
Janos250
őstag
Használta már valaki ezt a 7 dolláros, azaz nagyjából 2500 Ft-os ESP32-t? Ebben a 2500Ft-ban már a szállítás, vámkezelés, ÁFA is benne van.
https://www.banggood.com/M5Stack-STAMP-PICO-ESP32-PICO-D4-ESP32-Plug-and-Play-Embedded-WIFI-and-Bluetooth-Dual-mode-IoT-Development-Board-Multi-IO-Pinout-p-1882248.html?cur_warehouse=CN&rmmds=search&DCC=HU
Igaz persze, nogy az ESP8266 meg csak 4 dollár.
https://www.banggood.com/Geekcreit-D1-Mini-V3_0_0-WIFI-Internet-Of-Things-Development-Board-Based-ESP8266-4MB-MicroPython-Nodemcu-p-1264245.html?cur_warehouse=CN&ID=522225&rmmds=search -
And
veterán
Itt annyi történik, hogy a felső dióda vezetni kezd, hogy mekkora áramot, azt a bemenettel soros ellenállás illetve a túlfeszültség mértéke határozza meg. Eleve pár mA-es lehetséges max. árammal szoktak ilyenkor tervezni. A táp (ami eredendően ugye feszültséggenerátor) jó esetben annyival találkozik, hogy a túlfeszültségű forrásból származó minimális árammal csökken az eredeti kimenő árama. Természetesen a soros ellenállásnak és a diódáknak hátrányai is vannak (előbbi enyhén meghamisíthatja mérést, offszetet okozhat), de az ilyen nem precíziós méréseknél általában elhanyagolható.
-
Egy dolog szemet szúrt: a rajzon egy dióda vezet a bemenet felől a V+ irányába. Ha a V+ mondjuk 5V, és közös a mikrokontroller +5V tápjával (mert miért ne lenne), akkor ha érkezik a bemenet felől mondjuk egy 10V-os jel, az nem emeli meg a mikrokontroller tápját is, ezzel kinyírva azt?
-
And
veterán
válasz
Sebiferi
#15931
üzenetére
Klasszikus védőáramkör (clamping) a bemeneten:
Ez mindkét irányú túlfeszültség ellen védelmet ad. Speciális eseteket kivéve - pl. ahol követelmény az extrém magas bemeneti impedancia - megfelelő. A diódák lehetőleg kisjelű Schottky-k legyenek, az Rs értéke pedig a lehetséges hibaáram és a maximális Vin függvénye, pár kΩ-os nagyságrendben (uC analóg bemenethez legfeljebb 10 kΩ ajánlott). A fix Zener-es megoldással szemben a vágási feszültségszint itt a tápfeszültség(ek)hez kötött, a V- értéke adott áramkörnél természetesen 0V / GND is lehet. Ilyen diódák valószínűleg léteznek a kontroller pin-eken a tokon belül is, de azért a külső védelem ilyen esetekben nem túlbiztosítás.
#15932: Azt a rail-to-rail OPA-k sem szeretik, ha jelentősen, több volttal túllépjük a bemeneti szintjüket a tápjukhoz képest. Ráadásul egy csomó OPA (még az egészen precíziós kivitelűek közül is) bizonyos körülmények között külső védelem híján hajlamos a phase reversal jelenséget produkálni a kimenetén, néha még akkor is, ha a bemeneti potenciál amúgy a saját táptartományán belülre esik, de ahhoz közel van. -
válasz
Sebiferi
#15931
üzenetére
Szia!
hogyan oldjam meg, hogy az arduinot megvédjem a nagyobb feszültségektől amit a pl. 10A-en lead az áramváltó?
Mi sem egyszerűbb, egy 5V zener dióda egy ellenállással pont megteszi. Mekkora az a feszültség egyébként? Ha tudod, hogy bizonyos értéket nem fog túllépni, akkor feszültségosztó is szóba jöhet, de ez nyilván rontani fogja a felbontást. Esetleg ezek kombinációja, kis és nagy áramra két külön analóg port, az egyikre osztó+zener, másikra csak zener védelem.
Egyébként ha jól tudom egy rail-to-rail opamp-pal is meg lehet oldani, ott az opamp bemenete az, ami a tápnál nagyobb feszültséget is el tud viselni, a kimenete pedig nem lépi túl a tápfeszültséget. -
Sebiferi
tag
Sziasztok! Tanács/segítség kellene az alábbi feladathoz.
Fogyasztás változást szeretnék mérni pl. mosógépen, de csak az érdekelne, hogy detektálni tudjam, hogy stanby-ból kilépett a mosógép (mert kicsit több áramot vesz fel). Tehát nem a konkrét fogyasztás ismerete a cél. Ebből adódóan csak az alacsony áramtartományban kellene figyelni a változást. Sok dolgot kipróbáltam már - ha valakit érdekel akkor leírom
Jelenleg a legjobbnak azt tartom ha áramváltóval nézem az átfolyó áramot, de mivel csak a kis áramok érdekelnek, ezért pl. 5A-es lenne a legjobb a felbontás miatt. Viszont az 5A-t bőven túllépi a mosógép mosás közben. Ha ez jó megoldás, akkor hogyan oldjam meg, hogy az arduinot megvédjem a nagyobb feszültségektől amit a pl. 10A-en lead az áramváltó?
Minden megoldás érdekel
Előre is köszönöm! -
válasz
FeniX-
#15927
üzenetére
az autókban lévő áramkörök zöme (legalábbis régen) be volt öntve gyantába, pont emiatt.
Hát ez sosem az IC-k miatt volt, inkább a nagyobb méretű alkatrészek miatt, mint tekercsek, kondenzátorok, amik a súlyuknál/tehetetlenségüknél fogva letörhetnek. Egy arduino lapon nincsenek ilyenek, a kondik is SMD kivitelűek. Meg persze így vízálló is lesz az egész, ami egy autónál nem kimondott hátrány.
Valaki írta itt korábban, hogy a forrasztás nem túl jó opció.
Ez jó nagy hülyeség, a forrasztás az egyetlen opció.
Ha biztosra akarsz menni, egyéni tervezésű nyák a szükséges komponensekkel, SMD alkatrészek és gyantával kiöntve. Vagy használj például nano-t, szintén beforrasztott kivezetésekkel, a jumper kábeleket/csatlakozókat el kell felejteni. Esetleg olyan terminálokat lehet még használni a bekötéshez, amiben csavarral rögzíthető a vezeték, forrasztás helyett.
-
FeniX-
senior tag
Igen, általánosságban gondoltam rá. Csak, mert egyébként az autókban lévő áramkörök zöme (legalábbis régen) be volt öntve gyantába, pont emiatt.
De mondjuk egy sima, mezei közönséges UNO lapka, vagy a kínai klónjai.
Ezt is szerettem volna megkérdezni, hogy mi a leg-hülyebiztosabb csatlakozás? Valaki írta itt korábban, hogy a forrasztás nem túl jó opció.u.i.: ez utóbbi sokszor a próbapadon is megszivat. (a rossz csatlakozás)
-
válasz
FeniX-
#15924
üzenetére
Egy konkrét arduino lapra gondolsz, vagy a mikrokontrollerekre úgy általában? Utóbbi kérdésre a válasz, hogy egy IC elég sok mindent kibír, ezért is van tele maga az autód/motorod is vele.
Az első kérdésre bonyolult a válasz, ha pl egy eredeti UNO lapot használsz, amin a kontroller egy foglalatban van, akkor lehet rá esély, hogy kirázódik belőle, de inkább a hozzá való csatlakozás az, ami kritikus. -
#15925
Aryes
nagyúr
tonermagus
#15923
válasz
tonermagus
#15923
üzenetére
Nem valamiért, hanem az ESP bootoláskor bizonyos kimenetekre pwm jelet küld, bizonyos kimenetek pedig egyszerűen átváltanak alacsony vagy hi-z állapotról magasra, vagy fordítva (az AVR-ek kimenetei ezzel ellentétben boot alatt kiszámíthatóan hi-z állapotban vannak). Ezért kéne tudni a lábkiosztást, hogy melyik esettel állunk szemben, mert egy rövid impulzus vagy pwm jel ellen egy egyszerű kondenzátorral lehet védekezni. De az is lehet, hogy nincs a kimeneten külső fel/lehúzó ellenállás, ezért a kimenet lebeg, ezt pótolni kell.
-
FeniX-
senior tag
Sziasztok kedves Fórumtársak,
érdeklődnék, hogy mit lehet arról tudni, hogy az Arduino mennyire bírja a rázkódást, nem stabil környezetet? Szeretnék autós/motoros "környezetben" úgymond kísérletezni vele.
Bukkanók, dőlés, rázkódás. Ezeket mennyire bírja az arduino?
Üdv! -
#15923
tonermagus
aktív tag
UrbánK
#15921
tonermagus
aktív tag
válasz
UrbánK
#15921
üzenetére
Én ha relé vezérlést csinálnék biztos hogy jelhiány esetén NO helyzetben hagynám a relét, és a mikrovezérlőt beállítanám hogy már inicializálásnál a relé kimeneti pinje LOW legyen. Nálad valamiért átesik jelhiány esetén NC-ra. Elképzelhető hogy az ESP újraindulás után valami random jelet küld ki a relének, ami simán lehet HIGH-jel.
De én ezt csak laikusként gondolom... -
válasz
UrbánK
#15921
üzenetére
Valószínűleg hardvermódosítással lehet megoldani a problémát. Van mód átkonfigurálni, hogy melyik lábra legyenek kötve a dolgok?
Ha nem üzleti titok, tedd fel a programot ide, és linkeld be (jelszavakat csillagozd/töröld ki belőle). Lehet, hogy egy pár plusz ellenállás beforrasztásával megoldható. -
UrbánK
újonc
Sziasztok!
Egy kis segítségre lenne szükségem. Adott egy Wemos D1-es hardware rajta egy esp8266-os wifi modullal. Sikerült feltenni rá szépen a softwaret. Meg os találja a netet. Blynk alkalmazással szeretném használni. Ott ki is választom a Wemos D1-es lehetőséget. Van egy garázskapu, kapu+kiskapu, illetve egy lámpa. Megtörténik a beállítás. Szépen is működik egészen egy áramkimaradásig, mert akkor újraindul a rendszer és a reléken szépen felvillannak a ledek és minden kinyílik. Hozzá tenném, hogy nem én csináltam a rendszert. De a tulaj elmondása szerint évekig nem volt baj vele, illetve áramszünet esetén csak a lámpakapcsolt fel. -
#15920
tonermagus
aktív tag
tonermagus
aktív tag

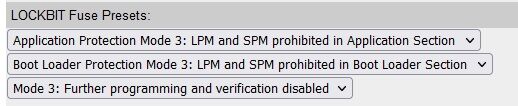

Kicsit szeretnék rendet tenni a fejemben.
Az odáig stimmel hogy az Arduino IDE a bootloaderen keresztül szólítja meg az Arduinot?
Viszont az MicroUSB porton keresztül van lehetőség kód letöltésére gépi kódban? Vagy az az irány csak feltöltésre használható?Ugye arra vagyok kíváncsi, hogy a gépi kód bevédése érdekében elég az SPI kommunikációt tiltani, vagy a bootloadert is zárolni kell?
Az jó lenne ha a későbbiekben tudnék új kódot feltölteni a bootloaderen keresztül, de azt nem szeretném hogy az AVR-em klónozzák. Ez megoldható? Mintha az AVRDUDE csak SPI porton keresztül férne csak az AVR-hez. Ezt jól tudom?
Elég ezt a három sornyi lockbitet tiltanom hozzá?
-
#15919
Aryes
nagyúr
Drótszamár
#15917
válasz
Drótszamár
#15917
üzenetére
Az nem optimális, ha a relé megeszi a töltés egy részét
Akkor ne használj relét, használj FET-et, az nem fogyaszt (annyit).
-
#15918
Tankblock
aktív tag
Drótszamár
#15917
Tankblock
aktív tag
válasz
Drótszamár
#15917
üzenetére
A szintillesztő csak csatornánként 1 MOSFET 2 ellenállással amivel gyakorlatilag a másik oldali feszültségszintet kapcsolja a bemenetnek megfelelően. Nem képes 5V előállítani.
5V relé nem működik 3V3 al...
Nem értem miért mond hogy megoldás nem ok... TTL logika 2.5V jelszint felett High ha jól emlékszem, ha bekötsz egy MOSFET et akkor kaocsolgathatod a 5V is a bemeneten, attól még ha nincs 5V akkor nem fog menni....
Ha működik akkor nem hülyeség....
Nézd a pozitív oldalát tanulhatsz egy csomót.
Minek kell a relé? SONOFF nem lett volna egyszerűbb?
-
#15917
Drótszamár
őstag
Janos250
#15915
Drótszamár
őstag
válasz
Janos250
#15915
üzenetére
5V-os kábel bekötöttem, de 5V nincs rajta. Azt hittem ez a converter fogja megcsinálni a 3,3V-ból. Asszem ez csapott be "works in both directions".
Grove csatolós reléből csak olyat találáltam 3,3V-on, aminek folyamatosan áram kell.
Ez a relé egy naplemes cucc vésztöltőjét kapcsolná be. Az nem optimális, ha a relé megeszi a töltés egy részét (100mA)Tankblock: Találtam a fiókban egy tekerős step-up convertert (MT3608). GND-t, VCC-t bekötöttem, eltekertem 5V-ig, így most működik a relé. A signal maradt 3,3V-on. De ez így eléggé cigány megoldás
And: Köszi. Úgy tűnik nem jól értettem mit csinál egy szintillesztő.
-
#15916
And
veterán
Drótszamár
#15912
And
veterán
válasz
Drótszamár
#15912
üzenetére
-
#15915
Janos250
őstag
Drótszamár
#15912
Janos250
őstag
válasz
Drótszamár
#15912
üzenetére
Bocs, ha triviálisat kérdezek, de ugye mind az 5V VCC-t, mind a 3.3V VCC-t bekötötted?
![;]](//cdn.rios.hu/dl/s/v1.gif)
Tudom, már késő, de másik megoldás a jövőre, hogy használj 3.3 V-os relét, vagy pedig megfelelő FET-et.
-
#15914
Tankblock
aktív tag
Drótszamár
#15912
Tankblock
aktív tag
válasz
Drótszamár
#15912
üzenetére
Szia
Add rá a Vcc re 5V ot, a GND legyen közösítve 5V és a 3V3 on, a signál szerintem menni fog 3V3 jelszinttel is.
Ha nem akkor 1 MOSFET elé egy 1k ellenállat és azon keresztül kapcsolod a 5v ot..... -
#15913
Janos250
őstag
Drótszamár
#15912
Janos250
őstag
válasz
Drótszamár
#15912
üzenetére
Én ezt ennek tippelem:
https://easyeda.com/normal/Grove_2_Coil_Latching_Relay_v1-ZDxrlDxP7.png
Ott már látszik a bekötése.
Azt azért nem tudom, hogy a szintillesztő mekkora áramot tud adni. -
#15912
Drótszamár
őstag
Drótszamár
őstag
Help vettem egy 5V-os relét, amit 3,3V-os rendszerről kéne használnom: latching relay 2 channels [link]
Vettem hozzá 4-channel logic level converter-t
"The module allows to exchange data between systems that use the most popular levels of voltage: 5 V <-> 3.3 V and 3.3 V <-> 1,8 V. It works in both directions simulatneously. It has four channels. "
Nem mozdul vele a relé.
Ha a low oldalon a vcc-t, és gnd-t bekötöm, és megkapja a 3,3V-ot, akkor a túloldalon csak 3V-ot mérek a high oldalon. Fordítva 1,03V-ot mérek.
Mit rontok el? Hibás az eszköz? Vagy hülye vagyok, és ez nem erre való?
A relé HIGH/LOW-ra kapcsol, és megtartja az állapotot. Nem egy atomrakéta.
-
#15911
tonermagus
aktív tag
tonermagus
aktív tag
Korábban beszéltünk már az AVR-ekben található Lock Bit-ról.
Jól sejtem hogy az úgy működik, hogy feltöltöm a végeleges kódot a vezérlőre, majd az AVRDUDE-al ráküldök mondjuk egy ilyen parancsot?:
AVRDUDE -U lock:w:0xFC:m
Mert ez így túl egyszerűnek tűnik..
Találtam egy kalkulátort a neten, EZT -
#15910
tonermagus
aktív tag
And
#15909
-
#15909
And
veterán
tonermagus
#15906
And
veterán
válasz
tonermagus
#15906
üzenetére
Nem úgy tűnik, hogy létezne olyan beállítás, amit szeretnél. A 'Config register A'-ban nem látni ilyet, ahogy a másik két írható regiszterben sem. Van ott átlagolásra illetve adatfrissítési rátára vonatkozó beállítás, valamint két bit (MS1 / MS0), ami elvileg 'mérési konfiguráció', de nem arra való, amit említettél. Ha jól látom, utóbbival egy fix értékű (pozitív vagy negatív eltolású) mágneses teret lehet létrehozni, ami csakis teszt céljára való, és ha emellett a Config register B-ben a Gain beállítása nem megfelelő, akkor szépen ki tudod akasztani vele a szenzort. Valószínűleg muszáj lesz szoftverből átszámolni az eredményt, ami nem tűnik olyan bonyolultnak.
-
#15908
tonermagus
aktív tag
Aryes
#15907
tonermagus
aktív tag
Fordítva sajnos komolytalan
Ez vezeték lóg ki belőle ami így előre kerülne...
Az átszámolás már megvan Végső elkeseredésemben átfordítom szoftveresen, de ez így megint nem elegáns..
Amúgy a gondolatmenet jó? sosem programoztam még i2c eszközt, tegnap olvastam először róla hogy léteznek ezek a programozó regiszterek és bitek -
#15907
Aryes
nagyúr
tonermagus
#15906
válasz
tonermagus
#15906
üzenetére
Nem lenne egyszerűbb fordítva beszerelni az iránytűt?
Vagy átszámolni? (Én nem vesződnék ilyenekkel, de ez én vagyok) -
#15906
tonermagus
aktív tag
tonermagus
aktív tag
Sziasztok!
I2C programozásában jártas ember tudna nekem segíteni?Van egy HMC5883L iránytűm, ami fordítva mér (180 fokkal eltolva). A leírását tanulmányozva azt találtam, hogy az egyik regiszterét ha átírom, akkor lehet forgatni az irányt.
https://cdn-shop.adafruit.com/.../HMC5883L_3-Axis_Digital...

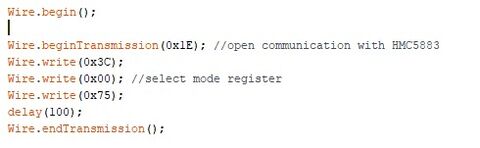

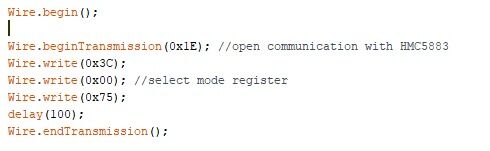

Ez alapján írtam a setup-ba az alábbi sorokat, de kiakasztja az iránytűt. Valamit ezek szerint nem értek.A begintrasmission sorral megszólítom az iránytűt. A 0x3c az írási parancs, a 0x00 az a A Regiszter, a 0x75 pedig ha minden igaz 1110101, ami a könyv szerint nekem jó kellene hogy legyen. Mégis kiakad. Valami tipp?
-
ekkold
Topikgazda
válasz
tukko1
#15903
üzenetére
Az arduino is tudja használni az STLink-et, csak ki kell választani, hogy azzal programozod, és akkor boot-loader sem kell rá (csak akkor kell ha az ST-t az USB-n akarod programozni).
Amúgy ilyen BluePill panelből amit vettél elég sok olyan fordul elő amin nem működik az USB. Talán valami hibás szériájú prociból építették, vagy hasonló. Nekem is van itthon néhány ilyen panelem, kb az 50%-án működik az USB, a másik 50%-án nem. Volt amin kinyírtam véletlenül a procit, forrasztottunk rá eredeti MCU-t, azzal megjavult az USB is
. -
tukko1
aktív tag
Sziasztok!
Tudna nekem valaki segíteni egy STM32F103C8T6 felprogramozásában arduino programban? St-link V2-vel együtt vettem!
Ennek a videónak alapján próbálkoztam!
St link driver-ét felraktam, STM32 ST-LINK Utility-val raktam rá BootLoader-t(generic_boot20_pc13.bin). Arduino-ba kiválasztom az alaplapot, betöltöm az ino fájlt, rámegyek a feltöltésre, de mindig valami hibát ír ki! Hozzáteszem egyántalán nem értek az arduinohoz semilyen szinten! -
fpeter84
senior tag
Sziasztok! Tasmota kód piszkálásában van valakinek gyakorlata? Beleszúrtam egy kis saját kódot, de jó lenne ha nem csak a sorosra írná ki a saját debug információimat, hanem a belső webfelületen lévő konzolban is látnám - de erre nem tudok rájönni hogy abba hogyan tudnám "beleküldeni" a saját sorokat... Valaki játszott már vele ilyet?
-
vegyszer
addikt
Még a másodperces késés se releváns.
Tejút fotó, éjjeli tájkép, meg ilyenek lennének a fő cél.
Az egyidejű működés számomra azt jelenti, hogy a Bluetooth vezérli a kamerát, a WiFi-n keresztül meg én egyszer paraméterezem a felvételt. Messze nem valós idejű vezérlés a cél.Van ugyan beépített time laps funkció. Csak az olyan, hogy egybe is fűzi a képeket videónak. Ez még nem lenne általában rossz, de az, hogy a maximális záridő 1/25 másodperc, az édes kevés. Én a képeket összefűzés előtt módosítani is szeretném. Nekem 30-60-90 másodperces záridőbő kellene olyan 60-90 darab. És a kamerában lévő time laps még le is vágja az érzékelő egy komoly hányadát.
Fogalmam sincs, hogy a piros LED pontosan hova van bekötve. Esetleg létezik, hogy a külső stab nem 3,3V-ot ad le? 🤔
![;]](http://cdn.rios.hu/dl/s/v1.gif)
