Sziasztok,
Két téma:
1.
Van egy analóg jelem, ami nagyon ugrál, ennek szeretném az átlagát megkapni. Ha jól emlékszem több módszer is létezik erre, de még nem használtam semmit eddig, mit javasoltok erre.
2.
Használt már valaki S7-1200-al G120C (vagy más) frekvenciaváltót profineten? A tapasztalatait szeretném meghallgatni.köszi
-
sörösló
aktív tag
Ez persze így is van, én sem csinálnék ilyet kritikus alkalmazásnál vagy baromi drága hardverrel. Meggondolandó hogy mit nyer vagy veszít az ember. Esetemben ha megmakkan a technika, legfeljebb nem csinál semmit. Egy LOGO sem az az anyagi csőd ha 20-ból egyet néhány évente ki kell cserélni.
-
Szirty
őstag
válasz
sörösló
#3596
üzenetére
Helló sörösló!
Igen ez a dolog gyakorlati oldala.
Ám a működési hőmérséklet tartomány - mint tudjuk - azt jelenti, hogy azon belül maradva képes az eszköz garantáltan teljesíteni az adatlapján feltüntetett követelményeket.
Ezért ez nem jelenti azt, hogy azon kívül működésképtelen, de lehet hogy az MTBF nem annyi lesz, amennyi az adatlapon, szerepel.
A megengedett működési hőmérséklet tartományon kívüli használat kimeríti a nem rendeltetésszerű használat fogalmát, aminek negatív garanciális és reklamációs (support) vonzata van.Bizonyos konstellációban ez így vagy úgy, de növeli a kockázatot.
-
sörösló
aktív tag
válasz
moseras
#3576
üzenetére
Én nem gondolnám hogy ez olyan nagy probléma. Sok-sok automata mintavevőt telepítettünk terménytárolókba. A szekrényt nyáron süti a nap, télen kint van a mínuszokban, ráadásul nincs is a legtöbbje állandóan bekapcsolva. Van benne egy LOGO meg két frekiváltó, relék, mágneskapcsolók,tápegység meg minden. A körülmények szabadtériek, tehát elég mostohák, ennek ellenére nagyon ritka a meghibásodás. Van egy desztillálóberendezés vezérlésem is hasonló körülmények között. Hétvégén kikapcs, hétfőn reggel a -20 fokban bekapcs és vígan teszi a dolgát.
Szintén LOGO, kb. 7 éve csináltam, azóta sincs semmi baja. Vagy kissé túlmisztifikált ez a hőmérsékletdolog, vagy a LOGO ennyire jó
! -
Szirty
őstag
válasz
kemeny76
#3594
üzenetére
Üdv kemeny76!
Hmm közben megnéztem a 301-es manualt és abban fel van sorolva mindhárom I/O kártya ami használható hozzá.
Ennek ellenére sem a 3.5-ös, sem a 4.0-ás GSD-ben nem szerepel. Ennek lehet az az oka, hogy 750-301 (és303) régebbi, mint ezek a kártyák, és 2000-ben még nem is léteztek, nem tudom.Talán ha valamilyen más hasonló kártyát állítasz be, működik. De remélhetőleg majd a wagosok gombot varrnak rá.
-
-
Szirty
őstag
Helló zumi24!
Nekem úgy tűnik, hogy a 750-301,750-303-as csatolóra nem lehet felrakni a 750-501,750-512,750-400-as kártyákat. Ezeket csak 740-333 és 750-343-as csatolóra lehet felfűzni.
-
zumi24
csendes tag
Szia Szirty!
Valóban fen van a wago oldalán,de csak a 750-333 -as csatolóhoz nekem meg 750-301,750-303-as csatolóm van és abban nincsenek meg ezek az I/O-k.Felvettem a kapcsolatot a wago magyarországi képviseletével de ők is csak 750-333-as csatolóhoz tudnak adni GSD-filet.
-
Szirty
őstag
Helló zumi24!
Pedig ott van az a WAGO oldalán:
GSD files for PROFIBUS with installation program / Series 750, 752, 755, 758 and 767Ja igen! A GSD-t nem az I/O modulokhoz kell keresni, hanem a profibus couplerhez (750-333, 750-343).
-
Szirty
őstag
válasz
kemeny76
#3586
üzenetére
Helló kemeny76!
6ES5734-2BF0 kábel nagyon nem lesz jó!
Szerintem ez S5-höz való RS232/AS511 TTY kábel!!OP-hoz 6XV1 440-2L... kezdetű kódú kábel kell (DB25) vagy 6XV1 440-2K...(DB9). Ilyen kábelt lehet készíteni is...
És a PG-nek NEM a TTY-os COM portjára, hanem a standard COM portjára kell csatlakoztatni! -
kemeny76
csendes tag
Üdv mindenkinek!
Siemens OP7-DP-re szeretnék programot letölteni a protool-al. Jelenleg az OP memóriája üres mert ha tápot rákapcsolom akkor egyből kiírja, hogy "Ready for Transfer". A kábel típusa amelyikkel csatlakozni szeretnék
6ES5734-2BF0, amelynek a 15 pólusú oldalát az OP "rs232 IF1A " csatlakoztattam. A programozó készülék egy Field PG M2 aminek a com1-es 25 pólusú pontjához csatlakoztattam a kábel másik végét. A protrool-ban a sebesség 9600 bit-re van állítva, a PG-n is a com1 beállításánál.
Mikor elindítom a töltést ezt írja ki: Establishing the serial connection at com1 with 9600 baud, E4027: Synchronization faulty, No connection to the OP.
Nem tudom mi lehet a hiba, esetleg nem megfeleő a kábel? Ha így van akkor milyen kábelt kellene alkalmaznom?Előre is köszönöm a segítséget.
-
Szirty
őstag
válasz
soldi3r
#3581
üzenetére
Helló soldi3r!
A CP1L 6-féle timert ismer. De az instruction help-ből ez kiderül. Meg ki is próbálhatod szimulátorral is akár hogyan működik a timer.
"azt hittem csak a programozo szoftvertol fugg"
Egy programozható eszköz képességei a programozható eszköztől függnek, nem a szoftvertől amivel programozod. Legalábbis PLC esetén elmondható, hogy a PC-n futó fejlesztői eszközökkel kihasználható a PLC minden képessége, (amelyiket az adott fejlesztőprogram ismeri).
-
Szirty
őstag
válasz
soldi3r
#3578
üzenetére
Helló soldi3r!
...a CX-Programmerrel ugyanis sokféle, merőben eltérő képességű és tulajdonságú Omron PLC programozható!
Ezek összesen kb 16 féle különböző fajta időzítőt ismernek!MTIM (543) Multi-Output Timer
MTIMX (554) Multi-Output Timer (BIN Type)
TIM 100ms Timer (Timer) [BCD Type]
TIMH (015) 10ms Timer (High Speed Timer) [BCD Type]
TIMHX (551) 10ms Timer (High Speed Timer) [BIN Type]
TIML (542) Long Timer
TIMLX (553) Long Timer (BIN Type)
TIMU (541) 0.1ms Timer (BCD Type)
TIMUX (556) 0.1ms Timer (BIN Type)
TIMX (550) 100ms Timer (Timer) [BIN Type]
TMHH (540) 1ms Timer (Ultra-High-Speed Timer) [BCD Type]
TMHHX (552) 1ms Timer (Ultra-high-speed Timer) [BIN Type]
TMUH (544) 0.01ms Timer (BCD Type)
TMUHX (557) 0.01ms Timer (BIN Type)
TTIM (087) Totalising Timer
TTIMX (555) Totalising Timer (BIN Type)A legtöbb timer úgy "resetelhető", hogy megszünteted előttük a feltételt. vagyis a legtöbb timernek három állapot van:
1. A feltétele nem teljesül (reset)
2. A feltétele teljesül és telik
3. A feltétele teljesül és leteltTovábbá (némelyik típusnál) van egy Timer reset utasítás is TRESET(549) Ennek hatása olyan mint amikor a timer előtti feltétel hamis lesz.
Van olyan timer is (totalising timer), aminek van külön reset bemenete.
Nem tudjuk milyen CPU-n milyen timert akarsz resetelni. No meg hát azt sem, hogy te mit is értesz "resetelés" alatt, mert a legtöbb fajta a fentiek közül visszafele számolja az időt, így a resetelés nem nullázás, mert az inkább "setelés" lenne, hisz amikor 0 van benne, akkor már le van telve. Ha az újraindítást (az időzítés újrakezdését) érted resetelés alatt, akkor lásd fent (ilyenkor a benne lévő pillanatnyi érték, avagy PV alias Present Value felveszi a megadott időzítési intervallum értékét avagy SV alias Set Value értékét, ami 0-nál nagyobb rendszerint).
-
moseras
tag
Szia Szirty!
Egy kültéri villamos szekrényét, amelyben PLC is van (WAGO fejegység + modulok). Olyan PLC-re volt szükségünk, amelyből nem létezik 0..+50C tartományon kívüli. Ezen kívül nem tudom, hogy a relék, mágneskapcsolók, tápegység mit szólna mondjuk a -10-hez. A csatolt képen látható csövezés nem a mi szekrényünkről készült, az egy szekrényfűtéssel foglalkozó külföldi cég katalógusából származó kép, semmi köze a mi szekrényünkhöz. Fűtésszabályozás: igen, lesz benne természetesen.
Jelenleg Finder sínre szerelhető megoldásra gondoltunk, de a fűtőkábel is eszembe jutott.
Imi.
-
-
moseras
tag
Sziasztok!
Kültéri elektromos szekrény fűtéssel kapcsolatban kérdezném, hogy van e valakinek tapasztalata, hogy egy 800x600x250 mm-es 1-es lemez-ből készült fémszekrényhez (gumi az ajtónál, sok tömszelence alul), mekkora belső elektromos fűtés lenne elegendő mondjuk -15C külsőnél +10C belsőre ? A szekrény saját fogyasztása kb. 40-50W.
Köszi.
Imi.
-
Szirty
őstag
válasz
murena2
#3566
üzenetére
Helló murena2!
"Az 56 volna a source ls a 200 destenation?"
Nem értelek. A linkelt PDF-ben ott a TNB utasítás leírása (példával együtt). Abból pontosan megtudható, hogy a TNB az ACCU2-ben lévő címtől az ACCU1-ben levő címig kezdődően visszafele (a cím csökenő irányában) másol az operandusban megadott számú byte-ot.
Az E4DE nem a DB 111 memória címe, hanem az a cím, ahol a DB111 memóriacíme van!
Hiszen a DB-k hossza változó, ezért azok nem lehetnek fix címen. Egy blokk címlista van, amiben benne van melyik DB milyen címen kezdődik éppen. (a táblázatot be is linkelted).
Szóval először megszerzi a DB címét az említett cím listából...
Ezért van az L KH E416 után egy LIR 0. Ez azt csinálja, hogy ACCU1-be betölti azt a memória címet, ami az E416 memóriacímen van (vagyis itt már tényleg a DB címe van az ACCU1-ben)A TNB 56 56 byte-ot másol, a TNB 200 meg 200 byte-ot ugyanonnan ugyanoda. Így egymás után nem tudom mi értelme van, hacsak nem változtatja a TNB az ACCU tartalmát. Ha decrementálja, akkor a TNB 56 folytatja a másolást.Ebben az utóbbi esetben az lehet az értelme, hogy a TNB csak max 255 byte-ot tud másolni, itt meg 256-ot másol.
Az SFC20 kell neked. Melyik szükséges két paramétert nem tudod honnan venni?
Tudod honnan másol, tudod hova másol és azt is hogy mennyit. Más nem kell. -
murena2
csendes tag
Valahogy így nézne ki elvben?
CALL "BLKMOV"
SRCBLK :=p#db11.dbw200
RET_VAL:=MW200
DSTBLK :=p#db111.dbw56De nem vagyok igazán biztos benne hogy ez így jó.
Bár a Convert manual azt ajánlja ennél a fajta direct címzésnél,hogy nem ajánlott a fordítás inkább írjuk újra programblokott. De nekem ez a blokk úgy tűnik mintha mindent kinullázna egy új starthoz. Gondolom a DB bizonyos értékeit menti el a TNB-vel egy másik DB-be. -
murena2
csendes tag
Szervusztok,
Szeretnék egy kis segítséget kérni S5-S7 konverzióval szenvedek. Van egy programrész amit nem nagyon értek hogyan is működik és hogy is kellene ezt s7-re varázsolni, ha valaki tud ilyenbe segíteni azt megköszönöm. A prog részlet az alábbi:
S5
L KF +1
T RS 97 / ha jól tudom ez valami rendszerparancs S5-benL KH E416 / DB11 memóriacíme
LIR 0 / akku 1
L KH 0000
><F
JC =M001
L KF +127 / szerintem ez lesz a DB hossza mert ha megnyitom a db11 az 127 sorból áll
G DB11
L KH E416
LIR 0
L KF +255
+F
T FW 200
L KH E4DE / DB 111 memória címe
LIR 0
L KF +255
+F
L FW 200
TNB 56
TNB 200 / Ennyi volna a különbség a db11 és a db111 memcíme között. Ezzel másolná le a db11-et a db111-be?Az M001 cimke alatt ugyanezek a sorok vannak csak más DB címekkel.
Azt tudom hogy az s7 nem tudja direktbe memóricímeket kezelni.
Az utolsó 2 sor okozza a fejtörés jelentős részét mert semmi konrét példát nem találtam rá még az s5 manuálokban sem.Nem a részletes megoldást kérem csak egy kis segítséget ezen sorok megértéséhez.
-
brickm
őstag
válasz
Atomgeszi
#3551
üzenetére
Üdv!
Én pont ilyet tanulok jelenleg, 3 hónapos képzésben heti 1 nap(péntek) kettőtől nyolcig.
90ezerért(plusz vizsga). A tied kicsit drágának tűnik nekem.
Egyébként szerintem jó a képzés, mondjuk attól is függ hol csinálod, milyen PLC-n tanítanak.
Ha ipari környezetben szeretnél elhelyezkedni, a villanyszerelői végzettség mellé, szerintem kifejezetten jó. Én is akarok még egy erősáramú szakvizsgát is. -
rsf
senior tag
válasz
Atomgeszi
#3551
üzenetére
Normális helyen nem nézik a papírt ugyanúgy ahogy a nyelvvizsgát sem, csak tudni kell.
A tanfolyam nem ér semmit. Egy tapasztalt kollegától 1hónap alatt 10x annyit tanulsz mint a tanfolyamon.
A régi melóhelyemen szerveztek ilyen OKJ-s képzést nekem onnan van ilyen papírom igaz ez már 11 éve volt. Azóta se kellett sehová. Pedig jelenleg a munkaidőm nagy részét PLC programozás teszi ki.
Műszaki beállítottság a HW oldalról: áramkörök tervezése legalább hobbi szinten, elektromos berendezések javítása stb. és informatikai háttér a SW oldalról: vmilyen PC-s programozási nyelv ismerete kell hozzá elsősorban.
Tapasztalat: 20 fős elektromos karbantartó csapat a villanyszerelőtől a villamos mérnökig minden volt benne napi szinten PLC használat. Sajnos a villanyszerelő kollégáknak nem igazán ment a dolog.
Gondolom a hiányos alapismeretek miatt, meg az érdeklődés hiánya miatt is.
De ismerek olyat aki nem szakmabeli, de nagyon érdekli az elektronika bele buzult a mikrokontrollerekbe és mostmár keni vágja, mert ez lett a hobbija.
Szóval ne add fel. -
soldi3r
veterán
válasz
Atomgeszi
#3556
üzenetére
en is igy voltam vele, en raadasul kozel 50km-re vagyok Pecstol a Dunaparton
ha van ennyi felesleged, egy papirt es egy alapot biztosan ad, egyik sem art
a foiskolan sem fogjak megtanitani rendesen, en azota sem tudtam abbahagyni a tanulast, mert mindig jo valami uj (most pl a plc-k )
biztosan elorebb lennek ezzel a tanfolyammal, mint most az oktato videokkal meg a doksikkal, simulatorokkal, de en jelenleg ezekre vagyok rakenyszerulve -
byte-by
tag
válasz
Atomgeszi
#3558
üzenetére
halo !
azt kell mondanom, hogy azzal értek egyet aki szerint az okj-s tanfolyamon egy papírt szerezel, és valami kis információt.
én magam is egy okj-s képzést végeztem el a témában.akkor lesz jó szintű plc-s tapasztalata valakinek ha azzal foglalkozik, az a munkája, abból él, stb.
amikor felvettek az előző cégemhez plc-technikusnak, kicsit meg is ijedtem.kaptam laptopot, kábeleket, szoftvereket, stb. aztán hajrá. 15-20 állomásos gépek,~ 600 IO-val, stb. napokat-heteket ültem a gépek mellett rádugott laptoppal , de megérte.nálunk a plc-sek nem főiskolát végzettek voltak, ők mással foglalkoztak.persze volt kivétel.a plc nem elég.ismerni kell a plc-re rákapcsolható perifériákat , hiszen programozni azokat is kell.
mérőegységek, szervóhajtások, inverterek, analóg rendszerek, HMI-k,bus-rendszerek,kamera-rendszerek,stb.
mi az a topológia, mire jó a repeater,hogy kell kiépíteni egy profibus hálózatot?, stb.na, ezek és a plc kapcsolatáról egy szó sem volt a képzésen, de elvégezni mégis van értelme ha valakit érdekel és szeretne vele foglalkozni.csak folytatni kell.
ez rám is vonatkozik, van még mit tanulni.byte-by
-
Atomgeszi
nagyúr
Szia Szirty!
(Köszönöm, ha ez bók volt, ha nem, akkor is.
)
Igen, szerintem is alapok elsajátítására elég csak.. A cégnél nálunk is elég sokszor láttam már a programozó kollégákat, de ők mind főiskolát végeztek illetve villamosmérnökök és erről(magáról az OKJ képzésről) sajnos nem tudtak semmit se mondani, csak annyit, hogy ők főiskolát végeztek.
Szóval nem vagyok sehogy se előrébb.. Bár így már mindegy is, hogy nem fog elindulni ez a szakma...
Az alapokat jobb lett volna itt megtanulni,mint a cégnél egyből a mély vizet látom.
Rohadtul kéne az alap, aztán Pesten Siemensnél a hetes kurzusokra vevő lennék az már jó lenne.
Akkor úgy látszik marad a villamosmérnöki? -
Szirty
őstag
válasz
Atomgeszi
#3553
üzenetére
Helló Atomgeszi!
(qrvajó nick! :-o)
Én azt gondolom, hogy gyorstalpalón hétvégeken nem lehet megtanulni egy szakmát.
Ha nincs semmilyen villanyos és informatikai (főleg HW) ismereted és főleg valamennyi tapasztalatod, és elvégzed ezt a tanfolyamot, akkor egyel többen leszünk akinek van ilyen papírja.
Ezzel a papírral lehet hogy felvesznek, mert a HR-es az interjún a papírt nézi, amit mondasz vagy elhiszi vagy nem (ha igen, akkor is elosztja tízzel).
De a tanfolyam annyi ismeretet egyáltalán nem ad, amennyivel elboldogul az ember egy gyárban pl.Ez a a tanfolyam lényegében az OKJ-s papír ára. Jelentős szakmai értéket nem ad át.
Sajnos egyre inkább összemérhető ez a felsőoktatásban automatizálás, mechatronika stb néven emlegetett tárgyakkal...Tehát a jövőt tekintve érdemes lehet beszerezni ha tudsz rá annyit szánni és ezzel akarsz foglalkozni, de ha ott akarod megtanulni, akkor felejtsd el.
-
-
Atomgeszi
nagyúr
válasz
levelko
#3552
üzenetére
Szia!
Alapnak gondolom biztos jó lenne! De később nem tudom, hogy hogyan tudnám ezt tovább fejleszteni, ha nem lesz pénzem elvégezni egy villamosmérnökit és utána PLC szakmérnökit tanulni.
Csak kérdés, hogy ez a tanfolyam mire lesz elég? Önmagában.. Önmagában ezzel már el tudok helyezkedni egy gyárban vagy megkövetelik mellé a rendes villamosmérnökit minimum egy óbudait? -
levelko
csendes tag
válasz
Atomgeszi
#3551
üzenetére
Hali!
Mindenképp végezd el! Nekem is csak erősáramúm van, de sokat jelent mellette a PLC programozói. Nálunk PL kötelező konyítani hozzá, mert a gyártástámogató mérnököknek lövésük nincs róla, nem is ez a feladatuk.
És korántsem mindegy, hogy "villanykörte betekerőnek" titulálnak, vagy konyítasz az ipari automatizáláshoz.Üdv!
-
Atomgeszi
nagyúr
Hali mindenki!
Nagyjából átfutottam a topikot, de persze nem szőröstől bőröstül..
Azon gondolkodom,hogy a villanyszerelői szakma mellé elvégezném az OKJ-s PLC Programozóit. Van itt valaki aki rendelkezik ilyen okj-s bizonyítvánnyal? Mi a tapasztalat? Érdemes ezt így külön, beáldozni a péntek délutánokat és a szombatokat ezért az 5 hónapos tanfolyamért és 240k-ért?
Tetszene a PLC programozás, meg érdekel is, de nem tudom, hogy ennek így külön van-e értelme? Mik az elhelyezkedési lehetőségek, vagy mivel nem villamosmérnökin végeztem, szóba sem állnak velem ezzel a sima okj-s bizonyítvánnyal?
Sürgős lenne eléggé, mert aug 31-ig lehet ugye jelentkezni és hát utána már jóval hosszabb idő lesz egy ilyet elvégezni és drágább is.
Köszönöm!
-
Szirty
őstag
válasz
kemeny76
#3547
üzenetére
Üdv kemeny76!
"Azt nem értem, hogy a 10-es pontra a jeladó felől nem tudok kötni semmit mivel onnan csak két mérési jel érkezik amiből csak az egyiket kell felhasználni."
Akkor a távadó áramkimenetének negatív pontja közös a távadó tápfeszültségének negatív pontjával.
Ebben az esetben a távadó tápfeszültségének negatív pontját, a CPU analóg bemenetének 10-es pontját és a 20-as pontját (MANA) közösíteni kell."De nem találtam a 2 vagy 4 vezetékes mérési módra vonatkozó beállítást."
Azt a huzalozás dönti el.
"Az analóg bemenet címe PEW274 az analóg kimenet pedig PAW304."
Mondjuk így ezzel semmire nem megyek, mert nem tudom mire állítottad be a kezdőcímeket :-)
De ha system default és nem állítottad, akkor a CPU314C-nél az AI-k 752-es kezdőcímet kapnak!"A méréshatár alatt mit értesz?"
0..20mA, 4...20mA, +/-20mA, +/-10V, 0-10V
-
kemeny76
csendes tag
Köszönöm a gyors választ.
Azt nem értem, hogy a 10-es pontra a jeladó felől nem tudok kötni semmit mivel onnan csak két mérési jel érkezik amiből csak az egyiket kell felhasználni. Ha a 10-es pontra nem tudok kötni semmit a jeladóról akkor hogyan kössem be?
A frekiváltó is 4...20mA-es jellel működik. A frekiváltó analóg bemenetét a kimeneti kártya 6-os 7-es pontja közzé kötöttem.
Az analóg bemenet címe PEW274 az analóg kimenet pedig PAW304.A HW configban a jel ki és bemeneti típusát is 4..20mA-re állítottam. De nem találtam a 2 vagy 4 vezetékes mérési módra vonatkozó beállítást.
A méréshatár alatt mit értesz?
-
Szirty
őstag
válasz
kemeny76
#3545
üzenetére
Üdv kemeny76!
Nem teljesen értek minden részletet azzal kapcsolatban mit hova kötöttél, ezért csak annyit tehetek hogy iderakom hogy kell bekötni:

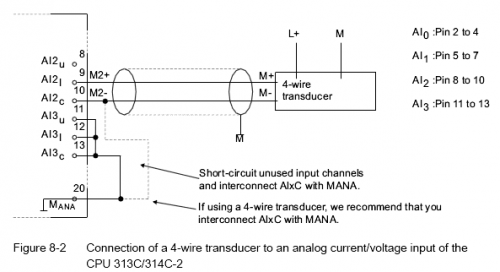

A 4-20mA-es jeladó tehát 4 vezetékes. Akkor azt a CPU analóg bemenetére így kell bekötni:
"A kártya analóg bekötési rajza szerint a 10-9-es pontokat kell használni én a 9-es pontra kötöttem a szonda által kiadott mért jelet és a 10-es pontra a kártya M+-t kötöttem."
Az úgy nem lesz jó, a 10-es pont negatív!
Az is meglepő, hogy a CPU analóg bemenetén mért jel hogyan függ össze egy teljesen másik modul kimenetére kötött eszköz jelenlétével. Szerintem valami zárlat lehet.

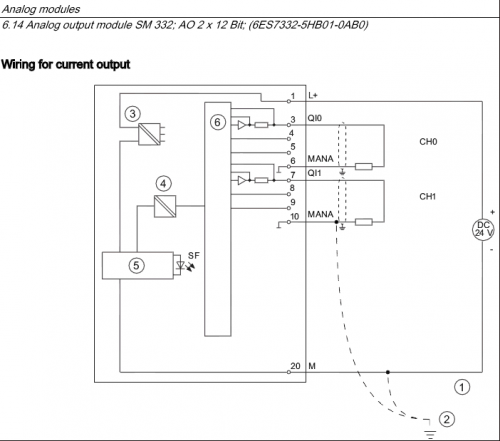

Az 5HB01-et így kell bekötni 4-20mA esetén:
Bár azt nem közölted, hogy a frekvenciaváltó milyen analóg jellel működik (fesz vagy áram jel)!
Milyen címeket olvasol?HW configban megfelelően beállítottad a be és kimenetek típusát, méréshatárát?
Rajzold le pontosan mit hova kötöttél! -
kemeny76
csendes tag
Üdv mindenkinek!
Analóg jelkezeléssel lenne problémám és szeretném a segítségeteket kérni. Adott egy 314C-2DP CPU amin van 4 analóg bemenet és 2 analóg kimenet.Az analóg bemenetre egy rezgés érzékelő szonda 4...20mA-es kimenetét kötöttem, ami alapján szabályozni kellene egy SEW frekvenciaváltót, egy analóg kimenetről. Mivel
a CPU-n lévő analóg kimenetek foglaltak beillesztettem egy kétcsatornás analóg kimeneti kártyát (6ES7-5HB01-0AB0). A bekötések és skálázás után a bemeneten tudom a VAT táblában figyelni a bejövő műszeresen is mért pl. 13mA-es jelet. De amikor a frekiváltóra rákötöm az analóg kimenetet a 13mA-es jel a VAT táblában kb.2-3mA-re esik le.
A rezgésmérő jelenleg 24VDC külső tápfeszültséget kap és két mért jelet szolgáltat amiből csak az egyiket használjuk.
A kártya analóg bekötési rajza szerint a 10-9-es pontokat kell használni én a 9-es pontra kötöttem a szonda által kiadott mért jelet és a 10-es pontra a kártya M+-t kötöttem. Nem tudom jó e ez a bekötés így? Ha jó akkor esetleg van e valakinek ötlete hogy mi lehet a gond?Előre is köszönöm.
-
Szirty
őstag
Helló rsf!
"Pedig most kérés felém, hogy a gráf lépéseket jmp-vel csináljam meg létrában. Mert náluk az a szokás."
Pedig annál sincs szükség ugrásokra ha az ember létrában kénytelen szekvenciális programot írni.
"Kár ezen vitatkozni. Izlések és pofonok."
Én nem vitatkoztam. Tény amit írtam. :-)
-
Szirty
őstag
Helló rsf!
"Miért? Az átugrott rung-ok ilyenkor nincsenek kiértékelve ergó gyorsabb a scan."
Én tisztában vagyok vele mit csinál a JMP.
Létradiagramban azért gusztustalan, mert ellenkezik az alap koncepcióval. Lehet rakni, de kerülni kell. Rontja az olvashatóságot. Olyan mint pascal-ban a GoTo! Eretnekség :-) Egyébként általában nincs is rá szükség."JMP-t STL-ben elég sűrűn láttam"
STL-ben alap.
Azért mert STL-ben van, még ne tegyük létrába. A kettő nem függ össze, nem is értem miért hoztad fel. -
Szirty
őstag
Helló rsf!
Lehet helyettesíteni NOT - JMP párossal.
Amire nyilván azt írod majd, hogy sok PLC-ben nincs NOT. :-)
Ha azt akarod hogy minden PLC-n alkalmazható legyen, akkor kizárólag OR, NOR, AND, NAND (OR, OR NOT, AND, AND NOT) utasításokkal operálhatsz.Az elbírálás szubjektív. Összességében lehet hogy frappánsan rövid a JMP-s megoldás, de létrában a JMP meglehetősen gusztustalan dolog és ha csak lehet nagyon messzire el kell kerülni.
-
rsf
senior tag
-
Szirty
őstag
Helló rsf!
Nem tudom mire megy ki a játék, de álljon itt néhány "alternatív" megoldás is:
Itt az I0.1 kapcsolja ki/be a Q0.1 kimenetet.
Itt szintén az I0.1 kapcsolja ki/be de a Q0.2 kimenetet (egy programba helyeztem a példákat ezért adtam más kimeneti címet mindegyiknek).
Az eltérés az előzőhöz képest az, hogy a második példa nem használja a -(P)- felfutó él impulzus képző utasítást.
Itt I0.1 kapcsolja ki/be a Q0.3 kimenetet.
A fenti módszer STL-ben. Az I0.1 kapcsolja ki/be a Q0.4 kimenetet.
Számlálóval, AND/XOR műveletekkel, összehasonlításokkal stb stb is meg lehet valósítani, nem akartam végletekig fokozni...
-
Szirty
őstag
Helló rsf!
"Funkcióblokk természetesen nem ér."
Hmm. Az miért természetes?
Fel vagy lefutó élre kell kapcsolni, vagy mindegy?
Számláló használható-e? Mert hogy azzal is megoldható!
Néhány PLC tud fel vagy lefutó élre 1 scan time impulzust generáló utasítást. Az használható vagy nem?
Ha igen az már PLC specifikussá teszi! -
rsf
senior tag
válasz
byte-by
#3519
üzenetére
Ez a megoldás többféle plc-n nem működik, de lehet, hogy Omronon tényleg igen.
Várjunk egy megerősítésre. Valaki kipróbálhatná egy élő PLC-n.
Viszont a második megoldásodat többször alkalmaztam már én is, mert minden PLC-n könnyen megvalósítható. Csak nem olyan szép mármint nekem.
Üdv. -
Szirty
őstag
Helló rsf!
"...a legegyszerűbb és legfrappánsabb megoldását az alábbi feladatnak:"
Milyen szempontból kell egyszerűnek lennie? Illetve mit értesz pontosan egyszerűség alatt?
A legkisebb végrehajtási idő?
A legkevesebb utasítás?
A legkisebb memória felhasználás?
A legkevesebb segédváltozó?
A legkisebb (legrövidebb) network?
A legérthetőbb kód?
Milyen PLC-n fusson?
Szabad-e funkcióblokkot használni?
Szabad-e PLC specifikus vagy gyári beépített függvényt használni?
Milyen programozási nyelven kell megoldani?
Ha magas szintű nyelv is lehet, melyiknek kell "egyszerűnek" lennie? A generált kódnak vagy a forrásprogramnak?Pl. SCL-ben egy ilyen egyszerű feladat egyetlen sor. De a compiler ennél kicsit érthetetlenebb és hosszabb tárgykódot generál belőle.
Vagy írok egy funkcióblokkot aztán meghívom létrában. Ez egy "érintkező" lesz, meg egy téglalap.van annál egyszerűbb?Egy ilyen "kiírás" eredménye elég egyoldalúan bírálható el, mert mindig írhatod azt, hogy "nem arra gondoltam"...
Szóval ez magas labda.
-
rsf
senior tag
Sziasztok!
Egy kis verseny keretében keresném a legegyszerűbb és legfrappánsabb megoldását az alábbi feladatnak:
1db nyomógomb egy fizikai címen, ha egyszer megnyomom akkor bebillen egy bit, ha mégegyszer megnyomom akkor pedig kikapcsol. Ez a bit lehet öntartásban vagy Set-elni is lehet.
A győztes pályaművet az itt leadott szavazatok alapján szeretném kihirdetni.
Üdv.
-
levelko
csendes tag
Üdv mindenkinek!

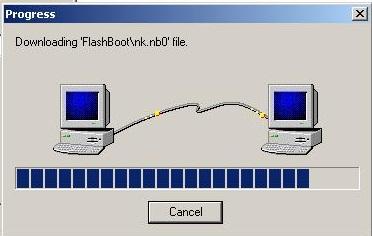

Készítettem backup-ot egy MP370 TOUCH 15" panelről, ami fél óra alatt készült el.
Ugyanezt megtettem egy MP377 12" KEY panellel is, amely 5 óra hosszat tartott. (harmadszori nekifutásra, mert kétszer lejárt a munkaidőm a file elkészülte előtt.)
Ez normális? Előtte egy "backtransfert" is próbáltam, de .pdz file hiányzott neki. Ez azt jelenti, hogy a programozója nem engedélyezte a backtransfert ugye?
-
attis71
tag
Szia Szirty!
Köszi a választ, közben jó áron találtam egy új Mitsubishi AL-2 24MR-D és hozzá egy relés kimeneti bővítőt. Itt már 8db analóg bemenetem van. 3db Rosemount 244R hőm. távadó (4-20mA) + 3db PT100 lesz hozzá kötve. Ma megyek érte, kíváncsi vagyok hogy milyen lesz.
Ha nem baj biztos lesz még pár kérdésem feléd és a fórumozók felé.Üdv.:
attis71 -
-
Szirty
őstag
válasz
attis71
#3503
üzenetére
Hi attis71!
Bocs hogy elapróztam a választ...
Vagy használsz külső analóg multiplexert.
Ilyen pl. a Phoenix Contact Mini analog multiplexere (2811815 MINI MCR-SL-MUX-V8-FLK 16):
Az persze nem biztos hogy egy bemenethez ez a megoldás megéri.
-
Szirty
őstag
válasz
attis71
#3503
üzenetére
Helló attis71!
Főleg hogy két vezetékes a mérés, tehát a távadó a saját tápfeszültségét a mérőáramból nyeri. Az átkapcsolgatás tehát azzal járna, hogy a távadó tápellátását is ki-be kapcsolgatnád néhány másodpercenként.
Ez egyrészt azzal a következménnyel járna, hogy a kapcsolgatás miatt a mérés amúgy is lassú lenne, de még minden bekapcsolás után várni is kellene mire a távadó észhez tér.
Másrészt nem biztos hogy sokáig élne ilyen mostoha körülmények között. -
attis71
tag
Tisztelt Szirty!
A kérdésem az lenne, hogy egy PLC analóg bemenetén akarok mérni két vezetékes 4-20mA-t. Ez rendben is van csak a gondom, hogy a két analóg bemenet áll rendelkezésemre, de nekem hármat kellene kezelni bizonyos esemény hatására váltani kellene az egyik analóg bemeneten 4-20mA-as mérő kört. Ezt egy relés kimenettel érném el.Ez megvalósítható plc analóg bemeneten?
Üdv.:
attis71
!
Pl hogy DB-t nem tudok cím szerint meghívni (DB11 memcíme: KH E416 ).
)
Új hozzászólás Aktív témák
- Kerékpárosok, bringások ide!
- Gumi és felni topik
- Töltőtoll kedvelők/használók topicja
- nVidia GeForce GTX 1070 / 1070 Ti / 1080 (GP104)
- Külföldi prepaid SIM-ek itthon
- Diablo II: Classic és Resurrected
- Zeneszerkesztő és DJ topic
- Információbiztonság, kiberbiztonság, adatvédelem
- VR topik
- Automata kávégépek
- További aktív témák...
- Keychron K4 vezeték nélküli mechanikus billentyűzet
- 2 DB HYPERX 16GB FURY DDR4 2666MHz CL16 HX426C16FB/16
- Alaplap ASUS ROG STRIX B850-I GAMING WIFI, Fractal Design ház, NOCTUA NH-D9L chromax black hűtő, Cor
- Új, bontatlan / felbontott / Kingston, Corsair, G. Skill, Crucial / DDR5 ramok / gari!
- NVIDIA RTX 3080 Ti Founders Edition
- Csere-Beszámítás! Acer Nitro 5 AN515-57! I7 11800H / RTX 3050Ti / 16GB DDR4 / 512GB Nvme SSD!
- Most èrkezett pár darab RX ès RTX 8gb vga-k! Számlás garanciás! Kamatmentes rèszletre is!
- GYÖNYÖRŰ iPhone 15 Pro Max 256GB Blue Titanium-1 ÉV GARANCIA - Kártyafüggetlen, MS4240
- BESZÁMÍTÁS! ASUS H510M i5 11500 16GB DDR4 512GB SSD RX 6600XT 8GB Zalman T4 Plus Cooler Master 700W
- GYÖNYÖRŰ iPhone 12 mini 128GB Blue -1 ÉV GARANCIA - Kártyafüggetlen, MS3854,94% Akkumulátor
Állásajánlatok
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
Cég: Laptopszaki Kft.
Város: Budapest
