Új hozzászólás Aktív témák
-
Dezsi82
tag
válasz
makrodom
#1098
üzenetére
Hát ha a PI kör működését szeretnéd szimulálni, akkor a legegyszerűbb, ha használod az Omron PID blokkját. Már elég rég tanultam az átviteli függvényeket, de ha jól emlékszem, akkor a K nálad a P tag, a p pedig az I tag.
Itt le tudod tölteni a programozói manuált
[link] -
makrodom
csendes tag
válasz
Dezsi82
#1097
üzenetére
Szia!
Milyen megoldás kellene? Valóságos megvalósítás, vagy iskolapélda. Magyarul a PI függvényt neked kell létrehozni, vagy használhatod a PLC beépített PID algoritmusát?Azt sajnos nem tudom!
A suliba tanultunk ilyeneket (de én nem nagyon értettem), én meg most itthon szeretnék gyakorolni a vizsgára egy szimulátoron!
A PLC tipusa, ha jól tudom OMRON CPM1A és Syswin 3.3-ban programoztuk fel!
Én is letöltöttem itthon a progit,de spanyol! :S Találtam egy angolt is, az meg nem jó változat! :Südv!
-
makrodom
csendes tag
Sziasztok!
Egy kis segítségre lenne szükségem!PLC-t nagyjából fel tudok programozni,de nagyon az alapoknál járok!
Viszont van egy kis gondom,h és nem tudom mi tévő legyek!Van itt egy példa és nem tudom értelmezni mit kell vele csinálni hozzá se tudok kezdeni!
Válaszotokat előre is köszönöm!
üdv!
makrodom -
-
Szirty
őstag
válasz
szaki42
#1088
üzenetére
Szevasz szaki42!
"Egy S7-300-as PLC-t szeretnék összehozni egy CP340-es kártya segítségével PC-vel, majd egy másik PLC-vel sorosan...
Van aki foglalkozott már ezzel a kártyával és esetleg tudna nekem segíteni?"CP440-el foglalkoztam. Úgy gondolom nem sok különbség van 340 és 440 között, ami a kezelését illeti. Én RS422-n keresztül Omron C1000H PLC-vel kommunikáltam rajta keresztül (Host Link).
Alapvetően a forgalmazás elég egyszerű, ahogy Ákos is írta.
A lényeg az, hogy fogsz egy adatblokkot, és beleteszed amit el akarsz küldeni, majd meghívod a P_SEND (FB3) blokkot.
A vételhez vagy egy másik DB-t használsz, vagy ugyanabban a DB-ben kialakítasz egy vételi puffert a venni kívánt adatoknak. Meghívod a P_RCV (FB2) blokkot, ami a vett adatokat (ha vannak) beleteszi az általad megadott vételi pufferbe.
A képen látható programrészletben az FB10 a küldés (P_SEND) és FB11 a vétel (P_RCV) mert át lett nevezve.
Látható, hogy küldésnél és fogadásnál meg kell adni a blokkoknak a kommunikációs kártya logikai címét LADDR paraméterben.
Ezt a címet a rendszer osztja ki, de át is lehet írni, mindenesetre a HW configban lehet megnézni mennyi:
Küldésnek meg kell adni melyik DB- hanyadik byte-jától hány byte-ot küldjön el (DB_NO hogy melyik DB-ből, DBB_NO hogy a DB-n belül melyik címtől, A ELN-ben kell megadni hány byte-ot kell küldeni.
Vételnél DB_NO-ban meg kell adni, hogy a vett adatokat melyik DB+-be tegye bele, DBB_NO-ban azt hogy a DB-n belül milyen kezdőcímre helyezze el a vett adatokat, A LEN-ben visszaadja hogy hány byte érkezett.Természetesen az adás puffert fel kell törteni a P_SEND hívása előtt és a vételi puffer tartalmát fel kell dolgozni a P_RCV hívása előtt, továbbá a venni kívánt adatok jó ha elférnek abban a DB-ben amit kijelöltünk a számára.
Közben nem árt figyelni a blokkok hiba kimenetét, mert ha nem sikerül valami, akkor azt ott jelzik... A legtöbbet a hibakezeléssel fogsz játszani valószínűleg
-
#95904256
törölt tag
válasz
szaki42
#1088
üzenetére
A gyári manual rendkívül egyszerű és jól használható. Úgy rémlik, hogy van benne példa program is. Egyébként az adás és a vétel is megoldható, úgy, hogy mindössze egy-egy függvényt hívogatsz ( FC2 / FC3 ). Az meg nem csak STL-ben működik. Talán az okozhat gondot egy kezdőnek, hogy a függvény beszűrásakor egy-egy DB-t is kell generálni hozzá, de az meg automatikus. Ezek a DB-k tartalmazzák a belső változóit a két függvénynek. Piszkálni sem kell őket, csak beletölteni a PLC-be.
-
szaki42
tag
Sziasztok!
Egy S7-300-as PLC-t szeretnék összehozni egy CP340-es kártya segítségével PC-vel, majd egy másik PLC-vel sorosan...
Van aki foglalkozott már ezzel a kártyával és esetleg tudna nekem segíteni?
A Siemens oldalán található leírás egy kicsit bonyolult számomra az STL nyelv miatt, amiben a példaprogramokat írták, én inkább a többi nyelvet használom és ismerem...
Nagy segítség lenne a szakdolgozatomban -
Szirty
őstag
válasz
tocsoboy
#1084
üzenetére
Hali tocsoboy!
"Ha valaki megtenné,hogy pár mondatban leirná nekem a plc programozás lényegét"
A programozásának a lényege azonos a PLC lényegével.
Olvasd el eztAz iparban szinte mindenhol használnak PLC-ket. Bármilyen termék, áru, készülék vagy bármi kerül a kezedbe, nagyon valószínű, hogy a gyártásában, a csomagolásában vagy a szállításában (vagy mindháromban) részt vett olyan berendezés, amit PLC vezérelt.
Sokszor még a víznek is van köze hozzá, ami csapból folyik...Azt lehet mondani, hogy széles körben alkalmazzál őket.
Hogyan tudsz elhelyezkedni, az nagyon sokmindentől függ. Ebben a szférában sem könnyű. Mindenhol sok (több éves) tapasztalattal rendelkező, többféle PLC programozásában jártas embert keresnek. Aki most tanulta tanfolyamon a dolgot, az sajnos nem ilyen ember. Talán olyan helyet kell keresni, ahol vannak ilyesmivel foglalkozó szakik, a mellettük eltöltött 1-2 év sokat számít. -
#95904256
törölt tag
válasz
tocsoboy
#1084
üzenetére
Szia!
A PLC nem más, mint különféle gépek működésének vezérlésére használatos programozható egység. Programozásának lényege abban áll, hogy olyan vezérlőprogramot készítsen rá az ember, hogy a gép minden esetben kiszámíthatóan, üzembiztosan működjön. Továbbá hasznos, ha a program mások számára is áttekinthető.
Sajnos rengeteg gyártó rengeteg féle PLC-t gyárt. Bár a programozásuk meglehetősen hasonló, azért mielőtt PLC-re kezdene programot írni az ember nem árt némi általános ismeret azokról az eszközökről amelyeket a PLC-kre kapcsolnak. Remélem ez a tanfolyam ilyen ismeretekre is megtanít, különben nagyon "száraz" lesz ha csak egy adott típus programozásáról szól.
Elhelyezkedéssel kapcsolatosan nem tudok információval szolgálni. De ahogy látom, sok kisebb-nagyobb cégnél szükség lenne olyan emberekre akik képesek a PLC programok monitorozásával hibát keresni a gyártó berendezéseken. Azonban sokszor fel sem merül, hogy milyen hasznos lenne egy ilyen tudású ember, így nem is alkalmaznak ilyeneket.
-
tocsoboy
csendes tag
Sziasztok.
Segítségeteket kérném plc programozással kapcsolatban.Ebben a témában teljesen zöldfülű vagyok.Ha valaki megtenné,hogy pár mondatban leirná nekem a plc programozás lényegét,valamint olyan kérdésem lenne hogy egy plc programozói tanfolyammal és érettségivel el lehet e helyezkedni ebben a szakmában?Hamarosan lehetőségem nyilik egy ilyen tanfolyam elvégzésére,de nem igazán tudom, hogy lehetőségem lesz-e kamatoztatni majd a tudásom.Válaszotokat köszönöm.
-
-
Szirty
őstag
Hali Pett!
"...ha 5 perc alatt nem emelkedik legalább 4-el az analóg jel digitálisan kifejezett értéke az már hiba."
Így jó lesz nyilván.
Te viszont ezt írtad a kérdés felvetésénél:"...ha a fűtőelem bekapcsolása után a környzeti hőmérséklet nem nő 5 percen belül, riasszon."
64 --> 65 pl már növekedés
Arra már ki sem térek, hogy mi van ha csökken... :]
-
And
veterán
Könnyen lehetséges, hogy létrában nem lehet ezt megvalósítani Zelio-val, egy pár dolog ugyanis kizárólag FBD-ben működik. Ladder-ben - ha jól látom - nincs lehetőség counter preset megadására.
#1079: Alapműveletekkel FBD-ben egész jól elvan, úgyhogy a hiszterézis nem akkora gond, de hát szerencsétlen mégsem 'igazi' PLC
. Viszont a kijelzővel és programozható funkciógombokkal ellátott fajták az árukhoz képest egész használhatóak. -
Pettt
csendes tag
Köszi mindenkinek a segítséget. FBD-ben sikerült is megvalósítani amit szeretnék (csak én vagyok olyan tök, hogy ladder logicban nem megy?). A hiszterézisre igazából nincs is szükség: a 8bites felbontás elég, ha 5 perc alatt nem emelkedik legalább 4-el az analóg jel digitálisan kifejezett értéke az már hiba. A kvantálási hiba meg gondolom +-1-et jelenthetne csak.
-
Szirty
őstag
Hali Pettt!
"Ezt kéne valahogy komparálnom ugyanennek a távadónak az 5 perccel korábbi értékével."
Csak amolyan gondolatkísérlet képpen jegyezném meg amit írok:
Szerintem szükség lesz egy hiszterézis tartományra az összehasonlításhoz, mert ha az analóg bemenetről érkező előző értéket tárolod el és azzal hasonlítod össze az 5 perccel később olvasott értéket, akkor nem fog jól működni a dolog.
A digitálisan feldolgozott analóg jelekre ugyanis jellemző hogy kvantálva vannak, és előfordulhat, hogy a mért érték éppen az LSB-n billeg.
Ilyenkor akár minden beolvasott érték lehet más mint az előző beolvasott annak ellenére, hogy a mért mennyiség betonstabilan ugyanaz.
Ha a mérés emellett még kicsit zajos is, akkor a jelenség fokozottabban jelentkezik.Az ilyen összehasonlítás tehát sokszor nem fogja észrevenni ha a hőmérséklet nem változott meg.
Ha egy érték eltárolása is problémákat okoz a Zelio-ban, akkor a hiszterézis megvalósítása igazi kihívás lesz -
And
veterán
Nem fix paraméter! Lehet numerikus konstans, de bármilyen blokk számértékkel kifejezhető kimenete, és egy analóg bemenet is. Nálam a szimuláció szerint működött is rendesen. Ha a 0-10V-os analóg bemenetet összekötöd a számláló preset value inputjával, a blokk preset forcing bemenetének segítségével a neked kellő időpillanatban bemásolható a bemeneti változó értéke a számláló aktuális értékébe, így a gyakorlatban analóg (16-bites) regiszterként működik. Igaz, a Zelio 0-10V-os bemenetei mindössze 8-bitesek.
-
And
veterán
Meg lehet oldani funkcióblokkok segítségével (FBD). Az alap probléma ugye az, hogy a Zelio hivatalosan nem támogat általános változókat tároló regisztereket. De ezt meg lehet kerülni pl. egy beírható értéket (preset) kezelő fel/le számlálóval. A számláló preset-érték inputjára kötheted az analóg bemenet jelét, a futás első másodpercében pedig egy rövid impulzust kell adni ugyanennek a számlálónak a preset-engedélyező bemenetére, amire az el fogja tárolni ezt a bemeneti értéket. Mivel a számlálót a továbbiakban nem piszkáljuk (a fel- és lefelé számláló, valamint a reset-bemeneteit üresen hagyjuk, a preset pedig többet nem kap impulzust), annak az 'aktuális érték' nevű kimenete a továbbiakban megőrzi az induláskor kapott értéket. Utána már a megfelelő időzítő és összehasonlító blokkokkal elvégezhető a művelet.
-
Pettt
csendes tag
Sziasztok!
Egy egyszerű PLC-s feladatot kaptam, de szerintem az adott eszközzel nem lehet megoldani.
A feladat egy fűtőelem vezérlése, annak is az a pontja, hogy ha a fűtőelem bekapcsolása után a környzeti hőmérséklet nem nő 5 percen belül, riasszon.
A PLC egyik analóg bemeneten jelenik meg a hőmérséklet távadó jele 0-10 V. Ezt kéne valahogy komparálnom ugyanennek a távadónak az 5 perccel korábbi értékével.
Hogyan lehet ezt megoldani?
Ez egy elég egyszerű PLC, (http://ecatalog.squared.com/fulldetail.cfm?partnumber=SR2B201BD)Köszönöm a segítséget.
-
zumi24
csendes tag
újabb probléma.
A plc-n lévő alkalmazás jelszóhoz kötött,de nekem bele kellene néznem,és módosítani egy-két dolgot.Sajnos a volt kolegám aki írta ezt nem régen meghalt,és magával vitte a jelszót is. Lehet valahogy ez módosítani? nem szeretnék egy új alkalmazást készíteni. -
zumi24
csendes tag
Sziasztok!
Adott egy régi siemens plc (s7-200) cpu 216-2 van hozzá egy gyári pc/ppi programozó kábel.
A kérdésem az ,hogy melyik siemens programmal tudnám ezt programozni.Már többel próbálkoztam,de valamiért nem jött létre a kommunikáció a plc és a pc között.előre is köszönöm a segítséget.
-
#95904256
törölt tag
válasz
feristvan
#1063
üzenetére
Hali!
Profinettel még nem foglalkoztam, de a 3-as pontra talán tudok válaszolni. Az ET200-as egy remote I/O bővítőmodul. A PLC központi egységén futó program egy kis késéssel tudja frissíteni az ottani bemenetek és kimetenek állapotát. A CPU és az ET200 közti kommuniációs csomag mérete függ attól, hogy mennyi I/O eszköz van az ET200-ason. Minnél több I/O eszköz van rajta, annál tovább tart újra frissíteni az állapotokat.
-
feristvan
csendes tag
Hello!
PROFINET IO-val kapcsolatban tudna valaki néhány időproblémaban segíteni?
1. A PROFINET IO frissítési idő (update time) és a kontroller ciklusidő (cycle time) között van-e valamilyen kapcsolat? Ki indítja a frissítési időt, az op. rendszer úgy mint a folyamati térképek betöltését? Pl. ha 5ms a ciklusidő és 16ms a frissítési idő akkor e kettő abszolút szinkronizálatlanul fut RT Claas1 esetén?
2. Mit jelent a Send cycle time (1ms az értéke)
3. Mi az ET200 válszidő? (néhány ms, aZ IO eszköz moduljaitól függ) Mi köze van az IO csatorna válaszidejéhez?Előre is köszönöm, ha valaki tud segíteni!
FI
-
#95904256
törölt tag
Sziasztok!
Felmerült nálunk egy olyan téma ahol Siemens Simatic Microbox PC-én kellene Siemens Soft SPS-t használni. Azonban erről a Soft SPS-ről nem találok információt a Siemens oldalán. Ti már hallottatok róla illetve használtatok már ilyet? Érdekelne, hogy egyáltalán mi ez illetve mi kell hozzá, hogy lehessen vezérelni vele egy Staubli robotot.
-
hajjack
csendes tag
Az első link talán hasznos lehet:
https://support.automation.siemens.com/WW/llisapi.dll?aktprim=0&lang=en&referer=%2fWW%2f&func=cslib.csinfo&siteid=cseus&extranet=standard&viewreg=WW&nodeid0=10805930&objaction=csopen
______________________________
http://www.automation.siemens.com/salesmaterial-as/catalog/en/st5098_e.pdf
http://www.siemens.hu/htm/ajanlataink/ad/download/S7-200_Siemens_ST70_kivonatos.pdf
Üdv
-
#95904256
törölt tag
válasz
#95904256
#1058
üzenetére
Sajna nem találtam manualt a CP2430-ashoz. De vagy tíz nyelven közölték, hogy 2006 November 1-től végleg megszűnt a supportja is. ( Mondjuk nem értem, hogy miért kell eltávolítani a dokumentációkat is ilyen esetben... )
szerk.: Ja igen. Ebben az esetben érdemes felhívni a magyarországi Siemens automatizálási részlegét, hogy kerítsék elő de tüstént...
-
bodnarg
csendes tag
Sziasztok!
A napokban sikerült összefutnom egy S5-tel szerelt géppel. A CPU S5 115 U CPU 943, tartozik hozzá egy ASI Master CP 2430 kommunikációs kártya is (6GK1243-0SA10). Sajnos nincs hozzá semmilyen leírásom, vagy gépkönyvem. Tudtok esetleg valmailyen forrást ahol hozzá lehet férni, le lehet tölteni a gépkönyveket? Sajnos nem mai cuccokról van szó és a Siemens weblapján nem találtam meg...
Előre is köszi az infót.
Üdv.: BG
-
hajjack
csendes tag
A UNIS Group új irodát nyitott Budapesten.
Ipari elektronikai eszközök javításával, tesztelésével és értékesítésével foglalkozunk. PLC-kel, frekvenciaváltókkal, operátorpanelekkel (HMI-kkel), lágyindítókkal, monitorokkal.
Alapelvünk: fix áras szervízszolgáltatásaink után csak akkor kell fizetnie, ha meg tudjuk javítani az alkatrészt.
Varga Tamás
Tel: 06 1 354 1542
-
#95904256
törölt tag
válasz
Dezsi82
#1051
üzenetére
A Festo FEC660 van még megpakolva mindeféle jóval. Alapból van rajta egy Ethernet, két soros port, 32 digitális és három analóg bemenet, 16 digitális és egy analóg kimenet. Ráadásul tenyérnyi méretű az egész és front oldalról szerelhető. ( Sajna nálunk a gépészmérnök urak nem nagyon szoktak törődni vele, hogy a villanyos cuccok is háromdimenziósak... )
-
Dezsi82
tag
válasz
tamas60
#1053
üzenetére
Számítógépet nem alkalmaznék ilyen helyre, mivel a jövő héten is működnie kell a rendszernek
Nekünk több berendezésünk működik ipari körülmények között PC-s vezérléssel, sőt Akosf-ék előszeretettel használják ezt a megoldást. És én is áprilisban fogok beépíteni egy PC-s vezérlést egy finomöntöde héjképző vezérlésének. Ez a megoldás is nagyon megbízható, még ha nem is annyira, mint a PLC -
-
And
veterán
válasz
Dezsi82
#1051
üzenetére
Mi mostanában Twido-kat használunk előszeretettel. Nem minden verzión van ethernet, de mi azt szeretjük, amin van. Egyébként Modbus-TCP a célja, egyebet nem támogat rajta. Ha jól tudom, analóg I/O sem a moduláris, sem a kompakt kivitelben nincsen alapkiépítésben, talán az IP67-nevű legújabb típuson van belőle egyetlen. A programozó szoftvere, a TwidoSoft szerencsére ingyenes.
-
Dezsi82
tag
válasz
tamas60
#1050
üzenetére
Szia!
Nekem egyszer kellett keresnem PLC-t, ami olcsó és van benne, Ethernet port. Amit találtam, az a Modicon Twido. Van benne Ethernet port, meg néhány digit IO, talán analóg is. Bővíthető, és az ára sem rossz.Programozni nem programoztam, így nem tudom, hogy a porton milyen formában kommunikál, de azt hiszem TCP protokollon keresztül tud stringet küldeni egy adott IP címre.
Ha meg nagyon olcsó megoldás kell, akkor szerzel egy használt P2-s gépet, raksz bele analóg kártyákat, vagy Ethernetes analóg kártyát. És meg is van. Persze mindkettőt programozni is kell. -
tamas60
csendes tag
Nem vagyok az elektronikában jártas ezért kérek segítséget itt. Épületgépész vagyok és szeretnék hőmennyiségmérőből kiolvasott adatokat és hozzá pár hőmérséklet mérés adatát elküldeni egy szerverre közönséges internet kapcsolaton keresztül. A plc-nek még egyszerűbb feladatok ellátása is beletartozna a hatáskörébe, de szerintem azok laza újgyakorlatok. Hőmérséklet tartás, szivattyúk ki és bekapcsolása hőmérsékletek függvényében...
Nagy cégeket már megkerestem, de ők szentül azt hitték, hogy a BKV-tól vagyok ahol a pénz nem számít.
Akit érdekel a téma info@ellmann.hu -n megtalál. -
moseras
tag
válasz
moseras
#1039
üzenetére
Üdv!
A probléma megoldódott, ha valakit érdekel:
1. az S3 paraméternek nem volt kezdeti értéke
2. a D8030 és D8031 nem használható közvetlenül a PID_M funkcióhoz (át kell tenni őket másik regiszterekbe)Mindez úgy oldódott meg, hogy a MITSUBISHI support az itteni hozzászólás után megkeresett email-ben, és néhány levélváltás után elkérték a projektfile-t, és ki is javították.
Köszönet érte.
Imi.
-
-
djRusT
tag
Sziasztok...nagyon kezdő vagyok még a témában és a segítségeteket szeretném először is kérni.
Illetve nem is konkrétan segítség, hanem van egy kis kütyüm, ami tuti h PLC-hez való valamilyen módon, de nem tudom hogy mi ez...
kinézetre full ugyanez....csak nekel ez a szöveg van ráírva: "Plug ILS DEGEM"
majd linkelek róla képet... mert ma már nem fényképezem le...
A segítséget előre is köszönöm
-
Szirty
őstag
válasz
#95904256
#1042
üzenetére
Hali akosf!
"Van valami trükkje annak, hogy Siemens S7 315-2 DP/PN CPU-ba 16kB-nál nagyobb méretű FB-t is le lehessen tölteni?"
CPU 315-2 PN/DP (6ES7 315-2EH13-0AB0)
Technical specifications:
FB Number, max: 1 024; Sequence of numbers: 0 to 2047
Size, max: 16 KibyteForrás: st7001_e.pdf 153. oldal (4/23).
A hivatalos válasz tehát a kérdésedre az, hogy: nem.
-
Pelmo
csendes tag
válasz
DP_Joci
#1040
üzenetére
Szia!
Egy pár hozzászólással előbb kollégám Tomi megadta emailcímét...
Kérdezd nyugodtan ő a szaki nálunk ebben.Amúgy egy szoftver kell
[link]
GPPRO-EX
Van egy lista a fenti linken melyikkel működik együtt.
Specko kábel? Hát forgalmazunk egy USB-s kábelt és tudtommal azzal majdnem mindegyik megy az elmúlt pár évben megjelentek és az újak biztosan.OFF
Ha érdekel komolyan téged keress meg minket. [link]
Reklámnak vége!
ONLaci
-
Dezsi82
tag
válasz
Abeltomi
#1036
üzenetére
Hali!
Jól mondja a kolléga, egy szóval sem vitáztunk róla.
Ellenben az LG PLC-vel nem boldogultam. Nem akart a laptopom csatlakozni a PLC-hez.
Először is nem találtam a PLC-n sehol stop kapcsolót, de elvileg semmi nem használja a soros portját, mert egy LG kijelző van rádugva, úgyhogy RUN-ba is tudnom kellett volna csatlakozni.
Próbálkoztam több beállítással ,de egyikkel sem akart csatlakozni. A kábelek bekötését az LG doksikból néztem ki, így az elvileg jó kell hogy legyen (bár nem ellenőriztem).Tudja esetleg valaki, hogy mik az alapértelmezett beállítások, illetve hogyan lehetne kideríteni, hogy mik a jelenlegi beállítások? Le kellene töltenem a PLC és az kijelző programját is.
Köszi
-
Abeltomi
csendes tag
Szia DEzsi82
Arra figyeltem fel, hogy Proface képernyők tudásáról vitatkoztok.
A Proface terminálokkal rengeteg PLC konkrét memóriaterületeit tudod írni, valamint olvasni.
Nem csupán a ProfiBus, vagy a ModBus használható, mert a fejlesztői szoftver rengeteg driver-t tartalmaz.Ha további kérdésed lenne, írj a következő címre: abelovszky@kvalix.huÜdv: Tamás
-
Csikáno
csendes tag
Helló Andrey!
Olvastam, hogy te a Siemens-ben vagy otthon. Én az Omronban inkább, de most elkezdtem foglalkozni Siemens-el is. Lenne egy kérdésem, hátha tudnál nekem segíteni!
A laptopomon MicroWin V4/SP4-es progim van. Az S7-200 cpu 222-t. tudom programozni,
felismeri a progi. Most kaptam egy cpu 224-et, és ezzel viszont nem jutok zöldágra.
Nem ismeri fel a PLC-t, nem tudok vele kommunikálni egyik beállítással sem.
Tudnál ezzel kapcsolatba nekem segítséget adni?Üdv!
-
sörösló
aktív tag
válasz
Dezsi82
#1023
üzenetére
Részemről a Schneider TSX CUSB232 átalakítót használom. Többfélét kipróbáltam, eddig ez vált be igazán. Nem a legolcsóbb persze, de a Siemens S5 szó nélkül megkajálta, pedig arra aztán rá lehet mondani: a fene a kényes belét...Volt már rajta Omron NT, CJ1, Logo, S7, Modicon, Twido, na és sokféle S5. A frekiváltók tarka seregéről nem is beszélve. Még egyik sem szólt visza, hogy problémája van a soros porttal. Mostanában Unitronics eszközt gyötrök vele százakárhányezer baud átviteli sebességgel ( talán ez a legmagasabb beállítható sebesség) minden különösebb gond nélkül. Ha megbízható eszközre van szükséged, egy melón bőven meghozza az árát. Ha csak játszani kell, akkor persze meggondolandó. Én három éve 24.000-ért vettem Áfástul. De a drivert ingyen le lehet tölteni a Schneider honlapjáról, csak kicsit macerás megtalálni. :-))
CD Driver: TLX CDDRV20M. -
#95904256
törölt tag
válasz
Dezsi82
#1027
üzenetére
A legegyszerűbb ha fogsz egy timert, valamiféle elfogadható időzítéssel ( 20-50-100 ms) és végrehajtod a szokásos vezérlési funkciókat:
- timer tiltása ( veremtúlcsordulás és adatbuggyanás elkerülése miatt )
- bementek olvasása ( digitál, analóg, kommunikáció, paraméterek )
- végrehajtod a főprogramot
- kiírod a kimeneteket ( digitál, analóg, kommunikáció, kijelzés )
- timer újra engedélyezéseAz összes többi "extrát" le tudod programozni akár a főprogramban akár szálakban. Szálakba a számításigényes dolgokat és az időzítéssel futó feladatokat érdemes kiszervezni. Például kamera kép kiértékelése, adatfolyam kiértékelése, interpolációs algoritmusok vagy időzített mozgások, időtúllépések, stb. De ez sem szükséges dolog, csak "szépséghibát" okozhat, ha valamivel megakasztod az időzítő futását.
Egyik kollégám kifejezetten szálmániás.
![;]](//cdn.rios.hu/dl/s/v1.gif)
Nála az sem ritka, ha 2-300 szál fut egyszerre. Persze ezzel nincs semmi probléma, még egy kőkorszaki PC is elboldogul vele. Ráadásul a hibakeresés sem lesz bonyolultabb tőle. -
Dezsi82
tag
-
#95904256
törölt tag
válasz
Dezsi82
#1023
üzenetére
Illetve PCI soros portnak a SUNIX (Panasonic) két portos RS232 kártyáját tudnám ajánlani. Rengeteget beépítettünk belőle, egyszer sem volt gond vele ( talán az installálás egy kicsit hosszadalmas, mert vagy hússzor kell entert nyomni ). Ezt a fajta kártyát könnyű felismerni a fura formájáról.
-
#1025
Dezsi82
tag
theBitEater
#1024
Dezsi82
tag
válasz
theBitEater
#1024
üzenetére
Hali!
Köszönöm szépen, de a cuccokat már letöltöttem a honlapról. Jól tudod, a Master K-hoz is a GMWIN-t ajánlották. -
#1024
theBitEater
csendes tag
Dezsi82
#1011
theBitEater
csendes tag
válasz
Dezsi82
#1011
üzenetére
hali
Ha érdekel egy magyarnyelvű leírás az LS termékekkel kapcsolatban, akkor nézz körül a honlapomon: http://nemetzk.googlepages.com - a leírások címszó alatt letölthető pdf formátumban. A GM7 és a MasterK PLC programozása hasonló, és ugyanazzal a szoftverrel történik (a GMWIN-nel) tudomásom szerint. -
Csikáno
csendes tag
Hali Szirty!
Az én microwin vezióm a MicroWin V4/SP4. Nem tudom, hogy SP5-ös esetleg?

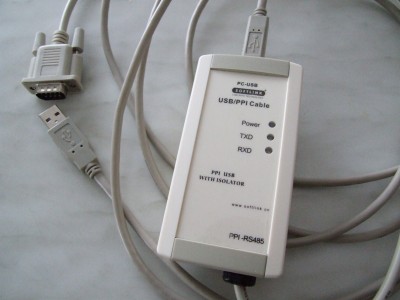

A PPI interfészemet a (SOFTLINK) cégtől szereztem be. Ott azt mondták, hogy
kompatibilis a Siemens termékekkel, teljes mértékben és ezekkel a kábelekkel
még soha nem volt probélma, pedig már régóta forgalmazzák! -
#95092224
törölt tag
válasz
Dezsi82
#1017
üzenetére
Gyors és egyszerű kategorizálás alapján: "Microsoft .NET" == "Sun Java". A háttérben az zajlik, hogy Microsofték le akarják kaszálni a Sun piacot, és bizony szégyentelenek lesznek. Ennyi a lényeg.
Modbus:
Kotorászok a modbus doksik között, de valahogy nem sikerül választ találnom egy tök alapvető kérdésre: a modbus multi-master alkalmazás? -
#95904256
törölt tag
válasz
Dezsi82
#1011
üzenetére
Hali!
Megkérdezhetem, hogy Te mivel foglalkozol? Kíváncsi vagyok, hogy miért van az, hogy állandóan forráskód nélküli PLC-kel kell dolgoznod.
Mint írtam, mi gépeket gyártunk. Beépítjük a PC-t/PLC-t és átadáskor átadjuk a forráskódot is ( későbbi hibakeresés, módosítások miatt ). Persze már nem egyszer hívtak olyan idegen gépekhez hibát keresni amelynek nem volt forráskódja. De az ilyen esetek nagy részében némi telefonálgatás, levelezgetés után sikerült előkeríteni az eredeti programot is. Nálam a munkaidő kb. 1-2%-a ( éves szinten néhány nap) a tényleges forráskód nélküli móka, vagyis nem ez a meghatározó...
Másfelől PC-n is lehet dolgozni forráskód nélkül. Csak az ember sajnálja a pénzt a megfelelő szoftverre ( Compuware DriverStudio ), ami nem csoda, ha azt nézem, hogy két-három évente merül fel egyszer egy-egy ilyen feladat.
Persze aki "csóró" ( mint én ), de egy kicsit szorgalmasabb. Az más programokkal is meg tudja oldalni a feladatot. Én pl. PE-Explorert és FASM-ot használok szabadidőmben az ilyen feladatokhoz. ( Néha ebbe-abba bele szoktam kukkantani. ) Illetve van Win2000 alá egy SoftICE-om. Ami tkp. a DriverStudio magjának az elődje. Ez nagyon brutál cucc. -
Dezsi82
tag
válasz
#95092224
#1016
üzenetére
Hali!
Időközben letöltöttem a leírást, és abban az van, hogy ha nincs bepipálva az "include project file" feltöltésnél, akkor nem tudom visszaolvasni sem.
Ahogy néztem, alapként be van pipálva. Remélem nem volt memóriahiányuk, és bekapcsolva hagyták.
Azért köszi.
A .Net-et még nem használtam, csak nézegettem. Akkor az nem exe-t csinál? Valami olyasmi, mint a java? -
Dezsi82
tag
Hali Szirty!
Fekete doboz
Ez igaz, de legalább vissza lehet fejteni, ha PC lenne, nem is tudom hogy kezdenék hozzá
De ha Siemens, vagy akármilyen más PLC lenne, akkor is gond lenne vele, mert nincs meg a program. Nem az a gond, hogy ritka. Illetve nem csak. Tölthetem vissza, és a villamos dokumentáció alapján fejthetem vissza. Lehet gyorsabb lesz újraírni. -
Szirty
őstag
válasz
Dezsi82
#1011
üzenetére
Hali!
Elnézést Dezsi82 hogy nem a problémádra válaszolok, én se hallottam még soha ilyen PLC-ről.
"Még soha nem találkoztam ezzel a típusú PLCvel. Valahogy a forgalmazót sem találom, akinek levelet írhatnék. Be kellene szereznem a fejlesztő környezeteket. Tudna nekem valaki segíteni?"
Viszont volt itt az a vita akosf-el a PC-s vezérlésekről, Delphi stb...
A te példád nagyon jól mutatja mi a probléma az ilyen megoldásokkal. Attól függetlenül is, hogy ez nem PC és nem Delphi. De mivel "ritka" és ezért egyedinek számít, a probléma is ugyanaz, mint bármilyen egyedi rendszerrel: Fekete doboz. -
Dezsi82
tag
Sziasztok!
Programot kellene módosítanom egy LS Master-K120S PLC-n és egy LS XP30 kijelzőn (Persze az eredeti program nincs meg, lehet visszafejteni a programot.
)
Még soha nem találkoztam ezzel a típusú PLCvel. Valahogy a forgalmazót sem találom, akinek levelet írhatnék. Be kellene szereznem a fejlesztő környezeteket. Tudna nekem valaki segíteni? -
-
Szirty
őstag
válasz
#95092224
#1003
üzenetére
Helló topsli!
"Az a felsőbbik szint, ami a közvetlenebb emberi kommunikációt teszi lehetővé. Az időkritikus folyamat végrehajtás az absztraktabb szint alatt van, és a képernyőre kiírt adat is felsőbbrendűbb információ, mint a PLC memóriája."
Nézőpont kérdése.
Az irodában, excel tábla előtt ülő gazdasági munkatárs által használt rendszer legfontosabb (elsődleges) célja a képernyőn, az ember számára megjelenő információ megjelenítése.
Egy gyártási folyamatban résztvevő berendezés elsődleges célja a produktum. A munka aminek az elvégzésére létrehozták és amiért üzemeltetik.Azt pedig, hogy ez filozófiailag többszörös áttételen keresztül hogyan köthető az emberhez, lehet máshogy is magyarázni, de az nem az én asztalom.
-
hali.papa
csendes tag
Sziasztok!
Egy kis OFF következik:
Ha esetleg valaki keres plc-t akkor én tudok ajánlani nagyon baráti áron:
-OMRON CPM1A-10CDT-D-V1 20.000 Ft.
-Siemens Simatic S5 PS 7A/15A, 115U CPU-val 15 db bővítőkártyával+eprom: 100.000 Ft.!!!
-S5 95U 1 db bővítővel + eprom: 25.000 Ft.
Tel: 30/395-8104
Üdv!
-
-
#95092224
törölt tag
Mutatós a fotó, thx.
Én úgy gondolom, hogy a periféria fogalma alárendeltségi viszonyt is jelent.
Abszolút igaz. Mindössze megjegyezném, hogy körültekintőbben kellene eldönteni, mit is nevezünk "fölérendelt" státusznak?
A szemantika "elsődleges adathordozónak" azt nevezi, ami emberi értelemmel is feldolgozható formájú. Elsődleges adathordozó a papírra írt szöveg, a monitoron megjelenített ábrák, de már csak másodlagos pld a hálózati adatforgalom, a winchesterek és egyéb memóriák tartalma, stb. Maga a teljes számítógép az emberi értelem tartozéka, és nem fordítva. Az a felsőbbik szint, ami a közvetlenebb emberi kommunikációt teszi lehetővé. Az időkritikus folyamat végrehajtás az absztraktabb szint alatt van, és a képernyőre kiírt adat is felsőbbrendűbb információ, mint a PLC memóriája.
Mielőtt páran jót kuncognának rajta, hogy "Akkor a számítógép a perifériája a monitornak és a billentyűzetnek?", üzenem nekik, el se kezdjenek vihogni, mert igen. Bármit is sugall a műszaki világ logikája, a logikát eszköznek szokás használni, és nem áldozatul esni neki. Aki nem tudja felmérni, hol a határ, az simán csak alkalmatlan a szellemi terheléssel járó munkakörökre. Ergo a véleménye sem szakember véleménye. Fejlettebb társadalmakban már a humán erőforrásnál külön személyiség teszteket használnak a szellemi balesetek megelőzésére, és nem is kerülhet az adott munkakörbe az az ember, aki nem bírja a terhelést. Mindössze a magyar trehányság következménye, hogy nálunk ilyesmik nincsenek.
Azért remélem, ettől most senki sem fog rosszakat álmodni
-
Szirty
őstag
válasz
#95092224
#998
üzenetére
Hali topsli!
"Egy PLC-vel is ez a helyzet. Időkritikus alkalmazásra termett, nem absztrakt munkavégzésre. Egy PC-hez képest a PLC csupán periféria."
Én úgy gondolom, hogy a periféria fogalma alárendeltségi viszonyt is jelent.
Mi leggyakrabban PC-t PLC közelében kijelzési (HMI) feladatok ellátására használunk.
Vagyis arra, hogy a PLC-vel kommunikálva lehetővé tegyen beállításokat a PLC-ben keletkező üzeneteket jelenítsen meg, stb.
Akkor ott a PC a PLC perifériája?"Némelyik PLC-nek PIC12C magja van, mint időközben megtudtam: összteljesítményét tekintve iszonyúan gyengusz egy típus."
Közepes vagy nagyobb teljesÍtményű PLC-kben a proc. is nagyobb. S7-300 CPU315-2 PN/DP-ben pl. Infineon Tricore van:
-
Csikáno
csendes tag
. Viszont a kijelzővel és programozható funkciógombokkal ellátott fajták az árukhoz képest egész használhatóak.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Nála az sem ritka, ha 2-300 szál fut egyszerre. Persze ezzel nincs semmi probléma, még egy kőkorszaki PC is elboldogul vele. Ráadásul a hibakeresés sem lesz bonyolultabb tőle.
Persze aki "csóró" ( mint én ), de egy kicsit szorgalmasabb. Az más programokkal is meg tudja oldalni a feladatot. Én pl. PE-Explorert és FASM-ot használok szabadidőmben az ilyen feladatokhoz. ( Néha ebbe-abba bele szoktam kukkantani. ) Illetve van Win2000 alá egy SoftICE-om. Ami tkp. a DriverStudio magjának az elődje. Ez nagyon brutál cucc.
Ahogy néztem, alapként be van pipálva. Remélem nem volt memóriahiányuk, és bekapcsolva hagyták.
Új hozzászólás Aktív témák
- Ace Magician T8 plus Mini PC
- GYÖNYÖRŰ iPhone 13 mini 128GB Green -1 ÉV GARANCIA - Kártyafüggetlen, MS3835
- BESZÁMÍTÁS! ASUS STRIX B360 i5 8400 16GB DDR4 512GB SSD ASUS Strix RX 570 4GB MasterBox Q300L 400W
- ÁRGARANCIA!Épített KomPhone Ryzen 7 7700X 32/64GB RAM RX 7800 XT 16GB GAMER PC termékbeszámítással
- Apple iPhone 14 Plus 256GB / 100%-os akkumulátor / 12 hónap jótállással
Állásajánlatok
Cég: Laptopszaki Kft.
Város: Budapest
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
