Új hozzászólás Aktív témák
-
#2907
koxx
MODERÁTOR
kőbaltazár
#2906
válasz
kőbaltazár
#2906
üzenetére
Kiszerkesztgetni macera sima 2D-ben, vagy behívsz egyet inventorban és legenerálja.
Eladó OAKLEY Hijinx Robert Pimple Artist Series Limited Edition napszemüveg
-
#2911
kriszpontaz
veterán
kőbaltazár
#2910
kriszpontaz
veterán
válasz
kőbaltazár
#2910
üzenetére
[ Szerkesztve ]
-
#3003
mdk01
addikt
kőbaltazár
#3002
mdk01
addikt
válasz
kőbaltazár
#3002
üzenetére
Neked sztem a metszés parancsra van szükséged ha egy szakaszt akarsz eltávolítani.
Megtöréssel csak megszakítasz egy vonalat. -
#3005
mdk01
addikt
kőbaltazár
#3004
mdk01
addikt
válasz
kőbaltazár
#3004
üzenetére
Szívesen.
-
#3515
Caldera
aktív tag
kőbaltazár
#3514
Caldera
aktív tag
válasz
kőbaltazár
#3514
üzenetére
A zöld objektumot a "B" pontba kell mozgatni (bázispont). Utána elforgatás, melynek bázispontja a "B" pont és 2. pontja "A".
''Úgy élj, hogyha leperg előtted az életed filmje érdemes legyen végignézned.''
-
#3517
nemisfontos
csendes tag
kőbaltazár
#3516
nemisfontos
csendes tag
válasz
kőbaltazár
#3516
üzenetére
Rajzolsz egy kört, aminek a csúcsa az A pont és átmegy a zöld sarokponton, amit később át akarsz forgatni a piros vonalra. Mivel a forgatás távolságtartó, ezért a piros vonal és a kör metszéspontja megadja a B pontot. Így meg már tudsz bázisponttal forgatni, ahogy korábban írták.
-
#3520
kriszpontaz
veterán
kőbaltazár
#3519
kriszpontaz
veterán
válasz
kőbaltazár
#3519
üzenetére
A 2004-esből pont az a funkció hiányzik ami neked kellene. Kényszer a neve (egyik objektumot a másikhoz igazítja és léptékezi is ha kell automatikusan megadott referencia pontok alapkán.) és nem elérhető abban a verzióban. Nem lehetne újabbra váltanod (költői kérdés, nem tudom céges-e vagy nem)? Egy 2015 v 2016 verzió nem ártana.
Amit akarsz az pedig kivitelezhetetlen torzítás vagy léptékezés nélkül. 2 ugyanakkora objektumot akarsz átlósan egymáshoz forgatni, amikor a legelső linkelt képeden is látszik hogy ferde mivolta miatt forgatás után soha nem fog az A pont a helyére kerülni. Én a helyedben az A pontot illeszteném a helyére, a forgáspontja forgatásnál is az A lenne, de úgy sem fog felül a helyére menni. Esetleg próbálkozhatsz a tárgyraszterek közül a Szomszédos (Nearest) nevű opcióval).
[ Szerkesztve ]
-
#3669
akos3
addikt
kőbaltazár
#3668
akos3
addikt
válasz
kőbaltazár
#3668
üzenetére
én ugy tudom h az ujabbak sem tudják. legalábbis nekem 2012-es van és nem tudok róla h lenne ilyen funkcoó.
Neten lehet konvertálni. Varázsszó: pdf to dwg
[link] (nem próbáltam) -
#3678
Nisida
aktív tag
kőbaltazár
#3677
Nisida
aktív tag
válasz
kőbaltazár
#3677
üzenetére
Hello!
Ha nem jelentenek gondot a torzulás vagyis csak a vizuális megjelenítés miatt szükséges akkor nem lényeg. Ennek ellenére én azt mondom inkább ha teheted használj tiff-et vagy jpg-t (raszteres állományt) mert azokat már szinte a 2000-estől simán be lehet emelni a rajzba. A PDF -es beillesztés csak ha jól emlékeszem nativan a 2013-astól van mint lehetőség.
A PDF tervrajz nyomtatott anyag vissza scanel változata vagy cadből pdf-be exportál anyag ?
Ha Cad-ből : akkor azzal nincs probléma alakhelyes és torzulás mentes
Ha nyomtatott anyag: A0 méretnél már az összes scaner valamilyen mértékben torzít nem scaner egység hanem a papír továbbítást végző elemek miatt.Ha nem tudod berakni a pdf-et akkor vannak olyan nyomtató programok amik jpg-t vagy pdf-et csinálnak és azt be tudod rakni.
Ha így nem megy akkor ajánlanám az online ingyenes Autocad360-at: https://www.autocad360.com/ Ezzel be tudod rakni a pdf-et a fileba és utána meg dolgozni is tudsz vele. Adott esetbe régi verzió dwg formátumába is lementhető. Nem próbáltam ezért nem tudom, hogy működik-e. De ezzel akár mindent meg tudsz csinálni ami kellhet.
Vagy a pdf vektorizálás amit előttem írtak mint megoldás.
Az A4-es felvágásra a legjobb megoldás ha mosz kocka vagy más felirat mező is kell és valamilyen mértékű átfedés is kell akkor a Papírtérből a legegyszerűbb megcsinálni. Erre ezt: https://www.youtube.com/watch?v=LkaqtyecKIs a videót ajánlom igaz ez 2013-on mutatja be de a régebbiek sem nagyon különbözőek.
[ Szerkesztve ]
"Majom nem öl majmot ..... Te nem vagy majom!"
-
#3684
Hortörsi
csendes tag
kőbaltazár
#3668
Hortörsi
csendes tag
válasz
kőbaltazár
#3668
üzenetére
Szia, próbáld meg a PDF to DWG-t a progeCAD-ben. Elivekben jól működik ez a funkciója. A DWG-t amit, kapsz pedig tudod szerkeszteni az AutoCAD-ben, mert kompatibilis.
itt a trial, ha meg akarod próbálni: [link] -
#3942
tom956ster
aktív tag
kőbaltazár
#3941
tom956ster
aktív tag
válasz
kőbaltazár
#3941
üzenetére
Van.
Ha használsz eszköztárakat, akkor a fóliák eszköztáron van egy ikon a fólia neve ablak mellett: FÓLIAAKTUÁLIS
Kiválasztasz egy elemet a fólián, majd ráböksz erre az ikonra, vagy kiadod parancssorból.
Angolban: laymcurRemélem megy...
3D civil engineer / Dell Precision M7720 /desktop workstation: Gigabyte GA-Z170XP SLI | i5 6600k | 2x16 GB Jigsaw|2 x ASUS GTX 1060 6GB | Server: HP Gen 8 Microserver
-
#4027
belagezabela
csendes tag
kőbaltazár
#3957
belagezabela
csendes tag
válasz
kőbaltazár
#3957
üzenetére
Na rájöttem végre
A command prompt-nál van egy kis villáskulcs és ott lehet állítani - minő meglepetés még nekem is - hogy mire hogy keressen ha egy betüt beírsz és hogy megjelenjen.
Input settings a tisztességes neve.
A tools---> options tévút ebből a szempontból, az a felületen lévő füleken gombokon állít.Most már csak egy vmit nem tudok ha megnyitok egy másik rajzot miért lesz a windows tálcán is egy külön megnyíló autocad és még ráadásul mindkét autocaden belül megjelenik külön lapokon is.
-
#4102
Nisida
aktív tag
kőbaltazár
#4098
Nisida
aktív tag
válasz
kőbaltazár
#4098
üzenetére
Nem tudom mit szeretnél migrálni: setvarok, felület, stb.
Elég régen a *.cui kiterjesztésű file tárolja a felhasználói felület beállításait például.
A probléma, ahogyan én néztem a 2008-astól van valamilyen migrácios rendszer az autocadekben. Előtte szerintem felejtős.
"Majom nem öl majmot ..... Te nem vagy majom!"
-
#4171
kriszpontaz
veterán
kőbaltazár
#4170
kriszpontaz
veterán
válasz
kőbaltazár
#4170
üzenetére
Alul mindig mutatja, ha nem, akkor kattints rá és aktiválódik. Vagy a szálkereszt mellett akarod látni? Mert akkor F12 dinamikus bevitel. Majd
DYNPIVISparancs, 2-es mód.[ Szerkesztve ]
-
#4172
kriszpontaz
veterán
kőbaltazár
#4170
kriszpontaz
veterán
válasz
kőbaltazár
#4170
üzenetére

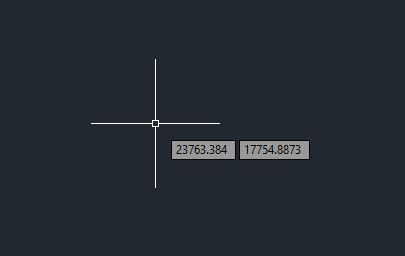

Így fog kinézni.
-
#4174
tom956ster
aktív tag
kőbaltazár
#4173
tom956ster
aktív tag
válasz
kőbaltazár
#4173
üzenetére
Szia
Ha jól tévedek akkor az F9 lesz a nyerő. Jobb klikkel van lehegóség a raszter méreteit beállítani.
Az F7 bekapcsolja a grid módot. Ha azonosra állítod a raszter mérettel a rács méretet, segíthet a termelésben....3D civil engineer / Dell Precision M7720 /desktop workstation: Gigabyte GA-Z170XP SLI | i5 6600k | 2x16 GB Jigsaw|2 x ASUS GTX 1060 6GB | Server: HP Gen 8 Microserver
-
#4179
kriszpontaz
veterán
kőbaltazár
#4178
kriszpontaz
veterán
válasz
kőbaltazár
#4178
üzenetére
De nyerő, csak még be kell kapcsolni egy helyen hogy úgy működjön ahogy régen volt.
SNAPGRIDLEGACYparancs. (1) kapcsoló.(#4177) tom956ster:

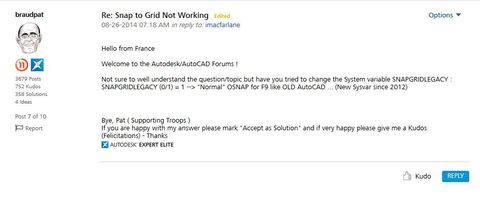

Egyébként ajánlom az Autodesk fórumot böngészni ilyen esetekben. [link]
Mi sem tudunk sok mindent, pl. a Snap és a Grid tőlem életidegen. Soha nem használtam és idegesítőnek tartom. Biztos van haszna, de mivel nem használom, nekem is utána kellett keresnem. Pl. ezeket én is az Autodesk fórum + Google kombóval leltem meg.
További infó: az F9 nyomva tartásával parancs közben a Snap ideiglenesen kikapcsolható, míg nyomod.[ Szerkesztve ]
-
#4181
kriszpontaz
veterán
kőbaltazár
#4180
kriszpontaz
veterán
válasz
kőbaltazár
#4180
üzenetére

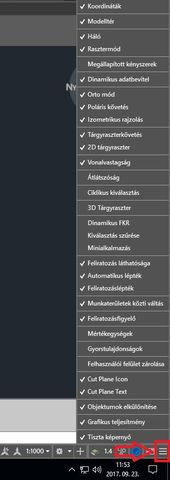

Ezzel a menüvel tudod előcsalni a hiányzó cuccokat:
A másik meg ha jól látom a Windows 7 megjelenítési hatások butításából származó hiba. Nem látszó ablakkeret.[ Szerkesztve ]
-
#4203
tom956ster
aktív tag
kőbaltazár
#4196
tom956ster
aktív tag
válasz
kőbaltazár
#4196
üzenetére
Szia!
ennek a sokszor idegesítő future-nek a rendszerváltozója:
selectionpreview
alap beállítás többnyire : 3
ha ezt 0-ra állítod, nem lesz a célkeresztben lévő elem kijelölve (előzetese kiválasztásra megjelölve).
működését limitáltan is lehet kezelni:
SELECTIONPREVIEWLIMIT
erről viszont kb ennyit tudok, én alapból rühellem az egészet.
Összes rendszerváltozóra igazán jó megoldást nem tudok, de google a barátod... meg az F1!
3D civil engineer / Dell Precision M7720 /desktop workstation: Gigabyte GA-Z170XP SLI | i5 6600k | 2x16 GB Jigsaw|2 x ASUS GTX 1060 6GB | Server: HP Gen 8 Microserver
-
#4317
d.bali
csendes tag
kőbaltazár
#4316
d.bali
csendes tag
válasz
kőbaltazár
#4316
üzenetére
Az xref egy külső csatolt fájl a jelenlegi rajzodhoz. Amit a beilleszt/külső referenciák menüpontban tudsz szerkeszteni, módosítani vagy törölni. Több mint valószínű, hogy a csatolt xref része a vékony fólia, amit az xref csatolásának megszüntetése után a tisztít paranccsal tudsz törölni.
