#82596
krisztianAMG
senior tag
Dr. Szilikát
#82593
krisztianAMG
senior tag
válasz
Dr. Szilikát
#82593
üzenetére
Quadcopterek fejlesztesevel foglalkozom, a LiPol akkukhoz mindig hasznalunk.
A litium akkuk hsaznalatahoz annyira szigoru eloirasok vannak, hogy nem hiszem hogy notebookba lehet akkuk tenni balancer nelkul. Amelyiket eddig lattam nyitva, mindig sok-pin kabel ment az akkuba. Bar lehet, hogy csak illuzioim vannak a biztonsaggal kapcsolatban.Egyszeru balancert TLV431-gyel mar en is raktam ossze supercap-hez.
60F/9V mar nem keves energia. -
#82592
krisztianAMG
senior tag
#85619712
#82586
krisztianAMG
senior tag
válasz
#85619712
#82586
üzenetére
Csakhogy a fura hatalmas aramokkal fogja terhelni az akkut, nyugodtan 20+A. 0.7V*20A =14W ho. Azt borda nelkul nem sok dioda fogja elviselni. (Nyilvan Schottkyn kevesebb fog esni, de az meg ugyis sok lesz.)
Nem eleg a toltofeszultseget sem maximalizalni, mert a cellak (foleg ha nem ujak) nem kell, hogy egyforman toltodjenek. Ilyen esetben balancer nelkul elofordulhat, hogy az egyik cella meg csak 4.1V-ra lesz feltoltve, de egy masikon mar 4.3V is lehet, ami mar nem biztonsagos.
Mindenkeppen nagy aramu cellakat kell hasznalni, a kepen levo Panasonic cellakat nem lehet a furonak kelllo aramokkal terhelni.
-
#82411
krisztianAMG
senior tag
tordaitibi
#82407
krisztianAMG
senior tag
válasz
tordaitibi
#82407
üzenetére
A hőmérsékletet magán a felvezető-lapkán mérik, nem? Nyilván ilyen alsó szériás kis fogyasztású lapoknál minimális figyelmet fordítanak a jó hőelvezetésre. Ha pillanatok alatt vissza tud hűlni, akkor a lehetőségekhez mérten minden megfelelően működik.
Csodálom a türelmed, én ilyen HW-t nem lennék hajlandó munkában(munkára) elviselni.
-
#82212
krisztianAMG
senior tag
#85619712
#82210
krisztianAMG
senior tag
válasz
#85619712
#82210
üzenetére
"vbus alapból a levegőben "lóg""
Ebben biztos vagy?
Eleg sokat foglalkoztam mostanaban a Type-C szabvannyal (bar igaz csak fogyasztoi oldalrol), de ezzel eddig sehol sem talalkoztam.Egy random TI IC-s kapcsolas:
Siman a VBUS-t kapcsolja, a GND sehol sincs megszakitva. Annyi tortenik, hogy amig a CC pinek korul nincsenek megfelelo ellenallas ertekek, a tolto nem enged a kiemenetre feszultseget. Epp most le is ellenoriztem, Xiaomi 65W tap.
A Nintendo tapnal az lehet a problema, ami PD2 elotti toltoknel volt jellemzo: a tap nem tud barmilyen feszultseget barmilyen aram mellett, csak nehany profilt (3 volt a jellemzo). Ha a fogyaszto ezektol a profiloktol eltero teljesitmenyt kert, akkor a tolto nem az ahhoz legkozelebbit valasztotta, hanem a standart 5V/2A.
-
#82124
krisztianAMG
senior tag
Donki Hóte
#82122
krisztianAMG
senior tag
válasz
Donki Hóte
#82122
üzenetére
Autoalkatreszboltban tudsz ugyan ilyet venni. Ugy tudom foleg gazdasagi gepekben hasznalatos (vagy volt regebben), "testkabel" a neve.
-
#82117
krisztianAMG
senior tag
krisztianAMG
senior tag
Akad koztetek valaki, aki munka szinten hasznal Altiumot?
-
#82116
krisztianAMG
senior tag
#68216320
#82114
krisztianAMG
senior tag
válasz
#68216320
#82114
üzenetére
Ha Graetz-hiddal iranyitasz, akkor 100Hz-en villogna. Egy elektrolit kondenzator meg fog kelleni az egyeniranyitas utan (kb. 68-100uF-ot tennek en). A 8VAC kb. 11.3VDC lesz, az barmilyen 3 soros LED nyitofeszultsegehez eleg. A tobbit helyesen irtad, megfelelo ellenallassal be kell allitani a LED-ek maximalis aramat es rendben lesz (altalaban 20mA).
Szemely szerint en hagynam az izzot, a LED-ek fenye az en szememnek mu, nincs olyan szep spektruma, mint az izzonak.
-
#69093
krisztianAMG
senior tag
Speeedfire
#69092
krisztianAMG
senior tag
válasz
Speeedfire
#69092
üzenetére
Szerintem a tápkondik száradtak ki.
-
#69026
krisztianAMG
senior tag
krisztianAMG
senior tag
Elméleti magyarázatra lenne szügségem, vagy legalább valami kiinduló infóra, hogy milyen néven keressem a jelenséget.
Adott egy drón, ami magasfeszültségű vezetékek közelében repül (madarakat elriasztó prizmákat helyez el). 400kV-os vezetékeknél már húzza magával az ívet. Mi az oka ennek? Hogy lehet potenciál különbség a levegőben lévő drón és a vezeték közt? És nem csak átüt, hanem húzza magával az ívet. Lehet az is az ok, hogy a váz szénszálból van? -
#68772
krisztianAMG
senior tag
Gézengúz
#68771
krisztianAMG
senior tag
válasz
Gézengúz
#68771
üzenetére
Nincs jelentősége. Az akku vagy fogyasztóként vagy forrásként viselkedik. Ha úgy tölt, hogy közben a kimenet is terhelve van, akkor csak kisebb áram jut a cellara, a többi a kimeneti DC-DC valtora megy, ami 5V-ra transzformálja a bemeneti 5V-ról 4,2-re alakított feszt. :)
-
#68708
krisztianAMG
senior tag
krisztianAMG
senior tag
Nincs valakinek SamacSys fiókja, amit használhatnék ideiglenesen? Két mail címmel is próbáltam, de egyikre sem kaptam meg a megerősítő mailt. Írtam a supportnak, de egyelőre nem kaptam választ. Nagyon sokat segítene.
-
#62822
krisztianAMG
senior tag
krisztianAMG
senior tag
Adott egy ház, ahová az EON egy fázist kötött be. Ha ezt szeretném bővíteni három fázisra, milyen plusz költségekkel kell számolni? Csak az X amper*3600Ft, vagy ehhez jön még valami más is? (Lehet, hogy én vagyok mafla, de a honlapjukon erre vonatkozó infókat nem találtam meg.)
-
#61241
krisztianAMG
senior tag
krisztianAMG
senior tag
Kapcsolóüzemű tápnál hogy szoktátok a hibát keresni? Ez egy Logitech hangrendszer tápja. Látszólag semmi baja, nincs púpos kondi, semmi sincs megégve, csak kiég a biztosíték, ha hállózatra kapcsolom (T2A). A nagyobbik bordán egy műanyag tokos MOSFET van (FQPF8N60C), én arra gyanakszom, de jobb lenne nem vaktában lövöldözni, hanem megtalálni a hibát.
-
#60517
krisztianAMG
senior tag
Kernel
#60516
krisztianAMG
senior tag
válasz
Kernel
#60516
üzenetére
Köszi!
Még az jutott eszembe, hogy azt a LED-et, ami a töltés végét jelzi, nem lehetne-e egy relé meghúzására használni. Akár egy filléres Arduinos modul bemenetére kötni a LED kimenetet. Tehát, amikor a LED felvillanna, meghúz a relé, és leköti a kimenetet.
Mennyire járható út ez? Esetleg egy FET a relé helyett? -
#60514
krisztianAMG
senior tag
gyenesmartin
#60511
krisztianAMG
senior tag
válasz
gyenesmartin
#60511
üzenetére
Köszi! Akkuból majd meglátom, hogy melyiket sikerul jobb áron beszerezni.
Még azt akartam kérdezni, hogy mi a helyzet a töltés végeztével. Valamennyi áram még akkor is fog folyni az akkukba, ha eléri a beállított 16,8V-ot. Szükséges foglalkozni azzal a ~100mA-rel, vagy azt már gond nélkül elfűti, nem fog kárt tenni kárt az akkukban? (Nem én fogom használni, azért kell "bolondbiztossá" tenni.) -
#60508
krisztianAMG
senior tag
krisztianAMG
senior tag
Akku fúró telepének felújításáról sokszor volt már szó, de biztonság kedvéért összegezném az ötleteimet, és örülnék némi megerősítésnek is.
Az alany egy Metabo telep (12V@1,4Ah, 10db NiCd cella), amiben az eredeti cellákat 4db LG HG2 akkuval szeretném leváltani (15V vs. 16,8V maximális kapocsfeszültség - ezzel szerintem nem lesz gond). Balanszer + védelem, és egy 5,5x2,1mm-es csatlakozó a töltéshez. Az akkuk ponthegesztve lesznek, ahhoz is rendeltem már fém szalagot. Ennyit az akkuról.
A töltő: 12V@3A tápegység, utána egy DC-DC váltó 16,8V-ra állítva, 1A-es áramkorláttal (bár szerintem nyugodtan mehetne akár 2A-rel is, de akkor már talán az 5A-es tápegységet rendelném a kínaiak optimizmusa miatt...). Plusz kiegészítésként egy feszültség + árammérő (szeretem látni, hogy mi történik éppen).
Bármi jut eszetekbe ezzel kapcsolatban, ne tartsátok magatokban!
-
#56923
krisztianAMG
senior tag
Kernel
#56919
krisztianAMG
senior tag
válasz
Kernel
#56919
üzenetére
Szerintem ti nem értitek, hogy én mit nem értek, de nem baj, jó irányba haladunk.
Még egy percre térjünk vissza ehhez az ábrához:
A táplálás, és a föld viszonya most már világos. Összefoglalom az egészet, és ha valamit rosszul értettem meg, akkor javítsatok ki:
Az invertáló bemenet eleve 0V-on áll. Ez fix. Ha nics potenciálkülönbség az invertáló és nem invertáló bemenetek közt, akkor a kimeneten 0V van. Ha a nem invertáló bemeneten elcsúszna ez a szint, akkor a kimeneti feszültség változna, de ez nem következhet be, mert a visszacsatolás húzza le a kimenet szintjére. Ezáltal a DC szintek állandóak, és az erősítendő (erősített) AC jel mindig középen lesz. És ha mondjuk építenék egy fejhallgató erősítőt, amit egy 9V-os eleből létrehozott szimmetrikus táppal táplálok, akkor muszáj egy leválasztó (szintillesztő?) kondenzátort használni, hogy a forrás GND-je és a VGND közti 4,5V-ot "kiiktassam"?
-
#56918
krisztianAMG
senior tag
Ribi
#56916
-
#56915
krisztianAMG
senior tag
Kernel
#56881
krisztianAMG
senior tag
válasz
Kernel
#56881
üzenetére
A tápfelezős virtuális föld világos, itt is így oldják meg:
De én erre gondoltam:
As we are not using the positive non-inverting input this is connected to a common ground or zero voltage terminal as shown below, but the effect of this closed loop feedback circuit results in the voltage potential at the inverting input being equal to that at the non-inverting input producing a Virtual Earth summing point because it will be at the same potential as the grounded reference input. In other words, the op-amp becomes a “differential amplifier”. (forrás)
Minden szót értek, de mégsem értem a miértet. Ha az invertáló bemenet azonos potenciálon van, mint a neminvertáló, akkor a virtuális föld=GND=0V?
-
#56880
krisztianAMG
senior tag
krisztianAMG
senior tag
El tudná valaki magyarázni, miért nevezik virtuális földpontnak a műveleti erősítő invertáló bemenetének és kimenetének közösített pontják?
Ha jól értem, akkor ezért, mert ha nagy az opamp erősítése, akkor a bemeneten elhanyagolhatóan kicsi jel van. De valahogy ez nem áll össze a fejemben. A bemenő jelet csak a GND-hez képest lehet értelmezni, nem? Akkor hogy lehet azonos pontenciálon az invertáló és nem invertáló bemenet? -
#56666
krisztianAMG
senior tag
krisztianAMG
senior tag
Ilyen többcsatornás távirányítós villanykapcsolóval van valakinek tapasztalata? Sima relés megoldást rejthet a doboz, vagy valami mást? Ez 220-as, de én 12V-ot szeretnék vele kapcsolgatni, de ha relés, akkor egyszerűen átalakítható lenne.
-
#56528
krisztianAMG
senior tag
Lompos48
#56526
-
#56521
krisztianAMG
senior tag
krisztianAMG
senior tag
Adott egy 2x15V-os trafó (5+5VA), ami egy apró fejes erősítőt táplál (csatornánként 30mA áramfelvétel). Erről a trafóról szeretnék még egy DAC-ot táplálni (5V, <200mA), de hogy egyformán legyenek a tekercsek terhelve, úgy gondoltam, hogy a dióda híd után mind a két oldalra akasztok egy 7805-öt, és ezek kimenetét párhuzamosítom.
7805-ös IC-knek melyik a szakmai szempontból legkorektebb "párhuzamosítási" módszere?
Gugli egy csomó találatot dob fel, de nem tudom, hogy melyiket használjam. -
#56038
krisztianAMG
senior tag
Kernel
#56036
krisztianAMG
senior tag
válasz
Kernel
#56036
üzenetére
Ezzel kapcsolatban lenne egy dolog, ami nekem sem világos. Tehát, ha a táp kimenetén beállítok 12V-ot és 1A áramkorlátot, akkor ha 1A-nél nagyobb áramot igénylő fogyasztóval terhelem le, miért kezdi a feszültséget ejteni? Én úgy képzeltem, hogy tartani fogja a beállított értékeket.
-
#55877
krisztianAMG
senior tag
weiss
#55870
krisztianAMG
senior tag
A pittyogás valóban bosszantó, főleg a 15 percenkénti figyelmeztető (még kikapcsolt "auto power off" esetén is figyelmeztet, be van kapcsolva). Ettől még az is jobb lenne, ha csendben elaludna... A tárcsa forgatásánál is nyugodtan elhagyhatták volna a sípolást, de azzal azért együtt lehet élni.
Ezt leszámítva én meg vagyok vele elégedve. Viszonylag gyors, az NCV nagyon jópofa, még falban is lekövethetőek vele a vezetékek, ha nincsenek túl mélyen. Ráadásul nem csak 230VAC-re reagál, a notebookom közelében is jelez pl, de más kisebb fogyasztók esetén is bejelez (akár DC is, de még nem jöttem rá a logikáját).
-
#55707
krisztianAMG
senior tag
krisztianAMG
senior tag
Kernel & Lompos: Köszi a tippeket! Holnap, ha hazaértem, mindent kipróbálok.
(#55696) tvamos:
Ha egyszerű lenne a válasz, nem tettem volna fel a kérdést. Nyilván lehet, hogy én csesztem el valamit, de ne abból induljunk ki, hogy a júzer hülye. Nem vagyok teljesen kezdő, de mindig mindenkinek van "első"...
Természetesen nincs kötve semmi sem a bemenetre, tehát az egyenfesz az erősítőből származik. Holnap majd beszámolok, hogy mire jutottam. -
#55676
krisztianAMG
senior tag
Kernel
#55675
krisztianAMG
senior tag
válasz
Kernel
#55675
üzenetére
Ez nagyon hasznos hozzászólás volt, köszönöm!
Csillogósra néztem a szemem, de nem találtam hibát a panelon. Tök egyformán van beültetve mind a két oldal.
Kiforrasztottam a 2N5566-ot, a tranzisztor teszter elsőre felismerte, szóval nem tűnik zárlatosnak (a multiméter dióda teszterével is nagyon hasonló értékeket mutatott a két FET). Ha leválasztom a jelútból a FET gate-jét, akkor eltűnik a DC, tehát nem az őt megelőző ellenállásokon keresztül kerül a bemenetre. (a Gate-en ezután is mérhető marad.) Ezen csatorna emitter ellenállásain is van kb. 1,5V többletfeszültség. Ha az ellenállás két sarkára mérek, akkor az általam beállított "nyugalmi feszültség" van jelen, de ha GND-hez képest, akkor +1,5V.
Próbáltam a másik oldalhoz viszonyítani, és az alapján megtalálni a hibát, de a hibás oldalon minden feszültség el van mászva a jó oldalhoz képest. A BC547 és 557-eseket beforrasztás előtt mind átmértem, akkor nem volt gond.Nekem is gerjedés volt az első gondolatom, és raktam is egy kis kerámia kondit a táplábak közé, de nem változott a helyzet. Sőt, a DC ugyan úgy megmaradt mind a kimeneten, mind a bemeneten.
-
#55672
krisztianAMG
senior tag
tvamos
#55671
krisztianAMG
senior tag
válasz
tvamos
#55671
üzenetére
Köszönöm, sokat segítettetek!
De nem szűnt meg minden bajom. Az egyik csatorna tökéletesen működik, a sinus is szép a kimeneten, és csak 2mV DC mérhető rajta. De a másik bemenetén 2,5VDC, kimenetén 1,8VDC mérhető. A táp mindkét ágán ugyan akkora a fogyasztás, az emitter ellenállásokon is tizedre egyforma feszültséget állítottam be...
-
#55670
krisztianAMG
senior tag
tvamos
#55669
krisztianAMG
senior tag
válasz
tvamos
#55669
üzenetére
"100W RMS erosito, ami 8Ohmos hangfalra dolgozik, az 3.5A RMS, ami 5A peak."
Ez milyen összefüggések alapján számítható ki?
Azért KSA5 a neve, mert 5W a maximális teljesítménye (azt most nem találtam meg, hogy milyen impedancia mellett). De ha jól tippelem, akkor nekem nagyjából 50-80mA körüli nyugalmi áramot kellene beállítanom. (Alacsony impedanciájú fülesekkel lesz használva.)
-
#55663
krisztianAMG
senior tag
tordaitibi
#55662
krisztianAMG
senior tag
válasz
tordaitibi
#55662
üzenetére
Labortápról van most táplálva, így izzók nélkül is tudom korlátozni és látom is az áramot.
Viszont új tüneteket fedeztem fel. Ha a "nem zárlatos ág" áramkorlátját lehúzom nullára, majd vissza, akkor ez az ág kezd zárlatosként viselkedni, és fordítva.
Plusz a "zárlatos ág" árama viszi magával a nem zárlatos áramát is. Tehát, ha a zárlatos ágon 500mA-t állítok be, a jól működő ág is nagyjából ugyan ennyit fog felvenni. Ha leljebb tekerem, akkor a jól működő ág áramfelvétele is lecsökken, ha feljebb, akkor emelkedik.Tippem sincs, hogy mi baja lehet.
-
#55659
krisztianAMG
senior tag
krisztianAMG
senior tag
Van egy Krell KSA5 klónom, aminek csak nyákját rendeltem Kínából, az alkatrészeket itthon szereztem be.
Minden helyesen van beültetve (többször átnéztem már), de valamiért a pozitív ág zárlatos. Feszültség nélkül a GND és a pozitív ág közt nincs zárlat, csak egy pillanatig sípol a multiméter, amíg a kondik feltöltődnek. A negatív ág 12V-on 300mA-t vesz fel jelen állapotban. A pozitívra sem mertem többet engedni, de így viszont nem érezni extra melegedést sehol.Milyen szisztémával akadhatok legegyszerűbben a hiba okára?
-
#55566
krisztianAMG
senior tag
gyenesmartin
#55564
krisztianAMG
senior tag
válasz
gyenesmartin
#55564
üzenetére
Az utóbbi időben nagyon rászoktam a szép, gyári NYÁK-okra.
Szükségem nincs rá, de tanulás és szabadidős tevékenység céljából akarok venni egy függvénygenerátort. Erre tökéletesen elég lenne már egy ilyen 11$-os is, de ha már rászánom magam, valami komolyabbat rendelnék. A keresgélés során két kiszemeltem találtam: első és a második. Az első a szimpatikusabb, de a leírása alapján nem tűnik "very easy to operate"-nek.
A második egyszerűbb, de sokkal elterjedtebb, sok infót találni róla a neten (=könnyebb problémamegoldás).Ti melyiket ajánlanátok? Természetesen jöhetnek más tippek is.
Oszcilloszkóp oldalon egy Hantek 6022BE lesz a párja. -
#55563
krisztianAMG
senior tag
gyenesmartin
#55562
krisztianAMG
senior tag
válasz
gyenesmartin
#55562
üzenetére
Ez tetszik! Tervezel hozzá NYÁK-ot is csináltatni? Ha igen, én vevő lennék egyre.
-
#55554
krisztianAMG
senior tag
kmisi99
#55551
-
#55474
krisztianAMG
senior tag
mezis
#55473
krisztianAMG
senior tag
Szerencsém volt, közvetlenül a fólia alatt volt összeforrasztva a két tekercs.
Így most már elérte végleges állapotát a labortápom. Két darab 0-28V/2A modul, melyek a középső kapcsolóval sorba kapcsolhatóak. Van még bent egy fix 12V/2,5A + 5V/2A kapcsoló üzemű táp is, és még egy apró, szimmetrikus 5 és 12V-os kimenettel rendelkező panel (ez már felesleges, nem volt drága, és volt még szabad hely. ). A jobb oldali panel a borda hőmérsékletét figyeli: a középső nagy szám az aktuális hőmérséklet, 55°-nál kapcsol be, és ha visszahűl a jobb oldali értékre, akkor elenged a relé. A nagy kapcsoló melletti potméter egy apró step-down modulhoz kapcsolódik, amivel a venti fordulatát lehet szabályozni. Trafóval, mindennel együtt nagyjából 50€ lett a vége.
-
#55471
krisztianAMG
senior tag
krisztianAMG
senior tag

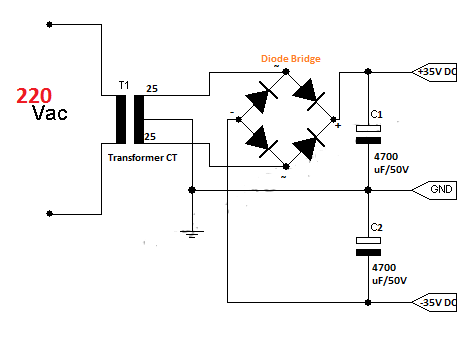

Ha van egy toroid trafóm, aminek 27-0-27 kivezetései vannak, de én galvanikusan elválasztott 2x27V-ot szeretnék, akkor csak annyi a dolgom, hogy a középső kivezetést kibontom, és szétválasztom? Tehát, hogy a tekercs két fele ne legyen sorban, hanem 4 kivezetése legyen?
-
#55374
krisztianAMG
senior tag
krisztianAMG
senior tag
Ha már szóba kerültek a kondenzátorok, van valami jól használható kondenzátortesztelő, belső ellenállás mérésére szolgáló eBay-es kit? Egy ilyenem már van, de ez folyton kikapcsol, minden mérés előtt meg kell nyomni a gombot. Szóval valami ettől értelmesebb ajánlat érdekelne.
-
#54579
krisztianAMG
senior tag
GZoli7
#54577
krisztianAMG
senior tag
válasz
GZoli7
#54577
üzenetére
Köszi! A honlapon nem említ ilyen hibát, de írtam neki egy mailt.
Más: Bangoodról rendeltem két LCD-s labortáp kitet, amelyekből szeretnék egy szimmetrikus labortápot építeni. Szükséges ehhez valamilyen változtatásokat eszközölni, vagy elég csak sorba kötni a két modul kimenetét? (27V-0-27V toroid trafóról lesznek táplálva.)
-
#54575
krisztianAMG
senior tag
krisztianAMG
senior tag
Bedobom ide is, hátha Kernelnek volt már dolga projektorral is.
A projektor topicban nem tudtak érdemben segíteni. -
#50149
krisztianAMG
senior tag
krisztianAMG
senior tag
Fejhallgató erősítő lágyindítására tudnátok ajánlani valamit? Relét nem akarok a jelútba beiktatni.
-
#47249
krisztianAMG
senior tag
krisztianAMG
senior tag
A ha a laptok képernyője bekapcsoláskor nagyjából egy másodperc erejéig felvillan, majd kihúny, nagy valószínüséggel invertort kell cserélni? OKozhat ilyet más is? Képernyőmozgatásra nincs változás, az LCD vezetéke nemrég volt cserélve, az inverter külön vezetéken van.
-
#47137
krisztianAMG
senior tag
Lompos48
#47136
krisztianAMG
senior tag
válasz
Lompos48
#47136
üzenetére
Ez sem rossz, de én még egyszerűbbre gondoltam.
Egy RC szűrő aminek a kiemenete megy az opára + az eredeti jel átkötve az opa kimenetére. Emlékeim szerint így csak a kívánt tartományra erősítene rá, de lehet, hogy rosszul emlékszem.LM386 lesz benne, 5V-ról kell működnie. A minőség most másodlagos.
-
#47135
krisztianAMG
senior tag
krisztianAMG
senior tag
Szükségem lenne egy egyszerű egy műveleti erősítős magashang kiemelő áramkörre. Mentettem már le ilyen kapcsolást, de nem találom, és kiguglizni sem sikerült semmi értelmeset.
-
#46691
krisztianAMG
senior tag
gyenesmartin
#46690
krisztianAMG
senior tag
válasz
gyenesmartin
#46690
üzenetére
Terheld le, és le fog esni a feszültsége.
-
#46513
krisztianAMG
senior tag
Heimdallr75
#46512
krisztianAMG
senior tag
válasz
Heimdallr75
#46512
üzenetére
Mennyire alapzajos?
-
#46399
krisztianAMG
senior tag
Vidual001
#46398
krisztianAMG
senior tag
válasz
Vidual001
#46398
üzenetére
Miért RBG-t akarsz használni?
eBay-en vannak olcsón kész vezérlők.
A legegyszerűbb házi megoldás ez. Mivel a LED szalagon is hasonlóan vannak kötve a LED-ek (csak ott a negyedik dióda helyett ellenálás van), nyugodtan kötheted a szalag negatív és pozitív vezetékére, csak figyelni kell a szalag hosszával arányos áramfelvételre. Az RGB szalaghoz én talán 3 tranzisztort használnék és egy egyszerű fényorgona kapcsolás kimeneteivel vezérelném azokat. -
#46202
krisztianAMG
senior tag
krisztianAMG
senior tag
Erről mi a véleményetek? Lehet ettől kevesebből jobbat csinálni?
-
#46105
krisztianAMG
senior tag
-
#45266
krisztianAMG
senior tag
krisztianAMG
senior tag
Szükségem lenne némi okosításra:
Melyik táblázatból/ábrából/függvényből tudom kiolvasni, hogy ez a LED mennyi hőt fűt el 3A-es áram mellett? -
#45119
krisztianAMG
senior tag
Lompos48
#45118
krisztianAMG
senior tag
válasz
Lompos48
#45118
üzenetére
Tudtam, hogy rá kell kérdezni.
De hogy oldjam meg a tápellátást? Fém ház, az erősítő 24V-ot kap. Ugyan innen kap tápot a védelem is, de az 7812-vel van stabilizálva. Az erősítő kimenetei közt nincs egyenáram, de a GND-hez képest már van 12V, ami miatt nem húz meg a relé. Ezzel most mit?
Kössem csak ki? Egyébként az induktivitásokon és az IC-krn kívül kicseréltem rajta mindent (kondik, OPA, stb...), de azért jó lenne egyenáram védelemre, koppanásgátlónak... -
#45116
krisztianAMG
senior tag
krisztianAMG
senior tag
TPA3116-tal szerelt 2.1-es erősítőnél a a két normál hangszóró útjába rakhatok relés, közös földes hangszóróvédelmet, ugye? A 100W-os kiemenet hidalt, oda világos, hogy nem mehet.
-
#44318
krisztianAMG
senior tag
krisztianAMG
senior tag
Ilyet próbált már valaki? Szemezek vele már egy ideje. Nálunk egy látszólag ugyan ilyen több, mint a duplájába kerül. Nem tudom mennyire megbízható a kínai...
-
#44095
krisztianAMG
senior tag
Lompos48
#44093
krisztianAMG
senior tag
válasz
Lompos48
#44093
üzenetére
+1, ugyan ezt tervezem kipróbálni, a napokban linkelt 2.1-es erősítővel. Amihez lenne is egy kérdésem: megoldható valahogy pc tápegységben a +-12V-os ág sorba kapcsolása (valami ehhez hasonló módon), és az így kapott 24V feszültségről üzemeltetni az erősítőt? Ha igen, nem lenne problémás a TV az erősítő összekötése? GND-hez képest így lenne 12V potenciálkülönbség, de az előfordulhat "természetes" úton is, ezért kell először egymással összekötni a fogyasztókat, és csak utána a hállózathoz kötni.
A tápban lévő diódák, tekercsek cseréjével tisztában vagyok.Ha butaságokat beszélek, javítsatok ki, és kérnék hozzá némi magyarázatot is.
-
#44069
krisztianAMG
senior tag
Kernel
#44068
-
#44066
krisztianAMG
senior tag
krisztianAMG
senior tag
Ilyet rendelt már valaki? Mennyire lehet érzékeny tápzajra (kapcsolóüzemű tápegység)?
-
#43989
krisztianAMG
senior tag
kovy79
#43987
-
#43053
krisztianAMG
senior tag
krisztianAMG
senior tag
Ha a forrasztópákám fűtőszálának 86,7k az ellenálása, nagy valószínűséggel nyugdíjba vonult, ugye?
Lehet az állomáshoz kapni csak magát a pákát vezetékkel együtt? (Solomon SL-20)
-
#42978
krisztianAMG
senior tag
Kernel
#42977
krisztianAMG
senior tag
válasz
Kernel
#42977
üzenetére
A 15V onnan jött, hogy a legtöbb helyen azt írják, a trafók áttekercselése nélkül ennyit ehet belőle kicsikarni + a kondik nagy része is 16V-os.
Ha minden igaz, pontosan ez a tápom kapcsolási rajza. Melyik diódák lennének , amelyeket ki kellene cserélni?
Iszonyat sokat lehet tanulni a hozzászólásitokból, köszönöm!
-
#42975
krisztianAMG
senior tag
krisztianAMG
senior tag
Szeretnék átalakítani egy számítógép tápegységet (KA75008 IC-re épül). Guglizás után arra jutottam, hogy ezzel az IC-vel nagyjából 15V-ig tudnám a feszültséget szabályozni, de ha jól értem, akkor ezáltal elveszteném a stabil 12V és az 5V-os ágakat.
A másik megoldás, amit több helyen láttam, az a +-12V összekapcolása, majd eme feszültség visszaszabályozása LM317(LM350)-el (így ni). Így a -12V-os ág terhelhetősége lesz a mérvadó (az én esetemben 500mA), vagy az IC maximális terhelhetősége?
-
#42443
krisztianAMG
senior tag
krisztianAMG
senior tag
Az STA540 ST-BY lábát RC filteren keresztül kell Vcc-re kötni, ugye?
-
#42147
krisztianAMG
senior tag
krisztianAMG
senior tag
Van egy erősítőm, ami 3W leadására képes 4 ohmos impedancia mellet. Nekem viszont 16 ohmos hangszóróim vannak. Járhatgó út lenne, ha párhuzamba kötnék a hangszórókkal egy 5 ohm/5W ellenálást?
-
#41597
krisztianAMG
senior tag
krisztianAMG
senior tag
Ennek vajon mennyi lehet a reális teljesítménye 12V-ról?
-
#41579
krisztianAMG
senior tag
krisztianAMG
senior tag
Eagleben kapcsolási rajz készítésénél hiába kötöm össze a kondenzátorokat a többi alkatrésszel, valamiért a kondi lábára nem köti rá a vonalat. Ez csak kondenzátoroknál jelentkezik, a többit összevezetékezi. Csak valami beállítási gond, vagy valamit rosszul csinálok?
-
#41556
krisztianAMG
senior tag
krisztianAMG
senior tag
Ebben a kapcsolásban, a 2N3053 helyettesíthető 2N2222-vel, az MJE2955 pedig BD140-el, ugye? A potméternem muszáj 1k-nak lenni, vagy lehet 10 is? (Csak 10-es van itthon.)
-
#41433
krisztianAMG
senior tag
krisztianAMG
senior tag
Megtaláltam a választ.
-
#40760
krisztianAMG
senior tag
krisztianAMG
senior tag
Kaptam egy akkus fúró töltőt, hogy nézzem meg mi lehet vele, mert nem tölt. Kinyitottam az adaptert, a trafón kívül semmi elektronika sincs benne, még biztosíték sem. Szekunder oldalon nincs gond, de a primer szakadt. A szigetelés nincs megfeketedve. Lehet valami hőbiztosíték a magba rejtve? (B&B töltő, 14,5V/200mA.)
-
#40352
krisztianAMG
senior tag
krisztianAMG
senior tag
Erre semmi ötlet?
-
#40270
krisztianAMG
senior tag
krisztianAMG
senior tag
Sziasztok!
Létezik valami viszonylag egyszerű megoldás állítható áramkorlát utólagos beépítésére a táp kimenetére? Nem kell semmi különleges, potméterrel lehessen állítani kb. 0-4A között, és kapcsoljon egy ledet, ha működésbe lép.
-
#38851
krisztianAMG
senior tag
krisztianAMG
senior tag
Sziasztok!
Ebben a rajzban az LM387-et mivel lehetne helyettesíteni?
+1 elméleti kérdés:
Sok müveleti erősítőnél látok "bypass" lábat, amihez szakkatott vonallal van egy kondenzhátor kötve. Ez mire és miért jó?
60F/9V mar nem keves energia.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Új hozzászólás Aktív témák
ekkold- ThinkPad T14 Gen4 14" FHD+ IPS érintő Ryzen 5 PRO 7540U 16GB 256GB NVMe ujjlolv IR kam gar
- 16GB-os SODIMM (notebook) DDR4 RAM bazár - nézz be, lesz, ami kell neked!
- HP 15-af105nh laptop (15,6FHD/AmdQuad/4GB/128SSD/Magyar) - Akku X
- JOYOR S5 Pro 10" Elektromos Roller 26Ah Akkumulátorral Moddolt!
- XPS 13 9310 13.4" FHD+ IPS i7-1185G7 16GB 512GB NVMe ujjlolv IR kam gar
- Acer Nitro 5 AN515-54-77VS Az ár irányár, komoly érdeklődés esetén van lehetőség egyeztetésre
- Bomba ár! Lenovo ThinkPad T15 G1 - i5-10GEN I 16GB I 256GB SSD I 15,6" FHD Touch I Cam I W11 I Gari!
- Telefon felvásárlás!! Samsung Galaxy A20e/Samsung Galaxy A40/Samsung Galaxy A04s/Samsung Galaxy A03s
- QNAP TS-870U-RP 8 lemezes Rack NAS
- Lenovo Thinkpad P1 gen1, gen2, P52s FHD, 4K oled touch
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
