#100205
Dr. Szilikát
őstag
7Sony7
#100203
-
#100204
Donki Hóte
veterán
7Sony7
#100203
-
#100122
Donki Hóte
veterán
7Sony7
#100111
-
PHM
addikt
-
#100107
rednifegnar
senior tag
7Sony7
#100103
rednifegnar
senior tag
válasz
7Sony7
#100103
üzenetére
nagyon pici 7 szegmenses ledeseket lehet venni, amekkoraba megforrasztod a ledest annal kisebb egy kesz (igaz szineket nem tud cserebe tized ponyosan latod).
pl itt van ez, de sok fele van:
https://modulshop.hu/036-feszultseg-mero-3-vezetekes-0-100-volt-kek-1162 -
Reggie0
félisten
válasz
7Sony7
#100105
üzenetére
Epoxival szokas elektronikat kionteni. A melegragasztoval is lehet, viszont az egy tuzo nyari napon kiolvadhat szep lassan. Illetve vannak kifejezetten elektronika kiontesehez valo anyagok. En ER2188-at szoktam hasznalni, viszont azt kulfoldrol kell megrendelni(distrelec) es olyan 18ezer forint egy 250grammos csomag, amit egyszerre kell felhasznalni es a maradekot kukazni. Letezik kisebb csomagolasa is, csak utana kell jarni.
Harmadik lehetoseg, hogy csak bevonatolod/lakkozod, vannak ehhez kulonbozo sprek, "conformal coating"-ra keress ra gugliban. Lomexnel/hestore-nal is lehet kapni ilyen spreket. Nyilvan nem annyira jo megoldas, mint a kiontes, de sokkal olcsobb es egyszerubb. Viszont ha teljes paravedelmet szeretnel, nem csak a panelet, akkor a kiallo alkatreszekre/labakra is ugyelni kell, hogy elteruljom, ezt valoszinuleg csak tobb lepesben a panelt terben forgatva tudod megoldani, mert alapvetoen a panelen elterulesre vannak kitalalva.
-
Reggie0
félisten
válasz
7Sony7
#100103
üzenetére
A potinak harom laba van, a kozepso megy az X-re, az also-felso pedig a tapra-foldre. Igy a ket ellenallast egy alkatresszel le lehet fedni. 10KOhm-20KOhm, de akar 50KOhm teljesen jo, csak a ~12V atfolyo aram es a poti teljesitmenye ami meghataroza. Kis ellenallaas (nehany kOhm) azert nem celszeru, mert melegedni fog a poti, a kismeretuek pedig elegge erzekeny joszagok tudnak lenni. Meg nincs is ra igazan szukseg.
A ledeket latod a peldan, de igazabol mindegy, mert a T071 4.5V alatt ki tudja mit fog csinalni, hivatalosan 4.5V kell minimum. Igazabol barmekkora feszultsegut valaszthatsz. A 9V->12V miatt a ket 300Ohm koruli ellenallast erdemes nagyobbra cserelni, mondjuk 510 Ohm-ra.
A 20kOhm es 10kOhm parosbol a 10K-t kell egy zenerre lecserelni 5.6V teljesen jo.
-
Reggie0
félisten
válasz
7Sony7
#100100
üzenetére
Egy poti, egy muveletierosito ket ellenallas ket led es kesz is van. Ebbol az NTC-t es a felette levo ellenallast egy potira lecsereled, es akkor egy csavarhuzoval be tudod hangolni, nem kell zenerekkel vacakolni es meretezni. Muveleti erosito max 200 forint(TL071), nem eri meg a 10-20 forint sporolasert szenvedni.
-
#100099
tordaitibi
veterán
7Sony7
#100098
válasz
7Sony7
#100098
üzenetére
Csinálsz.
Kell a 2 led, 2 ellenállás és 2 zener dióda. Ez utóbbiak kísérlet tárgyát képezik és lehet kell még 1-2 darab szilícium dióda is a finmhangoláshoz.
Nagyon régen csináltam ilyet, nem emlékszem a pontos értékekre.
Tényleg nagyon egyszerű, indikálni tökéletes.
Hátránya hogy felső értéknél mindkét led világít.
Kiküszöbölhető de nem ér annyit az egész.
Van színváltós dual led is, az csak 1 lednyi helyet foglal.
[innen el tudsz indulni] -
#91583
Dr. Szilikát
őstag
7Sony7
#91582
Dr. Szilikát
őstag
válasz
7Sony7
#91582
üzenetére
Az csak a szokásos ragasztó, ami egy idő után bebarnul. Nagyon "vicces" egyébként, amikor némelyik Samsung LCD TV tápegységében ez a ragasztó elszenesedett átvezetést képez a hálózati egyenirányított pufferen (325 V).
Köszönjük ezúton is a Samsungnak, a szervizemnek is élni kell (kellett) valamiből. Én kérek elnézést a Samsung miatt. -
#83698
Dr. Szilikát
őstag
7Sony7
#83697
Dr. Szilikát
őstag
válasz
7Sony7
#83697
üzenetére
Ki is lehet mérni, hasonló nekem is van, a páka fémrészének vezetnie kell a hálózati védőföldhöz. A nyakrésznél letekerve látszik egy rugó, ami az érintkezést biztosítja. Így földelt konnektorba dugva, a kerámia PTC fűtőbetét zárlata esetén sem juthatna hálózati feszültség a pákára. De amúgy sem hajlamos ilyen zárlatra.

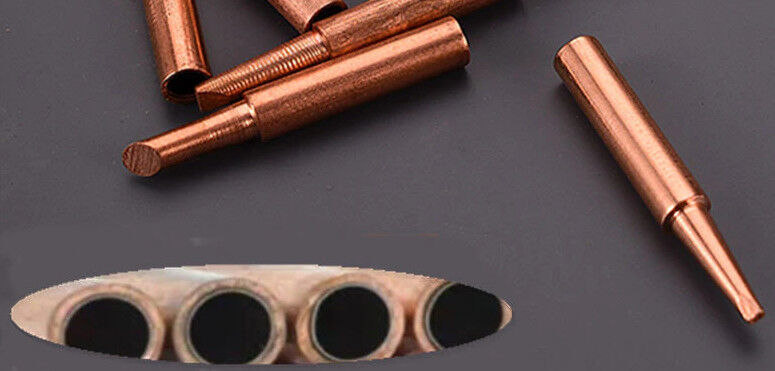

Egyszer viszont tőben elpattant nekem a fűtőbetét, amikor rendeltem egy olyan hegyet, amiből hiányzott az acél csőbetét (képen látható) és emiatt talán befeszülhetett valami (pedig nem húztam meg erősen), de ahogy felfűtött, a hőtágulásra azonnal elpattant a porcelán. Rendeltem utána fűtőbetétet is, kicseréltem.
Volt olyan gond is, hogy a rézbetét vagy 2 mm-rel kisebb átmérőjű, így a páka eredeti csöve nem fogta meg rendesen. Utána azért is rendeltem így készletben, mert adnak hozzá olyan rögzítőt, ami már ahhoz való.
Néha persze az is jelenthet gondot, hogy leföldelsz valamit forrasztás közben (a pákával), amit nem kellene, de ez ellen trafós pákával lehet védekezni. Autónál a száraz gumikerék szigetel, így megakadályozza az áramkör záródását a föld felé, így zárlatot okozni nem tudnál a földelt pákával sem.
Elvben lehetne a páka földelését is megszakítani, amikor csak a porcelánbetét választ el a hálózattól, de az meg önmagában nem teljesíti a kettős biztonsági szigetelés feltételét. Szigetel amúgy, nagyon jól, csak mégis, nem mondható 100 % biztonságúnak.
Tehát itt több szempont is szerepet játszhat, ami egyéni megfontolást képez.
-
#83692
Dr. Szilikát
őstag
7Sony7
#83691
Dr. Szilikát
őstag
válasz
7Sony7
#83691
üzenetére
Ha kínai megfelel, ezek is jók:
https://www.aliexpress.com/item/1005002988802292.html
...és még a hazai előírást is teljesíti, földeléses dugójával (trafós pákánál ez nem lenne egyébként feltétel, mivel ott a trafó elválaszt a hálózattól, háza pedig lehet szigetelt).
Jól bevált rézhegyek, amivel könnyű forrasztani és ritka használat esetén még sokáig is tart:
https://www.aliexpress.com/item/4000801534987.html
Lidl / Aldi pákák általában triac fázishasító konstrukciók, amikor egy potméterrel manuálisan állítasz be valamennyi teljesítményt, de hőfokra nem stabilizál, azt nem érzékeli. Így a forrasztandó tárgy hőelvezetése is befolyásolja a hőfokot.
A hőstabil pákák viszont a hőmérséklet függvényében szabályozzák a teljesítményt, elektronikai célra alkalmasabb. Mint egyébként a pillanatpáka is, de ott kattintgatással elég jól lehet korrigálni a hőmérsékletet, érzésre is.
-
lajos75
senior tag
válasz
7Sony7
#79456
üzenetére
Amenyire beállítod annyinál fog világítani, ez ki kell tapasztani.De szerintem "hosszas kiséretezés alapján" kb. ez a jó beállítás, sőtt még az is be van állítva, hogy amikor már esik vissza felé a hőmérséklett akkor csak 480fok körül haggya abba a led a villogást a biztonság kedvéjért.
A dobozt be lehet rakni a váltó box alá vagy műszerfal mögé a ledet meg oda rakod ahová akarod. -
lajos75
senior tag
válasz
7Sony7
#79441
üzenetére
Hidd el jó, én is ezt használom Hyundai-Kia márkákhoz jó.
Mérési tartománya akár 0.1-60volt is lehet.
A Tápfeszültség: DC 6–40 V
1,8V nál kezd regenerálni az autó és akkor kb. 520fokos DPF érzékelő szerint, alacsonyabb hőfokra nem szabad állítani mert téves jelzést add majd ha éppen meghajtod vagy nagyon erőlteted. -
#79451
Dr. Szilikát
őstag
7Sony7
#79447
Dr. Szilikát
őstag
válasz
7Sony7
#79447
üzenetére

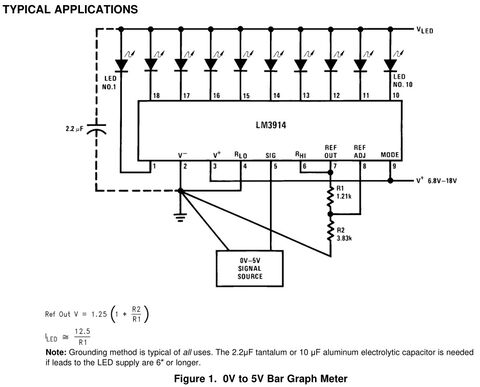

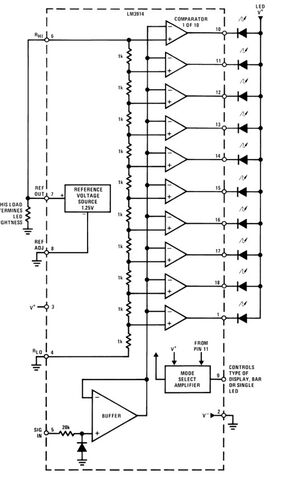

Komparátorokra épül ez is, van egy stabilizált feszültség (REF OUT), amit 10 db ellenállás oszt fel, az egyes szinteket pedig külön figyeli.
Az alapkapcsolás 5V-ra növeli az 1,25 V belső referenciát, ezután az 5 V kerül "szétosztásra".
Üzemmód változtatható, pont vagy vonal. Ha neked így jó, akkor jó, mindenesetre kiemeltem lényegesebb részeket az adatlapból, az átláthatóság kedvéért:
-
#79444
Dr. Szilikát
őstag
7Sony7
#79435
Dr. Szilikát
őstag
válasz
7Sony7
#79435
üzenetére
Ahogy korábban utaltam rá, a komparálás az elektronikában nem egy különös dolog, viszont az mennyiben lenne ördögtől való, ha kapásból a feszültséget látnád direktben?
https://www.aliexpress.com/wholesale?SearchText=led+voltmeter
-
#79437
razorbenke92
őstag
7Sony7
#79435
-
#55981
tordaitibi
veterán
7Sony7
#55979
válasz
7Sony7
#55979
üzenetére
Jo lesz az.
Puffereld meg egy 1000mikroval, maris 16-17 volt lesz.
Ennel a nem simitott, csak ketutas szinuszhullamnal az effektiv erteket mered, a csucs az szorozva 1,41
Vagyis toltes a szinusz sapkaknal, a csucsertek kozeleben tortenik.
Ahogy az akku kapocsfeszultsege emelkedik,'egyre rovidebbek a toltoaram impulzusok, igy pofonegyszeru aramcsokeneses a karakterisztika. Ennek ellenere ha napokig rajtahagyod, csunyan tultolti!!
jelzi hanggal is a regenerálás kezdetét és "végét" is
