Szirty
őstag
Helló!
Mehetsz iskolába, szinte csak fölösleges, elavult dolgokat fognak tanítani aminek nem sok hasznát veszed, de lesz papírod tudásos és gyakorlatod meg nem.
Mehetsz OKJ-s képzésre, ahol azt gondolják egy szakmát pár hetes képzéssel el lehet sajátítani. Sok pénzt fizetsz egy papírért
Csinálhatod magad is autodidakta módon, egy darabig el lehet jutni nagyon sok időbe kerül és egy bizonyos szint fölött így nem lehet gyakorlatot szerezni, mert senkinek nincs otthon komplex terepi buszrendszere, ipari gépe, szervóhajtása. Persze lehet olvasni is sokat, rengeteget, azzal viszont csak elméleti tudást szerzel ha sikerül feldolgozni az olvasottakat.
Vagy elmehetsz egy gyártó speciális képzésére, ahol minden megvan a tanuláshoz és gyakorláshoz. Ám igen sokba kerül és elég sok alap tudást feltételez.
Vagy egy olyan munkahelyet fogsz ki ahol minden feltétel adott a tanuláshoz (idő, eszközök, berendezések, szoftverek és kellő szakmai segítség). Ehhez is kell pár év és meglehetősen nagy szerencse.
-
Tanonc
újonc
Üdv mindenkinek!
Szeretnék ipari plc programozással foglalkozni, ill. idővel fő tevékenységemmé tenni.
Gépész ismeretekkel rendelkezem, alap elektromos tudással, de tele ambícióval! :-)Milyen iskolát ajánlanátok nyugodt szívvel, ami használható tudással gyarapíthatna céljaim elérése érdekében, de nem töm tele haszontalan ismeretekkel.
Jelentkezzek szakirányú továbbképzésre, ami megtanít az iparban használt egy-két típusú plc programozására, esetleg autodidakta módon, otthon, könyvekből, gyakorló programokkal szerezzek ismeretet, vagy fősuli automatizálási szakiránnyal?
Előre is köszönöm a válaszokat!
Szép napot!
-
Tomika86
senior tag
Ebben a szorzósban akkor a végén a L MW40 az ACCUba kerül és a LOOP csökkenti is 1-el az akku értékét. így csökken a hurokszámláló? és a VISZ T MW40 pedig azt a csökkentett értéket tölti be(az elején, a VISZ címke elött pedig egy alkalommal az 5 kerül bele)
És ha "elfogyott" a 5 akkor kiírja MW44-et a QW6 kimeneti szóra -
Szirty
őstag
válasz
jmarcell
#7290
üzenetére
Szia!
Gondolom nem WinCC-ről van szó, hanem WinCC Flexible-ről (nagyon nem mindegy, az egyik SCADA, a másik HMI szoftver).
A kijelzőn megjelenített screen számát a PLC-ben a WinccF Screen Number areapointer segítségével lehet megtudni. Más módszer is van, de én ezt javaslom:

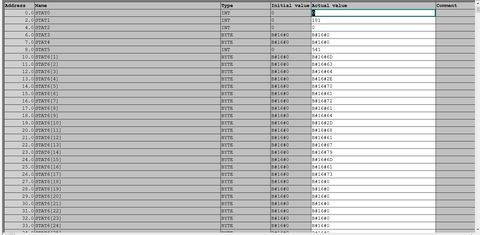

Ez öt word-öt ír a megadott címmel kezdődő területre:
Amit összehasonlítással tudsz a programban kezelni:
-
Szirty
őstag
Szia!
Tehát a példa lényege az, hogy van egy ciklus, ami lefut ötször. és egy változóhoz az ötöt négyszer hozzáadja.
"6 és 7.sorban, ha 2 L (load) követi egymást, akkor az értékük összeadódik?"
Nem. Nézd meg mit csinál a Load utasítás!
Két akkumulátor van (ACCU1 és ACCU2).
A Load mindig átrakja az ACCU1 tartalmát az ACCU2-be, a Load operandusa kerül az ACCU1-be."kérdésem az lenne, hogy mit jelent a 8.sorban a "+l""
A +I összeadja az ACCU1 éa ACCU2 tartalmát integernek tekintve azokat, majd az eredményt az ACCU1-be rakja.
Tegyük fel, hogy össze akarod adni a 74-et a 86-al és az eredményt az MW20-ba szeretnéd tárolni. Ez így nézne ki:
L 74
L 86
+I
T MW20"hol/hogyan léptetik a hurokszámlálót?)"
A ciklus számlálót a LOOP utasítás intézi, ami megint csak az ACCu1-ben van. És megint csak azt javaslom hogy nézd meg mit csinál az utasítás (HELP hasznos)!
-
jmarcell
csendes tag
Sziasztok!
Olyan kérdésem lenne, hogy WinCC-ben hogyan lehet megnézni azt, hogy a HMI-n egy adott screen aktív-e vagy egyáltalán lehet-e ilyet? Még most kezdtem el barátkozni a VB scripttel és láttam olyan példát neten, hogy HmiRuntime.ActiveScreen ("...név..."). Ezt én próbáltam egy If szerkezetbe berakni, de nem sok sikerrel jártam.
Előre is köszönöm a segítséget!
-
lappy
őstag
Szia
Én 3 S7-1200 PLC szerettem volna összekötni routeren keresztül. Eddig sikertelenül, az IP címek ütköztek. Majd amit leírtál ki fogom próbálni hátha ez megoldja a problémámat.
Ja és persze a szépsége az egésznek az hogy közvetlenül PC-PLC összekötve IP cím átírás sem működött. Az egyik PLC sikerült a másikon már nem
De majd kipróbálom a te leírásod alapján. -
Tomika86
senior tag
-
Dontra
újonc
Sziasztok!Lenne megint egy kezdő kérdésem egy feladattal kapcsolatban.
STL nyelvet kezdtem el tanulni, és a pdf amit találtam hozzá, abban van egy feladat, ami ugyan megvan kommentelve, de nemvagyok benne biztos, hogy teljesen értem,(+nemvagyok otthon datablockok terén sem teljesen) ezért írok.
A feladat egyszerű matematikai, 5x4-et kellene kiszámolni, képként mellékelem hozzá a kódrészletet.
kérdésem az lenne, hogy mit jelent a 8.sorban a "+l",illetve ha ezzel csökkenti a hurokszámláló tartalmát 1el, akkor miért "+"-t írunk oda?
6 és 7.sorban, ha 2 L (load) követi egymást, akkor az értékük összeadódik?
(vagy ezt csinálja a következő "+l"... viszont ha ezt csinálja, akkor hol/hogyan léptetik a hurokszámlálót?) -
ZorKK
csendes tag
Sziasztok!
Meglett a megoldás a Tenda Router - S7 1200 1211C összekötésére. Valamiért nem tetszett a PLC-nek, hogy 0.100-tól kezdődtek a DHCP-ben a választható IP címek. Beállítottam, hogy 0.1-től már adhasson IP címet a router és láss csodát, az S7 1200 meg is jelent a 192.168.0.2 belső IP-vel. DHCP szerver kikapcsolt állapotában továbbra sem jó, ezt nem igazán értem, hogy miért, de nem is fontos, a lényeg, hogy működik.
Nagyon úgy fest, hogy ragaszkodik ahhoz az IP-hez, amit a direkt kapcsolat esetén a TIA portal észlel. Lehet, hogy csak nálam van ez az anomália, de szolgáljon példaként az esetem a hasonló cipőben járóknak.
Köszönöm szépen a segítséget!További szép napot kívánok!
-
Tomika86
senior tag
Nem másik sztori.
Ez nem feladat, csak kíváncsi voltam hogyan lehet megoldani.
Az indirekt címzést nem látom át annyira.
A duplaszó az csak amit én meg tudtam csinálni magamnak
Csak azért említettem. A tiédnél gondolom nem egyszerű annyira.
De elméletben az is elég lenne nekem, hogy 2 word léptetést hogy tudok megoldani? Tehát ha az egyiknek a végénél ugye elvesznek a kilépő bitek akkor az menjen tovább. Hogy tudom összekapcsolni, így már annyi bitet csinálok amennyit akarok, majd később. ÉS akkor tudok bitenként írni és olvasni is, amelyikre éppen szükségem lenne.Köszönöm!
-
Szirty
őstag
válasz
Tomika86
#7278
üzenetére
Szia!
Ez már egy másik sztori? Mert az előző kérdésben felvetett 50 bites léptetés messze túlmutat egy duplaszó terjedelmén.
De egyébként igen, mindkét megoldásnál (duplaszó léptetésnél és 50 bit léptetésnél is) bármelyik "közbenső" bit állapota lekérdezhető, nem csak a kieső bité.csak épp eredendően más megoldást kíván.
Duplaszó esetében sokkal egyszerűbb.De ha pontosabban megfogalmazod mit szeretnél és leírod van-e köze az előző kérdésedhez (és ha van akkor mi az) megcsinálom ha lesz rá időm.
-
#7279
Miertvansote
tag
Miertvansote
tag
Sziasztok!
Proface touch pannel kapcsolatban szeretnék segítséget kérni tőletek.
Lehet benne programozni (mint kiderült :-)), és létrában csak egy sima szorzást szeretnék elintézni, hogy egy adott integert szorozzon meg mondjuk 500-al. De ha csak beírok mondjuk az insturctionba az S1 hez 500-at az S2 höz meg vmi integert, akkor így nem engedi.
Találtam már egy ilyet de sehogy nem tudom megetetni vele. Move olni sem lehet. Aki esetleg már foglalkozott ezzel a szoftverrel (GP PRO 4.0 EX) és tud segíteni, kérem ne tartsa magában.
Köszi előre is bárminemű tippet.
-
Tomika86
senior tag
-
Szirty
őstag
válasz
Tomika86
#7271
üzenetére
Pl úgy hogy írsz rá egy FB-t.
Itt egy példa:
Az FB interface része: IN
Az FB interface része: STAT
A kód (a példában FB2 a blokk száma):
A #Leptet
FP #IMPTMP
JCN END
L 49
T #Index
L001: L #Index
L 1
-I
LAR1
L P##Bit_Array
+AR1
A DIX [AR1,P#0.0]
= DIX [AR1,P#0.1]
L #Index
L 1
-I
T #Index
L 0
<=I
JCN L001
END: A #Adat
L P##Bit_Array
LAR1
= DIX [AR1,P#0.0]
A DIX [AR1,P#6.1]
SAVEA hívása így fest:
Az adatbemenet nem élvezérelt, de a léptetés igen...
A blokk adatkimenete az ENO. A példában a Q4.0 kimenetet kapcsolja. Ez az ötvenedik, kieső bit állapotát adja. -
Tomika86
senior tag
Sziasztok!
Még egyet szeretnék kérdezni. STEP7-el hogyan tudom megoldani, hogy mondjuk 50bitet használok és ezt a tömböt léptetem? Egy bemenet felfutóél a léptetés, másik felfutó él a 0. bit 1-be írása. Az 50. bitet pedig figyelem hogy 1 vagy 0.
Erre van az Array?
Duplaszó léptetés az sikerült, de az csak 32bit.Köszönöm!
-
Szirty
őstag
válasz
ratkaics
#7263
üzenetére
Ennek több oka is lehet. Annyiból amennyi infót közöltél, csak találgatni lehet.
Leírok a lehetséges okok közül néhányat abban a sorrendben amelyikben szerintem legvalószínűbbek a te esetedben.
1.
Az illető merker bitet nem abszolút bit címre hivatkozva írja, hanem byte, word, dword címre hivatkozva.
Pl. ha az illető bit az M7.2, de a go to location nem talál erre írást, csak olvasást, de valahol írja az alábbiak közül valamelyiket: MB7, MW6, MW7, MD4, MD5, MD6, MD7 akkor mivel nincs bit címre hivatkozás írással ezért nem teszi a listába. De ha bekapcsolod a go to location ablakban az Overlapping access to memory areas kapcsolót, akkor azokat is megjeleníti.
Itt egy példa erre:
2.
A bitet indirekt módon írja valahol. Vagyis nem közvetlen címmel hivatkozik rá, hanem kiszámítja a címet. Az ilyen hivatkozásokat sem tartalmazza az xref, hiszen csak futás közben derül ki mi is lesz az a cím, és még akkor is a körülményektől függhet.3.
Rendszerfunkció is írhatja, amit szintén nem talál a keresztreferencia.
Pl. ha az illető bitet tartalmazó byte be van állítva mint clock memory byte.
Vagy akkor ha az illető bit egy olyan területen van amit érint egy BLKMOV vagy FILL rendszerhívás célterülete.4.
Valami más eszköz írja "kívülről)
Pl. terepi buszon keresztül ciklikusan írja egy periféria, egy másik PLC, egy HMI eszköz, stb. -
ratkaics
senior tag
Sziasztok!
Még csak most tanulgatom a Step7-et, de egy kicsit el vagyok veszve.
Van egy PLC, amiben egy merker indít egy időzítőt, de azt nem találom, hogy mi írja a merkert. A keresztreferenciáknál csak az olvasás látszik, viszont ha megpróbálom átírni (mondjuk VAT táblába felvéve), akkor azonnal visszaíródik. Szóval valahol, valami írja.
Miért nem találom? Van valakinek valami ötlete?
A PLC egy S7-315.Köszi előre is mindenki segítségét!
-
crucified
tag
Sziasztok, szellőztető rendszerhez készítek egy kis programot PLC-re. Megadott hőmérsékleti tartományban bekapcsol, alatta és fölötte kikapcsol. Normál működési tartományról beszélek olyan helyiségben, ahol +15 Celsiustól + 40 Celsiusig van minden esetben a hőmérséklet.
Milyen érzékelőt javasoltok?
Köszönet előre is.
-
lappy
őstag
Sziasztok!
Siemens S7-1200 PLC -et szeretnék (3 db) összekapcsolni Profibus hálózaton keresztül, hogy egymásnak adjanak át adatokat.
Ebben kérnék segítséget, akár leírást vagy vmilyen használható videót. Olyat keresek amiben lépésről lépésre láthatom hogy hogyan kell.
Köszönöm aki segíteni tud. -
-
ZorKK
csendes tag
Sziasztok!
Van itt némi hálózati tényező, amivel nem sikerült zöld ágra vergődnöm. Az S7 1200 - 1211-est összekötöm a PC-vel, gyönyörűen megtalálja a TIA, felismeri az eszközt, kap egy helyi IP címet (Jelenleg 192.168.0.2)
A helyzet a következő:
Miért nem látom ezt az IP-t a fenti esetben, ha Command Prompt-ban az Ipconfig /all paranccsal lekérdezem a hálózati eszközöket? (Próbáltam IP scannerrel is, csak a gépemet találja, nincs semmi más eszköz)A másik kérdés: Ha nem a Hálózati illesztőkártyára kötöm közvetlenül, hanem Routerre, amelyen az összes itthoni hálózati eszköz van (PC, NAS) akkor abszolút nem találja a CPU-t a TIA Portal. Próbáltam már többféle beállítást a Routeren, DHCP szerverként adtam neki állandó IP-t amelyet MAC Address lekérdezéskor oszt ki neki a DHCP, így nem találja meg. Ha kikapcsolom a DHCP-t, akkor szintén ez az eredmény.
Vírusírtó nincs a gépemen, Tűzfal ki van iktatva. A gépen a hálózati beállításaim automatikusra vannak állítva, nincs statikus IP cím beállítva egyik eszköznek sem.
Kérem, ha van ötletetek, segítsetek, mert tanácstalan vagyok.
-
ratkaics
senior tag
Utána néztem kicsit a dolgoknak.
A PROFIBUS kábel hossz kb. 120m.
Kiválasztottam néhány modult, amire szükségem lenne, az alábbi összeállítás szerintetek működni fog? Vagy kell még valami?
DP Slave: 6ES7 153-2AA02-0XB0
DI: 6ES7 321-1BH02-0AA0
DO: 6ES7 322-8BF00-0AB0
AI: 6ES7 331-1KF00-0AB0 (Itt Pt100-as hőmérséklet érzékelőket szeretnék használni)Köszi a segítséget előre is!
-
PHM
addikt
A kimeneten az "1L" a 4 kimeneti relé közös pontja.
Azaz van 4 relé kontaktusod, de azok egyik fele egy közös
pontra van kötve.
Oda bármit köthetsz, akár 230V-ot is, vagy a betáp +24V-ját,
s akkor mind a 4 kimeneten azt fogod kapcsolni.
A kijövő 24V-ot a bemenetek táplálására szokás használni.
(Nem találtam meg az adatlapon, mennyire terhelhető.) -
PHM
addikt
Balról jobbra:
L+: +24V táp.
M: -24V táp.
Földelés.
L+: +24V kimenet, ez megy vissza a bemenetekre.
M: A kimenet negatívja,ezt kösd össze az "1M" ponttal, az a bemenetek
közös viszonyítási pontja.
Azért így van ez, mert így a bementekhez akár független tápot is használhatsz.
.0-.5: digitális bemenetek.
2M: A 2 analóg bemenet közös negatívja.
0 és 1: A 2 analóg bemenet pozitív pontja.
-
ZorKK
csendes tag
Sziasztok!
S7 1200 1211C DC/DC/RLY bekötéséhez szeretnék kérni egy kis segítséget. Találtam hozzá egy gyári bekötési ábrát, de azon nekem nem egyértelmű ez a Sensor Output 24V csatlakozó mi célt is szolgál, illetve, hogy a be és kimeneti oldalon az 1M és 1L csatlakozókra mit is kössek pontosan? Az 1L-re gondolom a +24V megy az 1M-re meg a (-)? Eddig a L+ és M csatlakozókra bekötöttem a 24V DC tápfeszt, illetve a bemeneti oldal 1M csatlakozójára áthidaltam a tápról a (-) ágat. Ezen kívül mi lenne még a teendőm? Előre is köszönöm. Elnézést, hogy triviális kérdéssel fordulok hozzátok, Omronnál és Panasonicnál nekem valahogy egyértelműbbek voltak a jelölések.
A válaszotokat előre is köszönöm!
-
Szirty
őstag
Szia Dontra!
"honnan tudhatom meg, hogy a cpu mellé hány bővítést rakhatok."
Az eszköz leírásából megtudhatod, de mivel sok változat létezik, ezt onnan nem mindig egyszerű kihámozni.
Hasznos dolog a TIA selection tool, ami egy online (de offline formában is létező, letölthető) segédlet.Ezzel össze lehet állítani egy Siemens konfigrációt (a Logo-t is ismeri). Előnye hogy össze nem illő elemeket nem enged összerakni és figyelmeztet a szükséges kiegészítőkre.
Nem mondom hogy nem lehet tőle tanácstalan fejvakarást kapni, de egy kis gyakorlattal nagyon sok időt (és hibás megrendelések miatti veszteséget) meg lehet takarítani...
Próbáld ki! -
moseras
tag
Üdv!
> milyen szoftverrel lehet programozni
Siemens LOGO!Soft Comfort, legújabb a V8-as.
De ez fizetős, árát nem tudom, mert mi egy egységcsomagban a LOGO mellé kaptuk.
A Siemens oldaláról csak a demo tölthető le, amivel nem fogod tudni áttölteni a programot a LOGO-ba, illetve a LOGO-ból sem tudsz programot visszaolvasni.Imi.
-
Dontra
újonc
Sziasztok!
Kaptam egy Siemens LOGO! plc-t, azt szeretném megtudni, hogy ezt milyen szoftverrel lehet programozni (simatic managerben nemtaláltam, gondolom külön szoftver van rá), illetve honnan tudhatom meg, hogy a cpu mellé hány bővítést rakhatok.
(input, output modulokat kellene felraknom mellé, jelenleg van mellette egy DM8 24 modul.)(kezdő vagyok még plcben, bocsi ha rossz a fogalmazás)
-
Szirty
őstag
válasz
ratkaics
#7235
üzenetére
Attól függ, hogy profinetest akarsz, vagy profibuszost.
Hogy 5 méterre lesz az I/O, vagy 250 méterre
Hogy szekrényen belüli IP védettségű is elég, vagy gépre szerelt verzió kell M8 vagy M12 csatlakozókkal
Hogy 10-20 I/O pont kell rá, vagy 1000-2000 I/O pont
Hogy analóg I/O-k kellenek vagy digitálisak
Hogy 24V-os megfelel, vagy 230V-os kell, AC legyen vagy DC, PNP vagy NPN?
Hogy digitális I/O-n 2A-t kell kapcsolni vagy 0.5A-tDe alapvetően bármelyik ismert gyártó termékpalettájáról szerintem nyugodtan választhatsz (pl. FESTO, Phoenix, WAGO, Siemens, Balluf, Pepperl, stb, stb) amelyiknek van a neked megfelelő műszaki paraméterekkel rendelkező gyártmánya.
-
PLCguru
újonc
Szeretném figyelmetekbe ajánlani az alábbi linken lévő webshop-ot, ez itt nálunk egy teljesen új márka.
http://www.rievtech.hu/
A webshopban Mikro PLC-ket, Ethernet PLC-ket, GSM/GPRS PLC-ket, Wifi PLC-ket, a hozzájuk tartozó bővítő modulokat, tartozékokat és különböző méretű HMI-ket találhattok kedvező áron.
A kínálat mellett ingyenesen letölthető szoftvereket valamint teljes körű szakmai támogatást nyújtanak, ami nem utolsó szerintem.
-
PHM
addikt
válasz
Bazs1ka
#7224
üzenetére
Erre a feladatra szvsz bármelyik programozható relé megteszi,
ha van legalább 18 digitális bemenete, és 12 digitális kimenete.
A bemenetek esetleg kiválthatók 6 analó bemenettel, de akkor
ellenállásosztókkal kellene mókolni, cserébe egyszerűbb lenne a program.
A programozható relék előnye, hogy általában van hozzájuk szimulátor,
ami a próbálgatást nagyban megkönnyíti. -
Bazs1ka
újonc
Sziasztok,
Elégé zöldfülű vagyok PLC programozásban és a következő problémával,feladattal állok szemben.
Egy olyan rendszert kell tervezni, ahol van egy tároló aminek 6 polca van minden polcra 3 láda fér be.
Attól függően,hogy egy polcon egy kettő vagy három láda van különböző színű Leddel kell jelzést adni róla.
A ládák érzékelése szenzorokkal történik. Ha egy polcon mind3 láda a helyén van Zölden világít a led, ha 2 akkor narancs ha csak 1 akkor piros. (1polc 1led és 3 szenzort igényel tehát összesen 18 szenzorra és 6 ledre van szükség).Ezen egyszerűbb feladat megoldására, milyen PLC a preferált? Hogy épüljön fel a rendszer?
Köszi!
Üdv.
B -
JAGER 10
tag
Sziasztok!
Van egy eladó Mitsubishi HMI kijelzőm.
Ha valakit érdekel, keressen bátran!
-
byte-by
tag
válasz
JAGER 10
#7214
üzenetére
halo
ez némi matek.
de ez általában maga a szoftver tartalmazza
electronic gear - paraméterezhető, menetemelkedés - adott típushoz kiválasztható, de nem változó.
beállítások a mozgással kapcsolatos jellemzőkre, (ahogy Szirty mondta, lineáris, avgy fogó), fékes, vagy nem, stb.erre van pl. omron vezérlés esetén funkció block ami az encoder adatait mm-be számolja át és beírja egy memóriába.
ha a vezérlés impulzusalapú, akkor egy hasonló block a mm-t számolja át impulzusra.
és megfelelő vezérlővel oda fog menni. -
crucified
tag
-
Szirty
őstag
válasz
JAGER 10
#7208
üzenetére
Szia!
Kész oktató anyagot nem tudok sajnos.
"Valós koordináta adatok megvalósításához szükséges paraméterek beállításai" alatt pontosan mit kell érteni?
A szervó hajtás visszaad egy pozíció értéket (már ha terepi buszos vezérlésről van szó).
Abból lehet tudni hol van éppen.Vagy arra gondolsz hogy az encoderről olvasott inkrementumból hogy lesz mm távolság?
Vagy a szervó hajtás átszámolja, vagy neked kell a PLC-ben
Az előbbi esetben pár paraméter alapján történik a számítás. Meg kell adni pl. hogy forgó mozgást végez a hajtott szerkezet, vagy lineáris mozgást. Meg kell adni az áttételt, stb. -
tlk
újonc
Sziasztok!
Van egy AB 1794 IF4I analóg modul, és a rá kötött egyik jel nem mutat szinte semmit, az underrange bit is aktív. 4-20 mA jel. A többi csatorna jól működik. Igazából ez a csatorna is jól működik ha egy másik jelet kötök be. Már ellenőriztem a vezetékezést is. A szenzor paraméterei jól be vannak állítva, mert van másik 4 ugyan így van beállítva. Igaz a kábel meg van toldva, és nincs szigetelve, de a 4-20 mA es jel szerintem elég zavar érzéketlen. Illetve a többi is ugyan úgy van megkötve, illetve ugyan ott megy, és rendesen működnek. A vezetékezést úgy ellenőriztem, hogy kikötöttem mindent, és egymáshoz képest ellenállást mértem, először úgy hogy nincsenek rövidre zárva, majd egymással rövidre zárva, illetve néztem azt is hogy nincs e vmi testzárlat, valahol a kábeltálcánál. De semmit nem találtam. 24VDC jel.
Esetleg valakinek még valami tippje? Vagy valószínűleg a kábelezéssel lehet a gond csak még nem találtam meg ?
Köszönöm előre is a tippeket.
-
Szirty
őstag
válasz
molntomi
#7205
üzenetére
Szia!
Ha jól értem, akkor az eredeti project ami a gyártótól van aktuális. Tehát a PLC-ben az a program és DB struktúra van, ami az offline projectben és a célod az, hogy a DB tartalmat aktualizáld a projectben,
Ha így van, akkor tedd a következőket:
1. Mentsd el az eredeti projectet megmaradjon érintetlenül.
2. Nyisd meg a gyári projectet
3. csatlakozz a PLC-hez online valamilyen interfésszel.
4. Nyisd meg a Simatic managerben az online ablakot (View/Online menü)
5. Az online blokk listában jelöld ki az összes kívént DB blokkot, majd jobb gomb COPY (vagy Ctrl-C)
6. Válts át az offline ablakra és ott a blokk listában jobb gomb PASTE (vagy Ctrl-V)Kérdezni fogja felülírja-e, mondj igent.
Elkezd tölteni.
Amikor kész nézz bele az offline DB blokkokba. Az adattartalmuk és a struktúrájuk azonos lesz a PLC-ben lévővel.
Ha a blokkot valaki szerkesztette (változót tett hozzá vagy törölt akkor a blokk megnyitásakor figyelmeztetni fog hogy a symbol infók nem stimmelnek, majd azt látod hogy minden sorban a symbol név STAT szöveggel kezdődik comment meg nincs.
Ha az eredeti project tényleg aktuális volt, akkor az eredeti symbol neveket és commenteket fogod látni és a DB offline adattartalma azonos lesz a mentéskor végzett pillanatnyi tartalommal. -
molntomi
csendes tag
Sziasztok,
Olyan kérdésem lenne Simatic Step7-nél, ha van egy gyártótól kapott projektem, szóval "eredeti", a symbol table és a DB-k elvannak nevezve, de én csinálok egy -- Upload station to PG-t --, mentés miatt, akkor ugye a siemens plc nem tárolja a symbol neveket, hogyan tudom az eredeti projektből átmásolni az "elnevezéseket".
Nem konkrétan a symbol tábla a gond, hanem van 100 db DB-d és azon belül a DB adatainak elnevezéseire lennék kiváncsi. Vagy Például a commentekre.Gondolom biztos van rá megoldás, nem kell egyenként begépelni.
Előre is köszi.
-
#7204
molntomi
csendes tag
Achilles83
#7203
molntomi
csendes tag
válasz
Achilles83
#7203
üzenetére
Szia!
NQ-t akarom összekötni CQM1H-CPU51 PLC-vel, akkor csak a Host linket engedi...
De! elraktam már az NQ-t a fiók mélyére, helyette Kinco HMI-vel oldom meg, azért köszönöm!
Csak azért említettem. A tiédnél gondolom nem egyszerű annyira.
Új hozzászólás Aktív témák
- Keychron K4 vezeték nélküli mechanikus billentyűzet
- 2 DB HYPERX 16GB FURY DDR4 2666MHz CL16 HX426C16FB/16
- Alaplap ASUS ROG STRIX B850-I GAMING WIFI, Fractal Design ház, NOCTUA NH-D9L chromax black hűtő, Cor
- Új, bontatlan / felbontott / Kingston, Corsair, G. Skill, Crucial / DDR5 ramok / gari!
- NVIDIA RTX 3080 Ti Founders Edition
- BESZÁMÍTÁS! ASUS H510M i5 11400F 16GB DDR4 512GB SSD GTX 1060 6GB Zalman T4 Plus DeepCool 400W
- KÉSZLETKISÖPRÉSI KARÁCSONYI ULTRAAKCIÓ! - MacBook Air M4 16GB 256GB Garancia!
- GYÖNYÖRŰ iPhone 12 64GB Blue -1 ÉV GARANCIA - Kártyafüggetlen, MS3858
- Samsung Galaxy S23 5G 128GB, Kártyafüggetlen, 1 Év Garanciával
- Samsung Galaxy Ring 12mm, 1 Év Garanciával
Állásajánlatok
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
Cég: Laptopszaki Kft.
Város: Budapest
