CPT.Pirk
#12970
üzenetére
Rá kell kérdezni,hogy megvan-e....
Abba gondolkodtam,hogy a (már)2db MV3-ból majd lesz 2 mono blokk de lehet elvetem ezt az ötletet ha nem találok még 1 erősítőt.Sajnos a fekete és fehér előlapos közt több eltérés van ami miatt nem lenne szerencsés pl 1-1 erősítőt jobb és bal oldalnak betenni.
Majd inkább átépítem ezt a végfokot:
Nagyon rendbe van a hangja
A horganyzott lemez helyett pl. egy vörösréz lemez jól mutatna -
válasz
CPT.Pirk
#12965
üzenetére
Hali!
Nekem is van elektroncső atlaszom és én még manapság is belelapozgatok.Briliáns dolog a net de azért néha be csúsznak fals adatok is.

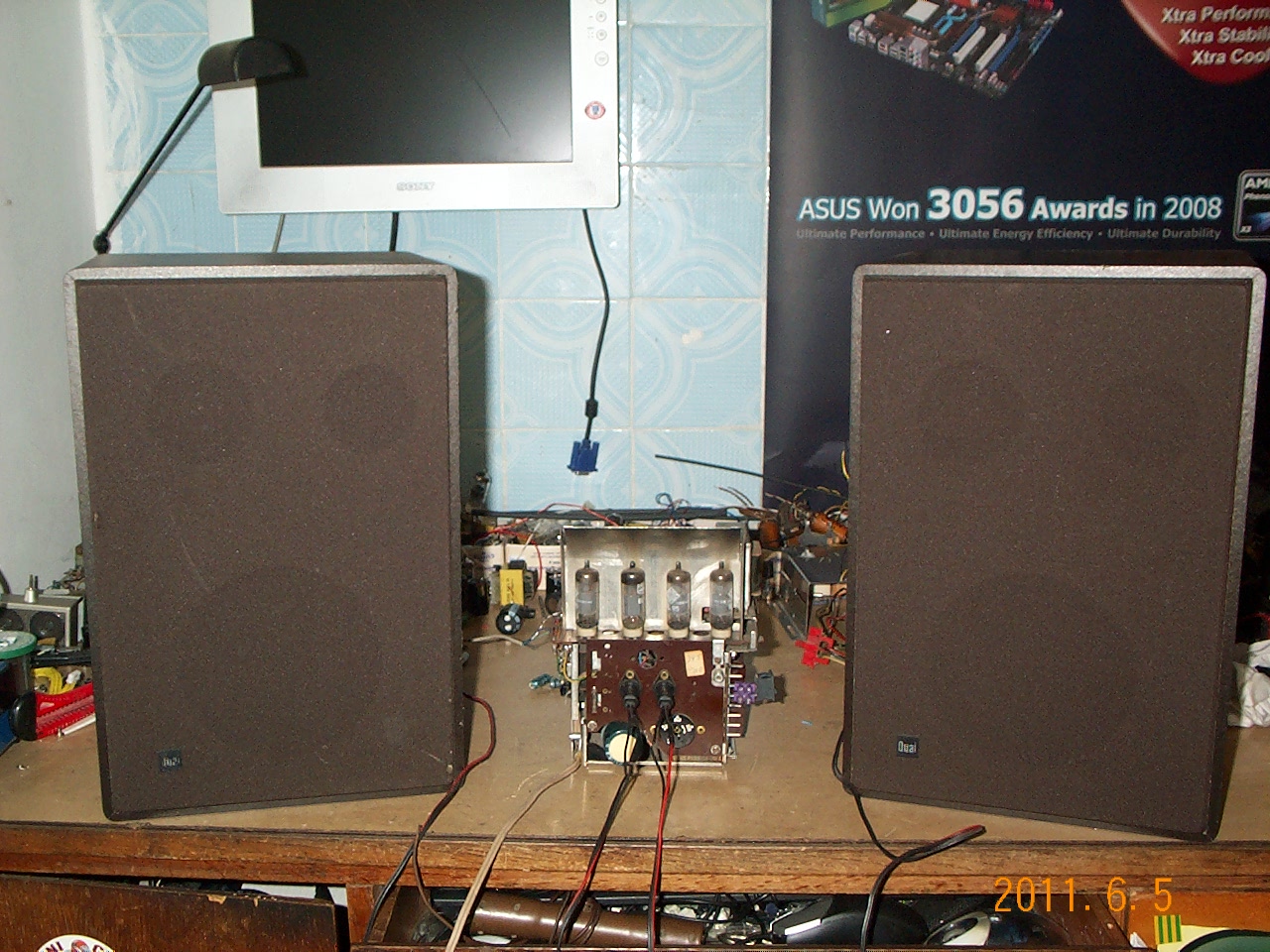

Én elsőnek egy ECL86 SE sztereo erősítőt építettem kb. 1 hónap alatt.Ebbe bele tartozott annak a 2db csöves rádiónak a beszerzése is amikből kibontottam a tápokat és csöveket.Kimenőnek 2db egyforma TV-ből kibontott PCL86 trafót használtam fel. -
Lompos48
nagyúr
válasz
CPT.Pirk
#12962
üzenetére
...amit kérdezek, soha sehol nem írták le szakkönyvekben...
Dehogynem, csak ahogy megjelentek a számítógépek (szándékosan nem írtam félvezetőket, mert 2 különböző éra), gyorsan kidobtuk a kukába. Nekem a könyvespolcon eléggé díszhelyen van még mindig ez az 1960-as kiadás:
A harmadéves elektroncsőkurzusom az egyik legszebb (kaligráfiai szempontból) emlék abból az időből.
...itt idős szaki sincs a környéken...
Dehogy nincs.
De ezek az ismeretek nem olyanok, mint a biciklizés, az emberek még el is felejtik, az agynak az a zónája rozsdásodik, megjelennek a bad sector-ok.
-
válasz
CPT.Pirk
#12958
üzenetére
Én is olvasgatom a HE-n a fórumot de lassan már egyre ritkábban.
-kinézek egy rajzot,utána olvasgatok
-megépítem azt ha jó akkor jó...
Néha már úgy túl vannak beszélve a témák,hogy semmit nem lehet belőle érteni.Úgy is általában magának épít az ember csöves ÁK-ket.Ha tetszik a hangja pl. egy erősítőnek akkor megmarad ha meg nem tetszik akkor átépítem vagy elbontom. -
Lompos48
nagyúr
válasz
CPT.Pirk
#12958
üzenetére
Elvileg egy elemet hozzáérintve a bemenethez, kifelé kell mozdulnia a membránnak, ha nem kifelé megy, akkor fordítani kell a bekötésen.
Vagy az elemet...
Pentóda rácslevezetője nyugodtan módosulhat
Amíg negatívabb marad a katódnál és nincs rácsáram, addig igaz.
Ahányszor megnézek egy ilyen rajzot mindig rácsodálkozom, hogy 260V-os felhajtás (anódkörben) egy vacak 3.47Vrms miatt. De félvezetőkBEN éltem le életem 99%-át, innen a szakmai elhajlás arrafelé.
-
Lompos48
nagyúr
válasz
CPT.Pirk
#12956
üzenetére
...van 100 sárga és 100 piros ledem, és nekem lesz a legfaszább túrázós telefontöltőm...
Kitűnő ötlet, de figyelj, mert a pirosak csak naplementekor fognak működni. Gondolj a napfény spektrumára.
még az induktivitása stb. nem szól bele a magas átvitelbe úgy, mintha a jelúttal sorban lenne az 1,5Mohmos ellenállás.
Ötletnek érdekes. Igaz ez az induktivitás-mese kicsit szőrszálhasogatásnak tűnik nekem.
Most nincs előttem a rajzod, de gondolom a 180 fokos fáziskülönbség anód- és katód között nem zavar (ha már A-osztályúról beszélünk). -
Lompos48
nagyúr
válasz
CPT.Pirk
#12939
üzenetére
Erre egyetlen jó emlék jön fel a múltból: valamikor harmadéven kezdtük "hivatalosan" is fogdosni az alkatrészeket, NYÁK-ról tanulni stb. Eminens kolléganőt kérdeztek meg (ma nagyon menő üzletasszony elektronikában), hogy mit gondol miért kell az alkatrészeket beforrasztani a NYÁK-ba. A válasz: ha felfordítjuk a kártyát, akkor ne hulljanak ki!
-
#12914
szabifotos
senior tag
CPT.Pirk
#12913
szabifotos
senior tag
-
Lompos48
nagyúr
válasz
CPT.Pirk
#12899
üzenetére
Igen, 0.316V RMS.
Ez vajon mennyire igaz számítógépes hangkari és asztali CD lejátszó esetén?
Asztali lejátszó be kellene tartsa ezt az értéket. A hangkártyák nem biztos. Sokszor a line out ugyanaz a füleskimenettel, ezeket pedig fennebb "húzzák".
A szükséges osztást én a trióda után/pentóda elé tenném.
Ha ősrégi emlékeim nem csalnak, a torzítás elkerüléséhez azt (is) figyelembe kell venni, hogy ne jelenjen meg a rácsáram, tehát nem menjen pozitívba a rács a katód "fölé" (?).
-
Lompos48
nagyúr
válasz
CPT.Pirk
#12823
üzenetére
...valami 250k körüli teherbíró ellenállást,...
Ismétlem az előzőekben már kiszámolt tényeket: vagy 250k, vagy teherbíró Elővéve jó öreg Ohm-ot: Kerekítve 250V és 250k az 1mA-t eredményez >>> 250mW. Sorbakötve többet... következtess! 10 mA-hez 25k (na jó, 26,5) kell összesen és elég nagyon bőven egy 3W-os (tulképp bőven jó az 1W-os is, számold ki mennyi ideig és mennyi energiát nyel el az exponenciális kisülés alatt).
A relé az OK a kisütéshez, de miről eteted, anód- vagy fűtőfeszültségről? A PCL típusú csöveknél a fűtőáram a fő fűtőparaméter, ezeknél a csövek fűtése sorba van kötve, a feszültség attól függ hogy hány és milyen cső van sorban fűtve.
-
Lompos48
nagyúr
válasz
CPT.Pirk
#12808
üzenetére
Az kell. Gyors számítással az jö ki, hogy 265V-nál a 0.5Mohm egy 0.53mA kisütőáramot ad. Ez, mondjuk, nem nagy, nem is túl kicsi, de az időállandó a kisütéshez pár percre nő, az pedig sok. Az ellenálláson elfűtött teljesítmény alig 140mW. Nem kellene kisebb ellenállés nagyobb teljesítménnyel?
-
-
Lompos48
nagyúr
válasz
CPT.Pirk
#12661
üzenetére
...a gyors működésük miatt kevésbé engedik át a hálózati zavarokat, az egyik szakkönyv szerint...
Hol olvastad? Tény, hogy a Schottky sebessége miatt meg az alacsony VF értéke miatt kevesebb kapcsolási zajt generál, de a zaj átengedése szempontjából szerintem fordítva áll a dolog, minden "átfütyül rajta, még a parazita kapacitása is sokkal kisebb, mint egy mezei diódának.
-
Lompos48
nagyúr
válasz
CPT.Pirk
#12659
üzenetére
Hatalmas hülyeséget voltam képes korábban leírni, a hasonlítás 2 oldalára pozicionáltam a csöves meg diódás egyenirányítást. Hát az EZ80 mi, ha nem dióda? Én hülye! Ezért megkövetek mindenkit, aki olvasta. Tudom, hogy értettétek a mondanivaló "rejtett" tartalmát, de akkor is.
...túl sok csövet és elfűtött energiát eredményezne ezt 1-2 csatornánként megcsinálni...
Valószínű egyszerűbb olyan esetekben, ahol közösen van megoldva/lehet megoldani fűtést és anódfeszültséget egyaránt. Itt képbe jöhetnek akár a relék is.
...visszacsatolás hogyanja, mert ha van, akkor szeret oszcillálni...
Túlságosan régen volt, amikor én csöveket tanultam/használtam ahhoz, hogy az ismeretek csak úgy előjöjjenek. De arra még emlékszem, hogy a gerjedés jelentős probléma (te már többször említetted az erősítés-gerjedés problémádat), és pontosan az erősítés "kordában tartásával" kezelhető, amit a negatív visszacsatolás old meg. És arra is emlékszem, hogy néha bizont sokat nyom a latban még az alkatrészek geometriai elhelyezése is.
Kíváncsi vagyok/leszek hogy haladsz majd az építéssel/teszteléssel.
-
#12611
Speeedfire
félisten
CPT.Pirk
#12608
Speeedfire
félisten
-
#12599
Speeedfire
félisten
CPT.Pirk
#12598
Speeedfire
félisten
válasz
CPT.Pirk
#12598
üzenetére
Igen ezzel szeretnék.
Hát szerintem a miki egy sima mezei condenzátoros mono lenne maximum, szóval egy alap teszkós amit bárhol lehet venni pc-hez.
A poti olyan mint a fenti rajzon. 6 lábú kis poti, hogy logaritmikus-e vagy sem azt nem tudom.
Kinézetre ilyen és annyi van csak ráírva hogy KW. Egy teszkós hangfalban volt, szóval gondolom a legolcsóbb lehet. A poti után lesz egy opa műveleti erősítő is. Ez csak az azért lenne ha esetleg a bemeneti jel túl nagy lenne.
-
Lompos48
nagyúr
válasz
CPT.Pirk
#12415
üzenetére
Dupla fet jó ötlet, bár még olyat nem láttam élőben.
Nagyon régen szerettem volna komoly mérőműszert készíteni, ahhoz kellett. Valahol még meg kell legyen (kerámiatokos!), ha megtalálom küldök egy fotót archívumba.
...a cél IC már nem beszerezhető, és nincs alternatívája
Valami újabb is van az AD-nál, a régit keresve pillantottam rá. Már nem tudom hol volt, de úgyis tárgytalan.
találtam olyasmi potit
Jól spekuláltam az 1%-ra. Nem látom, hogy log vagy lin, és árat se. Úgyis mindegy.
@donzoli: Jó döntés!
-
donzoli
aktív tag
válasz
CPT.Pirk
#12409
üzenetére
Az az igazság, hogy nem szeretnék a jel útjába ilyen "bonyolult" hangerőszabályozást rakni, mivel A osztályú az erősítő ezért, ha csúnyán nézek rá már akkor sem szól rendesen
Viccet félretéve, most gyönyörűen szól, nem szeretnék belerondítani a hangjába..
Vettem az Ebay-en 600 pénzért (postával ) 2 darab 200K-s log sztereó potit, bírom benne, hogy legalább az egyik jó lesz..
Tetszik ez a német cucc... -
Lompos48
nagyúr
válasz
CPT.Pirk
#12409
üzenetére
Ajánlom neked ezt a kis fesz. vezérelt kapcsolást...
Itt érdemes elgondolkozni a 2 csatornás erősítőhöz dupla FET-et beszerzésén, amiben a csatorna-ellenálás szerint válogatott 2 chip van, pontosan az együttfutás biztosítására.
...digitális számláló áramkörrel vezérelt 24 darab relével...
Akkor már inkább az AD7110 - 8 bit, azaz 256 pozíció (vagy hasonló), amihez már csak a számlálót kell elkészíteni. Ezt ma már említettem itt, veled pedig ha jól emlékszem hónapokkal korábban tárgyaltunk.
...magán a potin rajta volt a 24 kis smd ellenállás, nem kellett vele vacakolniá...
Az valószínű valamelyik audió gyártó belső gyártású alkatrésze, amit cserealkatrészként nehéz lehet beszerezni.
Ez mind pénz, pénz és pénz. Utánaszámolva lehet megéri tíz potmétert vásárolni és abból méréssel jó eséllyel választani a legjobbat.
-
Lompos48
nagyúr
válasz
CPT.Pirk
#11821
üzenetére
Énszerénységem, amióta piacra kerültek a nagy felbontású konverterek (lásd 24 bit például), állítom, hogy ez súrolja a sci-fi határait.
Picit utánaszámolva kiderül, hogy egy FS (full scale) 10V-os bemeneti jel esetén az LSB értéke ezeknél - bizony - 0.6uV, ami akár három vagy több nagyságrenddel kisebb, mint egy EKG által mért jel. A 20 bit esetén is legtöbb 10uV FS esetén.
Adatlapokból látszik, hogy az átalakító saját zaja már nagyon ebben a zónában mozog és függ nagyon a mintevételezési frekvenciától. [link]
Az And által említett áramköri trükkök csak egy részét jelentik a kötelezően betartandó szabályoknak és már ezek is nagy kihívást jelentenek. Nagyon fontos a felhasznált alkatrészek minősége is. Ellenállások, műveleti (mérő) erősítők, - hadd' ne soroljam tovább - komoly további zajokat hoz(hat)nak be. Hasonló fontosságú a referenciafeszültség "minősége" is. És még nem beszéltem az elektromágneses interferenciákról (EMI), kapacitív "áthallásokról" az áramkör vezetékei között stb.
A zajcsökkentés már a 12 bites konvertereknél is olyan ügy, ami foglalkoztatja a tervezőket. [link]...valami matematikai módon feljavítani a pontosságot 22bitre...
Erre csak annyit, hogy biztos vannak mikrokontrollerekre írott átlagoló rutinok, amiket használhatsz. Nem tudom, hogy a pontosságot javíthatod-e ilyen módon, de legalább a konverzióból kapott érték "stabilitását" igen. Ugyanakkor az ilyen átalakítókra jellemző elég kis sebességet még jobban csökkented.
Remélem kerül majd kolléga, aki matematikailag is megmagyarázza ezt vagy esetleg tálcán kínálja a rutint is. -
válasz
CPT.Pirk
#11818
üzenetére
Jó reggelt!
Lehet,hogy csak részben vág a témához de megosztom a tapasztalatomat.
Építettem egy csöves fejhallgató erősítőt amely nálam tökéletesen dolgozott/dolgozik akár PC-ről akár egyéb média lejátszóról.
Odaadtam az egyik barátomnak mert kíváncsi volt rá.Már az üzletében zajosan szólt PC-ről,a telefonjáról meg katasztrofálisan.
Haza vitte rákötötte az USB-s DAC-jára és ott is leszerepelt.
1-2 nappal később haza hoztam az Ő DAC-jával,AKG 240-vel együtt.Itthon indítottam az erősítőt PC-ről és mint az utaztatás előtt gyönyörűen tisztán szólt.Utána jött a DAC próbája no az nálam is sz@rul szólt.A fejhallgatóba még az egér kurzor mozgatásának az impulzusait is hallottam,suhogott,sistergett.
A PC USB-jéről kapott 5V lehet a ludas és teljesen igazat is adok az előttem szólóhoz,hogy az ilyen cuccoknak elem vagy aksi kell.Maga már a PC mindenestől egy hatalmas zavar forrás(csak a közelébe kell tenni egy URH-s csöves rádiót)
Még annyit hozzá fűznék,hogy a műhelyembe egy APC zavarszűrőn keresztül kap minden áramot(PC,monitor,lámpa,még a forrasztó is) -
And
veterán
válasz
CPT.Pirk
#11818
üzenetére
Például: megfelelően nagy számú minta átlagolása jelfeldolgozáskor, vagy az analóg bemeneti jel aluláteresztő szűrése. Persze ezek akkor jöhetnek szóba, ha nincs igény nagy (az ADC képességét teljesen kihasználó) konverziós sebességre, ill. a digitalizálandó jel sem túl magas frekvenciájú. Bár ha az LSB környéke mocorog, akkor valószínűleg amúgy is DC-jelet (?) mintázol. Extrém felbontású ADC esetén még egyéb áramköri trükkök is szükségesek lehetnek: egy pontba futó GND-vonalak, árnyékolás, sűrű 'hidegítés', stb.
-
Lompos48
nagyúr
válasz
CPT.Pirk
#11818
üzenetére
Ha A/D konverterről van szó, akkor először meg kellene találni az okát. A konvertert valós egyenfeszültségről táplálva (galvánelem vagy akku) ugyancsak valós és nagyon stabil feszültséget kellene "mérni", ami lehet szintén galvánelem, megnézni ilyen feltételek mellett a viselkedését.
Hány bites a konverter? -
Lompos48
nagyúr
válasz
CPT.Pirk
#11755
üzenetére
Igen, szélsőséges hőmérsékleteken úgy sincs mit keresned. Itt a görbéken az inflexiós pont után jön a rezisztív szakasz.
Megmondom őszintén nem tudom mi az a törés, de biztos úgy van. Általában a görbe kiegyenesedik, amikor a rezisztív jelleg elnyomja az exponenciálist, de mitől törik ott 10mA fölött, arról fogalmam sincs. -
Lompos48
nagyúr
válasz
CPT.Pirk
#11749
üzenetére
Most fel kellene soroljam, hogy jönnek egymás után a különböző p-n átmenetek nyitó irányú görbéi. Megnézheted irányadónak az 1N4148, 1N4004, vagy OA1180 adatlapjait. Mindegyik görbe exponenciális nagy vonalakban. A kisjelű germánium diódáknál ez a jelleg sajnos átmegy liniárisba néha már 10mA fölött. A legjobb megoldás szerintem egy középteljesítményű germániumtranzisztor (AC188) "fele" (például kollektor-bázis átmenet), vagy még ennél is "rövidebb" egy olyan kapcsolás, ahol egyik elektróda az emitter a másik pedig a kollektor és bázis rövidre zárva. Ezeken csak akkor spekulálj, ha kideríted, hogy az a 3,3V tényleg elég kritikus lehet. Ugyanakkor egy fesz. forrással, potencióméterrel meg a p-n átmenettel akár le is modellezheted egyszerű U, I mérésekkel.
-
Lompos48
nagyúr
válasz
CPT.Pirk
#11740
üzenetére
Az akku nem enged ugrásokat, szerintem nincs szükség.
Nem kell semmit átrajzolni. Egyszerűen pl. LM358-at választasz ki a tervezésnél. A kiosztása ugyanaz. És ilyen van még tucatjával. Te fogod tudni, hogy nem LM hanem Linear, esetleg átszerkeszted a nevét.
...gondolom nem esnek hanyatt 0.3V plusztól
Ezt azért meg kell nézni!
-
Lompos48
nagyúr
válasz
CPT.Pirk
#11738
üzenetére
Tallózz végig néhány op-amp adatlapot. Szerintem 99%-ban klasszikus pinkiosztás, tehát fogsz találni mezei áramkört, aminek a kiosztása megfelel és benne van a könyvtárban.
Évek óta Maxim fan vagyok. Valamikor építettem 713-mal töltőt (ingyen mintadarabbal), azóta tart a "szerelem".
-
-
Lompos48
nagyúr
válasz
CPT.Pirk
#11727
üzenetére
A háttérvilágítás sajnos elég áraméhes. Személyesen 3 állapotúra készíteném a uC-hoz a kódot. Kikapcsolt, időzített bekapcsolt és állandóan bekapcsolt egyetlen gomb nyomogatásával választhatóan. Nem kizárt (mivel LCD-ről van szó), hogy állapottól függően hozzá kell majd "nyúlnod" a kontranszthoz is, ha nagyon igényes vagy/leszel, az meg ismét, ha ideiglenesen is, lefoglalhat egy vagy több kimenetet, amit a következő váltásig "észbe" kell tartani.
Az adatlap tartalmazza a tipikus értékeket a felvett áramra meg az annál az értéknél produkált VF feszültségesést is. Onnan már csak Ohm törvénye kell. Igen, tranzisztor vagy FET.
-
-
-
válasz
CPT.Pirk
#11614
üzenetére
Nem szokták túl variálni a tápot.Trafó>4 dióda>puffer kondi>néha a dióda lábak közé pár nF-os kondik.
Régebbi eszközbe odafigyeltek az ilyesmire árnyékolólemezzel vették körül a trafót és akkor nem szórt mágneses mezőt.A toroid trafóknak a legkisebb a szórásuk és HiFi cuccokba még azokat is leárnyékolták. -
#11613
superecneB
őstag
CPT.Pirk
#11612
superecneB
őstag
válasz
CPT.Pirk
#11612
üzenetére
Hát igen, de áron alul eladni... akkor már inkább azt a pénzt amit buknék rajta rákölteném hogy megcsináltassam. Ez az áramtalanítósdi meg csak átmeneti megoldásként jöhet számba. Nagyon azt sem tudom milyen hangfalat tudnék venni ebben az árban... szal csak jó lenne megjavíttatni
-
Lompos48
nagyúr
válasz
CPT.Pirk
#11589
üzenetére
Különleges szerintem az lehet, ahogy a cpld-ben kialakítod a számlálót. Egyébként képzelj el 8 darab 4 bites számlálót "sorba" kötve és ott vagy. A BCD a különleges nem a bináris, mert ott átkódolod úgy, hogy a max értéke 9, majd vált zéróra. Tehát a számolási kapacitásának csak 10/16-od részét használod. A binárisnál az egészet, akármilyen hosszó láncot építesz belőlük. Gondolom az átalakításokat majd szoftveresen oldod meg, mert kiírni márcsak decimálisan kell, mer' olyan az ember, az kell neki.
A Xilinx-et majd megnézegetem, mert kíváncsi vagyok. -
Lompos48
nagyúr
válasz
CPT.Pirk
#11585
üzenetére
Egyszerűen nem jelenthet mást.
Ahhoz, hogy a méréshatár mindkét szélén hozza a kért pontosságot, bizont "valamivel" többet kell számolni, mint a mért jel frekvenciája. Az időalap se lesz egyszerű dolog.Szép téma. Aztán igazán csak itt fogsz belebonyolodni a NYÁK gyártásba a CPLD lábai körül/kozott.
-
Batman2
őstag
válasz
CPT.Pirk
#11472
üzenetére
Szevasz
Rendben, képfájlban küldjed, mert nem vagyok túl jártas az Eagle-ben !
És szükségem van a panel pontos méretére is, hogy mekkora kell legyen a kész méret !
Furatokat kell e készitsek, vagy sem ?
A leirást sem árt ha elküldöd, jó ha tudom, mit kell csinálnom !Üdv.:
-
Batman2
őstag
válasz
CPT.Pirk
#11467
üzenetére
Szevasz
Lompos jól mondja
, régóta készítek (elsősorban magamnak) nyákokat kézzel rajzolva, de egy ideje már készítek olykor-olykor foto maratott nyákokat is, ha nagyon szép külalak, vagy több kell belőle, vagy nagyon vékony vezető csíkok vannak rajta !Szóval több darab esetében már megéri fotomaratrással bajlódni !
Küldd el mélben, vagy privátban, hogy pontosan mi, mekkora, hány darab kellene, aztán kalkulálom, hogy mennyiért és mennyi időn belül tudom elkészíteni !
Üdv.:
-
Lompos48
nagyúr
válasz
CPT.Pirk
#11132
üzenetére
A mandzsettát a szisztolés értéknél nagyobb nyomásra pumpáljuk majd 30 másodpercnél hosszabb idő alatt fokozatosan a diasztolés nyomás alá csökkentjük. Ha a véráramlás nulla (a mandzsettában a nyomás nagyobb a szisztolés nyomásnál), vagy akadálytalan (a diasztolés nyomás értéke alatt van), akkor a mandzsettában a nyomás lényegében állandó. Lényeges a mandzsetta mérete; kisebb méret nagyobb nyomást, nagyobb méret alacsonyabb nyomást eredményez. Ha létezik véráramlás csak befolyásolva van, akkor a mandzsetta nyomása - amit nyomásérzékelő monitorizál - szinkronban fog változni az artéria tágulásával/összehúzódásával, tehát oszcillálni fog. Nem a mért értékek, hanem egy algoritmus alapján kiszámolt értékek lesznek a szisztolés és a diasztolés nyomás kijelzett értékei.
Most légy okos Domokos! Honnan veszel algoritmust?
-
csongi
veterán
válasz
CPT.Pirk
#11029
üzenetére
Hát napi szinten 10*13W az 130W ez egy hónapban, 3,9Kw. egy évben 46,8 Kw
Az 1800Ft kb. Nem sok ez tény, de az ilyan apróságokból össze lehet szedni egy évben akár a 10* ét is ha nem foglalkozik vele az ember. Pénzben nem nagy összeg. De havi szinten, 30óra plusz tévézést jelenet -
csongi
veterán
-
Lompos48
nagyúr
válasz
CPT.Pirk
#11021
üzenetére
Lejárt az időm, de annyit hozzá tudok tenni, hogy 60mm-es távon ± 0,1 µm pontossággal képes típust találtam [link] és villamossági elferdültségemben azért gondolom, hogy talán megoldható egy 1/33-as osztás mechanikailag.
Az sincs kizárva, sőt majdnem biztos, hogy találsz olyan terméket is, ami nagyobb távot fed le, ha linear encoders-re keresel.Szerk: Ajjaj, de még mennyire! [link] vagy még pontosabban belőve: [link]
Simán jók/használhatók mérésre, de szabályozásra is, mert impulzussorozatokat adnak távolság és irányinformációkkal.
-
Lompos48
nagyúr
válasz
CPT.Pirk
#11021
üzenetére
Nézz körül a Heidenhain [link] házatáján. Tudom készít lineáris encoder-eket is, de azt, hogy direkt lefedi-e az általad igényelt távot, azt nem. Tény, hogy inkrementális változatokból nagyon nagy skálát gyártanak és el tudok képzelni olyan tervezőt, aki a lineáris mozgást "át tudja tenni" forgássá. Hihetetlen pontossággal/felbontással rendelkeznek. Gondolom mellé tervezett finommechanikával a problémád megoldható lehet. Évekkel ezelőtt dolgoztam ilyennel és le a kalappal előttük.
-
-
Lompos48
nagyúr
válasz
CPT.Pirk
#10951
üzenetére
Ha a bemeneti jelet rezisztív ellenállásokon osztod és ezen a soron "kapcsolgatsz" FETekkel, ha az osztó 2 nagyságrenddel nagyobb ellenállásokból áll, mint a FET Ron-ja, akkor az utóbbit csak picit modulálja az audiójel amplitúdója, nem hiszem, hogy észlelhető/érezhető torzítást tudna okozni. Keress valami Ron görbéket fesz. függvényében és nézd meg mekkora lehet az Ron változása max. párszáz mV hatására. Természetesen a teljesen nyitott FETek esetére gondolok.
-
CPT.Pirk
Jómunkásember
válasz
CPT.Pirk
#10950
üzenetére
Kis kiegészítő, ez a fetes áramkör jó lenne a sima, 5.1-es működésre, mikor gépről jön a hang, most Audigy hangkarim van, de ez sem képvisel olyan minőséget, ami miatt érdemes maximumra törekedni ezon a téren.
A rendes Pio CD lejátszó, Onkyo tuner, stb. számára külön bemeneteket csinálnék, amik jelét egy két tengelyes dupla potival lehetne szabályozni, azt egy jobb fajta kazettás deckből bontottam ki. így a minőség ezen a részen a lehető legjobb lenne, plusz instant balansz funkció is ott van a poti miatt.Hallható különbség van az között, ahogy egyazon zene (flac kiírva audiocd-nek) szól az Audigyiből és a CD lejátszóból, az utóbbi javára, pedig az Audigy sem annyira bóvli.
-
Lompos48
nagyúr
-
Lompos48
nagyúr
válasz
CPT.Pirk
#10942
üzenetére
...szerintem elég lesz csak master hangerőt állítgatni, és fix "0"-n tartani őket...
Ezt addig, amíg nem szállsz el attól, hogy milyen cuccokon hallgatsz zenét, majd rádjön a görcs, hogy hangold már azt az 5 csatornát a szobára (mondjuk függöny, könyvespolc vagy párnák elnyelése miatt)
. Biztos rádjön, hogy ha potenciálisan tugggya, miért ne engedd meg neki....gondolom ilyen elven mennek a végtelenszer körbeforgatható hangerő potméterek is...
Igen
"no dac selected" - gondolom, hogy inkább biztonsági kód. Ha valamilyen okból megszakad a kapcsolat a bemenet felé és azok lebegnének ne kezdjen el üvölteni az erősítő. De ennek még utánaolvasunk.
Miután kész a 2x 8 bit, egyszerűen vigyem rá őket egy 16 bites multiplexerre, onnan meg be a cuccba valamilyen órajellel, és meg is vagyok?
Itt majd még kutatunk. Előszöris a kész a 2x 8 bit-et elő kell állítani valamivel. Azokat kezelőszervekkel kell vezérelni (legalább egy channel select meg up/down billentyűkészlettel, meg Mute - ami lehet pont az 1111 kombináció
).
Megpróbálom előásni valahonnan a 25 éves AD7110-es cuccaimat/rajzokat, azon volt ilyesmi még balance logikával is. -
Lompos48
nagyúr
válasz
CPT.Pirk
#10940
üzenetére
Izgalmas választás! Analóg szempontból az IC tökéletes, mindent tud, amire szükséged van/lehet. Az 1dB-es lépték a szabályozásnál tulajdonképpen tökéletes a hangerőszabályozáshoz. (Husszonannyi évvel ezelőtt az Analod Devices jelent meg elsők között a digitális hangerőszabályozással. Az AD7110 volt a típus, ahol megteoretizálták az 1,5dB-es lépéseket, mint olyan határt, ami alatt a szabályozás folytonosnak tűnik a fül számára). Ami problémát látok: plusz tápo(ka)t kell beépíts majd az erősítődbe, meg a nagy kihívás is, hogy ezt digitálisan vezérelni is kell. Nem lesz egyszerű, de annál nagyobb lesz majd az elégtétel.
Drukkolok neked. Esetleg menet közben beszámolhatsz néha meddig jutottál. -
Lompos48
nagyúr
válasz
CPT.Pirk
#10892
üzenetére
Hogy néz ki itt a 4 vezetékes mérési elrendezés? Ellenállás és hőmérsékletmérésre tanultam ilyet
Ugyanúgy lesz, 2 szálon küldesz neki tápot, a hurkon és műszereden mért áramot szintre kalibrálod. Műszer persze lehet ellenállás, amiről A/D konverterrel termelsz adatokat a mikrovezérlődnek.
...vajon mennyire fog örülni nekem a tanár?
Ha a uC-ket tanítja, akkor nem fog ujjongani, hanem lehet elzavar. Kérdés mennyire van a téma mérésre kihegyezve. Nem lehet tapogatózni?
Volna még egy lézeres megoldás. Valószínű nem az egyedüli gyártó, de csak ezt ismerem, volt kollégám anno/most csak barátom [link] -
Lompos48
nagyúr
válasz
CPT.Pirk
#10886
üzenetére
Jó érzékelőt választottál.
4-20mA a kimeneti áram, ami a vízszinttől függ, de mit takar a hurok táplált?
Klasszikus áramhurokba kötni 2 vagy 4 szálas konstrukcióban lehet. A 4 szálas esetén 2 szálon érkezik a 24V-os táp, másik 2-n cirkulál az információ. A 2 szálasban a transzducer az adahurokból nyeri ki a táplálását, ezért úgy kell számolni a hurokban résztvevő ellenállásokkal (hurok vezetékei, mérőműszer bemeneti ellenállása), hogy mindkét végértéknél magkapja a kb. 24V-os tápot a biztonságos működéshez.
Amit nem tudok: Az USB kapcsolat megoldható. Én ezt úgy találtam volna ki (fel
), hogy a tápot az USB felé tartó konverterből kapja. De nem tudom hogy van. Lehet valami leolvassa az áramértéket, majd azt átalakítja az USB protokoll által elfogadhatóvá. -
Jancsi
aktív tag
válasz
CPT.Pirk
#10764
üzenetére
Nem nagyon tudom, lehet nem is MKT volt, hanem kerámia. Több készülékben is láttam milyen megoldást.
atesss
A li-ion/li-po akkukat, lehet 1C-vel tölteni. 3000mAh-s akkut, 500mA-el töltve kb 9-10 óra lesz a tötési idő. ( nem tudom, hogy neked ez jó vagy rossz, de úgy sem lesz 3000mAh az akksi, hanem inkább csak 2500mAh, így 8-9 óra alatt is feltötődhet) Ha elég 80%-ra tölteni, akkor elég 6 illetve 5 óra is az akksiknak, bár nem tudom, hogy ez hogy hat az élettartamukra. Úgy kell jumper-elni az alaplapot, hogy az USB ponton Standby táp legyen, így este töltődhet kedvére.
A védelem többnyire 4,2V fölött, vagy 2,5V alatt illetve típustól függően 2-5A terhelés hatására egyszerűen lekapcsolja a kimenetet. ( egy picike dual FET-el szokták megoldani általában )
A magyar akksi 99%, hogy ugyanaz mint a linkelt oldalon lévő.Daneeka
Füles erősítőnek elég egy 5VA-es trafó az 1k körül van. De ha hordozható cucc kell, akkor inkább vegyél egy kis dugasztápot. Szépen megszűröd, és ha nincs túl nagy áramfelvétele az erősítőnek akkor tudsz csinálni aránylag könnyen szimetrikus tápot, két ellenállással és egy műveletierősítővel, amit 30-40mA-el terhelhetsz. Vagy nézel olyan végfokot amihez nem kell szimetrikus táp.
-
-
Lompos48
nagyúr
válasz
CPT.Pirk
#10760
üzenetére
Sok értelme nincs, max drágábbak a diódák. Mi több, sajnos HF zavarok simábban átmennek rajtuk. Kevés az az alkalmazás, ahol ennyire kellene figyelni diódákra, velük párhuzamosan kötött kondikra stb.
...4,5V-val (vagy 4V, nem ugrik be a pontos érték) nagyobb fesznek kell lennie...
Emlékeim szerint a 78XX családnál ez az érték 3V. Ez alatt a soros tranzisztor telítődés (szaturáció) miatt már nem végzi rendesen a dolgát. Minden olyan - a szűrés gyengeségéből eredő - lefelé "álló" vagy lógó tüske, ami a kimeneti feszültség-3V érték alá esik, megy keresztül a kimenetre akadály nélkül. Az LM323 (5V-os 3A-es stabilizátor) volt az első, aminél 1,5V-ra tornászták le ezt az értéket.
-
Jancsi
aktív tag
válasz
CPT.Pirk
#10760
üzenetére
Diódákkal párhuzamosan 1-1 100nF-os MKT kondi, Low ESR elkók, párhuzamosan velük egy pár uF-os MKT kondi, de a dióda is lehetne akkor már schottky. Igazából a táp simán van olyan bonyolult mint a végfok, vagy talán még bonyolultabb.
Ha jól számoltam 47 Ohm és 1000uF, már 3,38Hz-es aluláteresztő szűrőt alkot amin 100mA mellett 4,7V esik, így marad 7,3V a feszstabnak fűteni.atesss
Ha a két akksi közel egyforma típusú akkor nem kell külön töltőt építeni hozzá. Azaz ha most li-ion van benne akkor olyat kell bele tenni, ha li-po akkor olyat ( a li-ion-nak kemény fém burkolata van, a li-po olyan mint ha csak egy kis zacskó lenne. ( li-po li-ion )
Li-ion akksiból, ha a külső töltőnél maradsz, a 18650-es cellák a leggazdaságosabbak, ezeket külföldről éri meg talán a legjobban rendelni.
Ha sorba akarsz kettőt kapcsolni, akkor már nem használahtod a MAX1811-et és kell elektronika is, ami figyeli, a két cella feszültségét, nehogy úgy jöjjön ki a 8,4V a töltés végén, hogy egyik-en 3,4V a másikon 5V.
Egy cella + step-up, akkor használhatod a MAX1811-et töltőnek, akkor feltételezvén, hogy a cella valóban 3Ah-s és a táp hatásfoka 75%, akkor 5V-on lenne 1,6Ah kb.
A mélykisütés védelem nem gond, árulnak védelemmel ellátott akkukat, figyelik a mélykisütést, a túltöltést, és a túl nagy áramot is, a Protected felíratot kell keresni a leírásban. -
Lompos48
nagyúr
válasz
CPT.Pirk
#10754
üzenetére
Kicsit ismét belepofázok a témába:
...25 fokon nagyjából 2W-t tud borda nélkül elfűteni maximálisan...
ami igaz, ha biztosítani tudom a 25 fokot a tok környezetében. Ellenben a TO220 tokos 7812 IC termikus ellenállása (Thermal Resistance Junction-Air) 65 C/W, ami miatt látszik a görbéből, hogy már csak 1W, ami azt is jelenti, hogy itt már beindul egy pozitív termikus visszacsatolás, azaz termikusan pörög felfelé a folyamat. Jóval korábban már említettem, hogy a biztos üzemmód borda nélkül 0,7-0,8W a TO220 és 1W körüli a TO3 tok esetén.
A melléklelt kapcsolási rajzhoz, csak annyi lenne a hozzáfűznivalóm, hogy az 78L12Z egy kizárólag a stabilizálásra kialakított változat, aminél szó sincs teljesítményről (erre utal az L-low power a nevében), ugyanis max. 100mA-t tud, ami nem is csoda a TO92 vagy SOT89-3 tokozás miatt.
Nem muszáj hitelt adnotok a leírtaknak, csak a tapasztalat beszél belőlem, mivel valamikor aktív részese voltam a stabilizátor IC-k gyártásának, tesztelésének, jellemzésének.
-
And
veterán
válasz
CPT.Pirk
#10700
üzenetére
A bemeneti fokozatot nem szokták nagyon elbonyolítani, 1 MHz-re előosztó sem kell, jelformálónak meg egy gyorsabb op-amp vagy direkt komparátor célra készült IC (pl. a régi uA760) is használható.
A pontosságra meg sejtettem, mennyire gondoltak komolyan a feladat kiagyalói, de legalább hivatkozhatsz arra, hogy ez azért nem annyira egyszerű. Nem is lehetetlen természetesen, a megadott tűrés még messze van a rezgőkvarcok elméleti lehetőségeitől, csakhogy ezt házi körülmények között nehezebb tartani.
#10699: Én nem félnék annyira a 9V-os teleptől. Készítettünk már hasonló alapkomponensekből ennél bonyolultabb műszert (analóg chopper-es erősítőfokozatokkal, gyors ADC-vel, 4 MHz-en működő kontrollerrel és 2x8-as LCD-vel). Az összes fogyasztása 11 mA lett, ami az alacsony sajátfogyasztású LDO-knak és a jobbfajta szárazelemek kapacitásának köszönhetően elég hosszú üzemidőt biztosít. (Ennek az áramkörnek az első próbanyákja volt belinkelve a #2073-as hsz-ben.)
![;]](http://cdn.rios.hu/dl/s/v1.gif)
De ezek az ismeretek nem olyanok, mint a biciklizés, az emberek még el is felejtik, az agynak az a zónája rozsdásodik, megjelennek a bad sector-ok.
Új hozzászólás Aktív témák
ekkold- AMD K6-III, és minden ami RETRO - Oldschool tuning
- iPhone topik
- Hardcore café
- Luck Dragon: Asszociációs játék. :)
- AliExpress tapasztalatok
- AMD Ryzen 9 / 7 / 5 9***(X) "Zen 5" (AM5)
- Kazy Computers - Fehérvár - Megbízható?
- sziku69: Fűzzük össze a szavakat :)
- Kerékpárosok, bringások ide!
- Honda topik
- További aktív témák...
- DELL G2724D / Samsung Odyssey G5 1440p 165hz árak leírásban.
- Asus RTX 4070 12GB DDR6X - DUAL-RTX4070-O12G-EVO-DLSS 3 Garancia
- Apple iPhone 14 128GB, Kártyafüggetlen, 1 Év Garanciával
- Apple iPhone 14 Pro Max 128GB, Kártyafüggetlen, 1 Év Garanciával
- Új Apple iPhone 16 Pro 128GB, Kártyafüggetlen, 3 Év Garanciával
- Országosan a legjobb BANKMENTES részletfizetési konstrukció! Dell G15 5530
- BESZÁMÍTÁS! Apple MacBook Pro 14 M4 MAX 36GB RAM 1TB SSD garanciával hibátlan működéssel
- BESZÁMÍTÁS! CSAK KIPRÓBÁLT! ASUS ROG Ally X (2024) 1TB kézikonzol garanciával hibátlan működéssel
- Telefon felvásárlás!! iPhone X/iPhone Xs/iPhone XR/iPhone Xs Max
- DELL PowerEdge R640 rack szerver - 2xGold 6138 (20c/40t, 2.0/3.7GHz), 64GB RAM,4x1G, H730 1GB, áfás
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
Cég: PC Trade Systems Kft.
Város: Szeged
