Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
Kernel
nagyúr
válasz dewil666 #42049 üzenetére
A lehetőség meglenne, simán harmadolni kell a kapott értéket, de nem véletlenül ajánlott ilyenkor külön ellenállásokat betenni.
A LED-ek nyitófeszültsége szórásokat mutathat, ennek következtében nem biztos, hogy egyformán fognak világítani. Vagyis nem egyformán oszlik meg rajtuk az áram, amit a három külön ellenállás viszont garantálna.
De az is lehet, hogy szerencséd van, és szemre mégis jó lesz. Kínai zseblámpáknál is megfigyelhető, hogy simán párhuzamosan kötnek sok LED-et és (többnyire) egyformán világítanak. Ott is akadnak kivételek.
Ahol trollok hangja többet ér, ahol a kiskirály, mint kutyával beszél? A fórum szakmai támogatását befejeztem.
-
Lompos48
nagyúr
-
And
veterán
válasz dewil666 #42134 üzenetére
Ellenállással nagyon nem szerencsés egyetlen lítiumion vagy -polimer akkuról (fehér) teljesítményledet hajtani, mivel a led nyitófeszültsége nagyon közel van az akku névleges feszültségéhez, a kisütés utolsó szakaszában konkrétan már a nyitófeszültség tartománya alá merül az akku. Azaz a végén led nem nagyon fog világítani, illetve túlságosan változni fog a led árama - és ezzel fénye - a teljes kisütés folyamán. Tisztességes módszer erre egy kapcsolóüzemű ledmeghajtó lenne, és ez más akkufeszültség-tartományra is igaz, mivel soros ellenállással nem lehet jó hatásfokkal ledet meghajtani. Mellesleg egy 3W-os led árama 1A körül van, ez egy telefonakkuról járatva még a lehető legjobb hatásfokkal is csak meglehetősen rövid üzemidőt jelent (akkukapacitástól függően és nagyságrendileg 30..60 perc), ha a led teljes fényerőn világít.
[ Szerkesztve ]
-
Kernel
nagyúr
válasz dewil666 #42136 üzenetére
700 mA driver: http://www.ebay.com/itm/111294282314
A fotón több látható, de itt 1 db kör alakú panel képezi az árut.

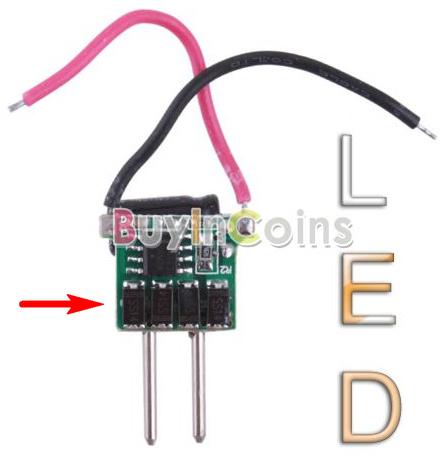

300 / 450 / 600 mA driver: http://www.ebay.com/itm/370896622046
De ezek alapból 12 V AC bemenetűek, van rajta egy Graetz-híd, amit ki kell hagyni, utána a rajta lévő IC-nek már elég az akku feszültsége is, ha jól tudom:
Vagy érdemes érdeklődni a zseblámpás topikban, gondolom ott tudnak ajánlani drivereket, ami biztosan jó:
[ Szerkesztve ]
Ahol trollok hangja többet ér, ahol a kiskirály, mint kutyával beszél? A fórum szakmai támogatását befejeztem.
-
Kernel
nagyúr
válasz dewil666 #42355 üzenetére
Igénytől függ, egyszerűbb gyári hangdobozoknál is elintézik egy kondenzátorral a magas leválasztását, mély pedig megy direktbe. Ez ugyebár azon alapul, hogy a mély úgysem tud magasat produkálni, természetéből adódóan.
Ha már közép is van, elvileg ott is lehetne hasonlóan gondolkodni, ha egyszerűsíteni akarunk és kompromisszumot kötni. Nem egy szakszerű megoldás, de én is használtam egy időben, hogy a közepet is csak egy kondenzátorral választottam le. Persze nagyobb kapacitással, mint a magasat. Erre is lehetne mondani, hogy a közép úgysem tud magasat tolni, természeténél fogva.

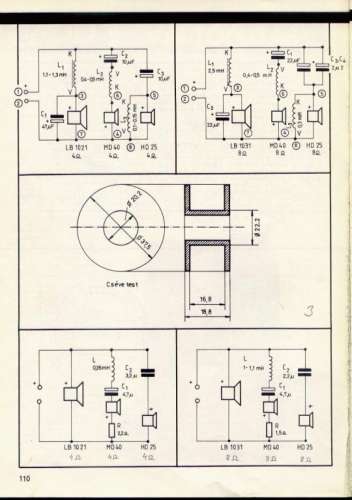

De azért ilyeneket nem nagyon illik javasolni, ezért néhány gyári rajzot is mutatnék, hogy szépítsem a helyzetet:
Fent az Orion HS280, lent a HS282:
Ahol trollok hangja többet ér, ahol a kiskirály, mint kutyával beszél? A fórum szakmai támogatását befejeztem.
-
Kernel
nagyúr
válasz dewil666 #42357 üzenetére
Ami a rajzon szerepel, azzal a kitétellel, hogy a gyárilag spórolásból alkalmazott elkó helyett "rendes" unipoláris kondenzátort illik betenni.
Azt is jó tudni, hogy hangváltót normális esetben egyedileg kell méretezni, az adott hangszórókészlethez és dobozakusztikához, mérőmikrofonnal is ellenőrizve. Tehát minden ilyen megoldás, amit külön lett összetákolva, hasraütés-alapon, valójában favágómunkának számít.
Így sajnos hiába van egy kész rajz, más hangszórókkal az már nem ugyanazt az eredményt adja, esetleg utólag variálni kell az alkatrészek értékével is, ami fülre érdekes vállalkozás, itt csak saccolgatni lehet.
(#42358) Speeedfire
Minél nagyobb legyen, hogy ne okozzon felesleges terhelést, ugyanakkor elég kicsi ahhoz, hogy kellő időn belül elvégezze a töltést, ezt leginkább kísérletezéssel lehet belőni, kezdve talán egy 100 ohmossal.
Ahol trollok hangja többet ér, ahol a kiskirály, mint kutyával beszél? A fórum szakmai támogatását befejeztem.
-
Kernel
nagyúr
válasz dewil666 #42368 üzenetére
8 Ω-os sugárzókhoz 8 Ω-os hangváltó kell, legalább ehhez érdemes ragaszkodni, ha már az úgysem tartható be, hogy pontosan a hangszóróhoz tervezett hangváltó legyen.
Egyébként túlzottan eltolódhatnak a keresztezési frekvenciák, vagy akár túl is terhelődhet a magassugárzó, mivel például a 4 Ω-os váltóban nagyobb kapacitású kondi van, mint kellene a 8 Ω-os magashoz. De a középpel is lehetnek gondok.
[ Szerkesztve ]
Ahol trollok hangja többet ér, ahol a kiskirály, mint kutyával beszél? A fórum szakmai támogatását befejeztem.
-
Kernel
nagyúr
válasz dewil666 #42373 üzenetére
A piezo maga is egy kapacitív terhelés (kondenzátorszerű alkatrész), ami csak a magasabb frekvenciákon kezd el áramot felvenni lényegében, így hangváltó nem szükséges hozzá.
Csak azért szoktak vele sorosan kötni kondenzátort vagy ellenállást, hogy csökkenjen az esetleg túl nagy intenzitása, csörömpölése. Kondenzátorral tovább lehet vágni róla az alacsonyabb frekvenciákat, vagyis mintegy feljebb hangolni. Ellenállás pedig halkít rajta, minden frekvencián.
Egyébként nem úgy fogalmaznék, hogy a kondi nem jó megoldás, csak az van, hogy szimpla kondenzátorral kevésbé meredek a vágási görbe, mint CL-szűrővel.
A kettő funkciója nem felcserélhető, kondi helyett nem jó az ellenállás, mert utóbbi nem szűri le a mélyebb frekvenciákat, tönkremegy a sugárzó (mármint a klasszikus, dinamikus magassugárzó nem köthető be kondi nélkül).
Piezónál más a helyzet, mert az magának szűr lényegében, nem árt neki a mélyfrekvencia.
A hangváltókat dinamikus hangszóróhoz szokták tervezni, bár ez nem jelenti, hogy nem működteti a piezót is (ártani nem tud neki), de az eltérő impedanciaviszonyok miatt nem biztos, hogy úgy fog szólni, ahogy szeretnénk.
Ahol trollok hangja többet ér, ahol a kiskirály, mint kutyával beszél? A fórum szakmai támogatását befejeztem.
-
Kernel
nagyúr
válasz dewil666 #43499 üzenetére
Ha annyira ragaszkodsz pont ahhoz a ventilátorhoz (amit ilyenkor már kidobni szokás), esetleg másikból lehetne bontani alkatrészt, panelt. Ilyen építésbe rutinosabbak sem vágnak bele.
Ahol trollok hangja többet ér, ahol a kiskirály, mint kutyával beszél? A fórum szakmai támogatását befejeztem.
-
ffodi
veterán
válasz dewil666 #43499 üzenetére
A bekeretezett alkatrész egy 0 Ω-os ellenállás, egy jumper, vagyis tekints rá úgy mint egy "folytatólagos" vezetőpályára. Épp emiatt, ha a multiméterrel rámérsz a két végére, akkor az az elvárás, hogy sípoljon, tehát azzal minden OK.
Most őszintén, szerintem nincs értelme ezzel sokat tökölni, utánépíteni meg főleg nincs.....be kell menni a boltba és venni egy másik ventit néhányszor 1k-ért. (vagy még ennyiért se)
Hopp kicsit lemaradtam a válasszal, nem láttam hogy van köv. oldal....
[ Szerkesztve ]
"A minőséget régen gyártották, ma már csak biztosítják." Magassy I. axiómája
-
Kernel
nagyúr
válasz dewil666 #44393 üzenetére
Véletlenül nekem is van egy ilyen mérlegem, és valóban kellemetlen, hogy a 3 V-os gombelemet aránylag hamar leszívta, azonban én másképp oldottam meg.
Szétszedés után a belsejében helyeztem el egy elemtartót, 2 db AA alkáli elemmel.
Nem tudom, hogy 2 vagy 3 év telt el azóta, de a mérleg működik. Így nem igazán nevezném hátránynak, hogy az elemcseréhez (majd valamikor) szét kell szerelni a mérleget. Viszont továbbra is mobil, nincs tápegységhez kötve.
Ilyesmi, csak az enyém vezetékes:
Egyébként az érdekesség kedvéért, személymérleggel is így jártam, ami egy üveglapos formátum, alján lapos műanyag tokban van az elektronika.
Ebbe egy régi mobiltelefon Li-ion akkuját építettem, ami épp elfért benne. A gombelem üregébe vezettem ki két szál drótot, ahol majd a töltővel rá tudok csatlakozni, de ez is nagyon megmakacsolta magát, mert azóta nem akar lemerülni.
Ez amúgy 2 db 3 V-os gombelem részére tartalmazott üreget, de már gyárilag is csak 1 db volt bekötve. Mivel úgy nézett ki, hogy 3V vagy 6V mindegy neki, ezért próbálkoztam a Li-ion akkuval, ezzel is rendesen működik.
[ Szerkesztve ]
Ahol trollok hangja többet ér, ahol a kiskirály, mint kutyával beszél? A fórum szakmai támogatását befejeztem.
-
Kernel
nagyúr
válasz dewil666 #44397 üzenetére
Elég furcsának tűnik, a 3V-os elem is nyilván merül, szerintem 2,4V-nál is illene működnie.
A feszültség csökkentése nem jelenthet problémát egy ilyennel, vagy a bármelyik szaküzletben kapható 7805 segítségével, csak a kimenetére sorba kell kötni még 3 db diódát, amin esik nagyjából 2,1V, illetve a biztonság kedvéért ráterhelni még egy ellenállással is, a diódák után, mivel kikapcsolt állapotban a mérleg áramfelvétele csekély, olyankor kevesebb esik a diódákon is.
Plusz még egy 10-100 mikrós kondi párhuzamosan az ellenállással.
Vagy a sokszor említett áramkör, csak ez már ágyúval verébre, nincs szükség ekkora áramra.
Ahol trollok hangja többet ér, ahol a kiskirály, mint kutyával beszél? A fórum szakmai támogatását befejeztem.
-
Jim Tonic
nagyúr
válasz dewil666 #44397 üzenetére
Az az igazság, hogy én 5,7 V-os töltőkre emlékszem, szóval ott valami gyanús nekem. Persze simán lehet, hogy kezdenek cserben hagyni az emlékeim, de azért többször is ellenőrizd, hogy jó-e az a töltő, mielőtt elpörkölsz valamit.
Alcohol & calculus don't mix. Never drink & derive.
-
Kernel
nagyúr
válasz dewil666 #44397 üzenetére
Előbb nem tértem ki az adapter kérdésére, nekem például néhány Siemens van ebben a kategóriában, ezek egyszerű, stabilizálatlan tápok, épp úgy működik, ahogy írtad. Ha és amennyiben valami LED-es kijelzőről van szó, aminek a bemeneti ellenállása nem túl nagy, ezt akár a multiméterrel meg is lehetne mérni. Ebben az esetben természetes, hogy terhelés hatására csökken.
Az akkunak viszont kisebb a belső ellenállása, mint egy ilyen tápadapternek, ezért az akku stabilabb ilyen szempontból.
A 7805 hivatalosan legalább 8 V bemeneti tápot igényel a stabil működéshez, de ilyen kis áramon, ami a mérlegnek kell, szerintem 7 V sem jelentene komoly gondot.
A kis áramigény miatt akár egyszerű Zener-diódás megoldás is szóba jöhetne mellesleg.
[ Szerkesztve ]
Ahol trollok hangja többet ér, ahol a kiskirály, mint kutyával beszél? A fórum szakmai támogatását befejeztem.
-
Batman2
őstag
válasz dewil666 #45251 üzenetére
A konyha mérlegben, ha 3V-os, akkor eredetileg egy lítium elem van, ami friss állapotban adhat olyan 3,4V-ot, kimerülve pedig lemegy olyan 3-2,7V-ig, már ha még működik róla a szerkezet.
Mindenképpen elemes táplálás esetében azért szokott bennük lenni valami tápegység, ami stabil feszültséget szolgáltat a finom elektronikának, így szerintem nem zavarja a 4V-sem, de ha biztosra akarsz menni, akkor sorba kötsz a táppal pl. egy 100ohmos ellenállást, ami korlátozza az áramot, ha zűr lenne.Ha 6V-os névleges feszültségű rendszerbe akarsz fogyasztókat tenni, akkor 6V-tal is kell számolnod, az ízzók is mind 6V-os feszültségűek, mint ahogyan a 12V-os rendszerekben pedig 12V-osak.
Az már más kérdés, hogy a 12V-os rendszerben is olyan 13,4V-on mennek az ízzók, mikor jár a motor, mint ahogyan a 6V-os rendszerben is magasabb feszültségen, olyan 6,8V-on.
De ettől még 6V-ra kell számolni.A névleges érték azt jelenti, hogy ahhoz képest egy tolerancia tartományon belüli eltéréssel még megfelelően működik a fogyasztó, mind felfelé, mind lefelé való eltéréskor.
Üdv.
[ Szerkesztve ]
Batman2 - Viva la Mercedes W123-200D 1979
-
Kernel
nagyúr
válasz dewil666 #45251 üzenetére
Van például egy üveglapos személymérlegem, aminél 2 db gombelem részére van fészek, de csak egy volt bekötve. Mivel az is hamar lemerült, beépítettem a belsejébe egy Li-ion telefonakkut, ami feltöltve 4,2 V. (Beraktam még két szál drótot is, amire majd rákötöm a töltést, 1-2 évente, remélhetőleg.)
Tehát ennél megkockáztattam (főleg a dupla fészek miatt kaptam "vérszemet"), hogy az eredeti 3 V táp felé mentem, nem is volt gond. De nem biztos, hogy minden ilyen szerkezetnél bejön.
Esetedben, ha nem akarnék kockáztatni, akkor egy Zener-diódával megfognám a tápot, ami ilyen kis áramfelvételen megfelelő megoldás, illetve a hálózati táplálás miatt is. (Akkunál nem jó, mert a Z-dióda árama folyamatosan szívná lefelé.)
3,3 V-os zener, kis árammal előfeszítve épp kb. 3 V-ra állhat be. Nem szükséges a névleges 3,3 V feszültségre felhúzni, a mérleg processzorának áramfelvétele így is elhanyagolható a Z-dióda árama mellett.
De ezt már te tudod, hogy mennyit ér meg az egész, mennyi kockázatot vállalsz be.
Felmerülhet az a kérdés is, hogy a tápegység mennyire szűrt és mennyire stabil feszültséget ad le, nem zavarja-e meg a mérleg elektronikáját? A Z-diódával párhuzamosan kötött 100-1000 mikrós kondenzátor ezen hatékonyan segíthet.
[ Szerkesztve ]
Ahol trollok hangja többet ér, ahol a kiskirály, mint kutyával beszél? A fórum szakmai támogatását befejeztem.
-
Kernel
nagyúr
válasz dewil666 #45659 üzenetére
Kettőhöz mindenképpen elég, mert az áramfelvétel 9 V-ról egyébként is kevesebb lesz, mint a 12 V-ra specifikált érték.
Ilyen alapon az sem kizárt hogy hármat elvisz, de legjobb lenne mérni.
Minél több ventilátor, annál kevésbé használható hozzá egyszerű potméter, vagy valami komolyabb huzalpotméter szükséges. Fix ellenállásokkal is lehet kísérletezni.
Ahol trollok hangja többet ér, ahol a kiskirály, mint kutyával beszél? A fórum szakmai támogatását befejeztem.
-
dudika10
veterán
válasz dewil666 #46191 üzenetére
Butaság lenne erre időt pazarolni.
Nem tudod kikerülni a külön hangszórókat, ha bármi értelmes eredményt szeretnél elérni (hadd ne részletezzem). Sehogy. Pont.Vegyél 10 000 forintért egy pár Genius 1250B-t (vagy 1255B-t), és egyből rá fogsz jönni, hogy a "nagyon szépen szól" sosem volt igaz.
Hogy tudnék egy trabant motort rászerelni a biciklimre, hogy ne kelljen külön autót vennem?
[ Szerkesztve ]
Prodipe Pro 5 aktiv hangfalpar elado.
-
Kernel
nagyúr
válasz dewil666 #46191 üzenetére
Kell hozzá egy kisebb fajta 2.1 végfok is.
A magassugárzók 1-1 kondenzátoron keresztül csatlakoznak, a hozzávaló kondi is ott szokott lenni az eredeti áramkörben.
Ahol trollok hangja többet ér, ahol a kiskirály, mint kutyával beszél? A fórum szakmai támogatását befejeztem.
-
kjani18
őstag
válasz dewil666 #46816 üzenetére
Ledekkel cca. 5W-ból tudnád ugyanezt a fényerőt elérni.
- fék lámpa 3W
- rendszám megvilágító 1W
- műszerfal együtt 1W
de ezt gyakorlatban kell kipróbálni, kicsit soknak tűnik...Olvasd el, benne van a megbízhatóságom is! https://logout.hu/bejegyzes/kjani18/uzletszabalyzatom.html
-
mezis
nagyúr
válasz dewil666 #47752 üzenetére
A helyzetjelzőket talán ilyesmivel a 12V-osat.
(Ha a tompítottad fűti a helyzetjelzőt, akkor az nem lesz hosszú életű.)
[ Szerkesztve ]
mezis
