Sokimm
senior tag
válasz
Kernel
#62913
üzenetére
Nos megjött a várvavárt csomag, csak elakadtam, amiben szeretném a véleményeteket kérni.
Az akksik (5db): 18650 15A
A balancer a túltöltés ellen véd (elfűti a betáp azon feleslegét, amit az adott cella már nem kér/igényel).
5S BalancerA CC CV stepdown-al a bemeneti korlátokat állítjuk be. CC CV töltő*
A charger akkor mi ellen is véd? 5S 15A Charger protection
Az alámerülés ellen pedig ez védhet: RC buzzer
Nem tudom összerakni a fejemben a kapcsolását ennek a pack-nak, kérlek segítsetek ebben.
A fogyasztás nem lesz több szerintem 5A-nál, de ha már vettem akksit, akkor olyat akartam, ami nem a tűréshatárán terhelődne, ezért lett a 15A folyamatos akksi véve.
-
#90088192
törölt tag
válasz
Kernel
#64591
üzenetére
En LED-es basszus "kijelzőt" raktam a hangszórómra, igaz csak 4W-os volt, de mar a LED is igen "komoly" teljesítmény vesztest okozott.
Mivel a kolléga nem írta milyen teljesítményű a hangfal én ebből indultam ki, elnézést. Ennyi, a többi a tietek
Különben pont ezen agyaltam zuhanyzás közben, és kb hasonló ötlettel jöttem elő mint az első, csak a feszültség szint nem volt tiszta, ezert kezdtem aggódni. A másodikon is agyaltam, de mivel a feszültséget nem tudtam, így szinten zenész, meg úgy nehéz belőni a nyitófeszültségeket a kivezérléshez, ha nem tudom mihez
, csak azt tudom, hogy logaritmikus skálán kéne mozognia ![;]](//cdn.rios.hu/dl/s/v1.gif)
Különben
-
válasz
Kernel
#64583
üzenetére
A jelforrás is mono, illetve stereo, de a két sáv egyforma, szóval ez nem lenne akadálya a közösítésnek, kizárólag azért akartam ezt, mert írták valahol, hogy terheletlenül tönkre mehet, míg volt, ahol 32ohmos ellenállást javasoltak műterhelésnek.
Ha azt mondod, hogy nem árt neki, ha nincs rákötve semmi, akkor ez leegyszerűsíti a dolgom, köszönöm szépen a segítséget! -
veze
őstag
válasz
Kernel
#64577
üzenetére
ok, ok, csak azért kérdeztem mert ha a meghuzó feszültség egy AC 230V/DC12 voltos átalakírón keresztül DC 12 Volt , akkor ha rövid idegig tartó áramkimaradás van ( 1sec, vagy 0,5 sec ) akkor a tápokban lévő kondi miatt (ennek nagyságától meg a relé áramfelvételétől stb függően) nem biztos hogy az öntartórelé abban a pillanatban leold ( csak mondjuk 1,3sec mulva) ezért nem enged el abban a pillanatban amikor az áram kimaradás ilyen rövid időre bekövetkezettt és nem fog nekem jelezni ezáltal hogy volt egy pillanatnyi áramkimaradás. (pl hangjelzéssel , amit működtetésbe léptet egy Li ion akkuról táplálva ha elengedett)
Miközben nekem az ilyesmire is reagálnom kellene és tudnom kellene róla még akkor is ha épp nem figyeltem..
még nem mélyedtem bele a dologba jobban, de meg kell csinálnom, mielőtt egy nagyobb szívás lesz belőle éjjel, ezárt gondoltam AC230 voltos relére , ahol nincs olyan puffer mint a DC kondi -
moha21
veterán
válasz
Kernel
#64557
üzenetére
"Jó védelem az öntartó relé, ami áramszünet esetén elejt, visszakapcsolni csak manuálisan lehet. Már amikor ez nem jár egyéb hátránnyal."
Én jómagamnak egy mágneskapcsolót raktam be egy időrelével. Áramszünet esetén ugye elejt a MK és beállítom, hogy csak x idő múlva húzzon meg az MK az időrelé segítségével. Persze léteznek kifinomultabb módszerek is, de ez filléres és jó megoldás. Zivatar közben, mikor folyton elmegy és visszatér a feszültség mindenféle tranziensek kíséretében, az ellen egész jó. Persz ezen kívül túlfeszültséglevezető is került az elosztóba, mert olcsón jutok hozzá.
-
Teasüti
nagyúr
válasz
Kernel
#64563
üzenetére
Lefekvés előtt még azon filóztam az adatlap olvasgatása közben, h hol van megadva mekkora ellenállások és hőmérsékletek vannak specifikálva.
Aztán látok egy olyat, h short-circuit fold back current 1A.
Gondolom ha rövidre zárom, akkor a chip fogja elfűteni ezt az áramot, bár nem tudom mit jelent a fold back.
Viszont gyanús nekem, h az usb lehet fordítva van bekötve, talán ezért nem reagál a rákötött telefon és ezért melegszik a mikrovezérlő.
Neten hirtelen nem találtam olyan pinout rajzot, aminek értettem volna a perspektíváját (female, male szemből nézve). Felülről nézve ez a pozitív a footprint szerint, amivel terveztem. Lehet ezt nagyon csúnyán megszívtam. Így megkérhetnélek, h rá tudnátok nézni a tervrajzra, hogy jó-e az usb port polaritása? Lehet át kell forrasztanom az aljára, ha nem akarok új lapot gyártatni. -
darvinya
titán
válasz
Kernel
#64557
üzenetére
Egyébként más esetben azzal szoktak védekezni, hogy az ő rendszerük nem rögzített hibát.
Ha tényleg működne kisfogyasztónál a rendszerük, akkor nem jönnének ki évente digitális villanyórát leolvasni, még havi leolvasásos bemondást sem kellene.
Ők csak elosztó trafóig látnak, azaz még azt sem, inkább mikor elszálló trafó löki meg hálózatukat, és ezt észlelik. -
#64544
szabifotos
senior tag
Kernel
#64399
szabifotos
senior tag
válasz
Kernel
#64399
üzenetére
Köszi nektek a segítséget, elkészült a fúró. Egy probléma merült még fel bennem. 8-9A-t vesz fel folyamatosan. 1-1 pillanatig 12-14A-t is felvehet ha hirtelen meghúzom a ravaszt. A celláim viszont csak 10A-t tűrnek a gyári adatok szerint, szóval nem tudom egy keményebb anyagba való ütvefúráskor mekkora áram folyhat. Erre még majd rá kell mérnem.
-
válasz
Kernel
#64524
üzenetére
Én az izzólámpát utoljára kb. 30 éve láttam utoljára így leírva, és hallani sem hallottam kb. azóta. Izzóként szoktam hallani. Az ilyen összetett szavak előbb-utóbb le szoktak rövidülni. Így lesz az "izzó" másodlagos jelentése "foglalatba csavarható (körte/gyertya alakú) világító eszköz", aminek a leddel szerelt változata a ... Nem írom le.
Bocs a sok off miatt, befejeztem! -
#90088192
törölt tag
válasz
Kernel
#64524
üzenetére
A fold-0 közti kapcsolatra is leold hiszen egy párhuzamos arámút(MEN link) amin simán mehet 30mA környéke, vagyis ha van fogyasztó működése közben akkor fold-0 kontaktra is leold.
Ezert érdeklődtem a kapacitásokról amik a földre vannak bekötve, hiszen áram folyhat át rajtuk ami okozhat ilyen problémát, ha nagyobb a feszültség pl.
-
-
kmisi99
addikt
válasz
Kernel
#64474
üzenetére
Kimértem az ellenállást, szerencsére nem szakadt, viszont az általad küldött kapcsolási rajzon 2W-osként van jelölve, viszont a fizikai mérete alapján 0,5W-os egyértelműen. Vagy a fizikai méret az nem mérvadó? Mert én az alapján vettem meg az ellenállást, szóval 0,5W-ost vettem.
-
válasz
Kernel
#64506
üzenetére
"Magyarban szoktak kitalálni mindenféle agyatlanságokat, ld. kockatáp "
Idén, a magyarok képesek kockasajtnak hívni egy háromszög alakú sajtot, ami egy kör alakú dobozban van.Értem az álláspontodat, a magam szakterületén én is érzékeny vagyok rá, ha vki nem szakkifejezést használ.
De akkor például mi a helytálló neve pl. a villanytűzhelynek, amiben nincs tűz? Vagy a filmforgatást hogy hívják azóta, hogy a kamerában nincs film, és nem is forog benne semmi?
Tudomásul kell venni, hogy a nyelv fejlődik, bizonyos szavak a köznyelvben változáson mennek át. Néha az eredeti jelentésétől teljesen eltérő jelentést kapnak, vagy jelentéstapadás jön létre.
-
#90088192
törölt tag
válasz
Kernel
#64491
üzenetére
Hello
Egy két dolog eszembe jutott amint olvastam a leírásod, az IR teszter pl kötelező tartozéka a villanyszerelőnek, anélkül nem engednek dolgozni, a másik a tápegységről jutott eszembe, sokszor latom, hogy a a földelt megoldás eseten, egy-egy kapacitással csatlakoztatják a fázis meg a 0-at a földhöz, erről tudnál egy kicsit többet mondani, ha jól értelmezem, ez egyfajta védelemként funkcionál ha bárhol a szekunder oldalon megemelkedne a feszültség.
-
-
válasz
Kernel
#64491
üzenetére
Van egy ismerősöm, aki szerintem ért hozzá, lehet megnézetem vele. Azzal nem veszítek semmit. Gyári, még a laptoppal együtt kapott tápegységről van szó, üzemel már vagy 6 éve, elég sokat.
Utángyártottat érdemes venni? Mit kell nézni rajta, hogy megfeleljen a követelményeknek? A mostani egy PA5035U-1ACA típusú.
-
kmisi99
addikt
válasz
Kernel
#64408
üzenetére
Itt egy folyamatábra képekkel minden vacakkal, pont a tv-m táp paneljének javítására.
Ez alapján pillanatok alatt kiderült, hogy a D210-es dióda valóban zárlatos, de a leírás azt mondja hogy a MOSFET Q501 et is ki kell méricskélni.
De a Q501 et kimértem ahogy a leírás mondta és nem sípolt be a multiméter. Bár nekem külön van a multiméteren a dióda és a sípolós mérés nem tudom ez számít e.
-
kmisi99
addikt
válasz
Kernel
#64404
üzenetére
Na találtam egy folyamatábrát pont ennek a nyáknak a javítására és már rögtön az elején egy dióda zárlatba is ment, szóval nem csak ez a kondi halt le, ha lesz időm mindent kimérek amit a folyamatábra mutat majd, mert a folyamatábra szerint mosfet is esélyesen zárlatba ment.
A mosfet a leírás alapján nem zárlatos, (mosfet-et lehet úgy mérni multiméterrel, hogy be van forrasztva?)
A multiméteremen külön van a dióda és külön a sípolós mérés, elég csak kisípolni? -
-
didyman
őstag
válasz
Kernel
#64396
üzenetére
Nem tudom, hány ilyennel találkoztál
Alig néhánnyal.
Ha a a source ellenállás el van égve (ha arra gondolsz védőellenállás alatt), akkor ott a FET nem élte túl, a képen meg gyanúsan látszik ott egy apró folt. A kondi nem viheti el azt az ellenállást, hiszen a GND-re csatlakozik mindkettő. Az kizárólag akkor ég el, ha a FET-en akkora áram folyik, amit a PWM vezérlő már nem tud többé korlátozni. A gond az, hogy mindegy, mitől ég el az ellenállás, ha elégett, akkor biztos, hogy meglehetősen nagy feszültség esett rajta, és vagy az, vagy az elégés után ott megjelenő közel pufferfeszültség a PWM védelmének bemenetén keresztül még akkor is, ha van ott valamekkorka ellenállás, rendszerint tönkreteszi az IC-t. -
#64400
tordaitibi
veterán
Kernel
#64397
-
#64398
szabifotos
senior tag
Kernel
#64394
szabifotos
senior tag
válasz
Kernel
#64394
üzenetére
Igen, valóban beletettem és a bemenet van kivezetve egy DC csatlakozóra a töltéshez. Két áramkörös kapcsolóval kapcsolom, így nem terheli, csak használatkor az akkut. Erre a kapcsolóra van kötve az alarm buzzer is. Bár így ugye töltés előtt be kell kapcsolnom, de látom legalább az akkuk feszültségét töltés közben.
A védelem azért kellene mert volt már olyan eset, hogy a modul meghibásodása esetén, a kimeneten megjelent a bemeneten lévő 19V, ami ha nem veszem észre, szép tűzijátékot okozhat. Ezért gondoltam biztosítékot tenni a kivezetésekre.
Köszi a válaszokat, akkor a hővédelemmel lehet nem szenvedek, úgyis kicsi a hely az akku házában...
-
darvinya
titán
válasz
Kernel
#64341
üzenetére

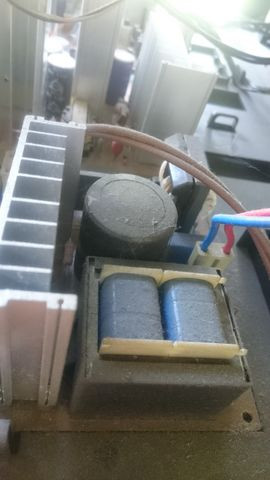

Hangszóró csatoló 1000uF, s hallható zaj csökkenés, hogy ki lett cserélve egy stabil 1000uF/16V-ra.
Arról nem is írtam, hogy ami benne volt 1000uF/10V, miközben táp 15V-os.
33uF/10V ebben a rendszerben, ami elég fura 15V-is tápnál (greatz híd után mérve).BA5406-os amp rendszeres, aminél elég fura kialakítás.
Szívesen átalakítanám, hogy jobb legyen, s kevesebb zajt produkáljon és legyen fülhallgató kimenet is.Tudsz ehhez jobb áramköri rajzot?
-
veze
őstag
válasz
Kernel
#63956
üzenetére
Ha a kézi egység K hőelemét egy rexc100-ra kötöm pl egy hasonlóra [link] és a fütését a rexen beállított hőfok igény szerint ( PID üzemmódban) ez kapcsolgatja , akkor gyakorlatilag meg van oldva így is a hőfokszabályozás, vagy rosszul gondolom?
Esetleg ha szükséges még kalibrálhatom is egy multiméter hőfokmérését alapul véve etalonnak. -
#64202
terapeuta007
aktív tag
Kernel
#64200
-
#64199
terapeuta007
aktív tag
Kernel
#64198
terapeuta007
aktív tag
válasz
Kernel
#64198
üzenetére
nah megvan a képlet bár olyan sokat nem fog érni ha belovom 50hzre mert ugyis 20%ot ugrál a freq. osze visza.
most témavaltas
azt még mindig nemtom hogy miért nem lehet zaj nelkul megcsinalni kozos 4,8v akkurol a kiserositot
3 centi rohad vastag kábellel is oszekotottem már őket jack dugo nelkul direktbe forrasztottam. de zúg cincog mint állat. naon picit hasonlit ahhoz mint amikor szamitogepen áthallatszik a(proci?) zaj a fülhalgatora. de ez rohadt hangos és nem is ugy szol ahogy kell elöbb kitorzit asszem.most szerinted probaljak egy masikfajta bt modult venni, vagy
vegyek 2db[link]
ilyet és az egyiknek bt részéről meghajtom a masik bemenetét is meg saját magát is.
csak lehet hogy kell vmi erősítés a 2. erosito bememete elé. egy tranzisztor vagy egy LM386. -
#64196
terapeuta007
aktív tag
Kernel
#64194
terapeuta007
aktív tag
válasz
Kernel
#64194
üzenetére
mondjuk egy telefontöltőnek nem lesz baja a #korulbelul#.60 hz-től?
amugy a trafo méretezésbe mily módon szól bele a frekvencia? mármint ez a nagyjából 20%os freq. növekedés a nagyjából 50hz hez képestitt ami a rajzon van multivibrátor abban hogy kéne számolni a frekvenciáját?van egy RC rendszer ami meghatározza a freq-et. mosfetenként 1kondi és 1(vagy2?)ellenallas.
van olyan rajz ahol raknak diodákat a drain(ek) és a source(ok) közé. ez miben segít? hatásfok? védi a fesz csúcsoktól a mosfetet?
tordatibi:
azt tudom hogy a negyszögjel az mindenhez jo kivéve a motoros gépeket.
nem mondtam hogy szinusz kell. csak azt hittem azt csinál. bár sejthettem volna hogy nem ilyen egyszerű. -
#64165
tordaitibi
veterán
Kernel
#64163
válasz
Kernel
#64163
üzenetére
""Alkalmatlan tápegységre viszont (feszültség, terhelhetőség) nem terhel rá a laptop, nem használja, ezáltal véd a szakszerűtlen alkalmazás ellen.""
igazad lehet de szerintem ez az egész egy marhaság, a laptoptöltők 99%-a 19V minimum 3,5A úgyhogy itt az egész a szívatásra megy ki, vegyél gyári töltőt, vidd szakszervizbe stb.
Kb. mint a CAN bus a gépkocsi generátoron, néztem mint Rozi a moziba amikor egy ilyen Fordot hoztak hozzám, vadiúj generátort vettek rá nem mondom mennyiért, közelítőleg egy üzemképes régi autó ára amin még 2 év műszaki is van, és a töltés továbbra is vacakolt. Egy kontakthibás buszcsatlakozó miatt amit 400 forintból javítottunk meg...
Ami a legnagyobb poén, ha simán kihúzod-elvágod nem kötöd be a buszrendszerbe a generátort, akkor vígan működik a szabványos 14-14,4V töltőfeszültséggel tökéletesen, de ha a busz meghülyül akkor leveszi a töltést.A laptoptöltőkre visszatérve, végre évtizedek utáni szívásokkal után áttértek a mobil és tablet, valamint a hordozható perifériák gyártói a kb. 1000 féle abszolút nem csereszabatos töltőcsatlakozóról a 2 féle micro usb és az usb C csatira, erre itt a laptopmizéria, van ugyan otthon 5 darab töltő, hibátlan ,kompatibilis, töltené is évekig de növeljük csak az elektronikai hulladékot mert csakis a saját kis eprom adatokkal hajlandó életre kelni. Bravó.
Bocs a kirohanásért, nem ellened volt csak úgy kijött.
-
-
rostiron
őstag
válasz
Kernel
#64143
üzenetére
Ezen a gép semmit nem csinál. Tehát ha jól értem kell a középső tüske bekötése mindenképp.
Hogy tudnám kideríteni, hogy csak az aljzat sérülése miatt nem csinál semmit a gép ?Az a fura hogy mérhető a feszültség az alaplapra csatlakozó dugón.
Azt hiszem egy led van még a táp aljzaton, az se világit.
Sérülhetett a táp, ha a dugóján mérhető a feszültség ?
-
-
válasz
Kernel
#64095
üzenetére
Köszönöm szépen a részletes választ!
Ez szerintem nagy teljesítményű, mert elég jó fénye van (egyébként Lidl-ös Livarno izzóról van szó), és látszik benne 3 dudor:
Ebből gondolom, hogy 3 led lehet benne, vagyis a 9V-os, de akkor viszont nem értem, hogy 3x3,3V=9,9V nyitófeszültség mellett hogy tud már 8,4V-ról világítani?
-
válasz
Kernel
#64089
üzenetére
Nem, én úgy értem, hogy az enyémeknek csak két kivezetése van! Alá nem tudok nézni, mert nem akarom leszedni őket a heatsink-ről.
Amit linkeltél, azon a ledek nincsenek sorba kötve, hanem úgy kötöd, ahogy jól esik, nem?
Kipróbálom akkor 20mA-el. Nem kevés az ekkora fényerejű lednek?Ha van egy dugasztápom, amire 12V, 100mA van írva, és direktben rákötöm a 4 ledet párhuzamosan, az 25mA/led. Használhatom én ezt a tápot áramgenerátornak? Vagy mi fog történni? Leég a táp?
-
válasz
Kernel
#64086
üzenetére
Nem pont ilyennek látom. A tokon belül halványan látszik a 3 led, gondolom sorba vannak kötve, mert Li-ion akksival próbálgattam, egy cellával meg se mozdulnak, két cellával (kb. 8,4V) már szépen világítanak.
Átkötöttem őket párhuzamosra, és 8,4V-on a 4 leden kb 25mA áram megy át.
Próbaképpen 3db cellával is lemértem (12,6V?), kb. 1,2A-t (kb 300mA/led) vettek fel. Ez utóbbi gondolom nem túl egészséges áramkorlát nélkül, csak a mérés erejéig kapcsoltam rá.
A ráírt 3,5W / 33mA adatokból nem lehet nagyjából kiszámolni a ledek terhelhetőségét? -
#64072
terapeuta007
aktív tag
Kernel
#64071
-
Bazsy
aktív tag
válasz
Kernel
#64027
üzenetére
Írtam köznapi áramot is mert visszadugtam a ventit és elvagtam egy kábelt és bekötöttem sorba a multimétert. Ment a venti közben és végig 0.06A volt. A potméter nem a venti kábelen van hanem egy másikon csak nem tudtam hogy befolyásolja-e a ventit, de akkor ezek szerint csak a mikrohullámú elemet.
Néztem egy Papst 514F ventit 24V 1W. Szerintem még erősebb is lehet a kisebb áram ellenére mert nem kínai tucatcucc.
Ez szerinted jól passzol oda?
-
válasz
Kernel
#63976
üzenetére
Már mértem. Azért írok ide. Cseréltem már pár fülesen is kábelt, de ezt most nem értem
Ha simán rányomok egy fordított mikrofon/föld bekötést, nem jó.
A gyári kábel + fordító toldóval sem, illetve ha kiviszem 2db sztereo jackre, akkor sem.
Vagy nem szól az egyik oldala, vagy nincs mikrofon.A kérdés tényleg az, hogy valaki csinált-e már Xbox/PS4 -ről PC-re átalakítást, és ha igen, akkor van-e valami buktatója? Mert már csak arra tudok gondolni, hogy van valami apró információ, amit vagy tudok, vagy nem.
de most mar latom, és meggyógyítottad a vakot, újra látó lett
, csak azt tudom, hogy logaritmikus skálán kéne mozognia ![;]](http://cdn.rios.hu/dl/s/v1.gif)
Ha a a source ellenállás el van égve (ha arra gondolsz védőellenállás alatt), akkor ott a FET nem élte túl, a képen meg gyanúsan látszik ott egy apró folt. A kondi nem viheti el azt az ellenállást, hiszen a GND-re csatlakozik mindkettő. Az kizárólag akkor ég el, ha a FET-en akkora áram folyik, amit a PWM vezérlő már nem tud többé korlátozni. A gond az, hogy mindegy, mitől ég el az ellenállás, ha elégett, akkor biztos, hogy meglehetősen nagy feszültség esett rajta, és vagy az, vagy az elégés után ott megjelenő közel pufferfeszültség a PWM védelmének bemenetén keresztül még akkor is, ha van ott valamekkorka ellenállás, rendszerint tönkreteszi az IC-t.
