#73233
tordaitibi
veterán
DasBoot
#73230
válasz
DasBoot
#73230
üzenetére
Optocsatoló, a kimeneti tranzisztora polaritáshelyesen a nyomógombbal párhuzamosan.
Ez multiméterrel megállapítható.
A bemeneti leddel sorba akkora előtétellenállás (tápfesz. függő) hogy a minimális katalógus áramnál kicsit több legyen.
Nagyobbacska elkó sorosan, amíg feltöltődik, addig világít a led, kapcsol a kimeneti tranzisztor-->indul a vinyó.
Az elkó értéke kísérletezés tárgya, biztosan meglegyen az 1 sec.
Kell még 1 dióda ami a feltöltött elkót a táp megszűnésekor kisüti.
Ez így 4 alkatrész. Atombiztos.
Valamint azért favorizálom az optocsatolót mert ha nyomógomb bem testet vagy pozitívot kapcsol, kkor jobb elválasztani.
Én pc-t indítottam évekig optokapuval, mindn gond nélkül.A vinyó elindul, ha a gombot nyomva kapja meg a tápot?
Ha nem, akkor kell még egy késleltetés. -
KFORboy
senior tag
válasz
DasBoot
#73225
üzenetére

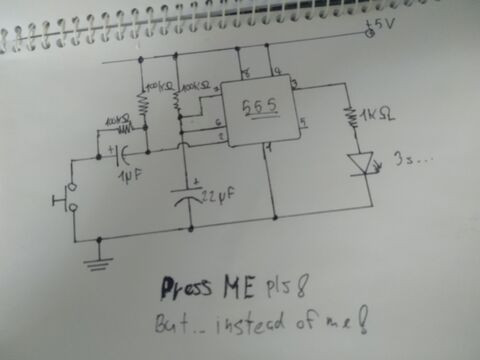

555 timerből ez is megvan, soft latch gomb, csak a gomb direktbe van kötve, egyetlen egyszer küld jelet amikor áramot kap, mivel elengedés nincs, kikapcsolás sem és kövi ciklus sem, az impulzus hoszt meg egy kisülő kondi adja.
Ha nagyon fapadosan akarja megoldani az ember, akkor két tranzisztor, kondi, pár ellenállás és talán egy diódából megvan az egész.
-
Kernel
nagyúr
válasz
DasBoot
#60884
üzenetére
Eredetileg azért lenne, hogy a töltés kezdetén, nagyobb áramon világítson a piros LED is, később csak a zöld.
De a két alsó dióda fordítva van, meg egyébként sem áll így össze, valahogy másképp lehetett. Például mindkét LED tisztán az 5,6 ohmon eső feszültséget érzékeli, csak az egyik nagyobb ellenálláson keresztül.
De akárhogy is volt, nem érdemes ilyen primitív áramkörökkel foglalkozni. Ezt a gyártók főleg azért csinálják, hogy a végletekig spóroljanak minden egyes alkatrészen, valamint egyrészt kihasználják a Ni-Cd akkuk strapabíró, hőtűrő képességét és/vagy nem is céljuk, hogy az akku és tulajdonosa nagyon jól érezze magát és túl sokáig használhassa a szerszámát.
(#60883) Csabesz666
Ha az EN láb fel van húzva, akkor működnie kellene. Ott lehet engedélyezni, akár fixen, akár vezérelten.
-
Lompos48
nagyúr
válasz
DasBoot
#53497
üzenetére
Így rendben van! Az előző fogalmazás akár kissé kétértelműnek tekinthető. Úgy tűnik, hogy a műszer a Hold állásban - ugye, a funkció nevéből spekulálva - "tartja" a feszültséget, ami veszélyes lehet.
Szerencse, hogy a legtöbb műszer ezt a funkciót gombnyomásra produkálja, a ki- majd bekapcsolással ez a funkció nem marad aktív.
-
Kernel
nagyúr
válasz
DasBoot
#53494
üzenetére
Kefét lehet csiszolni, hiszen az új is lapos végű, csak később kopik hozzá a kommutátorhoz.
Csak értelme nincs szerintem. Ebben a rövid életre tervezett kisgép kategóriában, ha már körtüzes, rendellenesen melegszik, szokatlanul nagy áramot vesz fel, lehet kidobni a hibás forgórész miatt.
Önmagában sem a kommutátor, sem a szénkefe túlzott kopása miatt nem produkál ilyen jelenséget, attól még menni szokott. Legalábbis én soha nem láttam ilyet, ami ilyen kis piszkálásoktól megjavult volna (nyilván próbálkoztam én is, mielőtt fel kellett adni).
Megtévesztő lehet például a kommutátoron tapasztalt beégés is, amikor naiv dolog azt hinni, hogy szépen felpolírozzuk és milyen jó lesz. Miután épp a menetzárlat, illetve körtűz égeti be ilyenkor.
Ez nem olyan, mint a nagy teljesítményű ipari motorok (vontatás és hasonlók), amit felszabályoznak, kommutátort tisztítanak és sokáig használják.
-
MasterMind
tag
válasz
DasBoot
#52847
üzenetére
Szívesen tenném, de a válaszából kifolyólag úgy érzem, hogy ha egy olyan bekötésről küldenék képet, amit Ön rakott össze, az jelen esetben is rossz lenne. Így ettől most eltekintenék. Megkockáztatom nem én vagyok az első, sem az utolsó amatőr, aki ezzel kacérkodott. Még élek és ez a fő.
"Be van fejezve a nagy mű, igen. A gép forog, az alkotó pihen." -
CPT.Pirk
Jómunkásember
válasz
DasBoot
#48133
üzenetére
Az egyik évkönyben (biztrosan 2000 utániban) van egy 5 vagy 6 oldalas írás, ami végigköveti a Quad erősítők életpájáját és kapcsolásait, különös tekintettel a 405-ös Quadra. Nekem az 1983 körüli kapcsolásból van két panelom, de leváltottam őket saját építésű JLH erősítőkkel.
-
Kernel
nagyúr
válasz
DasBoot
#44562
üzenetére
Már vagy 20 éve használok mozgásérzékelős világítást az előszobában, fürdőszobában, garázsban, de a tapasztalatok alapján a konyhába már nem került.
Mire gondolok itt: előszobában megállsz beszélgetni, nincs mozgás, jön a sötétség. Nyilván az időzítés függvényében. Egyébként persze nagyon kényelmes, hogy nem kell kapcsolgatni, de ezzel számolni kell, hogy mozgás nélkül megáll a dolog.
Szerintem legjobb először csak próbára venni egyet-kettőt, hátha nem válik be mindenhol. Vannak ilyenek is, de ezt személyesen nem ismerem:
