Lompos48
nagyúr
válasz
darvinya
#31357
üzenetére
Az IC 1. lába nem köthető a tápra! Ha keresgélsz a neten találsz alkalmazásokat, mint ez is:
A többi elem értékéhez nem szólok hozzá, gőzöm nincs, hogy mekkora szintekkel mit kell csinálnia az áramkörnek.
Egyébként a probléma felvetésekor illik bár egy rövid mesét mondani egy belinkelt rajz kapcsán.
-
Lompos48
nagyúr
-
Lompos48
nagyúr
válasz
darvinya
#31219
üzenetére
Ez lenne a jó párosítás BC108/BC109A vagy BC108C/BC109C.
A kiemelt betűjelek pont a beta szerinti osztályozást jelentik. Ennél a félvezetőcsaládnál (a PNPk esetében is igaz):
A - 125...250
B - 250...500
C - 500...1000 értékeket jelent a hFE (beta) paraméernél.A rádiót pedig árnyékolatlan, vagy rosszul árnyékolt/kötött kábelek miatt fogod sikeresen. Az ilyenek antennaként viselkednek.
Az elkók gyártója ebben az esetben nem oszt és nem szoroz, nem jelent semmit.
-
CPT.Pirk
Jómunkásember
-
Lompos48
nagyúr
válasz
darvinya
#31167
üzenetére
Trafóról egyenirányítva ≈50VDC jön le.
Ha kötődni akarnék, akkor megint a fuzsitusságodat emlegetném. Trafóról vagy egyenirányítva? Ugye igazam van?
Persze bármelyik 63V-ost, ami alakra/méretre talál oda. Nem kell delikátessz után szaladgálni. A trafó elég szegényesnek néz ki vasmag szempontjából.
@totya694 Olyan tokozással nagyon nehéz lenne valami performanszot alkotni.
-
-
válasz
darvinya
#31141
üzenetére
Ha Te párhuzamba kötöd a két 115V-os tekercset akkor valóban zúgni fog rendesen és le is fog égni ha nem védi meg a biztosíték.
Ha 2db 115V-os tekercsed van mint az első rajz szerint is akkor ha az egyik végét a másik végével kötöd össze akkor a 2 tekercs által létrehozott mágneses mező lerontja egymást és a secunder oldali tekercsekbe nem tud feszültséget indukálni.
Felül van 4db láb ami 2 115V-os tekercset jelent(balról jobbra 1-2-3-4)
1-es tekercs kezdete,2 tekercs vége,3 második tekercs kezdete,4 második tekercs vége.
ha 2-3-ast kötöd össze akkor 230V-ot köthetsz az 1-es és 4-es lábra.Ennél pl. eltér a fentebb írtakhoz képest a bekötés.Gyártótól függ de az elsőnek említett példám az elterjedtebb(én legalább is sokkal több Puskás féle trafóval találkoztam)
-
válasz
darvinya
#31126
üzenetére
"Az a helyzet, hogy nem mindegy hogyan kapcsolom hálózatra.
Azaz polaritás megfelelően kell, hogy legyen.
Tehát felül a fázis, alul a nulla, mert fordítva csak búg."Ha jól van összekötve a 2db primer tekercs akkor ilyet nem csinálhat(az egyik 115V-os tekercs végének kell a másik kezdetére mennie)
-
Lompos48
nagyúr
válasz
darvinya
#31138
üzenetére
A szekunderoldalra fogjuk rá, hogy elfogadható, bár soha nem voltam híve egyenirányítók párhuzamosan kötésének. Egyetlen menetnyi különbség is néha problémát okozhat.
A priméroldallal ellenben gond van a rajzban, mert nincs 4 primértekercsed. Ugyanakkor a vasmag ábrázolása miatt itt a rajzon 4 egymástól független trafó van, míg az eredeti rajzon - ha megnézed - egyetlen vasmag van feltüntetve.
-
#31127
vodkaboy22
addikt
darvinya
#31126
vodkaboy22
addikt
válasz
darvinya
#31126
üzenetére
Primer oldalon mindegy hogy kapcsolod, csak arra figyelj, hogy a 2 primer tekercs sorosan és NE párhuzamosan legyen!.
Secunder oldalon Már nem MINDEGY! Mivel ott párhuzamosan van kapcsolva a két tekercs OTT fázis fázissal nem fázis nem fázissal Középpontok földelve negatívnak.
DE jobb lenne:
Sima graetz kockát 2db tennék a 2 dióda helyére viszont... És utánuk közösíteném 1-1 ellenállással a 2 secundert! (Lehet kis különbség köztük és akkor egyik terheli másikat...)
Így biztonságos lenne
-
Lompos48
nagyúr
válasz
darvinya
#31057
üzenetére
Itt nagyjából arról volt szó, hogy az ott "idézett" hálózati kábel valószínűleg nem elég vastag a hűtő által igényelt több amperhez huzamosabb használat esetén. Egy modern és elég kicsi is 45W-ot fogyaszt. Az pedig olyan 4A körüli fogyasztás.
-
Petike6
tag
válasz
darvinya
#31053
üzenetére
Lehet hálózatról és 12V ról,kocsiról üzemeltetni. van itthon elfekvőben egy szivargyújtós töltő amit már nem használok. Viszont fényévekkel vékonyabb a kábele mint a magnókábelnek. Azon gondolkoztam,hogy összeforrasztom a 2 kábelt de tartok tőle eléggé. 400mA kimeneti áram nem túl sok.
-
#30882
vodkaboy22
addikt
darvinya
#30881
vodkaboy22
addikt
-
-
Lompos48
nagyúr
válasz
darvinya
#30836
üzenetére
Meredekség: EF80 - EF86 S = 7mA/V - 1.85mA/V
Anódfesz: EF80 - EF86 Uamax = 170 - 250V
Rácselőfeszítőellenállás: EF80 - EF86 Rb = 0.4M - 2.5MHasználható ha nem túl magas az anódfesz értéke és ha az ebből a kapcsolásból kisrófolható teljesítmény (néhány W) elég neked. Előbbi gyorsabb a nagyobb meredeksége (S) miatt.
EZ80 kihagyható, de nélküle nem fog működni a cucc mert az a kétutas egyenirányító.
Helyettesíthető 2 félvezetődiódával vagy híddal, de ennek megvannak/-lehetnek a veszélyei. 2-3 napja tárgyaltunk itt róla, ezek szerint nem figyeltél. Visszakereshetsz az EZ80 kulcsszóval, mert meg volt említve az is.
-
tzsolesz
nagyúr
válasz
darvinya
#30691
üzenetére
Hát nem tudom, először megnézem majd a kondikat.
MÁSIK. Újabb fejlemény. Bekapcsolta az erősítítőt a nagyot az RS-913-ast. Nem szercsegett elsőre.
Viszont elkezdtem benne a kondikat ütögetni, persze csak módjával. A két nagy puffer kondenzátorhoz érve elkezdett szercsegni. De úgy, hogy amikor megböktem szinte kihallatszott belőle valamilyen mechanikus zaj.
Mint amikor egy rugót rázogat az ember. Mind a kettőnél.
Ez mire ad következtetni. Mind a két kondi egyszerre adta meg magát? Ez elég érdekes, mert nem is púposak.
Megnézem mi van a környékén azért. A fémrészek majdnem pickup-ként működnek egyébként. Amikor simizem a fém merevítőket az erősítő alján, olyan mintha ki lenne erősítve. -
PHM
addikt
válasz
darvinya
#30671
üzenetére
Ha a rajzon 22pF szerepel, és biztosan jól azonosítottad be,
akkor akár ki is lehet cserélni 22pF-osra.
Viszont nem tartom lehetetlennek, hogy oda nem véletlenül raktak mást,
mint ami a rajzon szerepel.
Van valami baja talán annak a kondinak, hogy ki kell cserélni?
Csak mert ha nem muszáj, én nem piszkálnám.
Szerk: A méret nem biztos támpont, lehet, hogy viszonylag nagy
feszültségre készült az a kondi. -
PHM
addikt
válasz
darvinya
#30669
üzenetére
Ha csak 27 van ráírva, akkor az 27pF lesz.
A sima pikofarádos kondikra igen gyakran csak az értéket írják fel prefix nélkül.
Ha a szám 3 jegyű, az utolsó számjegy általában a szorzó,
és pF-ban értendő az eredmény. Pl: 103=10000pF=10nF.
Mindez persze a kerámia kondikra vonatkozik. -
Lompos48
nagyúr
válasz
darvinya
#30667
üzenetére
A pötty esetleg feszültségtűrést jelenthet. A kapacitásértékrő l így nem tudok mondani semmit. Ha a sokrétegű (multistrat) típuső kerámia, akkor lehet nF, ha csak a klasszikus egyrétegű (planar), akkor pF. Inkább mérd meg! Így is több időt vesztegettünk már vele, mint ami a kiforrasztáshoz-méréshez kellett volna.
-
Lompos48
nagyúr
válasz
darvinya
#30665
üzenetére
1N4149, 1N4154, BA244, BA244, 1N914 de lehet tenni helyette egy BC tranzisztor C-B átmenetét is. E-B átmenetet nem, mert az legtöbbször csak 5-6 voltot tud záróirányban.
Kondi 27-es felirattal és jobb felül narancssárga pötty.
Ez egy vegyes (idióta) kódolásnak tűnik, amihez nem szólok hozzá. Inkább a méreteiből lehet(ne) következtetni hogy pF vagy nF.
-
válasz
darvinya
#30632
üzenetére

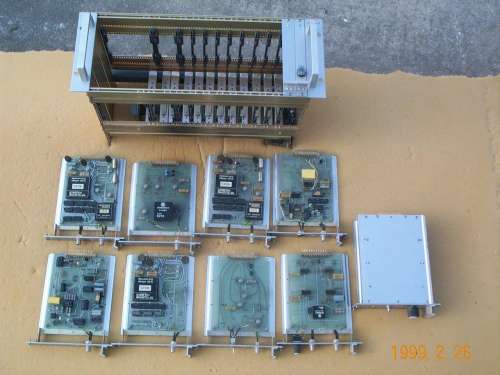

Régebben amikor még modulos műszereket gyártottak akkor a tervezésnél azt is bele kellett kalkulálni,hogy milyen magas lehet egy NYÁK-on a legmagasabb alkatrész.Az elkókat meg fektetve kellett a NYÁK-ra építeni.
Íme egy példa bár ebbe a műszerbe elkó alig található de a lényeget jól szemllteti.
-
válasz
darvinya
#30626
üzenetére
Jó reggelt!
Íme 1-2 szegedi kondi ár.Az az 1 Philips ne,hogy megtévesszen valakit olyan soha nem is volt csak jól mutat egy "márkásabb" is a sok-sok 1 évre gyártott kínai elkók közt.Ráadásul a belvárosból is kiköltöztek a buszállomástól 800m-re voltak most olyan 2km-re.Régebben a HQ-ból rendeltem néha de ott meg a posta volt iszonyat sok.
-
#30614
vodkaboy22
addikt
darvinya
#30612
vodkaboy22
addikt
válasz
darvinya
#30612
üzenetére
Én így vettem ma lomexnél 390uF 400V Elna kondiból 10-et 180Ft volt miért nem vettem többet?
Ezért általában 6-800-at leakasztanak...És láttam valami érdekeset. Planar transzformátor pici mint egy kis vékony torroid nyáktrafó és 350W volt ráírva ez korrekt? Egyáltalán mi az a planar trafo konyveimben ilyen nincs...
-
PHM
addikt
válasz
darvinya
#30561
üzenetére
Olvasd el ezt ésezt.
Tehát, ha jól követtem az eseményeket, az ominózus kondenzátor
T507 negatív feszültség visszacsatolását hajtja végre.
Az, hogy éppen ott van T505 emittere és kollektora is,
ebből a szempontból irreleváns.
De ha figyelmesen elolvasod a témához kapcsolódó hozzászólásokat,
rájöhetsz, hogy egyrészt a kérdés Lompos48 úr által alaposan ki lett vesézve,
másrészt pedig az említett kondenzátorral nincs semmi tennivalód. -
Lompos48
nagyúr
válasz
darvinya
#30557
üzenetére
Az eddig tárgyalt kondenzátor, ami a kollektor és emitte közé van kötve egy negatív feszültségvisszacsatolás, ami (mivel ellenfázisú jelet szállít a kollektorból a bázisba) csökkenti a feszültségerősítést a frekvencia függvényében (a kondenzátor reaktanciájának frekkvenciafüggőségére alapozva).
A rajz, amit bebiggyesztettél egy áramvisszacsatolás, amit az emitterellenállás végez. Minél nagyobb az ellenállás, annál jobban csökkenti az erősítést. A vele párhuzamos kondenzátor ezt teszi ismétcsak frekvenciafüggővé, azaz az erősítés növekedik a frekvencia növekedésével.
Ez két teljesen különböző dolog. Utóbbiból nem lehet találni a Regent végfokjában. Annál inkább a 2 bemenetei fokozatában, ahol ezt kihasználják hangszínszabályozásra.Egyébként nem értem mit akarsz megtudni. A lényeg az, hogy tranzisztorcsere esetén nem kell a kondenzátorokat újraszámolni vagy egyáltalán piszkálni.
-
-
kisi
aktív tag
válasz
darvinya
#30540
üzenetére
Ahh, gyermekkori álmaim netovábbja..
Még ipari tanuló voltam (Faipar, mintakészítő), amikor először kacsintgatni kezdtem az elektronika felé, apám már akkor sem újnak mondható Ezermester gyűjteményét bújva. Azokban a 60-70.-es évekbeli újságokban szinte minden kapcsolás ezek köré épült. Kisvasút vezérlés, lámpa villogtatás, sziréna, megafon... minden, amitől egy kissrácnak felcsillan a szeme... Aztán amikor először láttam elektronikai boltot belűlről, a szépen összeírt listámmal az álmaim is szertefoszlottak: Akkor már nem lehetett kapni őket. Hiába tette elém a boltos a nagykönyvet, válasszak helyettük mást, mivel semmi tudásom sem volt a témában, ezért a számok, oszlopok a katalógusban semmit sem mondtak. Találomra böktem egy sorra: Ezt kérem. A boltos pedig szó nélkül adta amit kértem. A kis vásárlás közel egy vagyon lett, a kapcsolás pedig nem működött. Igaz, fogalmam sem volt, hogyan is kellene azt a kis műholdat bekötni, mely a papírzacskóban volt az ezerszer is megálmodott Ac127-128 helyett...
Azóta eltelt több mint 20 év, és kevéssé vonzott az elektronika, egy-két próbálkozástól eltekintve. Az utóbbi egy- két évben foglalkozom csak újra vele, kedvtelésből próbálgatva, tanulgatva, amit az elektronika rejteget. -
tornas
őstag
válasz
darvinya
#30497
üzenetére
Meg még rajta kívül nagyon-nagyon sokan...
Sőt, szinte mindenki orosz rulettezik, mert hirtelen pl. én sem tudom, hogy van-e a TV-mben vagy a mikrohifi-mben varisztor. A hűtőmben biztos nincs...
Szerencsére a túlfeszek elég ritkák, akárcsak a villámcsapás.
De olyanról már halottam, hogy a konnektorba a nulla helyére is fázist (két fázis --> 400 V) kötöttek az "ügyesek".
-
tornas
őstag
válasz
darvinya
#30487
üzenetére
Nyilván kapott egy túlfesz löketet és a csattanásával (egy bizonyos fesz felett nagyon jó vezetővé válik és eldisszipálja a túlfesz energiájának java részét. Olyan, mint ha rövidzárat csinálna.) megvédte a tápegységet, utána gond nélkül beindítható újra a tápegység, pláne ha a varisztor a lábairól is elszállt. Csak a nincs ez pótolva, akkor a következő túlfesz löketnél már a táp fog elszállni.
Sok ATX tápegységben nincs is varisztor...
![;]](//cdn.rios.hu/dl/s/v1.gif)
-
PHM
addikt
válasz
darvinya
#30465
üzenetére
Azért, mert ebből a feliratból nem tudod kétséget kizáróan megállapítani
a csatlakozó aktuális polaritását.
S mielőtt a használati utasítást említenéd, a felhasználók azt szokták
a kibontás után a csomagolással együtt a kukába továbbítani.
Tehát még egyszer:
A puding próbája az evés, azaz ha nem biztos az ember a dolgában,
előbb mérjen, aztán csatlakoztasson.
Vagy ha teljesen immunis az elektronikára, kérjen meg valakit, hogy segítsen.
De ne dugdosson eszetlenül, mert az drága mulatság lehet.
Láttam már emiatt szabályosan szétrobbant IC-t. Amit ráadásul én okoztam,
pillanatnyi figyelmetlenségből. Ettől szeretném megóvni embertársaim. -
Lompos48
nagyúr
válasz
darvinya
#30445
üzenetére
Van ott munkaponti gond is. A második tranzisztor által látott emitterellenállás ( >50k) és a kollektorban található osztó (8k2 + 330) mégha a tranzisztornak 1V CE feszültséget is hagyok munkatartaléknak (ami igencsak lehetetlen), a kimenőjel nem lehet nagyobb 40mV-nál. A pozitív félhullám onnan kezdve a tápsínt fogja "kalapálni" alulról, ezáltal produkálva látványos torzítást. Erre hangszínszabályozást kötni kissé röhejes. Ha pedig a torzítás az, amit óhajtasz, akkor értelmetlen a hangszín.
-
#30446
vodkaboy22
addikt
darvinya
#30445
vodkaboy22
addikt
válasz
darvinya
#30445
üzenetére
A két pótméter közti 1uF-os kondi által képzett dinamikus elem frekvencifüggését tudod? Nem számoltam, de gondolj bele, ahogy váltod a két potit előtte és mögötte lesz változás ergo máshol lesz a vágási freki és ez az előtte lévő tone-szabályzóval nem feltétlen van egybe. Az ilyennél azért ajánlatos átviteli fgv-t bode-t hasonlót tudni mert a végén egy agyontorzító hangerő szabályzó lesz csak.
A két poti közti kondit tedd a végére ez biztos. -
Lompos48
nagyúr
válasz
darvinya
#30436
üzenetére
Ha olvastad az előzményeket, akkor abból látszik, hogy nem túláram miatt.
A VCE(Sat) Ic=150mA,Ib=15mA paraméter a telítettségi feszültség. Annyira "jól van lakva" bázisárammal, hogy a C-E feszültsége minimumra esik. Növelve még a bázisáramot, ez az érték még csökkenhet valamennyit. Teljesítménydisszipáció szempontjából ideális: nyitott tranzisztornál a telítettségben van a legkisebb igénybevétel.
És így néz ki BC303
Igen, minden TO-18/TO-39-as tokozású tranzisztor így néz ki. És nem egy fiatal példány. A talpán meg a lábain a sárga fém 24 karátos arany, ha nem is nagy mennyiség.
-
PHM
addikt
válasz
darvinya
#30433
üzenetére
A Q1 pedig a túl nagy kollektor-emitter áram miatt mehetett tönkre,
erre fel sem figyeltem. Pedig ez egy tök egyszerű kapcsolás.
Megtévesztett a bázis-emitter zárlat.
A fura az, hogy 9V-os tápfeszültségnél 330 ohmos kollektor ellenállás
esetén is bírnia kellett volna a gyűrődést egy ideig a Q1-nek.
Lehet, hogy más hiba is becsúszott közben.(#30434) Lompos48: Közben én is hasonló következtetésre jutottam.
-
PHM
addikt
válasz
darvinya
#30431
üzenetére
Hát, a Q2 éppenséggel kaphatott túl sok bázisáramot.
Egy már bevált kapcsolást utánépítve lehet ugyan az eredetitől
eltérő alkatrészeket használni, de csak módjával.
Gondolok itt arra, hogy például ki lehet cserélni a germánium tranyókat
szilíciumra, a metálpapír kondit műanyag fóliakondira, de azért az
alkatrészek eredeti paramétereit illik nagyjából betartani.
Épp ezért, ha nincs más kéznél, ideiglenesen megteszi a 33Kohmos
ellenállás helyett egy 30, vagy 36Kohmos, de 10-20%-nál jobban eltérni
nem ajánlatos. -
-
-
Lompos48
nagyúr
válasz
darvinya
#30423
üzenetére
Gondolom kellene még olvasgass a tranzisztorokról.
Az egyik adott DC 20V méréshatáron értéket, a másik nem csinált semmit.
Ezen a méréshatáron csak feszültség alatt lévő áramkörökben lehet tranzisztorokat (tulajdonképpen az azokon található egyenfeszültségeket) mérni. Abban a szerencsés esetben, ha tudod hogy működik egy tranzisztor következtethetsz az állapotára.
Ha közvetlenül akarsz műszerrel félvezetőt mérni, akkor vagy a tranzisztorfoglalatban teszed ezt (ha van a műszeren) a hfe mérőpozícióban, vagy átmenetenként méred a dióda állásban.Ebből azért még nem zárható ki, hogy széria hiba és inkább erre gyanakszom.
Te csak gyanakodj! Annyit azért hozzátennék, hogy ezeket a tranzisztorokat a gyártási ciklus végén automatákkal, de EGYENKÉNT legalább 20 mérésnek vetik alá és döntik el, hogy jók vagy nem és melyik kereskedelmi (forgalmazott/-ható) típusnak felelnek meg.
Ezt úgy hidd el, ahogy azt is hogy ugyangyak 20 évig én gyártottam, teszteltem ilyen tranzisztorokat. -
Lompos48
nagyúr
-
-
PHM
addikt
válasz
darvinya
#30412
üzenetére
A PNP és NPN tranzisztorokat nem lehet csak úgy cserélgetni.
Mivel az ominózus áramkör elég egyszerű, megoldható a működése
mindkét fajta tranzisztorral.
De ezt mintha már kitárgyaltuk volna...Én a helyedben megépíteném mindkét változatot, a tranzisztoroknak
beforrasztanék 2-2 foglalatot, szereznék egy marék kisjelű tranyót,
azután cserélgetném őket.
Arra persze nem árt odafigyelni, hogy az azonos tokban lakó
tranzisztoroknak nem mindig azonos a lábkiosztása. -
kjani18
őstag
válasz
darvinya
#30409
üzenetére
Sajna nem tudok olyan minőségü képet csinálni, amivel érnénk valamit.
A panelra bemegy sorban
sárga
zöld
fekete
piros
fehér
fekete ez az előző piros és fehér árnyékolása
piros
fehérkimegy a tft világításához 2 vezeték, és egy hajlékony sokeres a tft-be.
Inverter, scaler van a panelon, meg gondolom valamilyen vezérlés.
Ennyit tudok... -
Lompos48
nagyúr
válasz
darvinya
#30409
üzenetére

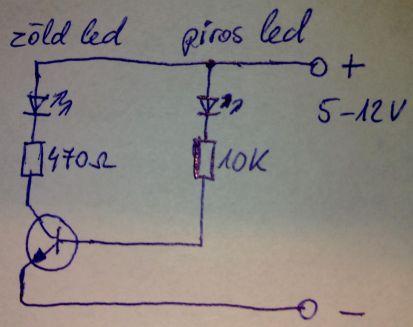

Egy áramkörbe kapcsolt polarizált PNP bázisa nem lehet negatívabb az emitternél többel, mint 0.6...0.8V, mert egy nyitott irányba polarizált diódának felel meg. Ennél több/részletesebb magyarázat felesleges. Akárhány tranzisztorról lenne szó.
De mitől ment tönkre?
Helytelen bekötéstől, például. De ezt te derítsd ki!
-
Lompos48
nagyúr
Ők nem tudják mire használod őket.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
De ez jó info utána járok!
Új hozzászólás Aktív témák
ekkold- Ubiquiti hálózati eszközök
- Miskolc és környéke adok-veszek-beszélgetek
- Kertészet, mezőgazdaság topik
- Háborog az Apple az iPhone-ra írt első pornóapp miatt
- Nintendo Switch 2
- Gurulunk, WAZE?!
- Atomenergiával dübörögnek tovább az Amazon adatközpontok, SMR-ek is jöhetnek
- Kerékpárosok, bringások ide!
- OTP Bank topic
- Milyen széket vegyek?
- További aktív témák...
- ÚJ PS5 Slim - FW 8.40 - Lemezolvasó - Lua Loader - Lua játék - Lapse
- új, bontatlan, iPhone 16E gyárilag kártya-független, apple világgaranciával
- Üzletből, garanciával, Macbook Pro Retina 16" 2019, Gray i9 64GB RAM 1TB SSD Radeon Pro 5500M
- Üzletből, garanciával, Macbook Pro Retina 16" 2019, Gray i9 64GB RAM 2TB SSD Radeon Pro 5600M 8GB
- MacBook Pro 14" M1 MAX - 32GB / 1TB (2021) - 1 év garancia
- ÁRGARANCIA!Épített KomPhone Ryzen 7 5700X 16/32/64GB RAM RX 7600 8GB GAMER PC termékbeszámítással
- A Panasonic Toughbook CF-54 i5-5300u i5-6300u TN, IPS touch Budapest, MPL Foxpost
- MSI CYBORG 15 A13V
- AKCIÓ! Intel Core i7 7700K 4 mag 8 szál processzor garanciával hibátlan működéssel
- ÁRGARANCIA! Épített KomPhone Ryzen 5 5500 16/32/64GB RAM RTX 4060 8GB GAMER PC termékbeszámítással
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
