#77889
tordaitibi
veterán
tornas
#77888
válasz
tornas
#77888
üzenetére
Semmi baja nem lesz, eltekintve az erintkezo hamarabb tonkremegy, a dc iv nagyobb es stabilabb mert az ac konnyen kialszik a nullatmenetnel.
Alakitottam at ilyen pakat, sokat hasznaltam is kinnt terepen autok javitasanal ahol nem volt 230V. A 24 voltot meg egy stepup modul biztositotta.
Egy graetz, egy fet es es a kapcsolo csak a fetet kapcsolja. Igy ac-dc kompatibilis lett. -
Ribi
nagyúr
válasz
tornas
#69323
üzenetére
Igen, azt akartam írni, csak félrement
Ez sem melegszik, csak van egy alap búgása így. Mivel erősítőbe menne, emiatt szempont a 0 zaj.
Kő alap Indel bólti trafók.
Illetve van 1 egyedileg tekercselt is, de az sem teljesen csöndes.
Szóval a fázishasító sem jöhet szóba.Autó trafóként használva mi a gond a sima trafóval?
pjen : Nem is vettem annak
Lehet ők is még 220V-ra tekercselnek, mert hát az belefér a +-10% 240V-ba. Zaj meg ugye nincs megadva. Csak én vagyok ilyen finnyás. -
Kernel
nagyúr
válasz
tornas
#61597
üzenetére
Bármilyen értelmezhető jel kitöltési tényezőjét megmutatja, 50 Hz szinuszra is jelez bizonyára 50 %-ot.
Mint a topikban szerepelt Aneng / Richmeters is. Csak ennél nem látom a papírján a feszültségkorlátot, illetve annyit ír, hogy nagyfrekvenciából csak alacsony feszültséget adjunk neki.
(#61598) darvinya
Meg kell mérni, hogy beesik-e induláskor a HDD-táp, illetve én kipróbálnám úgy is, hogy külön tápot adok neki.
Ha feltételezzük, hogy gyárilag nem kellene újraindulnia.
-
Kernel
nagyúr
válasz
tornas
#57589
üzenetére
Kipróbáltat nem tudok, csak ami keresővel akad. Optokapus negatív visszacsatolás (lyukas, forgó tárcsával stb.):
http://www.next.gr/automations/motor-control-circuits/ac-motor-control-l12173.html
Áramfüggő visszacsatolás:
http://www.aaroncake.net/circuits/acmotcon.asp
Figyeli a motor áramát, ha ráterhelsz, akkor rászabályoz. (Ahogy nő az áram, még jobban rásegít.)
Vagyis egyfajta pozitív visszacsatolás, amit be kell hangolni az R10 trimmerrel, hogy mennyit segítsen rá. 120 V-ra tervezve, alkatrészek módosítása is szükséges.
-
Kernel
nagyúr
válasz
tornas
#57506
üzenetére
Lehet a PIC12Fxxxx széria tagja.
1. láb pozitív (az R3 alatt bújik át).
8. láb GND, a kapcsoló fémházához vezet stb.(#57508) tvamos
Triacról volt szó, amit AC-körbe szoktak rakni. Nem tirisztor.
Az elképzelhető, hogy a Graetz-híd mondjuk a motor részére egyenirányít (ha nagyáramú híd), de akkor lehet zárlatos valamelyik dióda is.
-
-
Teasüti
nagyúr
válasz
tornas
#51552
üzenetére
Hát én nem tudom.
Itt a zsír új páka, befuttattam ónnal, ahogy kell, forrasztok, majd törlés nedves szivacson. Majd ismétlés elölről.
Gyönyörűen beoxidálódott percek alatt, a harmadik körben már lepergett a hegyről az ón.
Akárhogy húzogattam a szivacson ebből sehogy sem lesz fémtiszta felület mégegyszer. Szóval... Most mi a f@sz van?Van ez a tip tinner, kicsi tégely benne vmi kemény anyag. A forró hegyet belemártogatva felolvad és apró fémes golyók tapadnak a hegyre, mintha az is forraszanyag lenne.
Ezzel sikerült kicsit tisztábbá varázsolni a hegyet, de még mindig van rajta foltokban egy oxid réteg, ami nem jön le. -
CPT.Pirk
Jómunkásember
válasz
tornas
#50554
üzenetére
Nem lenne rossz, de a lineáris volta miatt nagyobb disszipációt kellene kezelni ezzel a megoldással. 24V AC betáp mellett kb. 17W-t fűt el, ami nagyon sok.
Ha működne az LM267x széria, annak a hatásfoka 90..92% körül van, ami nagyon jó. Zárt dobozba fognak kerülni a cuccok, szóval van probléma bőven.
darvinya: kb. minden hazai elektronikai beszállító céggel kapcsolatban vagyunk, szóval ez nem probléma. A gond az a nagy tétel mellett is kétszer annyiba kerülő LM1074. Persze ha nincs más, akkor ez lesz.
-
Kernel
nagyúr
válasz
tornas
#48518
üzenetére
mágnes/elektromágnes kombinációjából állhat.
Ezek szavak, de konkrétan hová gondoltad beépíteni? Az univerzális motornak sem álló- sem forgórészébe nem lehet permanens mágnest tenni, mert onnan kezdve az már nem univerzális (AC/DC), hanem csak DC-motor lesz.
Azt például meg lehetne tenni, hogy mondjuk az állórészre (elvben mindegy, kettő közül az egyikre) elektronikusan DC-t kapcsolni, itt jobb híján egyenirányított félhullámú feszültség is jó lehetne.
Az ennek mágneses terében forgó rotorban váltóáram indukálódna, amit a kommutátor egyenirányít, erre műterheléssel lehetne terhelni, vagy rövidzárral fékezni.
A valóság azonban lehet ennél egyszerűbb is. Nem egy különös megoldás, más téren találkoztam, illetve olvastam róla, hogy amikor a motor áramot kap, vele együtt egy elektromágnes is, ami fellazít egy mechanikus féket.
Áramszünet esetén automatikusan befékez. Ezt meg is lehetne állapítani a szóban forgó szerszámgépnél, hogy tapasztalható-e ilyen fékhatás.
-
Kernel
nagyúr
válasz
tornas
#48025
üzenetére
Triak oltásszögéről nem beszél, nem is lenne életszerű az adott témában, illetve erősáramú területen.
Oltásszögvezérelt dimerről ír, amiről végül kihozza a 37-38. oldalon, hogy FET-tel működik, mint korábban én is említettem. Csak én nem oltásszögnek neveztem.
Angolban egyébként leading edge / trailing edge dimmer néven lehet olvasni róla (felfutó élű vagy lefutó élű).
Tronic trafóról is beszél a 37. oldalon, ami az elektronikus trafó lenne elvileg.
Motorvezérlés szempontjából a 33. oldalon leírt megoldás lehet érdekes, ami az induktív terhelésről szól:
-
PH-User
addikt
válasz
tornas
#47780
üzenetére
Köszi az infót!
Közben kiderítettem, hogy ez egy 3 fázisú 2,2kW-os villanymotor, ami ugye segédfázissal volt használva 230V-ról. Most már van itthon 3 fázis is és szeretnénk átkötni 3 fázisra, viszont a motoron nincs semmiféle adat. Hogy tudom kideríteni és hogyan kössem be?
-
Kernel
nagyúr
válasz
tornas
#47780
üzenetére
3 fázisú motort nem is lehet másképp 1 fázisra kötni, az maga a Steinmetz-kapcsolás. Akár csillag, akár deltában is lehet.
De azt úgy kell hagyni, ahogy gyárilag megcsinálták. Ha például eredetileg csillagban volt, akkor deltába átkötve megnövekszik az áramfelvétel, noha erősebb is lesz, nő a nyomaték, de ha nem erre lett tervezve, akkor a biztosítékot kinyomja.
De ezek amúgy is deltában szoktak lenni, ha jól tudom. Mivel egy háromfázisú motor tekercselése kétféle lehet:
3x 230 vagy 3x 400 V-os. Utóbbi deltába kötve elbírja a 400 V vonali feszültséget is, míg az előbbit csak csillagba szabad kötni (3 fázisra), különben leégne.
1 fázisra gyártott körfűrésznél csak 230V betáp adott, ezért az első változat alkalmazása kézenfekvő (3x 230V tekercselés), amit viszont ilyenkor deltába kell kötni, hogy 230 V kerüljön a tekercsre. Így más opció nincs is, szerintem.
Eleve ezek a kisebb teljesítményű motorok általában ilyenek, 3x 230-as. Nagyobb teljesítménynél jön be a képbe a 3x 400V-os motor, csillagban indítva (kisebb áram, kisebb nyomaték), utána átkapcsolni deltába.
-
#47076
csabyka666
veterán
tornas
#47018
-
#47019
csabyka666
veterán
tornas
#47018
-
Kernel
nagyúr
válasz
tornas
#45838
üzenetére
Ilyenkor elvileg a kimenetekkel soros 0,1 Ω ellenállásokon keresztül illene közösíteni, mint ahogy ezt a módszert alkalmazzák teljesítménytranzisztorok párhuzamos kapcsolásánál is, ahol az emitterbe kell iktatni ilyen kiegyenlítő ellenállásokat.
Nem zárom ki, hogy a gyakorlatban enélkül is elmegy, de maga a párhuzamos kapcsolás nem túl elegáns ilyenkor, hiszen vannak más lehetőségek is, nagyobb áramú tápegység építésére.
Amellett természetesen ügyelni kell a disszipációra is, vagyis az UI szorzatot figyelembe venni, a bemenet-kimenet feszültségkülönbségére vonatkoztatva.
-
-
Kernel
nagyúr
válasz
tornas
#45824
üzenetére
Feltételezem, galvanikusan elválasztott kimenetekről van szó, de így is felvetődnek elvi problémák.
Soros kötés esetén hiába állítunk be azonos áramkorlátot, tökéletesen egyforma nem lehet, valamelyik korlát hamarabb működésbe lép. Ekkor ugyanaz történik, mint két soros akkucellánál: a gyengébbik először csak 0 V-ra esik, majd át is fordul rajta a polaritás ellentétes irányba, a másik, még aktív cellának (tápnak) köszönhetően.
Tápegységben ez kivédhető, ha a kimenetre párhuzamos védődiódát is építettek.
Párhuzamos kapcsolásnál is gondot okozhat, hogy hajszálpontosan egyforma feszültség nem lesz, emiatt a nagyobbikra valamivel több terhelés jut, annak védelme hamarabb aktiválódik.
Gyakorlatban azonban mégis működhet, a fentiek figyelembevételével, illetve függ a konstrukciótól is. Pláne, ha a gépkönyvben eleve dokumentálták, hogy mit lehet és mit nem.
-
Batman2
őstag
válasz
tornas
#45639
üzenetére
Sok féle gyártmányban létezik, én más adatlapban láttam 16V-ot, 18V-ot legfeljebb pillanatnyi rövid idejű csúcsfeszültségként.
De mivel az egyenirányított 16V-ot mindenképpen kell pufferelnem, így folyamatos 20V feletti feszültséfg áll elő, ezért mindenképpen kell a feszültség csökkentés, akkor viszont már egy stabilizátorral praktikusabb.
Üdv.
-
-
Lompos48
nagyúr
válasz
tornas
#44764
üzenetére
Mindhárom esetben kritikus a tirisztort begyújtó Diac küszöbfeszültsége. Ha azt nem lehet elérni a kis tápfesz miatt, a Triac nem fog soha begyújtani. Ilyenkor valami más megoldást kell keresni. Vagy kisfeszültségű Diac-ot. Ami kérdés marad az első esetben, hogy a gyújtás ugyanolyan vagy sem.
-
Lompos48
nagyúr
válasz
tornas
#44737
üzenetére
"...a végének anyaga (hőszenzor) olyan összetételű, hogy 370-fok körül eléri a Curie-pontot és elveszti a mágnesezhetőségét ezáltal megszakad a fűtés folyamata....
Majdnem így van.
Csak a "hőszenzor" egy darab, bizonyos összetételű mágnes, aminek tényleg van Curie pontja. Annál (fölötte) megszűnik mágnesnek lenni és elenged egy addig behúzott kontaktust. Tovább teljesen igaz. Bocsánat a kiigazításért!
-
-
Kernel
nagyúr
válasz
tornas
#43810
üzenetére
A csillám kiváló szigetelő, amellett hőálló, ezért is használatos félvezetők és a hűtőborda között. Mivel nem vezet, hatástalan az elektromágneses sugárzásra is, nem tud benne örvényáram sem indukálódni.
Mikrosütőben a magnetront védi a fröccsenő anyagoktól, a mikrohullámot pedig maradéktalanul át kell engednie.
Akkor van gond, amikor szennyeződik, ráég valami, szenesedik. A szenes rész már vezeti az áramot, üzem közben tovább hevül, szikrázgat, tönkreteszi, átüti a csillámot is. Egyszerűen cserélni kell, szükség esetén méretre is vágható, nem jelenthet problémát. Ahhoz képest, hogy hiányában tönkremehet a magnetron is, kár kockáztatni.
-
zka67
őstag
-
-
Keeperv85
nagyúr
-
-
szaki1
tag
válasz
tornas
#41799
üzenetére
Köszönöm a válaszod. Nem mosógépbe lenne visszatéve, mivel a mosógép javíthatatlanul tönkrement. (a dobja leszakadt a tartójáról). Még nem tudom mire használnám, talán köszörű, talán körfűrész, stb.
Írod, hogy a 6 drótból 2 a fordulatszám jeladóé (tachmeter). Ez oké, de melyik az a 2 drót?
és melyik 2 a két sorba kötött állórésztekercsé?
és melyik 2 drót a szénkeféké?Sajnos mivel nem értek a motorok bekötéséhez, ezért tudnál egy kicsit részletesebb leírást, rajzot küldeni, hogy melyik vezetéket hova is kössem?
Kell esetleg hozzá még valamilyen alkatrész?
Köszönöm.
-
Kernel
nagyúr
válasz
tornas
#40551
üzenetére
Fénycső hosszától függ, a cikkben csak lehetséges több ezer voltról van szó. Kisebb monitoroknál lehet kevesebb. Egyébként a vezeték szigetelése, vastagsága is jelzésértékű. Vékony szigetelésből nem lehet kinézni több ezer voltot. Halálos veszélynek sem mondanám, általában az ívhúzás miatt lehet kisebb sérülést kapni, ahogy beleég az ember ujjába az ív egy ponton, de a nagyfrekvencia miatt nem "ráz" olyan értelemben, mint a hálózati 50 Hz, csípés inkább. TV-nél a nagyobb méret és teljesítmény miatt már kellemetlenebb lehet.
A fénycső begyújtásához kell a nagyobb feszültség, üzem közben ez egyre csökken, ahogy a melegedő fénycsőnek csökken az ellenállása, a meghajtás pedig áramgenerátoros jellegű.
-
Kernel
nagyúr
válasz
tornas
#40401
üzenetére
Step-down tápegység, ahol gondolom a 3 db kék színű tekercs játszik lényeges szerepet a bemenő pufferelt feszültség csökkentésében. Lekövetve, hogy melyik kimenethez tartoznak, ezek mérete, huzalvastagsága és a kapcsolódó diódák terhelhetősége alapján lehet következtetni nagyjából a teljesítmény eloszlására.
A +42V a pufferelt, stabilizálatlan feszültség, ami változatlan formában megy ki, ha jól látom. Ennek terhelhetősége az ott lévő diódákon múlik és elvileg nem is 42 V, hanem terheletlenül ennél több mérhető rajta, 50V körül. 42V csak a névleges érték.
Valószínűleg a -50 V-ból (ami külön nincs kivezetve) állítja elő a -12 V-ot, illetve lehetne / kellene még tisztázni a fazékvasmag szerepét is, de ezt is leginkább magad tudod lekövetni, így távolról nehézkes lenne.
-
#40166
csabyka666
veterán
tornas
#40164
-
#40162
csabyka666
veterán
tornas
#40161
-
Lompos48
nagyúr
válasz
tornas
#39764
üzenetére
Elképzelhető, hogy némelyik venti nem szereti az ilyen jellegű PWM-es feszszabályozást?
Ha a ventillátor nominális feszültsége nem kisebb, mint az elektronika által használt táp, nehezen hiszem. Azt nem tudom, hogy egy PWM-re készített ventillátor a tápon kívül milyen szintű PWM vezérlőjelet igényel.
-
Lompos48
nagyúr
válasz
tornas
#39695
üzenetére
Könnyelműség/felelőtlenség lenne részemről most azt írni ide, hogy: rajta, ugorj neki! Amperekkel, tízessével játszadozni nem olyan egyszerű dolog. Nem az ellenállás teljesítményéról van itt szó. Az másodlagos. Inkább az értékével kell foglalkozni és az se egyszerűen egy szorzási vagy osztási művelet lenne. Mindez nagyban függ a vezérlőimpulzusok fel és lefutási frontjaitól (meredekségüktől) is a tranzisztor paraméterei mellett. Ezek figyelembevételével alakul az ellenállás számítása.
De, hogy lásd a dolog bonyolultságát, érdemes belenézegetni a mellékelt cikkbe, ahol a fentiekről említés esik.Annak is utána kell nézni, hogy 3.3 és 5V esetén még használhatod-e ugyanazokat a típusokat, mert a FETek egyik fontos paramétere a Gate.küszöbfeszültség is (Gate Threshold Voltage). Ezt az adatlapokból lehet kiböngészni.
Nem mellesleg azt is szem előtt kell tartani, hogy a kapcsolási veszteségek miatti disszipáció hűtőbordák használatát is kötelezővé teszi a szerencsétlen delikvensek számára.
-
Lompos48
nagyúr
válasz
tornas
#39692
üzenetére

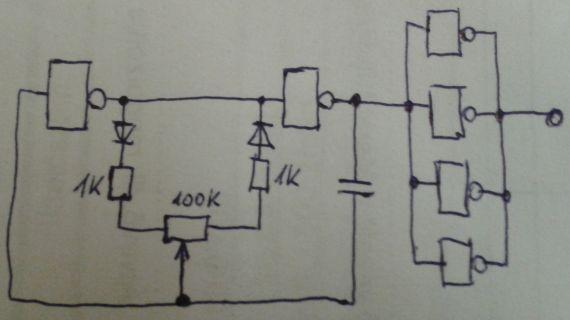

Elméletileg igen, de figyelembe kell venni, hogy ugyan a FETek feszültséggel vannak vezérelve, kapcsoláskor mégis fellép egy pillanatnyi kapuáram is. Ezt kell boztosítania a táp felé kötött ellenállásnak, ugyanakkor az LM555 kimenete is határok között mozog, nem tud 200mA-nál többet. Ez megtoldható - szükség esetén - még egy tranzisztoros fokozattal.
A CMOS változat - feltételezem - ugyanazokat a specifikációkat kellene hozza. Nem ismerem. -
Kernel
nagyúr
válasz
tornas
#38705
üzenetére
Ha folyamatosan ég (pontosabban az izzólámpa csak izzik, a gázégő ég), az már eleve nem mellékes körülmény, mivel főleg a hidegen történő bekapcsolás, az ezzel járó áramlökés szokta kinyírni ezeket (is). Vagy régen az elektroncsöveket is stb. Minél gyakoribb a kapcsolgatás, annál hamarabb vége. Régen láttam a videót, most nem néztem.
(#38706) darvinya
Arról nem is beszélve, hogy hol találsz listát/linket ilyen típusú hulladékgyűjtőről?
A nagy listázóban / linkelőben hulladékudvar vagy hulladékgyűjtő udvar néven rákeresel.
(Témához kapcsolódik lényegében, ezért nem raktam offba.)
-
moha21
veterán
válasz
tornas
#38343
üzenetére
Üdv!
Sok esetben a kapacitás nem is változik vagy csak alig, inkább az ESR érték szokott problémát okozni.
Egyébként nyomtatókban, monitorokban találkozok én is -e márkával hasonló évjárattal és semmi gondjuk nincs, bár nyilván az sem mindegy milyen körülmények között volt használva az elmúlt 15 évben.
-
moha21
veterán
válasz
tornas
#37415
üzenetére
"Ezeket a barkácsáruházi cuccokat mennyire érdemes figyelembe venni? Esetleg, mint alkalmi és rövidebb ideig történő felhasználás szinten mennyire ütik meg a mércét? "
Ami gyanúsan olcsó az 90%-ban annyit is ér, ami meg valamire is használható az OBI és társaiban olyan áron van, hogy két igazi márkát is kapsz belőle ( itt ilyen migatronic, esab és társaira gondolok ).
Én mikor volt lehetőségem mindig próbáltam állítgatni a gépeket, ha sima "vasról" van szó és rutilos elektródáról, akkor én még csak azt sem mondanám, hogy hú mennyivel jobb egy inverter. 100 A felett szerintem egy mezei trafóval is kiválóan lehet dolgozni.
Invertert inkább akkor, ha sokszor kell ívet fogni és sok rövid varrat van. Meg persze a többi előnyét ismerjük az inverternek ( mobilis, nincs nagy induktív fogyasztás, jól szabályozható, kiváló DC ).
[link] első találat, egy ilyet néznék 50k környékén már használtan is lehet kapni, sőt anno volt vettem egyet rossz állapotban valami 10k körül és egy 3k diódacserével helyrejött.
Apumnak van egy 80A-es kis inverter hegesztője azzal is tudok 3-4mm -es lemezeket egybeolvasztani csak lassabban.
Ja és a jobb gyártók százalékos arányban megadják a gép használati idejét. Tehát mondjuk a linkelt gépnél :
"Bekapcsolási idõ/terhelhetõség 40°C-on (MMA) 30% 180 A / 60% 130 A / 100% 100 A"
szöveg azt jelenti, hogy ha te 180 A-el hegesztesz, akkor 10 percből 7 percet pihentetni kell a gépet, viszont 100A-el kenheted egész nap..-)
mezis: jogos, igazad van néha automatikusan szorzok 1,41-el greatz után.
-
moha21
veterán
válasz
tornas
#37408
üzenetére
Hali!
Mezei ívhegesztésre akarod használni? Mit szeretnél vele hegeszteni ? ( Milyen vastag és milyen elektródával? ).
Ha csak 4 db diódát raksz, akkor is javít valamit a dolgon, hiszen irányt nem vált és így legalább az "anód és katód" szerep nem cserélődik fel. Régi műhelyekben járva és ismerősök elmondása valamint fórumok olvasása után nekem az jön le, hogy a kondenzátort hanyagolják az emberek ( ugye nagyobb áramnál más érték lenne a jobb ) és inkább a soros fojtót ajánlják, ebből viszont jó nagy kell és én biztos úgy csinálnám, hogy állítható legyen az értéke ( megcsapolás ).
Viszont megmondom őszintén ezek meg a meredeken eső jelleggörbén változtatnak, illetve az egyenirányítás után nagyobb lesz kimeneti feszültség.(#37411) Lompos48: Igen, valami VDR kell, különben hamar kihalnak a diódák. Én is egyetértek azzal a kivétellel ha 3 fázisú AC hegesztője van valakinek, ott jó a hatütemű hídkapcsolás és jól lehet hegeszteni vele.
-
#37409
vodkaboy22
addikt
tornas
#37408
vodkaboy22
addikt
válasz
tornas
#37408
üzenetére
Mint hegesztős szaki és mint villanyos mondom hogy elég nagy fába vágnád a fejszéd ha ezt akarod...
Normál passzív egyenirányítás nem jó több szempontból is...
Gondolom MMA eljáráshoz lenne a dolog. Na most a probléma hogy a hegesztő berendezés Ívhossz/feszültség karakterisztikája és az Ívhossz/áramkarakterisztikája egy nagyon fontos dolog. Ha ezek nem az adott eljáráshoz az adott módon vannak optimalizálva akkor nem hegeszteni de még taknyolni sem fogsz...
Érdekes módon az egyszeri trafó MMA-hoz megfelelő karakterisztikát ad. Ha ezen javítani akarsz akkor lehet Dióda hidas egyenirányítást alkalmazni, de a kondit felejtsd el mert változtat a karakterisztikán rossz módon.
MIndenesetre a tuti az Tirisztoros aktív szabályozás építése lenne. De ezt mire megtervezed megcsinálod ... Olcsóbb 100 000ért egy jó inverteres hegesztőt venni...
Sajnos tapasztalatból mondom, hogy értelmes hegesztő elektronikát nem tudsz anyagáron se olcsóbban venni mint már egy kész jó ESAB- REHM- GYSMI gépet venni.
Ha nem is 100km-eket de 5-10km varratot lehúztam már pár sűrű év alatt sokféle eljárással és oktattam is a dolgot. De a műegyetem pont azon a tanszékén vagyok amely egyedül foglalkozik az egyetemen ezzel a témával. Nem akarok neked rosszat így azt kell ajánlanom, hogy inkább gyűjts egy jobb inverterre...
140A folyamatos hegesztéshez 300A/80V/6kW tirisztor kell ilyenből nem is egy. Nem egyszerű ilyet egyáltalán beszerezni is... -
#37374
csabyka666
veterán
tornas
#37372
-
Kernel
nagyúr
válasz
tornas
#37070
üzenetére
Később láttam (a szöveget előzőleg nem figyeltem annyira), hogy a Q1 a bemenőfeszültség csökkentésében játszik szerepet, miután a Viper12 normál hálózati fázisfeszültségre lett kitalálva (vagyis annak pufferelt értékére), nem pedig vonali feszültségre.
Csak hirtelen azt hittem, hogy a Q1-gyel egy egyszerűbb passzív PFC-t igyekeznek utánozni, de jobban megnézve más a helyzet. Illetve már az is furának tűnt, hogy ilyen kis teljesítményre minek is PFC? Felesleges.
-
Lompos48
nagyúr
válasz
tornas
#37070
üzenetére
Találtam egy olyan kapcsolási rajzot egy 3 fázisú tápegységről, amelyben a 3 fázis egyenirányítása 2 db Graetz-híddal van megoldva+ utána a puffer.
Én érdekesnek találom ezt az alkalmazási módot a hidaknál.Nincs benne semmi csoda, vesd össze a 2 rajzot:
Csak össze kell kötni a 2 hidat.
-
#37037
gyenesmartin
őstag
tornas
#37036
gyenesmartin
őstag
válasz
tornas
#37036
üzenetére
Nekem a Nippon jobb tápegységekhez. Panasonic-ot még nem próbáltam.
Csináltam egy tpa6120-as erősítőt, még régebben. A baj az volna vele, hogyha a poti nincs teljesen letekerve, akkor a nem invertáló lábán lesz vagy 0.5-1V. A kimeneten meg ilyenkor 1-2. Hangilag nincs vele gond, de nem hinném, hogy nagyon egészséges lenne a fejesnek.
Gerjed vagy mi lehet a baja? Tegyek egy pár száz pF-os kondit a bemenetre vagy pár száz nF-st a kimenetre?
[Ez] van megépítve. -
sörösló
aktív tag
válasz
tornas
#36895
üzenetére
"Én a csehszlovák pillanatpákámat (kb. 25 éves) 2,5 mm2-es huzallal szoktam használni"
Barbár szerszámgyilkos!
Tényleg megölhetetlen műszer, nekem is van kettő. Bár amióta van egy hőfokszabályzós (elektronikus) Wellerem, azóta ritkán kerül elő, de a kiszállós felszerelésben bérelt helye van. Én 1.5 mm2 huzallal használom, 45-55 mm hosszú heggyel és fürge ujjakkal szuperjó forrasztásokat lehet vele csinálni. A rátekerés helyett összenyomom a hegyét 5 mm hosszon kombifogóval, aztán már csak jó szem kérdése a jó eredmény!
Anno IC-ket kiszerelni is remek volt, amikor az IC hosszának megfelelő egyenes huzaldarab az összes 8 lábat egyszerre melegítette meg. -
moha21
veterán
válasz
tornas
#36874
üzenetére
Igen, ezt találtam. Elméletileg ebből kellene készülnöm holnapra mármint a témakörből, viszont a közös tárhelyünkre nem tette fel egy tanfolyamtársam így csak a google maradt. _
. Ezt próbálom átrágni csak 10 óra munka után már nem olyan az ember agya.Egyébként nem feszültségminimumra gondoltam, hanem a negatív csúcsértékre csak balfasz vagyok.
-
sörösló
aktív tag
válasz
tornas
#35886
üzenetére
Bármi jó, ami elég kemény. Az a műgyanta aljas dolog, eszi a szerszám élét. A lényeg hogy az éle olyan széles legyen, mint a kitolni kívánt rés. A többi türelem és kézügyesség kérdése. Vannak gépi megoldások is, de ezek horrorisztikus árúak. A tekercselőcimborám anno egy Dremel gépre szerelt körfűrészlappal dolgozott, ha hozzáfért vele a forgórészhez. Persze neki is volt egy barkácsolt befogó és vezetőszerkezete, de így is nagy kézügyesség kell hozzá. Részemről a mikázás helyett inkább szétterítek egy vagon ganét akárhol. Életem leggyűlöltebb munkái közé sorolom, pedig mi 10 kW-nál kisebb motorokat nem csináltunk.
.
.
(A power_good-ig szoktam megmérni elindult-e esetleg a táp, mert volt már példa rá hogy a venti becsapott volna, mert éppen az nem ment...)
Új hozzászólás Aktív témák
ekkold- iKing.Hu - Samsung S25 Ultra - Titanium Black - Használt, karcmentes
- Apple Ipad 10.generáció
- Új HP Pavilion x360 14-ek Érintős hajtogatós Laptop Tab 14" -35% i5-1335U 8/512 FHD IPS Iris Xe
- RTX 4080 SUPER,16GB. Ryzen 7 7800X3D, 32 RAM Fury RGB! Garancia!
- Asztali PC , i7 9700K , RX 5700 XT , 32GB DDR4 , 500GB NVME , 1TB HDD
- iKing.Hu - Honor Magic 7 Pro - Black - Használt, karcmentes
- Bontatlan SteelSeries QcK 3XL egérpad
- BESZÁMÍTÁS! 1TB Western Digital SN850X NVMe SSD meghajtó garanciával hibátlan működéssel
- ÁRGARANCIA!Épített KomPhone i5 14600KF 32/64GB RAM RX 7800 XT 16GB GAMER PC termékbeszámítással
- BESZÁMÍTÁS! HP ZBook 15 G6 munkaállomás - i7 9850H 16GB DDR4 RAM 512GB SSD Quadro T2000 4GB WIN10
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: PC Trade Systems Kft.
Város: Szeged
