fero02
nagyúr
válasz
Lompos48
#13803
üzenetére
Igen, ezt annak idején is beszéltük, h majd meg kell oldani a sorjás dolgokat+pasztázás kell majd neki. Ez eddig még nem volt napirenden.
A forrasztások "kínai tömeggyártósan" szarok, de a helyükön vannak.
A diódák sztem jók (kiszerelés nélkül ugyan, de mértem is őket), mert tudok DC fesz-t mérni. Amúgy 6A10 van ráírva.
-
fero02
nagyúr
válasz
Lompos48
#13800
üzenetére
Remek!
Ma muszáj voltam tölteni ma róla, mert a gyári töltő bexart (erre mindjárt visszatérünk).
Menet közben tapiztam a dolgokat. A trafó abszolút nem melegedett, viszont azok az alu rudak, amikre a ruszki diódák szerelve vannak olyannyira melegedett, h nem tudtam tartósan (5mp-nél tovább) tapizni az ujjammal. Ez kicsivel több, mint 1 órás működési időtartam alatt alakult ki, a hőmérséklet nem emelkedett tovább. Ez baj? Szükséges lenne nagyobb hűtőfelületre, vagy akár tartósan is bírják ezt a 40-50-60°C hőmérsékletet?
És akkor kanyarodjunk vissza az elromlott töltőre.
Egyik hiba, h csatlakoztatás után (fél percen belül) a töltésjelző ledek egymás után elalszanak, majd a végén egyik sem világít.
De most pl azt csinálja, h csak a "max" led világít, miközben műszerrel mérve tölt.Az lehetséges, h a ledeket vezérlő IC hülyült meg? Majd később szétszedem és mondom a tipusát.
-
CPT.Pirk
Jómunkásember
válasz
Lompos48
#13774
üzenetére
Letagadom én a jelet!
![;]](//cdn.rios.hu/dl/s/v1.gif)
Anno tanultam erre egy egyszerű megoldást, ott egy tranzisztorral oldották meg, a kollektorról vitték a jelet az egyik végtranzisztor felé, az emitterről meg ellen fázisban a másikra. Azt hiszem egy B osztályú erősítő volt egyébként.
Persze kész erősítőnél ez szint és impedancia illesztési problémákat vethetne fel, plusz bevitt torzításokkal, zajokkal.
Én is azt mondom, hogy inkább 1 erősítőt tervezzenek meg elég jóra, mint kettőt hidalni.
totya694: mai átlag koncertek ilyenek. Az éneket nem érted a torzítástól, mert minden a hangerő.
-
-
jos3ph
tag
-
#13734
Speeedfire
félisten
Lompos48
#13731
Speeedfire
félisten
-
#13729
Speeedfire
félisten
Lompos48
#13728
Speeedfire
félisten
válasz
Lompos48
#13728
üzenetére
Akkor nagy baj nem lehet, mert nem haladja meg a 36V-ot.
Már csak a kérdés az, hogy melyik ic-re lenne érdemes építeni a dolgokat. Lehet a tda lesz mégis a megoldás.
A kérdés, hogy érdemes-e kell-e műveleti erősítőt elé berakni. Az ELP féle dac lenne előtte, amiben van. Illetve a táplálásnál kell-e valami fontosra figyelni. Ahogy nézem ennek az ic-nek olyan egyszerű a rajza mint a 100-as szeg.
-
#13725
Speeedfire
félisten
Lompos48
#13723
Speeedfire
félisten
válasz
Lompos48
#13723
üzenetére
Ha jól értem bal oldalt bejön a jel, majd amint fentebb is írtak ott a kondi párhuzamosan. Viszont itt van egy ic középen. Illetve nem teljesen értem. Itt középen kijön a felezett fesz és akkor lesz mondjuk 2*+18? +/- fesz ír, de az hogy jön ki neki, ha középen van a fesz, a 2 szélén meg a "föld"?
Illetve mi határozza meg a kimenő analóg jel minőségét? A múltkor a tda7294 volt a nagyon dicsért ic, a frekvencia görbék szépen, viszont itt 0.5%-os torzítást ír!
-
atesss
addikt
válasz
Lompos48
#13662
üzenetére
Gondolom ott már gyorsabb a feszültség csökkenése, nem biztos, hogy sok időt "lop el" tőled.
Igen, azóta hogy még egyszer lemértem, ez határozottan igaznak tűnik.
3,5V alatt már eléggé gyors a feszültségcsökkenés, még kisebb terhelésen is (felvétel, kijelző ki).A max. töltőáram asszem 0,32A volt (most nincs nálam a papír, ezért csak kb.-re mondom).
Vagyis ez 1,28C.
De ez elég hamar lement kb. 0,2A alá.
Melegedést egyáltalán nem éreztem.Kipróbáltam még egy teljes merítési-töltési ciklust, 6,5h-t tudtam felvenni vele egyhuzamban, ez tulajdonképp teljesen megfelel a célnak (ebben a félévben az órarendem alapján keddenként kellhet esetleg még több, de akkor max. 1-2 szünetben töltök rajta).
Össze is szereltem, sajnos a 4mm helyett 5mm-es akksi vastagság miatt a ház néhány megmaradt rögzítőfüle (a többi eltört) már nem tartja össze a két felét, úgyhogy egy ragasztócsíkkal körberagasztottam a szélén - a (szerencsére egymás közelében lévő) gombokat, ki-bementeket kihagyva. Nem mondom hogy olyan szépen néz ki, de a célnak megfelel.
Köszönöm a segítségeteket.
Holnap vagy holnapután még leírok jó pár mérési adatot, már csak úgy referenciaként is, hátha jól jöhet még valakinek.
-
#13686
szaszayanou
aktív tag
Lompos48
#13684
szaszayanou
aktív tag
válasz
Lompos48
#13684
üzenetére
Azt tudom, hogy két ilyen vacak fog kelleni. Abban vagyok bizonytalan, hogyan kötöm be ezeket a próbanyákra. Lesz két pozitív és két negatív vezeték elemektől, és azokat kötöm be, vagy az elemek valahogy sorban lesznek az áramkörben és csak egy-egy vezeték lesz?
Remélem érthető mit akarok kibökni.
Szerintem maradok ennél a kapcsolásnál. Első projekt, eleget szívok még ennek a megvalósításával. Elvileg sokan megépítették már a cmoy-t, segítséget is hamarabb kapok így.
-
#13683
szaszayanou
aktív tag
Lompos48
#13674
szaszayanou
aktív tag
válasz
Lompos48
#13674
üzenetére
A jogon nálunk az "ez hülyeség, miért van így" jellegű kérdésekre általában az a válasz a tanároktól, hogy a ogy-ben a képviselők végtelen bölcsességükben bízva így látták jónak. Ez is valami hasonló dolog szerintem
A dupla kapcsoló miért jobb? Nem értek hozzá.
Már látom, hogy 2 elem kell hozzá, de azokat miképpen kössem egybe ilyet használva?
A földeléssel még mindig bajban vagyok.
-
PH-User
addikt
válasz
Lompos48
#13668
üzenetére
Bizony, a hidrogén nekem is feltűnt... Nem létezik, hogy ennyire segghülyék legyenek.
PLIMA cipő? Az is vagány lehet.
moha21 - Hallod ebben olyan védelmek vannak, hogy ha meglátnád, a sírás rád jönne.
Már, ha témánál vagyunk, készítsek képet róla belülről?
Talán a kis trafó érhet valamit belőle, mondjuk erősítőbe segédtápnak valami aprósághoz, ha jól gondolom.
-
atesss
addikt
válasz
Lompos48
#13660
üzenetére
Hű ez komoly irodalom, végigolvasom majd, most csak belenéztem, az alapján tényleg OK-nak tűnik.
Most kapcsolt ki, hogy le van merülve.
Vagyis kb. 3,5 órát ment.
Új korában nem tudom már mennyit ment, de max. fényerőn, max. hangerőn 7-8 óránál többet biztos nem.
Viszont még mindig 3,25V körül van benne (ha bekapcsolom, és megy pár másodpercet, akkor kb. 3,15-re esik le; magyarul jobban esik a fesz terhelésre, most már hogy merülve van).
Ez azért elég messze van a 2,7V-os min. fesztől. Sajnos, mivel úgy azért nagyobb kapacitást lehetne belőle kinyerni. De kb. mennyivel is ? (Erről nem találok ábrát a linkelt oldalon.)Most elkezdem a töltést.
-
atesss
addikt
válasz
Lompos48
#13588
üzenetére
Ugyanakkor az is fontos, hogy a töltő mekkora áramot képes leadni.
Maga az egész lejátszó az USB-ről 5V-on max. 450mA-t tud felvenni.Összeraktam az új akksival az asztalon, mérőkörbe kötve.
Régi akksi teljesen feltöltve (egy éjszaka): kb. 4,1V (kikapcsolva).
Áramfelvételek, feszültségek:
- Új akksiban volt gyárilag: 3,93V
- Képernyő ki, felvétel (nekem ez a lényeg): 38mA
- Képernyő max. fényerő, lejátszás max. hangerő: 70-85mA
- Képernyő ki, lejátszás max. hangerő: 50mA
- A mostani kb. 15-20 perc használat után max. fényerő, max. hangerőn: 3,69V
- Kikapcsolva: 3,85VTöltés:
Bekapcsolva, max. fényerő, lejátszás - max. hangerő: 4,19V; kb. -185mA
Kikapcsolva: 4,19V; -140-130mA
Kikapcsolva, megvárva míg a kijelző kikapcsol (nem mutatja a "Charging" feliratot + animációt) 4,19V; -120mAMagyarul most hogy az akksi 3,85V-on van, 120mA-el tölti, egy 250mAh-s akksit.
Így kb. mennyi idő lehet a gyakorlatban egy teljes töltési ciklus ?
Lehet hogy többel töltené, ha még alacsonyabb az akksi fesz ? -
k.geri19
tag
válasz
Lompos48
#13622
üzenetére
megvan a megoldát
a gond ott volt hogy 2x 36volt 74 75volt ment a hídba és kaptak a kondik ennyit. ami nem tetszet nekik
most 1db 36voltos ágat kaptak.
de
dcbe 37voltot mérek. + -és nem 75 se 160
na most megkísérletezem 37voltal a végfok panelt
de
a 13voltos különbséget megtolhatom a 18voltos ágot rákötöm a 36voltosra 1 1 biztosíték mellett? -
PHM
addikt
válasz
Lompos48
#13622
üzenetére
Én már láttam 3, sőt 4 lábú kondit is.
Emlékeim szerint a 3 lábúnál 2 láb volt a negatív, a 4 lábúnál pedig
csak 2 láb volt bekötve, a másik 2 csak tartó láb volt.
Egyszóval lehetséges a 3 láb, de attól még mindig nem világos
nekem sem ez az ügy. Sőt, mondhatni egyre homályosabb... -
CPT.Pirk
Jómunkásember
válasz
Lompos48
#13579
üzenetére
Nem vizsgáról volt szó, hanem közönséges tanóráról. Rövid szárú nadrág -> soha nem lesz diplomád. Innen származik a t. tanár úr mondása, hogy "barbárokkal barbárul. Személyesen nem voltam jelen, másik szakirányt választottam.
Vizsga más kérdés, ott természetes a kulturált megjelenés, bár inkább csak oda szoktak kiöltözni manapság, ahol a tanár ezt elvárja, vagy a diák tudja, hogy a tanár ezt értékeli. Nekem is lett meg úgy tárgy, hogy köszönhető volt a kiöltözésnek, mivel a többség ott nem volt kiöltözve, de arcról ismertek már eléggé a tanárok.
Am. ilyet is találtam a biztosítók témában:
Finombiztosíték: az elektronikus készülékeket védik. Névleges áramuk 1mA..10A. Az áramértéket a biztosítékcsatlakozás fémkapuján tüntetik fel. Különböző célokra különböző kiolvadási sebességű biztosítókat készítenek. A gyors biztosítók ugyanolyan erősségű áram hatására sokkal rövidebb idő alatt olvadnak ki, mint a lomha biztosítók. Normál üzemi körülmények között is pl. bekapcsoláskor rövid időtartamú, de nagy áramlökéssel működő berendezésekhez lomha biztosítók kellenek. A lomha olvadóbetétek könnyen felismerhetők a homokkal töltött üvegházról, vagy porcelán házról.
A finombiztosítók ellenállása nagy, a feszültségesés a 11 V-ot is elérheti.
Erősáramú technikai olvadóbiztosító: névleges áramuk 2..850A. A teljesítményelektronika berendezéseit és eszközeit, pl. a tirisztorokat védik. [link] -
k.geri19
tag
-
k.geri19
tag
válasz
Lompos48
#13605
üzenetére

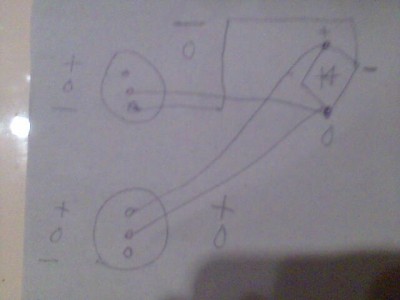

detto így van kötve
és a dcv 75volt.amit a panel kapna plusz mínuszannyi a különbség hogy gondolom középen a 50 50 a két kondi na most eza két kondi ugy van kötve egyik kondi kapja a plusz részt a hídból és ugyanez kondi kapja a negatív ot is a hídból
és a másik kondi pedig rá van sorba kötve a plusz a mínusz és a földelés("elsödleges" kondira)
itt van hiba?
-
k.geri19
tag
válasz
Lompos48
#13602
üzenetére
most már világos. a híd kis ellenállás szerű dolgokkal megkeveri a 2x 32voltot és 50voltot ad körülbelül. és lesz mínusz 50 és plusz 50.
amit rajzoltál legutóbb ugyanaz kapcsolás .
0ás jön a tápból, megy a fém ház aljára és itt elosztódik a földelések minden fele.
a 2 kondi
Rubycon 4700
-67WV +67WV van rájuk írva
és a 160volt változatlan a kondik után. -
k.geri19
tag
válasz
Lompos48
#13595
üzenetére
tévedtem. a 32volt kijöt táp hibátlan.
ám mikor a hídba megy és onnan a kondik és innen a plusz mínusz
amit kapna a nyák voltot
165volt.
ilyenkor mi a helyzet?
2 mérömüszerel is kimértem konektorban (230at) itt pedig 165 .
és ez valóselőfordulhat az előző panelek quadok mikor zárlatosak lettek a kondik megsérültek vagy a híd??
-
PH-User
addikt
-
k.geri19
tag
válasz
Lompos48
#13586
üzenetére

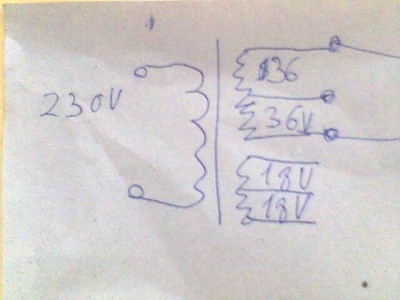

megvan szerintem a gond. ugye 2 panel volt benne és a hidba a 2 36voltos ág ment!!!
és ezt a 72voltot kapta a kondik. és jo hogy ennyi áramot kapott a nyák.
lekötöm az egyik 36voltos ágat.
vajon tönkre mehetett a quad első összerakásnál?:S
amikor hülye hangon szólalt meg. -
atesss
addikt
válasz
Lompos48
#13551
üzenetére
Ja közbe jut eszembe, hogy egy új akksit először tölteni kellene. És inkább ajánlott 8+ óráig.
Vagy ezt Li-Ion-nál mennyire ajánlott betartani ?A túláramon kívül más gond nem lehet azzal, ha a gyári (700mAh)-s védelmi elektronikát rakom be a 250mAh-s akksihoz ?
Pl. valami lekapcsolná állandóan a töltést (persze most nem a hővédelemre gondolok), vagy sokkal lassabban töltene, vagy valami egyéb gond. -
CPT.Pirk
Jómunkásember
válasz
Lompos48
#13558
üzenetére
Tényleg biztosító a hivatalos elnevezése, és tényleg egyik tanár nyakaz érte!
Wikipediáról: Az olvadóbiztosító (elterjedt téves elnevezéssel biztosíték) olyan készülék, melynek elsődleges feladata az áramköri elemek (vezetékek, villamos motorok, elektronikai berendezések) védelme a túláramok és zárlati áramok káros hatása ellen, vagyis az áramkör megszakítása az erre a célra méretezett, vékony huzal kiolvadásával. Másodlagos feladatuk a névleges elektromos áramerősségüknél nem nagyobb áramok üzembiztos vezetése.
Egyébként ez olyan, mint hogy van nálunk egy tanár, akivel szerencsére nem futottam össze, ha hozzá bementél a tavaszi 30 fokban rövid szárú nadrágban, netán 1 napos borostával vagy pircinggel, akkor nem lett belőled mérnök soha.
totya694:
-
k.geri19
tag
válasz
Lompos48
#13575
üzenetére
átnéztem, valóban függetlenek a 32voltos ágaktól
de sajnos a 32voltos rész amit mértem táp után az egyből 36voltot jelez. aztán a híd és a kondik végén pedig 74volt.
fizikai képtelenség lenne?
de ha úgy is lenne hogy valóban 74volt. lehet ez az oka amiért nem ad se közép se mély frekvenciát a végfok? kimenete. (kakaón hallani nagyon magas frekvencián a zenét de nagyon visszafogott hangerővel)a bemenet a végfok panelen ( nincs hangerő szabályzó rajta direktből jön, ahogy a számítógépen jön a jel) számítógépen vezéreltem a hangerőt most is így szeretem szeretném
ennél jobban nem tudom körül írni a problémám.
-
k.geri19
tag
válasz
Lompos48
#13571
üzenetére
első variáció van.
és ezt még az előző quad tulajdonos nál is így volt tehát nem nyultam hozzá. de ez a 74volt kicsit nem értem. mert valóban nem 1,41x a szorzás a feszültségnek.
nincs elkötve
de mégis ennyi:S
mit tehetnék?
a 18voltos ágat kössem át a 32voltos helyet? és hátha 50et kapok? -
k.geri19
tag
válasz
Lompos48
#13569
üzenetére
a táp jó
36volt előtte
és amikor a híd ,aztán a egyik pufferkondi és a másik kondi melette össze van kötve és az egyik kondin át menne a 2 panelra az áram,feszültség. mindkét 36voltos ág se 50 se 36. 74voltot ad. mi nyomja így fel a voltokat?
úgy gondolom ezért nem szólal rendesen meg a végfok mert 24voltal többet kap. a 2 kondi ennyire felnyomja a feszültséget? leköthetem az egyik kondit? vagy azok olyanok hogy negatív másik pozitív kondi?előre is nagyon szépen köszönöm!
-
atesss
addikt
válasz
Lompos48
#13549
üzenetére
Akkor a hővédelemre jól értem, hogy két megoldás is van, sorba kötve:
Temperature fuse és PTC ?Én elvégeznék egy teljes monitorizálással egy töltést.
Ja-ja, ezt terveztem én is.
Vajon így most gyárilag mennyire lehet feltöltve az akksi ? (most épp nem tudok rámérni, nincs itt anyámnál a multiméterem)
Nem kellene a feszültséget is mérni közben ?
tapogatnám az akkut, hogy melegszik-e
Erre van pontosabb mérési ötletem is, egy barátomnak van egy olyan multimétere, amivel lehet mérni hőmérsékletet is (és közel lakik, szóval könnyen kölcsön tudom kérni).
Csak én eredetileg az áram mellett a feszt akartam volna mérni ezzel.
Akkor inkább a hőmérsékletét mérjem ? -
PH-User
addikt
válasz
Lompos48
#13531
üzenetére
Ismét köszönöm a válaszodat.
Nos, triak-hoz nem értek, sosem volt még vele dolgom. Ez egy újabb ismeret lenne számomra, de a hőmérséklet visszajelzés fontos lenne, s ezért akkor inkább érdemesebb lenne egy forrasztóállomást venni.
Külföldön (eBay-en) nézegettem ilyen állomásokat 20-25e forint környékén postázással, azok esetleg jók lehetnek? Nagyon sok beállítási lehetőség van rajtuk és hőlégfúvó üzemmód is. [link1] [link2] [link3] -
PH-User
addikt
válasz
Lompos48
#13520
üzenetére
Köszi-köszi.
sma tools FP 60/VDE 60W pákához létezik valami egyszerű hőfokszabályzó kapcsolás?
Nem ártana valami visszajelző is, ami mutatja az aktuális hőfokot.
Vagy érdemesebb kész szettet venni?15K körül van valami jó minőségű állomás?
-
válasz
Lompos48
#13521
üzenetére
Jól emlékszel a Csehszlovák volt és pl. a TBA810 és MBA 810 közt annyi volt a különbség,hogy az MBA rövidzár védelemmel is el volt látva.
Az is igaz,hogy a Sanyo gyár már rég megszűnt és így ha nagy ritkán felfedezhető még 1-2 STK névre keresztelt példány az is utángyártott (had ne minősítsem mik)
-
PH-User
addikt
válasz
Lompos48
#13485
üzenetére
Nem hiába nézegettem őket... Hídban is gondolkodok.
CPT.Pirk - Én már dobtam egyet össze próbakapcsolásban, nem volt vele semmi gondom. Hallottam rosszat és jót is róluk, de rosszat kevésbé.
totya694 - Van egy tranyós LUXMAN-om, majd a műhelyembe szeretnék egy ütős IC-set építeni, de azért köszi.
-
PH-User
addikt
válasz
Lompos48
#13472
üzenetére
Köszi még egyszer, nélküled nem sikerült volna. Most már újra jó a kis szervizes monitorom.
Más: Korábban kérdeztem az akkumulátor töltőt... Nos szeretnék valami egyszerűt összedobni, hogy a NiMH akkuimat fel tudjam tölteni. Van olcsó/könnyen megépíthető alternatíva?
Filc ügyben: [link1] [link2]
(NEM reklámnak szántam, csupán támpontnak. ) -
PHM
addikt
-
PH-User
addikt
válasz
Lompos48
#13437
üzenetére
Gratulálhatsz, Mester!
Megjavítottam az F700B-t, köszönöm a segítséget!
Levettem a dobozt, leválasztottam a nagy-fesz. trafót és nyugodtsággal végignéztem a panelt, végigmozgattam az alkatrészeket, s láss csodát az egyik eltérítő IC-nek két lába mozgolódott! Szépen átforrasztottam, összeraktam, s működik.
Mielőtt összeraktam volna, újra megkocogtattam, de már nem vibrált be, szóval szuper!
Köszi még egyszer!
(Talán ez az első dolog amit kitartóan végicsináltam?
) -
CPT.Pirk
Jómunkásember
válasz
Lompos48
#13469
üzenetére
Nem tudom mit számoljak rajta, azon kívül, hogy 15W teljesítményt fűtene, ha konstanst 270V-t kapna.
---
Nah izé, aránylag jó eredményeket kaptam korábban alkoholos filccel, de az vékony hegyű volt, és ha tovább hagytam bent a kelleténél, akkor lemarta azt is. Szóval ha gyorsan működik a szer, akkor szerintem nem lesz gond az alkoholossal sem, csak elég vastag réteget kell odatennem. -
válasz
Lompos48
#13465
üzenetére
Még a teherautóknál is alkalmazzák a párhuzamosan kötött aksi megoldást (ha lehet ha nem)
Az egy más kérdés,hogy ha az egyik cellazárlatos lesz akkor aztán megkezdődik a szívás...
A ma gyártott mobil feszült források amúgy is igen csak rövid élet ciklusában nem sok mit számít szerintem.Ha 8-10 évet kibírnának akkor azt mondom van értelme odafigyelni... -
Bocaa
senior tag
válasz
Lompos48
#13438
üzenetére
a táp rossz szűrésést szűrőkondikkal lehetne megoldani?

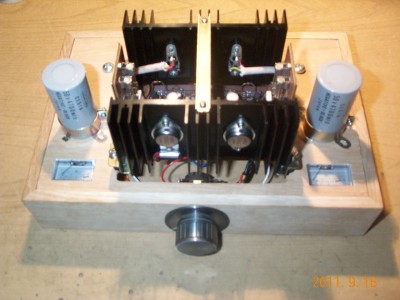

Az erősítőt egy előerősítőből és egy végfokerősítőbőlból állítottam össze. A végfokot 18V váltóárammal működtetem. Az előerősítő egy ilyen konektorba dugható "egyenirányító" mivel 12V egyen jön le róla. A szűrést akkor a 12V bemenő és az előerősítő közé kéne raknom nem? -
raidx
őstag
válasz
Lompos48
#13440
üzenetére
Ezért lényeges, hogy a fékkar működtetése vissza adja a gázkart. Vagyis annak az értéke érvényesüljön, ne a megőrzött állapot. Ezt neveztem én alap állapotnak, amikor a gázkar adja a jelet a motorvezérlőnek.
Ezért gondoltam az öntartó relét a HOLD jel kapcsolására aminek az öntartását a fékkarba lévő mikrokapcsoló megszünteti, ha a fékkart használják.
Ennek a kapcsolónak az állapotát figyeli a motorvezérlő is és ha működésbe lép letiltja a motor táplálását, átváltja generátoros üzemmódba és a motor által termelt fékezési energiát visszatáplálja az akkupakkba. Mivel a hall elemek 5V-os tápját is elveszi és picit késleltetve adja vissza, a gázadás elölről kezdődik (legalábbis normális embereknél) mint egy robbanómotoros motorkerékpárnál.
Jövő hét második felébe lesz időm és alkalmam szétszedni és kimérni a fékkar jeladását. Végül is annak ismeretében lehet a HOLD-jel vezérlését megtervezni. Ezek a Kínaiak ahány fajta Elektromos kerékpárt gyártanak, annyi fajta vezérlést is. Mindig van valami nüansznyi eltérés, hogy egyik típus ne klappoljon a másikhoz. Vannak ugyan úgynevezett univerzális vezérlők de azok meg épp azokat a pici többletszolgáltatásokat nem tudják mint az eredetik.
Például az én Arizona Raptor nevű masinámon van egy háromállású kapcsoló. 1-es állás 25 km/h a végsebesség, 2-es állás 30 km/h a végsebesség, 3-as állás kb. 32 km/h a végsebesség viszont a lépcsőn is felmegy. Persze a 2 és 3-as állás már nem akku kímélő!
Ezt például az univerzális vezérlők nem tudják. -
raidx
őstag
válasz
Lompos48
#13434
üzenetére
Most már kapiskálom az S/H lényegét.
Azt hiszem ez lehet a gyári megoldás is.
A gázkar jelvezetékét megszakítva a gázkar jele megy az "Input" pontra és az megjelenik az "Output" ponton. Ide csatlakozik a jelvezeték azon része ami a motorvezérlőbe megy.
Tovább gondolva.
Egy nyomógomb egy két áramkörös relét működtet. Egyik áramkör öntartóvá teszi a relét, a másik áramkör aktiválja a hold jelet. Ettől kezdve az a pillanatnyi érték továbbítódik a motorvezérlőbe és tartja azt a sebességet. Fékezéskor megszűnik a relé tápárama ezért nyitnak az érintkezők és megszűnik a hold jel is. Innentől ismét a gázkar aktuális jelét továbbítja a kimenetre az S/H.
Sürgősen ki fogom deríteni, hogy a fékkarba épített mikrokapcsoló nyitó vagy záró érintkezőkkel dolgozik.
Elnézést! Kicsit leragadtam a korábbi rajzocskám elvénél.
-
PH-User
addikt
válasz
Lompos48
#13430
üzenetére
Átmentem a gyanús forrasztásokon, WD-nel kitakarítottam a tűket és a foglalatot, szépen összeraktam, rózsaszín árnyalat... megkocogtatom a hátsó árnyékolt dobozt amiben a panel van és pillanatokra visszaugrik... Nincs nekem már ehhez türelmem, megy le a tárolóba.
Azért köszönöm a segítséget. -
raidx
őstag
válasz
Lompos48
#13425
üzenetére
Adott 48 volt aksi, Hubmotor, vezérlő. Gázkar (hall elemes) bemegy test, +5V (ez lenne az elektronikának is a tápja). Kijön vezérlő jel ami 0.5 - 4.5 V tartományba van a gázkar állásától függően. A vezérlő ennek függvényében ad áramot a motornak. Fékkarba mikrokapcsoló, ha valamelyik fékkart meghúzom kapcsoló jelet ad a vezérlőnek az letiltja a motor tápfeszét független a gázkar állásától. Egyes drága típusokba a vezérlő tartalmaz olyan részt is ahol egy nyomógomb megnyomásával rögzíti a gázkar adott pillanatnyi vezérlőjelét és innentől kezdve a gázkart elengedheted. Egész addig tartja az állapotot míg fékezés nem történik. Akkor visszakapcsol a gázkar vezérlőjelére. Sajnos amit láttam ilyen típusú vezérlőt, ki volt öntve valami szilikonos anyaggal. Így nem sikerült a lényeget lelesni. Létezik egy fél megoldás. A gázkar jele kétállású kapcsolóra megy, van egy poti amivel beállítasz egy jelszintet ez fogja meghatározni a sebességet. Hátránya, minden fékezés után vissza kell állítani a kapcsolót, hogy a gázkar jelét továbbítsa. Ennek oka az aksi és motor életének kímélése. Nagyon nem szeretik a teljes-gázzal indulást.
A közölt kapcsolás jónak tűnik, bár nem vagyok elég jártas az elektronikába.
-
raidx
őstag
válasz
Lompos48
#13420
üzenetére
A lehető legegyszerűbb és legolcsóbb megoldást szeretném.
A gyári megoldások általában egy előre beállított potméter jelét adják a vezérlőre a gázkar jele helyett egy nyomógomb és relé segítségével. Fékkar meghúzásakor megszűnik a tápfesz és ejt a relé. Így a gázkar érvényesül. Ezt a funkciót gondoltam kicsit kibővíteni, hogy a gomb megnyomásakor a gázkar aktuális jele megmaradjon akkor is ha azt elengedem.
-
-
Tomi_Sci
őstag
válasz
Lompos48
#13369
üzenetére
Milyen (konkrét) pákát tudnátok ajánlani, ami strapabíró (hülyebiztos
), jó ár/értékű?
Én is arra keresném, mint Gravill.
Szerk.: A mostani egy 30W-os régi Weller, de már kicsit oda van.
Szerk.: Még jó, hogy olvastam a válaszod, nem is gondoltam, hogy ennyi szerepe van a hegy felületének a cin felvitelében. (persze azért gondoltam, hogy van, de én is a cinre gyanakodtam amikor csökkent a használhatóság - ugyanis márkát váltottam) -
-
joecontra
addikt
válasz
Lompos48
#13328
üzenetére
Ez egy videojelfolyam feldolgozó IC lenne, konkrétan egy olyan ami a DVI tmds jeleiből csinál digitális rgb-t.
4 analóg és 3 digitális power pin-nel rendelkezik. Ezekhez a pinekhez gnd pinek is tartoznak.Ennek fényében tenném fel újra a kérdést:
szabad a power pineket ugyanarról a forrásról (videokártya +5V) üzemeltetni ill. ezeket a gnd-ket a forrás ground-jában (videokártya +5V gnd) közösíteni?Üdv,
J -
Volkov
senior tag
válasz
Lompos48
#13317
üzenetére
Így kezdtem a legelején is. Megcsináltam, de nem tetszett.Kocsiba ez gáz, mert villog... Túl nagy a difi álló ill. járó motornál.
Mondjuk akkor 12V-al számoltam, nem átlag 13-al.
Kérdés: ha az egész kapcsolás elé beteszek egy kondit, csillapíthatja a villogást?Kérdés 2: meg lehet tudni vhogy a led-ek pontos adatait? Ki tudom mérni vhogy?
-
Volkov
senior tag
válasz
Lompos48
#13315
üzenetére
Azért nem írtam, mert ebben rugalmas vagyok
(ha kell, átvariálom)
-most épp: 18 db van párhuzamosan, és a 2 db ilyen 18-as sor van sorba kötve.
(6.3V-ra számoltam ki az LM317 ellenállásait)
-nincs előtét ellenállás...
-kínai lámpából vannak, pontos infóim nincsenek. 5mm-es durvafehér led-ek, pár adatlapot böngészve kb: 3,3V 20mA 12000mcd (max). De nem 100%!!!
-a fesz otthon egy teszt aksiról ment, miközben világít, akkor 12.32V.Melóban vagyok, többit majd otthon tudom megmérni.
Én arra gondoltam hogy ezt az LM317-es mókát el kéne felejteni, s egy újat öszehozni, ami jó, nem ezt foltozgatni. (mármint az ÉN LM317-es kapcsolásom kell hanyagolni. Anno kiszámoltad nekem, hogy a környezeti hőfokhoz képest 80 fokkal melegebbet csinál. És igaz is
Led-ek a pokolból )Felejtsük el, hogy csináltam eddig bármit is.
Kezdjük nulláról.
Kell egy kapcsolás, ami 36 led-et meghajt valahogy 11 - 14 V-ig. Ennyi a cél
![;]](http://cdn.rios.hu/dl/s/v1.gif)
Új hozzászólás Aktív témák
ekkold- Apple Ipad 10.generáció
- Új HP Pavilion x360 14-ek Érintős hajtogatós Laptop Tab 14" -35% i5-1335U 8/512 FHD IPS Iris Xe
- RTX 4080 SUPER,16GB. Ryzen 7 7800X3D, 32 RAM Fury RGB! Garancia!
- Asztali PC , i7 9700K , RX 5700 XT , 32GB DDR4 , 500GB NVME , 1TB HDD
- Dell Inspiron 5406 2-in-1i5-1135G7 16GB DDR4 3200 512GB NVME 14" FHD Érintőkijelző W11Pro
- BESZÁMÍTÁS! Apple Macbook Pro 15" 2019 i9 9980HK 32GB 500GB Radeon Pro 560X hibátlan működéssel
- iKing.Hu - Samsung S25 Ultra - Használt, karcmentes
- Bomba ár! HP ZBook Studio G5 - i9-9980H I 32GB I 1TSSD I Nvidia I 15,6" FHD I Cam I W11 I Gar
- Bomba ár! Lenovo ThinkPad L480 - i5-8GEN I 16GB I 256GB SSD I 14" FHD I HDMI I Cam I W11 I Gari!
- Csere-Beszámítás! MSI Gaming X RTX 4060Ti 16GB GDRR6 Videokártya!
Állásajánlatok
Cég: PC Trade Systems Kft.
Város: Szeged
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
