And
veterán
válasz
Lompos48 #10185 üzenetére
(Olyannal találkoztam, hogy egy ilyen netről frissíthető, ezen felül külön is tanítható - szintén valamelyik Logitech modell - képtelen volt leadni egy dvd / hdd videorekorder OK / enter kódját, anélkül meg egyszerűen nem engedett be a menüjébe. Az igaz, hogy épp a szóbanforgó típus nem volt a Logitech-től letölthető adatbázisban, viszont egy nagyon közeli típusszámú igen, amellyel minden más funkció működött, csak ez az enter nem. Az eredeti távirányító sajnos nem volt meg hozzá, a tulaja használtan vette. Erre összedobtuk a Winlirc-hez szükséges néhány alkatrészt /COM-port, soros ellenállás, IR-led/, és azzal hajlandó volt végre működni a rekorder. Na, gondoltuk ezt most megtaníttatjuk a Logitech-kel: tanítás mód, kód lead, távirányító örül, vette a kódot, de azért kiírja, hogy ismételjük meg. Ismétlés, Logitech még jobban örül, minden frankó, kód eltárolva. Ok, akkor próbáljuk ki: tanított enter-kód elküld, a rekorder meg se nyikkan. Azóta is csak a Winlirc hajlandó jobb belátásra bírni..)
-
-
Jancsi
aktív tag
válasz
Lompos48 #10152 üzenetére
Köszi!
atesss
Fényerő szabályozásra ott a PWM, fix tápfesz esetén egy áramkorlátozó ellenállás és egy tranzisztor az egész.
A két táp összekötését, 1-1 diódán keresztül meg tudod oldani.
De az a legegyszerűbb ha nézel egy valósidejű órát [link] a legtöbbhöz lehet elemet vagy szuperkapacitást csatlakoztatni.
Attól függ ébreszteni-e kell-e az órának akkor is ha nincs hálózati táplálás. Ha kell ébreszteni, akkor step-down MC34063-al 6,8-6,9V-ra és 80-120mA-es áram limittel, és mehet rá közveltnül egy 0.8-1.2Ah-s 6V-os ólomakksi, arról pár napot tuti menne az óra, utána pedig egy mezei 7805-ös. -
Speeedfire
félisten
-
Devid_81
félisten
válasz
Lompos48 #10136 üzenetére
Ez egy kertes ház, a város szélén.
Kutya van vagyis csak volt.
Mivel nincs mindig felügyelet alatt a ház a kutyának nincs jó sora.
Már a sokadik kutya van hadrendbe állítva, elődök lemérgezve.
Ha az udvarban valaki megmozdul éjszaka akkor kellene ennek mennie.Szerk: MP3 lejátszókkal az a baj, hogy a legtöbb lemegy készenlétbe, vagy kikapcsol ha egy ideig nem nyúlnak hozzá.
Persze biztos van olyan amelyiknek van olyan beállítása, hogy soha nem kapcsoljon ki.
Hideg ellen levédem a cuccot, nem kap sem fagyot sem párát. -
Devid_81
félisten
válasz
Lompos48 #10130 üzenetére
Eddig oksi
Mondom a helyzetet, mozgásérzékelős lámpáról lesz leszedve az érzékelő, amikor valaki elhalad előtte akkor jönne a műkutya aki majd elijeszti a "járókelőt" remélhetőleg.
Szóval a mozgásérzékelő rész az ok, megoldott, kutyaugatás van mp3-ban az is megoldva.
De hogyan tovább?
Van-e valami olyan cucc amire fel tudom tenni az mp3-at?Mp3 lejátszóval oldjam meg?De azt hogy kapcsolom be adott pillanatban?
Autóbontóból szerzek riasztó hangszóróját, bár azok frekvenciamenete miatt lehet halott öltet.
Pár wattos erősítő is megoldott, az sem gond.
Majdnem minden megvan elméletben -
Speeedfire
félisten
válasz
Lompos48 #10125 üzenetére
Az nincs itthon, szerdán veszek Győrben vagy 20 darabot az egy darabig elég lehet talán.
Remélem, hogy nem a trafó a ludas (ilyen paraméterű trafót szerintem nem nagyon lehetne kapni), hanem valami más apró hiba lesz. Bár mire rájövök, az itthoni környezetben elég sokáig fog tartani.
-
sörösló
aktív tag
válasz
Lompos48 #10117 üzenetére
Drága Barátaim! Nem mondtam, hogy az öregek fagyjanak meg! Én csak azt szerettem volna érzékeltetni, hogy ha meleget akarunk akkor fizetni KELL!!! Ha meg nem telik rá, akkor vagy fázunk, vagy megfagyunk. Vagy akkora alapterületet kell birtokolni, amekkorát be tudunk fűteni.,
-
Speeedfire
félisten
válasz
Lompos48 #10111 üzenetére
Én is valami led-re gondoltam. Holnap kimérem őket, aztán számolok egyet. Vagy a ledet a másik 2 áramkörre kötöm.
Egyelőre nem tudok rájönni, hogy lehet. Ha jól tudom akkor a jobb oldalon a 2 kimenet, így alakul:
1. +19.5V
2. -19.5VVagy fordítva. Viszont ha jól sejtem akkor akkor valami föld lehet a jobb alsó zöld vezeték. (bár a "betápból" nem jön föld, a trafón meg nem látok földelést sehol)
Azt meg nehezen tudom elképzelni, hogy a zöld vezeték mondjuk -+220V lenne. -
-
Speeedfire
félisten
válasz
Lompos48 #10109 üzenetére
Az alsó a bemenet(primer) a felső a kimenet(szekunder).
Szerk.: Hülyeséget rajzoltam az előbb. Úgy néz ki fáradt vagyok már.
A 3 kimenet az oké, de szerintem az egyik abból a föld. Vagy a rajzon van rosszul bekötve, mivel a trafón 2 kimenet színe megegyezik, ezek be is vannak jelölve, viszont amihez az ellenállás van kötve oda nincs semmi sem írva. A zöld vezeték(jobb lent) és a sárga(jobb fent) ezek mennek a lámpához.
Rossz lenne a kapcsolási rajz?
-
Speeedfire
félisten
válasz
Lompos48 #10105 üzenetére
Az a baj, hogy a saccolom csak 10 A-ig van, egyelőre a trafót sem mértem még ki. Felette már meghal.
A trafóból viszont 3 kábel jön ki, gondolom 2 secunder tekercs van rajta. Ami érdekes, hogy csak egy feszültség/amper érték van oda írva a két kimenet közé. 29.5V/1.75A
A kapcsolási rajzon meg nincs külön 2 + kimenet. -
mezis
félisten
válasz
Lompos48 #10081 üzenetére
Üdv.!
Látom Te is az alu dobozra bíztad a hűtést. Én is így oldottam meg az elsőnél.
Kíváncsi lennék rá, hogy működik-e még. (A trafója elég kicsi volt hozzá.) . Fólián talán még az utca/hsz is rajta van, igaz, már nem ott lakom. Az új tulajt nem ismerem, mert akitől ő vehette az amolyan hívatlan, éjszakai látogató volt, nem várt meg, névjegyét sem hagyta itt. (Ujjlenyomatot sem.)Igen, a QUAD-405 igazio sikersztori ! (
-
CPT.Pirk
Jómunkásember
válasz
Lompos48 #10081 üzenetére
Hmm, ha már a quad405 említve lett, van egy 1978-as gyártmányú, még japánban készült Pioneer SA-7800 -as erősítőm, amiből ugyan két belsővel is készült, de én kifogtam a gyárilag quad405-ös verziót, igen csak ott van a szeren.
Ennyi idő után mindössze annyi baja volt, hogy a 4-ből 2 pufferkondi meghalt, így cseréltem mindegyiket, valamint eléggé látszik, hogy régi a nyák, mert nagyon nehéz úgy forrasztani benne, hogy ne jöjjön le a réz a nyákról. -
sörösló
aktív tag
válasz
Lompos48 #10065 üzenetére
Azért én a helyedben átgondolnám ezt a Nyák. dolgot, legalábbis a végfok esetén! Sok rejtett csapda a felélesztés után jön elő, a Nyák. meg egy kőbevésett dolog, semmin nem tudsz változtatni. Elég egy rossz helyen lévő vezetősáv, vagy árnyékolás, aztán máris ott a ' fuldokló ' végfok ahol hosszas nyomozás után derül ki, hogy gerjed. Ha megnézel egy profi csövest, általában rögzített forrfüles lécekre teszik az alkatrészeket, a vezetékeket meg külön kötegelve, elválasztva esetleg fémrészekkel szerelik fel. Ha valami zűr van, itt még lehet változtatni. Az egyedi építés mindig lutri, sok szerencsét és türelmet hozzá.
Ha emlékszel a népszerű Quad 405 tranyós végfokra, azért volt népszerű, mert sokan megépítették és a végső változat panelterve már kinőtte a gyermekbetegségeket, nem okozott meglepetéseket. A csöves szerelésben nálam máig etalon a német FUG adóvevő, amit a II. vh.-s vadászokban használtak. Atombiztos csőrögzítés, forrfüles alkatrésztartó lécek + minden alkatrész még egy bakelit tartóbilincsben középen rögzítve, vezetékek bakelitcsőben bilinccsel rögzítve. Egy kézműves csoda volt.
-
Sucuka
senior tag
válasz
Lompos48 #10076 üzenetére
Nos erről van szó: CadSoft Eagle.
Több verziója létezik, a light, professional stb.
A Light verzióval 2 oldalas nyákok tervezhetők 100x160 mm-es méretig. A Light kivételével a többi fizetős, persze létezik hozzá "okosítás" de ide nem írok erre vonatkozólag semmit, hisz warez-nek minősülne.Amatőr áramkörökhöz tökéletesen megfelel a Light verzió (hisz az említett korlátozáson kívül nincs benne más), mert az nem túl jellemző, ha valaki "háztájiban" 2 oldalast csinál. (Pl. én
)
A program telepítőjébe be van építve a magyar nyelv, a menőből kiválasztható.A linkelt oldalról letölthető, vannak még hozzá különböző kiegészítések is, érdemes nézegetni a fejlesztő oldalát. Ha valakit érdekel, szívesen segítek a használatában.
Valaki anno a 4.xx verzióhoz csinált egy jó kis magyar nyelvű leírást, mely természetesen kiválóan használható az újabb verziókhoz is, később tudom linkelni, akkor letölthető lesz.
Egyébként a proginak itt (is) van topikja: Eagle nevű nyáktervező progi
Sok sikert a használathoz!
-
Batman2
őstag
válasz
Lompos48 #10070 üzenetére
Van posta !
Ha gondolod, jutányosan készítek Neked.Viszont én a nyomtatott áramköri fóliarajzot nem tervező progival szoktam készíteni, és nem is azzal nyomtatom, hanem egyszerű rajz programban rajzolom meg és képként nyomtatom ki.
Próbálkoztam tervező programban fóliarajzot készíteni, de magas volt nekem annak a programnak a használata, így maradtam a kőkorszaki megoldásnál.
Üdv.:
-
CPT.Pirk
Jómunkásember
válasz
Lompos48 #10065 üzenetére
A kerámia foglalatokat beszereztem már, viszont nem nyákba való típusok, így szerintem rövid fém tüskéken lesznek a nyákba forrasztva, maguk a csövek meg kilógnának a dobozból felfelé. Nyák anyagának üvegszálast gondoltam.
Ebit: persze, ekkor szoktam a flac és társait kiírni audiocd-re, csak ilyenkor meg ugye a forrása az anyagnak nem azonosítható.
-
Speeedfire
félisten
válasz
Lompos48 #10057 üzenetére
Érdekesek a görbék szerintem is, de ezek elvileg "megbízható" adatok. Legalábbis elég mérvadó az oldal.
Van azért még most is aggály...nagyon szeretem a zenét, így félek később jobb füles, jobb dac kell majd.
Hosszú távra tervezem a készüléket, barátom azt mondta elég "cigány" munka az smd-ket ki be pakolgatni. (1 évig javított lcd tv-ket)
Aztán ki tudja, lehet egyszer nekiesek majd egy csöves erősítőnek is ha már elég jól sikerül mindent összehozni.
Egyik ismerősöm meg szólt, hogy szokott trafókat készíteni. Így kicsit költséghatékonyabb is lehet 1-2 projekt. -
Daemon09
őstag
válasz
Lompos48 #10047 üzenetére
Kipróbáltam, de nem melegszenek a kondik, csak az egyik hűtőborda, amin 2db K2607 tranzisztor van, meg egy kisebb, de annak nem látom a típusát. Kondikon nem látszik folyás sem púposodás.
Hujikolp : 16V-osak vannak ebben, zöld, arany színűek. Nem lesz egyszerű kimérni őket, mert eléggé nehéz hozzájukférni és tuti, hogy ki kell venni őket hozzá. Csak multiméterem van, azzal tudom mérni őket, de az nem 100%-os, ha jól tudom.
A pufferkondikat kivettem, hogy lássam a tranzisztor típusát. -
Speeedfire
félisten
válasz
Lompos48 #10007 üzenetére
Rámértem és 8.5V-ot mutatott a saccoló. Rámértem még pár dologra mondom kíváncsi vagyok rá mi lehet.
1.2V tölthető Ener.. elem 1.25V
4.9V se töltő 5.2V
3.6V se akssi 3.8V
32ohm-os fejhallgatóm 31ohm
19V hp noti töltő 19.6VEzek szerint a nokia töltővel lehet a gondom, vagy valami ellenállás leégett, vagy zárlatos....
-
Batman2
őstag
válasz
Lompos48 #10006 üzenetére
Nincs harag persze.

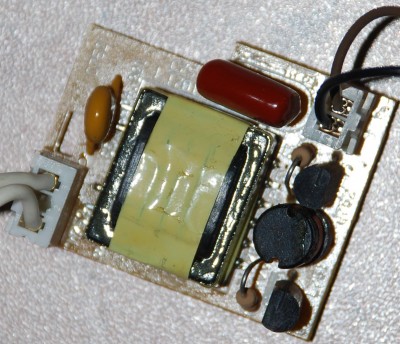

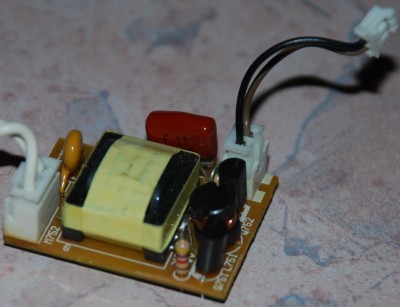

Valóbban nem a legszebb közelről nézve, nem gyári az biztos, ez volt asszem az első próbálkozásom.
Még a cin hagyján, a gyanta maradvány különösen csúnya számomra.
Volt némi problémám a cin megtapadásával a lapon, de méginkább a forrasztó hegyén, ahogy már a múltkor említettem is.A derótok csak a próba ereéjig voltak rajta, aztán beépítettem egy modell mozdonyba.
Majd legközelebb igyekszem ügyesebb lenni !
Üdv.:
-
Batman2
őstag
válasz
Lompos48 #10004 üzenetére
No ez megint egy problémás dolog !
Ugyanis, ha nincs kellő fedettsége a nyomatnak, akkor ngyon játszani kell a világítással, hogy az ideális pontot eltaláld, ha egyáltalán van ahhoz is elég fedettség !Én tintasugaras nyomtatóval szoktam átlátszó nyomtatófóliára nyomtatni, de mivel egy folóiára nemigazán lehet, vagy érdemes kettőnél többször nyomtatni, mert akkor sem lesz igazán erősebb, jobb a fedettség (nem vesz fel több festéket), így 2-3 ilyen nyomatot szoktam készíteni, amiket pontosan egymásra illesztek és a széleit celluxal összeragasztom, így már van kellő fedettség, hogy ne kelljen a lapot kikapkodni az UV alól, nyugodtan lehet világítani, csak az exponálódik aminek kell !
Vékony vonlaknál nehéz a pontos összeillesztés, de csak egyszer kell megcsinálni, onnantól kezdve mehet a sorozat gyártás !A megvilágítást egy 15W-os arcbarnító szolicsővel szoktam végezni, aminek van egy kis ablaka is, azzal a lap felé fordítva, még a szememet sem zavarja.
Olyan 5-8cm-ről világítom a lapot, kb. 3,5-4,5 percig, amire a nyomatot átlátszó CD lemez tokkal szorítom le.
Ez UV-t átengedő műanyag.Az előhívót pedig magam készítem, asszem 0,15M-os NaOH oldat.
Üdv.:
-
Batman2
őstag
válasz
Lompos48 #9998 üzenetére
Egyszerű akrill modell festéket szoktam használni, alkohollal, lúggal (szappannal) lemosható és a marató vegyszert rendesen állja, még a 20%-os sósavat is, hidrogén peroxiddal együtt !!
Mindíg frissen rajzolt lapot maratok, mert úgy vettem észre, hogy hoszabb száradás után már kicsit rideg, könyebben lepattogzódós lesz a festék.
Amúgy jó a fedőképessége, ha rendesen fel van keverve.Foto technikához pedig TN-20-as lakkot használok, előtte jól zsírtalanítom a lapot acetonnal.
Hátránya hogy, nagyon macerás a lakk egyenletes felvitele, a megfelelően fedő, de még nem túl vastag, megfolyt réteg kialakítása, a megfelelő levilágítási idő eltalálása (réteg vastagság függő) és nagyon érzékeny az előhívó lúg koncentrációjára !
Ha kicsit istöményebbre sikerült a lúg oldat, akkor azt is előhívja, amit nem kell és minden minta eltűnik.Üdv.:
-
Batman2
őstag
válasz
Lompos48 #9960 üzenetére
Szevasz
Meg lehet próbálkozni foto technikával fóliarajzot készíteni SMD alkatrészekhez, de akár szabad kézzel is lehet próbálkozni, persze azért nem egy 24 lábú cuccnál !
Én 8 lábú SMD IC-nek és a hozzá szükséges 6db kiegészítő alkatrésznek készítettem nyákot szabad kézzel !
Nem mondom, hogy nem pepecseltem kicsit vele de azért egész szép lett !
Az elkészített áramkört már nagyító alatt kell nézni.
Az alkatrészeket tű heyű SMD forrasztóval forrasztottam.Üdv.:
-
And
veterán
válasz
Lompos48 #9984 üzenetére
Igaza van moha21 kollégának: az összes LED-adatlapon a continuous (azaz folyamatos) áramérték a DC-maximumot jelenti (mod: mégpedig úgy, mint "absolute maximum ratings", tehát nem meghaladható érték), a peak pedig impulzus-csúcsérték, 0,1...10%-os - adatlaptól és gyártótól függő - kitöltésre, 10..100µs-os impulzushosszra vonatkozóan. Pl.: [link], [link], stb.
-
Speeedfire
félisten
válasz
Lompos48 #9971 üzenetére
Tényleg, ezen agyaltam folyamatosan, hogy hogy is van az áramosztó. Valami miatt az maradt meg bennem, hogy sorosan a feszültség megegyezik.
Ha párhozamosan kötöm akkor elvileg 39,44mA jut egy LED-re. Ha az "illiket" elhagyom akkor milyen "gondok" adódhatnak belőle? Nem igazán van itthon ellenállásom és elektró bolt környékén sem leszek mostanában. -
atesss
addikt
válasz
Lompos48 #9955 üzenetére
Megnéztem ezt a Protec 506-ot. Nem tűnik rossznak, csak hát az ára.
Meg nem is nagyon lehet már kapni, kifutott modell. És használtan se nagyon találtam.Viszont így rájöttem, hogy az, hogy milyen szoftvert adnak hozzá / milyen alternatívval tudom még használni, az szintén nagyon nem mindegy.
A Maxwellekhez adott szoftver ez: [link] - hát nem tűnik hogy túl sokat tudna...
Mondjuk Excelbe ki lehet exportálni, és onnan feldolgozni, de azért az már körülményes.
A Protec gyári szoftvere is jobbnak tűnt, és ahogy látom léteznek hozzá alternatív programok is (mindjárt belinkelek egyet, ha megtalálom).Kb. 2-3 éve a Maxwellről is találtam egy leírást, hogy a soros porton küldött adatnak mi a szerkezete (asszem nem volt túl bonyolult), és ez alapján hogyan tudod magad feldolgozni.
Asszem egy középiskolai fizikatanár (persze valami nevesebb suliból) írta.
De most hiába próbálkoztam, nem sikerült megtalálnom. De azért még próbálkozok...
Vagy van valami ötletetek, hogyan / milyen keresőszóval próbáljam ?
Úgy tűnik az "szerkezet" (mint pl. adatszerkezet) szó nem jött be. Mondjuk hogy azóta tanultam programozást, már más a megfogalmazásom erre is...
Ha tényleg nem lenne túl bonyolult, akár még egy mikrokontrolleres adatfeldolgozót / tárolót is csinálnék hozzá.Főleg hogy úgy néz ki, hogy a 25507-es tud olyat, hogy eltárolja a mérés adatait:
"Different measuring types and memory function"
A 25506-nál viszont nem írják ezt. Akkor ez csak az aktuális mért adatot tudja "real-time" kiküldeni a soros porton ? -
CPT.Pirk
Jómunkásember
-
qdak
addikt
válasz
Lompos48 #9936 üzenetére
szia megnéztem sajna line in van rajta, van le7őségem tape kimenetre, de az ugy nézem direktbe megy a jel (azt adja ki a tape 2n amit a tape 1 en be adok vagy meg tom forditani is)
ellen állás mérő vel ez kimér7ő ?Ebit
"sajna" a vezeték jó megcserélve is jol szól, másik vezetékkel is, de ha a hangszórót a bal oldalra rakom, torzít :S
vmi tipp esetleg még ?
sajna én Győri vok igy a kolega nagyon messze lakik -
atesss
addikt
válasz
Lompos48 #9951 üzenetére
Hülye vagyok.
Kiderült hogy semmi probléma nincs vele, csak forditva akartam rádugni (12V-ra föld, földre 12V)...
Ugyanis a Molex csatlakozóból épp kijött az érintkező (utána kiszedtem megint / mégjobban - talán látszik a képen - , amikor rámértem, hogy mi lehet a hiba), és visszadugtam.
Sárgát (ami késöbb a vékony pirosba megy) a 12V-ra, feketét a földre.
Csak mint kiderült, valahogy sikerült ezt anno úgy beforrasztanom, hogy a fekete a + ...
Azaz ezálltal megcserélődött, nekem meg nem jutott eszembe, hogy tényleg már régóta így van (mármint hogy meg van cserélve a szín), időnként furcsállom is, de neki nem álltam semmit se csinálni vele - mivel működött - , eddig nem jött ki a Molexből az érintkező.
Amint ránéztem jobban a bemenetre, hogy a piros kábel megy a bemeneti elko minuszára, rögtön rájöttem mi a gond.
A táp meg persze hogy DC, mivel rá is van írva az aljára (a fotón is rajta van). Összekevertem mással, aminek AC-s tápja van (szintén valami ilyen kis-elektronikai cucc).Szóval legközelebb először kicsit körbenézek, utána teszem fel csak a kérdést...
Középen az kapcsoló igen, NiMh - NiCd váltó.
Most megy már jól, tölt, azaz szerencsére lesz elem nemsokára megint az egérbe.
(Csak egy szintén erősen lemerültet találtam itthon, ezzel is akadozik most.)
Azért köszönöm hogy foglalkoztál a problémával.Egyébként bal oldalt van két nagyobb méretű dióda, azok akkor mit csinálhatnak ?
-
Batman2
őstag
válasz
Lompos48 #9908 üzenetére
Végülis igazatok van, bizonyára egyszerűbb és az erősítés beállítása szempontjából is praktikusabb a műveleti erősítős megoldás, csak néha nagyon röghöz kötött, szemellenzős a gondolkodásom.
De az elgondolásom jó ?
Tehát csak dupla táppal lehet mgoldani, az ellenállásos feszültségosztóval való jelszint emelés itt nem jó ?741-es, TL071-es , vagy LM324-es műveleti erősítő nem jó erre ?
(Már csak azért mert az éppen van otthon elfekvőben.)Jó a -1V - +11V-os elgondolás ?
Akkor a műveleti erősítő táp kivezetései mennek a -1 - +11V-ra az invertáló lába pedig a 0V-ra és a jelföld is ?
Üdv.:
-
CPT.Pirk
Jómunkásember
válasz
Lompos48 #9907 üzenetére
Nem vetettem el teljesen az ötletét annak a kapcsolásnak. Most ott vagyok, hogy megpróbáltam valamiféle szimulátorba betenni de a 4026-os dekád számlálóval gondban vagyok, pl. Tina pont nem ismeri, az LTspice meg elvileg ismeri, de per pill nem lehet telepíteni 64 bites winen. Majd megnézem XP-n, hátha ott hajlandó települni.
-
CPT.Pirk
Jómunkásember
válasz
Lompos48 #9907 üzenetére
Nem vetettem el teljesen az ötletét annak a kapcsolásnak. Most ott vagyok, hogy megpróbáltam valamiféle szimulátorba betenni de a 4026-os dekád számlálóval gondban vagyok, pl. Tina pont nem ismeri, az LTspice meg elvileg ismeri, de per pill nem lehet telepíteni 64 bites winen. Majd megnézem XP-n, hátha ott hajlandó települni.
-
CPT.Pirk
Jómunkásember
válasz
Lompos48 #9898 üzenetére
Felmerült pár kérdésem a cmos-os kapcsolásról.
A lényege az, hogy egy Schmitt-trigger megformálja a bejövő jeleket, amit egy időzítő áramkör kapuz, a rajzon az 556-os. Az innen adott ideig jövő impulzusokat számolja a rá következő 4026-os IC,ami egy Johnson számláló, és ha eléri a 10-et, akkor értéke 0 lesz ismét, valamint a carry kimenetéről rámegy egy impulzus a következőre, így haladtunk egy dekádot a számolásban. Ez világos, így (a rajzon) balról jobbra növekedik a kijelzett szám.
Viszont miért csak 3 kijelzőt használ a kapcsolás? Oké, Hz módban elég a 3, de MHz módban ez furcsa, ott elég pontatlan eredményt adna, ha csak 3 dekádot látunk az értékből.
Másrészt megpróbálom majd kiváltani az 556 alapú időzítőket quartz alapú dolgokkal. Ennél a 4026-nál úgy megy a mérés, hogy amíg nincs tiltó jel a clock inhibit lábon, addig addig számolja a bejövő impulzusokat a clock lábon, és a számolt értéket megjegyzi, amíg nem kap reset jelet?
Aztán az sem teljesen világos, hogy hogy megy az átkapcsolás magas ill. alacsony frekire. A rajzon ezt kézzel oldotta meg, és elvileg 1s időzítést használ 1Hz-re, valamint 1kHz-et 1ms-re. Az ilyesmit valahogy közösen megoldani nem lehetne?
-
CPT.Pirk
Jómunkásember
válasz
Lompos48 #9895 üzenetére
Köszi!
A kezdeti rajzod tökéletes lesz, már jó ideje gugliztam ilyen miatt, de csak 2x bonyolultabbakat találtam... Kicsit átalakítom, bemenet kap Smittriggert, meg a tápot DC tápra, jó lesz ez.PIC-el úgy vagyunk, hogy tanáraink azt játékszernek tartják, szívesebben látnak valami 30 éves ttl-es kapcsolást, mint pic-et. Ill. pl lehetne CPLD-t használni, de annak még csak most kezdjük a programozás részét, így maradok a hagyományos frekimérőnél, azt a kapcsolást átlátom.
-
Batman2
őstag
válasz
Lompos48 #9893 üzenetére
Köszi szépen a linkeket !
Főképpen a sok tönkrement kompakt fénycső miatt érdekel, van egy rakás, még teljesen üzemképes csövem, és azon túl, hogy jó lenne üzembehozni ezeket, jó lenne, ha nagy fény teljesítménnyel tudnám ezt megtenni 12V-os autóakkuról is !
Másik persze, hogy egyéb nagyfesz célból is próbálkozgatok inverterekkel, pl. villanócső, vagy akár egyéb gázkisüléses csövek meghajtásához (glimm, nixie cső, varázsszem, VFFD)
Mindezt persze takarékosan, és nem erődítmény hűtőbordákkal, amennyire lehet !Üdv.:
-
válasz
Lompos48 #9879 üzenetére
A fene.... lejárt a szerk idő.
Ahogy elnézegetem a a hátlapját a nyáknak, szerintem a barna lesz a +. Jó ez az ábra amit linkeltél, meg a cikkben szereplő képek is
Köszi!
Már csak az a kérdés, hogy rá merjem-e ereszteni az adapteréből kijövő áramot egy az egyben? Vagy maradjak a tápban lévő 12V-nál? Esetleg próbáljam meg előbb egy 9V-os elemmel? Vagy a feszültség csökkenése számítana annyit, hogy hazavágná az egész kütyüt? (Látod? Tökre hülye vagyok a témában. Jó volna ilyesmit tanulni, de látom messe laksz innen.)
-
válasz
Lompos48 #9879 üzenetére
Igen! Majdnem Ilyen, csak nekem nincs rajta olyan kondi. Illetve egyik alkatrésznél sincs +/- jelzés... még a csatlakozót is lehúztam, az alatt sincs. Az mondjuk elképzelhető, hogy maga a csatlakozó szabvány? Azaz megvan, hogy melyik fele a + és melyik a - ?
Ennek a scanner-nek az adaptere 16V-os (mármint a kimenője), elképzelhető hogy a gép 12V-járól is elmenne?
Mellesleg nekem ez konyhába kéne lámpának.Sajna nincs mérőműszerem. De már párszor kellett volna. Sajna tökre üresfejű vagyok az ilyesmiben. Mellesleg van valami ajánlásod műszerre? Otthoni hobbi felhasználáshoz? Pl múltkor hangszórót szereltem be és jó lett volna tudni melyik a + és melyik a -, aztán egy 9V-os elemmel néztem meg a dolgot(kitolta a membránt a plusz-os oldal), nem volt valami humánus a hangszóró szempontjából. Meg néha jó lenne tápokat mérni. Holnap is egy valszeg rossz tápegységes gépet fogok javítani, de sajna pontosan nem tudom mi a baj, ilyenkor csak mérnék egyet. Szívesen vennék valakitől pár mérés órát is.
Köszi a segítségeket!
-
Batman2
őstag
válasz
Lompos48 #9851 üzenetére
Presze-persze, lehet 100%, csak türelem is kell hozzá, ami nekem nem mindíg van kellő !
Nekem általában a kondi épsége a lényeg, mert rossz alaplapokból szedek ki, nem puposodott, újszerű LOW ESR, nagy kapacitású kondikat, sokfelé fel lehet még azokat használni !
Egyébként pillanat pálkával szoktam művelni ezeket a dolgokat, ha persze SMD alkatrészeket forrasztok, akkor tű hegyű, hőfokszabályozós forrasztóállomást használok, és ha alaplapot javítok, akkor is inkább.
Nem weller, de kisfeszültségű, trafós, jó a CMOS dolgokhoz is és jól lehet vele dolgozni, egyetlen gondom szokott lenni, hogy hamar leég a cin a hegyről, tehát hamar elveszti a hegy a cinnel való tapadóképességét és akkor lehet játszani, mire újra megtapad rajta.
Folyósítószerként gyantát szoktam használni, 250-260 fokon használom a hegyet, nagyobb szünet esetén lecsavarom 150-re, nagyobb felület esetében pedig olyan 280 körülre teszem fel.Üdv.:
-
Speeedfire
félisten
válasz
Lompos48 #9831 üzenetére
Nos, úgy néz ki kész van elvileg minden. A kapcsolókat még mindig nem tudom, milyennel lenne jó megcsinálni konkrétan. Nem rakom egy nyákra mindet, mert ha esetleg később bővítek, vagy épp nem jön be a hangja akkor egyszerűbb így változtatni rajta. 3 nyák lesz, 1 a dac-nak, 1 a bemenet választónak és 1 a tpa-nak.
1 dolgot nem tudok még. Ugye azt írtad, hogy a bemenet választónál a gnd-ket kössem össze, most akkor ezt nem is kell a dac felé húzni ha jól értem. Illetve a tpa-nak sem kell a gnd ha jó sejtem.A rajzok fent vannak a [link] oldalon. A képeket ide is beillesztem azért. Jövő héten meg megkeresek egy elektronikai boltot, ahol utána nézek az alkatrészeknek, hogy van-e náluk és hogy a 2 potihoz (hangerő és bemenet választó) mit ajánlanak/tudnak adni.
Új hozzászólás Aktív témák
- 16GB-os SODIMM (notebook) DDR4 RAM bazár - nézz be, lesz, ami kell neked!
- HP 15-af105nh laptop (15,6FHD/AmdQuad/4GB/128SSD/Magyar) - Akku X
- JOYOR S5 Pro 10" Elektromos Roller 26Ah Akkumulátorral Moddolt!
- XPS 13 9310 13.4" FHD+ IPS i7-1185G7 16GB 512GB NVMe ujjlolv IR kam gar
- Megkimélt Apple iPhone 8 Plus 64GB Fekete szinben, 100% akkuval, kártyafüggetlen, garanciával
- Samsung Galaxy S25 Ultra 1TB, Kártyafüggetlen, 1 Év Garanciával
- Lenovo ThinkCentre M720s SFF / M920T tower -Számla, garancia, WIN11
- Crucial 240GB SSD eladó
- HGST HUH721010AL5200 10TB 7.2k SAS HDD, DELL branded, nettó 38000Ft + ÁFA, 1 év garancia
- Telefon felvásárlás!! Huawei P20 Lite/Huawei P20/Huawei P30 Lite/Huawei P30/Huawei P30 Pro
Állásajánlatok
Cég: CAMERA-PRO Hungary Kft
Város: Budapest
Cég: PC Trade Systems Kft.
Város: Szeged
