Kernel
nagyúr
válasz
14adam
#38766
üzenetére
Na igen, az STK toknak van ez a hülyesége, hogy a láb a hődilatáció miatt képes elválni a tokon belül, ahol a hibrid áramkörre csatlakozik. Az STK-k ugyanis egy belül üreges tokkal vannak szerelve, amit szét is lehet feszegetni egyébként, mármint nem javításra, mert jó eséllyel roncsolódik, inkább a tanulság kedvéért. Bár nekem úgy rémlik, valamikor régen egy kolléga szétszedéssel is javított ilyet.
Mivel belül is egy közönséges forrasztási pontban végződnek a lábak, elég lehet alaposan átmelegíteni, amitől szerencsés esetben visszaforrasztja magát a belső vége is. TV tápegységek is voltak STK-val (hiánycikk is adott esetben) többet is így tudtam megjavítani, a láb átmelegítésével.
Tegnap valamiért azt hittem, hogy elszállt, zárlatos lett az IC, ezért nem is jutott eszembe, pedig néhány hónapja említettem már a topikban is, hogy akár ilyen is van. Ha nem külsőleg volt kitörve.
-
#22145024
törölt tag
válasz
14adam
#37624
üzenetére
Ha végteleníteni szeretnéd hosszú élettartammal karöltve, akkor csúszógyűrűs forgóátvezető kell(ene). Az ára összemérhető pár heti kereseteddel. Tudsz hasonlót csinálni nyáklemezből és mondjuk telefonból kibontott akku-érintkezőből. De ez fogyószeköz lenne, ha folyamtosan forgatja valaki.
Én megelégednék a nem-végtelenített forgathatósággal, és akkor egy megfelelően/lazán feltekert vezetékköteg el tudja látni a feldatot hosszú távon. -
Kernel
nagyúr
válasz
14adam
#36948
üzenetére
Primer oldalon (a fekete vonalon belül), ha testhez képest mértél(?), akkor azt hiába, sőt valójában a többi sem mond túl sokat, így ebben a formában.
A panel alját kell megnézni, nincs-e forrasztási hiba, utána az áramkör annak alapján le is követhető, már amikor nincs rajz.
-
Reggie0
félisten
válasz
14adam
#25730
üzenetére
Arra valo, hogy rezeteld, ha elkezd hulyeskedni. Normal esetben ilyen nem fordul elo, de ha peldaul mar gyengek az akksik, vagy nem voltak eleget tornaztatva es megnott a belso ellenallasuk, akkor a kezdeti terheles tesztnel hibara fut, amibol nehez kihozni. Ekkor nem tolti es nem is meriti az akksit, igy nehez lenne formaba hozni. Rezettel lehet tobbszor probalkozni es altalaban egyszer csak beindul a dolog, aztan par lemeritessel es feltoltessel formaba hozhatoak az akkuk.
-
CPT.Pirk
Jómunkásember
válasz
14adam
#25726
üzenetére
Bal láb bement, jobb láb kimenet, középső test. Ha megnézed, hogy működik-e, akkor megtudod, hogy működik-e.
![;]](//cdn.rios.hu/dl/s/v1.gif)
Ez egy 15V-s pozitív fesz. lineáris stabilizátor, köss a bemenetre 20V-t v. kicsit többet, a kimeneten 15V-lesz.Egyéb hibáját a zárlat vizsgálatra állított multiméterrel meg tudod nézni. Értelem szerűen semelyik 2 láb között nem mérhetsz zárlatot.
-
#25605
vodkaboy22
addikt
14adam
#25604
vodkaboy22
addikt
válasz
14adam
#25604
üzenetére
Hehe igen ide írtam én is
Az össz költség amit ráköltöttek az alap felszerelés árával már profi HIFI cuccra lenne elég !
Hehe D-osztályú erősítőbe meg amugy is fölös annyi helyen kondit cserélni azt a 3-4Db-ot ami meg közvetlen a jelútban van van értelme kicserélni de mindet? -
-
CPT.Pirk
Jómunkásember
válasz
14adam
#25489
üzenetére
Valójában csak egyszer megvettem őket, mert nem kerültek sokba, de egyébként a hangfalak pont úgy szólnak ezzel a csoda vezetékkel, mint egy sima réz hangszóró vezetékkel.
Maguk a hangfalak korábban saját építésűek voltak, a kínai MNC Eclipse I széria volt hangváltóval, szivaccsal, mindenfélével. Nem volt rossz, csak 18cm-es mély hangszóróval nem lehet normális mély hangot produkálni. Nem túl rég hozzájutottam széles Sony ss-e610 hangfalakhoz, így azok vannak most elől, ezekkel sokkal jobb az összkép.
Hátul hasonló méretű, de nyitott kivitelű névtelen ládák vannak, azokat én láttam el hangváltóval, meg tisztességes szivacsozással.
Ha csövest szeretnél egyszer csinálni, akkor tudom javasolni ezt az egyszerű Pcl - Ecl 86-os Single ended kapcsolást, a cső olcsó bele, az egész megvan 10 alkatrészből, a trafókat meg a szakik meg tudják csinálni hozzá. Nekem 35k volt az 1 táp, az 5 kisebb és az 1 nagyobb trafó komplett elkészítése. (kisebb kimenő trafót meg ide elég hálózatit egyébként találni vaterán, mert ez a cső TV végfoknak készült és sokfelé használták)
Egy biztos, ha egyszer meghallod a csöveket, többet nem akarsz majd tranyós erősítőt.
-
CPT.Pirk
Jómunkásember
válasz
14adam
#25487
üzenetére

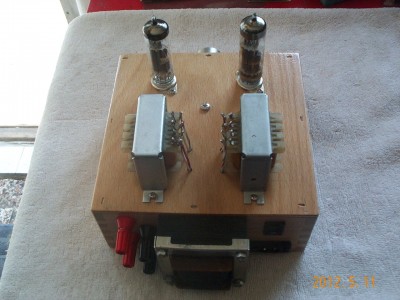

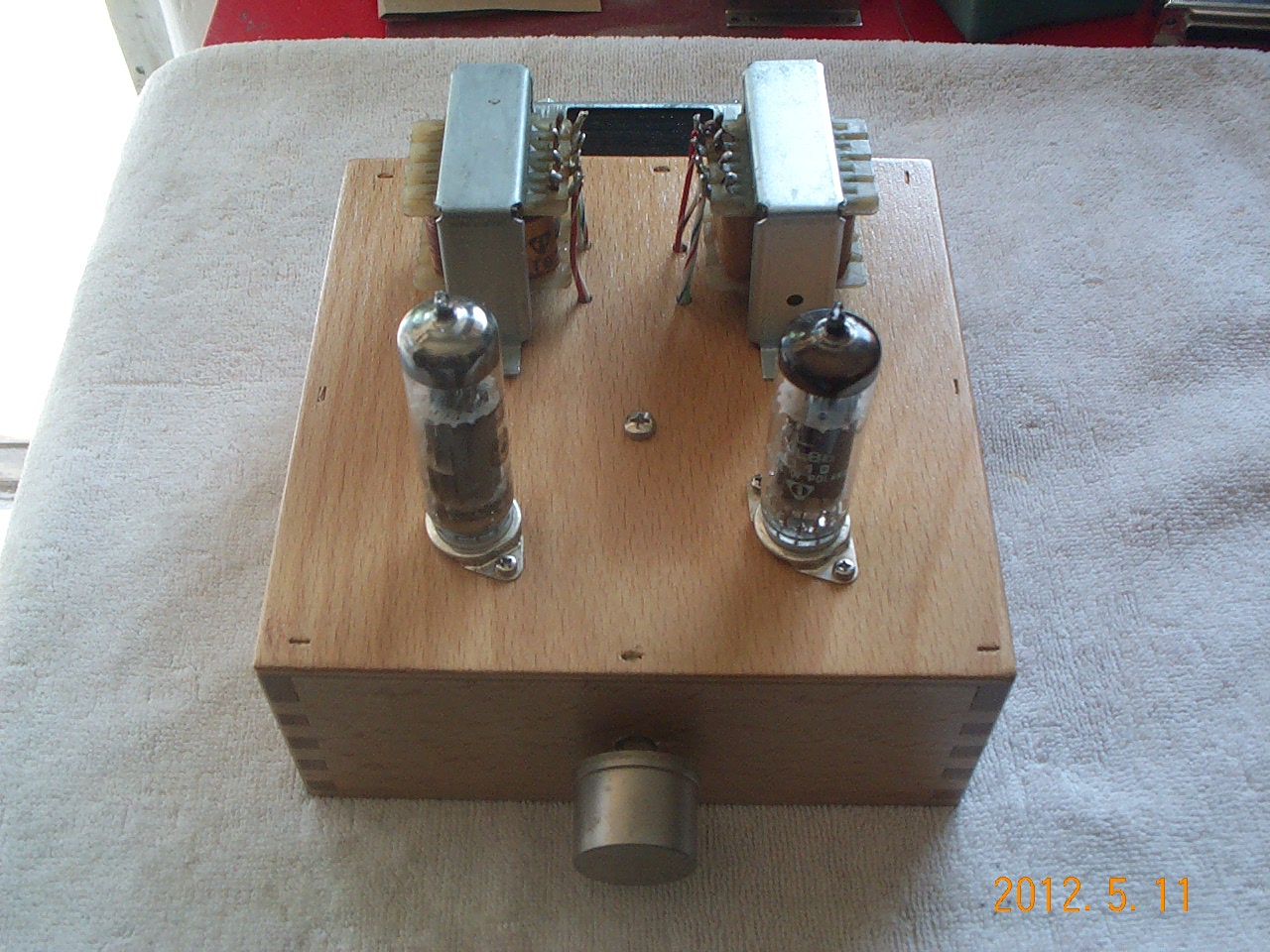

No, itt vannak képek, az utolsó fotó a jelenlegi állapot. [link] Valami szép dobozt, meg az mélynyomó P-P csatornáját kellene még megcsinálom, esetleg valami szép mutatós műszerekkel az elején. Tervezek egy mutatós feszmérőt is betenni előre, mert jól néz ki, ha az anódtáp kitéríti 280V-ig a mutatót.
-
CPT.Pirk
Jómunkásember
-
CPT.Pirk
Jómunkásember
-
CPT.Pirk
Jómunkásember
-
Lompos48
nagyúr
válasz
14adam
#24921
üzenetére
Kialakítani egy 3-4 p-n átmenetnyi feszültségeltolást. Ennek mértéke 3x0.6...0.7V vagy 4x0.6...0.7V, ami például a fenti rajzban egy 2.4...2.8 voltos feszültséget állít elő a velük párhuzamosan kötött ptenciométernek, ami ebben a sávban szabályoz.
Ha kicsit perverz lennék, kék LEDet szerelnék a helyükre, hogy valami világítson is a dobozban.
Valamikor egy tokba szereltek 2-3-4 1N4007 struktúrát ebből a célból.
-
kjani18
őstag
válasz
14adam
#24248
üzenetére
Oké, köszi, de ez egy alaplapon csatlakozónként érthető, v. ez az össz levehető áram?
Van olyan lap. amin 8 -12 külön usb aljzat van, akkor ez párhuzamosítva akár 4 -6 A -is jelenthet?Vagy, ha 6 külső vinyót (usb-t, lámpát, stb.) dugok a csatikba, és az össz áramuk meghaladja (mert meghaladhatja) az 500mA -t mi történik?
-
hamyka
senior tag
-
-
-
-
-
Lompos48
nagyúr
válasz
14adam
#23046
üzenetére
Minek oda a 100 ohmos ellenállások a kimenetekre? Az erősítők bemenete mindenképp feszültségforrásról (kis belső impedancia) kapják a jelet. Az ellenállás leosztja a jelet (valamennyire
) az erősítő bemeneti impedanciájával alkotott osztón és még hozadéka (lehet) a saját "fehér" zaja is. Szerintem feleslegesek. Egyébként hallgass PHM-re! -
-
#22771
DonThomasino
veterán
14adam
#22770
DonThomasino
veterán
válasz
14adam
#22770
üzenetére
Nem értem, ez hogy jött az én HSZ emhez, de részemről rendben.
Nekem is van egy Ersa állomásom és nagyon szeretem.
Végül is belehajtottam a másik TCP pákámból kivett csavarokat,
amolyan önmetsző féle ha jól láttam.Szóval SOS weller TCP gyűrűt keresek, bolti ára ezer ft felett van nevetséges...
-
CPT.Pirk
Jómunkásember
válasz
14adam
#21531
üzenetére
Dobjál fel valami kapcsolási rajzot, mert nem igazán értem, hogy most a venti forgását írod oknak, vagy a táp szűrése nem elég?
totya694: "bolti" erősítőknél elég gyakori ez a megoldás. Igazából ettől nem lesz különösebben rossz konstrukció, arra a szintre, ahová azokat készítik, teljesen megfelelő.
-
-
Lompos48
nagyúr
válasz
14adam
#19258
üzenetére
Nekem úgy tűnik, hogy a közeli 3 (forrasztásokkal errefelé) és távolabbi 2 (alkatrészekkel errefelé) egyformák. A távoli 2 lap keskenyebbnek tűnik. De ez nem fontos. Lehet optikai csalódás, bár nem!
A toroid trafó szekundere PVC szigetelésű drótból késült, vagy csak a ráeső fény miatt olyan?
-
válasz
14adam
#18749
üzenetére
Üdv
Egy Telefunken előerősítőnél pl. a képen is látható tápcsatlakozókat egy relé kapcsolja:Természetesen a Preamp távirányítható és a manuálisan ki/be kapcsolható eszközök azokba az aljzatokba vannak dugva.Így a Preamp indításával együtt indul a végfok stb.Ő lenne az 3500-ért eladó de javításra szorul,távja nincs meg.Lefagy amikor rájön
-
-
Batman2
őstag
válasz
14adam
#16945
üzenetére
Mik ezek, valami régi ruszki számítógép alkatrészek ??
Tréfát félre téve egybként tényleg így nézett ki egy régi, ruszki IC-kel szerelt "kártyám", csak bizonyára nem PC-be volt való, és legfeljebb ha pár bit tárolásárása lehetett képes, vagy egy-két logikai művelet elvégzésére. Ránézésre logikai kapukkal volt tele + még egy akármilyen IC.
Üdv.
-
Lompos48
nagyúr
válasz
14adam
#15580
üzenetére
Írtam, hogy a kapcsolás elvárásaitól/szzükségleteitől függ. A műszerrel való válogatás nem biztos, hogy elég. Adatlap szerint 4 különböző kollektoráramon (10μA, 100μA, 1mA és 10mA) van mérve a HFE és a 2-2 érték közötti eltérés nem lehet nagyobb 10%-nál. A kézi műszer egyetlen áramon (valószínűleg 1mA) mér, a HFEvsIC görbe pedig nagyon eltérő lehet tranzisztorokként. Próba-szerencse, de inkább csak az első fele.
-
Lompos48
nagyúr
válasz
14adam
#15576
üzenetére
Valószínű differenciális erősítőfokozatok vannak abban az erősítőben. Az ilyen dupla tranzisztor sajnos nagyon egymáshoz közelire válogatott 2 chipből (vagy egy chipen 2 struktúra) van szerelve. A válogatásnál fontos, hogy több a pontban is mért HFE (áramerősítési tényező) nagyon közeli értékű legyen. Ha ez nem teljesül, akkor sajnos elég komoly egyenszinteltolódások születnek. De ez függ a kapcsolási rajztól is. Kiváltani sikeresen csak duplával, vagy ha van rá lehetőséged, akkor egyéni méricskéléssel össze lehet egy-két maréknyi szimplából válogatni, ha van hozzá dedikált műszered is.
Az árán ne csodálkozz, a fenti leírást, military specifikációt, extrém műveleti hőmérsékleteket figyelembe véve teljesen normális.
-
CPT.Pirk
Jómunkásember
válasz
14adam
#15576
üzenetére
Itt egy táblázat az ilyen tranyókról. [link] Mivel párba válogatva tokozták össze, így valszeg mindegyiknek megkérik az árát.
Használhatsz helyette összeválogatott sima kis jelű tranyóból kettőt, mint pl. a BC182 [link], elég hasonló értékei vannak. Olcsó, egy hFe (béta) mérésre képes multiméterrel, azt szinte mindegyik tudja, rögtön tudsz párokat venni bármelyik elektronikai kiskerben..
-
válasz
14adam
#15288
üzenetére
Első körben cseréld ki a púpost utána én összeraknám és megmérném a tápot terhelve/terheletlenül stb.
Fényszóró izzót neki terhelésnek nem egy 40W-ot fogyasztó lap+CPU+VGA combót
Ha mindent rendbe csak utána cserélnék kondikat valami "jobbra".Sokan esnek abba a hibába,hogy beriontanak boltba egy listával és a legolcsóbb kondikból haza visznek egy marékkal kicserélgetik a tápba és fél múlva megint lehet cserélgetni.Ha meg tényleg jó kondikat akarsz bele rakni akkor meg szinte egy használt jó táp árát is oda fizetheted a kondikért.
-
válasz
14adam
#15285
üzenetére
Az 5V készenléti egység az egy külön táp a tápba.A púpos konci 100%,hogy cserére szorul még akkor is ha kapacitás mérő ""véletlen"" a tűrésen belüli mértéket mér.Terhelésre összeomlik és ha már az 5VSB nem jó akkor a táp többi része is rossznak tűnhet mivel nem dolgozik.Ha egy PC folyamat bevan dugva akkor folyamatosan megy a táp 5VSB része.könnyű utána számolni mennyivel is megy az többet mint a komplett PC
-
válasz
14adam
#15024
üzenetére
Ahol komolyabb áramok folynak ott pl. így is szokták kötni a kondikat.Én személy szerint inkább nagyobb kapacitású kondikat használnék és db számra kevesebbet(de ez csak egy vélemény) ugyan is ha összekötsz mondjuk 50-100db és ebből 1 átmegy zárlatba mert gyári hibás akkor lehet keresgélni.
-
fero02
nagyúr
válasz
14adam
#15024
üzenetére
Láttam már ilyet komolyabb, megszállottabb hangnyomásb@zi emberkék kocsijában.
Mondjuk azok fizikailag nagyobb kondik voltak, ezáltal gondolom a kapacitásuk is más volt, de ők egy fa lapra ragasztották és rá és a lábaik egy jó vastag réz dróthoz voltak hozzáforrasztva.
Amúgy egy ilyen hatalmas kapacitás a tápágban nem tehet kárt az erősítőben?
![;]](http://cdn.rios.hu/dl/s/v1.gif)
És nem a bordákat néztem, hanem a lapokat.
