Kernel
nagyúr
válasz
CPT.Pirk
#43514
üzenetére
Azzal beleméred az egész végfok áramfelvételét, míg maga a keresztezési torzítás a végtranzisztorok áramáról szól, bár voltaképpen mindegy. Változtatni így is, úgyis lehet.
250 mV viszont soknak tűnik, a keresztezési torzítást kisebb szinten lehet jól észrevenni. Ha alábbi rajzról van szó (amit keresővel találtam), ezen a 22k / 680 ohm negatív visszacsatolás állítja be az erősítést kb. 30-szoros értékre, ahol a 250 mV-ból már 8 V lesz a kimeneten.
Ekkora jelnél már nehezebb észrevenni azt a kis törést a nullátmenetnél, szemre is, fülre is, ami a B-E átmenetek 0,7 V-jának "átugrásakor" jön létre.
-
Kernel
nagyúr
válasz
CPT.Pirk
#43512
üzenetére
Hol van beiktatva az ampermérő, a kollektorkörbe, vagy az erősítő tápágába?
Van olyan, hogy már 10 mA nyugalmi áramnál sem látszik / hallatszik torzítás, de tovább csökkenve előbb-utóbb kell lenni egy pontnak, ahol óhatatlanul megjelenik, fülre is hallhatóvá válik. Főleg halk beszédnél (pl. hírek a rádióból) lehet jól hallani, de halk zenénél is.
-
#43453
csabyka666
veterán
CPT.Pirk
#43446
válasz
CPT.Pirk
#43446
üzenetére
Mármint a keresztmetszet-változás miatt csökkent le? Hm, nagyobb áram, nem tudom, a fogyasztása nem változott érdemben, ugyanúgy 100W körül mozgott.
Amúgy lehet benne valami, hogy előzőleg a teljes réz melegedett, mert nem csak a "kanyarban" lilult, hanem a párhuzamos részeknél is.
-
Lompos48
nagyúr
-
Lompos48
nagyúr
válasz
CPT.Pirk
#43418
üzenetére
... ha 4 darab TIP33C-t hajtok meg az egy darab 546B-vel...
Nagyobb áramnál lehet túl kicsi lesz a BC546B. Márcsak azért is, mert a Tina érthetetlen módon 100-as hFE-vel szimulálja a TIP33-at, ami pedig 20...100. Tehát nagyobb bázisáramot fognak igényelni.
...csak 10W / tranyó lesz a disszipáció...
Ez teljesen igaz, mint az is, hogy a tranzisztorok számától függetlenül az elvezetendő hő is az, mindegy, hogy 1 vagy 5 tranzisztort kötsz párhuzamosan. Amiben hasznos lehet mégiz a több tranzisztor, az a jobb elosztása a hőátadásnak a bordán.
Mondjuk a negatív felét az ellenkező nemű tranyókkal meg fordítva bekötött diódákkal még nem sikerült működésre bírnom...
Annak mennie kell, ha nem hibázod el a kapcsolást.
Egyébként mit gondolsz, Z dióda hőfüggése mennyire lehet itt érdekes?
Első látásra a foldback-et nem befolyásolja, de a kimeneti feszültséget igen. Ez nagyjából hasonló megfutás lehet, mint a Zeneré is, gondolom az R6-R7 osztással arányosan. Becsületesebb (részletesebb) adatlapokon megadnak egy αVz nevű paramétert is, ami a Vz változása a hőmérséklet függvényében. Ez hozzáadódik az egyébként is létező rz-hez.
Ilyenkor vesszük elő a bandgap-et (lást TE) vagy a termokompenzált Zenerekkel, például BZV44. (Hazabeszélek, valamikor gyártottuk
) Ha muszáj! -
Lompos48
nagyúr
válasz
CPT.Pirk
#43259
üzenetére

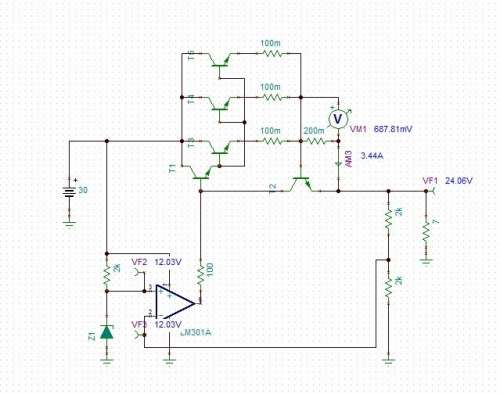

A foldback szimulálásával még nem dicskszem, de jövök további kifogásokkal:
1. Minek az "előszabályozó fokozat a 3 nagy tranzisztorral? Miközben a következőben már csak egy van.
2. Minek a 2 szabályozó kör, csak zavarják egymást.
3. A Tina azt hiszem örül annak, ha pontos alkatrésztípust adnak meg neki és nem csak egy generikusat. Ilyenkor már ismertebb paraméterek alapján számigál. Erre példa pl. a Zener. Amikor az előtétellenállást módosítom, a Vz fel-le vándorol. Feltételezem, hogy az adatlap szerinti rz érték függvényében.Amit eddig csináltam: elköltöztettem az előfokozatból a tranzisztorokat (mindjárt kiderül a rajzból), kiiktattam a baloldali opampot. Mivel sorosszabályzású konstrukció, a különbözetet mindenképp el kell fűteni, akkor pedig mindegy, hogy hova kötöm a tranzisztorokat, a hűtőfelület ugyanakkora kell majd legyen azonos feltételek mellett. Több feszültséget, áramot, monitorellenállást próbáltam. Szerintem nem sok a kifogásolnivaló benne. Potméter kimaradt, mert mindig zavar. Inkább az ellenállásokat cserélgettem.
A foldback a következő menet témája lesz.
-
peter9228
aktív tag
válasz
CPT.Pirk
#43259
üzenetére
Egy VR headset lesz belőle, szóval minél hamarabb reagál annál jobb. Mennyire lenne lassú a mikrovezérlővel? Igazából a program amiben számolok az a PC-n fog futni, úgyhogy csak az adatok továbbítása lenne a célom vele. Gondolom inkább egy FPGA lenne jó, de az egy csöppet drága...
-
Lompos48
nagyúr
válasz
CPT.Pirk
#43244
üzenetére
A mellékelt rajzban nem látok párhuzamos elemet, akármennyire meresztem a szemem (kissé kusza a rajz elrendezése, nem a didaktikusan szemléltetően elrendezett.
A nagy disszipációt talán "fold back"-es áramkorláttal lehet csökkenteni. Akkor pl. zárlat esetén nemcsak korlátozza a kimeneti áramo, tanem "visszavesz" belőle. Pl. egy ehhez hasonló konstrukcióval:
-
Nicolas7
újonc
válasz
CPT.Pirk
#43240
üzenetére
Köszi a választ, pedig reménykedtem....
És pl. ha Tv.kártyát veszek az asztali gépbe, és a Tv boxot csatlakoztatom a gépemhez, akkor távoli asztalhasználattal vajon kivitelezhető lenne szerinted?
Elég régen gondolkodom megoldáson, mert ha már full csomagos Tv. előfizetésem van, jó lenne, ha bárhol lehetőségem lenne csatlakozni az előfizetésem által nyújtott szolgáltatáshoz. -
Lompos48
nagyúr
válasz
CPT.Pirk
#42931
üzenetére
Viszont magasabb tápfeszhez így nem jó...
Szerintem 2 ellenállással meg 2 Zenerrel megoldható ez a gond is. Az opamp nagyjából középen marad mindenestől. Szimuláld le ezt is. Itt nem áll fenn a wide voltage swings állapot, mnt, amit a
...bootstrapping... ír le.
Az egy látványos megoldás. Úgy is hívják, hogy a "farok csóválja a kutyát".
-
-
Lompos48
nagyúr
válasz
CPT.Pirk
#42877
üzenetére
Eljátszadozva az ellenállásértékekkel (diff. erősítőben, de az áramlimitnél is) simán elértem 5A fölé és szépen teszi a dolgát mindkét ág. Nyugodtan csökkenthető a monitorizáló ellenállás értéke is.

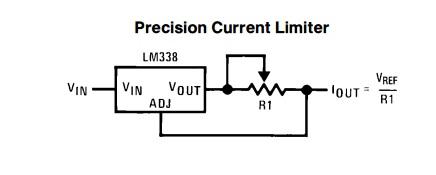

Az INA138 megoldás persze elegánsabb, modernebb. Marad a mit/mennyit/miért bűvös kör, amit neked kell eldönteni.
-
Lompos48
nagyúr
válasz
CPT.Pirk
#42866
üzenetére
Még van az is, hogy egy kapcsolásba (fáleg ha ampereket kergetőnk vele) nem teszünk generikus pnp, vagy npn tranzisztorokat. Megválogatjuk, mint az asztalon is.
A potméterekek fix értékű osztókkal helyettesítettem, mert gőzöm nincs hogy szimulálja a Tina a potmétereket.
Tina: [link]
Gondolom nem rossz:
-
Lompos48
nagyúr
válasz
CPT.Pirk
#42860
üzenetére
Első látásra azt tenném hozzá, hogy a rajz nem egy stabilizált tápegységet mutat. Magyarul: hiányzik mindkét ágból a HIBAERŐSÍTŐ. Így referencia híján a soros szabályzók pont az áramkorlátozó áramkörből vannak polarizálva. El tudom képzelni, hogy emiatt már az alkatrészekél mutatkozó paramétereltérések is okozhatják a különbséget. Picit később megpróbálom a kapcsolást kiegészíteni.
-
-
Batman2
őstag
válasz
CPT.Pirk
#42579
üzenetére
Szevasz
A LEDekkel nem verseneyzhetnek.
Egy idő mulva elhalványodik, gyengül a fényük.
Nekem van egy közepes HIFIm, ami VFD kijelzős, kb. 8 éves lehet és már vagy 3 éve bizonyos elemek csak sötétben láthatóak még,mikor már a fűtőszálak gyenge ízzása is látszik, annyira elhalványultak.
Ezek a részletek a kijelzőn nagyon sokat működtdek, csak amikor lekacsoltuk az elosztót, akkor pihentek.
Az elsőn pár évben nem, aztán már gyakrabban lekapcsoltuk.A többi részlete a kijelzőnek most is szét és erős.
Üdv.
-
-
-
kjani18
őstag
válasz
CPT.Pirk
#42480
üzenetére
bocsi, hogy beleszólok, de MI az a Tesla - kapcsoló?
Googlin néztem rengeteg "agyonbonyolizált" de alapjában értelmetlen rajzot... nem értem a lényegét???Más: Li - ion akku, 3,7V , 6000Ah SJ 18650
ennyit tudni róla. Tölteném, használnám, mik lehetnek a paraméterei, mert a lényeg ( töltö áram, feszültség, időbeli lefolyás, stb...) ismeretlen, ahhogy az SJ jelölés is. (ipari)
Na, meg mennyi lehet a max terhelő árama, névleges terhelő árama, stb.
Esetleg rajz töltőhöz?Nagyon köszi
Jani -
Lompos48
nagyúr
válasz
CPT.Pirk
#42446
üzenetére
Igaz 1300-1500 Hz körül már nem teljesen tökéletes a négyszög jel, gondolom ott már az RS tároló ér képességei végére.
A lényeg, hogy a dolog tisztázódónak tűnik. Kíváncsi lennék mit jelent a nem tökéletes. A legelőnytelenebb 5V-os táp esetében is az áramkör még képes 3.5MHz-en kapcsolgatni. Az 555 frontjai pedig max. 100ns-osak.
Kajánul: a 4013 pedig nem RS hanem egy D flip-lop. -
#42430
Speeedfire
félisten
CPT.Pirk
#42384
Speeedfire
félisten
válasz
CPT.Pirk
#42384
üzenetére
Egy linket adnál? Nem követem a fórumot.
Nem csináltam meg, csak 1db volt otthon abból a kondiból.
Ribi: Ha jól emlékszem 4A-est rendeltem hozzá. Nekem bejött, kevés helyet foglal a nyákon.Szerintem 1-2 mp lehet, nem nagyon figyeltem. A dobozok nem pattantak, szóval nekem így bevált teljesen.
-
-
Lompos48
nagyúr
válasz
CPT.Pirk
#42324
üzenetére
Mindkettőnek nagy a szórása hFE szerint. Valamikor A, B és C osztályozása is volt ezeknek. A "B" már min. 250 erősítéssel menetelt. A betűjel nélkülinél is nagy az esély nagyobb értékekre.
Mint tegnap írtam, olyan 1k körüli érték megteszi. 15V-on legalább 10mA áramot tudjon biztosítani. Ebből 5 kell a Zener munkapontjához és még marad bázisáramnak is. -
Lompos48
nagyúr
válasz
CPT.Pirk
#42319
üzenetére
Van egy kérdésem: mennyire igaz az a 79mA-es áramfogyasztás? És ha igaz, minek ahhoz egy 8A-es 50W-os tranzisztor? Ugyanakkor még van egy bibi: a hibaerősítő emitterárama az, ami biztosítja a Zener áramát, de ezt végülis a JFET áramgenerátor adja. Ha a feszültségek ott rendben vannak, az jó, de vajon, jut még bázisáramra is a soros tranzisztor számára. Minimális 70-es áramerősítésénél és a 79mA-es kimenet esetén is kell neki legalább 1+mA. Valami nem stimmel, vagy nem kerek.
Mi lenne, ha kipróbálnál egy 1k-s vagy még kisebb ellenállást a JFET-es hókuszpókusz helyett? -

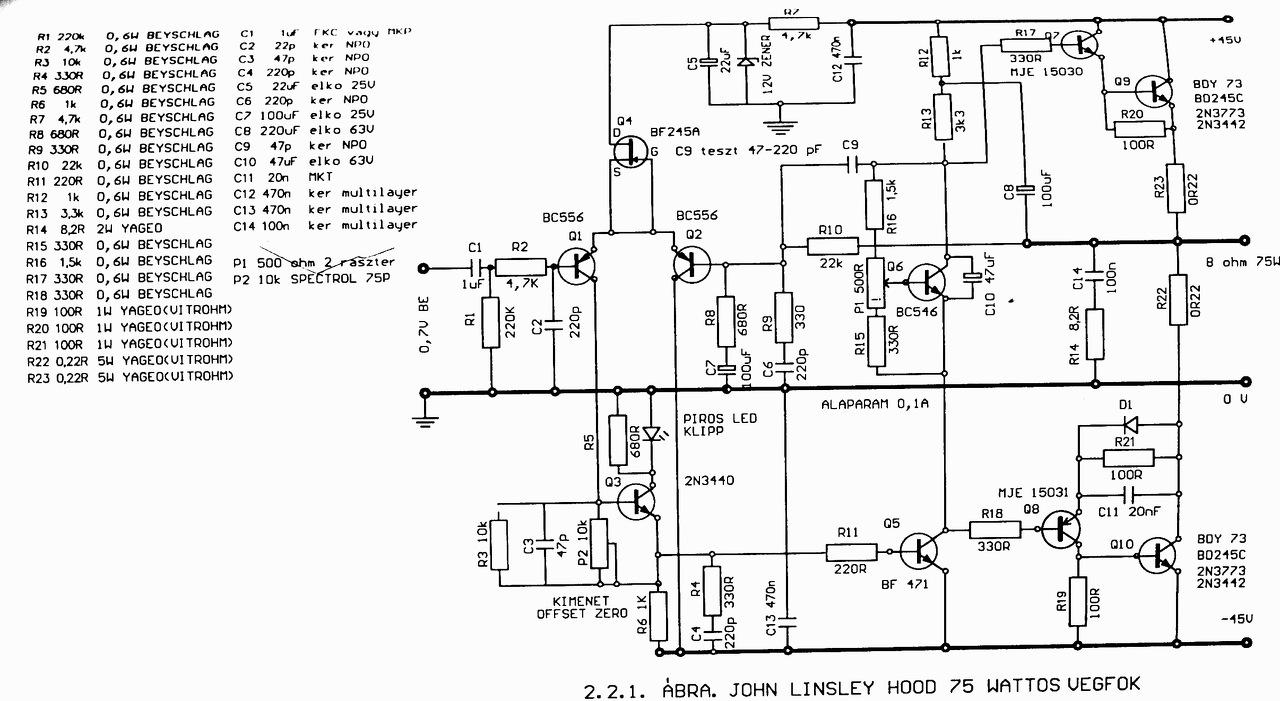

Kernel
nagyúr
válasz
CPT.Pirk
#42310
üzenetére
A JFET feladata, hogy áramgenerátorként működve, elkezdje emelni a feszültséget az áteresztő bázisán, mindaddig, míg egy ponton a kimenetről visszaszabályoz a Q38. Vagyis ez képezné a negatív visszacsatolást / stabilizálást.
Talán nem dolgozik rendesen a JFET, vagy nem jó a helyettesítője.
A negatív ág pedig úgy néz ki, az R94-en keresztül szabályozva tükrözi a pozitív ág feszültségét, így szerintem is előbb a pozitív tápnak kellene beállnia.
-
#42313
csabyka666
veterán
CPT.Pirk
#42312
-
-
Kernel
nagyúr
válasz
CPT.Pirk
#41975
üzenetére
Nagyfrekvenciás gerjedésre utaló jelenségek, aminek vannak hallható, kisfrekvenciás összetevői is.
Barkácsolt erősítőknél nem ritka eset, hogy a kimeneten NF jel áll elő, ami felizzít például egy zseblámpaizzót, skálaizzót. Ma már ilyen izzók persze nem nagyon akadnak kéznél, de régen így is tudtam indikálni a problémákat, amikor még szkóp nem volt.
Bár ez fordítva kezdődött, először csak azért raktam rá izzót, hogy érdekesebb legyen, ahogy a hang ütemében világít valami. De volt olyan eset, amikor kivezérlés nélkül is izzott, többé-kevésbé, itt bukott ki, hogy valami van még a hangon felül, ami nem hallható, viszont káros, a végfokot feleslegesen fűti, hangminőséget rontja.
-
Kernel
nagyúr
válasz
CPT.Pirk
#41955
üzenetére
Nem tudom, honnan jött a PNP 2SA750, mert úgy látom, csak utólag írtad rá a rajzra.
De ott az eredeti felirat is, amit aláhúztam és az NPN.
Először egyébként az tűnt fel, hogy a rajz alapján ott egy NPN tranzisztornak kell lenni, emitterkövetőként. Attól függetlenül, hogy az elmosódott nyíl iránya nem vehető ki, szinte csak sejthető, de a rajzból kitalálható.
-
Kernel
nagyúr
válasz
CPT.Pirk
#41951
üzenetére
Lehet nagyfrekvenciás gerjedési hajlam is. Hidegítő kondenzátorokkal lehet például küzdeni ellene, vagy szokott tartalmazni a kapcsolás olyan kiskapacitású kondenzátorokat, ami a nagyfrekvencás erősítést korlátozza, esetleg azt is lehet növelni, de csak módjával, nehogy a magasátvitel minőségének rovására menjen.
Meg a panel tervezésénél is lehet hibákat elkövetni, csatolás lép fel valahol stb.
-
Kernel
nagyúr
válasz
CPT.Pirk
#41949
üzenetére
Ez természetes, hogy hidegen még kisebb, várni kell, míg beáll a hőegyensúly és akkor beállítani.
A hűtőbordára rögzített kis tranzisztor épp a melegedés hatására növekvő nyugalmi áramot igyekszik kompenzálni, gyakorlatilag egy negatív hőfokvisszacsatolás. Enélkül előfordulhatna hőmegfutás is, vagyis a növekvő áram egyre jobban melegíti, amitől egyre feljebb szalad az áram és így tovább.
Az említett tranzisztor meg pont ez ellen szabályoz, de az is természetes, hogy nem kompenzál 100 %-ban.
Lehet menni egyébként 100 mA alá is, ha azt szeretnéd, hogy kevésbé melegedjen. Figyelve közben a keresztezési torzítást, szkóppal vagy akár fülre is jól kivehető, kis hangerőn, közelről hallgatva beszédet például.
-
Kernel
nagyúr
válasz
CPT.Pirk
#41945
üzenetére
Ideális esetben a tápfeszültség csökkenése csak a kivehető feszültséget, ezzel együtt a teljesítményt korlátozza be, erre szokták megadni a 10 % harmonikus torzítási határt. Nyilvánvalóan minél kisebb a tápfesz., ez annál hamarabb fog bekövetkezni.
B-osztályú végfoknál azonban a tápcsökkentés hatására általában (többé-kevésbé) csökken a nyugalmi áram is, amitől bejön a képbe a keresztezési torzítás is.
De ez egy folyamat, tehát ha például a katalógusadat szerint 12 V-ig garantálják (lényegében nem csak a nyugalmi áramot, hanem egyéb fokozatok megfelelő munkaponti áramát is), attól még simán előfordulhat, hogy 10, 11 vagy 9 V-on sem veszünk észre semmit. Különösen fülre, vagy akár még szkóppal sem.
Különös tekintettel a negatív visszacsatolás torzításcsökkentő hatására, ami akár még a keresztezési torzítást, vagy annak egy részét is képes kiszabályozni, bizonyos határig.
-
PHM
addikt
válasz
CPT.Pirk
#41937
üzenetére
Nincs azzal gond, jó a TDA2030, csak 12V táphoz én is inkább a
TDA2003-ast javasolnám, ahogy te.
Bár ha nincs szükség nagy hangerőre, szerintem az LM386-os is megteszi.
Alapkiépítésben akár 2 kondenzátor is elég hozzá, + olcsó és valószínűleg
bármelyik alkatrészboltban beszerezhető. -
mezis
félisten
válasz
CPT.Pirk
#41823
üzenetére
Jó húsz évvel ezelőtt felröppent a hír, hogy alkalmas katalizátorral, ezzel-azzal talán egy japán tudóscsoportnak sikerült magfúziót létrehozni egy lavórban. Aztán kis időre rá a debreceni Kossuth Lajos Tud. Egyetem (akkori neve) fizikus csoportja is közre adta, hogy sikerült reprodukálniuk a kísérletet. Aztán talán egy éven belül kiderült, hogy csupán mérési hibáról van szó. (Hogy mennyi állami támogatást sikerült beseperni a kísérletek további folytatásához, arról nincs információm.)
Vagyis az olcsó, szinte kifogyhatatlan fúziós atomerőmű beindításához még nagyon sok kutatásra, kísérletre, pénzre lesz szükség.
(Régen a tudósok, sarlatánok aranycsináláshoz szereztek szponzorokat, erről kiderült, hogy ma már talán lehetséges is, csak nem éri meg, rettentő drága. Mostanában inkább ingyen energiával meg más misztikus ígéretekkel szokás szélhámoskodni.)
A hsz-edben citált "szakember" inkább csak a laikus közönség, szenzációhajhász média birodalmában rendelkezik elismertséggel. Diplomája, disszertációja ugyan valós, de én egy fillért nem adnék a kutatásainak a támogatására. Még akkor sem, ha pörög egy fogaskerék az energia átadás következtében. (Egyrészt a 22-25 CFok-os levegőben két tenyér a 30-32 Cfok-jával létrehoz egy láthatatlan turbolenciát, másrészt meg ott van az elektroszmog, aminek 50 Hz-es, komponensét bizonyára magad is tapasztaltad már. Újabban a kapcsoló üzemű tápok miatt számolni kell a 100 kHz környékével is - ez utóbbi inkább csak szkópon látható.
-
Lompos48
nagyúr
válasz
CPT.Pirk
#41823
üzenetére
Amennyire elfogadható egy ilyen kijelentés tartalma a skalár hullámokról: "...New Waves - discovered. Longitudinal EM energy fills vacuum of space, the time domain of spacetime, time as compressed energy, E=tc2..." akkor természetesen egy pillanatig sem kételkedem a mikrós fúzióban.
Ugye te sem? -
Lompos48
nagyúr
válasz
CPT.Pirk
#41778
üzenetére
Szerintem kapcsolatba kellene lépni Egely doktorral. Majd a vizes motorjával együtt, bevonva az élővizes kutatókat is felkeresni finanszírozási kéréssel Széles Gábort, de csak azután, miután sikerült neki kikapcsolni a gravitációt.
Kár az időért, pedig érdemes lenne olvasgatni a réz stabil, metaállapotú meg instabil állapotú izotópjairól. Meg azok "mágneses befolyásolásáról". -
mezis
félisten
válasz
CPT.Pirk
#41788
üzenetére
"Ugyanakkor meg Tariel Kapanadze névvel, email címmel és telefonszámmal befektetőket, stb. vár. Valamit tudhat..."
Hogy mit vár ? Bizonyára pénzt, sok pénzt vár....Mert az a sok akadémiai intézet azzal a rengeteg fizikussal valahogy nem harap a témára.
Néhány éve bemutatott a TV-ben egy feltaláló vízzel meg mit tudom én mivel működő csodamotort. Hazai befektetőket keresett, mert ő egy igazi hazafi. Mi hír van róla ? Csak nem az olajmaffia áldozata lett ?
Egy akadémiai kutatóintézetben dolgozó fizikus ismerősöm hajdanában arra panaszkodott, hogy szinte naponta kapnak az általad linkelthez hasonló irományokat és kötelező volt mindegyikre válaszolni, részletes indoklással.
-
darvinya
titán
válasz
CPT.Pirk
#41788
üzenetére
Nem vagyok fizikus, de atomsugárzáskor a részecskéket leszakítják a magról átadva másiknak.
Amit ebből kivettem, egy nagyon drága semmi.
Ahhoz, hogy a részecskéket irányítható rettentő nagy mágneses tér kell.
Pont mint a gyorsítók.
MRI is ide lehetne sorolni, de az annyira nem pontos.
pl: gyorsítóval méznék az embert, akkor nano méretű szeleteket készülnének.
Viszont csak 1x, mert lebontaná az embert. -
#41719
szabifotos
senior tag
CPT.Pirk
#41651
szabifotos
senior tag
válasz
CPT.Pirk
#41651
üzenetére
"Ilyesmit úgy kellene csinálni, hogy nincs forrás a bemeneten, mert így annak a kimenetét is rövidre zártad, ami nem túl egészséges."
Csak most hallgatom a tabletemet fülesben. Lehet, hogy emiatt szól rosszul? Mintha hiányozna az egyik oldal a sztereo hangból. Akkor ha rövidre zártam, elbúcsúzhatok a vadi új tabletem kimenetének hangjától?
Amikor kihuzom a fülest, egy pillanatra jó a hang.Egyéként még mindig nem értem mi lehet az erősítősvel. A bemenet és a kimenet között 12v-ot mértem.
-
Lompos48
nagyúr
válasz
CPT.Pirk
#41678
üzenetére
A lényeg, hogy mindkét hangszóró ugyanolyan polaritással legyen bekötve. És nem csak a basszus vész el a két hangszóró ellenfázisba kötése esetén, hanem minden frekvenciánál keletkeznek kioltások. Mindezt kis trigonometria, elektromosság és hangtan magyarázza elég jól.
-
szoke12
őstag
válasz
CPT.Pirk
#41651
üzenetére
igen, nem lenne állítgatva utána, és igazából mindegy szinte mennyire csökken a jel, mert azt keverőn vissza tudom hangosítani. de jelenleg olyan hangos jelet ad, hogy ha a potin egy mm-t tolok föl, leszaggatja a hangszórókat. van rajta hangerő csökkentés, de a ki/bekapcs után mindent elfelejt.
-
Kernel
nagyúr
válasz
CPT.Pirk
#41657
üzenetére
Általában semmi gond nincs abból, ha mindegyik készülék földeletlen hálózati dugós, komplett Hifi-tornyok tudnak így működni. Mármint anélkül, hogy a rendszer GND hálózata bármihez kötve lenne (központi antenna stb.). Attól még persze lehet földelni is.
Egy ilyen rendszer viszonyítási pontja galvanikus szempontból semmihez nem kötődik, legfeljebb a trafók primer-szekundere között elhelyezkedő beépített szűrőkapacitásokon keresztül kapcsolódik a hálózathoz. Ez önmagában zajt nem okoz, mivel a rendszeren belül az egyes fokozatok kizárólag a GND-hez képest "értelmeznek" mindent.
Az említett kapacitásokon keresztül pedig nem tudnak létrejönni akkora áramok a készülékek között, ami a kis ellenállású GND-rendszeren érzékelhető feszültségesést tudna létrehozni.
Az elektronikában, illetve az elektromosságban minden viszonyítás kérdése, erre egyik kedvenc példám, a nagyfeszültségű távvezetéken békésen üldögélő madarak esete. Hiába a földhöz képest jelen lévő AC-szint, a madár saját bioáramkörei attól még zavartalanul tudnak működni. A talpát vehetjük akár viszonyítási pontnak is, neki ott pillanatnyilag az a GND.
Ugyanez a helyzet egy erősítőrendszerrel is, vagy egyéb jelhálózattal. A GND pontját elvileg tehetem bármilyen szintre, még csak nem is szükséges DC-szint. Különben is, mihez képest, az én talpam alatt lévő föld is igencsak relatív.
Jelútba leválasztó kondenzátort csak akkor kell tenni, ha DC-szintkülönbséget kell elválasztani egymástól. Pl. egy tranzisztor kollektorkimenete és egy potméter között, ahol utóbbi földre megy. Ilyenkor mindig egy meghatározott feszültség is mérhető a kondenzátoron, elkót nyilván a kialakuló polaritásnak megfelelően kell betenni.
Szóval át lehet
). A T5 nem lehet jól polarizálva semmiképp, ha PNP. Gyanítom, hogy ott is cserélni kell. De ez holnap kiderül(het).
) nyitó irányban polarizálva.
Amikor kihuzom a fülest, egy pillanatra jó a hang.
