#65675776
törölt tag
válasz
CPT.Pirk
#30689
üzenetére
Pont ez a probléma, hogy még csak hasonlót is alig kapni errefelé. Ani éppen van a boltokban. Tipikusan még azt sem értik miért kell ilyen magas hőmérséklettűrés. Az ESR témába inkább már bele sem szoktam menni.
Azért érezhető minőségi különbség van egy Nippon Chemicon, Nichicon, Rubycon, Epcos és akár egy Teapo, Capxon, Jamicon között is, a kutyaütő márkákról meg inkább ne is beszéljünk. Nem az a lényeg hol készül, hanem hogy hogyan. (Ennyi erővel az iPhone is tré minőségben készül, mert azt is Kínában gyártják.)
A nagyobbik nem Low ESR, de növelt élettartamú. És a szokásosnál szélesebb hőmérséklettűrésű. Bár nem igazán érdekel, hogy nulla fok alatt mennyit bír.
-
#65675776
törölt tag
-
#30453
vodkaboy22
addikt
CPT.Pirk
#30449
vodkaboy22
addikt
válasz
CPT.Pirk
#30449
üzenetére
Most készült el egy kis Li akksis hordozható USB fejes erősítőm. Van már cikk is csak még nem jelent meg. De jövő héten itt kell lennie.

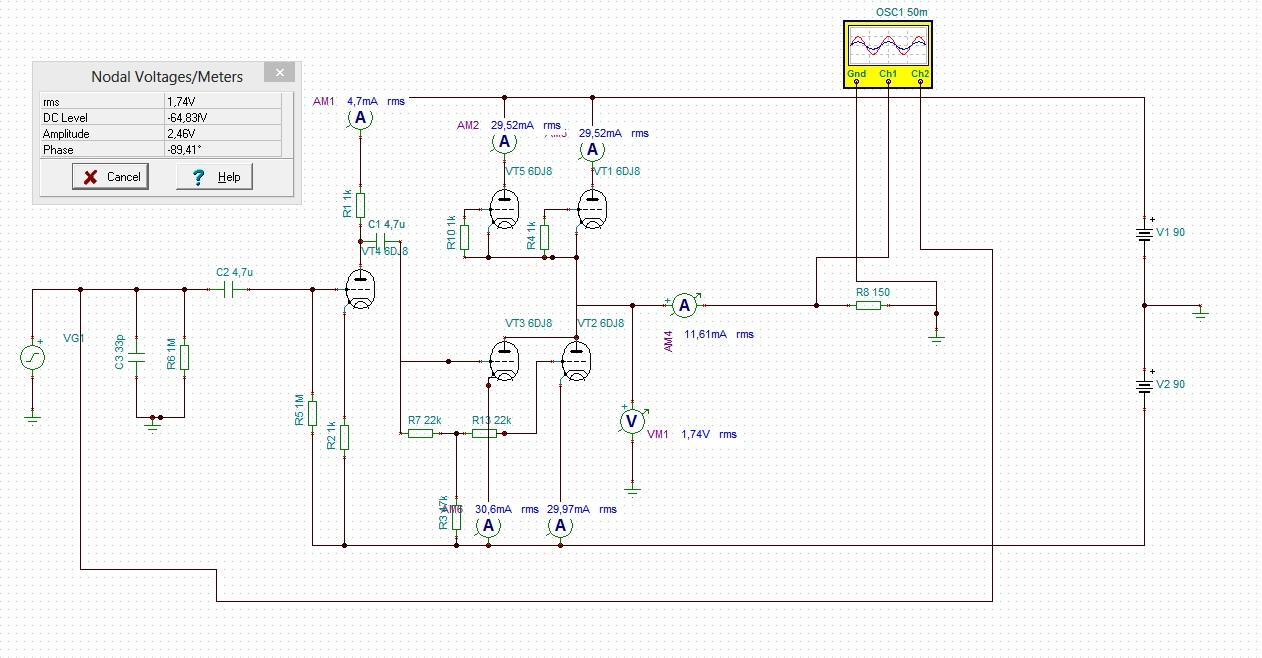

A csöves headamp már nagyon kékül... De még távol van a késztől. Jelenleg ott tartok, hogy egy
Musketer 3 cooler master panelt alakítok át hogy látványos legyen az erősítő.
ECC88-ak mellett maradok biztos, de kicsit agyalok még rajta.

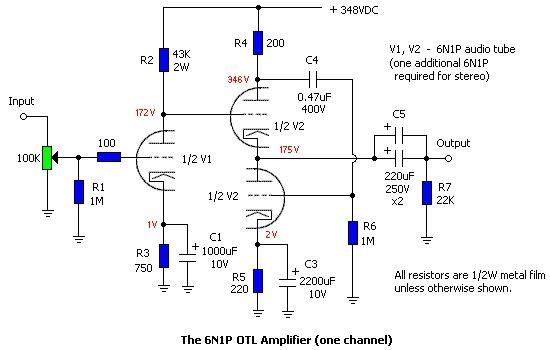

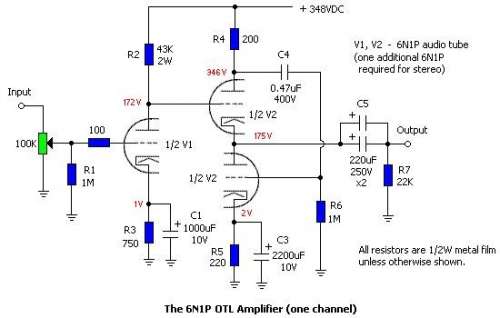

Ez jó elrendezés csak azon agyalok, hogy sajna cső temető 5 cső 2 csatornához. és az ecc88-asoknak a végén lehet sok lenne a 90V 25mA 2.25W
Kicsit fokozni kell abból lefelé
Na de még okosítani is kell a dolgon lehet. És addig nem szerzek trafót amíg nem tudom, hogy +-60 vagy + - 90V- kell-e.
Na ilyen dolgokon agyalok. És eszem ágában se lesz majd nyakig terhelni 16-32 Ohmos fejessel.
Most szereztem egy 250 Ohmosat
Így ha mindenképp kell kicsatoló kondi megoldom fóliával
Ezen is gondolkodok.
Vagy ezen
De nézz fel a blogomra rakok fel mindig valamit és lassan motiválom magam és írok majd cikkeket is az alkotmányokból.
-
sörösló
aktív tag
válasz
CPT.Pirk
#30268
üzenetére
" be kell szerezni egy aksis fúrót, amit fúrásra találtak ki."
Sajna ilyen nemigen létezik. A kétsebességes akkusgépek is csak 1500 körüli tokmányfordulatot produkálnak. A befogható fúróátmérő max. 10 mm általában. Egy 3 mm-es fúrónak a kellő forgácsolási sebességhez (ahhoz hogy egyáltalán fúrni kezdjen) legalább 2500 fordulat kell. Lehet persze kínozni, néha muszáj is, de nem ez az ideális állapot.
-
-
#30022
vodkaboy22
addikt
CPT.Pirk
#30018
vodkaboy22
addikt
válasz
CPT.Pirk
#30018
üzenetére
Azért ez elég képlékeny kérdés
Pl van olyan fejes ami 32 ohmos és 90db/mW érzékenységű na oda piszkosul kevés a telefon átlagos 1.5Vrms kimenete. (Nem is beszélve az olyan monstrumokrol ami 150ohm< , 90dB/mW> -os
) Ha ilyenre fáj a fogad meg lehet érteni van olyan dolog ahova kell!
Azt mindenkinek szíve joga eldönteni akar-e gyorsan megsüketülni... Szerintem!
Sajnos az is igaz, hogy a fejes/füles érzékenysége és impedanciája nincs összefüggésben az eszköz minőségével, ha valakinek olyan van ami nagyobb kimeneti feszültséget igényel és neki az a fejes tetszik az teljesen megérthető.Ebben az esetben 2 lehetőség létezik.
-Könnyen csinálható olyan kis erősítő ami akksiról 5-10 órát elfut és van elég teljesítménye. (No meg hangminőségileg se rossz)
-Veszel egy ilyet china márkák 5-15 között kaphatók (van köztük érdekes és van jó is! ) minőségibbek 10k és csillagos ég -
-
Lompos48
nagyúr
válasz
CPT.Pirk
#29699
üzenetére
Már a múltkor említettem, hogy az újabb konstrukciókban a negatív fólia nincs összeKÖTVE a tokkal. Egyszerűen bele van téve, itt-ott érintkezve vele a kupakon meg fólián is jelenlevő oxidréteg egyenetlenségei miatt. (Már említettem valamikor azt is, hogy az elkóknál a hatalmas, a fólia geometriájánál sokszor nagyobb aktív felületeket annak oxidálásával érik el, ami hihetetlenül durvítja a felületet).
Az összesített világítási idő 2 kondi esetén kicsit kevesebb mint egy esetén
A lábakon történő töltés esetében a negatív pólus és tok fordított polaritással töltődhet fel valami "indukciószerű" jelenség miatt.
Ez még mindig csak spekulálás.
-
#29695
vodkaboy22
addikt
CPT.Pirk
#29693
vodkaboy22
addikt
válasz
CPT.Pirk
#29693
üzenetére
Nem igazán, mert volt egy a kezemben és a balfelső sarokban a kék inkább zöld volt kapásból volt rajta vagy 3-4 észrevehető pixel hiba és kb mindenhol a dpi értéket nyakig kellett nyomni, hogy használható legyen a gép, de akkor meg minden ikon stb torzult ... win7-et felraktuk rá használhatatlan volt külső monitor nélkül... Akkor kérem megéri? Natívan filmek se támogatják ezt a felbontást 16.9-es 1080p filmnél ódivatúan sok a fekete szallag .... Safari müködőtt korrekten chrome 150% nagyítással és pár program, de hát nekik csak ennyi kell
-
#29691
vodkaboy22
addikt
CPT.Pirk
#29690
vodkaboy22
addikt
válasz
CPT.Pirk
#29690
üzenetére
Szerintem ez az asztali oldalon azért ilyen látványos mivel a mobil technológiák lettek az elsődlegesek és lassan csupán azok módosított variánsai lesznek az asztaliban (talán kivétel dgpu) , de sajnos a laptopok még mindig sunyira túltudnak melegedni...
A legnagyobbat akkor röhögtem amikor télen a nagyon csuda apple pro 15 retina lekapcsolt hővédelem miatt -
ViZion
félisten
válasz
CPT.Pirk
#29681
üzenetére
Háát már itt is![;]](//cdn.rios.hu/dl/s/v1.gif)
De, van rá szükség. Pl. ha csak restart van, vagy most, h faragom a tuningot, olyankor a hűtés is leáll, induláskor meg hangos pár sec.-ig. Másrészt ha játékban szállna el, akkor is legyen ami elvezeti a hőt. Azért is kérdeztem itt, h mit lehetne, mert nekem így mindkettő túl bonyolultnak tűnik (plussz táp vagy plussz aku, etc...) azt tudom, h viccboxra van visszahűtő kapcsolás (~2000 Ft), de nem adnak el, csak beszerelés van
Másik, h a lapom tud ilyen USB töltős dolgot, még soha nem próbáltam... elvileg adnia kellene delejt lekapcsolt állapotban is
Lehet telepítem és rámérek, h van-e tényleg lekapcsolva is fesz. -
Lompos48
nagyúr
válasz
CPT.Pirk
#29286
üzenetére
Nem mentem bele részletesen. Csak arra spekulálok, hogy míg anno MINDIG a tok volt a negatív pólus és legtöbbször egy tokra szorított kengyellel volt a negatív bekötve az áramkörbe, most a negatív pólus lehet nincs kötve a tokhoz. Aztán a tok és a negatív fegyverzet közé is juthat elektrolit. Így elképzelhető egy parazita kapacitás.
Marad ellenben 2 nyitott kérdés: 1. nem hiszek az elektromos tér által okozott redisztribúcióban, főleg ha a töltési feszültség alacsony (elenyésző az elektromos térerő), 2. Mi törénhet hasonló esetben egy szilárd dielektrikumú kondenzátorban?
Az hogy kétszer is felvillan a LED talán azzal magyarázható, hogy miután a feszültség LED a nyitási fesz. alá esik, onnan kezdve már kevés áramot tud vezetni. Utána mégis valami újrarendeződés történhet ( ).
Vagy: a hirtelen nagyobb áram okozhat valami töltésátrendeződést a nominális és parazita kapacitás között.
Lehet rajta még gondolkozni.
-
#29288
vodkaboy22
addikt
CPT.Pirk
#29286
vodkaboy22
addikt
válasz
CPT.Pirk
#29286
üzenetére
Néztem amit írtál és szerintem itt a valahol ott kell keresni a választ, hogy a kondi fém burkolata mint egy a folyékony elektrolittal együtt egy másodlagos kondenzátort képez, így amikor a led-et a fedélhez érinted és feltöltöd a fedélt akkor a lábakon lassan fog kisülni mivel van egy nem leföldelt elektromos tér ami közvetlen kapcsolatban van a primer elektromostérrel ami maga a kondi, így a kisütés során a külső elektromos tér ellentart a nagy sebességű feszültség változásnak ergo virtuális nagy soros ellenállást produkál a primer kondin. Én erre gondolok. De utána nézhetek Zombory féle elektromágneses erőterek könyvben!
Vagy esetleg a Bilicz féle példatárban még van is hasonló feladat Remélem érthető volt
-
CPT.Pirk
Jómunkásember
válasz
CPT.Pirk
#29248
üzenetére
Volt egy kis időm méricskélni. Nagyobb, 2200uF-es kondival normál esetben 50 másodpercig világít a led, de ha először a fedélhez van érintve, majd pedig rendesen a lábakra, akkor összesen ~2 perc 20 másodpercig tart a led világítása. Szóval a második esemény erősen függ a kondi kapacitásától.
Lompos48: nincs valami ötleted ennek a magyarázatára?
radi8tor1: állat volt!
-
#29073
vodkaboy22
addikt
CPT.Pirk
#29072
vodkaboy22
addikt
válasz
CPT.Pirk
#29072
üzenetére
Uh úgy lehet rosszul fogalmaztam nem azt akarom letagadni, hogy nem érzékelhető, hanem azt, akarom kiemelni, hogy mennyire tud befolyásolni valakit egy puszta szám adat, hogy 38 helyett 40kHz.et tud az a valami...
Az erősítő 100kHz-et nem értem semmi értelme, mivel egy profi elektrosztatikus hangfal se tud 50k-nál többet kiadni. Ilyen magas frekis tulajdonságokat meg nem feltétlen jó betervezni mert gerjedés miatt kossuth rádió fog jönni a csőből
szerintem és eddigi tapasztalatom szerint is nyugodtan le lehet korlátozni a felső vágófrekvenciát 20-30kHz-re legalább gerjedni nem fog és az elég fontos. És különben a 100kHz-es erősítőt se értem mert 50k felett már van bőven RF zaj amit felszed szegény és azt is kiadja a kimenetére ami viszont rontja a harmonikus tulajdonságokat és az intermodulációsokat még alsó frekvenciákon is így csak veszítünk ezzel a feature-rel. SZerintemNem értelek félre jól tudom, hogy nem vagy az! Én se pedig néha engem nem ismerők gondolhatnák pár elböfögött hozzászólásomból
De pl példa a nagyfrekis hangok zavaró mivoltára. Anno árultak 28-32 kHz-en sugárzó hangszórókat amik
hangos szirénák voltak az egereknek nekünk meg nem, na most pár éve nem kapni ilyen, mer sokan nem a garázsba vagy a fészerbe tették (ahova tervezték őket) hanem az ágyuk alá -
darvinya
titán
válasz
CPT.Pirk
#28795
üzenetére
Az a előjáték a fagyira.
Beszagatott az egér és fagyi.
Alig akarták visszavenni a tápot, mert ottani cerka futkosott vele több napot egyfolytában.
Az enyém 10 perc után produkálta.
Sajna így szívok az alappal, de már mindegy.
A mostani 4 éve bírja.Holnap rakok fel képet mik vannak tápok nekem.
Lehet van benne Delta is.
Bár egyik sem jó a gépemhez. -
Reggie0
félisten
válasz
CPT.Pirk
#28368
üzenetére
Ez attol fugg, hogy mekkora a halozat impedanciaja es mekkora zavart szeretnel kelteni. Ha nem noveled a halozat impedanciajat mestersegesen, akkor nagyobb terheles kell. Ha noveled, akkor csak a merendo terheles nagysagat kell figyelembe venni, mert annak az arama hatarozza meg az 50Hz-es alapjel amplitudojanak csokkeneset, cserebe lehet a zavarkeltoben levo terhelest csokkenteni(azaz az ellenallast novelni).
-
Reggie0
félisten
-
Reggie0
félisten
válasz
CPT.Pirk
#28349
üzenetére
Csak siman le kell tarolni az ertekeket egy memoriaba es egy szamlalo segitsegevel folyamatosan kiolvasod. A szamlalod maximalis erteket is allithatod dinamikusan. A memoriat az FPGA-n belul lehet kialakitani, erre vannak keszen modulok/varazslok az ISE-ben. A kiolvasott ertekek mehetnek a DA-ra.
-
didyman
őstag
válasz
CPT.Pirk
#28257
üzenetére
Én TPA6120-at használok a célra, annyira bevált, hogy kis alakítással előerősítőnek is meg fogom tenni (a végfoknak egy olyan 2x-es előerősítő kellene, a kapcsolásba nem akarok belenyúlni, mert a komplementer-szimmetrikus FET-es végfoknak eléggé kényes pontja ez). Évek óta van elkészítve pár NYÁK-om egy +-24V-ról ketyegő, sok tranzisztoros, gyönyörű paraméterű, sokak szerint remek hangú kapcsoláshoz, meg az alkatrészek zöme is megvan, de ennek külön doboz kéne. Ez a kis vacak meg belefér a végfok dobozába mindennel együtt, a műszaki paramétereiről beszélni sem érdemes, a hangja meg valami döbbenetes.
-
#28255
FireKeeper
nagyúr
CPT.Pirk
#28254
-
Reggie0
félisten
-
-
Lompos48
nagyúr
válasz
CPT.Pirk
#27815
üzenetére
Ebbe el kellene kissé mélyülni. Jó lenne, ha menne szoftverből, mert analóg módon hozzáállni plusz áramköröket jelentene. Ismét előkerülnek a szimmetrikus táplálási problémák és hasonlók. Talán egyszerűbb volna úgy nekiindulni, hogy állandó frekvencián amplitúdóváltozásokat "nyomon követni". Ez tulajdonképpen egy AM modulációt jelent, de a DAC-os generátorodból talán ki tudod ezt "csikarni". Nem találod kivitelezhető ötletnek?
-
Lompos48
nagyúr
válasz
CPT.Pirk
#27813
üzenetére
Más megoldást nem látok, mint a kimeneti jelen alakalmazott csúcsdetektort és utána egy sample&hold áramkört, hogy ne szalaszthasd el a méréskor a csúcsértéket. Ehhez ellenben a mintavételezési frekvenciát is igazítani kell a frekvenciához (ez könnyen elképzelhető a Hold-nak a színusz negatívjánál való törlésével.
Elképzelhető a kimeneti jel csúcskövetése, de az se kevésbé bonyolult.
Ugyanakkor furcsa, hogy a fáziscsúszás alacsony frekvenciáknál jelentős. Ez miért lehet? -
Lompos48
nagyúr
-
-
Lompos48
nagyúr
válasz
CPT.Pirk
#27557
üzenetére
Nem dobtad fel a labdát, nem volt mit leütni.
Komolyra fordítva: nem lehet mindenki által idézett minden adatlapot végigbetűzni, idő sincs rá, ugyanakkor kívülről tudni lassan egy (jó)néhány adatlapnyi is elég terhelés egy mai agynak. Meg talán nem is mentünk el ebbe az irányba. Végsősoron lehet nem figyeltünk oda eléggé.
Ha még haladsz, kíváncsi leszek a gyakorlat mennyire fogja megközelíteni a számításokat. Elég egy oszcilloszkópról leolvasott vélemény is. -
Lompos48
nagyúr
válasz
CPT.Pirk
#27555
üzenetére
Csak a félhullám, azaz a Vp a lényeges, tehát 1.65V. Nem írom le mégegyszer a képletet, megy az egyszerű hármasszabállyal is. 1.65x kevesebb, mint amit az 1Vp-re számoltam ki.
100kHz körül... Egyébként a slew rate itt a színuszgörbe meredeksége, ami a nullaértéknél történő átmenetnél a legnagyobb. -
Lompos48
nagyúr
válasz
CPT.Pirk
#27549
üzenetére
Én helyedben nem a settling time értékből indulnék ki. Annak a definíciója:
Inkább a Slew rate az, ami a te esetedben nyom a latban. A konvertered 1V/μs-e értéke és az, hogy (gondolom) bitenként lépteted (durva közelítésben
) és szimulálod a színuszt sokkal gyorsabb eredményt hoz neked. Szerintem ha egy 2Vpp kimeneti színuszban gondokodunk és a SR a színuszgörbe esetében 2π*Vp*f, akkor az 1V/μs értékből egy kb. 160kHz-es határfrekvencia jön ki. Aztán ilyen kis lépéseknél én egyelőre eltekintenék a kapcsolások okozta túllövésektől meg lecsengésektől. Az meg, hogy a bemeneti logikai szintek változása 8μs késéssel "érkezik" az analóg kimenetre, végképp nem érdekelne.
Remélem nem hibáztam. -
#27552
vodkaboy22
addikt
CPT.Pirk
#27549
vodkaboy22
addikt
válasz
CPT.Pirk
#27549
üzenetére
Ebből így nehéz megmondani a 8 us csupán annyit jelent, hogy 125000 Hz-el tudja változtatni a kimeneti jelalakot (Aluláteresztő szűrő előtt persze).
Max freki amivel használhatod elméletben a mintavételi frekvencia fele. Tehát 44.1kHz-nél 22.05kHz.
De! A dac chip által használt valós újramintavételi freki lenne a legfontosabb de azt nehéz megtalálni...
Ha tévednék akkor bárki javítson kiÉs még valami sok gyári dac úgy van kitalálva, hogy tudnak 48- 88.2 - 96 nagyobb mintavételi frekit, de ez csak az SNR-t növeli a kimeneti max frekit nem mivel a kimeneti aluláűteresztő 22-25kHz között stabilan vág! tehát 96-ossal sajna ilyenkor nem tudsz 48k szinuszt kiadni.
-
Lompos48
nagyúr
válasz
CPT.Pirk
#27422
üzenetére
Én utóbbit eddig nem hallottam. Na, ugye a távolság meg vidék. De megjegyzem. Nevezni ezentúl is az én változatommal fogom, minimum konzervatorizmusom miatt. Nekem a google fonálfűrész-re CSAK "úttörő"- vagy ificsapatokat mutat okleveleket mutogatva. Fűrészt még mutatóba se! Itt még a google is más?!
-
-
PH-User
addikt
válasz
CPT.Pirk
#27313
üzenetére
Az előfordulhat.
Én jó minőségű ónnal szoktam egy nagyobb gömböt odatenni és így egyszerre melegíti mindkét lábat.
A fogpiszkáló is jól tud jönni ennél a műveletnél.Más:
Egyébként lenne egy kérdésem felétek is, hátha sikerülne megcsinálni a lapot.
Ide beírtam, újra nem írom le, innen végigkövethető. Vagy esetleg kilistázhatom.
Már nagyon kiváncsi vagyok rá!
Kicsit fokozni kell abból lefelé
Na de még okosítani is kell a dolgon lehet. És addig nem szerzek trafót amíg nem tudom, hogy +-60 vagy + - 90V- kell-e.
Így ha mindenképp kell kicsatoló kondi megoldom fóliával
Nem volt előttem, ahogy írtam.
) Ha ilyenre fáj a fogad meg lehet érteni van olyan dolog ahova kell!
(Tina, Edison, EWB és társai). Csak nincs az a pénz, amiért én Windowsra térjek vissza. Illetve hogyne lenne: kb. 35 ezer magyar forint, amennyiért hozzám vágnak egy W7 dvd-t...
![;]](http://cdn.rios.hu/dl/s/v1.gif)
