Lompos48
nagyúr
válasz
darvinya
#64737
üzenetére
Értelmetlen (és drága) a tantál fóliakondikban való használata. Mellette szól a nagyon vékony oxidréteg, ami a dielektrum szerepét tölti be (a fólia helyett!), a tantál pedig az anód szerepét tölti be (tehát a tantálkondi polarizált). Tudtommal kizárólag.
A felső kondi a képen fólia, PETP, valamikor styroflex kondi néven gyártottuk. -
Teasüti
nagyúr
válasz
darvinya
#64741
üzenetére
Ohh, nem is figyeltem hirtelen. TO-220 túl sok helyet foglal. Akkor az a ZTX951 egy elég kivételes fajta, hogy elbír ekkora áramot.
Nézegettem viszont TO-252 tokozást, ez már barátibb méret, mint a 220-as elfektetve.
Azért szerettem volna tranyót, mert 3,3V-os uC-ről fogom nyitni. Bár a legtöbb TTL szintű mosfet is teljesen jó ide, találtam is olyat, ami 3 Vgs-sel 10A-t tud leadni. Csak gondoltam kell legyen annak a TO-92-nek egy NPN rokona.
Amúgy 12V-ot kapcsolok. -
-
Attix70
aktív tag
-
dik
őstag
válasz
darvinya
#64694
üzenetére
10+ éves mikorofonos fejhallgatoról van szó. A tipusa na igen az jó kérdés elővakarom hátha megvan még mi lenne valami gamer kütyü volt annó. logitech....
hátul van a pántja és jobbos fülből lehet lehajtani a mikrofont. A vezetékjén van hangerő szabályozó meg mikrofon ki-be kapcsoló. Nem mai darab már így ráférne egy kanóc csere már... Megpróbálom megkeresni mi is lenne ez pontosan... -
-
#64626
Don.Corleone
aktív tag
darvinya
#64625
Don.Corleone
aktív tag
válasz
darvinya
#64625
üzenetére
Nos, tettem egy próbát vele. Nullás állásban a kapcsoló lámpája halványan világít(korábban nem volt rá példa), ha bekapcsolom akkor erősebben viszont nem történik semmi. Próbaképp tettem bele vizet, de nem forralja fel. A kapcsoló másik oldala üres - azt az oldalát azért sem fotóztam le, ahova a saruk csatlakoznak ott van számozás sárga színű a 3-as, középső a 2 és a bal szélső ahogy a képen is van a kapcsoló az 1-es jelölésű - nem tudom ez mennyire segít. :/
-
#64622
Don.Corleone
aktív tag
darvinya
#64619
Don.Corleone
aktív tag
válasz
darvinya
#64619
üzenetére
Csináltam egy képet a kapcsolóról, illetve a vezetékekről. A billenő kapcsolón a jobb szélső a sárga, ez talán a fény viszonyok miatt nem egyértelműen leolvasható. A régi kapcsoló be volt ragadva és ismerősöm úgy adta tovább, hogy valami mintha letört volna benne, de egy ezresért sikerült újat beszerezni, így nem is nagyon akartam vele bíbelődni.
(#64620) VIPowER - Köszönöm szépen! Erre az oldalra nem találtam eddig rá, pedig pár napot már eltöltöttem a keresgéléssel.
De ha tudnál esetleg egy képet küldeni a tiédről, azt nagyon megköszönném! -
#64618
Don.Corleone
aktív tag
darvinya
#64617
Don.Corleone
aktív tag
válasz
darvinya
#64617
üzenetére
1160-as az enyém is.
Az alsó burkolatot lecsavartam, tovább nem akartam még menni, de annyit látok hogy a két szürke vezeték az felülre fut be valahova, vélhetőleg ez lehet a fűtő részé, a kék illetve barna vezeték pedig ahova a hálózati rész csatlakozik. Még annyit látok ami "érdekes" lehet, hogy a billenős kapcsolón 3 sarunak van hely, és az egyik szélső csatlakozó az sárga színű a többi alumínium. A kék vezeték lenne a nullás, amire még egy vezeték becsatlakozik? -
fero02
nagyúr
válasz
darvinya
#64576
üzenetére
Szinte teljesen mindegy melyik szolgáltatóról beszélünk, a technológiában számottevő különbség nincs. Kizárt dolognak tartom, hogy 5 év alatt ne tudták volna megoldani (ahol a technológiai feltételek adottak), mikor más szolgáltatóknál napi szinten, üzemszerűen működnek.
Előfizetős mérőben nincs sim. Az első beüzemelés alkalmával a mérőhöz egy (ún. komfort kártya) számot rendelnek hozzá (a partnerszámmal együtt) és a későbbiekben "egység" vásárlásakor ezen komfortkártya szám alapján generálnak 1-1 új kódot, ami a kifizetett kWh jelenti és csak annyit tud felhasználni.
Az ISO tanúsítvány/minősítés/megfelelőség egy dolog, de amíg csak 1 bejelentés van, addig nem tudja senki megmondani a diszpécser szolgálatnál/üzemirányításnál/koordinációnál, hogy egyedi a hiba, vagy csoportos, ennek megfelelően a javítás időtartama (Garantált szolgáltatás) is más. Illetve az üzemzavaros hibaelhárítás megint egy harmadik dolog. Kis hazánkban pedig sajnos bevett szokás, hogy mindig másra várnak, "majd a szomszéd bejelenti és akkor kijönnek megcsinálni, majd akkor szólok nekik én is"...
-
fero02
nagyúr
válasz
darvinya
#64574
üzenetére
Ez egy 2013-as cikk, azóta csupán 8957298536-szor megoldódhatott a probléma. A villanyórákba egy sim van és GSM hálózaton keresztül kommunikál és nem az elektromos hálózaton keresztül. Nem 2 ügyfélnél van ilyen és működik (ha a technikai feltételek adottak). Az egyszerű kínai (pl SX100, Landys és ZPA mérők (nyilván ez szolgáltatókként változhat)) pedig nem tudják ezt a funkciót, csak a célirányos erre a célra kifejlesztett mérők (több tarifás, távleolvasós, áramváltós, stb) tudják ezt. Eon-nál dolgozok, légy szíves ne meséld el a dolgokat.
Lehülyézni és elhajtani pedig biztos nem hajtottak el, legfeljebb azt közölték, hogy még senki más nem jelentett be hibát arról a körzetről. Komolyan ellenőrzik minden cégnél a hibakezelést (többek között az ISO minősítések miatt is) és az elhárítást is.
-
fero02
nagyúr
válasz
darvinya
#64560
üzenetére
A villanyóra évenkénti leolvasása valamelyest a fogyasztó érdeke is (védelem), valamint a szolgáltató ezzel egy "rejtett" ellenőrzést is csinál. A havi leolvasás és diktálás pedig sok sok 10000 családnak könnyebbség.
Léteznek távleolvasásos mérők már évek óta, de annak a bekerülési költsége jóval nagyobb, mint 1-1 (kínai, török, stb) digitális, faék egyszerűségű mérő, így csak indokolt esetben szerelteti fel a szolgáltató.
A második bekezdésed meg nettó hülyeség. Csak picit gondolj már bele...
-
Kernel
nagyúr
válasz
darvinya
#64481
üzenetére

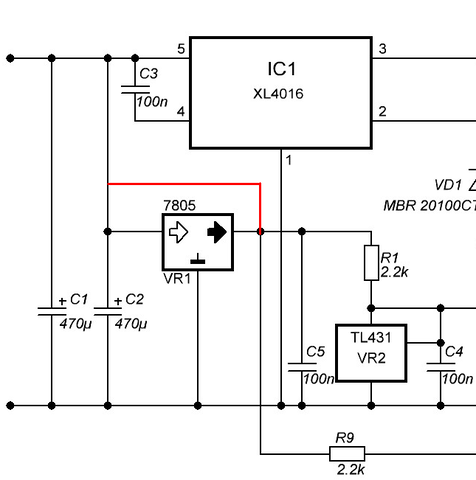

Mindegy, miből jön az 5 V, noha az XL4015 adatlap szerint legalább 8 V bemenetet igényelne, de úgy látom, működik 5 V-ról is.
Belső referencia 1,25 V, ennél alacsonyabbra nem tudod állítani.
Más gond van, 5 V betápról már nem működik az áramkorlát, vagyis a CC-funkció, mivel az külön 2,5 V referenciát igényel, ami a panelon lévő 78L05-ből származik:
https://prohardver.hu/tema/hobby_elektronika/hsz_60377-60377.html
Viszont a 78L05 nem tud normálisan működni 5 V-ról, legalább 8 V kell a stabil működéshez, vagy a gyakorlatban valamivel kevesebb is elég lehet.
Szabályozható korlát nélkül csak az XL4015 saját védelme avatkozik be, ami nálam most 2,5 A zárlati áramra jött ki, 5V betápról.
A 78L05 kiiktatásával elvileg jó lenne.
-
Kernel
nagyúr
válasz
darvinya
#64342
üzenetére
Ez az, hogy a kimeneti hangszóróleválasztó semmit nem változtat a zajon, legfeljebb a mélyátvitelre van hatása a kapacitás értékének.
A tápszűrő okozhat 100 Hz morgást esetleg, ha erősen lecsökken a kapacitása (vagyis nem csak 20 %-kal, ami még a tűrésbe is belefér).

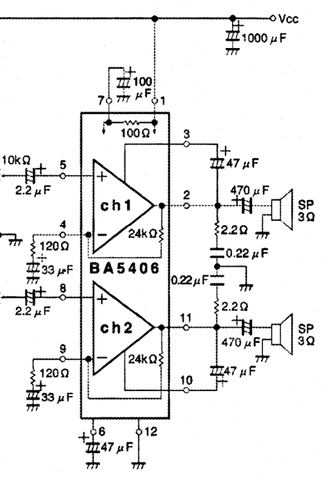

A végfok nem fura, szokványos analóg végfok, a külső alkatrészek egyszerűen csak szükségesek. Vagyis lényegileg nincs mit alakítani rajta, hacsak nem akarod csökkenteni az erősítést, amitől csökken a kimeneti zaj és a torzítás is.
Rajzon a 120 ohmos ellenállás növelésével csökken a fokozat erősítése.
24 k / 120 = 200-szoros erősítés elég sok egyébként egy végfokhoz képest, így nem csoda, hogy zajos is.
A kimenet DC-szintje féltápfeszültségen van, az AC-jelet pedig (kondenzátorhoz méltóan) rövidre zárni igyekszik, ezért oda elég kisebb feszültségű kondi.
47 µF a feszültségutánhúzó, ami szintén féltápra töltődik, a kimenetre ráülve megemeli a meghajtófokozat tápfeszültségét a pozitív félperiódusokban, ez a torzítás csökkentésének egy klasszikus módja.
-
Kernel
nagyúr
válasz
darvinya
#64340
üzenetére
Pedig elkónál az belefér a tűrésbe, az is valószínűtlen, hogy ember észrevenné a különbséget, bármilyen funkciót is tölt be.
Hasonló a helyzet a 33 --> 47 mikrónál, ilyenekre nem bíznak kritikus beállítást, ahol számítana a pontos érték. Lehet tápszűrő, lehet csatolókondi, utóbbi növelése csak javítja a mélyátvitelt, de általában az sem észrevehető.
Ez érvényes a negatív visszacsatolásba iktatott leválasztókondira is, gondolok itt a képen a C6-ra például:
C7 a gerjedésgátló, ami a nagyfrekvenciát 100 %-ban visszacsatolja, ezáltal az RF-erősítést minimalizálja.
-
#64339
terapeuta007
aktív tag
darvinya
#64338
terapeuta007
aktív tag
válasz
darvinya
#64338
üzenetére
az 1000uf es az jó lett volna mégegy darabig.
a 33uf est azt lehet nem kéne lecserélni más értékre.
nem tudni milyen áramköri szerepe van az erositoben.
(az ic-t "irányithatja" peldaul esetleg erosites merteken valtoztathat ha nagyobb vagy ienek oszzetett torténet. majd esetleg kernel kifejti jobban és kijavít)szeruntem mondjuk a 47uf az még jo lehet a helyere.
-
Kernel
nagyúr
válasz
darvinya
#64248
üzenetére
Addig rendben is van, hogy az volt a kérdező kívánsága.
Csak én felvetettem (mintegy lehetőségként is), hogy nekem jobban bevált a másik megoldás, de ez már egyéni szempontokon múlik, hogy melyik jobb valakinek:
Tehát itt a mozgásérzékelő reléje sorosan szakítja meg az áramkört. Piros vezetékkel jelöltem, ahol az elektronikája tápot kap.
Meg persze az is hozzátartozik a működéshez, hogy mindig amikor tápot kap, először aktiválódik a relé, majd a beállított késleltetés után leáll, ha nincs mozgás. Ezután figyel értelemszerűen készenlétben.
-
-
rostiron
őstag
-
#64117
gyenesmartin
őstag
darvinya
#64116
gyenesmartin
őstag
válasz
darvinya
#64116
üzenetére
Vagy csinálsz magadnak egy ilyet. Veszel kaidomain-ról xpl ledet, azt ráforrasztod valamilyenen réz bordára a thermal padjét, a kivezetésére meg forrasztasz vezetéket. Nagyon gány megoldás, de csak ezzel lehetne elérni a kívánt teljesítményt ilyen méretben. Valószínűleg több ledet is kellesz majd venned.
-
Lompos48
nagyúr
válasz
darvinya
#64107
üzenetére
Az 5mm-es LED egy 1 mm2 körüli felületre van montírozva és egy 0,7-es lábon tud szabadulni a hőtől. A COB esetében (amit a fiókomból vettem elő) ez egy 5 mm átmérójű termal-pad van, amivel már bordára rögzíthető. A 25x a két átmérőből számolt felületett hivatott közelíteni (ugye, négyzetes). Amit sugalltál a rajzoddal már akkpor is aberráció, ha odaképzelsz egy TO3-as tokkal egyező felületű bordát (lást korábbi hasonlatomat).
-
Lompos48
nagyúr
válasz
darvinya
#64102
üzenetére
Ha felboncolsz egy-egy példányt, rájössz mekkora konstrukciós külonbség van közöttük. Elsősorban a chip méretében, másodsorban pedig szerelésben. Az 5mm-es a katód-lábra van biggyesztve egy miliméteres "tányérkára", ahol a hőátadás kizárólag a terminálon történhet. A COB chip jóval nagyobb és egy termál-padra van szerelve úgy, hogy a hóátadás a külvilág felé a tok aljának egész felületén történik. A felületek közötti különbség legalább 25-szörös (1mm vs. 5mm átmérő).
-
Kernel
nagyúr
válasz
darvinya
#64081
üzenetére
Abban a szövegben akadnak csúnyább dolgok is, de talán így érthetőbb:
– A készülék 0,1-1000 µF kapacitású kondenzátorok megnövekedett ESR-értékét mutatja ki.
– A megadott tartományban az ESR-értéket kapacitástól függetlenül mutatja ki.Viszont kijelző hiányában nem konkrét értéket mér, csak jó-közepes-rossz jelzést ad. Használható lehet éppen, de Kínából kaphatunk kijelzőset is, olcsóbban.
Az ESR-mérés 100 kHz-en történik, miután a gyártók is 100 kHz-re specifikálják ezt az értéket, meg egyébként is a fizika szerint ez egy optimális érték erre a célra.
Például 100 kHz-en egy 100 µF kapacitású kondenzátor kapacitív reaktanciája már elhanyagolható, nem szól bele az ESR-mérésbe.
Mivel a mérőfeszültség a félvezetők nyitófeszültsége alatt van, maga az ESR pedig általában kisebb a környező alkatrészekhez képest, ezért beforrasztva is sok esetben értékelhető eredményt ad, de kivételek itt is akadnak, odafigyelést / megfontolást igényel.
-
-
válasz
darvinya
#64003
üzenetére

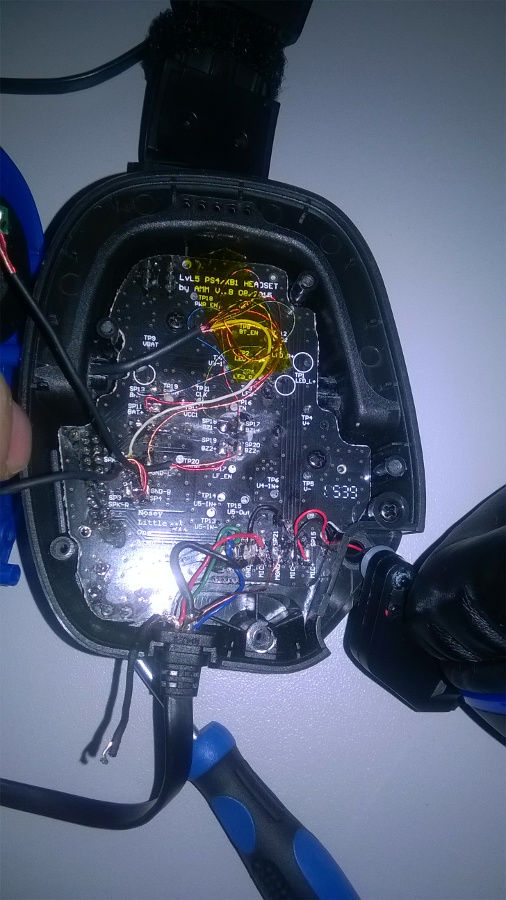

Na ez jó kérdés, viszont nem is szívesen rombolnám nagyon szét
Így simán visszaalakítható minden.
A bekötést szakadásvizsgálóval néztem, de már kiforrasztott kábellel, hiszen a nyákon rajta van minden, csak a jack felé kellett kitalálni, mi hova megy.Akkuval volt tesztelve, de azért a legtöbb ilyen dolog elemmel és akkuval is megy.
-
válasz
darvinya
#63999
üzenetére
Azt tudom, hogy működik a zajszűrő, csak a kifejezést nem értettem
A fantomtápot is tudom. Ennek saját áramforrása van, így nem tudom, a mikrofon kap-e tápot a konzol felől, de 4 vezetéken, trükkös lehet.
Mindegy, a beszéd mikrofonja lejön, kulturáltan megoldható, aztán ha kell a tulajnak, visszateszem neki.(Amúgy valami 4 hangszórós cucc, a direkt bekötés sem lenne egyszerűbb.
) -
-
-
-
-
hentes555
senior tag
válasz
darvinya
#63833
üzenetére
Ne haragudj, de igazából nem nagyon tudom mi a különbség a kettő közt, vagyis hogy van hogy feljött, de nem szakadt el a vezetősávtól? De szerintem az utóbbi, mert a csatlakozót tudom fel-le mozgatni meg döntögetni és ezzel együtt a másik oldalon ez a két forrasztás is jár fel-le, nincs semmi "tartása".
Ez a fedőréteges megoldás ha jól értem akkor csak annyi, hogy a zöld réteget lekapargatom a sáv fölött aztán direktbe ráforrasztom a vezetéket? -
#63652
tordaitibi
veterán
darvinya
#63651
-
Kernel
nagyúr
válasz
darvinya
#63645
üzenetére
Ez csak egy információ, ami jelez valami működést, de még nem 100 % bizonyíték.
Például leejtik a távszabályzót, vagy egyéb okból elhangolódik benne a kerámia rezonátor, ami az időalapot adja. Akkor is világít, de nem jó frekvencián, nem is működik rendesen.
Van még az AM-rádiós teszt, de az sem árul el többet. (Ferritantennás rádióhoz közelítve rázavarnak a LED áramimpulzusai, illetve a panel vezetékszálai antennaként sugároznak.)
-
mezis
félisten
válasz
darvinya
#63640
üzenetére
Szín mindegy, amikor egy gombot nyomva tartasz a távirníyítón, akkor ott elől az infra LED-nél világos foltnak kellene látszani (esetleg vibrálva).
Azért próba egy másik, biztosan működő távirányítóval, hátha ellátták a kamerát nagyon hatékony infra szűrővel. (Nem fényképezgetjük a kolléganőket alig ruhában.![;]](//cdn.rios.hu/dl/s/v1.gif)
) -
válasz
darvinya
#63498
üzenetére
Ni-CD volt benne, de mivel minden cella halott, vagy rossz 5db 18650-es ment helyette. (írtam is 5x 18650)
Egyelőre csak egy 18650-es pack, védelmi panel nélkül, de jó lenne találni hozzá olyat amivel működik.
Mert 12V-os packhoz- más gépehez- ezt próbáltam,(3S 10A) de nem megy sem a Bosch (PVR960), sem a Makita (D6271D) gépekkel. 3S 25A panel sem az igazi, Bosch-sal nem megy, Makitával igen, de később olvastam, hogy ez sem az igazi fúrógép motorhoz.12V-os 3x 18650-es packhoz úgy tűnik 3s 40A a jó. Ha pedig nincs elég hely az aku házban ez 3S 20A a jó választás.
-
#63485
csabyka666
veterán
darvinya
#63484
-
chopin42
őstag
-
Kernel
nagyúr
válasz
darvinya
#63208
üzenetére
Hasonló eset volt nekem is:
https://prohardver.hu/tema/mindig_tv_mindenhol_digitalis_teve_www_mindigtv_hu/hsz_9663-9663.html
Csak a hozzászólásban szereplő link már nem él, de felraktam ide:
http://kernel.uw.hu/rfupgrade.zip
Van benne egy program a soros port kezelésére.
-
A fantomtápot is tudom. Ennek saját áramforrása van, így nem tudom, a mikrofon kap-e tápot a konzol felől, de 4 vezetéken, trükkös lehet.
)
