Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
-
mexel
veterán
válasz
Kernel
#61586
üzenetére
Köszönöm a választ, valószínű ez a rizsszem izzó lesz az, kb akkora is
Kipróbáltam egy leddel, de az valóban csak vibrált. De honnan szerzek gyorsban ilyen izzót azt még nem tudom. Van itthon mindenféle kütyü amit szétszedhetnék de szerintem mindben csak ledek vannak.Szerk:_ gyorsan rákerestem, az lesz az. Csak nem tudom miért van elé berakva valami ellenállásféle ami le is tört, majd holnap fotózom és mutatom.
-
darvinya
titán
válasz
Kernel
#61569
üzenetére
Kösz, én sem akarom javítgatni, mikor nem érné meg a szenvedés.
Csak engem is érdekelt miért lett ilyen.
≈3évig nem volt gondja, pedig Spar Steck márkás, míg Tungsram 1 hónap után villódzik lekapcsolt foglalatban(ugyanabban) aztán sűrű szageregetéssel kimúlt.
LED sajnos nem jó, mert szerelő lámpámba nem ad rendes láthatóságot, azaz kékes fénytől hamar kifárad a szemem. -
válasz
Kernel
#61519
üzenetére
Köszi!
Az van, hogy kevés a gyakorlati tapasztalatom így sokáig tartana saját megoldást építeni, és erre mostanában nem lesz időm.
Tudtok olyan boltot, vagy weboldalt, ahonnan kész megoldást tudok venni a problémára (5V DC -> 12V DC), ami kifejezetten megbízható?Vagy linkeljek én pár db-ot, és megszakértitek?
-
#61533
hegegabi80
addikt
Kernel
#61523
hegegabi80
addikt
-
mezis
félisten
válasz
Kernel
#61523
üzenetére
Nálam több éve a TV USB portjának 5V-ja kapcsolgat így egy relével HiFi erősítőt.
Eddig nem volt vele semmi probléma.
Gondolom az meg az okos TV-m csalafintasága lehet, hogy időnként hallom és látom bekapcsolódni a HiFi-t miközben a TV marad készenléti állapotban. Mit akar ilyenkor ? firmware-t frissíteni, vagy spionkodni ?
-
#61505
hegegabi80
addikt
Kernel
#61503
hegegabi80
addikt
-
Teasüti
nagyúr
válasz
Kernel
#61495
üzenetére
Na most értettem meg mit is akartál mondani.
Egy 556 IC lesz beültetve, ami alig foglal több helyet, mint egy 555. De kevesebbet, mintha DIP alkatrészekből csinálnék egy fesz. osztót és egy tranyót az invertálásra a hozzá való ellenállással.
Szerintem. Vagyis inkább az 556 már adott az előző dizájnból és az egyik oldala nem szükséges az alapvető funkcionalitáshoz. -
csubuka
addikt
válasz
Kernel
#61465
üzenetére
Köszönöm szépen a további magyarázatot!
A legnagyobb probléma itt az volna talán, hogy be kell dobozolni az egészet a raktárszobában nehogy megérintse bárki is az elő vezeték részt, hogyha az ACS hall-szenzor lesz használva. Míg a sima áramváltóval az fogdossa aki akarja a szerkezetet és simán lifeghet ott, nagy bajt nem okoz senkinek...
Elég munka lesz biztonságosan bedobozolni és halálfejjel ellátni a nullátmenet figyelős triac-os okosságot is, ami a ventinek a szabályzásának az okosításában segít majd.
-Olyan tekintetben akkor mindegy, hogy a hall szenzor vagy az áramváltó ugyanúgy egy triac-al szabályozott berendezés előtt fog mérni? Szóval lesz alkalom amikor nullát mérnek majd hirtelen bekapcsol a triac a következő pillanatban. Ez nem tudja összezavarni valamelyiket ez a hirtelen változás?
-
csubuka
addikt
válasz
Kernel
#61463
üzenetére
Köszönöm szépen válaszod!
A fő probléma a PCB-vel akkor az, hogy alul végigmegy az egészen és beborítja a teljes alját? Gondolom kisfeszültségű DC mérésre gondoltak eredendően.

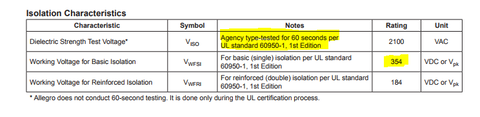

Mondjuk a 2,1kV "kicsit" optimista, az alábbi a kivágás az adatlapjából, nem biztos, hogy az a 2,1kV mérvadó bármilyen formában is, még a chip-re is, kínai rendelés ez mégis.
A 354V az viszont már nem sokkal több a 325V csúcsnál, amit a hálózatból kaphat.

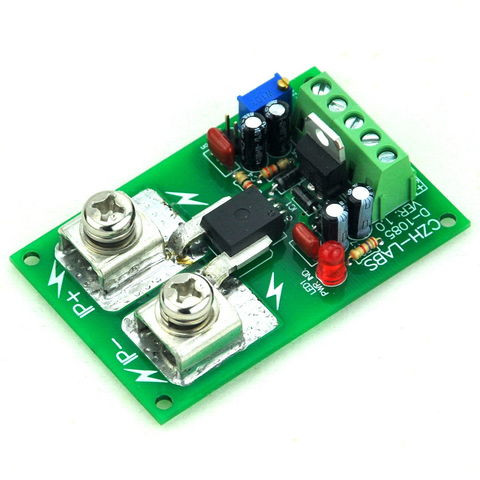

Mondjuk a ACS758 a combosabb kivitele ennek a ACS712-nek, azért abban lehet jobban megbíznék, csak az drága és alig kapható.

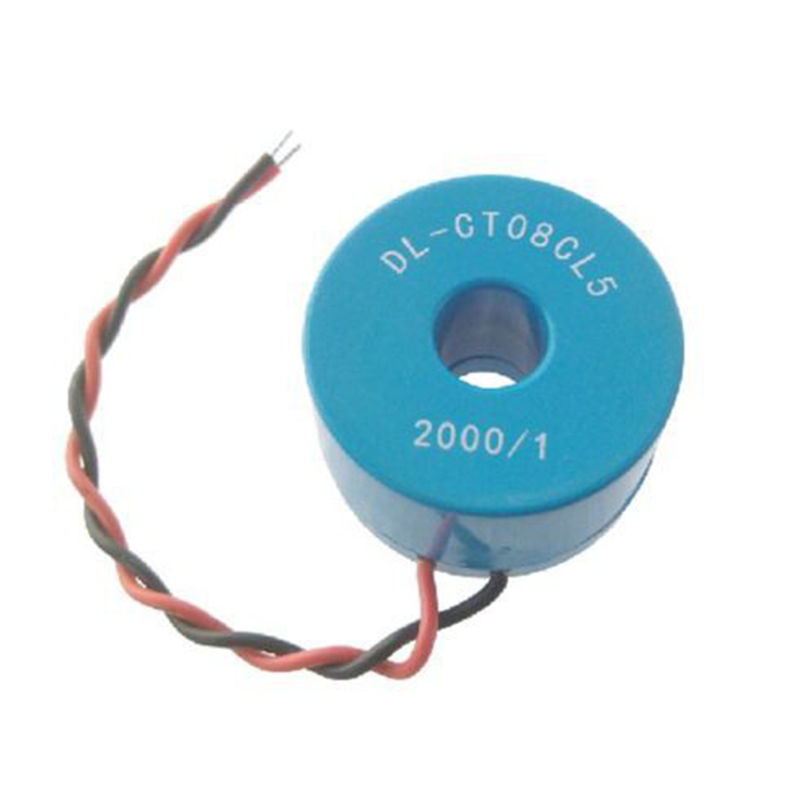

Ugyanakkor másfél dollárért vannak ilyen 20A-ig használható current transformerek. Főképp az AC 230V nem piszkálása miatt szimpatizálok ezekkel. Oké kicsit még építgetni kell, mire a mikrokontroller ADC bemenetére bekötődik, de biztonságos legalább tán.
-
al_age
senior tag
válasz
Kernel
#61433
üzenetére
Köszönöm, így már értem (valahol különben sejtettem is - ezért jöttem ide megkérdezni), hogy átalakítgatással nem kell kínlódni. Laikusként egy kérdést megért.
Az elosztót szétszedni nem fogom a garancia miatt, viszont multiméterrel szakadásvizsgálatot végezve kiderült, hogy valóban rövidre van zárva a koax csatlakozó külső érintkező felülete a földeléssel.
Ez az irány valószínűleg megér egy próbát. -
#61405
[CS]Blade2
addikt
Kernel
#61401
[CS]Blade2
addikt
válasz
Kernel
#61401
üzenetére
24V AC. Rá van írva.
2,064W, 3VA, 3,2V 20mA LED. 32 LED.
Ezek vannak ráírva.A 2 hibás sort levágtam, abból szedtem ki 2 ellenállást, csak ez a cucc kültéri is, és ezt úgy oldották meg, hogy a LED és az ellenállás átlátszó zsugorcsőben van átlátszó szigetelésű kábelekkel, és kívül-belül kinyomva átlátszó ragasztóval, majd átlátszó ragasztóval belülről felragasztva egy plexi hóemberbe.
Így is csak úgy volt bontható, hogy el kellett törni előtte. A ragasztóban meg kicsit nehéz eldönteni, hogy barna vagy arany vagy fekete vagy kék, stb.
Idén visszarakom a megmaradt 16 LED-et. Az volt a baj, hogy a 32-ből 16 elszállt, és az mind a fejét világította. Most elosztom benne a 16-ot, aztán kész.
Rendelek 100 ellenállást, meg 20 LED-et ebay-ről, aztán legyártom a 2 hiányzó sort. Úgy is lesz kb január, mire megjön.
Az a baj, hogy 10.000+ Ft egy ilyen szutyok. Még jó, hogy a kínaiak 20Ft-os LED-ekkel meg a 2Ft-os ellenállással (ezekben az árakban benne van a postaköltség Kínából) szerelték.
-
#61400
[CS]Blade2
addikt
Kernel
#61399
[CS]Blade2
addikt
válasz
Kernel
#61399
üzenetére
196-ot mértem rá, úgy néz ki, hogy akkor nem kék, hanem fekete. Lehet, hogy az arany sem arany a végén és más a tűrés?
piros fekete barna arany az 200 lenne.24V 3VA 8x3,2V 20mA led-ből biztos ki lehet számolni. [link] - itt van egy táblázat 12V-os táp esetén.
szerk.: Ja ok. Akkor biztos, hogy 8 led-es sorokhoz 24V-nál 200 ohm-os kell 5%-al.
-
#61397
[CS]Blade2
addikt
Kernel
#61389
[CS]Blade2
addikt
válasz
Kernel
#61389
üzenetére
Ellenállást is kellene vennem, mert a takonyágyú miatt nem biztos, hogy egyben kijön, és lehet, hogy az szállt el. (4db van benne, minden sor elején. Először azt hittem, hogy valami trükk van, mert 1-et láttam kívülről aminél 3 helyett csak 2 vezeték volt.)
Úgy nézem, hogy vörös - kék - barna - arany a színkód.
Egy kalkulátor szerint ez 260 ohm 5%,
ebay-en viszont csak 270-est látok. (kék helyett ibolya a 2. sáv).
Az úgy nem tuti -
Teasüti
nagyúr
válasz
Kernel
#61373
üzenetére
Érdekes dolog ez a föld potenciál.
Azt olvasni, hogy ezek relatív értékek és nem létezik abszolút nulla. A nulla csak a csillagpontban lévő referencia. Arduino kapcsán keresgéltem és ott az elemes példa jött fel elsőnek, mikor a 9V-os elemet közösítik az mcu tápjával.
Értem azt, hogy az elem pólusain nincs potenciál különbség, amíg nem folyik rajta áram. És amint rákötnek vmit, megjelenik a polaritásnak megfelelő feszültségszint a két póluson. Aztán ha a negatív pólust rákötik a vezérlő GND-jére, akkor az lesz a referencia, ahhoz képest fogja felvenni a pozitív pólus a 9V-ot.
Viszont a kérdésem az volna, hogy ez fizikailag hogy történik? Folyik ilyenkor áram?
Illetve az elemre kötött fogyasztó mit "lát" ebből a változásból? Mondjuk egy égő van az elemen, mint fogyasztó. Az élő áramköröket közösítjük a földnél. A fogyasztó "érzékel" ebből vmit? Vagy annak eddig is 9V volt és eztán is 9V lesz és nem hat rá a referencia változás? -
moha21
veterán
válasz
Kernel
#61378
üzenetére
"vAhhoz képest már csak jobban szigetelhet a műanyag, illetve egyéb szigetelők."
Ez csak ideális esetben igaz, viszont amennyiben akármilyen levegő vagy egyéb gázzárvány kerül a kábel szigetelésébe gyártáskor, már teljesen más lesz a helyzet ilyenkor a kisebb permittivitású anyagban sokkal nagyobb térerősség lép fel, mintha a teret csak a szigetelőanyag tölteni ki.
Nyilván az eladó/gyártó nem a semmiért árulja így, a villamos szilárdságán kívül egyéb tényezőkről ( mechnanikai pl 9 nem is beszélve.
(#61379) pjen: Én kötöztem anno kerítésdróttal szőlőt.
-
Teasüti
nagyúr
válasz
Kernel
#61361
üzenetére
Az a baj a 10k-val a szim. szerint, hogy 90% kitöltési tényező felett túl hosszú ideig van zárva a FET és a felhúzó lassan de biztosan feltölti a Gate-et (itt ugye microsec tartományban vagyunk), amíg végül teljesen nyitva nem marad (FET értelemben, szóval zárva az áramkör). Gyorsabban tölt a felhúzó, mint hogy a tranyó ki tudná üríteni a Gate-et.
Nem tudom ezt hogy lehetne kivédeni. Kidobni a kondit az áramkörből, úgy.
A cél az, hogy gond esetén zárva maradjon az áramkör. Ez egy külső vezérlőjel, a féklámpának van saját 555 vezérlése, ami külső jel esetén inaktív.
-
Teasüti
nagyúr
válasz
Kernel
#61355
üzenetére
A kondi egy monostabilt ad, ha a PWM jel megszűnne (hardverhiba esetére).
A szimulátor szerint meg ezekkel az értékekkel tudok felmenni úgy 95%-os kitöltési tényezőig 8 kHz-en, ahol még nem tölt túl a felhúzó. 10k ellenállással már a 90% is sok, pedig ennél többre volna szükség (invertált a jel, szóval ez 5-10% fényerő - és 47W-nyi lednél rengeteget számít pár százalék az alsó tartományban a gamma korrekció miatt).
Lehet az lesz akkor hagyom a fenébe és berakok egy bázis ellenállást a kondi helyére.
Elvégre ha hardver hiba van, akkor azt észre kéne vennem, nem? -
darvinya
titán
válasz
Kernel
#61354
üzenetére
Víz közeget nem villamos fűtőtestre értem.
De sima villamos fűtőtest is izzószállal van kiépítve, aminek felülete sokkal kisebb, mint egy radiátor test.
Izzószál és test között valamilyen szigetelő hőátadó közeg van, amin van veszteség.Ha vízen nem lenne veszteség, akkor 1mp alatt felmelegíthető lenne kívánt hőmérsékletre egy normál forralóval.
-
darvinya
titán
válasz
Kernel
#61347
üzenetére
Nem témához kapcsoltam, hanem indukciós elven radiátort építeni, s radiátor test melegedése lenne max. 60°C.
Kiinduló hőmérséklet változó.Mivel itt közvetlenül testet gerjesztenénk így átadó közeg veszteség sokkal kisebb lenne.
De nem akarok hevíteni, nehogy hozzáérve égést okozzon. -
Sokimm
senior tag
válasz
Kernel
#61346
üzenetére
Akkor jó irányba gondoltam a dolgot, csak a tudatlanságom még akkora, hogy nem találok boltokban ilyet.
Esetleg ötlet, mivel lehetne pótolni ezt? A felfűtése gondolom fontos, mert a hőbizti benne, emiatt "csattan el". Ha sima ellenállást teszek a helyére, a hőbizti lehet később pukkan el. (rosszabb hőátadás miatt)
Vagy vegyek a hőbiztiből is egy lépcsővel alacsonyabb értékűt? (103 fok helyett 80?) -
V.Stryker
nagyúr
válasz
Kernel
#61321
üzenetére
Na, tegnap letisztáztam. Se az xboxnál, sem pedig a raspberry pi médialejátszónál nem ciripel egy fikarcnyit sem. Egyedül a telekomos boxnál csinálja. Viszont felhoztam a földszintről a másikat, táppal együtt, új hdmi kábellel és azzal a boxal is csinálja, így valami azzal van.
-
-
V.Stryker
nagyúr
válasz
Kernel
#61308
üzenetére
Nem. Csak tévézés közben. Sőőt... most annyi változás van,hgoy HDMI-s boxunk van, nem koaxon jön a tv. Boxot, boxnak tápják, HDMI kábelt is cseréltem, másik HDMI portban is próbáltam, de nem oldotta meg.
Most hirtelen azon filózom,hogy másik HDMI-n, amin az rPi van filmézésre, azon cicereg-e....
Este megnézem. -
SecRS
tag
válasz
Kernel
#61303
üzenetére
Sajnos a multiméteremen nincs szakadásjelző. Hogyan lehet egyéb módon kiszűrni a jelenségért felelős alkatrészt? Vagy kinek adjam oda, aki ért hozzá és nem kéri el a gatyám is cserébe? Nem szeretném kidobni, mert egyébként ez és az első Intel i-generációs lapok szörnyen megbízhatóak.
(Ugyanennek az alkatrésznek a forrósodását is gondolom okozhatja külső zárlat.)Költői kérdés: Miért van az, hogy mindig valami különös nyavalyával megy tönkre valamim?
-
darvinya
titán
-
Teasüti
nagyúr
válasz
Kernel
#61239
üzenetére
Hát ez egy jó kérdés. Ahogy nézem az API tud push-pull és open-drain/source módon is működni, de hogy nálam mi van a motorháztető alatt... Fogalmam sincs.
A szomszédos adatbuszok ha lebegnek (nincsenek bekötve a szalagok DI portjai), akkor van áthallás.
Kell ezzel foglalkoznom egyáltalán? Elvégre üzemszerűen sosincsenek kikötve az adatbuszok. -
Teasüti
nagyúr
válasz
Kernel
#61231
üzenetére
Köszönöm a válaszokat!
A ws2812 adatlapja szerinti 0,7 Vdd az 5V-os táp esetén 3,5V, ami nagyon-nagyon határeset.
Szkóppal 3,6V körül mértem a jelet. Bár ez attól is függött, hogy a földet honnan vettem le: a szalag GND-jéhez képest 3,6-3,7V között van a jel. A lap saját GND portjához képest egészen pontosan 3,3V.Közben rájöttem, hogy eleinte a GND helyett CMD portra próbáltam kötni a negatív pólust, aztán pinout rajzon látom, hogy az nem is GND (a nyomtatott felirat meg olyan apró, hogy összemosódtak a betűk).
Amiben viszont kérnék még egy kis segítséget, az az áthallás.
Szóval összeraktam az egész hóbelebancot, jelenleg USB-vel hajtva tesztelem (a szalagok a dugasztápon, föld közösítve) és azt vettem észre, hogy nagyon durva áthallás van a csatornák között.
Ha a szomszédos csatornák vezetékeit lehúzom és lebegni hagyom az adatbuszt, akkor szinte a mellette lévő csatornával megegyező animációt kapok, torzított adatokkal ugyan (más szín, más fényerő) és vannak anomáliák is. Ha minden csatorna be van kötve és aktív, akkor ezek az anomáliák eltűnnek, de egy-egy felvillanás erejéig néha felbukkannak.
Egyáltalán nem hittem volna, hogy a 3,3V-os csatornák ilyet fognak művelni, így közönséges árnyékolatlan két-, háromeres kábeleken megy minden és az adatbuszok közvetlenül csatlakoznak.
Lehet ezen javítani vmit a kimeneti oldalon? (Készre van szerelve minden...)
Első körben elkezdtek ellenállásokat pakolni az adatbuszra, aztán meglátom hogy alakul. -
kmisi99
addikt
válasz
Kernel
#61233
üzenetére
Így már érthető köszönöm. Igen az lesz a legjobb, ha nagyon alacsony áram erősséggel inkább de merítem sokáig. 0,7V ot így is pillanatok alatt elérte pedig 2-300mA volt terhelve, 90mA-t tudott még kiszedni belőle. Bár valószínű a teljes kapacitása is valahol 5-700 körül lehet már, elég régi akku.
-
kmisi99
addikt
válasz
Kernel
#61230
üzenetére
Akkor inkább csökkentem az áramot bár így is 300mA a kisütés ami nem sok. Akkor az hülyeség, hogy pl 0,7V ig engedtem szívni az károsíthatja? Valószínű amúgy is kuka közeliek az akkuk, mert 0,9V ról 1,2V ra kúszik vissza a feszültség, szóval jó nagy belső ellenállása lehet.
-
darvinya
titán
válasz
Kernel
#61213
üzenetére
Köszönöm
Első szilikon gumi, ami félig szilárd, de pici nyúlik.?
Azért kérdem, mert android box-om hűtő bordát levettem, mert 65°C-os hőkapcsolót raktam(így utólag nem is ár, mert néha bekapcsolja 5V-os kis ventilátort).
De itthon csak zsír kaptam ami nem rögzíti rendesen. -
csubuka
addikt
válasz
Kernel
#61194
üzenetére
A hagyományos triac dimmer alkatrészeket nézegetem most. Érdemes lehet "snubberless" triac-ot beépíteni a kapcsolásba a terhelés induktív mivolta (motor) miatt? Vagy a normális snubber így is úgy is kelleni fog feltehetően a kapcsolásba, hiába snubberlessként vannak nevezve egyes triac-ok?
-
-
csubuka
addikt
válasz
Kernel
#61194
üzenetére
Teljesen jogos
Ezt inkább olyan szuper-gány érdekesség miatt kérdeztem. Még mindig jobb, mint szervóval állítgatni a potit. Vannak szintek. Ha már nekiállok, akkor valami korrektet fogok csinálni.
Olvasgattam sokat erről, valóban a triac-os nullátmenet figyelős lesz a befutó gondolom, amit javasoltál
Ámde csak érdeklődésképpen induktív terhelésre nagyon beteg lenne az IGBT-vel előállított dimmer? Vagy alapvetően az miért nem annyira elterjedt?
-
KFORboy
senior tag
válasz
Kernel
#61196
üzenetére
Én is a neten való keresgéléssel kezdtem másfél-két hete...
Típusszám, hasonló típusok, netes képek és random fórumok, hátha valaki szétszedte és látható az alkatrész.. vagy akármi...Kapcsolási rajzot találtam, de nagyon sok variációban és nekem ugyebár nehézkes rálátni, hogy most melyik pontosan az enyém.
Ugyan így bontott képek és társai... elég sok variációban (főleg belső elektronika terén) mennek ezek a piacon.
Egyszerűbb kapcsolási rajzokat átlátok, megépítek... de nyákról silavizálni, visszafelé dolgozni már nagyon más tészta : /Azt tudom, hogy az enyém Lengyel kópia... amm meg kínai... bár fene tudja már
ZD-98 névre hallgat
Világoskék
Zöld kondik 683 100V
Piros kondi 473J 400V
Potméter B500K (bár én csak 130KOhm körül tudtam csak mérni rajta szakadásig)
Sárga kondi mex gpf 40/85/21
Középen kettő fázis-null az AC / 1-1 széleken meg a pákába menő
Mindegy, visszaforrasztom majd. De valószínűleg az lehet amit mondasz, mert a foglalat résznél kicsit meg van barnulva minden, szerintem kicsit csökkentettek a fényén így.
Este megnézem.
