CPT.Pirk
Jómunkásember
válasz Lompos48 #12653 üzenetére
EZ80 az 80mA-es, és az a teljes cső árama, a benne lévő két "diódát" egyben nézve.
Csináltam ilyennel anódfesz késleltetést, de túl sok csövet és elfűtött energiát eredményezne ezt 1-2 csatornánként megcsinálni, többcsatornás csövesnél.
Ellenben állítom, hogy ha ott van a cső az anódkörben, attól kicsit másabb, talán lágyabb lesz a hang.Van 1-2 komolyabb egyenirányító cső, de azoknak meg mindenféle extrém fűtése van, meg ritkák. Ezekkel a kis csövekkel meg graetz hidat max 2 csatornáig lehet megcsinálni, azt is csak kis teljesítményű csövesnél.
Jah a fentiek PCL, ECL86 Single Ended kapcsolásra vonatkoznak nálam. Most a héten vége a melónak, remélem jutok valamire a csövekkel. Nem tiszta még a visszacsatolás hogyanja, mert ha van, akkor szeret oszcillálni, ha nincs, akkor meg nekem kell valamit csinálni a vonali szintű bemenettel, hogy ne ordítson a legkisebb jelre...
[ Szerkesztve ]
Nincs más - csak egy szál gitár - szidom a rendszert - forradalmár. - Én vagyok egyedül 88 telén. (Auróra)
-
CPT.Pirk
Jómunkásember
válasz Lompos48 #12660 üzenetére
Most nekem a köv lépés az, hogy kiszedem az anódköri EZ80-akat, és oda valami rendes anódfesz késleltetést teszek, a graetz hidat meg valszeg Shottkey diódákból fogom csinálni, mert elvileg azok a gyors működésük miatt kevésbé engedik át a hálózati zavarokat, az egyik szakkönyv szerint.
Aztán az lesz, hogy változtatható értékűre csinálom meg a visszacsatolást, valamint pontosan beállítom ismét a munkapontot A osztályba, a megváltozott anódfesz miatt. Aztán csak kialakul valami, és akkor már lenne 5 csatornám, onnan már csak a mélynek a PP kapcsolását kell megépíteni.Nincs más - csak egy szál gitár - szidom a rendszert - forradalmár. - Én vagyok egyedül 88 telén. (Auróra)
-
CPT.Pirk
Jómunkásember
-
PH-User
addikt
válasz Lompos48 #12676 üzenetére
Aha, köszönöm a kimerőtő választ.
Akkor úgy gondolom, hogy ennyi pénzt felesleges kiadni érte, főleg, hogy csak vízzel működhet és elég kicsi is.
Egyébként jó találmány, csak...CPT.Pirk - Sokféle anyaggal szoktam én is mosogatni, csak kíváncsi voltam, hogy talán lehet-e ezzel ilyet végezni. Köszönöm a válaszod.
mezis - Akkor ezzel is beigazolódott nálam, hogy nem egy olcsó hely...
Akkor leginkább ékszerek tisztítására jó. Hm. Köszönöm neked is a reagálást.''Amíg szól a zene muszáj felkelni és táncolni.''
-
moha21
addikt
válasz Lompos48 #12688 üzenetére

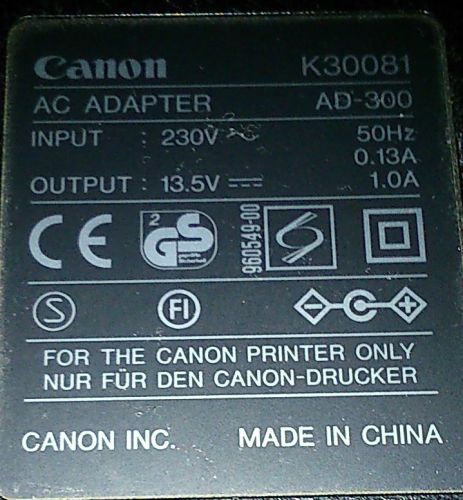

Ezt úgy képzeld el, hogy műanyagon keresztül forró volt. Na leszedtem a műanyagot, ugye van a fémborítás, ami egyben vezeti is a hőt, de azt is lehetetlen kézzel fogni kb. 3-4 perc után. Most aktív hűtéssel "megoldottam a gondot", de ez nem járható út.
Valóban meg kellene mérni mennyi áramot adhat le, de most nincs mivel.
Ja az egész egy nagy borda. Frissen pasztázva.
Nem az az igazi férfi aki minden nőt meghódít, hanem aki ismeri a nagyfeszültségű földkábelek szigetelésének technikáját.
-
őstag
válasz Lompos48 #12688 üzenetére
Szép napot!
Nos a rajz sokat segített amit ez úton is köszönök még 1x de a hibája még mindig nincs meg és ahogy nyomozgattam nem is lesz.Ez a monitor elektronika már már sokkal jobban túl van bonyolítva a kelleténél.
17V-os tudok mérni az inverter biztosítékon de amikor bekapcsolom a monitort ez az érték vissza esik 5-6V-ig(amikor a neonokat próbálja indítani).Maguk az inverterek jók(külön adtam nekik áramot és dolgoztak ahogy kell)
Már a blokk séma alapján sem egyszerű a felépítése(minden szabályzó és regulátor hatással van a másikra)
Azért nincs benne gyárilag 12V mert az inverter IC szabályoz egy FET-es ÁK-t ami a 17V-ból gazdálkodik.Üdv:Attila
-
őstag
válasz Lompos48 #12698 üzenetére
Még rászánok egy kis időt...
Már az inverter szabályzó ák-t is átnéztem tranyók jók de FET-et nem tudom kimérni.
Még a végén azt csinálom mint régebben 1x vettem egy PC ház megvilágító neon set-et és az inverterét felhasználva már ment is monitor éveken keresztül.(szabályozni nem kellett a fényerőt de kb 2-2500Ft-ból meg volt és működött.
"A cél szentesíti az eszközt"Üdv:Attila
-
őstag
válasz Lompos48 #12701 üzenetére
Az inverter szabályzó IC kiiktatásával és az inverter feszülség szabályzó ÁK. meghagyásával sikerült megindítanom a neonokat.A 17V-ból a szabályzó 8,5V-ot enged az inverterre.Nagyon sokat segített így is rajz no ha egyetlen feszültség értéket tüntet csak fel 100V-265V-ig a bemenet
Üdv:Attila
-
CPT.Pirk
Jómunkásember
válasz Lompos48 #12725 üzenetére
Köszi, közben ez sikerült. Viszont jelenleg a progi szerint az itt leírt egyértelműen 3 lábú triódának,
.SUBCKT 6GW8T 1 2 3 ; P G C (Triode) ; TRIODE SECTION
* Call Equiverlent AKA ECL86
X1 1 2 3 ECL86T ; same as ECL86T
.ENDS 6GW8Ttöbb lába van, mint a "trióda" mintának.
Valahogy ez az alkatrész hozzáadás még egyik áramkörtervező/nyáktervező progiban sem volt egyszerű, mindenhol űber szopás bármit beletenni...
Nincs más - csak egy szál gitár - szidom a rendszert - forradalmár. - Én vagyok egyedül 88 telén. (Auróra)
-
őstag
válasz Lompos48 #12738 üzenetére
Jelentem a Benq 3-4 óra eltelte után elektromos harakirit hajtott végre egy kis tűzijátékkal spékelve.A 2db C5707 atomjaira égett és a fesz.szabályzó FET meg kiforrasztotta saját magát.A hibát az inverter kimenetén lévő 27pF 0,3kV-os kondi okozta....
NYÁK is felégett így már felejtős...Üdv:Attila
-
Peter789
senior tag
válasz Lompos48 #12765 üzenetére
sztem a hőlég sokkal veszélyesebb, az mindent melegít amerre fordítod. a jófajta pákaheggyel viszont csak az alkatrész lábat érinted meg...
----------------------------------------------------------------------------------------------------------------- AquAgorA ...Pál apostol nyomában: http://fleettracker.eu/index.php/component/aquagora
-
Peter789
senior tag
válasz Lompos48 #12769 üzenetére
benne van az ón, önmagában is jól működik, a fluxtól csak picit javulnak a tulajdonságai meg jobban tapad a nyákra
----------------------------------------------------------------------------------------------------------------- AquAgorA ...Pál apostol nyomában: http://fleettracker.eu/index.php/component/aquagora
-
atesss
addikt
-
Speeedfire
nagyúr
válasz Lompos48 #12766 üzenetére
Hát akkor ez sem most lesz megcsinálva...annyi ellenállásom nincs, ilyen bolt felé meg nem mostanában fogok járni.
A 0805 az smd mérete...pont nem bírja el az smd ezek szerint. A 0805 az 0.1wattos, a 1206-os meg 0.25 ha jól emlékszem.
Peter789: A paszta az jó, illetve inkább zsír szerintem.
Az ilyet vettemnél lemaradt egy link.Fotóim https://fb.com/toth.szabolcs.art || IG: http://instagram.com/_tothszabolcs_ || Weblapom http://szabolcs-toth.com
-
-
Speeedfire
nagyúr
válasz Lompos48 #12766 üzenetére

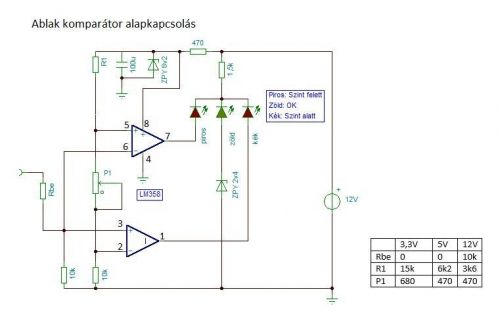

Így gondoltad?
Csak azt, nem értem, hogy a bsselektronika oldalán, miért nem így mutatja a kapcsolást....
Ha esetleg mégsem usb lesz, hanem sima adapteres megoldás, de szintén 5V, csak más árammal, akkor is jó lesz gondolom...Fotóim https://fb.com/toth.szabolcs.art || IG: http://instagram.com/_tothszabolcs_ || Weblapom http://szabolcs-toth.com
-
Speeedfire
nagyúr
válasz Lompos48 #12790 üzenetére
Kondenzárt jelez, pedig az adatlap resistort is ír ki!
De ennyire ne ragadjunk le a részleteknél, a méret megegyezikIgen, pont emiatt csináltam párhuzamosan, de a linkelt oldalon akkor ezek szerint a rajz jó,csak épp nem számol a gyártási hibával. Ezért írtad, hogy mindegyikhez kell egy.
Mekkora ellenállásal próbáljam ki a próba lapon? Az oldal 8.2-t ír, ezt írtam legelőszőr is, de írtad, hogy 75ohm kell mindegyik elé.
dudika10: Ellenállást választottam pedig.Fotóim https://fb.com/toth.szabolcs.art || IG: http://instagram.com/_tothszabolcs_ || Weblapom http://szabolcs-toth.com
-
-
Speeedfire
nagyúr
válasz Lompos48 #12803 üzenetére
Akkor a dióda rész kiütve...
Igen, ilyesmi érdekelne. Egy pic-cel, egy digitális potival, meg egy infra vevővel kombinálva akarok hangerő szabályzót építeni, ezzel az eszközzel kombinálva.
dudika10: Valami ilyesmi lesz az szerintem.Fotóim https://fb.com/toth.szabolcs.art || IG: http://instagram.com/_tothszabolcs_ || Weblapom http://szabolcs-toth.com
-
Speeedfire
nagyúr
válasz Lompos48 #12807 üzenetére
A dac rész megvan hozzá már, csak tovább lenne kicsit bonyolítva egy erősítővel és ezzel a digitális hangerő szabályzóval.
Nagyon jó a torzítása szóval ideális lenne. A pic meg szerintem menni fog, C-ben tudok programozni. Lesznek gondok, de megoldom majd.
Hangszínt nem akarok majd állítani csak hangerőt. Ezért is agyaltam, hogy 3 bemenet (infra vevő, digitális poti), 2 kimenet (-/+ hangerő) mely a fent linkelt ic-hez menne.Csak amit írtam annak a potinak nem tudom mi a neve...
Már több elektronikai shopban kerestem, de nem találom....Fotóim https://fb.com/toth.szabolcs.art || IG: http://instagram.com/_tothszabolcs_ || Weblapom http://szabolcs-toth.com
-
Speeedfire
nagyúr
válasz Lompos48 #12813 üzenetére
A nyomógomb egyszerűbb lenne az tény, de nekem az valahogy nem jön be. Sokkal jobb tekergetni, viszont a távirányító meg megint egy nagyon jó dolog.
Nézegettem még a motoros potikat is, de az meg nagyon drága lenne szerintem.
Anno a genius ht-3600-ban volt ilyen. Ahogy adtam neki a hangot a távirányítón a poti is forgott fel vagy le.Akkor születtem.
Jó sok ic van rajta.
moha21: Minimális kell, csak a kódok meg a memória miatt. De chipcad-es ic-knek elég a sima C ahogy olvastam a C18-as szériához.[ Szerkesztve ]
Fotóim https://fb.com/toth.szabolcs.art || IG: http://instagram.com/_tothszabolcs_ || Weblapom http://szabolcs-toth.com
-
CPT.Pirk
Jómunkásember
válasz Lompos48 #12812 üzenetére
Mekkora kisütő áram az, ami még nem veszélyes a kondikra?
A kettő 220uF-es párhuzamosan van kapcsolva, ezek a puffer kondik, aztán a nagy 330uF-es meg az LC szűrő része ezek után.
Nincs más - csak egy szál gitár - szidom a rendszert - forradalmár. - Én vagyok egyedül 88 telén. (Auróra)
-
CPT.Pirk
Jómunkásember
válasz Lompos48 #12821 üzenetére
Kap egy relét, ami ha lekapcsolom a tápot, akkor visszaáll gyárira, ezzel zárva a kondit az ellenálláson át a földre, így menet közben nem fog fűteni nekem a levezető ellenállás.
Gyak keresnem kell valami 250k körüli teherbíró ellenállást, akár többet is sorban, és akkor 10ma körüli árammal merülnek a kondik.Nincs más - csak egy szál gitár - szidom a rendszert - forradalmár. - Én vagyok egyedül 88 telén. (Auróra)
-
CPT.Pirk
Jómunkásember
válasz Lompos48 #12824 üzenetére
Elszámoltam na!Mindig ez van, ha fröccsözök
Anno mikor 2009 karácsonyakor összeraktuk apámmal az anódtápot a padlószőnyegen, akkor már túl voltunk 2 üveg vörösboron, na az volt aztán az életbiztosítás!
Itt már egész normális állapotok voltak: [link]"A PCL típusú csöveknél a fűtőáram a fő fűtőparaméter, ezeknél a csövek fűtése sorba van kötve, a feszültség attól függ hogy hány és milyen cső van sorban fűtve." - ezt most nem teljesen értem.
Fűtéstápra gondoltam a reléhez, de amúgy van 2 fűtés táp is külön a hálózati trafóban, mert vegyesen vannak ECL és PCL86 csöveim azonos számban. Egyébként minden cső párhuzamosan kapcsolódik a fűtéstápokra, és már ment egyszerre 5 csatornám.
[ Szerkesztve ]
Nincs más - csak egy szál gitár - szidom a rendszert - forradalmár. - Én vagyok egyedül 88 telén. (Auróra)
-
Speeedfire
nagyúr
válasz Lompos48 #12830 üzenetére
Hát, többé-kevésbé hegyes a páka hegye. Csak 1 típus kapható az enyémhez. Házilag meg nem tudom, hogy készíthető-e hegy.
Az ónszippantóm meg nem mondható hegyesnek. Ilyesmi van nekem itthon, árban is kb ennyi volt. Van ónszívó szalagom is, de nem akarja felszívni ezt a minimális mennyiségű cint....
Fotóim https://fb.com/toth.szabolcs.art || IG: http://instagram.com/_tothszabolcs_ || Weblapom http://szabolcs-toth.com
-
Speeedfire
nagyúr
válasz Lompos48 #12833 üzenetére
Egy sima 1500HUF-os pákáról van szó, így nincs benne semmi extra.
Nem jött össze sehogysem az ic-s dolog, gondoltam kiforrasztom majd vissza. Itt jöttek a bonyodalmak....a 14 lábból a nyákon kb 7 leszakadt....
Hogy ne legyen ennyi elég, még meg is égettem 2 ujjamat a pákával.
Most meg javíthatom a nyákot....A legközelebbi befektetésem egy normális páka lesz, forrasztó állomással, mert ez így elég "cigánymunka".
Fotóim https://fb.com/toth.szabolcs.art || IG: http://instagram.com/_tothszabolcs_ || Weblapom http://szabolcs-toth.com
-
CPT.Pirk
Jómunkásember
válasz Lompos48 #12851 üzenetére
Nálam földelve vannak az erősítők, elvileg mind a 3. Egy pontból kapják a táplálást a szobában. A jel vezetékek árnyékolása meg csak a kábel egyik végén van bekötve.
Nincs más - csak egy szál gitár - szidom a rendszert - forradalmár. - Én vagyok egyedül 88 telén. (Auróra)
-
moha21
addikt
válasz Lompos48 #12851 üzenetére
Közben megnéztem jobban csak a primer kör nincs földelve ( itt jelölve sincs GND-nek semmi ), a szekunder kör egy optocsatolóval ( galvanikusan elválasztva ) rá van kötve, és itt van GND, ami a csavarokkal kivihető a házra.
Szép lehet, ha fázis mászkál az antennán
Köszi földhurok, így már érthető a dolog.
Nem az az igazi férfi aki minden nőt meghódít, hanem aki ismeri a nagyfeszültségű földkábelek szigetelésének technikáját.
