mezis
félisten
válasz
CPT.Pirk #74469 üzenetére
Én kb 30 évvel ezelőtt valami hasonlóból faragtam hátoldali csatlakozót a Quad 405-ösöm hátuljára.
-
Attix70
aktív tag
válasz
CPT.Pirk #73299 üzenetére
Ok de a tárolt energia a feszültség négyzetével arányos, 95V 4700uF annyit mint ha 47.5V 18800uF.
Nem 50Hz-re való trafós tápot használnék hanem kapcsolóüzeműt. Lehetne szabályozni a feszültséget is (ami amúgy stabil lenne) és így be lehetne avatkozni a kimenő teljesítménybe is. Ekkora kimenő teljesítménynél elgondolkodtató lenne egy D osztályú végfok mert az analóg végfok nagyon fog fűteni -
Aethel
aktív tag
válasz
CPT.Pirk #73265 üzenetére
Köszi, kipucoltam szépen.
Legrosszabb esetben csak a proci károsodik, vagy talán más alkatrész is? Vga, ssd, STB? bocs a hülye kérdésért, gondolom nem lehet ezt így megmondani csak nagyon azon rugozok hogy beinditom. Kerestem kondit hogy mit vegyek, de nem találok helyettesítőt. Sajna nem mondanak sokat a kondi lévő számok. Szerviz és ember sincs a közelben aki segítene. Max elpostazom majd valahova, de forrasztani én is megtudom ezt még. -
-
kmisi99
addikt
válasz
CPT.Pirk #73255 üzenetére
Jaa így már értem azt hittem fixen menne 0-24 ben. Ez a felállás több ventilátort is tud működtetni? Azaz elég egy ilyen áramkört építeni?
Ja egyébként nincs gond a ps4 el csak kellő hozzáértéssel folyékony fém paszta csodát tesz. De gyárilag a pro gépek turbina üzemmódban mennek.
-
kmisi99
addikt
válasz
CPT.Pirk #73253 üzenetére
Köszi, ezzel viszont egy a gondom, hogy ez akkor 0-24 ben menne nem? A zaj nem gond csak hát minek menjen ha nem muszáj.
Azért gondoltam a relés megoldásra, azaz mikor megy a Ps4 akkor alapvetően befűt 35-40 fokra maga körül és csak akkor menne a ventilátor, míg ha ki van kapcsolva a környezet hőmérséklete nem lenne neki elég és egyáltalán nem kapna áramot.
-
ecaddsell
aktív tag
válasz
CPT.Pirk #72789 üzenetére
Nem hiszem, hogy a quartz csere önmagában bármit megoldana, megnéztem a MYIR Zynq7020 kártya rajzát ott is sima quartz van (egyébként az is egy komplett szgép kb. bankkártya méretben Ubuntut bootol mondjuk nem tudja a FHD felbontást, bár HDMI kimenete van).
Egyébként meg ennyi leírásból nehezen fogja neked itt bárki megmondani mit kell csinálni, eleve nem tudjuk menyivel kellene kisebb legyen a kisugárzás vagy pontosan mi az aggály stb. A 125MHz-et PLL állítja elő a 25MHz-ből amit aztán nem tudunk hova megy a PCBn stb.
Nem mellékesen ez egy kicsit túl is nyúlik már a hobbi elektronika kategóriáján...Rajz meg 1 kép a MYIR kártya releváns részéről (Microchip KSZ9031RN van benne, tök jól látszanak a diff párok ahogy a csatihoz mennek a chiptől):
-
ecaddsell
aktív tag
válasz
CPT.Pirk #72786 üzenetére

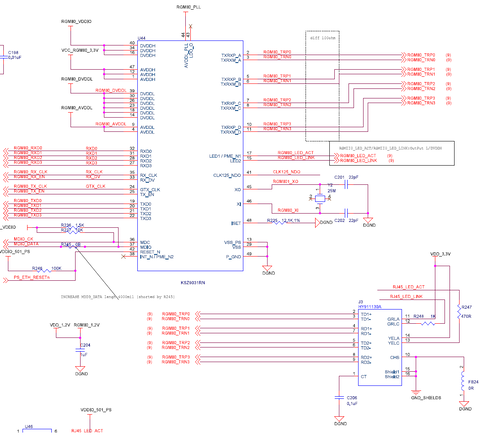

az ethermet kondis leválasztással jut be, azon kívül csak táp megy be a készülékbe.
Ez meg hogy néz ki, van erről valami képed?

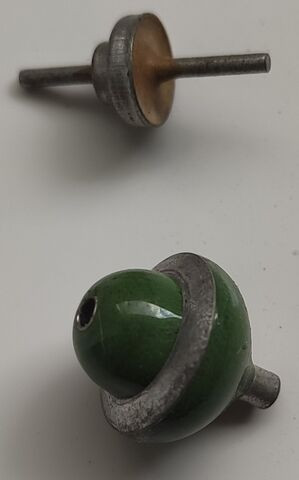

Az átvezető kondis megoldás a fém árnyékolású RF cuccoknál volt divat (oda forrasztották) amin keresztül a tápot vitték be, előkotortam két ilyen cuccot, a barnás 1.5n a zöld meg kb. tizede.
Ezen bármi jelet átvinni a jel jelentős csillapításával jár.
Tényleg érdekelne valami kép erről a cuccról...Ja egyébként műanyag helyett lehetne valami normális fém árnyékolás is...
-
mezis
félisten
válasz
CPT.Pirk #72786 üzenetére

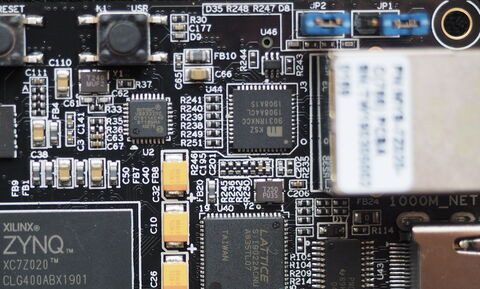

Egy időben szokás volt a NYÁK rádiófrekvenciás egységének helyi árnyékolása...
-
ecaddsell
aktív tag
válasz
CPT.Pirk #72778 üzenetére
Nincs EMC-s tapasztalatom, mi lehet ilyenkor? Mit lehet érdemes csinálni?
Első körben megnézni néhány eevblogos videót, pl.:
EEVblog #1178 - Build a $10 DIY EMC Probe
https://www.youtube.com/watch?v=2xy3Hm1_ZqIEEVblog #1188 - $10 DIY EMC Probe using Scope FFT
https://www.youtube.com/watch?v=nImoQcoqkuQEEVblog #1176 - 2 Layer vs 4 Layer PCB EMC TESTED!
https://www.youtube.com/watch?v=crs_QLuUTyQEEVblog #1085 - Bypass Capacitors Visualised!
https://www.youtube.com/watch?v=1xicZF9glH0Röviden: Több rétegű PCB, több szűrőkondi és spektrumanalizátor (esetleg szkóp)+megfelelő mérőfejjel tesztelés.
-
-
PitLee
őstag
válasz
CPT.Pirk #72260 üzenetére
Pedig van ebből 3 fokozatú is.
A címke széle lemaradt ott nincs még valami adat ?
Valamilyen VE -vel kezdődő ?
A sárga matricán a kapcsolási rajz volna ott is szerepel több teljesítmény szint 40,60,100m3/hEzeket találtam így hirtelen
link 1 pdf 36oldal
link 2 pdf 2008
Helios magyar webEz egy egyszerűsített rajz, ott egy nyák van elvileg az hiányzik neked gondolom
Működnek mozgás érzékelésre, lámpakapcsolóval van utánafutás, időintervallum, hőmérséklet , több teljesítmény szint . . .ect
-
válasz
CPT.Pirk #72260 üzenetére
Biztos hogy nem kell neki 2 fázis, a típusszám alapján ez nem egy Helios fürdőszobai elszívó?
Ha igen akkor az 1-2 számú pontokon lehet programozva vezérelni, pl.
1.-addig megy amíg ez a pont feszültséget kap,
2.-a belső dipek alapján késleltetve indul, és a kikapcsolás után beállíthatóan utókeringet 1-2-3 stb. percig,
vagy páratartalomig, van amelyikbe beépített higrométer is van és ez alapján is lehet automatizálni a működését. -
válasz
CPT.Pirk #72243 üzenetére
Ohmot kene merni,
2-2 pont kozott mersz valamennyit, ez lehet eltero is, pk. 25 ohm, 40 ohm, es ennek a ket pontnak lesz a kozose.
A kozos a nulla, a kisebb ellenallasu (ha egyformak akkor mindegy) a fazis es a maradek meg a fazis koze az indito segedfazis kondenzator.
Ennek erteket nem tudom, motorfuggo. Benne van a vezerlodobozba.Ez a bekotese HA normal 1 fazisu a motor.
Ha valami komolyabb elektronika van a dobozaba, esetleg elkepzelheto egy kisebb frekivalto is, akkor leirasom targytalan. -
Attix70
aktív tag
válasz
CPT.Pirk #70292 üzenetére
Ebbe a formában az a gáz, hogy a tranyóknál ott a 0.6V nyitóirányú fesz amit igy nem tud megoldani a kapcsolás (egyszerre a PNP és az NPN tranyónak). Tanácsolnám, hogy a bázisok és az emitterek közé rakj egy ellenállást (értékét kiszámíthatod a műveleti erősítő kimeneti áramából 0.6/Iki) és máris jó lesz.
50mA-el számolva : 12 Ohm, inkább 22-47 Ohm
-
szoke12
őstag
válasz
CPT.Pirk #69024 üzenetére
Egyelőre úgy döntöttem jó lesz így, kipróbálom, és ha jövő héten kevésnek bizonyul, akkor újra nekilátok.
De mindenképpen szeretném megcsinálni a rajzát.
Leforrasztva ilyen lett:A Rádió 1-nél csak annyit tudok, hogy végállásba tekerve a potit azt lehet hallani halkan (ha nincs testelve a poti háza). Ne kérdezd, hogy sikerült.
Ja, és itt a képen már rajta van az akksija, és annak a töltő elektronikája is.
-
szoke12
őstag
válasz
CPT.Pirk #68965 üzenetére
Köszönöm a válaszokat!
Egész meglepő, de amikor kikapcsoltam a forrasztó állomást, megszűnt a zaj.
Majd a Rádió 1-et még mindig sikerült befogni, így a poti házát is testeltem.Végül találtam itthon egy mikrofont és rákötöttem.
Most nincs zaj, működik, bár lehetne még hangosabb.
3,7 voltos lipo akksim van. Valószínűleg 5v-tal jobban szólna. Próbáltam csökkenteni az ellenállást a mikrofonnál, de torzítani kezdett, illetve egy idő után már nem is működött.
Ha ezen tudnék javítani, az nagyon jó lenne.
Itt a jelenlegi állás: -
And
veterán
válasz
CPT.Pirk #68995 üzenetére
Azért attól az apróságtól itt nem szabad eltekintenünk, hogy a kolléga esetén az antennajel lesz zavart, ami nagyságrendekkel kisebb értékű, mint a koaxon vitt alapsávi videojel. Ezért sokkal könnyebben is szedi össze a PC-ből - valószínűleg nem a tápegységből - származó zavart.
-
-
szoke12
őstag
válasz
CPT.Pirk #68908 üzenetére

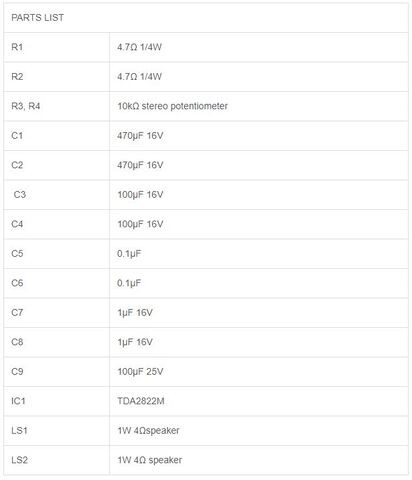

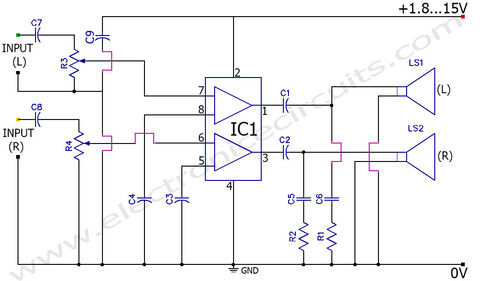

Helló!
Folytattam a projektet. Jelen esetben ha nincs a bemenetre semmi dugva, akkor teljesen csendben van.
De ha rádugok egy Jack kábelt, és pl telefonról akarok rájátszani, akkor nagyon erős zaj lesz.
Egyelőre fix ellenállással raktam össze, nem potival.Vettem kerámia kondit, de a bemenetre téve semmi változás nem volt
-
szoke12
őstag
válasz
CPT.Pirk #68908 üzenetére
Köszönöm a linkeket! Wiki-n olvastam utána, meg itt ott, amit találtam, de a legtöbbször csak azt találtam meg, hogy hogyan készítik őket, meg hogy hol használják. de engem ugye az is érdekel, hogy miben különböznek viselkedésben, és hogy mikor miért kell ezt-vagy azt választani. Amit linkeltél, az pont leírja, bár még csak az elsőt olvasom.
VIPowER: köszönöm a tippet! úgy lesz!
-
szoke12
őstag
válasz
CPT.Pirk #68906 üzenetére
Ja, ok. Köszönöm szépen!
Kerámia kondim nincs, de akkor jövő héten veszek azt is.Próbálok ismerkedni az elektronikával, eddig talán ez a legkomolyabb, amit elkezdtem.
Szóval bármilyen építőjellegű kritikát elfogadok!+ kérdés: miért pont kerámia és nem fólia kondi kell?
-
szoke12
őstag
válasz
CPT.Pirk #68904 üzenetére
Köszönöm választ!
Igen, lemonósítottam, de azt nem tudtam, hogy az ilyen gondokat okoz.
Akkor még van mit tanulnom!Melyik a 9-es láb? a TDA-nak csak 8 van
+ 1 Buta kérdés:
Kövezzetek meg, de nem igazán látom még át, hogy a 10uF miért jobb, mint a 100uF. Mármint elhiszem, hogy az kell, csak fizikailag nem tudom elképzelni, hogy hogyan dolgozik, ami miatt a 10 jobb mint a 100.
Bár nem tudom azt sem, hogy ezek az értékek hogy jönnek ki
Miért 100 a 100 és miért 10 a 10? -
válasz
CPT.Pirk #67746 üzenetére
Nagyon régen építettem ilyen kivezérlésmérőt és én is dilemmába voltam a 2,7v ac fűtéssel. Kapott DC-t, annyi volt a látható hátránya hogy a polaritástól föggően, ha nagyon közelről néztem működés közben, az egyik-másik vége icipicit fényesebben jelenítette meg a pálcikákat. Évekig használtm Dc fűtéssel, konkrétan a régi Skoda120 autómban.
-
hentes555
senior tag
-
hentes555
senior tag
válasz
CPT.Pirk #67676 üzenetére

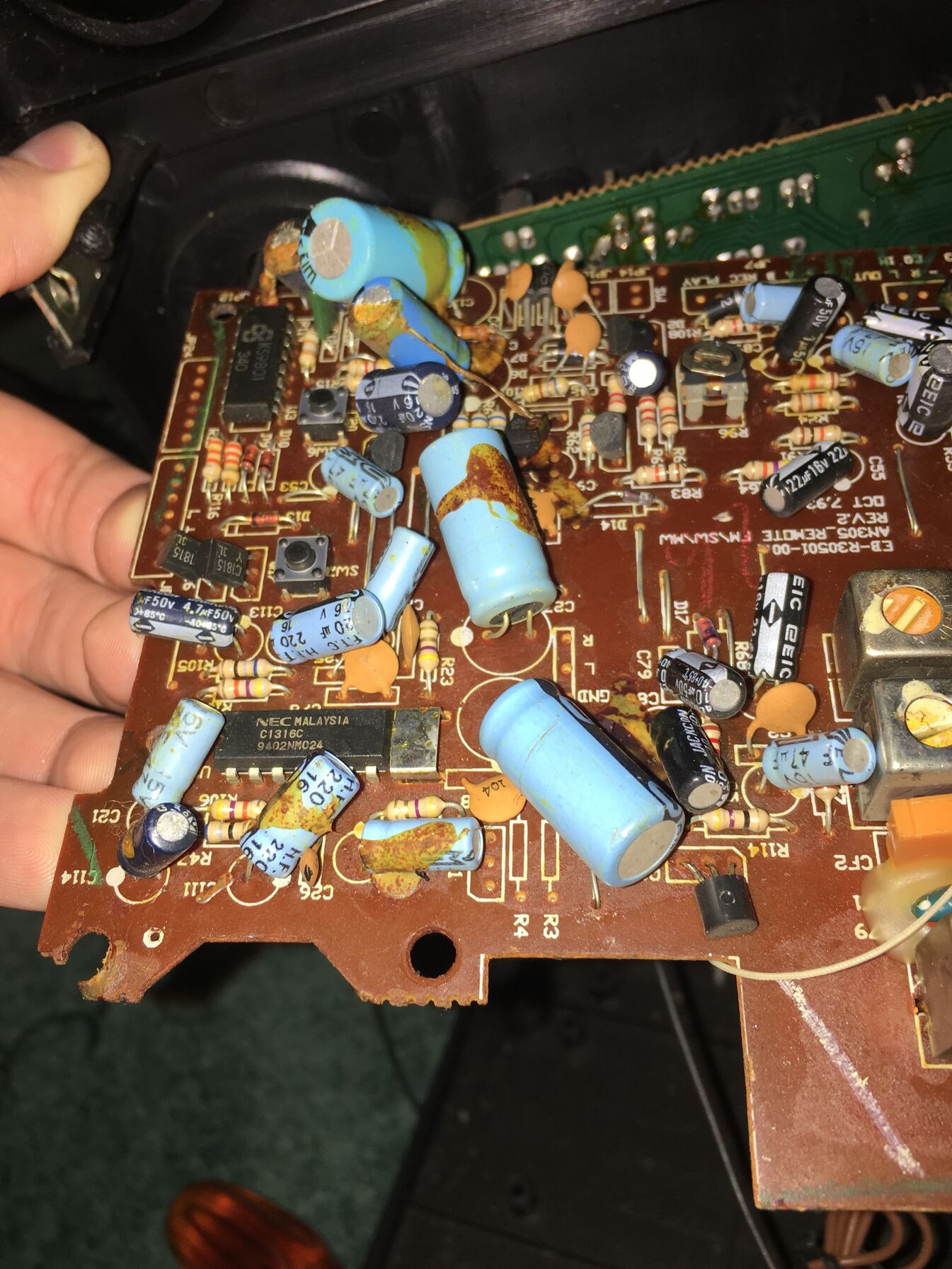

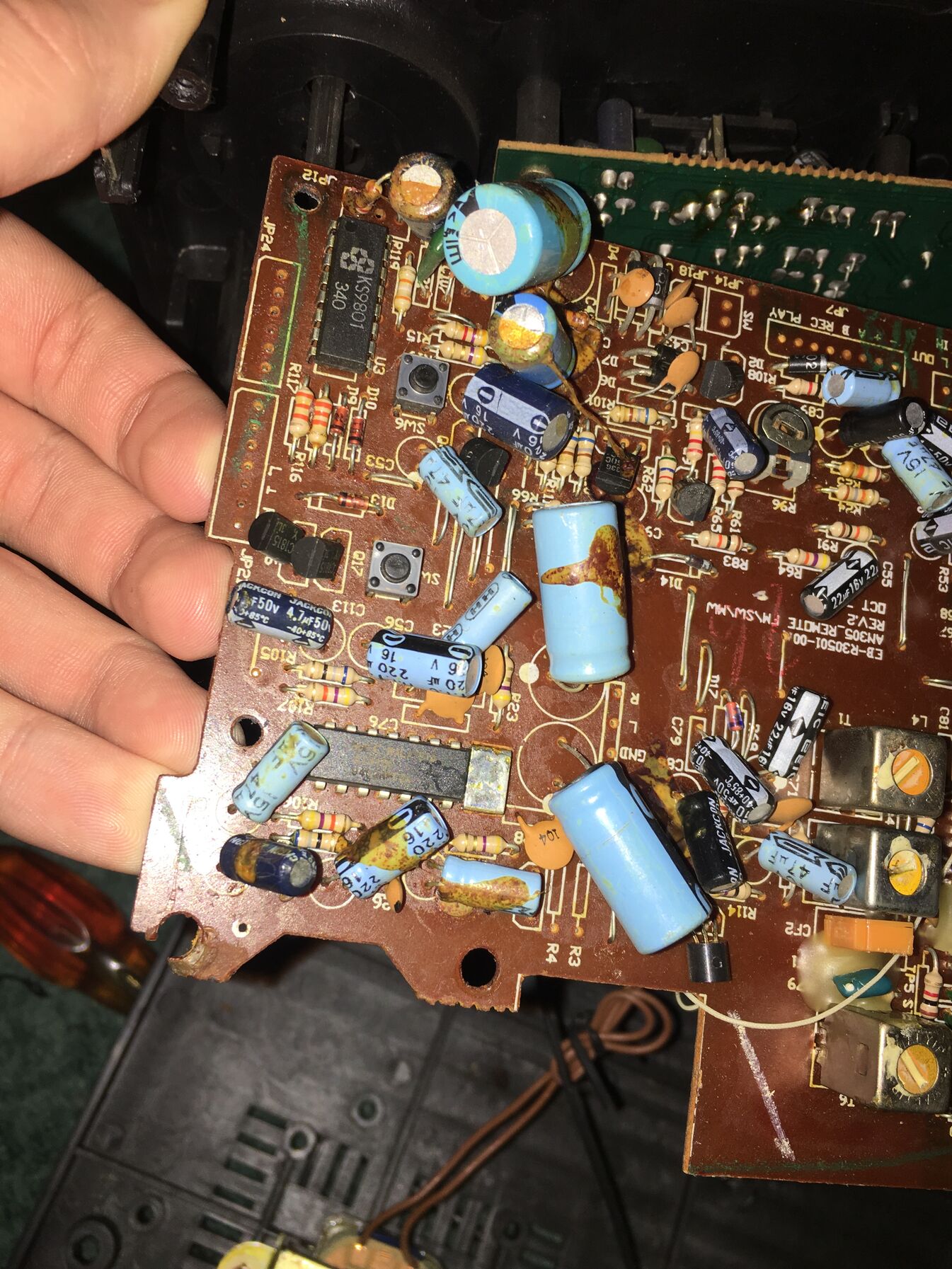

Nem egy friss hús, az biztos, még anyukám kapta fiatal korában, úgyhogy bőven idősebb mint én (22)
De ahogy fent keresgéltem a padláson, belebotlottam, megtetszett, aztán kíváncsiságból lehoztam és kipróbáltam. Meglepődtem én is, hogy még működik, ezért úgy gondoltam szeretném újra használatba venni, csak rádiót nem igazán hallgatok, kazettát abszolút nem, bakelit lemezem sincs (mondjuk ezt bánom) meg tű sincs benne. De nagyon jó lenne, ha egy AUX bemenettel újra használhatóvá lehetne tenni, akkor maradna itt lent a polconCsak érteni nem értek sajnos ehhez az elektronikához, még a fülhallgató forrasztás megy is, de ez már mély víz számomra, ezért is írtam ide
-
#90088192
törölt tag
válasz
CPT.Pirk #66212 üzenetére
Hello
Sosem láttam meg ilyen Tápot, Érdekes, bar amint latom a megoldás azon alapszik, hogy az AC és DC "külön utakon jár".
Ipari méretekben amit láttam az LC szűrő akar 100A nagyságrendben is, teszteltem egyet, a bemeneten kb 400mVpp AC tartalom 48V nem szimmetrikus, kimeneten 8mVpp AC tartalommal. Maga a szűrő semmi más mint egy hatalmas LC szűrő ha jól emlékszem 80A ment keresztül rajta amikor ráeresztettem a jelalakvizsgalót.
Ha érdekel leírom mekkora a kapacitás és induktivitás van benne, csak utána kell néznem mert nem vagyok egy emlékező tehetség
Ami táplálta egy sima tirisztoros kétutas egyenirányító híd, beépített szűréssel ami szinten egy LC szűrő, de kisebb induktivitás/kapacitás értékek vannak benne mert sima aksi töltőnek az is jó, ha meg nem transzformator alállomásba megy, akkor külön szűrőt adunk el hozza hogy ne legyen zajos -
-
Attix70
aktív tag
válasz
CPT.Pirk #63867 üzenetére
Jól írták a hibát az előttem írók, bár én több olyan megoldást látok ami nem túl jó.
Miért raksz egymás után két lineáris stabilizátort? Miért nem 1 db-al oldod meg? A relé ebben a bekötésben állandóan megy ? (5V, DGND) akkor rakhatod az egyenirányító után közvetlenül is.A DGND és az AGND valahol össze van kötve ? Ha igen akkor D1 D3, vagy D6 D7 felesleges (hisz gyakorlatilag párhuzamosan vannak kötve). Ha nincs akkor gondok lehetnek a potenciálkülönbség miatt (analóg áram vs. digitális áram, diódákon eső feszek). -
darvinya
titán
válasz
CPT.Pirk #63879 üzenetére
Szerintem ez 100uF/35V D=6.3×11mm 105° ugyanakkora mint a mostani 10uF/35V-os.
-
válasz
CPT.Pirk #63867 üzenetére
Kicsi a tapfesz.
Hogyan lehet 8,9V, ha tenyleg 6,3 a szekunder akkor 5V a graetz veszteseggel, ez pufferelve 7V korul van. Terhelve beesik 5-5,5v ala. Es meg stabon is min. 1 V, esik, meg a 10 mikros nudli puffer... haat mukodik de nagyon kicsi terhelessel. A rele mar sok, kollega jol tippelt. -
Ribi
nagyúr
válasz
CPT.Pirk #63867 üzenetére
Relé eszik magában 20mA-t, led még +2-5mA.
Az a 10uF (C15) nagyon kevés szerintem. Legalább 100uF-et adnék neki.
Akármekkora is a tekercs, amíg az nem tölti a kondit, mert valahol 5V alatt van a pillanatnyi fesz, addig a kondiból jön az nafta.
C14 is viszonylag karcsú ha az a led eszik vagy 4mA-t. Akkor olyan 2-3V fesz ingadozás van a reg előtt. -
Lompos48
nagyúr
-
rostiron
őstag
-
Kloden
senior tag
válasz
CPT.Pirk #62430 üzenetére
Nagyfrekvenciás relé na ez nekem kínai sajnos...
Az antenna jele rontja a monitorom képét, behullámosodik ha be van dugva a tévé is a videokártyába.
Ezért kéne egy kapcsoló, hogy az antennát kiiktassa. Jelenleg manuálisan ki-be dugdozás van, na nem mintha nagy meló lenne, de mégiscsak kényelmesebb egy kapcsolót kapcsolgatni -
-
#90088192
törölt tag
válasz
CPT.Pirk #62342 üzenetére
Koszonom, akkor meg kerdezek: Ha az aramvektort vesszuk 0 nak mivel az elektronok nem fognak maskepp mozogni egy vezeton belul, akkor lehet a feszultsegvektor mas erteku helytol fuggoen?
Ertem amit irtal, csak szeretem teljesen atgondolni a lehetosegeket, hiszen pont ez lenne a cos fi lenyege, az lenyegtelen melyiket vesszuk fixnek, a logika ugye az aramot mondja, ezert is kerdezem.
Tudom hogy a feszultseg es aram sok ertelemben nem elvalaszthato. -
CPT.Pirk
Jómunkásember
válasz
CPT.Pirk #62260 üzenetére
No ez a viszonylag szerencsétlen kép mutatja a problémát. A CH1 az RS422 egyik ága, vagyis a bejövő jel, a CH2 pedig ami ebből kijött a DS8921 kimenetén, 115200-on.
Valószínüleg az a megoldás, hogy másik IC-t használok helyette, mert ennek a lefutó éle nem elég meredek. Mondjuk egy MAX3087-et, amire garantálják a 10MBit/s-es átvitelt.
-
Czimby
addikt
válasz
CPT.Pirk #62104 üzenetére
Én nem ezt a szabályt vallom, inkább legyen nagyobb az erősítő mint a hangfal egy kicsivel és akkor nem kell csúcsteljesítményen járatni, nem fog torz jelet küldeni a hangfalakra.
Könnyebb leégetni egy kis hurka erősítővel a hangfalak ami négyszögjelet kül már kb rájuk mint egy normális hozzájuk passzolóval.
Természetesen szkóppal ki szoktam mérni hontalantól torzít az adott erősítő, meg azt is, hogy hol lenne a hangszórók által elviselt teljesítmény, ezek fölé sosem tekerem a hangerőt.
-
bandi94
tag
válasz
CPT.Pirk #61890 üzenetére
Egyszer belenéztem egy ilyenbe.A csövek csak bufferként vannak benne, semmi nagyfesz. az anódnak, vagy ilyesmi. 12 volttal tápolja a csöveket , amiknek az erősítése 0,99-re van belőve, utána meg egy közepes opamp és kész, töröld szemed-szád. Annyi az egész, hogy egy leheletnyi torzítást, ha úgy tetszik, "csőhangot" visz bele, de semmi komoly. Amolyan "vakulj paraszt".
-
HUNNIA1920
őstag
válasz
CPT.Pirk #60891 üzenetére
Írtad, hogy nem a splitter a gond illetve analóg tv adásnál lenne csak értelme cserélni, akkor azt nem veszek, nem nagyon tévézek.
A High Pass Filter kell, pontosan azért, amit írtál, úgy van nálam is.
Ebből a földhurok leválasztó izolátorból 1db elég? Illetve hová kössem be, közvetlen a TV elé vagy a splitter IN vagy OUT csatlakozójához?
-
HUNNIA1920
őstag
válasz
CPT.Pirk #60888 üzenetére
Köszi a választ!
Nem vagyok elektronikai szakember így leírt megoldásokhoz sajnos nem értek.
Egy Hivox Alces 3-as szűrt elosztóba megy minden (HiFi-ről van szó), TV, erősítő, DAC, média lejátszó.
A probléma csak akkor lép fel, ha az antenna kábel be van dugva a TV-be.Nincs valami gyári kész megoldás, ami ezt megoldja?
Ezek a földhurok leválasztok, galvanikus leválasztók nem jók, amiket lehet kapni? -
Teasüti
nagyúr
válasz
CPT.Pirk #60535 üzenetére
nálunk is arról megy minden 12V-os cucc úgy mint ledek, router, antenna erősítő, miközben bent van az egyik szekrény aljában.
Megfigyeltél vmi forintosítható hasznot ebből? Vagy sok hűhó semmiért?
Illetve kíváncsi lennék hogy oldottad meg a rendszer működését.
Mi kapcsolja a tápot és mi alapján? Vagy 24/7 működik (a router miatt)? -
MrDerekas
addikt
válasz
CPT.Pirk #60532 üzenetére
5 méter alapból, de lesz 10-es is. Jelenleg is 4 ötméteres van egybe. Kicsit belebuzultam, na
Amit linkelsz az nem kevés, ha 72W a max felvétele öt méteren? Jó, ez elvi max, mert színátmenetes keverésnél a büdös életben nem lépi meg. Szóval van még vagy 60 méternyi elhasználandó cuccom és jó lenne kicsit spórolni a helyi forrás felhasználásával. A közel 8-10 ezres tápok, kissé el vannak szállva szerintem, de számomra biztos. A step down converterekre meg azt hittem, hogy akku töltéshez kell, hogy mikor eléri a feszt, akkor leold. Na ennyire vagyok láma én ehhez
szerk: tekergetés és multi méricskélés menni fog.
