#22145024
törölt tag
válasz
totya694
#32682
üzenetére
Igen, ez így van. De ezt is kennelbe zárták, mint megannyi sok újításukat. Már csak a leszállóágban nyitották ki az ajtaját, mikor a kutyák már rég máshol ugattak. Életérzés nélkül nem lehet befalazni semmit.
Talán a megújult vezetés alatt újra stabilan nyereségessé tudnak válni
-
Lompos48
nagyúr
-
Kernel
nagyúr
válasz
totya694
#32657
üzenetére
Tudomásom szerint ezek a szilárd kondik lényegében a régóta ismert tantál-elkók továbbfejlesztett változatai. A tantálkondi mindig is minőség záloga volt, ugyanakkor robbanásra is hajlamos, ezért fokozottabb igénybevételre kockázatos volt használni, noha időnként lehetett vele találkozni PWM-tápokban is. De azt bizonyára úgy is méretezték, hogy jó legyen.
Gondolom, ezen a kellemetlen tulajdonságán kellett még fejleszteni, hogy ne nagyon robbanjon, így lett belőle a reklámozott szilárdtest kondenzátor. Ez nem fog tágulgatni, ha gond lenne, szétvágja a tokot.
Aki tört már szét tantál-kondit, látszólag ugyanez egyénként.
-
Lompos48
nagyúr
válasz
totya694
#32583
üzenetére
Egyszerűen egy dupla táp kell neki, ami képes legyen az igényelt teljesítmény leadására megfelelő szűréssel együtt. Az enyém a válogatott nagy végtranzisztorokkal volt próbálva ±60V-on is gond nélkül.
Abból még megeszik a híd is másfél-két voltot. Marad 10% pluszban. Nagyon szerencsétlenre kell sikerülnie annak az erősítőnek, hogy ne bírja ki.
-
-
#32348
vodkaboy22
addikt
totya694
#32343
vodkaboy22
addikt
válasz
totya694
#32343
üzenetére
MInthogy autókban alkalmazott vezetékek mikrohegesztésével és rögzítésével foglalkozom ezért benne vagyok a témában és nagyon egyet kell értenem totya-val ezeket el kell felejteni!
Megnézel komolyabb autó márkákat pl merci audi ... Nem véletlen tíltják még szervízelésnél is az ilyen késes kábel toldók használatát... Konkrétan ha jól tudom egy mercinek ha garancia időn belül valaki ilyet talál a szervízben a kocsiban akkor az nyugodtan szándékos kár okozásnak mondják és onnantól drága lesz a szervíz mer nem garis
De konkrétan ilyet nem 1et tettem be röntgen miki alá és sose tetszett az amit látok... Főleg ha egy kis rázásos mechanikai igénybevételt is kapott szegény alkatrész vagy csak idővel megnövekedett az oxidréteg a réz vezetéken hmm olyan csoda hibákat tudott okozni ... 50 oldalas zárójelentésbe is alig lehetne belefoglalni
Ajánlom kerüld el! És tanulj a merci példáján... Sokkal többet ér az erek összesodrása és szigetelőszalag:
kevesebb korróziós veszély és a megfelelő bumsszli szigetelőszalag mennyiség rázásos igénybevétel esetén is időtállóbb.
-
-
biker
nagyúr
válasz
totya694
#32340
üzenetére
ha rosszul használod, igen, ha szakszerűen, akkor nem.
egyre több ilyen csatlakozás van vékony vezeték+kis áram esetére
van pl induktívok, fotocellák kábelére az M12 csatival egy méretű, vezeték végű csonk, csak a kábel külső szgetelést kell felbontani, ereket bedugom a 4 lyukba, és rátolom a betétet, bevágja, és rögzíti. a gép meg 10 éve üzemel ezzel a csativala kérdés a termék beszerzésére vonatkozott
-
Batman2
őstag
válasz
totya694
#32191
üzenetére
Igen Söröslóhoz csatlakoznék, engem is ez zavart, már korábbi hsz-odban is, hogy legerjedést írsz, ami számomra a gerjesztés megszüntét jelenti (ezért írtam korábban egy hsz-t értetlenül), miközben szerintem sokkal megfelelőbb is felgerjedés, számomra is az jelenti a genrátor áramtermelését "beindulását" !
Üdv.
-
Batman2
őstag
válasz
totya694
#32191
üzenetére
Szevasz
Igen az alapfogalmakkal tisztában vagyok, sokszor szedtem már szét, és javítottam is autó generátort, és a bicikli "dinamóját" is ismerem, ami valóban generátor, készítetettem is gyerekkoromban kis akkus/elemes táplálású világítást a biciklimre, amit a dinamóról töltöttem, egyenirányítva.
Csak au dinamó nem járt még a kezemben, annak nem ismerem a felépítését, de akkor a leírás alapján is az a szénkefés villanymotorknál megszokott, több szeletre osztott kommutátorral működik, ami, ahogy írja is a leírás, messze nem olyan hosszú élettartamú, mint a manapság, az autókon általánosan alkalmazott, 3 fázisú generátor csúszógyűrűs megoldása !Szóval lehet, hogy egy átlag villanymotornál, vagy pláne az indító motornál jobb ha ilyen dinamót használunk motorként, de ez sem túl hosszú életű.
A legjobb lenne a mai mosógépek szénkefe nélküli motorja, abban csak a csapágy mehet tönkre, mindaddig működik.Üdv.
-
sörösló
aktív tag
válasz
totya694
#32191
üzenetére
Az autó generátor legerjedéséhez egy 2W-os izzón keresztül kapott feszültség is elegendő(de kevesebb is elég neki akár egy lapos elem 4,5v-ja is) mi után a generátor legerjedt saját magát látja el és ha pl járó motorú kocsiból akár ki is veheted az aksit "csak" a terhelés megszűnésével megszalad a feszültség akár 20V fölé is értelem szerűen az autón épp üzembe lévő izzókat akár ki is csaphatja.
Szerintem felgerjedést akartál írni. Elég zavarosnak tűnik ez a téma a fejekben, fogalmazzunk pontosan hogy csökkenjen a zűrzavar. Egyébként korrekt a leírásod.
-
Batman2
őstag
válasz
totya694
#32162
üzenetére
A dinamó motorkénti működését csak akkor tudom elképzelni, ha rendes, több szekcióra osztott kommutátora van, ami folyamatosan váltogatja az áramirányt a tekercseken, nem pedig kettő darab, különálló, folyamatos felületű csúszógyűrű, mint a váltakozó áramú generátorokon !
Ha viszont ilyen kommutátor van, akkor már gyak. mindegy, hogy egy motorról van e szó, vagy egy dinamóról, mert mindkettőben eszi a szénkefét.
Csak a folytonos felületű, csúszógyűrűk amik nem eszik a szénkefét !
Ha kívül van egy-egy különböző polaritású állandó mégnes, belüól pedig tekercs, ami kettő darab, állandó pólusú csúszógyűrűre van kivezetve, akkor mikor erre áramot kapcsolok, akkor ez beáll a két mágnes közé s megfelő polaritással és mágnesfék lesz belőle, nem pedig motor !
Csak ha van több részre osztott kommutátor, ami minimum kettő tekercsnek, az elfordulás miatt állandóan váltakozó irányú áramot szolgáltat, akkor lehetséges folyamatos forgó mozgás !
Akkor most hogy is van ez a dinamónál ?
Dinamó, külön álló, csúszógyűrűs, osztatlan kivezetéssel:
Ez a konstrukció megforgatva áramtermelésre alkalmas, mivel a két ellentétes pólusú állandó mégnes között megforgatott tekercsben áram kell hogy indukálódjon, mert periodikusan változó mágnese mezőben van. Ebben az esetben váltakozó áram kell jöjjön a kivezetéseken.
Viszont motorként, egyenárammal ez nem tud üzelmeni, csak váltakozó árammal.Motor, szegmensekre osztott kommutátorral:
Ez a konstrukció, ha egyenáramot kap, akkor forogni kezd, mivel a kommutátor elmozdulása a szénkefékhez képest állandóan megváltoztatja a tekercsben az áram folyás irányát, ami maitt annak állandóan fordulnia kell, hogy egyezzenek a pólusai az állandó mégnessel.
Viszont, ha ezt megforgatjuk magában, akkor az állandóan váltakozó, állandó mégnesek okozta mégnese mezőben a tekercsekben ismét csak áram fog gerjedni, ami a kimeneten viszont most egyenáramként fog megjelenni, mivel a kommutátor visszafelé is működik.Üdv.
-
Batman2
őstag
-
Batman2
őstag
válasz
totya694
#32156
üzenetére
Nem rossz megoldás, megspórolnak súlyban és árban is egy önindítót !!
Motorként rosszabb hatásfokkal működik a dinamó, vagy csak a nagyobb áram miatt tervezték 12V fesz.re az indítást, amúgy pedig csak 6V feszen termelt a generátor ?
Az M61-es, MÁV NOHAB. mozdonyainak is a fődinamója egyúttal az indítómotorja, csak egy kicsit nagyobb méretekben.
Az indítás annál 60, vagy 72V-ról megy, asszem 10 darab, 12V-os savas akkuval (legalábbis az átalakított verzióban, az eredetiben valszeg lúgos akku volt), dimanóként pedig 600V áramot termel.Arra már nem emlékszem, hogy a dinamó üzemmódban használt tekercselése, mondjuk egy része szolgál indító tekercsként, vag ykülön indítótekercse van.
Hogyan is kell kötni a dinamót indítómotorként ?
Ha jól tudom, akkor a dinamóknak állandó mégnesük van, viszont indítómotor üzemben, egyenáramnál mi oldja meg a váltakozó mégnese mezőt, amitől elkezd forogni ?
Merthogy az egyenármaú motorokban ezért kell a kommutátor.Üdv.
-
Batman2
őstag
válasz
totya694
#32071
üzenetére
A trabicseké asszem 180W, a warbié pedig 220W körül volt.
Villanybiciklihez már elég lehet, bár ott is 250W-osat szoktak asszem alkalmazni, a villany roller van 180W körül.De mondjuk 4 darab 220W-os példány alkalmazásával már egy kisci, alternatív autót lehet üzemeltetni !
A 880W egy könnyű kaszni esetében, 1 emberrel már elfogadható tljesítményt nyújt.
Én viszont lánc, vagy fogaskerék hajtást alkalmaznék, a dörzshajtásnál hatalmas energia vész el, azon kívül a gumit is megeszi.
A generátoroknak csúszógyűrűs érintkezői vannak, amik (a szénkefékkel együtt) nagyon hosszú életűek, gondolom, a dinamóknál is ezt alkalmazták, ezért jobb, mint a hagyományos kommutátoro villanymotor, ami hamar megeszi a szénkefét.Ha viszont már dinamóról van szó, akkor már lehetne használni fékenergia visszatáplálására is, alkalmatos áramkörrel !!
Úgy akár 30%-kal is hoszabb utat lehet megtenni egy töltéssel.
Üdv.
-
moha21
veterán
válasz
totya694
#31533
üzenetére
Aha, ilyesmi gond van. Egyébként tökéletesen működik csak hát zavaró. Játék alatt a függőleges szinkronizáció bekapcsolása hoz jelentős javulást ekkor nem pörgeti feleslegesen ugye a VGA-t.
Bár nagy 3D-s teljesítményt igénylő szoftvernél mindegy. Ha nagy áram folyik akkor ciripel. Külön tekercset nem látok rajta ellenállás néven vannak tekercsek. ( R betűs jelzés ). -
sörösló
aktív tag
válasz
totya694
#31412
üzenetére
Nekem van egy sokkal jobb. Lefotóztam, de nem eszi meg a rendszer, pedig kis felbontású JPG (?). A lényege egy higanyos csoda. Ez lett volna a találós kérdés. Fűtőszál az egyik edényben, ami felmelegíti a higanygőzt ami áttolja a higanyt a kontaktusokra. Eredetileg egy elektromos fűtés kapcsolójaként működött, de időzítőnek is használható. On-off timer, bár az időalap fölöttébb bizonytalan, erősen hőmérsékletfüggő.
-
#31346
vodkaboy22
addikt
totya694
#31344
vodkaboy22
addikt
válasz
totya694
#31344
üzenetére
Igen de itt nincs DC a tekercsen. Ezért nincs is felmágnesezve konstans mint a normál csöveseknél ez olyan inkább mint egy line impedancia illesztés. SE és Pushpulnál a gond ott van, hogy az egész tápDC-t a tekercsen keresztül kapja a cső. Itt Csak a normál kicsatoló kondik után levő AC-t kapja meg a kicsattrafó más a helyzet. Ide inkább valami jó telekomtrafó kellene 5-100kHz.es tartományú.
-
#31341
vodkaboy22
addikt
totya694
#31337
vodkaboy22
addikt
válasz
totya694
#31337
üzenetére
YUP
230/12-es primert raktam kimeneti kondik után simán (kb 330Ohm-ot mértem rajtuk) Secundert raktam fejeshez. 4VA-s kis lemezes trafó. (Secunderen kb 0.1Ohm-ot mértem.) Mert mi a baj vele? Gondoltam kondik után ha nem lehet gond mert a fejes is egy dinamikus reaktanciaként viselkedik. -
#31335
vodkaboy22
addikt
totya694
#31334
vodkaboy22
addikt
válasz
totya694
#31334
üzenetére
Papiron 12mH hogy mennyi menet nem tom... De lehet tekerek akkor valami bontott szétkapott kicsi hálozati trafóra kis millió menetet ... Vagy berakok egy kicsi hálozati trafót sorosan és a secunderit rövdre zárom...
250 Ohmos fejesem van és baromira érzékeny 96dB/mW no meg az impedancia menete is elég nagy ugrásokat mutat...
Viszont meglepően jól szól kis leválasztó trafóval a 40 Ohm-os fejes
-
#31333
vodkaboy22
addikt
totya694
#31332
vodkaboy22
addikt
válasz
totya694
#31332
üzenetére
Maga a kapcsolás egyezik a kimeneti kondikon kívül az nem elko párhuzamban fóliával hanem csak fólia 40uFnyi. A táp már teljesen más viszont. És ha azt vesszük csak kondiból és induktivitásból áll a sunyi induktivitás ennyire semmit nem érne hálozati frekin?
Mer ha így van kiveszem a fenébe őket wazze... -
válasz
totya694
#31273
üzenetére

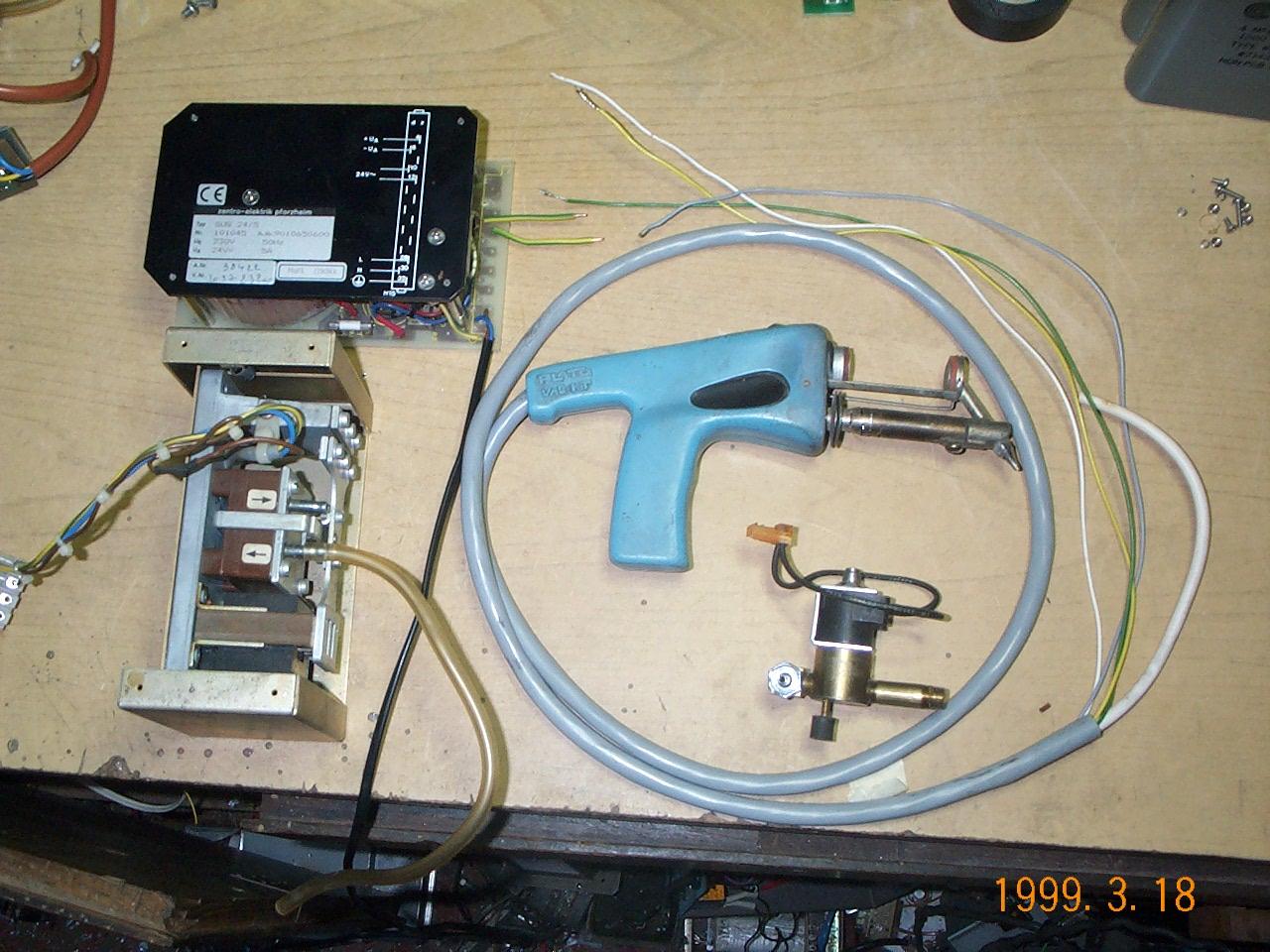

Hosszas tanakodás után úgy döntöttem,hogy a volt Plato VacKit kiforrasztó állomásomat újra építem mert az valami katasztrófa volt amit a dobozába találtam.Nem rég bontottam egy labor C§2 analizálót és abban volt 2db olyan kis kompreszor/szivattyú mint mi a képen látható.
Az a típusú állomás ami nekem van központi vákumról dolgozott(valami gyárban) így minden kép kell hozzá egy szivattyú is.A kiforrasztó fejre menő kábel olyan merev volt mint egy horgászbot így csináltam egy köteget amibe a vákum cső is bele került.A 24V AC levegő szelepet vettem még ki de a többiről jobb is nem beszélni.Dió héjban csak annyit,hogy hajszálvékony vezetékek amelyek alul voltak méretezve a szigetelés számtalan helyen meg volt égve.Amikor kaptam 2db ilyen állomást csodálkoztam is,hogy az árához képest milyen "bénák" 20 perc melegedés kellett de akkor sem érte el a megfelelő hőfokot még a nagyobb fokozaton sem.Most már világossá vált,hogy a hajszál vezetékeken elveszett az energia.24V 60W-os a betétje és kap egy 24V 5A-es tápot a 24V 2,5A-es trafó helyett.Ehhez kerestem vákum kamra ötleteket be lehet befőttes üveg lesz az nem "horpad be" -
CPT.Pirk
Jómunkásember
válasz
totya694
#31205
üzenetére
Koszos potik és potméterek is okozhatják, alaposan tekergess meg mindent meg nyomogasd meg a gombokat, plusz használhatsz contact spray-t is.
Nekem volt egy nem is öreg Marantz erősítőm, amin nyomkodni kellett a kapcsolókat, mert szerettek beragadni és olyankor mindenféle gond volt a hanggal. Megnyomkodtam párszor mindent azt jóság volt.
-
_ATi_1
senior tag
válasz
totya694
#31156
üzenetére
Elnézést, lehet hogy nem volt egyértelmű. A trafó kimenete 24V-ot ad 220V-os hálózati feszültség esetén, de esetemben ez 27,4V. Ha jól számoltam, ebből 36,9V lesz, amit már sajnos nem bír el az áramköröm, már rögtön a pufferkondik is 35V-osak.
BY500-1000 típusú diódák vannak itthon, ami az adatlapjából ítélve pont elbírná a maximális 5A-t, viszont ezeket nem hiszem, hogy lehetne hűteni.
Egyenirányítás után, vagy még előtte érdemes bekötni ezeket a diódákat?
Köszönöm mindkettőtöknek a választ. -
darvinya
titán
válasz
totya694
#31151
üzenetére
Köszönöm.
Azért kértem megerősítést, mert a felső tekercs zöldje az alsó tekercs sárgával volt összekötve, és a felső tekercs sárgája az alsó tekercs zölddel volt összekötve.
Viszont a rajzon nem így szerepel.
Hogyan tudnám meg melyik szál melyik ág lehet?
Én most csak helyéből próbálom beazonosítani.(#31152) vodkaboy22
Az tartó és régi gyanta.
-
#31094
vodkaboy22
addikt
totya694
#31093
vodkaboy22
addikt
válasz
totya694
#31093
üzenetére
Végre otthon vagyok a farmon! Így még tanulni is jobb, mint a nagysmogvárosban...
A szobámban nekem is egy megbízható Phillips crt tévé van lassan +15éves és még mindig tökéletes!
Lent a nappaliban a divat miatt már laposledlcd tv van. Arra jó, hogy usb-ről egyből filmet lehet nézni. De a digi ami rajta van vagy mükszik vagy nem nincs rajta egy normál analog audio out,,, nincs rajta csak 1 analog in és csak rohadt hdmi... A legelső kis viharnál ahogy a tápfesz ingadozgatni kezd azonnal lekapcsol... bezzeg a fenti crt a laptop hálozatból már rég akksira menekült mikor a crt-n még mindig változatlanul néztem budspencer bácsit -
Gyula84
veterán
válasz
totya694
#31080
üzenetére
Haha megértelek én sima antennával fogtam nagyon nem érdekelt a többi csatorna kb2010 óta fogtam a mindigTV-t, majd 2012 ben levették az egyik mux-nak a teljesítményét így most alig jön vagy jön vagy nem. Mondom írok neki mi ez erre azt kaptam válasznak, hogy itt ahol lakok nem is jön a mindigtv hivatalosan szóval reklamálhatok nyugodtan meg amúgy se ők tehetnek róla hanem az Nemzeti Média-,és Hírközlési Hatóság. Ja mondom remek most akkor fizessek elő egy parabolás tv-re
-
-
mezis
félisten
-
#30748
vodkaboy22
addikt
totya694
#30745
vodkaboy22
addikt
válasz
totya694
#30745
üzenetére
Ez még mindig drága... Ahhoz képest, hogy relé + kondi + tranyo mennyibe van... De ez még annyira nem is érdekelne inkább az, hogy nem beszerezhető
Ezért maradok Lompos által linkelt relésnél. Van ahhoz valami jó szilárdtest relé?
relé Pl ilyen ehhez jó lenne az a tranyós kapcsolás 8.2V-ról? -
#30720
vodkaboy22
addikt
totya694
#30717
vodkaboy22
addikt
válasz
totya694
#30717
üzenetére
Biztos? TŐLED vannak akkor rosszul tudtam... forumon azt írták hogy ugyanaz a 2.
És akkor rosszul írtam akkor e88cc-m van.Eddig pár 6n1p csövön kívül és pár 6n16b (tőled is van) kívül csak tőled szereztem csövet.
A 6n16b-knek lassan meg van a a tervük hova fognak kerülni és lehet kell még 1... most van 7db. Vagy lehet 6db-al megoldom... Még tervezgetek. Hol van a cső árlista ? -
CPT.Pirk
Jómunkásember
-
#30655
vodkaboy22
addikt
totya694
#30654
vodkaboy22
addikt
válasz
totya694
#30654
üzenetére
Hajrá
Nekem már kész a morgan jones tápja lassan jőn az erősítő része .
2 teljesen (galvanikusan is) független +175V-om van tápnak. Na most jön a kérdés ha a 2 táp GND-jét közösítem akkor hol tegyem? (6.3 JACK miatt közösítenem kell mindenképp valahol a 2db monoblock felépítésű erősítőt.) -
Lompos48
nagyúr
válasz
totya694
#30605
üzenetére
Minek annak áramgenerátor? Amióta kitalálták és keresztelelésen estek át az elektroncsövek, az E betűvel kezdődőeknek a fűtőfeszültsége 6.3V. Ez az E betű pontos jelentése. Aztán annyi áramot szop, amennyi kell neki. Igaz, volt a P meg U széria, amiknek a fűtőárama volt megadva, mert sorbakötött fűtőszállal használták pl. régi lámpás TVkben.
-
#30586
vodkaboy22
addikt
totya694
#30582
vodkaboy22
addikt
válasz
totya694
#30582
üzenetére
Szerencse, hogy farmon lakok és így biza nem zavartam pl ma se "annyira" a szomszédokat amikor délután 1-2órára neki álltam a 2300W-os nagyflexxel csiszolgatni amit hegesztettem előtte...
Mégis van olyan ismerős aki jó pár kilométerrel arrébb ha elkezd egy kicsit gyalulni gerendákat akkor a kezemben a borospohár is remeg...
De ha már relé, akkor minek az ilyen múzeumi alkatrész? Van n-ezer más megoldás.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
250 Ohmos fejesem van és baromira érzékeny 96dB/mW no meg az impedancia menete is elég nagy ugrásokat mutat...
