#68216320
törölt tag
Nagyjából 6 éve már az általad linkelt pákát használom.
Tényleg totál fapad, nem hőfok, hanem teljesítmény szabályzós. Emiatt picit lassabban melegszik fel (kell vagy 6-7 perc) de azután gyakorlatilag egész nap szépen elvan.
Van néhány fajta pákahegyem hozzá, gyakorlatilag mindenhol kapni lehet végeket.
Eddig mindent sikerült forrasztanom vele, aminek neki mertem állni.
Bármennyire is egyszerű, szerintem egész jó darab. Többször gondoltam már arra, hogy lecserélem valami komolyabb darabra, de nem volt igazából olyan negatív tapasztalatom, ami miatt megérte volna ezt félretenni. Ezért bár vettem ezt-azt közben (vákumos ónszippantó állomás, hőlégfúvó állomás) ez valahogy mégis megmaradt. Kezdőnek, hobbi forrasztónak szerintem jó darab. -
#82585
Dr. Szilikát
őstag
PHM
#82584
Dr. Szilikát
őstag
Ezért is szoktam említeni, az érzékeltetés kedvéért, mintha Zener-diódaként viselkedne, ami egy szint felett határol.
Jó esetben ez teszi lehetővé, hogy a soros cellák egyformán elosztják egymás között a feszültséget, de amikor egy hibás tag hamarabb határol, több juthat a többire, ekkor már beleszól a BMS.
-
#82257
tordaitibi
veterán
PHM
#82250
? Eleve bridge, hogyan 4 vezetékkel? az az alap.
Az a baj hogy kicsi a tápfeszültség és nagy a terhelőimpedancia. Így kicsi lesz a kimenőteljesítmény is.
A táp 5V, teljes kivezérléssel hídba 32 ohmon ez gyorsba fejbe max. 0,5-0,6W teljesítmény. Ugyanez pl. 4 ohmon pár W körül lesz. Ezek a plafonok, 10% feletti THD vagyis értelmesen kb. 2-300mW jön ki ebből a kis végfokból 32 ohmon.Hcl vagy megnöveled a tápot és másik végfokot választasz, vagy szerzel 4-8 ohmos fülest. Ez fülbe bedugósba ritka.
-
#81180
tordaitibi
veterán
PHM
#81174
-
-
#81141
razorbenke92
őstag
PHM
#81134
-
drgery
csendes tag
Köszönöm válaszod, kérdeztem én is hogy csak így 1x miért? Válasz ha én is annyi évig tanultam volna blabla............ Nem vagyok toppon a mikroelektronikában, ráhagytam. Alacsony esr igen előző monitor javításnál tanácsolta, ezt betartom. Több kérdést nem intéztem hozzá ha nincs kedve vagy félti a tudását, meghagyom neki
Szerintem a meg nem osztott tudás ugyebár...... Vagy szakmai berkekben akkora nagy titok?
-
#80393
tordaitibi
veterán
PHM
#80391
-
#79320
Dr. Szilikát
őstag
PHM
#79319
Dr. Szilikát
őstag
https://engineershub.co.in/how-to-find-neutral-current/
10-10 A esetén 10 A szükséges harmadik ágon a kiegyenlítéshez, legyen az a 3. fázis, vagy maga a nulla.
10-0 esetén adja magát, hogy 10 A nulla felé.
10-10 esetén is 10 A nulla felé
10-5 esetén áll be minimumra (8,66).
10-4 vagy 10-6 (tehát eggyel eltolom): 8,72.
...és így tovább, szimmetrikusan értelmezhető.Akinek persze frissebbek a tanulmányai, könnyen kiszámolja geometriai alapon:
De én már elszoktam ettől, inkább kerestem egy kalkulátort. Ez sem rossz egyébként:
https://engineershub.co.in/how-to-calculate-voltage-unbalance/
-
#78368
Donki Hóte
veterán
PHM
#78364
Erről jut eszembe, volt régebben egy app a telefonomon, ami a telefon kameráját az ellenállásra irányítva a beolvasott színkódok alapján megmondta, hogy hány ohmos az ellenállás.
Egy ideje nincs meg ez az app, nem tudjátok, hogy melyik volt ez
(Annak idején egy ismerős ajánlotta, ő színvak volt, az app nélkül sosem tudta volna kideríteni, hogy milyen értékű az ellenállás.)
-
lacam
aktív tag
Szia
Nem volt régi csengő.
Az oszlopot a kapuban és a csengőkapcsolót is mi tettük fel. 2 szál aprókábel jött be a szobába...semmi más nincs... 80 éves a ház, falig bontottunk mindent és ezt így tanácsolták nekünk hogy így kerüljön fel a vezeték.
A vékonyka vezeték nemhogy 230v körül nem járt még, de a legközelebb feszültséghez akkor volt, mikor a kínai kvarc karóra gomb eleme kerül mellé miközbe kihúztuk a kábelt."Számítózás"-hoz jobban konyítóként úgy gondoltam, hogy ez amolyan "jel" kábel lesz, adja a szignált a csengőben lakozó okosságnak s ha a jel normally open státuszból closed lesz, már jön a hangzavar.
Ezesetben gondolom nem tévedhettem volna hatalmasabbat... -
Fredo78
aktív tag
köszi a gyors válaszokat
darvinya: Ahol a szürke megy ott nem tudok földet húzni, ha meg úgyis kell húzni akkor lehet, hogy jobb mind a hármat újra vinni.
PHM: Igen én is terveztem földelést. Ki is húztam az új vezetékelést, de amikor tüzetesen megnéztem a kötődobozt nem találtam benne...Igen 2,5-est kéne húzni, mert a szárítógép is nagy áram-felvevő. Ez esetben a régi szürkét ami alu kiiktatnám.
-
#68216320
törölt tag
Sok hely nincs, egy pc táp dobozába van berakva a meanwell táp.
Csatlakozóknak, ilyesmiknek is picit belóg a házba a vége.
Viszont van egy venti is a dobozon, szóval valamit segíthet.
Közben találtam 10ohm/10W ellenállást. Ezekből 4-et esetleg sorbakötve már gondolom csak megoldódik a dolog
-
#68216320
törölt tag
Igazad lehet, ahogy az adatlapokat nézem.
Igazából a kapcsolóüzemű tápegységnek a 12V ágon minimum 0.2A terhelés kell. [link]
Én olyan 250-300mA-re gondoltam. Ezért talán a 39ohm volna ideális.
Akkor próbálok több darabot összerakni. Egy dolog aggaszt picit, hogy kábelra van forrasztva, de ilyen hőmérséklettel nem volna jó, ha hozzáérne valamihez. Szóval valahogy el is kell helyeznem még. -
Lompos48
nagyúr
A '70-es években a bukaresti IPRS-ben gyártottunk 15A-es Ge egyenirányítókat. Visszfeszültság 100V, aminek max 1 mA visszáram felelt meg. Max. IF-nél a VF 1V. Ha memóriám nem csal, a "neve" EFR135 volt. Hatszögű tokban, egyik felületén anód, tok katód egy M5-ös apacsavarral hűtőbordára szereléshez. És itt is vannak:
-
ecaddsell
aktív tag
Modern elektronikában vagy szilícium vagy ahol nem gond a kisebb záróirányú feszültség tűrés, de fontos a kisebb nyitóirányú feszültségesés schottky diódát használnak (ez utóbbinál nem elhanyagolható a záróirányú áram sem).
Pl. https://www.st.com/resource/en/datasheet/1n5817.pdf
SMD: https://www.vishay.com/diodes/rectifiers/schottky/sma-do-214ac/ -
Batman2
őstag
-
#74999
tordaitibi
veterán
PHM
#74994
És Batman2,
Nem találom a linket, ezért feldobtam a mega oldalamra egy nagyon jó és egyszerűen megérthető pdf leírást.
Sokkal több is lehet a 325 voltnál, mint egy step-up konverter kimenetét képzeld el.
[innen letölthető akit érdekel]
Hogy a tv-be valóban aktív pfc van azt nem tudom, nincs a rajza előttem. -
#74781
tordaitibi
veterán
PHM
#74779
Piezo züminek a 63mA is bőven sok.
Darvinya fórumtárs remélem így megnyugszik mert elég rosszul aludtam az éjjel, lángoló traktorokat vizionáltam amint rohangálnak a szántóföldön felkapcsolt világítással és közben sípolnak.
Viszont akár ez is okozhat tüzet, a kolléga pont a gázolajtartályra kötegeli a biztosítékot, ne is mondjam tovább valamint a több kA megszakítása közben az üvegbiztosíték felrobbanhat, izzó üveg és fémdarabokat szórva szét, egy tarló szántása közben akár felgyulladhat a tarló, rég nem esett, már látom ahogyan ég az egész Alföld.
Hódmaci, ha mész tarlót hántani, előtte rendelj be 5-6 tűzoltó helikoptert Ausztráliából, kísérjenek miközbe dolgozol. Csak jobb az óvatosság. -
darvinya
titán
Legyen, csak traktor generátor 50A-es, hanem több.
Ehhez melyik dióda kell?
Mert ahogy Te írtad relé esetében ugyanúgy sípoló is akkora áramot fog felvenni, hiszen mindkettő tekercs.
Tehát akkuról, ami 300A-es azt mind beszippantja.
De akkor olvasd el még 1x, nem 6V-os relét írtam, hanem 6-tól 20V-ig üzemelő relét.
Legtöbb autó relé ilyen, sőt motor indító relé 6-tól 50V-ig üzemel.Pl: autómba, ami elvileg csak 12V-os, tud 16V-on üzemelni, s egyik relé sem meleg.
Szóval melyik dióda kell, hogy generátor 50+A-nek ellenálljon?
-
Golyobis
tag
Hidd el, nem a gépben lévő vezetékre jelzett, mert egyrészt az távolabb van onnan ahol mértem, másrészt mint ahogy írtam, bedugott állapotban sem mindig jelez a burkolatra. Azt sem hiszem hogy statikus feltöltődés lenne, mert ha kihúzom a konnektorból egyből eltűnik a jel is.
A megrázást esetleg az is kizárhatta, hogy gumitalpú cipőben használtuk, és mindig kesztyűben, a fém részeit pedig relative nehéz véletlenül megérinteni. - Gondolom én (tapasztalatlan) laikusként.
-
#85619712
törölt tag
Ja hogy úgy rövidzár védelem, én azt hittem a kimeneten a feszültség lecsökken nullára, és megvédi az ic-t a pusztulástól. Mondjuk én nem szoktam sokat gondolkozni rajta, ha kicsit is gyanús inkább cserélem. Tudnak furcsa dolgokat csinálni ezek a 78xx/79xx sorozatú Ic-k, nem egyszer bevittek a málnásba...
-
#73924
Sebaj Fóbiás
aktív tag
PHM
#73891
Sebaj Fóbiás
aktív tag
& aryes & tordaitibi
A telefontöltős verziót igazából külön gondoltam, megszüntetve az elemes megoldást, de tény, hogy nem lenne egy rossz fícsőr, ha mindkettőről tudna üzemelni. Meg akkor már átkapcsolhatna magától is, ha van 5V betáp, de ilyen "akkor már" gondolatokkal már tele van a fejem (pl fényérzékelős auto lekapcsolás), nem akarom túlgondolni.
Úgyhogy szerintem a jelenlegi helyett kap egy olyan kapcsolót, amivel lehet váltani az elem/usb csatlakozó között, és mindkét kör kap annyi ellenállást, amennyit a fényerő kíván. Vagy az usb-s betápnál menjen a dióda+ellenállás? Ez miben jobb, kevesebbet fogyaszt? -
#73897
tordaitibi
veterán
PHM
#73891
Szerintem nem kell ezt a faék egyszerű ledes valamit túlbonyolítani.
Kolléga az elemről jövő pozitívba sorbaköt egy schottkyt, azon 0,4V esik, amúgy is világosnak találta kicsit.
Így a kisebb áramfelvétel megnöveli a telep élettartamát egy pivct.
A dogozkába befarag egy micro vagy normál usb anya csatit és annk a pozitívjáról egy dióda és egy ellenállás amivel beállítja az elemekkel azonos kellemes fényerőt.
Mivel itt hálózatról megy, nem hinném hogy a keletkezett 0,1-0,2W körüli veszteség annyira kardinális probléma lenne.
Én így csinálnám meg. -
#73890
Sebaj Fóbiás
aktív tag
PHM
#73875
Sebaj Fóbiás
aktív tag
Köszi!
Szóval akkor így halványabban fog világítani teli elemekkel is, de az elemek merülésével arányosan most is csökkenő fényerővel. Azt hogy lehetne megoldani, hogy legyen egy "fix", halványabb fényerő, amit tart, amíg bírják az elemek, és csak akkor halványodna tovább, amikor már "nagyon merülnek"? Valami ilyesmi lenne az áramgenerátoros móka? Pl hogy amíg a két elem együtt 2V felett van,addig fixen 2V-ot kapjon.
(Oké.. Volt meg áramgenerátor, látom, hogy összevissza beszélek, minimális szakértelem nélkül még kérdezni is nehéz, de remélem érthető vagyok
) -
fgabor87
tag
Köszi! Viszont jut eszembe, ehhez még tartozik egy kis vezérlő, amin van egy fényérzékelő. Nappal nem világít, csak sötétbe. Ahogy egyre kevesebb a fény, úgy erősödik a ledek fényereje. Lehet, hogy itt egyszerűbb módosítani valamit? Alapból a szétszedés oka az volt, hogy egyik napról a másikra elkezdett sokkal erősebben világítani, szóval lehet, hogy itt valami nem stimmel.
-
Batman2
őstag
Ha az NPN bázisa elé bekötök egy bázisellenállást és a pozitív tápfesz helyett a földpontot kapcsolja, akkor is teljesül, hogy a kollektorra van kötve a terhelés, így nem kell tranzisztort cserélnem.
Jól gondolom?
Addig rendben van, ha az 555-ös kimeneti fokozatát terhelem közvetlen, akkor jelentősebb feszültségesés ott keletkezik, de ha tranzisztoros fokozatot teszek utána, akkor a tranzisztoron esik inkább a feszültség (az elkerülhetetlen 0,7V minimumon túl), csak kevesebb esik az 555-ös kimeneti fokozatán, nem?Tegnap tettem egy 21W-os ízzót a tápra terhelés gyanánt, talán egyenletesebb volt az időzítés, csak ki kell cserélnem a kicsi reléket, mert gyakran ragadnak az érintkezőik, egyrészt így nem jó, mésrészt nem látom az áramkör pontos működését.
-
Azt írta "új elemekkel túl erős a fénye", ebből én azt gondolom, hogy semmi elektronika nincs benne. Nekem is van ilyen elemes ledsorom (bár az enyém nem ikeás), nincs túlbonyolítva, egy pár ohmos ellenállás, meg az elem belső ellenállása az áramkorlátozás az egészben. Én az ellenállást kikötöttem, mert nekem meg nagyobb fényerő kellett, a ledek köszönik, jól vannak így is, az ellenállás meg csak fűtött, mint az atom, megolvadt mellette a műanyag.
5V-ról valószínűleg nem sokáig működne az említett diódák nélkül.
Szerintem a legegyszerűbb megoldás az lenne, ha kettévágná a ledsort, és sorba kötné a két részt, aztán mehet neki az 5V, esetleg még egy diódát pluszban sorba kötni, ha a 2,5V is túl sok lenne. -
Batman2
őstag
Van külső tranzisztoros fokozat az első 555-ösnél is, nem bíztam az 555-ös kimeneti fokozatára, habár úgy emlékszem, 200mA a terhelhetősége.
Tehát arra gondolsz, hogy a relét nem a pozitív táppal látja el a tranzisztor, hanem a földponthoz kapcsolgatja ?
Ezt nevezik talán nyitott kollektoros kimenetnek. Úgy tudom, az az előnye, hogy kisebb a feszültségesés így a kapcsolóelemen, mint az előző esetben.
Van még más előnye is ? Üdv.
-
Batman2
őstag
Igen, hasonló lenne, csak más időzitéssel.
kb. 6-7 másodpercet tekerne, azután kb. 7-8 másodperc szünet, majd forgásirányváltás és előlről.
Ez egy felültöltős automata mosogép volt, szintén programtárcsás kapcsolóval (Hajdú minimat 65)
A teljes repertoárját nehéz lenne megcsinálni, mert sokmindent tudott, bár egy 555, mint órajelgenerátor és egy 4017-es ICvel már lehetne sorban egymás után kapcsolgatni a programokat.
A programkapcsolója tönkrement, de egyébként jó állapotban van a mosógép, jó lenne még használni, akár az eredeti programkapcsolósan, akár átalakítva.Üdv.
-
Batman2
őstag

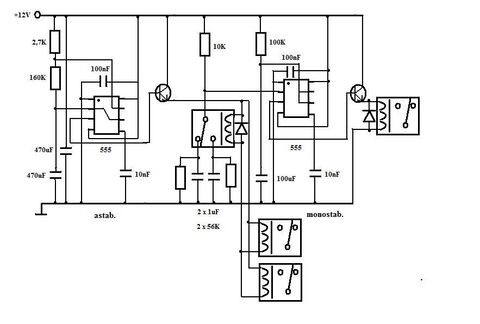

Az első időzítő tizen pár másodperces kitöltésű négyszögjelet generálna, mely 3 relét kapcsol.
Az egyik relé kapcsolgatja a második időzítő triggerjét, a másik két relé pedig a 3 fázisú motor forgásirányát váltogatja.
A második időzító a motor tápfeszültségét kapcsolgatja minden periodusban nehány másodpercig.
Így ide-oda forog a motor és közben szüneteket tart, ahogyan az eredeti programkapcsoló hajtotta.Üdv.
-
#73699
Zoli-bácsi
senior tag
PHM
#73691
-
Köszi!
Nem megoldhatatlan. Meglátom, mire jutok
Mondjuk nem hiszem, hogy abban a mérlegben 5V előfordult volna
Szokásos CR2032-ről működött a mérleg. Most majd kap egy 18650... 3,3V-os Arduino remélem jó lesz oda. Van opamp is itthon, csak annak meg +- kéne... Viszont akad pár A/D IC is, csak fogalmam nincs a használatukról.Amúgy cella...?
-
#73687
Zoli-bácsi
senior tag
PHM
#73685
Zoli-bácsi
senior tag
Nos, úgy néz ki ez megoldotta a problémát, rátöltöttem és most már 8.36-ot mutat.
Viszont egy másik problémába ütköztem.
[Ezen a CC-CV] -n keresztül töltöttem, a feszültséget be is tudtam állítani 8.4V-ra, viszont a töltőáramot nem. Hiába tekergettem a másik potmétert, semmit nem jelzett ki.
-
#73660
Zoli-bácsi
senior tag
PHM
#73654
Zoli-bácsi
senior tag
Nos, elkezdtem a projektet és be akartam építeni egy ilyen [töltöttség kijelzőt] is, először összeérintve mutatta is hogy teljesen töltve van a pakk, aztán amikor véglegesre akartam forrasztani, már csak fél töltöttséget jelzett. Mi lehet a baj? Lehet hogy meghalt 2db LED? Mit nyírtam ki?
Egyébként ezen a videó alapján csináltam: [link]
-
#73653
Zoli-bácsi
senior tag
PHM
#73652
Zoli-bácsi
senior tag
Csak egyszer szeretném megcsinálni, főleg mert nem csavaros az akkupakk, így vágnom kellett, ezért ragasztással lesz majd visszahelyezve.
Az első hozzászólásomban linkelt képre esetleg? Mi az a kis izé, kell az nekem, vagy távolítsak el mindent és csak a pozitívra és negatívra kössem az akkut?
(#73651) Barret001
Miért, szerinted nem szükséges a CC-CV?
-
#73650
Zoli-bácsi
senior tag
PHM
#73649
-
atesss
addikt
A TP4056-nál egyértelmű a lekapcsolás, írja az adatlapnak a bevezetőjében is.
Az általad linkelt [link] XL4015 alapú CC-CV modulnak ilyen szintű gyári adatlapja sajnos nincsen, de a leírásból nekem a -lekapcsolás- nem egyértelmű:
"Charge turn lamp current factory default is 0.1 times the charging current ... , if the charge current setting is 1A, then when the charge current is less than 0.1A, blue lights turned off, the green light is on, which means that the battery is fully charged)"
De ez alapján ez nekem csak egy ledes visszajelzésnek tűnik, itt lekapcsolásról nem írnak.
Ez a visszajelzés ráadásul pinre nincs is kivezetve.
Ami amúgy hasznos lehetne, ha lesz a közelben egy RPI vagy más hálózatba kötött mikrovezérlő, és oda bekötöm, akkor tudhatja a rendszer mikor van feltöltve az akksi.
De annyira azért nem fontos hogy - a direkt visszajelző "pin" hiányában - külön ADC-vel meg feszosztó építésével is foglalkozzak.
Sőt az akksi-jelző bemenet galvanikus leválasztásának igénye esetén meg valami komparátoráramkört építsek (a direkt visszajelzősnél szükséges egyszerű optocsatoló helyett).Ugyanezt a visszajelzést pedig elvileg ez a Aliexpress-es változat [link] is tudja (a chip elvileg azonos, XL4015 ).
-
atesss
addikt
- Annak a töltő áramkörnek az az előnye, hogy a beállított áram 10%-ánál
lekapcsolja a töltést, ezzel kímélve a cellákat.
Mármint hogy a TP4056-nak ?
Még az jutott eszembe, hogy ha egy BMS-t komolyabban megterhelek (pl. 10A-el, már azt amelyik terhelhető annyival), akkor azon nem esik komolyabb feszültség ?
Nyilván a belső ellenállás miatt a cellafesz is jócskán alacsonyabb lesz nagy áramoknál, meg esik a kábeleken is fesz, stb. De ha ehhez még hozzájön nagyobb tételként maga a BMS is, az azért nem az igazi.
Vannak olyan BMS-ek is, amit 40A-re írnak pl. egy 4S-es [link] "For Drill Motor" jellemzéssel. -
atesss
addikt
Szerintem pont ilyen töltő IC van a régebbi Aldi-s munkalámpámban. Egy 1000mAh-s 18650-es cellával, hát már új korában is elég hamar lemerült... Ezt cserélni akarom majd egy új ~3000-3500mAh-sra.
Hmm, pedig úgy rémlett hogy csinál mást is a Li-töltő.
De akkor ennek utánaolvasok [link]Közben rájöttem hogy az álltalad linkelt CC-CV nyáknak van egy nagy előnye az általam linkelthez képest: van rajta rögzítőfurat.
De találtam Aliexpress-en is rögzítőfuratosat: [link]
Utálom hogy erre nem gondolnak a kínaiak, hogy van aki szeretné rögzíteni is azt a nyanvadt nyákjukat...Ha biztosra akarsz menni, állítsd be a töltőfeszültséget
4,10-4,15V/cella értékre.
Mármint ezt akkor is, ha van utána BMS is ?
A BMS-nek nincsen valamekkora drop feszültsége ?
Ha csak mosfet-ek vannak benne, biztos nem sok, de azért ha folyik rajta áram is, olyan 100mV körüli csak megvan, nem ?
És az áram mérésére nincs egy kicsi soros ellenállás benne (amin szintén esne egy kis fesz) ? -
atesss
addikt
Ja ok, akkor csak ennyit kell tudnia a töltőnek ha van BMS.
Mert egy standard (1 cellás) Li-töltő áramkör (ha magában ellátja a feladatot, nincs BMS utána) azért az egyszerű CC-CV funkción kívül mást is csinál tudtommal.Ha ezt a linkelt CC-CV áramkört használom BMS-el, akkor a csepptöltési funkciót már a BMS valósítja meg ? És ez tényleg jól működik bennük (maradhat fixen az Li-pakk a tápáramkörön éveken át, és nem lesz baja az akksiknak) ?
Én amúgy egy ilyet találtam CC-CV-s DC-DC konverternek: [link]
Pont rá akartam kérdezni hogy ez jó lenne-e. -
Bocsánat, rosszul fogalmaztam, PNP tranzisztorról van szó a rajzon; tehát én a kollektorra gondoltam: nyitott állapotban nem jelenik meg rajta a bemenet teljes feszültsége mínusz ~1,2V? Tehát mondjuk egy LM7805, 12V bemenetnél 5V lenne a kimeneten a kívánatos feszültség, de a tranzisztor nyitott állapotában nem lesz a kimeneten 10,8V? Ha nem, akkor nem értem, hogy miért nem.
-
Köszi!
Igazából ami nem egészen világos, hogy az IC, és az egész kapcsolás kimeneti feszültsége miért nem emelkedik meg, amikor a tranzisztor a teljes bemeneti feszültséget a kimenetre kapcsolja.
De most, hogy ezt leírtam, kezd derengeni valami a összefüggés a bázisra kapcsolt és az emitteren mérhető feszültség közti összefüggésről, csak nem emlékszem pontosan, hogy mi az összefüggés. -
KFORboy
senior tag
Jó hogy nem magától tölt áram nélkül...
Amm az akkukat nem a töltési végfeszültségi érték nyúzza hanem a töltőáram mennyisége... a "csepptöltésen" tartva ami olyan 20mA ISO szabvány szerint is (meg kínai BMS-ek túlnyomó többsége szerint is) teljesen okés érték, illetve fogyasztó mellett konkrétan nem is létezik... így a töltés közbeni fogyasztás esetén a cella csekkolás köröknél keletkező nominális feszültség visszaesésből fakadó anomália is elenyésző teher az akkura nézve.
Tehát nem kell annyira félteni se ezeket a liion cellákat, az árukat figyelembevéve meg főleg :")
A feszültséget így se meg úgy se veheti le a cellákról a töltőáramkör, mert ha ez megtörténne, akkor valahogy a többi cellára esne mindaz... bár ez soros kötésben nem kivitelezhető egykönnyen.
Az áramerősség viszont annál inkább variálható és teszi is mert így tud ballanszírozni (mint pl 4 cella 3.80V de egy még csak 3.65-ön van, akkor azt valahogy ki kell hoznia onnan 3.80-ra, de persze ez szélsőséges érték és valószínűleg cella hiba, de szimpla példa volt csupán)Én mindenképp jót derültem ezen a kis sztorin, az extra info meg sosem rossz senkinek, ha győzik elolvasni
-
KFORboy
senior tag
A cellánként lemaradt, igen... De már nem tudtam szerkeszteni, új hsz-t meg kár lett volna ezért kezdeni mert úgyhiszem megérti így is az ember.
Viszont a betáp közös a kimenővel, a sorosan kötött cellák csúcs feszültségét kell neki beadni és így a töltés és ballanszírozás menetét ellenőrzi és végzi a cellánkénti áramerősség módosításával.
Párat már összeraktam, tudom hogy működik, szerintem te is :")
-
Köszi! Az a helyzet, hogy egy ilyet építek, és lenne is itthon feláldozható joypad, de sajnos a gombok sokkal távolabb vannak, mint amekkora helyem van, még a doboz áttervezése sem elég. Az eredeti pcb‐t szétvágni nem lenne értelme, de a gumiharangok alá ha tudnék kisebb pcb‐t rajzolni, az jó lenne... Alternatív megoldás lenne, ha ilyen gombokat tudnék szerezni, de nincs kedvem hónapokat várni rá kínából, itthon meg nem találok...
Sima tactile switch meg hangos lenne és nem is lenne túl tartós. -
Pubszon
veterán
Igen, van benne hővédelem, én is erre gondoltam. Illetve elírtam, deltába kötöttem de te is tudod.
A vezérlő így tudja kapcsolni:
Tehát hogy a nulla fix, és a fázist tudja kapcsolni ahogy az ábrán is látszik.
Így is működne ugyan úgy, nem?
Illetve te miért ajánlod a másik bekötést? -
centrifugál szivattyú, de az áramfelvétel nő, mert nagyobb az ellenállása a víznek... a motornak jobban kell dolgoznia...
a bajom, hogy egy 400W-os 12V-os tápom van ami eléggé visszafojtott vízmennyiség esetén 1,4A-t vesz fel a hálózatról szóval 336W-ot ... nem nagyon szeretném ennyire kiszámolva hajtani ... tudom ez még "csak" 85% körüli...
-
darvinya
titán
Tehát, akkor autó gyártó szándékosan elköti, hogy még véletlenül sem legyen használható, mert ezen áramkörön van elektromos magasság állító, stb.
Azért nem úgy van, hogy össze-vissza kötögetnek gyártók, mert ECU, stb. rendszerek minden indítás után kidöglenének.De értem mit írsz.
Köszi!
Egy wemos d1 mini még itthonról beszerezve is csak
Új hozzászólás Aktív témák
ekkold- SD-kártyát vennél? Ezért ne csak a GB-ot nézd! – Tech Percek #9
- AMD K6-III, és minden ami RETRO - Oldschool tuning
- Macron betiltatná az EU-ban a közösségi médiát a 15 év alattiaknak
- Gaming notebook topik
- Atomenergiával dübörögnek tovább az Amazon adatközpontok, SMR-ek is jöhetnek
- Luck Dragon: Asszociációs játék. :)
- Plazma TV topic
- Háztartási gépek
- f(x)=exp(x): A laposföld elmebaj: Vissza a jövőbe!
- Trollok komolyan
- További aktív témák...
- Apple Ipad 10.generáció
- Új HP Pavilion x360 14-ek Érintős hajtogatós Laptop Tab 14" -35% i5-1335U 8/512 FHD IPS Iris Xe
- RTX 4080 SUPER,16GB. Ryzen 7 7800X3D, 32 RAM Fury RGB! Garancia!
- Asztali PC , i7 9700K , RX 5700 XT , 32GB DDR4 , 500GB NVME , 1TB HDD
- Dell Inspiron 5406 2-in-1i5-1135G7 16GB DDR4 3200 512GB NVME 14" FHD Érintőkijelző W11Pro
- Samsung Galaxy A13 64GB, Kártyafüggetlen, 1 Év Garanciával
- AKCIÓ! Apple Macbook Pro 15" 2018 i9 9850HK 32GB 500GB 560X 4GB garanciával hibátlan működéssel
- 123 - Lenovo Legion Pro 5 (16ARX8) - AMD Ryzen 7 7745HX, RTX 4070 (48 hónap garancia!)
- Beszámítás! Apple Mac mini 2023 M2 Pro 16GB 512GB SSD számítógép garanciával, hibátlan működéssel
- Csere-Beszámítás! Olcsó Számítógép PC Játékra! R5 1500X / RX 570 8GB / 16GB DDR4 / 250SSD + 2TB HDD
Állásajánlatok
Cég: Liszt Ferenc Zeneművészeti Egyetem
Város: Budapest
Cég: PC Trade Systems Kft.
Város: Szeged
